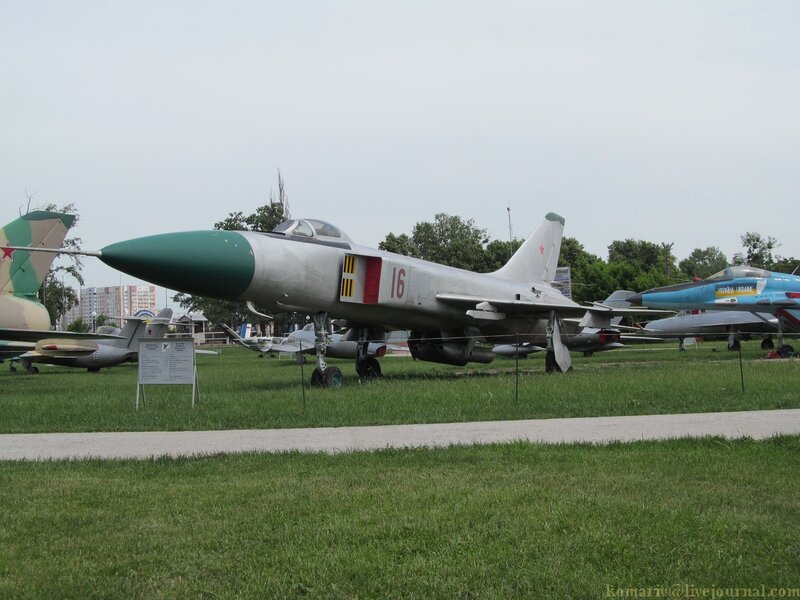

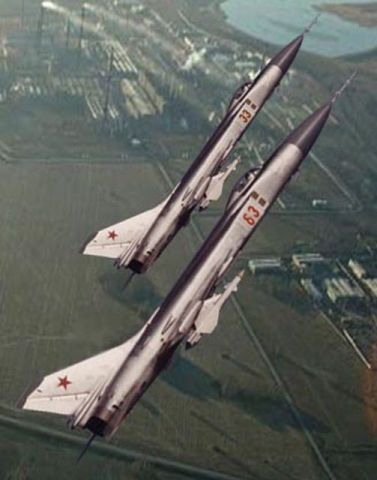

Самолет Су-15. Фото. История. Характеристики

Су-15 был самым массовым и результативным истребителем-перехватчиком Советского Союза. Он служил в частях авиации ПВО более 30 лет.

История создания Су-15

В начале 60-х годов западные страны обзавелись новыми ударными авиационными комплексами. Это заставляло руководство СССР сделать ответный шаг. Зенитно-ракетные системы находились еще в стадии становления и не могли дать гарантии защиты от прорыва бомбардировщиков противника. Требовались истребители ПВО, способные атаковать цели не только на догонных, но и на встречных курсах или, как говорят летчики, в переднюю полусферу. В то время советские ВВС имели на вооружении несколько типов перехватчиков. Самыми скоростными и высотными среди них были старые самолеты, созданные в КБ имени П. Сухого: Су-9 и Су-11. Однако их возможности были ограничены. Установленная на Су-11 РЛС «Орел» обеспечивала захват цели на расстоянии всего лишь 25 км.

Перехватчик был оснащен первыми советскими самонаводящимися ракетами Р-8Н. Они имели небольшую эффективную дальность стрельбы 10-12 км и могли поразить цель только на догонном курсе.

Чтобы повысить боевые возможности суховских перехватчиков, понадобились новые ракеты и радиолокационная станция, но более мощные радиолокаторы были крупнее по габаритам и в конструкцию имеющихся истребителей не вписывались. У Павла Сухого возникла мысль: электронику полностью разместить в носовой части самолета, а воздухозаборник расположить по бортам фюзеляжа; рядом с радиолокатором можно было разместить и батарею реактивных снарядов. Таким образом, началось проектирование первого советского самолета с боковым воздухозаборником. Непосредственно работами руководил авиаконструктор Николай Зырин.

Для истребителя с резко увеличенной массой уже не хватало тяги одного двигателя. Пришлось ставить две силовые установки и два плоских воздухозаборника в корнях крыла. Радиолокатор занял всю носовую часть фюзеляжа, поэтому от идеи размещения там реактивных снарядов пришлось отказаться.

Треугольное крыло тонкого профиля, хвостовое оперение и стойки шасси были взяты без изменений из предыдущих конструкций. В результате самолет приобрел классический вид сверхзвукового истребителя второго поколения.

30.05.1962 летчик-испытатель КБ им. Сухого В. Ильюшин поднял в воздух опытный экземпляр Су-15. В состав его оборудования входил радиолокационный прицел, который имел большую дальность обнаружения и захвата целей в воздухе.

Прочность конструкции позволяла развивать сверхзвуковую скорость даже у земли. Мировая авиация не знала аналогов данному самолету на то время. Госиспытания нового перехватчика прошли быстро и без особых замечаний. Самолет летал на сверхзвуковых скоростях, легко достигал статического потолка. Единственным недостатком была малая дальность полета, поэтому конструкторы увеличили объем топливных баков.

30.04.1965 – самолет вошел в состав комплекса перехвата Су-15-98 и принят на вооружение ПВО СССР. Комплекс включал в себя самолет Су-15, бортовую систему вооружения с РЛС «Орел-Б» и ракетами Р-98, а также наземную часть – комплекс автоматизированного наведения.

Ракеты могли поразить воздушные цели, летящие со скоростями до 3000 км/ч на высотах до 23 000 м.

9.07.1967 машину показали на воздушном параде в Домодедово.

История производства Су-15

Серийное изготовление Су-15 началось с 1966 г. на Новосибирском авиазаводе им. Чкалова. В следующем году машины стали поступать в строевые части ПВО. Су-15 сразу же заслужил доверие пилотов своими высокими летными данными. Бортовое радиоэлектронное оборудование и вооружение самолета позволяли эффективно выполнять задачи противовоздушной обороны.

На самолетах первых серий проявились и некоторые недостатки конструкции, связанные с применением треугольного крыла: посадочная скорость была слишком большой, а поэтому опасной. Машина могла выйти за пределы полосы, порой не помогал даже тормозной парашют.

Избавиться от этих проблем удалось на следующих модификациях Су-15, которые имели крыло переменной стреловидности. Су-15 мог перехватывать цели в обширном диапазоне скоростей и высот. Обычно он работал совместно с наземным комплексом наведения «Воздух-1М». Нарушителя засекали на большом расстоянии с помощью стационарного радара, после этого на перехват поднимались истребители, их наводили на цель по командам с земли.

На определенной дистанции в работу включался бортовой радиолокатор перехватчика. Пилот проводил поиск цели, обнаружив которую, отправлял запрос по системе распознавания «свой-чужой». Этой системой были оборудованы все самолеты СССР: военные и гражданские. Когда радиолокатор истребителя фиксировал цель, от нее должен был последовать ответ: «Свой! Атаковать нельзя!» Если ответа не было, пилот принимал решение о ракетной атаке.

Изначально Су-15 задумывался и строился как истребитель для решения больших задач. Потенциально объектами перехвата, кроме высотных разведчиков, могли быть крылатые ракеты 1-го поколения и стратегические самолеты-бомбардировщики. В условиях холодной войны приходилось взлетать на перехват различных целей. Нередко нарушителями были частные самолеты, которые заходили в воздушное пространство СССР в результате навигационных ошибок.

Су-15 был самым результативным истребителем-перехватчиком авиации ПВО. На его боевом счету участие в двух широко известных инцидентах. В обоих случаях это были пассажирские самолеты.

20.04.1978 в Карелии был перехвачен и принужден к посадке южнокорейский «Боинг-707».

1.09.1983 Су-015 сбил над Сахалином еще один южнокорейский «Боинг-747».

Су-15 послужил базовой моделью для производства некоторых тестовых самолетов. Одним из них стал истребитель с укороченным взлетом и посадкой. Он был оснащен тремя дополнительными подъемными двигателями.

Первый полет на этой машине В. Ильюшин выполнил в 1966 году. Позднее она была продемонстрирована во время воздушного парада в Домодедово летом 1967 года. Су-15 стал самым массовым советским истребителем-перехватчиком. Он стоял на вооружении 29 авиационных полков, которые дислоцировались во всех регионах СССР.

Всего было построено 1400 таких самолетов в нескольких модификациях. Су-15 служили в частях противовоздушной обороны страны более 30 лет. Последние экземпляры были сняты с боевого дежурства в 1996 году.

Истребитель КБ О. П. Сухого Су-15 стоял на вооружении Советских ВВС длительное время: 1970-1980-е гг. Он выпускался серийно в нескольких модификациях начиная с 1971 г.

Силовая установка: два двигателя Р-13Ф-2-300 конструкции С. К. Ту- манского, тяга по 74 кН. Основной вид вооружения — ракеты класса «воздух—воздух».

Тактико-технические характеристики истребителя Су-15

Размах крыла, м 10,5
Длина, м 21,5
Высота, м 5
Площадь крыла, м2 35,7
Масса пустого самолета, кг 12 500
Стартовая масса, кг 18 000
Скорость полета на высоте 2М
Скорость полета у земли М=0,9
Потолок, м 18 000

В 1983 г. летчик Г. Осипович сбил корейский самолет «Боинг-747» на Су-15.

Су-15 (1949г.)

Истребитель-перехватчик модели Су-15 был спроектирован опытными конструкторами ОКБ Сухого. Данную машину оснастили двумя реактивными двигателями, которые были расположены по тандемной схеме. Всего было изготовлено только две машины типа Су-15, и одна из них потерпела крушение при испытаниях.

История создания истребителя Су-15

При постройке предыдущих машин такого типа конструкторами был учтен ряд неточностей, которые были устранены в данной машине еще при разработке. Основной задачей было получение больших скоростей полета. Для этого конструкторами была пересмотрена аэродинамическая компоновка аппарата, и было принято решение создавать машину, которая будет иметь стреловидное крыло. Кроме того, предусматривался достаточно тонкий профиль крыла, который позволил уменьшить сопротивление при полете. Исследования нового крыла были начаты в 46 году прошлого века в ЦАГИ при поддержке многих ОКБ.

В ОКБ Сухого в марте 1947 года пришло постановление о проектировании самолета с тонкопрофильным крылом. Новую машину нужно было оснастить двумя двигателями типа «Дервент V», кроме этого, самолет должен иметь полностью герметичную кабину. По заказу министерства СССР самолет типа Су-15 должен отвечать следующим требованиям:

Скорость машины должна быть выше 1000 км/ч.
На высоту в 5 километров аппарат должен подниматься за 2,5 минуты.
Длина разбега машины должна составлять 700 метров, а пробега – 400 метров.
Дистанция полета без дозаправок − 1600 километров, а с установленным дополнительным баком и вовсе больше 2 тысяч километров.
Максимальная высота подъема − 15 километров.
Что касается вооружения, то самолет Су-15 нужно было оснастить тремя пушками 37-го калибра.

По окончании проектных работ были изготовлены две машины, которые должны были проходить заводские и государственные испытания.

Испытания аппарата Су-15

Первая рабочая машина была готова в январе 1949 года. При первом же полете в этом месяце конструкторы смогли увидеть ряд проблем с управлением машиной. Они касались гидравлики, плохой эффективности работы элеронов на невысоких скоростях, а также был большой момент пикирования при выпуске парашютного тормоза. А на больших скоростях, которые почти достигали скорости звука, машину трясло, и отмечались большие вибрации. Конструкторы долго не могли выяснить причины появления тряски. Для выявления проблемы на самолет была установлена специальная пишущая аппаратура, которая провела запись и анализ полета. Было выяснено, что машину трясло только при определенных скоростях − от 570 км/ч до 825 км/ч, а на низших или высших скоростях большая тряска не была выявлена.

В конце весны 49 года были определены все характеристики самолета Су-15. Но испытания были достаточно затянуты, и для ускорения этого процесса был задействован еще один пилот. Заводские испытания Су-15 так и не были закончены, поскольку данная машина была потеряна 3 июня 49 года в результате катастрофы, причины которой точно неизвестны и на сегодняшний день. На момент крушения самолет уже выполнил 38 полетов из 42 запланированных на испытаниях.

Особенности конструкции перехватчика Су-15

Данная машина была изготовлена как цельнометаллический среднеплан с реданной схемой конструкции. Корпус аппарата имел полумонококовую конструкцию и был разделен на две части: переднюю и хвостовую. Они соединялись с помощью болтового крепления.

В передней части самолета были размещены практически все системы, а именно: РЛС, кабина пилотов, воздухозаборник, опора передней стойки шасси, баки для топлива, передний двигатель и вооружение. Воздухозаборник лобовой конструкции обеспечивал подачу воздуха к переднему и заднему двигателю. Сверху воздухозаборника был размещена антенна для БРЛС под названием «Торий». Из-за расположения воздухозаборника конструкторам пришлось сместить расположение кабины пилотов влево от центральной оси самолета. В задней части корпуса был расположен еще один двигатель и тормозные щитки.

Силовая установка Су-15 была представлена двумя турбинными двигателями типа РД-45Ф. Воздух к двигателям подавался по воздушным каналам, которые были совмещены с корпусом аппарата. В обслуживании они были достаточно удобны, поскольку были оснащены множеством люков и съемных щитков.

Крыло имело угол стреловидности в 35 градусов. Оно было сконструировано из двух консолей, а сама обшивка крыла крепилась непосредственно к корпусу самолета. В консоль крыльев входил такой набор составляющих частей: лонжерон, стингеры, нервюры, дополнительные стенки, литые носки и, конечно же, обшивка. Механика крыла состояла из элеронов и закрылок.

Что касается шасси машины, то оно было представлено тремя стойками, которые при полете убирались в корпус самолета. При складывании стоек шасси ниша закрывалась створками, а сами опоры были зафиксированы замками. Передняя стойка имела одно управляемое колесо, а две задние имели по два колеса. Все колеса системы шасси были оснащены тормозами. Кроме того, самолет имел парашютное торможение. Все это привело к сокращению дистанции остановки при посадке аппарата.

Варианты самолета Су-15

Первым вариантом стал «дублер» разбившейся машины Су-15, который изготовлялся как перехватчик с большой дальностью полета. На нем было уменьшено сечение каналов воздухозаборника, что привело к значительной экономии топлива. Его оснастили дополнительными подвесными баками, которые имели объем почти 2 тысячи литров. Установленное вооружение было представлено тремя крупнокалиберными пушками. Также был изменен посадочный щиток. Данная конструкция самолета так и не была достроена, он была готова на 42%.

Вторым вариантом стал проект под названием Су-15УТ, который был выполнен только на чертежах конструкторов. Он был предназначен для обучения и тренировок пилотов. Отличием от базового аппарата было удлинение кабины пилотов, этого смогли достичь за счет установки меньшего топливного бака. За счет удлинения кабины конструкторам удалось разместить еще одно сидение для инструктора. Что касается вооружения, то самолет должен был иметь одну пушку и пулемет.

Военная авиация

Avia.pro

как Су-15 сбил самолет-нарушитель с военным грузом — Российская газета

18 июля 1981 года советский истребитель Су-15 под управлением капитана Валентина Куляпина таранил и сбил над Арменией самолет Canadair CL-44, который тайно перевозил оружие из Израиля в Иран. Три пилота и коммерсант из Великобритании погибли, а советский летчик катапультировался и был награжден орденом Красного знамени.

Началась эта история в разгар ирано-иракской войны. Как сообщает журнал «Мир авиации», в конце июня 1981 года некий шотландский коммерсант Стюарт МакКафферти зафрахтовал для перевозки иранского оружия самолет Canadair. Командир воздушного судна Эктор Кордеро и еще двое членов экипажа согласились перевезти опасный груз в воюющий Иран. За день до трагедии, 17 июля, экипаж транспортника решил сократить маршрут и нарушил границу СССР. Пролетев некоторое время в воздушном пространстве над Арменией CL-44 ушел на иранскую территорию. Хотя советские радары обнаружили нарушителя, но истребители даже не были подняты в воздух. По мнению историков, дежурный офицер на КП Бакинского военного округа ПВО просто проигнорировал случившееся.

Это привело к тому, что на следующий день CL-44, возвращаясь из Ирана в Турцию, опять воспользовался «коротким путем», но ему на встречу вылетели две пары перехватчиков Су-15ТМ.

«Однако нерешительность и, во многом, неквалифицированные действия офицеров, дежуривших в этот день на КП 34-й воздушной армии, привели к тому, что перехватчики израсходовали горючее и вынуждены были вернуться на аэродром», — пишут историки.

После чего в небо был поднят самолет капитана Валентина Куляпина. Перехватчик Су-15ТМ нес ракеты дальнего радиуса действия Р-98М и не был готов к ближнему бою. Тем не менее ему была поставлена задача посадить нарушитель на советской территории. Обнаружив транспортник на высоте 11 тысяч метров, перехватчик сблизился с ним и пошел параллельным курсом.

О дальнейших событиях лучше всего говорится в очерке Людмилы Жуковой «Выбираю таран», тем более, что написан он был по «горячим следам» — через четыре года: «Это был четырехмоторный самолет с неизвестными опознавательными знаками, без иллюминаторов, — значит, не пассажирский! — негромко рассказывает Валентин. — Hа запросы «земли» он не отвечал, на сигналы — тоже. Мне очень мешал избыток скорости — самолет-нарушитель шел на скорости 400 километров в час. Пришлось и мне перейти на эту мизерную скорость, хотя на сверхзвуковом с его небольшими по площади крыльями полет на малой скорости рисковая — самолет становится плохо управляемым и может свалиться в штопор. Хорошо понимали это летчики нарушители, знали, что для атаки мне нужно удалиться от них на большую дистанцию. За это время им можно улизнуть за рубеж».

С пункта наведения поступила команда сбить самолет-нарушитель, и тогда истребитель пошел на таран. Со второго раза советскому летчику удалось килем и фюзеляжем снизу ударить по правому стабилизатору транспортника. После этого Куляпин катапультировался, a CL-44 упал в трех километрах от границы.

Кстати

В 60-70-е годы из-за несовершенства навигационного оборудования в Закавказье самолеты часто отклонялись от курса и нарушали границу СССР. К примеру, пассажирский самолет Caravelle бельгийской авиакомпании Sahena 8 января 1962 года был посажен в аэропорту Еревана. Позже подобный случай произошел с кувейтским Boeing 727, который так же посадили в столице Армении.

ФОТО И МИР, PHOTOS AND THE WORLD. ВОЕННО-ПОЛИТИЧЕСКИЕ И ВОЕННО-ТЕХНИЧЕСКИЕ НОВОСТИ. MILITARY-POLITICAL AND MILITARY-TECHNICAL NEWS

В 1947 году по предложению ВВС в ОКБ П.О.Сухого приступили к работам по модификации самолета Су-9 в истребитель-перехватчик, и уже в середине декабря в своем письме Главкому ВВС П.О.Сухой представил свою концепцию поэтапного развития данного типа самолета.
На первом этапе предусматривалась установка радиолокатора «Торий» и измененного вооружения на самолет Су-9.
На втором этапе предусматривалась замена двигателей РД-10 на форсированные РД-14 без переделок самолета.
На третьем этапе предусматривалась глубокая модификация самолета Су-9 с установкой герметической кабины, двигателей РД-500, а также замена горизонтального оперения и крыла.
На четвертом этапе предусматривалось создание нового истребителя-перехватчика с двумя двигателями РД-45.
Первые три этапа остались незавершенными, а к реализации четвертого этапа приступили весной 1947 года. 17 марта 1947 года постановлением Совета Министров СССР главному конструктору завода № 134 П.О.Сухому было выдано задание спроектировать истребитель-перехватчик с двумя ТРД «Dervent-V» и герметической кабиной, в двух экземплярах, с передачей на государственные испытания первого экземпляра в июле 1948 года.

В январе 1948г. закончили разработку эскизного проекта и постройку макета, а в феврале-марте они были рассмотрены, одобрены и утверждены ГК НИИ ВВС ВС СССР и Главным инженером ВВС ВС СССР. В процессе проектирования двигатели «Dervent-V» заменили на РД-45. В марте, в основном, завершили разработку рабочих чертежей, а в апреле — изготовление стапелей для одновременной сборки двух экземпляров самолета — статического и летного, а также разработку рабочих чертежей второго экземпляра с установкой третьей пушки калибра 37мм.
В сентябре была завершена постройка первого летного экземпляра и 8 октября его перевезли на аэродром ЛИИ МАП. К постройке второго летного экземпляра приступили в начале сентября, а в декабре приостановили в связи с тем, что главный конструктор принял решение установить вместо РД-45 двигатели ВК-1. Задержки с постройкой первого летного экземпляра были вызваны новизной проекта, требующей решения целого ряда задач и изысканий смежниками (ВИАМ, ЦАГИ, НИИ-17 и др.), кроме того, ЦАГИ дважды менял свои рекомендации по профилям стреловидного крыла.
Для проведения заводских летных испытаний, приказом МАП СССР была образована бригада в составе: ведущий летчик-испытатель Г.М.Шиянов (ЛИИ), второй летчик-испытатель В.А.Котилко (завод № 134), ведущий инженер Н.Н.Каштанов, бортмеханик Л.А.Забалуев, моторист И.Н.Осипенков и В.В.Конторкин. Забегая вперед, можно отметить, что В.А.Котилко участия в испытаниях Су-15 не принимал, а 28 мая 1949 г. для ускорения сдачи самолета на госиспытания, вторым летчиком-испытателем был назначен С.Н.Анохин (ЛИИ).
10 ноября 1948 года при попытке осуществить первый взлет, во второй половине разбега, из-за чрезмерно больших усилий на ручке управления, Г. М.Шиянов принял решение прекратить взлет. Самолет выкатился за пределы ВПП и в результате произошла поломка опор шасси и повреждение нижней поверхности фюзеляжа. Восстановительный ремонт самолета завершили 25 декабря 1948 года, при этом задний двигатель РД-45 заменили на РД-45Ф (передний РД-45Д был установлен в середине мая 1949 года).
11 января 1949 года летчик-испытатель Г.М.Шиянов поднял самолет в воздух, начались заводские испытания, продолжавшиеся до аварии. 3 июня 1949 года летчик-испытатель С.Н.Анохин, выполняя 43 испытательный полет, из-за начавшейся на Н=2000м и при Vпр=870км/ч тряски, не прекратившейся и при уменьшении приборной скорости до 200км/ч, вынужден был покинуть самолет. При падении самолет полностью разрушился, а С.Н.Анохин спасся на парашюте.

Аварийная комиссия не выявила причин тряски, отметив при этом: «… следует считать весьма маловероятным, что причиной возникновения тряски явился флаттер..»
В Заключении Аварийного акта отмечалось: «… при испытании дублера самолета Су-15 переход в процессе летных испытаний на числа М больше 0,92 и Vпр>850км/ч должен производиться после проведения специальных исследований по выявлению причин тряски;». К сожалению, второй летный экземпляр не был достроен и на момент ликвидации ОКБ имел техническую готовность — 42%.
Летные испытания показали, что заявленные главным конструктором данные полностью обеспечены, а по скоростям превышают их. На момент аварии были выявлены основные ЛТД и оставалось сделать 10-12 полетов для уточнения их в связи с установкой второго форсированного двигателя. Намечалось получить М=1,02 (до аварии получены М=0,97 при снижении и М=0,94 в горизонтальном полете). В процессе заводских летных испытаний были выполнены 42 полета общей продолжительностью 20ч 15мин, из них 38 — летчиком-испытателем Г.М.Шияновым и 4 — С.Н.Анохиным. Авария первого экземпляра самолета Су-15 и неготовность второго, послужили одними из причин ликвидации ОКБ П.О.Сухого.
Параллельно с ОКБ П.О.Сухого работы по истребителям-перехватчикам велись в ОКБ А.И.Микояна (И-320 — первый полет 16 апреля 1949г.) и в ОКБ С.А.Лавочкина («200» — первый полет 9 сентября 1949г.).

В начале июня 1948г. главный инженер ВВС ВС СССР И.В.Марков обратился к С.А.Лавочкину, А.И.Микояну и П.О.Сухому с просьбой высказать свои соображения по поводу модификации истребителей-перехватчиков плана 1948-49 гг. в истребители сопровождения, с возможностью сохранения ЛТД, оборудования и вооружения, но с увеличенной до 3000км дальностью полета на высоте 10000м.
В середине июня П.О.Сухой сообщил о возможности модификации Су-15 при условии увеличения запасов горючего, в том числе 1000 кг в подвесных баках. Основная переделка — удлинение фюзеляжа.
В июле, в дополнение к первому предложению, П.О.Сухой представил еще два варианта модернизации.
В первом варианте, не удлиняя фюзеляжа, увеличить количество топлива за счет уменьшения сечения воздушных каналов, что, кстати, предполагалось использовать на второй летном варианте истребителя-перехватчика Су-15.
Во втором варианте, путем замены двух ТРД РД-45 на один ТР-3 с изменением формы фюзеляжа, разместить в нем необходимый запас топлива (4700 кг).
Руководство ВВС ВС СССР, отметив, что предложенные варианты являются реальными, сочло нецелесообразным ставить вопрос о модификации истребителя-перехватчика Су-15 в истребитель сопровождения, в связи с большой загруженностью ОКБ основными работами.

ХАРАКТЕРИСТИКИ

Характеристики самолета	По ПСМ СССР от 17.03.47	Эскизный проект 14.10.47	Макетная комиссия 28.02.48	Летный экземпляр
Полетная масса норм., кг	—	8550	9045	10437
у земли на Н=5000м	1050 1000	1060 1030	1050 1000	— 1045/4900
Практический по-толок, м	15000	15000	15000	—
Время набора Н=10000м, мин	6,5	5,0	5,5	6,5
Дальность полета (норм/с п/б), км	1600/2000	1600/2000	1600/2000	1208/-
Время виража, с	—	20	22	—
Длина разбега, м	700	400	450	—
Длина пробега, м	400	535	565	—
Длина самоле-та,мм	—	15000	15550	15440
Размах крыла, мм	—	13340	12870	12870
Высота самоле- та,мм	—	5400	5660	5400
Вооружение	3хН-37	2хН-37	2хН-37	2хН-37
Количество и марка ТРД	2хDervent-V	2хРД-45	2хРД-45	2хРД-45Ф
Тяга двигателя,кг	2×1590	2×2200	2×2200	2×2270

Источники: www. sukhoi.org

ОКБ «СУХОГО»

Су-15 — гроза Боингов. | АВИАЦИЯ, ПОНЯТНАЯ ВСЕМ.

Здравствуйте!

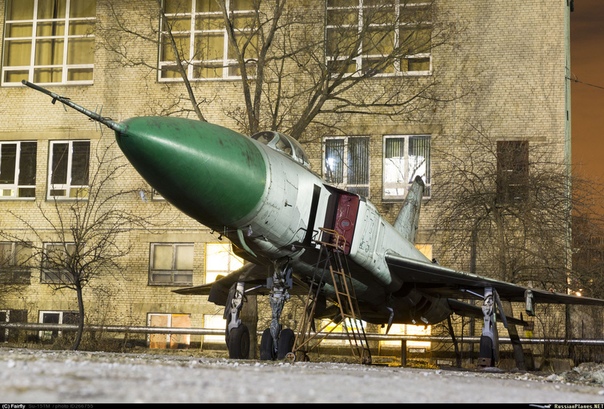

СУ-15ТМ

Сегодня вспомним об интересных событиях событиях более, чем 25-летней давности. Итак… Сверхзвуковой истребитель-перехватчик СУ-15, долгое время составлявший основу авиации противовоздушной обороны Советского Союза имел за свою историю несколько расхожих названий-кличек. Обычно такого рода авиаторские клички довольно точно подмечают характерные особенности техники. Так было и в этом случае. Первое самое известное «убийца боингов», второе, из первого вытекающее, «голубь мира», третье «красавчик ПВО» (этот самолет действительно очень красив, особенно в полете). Было даже название «карандаш». Это потому, что фюзеляж у него весь такой тонкий и длинный. Действительно карандаш :-). Хотя карандашом летчики еще называли видную с высоты взлетную полосу, тоже тонкую, как карандаш. Разрабатывался этот самолет в начале 60-х годов и хоть разработка шла полулегально, без специального госзадания, он был на тот момент остро необходим вооруженным силам СССР. На западе к тому времени появились ударные и разведывательные самолеты, летавшие на высотах около 20 км. А у нас практически не было перехватчиков, способных их достать.

Был истребитель СУ-9, способный выйти на эту высоту, но только динамическим способом, делая горку и долго не мог там оставаться, что не позволяло ему выполнить атаку цели ракетами.

СУ-9. Один из предшественников СУ-15.

Все наверняка знают инцидент с американским разведывательным самолетом U-2 произошедший 1-го мая 1960 года. Так вот тогда с аэродрома Кольцово, что под Екатеринбургом, был поднят Су-9 ( он перегонялся с завода в строевую часть и поэтому был без боезапаса) с заданием таранить самолет-нарушитель. Но наземная служба не смогла навести его на цель и таран не состоялся. Разведчик U-2 был позже сбит ракетой зенитно-ракетного комплекса С-75. В таких условиях необходим был перехватчик, способный летать на высотах хотя бы 18-19 км и стрелять ракетами выше над собой. Таким самолетом и стал СУ-15. Конечно он не был каким-то особо выдающимся самолетом. Но все же это был значительный шаг вперед в развитии авиации ПВО. Он был первым советским истребителем, способным успешно уничтожать цели на высотах до 23 км. По многим параметрам он ощутимо превосходил своих предшественников, начиная от условий работы летчика и кончая комплексом нового оборудования.

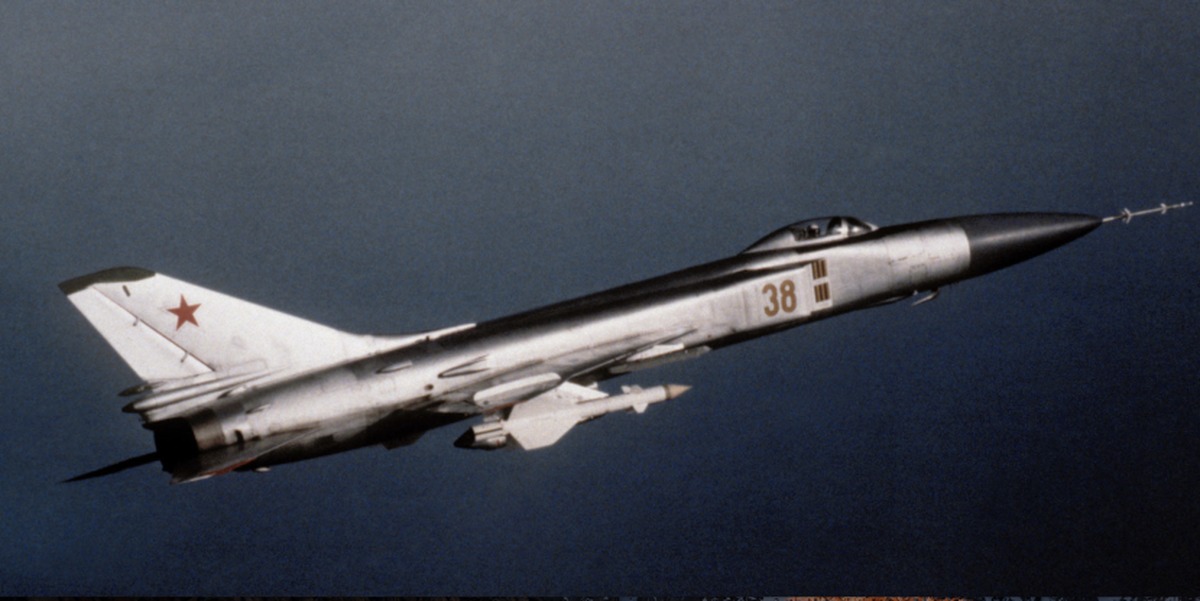

Истребитель-перехватчик СУ-15ТМ2

На самолете было установлено два двигателя, что значительно повышало его надежность. Были конечно и недостатки (куда ж без них :-)), например, очень большая посадочная скорость (до 350 км/ч), и трудности в освоении его летным составом, но в целом самолет получился очень хорошим и хорошо справлялся со своими задачами. Любопытная подробность :-). Он имел на борту 7,5 литра спирта для охлаждения тормозов (это требовалось из-за высокой посадочной скорости), чего не было у его предшественников СУ-9 и СУ-11. А так как этот запас расходовался не всегда, все зависило от условий полетов, то необходимый ингридиент для ликера шасси присутствовал :-). Су-15 называли «ракетный» перехватчик, имея ввиду, что он предназначен, в первую очередь, для уничтожения стратегических ударных средств противника (в т.ч. и ракет). Однако зачастую ему приходилось иметь дело с другими объектами. С этим-то и и связаны две первые клички :-). Этот самолет ни разу не участвовал в боевых действиях и не поставлялся за рубеж, но в инцидентах, связанных с пролетом иностранных самолетов над территорией СССР он участвовал неоднократно. Три из них наиболее существенны.

Боинг-747. Такой же как в рейсе KAL007.

Разведчик RC-135

Первый случай, самый известный. Это инцидент с самолетом Боинг-747-230В южнокорейской авиакомпании «Korean Airlines» 1 сентября 1983 года. Боинг, выполнявший рейс КАL007 Нью-Йорк-Анкоридж-Сеул, в течение полета сильно отклонился от заданного курса. Первый раз он вторгся в воздушное пространство СССР над Камчаткой (отклонение от курса составляло 300 км), где на перехват были подняты 6 самолетов МИГ-23 и для него настойчиво передавались предупреждения о нарушении границы.

Маршрут полета Боинга-нарушителя

Боинг, выйдя из советского воздушного пространства над Охотским морем, вновь нарушил границу над Сахалином с отклонением от курса уже 500 км. Надо сказать, что первоначально Боинг был принят за разведывательный самолет RC-135, некоторое время летевший с ним в очень близком соседстве. С аэродрома Долинск-Сокол на Сахалине был поднят на перехват Су-15 подполковника Геннадия Осиповича. Летчик догнал самолет-нарушитель и некоторое время сопровождал его, пытаясь обратить на себя внимание по международным правилам покачиванием с крыла на крыло, миганием аэронавигационными огнями и использованием радио. Потом был выполнена стрельба из пушки по курсу полета несколькими длинными очередями. Трассирующих снарядов не было, но факела выхлопа не заметить было просто невозможно (скажу это по собственному опыту). Несмотря на все это реакции не последовало. И тогда в 18:26 по GMT Боинг по приказу с земли был сбит выстрелом двумя ракетами Р-98. Считается, что в результате этого происшествия погибло 269 человек. После этого случая Рейган обвинил СССР в преднамеренной атаке на мирный пассажирский самолет и назвал Советский Союз «империей зла». Начался новый период холодной войны. Вот вам и «голубь мира». Скажу сразу, что в этой истории очень много серых пятен и для изложения полного материала нужно писать отдельную большую развернутую статью ( что я, видимо, и сделаю позже:-)). Есть достаточно много спорных и совсем противоречивых фактов. Лично я согласен с летчиком Геннадием Осиповичем в том, что на сбитом самолете не было людей, кроме экипажа. Этот самолет стал заложником большой политики США. Такого рода вещи неоднократно происходили до и после этого инцидента. Кстати, по мнению специалистов, не факт, что Боинг вообще был полностью уничтожен двумя ракетами (уж слишком велик самолет), а не добит позже кем-то другим. В пользу этого говорит случай номер два с участием СУ-15.

Боинг-707.

Маршрут полета Боинга 707

20 апреля 1978 года самолет Боинг-707-321В все той же авиакомпании «Korean Airlines», совершая рейс Париж-Анкоридж-Сеул, по совершенно непонятным причинам отклонился от курса почти на 180 градусов и вошел в воздушное пространство Советского Союза в районе Мурманска. Поднятый на перехват Су-15, пилотируемый капитаном А. Босовым подавал ему сигналы, после которых тот стал уходить в сторону Финляндии. Тогда по приказу с земли был произведен выстрел все той же ракетой Р-98.

Ракета Р-98

Крыло Боинга-707, развороченное взрывом ракеты Р-98.

Стоит упомянуть, что по западным данным Босов пытался убедить руководство не стрелять, ведь это был пассажирский самолет (на борту у него было 109 человек), а не разведчик, но приказ остался неизменным. Взрыв ракеты оторвал часть левой консоли крыла Боинга длинной 3-4 метра, но тем не менее самолет совершил удачную аварийную посадку на лед замерзшего озера. И наконец третий случай, несомненно достойный внимания. 18 июля 1981 года самолет CL-44 аргентинской авиакомпании «Transportes Aereo Rioplatense» совершал рейс Тель-Авив-Тегеран, перевозя оружие для Ирана. Непреднамеренно (судя по всему) он вторгся в воздушное пространство СССР со стороны Армении. На перехват был поднят капитан Куляпин В. А. на своем СУ-15ТМ. Сопровождая самолет-нарушитель он согласно международному коду подавал нарушителю знаки следовать за собой. Но тот без какой-либо реакции продолжал лететь в сторону границы. Времени на атаку ракетами Р-98 уже не оставалось и Куляпин таранил нарушителя фюзеляжем в стабилизатор. CL-44 вошел в штопор и упал, 4 человека экипажа погибли. Летчик Су-15-го катапультировался и остался жив. Был награжден орденом Боевого Красного Знамени. Это был второй и последний таран в истории реактивной авиации.

Аргентинский транспортник CL-44.

Таковы некоторые эпизоды из богатой летной истории когда-то красы и гордости авиации, «красавчика ПВО» истребителя-перехватчика СУ-15. Этот самолет почти 30 лет, что называется верой и правдой прослужил в вооруженных силах СССР. Сейчас уже последние его экземпляры доживают свой век на базах долговременного хранения. Все в этом мире, к сожалению, проходит. Но память… Память об этой стремительной красоте… Она остается. Есть такая книга, называется «Нежность к ревущему зверю». Она об этом…

В завершение предлагаю вам посмотреть два ролика о СУ-15. Там и о самолете, и о памяти… 🙂

P.S. Данные самолета СУ-15 я решил не размещать, дабы избежать обвинений в плагиате от сервисов типа Адвего и Яндекс, да и духу статьи это не соответствует. Любой желающий может их посмотреть их в поисковике, а моя статья все же уникальна :-).

Фотографии кликабельны.
