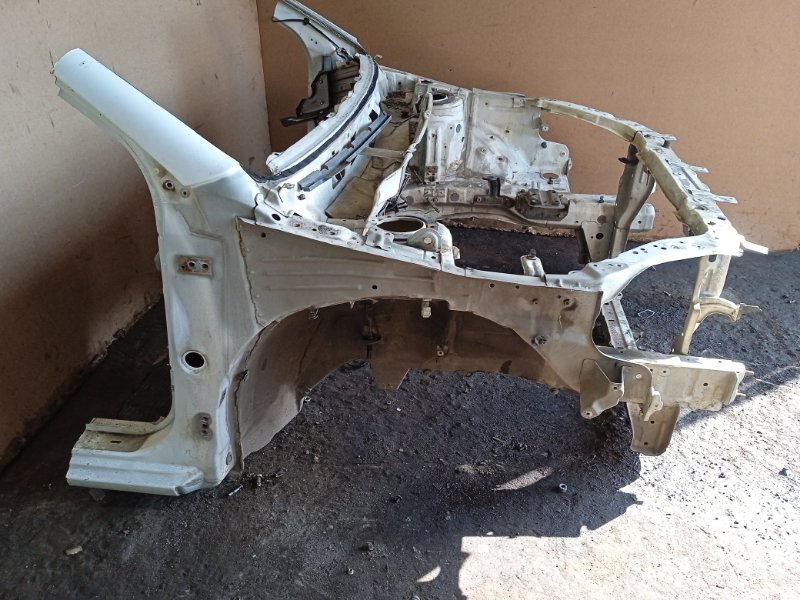

Что такое лонжерон
Лонжерон — это силовой элемент конструкции автомобиля, который расположен по всей его длине: спереди и сзади кузова. Фактически он представляет собой трубу или продольный профиль. Само слово лонжерон (longeron) образовано от французского longer — «идти вдоль».
adv.rbc.ru

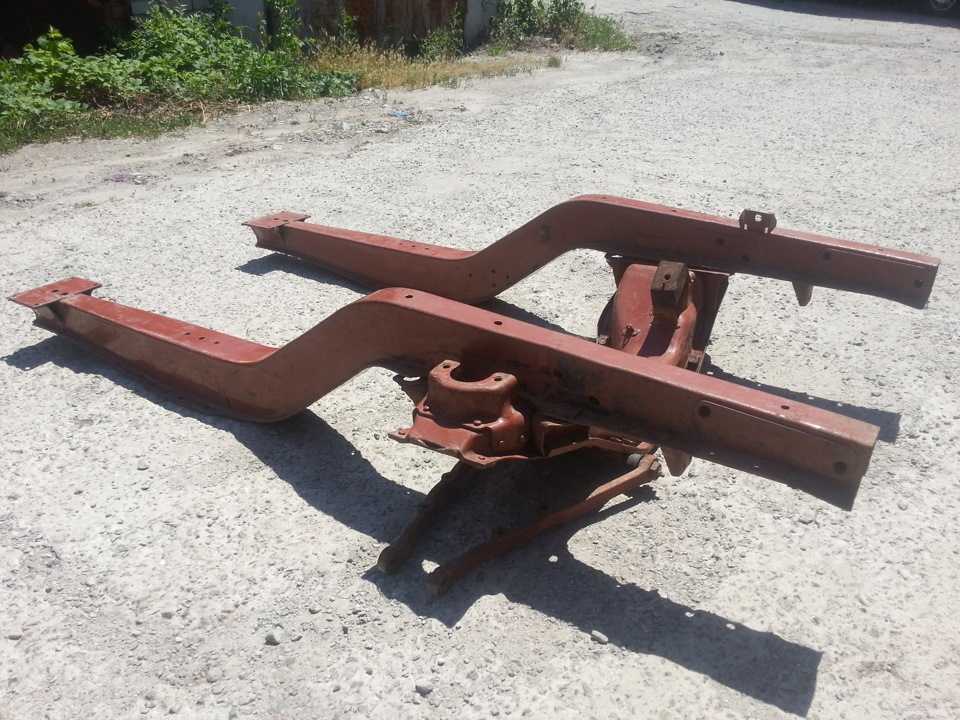

В свою очередь раму формируют два лонжерона, между которыми расположены поперечные элементы. Именно она нужна в качестве опоры для крепления кузова, элементов подвески и других важных деталей машин. Для их фиксации на лонжероны приваривают специальные кронштейны. Причем лонжероны применяют не только в автомобильном производстве, но и в авиастроении, кораблях и даже железнодорожном транспорте.
Сейчас лонжерон — это одна из самых прочных деталей в машине, которая рассчитана на очень большие нагрузки. Впрочем, на заре автомобилестроения этот силовой элемент делали из дерева, позже на смену пришли металлические конструкции.

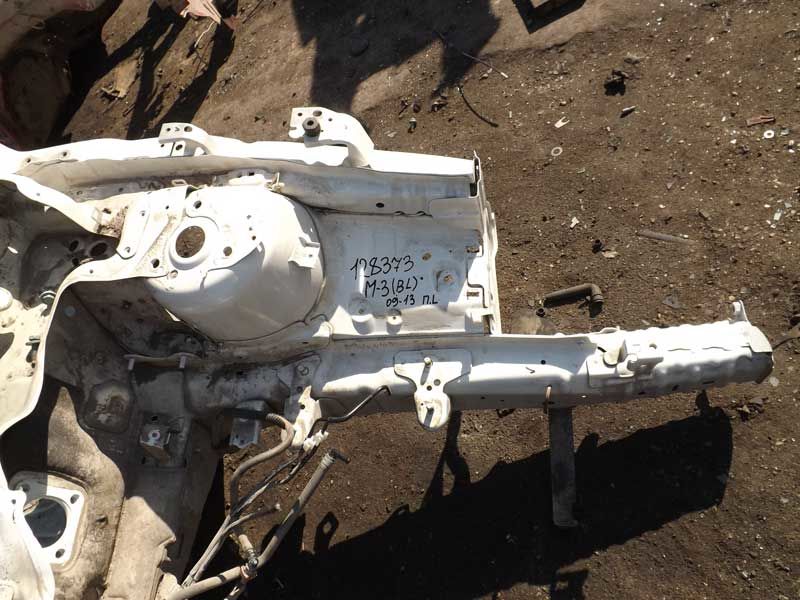

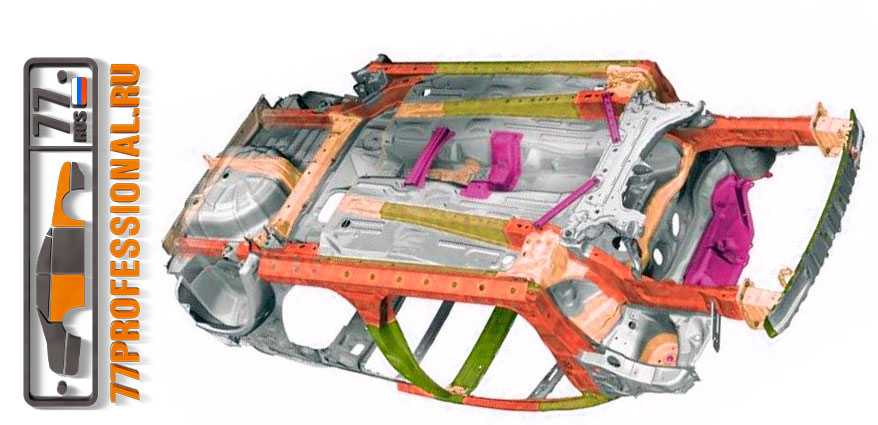

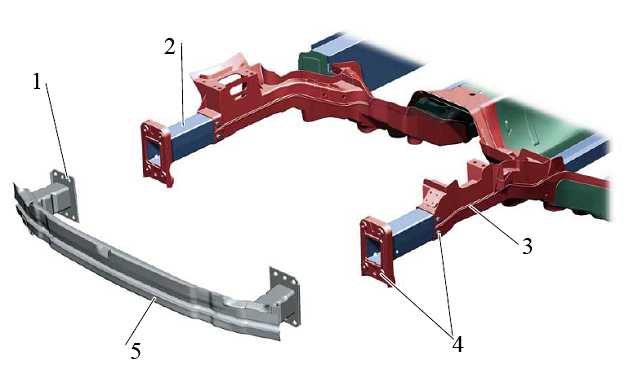

Где находятся лонжероны в автомобиле
Лонжероны представляют собой силовые элементы, которые находятся по бокам днища автомобиля. Однако увидеть лонжероны просто так не получится — их не будет видно за колесами машины. Для этого понадобится поднять автомобиль на подъемнике. Следует помнить, что лонжероны устанавливают в разном положении, которое напрямую зависит от вида автомобиля.
- Параллельно и горизонтально;
- Горизонтально и под углом;
- Изогнутые элементы, расположенные вертикально;
- Изогнутые силовые балки, размещенные горизонтально.
Фото: Daimler AG
Все эти варианты можно встретить на абсолютно разных современных автомобилях — от легковушек до внедорожников и грузовиков. Поперечины между лонжеронами делают из стального профиля и могут их размещать в форме букв «Х», «К» или перпендикулярно деталям. В легковых автомобилях поперечины крепят сваркой, а в грузовых фиксируют на заклепках.
Для чего нужен лонжерон
Главная функция лонжерона — повышение прочности днища машины для того, чтобы выдержать нагрузку, которую оказывают двигателя, кузов, багаж и пассажиры. Однако это не единственное предназначение. Среди других важных функций:
- Амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины;
- При ДТП лонжероны принимаю на себя удар, что приводит к уменьшению силы удара и повышает безопасность водителя и пассажиров;
- Снижают общую массу кузова;
- Улучшают управляемость автомобиля.
Неисправности лонжерона
Как и любая автомобильная деталь, со времен лонжероны также мог прийти в негодность.
Это может произойти из-за банальной усталости металла, которая связана со значительными нагрузками на конструкцию. Сначала на детали появятся трещины, которые со временем вполне могут привести к полному разрушению лонжеронов. Нарушить их геометрию может и ДТП. Очень важно своевременно выявить неисправность лонжеронов. Поэтому даже после мелкой аварии следует показать машину на СТО.
Фото: steptwo.ru
Если этого не сделать, неисправность лонжерона может привезти к очень серьезным последствиям. Так, у машины значительно ухудшится рулевое управление и ее будет постоянно «вести». Одновременно в разы возрастет износ шин. Деформация лонжеронов в результате аварии приведет к нарушению геометрии кузова и, как следствие, изменит положение узлов в машине. Все это закончится повышенным износом агрегатов и их поломкой. Кроме этого, снаружи машины появляются щели и зазоры, отрегулировать которые невозможно. При этом у автомобиля будут плохо открываться двери и багажник. Еще один из признаков деформации лонжеронов — неправильный развал-схождение колес.
Ремонт лонжерона
Ремонт и замена лонжеронов тяжелый, а также дорогостоящий и долгий процесс. Все работы необходимо проводить в надежном сервисном центре с высококвалицированными мастерами. Для устранения деформации они используют специальные стенды (стапели) для вытягивания. Перед этим с автомобиля снимаются все основные детали. Особенно этот способ эффективен при небольших повреждениях лонжеронов.
Если от удара детали разрушилась, ремонтировать ее уже нет никакого смысла. В таком случае машине поможет лишь полная ли частичная замена лонжеронов с помощью газосварочных работ. Этот очень тяжелый и трудоемкий процесс, за который возьмутся не в каждом СТО.

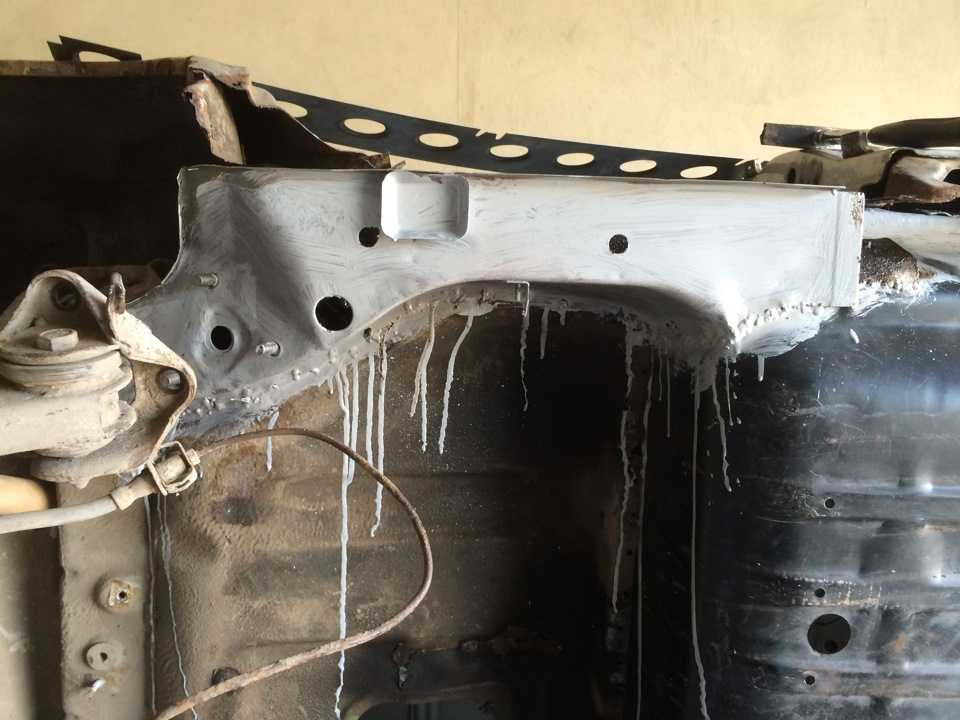

В случае образования трещин на лонжероне их можно попробовать заварить при помощи специального аппарата. Впрочем, этот способ не будет работать, если деталь сделана из алюминия или титана.
Усиление лонжерона
Многие водители усиливают лонжероны, добавляя дополнительные ребра жесткости. По мнению экспертов, такие работы актуальны только в случае, если машина задействована в автоспорте или предназначается для езды в особо тяжелых условиях.
При этом среди негативных последствий таких работ — потеря деталями амортизирующих свойств. Также к усилению лонжеронов некоторых водители прибегают после ДТП или образовании небольших трещин на детали.
Фото: lexaivanov35rus / drive2.ru
Конспекты Статьи
adv.rbc.ru
adv.rbc.ru
Что такое лонжерон в авто и можно ли его отремонтировать
Нет, это не французский аристократ и не пляж в Одессе. Хотя он может уйти, устать, треснуть и сгнить. Поговорим о нездешнем и непонятном слове, которое иногда становится очень актуальным для рядового автовладельца.
Если вас заинтересовал вопрос о лонжероне, то, скорее всего, у вашего авто серьезные проблемы с кузовом. Который, напомним, является самой дорогой частью любой машины.
Скажем сразу – ремонтировать лонжероны можно, хотя это не всегда рентабельно и всегда непросто.
У несущего кузова лонжероны частично заменяют раму: к ним крепится силовой агрегат и элементы ходовой
Что это такое
Лонжерон в автомобиле – это прочная кузовная деталь, которая является частью силового каркаса. Лонжероны обычно расположены попарно вдоль кузова, ближе к бортам. Иначе говоря, это остатки несущей рамы, от которой конструкторы отказались в середине ХХ века в пользу несущего кузова. Без лонжеронов придать должную жесткость пространственной конструкции кузова невозможно.
ЧИТАЙТЕ ТАКЖЕ: Рихтовка кузова авто своими руками
Кроме того, на несущем кузове нужно иметь прочные места, к которым можно крепить определенные агрегаты – либо тяжелые, либо испытывающие значительные нагрузки. Поэтому именно к лонжеронам чаще всего крепят двигатель, коробку передач, рычаги подвески или ее подрамник. Внешне лонжерон представляет собой продольную деталь коробчатого или близкого к этому профиля, которая расположена в нижней части кузова, чаще всего – под днищем и в моторном отсеке.
У небольших автомобилей А и В-класса сплошных лонжеронов по всему днищу может не быть, их роль играют усиленные пороги, а собственно лонжероны можно увидеть только под моторным отсеком и сзади, в местах крепления задней подвески.
Что с ними случается
Ржавеют. У автомобилей возрастом более 10-12 лет лонжероны могут проржаветь изнутри. На некоторых моделях недорогих брендов это может случаться и раньше. Это неприятная и даже опасная для движения проблема, ведь часто лонжерон “выгнивает” именно в местах крепления деталей подвески. Оба лонжерона в паре (оба передние или оба задние) обычно ржавеют более или менее синхронно.
Лонжероны представляют собой закрытый объем, поэтому они ржавеют независимо от других кузовных деталей
Устают. Сколько бы мы не смеялись над уставшими мостами и лонжеронами как части несущих металлоконструкций, понятие усталости металла известно в такой науке, как сопромат (то есть о сопротивлении материалов).
От постоянного воздействия сил металл не выдерживает и сделанная из него деталь теряет форму или разрушается.
ЧИТАЙТЕ ТАКЖЕ: Кузовной ремонт: цены на рихтовку
От усталости лонжерон может потрескаться в определенных, особенно нагруженных местах, может скрутиться он однообразных нагрузок, может банально согнуться. От этого ходовая часть может потерять свою геометрию, машину начнет тянуть в сторону, шины будут неравномерно изнашиваться.
Силовые элементы кузова трескаются в наиболее нагруженных местах. Если лонжерон не ржавый, его можно отремонтировать

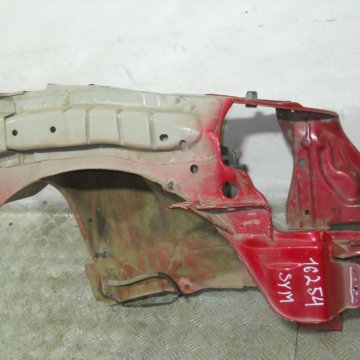

Страдают в ДТП. Несмотря на то, что лонжерон – самая прочная часть кузова, в случае столкновений они также подвергаются повреждениям. Дело в том, что конструкторы умышленно делают их “мягкими”, чтобы они при фронтальном и кормовом столкновениях дозированно поглощали энергию удара. Иногда лонжерон не сминается, а смещается – рихтовщики говорят “ушел в сторону”. Хотя внешне деталь имеет вид “почти целой”, ремонт для ее восстановления нужен весьма серьезный, да и цена ремонта лонжерона в таком случае будет немаленькой.
Как его ремонтируют
Ремонт лонжерона осложняется тем, что к нему крепятся ответственные узлы. Так, нередко перед началом ремонта приходится демонтировать внешние кузовные детали, подвеску (частично или полностью) и порой даже силовой агрегат. Смещенный лонжерон можно “вытянуть” – то есть вернуть его контрольные точки на место с помощью специального стапеля (стенда), цепей, гидравлики и домкратов.
Чтобы отремонтировать лонжерон или установить новый, приходится демонтировать агрегаты, которые к нему крепятся
В ржавом лонжероне сварщики заменяют поврежденные фрагменты, также можно частично заменить участки с трещинами от усталости и морщинами от ДТП. Иногда получается дешевле заменить весь лонжерон целиком, тем более что они поступают в продажу, как и другие детали кузова.
Рекомендация Авто24
Если вы узнали, что у вашей машины какие-то проблемы с лонжеронами, вам стоит подробнее разобраться с этим вопросом. Ведь восстановление этой детали мало того, что недешевое, так еще и свидетельствует об определенных событиях в истории данного экземпляра авто.
Машина либо очень старая, либо была в ДТП, либо эксплуатировалась с чрезмерными нагрузками. Другие признаки этих обстоятельств стоит поискать в машине, у которой обнаружены нелады с лонжероном – возможно, она настолько изношена, что вам нет смысла вкладываться в ремонт.
