Ка-52 Аллигатор Боевой Ударный Российский Вертолет, Технические Характеристики (ттх), Скорость, Аэродинамика, Вооружение, Чертежи и Фото

29.04.2019

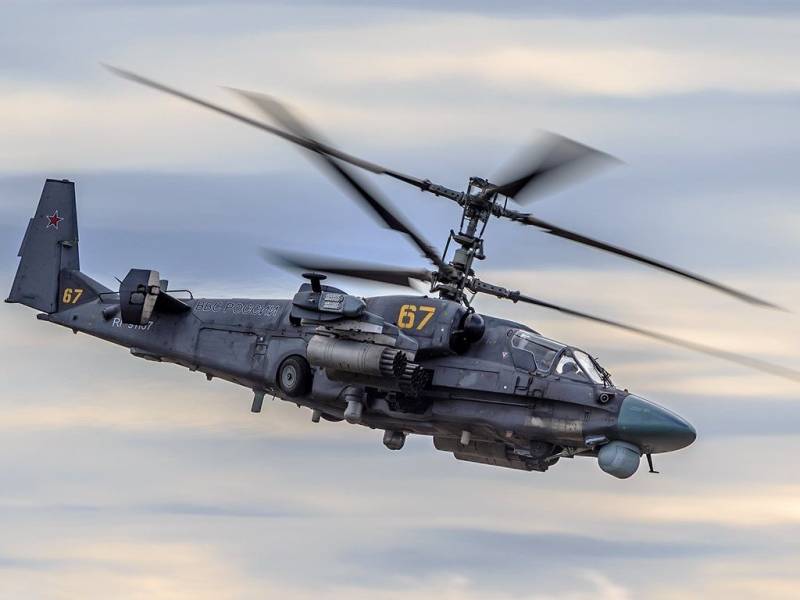

Ка-52, или как его еще называют, «Аллигатор» — российский боевой ударный вертолет, предназначенный для уничтожения живой силы и техники противника на поле боя. Ка-52 – это модернизация Ка-50.

Ка-52Ка-52

История

В 50-60 годы минувшего столетия вертолеты показали свою высокую эффективность на поле боя. Сначала в качестве транспортного средства, а затем и в качестве грозного оружия, способного эффективно работать непосредственно над полем боя, бороться с партизанами и уничтожать бронетехнику противника. Опыт Корейской войны, а затем и результаты конфликтов во Вьетнаме и на Ближнем Востоке был учтен советскими военными, и вскоре у СССР появился отличный ударный вертолет – Ми-24, знаменитый «крокодил».

Это прекрасный вертолет был задуман не только как ударный. Благодаря наличию десантного отсека он также мог доставлять бойцов на поле боя и эвакуировать раненых в тыл — своего рода «летающая БМП». Потом была Афганская война, и не только она. Советские «крокодилы» участвовали в конфликтах по всей планете, и всюду показали себя с наилучшей стороны. Но и у этого вертолеты были свои недочеты. Не совсем удачной оказалась сама концепция вертолета: Ми-24 почти очень редко использовали для доставки бойцов, и десантный отсек был явно лишним. Военные поставили перед конструкторами новую задачу: построить новый полностью ударный вертолет, который бы исключительно занимался уничтожением противника на поле боя.

Вертолет Ка-52Вертолет Ка-52

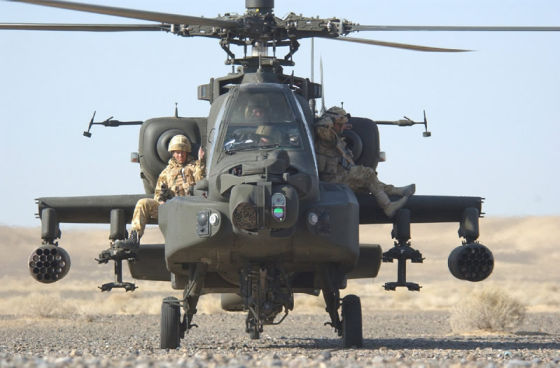

В то же время в США началась разработка ударного вертолета второго поколения, и в середине 80-х уже появился серийно выпускаемый «Апач». Этот вертолет существенно превосходил по ТТХ Ми-24.

За время эксплуатации милевской машины обнаружились ее недостатки, которые предстояло устранить в новой машине, был накоплен огромный опыт производства и применения вертолетов в реальных боевых условиях. Появились изменения и в тактике использования винтокрылых машин. В 1973 году израильские вертолеты за один день уничтожили с помощью управляемых ракет 90 египетских танков и без потерь вернулись на базу. Советские военные учли этот факт. Поэтому одним из основных требований к новому вертолету стала способность бороться с бронетехникой противника.

Ударный вертолет Ка-52Ударный вертолет Ка-52

В конкурсе приняли участия конструкторское бюро Миля и Камова. Милевцы пошли по уже проторенному пути и предложили глубокую модернизацию все того же Ми-24, на котором убрали грузовой отсек и серьезно модернизировали носовую часть корпуса, установили новые системы управления и вооружение. В обновленном вертолете появилось много современной электроники, в общем, он теперь сильно напоминал американский «Апач» — только стоил дешевле.

Конструкторское бюро Камова пошло по иному пути. Они представили чертежи вертолета, сделанного по соосной схеме (любимое решение камовцев), управляемого одним пилотом, имевшего мощную броневую защиту и вооруженного управляемыми ракетами с дальностью поражения более десяти километров. Во многом машина Камова оказалась революционной — возможно, даже слишком. Более того, конструкторы предлагали изменить саму тактику использования вертолетов в бою. Один из вертолетов (более легкий и маневренный) должен был выполнять функции разведчика и наводчика-корректировщика, а позади него ударные вертолеты должны были вести огонь с недосягаемого для огня ПВО противника расстояния. Увы, эти замыслы так и не стали реальностью.

Боевой вертолет Ка-52Боевой вертолет Ка-52

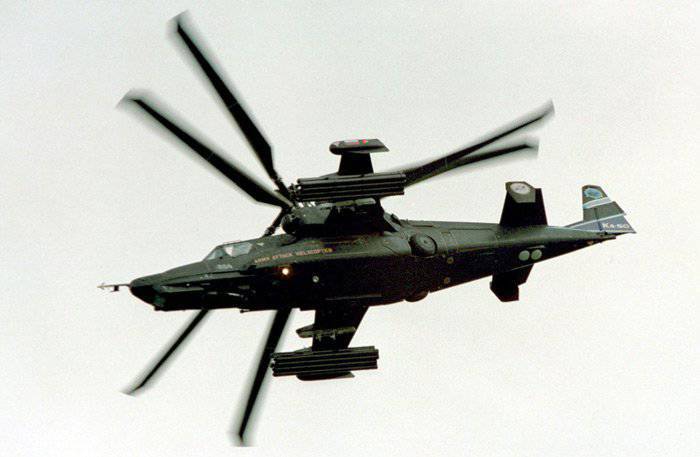

Черная акула и Аллигатор

В середине 80-х был объявлен победитель конкурса: им оказалось КБ Камова и его вертолет К-50 «Черная акула». Соосная схема этой машины имеет как свои преимущества, так и недостатки. Такие вертолеты сложнее и дороже классических, дороже стоит и их обслуживание. С другой стороны, применение двух несущих винтов дает возможность убрать рулевой винт и тем самым серьезно повысить эффективность работы двигателя, сделать вертолет более маневренным и подвижным. Вес машины также становится меньше по сравнению с вертолетами классической схемы. Но управлять таким вертолетом сложнее, требуется высокое мастерство пилота.

Проблема К-50 заключалась в том, что этим вертолетом управлял всего один человек. Эффективно вести машину и одновременно наводить оружие — очень непросто, особенно в сложных условиях (горы, полет на малой высоте), поэтому в середине 90-х годов началась разработка новой машины – ею и стал боевой вертолет Ка-52. По сути, эта машина является модернизацией «Черной акулы», и многие узлы и агрегаты у этих вертолетов идентичны.

Ка-52 Аллигатор и Черная акулаКа-52 Аллигатор и Черная акула

Рождение «Аллигатора»

Чертежи новой машины появились еще в начале 90-х. Впервые машину под названием Ка-52 показали журналистам в 1996 году, немного ранее этот вертолет получил грозное имя «Аллигатор». В 2008 году началось серийное производство этой машины. Военный вертолет Ка-52 очень похож на Ка-50, но отличия все же имеются. В первую очередь в глаза бросается иная, обтекаемая форма носа.

Она имеет лучшие аэродинамические характеристики и менее заметна для радаров. На новый вертолет установлено более совершенное радиоэлектронное оборудование, но самое главное – в кабине появилось место для второго пилота.

Несколько лучше стали скоростные и маневренные характеристики. Двигатель, винты, крылья, шасси и практически весь фюзеляж полностью идентичны с Ка-50. Пилоты сидят в кабине рядом друг с другом, управление дублировано, многие приборы заменены жидкокристаллическими экранами. Отказ от рулевых винтов сделал «Аллигатор» существенно короче того же Ми-24, но второй несущий винт сделал его силуэт выше. Хотя это еще очень большой вопрос – что более предпочтительно для ударного вертолета.

Кабина Ка-52Кабина Ка-52

ТТХ вертолета

Ударный вертолет Ка-52 создан по соосной схеме, он имеет два несущих винта и не имеет рулевого. Наиболее важные узлы самолета надежно бронированы, защищена броней и кабина пилотов. Шасси могут убираться, что существенно улучшает аэродинамические характеристики машины. На вертолете стоят модернизированные двигатели ВК-2500 мощностью по 2400 л.с. Большой потолок машины позволяет ей эффективно выполнять боевые задачи в условиях высокогорья. Двигатели машины снабжены специальными приспособлениями, рассеивающими выхлоп машины и снижающими ее заметность в инфракрасном диапазоне. В кабине расположены два специальных кресла, К-37-800, которые в случае необходимости могут катапультироваться. Перед катапультированием происходит отстрел несущих лопастей вертолета.

Ка-52 чертежКа-52 чертеж

Ударный вертолет Ка-52 создан для борьбы с бронетехникой и живой силой противника, он может бороться и против вражеских вертолетов. Этим целям отлично соответствуют системы вооружения машины и комплекс ее радиоэлектронного оборудования. При этом использовать вертолет можно в любых погодных условиях и в любое время суток.

На Ка-52 установлена гидростабилизированная оптико-электронная система (ГОЭС) «Самшит-Э», с помощью которой происходит прицеливание и выбор цели, она состоит из тепловизора, лазерного целеуказателя и пеленгатора лазерного луча. Машина также оборудована РЛС «Арбалет-52», один из каналов которой служит для поиска наземных целей, и позволяет вертолету маневрировать на малых высотах с большой скоростью. Второй канал обеспечивает противоракетную оборону. На вертолете установлена система радиоэлектронной защиты и средства активного противодействия.

Чертежи Ка-52

Чертежи Ка-52

На вооружении вертолета стоит 30 мм подвижная пушка и целый набор управляемых и неуправляемых ракет, основными из которых являются ПТУРы «Вихрь». Всего вертолет может принимать на борт 2000 килограмм различных ракет и бомб.
Благодаря модернизированным двигателям с улучшенными техническими характеристиками, его скорость не уменьшилась, несмотря на возросший вес машины. Ниже в таблице приведены ТТХ вертолета Ка-52.

Общие данные
Экипаж, чел2
Масса, кг:
максимальная взлётная10800
нормальная взлётная10400
Скорость, км/ч:
Максимальная310
Крейсерская250
максимальная на пикировании
350
Максимальная вертикальная перегрузка3
Потолок, м3600
Дальность действия, км520
Диаметр несущих винтов, м14,5
База шасси, м4,92
Колея шасси, м3,67
Основное вооружение30-мм пушка 2А42, ПТУР «Вихрь»
Дополнительное вооружениеблоки НУРС, пушечные контейнеры, ракеты Р-73 и «Игла-В»
Максимальная перегрузка3,5
Двигатель ВК-2500
Мощность, л.с.:
чрезвычайный режим2700
взлётный режим2400
Размеры
Длина, м14,2
Ширина, м7,3
Высота, м5

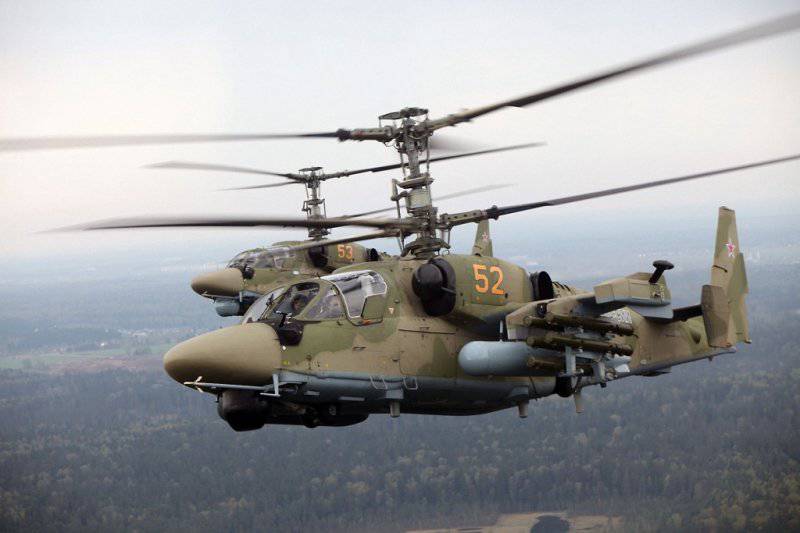

Российский вертолет Ка-52Российский вертолет Ка-52

В настоящее время существуют две модификации вертолета Ка-52. Это базовая версия и Ка-52К – корабельный вариант машины. Он отличается возможностью складывать лопасти, усиленными стойками шасси, а также повышенной антикоррозийной защитой. Планировалось, что именно эти вертолеты должны стать основным оружием вертолетоносцев типа «Мистраль», который Россия хотела закупить во Франции.

Ударный вертолет Ка-52 впечатляет своей маневренностью. Благодаря использованию двух несущих винтов, он может исполнять маневры, недоступные для одновинтовых машин. Вертолет может выполнить знаменитую «мертвую петлю», что немыслимо для обычного винтокрыла. Ка-52 довольно удобен для технического обслуживания.

Видео о Ка-52

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Вертолёт Ка 52 «Аллигатор» — Авиация России

Успешным продолжением концепции вертолёта Ка 50 с одним пилотом «Чёрная акула» по праву считается двухместная машина Ка 52, получившая прозвище «Аллигатор» и известная в классификации НАТО как Hokum-B. Этот боевой вертолёт предназначается для координации работы ударных вертолётов, ведения разведки и указания целей в ходе боя, участия в антитеррористических операциях и для прикрытия спецназа.

История создания Ка 52

Впервые прототип «Аллигатора», оснащённый ещё двигателями ТВ3-117ВМА и переделанный из одноместного Ка 50, попробовал воздух в июне 1997 года. Из-за недостаточности финансирования проекта в то время, лишь летом 2008 года 27 июня с заводского аэродрома поднялся в небо предсерийный экземпляр Ка 52. Испытательные полёты были закончены только в начале 2011 года.

ка 52 аллигатор фото

Ка 52 СМ

К серийному производству завод приступил в октябре 2008 года и в 2011 году начались поставки новых вертолётов в войска. В лётные подразделения, базирующиеся на аэродроме Черниговка, первые вертолёты перегнали в мае 2011 года. По заказу МО России выпущена в серию, предназначенная для производства полётов с авианесущих кораблей, модифицированная модель «Аллигатора» со складывающимся крылом и лопастями – Ка 52К.

Краткое описание вертолёта

Ка 52 «Аллигатор» оснащён силовыми установками ВК-2500 с тягой по 2400 л.с. и кабиной на двух пилотов с размещением бок о бок. С точки зрения авионики, машина оборудована новейшими современными системами, позволяющими пилотировать вертолёт днём и ночью в любых метеорологических условиях, вести боевые действия и производить разведку, успешно управлять штатным ракетным вооружением.

Ка 52 используется ещё и как учебный вертолёт для обучения и дальнейшей тренировки лётчиков к боевым действиям на современных винтокрылых машинах.

Впервые на вертолёте этого класса была установлена оригинальная система катапультирования по самолётной схеме. Ка 52 единственная серийная машина в мире, оборудованная ракетным катапультным креслом.

В полёте при возникновении аварийной ситуации пилот тянет рычаг системы покидания на себя, автоматически срабатывают пиропатроны и отстреливаются лопасти несущего винта, одновременно включается электропитание детонационных патронов, разрушающих остекление фонаря кабины лётчиков. Вслед за этим подрываются пиропатроны, выталкивающие ракетную капсулу, влекущую за собой пилота. Капсулы уходят вверх под определённым углом, разделяя пилотов, чтобы они не попали под огненную струю двигателей катапультных капсул.

Конструкторы не забыли о сохранности жизни экипажа, вертолёт с броневой защитой, изготовленной в ОКБ Камова, не боится попадания даже 23-мм снарядов, что даёт пилоту уверенность поражать цели с небольшой дистанции, как во времена вьетнамской войны.

Тактико-технические данные Ка 52

Ка 52 фото

Ка 52 фото

Лётные характеристики вертолёта Ка 52

  • Крейсерская скорость – 270 км/час.
  • Максимально-допустимая скорость – 390 км/час.
  • Перегоночная дальность – 1160 км.
  • Практическая дальность – 460 км.
  • Статический потолок – 4000 м
  • Динамический потолок – 5500 м.
  • Скороподъёмность – 600 м/мин.
  • Допустимая перегрузка – 3,5 g.

Технические данные вертолёта Ка 52

  • Длина вертолёта – 14,2 м.
  • Высота вертолёта – 5 м.
  • Диаметр винтов – 14,5 м.
  • Размах крыла – 7,3 м.
  • Максимальный взлётный вес – 12200 кг.
  • Вес топлива во внутренних баках – 1487 кг.
  • Двигатели – 2 Х ВК-2500.
  • Мощность на взлётном режиме – 2 х 2400 л.с.
  • Мощность на чрезвычайном режиме – 2 х 2700 л.с.
  • Мощность на крейсерском режиме – 2 х 1750 л.с.
  • Экипаж – 2 чел.

Вооружение вертолёта Ка 52

  • Пушечное – 1 х 30-мм 2А4А.
  • Точек подвески – 6.
  • Боевая нагрузка – 2800 кг.
  • УР «воздух-земля» — 4 х ПТУР «Штурм ВУ»
  • УР «воздух-воздух» — 2 х «Игла-В» на пилонах.
  • НУР С-8 – 4 Х 20 шт.
  • НУР С-13 – 4 Х 5 шт.

В настоящее время в войска поставлена и освоена 81 единица этих вертолётов.

Боевое применение Ка 52 «Аллигатор»

Министерство обороны приняло решение, что основным ударным вертолётом ВКС станет Ми 28Н для выполнения задач непосредственно на поле боя, которые решаются на 70% в простых метеорологических условиях. А вот для решения задач ночью и в сложных метеорологических условиях в целях поддержки спецподразделений и боевых действий против террористов следует использовать Ка 52.

Такое решение принято на основе анализа недостатков «камовской» машины. Основной недостаток Ка 52 – возможность перехлёста соосных винтов при больших кренах и малых скоростях. Так как несущих винтов два, увеличивается вероятность их поражения и это ещё один недостаток «Аллигатора», но более низкий уровень шума сосной силовой установки имеет предпочтительное значение для применения этой машины ночью и в сложных метеоусловиях.

Ка 52 и Ми 28Н в Сирии

Ка 52 «Аллигатор» и Ми 28Н «Ночной охотник» получили боевое крещение в боях против ИГИЛ в сирийской пустыне. С конца 2015 года эти вертолёты базируются в сирийской провинции Латаки на аэродроме Хмеймим и имеют практически одинаковое вооружение, состоящее из 30-мм пушки, двух типов УР «Атака»и НАР С-80. Ка 52 на борту имеет оборонный комплекс «Президент-С», с помощью которого несложно подавить ПЗРК террористов, составляющих основу ПВО.

Ка 52 принял участие в боевой операции при освобождении города Хомс в апреле этого года, а Ми 28Н весной 2016 года показал свои возможности в боях за Пальмиру.

Боевое применение вертолета Ка-52 в Сирии видео

как новый вертолет будет догонять «Апач»


«Аллигатор», не ставший «крокодилом»



Вертолет Ка-52, несмотря на свою оригинальную соосную компоновку и крайне необычное для ударных винтокрылых машин размещение членов экипажа бок о бок, — далеко не самый частый предмет для обсуждения среди любителей авиации. Одна из причин лежит на поверхности: еще в начале 2000-х гг. пропаганда проела плешь зачастую абсурдными заявлениями о «фантастических возможностях» давно почившего в бозе Ка-50 (базовая версия Ка-52 «Аллигатор»), который в силу недостатков вообще никогда не смог бы стать основным ударным вертолетом ВВС РФ.

Ка-52 лишен откровенно экстремальной одноместной компоновки, при которой летчику пришлось бы в боевых условиях почувствовать себя Юлием Цезарем. По сути, к концепции вертолета Ка-52 есть лишь одна претензия, связанная опять же с размещением экипажа. При таком размещении командир и оператор систем вооружений лишены такого бокового обзора, который есть у летчиков Ми-28Н или «Апача». В случае с бомбардировщиками выбор схемы бок о бок вызван проблемами и нагрузками, свойственными для продолжительных по времени полетов. Зачем ударному вертолету такое «счастье» — большой вопрос.

Впрочем, нас больше интересует не это. Поговорим лучше про бортовую радиоэлектронику и вооружение Ка-52. Здесь все довольно неоднозначно. На первый взгляд вертолет имеет очень серьезное преимущество над многими другими машинами этого класса, в том числе — Ми-28Н (но не Ми-28НМ) Он получил радиолокационный комплекс переднего обзора «Арбалет» миллиметрового диапазона, который дает возможность выявлять препятствия и наземные цели и более эффективно поражать последние. А также осуществлять полет на предельно-малых высотах, в режиме картографирования местности.


Ситуацию подпортили «детские болезни». Можно, конечно, читать победные реляции российского Минобороны, однако куда более объективной будет оценка других стран. В нашем случае такая страна одна — Египет. В 2018 году издание Defence Blog сообщило, что арабские военные недовольны экспортными Ка-52 и хотят купить больше «Апачей». «У нового Ка-52 есть технические проблемы с силовой установкой, авионикой, навигационными системами и системами ночного видения. В жарких климатических условиях двигатель Ка-52 значительно теряет мощность в разных режимах полета», — пишет Defence Blog. Есть и альтернативная оценка. Так, по словам египетского генерала Тарека Саада Заглюля, российская машина не уступает «Апачу».

Однако нужно понимать, что слухи редко берутся из ниоткуда, а профессиональный военный, скорее всего, не будет открыто критиковать свое ведомство из опасений получить ненужные трудности.

Новый вертолет?


Необходимость модернизации признают и в самой России. Одна из проблем хорошо видна всем: это архаичное вооружение класса «воздух-поверхность». Речь, в частности, идет о противотанковой ракете комплекса «Атака» с максимальной дальностью примерно в шесть километров и радиокомандной системой наведения. Такой комплекс не всегда может обеспечить эффективное поражение целей в сложных боевых условиях. Можно сказать проще: он морально устарел.

В 2017 году в сети появилось фото, на котором можно видеть «сирийский» Ка-52, вооруженный противотанковой управляемой ракетой «Вихрь-1». Такой комплекс, конечно, лучше «Атаки», но он был хорош в 80-е, когда и разрабатывался. Сейчас, когда США переходят на ПТУР AGM-179 JAGM с реализацией принципа «выстрелил-забыл», ракету, которую нужно вести по лазерному лучу, сложно назвать современной. В сложных боевых условиях это не только большая нагрузка на экипаж, но и существенный риск для вертолета быть сбитым, так как до момента поражения цели машина не может совершать резких маневров без опасения сорвать захват. Кстати, это лишний раз демонстрирует то, насколько «странной» была концепция Ка-50, использующего эти самые «Вихри».

Ка-52М: как новый вертолет будет догонять «Апач»
Кстати, уместно напомнить, что этот принцип «выстрелил-забыл» на своих «вертушках» реализовали не только американцы, но и немцы. Eurocopter Tiger в версии для Бундесвера имеет возможность применять ракеты PARS 3 LR с дальностью более семи километров. На этом примере (Европу часто критикуют за «наплевательское отношение» к обороне) хорошо видно, насколько сильно за последние десятилетия отстали отечественные комплексы вооружения для вертолетов.

К счастью для ВВС, модернизированный Ка-52, вероятно, будет иметь куда более серьезный ударный потенциал. В мае текущего года агентство ТАСС сообщило, что модернизированный вертолет Ка-52М будет обладать намного более широкими возможностями по поражению наземных и воздушных целей, чем базовая версия. «Ведутся работы, связанные с еще большим увеличением дальности обнаружения и распознавания целей и, соответственно, увеличением возможностей применения вооружения для работы, как на земле, так и в воздухе», — говорится в сообщении пресс-службы холдинга «Вертолеты России». Известно также, что номенклатуру вооружений Ка-52М унифицируют с вертолетами марки «Ми». А еще будет увеличена дальность полета вертолета.

И здесь начинается самое интересное. Напомним, что весной текущего года стало известно о том, что Россия проводит в Сирии испытания новейшей ракеты, которая предназначена для перспективного ударного вертолета Ми-28НМ. Она получила название «изделие 305». Согласно данным из открытых источников, ракета способна поражать цели на дистанции более 25 километров, используя инерциальную систему на первом участке полета и мультиспектральную головку самонаведения — на последнем. Таким образом, речь идет об аналоге (впрочем, довольно условном) ракет AGM-114L Longbow Hellfire и упомянутой выше AGM-179 JAGM, использующих принцип «выстрелил-забыл». При этом дальность у российской ракеты, если верить источникам, чуть ли не вдвое выше.

Ка-52М: как новый вертолет будет догонять «Апач»
Что касается «изделия 305», то его высокие характеристики во многом достигаются за счет применения аэродинамической схемы «утка» с развитыми носовыми аэродинамическими рулями. Кроме этого, по мнению экспертов, за счет больших углов пикирования на цель (60-70 градусов) ракета сможет без затруднений прорываться к цели, и ей не так страшны западные комплексы активной защиты, такие как Trophy и Iron Fist. Логика в этом есть.

Наконец, что касается самого вертолета Ка-52М. Нужно полагать, что уже вскоре мы сможем увидеть первые эти машины.

«Есть новая опытно-конструкторская работа, которую с этого года мы начали выполнять по дальнейшей модернизации. Мы надеемся, что в следующем году сможем выйти на контрактацию, со своей стороны приложим все усилия, чтобы у нас получилось по аналогии с Ми-28 — чтобы мы вышли на долгосрочный контракт с Ка-52 в модернизированном облике»,


— заявил глава холдинга Андрей Богинский в декабре 2019 года.

Несмотря на несколько размытые сроки, можно сказать наверняка, что для ВКС РФ такая прибавка будет на руку. Даже вне зависимости от хода испытаний «изделия 305» или каких-то других перспективных ПТУРов.

российский боевой ударный вертолёт, характеристики (ТТХ), применение, максимальная скорость

Новые условия на поле боя выдвигают новые требования к боевой технике. Особенно это касается авиации непосредственной поддержки сухопутных частей на поле боя. С изобретением вертолетов ситуация с воздушной поддержкой улучшается. Первые вертолеты передавали сведения, затем доставляли подкрепления и припасы. Следующим шагом стало вооружение вертолетов и их специализация.

Пионером в этой области стали американцы, разработавшие «Апач». Советские и российские конструкторы не могли сдать позиции, поэтому в 1990-е на свет появились друг за другом Ка-50 и Ка-52, специальные ударные вертолеты, способные на равных поспорить с иностранными машинами.

История создания

Долгое время единственным ударным вертолетом вооруженных сил СССР был легендарный Ми-24. Прозванная в войсках «крокодилом», эта винтокрылая машина с честью прошла все войны и конфликты, где участвовали советские и российские воины, и продолжает участвовать до сих пор. Но уже в 1980-е к этому вертолёту появились вопросы.

Вертолёт Ми 24

Разработанное конструкторами Миля десантное отделение использовалось нечасто, но давало дополнительные габариты и лишние килограммы. Новости из-за океана о специализированном ударном вертолете поставили вопрос о новой машине ребром.

Разработку поручили КБ Миля и Камова. Первые пошли по проторенной дорожке усовершенствуя уже стоящие на вооружении машины.

Получившийся аппарат, глубокая переработка «крокодила», была не совсем подходящим вариантом. Камовский вариант предусматривал совершенно новую, уникальную машину.

Несмотря на множество нововведений, поставленная на вооружение «Черная акула», или Ка-50, имела и ряд недостатков. Одним из главных был один пилот. Сложно было управлять машиной, наводить вооружение, уклонятся от атак и использовать все возможности аппарата.

В середине 1990-х годов было объявлено о создании новой ударной машины, а в 2008 году, после всех испытаний, она попала на вооружение.

Особенности конструкции вертолета

Модель сделана по излюбленной камовцами соосной схеме. Это дало большую эффективность использования двигателя, а также большую маневренность и подвижность. Уменьшается вес машины. Сама конструкция, а так же большая часть узлов и деталей копирует Ка-50. Это касается силовой установки, шасси, подвесок, фюзеляжа и много еще.

Есть и существенные отличия. Обтекаемые формы Аллигатора улучшили аэродинамику машины. Это же повлияло на укрытие от радаров, теперь заметить вертолет намного сложнее.

Появилось место для второго пилота, для него же машину набили новой, подчас уникальной электроникой.

Она позволяет одинаково эффективно использовать машину, как днем, так и ночью. Вертолетчики сидят рядом, все системы продублированы на случай ранения одного из них или выхода из строя систем.

Это же делает вертолет идеальным тренажером для подготовки пилотов в условиях, приближенным к боевым. Широкое распространение получили жидкокристаллические экраны. Внедрена новая система спасения пилотов, модернизированная система катапультирования по самолетному принципу, с предварительным отстрелом лопастей винтов.

Кабина Вертолета ка 52

Нестандартным, по отношению к большей части остальной вертолетной технике мира, выглядит и второй винт. С точки зрения возможностей это сделало вертолет сильнее, но измененные габариты увеличили высоту вертолета. Соосная система, так же, дороже, нежели традиционная с рулевым винтом. Плюсом можно назвать необычайную маневренность машины.

Достаточным примером может служить возможность делать «мертвую петлю», маневр, на который не способен ни один вертолет с классической схемой расположения винтов.

Машина имеет бронирование узлов и соединений.

Кабина пилотов так же обеспечивает надежную защиту вертолетчикам. Силовую установку представляет двигатель ВК-2500, обладающей мощностью в 2400 л/с. Установлены специальные агрегаты, рассеивающие выхлопы от машины. Это позволяет уменьшить заметность в инфракрасном диапазоне. Сильно увеличен потолок высоты машины.

Поскольку основные боевые действия в тот период велись на Кавказе, с учетом опыта Афганистана, к машине предъявлялись жесткие требования по части действий в гористой местности. Задачи, поставленные перед камовцами, получили решение. Высокогорье с разряженным воздухом больше не проблема для аппарата.

КА 52 ВВС России

Электроника рассчитана, прежде всего, на штурмовку позиций, уничтожение живой силы и бронированной техники врага. Возможна и борьба с аналогичной техникой противника. Первоначально, еще во времена «Черной акулы» предполагалось введение новой тактики для ударных вертолетных групп.

В непосредственной близости от противника использовать небольшие маневренные вертолеты-разведчики.

Они передавали бы данные на до зубов вооруженные машины, которые открывали бы огонь с относительно безопасного расстояния.

Для эффективного ведения огня на машине стоит комплекс «Самшит-Э». Он включает в себя не только тепловизор, но и пеленгатор и целеуказатель на основе лазерного луча. РЛС представлена «Арбалетом-52», ищущим наземные цели и дающим корректировку на малых высотах. Он же осуществляет противоракетную оборону.

КА 52 в небе

Из электроники также установлены системы активной защиты и радиоэлектронной борьбы.

Вооружение машины состоит из следующих компонентов:

  • 30-мм пушка, подвижного типа;
  • ряд управляемых и неуправляемых ракет, в зависимости от каждой конкретной боевой задачи;
  • бомбы, причем нагрузка может достигать 2000 килограмм.

Все в совокупности дает прекрасно вооруженную машину ,способную решать практически любые задачи на поле боя, от поддержки пехоты в обороне, до штурмовки хорошо укрепленных позиций противника.

У машины имеется и большой потенциал для модернизации.

При размещении заказов на «Мистрали» (десантные корабли-вертолётоносцы), было принято решение о создании специально для этих кораблей палубных вертолетов на основе Ка-52. Конструкторы выполнили свою задачу, получившийся аппарат отвечал всем требованиям как флота ,так и армии. Одна беда, «Мистралей» они так и не дождались.

Ка-52 вооружение

Это не помешало пустить в небольшую серию ударные вертолеты флотского типа, используемые теперь для охраны флагманских кораблей, патрулирования и разведки.

Ка-52 в эксплуатации

Поставленные на вооружение вертолеты несут службу в полках, расбросанных по всей стране. Отзывы у пилотов о машинах положительные, отмечается высокая эффективность, относительная простота управления и возможность обучения пополнения.

К сожалению, за время эксплуатации было потеряно две машины.

Причины падений аппаратов в технических неисправностях. Впрочем, на такой крупный парк машин, всего их восемьдесят одна, две аварии небольшой показатель.

Использовались Ка-52 и в войнах. Боевое крещение Аллигатор получил в Южной Осетии во время августовской войны. Особенно проявить себя ему не пришлось, причина в специфике этого конфликта. Боевые действия длились недолго, а грузинская армия не проявляла особого рвения в боях.

Ка 52 - аллигатор

Другим крупным вооруженным конфликтом стала Сирия. Небо над авиабазой Хмейним патрулируется, в том числе, этими машинами.

По данным на начало 2018 года, не было потеряно или серьезно повреждено ни одной рассматриваемой машины. Косвенно можно назвать причину в «грозности» Ка-52. Могучее вооружение при солидной броне, а так же «навороченная» электроника делает Аллигатора сложной целью, не по зубам многих террористов или иных противников российских военных.

По этим, и некоторым другим признакам, можно сказать о популярности данного вертолета.

Ка-52, разработка особого в среде вертолетчиков КБ, впитала в себя все мысли и идеи по последнему слову техники. Линейка камовских ударных вертолетов, от «Черной Акулы» до «Аллигатора», не останавливается. История Ка-52 далека от своего завершения, будут и модификации, будут и новые модели на его основе. В этом нет сомнения.

Видео

Александр Младенов о вертолете Ка-52 «Аллигатор»


Известный зарубежный авиационный обозреватель Александр Младенов посвятил большую статью ударному вертолету Ка-52. Как обычно, П.2 не поленился перевести интересный и содержательный текст.

В декабре 2010 г. руководство российской армейской авиации сообщило о долгожданном принятии на вооружение боевого вертолета Ка-52 «Аллигатор», а первые поставки в строевую часть состоялись в мае 2011 г.

В августе 2003 г. тогдашний главком ВВС В. Михайлов публично подтвердил готовность ВВС изыскать средства на разработку боевого вертолета нового поколения. Не один, а два боевых вертолета должны были поступить на замену сильно загруженных и изношенных вертолетов Ми-24. Информированные обозреватели сначала решили, что это заявление является очередной пиар-акцией российских военных или в лучшем случае искренним выражением тайной мечты генерала. Но сегодня, спустя девять лет после этого события, мечта сбылась и армейская авиация, входящая в состав ВВС России, получает три типа боевых вертолета: Ка-52, Ми-28Н и Ми-35М.

Двухместный вертолет соосной схемы Ка-52 (код НАТО: «Hokum-B») является наиболее совершенным из всей троицы. Изначально планировалась закупить для российских ВВС ограниченное число этих вертолетов, которые должны были поддерживать силы специальных операций, но в итоге численность Ка-52 в армейской авиации превысит таковую Ми-28Н.

Ка-52 может применять тяжелые системы управляемого и неуправляемого оружия, оснащен современным (по крайней мере, по нынешним российским стандартам военной электроники) круглосуточным обзорным комплексом и системой обмена данными. Этот двухместный вертолет позиционируется как особенно эффективный в нерегулярных боевых действиях (противопартизанской войне — и намного более приспособленный для этого, чем его предшественник, одноместный Ка-50, а также устаревший Ми-24), а также весьма эффективный для борьбы с танками и непосредственной поддержки войск.

Начальная партия из 12 Ка-52 для армейской авиации была заказана в 2009 г., и в декабре 2010 г. первые четыре вертолета были приняты заказчиком и переданы в 344-й Центр боевого применения и боевой подготовки в Торжке. Эти вертолеты использовались для подготовки инструкторов, которые будут обучать летчиков строевых частей. Другой задачей Центра является разработка новых тактических приемов для «Аллигатора». Оставшиеся восемь вертолетов из этой партии были переданы в 2011 г. в первую строевую эскадрилью, перевооружившуюся на новый тип и приписанную к 575-ой авиабазе в Черниговке на Дальнем Востоке. К октябрю 2011 г. эскадрилья насчитывала 12 вертолетов. В производстве находятся новые вертолеты из партии в 36 вертолетов, четыре из них были произведены в 2011 г. Последние вертолеты из этой партии планируется передать заказчику к концу 2013 г.

Сообщалось, что в конце 2011 г. закончились государственные совместные испытания Ка-52 и что вертолет имеет полностью доведенную авионику, которая включает в себя миллиметровую РЛС «Арбалет-52», круглосуточную гиростабилизированную оптико-электронную систему ГОЭС-451 и полностью работоспособный бортовой комплекс обороны «Витебск». Хотя ни одна из этих современных систем не была установлена на вертолеты первой партии, переданные в конце 2010 — начале 2011 г., есть планы по их установке на эти вертолеты.

Предшественник Ка-52

Вертолет Ка-50 (код НАТО «Hokum») совершил первый полет в 1982 г., а в начале 1990-х гг. он был выбран в качестве нового ударного вертолета для российских ВВС, который был призван дополнить, а потом и заменить Ми-24. Ка-50 был принят на вооружение в 1995 г., в том же году первый вертолет поступил на вооружение ЦБПиПЛС в Торжке. Вскоре финансирование закончилось, в результате в 1990-е гг., вероятно, было произведено только четыре Ка-50.

Еще четыре вертолета были поставлены в 2008 и 2009 гг. Два Ка-50 применялись в Чечне в период с декабря 2000 по март 2001 г. Основная причина, по которой вертолеты были направлены туда, заключалась в том, что КБ Камова и ВВС хотели оценить соосную схему нового боевого вертолета в реальных боевых условиях. Вертолеты совершили в Чечне 14 боевых вылетов, в ходе которых совершили более ста заходов на цель, израсходовав 929 80-мм НУРС и 16 30-мм снарядов, а также три ПТУР «Вихрь-1». Все выпущенные боеприпасы поразили свои цели.

Развитие

Разработка двухместной версии базового одноместного Ка-50 началась в 1994 г. под руководством генерального конструктора КБ Камова С.В. Михеева. Он известен как отец Ка-50 и является самым долго работающим главным конструктором в современной российской авиационной индустрии, возглавляя КБ Камова на протяжении более 40 лет.

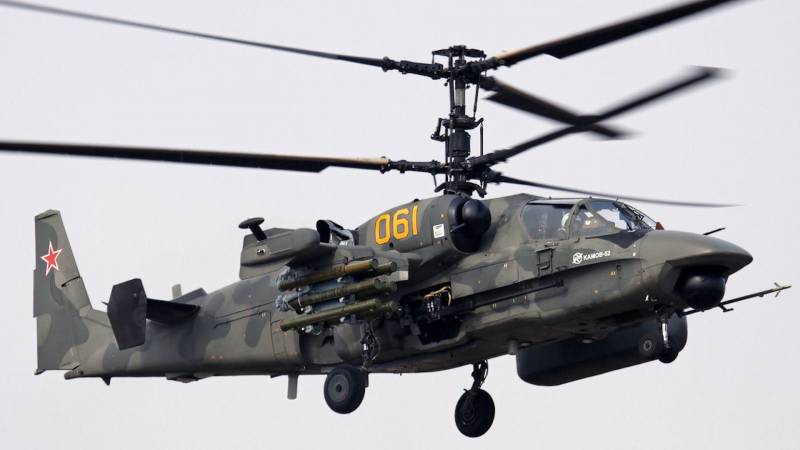

Прототип Ка-52 с серийным номером «061» совершил первый полет 25 июня 1997 г. под управлением шеф-пилота КБ Камова А. Смирнова. Вертолет интенсивно использовался для проведения различных испытаний, а также участвовал в рекламных акциях. Поэтому состав датчиков и БРЭО мог меняться несколько раз в году. В 2003 г. он завершил государственные летные испытания по подтверждению заявленных летных характеристик. В 2006 г. министерство обороны России выделило средства на развитие различных систем вертолета, а также создание производственной линии на ААК «Прогресс» в г. Арсеньеве.

Второй прототип Ка-52 («062»), построенный на «Прогрессе», впервые поднялся в воздух в июне 2008 г., а третий прототип («063»), который стал первым предсерийным вертолетом, совершил первый полет в октябре того же года. За ним последовало еще три экземпляра (№№ «051-053»), и все вертолеты приняли участие в заключительном этапе государственных совместных испытаний вертолета, которые проводились российскими ВВС при участии КБ Камова и успешно завершились 20 ноября 2011 г. Это дало возможность приступить к полномасштабному выпуску вертолета, оснащенного РЛС, системой обмена данными и двумя типами ПТУР.

Соосная схема винтов, на которой специализируется КБ Камова, позволяет вертолету иметь меньшие размеры и вес по сравнению с вертолетами обычной схемы. При сравнении вертолетов с соосной и обычной схемой идентичной массы и одинаковой мощности двигателей, можно увидеть, что размеры вертолета соосной схемы на 35—40% меньше. Отсутствие рулевого винта означает отсутствие приводов хвостового руля и соответствующей трансмиссии, которые тянутся за пределы ометания несущего винта. Это является важным фактором для безопасности полета и боевой живучести.

Э.А. Петросян, заместитель главного конструктора КБ Камова, объяснял: «При сравнении уровня безопасности вертолетов соосной и классической схем следует учитывать многочисленные факторы, такие как надежность, прочность, сопротивление усталостным явлениям и боевая живучесть. Следует отметить важность «человеческого фактора» в обеспечении безопасности полета. В этом отношении соосная схема Ка-52 имеет преимущества благодаря простоте управления, лучшей маневренности, а также более высоким аэродинамическим характеристикам по сравнению с вертолетами классической схемы. Более того, потеря киля или руля направления, например, из-за жесткой посадки в режиме авторотации, не сильно повлияет на безопасность полетов».

При проектировании Ка-52 изначальная задача заключалась в достижении максимальной унификации с Ка-50. В итоге ее уровень достиг 85%, а первые партии серийных Ка-52 были построены с использованием задела Ка-50 по фюзеляжам и комплектующим.

Защита экипажа и размещение пилотов «бок о бок»

Ка-52 является единственным боевым вертолетом в мире, в котором применено размещение членов экипажа «бок о бок». Это сделано в результате обобщения практики летчиков-испытателей торжковского ЦБПиПЛС, имеющих огромный налет и опыт боевого применения Ми-8 («бок о бок») и Ми-24 («тандемное расположение»). Признанный шеф-пилот КБ Камова и бывший военный летчик-испытатель А.С. Папай, имеющий налет более 7700 часов, поддерживает мнение своих предшественников: «Могу подтвердить, что когда летчики располагаются бок о бок, взаимодействие происходит быстрее, удобнее и проще по сравнению с тандемной схемой. В большинстве случаев они понимают друг друга вообще без слов, используя только жесты — это так называемое «чувство локтя»«. Его мнение также разделяют и имеющие боевой опыт ветераны Федеральной Службы Безопасности, в ходе контртеррористической операции в Чечне выполнявшие в условиях сложного рельефа чрезвычайно успешные ночные вылеты на модифицированном вертолете Ми-8МН, вооруженном ракетами и способном применяться круглосуточно. Они оценили расположение пилотов «бок о бок» благодаря лучшему контролю за обстановкой и намного более эффективному обмену информацией в ходе напряженных вылетов при поиске и уничтожении управляемым вооружением хорошо замаскированных целей.

Кабина пилотов Ка-52 отличается от Ка-50. Изогнутое боковое остекленение пилотской кабины Ка-52 выдерживает попадания пуль калибра 12,7-мм, дополнительная защита обеспечивается за счет накладных боковых броневых плит. Дополнительная защита обеспечивается размещением пилотов бок о бок, тем самым они закрывают друг друга от осколков снарядов и ракет, летящих сбоку. Этот звучащий жестоко принцип является детищем генерального конструктора С. Михеева. Такой подход повышает вероятность того, что хотя бы один член экипажа выживет при подрыве вражеского боеприпаса сбоку вертолета. При традиционном расположении пилотов риск для них значительно выше.

По словам Михеева, носовая часть вертолета защищена от снарядов калибра до 20 мм, и он утверждает, что масса брони в наборе Ка-52 меньше, чем на имеющем такую же защиту вертолете тандемной схемы. Дополнительная защита прикрывает наиболее уязвимые части вертолета: к примеру, лопасти винта выдерживают попадания 20-мм снарядов. Другие меры безопасности включают в себя испытанные катапультируемые кресла пилотов К-37-800 (также установленные на одноместном Ка-50), которые обеспечивают одновременное покидание вертолета обоими летчиками. При вынужденной посадке шансы экипажа на выживание повышаются за счет комбинации из жесткого энергопоглощающего шасси и ударопрочных кресел.

Улучшенный прицельный комплекс

На Ка-52 установлен интегрированный бортовой комплекс электронного оборудования с открытой архитектурой «Аргумент-52» (также известный как БРЭО-52), который базируется на интерфейсе ГОСТ Р 52070-2004 (эквивалент стандарта Mil-Std-1553B). В распоряжении пилотов находятся пять цветных ЖК-дисплеев на приборной доске плюс один монитор меньших размеров между ног на месте левого летчика. Также имеется индикатор на фоне лобового стекла ИЛС-31 для левого пилота, который используется для пилотирования вертолета и наведения оружия по курсу. Система нашлемного целеуказания для наведения бортового оружия находится на стадии разработки, но до сегодняшнего момента российская электронная промышленность так и не смогла создать подобные системы, сопоставимые с западными аналогами.

Гиростабилизированная оптико-электронная система ГОЭС-451 производства УОМЗ установлена в носовой части вертолета и оснащена ТВ-камерой (с широким и узким полем зрения), тепловизором, лазерным дальномером-целеуказателем, датчиком лазерного облучения и системой наведения ПТУР. В окончательном варианте на Ка-52 слева от ГОЭС-451 установлен меньший по размеру «шарик» системы ТОЭС-520, которая имеет ТВ-камеру и тепловизор, применяемые для ночных полетов. Освещение кабины позволяет применять очки ночного видения, пилоты Ка-52 обеспечиваются очками ночного видения 3 поколения ГЭО-ОНВ-1-01К, разработанными компанией «Геофизика-НВ».

РЛС «Арбалет-52» Х-диапазона (длина волны — 8 мм) разработана компанией «Фазотрон-НИИР» и применяется для полетов ночью и в плохих метеоусловиях, обеспечивает обнаружение препятствий и позволяет осуществлять полет на сверхмалых высотках и в режиме картографирования местности и выявления целей. РЛС обладает возможностью индикации движущихся целей и может применяться на минимальных высотах от 10 до 50 метров.

По словам Михеева, «интеграция РЛС прошла на удивление гладко благодаря значительному опыту работы с РЛС, который наша компания накопила в ходе разработки морских вертолетов Ка-25 и Ка-27. Мы отказались от идеи размещения РЛС в надвтулочном обтекателе, так как установка РЛС в носовой части дает определенный выигрыш в массе вертолета. Например, нет ограничений по размеру антенной решетки и массогабаритных характеристик приборного оборудования РЛС. Кроме того, здесь намного меньше ощущаются вибрации».

Летные испытания РЛС «Арбалет-52» на первом прототипе Ка-52 в 2004 г. подтвердили проектные характеристики. Хотя у РЛС нет возможности автоматического распознавания цели, этот режим может быть добавлен в будущем. По словам летчиков, режим индикации движущихся целей также функционировал хорошо.

Управляемое вооружение

По словам Михеева, по сравнению с Ка-50 на Ка-52 может применяться намного более обширный арсенал. Для этого на вертолете имеется четыре основных точки подвески, а когда надо подвесить сдвоенные пусковые установки «Стрелец» с ракетами «воздух-воздух» Игла-В, они монтируются на дополнительной паре точек подвески рядом с законцовками крыла.

Системы «воздух-земля» включают доступную и проверенную ПТУР «9М120-1 Атака» и «Вихрь-1». «Атака» применяется из пакета, состоящего из шести контейнеров. Изначально система наведения была радиокомандной, но затем ее заменили на лазерную, для которой используется ГОЭС-451. Ка-52 в основном будет применять модификацию 9М120Ф, оснащенную фугасной / термобарической БЧ для поражения живой силы на открытом пространстве и в укрытиях, имеющей дальность стрельбы 6 км.

ПТУР 9А4172 «Вихрь-1» имеет дальность стрельбы до 10 км, и является основным оружием для поражения бронированных целей. Ракета применяется с подвесной установки АПУ-6 на шесть ракет (вертолет может нести до двух АПУ-6), она оснащается тандемной БЧ, способной пробить до метра брони за системой активной защиты. ПТУР оснащается ударным и неконтактным взрывателями, в зависимости от типа цели пилот может выбрать тип взрывателя. При использовании неконтактного взрывателя «Вихрь» может использоваться в качестве эффективного оружия в классе «воздух-воздух», способный поражать цели, движущиеся со скоростью до 800 км/ч.

Другой системой ПТУР, которая может быть установлена на Ка-52, является двухступенчатая ракета большой дальности «Гермес-А», испытательный запуск которой с Ка-52 впервые имел место в 2003 г. Это очень крупная система — транспортно-упаковочный контейнер имеет длину 3,5 метра и весит 107 кг. Система может применяться по принципу «выстрелил, наблюдал, откорректировал» и «выстрелил-забыл». Он оснащена тандемной фугасной БЧ. Кроме бронецелей, ПТУР может применяться для поражения укрепленных укрытий, кораблей и самолетов. На Ка-52 может быть подвешено до четырех ракет «воздух-воздух» 9М39 «Игла-В», оснащенных ИК ГСН и применяемых в пусковых установках на две ракеты.

Неуправляемое, но потрясающе точное оружие

Неуправляемое оружие в арсенале Ка-52 представлено 80-мм и 122-мм НУРС, которые запускаются из 20 и 5 ракетных блоков. По словам Папая, 80-мм НУРС С-8 показали себя очень точным оружием при использовании с Ка-50/52 благодаря сочетанию устойчивой платформы и высокоточному прицельному комплексу. По его словам, «при запуске с Ка-52 недорогой НУРС С-8 уже не может считаться оружием, которое применяется по площадям, теперь это уже высокоточное оружие». Обычно НУРС С-8 применяется с дистанции в 1,5 км.

Вертолет также может применять бомбы массой 250 кг и 500 кг, контейнеру КМГУ-2, и подвесной пушечный контейнер УПК-23-250. Кроме того на вертолете установлена 30-мм пушка 2А42 на пушечной установке НППУ-80 с ограниченной подвижностью (боекомплект 460 снарядов). Комплекс оснащен гидравлическим приводом, который позволяет отклонять пушку на 3,5° вверх и 37° вниз. Горизонтальная наводка осуществляется за счет разворота всего вертолета, но скорость его разворота сопоставима со скоростью поворота пушечной установки вертолета Ми-28Н. НППУ-80 считается весьма точным оружием как в подвижном, так и зафиксированном режимах. По словам Попая, «мы в ходе обычных тренировок достигаем точности на уровне 1.2-1.4 углового мил, то есть на дальности 1000 метров снаряды попадают в цель размером 1,5м Х 1,5 м».

Пушка 2А42 была выбрана благодаря своей надежности, в особенности в условиях запыленности и грязи, а также благодаря возможности использовать боеприпасы сухопутных войск. Ее скорострельность составляет 900 выстрелов в минуту в скорострельным режиме и 200-300 выстрелов в медленном, также имеется режим стрельбы одиночными снарядами. Благодаря высокой скорости снаряда (980 м/с) и его относительно большой массе, что приводит к большому кинетическому эффекту, 2А42 является одной из самых мощных в мире пушек , установленных на вертолетах, если не самой мощной. На дальности 1500 метров бронебойный снаряд имеет бронепробиваемость в 15 мм при угле встрече в 60°. Максимальная эффективная дальность стрельбы составляет 4000 метров.

Будущее Аллигатора выглядит многообещающим

В 2011 г. Министерство обороны решило закупить дополнительное число Ка-52, подписав контракт на 140 вертолетов, последние из которых должны быть поставлены в 2020 г. Максимальная производственная мощность «Прогресса» составляет 24 вертолета в год (в 2011 г. было выпущено 12 вертолетов, в 2012 и 2013 гг. выпуск должен возрасти до 15 единиц). По состоянию на сентябрь 2011 г. «Прогресс» выпустил 17 Ка-52 (включая два прототипа и три предсерийных вертолета), и еще 12, как представляется, находились на различных этапах сборки.

Ка-52 также рассматривается в качестве нового ударного вертолета для использования с УДК «Мистраль». Первый прототип Ка-52 проходил испытания на палубе французского УДК Mistral в ходе его визита в Санкт-Петербург в декабре 2009 г. Морской вариант вертолета Ка-52К будет оснащен складывающимися лопастями и крыльями, усиленным шасси, системой жизнеобеспечения экипажа в море и антикоррозийной обработкой фюзеляжа и оборудования. На нем в носовой части также будет установлена новая РЛС сантиметрового диапазона обзора и целеуказания ПКР Х-35. В августе 2011 г. корпорацией «Фазоторон-НИИР» было объявлено о разработке новой РЛС с ФАР для Ка-52К на базе РЛС «Жук-АЭ». К испытаниям первого прототипа планируется приступить в 2012 г.

Авиационное крыло каждого из четырех УДК «Мистраль» будет состоять из восьми боевых и восьми десантно-штурмовых вертолетов. ВМФ России будет нуждаться в минимум 40 новых боевых вертолетах, и, по словам Михеева, первые серийные Ка-52К планируется поставить в войска в конце 2014 — начале 2015 гг., что должно совпасть в датой передачи первого УДК «Мистраль».

Он также считает, что Ка-52 имеет хорошие экспортные перспективы, добавляя, что на нем может быть установлено новое оборудование и авионика западного образца. Начало эксплуатации Ка-52 в армейской авиации России значительно улучшит шансы на подписание экспортных контрактов, а российские СМИ сообщали о имеющемся интересе к вертолету со стороны многих стран.

Ка-52 «Аллигатор» против лучших ударных вертолетов мира

Ка-52 «Аллигатор» является лучшим ударным вертолетом в мире. Его нетрадиционная компоновка, фантастическая маневренность и мощное оружие оставляют далеко за флагом даже легендарный АН-64 Apache, не говоря о других машинах. Подробности в нашем обзоре.

Невидимый дракон

Ударный вертолет Changhe Z-10 — один из немногих образцов китайской военной техники, созданный собственными силами. Ну или почти. Такое решение было вызвано невозможностью (из-за введенных США санкций) купить современный боевой вертолет за рубежом и скопировать его по обыкновению. Впрочем, когда Z-10 обрел очертания и характеристики, выяснилось, что заграница все-таки помогла Китайскому вертолетостроительному институту.

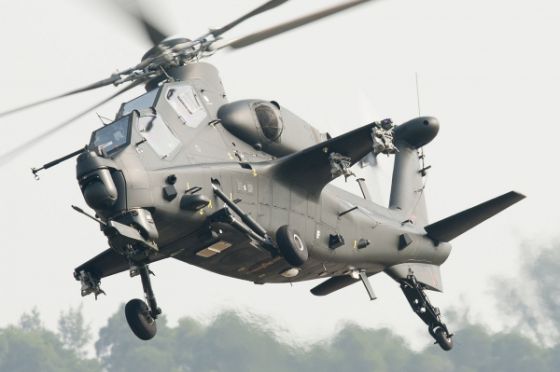

Вертолет Changhe Z-10
Источник: wikimedia.org

Не имея современных турбовальных двигателей, КНР купила 10 моторов для опытной партии вертолетов у «Пратт-Уитни Канада» — дочерней структуры United Technologies Corp., жестоко оштрафованной американскими властями за поставки военных технологий в Китай. На серийных образцах Z-10 установлены, по официальной информации, двигатели китайского производства, разработанные с участием российских и украинских специалистов.

Французская компания «Еврокоптер» разработала главный ротор, а итальянская «Агуста» — трансмиссию. Эмбарго удалось обойти, поскольку по документам узлы создавались для гражданского вертолета. А когда появились первые фотографии китайского вертолета, стало очевидно, что конструкторы Поднебесной изобрели Апач, граненый фюзеляж которого намекает на применение стелс-технологий.

Вертолет оборудован электродистанционной системой управления и «стеклянной кабиной», где показания приборов, аэронавигационная и боевая обстановка выводятся на многофункциональные дисплеи. Есть в нем и нашлемная прицельно-информационная система. В носовой части Z-10 установлены инфракрасная камера, лазерный дальномер и камера для ночных полетов.

Основным вооружением Changhe являются восемь противотанковых управляемых ракет HJ-10, аналог американской ПТУР AGM-114 «Хеллфайр». Также вертолет оснащен 30-миллиметровой пушкой в носовой турели, неуправляемыми реактивными снарядами и легкими ракетами «воздух-воздух» для защиты от воздушного нападения. В общем, американские технологии 30-летней давности, приводимые в движение маломощными двигателями, могут произвести впечатление на соседей (у которых и такого нет), но не способны реально противостоять лучшим машинам в этом классе.

Африканский крокодил

Южноафриканский Super Hind, производимый компанией ATE, является одной из многочисленных модернизаций советского Ми-24, сотнями поставлявшегося в развивающиеся страны. История конкретно Хинда началась с 40 алжирских вертолетов, переданных ЮАР для обновления. По сравнению с Ми-24 его африканский потомок имеет измененную носовую часть. Улучшен обзор из кабины, установлено новое радиоэлектронное оборудование. Центровка машины сместилась назад, в связи с чем улучшилась маневренность — особенно при полете на сверхнизких высотах с огибанием препятствий.


Вертолет Ми-24 Super Hind MkIII военно-воздушных сил Алжира. Источник: militaryphotos.net

Вес машины уменьшился на две тонны. Экипаж защищен кевларовой броней и снабжен многофункциональными дисплеями для получения оперативной информации. Советскую 30-миллиметровую пушку в носовой части вертолета сменила 20-миллиметровая южноафриканская с большими скоростями и углами наведения. В топовой комплектации Super Hind оснащен нашлемным визиром, позволяющим пилоту взглядом управлять как обзорно-прицельной системой, так и вооружением.

Вертолет способен использовать большую номенклатуру российского и южноафриканского оружия. Основным ударным вооружением являются ПТУР Ingwe — восемь ракет могут размещаться в двух пусковых установках под крыльями. На испытаниях было выпущено более 400 ПТУР и 90 процентов из них поразили цели.

Достойная машина, а для африканского континента просто первоклассная. Но, несмотря на все свои достоинства, Ми-24 (Крокодил на военно-воздушном сленге) — машина вчерашнего дня. В особенности, если летают на ней не русские парни.

Пластмассовый тигр

Созданию итало-франко-германского ударного вертолета Eurocopter Tigеr помешал развал Советского Союза и вывод советских войск из Германии. Вероятность того, что «русские придут» резко снизилась и Германия тут же уменьшила вдвое план по закупке Тигров. Затем Франция переключила финансовые потоки с еврокоптера на свой собственный, получивший имя Жаффе (Кочет). Тем не менее в 1994 году проект машины был окончательно утвержден и она пошла в производство.


Ударный вертолет Tiger
Источник: EPA

Фюзеляж и крыло «Тигра» из углепластика, обтекатели из стекловолокна и кевлара. Большое внимание уделено живучести — вертолет без проблем переносит попадания 23-миллиметровых снарядов ЗСУ «Шилка». Редуктор трансмиссии способен 30 минут проработать без смазки, а избыточная прочность делает его нечувствительным к попаданию 12,7-миллиметровых пуль. Неубирающееся трехстоечное шасси способно выдержать жесткую посадку с вертикальной скоростью до 6 метров в секунду.

Кабина двухместная, тандемная: впереди сидит пилот, за ним оператор. Сиденья у них ударопоглощающие и бронированные. Tiger оказался первым серийным вертолетом с жидкокристаллическими дисплеями, позволяющими считывать показания при любом освещении. Комбинированная система оповещения об угрозе чувствительна как к радиолокационному облучению, так и лазерным лучам. Экипажу полагаются нашлемные прицелы для управления оружием.

Что до самого вооружения, то оно у каждой страны-участницы проекта свое. Общая только 30-миллиметровая автоматическая пушка. На четырех точках подвески под крыльями Tiger может нести восемь франко-германских ПТУР HOT или столько же «Хеллфайров» и по четыре оборонительных зенитных ракеты «Мистраль» или «Стингер». Вместо ПТУР можно подвешивать блоки с 22 неуправляемыми ракетами, крупнокалиберные пулеметы и дополнительные топливные баки.

Несмотря на высокие технологии и общую культуру производства судьбу еврокоптера завидной не назовешь. Министерство обороны Германии признало Tiger негодным для использования в связи с многочисленными дефектами и недоработками. 22 машины, вооруженные AGM-114 «Хеллфайр», приобрела Австралия для последующей модернизации и адаптации. Интерес к покупке вертолетов проявляли Индия и Саудовская Аравия, но сделки не состоялись.

Вождь апачей

Армейская авиация США, Великобритании, Израиля, Нидерландов и Японии использует различные модификации легендарного AH-64 Apache. Согласно сформулированному в 1972 году техзаданию министерства обороны США новая машина должна была бороться с танками в условиях активного противодействия ПВО и РЭБ в любое время суток и при любой погоде, обладать хорошей маневренностью, высокой живучестью и автономностью. В разработке ударного вертолета участвовали все вертолетные и ряд самолетных фирм США, на его доводку ушло 12 лет, на вооружение Apache был принят в 1984 году.


Ударный вертолет WAH-64D Apache (Великобритания,США)
Источник: backus.ru

Передние кромки лопастей несущего винта из титана — он выдерживает легкие касания деревьев и других препятствий, что необходимо на бреющем полете с огибанием препятствий. Два турбовальных двигателя мощностью по 1625 лошадиных сил разнесены и взаимозаменяемы. Для снижения уровня шума хвостовой винт сделан Х-образным, а лопасти его установлены под разными углами: каждая из них подавляет часть шума, производимого предыдущей. Основные стойки неубирающегося шасси снабжены мощными амортизаторами, способными поглотить энергию удара при аварийной посадке с вертикальной скоростью 12 метров в секунду.

Основным вооружением АН-64 являются ПТУР «Хеллфайр», работающие по принципу «пустил и забыл». Прицельно-навигационная система автоматически захватывает цели и обстреливает их. Вращающийся в двух плоскостях модуль на носу вертолета имеет инфракрасную и телевизионную камеры, а также лазерный дальномер. Другая система позволяет летать вслепую на любой высоте. Информация от ее сенсоров выводится на цветной дисплей и нашлемный индикатор.

Боевое крещение Апачи получили в Ираке. Именно эти вертолеты совершили первые выстрелы «Бури в пустыне», выпустив в ночь на 17 января 1991 года «Хеллфайры» по двум иракским радарам системы ПВО в пригородах Багдада. Обе РЛС были уничтожены. Далее АН-64 осуществляли поддержку наземной операции, расстреливая иракские танки. По разным данным, Апачи сожгли от 278 до 500 боевых машин.

Во время второй войны в Ираке и его оккупации американскими войсками стали выявляться слабые места вертолета. АН-64 защищен от огня пулеметов и малокалиберных зенитных пушек, но беззащитен перед ПЗРК — в особенности при полетах на малой высоте над городскими кварталами, где вертолет не успевает выполнить противозенитный маневр. В общей сложности в Ираке было потеряно около полусотни Апачей — часть из них партизаны сожгли, обстреливая из минометов места дислокации американских ВВС.

Сейчас на вооружении стоит модификация Longbow. От прежней ее отличают мощный, расположенный над несущим винтом радар и усовершенствованная электроника. В частности, интегрированная система управления огнем позволяет одному вертолету из группы наблюдать за целями и наводить на них ПТУРы, выпускаемые другими машинами из укрытия.

Симметричный ответ

Как бы ни был хорош Апач — а он действительно хорош и останется основным ударным вертолетом НАТО на ближайшие десятилетия, — ему далеко до российского Ка-52 «Аллигатор». Сравнивать их попросту некорректно, поскольку это машины разных поколений — как Фарман и ПАК ФА: задачи одни и те же выполняют, но разница очевидна.


Двухместный боевой вертолет Ка-52 «Аллигатор»
Источник: http://www.russianhelicopters.aero/

Благодаря соосной схеме с двумя несущими винтами Ка-52 обладает фантастической маневренностью — он может лететь задом со скоростью 130 километров в час, боком — 100 километров в час. Максимальная скорость «Аллигатора» тоже лучшая в классе — 370 км/ч. Машина способна выполнять пилотаж, недоступный вертолетами классической компоновки. Чего стоит одна фигура «Воронка», когда Ка-52 кружит над целью, будучи постоянно развернут к ней носом и поливая непрерывным огнем. Вертолет способен выполнять и самолетный пилотаж: бочку, косую петлю и другие элементы.

Соосные винты обеспечили Ка-52 настоящую всепогодность — он может лететь против урагана со скоростью 140 километров в час, четко выдерживая по спутниковой навигации маршрут и местоположение. Взлетная мощность каждого из двух двигателей 2500 лошадиных сил, при отказе одного мотора другой выдает до 2800. Есть режим выхода из помпажа и автоматический запуск после остановки мотора в воздухе.

Обзорно-пилотажная и поисково-прицельные системы интегрированы в единый цифровой комплекс с бортовой вычислительной машиной, комплексом обороны и тремя радиостанциями. Ка-52 способен засекать, сопровождать и обстреливать цели (в том числе малозаметные) в любое время суток и в густом тумане. Бортовая электроника имеет открытую архитектуру, позволяя при необходимости устанавливать новое программное обеспечение без замены «железа».

Вооружен «Аллигатор» ПТУР «Вихрь» с лазерной системой наведения и тандемной боевой частью. Ракета пробивает 900-миллиметровую броню, не обращая внимания на активную защиту. Первая ступень боеголовки отражается защитой, а вторая прожигает любой танк с любой проекции, устраивая внутри локальный ад. Серией «Вихрей» вертолет накрывает четыре мишени за 30 секунд. У американцев подобные характеристики есть пока только на бумаге — в перспективной системе, заказанной DAPRA.

Для расправы над легкобронированными целями, радарами и зенитными установками у Ка-52 имеется 30-миллиметровая автоматическая пушка. Расположена она у центра масс, что повышает точность стрельбы, скорость и маневренность машины. Снаряды пробивают 15-миллиметровую броню на дистанции 1500 метров при угле встречи 60 градусов — недостижимый показатель в мире. Ни одна другая авиапушка в мире на такое не способна.

Кабина «Аллигатора» бронирована, топливная система защищена от взрыва и пожара. Эксперименты показали, что вертолет может продолжать полет даже при полном разрушении хвостового оперения, в то время как Апач при повреждении рулевого винта выходит из-под контроля. При отказе обоих двигателей Ка-52 планирует на авторотации. Жесткую посадку компенсируют амортизаторы и стойки шасси, бронированная носовая часть и сминаемые блоки под сиденьями. Катапультируемые кресла разработаны с учетом вертолетной специфики. В аварийной ситуации полосы взрывчатки разрывают остекление кабины, а лопасти винтов отстреливаются.

Министерство обороны России заказало 240 вертолетов Ка-52, более 50 уже поступило в войска. Сто с лишним «Аллигаторов» примет на вооружение военно-морской флот — для поддержки десантов и охоты на корабли малого и среднего тоннажа.

Антон Валагин

Ка-52: «Аллигатор», сын «Черной акулы»

Ка-52: «Аллигатор», сын «Черной акулы»
6 декабря 1996 на авиасалоне «Аэро-Индия» в городе Бангалор состоялась презентация первого советского командно-ударного вертолета ОКБ Н.И.Камова Ка-52, получившего название «Аллигатор». В конце нынешнего десятилетия он станет одним из главных ударных средств армейской авиации.

Маневр в условиях низкого бюджета

Перестройка, а затем и буйный период первоначального накопления капитала спутали ОКБ Камова все карты. В 1984 году здесь начали реализовывать проект «В-60», который предполагал создание командного вертолета, предназначенного для ведения разведки на поле боя, выдачи целеуказания и обеспечения групповых действий боевых ударных вертолетов типа Ми-26 и Ка-50. Однако финансирование резко иссякло, и стало понятно, что разработку принципиально новой машины ОКБ не потянет.

Был принят компромиссный вариант, который, как показали результаты его реализации, оказался даже лучше первоначально запланированного. Было решено глубоко модернизировать ударный Ка-50 «Черная акула», дополнив его функцией командного вертолета. С этой целью на машине был установлен специализированный оптико-электронный и радиолокационный комплекс. А это в свою очередь «подтянуло» и боевые возможности Ка-52 как ударного вертолета, предоставив ему возможность вести боевые действия в любых погодных условиях и в любое время суток.

Также было добавлено второе место для оператора-штурмана. При этом компоновка кабины, избранная генеральным конструктором Сергеем Викторовичем Михеевым, оказалась уникальной, нигде более не встречающейся. Два члена экипажа были размещены рядом, «бок о бок», а не один за другим с возвышением второго кресла над первым. Таким образом, сразу убивались три зайца. Во-первых, повышалась слаженность работы экипажа. Во-вторых, не потребовалось устанавливать вторую приборную панель. В-третьих, повышалась выживаемость машины. При боковом попадание снаряда в кабину, осколки принимал на себя один из членов экипажа, заслоняя собой второго. Это, конечно, может показаться жестоким, однако у войны своя логика и своя нравственность.

И на суше, и на море

Первый опытный образец, построенный в разгар «лихих девяностых» был на 85% сделан из узлов Ка-50. И в декабре 1996 года, когда машина еще ни разу не поднималась в воздух, вертолет представили на индийском авиасалоне. Поскольку «Аллигатор» был продолжением линии «Черной акулы», о достоинствах которой все были прекрасно осведомлены, то он был воспринят специалистами как очередной прорыв российских вертолетостроителей.

Ка-52: «Аллигатор», сын «Черной акулы»

На снимке: боевой вертолет Ка-50, прозванный среди профессиональных военных «Черной акулой» /Фото: Роман Денисов /ТАСС

Однако когда летом следующего года дело дошло до полетов первого опытного образца, выяснилось, что по летным характеристикам он несколько проигрывает Ка-50. И это было предсказуемо, поскольку был увеличен вес машины, а также расширена кабина в связи с установкой второго кресла. Но с этим недостатком вскоре справились, установив более сильный двигатель ВК-2500 ОКБ Климова со взлетной мощностью, равной 2500 л.с. и 2700 л.с. – с чрезвычайной.
Вполне понятно, что громадное значение для командного вертолета имеет навигационное, радиолокационное и связное оборудование. И конструкторы, чтобы сделать верный выбор на первом образце установили сразу несколько обзорно-прицельных систем с целью выбора наиболее оптимального варианта оборудования.

Несмотря на неполное финансирование проекта, работы по созданию «Аллигатора» не прерывались. Летные испытания винтокрылой машины, начавшиеся летом 1997 года, потребовали от конструкторов внесения ряда изменений как в конструкцию, так и в приборное оснащение.

Так, например, была существенно переработана геометрия носовой части фюзеляжа, что позволило довести аэродинамику вертолета до уровня Ка-50. Теперь немного потяжелевший Ка-52 способен выполнять тот же самый набор уникальных фигур пилотажа. К ним относится, например, «воронка»: вертолет перемещается в боковом полете по широкому кругу над наземной целью с наклоном вниз и с точным прицелом на нее. Что позволяет эффективно уклоняться от средств ПВО.

Доводка Ка-52 до его нынешнего уровня, можно сказать, идеального командно-ударного вертолета продолжалась до 2006 года. В 2008 году началось серийное производства «Аллигатора». На вооружение армейской авиации он поступил в 2011 году. На настоящий момент в ВВС России эксплуатируются 68 этих вертолетов. Согласно контракту с Оборонпромом ОКБ Камова поставит в российскую армию 146 «Аллигаторов». 32 из них будут иметь корабельную модификацию Ка-52К, они изготавливаются для размещения на «Мистралях».

Ка-52: «Аллигатор», сын «Черной акулы»
На снимке: боевой вертолет Ка-52 «Аллигатор» на палубе противолодочного корабля Северного флота «Вице-адмирал Кулаков» /Фото: Лев Федосеев/ТАСС

Приобретение нового качества

Главным отличием Ка-52 от Ка-50 является мощная авионика. По мере продвижения изделия от опытного образца к серийно выпускающимся вертолетам она постоянно улучшалась по мере разработки новейших средств навигации, разведки, целеуказания и противостояния средствам наведения противника.
Самой «свежей» в приборном комплексе является РЛС РН01 «Арбалет», разработанная компанией «Фазотрон-НИИР» специально для Ка-52 и впоследствии примененная на Ка-60. Серийное производство началось в 2011 году. «Арбалет» способен сопровождать на проходе до 20 целей. При этом танк обнаруживается на расстоянии 12 км, штурмовик – 15 км, ракета «Стингер» — 5 км. РЛС предупреждает о приближении препятствий типа проводов ЛЭП за 500 м. При этом погрешность измерения расстояния до цели не превышает 20 м, а угловые погрешности – до 12 минут. «Арбалет» обслуживает прицельную и навигационную системы, участвует в противоракетной защите, предупреждает о препятствиях и опасных метеообразованиях.

В носовой части вертолета установлена оптико-электронная система ГОЭС-451 Уральского оптико-механического завода, запущенная в производство в том же 2011 году. Оснащена ТВ-камерой (с широким и узким полем зрения), тепловизором, лазерным дальномером-целеуказателем, датчиком лазерного облучения и системой наведения ПТУР. А совсем недавно визуальную систему дополнили еще и системой ТОЭС-520, использующуюся для ночных полетов. В ней задействованы более чувствительные ТВ-камера и инфракрасная камера. Помимо этого пилоты оснащены очками ночного видения. ГОЭС-451 позволяет обнаруживать цели днем на расстоянии до 10 км, ночью – 6 км. Использование ТОЭС-520 улучшает эти характеристики.

Все «щупальца» системы прицеливания и пилотирования (ИК, РЛС, ТВ, лазер) сведены к интегрированному бортовому комплексу электронного оборудования с открытой архитектурой «Аргумент-52». В распоряжении пилотов имеются пять цветных ЖК-дисплеев на приборной доске плюс один монитор меньших размеров между ног на месте левого летчика. Также имеется индикатор на фоне лобового стекла ИЛС-31 для левого пилота. В стадии внедрения находится система нашлемного целеуказания.

ЛТХ Ка-52

Длина – 16 м
Высота – 5 м
Диаметр главного винта – 14,5 м
Масса пустого – 7800 кг
Максимальная взлетная масса – 11300 кг
Масса боевой нагрузки – 2800 кг
Максимальная скорость – 350 км/ч
Крейсерская скорость – 250 км/ч
Дальность – 520 км
Статический потолок – 3600 м
Динамический потолок – 5500 м
Максимальная скороподъемность – 10 м/сек
Допустимый угол крена — +/-70 град
Допустимый угол тангажа — +/-60 град
Стрелковое вооружение – подвижная 30-мм пушка с боекомплектом из 460 снарядов

Ракетное вооружение:
— противотанковые УР «Вихрь» или «Штурм-В», 12 шт., дальность стрельбы 8000 м, бронепробиваемость 950мм
— неуправляемые ракеты 80-мм 80 шт. или 122-мм 20 шт.
— 4 управляемые ракеты «Игла-В»
— контейнеры с пушками или пулеметами.

Ка-52: «Аллигатор», сын «Черной акулы»

На снимке: загрузка неуправляемых авиационных ракет в орудия вертолета Ка-52 / Фото: Юрий Смитюк/ ТАСС

K9 Thunder 155-мм самоходная гаубица на гусеничном ходу | Южная Корея Корейская армия бронированная артиллерия Великобритании
  • Home
    • Свяжитесь с нами
    • Международные выставки Defense & Security 2020
    • Информация о файлах cookie
    • Контактная форма
    • Подразделения
      • Признание авиации
      • Признание военно-морского флота
      • Оборона и безопасность Веб-телевидение
      • World Army
      • World Pictures Pictures World Army Pictures
      • Безопасный доступ
    • Новости
      • Глобальные новости обороны и безопасности
        • 2020
          • Январь
          • Февраль
          • Март
          • апреля
          • Май
          • Июнь
          • 000000
          • марта
          • апреля
          • мая
          • июня
          • июля
          • августа
          • сентября
          • октября
          • ноября
          • декабря
        • 2018
        • года
        • из этой области
        • 900 03 июня
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2017
        • январь
        • февраль
        • март
        • из США
        • сентября
        • Октябрь
        • Ноябрь
        • Декабрь
      • 2016
        • Январь
        • февраль
        • Март
        • апрель
        • май
        • июнь
        • июль
        • Август
        • сентябрь
        • Октябрь
        • Ноябрь
        • декабря
      • 2015
        • январь
        • Февраль
        • Март
        • Апрель
        • май
        • май
        • июнь
        • Июль
        • Август
        • Сентябрь
        • октябрь
        • Ноябрь
        • декабрь
      • 2014
        • январь
        • февраль
        • Март
        • апрель
        • май
        • июнь
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2012
        • январь
        • из
        • Июнь
        • июль
        • август
        • сентябрь
        • октябрь
        • ноябрь
        • декабрь
      • 2011
        • январь
        • февраль
        • март
        • апрель
        • для США август
        • Août
        • Сентябрь
        • Октябрь
        • Ноябрь
        • Декабрь
        • Ливийский конфликт
        • Армия США
        • Juin
        • Январь
        • Février
        • 2010
          • январь
          • 2008
          • 2007
          • 2006
          • 2005
          • 2004
        • Мероприятия выставки «Оборона и безопасность»
          • MSPO 2020 Посетители выставки
            • Новости MSPO 2020 Официальное шоу Ежедневно
            • MSPO 2020 TV Официальное веб-телевидение — Фотографии
            • 9005
            • DX Корея 202 0 Посетители выставки
              • DX Korea 2020 News Официальное шоу Daily
              • DX Korea 2020 TV Официальное веб-телевидение — картинки
            • Defexpo 2020 News Show Daily
              • DefExpo 2020 TV Веб-телевидение — картинки
            • UMEX 2020 Информация для посетителей выставки
              • Официальное шоу новостей UMEX 2020 Ежедневно
              • Официальное веб-телевидение UMEX 2020 TV — Фотографии
            • Официальная выставка посетителей DSA NATSEC 2020
              • Официальное шоу новостей DSA NATSEC 2020 Daily
              • Официальное веб-телевидение DSA NATSEC 2020 — Фотографии
            • Eurosatory 2020 Информация для посетителей выставки
              • Eurosatory 2020 Новости Официальная онлайн-газета
              • Eurosatory 2020 Телевидение для телевидения
            • KADEX 2020 Информация для посетителей выставки посетителей
              • Официальное телевидение KADEX 2020 TV — Фотографии
              • Новости KADEX 2020 Официальное шоу Daily 9000
            • 9 0003 Оборона и безопасность Выставка 2019, архив новостей
              • GDA 2019 Новости Официальное шоу Daily
                • GDA 2019 Телевидение для телевидения — Фотографии
              • ShieldAfrica 2019 Посетители Информация для экспонентов
                • ShieldAfrica 2019 Официальные новости онлайн
                • ShieldAfrica Pictures 2019 Официальный сайт — Видео
              • IDEX 2019 Посетители Информация для участников выставки
                • IDEX 2019 Новости Официальное онлайн-шоу Daily
                • IDEX 2019 TV — Фотографии — Видео
              • Enforce TAC 2019 News Show Ежедневно
                • Enforce TAC 2019 Web TV — Фотографии — Видео
              • MILEX 2019 Новости Онлайн Шоу Ежедневно Минск Беларусь
                • MILEX 2019 Выставка телетрансляции телевизионных изображений Беларусь
              • SITDEF 2019 Посетители Информация для экспонентов
                • SITDEF 2019 Новости Официальные онлайн-шоу Ежедневно
                • SITDEF 2019 Official Web Pictures — Официальные веб-картинки —
              • SO FINS 2019 Новости онлайн-шоу Ежедневно
                • SOFINS 2019 Телевидение Картинки Видео
              • LAAD 2019 Новости Онлайн-шоу Ежедневно
                • LAAD 2019 Телевидение Картинки Видео
              • IDEF 2019 Новости Онлайн-шоу Ежедневно
                • IDEF 2019 Телевидение Фотографии Видео Видео
              • FEINDEF 2019 Новости онлайн-шоу Ежедневно
                • FEINDEF 2019 Видео ТВ-видео
              • IDET 2019 Новости онлайн-шоу Ежедневно
                • IDET 2019 ТВ веб-фото Видео
              • ISDEF 2019 Посетители Информация для экспонентов
                  • 9000 Официальное шоу Ежедневно
                  • ISDEF 2019 Официальное веб-телевидение — Картинки
                • Партнер 2019 Новости Онлайн-шоу Ежедневно
                  • Партнер 2019 ТВ Веб-телевидение Фотографии
                • Армия-2019 Новости Россия Онлайн-шоу Ежедневно
                  • Армия-2019 ТВ Веб-телевидение — Фотографии — Видео
                • Milipol Paris 2019 Новости онлайн-шоу Daily 9000 2
                • Milipol Paris 2019 Телевизионное веб-телевидение — Картинки
              • ExpoDefensa 2019 Участники — Висторы — Информация
                • ExpoDefensa 2019 Новостное шоу Ежедневно
                • ExpoDefensa 2019 Телевизионные телевизионные снимки
              • Информация о BIDEC 2019 2019 Участники выставки Ежедневное официальное онлайн-шоу
              • BIDEC 2019 TV Официальное интернет-телевидение
            • AUSA 2019 News Online Show Ежедневно
              • AUSA 2019 Телевидение Web-телевидение
            • DSEI 2019 информация для посетителей выставки
              • DSEI 2019 Новости Официальное онлайн-шоу Daily Land Zone
              • DSEI 2019 Телевидение Официальная телевизионная наземная зона — Картинки
            • MSPO 2019 Информация для посетителей о посетителях
              • MSPO 2019 Новости Официальное зарубежное шоу Daily
              • MSPO 2019 Телевидение Официальное веб-телевидение
            • Defense & Security Thailand 2019 News Официальное шоу Daily
              • Def ense and Security Thailand 2019 Официальное веб-телевидение ТВ
          • Выставка Обороны и безопасности 2018 Архив новостей
            • BSDA 2018 Новости Онлайн-шоу Ежедневно
              • BSDA 2018 Веб-телевизионные снимки
            • KADEX 2018 Посетители Информация для экспонентов
              • KADEX 2018 Новости Официальное онлайн-шоу Ежедневно
              • KADEX 2018 Официальное веб-телевидение — Картинки
            • SOFIC 2018 Новости Онлайн-шоу Ежедневно
              • SOFIC 2018 Веб-телепередачи
            • Конкурс воинов 2018 KASOTC Новости
              • Конкурс воинов 2018 ТВ 5000 KAS KOTOT 2018 Телеканалы KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT 2018 ТВ-изображения KAS KOTOT
              • DefExpo 2018 News Show Daily
                • DEfExpo 2018 Web TV — Картинки
              • DSA 2018 Посетители Информация для участников выставки
                • DSA 2018 Новости Официальные онлайн-шоу Daily
                • DSA 2018 Официальный веб-телевизор — Изображения
              • Посетители
              • SOFEX 2018 Посетители выставки 201000 Информация
                • SOFEX 2018 Официальные онлайн-шоу Ежедневные новости
                • SOFEX 2018 Официальное веб-телевидение — Картинки
              • Новости Enforce Tac 2018
                • Enforce Tac 2018 Телевидение Телевидение Фотографии
              • Сингапур AirShow 2018 Новости
              • Shot Show 2018 Новости Шоу Ежедневно
              • Ежедневное новостное шоу 2018
              • UMEX 2018 Новости ОАЭ
                • Официальное веб-телевидение UMEX 2018 — изображения
              • Eurosatory 2018 Посетители Информация для участников выставки
                • Eurosatory 2018 Официальные новости онлайн
                • Eurosatory 2018 TV — Фотографии — Видео
              • Ежедневные новостные шоу 2018 года
                • AirShow China 2018 Веб-телевидение — Картинки — Видео
              • IndoDefence 2018 Посетители Информация об участниках выставки
                • IndoDefence Новостные новинки 2018 года Официальные онлайн-шоу Ежедневно
                • IndoDefence 2018 Официальный веб-телевизор — Фотографии — Видео
              • 2018 посетителей Информация для участников выставки
                • ИДЕИ 2018 Официальное онлайн-шоу Daily
                • ИДЕИ 2018 Официальное веб-телевидение — Фото — Видео
              • EDEX 2018 Посетители Информация для участников выставки
                • EDEX 2018 Новости Официальное онлайн-шоу Daily
                • EDEX 2018 Официальное веб-телевидение — Фотографии
              • AUSA Ежедневное новостное шоу 2018 года
                • AUSA 2018 TV — Фотографии — Видео
              • AAD 2018 Посетители Информация для участников выставки
                • Официальное новостное шоу AAD 2018 Ежедневно
                • Официальное веб-телевидение AAD 2018 — Фотографии
              • DVD 2018 Новости Online Show Ежедневно
                • DVD 2018 TV — Фотографии — Видео
              • ADEX 2018 Посетители Информация об участниках
                • ADEX 2018 Официальные новости онлайн
                • ADEX 2018 Официальные веб-телевидение — Фотографии — Видео
              • DX Корея 2018 Посетители Информация об участниках
                • DX Корея 2018 Новости Официальное шоу Daily
                • DX Korea 2018 Официальное веб-телевидение — Pict
              • Армия-2018 Россия Новости Онлайн Шоу Ежедневно
                • Армия-2018 Россия Веб ТВ — Картинки — Видео
              • МСПО 2018 Посетители Информация для экспонентов
                • МСПО 2018 Официальные новости онлайн
                • МСПО 2018 Официальный веб ТВ — картинки — Видео
            • Оборона и безопасность Выставка 2017 Архив новостей
              • ShieldAfrica 2017 Новости Участники выставки
                • Shield Africa 2017 Online Show Ежедневные новости — Отчет — Охват
                • ShieldAfrica 2017 Веб-телевидение Телевидение — фотографии — Видео
              • LAAD 2017 Новости Участники выставки
                • LAAD 2017 Online Show Ежедневные новости — Отчет — Освещение
                • LAAD 2017 Веб-телевидение Телевидение — картинки — Видео
              • IDEX 2017 Новости Участники выставки Посетители
                • IDEX 2017 Официальное онлайн-шоу Ежедневные новости
                • IDEX 2017 Веб ТВ Телевидение — картинки — Видео
              • SOFINS 2017 Новости E xhibitors Посетители
                • SOFINS 2017 Официальное онлайн-шоу Daily News
                • SOFINS 2017 TV Официальное веб-телевидение — картинки — Видео
              • SITDEF 2017 Участники Посетители Новости
                • SITDEF 2017 Новости Официальные онлайн-шоу Ежедневный отчет Охват
                • SITDEF 2017 TV Официальный Интернет Телевидение — фотографии — Видео
              • SOFIC 2017 Online Show Ежедневные новости — Отчет — Coverage
                • SOFIC 2017 Веб ТВ Телевидение — Фотографии — Видео
              • IDEF 2017 Новости Посетители Экспоненты
                • IDEF 2017 Онлайн шоу Ежедневные новости
                • IDEF Веб-телевидение 2017 года — Фотографии — Видео
              • IDET 2017 Новости участников выставки
                • Новости IDET 2017 Официальное онлайн-шоу Ежедневный охват репортажей
                • IDET 2017 Официальное телевидение телевидения — Фотографии — Видео
              • Партнер 2017 года Онлайн-шоу Daily News Ежедневные новости
                • Partner 2017 Веб ТВ Телевидение — Фотографии — Vid eo
              • Армия-2017 Новости Онлайн-шоу Ежедневно
                • Армия-2017 Веб-ТВ фото
              • MSPO 2017 Новости Посетители Экспоненты
                • MSPO 2017 Онлайн-шоу Ежедневные новости — Освещение — Отчет
                • MSPO 2017 Официальный веб-телевизор Телевидение — фотографии — Видео
              • AUSA 2017 Онлайн-шоу Daily News
              • Expodefensa 2017 Новости Участники Посетители
                • Expodefensa 2017 Online Show Daily News
                • Expodefensa 2017 TV — Фотографии — Видео
              • Arms & Security 2017 Online Show Ежедневные новости
                • Arms & Security 2017 Веб-телевидение Телевидение — Фотографии — Видео
              • BIDEC 2017 Новости Посетители Выставки
                • BIDEC 2017 Официальное онлайн-шоу Ежедневные новости
                • BIDEC 2017 Официальное веб-телевидение Телевидение — Фотографии — Видео
              • Defense & Security Thailand Официальное онлайн-шоу 2017 года Ежедневные новости
                • Оборона и безопасность Тайланд 2017 Off icial Web TV — Фотографии — Видео
              • Milipol Paris 2017 Online Show Ежедневные новости
                • Milipol Paris 2017 ТВ — Фото — Видео
              • GDA 2017 Online Show Ежедневные новости
              • ADEX 2017 Южная Корея Онлайн шоу Ежедневные новости
                • ADEX 2017 Официальный веб-канал телевидения Кореи — Фотографии — Видео
              • DSEI 2017 Новости Посетители Участники
                • DSEI 2017 Новости Show Daily
                • DSEI 2017 Галерея фотографий ТВ
            • Оборона и безопасность Выставка 2016 Архив новостей
              • ИДЕИ 2016 Новости Посетители Экспоненты
                • ИДЕИ 2016 Официальное онлайн-шоу Ежедневные новости
                • ИДЕИ 2016 Официальное веб-телевидение Телевидение — картинки — видео
              • High Tech Port 2016 Новости экспоненты Посетители
                • High Tech Port 2016 Веб-телевидение Телевидение — картинки — видео
                • High Tech Port 2016 Online Show Ежедневные новости — Освещение — Отчет
              • Airshow China 2016 Online Show Ежедневные новости — Отчет — Охват
                • Airshow China 2016 Web TV Телевидение — Фотографии — Видео
              • INDO DEFENSE 2016 Онлайн Показ Ежедневные Новости — Отчет — Охват
                • INDO DEFENSE 2016 Телевидение Телевидение — Фотографии — Видео
              • AUSA 2016 Online Show Ежедневные новости — Отчет — Покрытие
                • AUSA 2016 Официальное телевидение Телевидение — Фотографии — Видео
              • ADEX 2016 Новости Посетители Участники
                • ADEX 2016 Официальное онлайн шоу Show Daily News — Отчет — Покрытие
                • ADEX 2016 Официальный веб-телевидение — фотографии — видео
              • AAD 2016 Online Show Ежедневные новости — Освещение — Отчет
                • AAD 2016 Веб-телевидение — фотографии — видео
              • Army 2016 Новости участников выставки Посетители
                • Army 2016 Online Show Daily News — Освещение — Отчет
                • Армия 2016 Официальный веб-телевидение Телевидение — картинки — Видео
              • MSPO 2016 новости посетители экспоненты
                • MSPO 2016 Официальное веб-телевидение Телевидение — фотографии — Видео
                • MSPO 2016 Online Show Ежедневные новости — Освещение — Отчет
              • Eurosatory 2016 Новости Участники выставки
                • Eurosatory 2016 Официальные новости онлайн — отчет — Покрытие
                • Eurosatory 2016 Телевидение для телевидения — фотографии — Видео
              • KADEX 2016 Новости Посетители Участники
                  Официальное онлайн-шоу KADEX 2016 Ежедневные новости — Охват — Отчет
                • KADEX 2016 Телевидение для телевидения — фотографии — Видео
              • Новости участников выставки SOFEX 2016
                • Официальное онлайн-шоу SOFEX 2016 Ежедневные новости
                • Официальное веб-телевидение SOFEX 2016 — фотографии — Видео
              • Конкурс воинов
              • 2016 Освещение KASOTC — Отчет — Новости
                  Конкурс воинов 2016 года KASOTC Pictures — Видеогалерея
              • DSA 2016 Новости Посетители Участники
                • DSA 2016 Официальное онлайн-шоу Daily News — Отчет — Охват
                • DSA 2016 Официальное веб-телевидение TV — фотографии — Видео
              • Defexpo 2016 Online Show Ежедневные новости —
                • Defexpo 2016 TV TV — фотографии — Видео
              • Официальное онлайн-шоу Defexpo 2016 Ежедневные новости — Освещение — отчет
                • Интернет-телевидение DefExpo 2016 — фотографии — Видео
              • ISNR 2016 Интернет-шоу Ежедневные новости
              • KIDEC 2016 официальные посетители посетители экспоненты
                • Официальное онлайн-шоу KIDEC 2016 Ежедневные новости — Освещение — Отчет
                • Официальное веб-телевидение KIDEC 2016 — фотографии — Видео
              • Интернет-шоу IWA 2016 Ежедневные новости
            • Выставка обороны и безопасности 2015 Архив новостей
              • Expodefensa 2015 Новости Участники Посетители
                • Expodefensa 2015 Online Show Ежедневные новости — Покрытие — Отчет
                • Expodefensa 2015 Веб-телевидение Телевидение — Pictur es — Видео
              • Milipol 2015 Новости — Отчет — Покрытие
                • Milipol 2015 Web TV — Фотографии
              • AUSA 2015 Online Show Ежедневные новости — Освещение — Отчет
              • Defense & Security 2015 Новости Посетители Участники
                • Defense & Security Официальное онлайн-шоу 2015 года Ежедневно
                • Defense & Security 2015 Фотографии — Видео — Веб-телевидение
              • APHS 2015 Новости Участники Посетители
                • APHS 2015 Online Show Ежедневные новости — Охват — Отчет
                • APHS 2015 Телевидение телевидения — фотографии — Видео
              • MSPO 2015 Официальные посетители выставки
                • MSPO 2015 Официальное онлайн-шоу Daily News — Освещение — Отчет
                • MSPO 2015 Официальное веб-телевидение Телевидение — фотографии — Видео
              • RAE 2015 Новости Участники Посетители
                • RAE 2015 Официальное онлайн-шоу Daily Новости — Освещение — Отчет
                • RAE 2015 Официальное веб-телевидение Телевидение — картинки — Видео
                • 90 018
                • DSEI 2015 Новости Участники выставки
                  • DSEI 2015 Online Show Ежедневные новости — Освещение — Отчет
          .

          NORA B-52K1 155-мм самоходная пушка-гаубица 155мм | СДПР

          Основная миссия:

          • Нейтрализация буксируемого или СП артиллерийского оружия противника, РСЗО и минометов
          • Нейтрализация ракетно-пушечных систем AD и развернутых вперед радиолокаторов AD
          • Нейтрализация баз и линий снабжения; зоны логистики и концентрация транспортных средств;
          • Нейтрализация укрытой или незащищенной рабочей силы противника;
          • Нейтрализация концентрации боевых бронированных машин противника
          • Снос полевых укреплений (опорных пунктов), точек сопротивления;
          • Нейтрализация узлов связи и командных пунктов,
          Боевая нагрузка

          состоит из:

          • Улучшенный снаряд HE ERFB-BB высотой 155 мм, используемый с горючим веществом, горючий заряд MC Zone 10 • моноблочный порошок
          • Усовершенствованный снаряд HE ERFB-BT высотой 155 мм, который можно использовать с моноблочной загрузкой порошка МС, • Зона 10, а также МС — Зона 9 и Зона 8
          • Все стандартные 155-мм снаряды М107 с МС-зоной 8 и М4А2 — зоны 3-7 с порошковым мешком • заряды (только при ручной загрузке зарядов)
          • Управляемый снаряд лазерным лучом на конечной фазе полета снаряда — (необязательно)

          Автомобильная артиллерийская система NORA-B52 K1 представляет собой модернизированную версию базового оружия NORA-B52 KE с

          • Усовершенствованная система FCS с аппаратными и программными усовершенствованиями, обеспечивающими навигацию на поле боя с боеприпасами, укладку ствола орудия при перемещении и возвышении и полностью автоматический расчет данных обстрела;
          • Модернизированная и усиленная кабина отвечает требованиям по бронированию и обеспечению основ баллистической защиты
          • Более совершенное грузовое шасси, обеспечивающее лучшую мобильность как на дороге, так и на бездорожье.
          • Основное вооружение 155-мм ствол длиной 52 калибра, оснащенный полуавтоматическим казенником и усовершенствованным решением самооптирующейся системы порошковой камеры.Система боеприпасов полностью совместима с требованиями Соглашения НАТО 155 мм.

          Основное вооружение установлено на платформе транспортного средства, что позволяет ему иметь два поля действия:

          • Основная область действия — сектор стрельбы, направленный напротив кабины транспортного средства;
          • Аварийное поле действия — сектор стрельбы, направленный над кабиной транспортного средства.
          • Во время транспортировки / перемещения оружия его вооружение поворачивается вперед над кабиной транспортного средства, при этом ствол фиксируется держателем ствола.
          • Автоматический загрузчик
          • состоит из двух кассет, содержащих 12 снарядов и 12 зарядов метательного заряда, снаряд и устройство подачи заряда и трамбовщик цепи, управляемый ПЛК, что увеличивает скорость стрельбы и минимизирует усилия экипажа. Погрузчик можно заправлять из контейнера на палубу транспортного средства. Контейнер имеет 8 съемных кассет, каждая из которых содержит 6 корпусов (4 в середине для хранения снарядов и 2 + 2 слева и справа для заряда топлива). Это делает общий бой установленным 36 раундов.

          M03 SPGH полностью интегрирован в AFCCS для наблюдения за полем боя, сбора целей, передачи данных, баллистических вычислений и передачи команд управления огнем.

          ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
