Американский самолет истребитель F-16 Fighting Falcon (Сражающийся Сокол)

15.11.2018

Несмотря на работы, что активно проводятся в области создания и совершенствования истребителей пятого поколения, основой военно-воздушных сил ведущих авиационных держав мира, как и двадцать лет назад, остаются самолеты предыдущего, четвертого поколения. К нему относятся российские машины Су-27 и МиГ-29, европейский Eurofighter Typhoon, французский Dassault Rafale и китайские самолеты J-11 и J-10. Более того, ВВС многих стран мира до сих пор активно и весьма успешно используют самолеты третьего, а иногда и второго поколения.

Если мы говорим о машинах четвертого поколения, то одной из наиболее массовых машин на сегодняшний день является американский истребитель F-16 Fighting Falcon (Атакующий или Сражающийся сокол). Первый раз он поднялся в небо в середине 70-х годов прошлого века, но и сегодня эта машина составляет основу военно-воздушных сил США и еще почти двух десятков стран.

В рекламных проспектах компании General Dynamics (это разработчик Сокола) утверждается, что летом 1982 года истребители F-16 ВВС Израиля за несколько дней уничтожили в небе Ливана и Сирии аж целых 45 МиГов. Это весьма спорная информация (об использовании F-16 речь пойдет ниже), но то, что истребитель успел «понюхать пороху» сомнений не вызывает.

Истребитель F-16 можно назвать основой воздушной мощи Запада, он очень популярен на мировом оружейном рынке и будет производиться на экспорт минимум до 2018 года.

История создания

Первым истребителем четвертого поколения, который был принят на вооружение, стал американский F-15 Eagle. Это произошло в 1974 году. F-15 показал себя отличным воздушным бойцом, эта машина до сих пор находится в строю и имеет множество модификаций. Однако почти сразу после начала эксплуатации этот истребитель попал под огонь критики. Основными недостатками, на которые указывали эксперты и чиновники из Пентагона, стала излишняя сложность и дороговизна этого самолета.

Американским военным нужен был легкий, простой и дешевый фронтовой истребитель.

Одним из уроков, который был вынесен американцами из войны во Вьетнаме, состоял в том, что тяжелые истребители типа F-4 Phantom зачастую проигрывали в ближнем бою более легким и маневренным машинам вроде МиГ-19 и МиГ-21.

В американском военном ведомстве было принято решение заняться разработкой небольшого легкого истребителя с хорошей тяговооруженностью, который бы мог вести ближний маневренный бой в диапазоне скоростей М=0,8-1,6. Основной задачей для нового самолета должно было стать завоевание господства в воздухе.

В 1972 году пять американских компаний представили предложения по данному проекту. С Northrop и General Dynamics американское военное ведомство заключило контракты на постройку опытных самолетов.

К тому времени компания General Dynamics была известным производителем авиационной техники. Исследования в области создания легкого и дешевого фронтового истребителя конструкторы компании начали еще в середине 60-х годов. После заключения контракта с военными эти работы были активизированы.

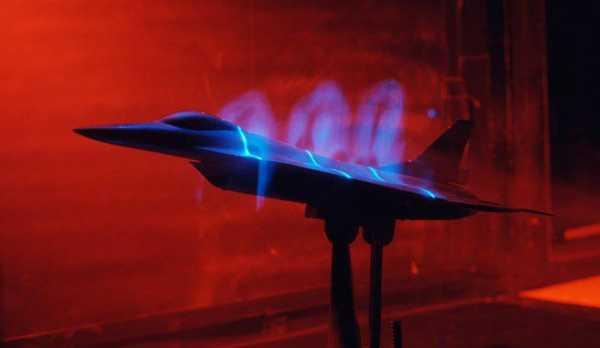

Был проведен огромный объем исследовательских работ по совершенствованию конструкции воздухозаборников и их расположения, также конструкторы компании трудились над совершенствованием систем управления истребителя на околозвуковых скоростях при больших перегрузках. Все эти наработки затем были использованы при создании «Боевого сокола».

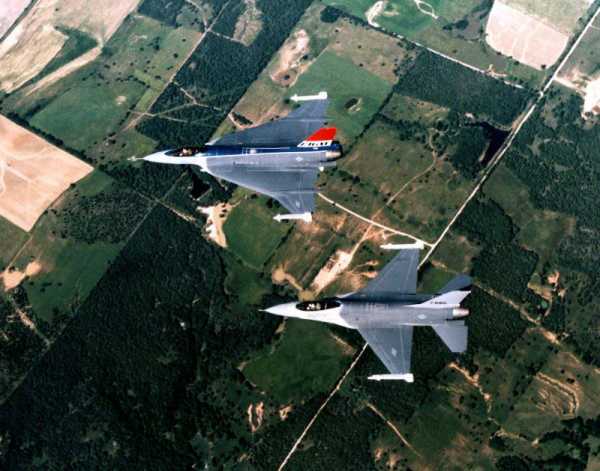

Прототип нового истребителя, разрабатываемый General Dynamics, получил название YF-16, впервые он взлетел в 1974 году. А через год этот самолет был объявлен победителем конкурса, ему было присвоено обозначение F-16А. Впрочем, его конкурент также не был обижен: проект фирмы Northrop стал основой для создания палубного истребителя-бомбардировщика F/A-18 Hornet.

До 1978 года продолжались летные испытания F-16А, в середине этого года начинается серийное производство этих самолетов. До 1980 года было выпущено 650 машин. Кроме ВВС США F-16 заинтересовали и американских союзников, сначала европейских, а потом и государства Ближнего Востока. Первой 116 единиц F-16 закупила Бельгия, затем более сотни машин было куплено для ВВС Нидерландов. Очень быстро новой американской машиной заинтересовались Иран, Иордания и Израиль.

На сегодняшний день истребитель F-16 Fighting Falcon – самый массовый боевой самолет в мире, его приняли на вооружение в 25 странах, в большей части из них эта машина является основой истребительной авиации.

В 1993 году General Dynamics была поглощена одним из флагманов американской авиационно-космической отрасли, компанией Lockheed Martin.

На середину 2014 года было выпущено 4540 единиц самолета F-16 разных модификаций, из них 2231 штук было закуплено военным ведомством США, а остальные пошли на экспорт. Наибольшее число этих истребителей находится на вооружении ВВС Турции, чуть меньше – ВВС Израиля, на третьем месте находится Египет.

Стоимость одного самолета составляет от 34 до 50 млн долларов. F-16 выпускается по лицензии в нескольких странах.

Модификации F-16

Существует четыре основных модификации этой машины: F-16А, F-16В, F-16С и F-16D.

F-16А – это базовая модификация самолета, которая стала выпускаться сразу после его разработки. Это одноместный многофункциональный истребитель.

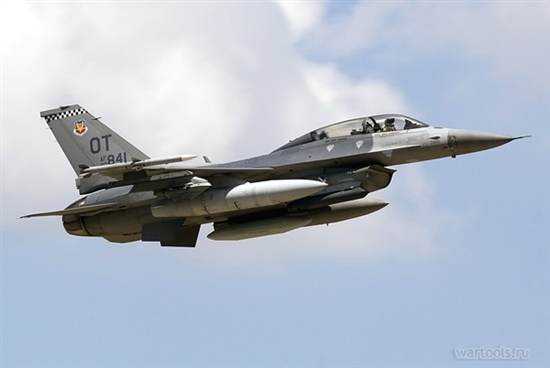

F-16В – двухместный учебно-боевой истребитель.

С учетом опыта нескольких лет эксплуатации и использования в боевых условиях в 1984 году появились две усовершенствованные модификации: F-16С – это усовершенствованный вариант F-16А, а F-16D – двухместного F-16В.

Кроме основных модификаций самолета, создано большое количество моделей, используемых для решения узкоспециализированных задач, или экспериментальных самолетов, которые так и не пошли в серию.

Часть самолетов F-16A была переоборудована в истребители-перехватчики ПВО и передано Национальной гвардии США. Эти машины получили индекс F-16ADF.

Есть модификация F-16C Block 40, созданная для уничтожения наземных объектов в любое время суток и при любой погоде и ее усовершенствованная модель: F-16C Block 60. Это самолет выиграл в 1998 году тендер в ОАЭ.

Интересной машиной является двухместный истребитель F-16I, созданный по заказу ВВС Израиля. В нем установлено почти 50% электроники израильского производства.

Не так давно компания Lockheed Martin заявила о создании новой модификации Fighting Falcon — F-16V. Литера V в названии обозначает Viper (Гадюка). По сути, это попытка компании приблизить основной истребитель ВВС США к самолетам пятого поколения.

Эта машина получила новую систему управления, было улучшено оборудование кабины пилота. Кроме того, новый истребитель получил новую БРЛС с АФАР APG-83 SABR. Американцы позиционируют этот самолет, как вариант доступной модификации для любого F-16, находящегося в строю.

Вероятно, такой подход будет иметь коммерческий успех, много кто захочет сделать современный «апгрейд» самолетов, состоящих на вооружении несколько десятков лет.

Кстати, Viper и является неофициальным прозвищем истребителя F-16 среди военных. Официальное громоздкое название Fighting Falcon применяют довольно редко.

Описание самолета

Истребитель F-16 – это моноплан, построенный по классической схеме, с одним двигателем в задней части и среднерасположенным крылом. Эта машина однокилевая.

Крыло истребителя имеет так называемую интегральную схему расположения, то есть оно плавно переходит в фюзеляж. Такая же схема применена на советских истребителях четвертого поколения: Су-27 и МиГ-29. При такой компоновке создается дополнительная подъемная сила при больших углах атаки, а также увеличивается внутренний объем самолета.

Крыло имеет угол передней кромки – 40 градусов, оно изготовлено из алюминиевых сплавов. Корневые наплывы крыла обеспечивают самолету высокую маневренность и повышают его устойчивость.

Фюзеляж истребителя относится к типу полумонокок, полностью выполнен из металла. Его можно разделить на три части: переднюю, которая заканчивается задним срезом кабины пилота, центральную и хвостовую. Воздухозаборник нерегулируемый, он расположен под фюзеляжем.

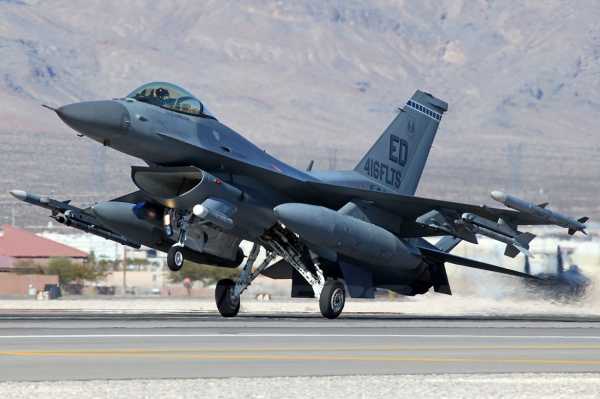

Шасси имеют гидравлический привод, передняя стойка расположена за воздухозаборником, чтобы избежать попадания в него различных предметов при взлете и посадке истребителя.

Силовая установка F-16 состоит из двигателя ТРДДФ Pratt & Whitney F100. На разных модификациях истребителя устанавливались двигатели с разной форсированной тягой. Более поздние модели самолета оборудованы силовой установкой с большей мощностью.

О силовой установке истребителя следует сказать несколько слов отдельно, потому что именно благодаря двигателю достигнуты настолько высокие летно-технические характеристики машины. Тяговооруженность F-16 составляет 1,13, что позволяет «Гадюке» развивать скорость около 2М. У F-14 эта величина составляет 0,58, у F-15 — 0,71, МиГ-31 — 0,75, МиГ-29 – 1. Есть «легенда», что один из ведущих специалистов КБ имени Микояна как-то сказал: «Если бы СССР имел такой же надежный, мощный и компактный двигатель, как Pratt & Whitney F100, то МиГ-29 спроектировали однодвигательным».

Фонарь кабины предоставляет пилоту прекрасный обзор. Катапультируемое кресло обеспечивает эвакуацию летчика на всех диапазонах высот и скоростей.

F-16 оснащен импульсным доплеровским радиолокатором, он позволяет видеть воздушные цели на расстоянии до 37 км в нижней полусфере, и до 46 – в верхней. Истребитель оснащен ЭДСУ постоянного действия (что является одним из признаков самолетов четвертого поколения), есть инерциальная система навигации TACAN, РЛС предупреждения, бортовая ЭВМ, которая анализирует воздушную обстановку.

Также истребитель оборудован системой сброса дипольных отражателей.

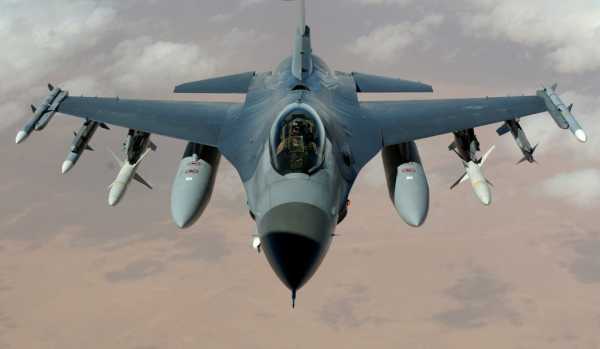

Истребитель F-16 вооружен 20-мм шестиствольной пушкой M61A1, машина имеет 9 точек подвески. На самолет могут быть установлены различные управляемые ракеты класса, а также различное бомбовое вооружение, что включает в себя разные виды корректируемых и свободнопадающих бомб.

Боевое применение

Первым конфликтом, в котором принял участие истребитель F-16, стала гражданская война в Ливане. Израильские F-16 сбили несколько десятков самолетов ВВС Сирии советского производства. Первоначально озвучивалась информация о 45 сбитых самолетах (МиГ-23МФ, Су-22 и МиГ-23БН), но потом их количество уменьшилось до 33. Официально подтверждено было еще меньше. Сирийцы заявляют, что сбили от трех до шести израильских F-16, израильтяне категорически отрицают любые потери со своей стороны.

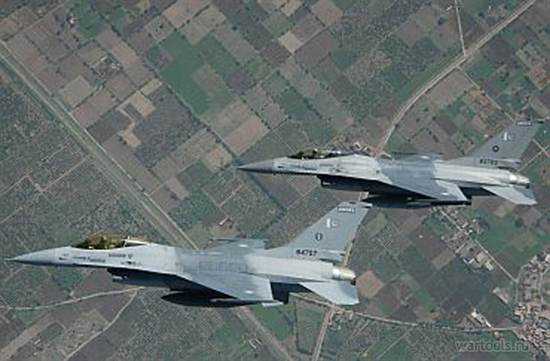

Пакистанские F-16 противостояли советским и афганским ВВС. Они сбили более десяти афганских самолетов (Су-22, Ан-24 и Ан-26), а также советский штурмовик Су-25, пилотировал который будущий вице-президент России Руцкой.

Американские ВВС впервые использовали F-16 во время операции «Буря в пустыне». Истребитель по большей части применялся для нанесения ударов по наземным объектам (в качестве бомбардировщика). Во время боевых действий были потеряны семь самолетов.

Во время второй войны в Ираке американцы потеряли пять самолетов, причиной этого, скорее всего, стали отказы техники и ошибки пилотов.

Использовались F-16 и во время балканских войн. В 1994 году американцы сбили три сербских штурмовика, потеряв при этом один самолет, а в 1999 году с помощью F-16 были уничтожены два сербских МиГ-29.

Турция постоянно использует F-16 для нанесения ракетно-бомбовых ударов по курдским повстанцам. После начала сирийской гражданской войны турецкие F-16 уничтожили несколько самолетов сирийских ВВС, которые залетали в воздушное пространство Турции.

В ноябре прошлого года турецкий F-16 сбил российский Су-24М, который нарушил воздушное пространство Турции. В результате погиб один из российских пилотов. Данный инцидент значительно ухудшил отношений между Россией и Турцией.

Саудовская Аравия активно применяет F-16 в Йемене для борьбы с хуситами, есть информация о потере двух самолетах.

Согласно официальной статистике США, других стран НАТО, а также Израиля, F-16 одержал около 50 побед в воздушных боях. Подавляющее большинство из них принадлежит пилотам израильских ВВС (более сорока). Все победы истребителя достигнуты за счет ракетного оружия, ни один из противников не был повержен с помощью пушечного огня.

Хотя, F-16 и совершил свой первый полет более сорока лет назад, он и сегодня остается одним из наилучших истребителей мира. Конечно, кое в чем ему трудно соперничать с новейшими американскими истребителями пятого поколения по некоторым параметрам, но по своим характеристикам он мало в чем им уступает. При этом он является одним из самых дешевых самолетов четвертого поколения. А если сравнивать его со стоимостью F22 raptor, то разница получается уж совсем неприличной (примерно в три раза). Также разительно отличаются и их эксплуатационные расходы.

Этот самолет еще долгое время будет оставаться в строю, так как он великолепно подходит для решения большинства задач, которые стоят перед ВВС США в разных уголках планеты.

Летно-технические характеристики

МодификацияF-16A Block 10
Размах крыла, м9,45
Длина самолета15,03
Высота самолета, м5,09
Площадь крыла, м227,87
Угол стреловидности, град40
Масса, кг
пустого самолета7386
нормальная взлетная11467
максимальная взлетная17010
Топлива3105
Тип двигателя:1 ТРДДФ Pratt Whitney F100-PW-200
Тяга кгс
на форсаже1 х 10810
Максимальная1 х 6654
Максимальная скорость
у земли1432
на высоте 12200 м2120 (М=2,05)
Перегоночная дальность, км3862
Практическая дальность, км1315
Максимальная скороподъемность, м/мин18900
Практический потолок, м16764
Макс. эксплуатационная перегрузка9
Экипаж, чел1
Вооружение:20-мм пушка M61A1 Vulcan
Боевая нагрузка — 5420 кг на 9 узлах подвески (в ущерб маневренности возможна нагрузка 9276 кг):
до 6 УР ближнего боя AIM-9L/M/P Sidewinder
УР AIM-7 Sparrow or AIM-120A AMRAAM
В варианте истребителя-бомбардировщика — может нести обычные бомбы Mk.82, Mk 83 и Mk 84.или подвесной контейнер GPU-5/A с 30-мм пушкой

Видео о F-16 Fighting Falcon

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

Истребитель F-16 Fighting Falcon — Самолет ВВС США

Боевой радиус1 361-1 759 км
Максимальная взлётная масса21 772 кг
Максимальная скоростьсоответствует M=2,0
Практический потолок15 240 м

F-16 «Файтинг Фалкон»

General Dynamics F-16 Fighting Falcon, дословно — Атакующий сокол
F-16 — самый распространённый боевой самолёт в мире.

Американский многофункциональный лёгкий истребитель четвёртого поколения. Спроектирован в 1974 году компанией General Dynamics. Передан в эксплуатацию в 1979 году.

В 1993 году General Dynamics продала свой авиастроительный бизнес компании Lockheed Corporation (в настоящее время — Lockheed Martin).

F-16, благодаря своей универсальности и относительно невысокой стоимости, является самым массовым истребителем четвёртого поколения (на июнь 2014 года собрано свыше 4540 самолётов) и пользуется успехом на международном рынке вооружений (состоит на вооружении 25 стран). Последние из 2231 F-16 для ВВС США были переданы заказчику в 2005 году. Модернизированный F-16 будет выпускаться на экспорт как минимум до середины 2017 года.

Разработка.

Прототип машины, под обозначением YF-16 (№ 72-01567), впервые поднялся в воздух 21 января 1974 года, когда во время пробежки по аэродрому пилот был вынужден взлететь, чтобы избежать аварийной ситуации. Первый полёт по программе испытаний произошёл 2 февраля того же года. В 1975 году появился F-16A, а в 1977 году — двухместный F-16B.

Модификации F-16

-Block 1

Первый полёт август 1978 года. Базовая модификация


-Block 5

Выпущено 197 самолётов


-Block 10

312 собрано до 1980


-Block 15

Ноябрь 1981. Установлено новое хвостовое оперение. Радар AN/APG-66. Ракеты AIM-7, введена возможность подвески 1000 фунтовых бомб на подкрыльевых точках подвески. В кабине пилота оборудован кондиционер. Выпущенно 983 за 14 лет.


-Block 15OCU (Operational Capability Upgrade)

Модернизация 1987 года, всего прошли 217 самолётов, установлен двигатель F100-PW-220, вооружение: AGM-119 и AGM-65, AIM-120 AMRAAM. Установлен радиовысотомер. СИП AN/ALQ-131. Максимальный вес 17 000 кг.


-Block 20

Модернизация 150 F-16OCU


-Block 25

19 июня 1984 года. Установлены двигатели F100-PW-200E, радар AN/APG-68, может работать в режиме воздух-земля. Реализован принцип стеклянной кабины. Вооружение: AIM-120, AGM-65. Помехозащищённая КВ станция. Максимальная масса 19640 кг. Станция помех AN/ALQ-165.


-Block 30/32

1985—1989 год. Собрано 733. Установлен новый двигатель, нанесен РПМ на корпус, для снижения ЭПР. Вооружение: AIM-120, добавлена AGM-88


-Block 40/42

1989—1995, для Египта выпуск возобновлен в 1999. Собрано 615 шт. Установлен радар APG-68V5, межремонтный ресурс 100 часов. GPS навигация, ловушки ALE-47, введена ЭДСУ. Максимальный вес возрос до 19200 кг. Вооружение AGM-88 HARM II были добавлены в 1989 году, GBU-10, GBU-12, GBU-24, GBU-15, AIM-120


-Block 50/52

Установлен двигатель с тягой 12,9 КН. Выпускается с 1990 по наст. время. Радар AN/APG-68V5, на последних версиях V7 и V8, добавлена ракета AGM-84, AGM-154, до 4 ракет AGM-88. Выпущено более 830.


-Block 52+

Установлен радар V9, с возможностью картографирования, оборудованы дополнительные баки на фюзеляже.


-Block 60

Установлена ОЛС, так же дополнительные баки, контейнер AN/ASQ-28, уменьшена ЭПР, радар с АФАР AN/APG-80, СИП ALQ-165, двигатель F110-GE-132 с тягой 19000 фунтов сухой и 32500 на форсаже. Вес пустого 9900 кг, нормальная взлётная масса 13 000 кг, максимальная 20 700 кг выупщено 80 для ОАЭ.


-QF-16

В 2010 году ВВС США подписали контракт с Boeing стоимостью $69 млн на серийную конверсию в самолёты-мишени 126 истребителей F-16 выработавших свой ресурс. Беспилотные QF-16 должны заменить парк устаревших и близких к исчерпанию машин QF-4. 19 сентября 2013 г. произошёл первый полет QF-16.

Перспективные программы

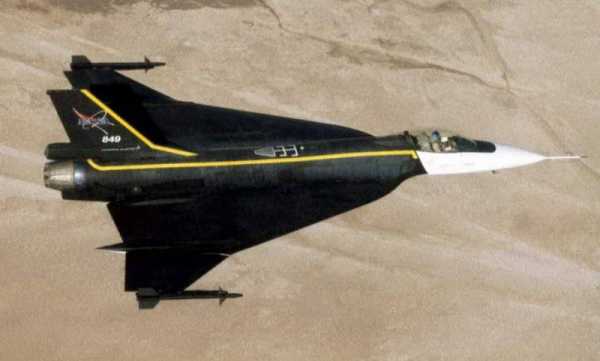

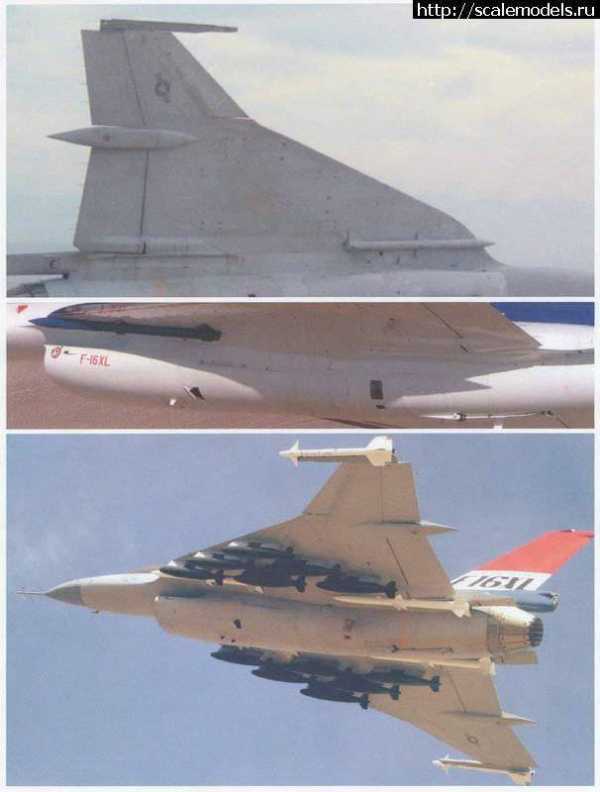

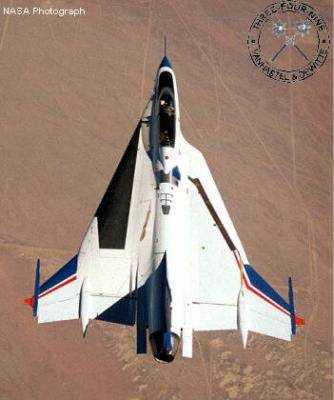

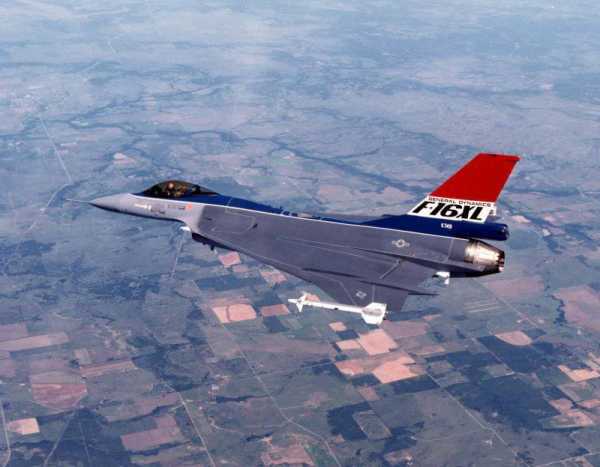

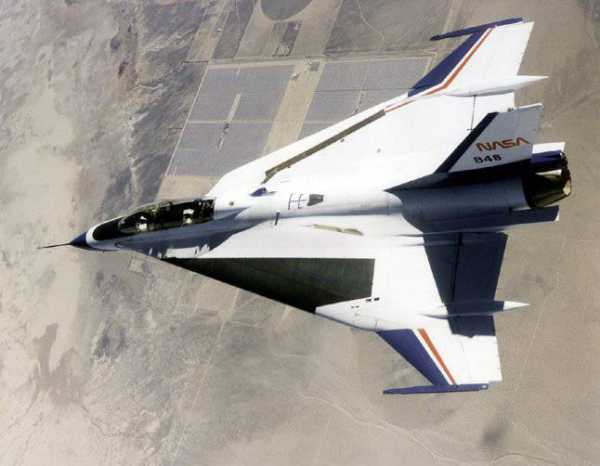

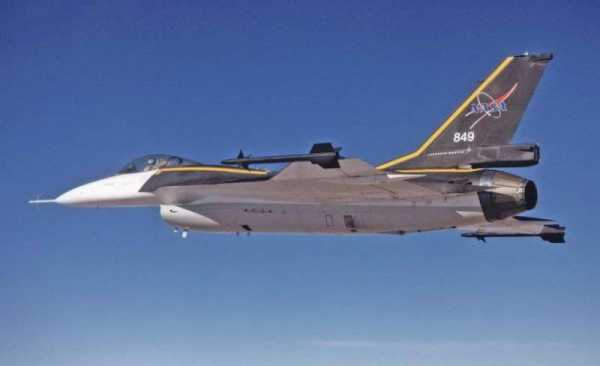

Программы дальнейшего совершенствования F-16 включают CCV (самолёты с конфигурацией, определяемой системой управления) и AFTI — экспериментальная машина с тройной цифровой системой управления полётом и большими подфюзеляжными гребнями. F-16XL бесхвостовой схемы, мог иметь мощное вооружение, большую дальность полёта и лучшую маневренность по сравнению с исходным F-16.

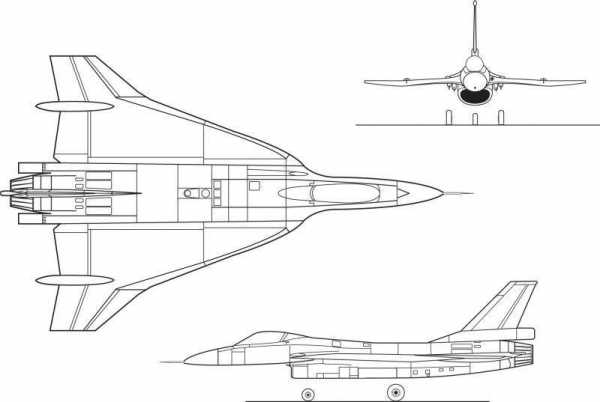

Первый полёт нового самолёта состоялся в июле 1982 года, однако лётные испытания по этой программе были свёрнуты в конце 1980-х гг. по инициативе ВВС США, а два построенных самолёта были переданы NASA для исследовательских целей.

«Night Falcon» и серия «блок 50»

С декабря 1988 года начался выпуск серии «Блок 40/42» «Night Falcon», с контейнерами прицельно-навигационной маловысотной системы LANTIRN, РЛС APG-68V, цифровой системой управления полётом и системой автоматического следования рельефу местности. «Night Falcon» способен нести УР AGM-88B. С увеличением количества оборудования повысился взлётный вес самолёта, что повлекло за собой усиление шасси. С декабря 1991 года стали производиться серии «блок 50» и «блок 52». Эти машины имеют РЛС APG-68, новый ИЛС, совмещённый с системой ночного видения, более мощную ЭВМ, а также устройства разбрасывания диполей и ИК-ловушек. Эти последние варианты F-16 оборудованы двигателями F110-GE-229 и F100-PW-220.

Истребитель-перехватчик ПВО

С октября 1986 года ВВС США приступили к модернизации 270 машин F-16A/B по программе ADF по переоборудованию самолётов в истребители-перехватчики ПВО. Эти машины получили усовершенствованную РЛС, способную отслеживать мелкие цели, и ПУ для ракет AIM-7 «Sparrow», которые могут поражать объекты за пределами визуальной видимости. F-16 ПВО могут нести 6 УР AIM-120, AIM-7 или AIM-9 класса «воздух-воздух».

F-16CJ и F-16DJ

F-16CJ в модификации Block 50 были разработаны для замены устаревших противорадиолокационных самолётов F-4G Wild Weasel V, которые стояли на вооружении ВВС США на протяжении 20 лет. В отличие от прошлых «Диких Ласок» (подразделения ВВС США, предназначенные специально для борьбы с зенитно-ракетными комплексами) F-16CJ является одноместным самолётом — компьютер перенимает почти всю работу второго пилота. Также существовало несколько двухместных самолётов F-16DJ, но они являются исключением из правила.

С новым одноместным самолётом изменилась также тактика применения Ласок — самолёты стали применять парами, в то время как прошлые самолёты (F-100F, F-105G и F-4G) эксплуатировались в группе с простыми истребителями-бомбардировщиками (обычно F-4G применялся вместе с обычными F-4E или F-16C), которые атаковали наземные цели, после того как F-4G разделывался с РЛС.

F-16CJ несут ракеты AGM-88 HARM и/или AGM-45 Shrike для уничтожения РЛС, а также AIM-9 Sidewinder и AIM-120 AMRAAM для защиты от истребителей противника.

F-16V

Американская компания Lockheed Martin объявила о создании новой версии истребителя F-16 Fighting Falcon — F-16V. V в индексе самолёта обозначает Viper, «гадюка». Новая версия самолёта будет оснащена радаром с активной фазированной решёткой, новым бортовым компьютером и некоторыми доработками в кабине пилота. По оценке компании, до версии Viper может быть модернизирован практически любой истребитель F-16.

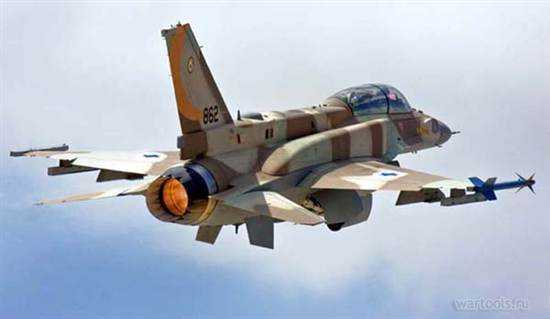

F-16I

F-16I — двухместный вариант модификации Block 52, созданный по специальному заказу ВВС Израиля. В сентябре 1997 года Израиль устраивает конкурс на поставку новых истребителей. В конкурсе принимают участие F-16I и F-15I. В июле 1999 года объявляется о победе F-16. 14 января 2000 года в рамках программы «Peace Marble V» был заключён первоначальный контракт на 52 машины. 19 декабря 2001 года контракт был расширен до 102 самолётов. В ВВС Израиля F-16I получил обозначение Sufa (Гроза). Первый полёт произошёл 23 декабря 2003 года. 19 февраля 2004 года начались поставки в боевые части. Приблизительная стоимость каждого самолёта — 70 миллионов долларов (на 2006 год).

Одним из главных отличий F-16I от Block 52 является замена приблизительно 50 % бортового оборудования на израильские аналоги: так, например, противоракетная система ALE-50 Towed Decoy System была заменена на Israeli Aerial Towed Decoy. На самолёт была установлена система Autonomous Air Combat Maneuvering Instrumentation «Ehud», позволяющая имитировать реальные действия во время проведения учебных упражнений. Также самолёт получил нашлемную систему наведения, индикатор на лобовом стекле (HUD), новую центральную бортовую ЭВМ, а также дисплей для отображения картографической информации. F-16I может нести израильские ракеты класса «воздух-воздух» с тепловой системой самонаведения Rafael Python. Для увеличения дальности на самолёт монтируют съёмный конформный подвесной топливный бак производства Israel Aerospace Industries. Базовыми американскими системами являются турбореактивный двухконтурный двигатель F100-PW-229 (совместимый с F-15I) и радар APG-68(V)9.

Страны эксплуатанты

Состоит на вооружении

-Бахрейн — 16 F-16C и 4 F-16D, по состоянию на 2012 год
-Бельгия — 50 F-16AM и 10 F-16BM, по состоянию на 2012 год
-Колумбия — 60 F-16C/D блок 50
-Венесуэла — 17 F-16A и 4 F-16B, по состоянию на 2012 год
-Греция — 115 F-16C и 41 F-16D, по состоянию на 2012 год
-Дания — 43 F-16AM и 11 F-16BM, по состоянию на 2012 год
-Египет — 156 F-16A/С и 47 F-16B/D, по состоянию на 2012 год
-Израиль — 78 F-16A, 24 F-16B, 78 F-16C, 48 F-16D и 101 F-16I, по состоянию на 2012 год
-Индонезия — 7 F-16A, 3 F-16B и 24 F-16C, по состоянию на 2012 год. В рамках программы Peace Bima-Sena Индонезии было продано 12 F-16A/B Block 15OCU (в том числе восемь F-16A и четыре F-16B) в 1989—1990 годах. За время эксплуатации в лётных происшествиях потеряны две машины (в 1992 и 1997 годах).


-Иордания — 3 F-16A/B и 39 F-16AM/BM, по состоянию на 2013 год. В феврале 2014 года в Пакистан поставлено 12 истребителей F-16A Block 15 и один F-16B Block 15.
-Нидерланды — 79 F-16AM и 11 F-16BM, по состоянию на 2012 год
-Норвегия — 47 F-16AM и 10 F-16BM, по состоянию на 2012 год
-ОАЭ — 53 F-16Е и 25 F-16F, по состоянию на 2012 год
-Оман — 8 F-16C и 4 F-16D, по состоянию на 2012 год
-Пакистан — 24 F-16А, 21 F-16В, 12 F-16С Block 52 и 6 F-16D Block 52, по состоянию на 2013 год. В феврале 2014 года у Иордании куплено 12 истребителей F-16A Block 15 и один F-16B Block 15, самолёты поступили на вооружение ВВС Пакистана в марте 2014 года. 18 истребителей F-16 модернизированных до версии Block 52 проданы в 2010—2012 годах.
-Польша — 48 F-16C «блок-52M», по состоянию на 2011 год


-Португалия — 28 F-16AM и 6 F-16BM, по состоянию на 2012 год ВВС Португалии получили в общей сложности 45 самолётов (включая 38 F-16A и 7 F-16B). Было приобретено две партии: в рамках программы Peace Atlantis I в 1994 году поставлены 20 F-16A/B Block 15OCU и в рамках программы Peace Atlantis II в 1999 году поставлены 25 F-16A/B Block 15, ранее состоявшие на вооружении ВВС США (из них пять машин предназначались для разбора на запчасти). Самолёты, закупленные в 1999 году, постепенно проходят модернизацию до стандарта MLU. Первый модернизированный самолёт поступил в 301-ю эскадрилью в 2003 году. За время эксплуатации в лётных происшествиях потеряны две машины (в 2002 и 2008 годах). F-16 состоят на вооружении двух эскадрилий, базирующихся на авиабазе Монте-Реал — 201-й «Falcоes» и 301-й «Jaguares».
-Республика Корея — 118 F-16C и 47 F-16D, по состоянию на 2012 год. Выпускается по лицензии.
-Сингапур — 32 F-16C и 43 F-16D, по состоянию на 2012 год


-Ирак — Ирак заказал у США 36 самолетов на сумму $65 млн, но первоначальные поставки в 2014 году были задержаны из соображений безопасности, после того как боевики ИГИЛ захватили обширные районы Ирака. В итоге, поставка первых четырех истребителей из США в Багдад была осуществлена в июле 2015 года.
-Таиланд — 43 F-16A/ADF и 15 F-16В, по состоянию на 2012 год
-Тайвань — 117 F-16A и 28 F-16В, по состоянию на 2012 год
-Турция — 195 F-16C и 42 F-16D, по состоянию на 2012 год. Выпускается по лицензии. 23 мая 2011 года ВВС Турции получили первый F-16 «блок-50» местной сборки. До декабря 2012 года турецкой компанией Turkish Aerospace Industries будет построено 50 F-16 «блок-50».
-Чили — 31 F-16A/C и 11 F-16B/D, по состоянию на 2012 год
-Марокко — 18 F-16C «блок-52» и 6 F-16D «блок-52», по состоянию на август 2012 года. F-16 ВВС Марокко оборудованы двигателями F100-PW-229 EEP (Engine Enhancement Package) компании «Пратт энд Уитни» и РЛС AN/APG-68(V)9. В 2007 году ВВС Марокко заказали 24 F-16C/D «блок-52» на общую сумму $2,4 млрд.


-США:
-ВВС США — 1018 F-16C/D, по состоянию на 2012 год
-ВМС США — 14 F-16А/В, по состоянию на 2012 год
-ВВС Национальной гвардии США — 209 F-16C/D

Состоял на вооружении

-Италия — 34 F-16 в лизинге с марта 2001 по июнь 2012 год по программе «Мирный Цезарь».

ТТХ

Технические характеристики

-Экипаж: 1 пилот
-Длина: 15,03 м
-Размах крыла: 9,45 м; с ракетами на концах крыла: 10,0 м
-Высота: 5,09 м
-Площадь крыла: 27,87 м2
-Профиль крыла: NACA 64A-204
-Коэффициент удлинения крыла: 3,2
-Стреловидность по передней кромке: 40 град.
-База шасси: 4,0 м
-Колея шасси: 2,36 м
-Масса пустого:
-с двигателем F100: 8 910 / 9 358 кг (без/с конформными баками (англ.)русск.)
-с двигателем F110: 9 017 / 9 466 кг (без/с конформными баками)
-Нормальная взлётная масса: (с двумя ракетами «воздух-воздух», без ПТБ)
-с двигателем F100: 12 723 / 14 548 кг (без/с конформными баками)
-с двигателем F110: 12 852 / 14 661 кг (без/с конформными баками)
-Максимальная взлётная масса: 21 772 кг
-Масса внешней нагрузки: (с полной заправкой внутренних баков)
-с двигателем F100: 8 855 / 9 635 кг (без/с конформными баками)
-с двигателем F110: 8 742 / 9 190 кг (без/с конформными баками)
-Масса топлива во внутренних баках: 3 228 кг
-Объём топливных баков: 3 986 л
-Подвесные топливные баки: 1 х 1 136 л или 2 х 1 402 л
-Конформные баки: 1 703 л
-Силовая установка: 1 х ТРДДФ General Electric F110 (Block 50)
-Бесфорсажная тяга: 1 х н/д
-Форсажная тяга: 1 х 13100,6 кгс
-Силовая установка: 1 х ТРДДФ Pratt & Whitney F100-PW-229 (Block 52)
-Бесфорсажная тяга: 1 х 7900,2 кгс
-Форсажная тяга: 1 х 12900,4 кгс

Лётные характеристики

-Максимальная скорость: соответствует M=2,0 на высоте 12 200 м
-Боевой радиус: (Block 50)
-с конформными баками, 3 940 л в ПТБ, 2х907 кг бомбы, по профилю большая-малая-малая-большая высота: 1 361 км
-с конформными баками, 5 542 л в ПТБ, 2х907 кг бомбы, по профилю большая-малая-малая-большая высота: 1 565 км
-без конформных баков, 3 940 л в ПТБ, 2хAIM-120, 2?AIM-9, воздушный патруль: 1 759 км
-Перегоночная дальность: (Block 50)
-с конформными баками, 3 940 л в ПТБ: 3 981 км
-без конформных баков, 5 542 л в ПТБ: 4 472 км
-Практический потолок: 15 240 м
-Скороподъёмность: прим. 275 м/с
-Нагрузка на крыло: 781,2 кг/м2 (при максимальной взлётной массе)
-Тяговооружённость: 1,03 (без подвесок и конформных баков)
-Максимальная эксплуатационная перегрузка: +9 g

Вооружение

-Стрелково-пушечное: 1 х 20-мм шестиствольная пушка M61A1 (боезапас — 511 снарядов)
-Точки подвески: 9
-Боевая нагрузка: (при +5,5 g)
-под фюзеляжем: 1 000 кг
-внутренние: 2 х 2 041 кг
-центральные: 2 х 1 587 кг
-внешние: 2 х 318 кг
-на законцовках: 2 х 193 кг
-дополнительные точки для подвесного оборудования по бокам воздухозаборника: 2 х 408 кг
-Управляемые ракеты:
-ракеты «воздух-воздух»: AIM-7, 6хAIM-9, 6xAIM-120, AIM-132, Python 3, Python 4, Derby, Sky Flash, Magic 2
-ракеты «воздух-поверхность»: 6хAGM-65A/B/D/G, AGM-45, 2хAGM-84, 4хAGM-88, AGM-154 JSOW, AGM-158 JASSM, Penguin Mk.3
-Бомбы:
-корректируемые: 4хGBU-10, 6хGBU-12, GBU-15, GBU-22, GBU-24, GBU-27, 4xGBU-31 JDAM
-корректируемые кассетные (c WCMD): CBU-103, CBU-104, CBU-105,
-свободнопадающие: Mark 82, 8хMark 83, Mark 84
-Пушечные контейнеры: 1 х GPU-5/A с 30-мм пушкой
-БРЛС (бортовая радиолокационная станция):
-AN/APG-66
-AN/APG-68 (авиационная БРЛС с дальностью порядка 160 миль (250 км))
-AN/APG-80

Боевой радиус1 361-1 759 км
Максимальная взлётная масса21 772 кг
Максимальная скоростьсоответствует M=2,0
Практический потолок15 240 м

wartools.ru

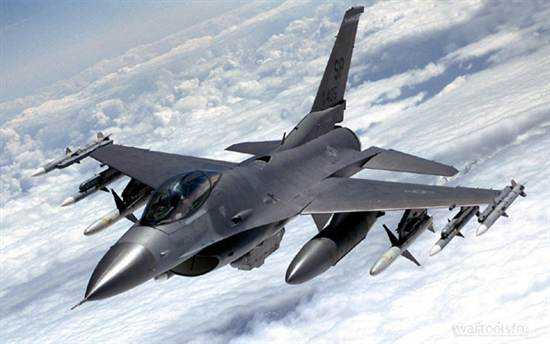

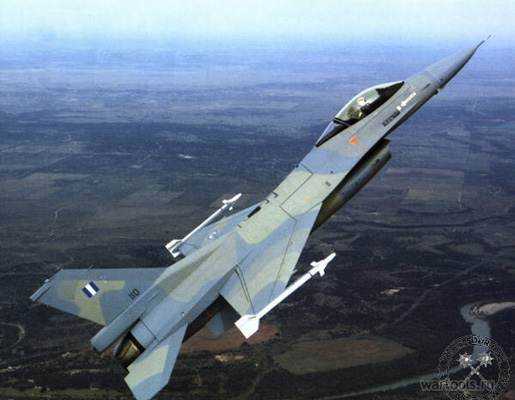

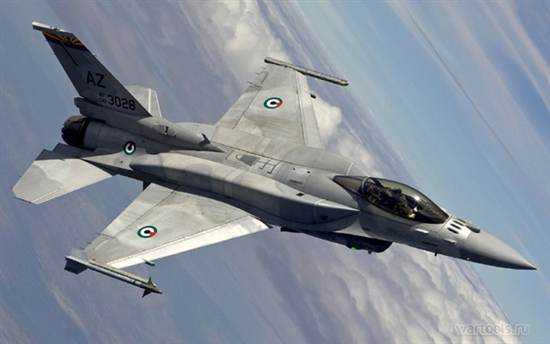

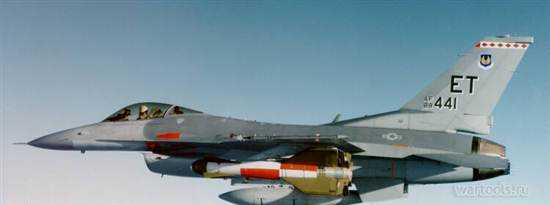

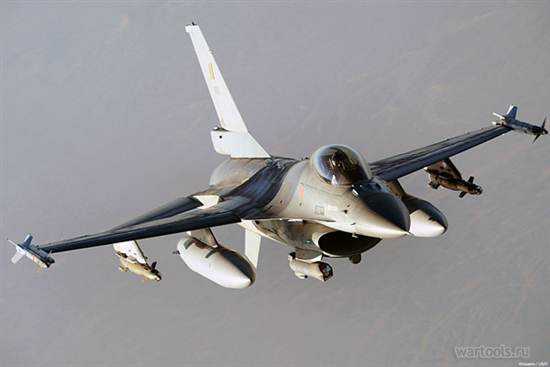

Истребитель F-16. Фото. Характеристики.



General Dynamics F-16 Fighting Falcon – легкий многофункциональный американский истребитель 4-го поколения, разработкой которого занималась компания General Dynamics.

  1.

    Стоимость: 14 600 000–18 800 000 USD (1998 г.)



F-16 отличается универсальностью и относительно невысокой стоимостью. По состоянию на июнь 2014 года это самый массовый истребитель 4-го поколения (выпущено более 4540 самолетов). Очень популярен на мировом рынке вооружений. Стоит на вооружении в 25 государствах мира. Последние самолеты, построенные для ВВС США, поступили в их распоряжение в 2005 году. По плану выпуск экспортного F-16 продлится до 2017 года.

Прототип истребителя, получившего название YF-16 (№ 72-01567), совершил первый полет 21.01.1974, после того как появился риск возникновения аварийной ситуации во время пробежки. Полноценный полет по программе испытаний был совершен впервые 2.02.1974. В 1975 году построили F-15A, а в 1977 − двухместный F-16B.



Боевое применение F-16



Впервые истребитель совершил вылет для выполнения боевого задания 26.04.1981 над Ливаном.





F-16, которые были в распоряжении израильских ВВС, весной 1981 г. активно принимали участие в налетах на лагеря палестинских повстанцев.

28.04.1981 израильские истребители уничтожили два боевых вертолета Ми-8, находившихся в распоряжении сирийского контингента в республике Ливан. 14.07.1981 был сбит истребитель ВВС Сирии МиГ-21. Весной следующего года «Файтинг Фалконы» уничтожили еще три сирийских самолета МиГ-21.

F-16 видео



Летом 1982 г. началась операция «Мир Галилее», в которой со стороны Израиля F-16 стал одним из двух ключевых истребителей. Его было эффективно применять против сирийской авиации, которая на то время состояла из советских самолетов серий МиГ-21 и МиГ-23. В общей сложности количество побед в воздушных столкновениях составило 45 на стороне Израиля.



11.06 израильскими F-16 был нанесен мощный удар по сухопутным войскам Сирии. Результатом его стало почти полное уничтожение 47-й бригады. В дальнейшем истребители этого типа участвовали в рейдах на палестинские базы. В ходе одного из таких налетов 23.11.1989 один истребитель был подбит средствами ПВО противника, но дотянул до базового аэродрома и позже был восстановлен.

В 1985 г. F-16 над Ливаном поразил сирийский беспилотный разведчик ВР-3 «Рейс».



Российские СМИ предоставляют информацию о пяти сбитых F-16, которые попали под огонь истребителей МиГ-23МФ, но фактических доказательств этому нет, они ссылаются только на слова сирийских летчиков.



7.06.1981 группа из восьми истребителей F-16 вместе с прикрытием в виде пяти F-15 совершила целевой налет на поражение иракского ядерного реактора Озирак. Результатом стало полное разрушение строившейся конструкции реактора. Со стороны Израиля потери отсутствовали.





Начиная с мая 2001 года, F-16 иногда привлекались для точечных ударов по территории Палестинской автономии после террористических актов палестинских организаций.

  • Налёт на Сирию



5.10.2003 как ответ на теракт в Хайфе, организованный группировкой «Исламский Джихад», израильские воздушные силы с применением F-16 обстреляли базовый лагерь группировки, находящийся в Сирии.



  • 2-я ливанская война



Самолеты F-16 в 1990-х и 2000-х годах принимали участие во многих налетах на позиции группировки «Хизбалла», действовавшей на юге Ливана. Июль-август 2006 года – активно задействовались в ходе боевых действий Второй ливанской войны. Лишь один израильский самолет был разрушен и то не в воздушном бою, а из-за технических неисправностей на взлете. Пару лет спустя израильскими F-16 были сбиты несколько разведывательных беспилотников «Хизбаллы».

  • Операция в Тунисе



1.10.1985 г. восемь израильских F-16 бомбардировали пригород Хаммам аш-Шатт, где размещалась база Организации освобождения Палестины. Результатом стало убийство сотен мирных граждан Туниса, которые не имели прямого отношения к террористической организации.





В 1992 г. в Венесуэле была совершена попытка государственного переворота. Реализовать планы мятежников по смене власти не удалось во многом благодаря военной поддержке правительства, которая включала в себя две авиационные эскадрильи, вооруженные F-16. Ими были сбиты три самолета повстанцев.

12.10.2013 F-16A ВВС Венесуэлы нанесли удар по двум легким самолетам, которые перевозили наркотики.



Боевые задачи под патронатом НАТО



  • Боснийская война



Несколькими странами-членами НАТО из национальных ВВС были выделены истребители F-16 для патрулирования запретной зоны для полетов над Боснией, которую ввели в 1993 г. Один раз за все время операции по охране боснийского воздушного пространства 28.02.1994 произошла воздушная битва, в ходе которой НАТОвские истребители уничтожили 5 штурмовиков сербов.

Август-сентябрь 1995 г. – самолеты ВВС США, Нидерландов и Дании в ходе проведения операции Deliberate Force наносили удары по позициям сербов. В боснийской войне был потерян один истребитель F-16, пилоту удалось катапультироваться и выжить.



  • Военные действия в Югославии



Воздушная кампания, развернутая силами ВВС США, Дании, Нидерландов, Турции и Бельгии против Югославии в 1999 г., прошла при активном участии самолетов F-16. Их преимущество было в слабой засекаемости радарами югославских РЛС. Результатом кампании стало поражение самолетами «Файтинг Фалкон» сил НАТО двух МиГ-29. Потери (из официального отчета НАТО) – один истребитель, сбит 2.05.1999 ЗРК С-125; пилот выжил после катапультирования. Но сербские и российские СМИ твердили о других потерях со стороны союзников, которые превышали заявленные (до 7 самолетов).



  • Военные действия в Афганистане



В афганской операции в октябре-декабре 2001 года воевали только F-16 ВВС США. В апреле 2002 года произошел инцидент по «открытию огня по союзникам», которыми оказалось канадское подразделение сухопутных войск. Четыре солдата погибли.

С 2002 года авиабаза Манас (Киргизия) стала площадкой для размещения датских, голландских и норвежских истребителей F-16.



Потери к 2013 г. в ходе афганской операции составили как минимум три самолета F-16 (ВВС США, Дании и Нидерландов).





Боевые действия в Персидском заливе



Истребитель F-16 стал наиболее массовой боевой моделью в этом регионе (всего принимали участие в боевых столкновениях 249 единиц) и сделал наибольшее количество боевых вылетов (13 540).

Самолет применяли как ударную единицу для подавления вражеских РЛС «Дикие ласки».



Потери по разным источникам информации составили от 11 до 20 машин. Первые три истребителя были потеряны во время проведения операции «Щит пустыни». Но если соотносить количество вылетов с потерями F-16, то рассматриваемый аппарат был наиболее живучим и одновременно наиболее эффективным истребителем Многонациональных сил. Самолетами были 36 раз выпущены ракеты класса «воздух-воздух» AIM-9, но ни одна из них не поразила цель.



Американские истребители F-16 Fighting Falcon под эгидой США были активными участниками в бомбардировке иракского реактора в 1992 г., в иракской войне, которая была развернута Штатами в ответ на теракты 11.09.2001.



  • Другие регионы применения



Также этим самолетам нашли применение в разного рода боевых конфликтах в Турции, Пакистане и Сирии.

За всю историю эксплуатации и боевого применения самолетами под управлением американских, израильских летчиков и пилотов стран НАТО были сбиты около 50 единиц авиатехники противника.

Модификации F-16

  • F-16A — одноместный многоцелевой тактический истребитель для действий в светлое время суток;

  • F-16B — двухместный учебно-боевой вариант самолета F-16A;

  • F-16C — одноместный усовершенствованный многоцелевой истребитель;

  • F-16D — двухместный учебно-боевой вариант самолета F-16C;

  • F-16N и TF-16N — одно- и двухместные варианты самолетов условного противника, построенные для школы летчиков истребителей ВМС США «Топ Ган»;

  • F-16ADF — самолет ПВО для Национальной гвардии ВВС США;

  • RF-16C (F-16R) — самолет-разведчик, предназначенный для замены самолетов RF-4C.

  • На основе F-16 в Японии в 1987 г. создан истребитель-бомбардировщик FS-X(SX-3).

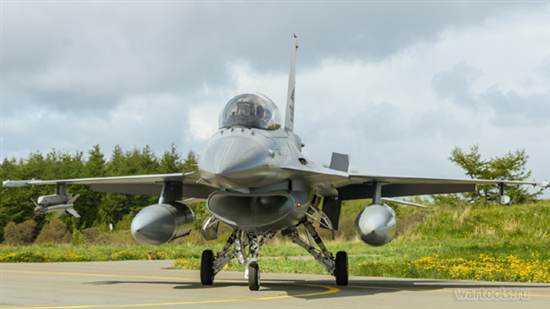

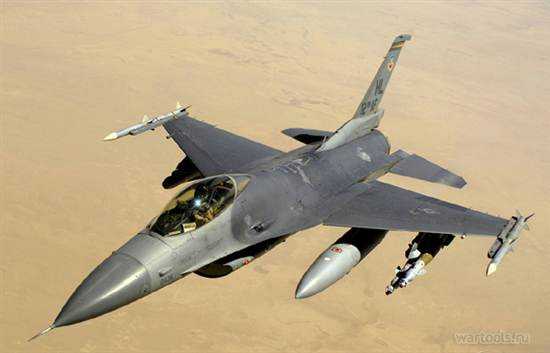

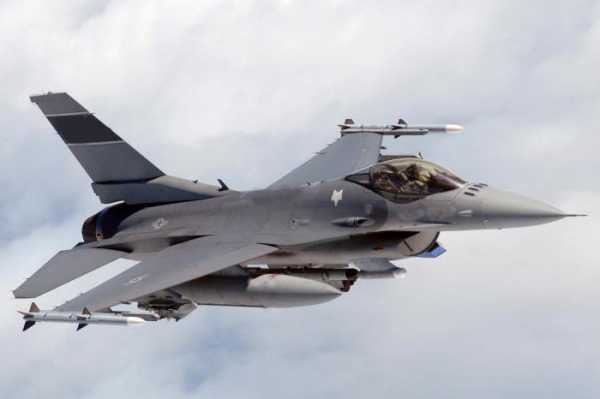

F-16 фото

Характеристики истребителя F-16:

  • Длина самолета, м  14,52

  • Размах крыла, м 9,45

  • Площадь крыла, м2 28,9

  • Длина корневой хорды, м  5

  • Масса пустого самолета, кг  6400

  • Масса взлетная, максимальная, кг 15 000

  • Масса топлива во внутренних баках, кг 3160

  • Скорость полета, максимальная 2М

  • Скорость крейсерская 0,93М



Военная авиация

Avia.pro



avia.pro

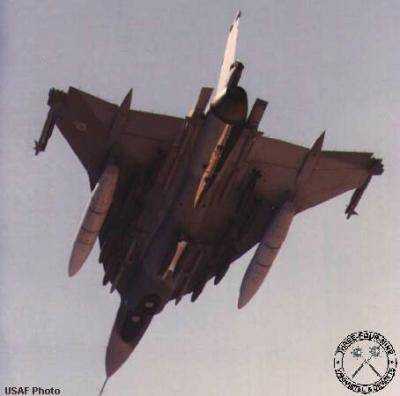

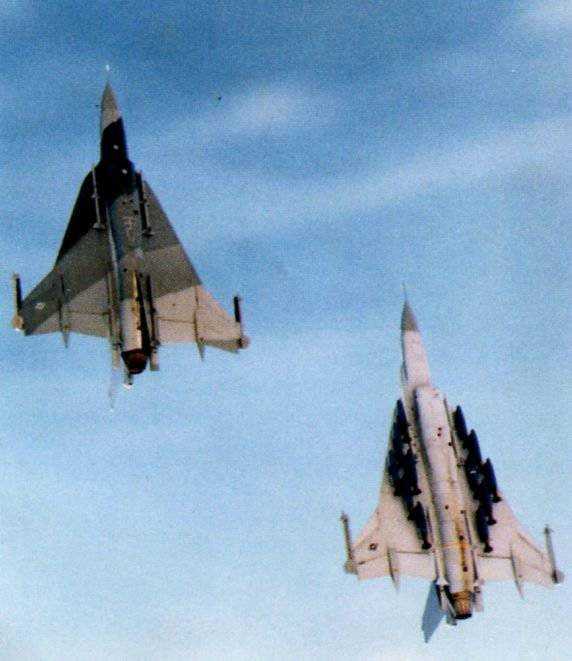

Опытный самолет F-16XL » Военное обозрение

В феврале 1980 года General Dynamics предложила использовать версию Fighting Falcon с радикально модифицированной формой крыла, первоначально предложенную для использования на сверхзвуковых авиалайнерах типа Конкорда. Проект получил название SCAMP (Supersonic Cruise and Maneuvering Program), а затем был переименован в F-16XL. Дельтовидное треугольное крыло с двойной стреловидностью по передней кромке обладало общей площадью в 58.8 квадратных метра (более чем вдвое превышая площадь стандартного крыла F-16).


Целями исследований были новаторские формы и кривизна профиля крыла для обеспечения эффективной сверхзвуковой крейсерской скорости, сохраняя при этом маневренность до звуковых истребителей. Конструкция должна была обеспечить низкое сопротивление при высоких дозвуковых или сверхзвуковых скоростях без ущерба маневренности на низких скоростях.

Программа первоначально финансировалась заводом-изготовителем и в ней было задействовано два опытных F-16A. В конце 1980-х ВВС США и General Dynamics договорились о совместной программе испытаний, а ВВС предоставили третий и пятый опытные F-16 (бортовой номер А-3, серийный номер 75-0747 и А-5, серийный номер 75-0749) для переоборудования в прототипы F-16XL.

Фюзеляж был удлинен на 142 см до 16.5 метров посредством двух новых вставок на стыках между тремя основными узлами фюзеляжа: одна 66-и сантиметровая вставка была размещена в точке заднего сопряжения крыла (rear split point), а 76-и сантиметровая в передней. Однако задняя 66-и сантиметровая вставка не представляла из себя непрерывный сегмент от основания до вершины. Below the wing, a 26 inch segment was inserted just aft of the main landing gear, above the wing the segment was still 26 inches long, but inserted 26 inches farther aft than the segment below the wing. Под крылом эта вставка, 26 дюймов сегменте вводили непосредственно в кормовой части основного шасси, над крылом сегменте по-прежнему 26 дюймов в длину, но вставлены 26 дюймов дальше кормовой чем сегмент под крылом. В результате эта вставка была похожа на обратную «Z». Удлинения фюзеляжа позволили сделать хвостовую часть скошенной до 3 градусов, необходимых для предотвращения касания сопла двигателя взлетно-посадочной полосы во время взлета и посадки.


По той же причине XL не имеет подфюзеляжных килей, но они ему и не нужны, так как в целом характеристики стабильность XL оказались выше, чем у F-16.

Шестидесяти шести сантиметровая вставка повлияла на воздухозаборник двигателя своей нижней частью, потому как передняя вставка фюзеляжа была применена только к верхней части фюзеляжа. В результате воздухозаборник двигателя F-16XL оказался на 66 см длиннее, чем на стандартном F-16A.

Форма крыла в плане была изменена на стреловидное крыло с изломом по передней кромке площадью на 120% больше, чем оригинальное крыло F-16. С целью сохранения веса нового крыла в его верхних и нижних слоях обшивки широко использовались углеродные композиционные материалы. Таким образом, экономия веса только в крыльях составила 272 килограмма. Конструкция лонжерона крыла обладает углом стреловидности от 50º до 70º и стала на 1179 килограмма тяжелее оригинального. Увеличение внутреннего объема, как за счет удлинения фюзеляжа, так и расширения крыла увеличило на 82% внутренние топливные емкости, а увеличившаяся площадь крыла позволила увеличить количество точек подвески до 27-и увеличив при этом боевую нагрузку почти в 2 раза. Несмотря на получившееся удлинение фюзеляжа, новое обозначение XL вовсе не обозначает «Extra Large» (очень большой).

Посредством улучшения формы крыла и оптимизации кривизна профиля, окончательная конфигурация самолета обеспечила 25%-ное улучшение максимальной подъемной силы относительно F-16 на сверхзвуковых скоростях и 11%-ное улучшение на дозвуковых. Управляемость F-16XL достаточно отличалась от стандартного F-16, обеспечивая более устойчивый (гладкий) полет на высоких скоростях и малых высотах. В итоге получился очень дельный истребитель ​​с большим крылом обеспечивающим интеграцию большого количества вооружения на внешних подвесках.


Первый из двух F-16XL (серийный номер 75-0749) подвергшихся изменению был одноместным и оснащался турбореактивным двигателем F100-PW-200. Впервые его поднял в небо 3-го июля 1982-го года Джеймс Мак-Кинни (James McKinney). Второй F-16XL (серийный номер 75-0747) первоначально оснащался турбореактивным двигателем General Electric F110-GE-100 с тягой 13 тонн. Он был переделан из 3-го опытного самолета (бортовой номер А-3), который был серьезно поврежден в аварии при посадке во время дня открытых дверей в августе 1980-го года. При взлете у самолета лопнула шина носового шасси. Было принято решение садиться не выпуская шасси. В результате самолет сильно пострадал. Когда планер прибыл в Форт-Уэрт для использования в программе XL у него отсутствовала вся передняя часть самолета. В процессе ремонта он был переоборудован в двухместный. В качестве самолета XL он в первый раз был поднят в воздух 29-го октября 1982-го года пилотируемый Алексом Вольфом (Alex Wolf) и Джимом Мак-Кинни (Jim McKinney).

В марте 1981-го года ВВС США объявили о создании нового усовершенствованного тактического истребителя. General Dynamics предложила на конкурс истребитель F-16XL, а компания McDonnell Douglas двухместный F-15B Eagle. Благодаря увеличенным емкости топливной системы и боевой нагрузки F-16XL мог нести в два раза больше вооружения чем F-16 и обладал увеличенной на 40% дальностью полета. Повышеная боевая нагрузка могла быть размещена на 27-и узлах подвески расположенных следующим образом:

16 под крыльями по 340 кг каждая
4 для подвески ракет AMRAAM AIM-120, частично скрытых в корневой части крыла
2 на законцовках крыла
1 центральный подфюзеляжный пилон
2 под крыльями для «тяжелых» боеприпасов
2 в нижней передней части фюзеляжа для низковысотных навигационных прицельных инфракрасных систем LANTIRN

Тем не менее, «тяжелая» подвеска на каждом крыле располагалась на том же расстоянии от центра фюзеляжа, что и две обычные подвески. Это означает, что можно было использовать либо одну «тяжелую» либо две обычные подвески, но не то и другое одновременно.

Кроме того, когда на «тяжелой» подвеске размещался дополнительный топливный бак, он физически закрывал еще одну точку подвески под крылом. Поэтому с внешними топливными баками максимальное количество точек подвески для вооружения на крыльях сокращалось до 10. С другой стороны, устройство для крепления двух бомб могло быть также размещено под фюзеляжем. Без использования дополнительных топливных баков максимальное количество боеприпасов калибра 227 кг было увеличено до 16. XL также мог нести под фюзеляжем, сбрасываемый 1100 литровый топливный бак.

В феврале 1984-го года ВВС США объявили о предпочтении истребителя McDonnell Douglas известного как F-15E Strike Eagle. Если бы F-16XL выиграл конкурс, то были бы произведены самолеты F-16E как одноместные и F-16F как двухместные. Ведущий инженер проекта XL Джон Г. Уильямс (John G. Williams) сказал: «XL чудесный самолет, но он стал жертвой ВВС США желающих продолжить производство F-15, что вполне объяснимо. Иногда вы выигрываете эти политические игры, иногда нет. По большинству параметров XL превосходит F-15 в качестве штурмового самолета, но и F-15 достаточно хорош.»

После проигрыша в конкурсе министерства обороны летом 1985-го года General Dynamics вернул оба F-16XL в Форт-Уэрт, где и разместил их на хранение. Эти самолеты совершили 437 и 361 вылетов соответственно, и хотя сверхзвуковая крейсерская скорость без форсажа была первоначальной целью программы F-16XL, самолет так ни разу и не смог её выполнить в полной мере.

В конце 1988-го года оба опытных образца были изъяты с хранения переданы NASA, где им были присвоены бортовые номера 849 (А-5, #75-0749) и 848 (А-3, #75-0747). В NASA они использовались для изучения концепции аэродинамики крыла для улучшения воздушного потока при сверхзвуковом полете.

Первый F-16XL снова поднялся в воздух 9-го марта 1989-го года и перелетел в летно-исследовательский центр Эймс-Драйден на авиабазе Эдвардс. Этот самолет был модифицирован для исследования влияния движения вихревых потоков вдоль крыла. Для этого на экспериментальной титановой части левого крыла (так называемые перчатки) были проделаны лазером миллионы крошечных отверстий (около 2500 отверстий на квадратный дюйм, всего половина квадратного метра отверстий).

Целью этого устройства разработанного и построенного Rockwell International’s North American Aircraft Division было удерживать (путем активного подсоса) пограничный слой воздуха, обеспечивая его ламинарное течение. Этот турбулентный слой воздуха, образующийся как правило на поверхности крыла, отрицательно влияет на летные характеристики, вызывая повышенные сопротивление и расход топлива. Удаляя турбулентный слой воздуха, ламинарный поток касается поверхности крыла создавая при этом гораздо меньше сопротивление. Исследования НАСА по улучшению ламинарного потока начались в 1926-ом году, когда предшественник организации НАСА, Национальный консультативный комитет по аэронавтике (NACA) сфотографировал турбулентность воздушного потока в аэродинамической трубе в своем исследовательском центре Лэнгли в Хэмптоне, штат Вирджиния. В воздушный поток был введен дым и сфотографирован, демонстрируя визуальные признаки турбулентности на верхней поверхности крыла.

Ранние исследования привели к рекомендациям об устранении источников возникновения турбулентности и ликвидации выступающих головок заклепок и других конструктивных особенностей способствующих возникновению турбулентности при высоких скоростях полета.

Первый полет с новым крылом состоялся 3-го мая 1990-го года, самолетом управлял пилот Стив Ишмаэль (Steve Ishmael). В январе 1995-го года он провел серию скоростных испытаний совместно с самолетом НАСА SR-71. Самолеты были использованы для изучения характеристик звукового удара в рамках программы создания сверхзвукового пассажирского самолета. Скорость во время этих испытательных полетов колебалась от 1.25 Маха до 1.8 Маха. Во время полетов инженеры зафиксировали как на звуковые удары влияют атмосферные условия.

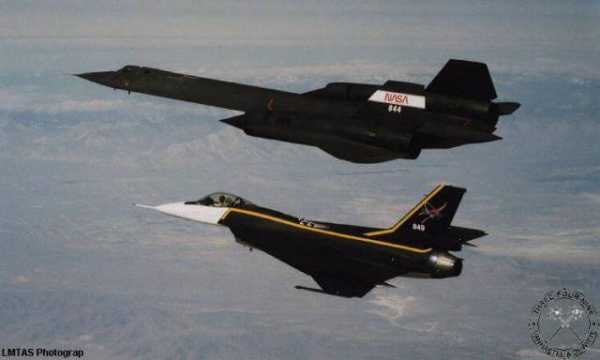

Позже борт номер один был передан НАСА в Лэнгли, штат Вирджиния, где он входил в программу летных испытаний с целью улучшения летных характеристик при взлете и снижения шума двигателя. Он был выкрашен в черный цвет с желтыми полосами и белой передней частью фюзеляжа. Самолет номер 849 вернулся на авиабазу Эдвардс в 1995-ом году где он принял участие в исследовании звуковых ударов совместно с SR-71A.

Второй F-16XL (двух-местный) был доставлен в НАСА с экспериментальным двигателем, который необходимо было заменить до начала проведения летных испытаний. NASA приобрело двигатель General Electric F110-129 обеспечивший на удивление хорошие характеристики. Сверхзвуковая крейсерская скорость в 1.1 Мах была случайно достигнута уже в начале программы на высоте в 6000 метров. Пассивные «перчатки» (обтекатель из пены и стекловолокна) были установлены на правое крыло с целью исследования аэродинамических характеристик вдоль передней кромки на сверхзвуковой скорости, шумов и давления. На левое крыло был установлен новый активный обтекатель ​​(вдвое превышавший по размерам установленный на предыдущем самолете) изготовленный из пенопласта и стекловолокна обтекатель вокруг испытательной секции из высокотехнологичного композита с пористой обшивкой из титана. Несмотря на несимметричность крыльев, самолет оказлся легок в управлении.

Обтекатель имеет максимальную толщину в 63 мм и покрывает 75% поверхности крыла и 60% его передней кромки. S-образный контур крыла был продлен по левой стороне прямо вперед чтобы более точно соответствовать предлагаемой форме крыла сврхзвукового пассажирского самолета. Активный участок (средние 66% от обтекателя) имеет по крайней мере 2500 проделанных лазером отверстий и покрывает по крайней мере площадь в 0.9 квадратных метра. Отверстия ведут в 20 полостей под поверхностью крыла используемых для управления подсосом на поверхности крыла. Обтекатель приклеен к самой обшивке при помощи эпоксидных смол. После того как с самолета была удалена краска, на композитную обшивку были нанесены пару слоев стекловолокна, выступающих в качестве защиты обшивки при демонтаже обтекателя. В настоящее время этот самолет используется в качестве тестового стенда в исследовательском проекте сверхзвукового ламинарного потока.

Летно-технические характеристики:
Экипаж: один (два на втором XL)
Длина самолета со штангой ПВД: 16.51 м
Размах крыла: 10.44 м
Высота: 5.36 м
Площадь крыла: 61.59 м²
Вес пустого самолета: 9980 кг
Максимальный взлетный вес: 21800 кг
Тип двигателя: турбореактивный Pratt & Whitney F100-PW-200, General Electric F110-GE-129 (второй самолет)
Тяга: 54.5 кН, 76.3 кН (второй самолет)
Максимальная тяга: 106.0 кН, 128.9 кН (второй самолет)
Максимальная скорость на высоте 12000м: 1.8 Маха/2027 км/ч, 2.05 Маха/2253 км/ч (второй самолет)
Крейсерская скорость: 965 км/ч
Практическая дальность: 4590 км
Практический потолок: 15 240 м
Скороподъемность: 315 м/с
Максимальная эксплуатационная перегрузка: 9
Вооружение: шестиствольная20-мм пушка General Electric M61A1 Vulcan (6000 выстрелов в минуту, 511 патронов)
Боевая нагрузка: — 6800 кг на 17-и узлах подвески

topwar.ru

фото, технические характеристики, скорость, аналог

В истории мировой авиации (особенно боевой) есть немало действительно легендарных самолетов. Некоторые из них, будучи созданными еще во времена Холодной войны, были и будут производиться еще на протяжении долгого времени. Одним из таких самолетов является F16. Истребитель этот планируется производить еще (как минимум) до 2017 года. Это одна из наиболее многочисленных машин всего блока НАТО.

Основные технические характеристики

  • Состав экипажа – один пилот.
  • Полная длина планера — 15,03 м.
  • Общий размах крыльев — 9,45 м (если на крыльевых пилонах подвешены ракеты, размах составляет ровно 10 метров).
  • Максимальная высота планера — 5,09 м.
  • Общая площадь крыла — 27,87 м².
  • Размер общей базы шасси — 4,0 м.
  • Размер колеи — 2,36 м.
  • Масса пустого самолета – в пределах 9,5 тонны. Вариации возможны в зависимости от типов дополнительных топливных баков и модели установленных двигателей.
  • Взлетная масса – от 12,5 до 14,5 тонны. Зависимость – как и в предыдущем случае.
  • Максимальная скорость истребителя F16 составляет 2 М на высоте 12 000 метров, и около 1,2 М около земли.

Как начиналась его история?

История самолета начинается в середине 60-х годов. После неудач во Вьетнаме американцы пришли к выводу, что им жизненно необходим специализированный легкий истребитель, который бы позволил сразу завоевать господство в воздухе. В рамках этой программы была оперативно создана модель Ф-15, но она оказалась излишне сложной и очень дорогой.

Именно поэтому в 1969 году стартовала программа создания простого и дешевого истребителя, способного выполнять одновременно функции перехватчика в условиях простых метеорологических условий. Дело в том, что в те времена основным противником ВВС США был МиГ-21, который стоял на вооружении не только самого СССР, но и ряда других стран социалистического блока. Тяжелым и не слишком маневренным Ф-15 было тяжело вести бой с юркими «Мигами», а потому срочно требовалось что-то менять.

Начало создания нового самолета

В самом начале 1972 года ВВС выступили с предложением всем крупнейшим американским самолетостроителям. Предполагалось, что государственный заказ достанется компании, выигравшей в результате проведения открытого тендера. Вскоре остались только два реальных претендента на получение заказа. Ими были фирмы General Dynamics и Northrop. Уже через два года они представили свои опытные модели, названные F-16 и YF-17.

Первый самолет был построен по классической схеме, использовал один двигатель. YF-17 был двухдвигательным. Вторая машина получилась хорошей, но опять-таки была излишне дорогой и сложной в производстве. Неудивительно, что победителем в тендере был выбран F16. Истребитель был значительно проще, а перспективы его массового серийного выпуска были намного реальнее. Впрочем, «неудачника» YF-17 не забыли. Именно наработки по этому проекту легли в основу создания палубного истребителя F/А-18 Hornet.

Удешевление конструкции

Чтобы снизить общую стоимость конструкции, при проектировании самолета использовались двигатели Pratt & Whitney F100. Они, к слову говоря, были «позаимствованы» с модели Ф-15. Колеса шасси разработчики взяли от самолета Convair B-58. Впрочем, не стоит считать новый истребитель сборником заимствований. В частности планер машины был абсолютно новым: он разрабатывался с нуля, проектировался по революционной нестабильной схеме.

Отныне полет зависел не только от мастерства летчика, но и от постоянной работы коррекционных систем, без которых добиться вменяемого поведения юркой машины на опасных углах захода было попросту невозможно. Это кардинальное отличие F16. Истребитель, скорость которого превышает 2 М на тангаже, в общем-то, бессмысленно пытаться выровнять в ручном режиме. Именно по этой причине механический привод в конструкции отсутствует полностью, что для мирового самолетостроения в те годы было откровением.

Вообще, предназначенность самолета для предельно высоких скоростей предусматривается во всем. Во-первых, для пилотов было создано совершенно новое противоперегрузочное кресло, которое помогало человеку выдерживать ускорения до 9G. Неподалеку от ручки штурвала располагается специальный упор для руки летчика. Дело в том, что при максимальном ускорении все тело человека становится намного тяжелее, а потому он просто физически не может держать конечности на весу.

Огромное значение придавалось эргономике: все необходимые элементы управления находились в зоне легкой досягаемости и были очень удобно расположены. Благодаря этому, летчик меньше уставал при пилотировании, наличие второго пилота в кабине уже не требовалось. Впрочем, все же существуют двухместные модификации, но они предназначены исключительно для учебных задач.

Первые проблемы

Для своего времени новый самолет был настоящим прорывом. В частности, в нем практически отсутствовала механическая связь агрегатов управления с исполняющими системами машины. Именно по этой причине и случился один казус. Когда первый опытный F16 (истребитель) пошел на взлет, он начал дергаться и рыскать по взлетной полосе. Несмотря на тревожность происходящего, летчик все же сумел набрать необходимую скорость и взлететь.

В процессе разбора инцидента выяснилось, что причина неадекватного поведения самолета кроется в устаревшей системе подготовки пилотов, когда они слишком сильно тянули за ручку штурвала. «Умная» электроника тут же передавала это усилие, бывшее чрезмерным, на двигатели и рули, в результате чего истребитель начинал «бегать» по взлетно-посадочной полосе. Когда обстоятельства произошедшего прояснились, в США тут же начали переписывать инструкции по летной подготовке и готовить новые учебные пособия.

Отметим, что в этом отношении уникален именно F16. Истребитель-аналог с отечественных просторов, то есть МиГ-29, требует более сложной системы обучения молодых пилотов.

Современное положение дел

Сегодня все произведенные «старички» Ф-16 не только остаются в строю, но и готовятся к полномасштабной модернизации. Правда, перспективы этого до сих пор не определены. Так, в 2014 году американцы планировали дооборудовать все свои самолеты этой модели до уровня F-16V. Последняя буква в индексе обозначает Viper, «гадюка». Планируется добавление активной фазированной решетки, установка более функционального и мощного бортового компьютера. Кроме того, были запланированы работы по улучшению эргономики кабины пилота.

Согласно оценкам специалистов, до этой версии может быть модернизирован практически любой F16. Истребитель после проведенного комплекса работ станет несколько маневреннее и живучее в условиях современного воздушного боя.

Но, как мы уже отмечали, перспективы этого начинания довольно-таки туманные. Все дело в приличном сокращении бюджетных ассигнований. Огромные суммы тратятся на доведение до «ума» модели Ф-35, да и с парком новых Ф-22 нужно что-то делать. Скорее всего, модернизированные истребители пойдут на экспорт, в то время как в небе США планируется доминирование новейших Ф-35. В частности к перспективе улучшения своих самолетов уже проявили интерес многие союзники США по НАТО.

Насколько Ф-16 хорош в небе?

Сравнительно немолодой самолет F16 обладает редкой для западных машин степенью маневренностью, незначительно уступая в этом лишь отечественным Су-27 и МиГ-29. Во многом это обусловлено тем, что эта машина стала первым серийно выпускаемым истребителем, в конструкции которого были задействованы новые компьютеризированные системы управления, обеспечивающие устойчивость планера в любых условиях, вне зависимости от действий самого пилота.

Впечатления летчиков

Практически все пилоты, которым впервые дали самолет F16, испытывали настоящее удовольствие от управления новой техникой. Машина отличается превосходной управляемостью, «объемный» фонарь кабины в виде пузыря обеспечивает прекрасный обзор, а индикаторы, выводящие информацию прямо на стекло, дают возможность летчику быть в курсе любых изменений в состоянии машины, не отвлекаясь на изучение приборов.

Американским военным особенно понравилась легкость обучения молодого пополнения. Так, если на отработку ударов по наземным целям на других самолетах требовались месяцы, то истребитель F16 «Файтинг Фалкон» требовал на это не более двух-трех вылетов. Экономились колоссальные объемы топлива и времени. Точность бомбометания у нового самолета была такой, что пилоты прозвали метку прицеливания на дисплее «точкой смерти». Несмотря на это, кое-какие проблемы у него все же имелись, и далеко не все из них были «косметическими».

Эксплуатационные проблемы

Но и недостатки у новой машины также имеются. Во-первых, как инженеры, так и сами военные, неоднократно отмечали, что из-за наличия в конструкции машины одного только двигателя ее реальная боевая живучесть может оказаться невелика. На это особенно упирают израильские летчики. У них в почете Ф-15. Имея два мотора, эта машина неоднократно позволяла пилотам возвращаться на базу, когда один из них выходил из строя в результате попадания ракеты ПЗРК.

Во-вторых, много нареканий вызывает слишком низко расположенный воздухозаборник. Из-за этого истребитель F16, технические характеристики которого разбираются в статье, нуждается в очень хороших аэродромах, не может эксплуатироваться в условиях пылевых бурь и с грунтовых взлетно-посадочных полос.

Наблюдаются проблемы и с самой посадкой. Многих летчиков на «Файтинг» пересадили с Ф-4. Этот самолет отличался значительным весом, а потому садился плотно и надежно. А вот истребитель F16 (фото которого вы найдете в статье), с его небольшим весом и одним двигателем, при посадке даже у опытных пилотов нередко начинает «козлить», прыгая по полосе. В результате происходит быстрый износ шасси, чем очень недоволен обслуживающий персонал, которому постоянно приходится менять изорванные покрышки.

Многие пилоты высказывали нарекания по поводу бокового расположения рукояти штурвала. Из-за этого пришлось вносить изменения в конструкцию: добавили искусственный люфт, благодаря которому ручка располагалась как бы по центру. После этого новый F16 (истребитель, характеристики которого рассматриваются в статье) стал куда «роднее» старому поколению пилотов, которые привыкли именно к центральному расположению штурвала.

Беспрецедентная открытость тестирования нового самолета все же не смогла выявить все имеющиеся в конструкции недостатки. Так, в самом начале 80-х годов внезапно оказалось, что прославленная «умная» автоматика порой дает катастрофические сбои. В результате этого погибло сразу несколько летчиков, которые полностью утрачивали управление в нескольких метрах над землей, в ходе проведения сложных маневров.

Учитывая, что на первых партиях стояло не самое впечатляющее навигационное оборудование, летчики невесело называли свои самолеты «Сесснами с ракетами», указывая на невысокую надежность машины, которая не превышала таковую для простой гражданской техники.

Пришлось добавлять продвинутую защиту от скачков напряжения, а также внедрять в конструкцию дополнительные аккумуляторы, предотвращавшие проседание напряжения в некоторых специфичных случаях. В настоящее время практически все возможные «детские болезни» уже окончательно побеждены, и никаких проблем с эксплуатацией летчики не испытывают. Учитывая, что в числе операторов – не менее десятка стран, можно с уверенностью говорить о достаточно высокой надежности Ф-16 и его хороших перспективах в области дальнейшей модернизации.

«Практическое применение»

В апреле 1981 года эти самолеты участвовали в налетах на лагеря палестинских беженцев, будучи в составе израильских ВВС. Уже к кону месяца истребитель F16 прогнал российский самолет (тогда еще советский), которым управлял сирийский летчик, а вскоре «Фалконы» сбили два Ми-8, принадлежавших сирийскому воинскому контингенту. Триумф, скажем, сомнительный, так как сбить пару транспортных вертолетов, даже не вступая с ними в визуальный контакт, мог бы даже летчик, управляющий куда более старой машиной.

В середине июля была одержана куда более убедительная победа, когда израильский же пилот сбил сирийский МиГ-21. В первой ливанской войне пять Ф-16 сбили сирийцы, летавшие к тому времени на МиГах-23. В общем-то, израильтяне частенько использовали этот самолет в качестве штурмовика. Так, в том же 1981 году они «бандитским образом», без предупреждений и объявления войны, вторглись в воздушное пространство Ирака и разбомбили реактор Озирак под Багдадом. Сооружение было полностью разрушено, звено истребителей потерь не имело.

С 1986 по 1989 год пакистанские пилоты сбили некоторое количество афганских транспортных самолетов, вертолетов (в том числе один Ми-26), а также подбили один штурмовик Су-25, который пилотировался Александром Руцким. «Тянул» ли старый МиГ против F16? В то время на вооружении афганцев могли находиться только МиГи-21. В сочетании с низким мастерством летчиков он физические не мог противостоять новой технике.

Но все это эпизоды, в которых новую технику «обкатывали» американские союзники. Использовали ли они этот самолет самостоятельно? Да, было и такое.

Вторжение в Панаму и прочие эпизоды

Но и этот эпизод волнительным не назовешь при всем желании. Да, во вторжении в Панаму участвовало целое звено этих истребителей, но у панамцев вообще не было самолетов, а потому случаев воздушных боев в той войне вообще не было.

Зато во время войны в Персидском заливе именно Ф-16 был наиболее массовой машиной Коалиции, совершив не менее 13 450 боевых вылетов. Всего в тех событиях участвовало 249 единиц техники. Официально считается, что тогда американцы потеряли около 11 самолетов подбитыми, а еще пять – поврежденными. Соответствуют ли эти цифры реальности – другой вопрос. В Ираке тогда еще оставалась боеспособная авиация, да и летчики тоже были.

Встречался ли в бою F16 (истребитель) против МиГ-29, нашего аналога «Файтера»? Нет. Летчики, имевшие возможность пилотировать обе эти машины, оценивают их одинаково. У них есть свои достоинства и недостатки, оба самолета великолепно держат курс и обладают прекрасной маневренностью. Так что говорить о каком-то реальном превосходстве или отставании техники не приходится. В принципе, наш МиГ, имеющий два двигателя, в случае попадания ракеты ПЗРК в один из них имеет некоторые шансы «доковылять» до своего аэродрома. Для Ф-16 повреждение или разрушение мотора будет фатальным.

fb.ru

фото и описание F-16. Истребитель F-16 ВВС США.

F-16 — американский истребитель четвёртого поколения, на сегодня самый массовый истребитель в мире.

F-16CM

Истребитель F-16 был разработан в США в 1974 году. Разработчиком является компания General Dynamics.

F-16CM

На вооружение армии США истребитель F-16 поступил в 1979 году.

F-16CJ

В 1993 году компания General Dynamics потеряла интерес к авиастроению и продала свой авиационный бизнес компании Lockheed Martin, которая тогда называлась Lockheed Corporation.

F-16CG

Самолёт F-16 — это самый массовый истребитель четвёртого поколения. Таким он стал благодаря своим неплохим характеристикам и сравнительно невысокой стоимости. По состоянию на июнь 2014 года построено свыше 4 500 истребителей F-16. В этом же году F-16 состоял на вооружении 25 стран.

F-16C

В различных модификациях F-16 будут производить до 2017 года. Конечно же, эти самолёты встанут не на вооружение армии США, а на вооружение более бедных стран. Сами США сейчас закупают истребители пятого поколения F-35.

F-16CM

Первые воздушные бои F-16 были во время гражданской войны в Ливане. Тогда израильские истребители F-16 одержали победу над сирийскими МиГ-21.

F-16CM

После этого израильские F-16 учавствовали в оперции «Мир Галилее», в ходе которой успешно вели бои с сирийскими МиГ-21 и МиГ-23. Хотя есть сведения что в ходе той войни Израиль потерял минимум пять F-16.

F-16C

В дальнейшем Израиль активно использовал свои F-16 для налётов на соседние страны, в которых были лагеря враждебных Израилю группировок.

F-16CM

Во время войны в Персидском заливе F-16 был самым массовым истребителем стран коалиции. Они задействовали 249 истребителей F-16 различных модификаций. Этот самолёт имел самый низкий показатель боевых потерь.

F-16CM

Во время войны в Афганистане F-16 ВВС Пакистана активно патрулировали границу, так как были частые нарушения воздушного пространства страны. В результате этого было сбито около 13 афганских самолётов (МиГ-23, Ан-24 и Ан-26) и один советский штурмовик Су-25. Один F-16 ВВС Пакистана был потерян при странных обстоятельствах.

F-16CM

Кроме этого F-16 учавствовал ещё во многих конфликтах по всему миру и показал себя весьма неплохо.

F-16CM

Есть данные 2008 года говорящие о том, что за всё время всего было потеряно 561 машины. 317 истребитей F-16 было потеряно в США, остальные в других странах.

F-16CM

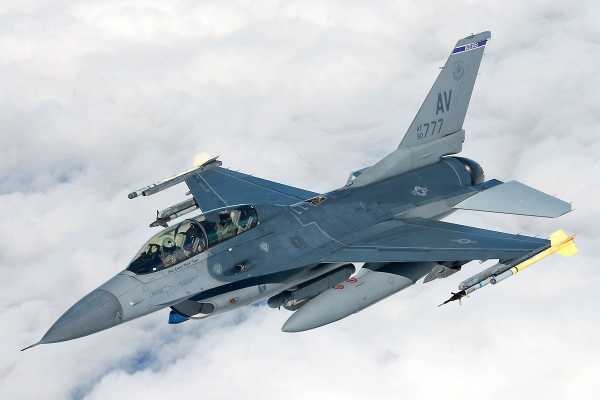

На фото модификация F-16DM истребителя F-16:

F-16 F-16CM F-16C F-16CG

Сейчас США планируют заменить все F-16 на новейший истребитель F-35.

В 2019 году компания Lockheed Martin совместно с Индийской корпорацией Tata представила новый истребитель F-21 созданный для ВВС Индии. Внешне данная машина очень похожа на F-16.

komotoz.ru

16 — это… Что такое Ф-16?

F-16 Fighting Falcon
Назначение:многоцелевой истребитель
Первый полёт:20 января 1974
Принят на вооружение:1975
Производитель:General Dynamics (теперь Lockheed Martin)
Всего построено:> 4400
Характеристики
Экипаж:1 чел
Макс. скорость:2414 км/ч
Макс. скорость у земли:1470 км/ч
Боевой радиус:580 км
Дальность полёта с ПТБ:4220 км
Практический потолок:18 000 м
Скороподъёмность:свыше 18 000 м/мин
Размеры
Длина:15,03 м
Высота:5,09 м
Размах крыла:9,45 м
Площадь крыла:27,874 м²
Масса
Пустой:9200 кг
Снаряжённый:12000 кг
Макс. взлётная:21700 кг
Силовая установка
Двигатели:1 ТРДДФ Pratt Whitney F100-PW-200
Тяга (мощность):65,3 КН
Тяга форсажная:129,0 КН
Вооружение
Стрелково-пушечное вооружение:1 20-миллиметровая пушка «Вулкан» с вращающимся блоком стволов
Боезапас:515
Кол-во точек подвески:
Масса подвесных элементов:5400 кг
УР различного назначения

Дженерал Дайнэмикс F-16 «Файтинг Фалкон» (англ. General Dynamics F-16 Fighting Falcon) — многофункциональный лёгкий истребитель, разработанный компанией General Dynamics в США. В 1993 General Dynamics продала свой авиастроительный бизнес компании Lockheed Corporation (в настоящее время — Lockheed Martin). Благодаря своей универсальности F-16 пользуются успехом на международном рынке вооружений, состоя на вооружении 24 стран. F-16 — это самый большой и, вероятно, наиболее значительный западный проект в области истребительной авиации. К настоящему времени построено свыше 4000 машин. Хотя F-16 больше не строится для ВВС США, он всё ещё производится на экспорт.

Эксплуатация в ВВС США

Первый полёт прототип под обозначением YF-16 совершил 20 января 1974 г., а уже в следующем году появился F-16A, а в 1977 г. — двухместный F-16B. В соответствии с серией «Блок 15» (программа ступенчатой модернизации), самолёты этих вариантов оборудованы стабилизатором увеличенной площади. Программа совершенствования F-16 принята так же Бельгией, Данией, Нидерландами, Норвегией и США. Согласно стандарту «Блок 15», были улучшены все ранее выпущенные машины, на которых установлены новая РЛС AGP-66 (V2A) и индикатор на лобовом стекле. С октября 1986 г. ВВС США, приступили к модернизации 270ти F-16A/B по программе ADF для переоборудования самолётов в истребители-перехватчики ПВО. Эти машины получили усовершенствованную РЛС, способную отслеживать мелкие цели, и ПУ для ракет AIM-7 «Sparrow», способных поражать объекты за пределами визуальной видимости. F-16 ПВО могут нести 6 УР AIM-120, AIM-7 или AIM-9 класса «воздух-воздух».

Перспективные программы

F-16CG

Программы дальнейшего совершенствования F-16 включают CCV (самолёты с конфигурацией, определяемой системой управления) и AFTI — экспериментальная машина с тройной цифровой системой управления полётом и большими подфюзеляжными гребнями. F-16XL бесхвостовой схемы, мог иметь мощное вооружение, большую дальность полёта и лучшую маневренность по сравнению с исходным F-16. Первый полёт нового самолёта состоялся в июле 1982 г., однако лётные испытания по этой программе были свёрнуты в конце 80-х гг. по инициативе ВВС США, а два построенных самолёта были переданы NASA для исследовательских целей.

«Night Falcon» и серия «Блок 50»

С декабря 1988 г. начался выпуск серии «Блок 40/42» «Night Falcon» с контейнерами прицельно-навигационной маловысотной системы LANTIRN, РЛС APG-68V, цифровой системой управления полётом и системой автоматического следования рельефу местности. «Night Falcon» может нести УР AGM-88B. С увеличением количества оборудования повысился взлётный вес самолёта, что повлекло за собой усиление шасси. С декабря 1991 г. стали выпускаться серии «Блок 50» и «Блок 52». Эти машины имеют РЛС APG-68, новый ИЛС, совмещённый с системой ночного видения, более мощную ЭВМ, а также устройства разбрасывания диполей ИК ловушек. Эти последние варианты F-16 оборудованы двигателями F110-GE-229 и F100-PW-220.

Норвежский F-16A в небе над Балканами

Экспорт

Приведено общее количество F-16, полученных страной-заказчиком или находящихся в процессе поставки на конец 2007 года.

Боевое применение

Первый случай боевого применения F-16 зафиксирован 26 апреля 1981 года в Ливане.

Венесуэла

Путч 1992 года. В ходе неудавшейся попытки переворота в ноябре 1992 года обе эскадрильи ВВС страны, вооружённые F-16, остались лояльны правительству. Они выполняли ударные задачи, а также сбили 3 самолёта мятежников[1].

Израиль

Отметки на фюзеляже израильского F-16 говорят о 6,5 воздушных победах и участии в налёте на иракский ядерный реактор

Гражданская война в Ливане. 26 апреля 1981 года в период обострения ситуации в Ливане израильские истребители F-16 участвовали в налёте на лагеря палестинских боевиков. 28 апреля были одержаны первые воздушные победы — сбиты два вертолёта Ми-8 из состава сирийского воинского контингента в Ливане. 14 июля того же года F-16 (пилот — Амир Нахуми) одержал первую воздушную победу над самолётом, сбив сирийский истребитель МиГ-21[2].

Накануне и в ходе операции «Мир Галилее» летом 1982 года F-16 был одним из двух основных истребителей ВВС Израиля. Он широко применялся в воздушных боях с сирийской авиацией, главным образом самолётами МиГ-21, МиГ-23МС/МФ и МиГ-23БН. По израильским данным, всего в апреле—июне 1982 года пилотами F-16 было одержано 48 воздушных побед без единой потери. В дальнейшем самолёты этого типа продолжали привлекаться к рейдам на палестинские базы в Ливане; в ходе такого налёта 23 ноября 1989 года один самолёт был повреждён зенитным огнём, но впоследствии вернулся в строй.[2].

По советским и российским данным, в ходе Ливанской войны в воздушных боях было сбито не менее 6 самолётов F-16, точных цифр их побед не приводится. При этом утверждается, что 5 F-16 были сбиты истребителями МиГ-23МФ, однако некоторые обстоятельства не позволяют убедительно подтвердить уничтожение израильских самолётов. Как следует из статьи В. Бабича «МиГ-23МФ в ливанской войне»[3], все эти победы были засчитаны сирийским пилотам на основе их собственных докладов («По докладам лётчиков, сбито 5 самолётов противника…»). Вероятно, иных подтверждений одержанных побед (обломки самолётов, пленные пилоты, записи фотопулемётов) у сирийской стороны не имелось.

См. также Потери авиации в Ливанской войне (1982)

Налёт на Ирак. 7 июня 1981 года восемь израильских F-16 участвовали в налёте на иракский ядерный реактор Озирак под Багдадом. Они входили в ударную группу; прикрытие осуществляли шесть F-15. В результате налёта реактор был выведен из строя.

Вторая Интифада. С мая 2001 года F-16 ограниченно привлекались к ударам по целям на территории Палестинской автономии в ответ на террористические акции палестинский организаций.

Налёт на Сирию. 5 октября 2003 года, в ответ на теракт в ресторане Хайфы, организованный группировкой «Исламский Джихад», израильские F-16 совершили налёт на базовый лагерь группировки в Сирии[4].

Вторая Ливанская война. В 1990-е и 2000-е годы F-16 участвовали во множестве налётов на позиции группировки «Хизбалла» на юге Ливана. В июле—августе 2006 года они активно использовались во Второй Ливанской войне. Единственной потерей стал F-16I, разбившийся 19 июля по технической причине во время взлёта; оба члена экипажа выжили[5].

НАТО

Боснийская война. F-16 из состава ВВС нескольких стран НАТО принимали участие в патрулировании запретной для полётов зоны над Боснией, введённой в 1993 году. При этом имел место один воздушный бой (28 февраля 1994 года), в котором американским истребителям удалось сбить 4 штурмовика боснийских сербов. В августе—сентябре 1995 года самолёты США, Дании и Нидерландов наносили удары по сербским позициям в рамках операции «Deliberate Force». За время операций над Боснией потерян один F-16 ВВС США — он был сбит с земли 2 июня 1995 года; пилот катапультировался и через несколько дней был эвакуирован.

Военная операция против Югославии. В ходе воздушной кампании 1999 года F-16 был одним из основных ударных самолётов НАТО; в боевых действиях участвовали самолёты ВВС США, Бельгии, Дании, Нидерландов, Турции. Американские самолёты активно использовались для борьбы с югославскими радарами. За время кампании пилоты «Файтинг Фальконов» одержали две воздушные победы над истребителями МиГ-29, причём одна из них принадлежала лётчику Королевских ВВС Нидерландов. По официальным данным НАТО, потери составили один самолёт, который был сбит 2 мая зенитно-ракетным комплексом С-125; пилот катапультировался и был эвакуирован. Сербские и российские источники утверждают о более тяжёлых потерях (по одному из изданий — не менее 7 «достоверно сбитых» F-16[6]).

Военная операция в Афганистане. В воздушных операциях октября—декабря 2001 года принимали участие только американские F-16. В апреле 2002 года один из американских самолётов оказался вовлечён в инцидент «дружественного огня», атаковав канадское подразделение (погибли 4 канадских военнослужащих). С 2002 года на авиабазе Манас (Киргизия) дислоцировалась смешанная эскадрилья, состоявшая из F-16 ВВС Дании, Нидерландов и Норвегии. Единственная потеря произошла 31 августа 2006 года, когда в Афганистане потерпел катастрофу самолёт Королевских ВВС Нидерландов.

Пакистан

Афганская война. Пакистанские истребители с середины 1980-х годов активно действовали в районе афгано-пакистанской границы, охраняя воздушное пространство страны от периодических вторжений авиации СССР и Афганистана. В 1986—1989 годах истребители F-16 сбили несколько афганских Су-22, Ан-24 и Ан-26, а также один советский штурмовик Су-25, пилотировавшийся Александром Руцким (4 августа 1988 года). Заявлялось также о сбитии сразу двух истребителей МиГ-23 в одном бою, что, однако, не соответствует действительности. 29 апреля 1987 года один из F-16 был потерян при невыясненных обстоятельствах; скорее всего, он стал жертвой ошибки своего ведомого, неудачно пытавшегося атаковать советские самолёты. В некоторых источниках приводилась не подтверждающаяся фактами версия, будто бы этот «Файтинг Фалькон» был сбит советским МиГ-23[7].

США

Война в Персидском заливе. F-16 был самым массовым боевым самолётом авиации Многонациональных сил (всего задействовано 249 единиц) и совершил наибольшее количество вылетов (около 13 450). Применялся в качестве ударного самолёта и для подавления РЛС противника («Дикие ласки»). Не было одержано ни одной воздушной победы, потери составили 3 машины в небоевых происшествиях накануне войны и 7 машин в ходе войны (как по боевым, так и по небоевым причинам)[8]. Таким образом, относительный уровень потерь составил один самолёт на 1900 боевых вылетов; живучесть однодвигательного F-16 оказалась выше, чем двухдвигательных A-10 (6 потерь при 8100 вылетах), F-15E (2 потери при 2100 вылетах), «Торнадо» (8 потерь британских самолётов при 2000 вылетов).

Ирак, 1992—1993. В конце 1992 года резко обострилась ситуация на юге Ирака, где были развёрнуты иракские средства ПВО, представлявшие угрозу для самолётов американских и британских самолётов, осуществлявших патрулирование южной неполётной зоны. В январе 1993 года американские F-16 участвовали в налёте на позиции ПВО. В ходе кризиса «Файтинг Фальконы» сбили два иракских самолёта, вторгшихся в неполётную зону — МиГ-25 и самолёт неустановленного типа (МиГ-23 или МиГ-29).

Ирак, 1998—2003. В декабре 1998 года F-16 применялись в короткой военной операции против Ирака «Лиса пустыни». После неё «Файтинг Фальконы» продолжали патрулировать неполётные зоны над северной и южной частью Ирака и участвовали во множестве инцидентов, связанных с действиями иракской системы ПВО.

Иракская война. Как и ранее, американские F-16 применялись в роли ударных самолётов. В ходе вторжения коалиционных сил в Ирак (март—апрель 2003 года) они не имели потерь и воздушных побед в силу полного бездействия иракских ВВС. С началом партизанской войны авиация продолжала действовать, оказывая непосредственную поддержку войскам международной коалиции и нанося удары по выявленным группам боевиков, причём часть F-16 базировалась непосредственно на территории Ирака. 7 июня 2006 года в результате удара двух «Файтинг Фальконов» был убит лидер иракской ячейки организации Аль-Каида Абу Мусаб Аль-Заркави. К концу 2008 года потери F-16 в Ираке насчитывали 5 самолётов, как считается, все — по небоевым причинам.

Турция

Турецко-курдский конфликт. Самолёты F-16 ВВС Турции периодически привлекаются к нанесению бомбовых ударов по позициям боевиков Курдской рабочей партии.

Греция. И турецкие, и греческие F-16 неоднократно участвовали в воздушных инцидентах между ВВС двух стран. Практически всегда такие инциденты происходили без открытия огня, однако 8 октября 1996 года это правило было нарушено: греческим истребителем Мираж 2000 был сбит турецкий F-16, один из членов экипажа которого погиб. Информация об этом случае скрывалась обеими сторонами и была признана турецким представителем только в 2003 году[9].

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
