1. ОБЩИЕ СВЕДЕНИЯ О ВЕРТОЛЕТЕ



Вертолет Ми-8 предназначен для перевозки различных грузов внутри грузовой кабины и на внешней подвеске, почты, пассажиров, а также для проведения строительно-монтажных и других работ в труднодоступной мест­ности.





 Рис. 1.1. Вертолет Ми-8 (общий вид)



Вертолет (рис. 1.1) спроектирован по одновинтовой схеме с пятилопастным несущим и трехлопастным рулевым винтами. На вертолете установле­ны два турбовинтовых двигателя ТВ2-117А со взлетной мощностью 1500 л.с. каждый, что обеспечивает высокую безопасность полетов, так как полет воз­можен и при отказе одного из двигателей.

Вертолет эксплуатируется в двух основных вариантах: пассажирском Ми-8П и транспортном Ми-8Т. Пассажирский вариант вертолета предназна­чен для межобластных и местных перевозок пассажиров, багажа, почты и малогабаритных грузов. Он рассчитан на перевозку 28 пассажиров. Тран­спортный вариант предусматривает перевозку грузов массой до 4000 кг или пассажиров в количестве 24 человек. По желанию заказчика пас­сажирский салон вертолета может быть переоборудован в салон с по­вышенным комфортом на 11 пассажиров.

Пассажирский и транспортный варианты вертолета могут быть переобо­рудованы в санитарный вариант и в вариант для работы с внешней подвеской.

Вертолет в санитарном варианте позволяет перевозить 12 лежачих боль­ных и сопровождающего медработника. В варианте для работы с внешней подвеской осуществляется перевозка крупногабаритных грузов массой до 3000 кг вне фюзеляжа.

Для перелетов вертолета на большие дальности предусмотрена установка в грузовой кабине одного или двух дополнительных топливных баков.

Существующие варианты вертолета снабжены электролебедкой, позво­ляющей с помощью бортовой стрелы производить подъем (спуск) на борт вер­толета грузов массой до 150 кг, а также при наличии полиспаста затягивать в грузовую кабину колесные грузы массой до 3000 кг.

Экипаж вертолета состоит из двух пилотов и бортмеханика.

При создании вертолета особое внимание было уделено высокой надежно­сти, экономичности, простоты в обслуживании и эксплуатации.

Безопасность полетов на вертолете Ми-8 обеспечивается:

-установкой на вертолете двух двигателей ТВ2-117А(АГ), надежностью работы этих двигателей и главного редуктора ВР-8А;

-возможностью совершать полет в случае отказа одного из двигателей, а также перейти на режим авторотации (самовращения несущего винта) при отказе обоих двигателей;

-наличием отсеков, изолирующих двигатели и главный редуктор с по­мощью противопожарных перегородок;

-установкой надежной противопожарной системы, обеспечивающей туше­ние пожара в случае его возникновения как одновременно во всех отсеках, так и в каждом отсеке в отдельности;

-установкой дублирующих агрегатов в основных системах я оборудовании вертолета;

-надежными и эффективными противообледенительными устройствами ло­пастей несущего и рулевого винтов, воздухозаборников двигателей и лобо­вых стекол кабины экипажа, что позволяет совершать полет в условиях об­леденения;

-установкой аппаратуры, обеспечивающей простое и надежное пилотиро­вание и посадку вертолета в различных метеорологических условиях;

-приводом основных агрегатов систем от главного редуктора, обеспечива­ющим работоспособность систем при отказе двигателя:

-возможностью быстрого покидания вертолета после его посадки пасса­жирами и экипажем в аварийных случаях.



2. ОСНОВНЫЕ ДАННЫЕ ВЕРТОЛЕТА

 Летные данные

(транспортный и пассажирский варианты)

Взлетная масса (нормальная), кг…………..           11100

Максимальная скорость полета (по прибору), км/ч ,        250

Статический потолок, м……………………….         700

Крейсерская скорость полета по прибору на высоте
500 м, км/ч ………………………………………………220

Экономическая скорость полета (по прибору), км/ч .       120

Дальность полета (на высоте 500 м) с заправкой
топливом 1450 кг, км…………………………..         365

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 2160 кг, км   .   .   .620

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 2870 кг, км   …       850

Дальность полета (на высоте 500 м) с заправкой
топливом 2025 кг (подвесные баки увеличенной
вместимости), км………………………………………… 575

Дальность полета (на высоте 500 м) в перегоночном
варианте с заправкой топливом 2735 кг (подвес­ные баки

увеличенной вместимости), км   ….                    805

Дальность полета (на высоте 500 м) в перегоночном

варианте с заправкой топливом 3445 кг (подвесные баки

увеличенной вместимости), км   ….                   1035



Примечание. Дальность полета рассчитана с учетом 30-минутного остатка топлива после посадки



Геометрические данные

Длина вертолета, м:

без несущего и рулевого винтов………………        18,3

с вращающимися несущим и рулевым винтами …25,244

Высота вертолета, м:

без рулевого винта………………………………….      4,73

с вращающимся рулевым винтом…………….      5,654

Расстояние от конца лопасти несущего винта до ­
хвостовой балки на стоянке, м…………………        0,45

Расстояние от земли до нижней точки фюзеляжа

(клиренс), м……………………………………………        0,445

Площадь горизонтального оперения, м²…..                      2

Стояночный угол вертолета……………..                  3°42′

Фюзеляж

Длина грузовой кабины, м:

без грузовых створок……………………….                  5,34

с грузовыми створками на уровне 1 м от пола         7,82

Ширина грузовой кабины, м:

на полу……………………………………………                2,06

по коробам отопления………………………                2,14

максимальная…………………………………..                2,25

Высота грузовой кабины, м………………                 1,8

Расстояние между силовыми балками пола, м …        1,52

Размер аварийного люка, м……………………           0,7 X1

Колея погрузочных трапов, м…………..                 1,5±0,2

Длина пассажирской кабины, м…………            6,36

Ширина пассажирской кабины (по полу), м   …               2,05

Высота пассажирской кабины, м                           1,8

Шаг кресел, м………………………………………….. 0,74

Ширина прохода между креслами, м…            0,3

Размеры гардероба (ширина, высота, глубина), м        0,9 X1,8 X 0,7
»     сдвижной двери (ширина, высота), м   .   .                        0,8 X1.4
»       проема, по заднюю входную дверь в пассажирском

варианте (ширина, высота), м     ……….                 0,8 X1>3

Размер аварийных люков в   пассажирском

варианте, м………………………………………                 0,46 X0,7

Размер кабины экипажа, м………………..                 2,15 X2,05 X1,7



Регулировочные данные

Угол установки лопастей несущего винта (по указа­телю шага винта):

минимальный………………………………………….      1°

максимальный………………………………….                 14°±30′

Угол отгиба триммерных пластин лопастей винта      -2 ±3°

»     установки лопастей рулевого винта   (на   r=0,7) *:

минимальный (левая педаль до упора)   ……………….                   7″30’±30′

максимальный (правая педаль до упора)…………..                  +21°±25′



* r— относительный радиус



Весовые и центровочные данные

Взлетная масса, кг:

максимальная для транспортного варианта ……..          11100

»           с грузом на внешней подвеске ……………           11100

Полная коммерческая нагрузка, кг:

транспортный вариант……………………..                      4000

на внешней подвеске…………………………                      3000

пассажирский вариант (человек)……….                     28

Масса пустого вертолета, кг:

пассажирский вариант………………………                    7370

транспортный      »…………………………..                      6835

Масса служебной нагрузки, в том числе:

масса экипажа, кг……………………………..                     270

»     масла, кг…………………………………………………..          70

масса продуктов,   кг……………………………………….           10

»   топлива, кг…………………………………………………         1450 — 3445

»   коммерческой нагрузки, кг………………………….           0 — 4000

Центровка пустого вертолета, мм:

транспортный вариант…………………………………….          +133

пассажирский »              …………………………………           +20

Допустимые центровки для загруженного вертолета, мм:

передняя…………………………………………………………            +370

задняя…………………………………………………………….            -95

  3.  АЭРОДИНАМИЧЕСКИЕ И ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТОЛЕТА

 По аэродинамической схеме вертолет Ми-8 представляет собой фюзеляж с пятилопастным несущим, трехлопастным рулевым винтами и неубирающимися шасси.

Лопасти несущего винта прямоугольной формы в плане с хордой, равной 0,52 м. Прямоугольная форма в плане в аэродинамическом отношении счи­тается хуже других, но она проста в производстве. Наличие триммерных пластин на лопастях позволяет изменять их моментные характери­стики.

Профиль лопасти является важнейшей геометрической характеристикой несущего винта. На вертолете подобраны различные профили по длине ло­пасти, что заметно улучшает не только аэродинамические характеристики несущего винта, но и летные свойства вертолета. От 1-го до 3-го сечения при­менен профиль NACA-230-12, а от 4-го до 22-го — профиль NACA-230-12M (модифицированный) *. У профиля NACA-230-12M число Мкр = 0,72 при угле атаки нулевой подъемной силы. При увеличении углов атаки a°(рис. 1.2) Мкр уменьшается и при наивыгоднейшем угле атаки, при котором коэффициент подъемной силы С

у = 0,6, Мкр = 0,64. В этом случае крити­ческая скорость в стандартной атмосфере над уровнем моря составит:

 V_KP == а • Мкр = 341 • 0,64 = 218 м/с,  где a— скорость звука.

 Следовательно, на концах лопастей мож­но создавать скорость менее 218 м/с, при которой не будет появляться скачков уп­лотнения и волнового сопротивления. При оптимальной, частоте вращения несущего винта 192 об/мин окружная скорость кон­цов лопастей составит:

 u = wr = 2 prn / 60 = 213,26   м/с,   где   w — угловая скорость;

r— радиус окруж­ности, описываемый концом лопасти.

Рис. 1.2. Изменение коэффициента подъемной силы С_у от углов ата­ки a° и числа М профиля NACA-230-12M

 Отсюда видно, что окружная скорость близка к критической, но не превышает ее. Лопасти несущего винта вертолета име­ют отрицательную геометрическую крутку, изменяющуюся по линейному закону от 5° у 4-го сечения до 0° у 22-го. На участке между 1-ми 4-м сечениями крутка отсутст­вует и установочный угол сечений лопасти на этом участке равен 5°. Крутка лопасти на такую большую величину существенно улучшила ее аэродинамические свойства и летные характеристики вертолета, в связи с чем более равномерно распределяется подъемная сила по длине лопасти.

 * Отсек от 3-го до 4-го сечения является пе­реходным. Профиль лопасти несущего винта — смотри рис. 7.5.

 Лопасти винта имеют переменную как абсолютную, так и относительную толщину профиля. Относительная толщина профиля с составляет в комле 13%, на участке от г=_0,23до 7=0,268— 12%, а на участке от г = 0,305 до конца лопасти— 11,38%. Уменьшение толщины лопасти к ее концу улучшает аэродинамические свойства вин­та в целом за счет увеличения критиче­ской скорости и Мкр концевых частей ло­пасти. Уменьшение толщины лопасти к концу приводит к уменьшению лобового сопротивления и снижению потребного кру­тящего момента.

Несущий винт вертолета имеет сравни­тельно большой коэффициент заполнения — 0,0777. Такой коэффициент дает возможность создать большую тягу при умеренном диаметре винта и тем самым удерживать в полете лопасти на небольших установочных углах, при которых углы атаки ближе к наивы­годнейшим на всех режимах полета. Это позволило увеличить к. п. д. винта и отодвинуть срыв потока на большие скорости.

 Рис. 1.3. Поляра несущего винта вертолета на режиме висения: 1 — без влияния земли; 2 — с влиянием земли.

Аэродинамическая характеристика несущего винта вертолета представ­лена в виде его поляры (рис. 1.3), которая показывает зависимость коэффи­циента тяги Ср и коэффициента крутящего момента т_кр от величины общего шага несущего винта <р. По поляре видно, что чем больше общий шаг несуще­го винта, тем больше коэффициент крутящего момента, а следовательно, больше коэффициент тяги. При наличии «воздушной подушки» тяга несущего винта будет больше, чем без нее при том же шаге винта и коэффициенте кру­тящего момента.

Лопасти рулевого винта прямоугольной формы в плане с профилем NACA-230M не имеют геометрической крутки. Наличие у втулки рулевого винта совмещенного горизонтального шарнира типа «кардан» и компенсатора взмаха позволяет обеспечить более ровное перераспределение подъемной си­лы по ометаемой винтом поверхности в полете.

Фюзеляж вертолета аэродинамически несимметричен. Это видно из кри­вых изменения коэффициентов подъемной силы фюзеляжа С_9ф и лобового сопротивления С в зависимости от углов атаки а_ф (рис. 1.4). Коэффици­ент подъемной силы фюзеляжа равен нулю при угле атаки несколько больше 1 , поэтому и подъемная сила будет по­ложительной на углах атаки больше Г, а на углах атаки меньше 1 —отрицательной. Минимальное значение коэффициента лобо­вого сопротивления фюзеляжа С будет при угле атаки, равном нулю. Ввиду того что на углах атаки больше или меньше нуля ко­эффициент С_ф увеличивается, выгодно со­вершать полет на углах атаки фюзеляжа, близких к нулю. С этой целью предусмот­рен угол наклона вала несущего винта впе­ред, составляющий 4,5°.

Фюзеляж без стабилизатора статически неустойчив, так как увеличение углов ата­ки фюзеляжа приводит к увеличению коэффициента продольного момента, а следовательно, и продольного момента, действующего на кабрирование и стремящегося к дальнейшему увеличению угла атаки фюзеляжа. Наличие стабилизатора на хвостовой балке фюзеля­жа обеспечивает продольную устойчивость последнему лишь на малых установочных углах от +5 до —5° и в диапазоне небольших углов атаки фюзеляжа от —15 до + 10°. На больших углах установки стабилизатора и больших углах атаки фюзеляжа, что соответствует полету на режиме авто­ротации, фюзеляж статически неустойчив. Это объясняется срывом потока со стабилизатора. В связи с наличием у вертолета хорошей управляемости и достаточных запасов управления на всех режимах полета на нем при­менен стабилизатор, не управляемый в полете с установочным углом — 6°.

 Рис.   1.4. Зависимость коэффици­ента подъемной силы Суф и лобо­вогосопротивления Схф фюзеляжа от углов атаки a° фюзеляжа

 В поперечном направлении фюзеляж устойчив лишь на больших отрица­тельных углах атаки -20° в диапазоне углов скольжения от —2 до + 6°. Это вызвано тем, что увеличение углов скольжения приводит к увеличению коэффициента момента крена, а следовательно, и поперечного момента, стре­мящегося и дальше увеличить угол скольжения.

В путевом отношении фюзеляж неустойчив практически на всех углах атаки при малых углах скольжения от —10 до +10°, на углах, больше указанных, характеристики устойчивости улучшаются. При углах сколь­жения 10° < b < — 10° фюзеляж нейтрален, а при скольжении больше 20° он приобретает путевую устойчивость.

Если рассматривать вертолет в целом, то хотя он и обладает достаточной динамической устойчивостью, но не вызывает больших затруднений при пилотировании даже без автопилота. Вертолет Ми-8 в общем оценен с удов­летворительными характеристиками устойчивости, а с включенными систе­мами автоматической стабилизации эти характеристики значительно улуч­шились, вертолету придана динамическая устойчивость по всем осям и по­этому пилотирование существенно облегчается.

4.   КОМПОНОВКА ВЕРТОЛЕТА

 Вертолет Ми-8 (рис. 1.5) состоит из следующих основных частей и систем: фюзеляжа, взлетно-посадочных устройств, силовой установки, трансмиссии, несущего и рулевого винтов, управления вертолетом, гидравлической систе­мы, авиационного и радиоэлектронного оборудования, системы отопления и вентиляции кабин, системы кондиционирования воздуха, воздушной и противообледенительной систем, устройства для внешней подвески грузов, такелажно-швартовочного и бытового оборудования. Фюзеляж вертолета включает носовую 2 и центральную 23 части, хвосто­вую 10 и концевую 12 балки. В носовой части, являющейся кабиной экипа­жа, размещены сиденья пилотов, приборные доски, электропульты, автопи­лот АП-34Б, командные рычаги управления. Остекление кабины экипажа обеспечивает хороший обзор; правый 3 и левый 24 блистеры снабжены меха­низмами аварийного сброса.

В носовой части фюзеляжа расположены ниши для установки контейне­ров с аккумуляторами, штепсельные разъемы аэродромного питания, труб­ки приемников воздушного давления, две рулежно-посадочные фары и люк с крышкой 4 для выхода к силовой установке. Носовая часть фюзеляжа от­делена от центральной части стыковочным шпангоутом № 5Н, в стенке которого имеется дверной проем. В проеме двери установлено откидное сиденье борт­механика. Спереди, на стенке шпангоута № 5Н, расположены этажерки ра­дио- и электрооборудования, сзади — контейнеры двух аккумуляторных батарей, коробка и пульт управления электролебедкой.

В центральной части фюзеляжа расположена грузовая кабина, для входа в которую слева имеется сдвижная дверь 22, снабженная механизмом ава­рийного сброса. У верхнего переднего угла проема сдвижной двери снару­жи крепится бортовая стрела. В грузовой кабине вдоль правого и левого бортов установлены откидные сиденья. На полу грузовой кабины располо­жены швартовочные узлы и электролебедка. Над грузовой кабиной разме­щены двигатели, вентилятор, главный редуктор с автоматом перекоса и не­сущим винтом, гидропанель и расходный топливный бак.

К узлам фюзеляжа снаружи крепятся амортизаторы и подкосы главных 6, 20 и передней / стоек шасси, подвесные топливные баки 7, 21. Впереди правого подвесного топливного бака расположен керосиновый обогреватель.

Грузовая кабина заканчивается задним отсеком с грузовыми створками. В верхней части заднего отсека расположен радиоотсек, в котором установ­лены панели под приборы радио- и электрооборудования. Для входа из гру­зовой кабины в радиоотсек и хвостовую балку имеется люк. Грузовые створ­ки закрывают проем в грузовой кабине, предназначенный для закатки и вы­катки колесной техники, погрузки и выгрузки крупногабаритных грузов.

В пассажирском варианте к специальным профилям, расположенным по полу центральной части фюзеляжа, крепятся 28 пассажирских кресел. По правому борту в задней части кабины расположен гардероб. Правая борто­вая панель имеет шесть прямоугольных окон, левая — пять. Задние борто­вые окна встроены в крышки аварийных люков. Грузовые створки в пасса­жирском варианте укороченные, на внутренней стороне левой створки рас­положено багажное отделение, а в правой створке размещены короба под контейнеры с аккумуляторами. В грузовых створках сделан проем под зад­нюю входную дверь, состоящую из створки и трапа.



 Рис. 1.5 Компоновочная схема вертолета.

1-передняя нога шасси; 2-носовая часть фюзеляжа; 3, 24-сдвижные блистеры; 4-крышка люка выхода к двигателям; 5, 21-главные ноги шасси; 6-капот обогревателя КО-50; 7, 12-подвесные топливные баки; 8-капоты; 9-редук-торная рама; 10-центральная часть фюзеляжа; 11-крышка люка в правой грузовой створке; 12, 19-грузовые створки; 13-хвостовая балка; 14-стабилизатор; 15-концевая балка; 16-обтекатель; 17-хвостовая опора; 18-трапы; 20-щиток створки; 23-сдвижная дверь; 25-аварийный люк-окно.

 К центральной части фюзеляжа пристыкована хвостовая балка, к узлам которой крепится хвостовая опора и неуправляемый стабилизатор. Внутри хвостовой балки в верхней ее части проходит хвостовой вал трансмиссии. К хвостовой балке пристыкована концевая балка, внутри которой установ­лен промежуточный редуктор и проходит концевая часть хвостового вала трансмиссии. Сверху к концевой балке крепится хвостовой редуктор, на ва­лу которого установлен рулевой винт.

Вертолет имеет неубирающееся шасси трехопорной схемы. Каждая стой­ка шасси снабжена жидкостно-газовыми амортизаторами. Колеса передней стойки самоориентирующиеся, колеса главных стоек снабжены колодочными тормозами, для управления которыми вертолет оборудован воздушной сис­темой.

Силовая установка включает два двигателя ТВ2-117А и системы, обеспечивающие их работу.

Для передачи мощности от двигателей к несущему и рулевому винтам, а также для привода ряда агрегатов используется трансмиссия, состоящая из главного, промежуточного и хвостового редукторов, хвостового вала, вала привода вентилятора и тормоза несущего винта. Каждый двигатель и главный редуктор имеют свою автономную маслосистему, выполненную по прямой одноконтурной замкнутой схеме с принудительной циркуляцией мас­ла. Для охлаждения маслорадиаторов двигателей и главного редуктора, стартер-генераторов, генераторов переменного тока, воздушного компрес­сора и гидронасосов на вертолете предусмотрена система охлаждения, со­стоящая из высоконапорного вентилятора и воздухопроводов.

Двигатели, главный редуктор, вентилятор и панель с гидроагрегатами закрыты капотом. При открытых крышках капота обеспечивается свобод­ный доступ к агрегатам силовой установки, трансмиссии и гидросистемы, при этом открытые крышки капота двигателей и главною редуктора являются рабочими площадками для выполнения технического обслуживания систем вертолета.

Вертолет оборудован средствами пассивной и активной защиты от пожара. Продольная и поперечная противопожарные перегородки делят под­капотное пространство на три отсека: левого двигателя, правого двигателя, главного редуктора. Активная противопожарная система обеспечивает пода­чу огнегасящего состава из четырех баллонов в горящий отсек.

Несущий винт вертолета состоит из втулки и пяти лопастей. Втулка имеет горизонтальные, вертикальные и осевые шарниры и снабжена гидравличес­кими демпферами и центробежными ограничителями свеса лопастей. Лопасти цельнометаллической конструкции имеют визуальную систему сигнали­зации повреждения лонжерона и электротепловое противообледенительное устройство.

Рулевой винт толкающий, изменяемого в полете шага. Он состоит из втулки карданного типа и трех цельнометаллических лопастей, снабженных электротепловым противообледенительным устройством.

Управление вертолетом сдвоенное состоит из продольно-поперечного уп­равления, путевого управления, объединенного управления «Шаг — газ» и управления тормозом несущего винта. Кроме того, имеется раздельное уп­равление мощностью двигателей и их остановом. Изменение общего шага не­сущего винта и продольно-поперечное управление вертолетом осуществляют­ся с помощью автомата перекоса.

Для обеспечения управления вертолетом в систему продольного, попе­речного, путевого управления и управления общим шагом включены по не­обратимой схеме гидроусилители, для питания которых на вертолете предус­мотрена основная и дублирующая гидросистемы.

Установленный на вертолете Ми-8 четырехканальный автопилот     АП-34Б обеспечивает стабилизацию вертолета в полете по крену, курсу, тангажу и высоте.

Для поддержания в кабинах нормальных температурных условий и чис­тоты воздуха вертолет оборудован системой отопления и вентиляции, кото­рая обеспечивает подачу подогретого или холодного воздуха в кабины эки­пажа и пассажиров. При эксплуатации вертолета в районах с жарким клима­том вместо керосинового обогревателя могут быть установлены два борто­вых фреоновых кондиционера.

Противообледенительная система вертолета защищает от обледенения лопасти несущего и хвостового винтов, два передних стекла кабины экипа­жа и воздухозаборники двигателей.

Противообледенительное устройство лопастей винтов и стекол кабины экипажа — электротеплового, а воздухозаборников двигателей — воздушнотеплового действия.

Установленное на вертолете авиационное и радиоэлектронное оборудова­ние обеспечивает выполнение полетов днем и ночью в простых и сложных ме­теорологических условиях.

www.svvaul.ru

Лучший вертолёт Ми 8 — Авиация России

В российских ВВС и во всём мире до сих пор несут службу самые массовые советские вертолёты Ми-8 (экспортная версия Ми-17). Широко используются многочисленные модификации этих машин как в военных, так и в гражданских целях. Они по-прежнему востребованы на мировом вертолётном рынке, постоянно совершенствуются и будут эксплуатироваться ещё десятилетия.

История создания

Многоцелевой Ми-4 с одним поршневым двигателем и четырёхлопастным несущим винтом хорошо зарекомендовал себя, но его время закончилось и в конце 50-х годов прошлого века началась разработка вертолётов второго поколения с турбовальными двигателями. В 1961 году в Тушино впервые показали новую машину В-8 с одним ТВД над кабиной, но всё ещё с несущим и рулевым винтом, хвостовой балкой и трансмиссией, оставшейся в наследство от Ми-4. Новыми были только фюзеляж и силовая установка АИ-24В.

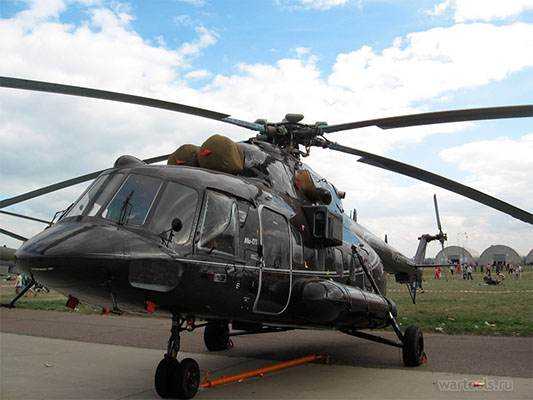

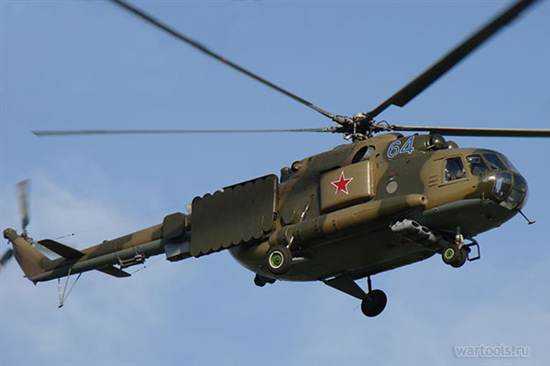

Ми-8

На следующий опытный образец установили два двигателя ТВ2-117, несущий винт с пятью лопастями и хвостовой винт повышенной жёсткости. Обозначение эта машина получила Ми-8 и в сентябре 1962 года была опробована в воздухе. Конструкторы смело пошли на внедрение оригинальных технических усовершенствований.

Были широко использованы клеесварные соединения и штамповки больших габаритов из дюралюминия, синхронизацию и обороты несущего винта регулировала новая система автоматики, внешняя подвеска кардинально отличалась от старой. Так в конструкторском бюро М.Л. Миля получил путёвку в жизнь новый газотурбинный вертолёт Ми-8.

Ми-8

Описание вертолёта

В основу аэродинамической компоновки Ми-8 положена схема с одним пятилопастным несущим винтом и рулевым винтом из трёх лопастей. Стальная втулка несущего винта с цельнометаллическими лопастями располагается в горизонтальных и вертикальных шарнирах и управляется ручкой циклического шага в продольном управлении. Лопасти несущего винта и хвостового снабжены электрической противообледенительной системой.

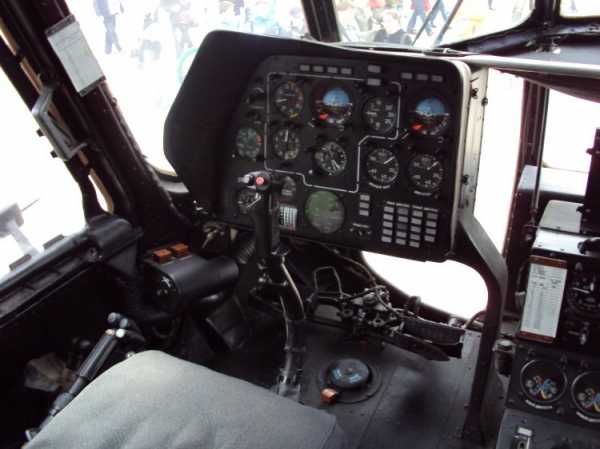

В цельнометаллическом полумонококе фюзеляжа спереди располагается кабина экипажа. Внутри  сидят бок о бок два пилота, несколько сзади посередине на откидном кресле размещается бортовой техник. Новый автопилот, стабилизирующий вертолёт по крену, тангажу, курсу и скорости, высоте и высоте зависания входит в штатное оборудование.

Два турбовальных газотурбинных двигателя ТВ2-117А устанавливаются сверху корпуса вертолёта в специальных мотогондолах, боковины гондол откидываются и обеспечивают удобный подход к силовой установке для обслуживания. Воздухозаборник, размещённый над двигателями служит каналом доступа воздуха к вентилятору радиатора масла.

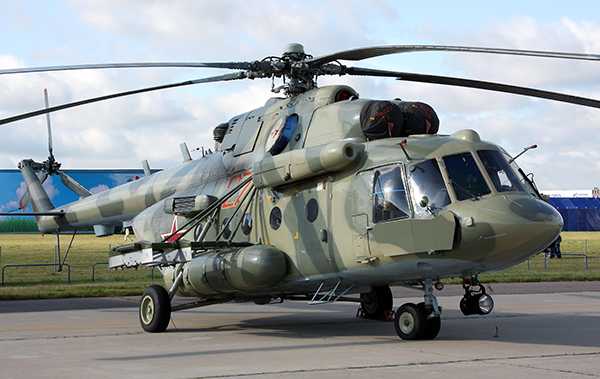

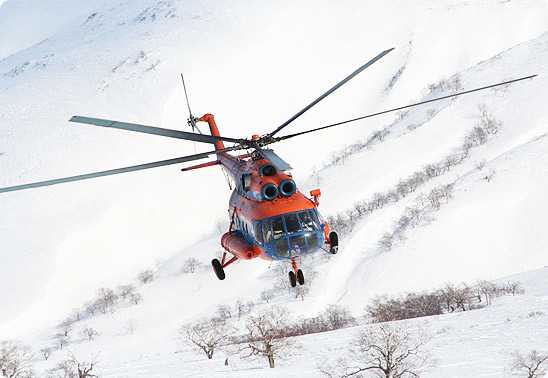

Ми-8

Грузовая кабина вмещает 24 человека на откидных сидениях, в санитарном варианте устанавливаются 12 носилок для раненных. На полу имеются узлы крепления грузов, над входной дверью расположена лебёдка грузоподъёмностью 200 кг. Для погрузки техники служат двухстворчатый грузовой люк и аппарель.

Хвостовая часть фюзеляжа состоит из хвостовой балки, с размещёнными на ней рулевым винтом, доплеровским измерителем скорости и сноса, стабилизатором и опорой, не дающей касаться хвостовым винтом об землю. Шасси вертолёта состоит из трёх опор, передняя стойка управляемая фиксируется в воздухе по полёту, опоры не убираются.

Штатное радиоэлектронное оборудование включает УКВ и КВ радиостанции, автоматический радиовысотомер, автоматический радиокомпас и доплеровский измеритель скорости и сноса.

Ми-8

С 1989 года Ми-8 оснащали метеорологическим радаром в контейнере расположенным под фюзеляжем, аппаратурой дальней навигации, функционирующей по системе LORAN и оборудованием, стабилизирующим вертолёт в режиме зависания.

Тактико-технические данные Ми-8Т

• Длина фюзеляжа – 18,17 м
• Высота по втулке несущего винта – 5,65 м
• Длина вертолёта с вращающимися винтами – 25,24 м
• Двигатели – 2 Х ТВ2-117А
• Тяговооружённость – 2 Х 1481 л.с.
• Вес неснаряжённого вертолёта – 7160 кг
• Максимальный взлётный вес – 12 т
• Запас топлива – 1870 л
• Дополнительный бак в грузовой кабине – 980 л
• Максимальная скорость у земли – 260 км/ч
• Максимальная скороподъёмность – 450 м/с
• Динамический потолок – 4500 м
• Дальность перегоночная – 930 км
• Боевой радиус – 350-480 км

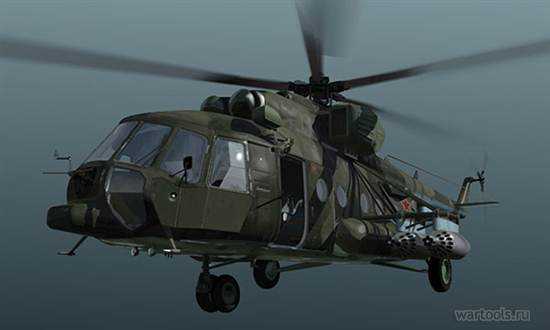

Вооружение

• Точек подвески – 4 балочных держателя
• НУР С-5 – 32 шт. в блоках УБ-32-57
• НУР С-5 – 192 шт. в блоках УБ-32-57 (с 1979 года)
• ПТР «Фаланга» — 4 шт
• Авиабомбы 250 кг – в зависимости от загрузки
• Стрелковое оружие – 12,7 мм пулемёт

Боевое применение в Афганистане

В Афганистане советские вертолёты Ми-8 решали самый широкий круг задач – перевозку личного состава и грузов, эвакуацию раненных, оказание непосредственной огневой поддержки и многое другое. Этим машинам обязаны жизнью тысячи советских офицеров и солдат.

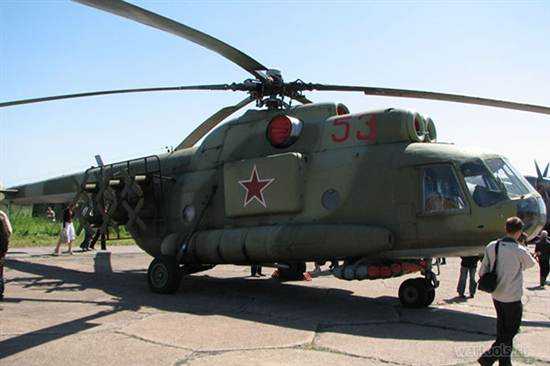

Ми-8

В афганской войне вертолётчики совершенствовали тактику, беря на вооружение приём «вертушку», она применялась при атаке группой, когда заходят на цель с пикирования и прикрывают друг друга на выходе. Цепь огневых точек атаковали фронтом вертолётов, выстраиваясь уступом относительно ведущего. Между горами в узких ущельях атаковали один за одним с минимально возможным интервалом.

Не имея боевого опыта и скованные различными инструкциями и ограничениями, прибывшие в Афганистан пилоты быстро учились во время боевых вылетов. Выживали лишь те, кто быстро осваивали маневры с большими перегрузками: виражи с креном до 90 градусов, боевые развороты в манере истребителей, пикирование, от которого в кабине земля заполняла весь обзор и горки с отрицательными перегрузками, недопустимыми для вертолёта в теории.

Лётчики говорили, что воевать по-настоящему они научились в Афгане и не рассказывали в Союзе о своих достижениях, инструкция и запреты на родине по-прежнему действовали.

Ми-8

Вообще в этой войне ежегодные потери составляли 30-35 вертолётов, целый полк выбывал из строя в год, но большой процент потерь приходился на лётный состав. Основные потери приходились при высадке и заборе десантников на простреливаемых площадках – 50% и около 15% при транспортировании людей и груза.

Катастрофы Ми-8 в мирное время

Разбирая катастрофы и аварии на Ми-8, случившиеся вне боевых действий  можно константировать, что основные лётные происшествия произошли: из-за человеческого фактора –  41,5%; отказ авиатехники – 37,7%; плохие метеоусловия – 7%; по другим причинам – 14%.

Вот наиболее характерная катастрофа по причине человеческого фактора. При полёте над городом Грозный 10 марта 2005 года в Чеченской народной республике вертолёт Ми-8 зацепился за высоковольтную линию электропередач. Погибли 15 человек, одному удалось выжить.

Вот ещё одна подобная, но более резонансная катастрофа. 28 апреля 2002 года возле посёлка Ермаки в условиях плохой видимости Ми-8 врезался в линию электропередач. На борту находился губернатор Красноярского края Александр Лебедь и его ближайшее окружение. Вместе с главой края погибли 9 человек.

Ми-8

Случай человеческой халатности подтверждает следующая катастрофа. При перелёте из Сургута в Лянтор 30 августа 2001 года, выпавший трос из открытой двери Ми-8 попал в район рулевого винта и его отбросило в несущий винт. Машина стала неуправляемой, перевернулась и рухнула в болото. Погибли пять человек.

В таких случаях, как говорится, комментарии излишни.

Видео: крушение Ми-8

aviarf.ru

Военный вертолет Ми-8

Практическая дальность	480-715 км
Число пассажиров	24-30 чел
Максимальная взлётная масса	13000 кг

Ми-8 (В-8, изделие «80», по НАТО: Mi-8 Hip — «бедро») — cоветский/российский многоцелевой вертолёт, созданный ОКБ имени М. Л. Миля в начале 1960-х годов. Данная машина является самым массовым двухдвигательным вертолётом в мире, а также входит в список самых массовых вертолётов в истории. Широко эксплуатируется во многих странах мира для выполнения большинства гражданских и военных задач.

История

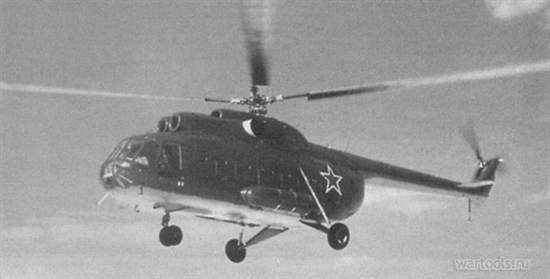

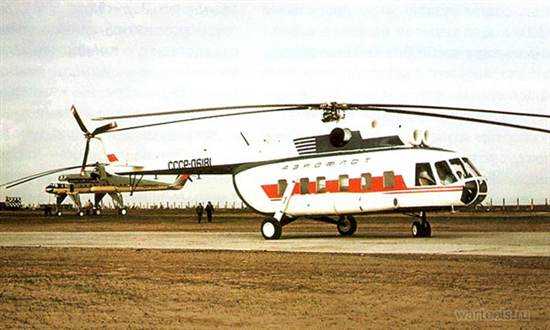

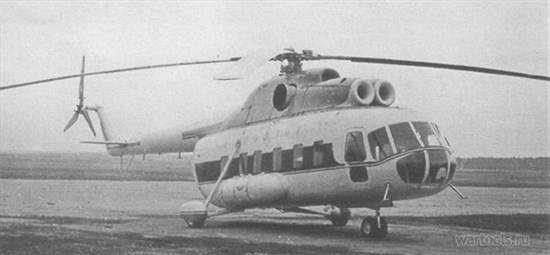

Первый прототип В-8 взлетел 9 июля 1961 года; второй прототип В-8А — 17 сентября 1962 года. После ряда доработок Ми-8 был принят на вооружение советских ВВС в 1967 году и показал себя настолько удачной машиной, что закупки Ми-8 для российских ВВС продолжаются и в наше время. Ми-8 эксплуатирется более чем в 50 странах, включая Индию, Китай и Иран.

Модернизация вертолёта Ми-8, закончившаяся в 1980 г., привела к созданию усовершенствованного варианта этой машины — Ми-8МТ (изделие «88», при поставках на экспорт полчившему обозначение Ми-17), который отличается улучшенной силовой установкой (2 двигателя ТВ3-117), а так же наличием вспомогательной силовой установки. Ми-17 не столь широко распространен и используется примерно в 20 странах мира.

В 1991 г. стартовало производство новой гражданской транспортной модификации Ми-8АМТ (экспортный вариант называется Ми-171Е), а в конце 1990-х — военной транспортно-штурмовой модификации Ми-8АМТШ (Ми-171Ш).

В 2014 году был поставлен заказчику 3500-й вертолёт семейства Ми-17.

Конструкция

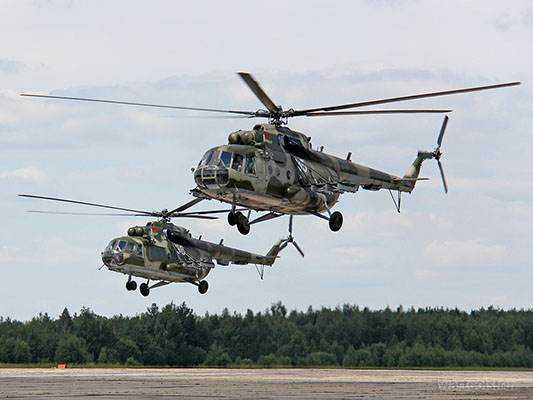

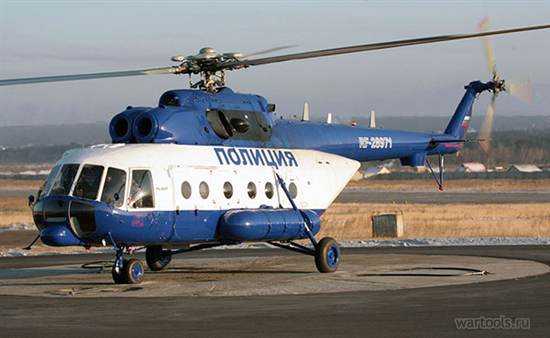

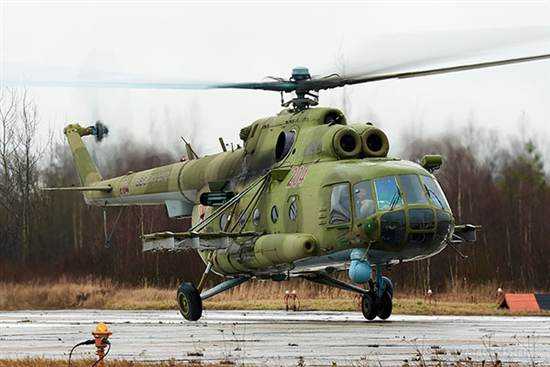

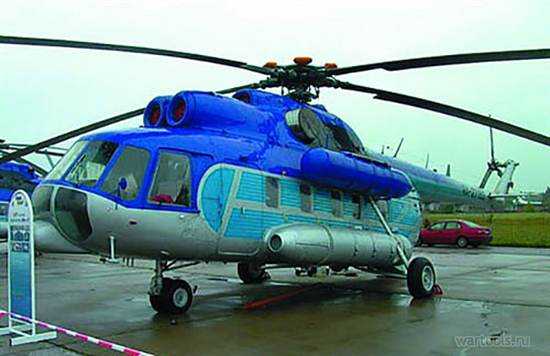

Вертолёт одновинтовой схемы с 5-лопастным несущим и 3-лопастным рулевым винтами. Крепление лопастей несущего винта — шарнирное (вертикальный, горизонтальный и осевой шарниры), а лопастей рулевого винта — совмещённое (горизонтальный и осевой), карданного типа. Трансмиссия вертолёта Ми-8 такая же как и вертолёте Ми-4. Лопасти несущего винта цельнометаллические, состоят из полого лонжерона, прессованного из алюминиевого сплава, к задней кромке которого приклеены 24 отсека (на некоторых версиях 23) с сотовым заполнителем из алюминиевой фольги, образующих профиль. Все лопасти несущего винта оснащены пневматической сигнализацией повреждения лонжерона. Ми-8 оснащён электрической противообледенительной системой лопастей, которая работает как в автоматическом, так и в ручном режимах, и питается переменным напряжением 208 вольт. При отказе одного из двигателей в полёте другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полёт выполняется без снижения высоты. На основном режиме несущий винт вращается на оборотах 192 мин-1, рулевой — 1445 мин-1. В системе управления вертолётом используются гидроусилители — три КАУ-30Б (комбинированный агрегат управления) в управлении несущим винтом и один РА-60Б (рулевой агрегат) в управлении рулевым винтом.

Шасси трёхопорное, неубирающееся, с самоориентирующейся по полёту передней стойкой. Для предотвращения касания земли рулевым винтом есть хвостовая опора. Система внешней подвески вертолёта предоставляет возможность перевозить грузы массой до 3 т. Ми-8 оснащён четырёхканальным автопилотом АП-34, обеспечивающим стабилизацию крена, тангажа и направления, а также высоты полёта (+…-50м). В пассажирском варианте в салоне вертолёта могут устанавливаться до 18 кресел, в транспортном варианте оборудован откидными скамейками на 24 места. Для поддержания комфортной температуры в кабине экипажа и грузовой кабине, вертолёт оснащён системой обогрева, используется керосиновый обогреватель КО-50, и вентиляцией. Навигационно-пилотажные приборы и радиооборудование во всех модификациях вертолёта позволяют совершать полёты в любое время суток при любой погоде.

Вертолёты разных модификаций весьма существенно различаются по составу оборудования. Ранние вертолёты (Ми-8, Ми-8Т) оборудованы двумя двигателями ТВ2-117 мощностью 1500 лс, с 10-ступенчатым компрессором и запуском от установленного на каждом двигателе стартёр-генератора ГС-18ТО. При пуске первого двигателя его стартёр-генератор питается от шести бортовых аккумуляторных батарей 12САМ28 (стартёрная авиационная моноблочная ёмкостью 28 Ач) напряжением 24 В, второго двигателя — от стартёр-генератора уже запущенного двигателя, и трех аккумуляторов. При запущенных двигателях ГС-18ТО выдают напряжение 27 вольт в основную систему электроснабжения. Четыре аккумулятора установлены в кабине пилота под этажерками электро и радиооборудования, по два с каждой стороны, оставшиеся два за пилотской кабиной в грузовой кабине, в пассажирском варианте в задней части за перегородкой салона. Несмотря на относительно небольшую ёмкость, они способны обеспечить 5 запусков двигателей подряд на земле и в воздухе на высотах до 3 км, при этом отдают ток 600—800 ампер, при работе двигателей заряжаются от генераторов постоянного тока и автоматически выключаются при достижении номинальной ёмкости или включаются при падении напряжения в бортовой сети (при отказе генераторов) при помощи дифференциально-минимальных реле ДМР-600Т, системы контроля работы генераторов.

Трёхфазное напряжение 36 В для питания гироскопических приборов даёт один из двух преобразователей ПТ-500Ц (основной или резервный), однофазный ток напряжением 208 В частотой 400 Гц для питания элементов обогрева винтов и лобовых стёкол — установленный на главном редукторе генератор СГО-30У. Также от СГО-30У через однофазный трансформатор ТС/1-2, питающий радио- и навигационное оборудование, а от него — трансформатор Тр-115/36, питающий однофазным напряжением 36 В приборы контроля двигателей и трансмиссии, а через трансформатор 115/7.5 — питание контурных огней несущего винта. При отказе СГО-30У элементы обогрева лопастей отключаются, остальное оборудование автоматически переходит на питание от преобразователя ПО-750А.

Вертолёты поздних серий (Ми-8МТ, Ми-17 и др.) значительно модернизированы. Двигатели заменены на более мощные (2250 лс) ТВ3-117 с 12-ступенчатым компрессором и воздушным запуском, для подачи воздуха к воздушным стартёрам двигателей установлена ВСУ АИ-9В, стартёр-генератор СТГ-3 которой может при запущенной ВСУ выдавать в бортсеть напряжение 27 вольт мощностью 3 кВт в течение 30 минут. Главная система электроснабжения напряжением 208 В частотой 400 Гц питается от двух генераторов СГС-40ПУ, стоящих на главном редукторе. В системе 27 В для запуска ВСУ и аварийного питания установлены две аккумуляторных батареи 12САМ-28, для основного питания при работающих двигателях — три выпрямительных устройства ВУ-6А. От первого генератора питаются ВУ № 1, элементы обогрева винтов и трансформатор ТС310С04Б (мощностью 1 кВт) питания трёхфазной сети 36 В, от правого генератора — ВУ № 2 и № 3, обогрев стёкол и пылезащитного устройства (ПЗУ) двигателей, трансформатор ТС/1-2.

При отказе генератора № 1 ТС310С04Б автоматически переключается на генератор № 2, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПТ-200Ц. При отказе генератора № 2 ТС/1-2 переключается на генератор № 1, при отказе обоих генераторов или самого трансформатора запускается преобразователь ПО-500А. Также при отказе генератора № 2 на генератор № 1 переключается ВУ-6А № 3.

На вертолёте две гидросистемы — основная и дублирующая, давление в каждой создаётся отдельным насосом НШ-39М, установленным на главном редукторе. Давление регулируется в пределах 45+-3 … 65+8-2 кгс/кв.см. автоматами ГА-77В разгрузки насосов, поддерживается гидроаккумуляторами — двумя в основной системе и одним в дублирующей. Гидропитание потребителей — РА-60Б управления рулевым винтом, КАУ-30Б общего шага несущего винта, двух КАУ-30Б продольного и поперечного управления, подвижного упора в системе управления рулевым винтом и фрикциона ручки «Шаг-Газ» — включается раздельными электромагнитными кранами ГА192.

Модификации

Опытные

-В-8 — Первый опытный экземпляр с одним ГТД (газотурбинный двигатель) АИ-24В (одновальный турбовинтовой двигатель с 10-ступенчатым осевым компрессором, кольцевой камерой сгорания и трехступенчатой турбиной) конструкции А. Г. Ивченко. Первый полёт был совершён 24 июня 1961 года.

-В-8А — Второй опытный экземпляр с двумя ГТД ТВ2-117 (авиационный турбовальный двигатель)

-В-8АТ — Третий опытный экземпляр.

-В-8АП — Четвёртый опытный экземпляр.

Пассажирские

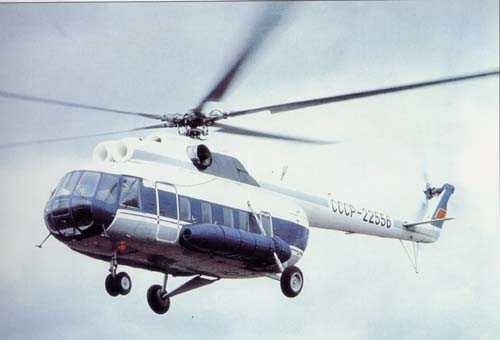

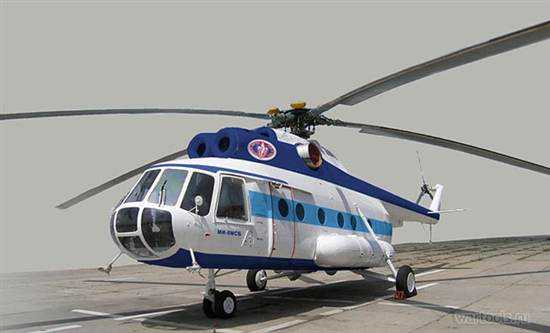

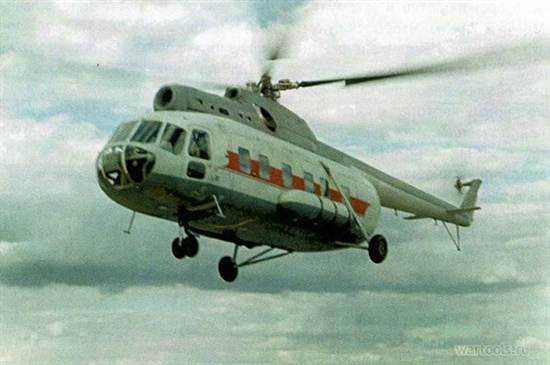

-Ми-8П — пассажирский вертолёт имеет 28 мест. Оснащён иллюминаторами прямоугольной формы.

-Ми-8ПА — модификация Ми-8П с двигателями ГТД ТВ2-117Ф (предназначен для работы в сложных климатических условиях)

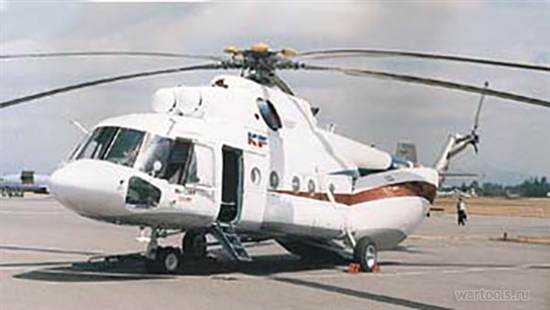

-Ми-172

Транспортные

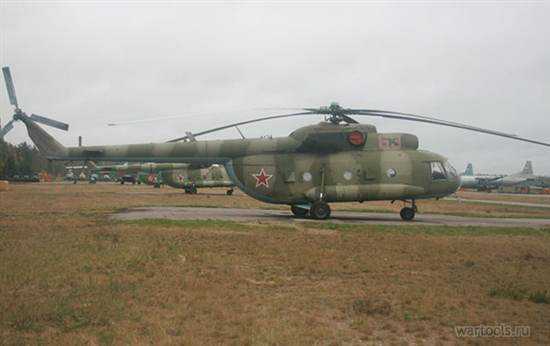

-Ми-8Т — транспортно-десантный вертолёт предназначенный для ВВС.

-Ми-8ТС — экспортный вариант Ми-8Т созданный специально для ВВС Сирии, доработанный для условий сухого климата.

Многоцелевые

-Ми-8ТБ

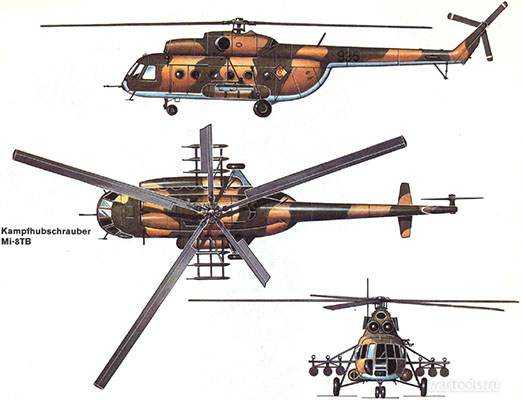

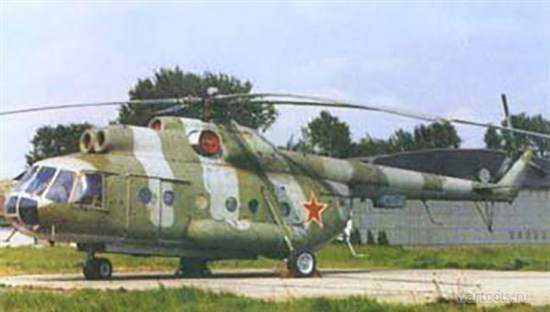

-Ми-8ТВ — «Транспортный, вооружённый». состоит на вооружении ВВС СССР с 1968 года. Отличается установкой направляющих для 4-х ПТУР 9M14M «Малютка», пулемёта А-12,7, бронированием кабины пилотов, капотов редуктора и двигателей, бронестёклами кабины пилотов (в основном лобовых).

-Ми-8АТ — вертолёт с двигателями ТВ2-117АГ.

-Ми-8АВ — воздушный минный заградитель для сухопутных войск. Оснащался миноукладчиком ВМР-1. Который мог устанавливать от 64 (в первых модификациях) до 200 мин.

-Ми-8АД — модификация воздушного минного заградителя для сухопутных войск, созданный для постановки малогабаритных неизвлекаемых противопехотных мин.

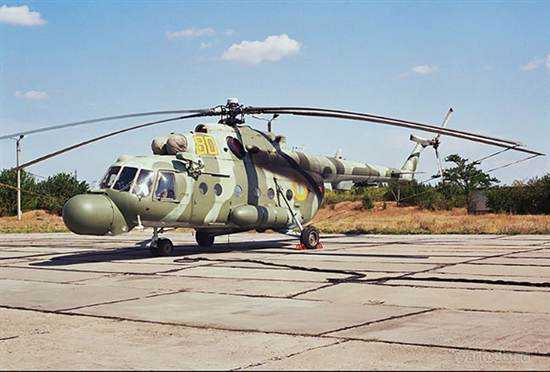

-Ми-8МТ — модификация с двигателями ТВ3-117.

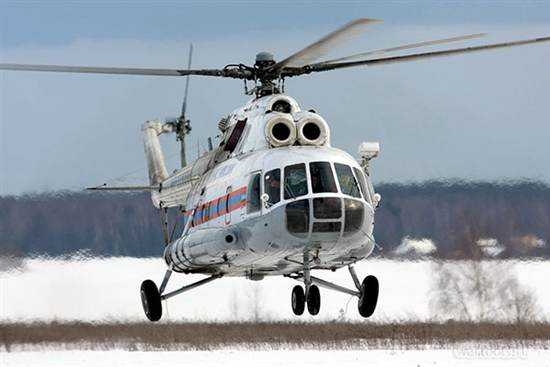

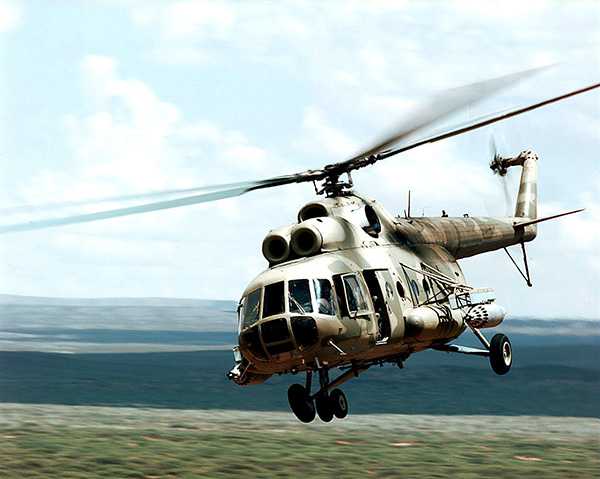

-Ми-8МТВ или Ми-8МТВ-1 — модификация с двигателями ТВ3-117ВМ, ТВ3-117ВМ серии 02, ВК-2500-03. Серийное производство начато в Казани в 1988 году.

-Ми-8МТВ-2

-Ми-8МТВ-3

-Ми-8МТВ-5 — заменена форма носовой части («дельфиний нос»). С конца 2013 года оборудована изделием БУР «Тест-1» вместо САРПП-12ДМ (САРПП-12Д1М).

-Ми-8МТКО — вариант со светотехникой, адаптированной к применению пилотажной системы ночного видения.

-Ми-17-1В — вариант Ми-8МТВ предназначенный на экспорт

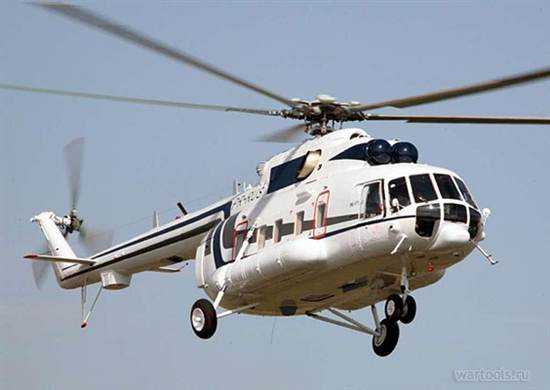

-Ми-8АМТ (экспортное обозначение — Ми-171Е) — вариант Ми-8МТВ с небольшими изменениями, производимый на авиационном заводе в Улан-Уде (с 1991 года). Имеются разные модификации: пассажирский, транспортный, поисково-спасательный, VIP-салон и т.д.

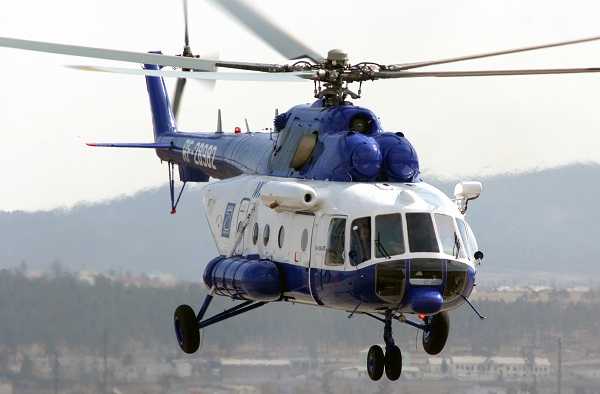

-Ми-171 — модификация вертолёта Ми-8АМТ, имеет сертификат, выданный Межгосударственным авиационным комитетом.

-Ми-171А1 — модификация вертолёта Ми-8АМТ, соответствующая Нормами лётной годности винтокрылых аппаратов США FAR-29.

-Ми-17КФ — модификация Ми-8МТВ-5 с авионикой фирмы Honeywell. Создан ОКБ имени Миля совместно с КВЗ по заказу канадской компании Kelowna Flightcraft. Первый полёт совершён 3 августа 1997.

-Ми-8ТГ — модификация Ми-8П с политопливными ГТД ТВ2-117Г (Улучшенный вариант ТВ2-117А с дополнительным графитовым уплотнением подшипников. Двигатели ТВ2-117А при ремонте дорабатываются до ТВ2-117АГ)

-Ми-14 — многоцелевой вертолёт-амфибия.

-Ми-18 — является удлинённым вариантом Ми-8МТ. Серийно не производится.

-Ми-8МСБ — украинская модификация с двигателями ТВ3-117ВМА-СБМ1В 4Е серии, для ВВС (принят на вооружение в апреле 2014) и на экспорт.

-Ми-8ТЭЧ-24 — летающая технико-эксплуатационная часть. Оборудована слесарным, электротехническим, контрольно-поверочным и другим оборудованием используемым во время эксплуатации и ремонта вертолётной техники.

-Ми-8ТЗ — заправщик и транспортировщик топлива.

-Ми-8БТ — буксировщик трала.

-Ми-8СП — специальный морской спасательный.

-Ми-8СПА — поисково-спасательный вертолёт для поиска космонавтов и экипажей других летательных аппаратов в случае приводнения.

-Ми-8ТЛ — лесопожарная модификация, снабжённая системой массированного сброса воды и водяной пушкой.

-Ми-8С — штабной вертолёт оснащённый круглыми иллюминаторами.

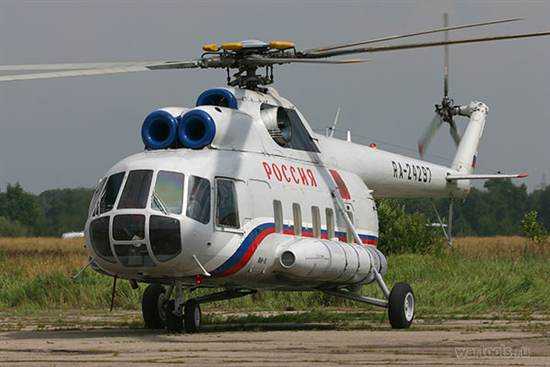

-Ми-8ПС — штабной вертолёт оборудованный квадратными иллюминаторами.

-Ми-8КП — специализированный командный пункт для проведения широкомасштабных комплексных поисково-спасательных операций.

-Ми-8ГР или Ми-8Р — вертолёт-разведчик предназначенный для визуального наблюдения и фотографирования в прифронтовой полосе.

-Ми-8К — артиллерийский корректировщик.

-Ми-8ТАКР — вертолёт с комплексом телевизионного наблюдения.

-Ми-8ВД — вертолёт радиационно-химической разведки.

-Ми-8С — модификация вертолёта с комбинированной силовой установкой из турбовальных двигателей, работающих на несущий винт, и тягового турбореактивного.

-Ми-8МТЛ- разведчик с возможностью одновременного применения тепловизионной разведки и радиоперехвата с точным определением координат цели.

-Ми-8МТЮ — Был сконструирован в единственном экземпляре. Создан специально для обнаружения спускаемых аппаратов, малоразмерных надводных целей, в носу расположена антенна РЛС. Используется Украинскими ВВС.

-Ми-АМТ-1 — оборудован салоном повышенной комфортности (VIP-салон) для правительственного авиаотряда Президента РФ

Воздушные командные пункты

-Ми-8ВКП или Ми-8ВзПУ — воздушный командный пункт.

-Ми-8ИВ или Ми-9 — воздушный командный пункт предназначенный для командиров дивизий, серийная модификация.

-Ми-9 — воздушный командный пункт для командиров мотострелковых и танковых дивизий. Оборудован автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

-Ми-9Р — воздушный командный пункт созданный специально для командиров ракетных дивизий РВСН. Оснащён автоматизированным комплексом связи. Сконструирован в 1987 году на базе Ми-8МТ.

Медицинские

-Ми-8МБ — воздушный госпиталь. Сконструирован на базе Ми-8Т.

-Ми-8МТБ — бронированный воздушный госпиталь. Создан на базе Ми-8МТ.

-Ми-8МТВМ — медицинская модификация Ми-8МТВ.

-Ми-8МТВ-МПС — медицинский поисково-спасательный вертолёт созданный на базе Ми-8МТВ.

-Ми-17Г — вариант воздушного госпиталя созданный для экспорта.

-Ми-17-1ВА «Амбулатория» — вариант Ми-8МТВ в санитарном варианте сконструированный для экспорта.

Постановщики помех

-Ми-8СМВ — постановщик помех, оснащённый станцией постановки помех «Смальта-В» (Смальта-вертолётная).

-Ми-8ПП — вертолёт РЭБ (радиоэлектронной борьбы), по некоторым данным оборудован комплексом «Поле», но в 70-80 гг. комплексы РЭБ принято было называть названиями растений, вполне возможно, этот вариант просто путают с ранними версиями Ми-8ППА.

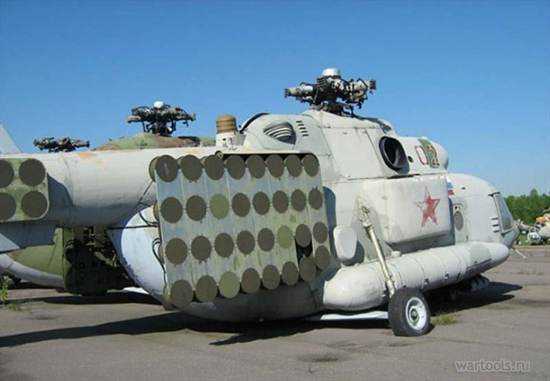

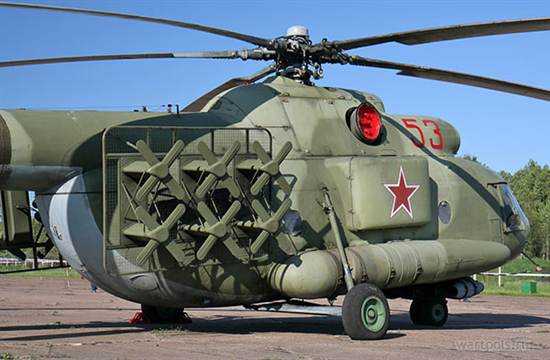

-Ми-8ППА — вертолёт РЭБ, оборудованный станциями «Азалия» и «Фасоль», по данным некоторых источников — доработанная версия Ми-8ПП.

-Ми-8МТП — постановщик помех.

-Ми-8МТПБ — постановщик помех.

-Ми-8МТПИ — постановщик помех.

-Ми-8МТПШ — постановщик помех.

-Ми-8МТД — постановщик помех.

-Ми-8МТР1 — постановщик помех.

-Ми-8МТР2 — постановщик помех.

-Ми-8МТС — постановщик помех.

-Ми-8МТШ1 — постановщик помех.

-Ми-8МТШ2 — постановщик помех.

-Ми-8МТШ3 — постановщик помех.

-Ми-8МТЯ — постановщик помех.

-Ми-8МТ1С — постановщик помех.

Сельскохозяйственные

-Ми-8АТС — сельскохозяйственный вариант вертолёта с устройствами распыления удобрений. Сконструирован на базе Ми-8Т.

-Ми-8МТСх — сельскохозяйственный вертолёт. Разработан на базе Ми-8МТ.

Ударные

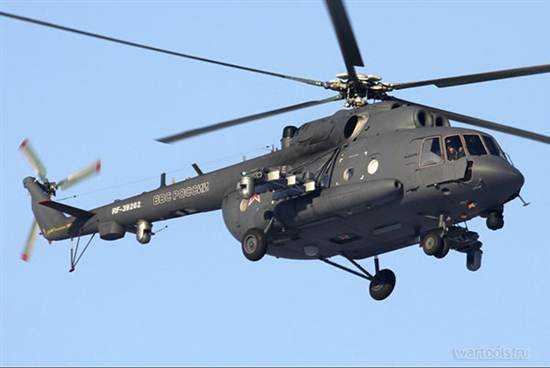

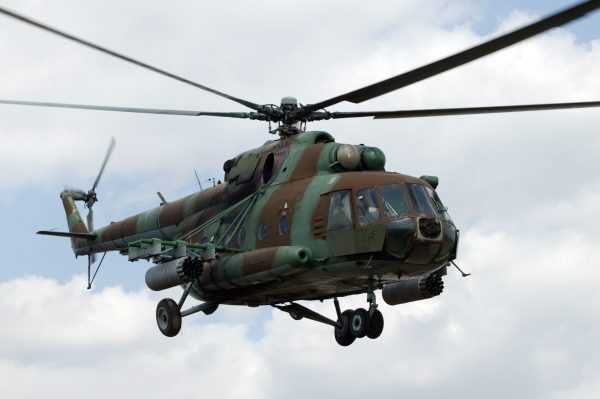

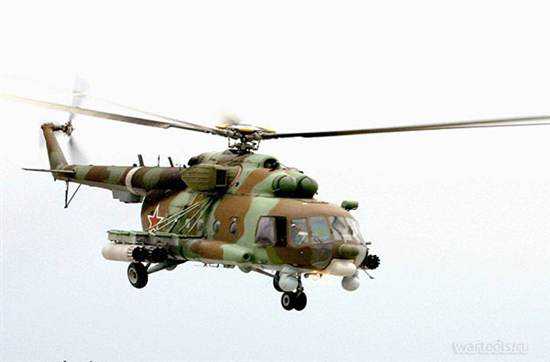

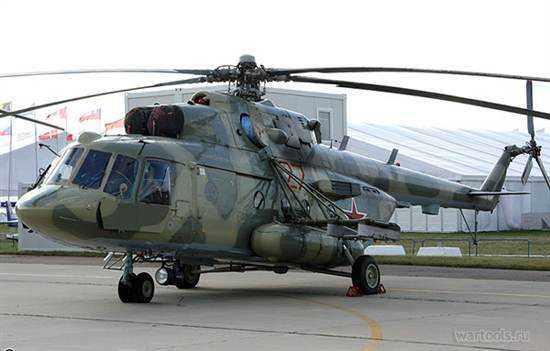

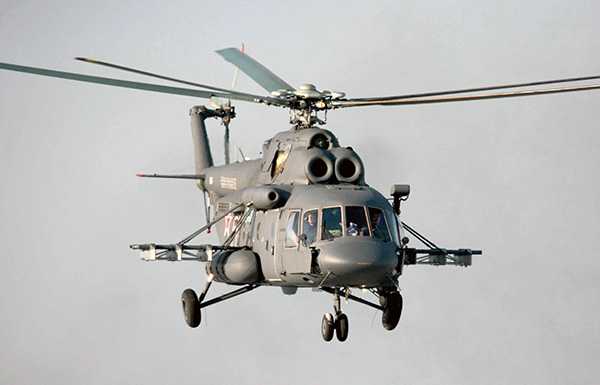

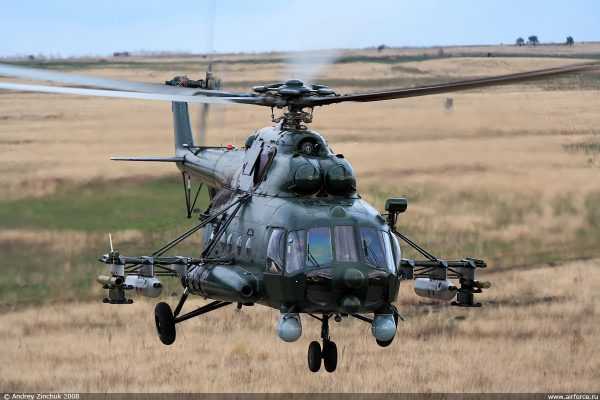

-Ми-8АМТШ (экспортное обозначение — Ми-171Ш) — транспортно-штурмовой вертолёт, оборудован комплектом вооружения, эквивалентным Ми-24, комплексом броневой защиты экипажа и приспособлен под применение техники ночного видения. На авиасалоне Фарнборо-99 получил обозначение «Терминатор». С конца 2011 года оборудован бортовым устройством регистрации «Тест-1» вместо САРПП-12. С конца 2013 года оборудуется изделием БУР «Тест-1» с расширенным перечнем регистрируемых параметров (40 аналоговых и 28 разовых).
Защита: ЭВУ, бронеплиты стальные, автомат выброса ЛЦ (Ложная цель — устройство, сооружение, образование или средство, имитирующее реальный защищаемый объект по сигнальным характеристикам, параметрам движения (если объект движется) и иным существенным для распознавания признакам и предназначенное для отвлечения средств радиоэлектронного вооружения от действительной цели (защищаемого объекта)), постановщик помех, защищенные топливные баки.

-Возможности: спуск на лебедке до 4-х человек одновременно, рампа, поисковой прожектор ИК, очки ночного видения, камера инфрокрасного излучения.

-Вооружение С-8 ракеты в блоках, ракеты Атака.

-Ми-8АМТШ-1 — модификация Ми-8АМТШ, оборудованная комплексом вооружения в сочетании с салоном повышенной комфортности (VIP-салон)

ТТХ Ми-8

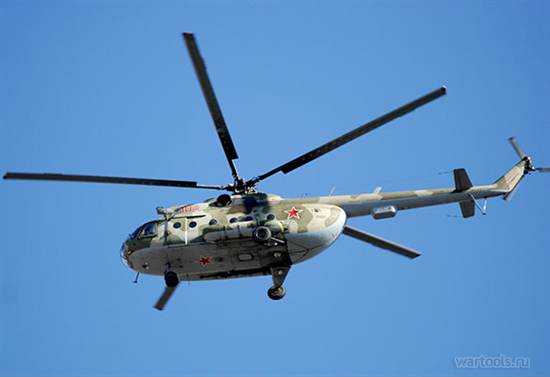

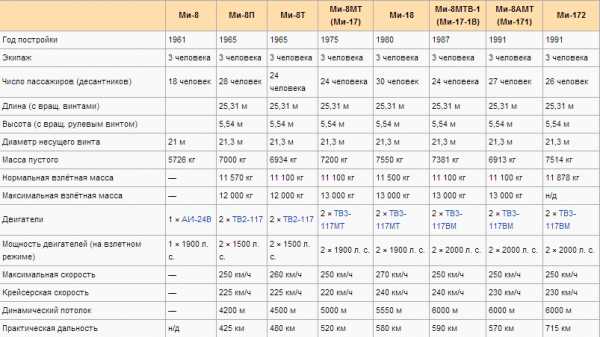

	В-8	Ми-8П	Ми-8Т	Ми-8МТ (Ми-17)	Ми-18	Ми-8МТВ-1 (Ми-17-1В)	Ми-8АМТ (Ми-171)	Ми-172	Ми-8МСБ
Год постройки	1961	1965	1965	1975	1980	1987	1991	1991	2014
Экипаж, чел.	3	3	3	3	3	3	3	3
Число пассажиров (десантников)	18	28	24	24	30	24	27	26
Длина ( с вращ. винтами), м.		25,31	25,31	25,31	25,31	25,31	25,31	25,31	25,31
Высота (с вращ. рулевым винтом), м		5,54	5,54	5,54	5,54	5,54	5,54	5,54	5,54
Диаметр несущего винта, м	21	21,3	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Масса пустого, кг	5726	7000	6934	7200	7550	7381	6913	7514
Нормальная взлётная масса, кг	—	11570	11100	11100	11500	11100	11100	11878
Максимальная взлётная масса, кг	—	12000	12000	13000	13000	13000	13000	нет данных	12500
Двигатели	1 х АИ-24В	2 х ТВ2-117	2 х ТВ2-117	2 х ТВ3-117МТ	2 х ТВ3-117МТ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМ	2 х ТВ3-117ВМА-СБМ1В 4Е
Мощность двигателей (на взлётном режиме)	1 х 1900 л. с.	2 х 1500 л. с.	2 х 1500 л. с.	2 х 1900 л. с.	2 х 1900 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 2000 л. с.	2 х 1500 л. с.
Максимальная скорость, км/ч	—	250	260	250	270	250	250	250	260
Крейсерская скорость, км/ч	—	225	225	220	240	240	230	230	225
Динамический потолок, м	—	4200	4500	5000	5550	6000	6000	6000	9150
Практическая дальность, км	—	425	480	520	580	590	570	715	600

-Дальность полёта, км:
-при дополнительных топливных баков 1300
-при максимальном запасе авиатоплива 800
-при максимальной загрузке 550
-Расход авиатоплива, т/час 0,72

Боевое применение МИ-8

-Шестидневная война (1967) — по крайней мере 3 египетских Ми-8 уничтожены израильской авиацией на аэродромах.
-Эфиопо-сомалийская война (1977—1978)

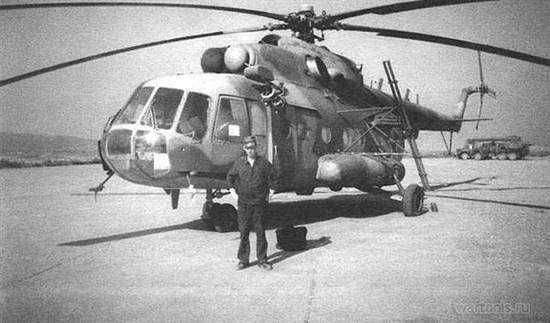

-Афганская война (1979—1989) — 40-я армия потеряла 174 вертолёта Ми-8; потери вертолётов пограничных войск, САВО и афганской армии неизвестны. Во время афганского конфликта был зафиксирован случай сбития Ми-8 из старой английской винтовки Ли-Энфилд («бур»).
-Грузино-абхазская война (1992—1993)
-Ирано-иракская война (1980—1988) — в воздухе иранскими истребителями были сбиты 6 иракских Ми-8. Общие потери иракских вертолётов неизвестны.
-Война Пакиша (1981) — огнём извинтовок FAL был сбит один перуанский вертолёт Ми-8
-Война в Карабахе
-Первая чеченская война (1994—1996)
-Эфиопо-эритрейский конфликт (1998—2000)
-Вторжение боевиков в Республику Дагестан (1999) — российская армия потеряла как минимум три Ми-8.
-Каргильская война (1999)
-Операция НАТО против Югославии (1999) В 1999 году сербский Ми-8 сбил из пулемёта разведывательный БПЛА. В 2000 году произошёл подобный случай.
-Вторая чеченская война (1999)
-Война в Афганистане (с 2001)
-Война в Ираке
-Операция Бутана против ассамского сопротивления 2003
-Вооружённый конфликт в Южной Осетии (2008)
-Гражданская война в Сирии (с 2011)
-Вооруженный конфликт на востоке Украины (2014)

Эксплуатируется:

Используется в более чем 50 странах мира

-Россия — 534в 2010 поставлено в строй 34 Ми-8 (22 Ми-8АМТШ остальные Ми-8АМТ и Ми-8МТВ) на авиабазы Будённовска и Кореновска (10 Ми-8). 53 Ми-8АМТШ в 2013
-Азербайджан
-Алжир
-Аргентина — в 2010—11 заключён контракт на шесть Ми-171Е для полётов с побережья Аргентины в Антарктиду
-Армения — по состянию 2014 закуплены еще и 3 м-17в
-Ангола
-Афганистан — заключён договор на поставку 21 военно-транспортных Ми-17В5.
-Бангладеш
-Бразилия — 2011 году изготовлены три Ми-171А1 для авиакомпании «ATLAS».
-Белоруссия
-Болгария
-Босния и Герцеговина
-Буркина-Фасо
-Бутан

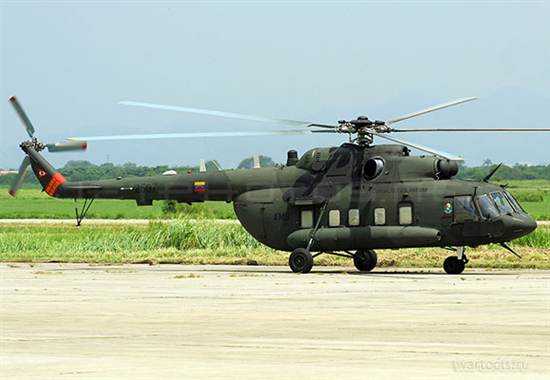

-Венесуэла — 20 Ми-17 (на вооружении ВВС страны), 6 Ми-17 заказаны.
-Венгрия
-Вьетнам
-Гана
-Гайана
-Германия
-Грузия — в 2011 году, на вооружении имелось 17 шт. Ми-8Т
-Джибути
-Замбия
-Египет
-Индия — эксплуатируется большое количество вертолётов Ми-8 и Ми-17, запланирована поставка ещё 80 вертолётов, Ми-17В-5[26].
-Индонезия — 6 Ми-17-В5 поставлены в июле 2008 по договору, заключённому в 2005 году.
-Ирак — в 2010 году США сделали заказ для ВВС Ирака на 80 вертолётов Ми-17 (из них 46 бывших в употреблении), к 2012 году поставлены 68.
-Иран — 5 Ми-171 заказаны, из которых 2 уже поставлены.
-Казахстан
-Камерун — в 2013 году заключён договор на поставку партии Ми-17.
-Канада
-Кения
-Кипр
-Киргизия
-Китай
-Северная Корея
-Колумбия
-Куба — в 2011 году, на вооружении имелось 2 шт. Ми-8Р и 8 шт. Ми-17
-Латвия — по состоянию на 2011 год, на вооружении имелось 4 шт. Ми-17
-Ливия
-Литва — в 2011 году, на вооружении имелось девять Ми-8
— Македония
-Мексика
-Молдавия
-Монголия
-Мьянма
-Непал
-Нигерия
-Никарагуа — по состоянию на 2011 год, 16 шт. Ми-17 состоит на вооружении
-ОАЭ
-ООН
-Пакистан
-Приднестровье
-Польша
-Перу — В 2010 приобретено 6 Ми-171Е и Ми-171Ш.
-Румыния — в 1968 году поставлено 25 шт. Ми-8Т и 14 шт. Ми-8ПС, в 1985 году — ещё 3 шт. Ми-17; в 1990е годы для полиции приобретены ещё два Ми-17, один Ми-17-1В и один Ми-17-1ВА; в 2001 году сняты с вооружения армии (поставлены на хранение и переданы в МВД).
-Сирия
-Сербия
-Словакия
-Судан — 6 шт закуплено в 2012 году, в 2013 году заключён контракт на поставку 16 транспортных Ми-8. Полиция Судана — 1 Ми-17В-5 (б/н 101, серийный номер 736М07)
-США — 70 шт Ми-17В5 приобретено для миссий в Афганистане.
-Сьерра-Леоне
-Таджикистан
-Туркмения
-Турция — в 1993 году заказаны и в 1995 году поставлены 19 шт. Ми-17-1В для жандармерии, в 2007 году один вертолёт разбился по техническим причинам
-Украина
-Узбекистан
-Финляндия
-Чад
-Черногория
-Чехия
-Хорватия
-Шри-Ланка
-Эквадор
-Эритрея
-Эстония
-Южная Корея. Полиция Республики Корея — 3 Ми-172, по состоянию на начало 2014 года.
-ЮАР
-Южный Судан

Практическая дальность	480-715 км
Число пассажиров	24-30 чел
Максимальная взлётная масса	13000 кг

wartools.ru

Лопасть несущего винта вертолета



Использование: изобретение относится к несущим винтам вертолета. Сущность изобретения: лопасти несущих винтов включают лонжерон, хвостовые отсеки и на задних кромках некоторых отсеков пластины, используемые при отработке соконусности несущих винтов. Иногда пластины устанавливают по всей длине лопасти с целью увеличения хорды лопасти а, следовательно, ее несущей способности. Однако влияние пластин на относительных радиусах на несущую способность лопасти мало. С целью увеличения несущей способности лопасти, увеличения максимальной и крейсерской скоростей полета, а также максимальной полетной массы вертолета на относительных радиусах устанавливают пластины, увеличивающие хорду лопасти на 10%. 6 ил.

Изобретение относится к вертолетостроению, а именно к несущим винтам вертолетов.

Лопасти несущих винтов вертолетов обычно включают лонжерон и хвостовую часть в виде отсеков с сотовым заполнителем. На лопастях несущих винтов используются также пластины, установленные на нескольких хвостовых отсеках в задней кромке. Такие пластины установлены, в частности, на лопастях вертолета Ка-26 на относительных радиусах 0,8 — 0,9 [1] и на отсеках N 16, 17 лопастей вертолетов Ми-8, Ми-8МТ и модификаций этих вертолетов [2]. Эти пластины используют для выравнивания шарнирных моментов лопастей путем их отгиба при отработке несущих винтов. В качестве прототипа выбрана лопасть несущего винта вертолета Ми-8 [2], которая содержит лонжерон, хвостовые отсеки, причем на задней кромке части хвостовых отсеков установлены пластины. На ряде вертолетов, например на вертолетах Ми-8МТ, Ми-17 и их модификациях, после установки более мощного двигателя появилась возможность увеличения полетной массы вертолета, максимальной и крейсерской скоростей. Однако такая возможность ограничивалась недостаточной несущей способностью лопастей и появлением срыва потока на отступающей лопасти при больших скоростях полета, что приводит к недопустимому возрастанию нагрузок в лопасти и элементах забустерного управления. Технической задачей изобретения является усовершенствование лопастей несущего винта вертолета, которое не требовало бы больших затрат и обеспечивало бы возможность увеличения максимальной и крейсерской скоростей вертолета или его максимальной взлетной массы без существенного увеличения нагрузок в лопасти и забустерном управлении. Технический результат достигается тем, что в лопасти, содержащей лонжерон, хвостовые отсеки и пластины, которые установлены на задней кроме отсеков на относительных радиусах более примерно 0,5, увеличивают хорду приблизительно на 10%. На фиг. 1 изображена схема конструкции лопасти; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1; на фиг. 4 — граница срыва несущего винта вертолета Ми-8; на фиг. 5 — переменный поперечный момент на автомате перекоса вертолета Ми-8МТ с серийной и уширенной лопастями; на фиг. 6 — переменный продольный момент на автомате перекоса вертолета Ми-8МТ с серийной и уширенной лопастями. Лопасть содержит лонжерон 1, хвостовой отсек 2, пластины 3. Описанные выше пластины шириной 50 мм, увеличившие хорду лопасти с 520 до 570 мм, были установлены на отсеках N 10 — 21 лопастей вертолетов типа Ми-8МТ на длине L 4,8 м при относительных радиусах . Существенно, что это не потребовало изменения сборочной оснастки лопастей и поэтому может быть внедрено в серийное производство без существенных затрат. Проведены летные испытания вертолета Ми-8МТ с указанными лопастями. Некоторые результаты таких испытаний в виде зависимостей переменной нагрузки в забустерном управлении от скорости полета для серийного и доработанного комплектов лопастей приведены на фиг. 3, 4. Согласно этим результатам у доработанных лопастей резко уменьшился прирост переменных нагрузок на больших скоростях полета, связанный со срывом потока в лопастях. Напряжения в лопастях несущего винта изменились незначительно. Указанные результаты делают возможным увеличить максимальную и крейсерскую скорости вертолета Ми-8МТВ (Ми-17) на 20 км/ч (на 9%) либо увеличить максимальную взлетную массу и полезную нагрузку вертолета с модифицированными лопастями на 1 т (7,6% взлетной массы или на 25% массы груза), что на 9 — 20% повысит транспортную производительность и соответственно снизит стоимость перевозки тонно-километра груза. Технико-экономические характеристики вертолета приблизятся к уровню лучших мировых образцов и повысится конкурентоспособность вертолета.

Формула изобретения

Лопасть несущего винта вертолета, содержащая лонжерон, хвостовые отсеки и пластины, установленные на задней кромке части хвостовых отсеков, отличающаяся тем, что пластины установлены на относительных радиусах более примерно 0,5 и увеличивают хорду приблизительно на 10%

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5, Рисунок 6

www.findpatent.ru

Вертолет Ми-8. Характеристики. Фото. Видео.



Ми-8 представляет собой многоцелевой и широко используемый вертолет. Спроектирован и разработан конструкторами ОКБ М.Л. Миля в начале 60-х годов. Эта советская разработка является самой массовой двухдвигательной воздушно-транспортной машиной в мире (состоит в списке самых распространенных вертолетов в мировой истории авиации). Имеет два направления: военное и гражданское.

В июле 1961 года в первый полет поднялся прототип В-8. Спустя год вышел второй экземпляр В-8А. В 1967 году уже полностью доработанный и сменивший старое название на новое Ми-8 встал на вооружение ВВС Советского Союза. Поскольку модель показала себя одной из самых удачных, нынешние российские ВВС также заказывают этот вертолет. На данный момент этот агрегат используется в пятидесяти странах мира.



Ключевой модификацией 80-х годов стал разработанный Ми-8МТ. Усовершенствованный вариант, или, как его еще называют, «изделие 88», отличается от собрата улучшенной силовой механизацией (два двигателя ТВЗ-117) и установленной вспомогательной конструкцией силового типа. Правда, этот вариант не так распространен по миру.



В 1991 году начались разработки нового гражданского воздушно-транспортного вертолёта Ми-8АМТ. В конце 90-х был разработан воднотранспортный штурмовой вертолет Ми-8АМТШ. Всего их выпущено свыше 3500 экземпляров.



Конструкция Ми-8



Ми-8 – это одновинтовой вертолет, на который установлены пять несущих и три рулевых лопастных винта. Несущие винты закреплены вертикальными, горизонтальными и осевыми шарнирами, а рулевые лопасти, соответственно, совмещенного карданного типа. Трансмиссия точно такая же, как и у Ми-4. Цельнометаллические лопасти винта включают в себя полый лонжерон, спрессованный из алюминиевого сплава. К его задней корме прикреплены 24 отсека с сотовым наполнителем из алюминиевой фольги (образования профиля). Несущего винта лопасти оснащены сигнализацией возможного повреждения лонжерона.

Усовершенствованная антифризная система не дает обледенеть вертолету. Она электризована и имеет способность работать как в автономном, так и в ручном режимах (подпитка 208 вольт). В том случае, если произошел отказ одного из двигателей, соответственно, другой автоматически увеличивает свою мощность. И это не влияет на горизонтальный полет и высоту. Качественному управлению несущим винтом способствуют три гидроусилителя КАУ-30Б, а рулевым – РА-60Б.



Трехопорное шасси не убирается. Хвостовая опора не дает коснуться земли рулевому винту. Благодаря системе внешней подвески вертолет может перевозить груз массой до трех тысяч килограммов. Стабилизацию крена, направления, тангажа и высоту полета обеспечивает четырехканального типа автопилот АП-34.



Пассажирская модификация может вмещать до 18 кресел, а транспортная − 24 места. Внутренний климат, поддержку тепла и холода контролируют КО-50 (керосиновый обогреватель) и специально разработанная система вентиляции. Благодаря навигационным приборам и радиооборудованию Ми-8 может совершать полеты, несмотря на погодные условия и время суток.

В зависимости от способов применения существует колоссальная разница между модификациями. Одни из первых Ми-8 взлетали в воздух благодаря двум двигателям ТВ2-117. Их мощность составляла 1500 л.с., а 10-ступенчатый компрессор запускался от стартера-генератора ГС-18ТО. Запуск стартера-генератора первого двигателя питается от шести аккумуляторных батарей 12САМ28 напряжением 24 В, а второй – от стартера-генератора уже работающего двигателя.



Во время работы двигателей ГС-18ТО выдается напряжение 27 В в систему основного электроснабжения. Два аккумулятора установлены в грузовой кабине, а остальные четыре вмонтированы в пилотской кабине. Хоть их емкость и небольшая, все же она не мешает питать электроэнергией пять запусков двигателей поочередно. Они отдают ток свыше 600-800 ампер, заряжаясь при этом от генераторов (постоянный ток) и могут автоматически включаться и выключаться. Эта способность стала возможной благодаря дифференциально-минимальным реле (контроль работы генератора).



Преобразователь ПТ-500Ц питает гироскопические приборы трехфазным напряжением 36 вольт. Генератор СГО-30У дает однофазный ток (208 В) в элементы обогрева лобовых стекол и винтов. От СГО-30У отходят два однофазных трансформатора ТС/1-2 и Тр-115/36. Первый питает навигационное оборудование, а второй – приборы контроля трансмиссии и двигателей. В случае неполадок и отказа работы СГО-30У все оборудование в автономном режиме переходит к преобразователю ПО-750А.



Более поздние серии Ми-8МТ, Ми-17 и другие значительно отличаются от базовой модели. Установленные двигатели ТВ3-117 намного мощнее. Подачу воздуха к стартерам осуществляет ВСУ АИ-9В и стартерный генератор СТГ-3. Система электроснабжения выдает напряжение 208 В с частотой 400 Гц. Она питается от генераторов СГС-40ПУ, которые размещены на главном редукторе. Для запуска ВСУ и в случае необходимости аварийного питания установлены аккумуляторные батареи 12САМ-28.

Основное питание осуществляется тремя выпрямительными устройствами ВУ-6А. Первый генератор отвечает за подпитку током ВУ №1, элементов обогрева трансформатора и винтов, а второй питает ВУ №2 и №3, механизм обогрева стекол и ПЗУ двигателей. В отдельных модификациях дополнительно обогревается трансформатор ТС/1-2.



При отказе одного генератора ТС310С04Б переключается на второй; если же отказали оба, тогда запускаются преобразователи ПТ-200Ц и ПО-500А.



На вертолете установлены две гидросистемы: основная и дублирующая. Насос НШ-39М, установленный на главный редуктор, создает давление в каждой из них. Его регулировка происходит специальными автоматами ГА-77В. Поддержка в основной системе происходит двумя гидроаккумуляторами, в дублирующей – одним. Раздельные электромагнитные краны ГА192 включают гидропитание РА-60Б, КАУ-30Б общего несущего винта и двух КАУ-30Б управления поточного и поперечного типов.





Существует много видов модернизации Ми-8. Они делятся на типы:

1. Опытные

• В-8 – первый опытный вертолет с одним установленным ГТД АИ-24В;

• В-8А – второй экземпляр с наличием двух ГТД ТВ2-117;

• В-8АТ – третий созданный опытный образец;

• В-8АП – четвертая и последняя опытная модель.

2. Пассажирские

3. Транспортники

• Ми-8Т – вертолет транспортно-десантный;

• Ми-8ТС – экспортный образец для ВВС Сирии. В учет конструкции принят сухой климат.

4. Многоцелевые

• Ми-8ТБ;

• Ми-8ТВ – принят на вооружение СССР в 1968 году. Модификация включает в себя бронирование кабины пилотов, двигателей и капотов редуктора, а также наличие четырех ПТУР «Малютка» и пулемета А-12.7;

• Ми-8АТ – двигатели ТВ2-117АГ;

• Ми-8АВ – использовался для установки мин (до 200 штук) против сухопутных войск;

• Ми-8АД – предназначен для установки малогабаритных противопехотных мин;

• Ми-8МТ – двигатели ТВ3-117;

• Ми-8МТВ – двигатели ТВ3-117ВМ;

• Ми-8МТВ-2;

• Ми-8МТВ-3;

• Ми-8МТВ-5 – модифицированная носовая часть вертолета;

• Ми-8МТКО – монтаж светотехники и приборов ночного видения;

• Ми-17-1В;

• Ми-8АМТ;

• Ми-171 – выдан сертификат Международного Авиационного комитета. Его модификации – Ми-171А1 и Ми-17КФ.



Также существовали Ми-8ТГ, Ми-14, Ми-18, Ми-8МСБ. Для особых случаев был разработан целый ряд вертолетов специального назначения. Следует отметить некоторые из них. К примеру, Ми-8ТЭЧ-24 использовался для техническо-ремонтных работ. На борту присутствовало слесарное и контрольно-проверочное оборудование. Ми-8СПА занимался поисковыми и спасательными работами. Ми-8К – артиллерийский воздушный корректировщик. Тот же Ми-8ВКП представлял непосредственно командный пункт воздушного плана. Воздушный госпиталь представлялся вертолетом Ми-8МБ.





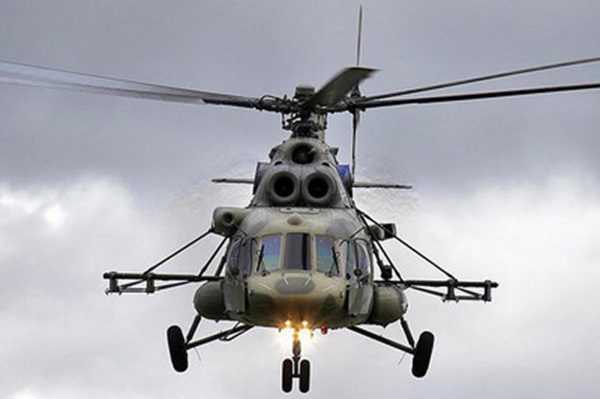

Особо отличался от всех Ми-8АМТШ. Вертолет транспортно-штурмового типа широко используется многими странами. Оснащен комплексом вооружения и усиленным бронированием кабины пилотов и двигателя.

Разработка вертолета.

В 1960 г. ОКБ Миля М.Л. начало разработку нового транспортного вертолета, который бы заменил собой  устаревший Ми-4. Опытный прототип с обозначением В-8 совершил первый полет в июне 1961 г. На вертолете был установлен один ГТД АИ-24 и четырехлопастной несущий винт от Ми-4. Позже конструкторы провели ряд усовершенствований. Силовую установку заменили на два ГТД TB2-117. Несущий винт стал пятилопастным.

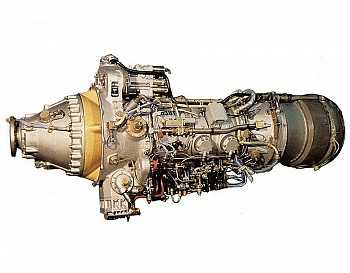

Двигатель АИ-24.



Производство и выпуск.

С 17 сентября 1962 г. начались летные испытания. Вертолет полностью оправдал возложенные на него надежды. С 1965 г. он пошел в серийное производство под обозначением Ми-8. Конструкция данной машины оказалась настолько удачной, что его производство и модернизация продолжаются до сих пор. На сегодняшний день Ми-8 является одним из самых распространенных транспортных вертолетов в мире. Было выпущено более 8000 машин в разных модификациях. Вертолет эксплуатируется в более чем 50-ти странах мира.

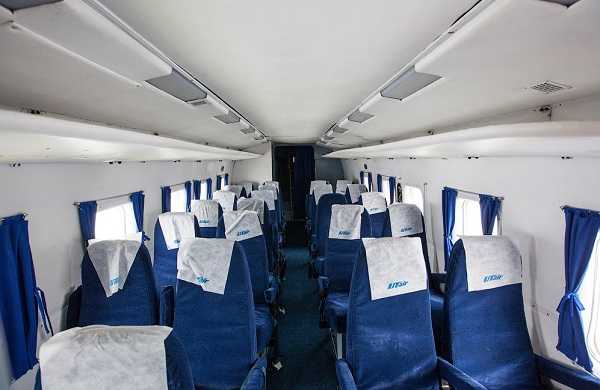

Ми-8 кабина

По своей конструкции Ми-8 – вертолет одновинтовой схемы. Фюзеляж полумонококовый каркасный состоит из кабины пилотов, грузового отсека и хвостовой балки. Кабина пилотов трехместная рассчитанная на двух летчиков и бортмеханика. Грузовая кабина может быть приспособлена для перевозки грузов или оборудована сидениями для пассажиров. В транспортном варианте погрузка производится через двухстворчатый грузовой люк. Шасси трехопорное неубирающееся. Силовая установка состоит из двух ГТД ТВ2-117А (ТВ3-117МТ), 2х1710 (2х3065) л.с. Несущий винт пятилопастной с цельнометаллическими лопастями. Рулевой винт трехлопастной.

Двигатель ТВ2-117А.



Модификации вертолета.

Существует более 30-ти модификаций этой машины, основными среди которых являются Ми-8Т (транспортный) и Ми-8П (пассажирский). Ми-8АМТШ представляет собой десантно-штурмовой вариант с ракетным и пулеметным вооружением. Вертолет используется для выполнения широкого спектра задач, как в гражданской авиации, так и в ВВС. С 70-х годов Ми-8 использовался во многих военных конфликтах в разных уголках планеты.

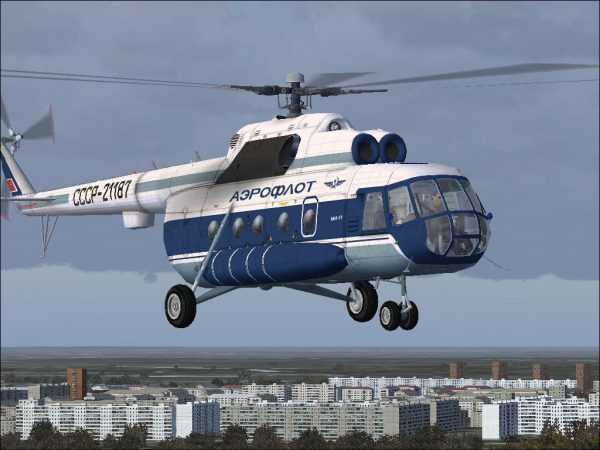

Ми-8П (пассажирский).

Ми-8Т (транспортный).



---



Основные характеристики Ми-8

Максимальная взлетная масса вертолета составляет 12000 (13000) кг. Максимальная скорость 250 км/ч. Практический потолок 4500 м. Практическая дальность 480 км. Нагрузка может состоять из 4000 кг в грузовой кабине или 3000 кг на внешней подвеске. Пассажирский вариант рассчитан на перевозку 24 пассажиров. В различных десантно-транспортных модификациях вертолет может вместить около 30-ти солдат или 12 раненых на носилках с сопровождающими.

Полный список характеристик вертолета и модификаций.

Военный вариант:

• Экипаж — 3 человека.

• Максимальная взлетная масса — 13 000 кг.

• Двигатель ГТД Климов ТВ3‑117 — 2.

• Мощность — 2 на 1620 кВт.

• Длина — 18,424/25,352 м.

• Высота — 4,756/5,552 м.

• Максимальная скорость — 250 км/ч.

• Практическая дальность полета — 950 км.

• Практический потолок — 5000 м.

• Полезная нагрузка — до 24 солдат или 12 носилок с сопровождающими или 4000 кг груза.





Ми-8 видео



Вертолет Ми-8. Галерея.



Посмотреть другие вертолеты

Avia.pro

avia.pro

Конструкция лопасти несущего винта вертолета





Лопасти несущего винта вертолета надо построить так, чтобы они, создавая необходимую подъемную силу, выдерживали все возникающие на них нагрузки. И не просто выдерживали, а имели бы еще запас прочности на всякие непредвиденные случаи, которые могут встретиться в полете и при техническом обслуживании вертолета на земле (например, резкий порыв ветра, восходящий поток воздуха, резкий маневр, обледенение лопастей, неумелая раскрутка винта после запуска двигателя и т. д.).

Одним из расчетных режимов для подбора несущего винта вертолета является режим вертикального набора на любой избранной для расчета высоте. На этом режиме из-за отсутствия поступательной скорости в плоскости вращения винта потребная мощность имеет большую величину.

Зная приблизительно вес конструируемого вертолета и задаваясь величиной полезной нагрузки, которую должен будет поднимать вертолет, приступают к подбору винта. Подбор винта сводится к тому, чтобы выбрать такой диаметр винта и такое число его оборотов в минуту, при которых бы расчетный груз мог быть поднят винтом отвесно вверх с наименьшей затратой мощности.

При этом известно, что тяга несущего винта пропорциональна четвертой степени его диаметра и только второй степени числа оборотов, т. е. тяга, развиваемая несущим винтом, более зависит от диаметра, чем от числа оборотов. Поэтому заданную тягу легче получить увеличением диаметра, чем увеличением числа оборотов. Так, например, увеличив диаметр в 2 раза, получим тягу в 24 = 16 раз большую, а увеличив число оборотов в два раза, получим тягу только в 22 = 4 раза большую.

Зная мощность двигателя, который будет установлен на вертолете для приведения во вращение несущего винта, сначала подбирают диаметр несущего винта. Для этого применяют следующее соотношение:

Лопасть несущего винта работает в очень тяжелых условиях. На нее действуют аэродинамические силы, которые ее изгибают, скручивают, разрывают, стремятся оторвать от нее обшивку. Чтобы «противостоять» такому действию аэродинамических сил, лопасть должна быть достаточно прочной.

При полетах в дождь, в снег или в облаках при условиях, способствующих обледенению, работа лопасти еще более усложняется. Капли дождя, попадая на лопасть с огромным» скоростями, сбивают с нее краску. При обледенении па лопастях образуются ледяные наросты, которые искажают ее профиль, мешают ее маховому движению, утяжеляют ее. При хранении вертолета на земле на лопасть разрушающе действуют резкие изменения температуры, влажность, солнечные лучи.

Значит, лопасть должна быть не только прочной, но она еще должна быть невосприимчивой к влиянию внешней среды. Но если бы только это! Тогда лопасть можно было бы сделать цельнометаллической, покрыв ее противо-коррозийным слоем, и задача была бы решена.

Но есть еще одно требование: лопасть, кроме этого, должна быть еще и легкой. Поэтому ее изготовляют полой За основу конструкции лопасти берут металлический лонжерон, чаще всего — стальную трубу переменного сечения, площадь которого постепенно или ступенчато уменьшается от корневой части к концу лопасти.

Лонжерон, как главный продольный силовой элемент лопасти, воспринимает перерезывающие силы и изгибающий момент. В этом отношении работа лонжерона лопасти схожа с работой лонжерона самолетного крыла. Однако на лонжерон лопасти действуют в результате вращения винта еще центробежные силы, чего нет у лонжерона крыла самолета. Под действием этих сил лонжерон лопасти подвергается растяжению.

К лонжерону привариваются или приклепываются стальные фланцы для крепления поперечного силового набора — нервюр лопасти. Каждая нервюра, которая может быть металлической или деревянной, состоит из стенок и полок. К металлическим полкам приклеивается или приваривается металлическая обшивка, а к деревянным полкам приклеивается фанерная или пришивается полотняная обшивка или к носку приклеивается фанерная обшивка, а к хвостику пришивается полотняная, как показано. В носовой части профиля полки нервюр крепятся к переднему стрингеру, а в хвостовой части — к заднему стрингеру. Стрингеры служат вспомогательными продольными силовыми элементами.

Обшивка, покрывающая полки нервюр, образует собой профиль лопасти в любом ее сечении. Наиболее легкой является полотняная обшивка. Однако во избежание искажения профиля в результате прогиба полотняной обшивки на участках между нервюрами, нервюры лопасти приходится ставить очень часто, примерно через 5—6 см одна от другой, что утяжеляет лопасть. Поверхность лопасти с плохо натянутой полотняной обшивкой выглядит ребристой и обладает низкими аэродинамическими качествами, так как ее лобовое сопротивление велико. В процессе одного оборота профиль такой лопасти меняется, что способствует появлению дополнительной вибрации вертолета. Поэтому полотняная обшивка пропитывается аэролаком, который по мере своего высыхания сильно натягивает полотно.

При изготовлении обшивки из фанеры жесткость лопасти увеличивается и расстояние между нервюрами может быть увеличено в 2,5 раза по сравнению с лопастями, обтянутыми полотном. Для того чтобы уменьшить сопротивление, поверхность фанеры гладко обрабатывается и полируется.

Хороших аэродинамических форм и большой прочности можно добиться, если изготовить полую цельнометаллическую лопасть. Трудность ее производства состоит в изготовлении переменного по сечению лонжерона, который образует носовую часть профиля. Хвостовая часть профиля лопасти изготовляется из листовой металлической обшивки, которую передними кромками заподлицо приваривают к лонжерону, а задние кромки склепывают между собой.

Профиль лопасти винта вертолета выбирается с таким расчетом, чтобы при увеличении угла атаки срыв обтекания возникал на возможно больших углах атаки. Это необходимо для того, чтобы избежать срыва обтекания на отступающей лопасти, где углы атаки особенно велики. Кроме того, во избежание вибраций профиль надо подобрать такой, у которого бы при изменении угла атаки не менялось положение центра давления.

Очень важным фактором для прочности и работы лопасти является взаимное расположение центра давления и центра тяжести профиля. Дело в том, что при совместном действии изгиба и кручения, лопасть подвержена самовозбуждающейся вибрации, т. е. вибрации со все возрастающей амплитудой (флаттеру). Во избежание вибрации лопасть должна балансироваться относительно хорды, т. е. должно быть обеспечено такое положение центра тяжести на хорде, которое исключало бы самовозрастание вибрации. Задача балансировки сводится к тому, чтобы у построенной лопасти центр тяжести профиля находился впереди центра давления.

Продолжая рассматривать тяжелые условия работы лопасти несущего винта, необходимо отметить, что повреждение деревянной обшивки лопасти каплями дождя может быть предотвращено, если вдоль ее передней кромки укрепить листовую металлическую окантовку.

Борьба же с обледенением лопастей представляет собой более сложную задачу. Если такие виды обледенения в полете, как иней и изморозь, большой опасности для вертолета не представляют, то стекловидный лед, постепенно и незаметно, но чрезвычайно прочно наращивающийся на лопасти, приводит к утяжелению лопасти, искажению ее профиля и, в конечном счете, к уменьшению подъемной силы, что приводит к резкой потере управляемости и устойчивости вертолета.

Существовавшая одно время теория о том, что лед вследствие машущего движения лопастей будет в полете скалываться, оказалась несостоятельной. Обледенение лопасти начинается раньше всего у корневой части, где изгиб лопасти при ее машущем движении невелик. В дальнейшем слой льда начинает распространяться все дальше к концу лопасти, постепенно сходя на нет. Известны случаи, когда толщина льда у корневой части достигала 6 мм, а у конца лопасти — 2 мм.

Предотвратить обледенение возможно двумя путями.

Первый путь — это тщательное изучение прогноза погоды в районе полетов, обход встретившихся по пути облаков и изменение высоты полета с целью выхода из воны обледенения, прекращение полета и т. д.

Второй путь — это оборудование лопастей противо-обледенительными устройствами.

Известен целый рад этих устройств для лопастей вертолета. Для удаления льда с лопастей несущего винта может

быть применен спиртовой противообледенитель, который разбрызгивает на передней кромке винта спирт. Последний, смешиваясь с водой, понижает температуру ее замерзания и препятствует образованию льда.

Скалывание льда с лопастей винта может быть осуществлено воздухом, который нагнетается в резиновую камеру, проложенную вдоль передней кромки несущего винта. Раздувающаяся камера надкалывает ледяную корку, отдельные куски которой затем сметаются с лопастей винта встречным потоком воздуха.

Если передняя кромка лопасти винта сделана из металла, то ее можно подогревать или электричеством, или теплым воздухом, пропускаемым через трубопровод, проложенный вдоль передней кромки несущего винта.

Будущее покажет, какой из этих способов найдет себе более широкое применение.

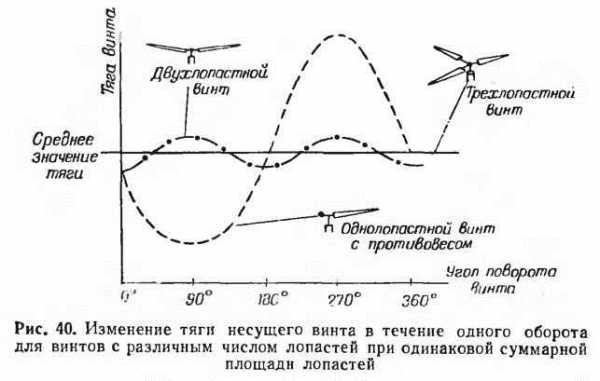

Для аэродинамических характеристик несущего винта большое значение имеют число лопастей несущего винта, и удельная нагрузка на ометаемую винтом площадь. Теоретически число лопастей винта может быть любым, от одной бесконечно большого их числа, настолько большого, что они в конечном счете сливаются в спиральную поверхность, как это предполагалось в проекте Леонардо да Винчи или в вертолете-велосипеде И. Быкова.

Однако есть какое-то наиболее выгодное число лопастей. Число лопастей не должно быть меньше трех, так как при двух лопастях возникают большие неуравновешенные силы и колебания тяги винта. Показано изменение тяги несущего винта около его среднего значения в течение одного оборота винта у однолопастного и двухлопастного винтов. Трехлопастной винт уже практически сохраняет среднее значение тяги в течение всего оборота.

Число лопастей винта не должно быть также очень большим, так как в этом случае каждая лопасть работает в потоке, возмущенном предыдущей лопастью, что снижает коэффициент полезного действия несущего винта.

Чем больше лопастей винта, тем большую часть площади ометаемого диска они занимают. В теорию несущего винта вертолета введено понятие коэффициента заполнения о, который подсчитывается как отношение суммарной площади

Для расчетного режима работы несущего винта вертолета (отвесный подъем) наивыгоднейшей величиной коэффициента заполнения является величина 0,05—0,08 (среднее значение 0,065).

Эта нагрузка является средней. Малой нагрузкой называют нагрузку в пределах 9—12 кг/м2. Вертолеты, имеющие такую нагрузку, маневренны и обладают большой крейсерской скоростью.

Вертолеты общего назначения имеют среднюю нагрузку в пределах от 12 до 20 кг/м2. И, наконец, большой нагрузкой, редко применяемой, является нагрузка от 20 до 30 кг/м2.

Дело в том, что хотя высокая удельная нагрузка на ометаемую площадь и обеспечивает большую полезную нагрузку вертолета, но при отказе двигателя такой вертолет на режиме самовращения будет снижаться быстро, что недопустимо, так как в этом случае нарушается безопасность снижения.

Отстройка от флаттера лопастей

Упруго-массовые характеристик лопасти НВ

Характристика втулки несущего винта вертолета



Агрегаты техники

avia.pro

Вертолет МИ-8: обзор технических характеристик ТТХ и истории создания

16.10.2018

История вертолета МИ-8 началась еще в СССР. Впервые, он был разработан в начале 60 годов. Именно он является самым массовым двухдвигательным вертолетом, причем не только в России, но и во всем мире. Основная цель применения данной летательной машины – различные боевые и гражданские операции.

Ведь именно благодаря своим техническим и летным характеристикам, данная летательная машина и заслужила свой авторитет среди многих ВВС мира. За счет богатого спектра возможностей использования данного вертолета, его серийный выпуск начался еще в далеком 1967 году. И, несмотря на богатую историю, на сегодняшний день его используют в полетах не менее активно. Причем, стоит отметить, что данный вертолет активно закупают на вооружение и зарубежные страны.

Благодаря хорошим скоростным и техническим характеристикам сегодня очень активно проводят его конструкторские модификации. В совокупности с хорошей дальностью полета, модель МИ-8 является одной из самых приоритетных летательных машин для проведения ее дальнейших усовершенствований. Тем самым, МИ-8 определенно занимает почетное место в нашей авиационной промышленности.

Модификации вертолета МИ-8

За все годы истории, после выхода первого прототипа было выпущено множество различных модификации данной летательной машины. Причем, каждая из этих модификации предназначалась для выполнения определенных целей. Все возможные вариации моделей вертолетов снабжались самым разным оборудованием, в зависимости от целей применения. Все модели данного вертолета можно условно разделить на несколько типов:

1. Опытные. Первые образцы, как самого МИ-8, так и его модификации. Иными словами это различные модели данного вертолета, в которые вносили те или иные изменения.
2. Пассажирские. Из названия понятно, что данные модели вертолетов служат для перевозки пассажиров. Причем, речь идет как о гражданских лицах, так и о военных. В обоих случаях он способен вместить в себе 18-30 человек, в зависимости от модификации, что делает его очень привлекательным для этой цели.
3. Транспортные. МИ-8 способен нести на себе груз с общей массой до 4 тонн. Не многие вертолеты могут похвастаться подобными характеристиками. А из-за возможности использования его для выполнения многоцелевых задач он и вовсе остается вне конкуренции.
4. Многоцелевые. Помимо всех вышеизложенных способов применения, МИ-8 способен совершать еще один ряд различных боевых задач. Хорошим примером тому может служить установка противопехотных мин в количестве до 200 штук. В некоторых случаях их используют для выполнения ряда технических и ремонтных работ, благодаря специальному оборудованию. Известны случаи использования МИ-8 и на поисковых и спасательных операциях. Порой, его используют и как воздушный госпиталь, опять же, с использованием специального оборудования.

Отдельно стоит отметить одну из самых новых модификации вертолета МИ-8, которую сконструировали буквально в конце прошлого года — МИ-8МТВ-5. Именно эта модификация изначально разрабатывалась с целью ведения боевых действий в самых различных климатических условиях. В отличии от старых моделей, здесь ввели возможность перевоза крупногабаритных грузов путем крепления на внешнюю подвеску вертолета. А благодаря своим боевым и скоростным характеристикам, у новой версии вертолета появилась возможность вести огневую поддержку для союзной пехоты. Причем, именно благодаря новейшему оборудованию, вовсе не обязательно вести огневую поддержку в дневных условиях.

И если данная модель хорошо себя покажет в боевых условиях, то ее однозначно, примут на постоянное вооружение. А иметь столь надежную и эффективную технику, для любой страны, очень важно. Ведь именно благодаря ней и обеспечивается безопасность всего государства.

Конструкция вертолета МИ-8

МИ-8 относится к классу одновинтовых вертолетов. Он имеет пять несущих винта и три рулевых винта. Лопасти винта, выполненные из цельного металла, обладают полным лонжероном, созданным из алюминиевых сплавов, спрессованных между собой. Кроме того, все лопасти вертолета имеют сигнализацию, и в случае повреждения какой либо из лопастей, пилоты будут от этом сразу же оповещены.

Благодаря наличию двух двигателей, в случае отказа одного из которых, на втором автоматически увеличивается подаваемая мощность, путем использования современного оборудования. Что позволяет не терять скорости и маневренности в случае неисправностей. А это – неоспоримое преимущество среди прочих вертолетов подобной модели.

В некоторых модификациях вертолета МИ-8 используется специализированная бронированная кабина. Зачастую, подобные модификации используют в боевых моделях. И подобные вариации очень часто приобретают на вооружение различные страны.

Конструкция шасси имеет статичные колесные опоры в количестве трех штук. Что позволяет вертолету приземляться даже в самых труднодоступных местах. Это является несомненным его преимуществом.

Кроме того, на вертолете установлена одна из лучших антифризных систем. Именно она не дает вертолету обледенеть. Благодаря чему, его можно использовать даже в самых экстремальных условиях.
На вертолете МИ-8 стоит отличная система отопления и вентиляции. Она позволяет отапливать или охлаждать не только кабину пилотов, но и пассажирский салон, что делает все перелеты весьма комфортабельными. Кроме того, данная система работает еще и на передние стекла вертолета и воздухозаборники.

Вертолет МИ-8 обладает достаточно серьезной электронной начинкой. Причем она, в свою очередь, имеет абсолютно различные характеристики и предназначение. Но именно за счет нее у вертолета имеется свои особенные отличительные свойства.

Стоит отметить, что сами по себе летные характеристики вертолета весьма привлекательны. Хорошая скорость, наряду с его грузоподъемными и пассажирскими функциями, делает его фаворитом среди подобных одновинтовых вертолетов. Несмотря на то, что самая первая модель была разработана сравнительно давно, его модификации очень активно развиваются и по сей день.

Технические характеристики ТТХ вертолета МИ-8

• Необходимый экипаж: 3 человека.
• Максимальная скорость полета: 250 км/ч.
• Максимальная высота полета: 4700 м.
• Максимальная транспортная дальность полета: 445 км.
• Максимальная пассажирская дальность полета: 500 км.
• Масса вертолета: 6600 кг.
• Максимальный вес груза на подвеске: 3000 кг.
• Вес заправляемого топлива: 2800 кг.
• Длина вертолета : 25,24 м.
• Двигатель: 2 х ТВ2-117А
• Максимальная мощность двигателя: 1700 л.с.
• Расход топлива: 0,680 т/час.

Технические характеристики ЛТХ МИ-8 1965 года

• Годы производства: с 1965 года.
• Всего изготовлено: около 12 тыс.шт.
• Боевое применение: военные конфликты второй половины XX века.
• Экипаж — 3 человека, десант — до 28 человек.
• Взлетная масса — 12 т.
• Размеры: длина (с винтами) — 25,3 м, высота (с рулевым винтом) — 5,5 м, диаметр несущего винта — 21,3 м.
• Вооружение: 1×12,7-мм или 7,62-мм пулемет, точки подвески для неуправляемых авиационных ракет и бомб.
• Двигатели газотурбинные.
• Максимальная скорость — 260 км/ч.
• Практический потолок — 4,2 км.
• Дальность полета — 425-480 км.

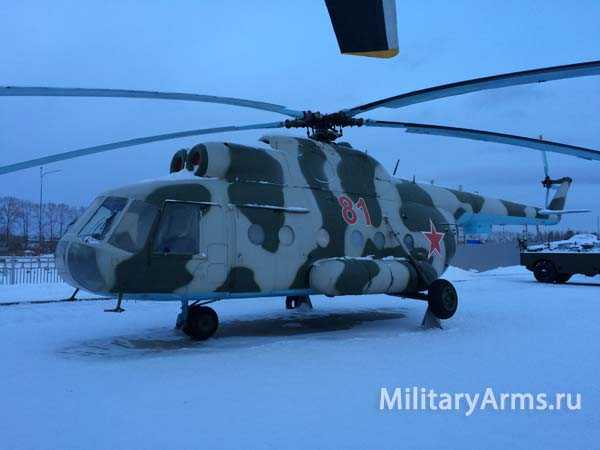

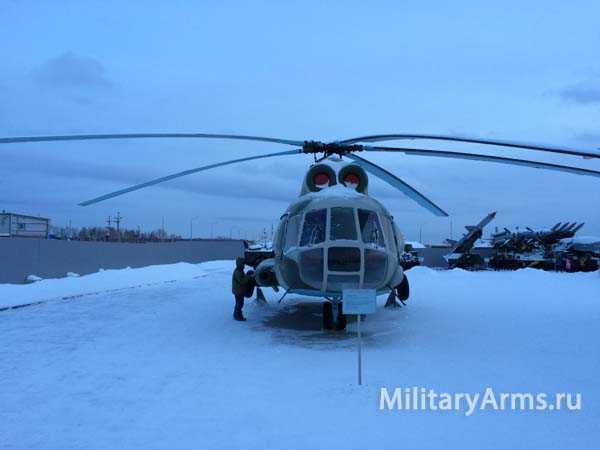

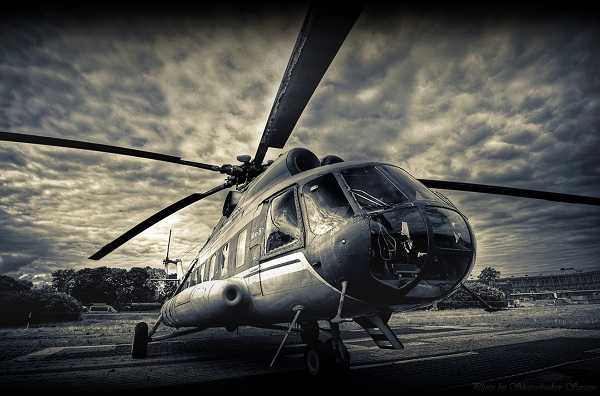

Фото вертолета

Видео о МИ-8

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru
