Су 24 м фото – Су-24М Фото. Видео. Скорость. Вооружение. ТТХ

0

Су-24 российский фронтовой бомбардировщик разведчик фото

 Су-24 российский фронтовой бомбардировщик разведчик фото с крылом изменяемой стреловидности, по классификации НАТО«Fencer» («Фехтовальщик»). Создан для прорыва ПВО противника на предельно низкой высоте с использованием рельефа местности, стал ответом на появление в ВВС США многоцелевого тактического истребителя F-111.

Су-24 российский фронтовой бомбардировщик разведчик фото

F-111 первый публичный показ опытного образца двухместного многоцелевого бомбардировщика декабрь 1964 г, его характеристики были взяты за основу

Согласно постановлению ЦК КПСС и Совмина СССР от 21 августа 1965 г, начало отсчета создания самолета-штурмовика Т-58М на базе Су-15, впоследствии разработке присвоили шифр Т-6. Предназначен для нанесения ракетно-бомбовых ударов управляемым оружием, боеприпасами объемного взрыва, а также и ядерными боеприпасами (ядерный фехтовальщик).

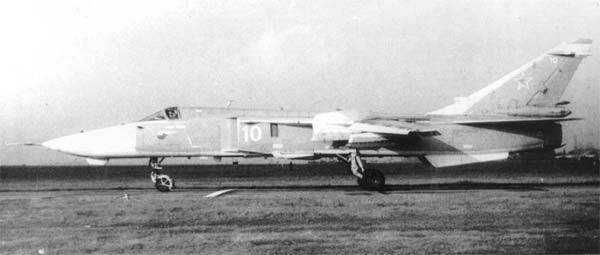

Серийный бомбардировщик Су-24 в стандартной серой окраске советских ВВС с «противоатомным» белым покрытием передних кромок и нижних поверхностей



Результаты проработок, проведенных в ОКБ-51, показывают, что самолет с крылом изменяемой стреловидности по сравнению с самолетом того же назначения, с той же силовой установкой, но с крылом постоянной стреловидности х=60° будет иметь следующие преимущества.

  • — длина разбега уменьшается на 45%;
  • — длина пробега уменьшается на 40%;
  • — дальность полета на высоте 10—12 км на Ж 1,0 — увеличивается на 38%.
  • — скорость отрыва уменьшается на 26%;
  • — посадочная скорость уменьшается на 26%;
  • — прирост перегрузок у земли на скорости ‘ООО км/ч при вертикальном порыве 10 м/сек — уменьшается на 30%;

фронтовой бомбардировщик-разведчик Су-24 с изменяемой стреловидностью крыла

Таким образом результаты доказывают, что создание многоцелевого самолета с крылом изменяемой в полете стреловидности обеспечит получение оптимальных технических характеристик на всех режимах полета».

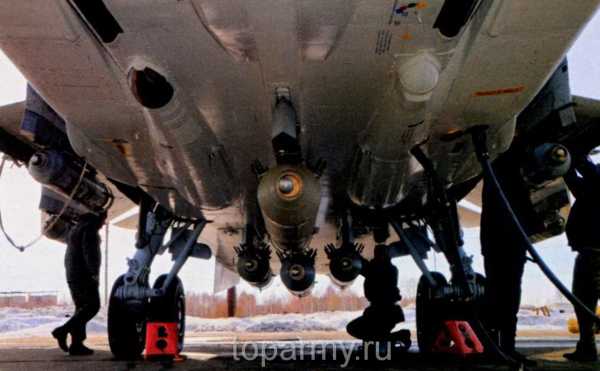

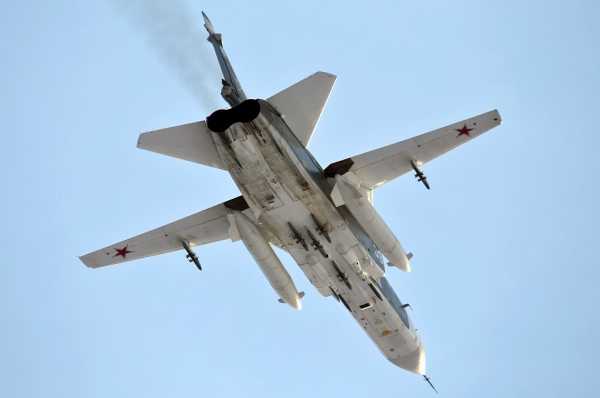

Демонстрация смешанного варианта вооружения Су-24М, состоящего из обычных и корректируемых авиабомб, ракет Х-31П и блоков НАР Б-13Л

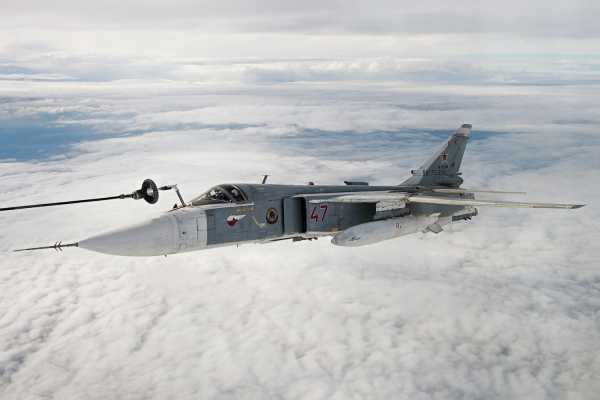

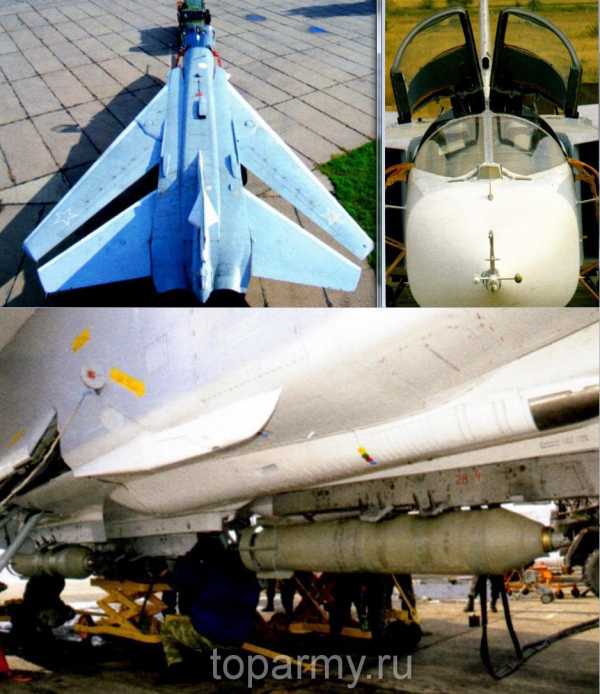

Вид сверху бомбардировщика Су-24М, перед лобовым стеклом штанга дозаправки в воздухе, 250-кг на подкрыльевом пилоне бомба 0ФАБ-250ШЛ

Чем же он так хорош — рекордная боевая нагрузка, высокая дальность с возможностью дозаправки в воздухе, позволяют уничтожать цели в любой точке старушки Европы. За свое прямоугольное сечение фюзеляжа первых серий Су-24 получил фронтовое прозвище «сундук».

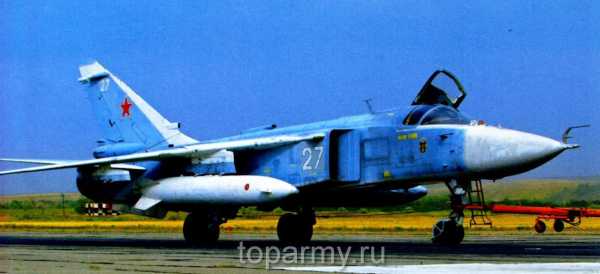

Бомбардировщик Су-24 с двумя подвесными топливными баками

Первый серийный Су-24 был облетан в декабре 71 года. Запуск Су-24 в крупносерийное производ­ство состоялся в 1972 г, еще до завершения офи­циальных испытаний. Машины строили в кооперации два завода — Новосибирский и Комсомольск-на-Амуре. С 1973 года сушки поступают в строевые части. Летчики (ЦБП, г. Липецк) Центра боевого применения и переучивания летного состава получили их первыми.

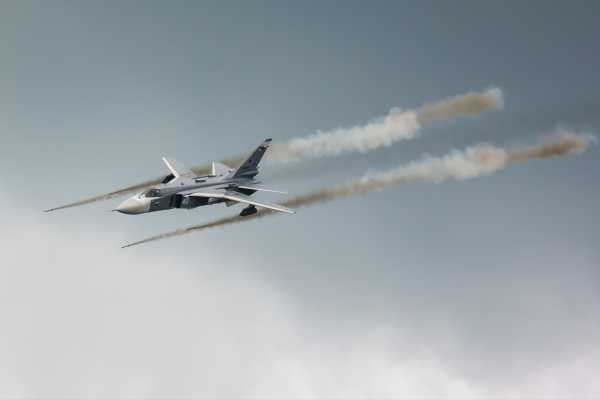

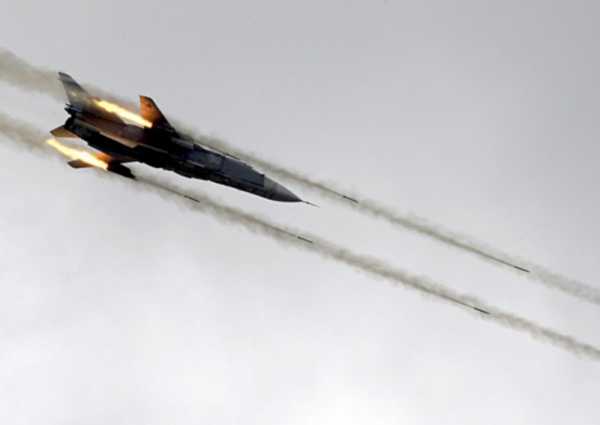

Су-24 ведет огонь по наземной цели неуправляемыми ракетами С-8. Блоки НАР можно было вешать только на крыльевые узлы подвески по соображениям предупреждения помпажа двигателей самолета при пуске ракет

В условиях насыщенности современной ПВО разнообразными радиотехническими средствами, необходима возможность радиоэлектронного противодействия технике противника. Для эффективных действий ударной авиации, и вопроса ее выживания. Способность ведения радиоэлектронной борьбы в самом широком смысле, подавляя вражеские РЛС, средства связи и системы управления зенитными средствами и истребителями, становилась ключевым условием выполнения боевой задачи.

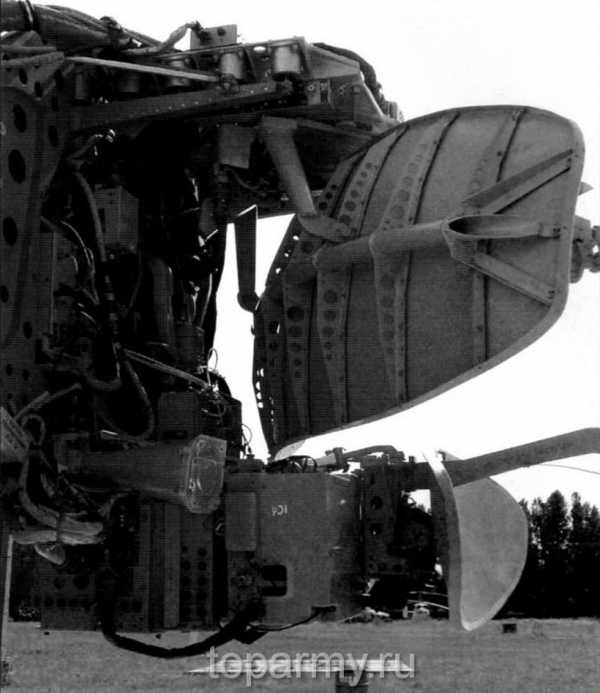

Су-24 антенны и блоки РПО «Орион-А» (сверху) и РПС «Рельеф» в носовой части Внизу слева видна рупорная антенна линии радиокомандного наведения ракет «Дельта-НМГ6»

Су-24 имеет в составе оборудования помеховую аппаратуру, позволявшую осуществлять индивидуальную защиту самолетов. Помимо бортовых систем РЭБ ударных самолетов, для более надежной защиты используются специализированные самолеты—постановщики помех. Самолеты-постановщики, располагающие набором средств РЭБ, являлись много более эффективными при обеспечении прикрытия ударных групп: разнообразная аппаратура позволяла перекрыть рабочие диапазоны радиотехнических средств ПВО, а мощность помеховых станций позволяла надежно «глушить» их работу. Что и было продемонстрировано на новейшем американском эсминце Donald Cook дональд кук.

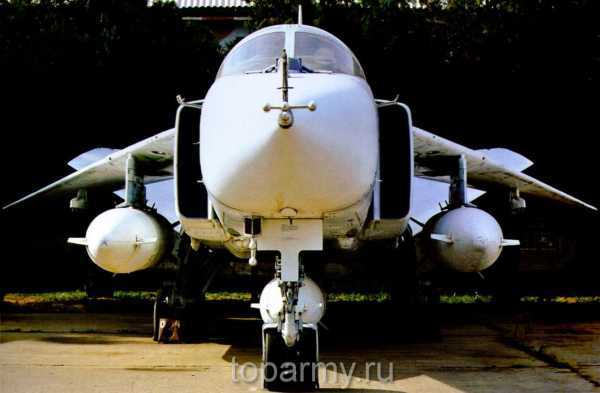

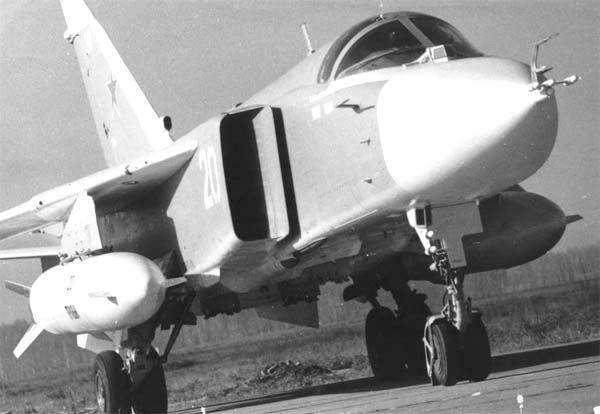

Носовая часть самолета Су-24. Под фюзеляжем видны обтекатели пушечной установки (слева) и киноконтрольного прибора АКС-5-75 (справа)

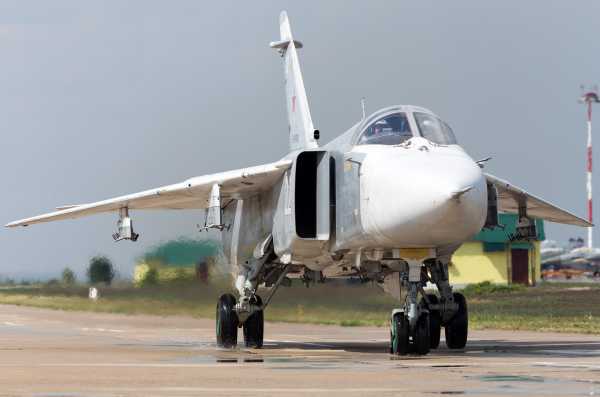

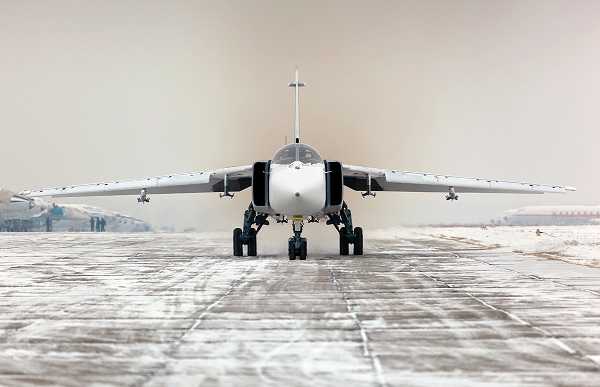

Cy-24M выруливает на старт, крыло установлено в положение минимальной стреловидности

Не знаю с какой аппаратурой на борту, хулиганил наш летчик деморализовав американских моряков, но перечислим системы РЭБ использовавшиеся на самолете от более старых к новым; комплекс помеховой аппарату­ры для индивидуальной и групповой защиты, включая станции «Герань», «Ландыш», «Мимоза» и «Фасоль». Скорее всего самолет был оснащён новейшим комплексом РЭБ «Хибины». Основная задача комплекса — защита самолётов фронтовой авиации от современных управляемых ракет. Защита заключается не в банальном уклонении от выпущенных ракет: «Хибины» позволяют сделать так, чтобы противник вообще не мог их выпустить (!). Но и это скорее всего не так, наверняка было что то другое, а что это ВОПРОС. Более подробно про инцидент смотрим тут =>> Су 24 и эсминец дональд кук Donald Cook. Для понятия мощности установок, приведем для примера такой показатель как система жидкостного охлаждения «Ландыша» (использовался с 80-ых годов), теплоно­ситель — 160 литров этилового спирта (!), сравни с 10 литрами у своей легковушки. Но мощностные возможности эсминца и нашей сушки просто несопастовимы, наверняка было что то другое.

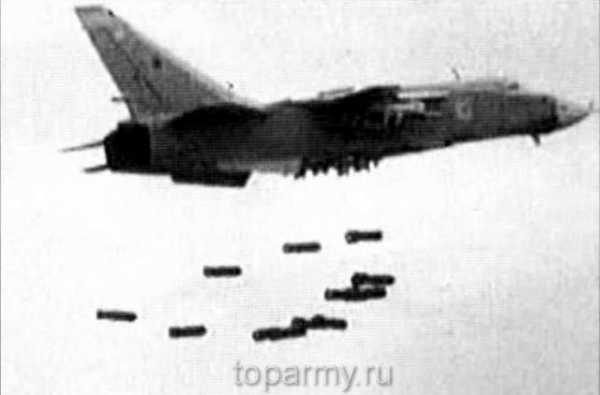

Залповый сброс 250-кг авиабомб ФАБ- 250М-54 с МБД бомбардировщика Су-24

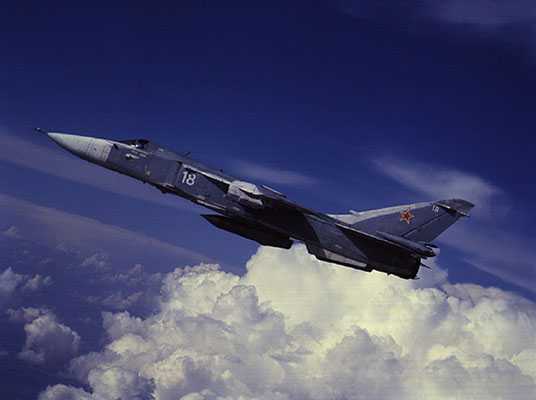

Разведчик Су-24МР крыло установлено в положение 45, скорость 800 км-ч, высота 200 м

российский фронтовой бомбардировщик разведчик фото Су-24М, с полностью открытым фонарем кабины

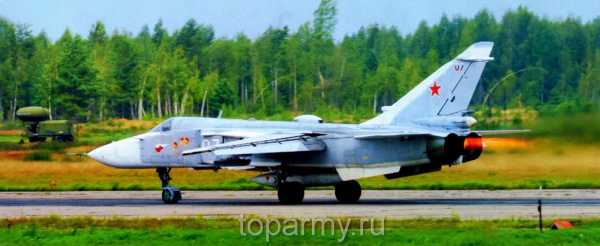

Розжиг форсажей двигателей разведчика Су-24МР 47-го гвардейского Борисовского Краснознаменного ордена Суворова III степени разведывательного авиаполка

Активно был задействован в боевых действиях вАфганистане — 1984 год Панджшерская операция, и при выводе ограниченного контингента советских войск из Афгана. Что характерно Су-24 российский фронтовой бомбардировщик разведчик фото, аэродромы базирования территориально находились в СССР. Всепогодность и огневая мощь, отличная живучесть, только Су 24 из фронтовой авиации, способен применять полуторатонные фугасы особой мощности. Су-24 успели доказать свои неоспоримые преимущества: бомбардировщик по боевой нагрузке более чем вдвое превосходил все остальные самолеты фронтовой авиации, «без напряга» поднимая до 7000 кг бомб, имел завидную дальность полета до 2000 км и обладал совершенной прицельно-навигационной системой (ПНС), незаменимой при работе по дальним целям.

Су-24М с боевой нагрузкой из шести осколочно- фугасных бомб 0ФАБ-250ШЛ

Двадцать четвертые сушки отметились в двух Чеченских компаниях, в Ливии, Таджикистане, Сирии и в «принуждении Грузии к миру».

С использованием многозамковых балочных держателей самолет мог нести до 34 бомб 100-кг калибра или 18 бомб калибра 250 кг

Продолжительное время Су-24 строились исключи­тельно для отечественных ВВС и не предлагались на экспорт. Причинами тому были высокая потребность в бомбардировщиках собственной авиации в сочета­нии с секретностью изделия, оснащенного самым современным оборудованием и вооружением, доверять которые не слишком последовательным зарубежным партнерам представлялось неразумным. Само на­личие Су-24 на вооружении советских ВВС вплоть до начала 80-х годов являлось гостайной, из-за чего даже изображение самолета не появлялось в наших СМИ. Первые снимки мелькнули на страницах печати в 1981 году. Наиболее перспективными являлись заказчики из числа арабских государств-«нефтяников». Союзники по Варшавскому договору переживали те же эконо­мические затруднения, крайне прижимисто выделяя деньги на военные статьи бюджета и воздерживаясь от заказа новой и тем более столь дорогостоящей военной техники. Иное дело восточные страны, где избыток средств удачно сочетался с потребностью в самом современном оружии. Разрабатываемая на базе Су-24М машина полу­чила обозначение Су-24МК (от «коммерческий», т.е. предлагаемый на продажу).

Алжирский Су-24МК на аэродроме

в ходе испытаний изменилась эмблема ОКБ на борту самолета, вместо привычного «крылатого лучника» трансформировавшись в угловатою схему

 Су-24 российский фронтовой бомбардировщик разведчик фото. Более чем обоснованный интерес к модернизации Су-24 проявляло и военное руководство. Становилось все более очевидным, что надежды на скорое получение нового ударного самолета Су-34 откла­дываются и недавние планы «иметь к началу 2000-х годов два полка на новых бомбардировщиках», озву­ченные Главкомом ВВС, имеют мало шансов на реа­лизацию.

К 2020 ГОДУ ВСЕ 24 СУШКИ ДОЛЖНЫ БЫТЬ СПИСАНЫ

Фронтовой бомбардировщик су 24 именно на смену ему идет СУ 34 На смену бомбардировщикам Су-24 в ВВС РФ приходят самолеты Су-34, тем не менее, списывать двадцать четвертые со счетов еще рано. Карьера замечательного самолета далека от завершения

На 2014 год средний возраст фронтового бомбардировщик су 24 находящихся в ВВС около 30 лет

су 24 самолет с изменяемой стреловидностью крыла снят с производства 1993 г

Су 34 под фюзеляжем дополнительный топливный бак на три тонны

Озабоченные положением дел с оснащени­ем ВВС новой техникой, военные пришли к мнению о целесообразности доработки имеющихся Су-24. Свою роль сыграл опыт Чеченской кампании, в ходе которой выявилась слабая эффективность бомбар­дировщиков при нанесении ударов в сложных метео­условиях, обычных для тамошней обстановки, когда отсутствие визуальной видимости целей сводило результативность бомбометания до крайне низкой.

Су-24М с системой управления вооружением СУВ-24 разработки компании «Гефест и Т»

  1. Су-24. Первый серийный вариант фронтового бомбардировщика.
  2. Су-24М. Внешне от Су-24 отличается удлиненной носовой частью фюзеляжа с новым обтекателем РЛС, в вершине которого смонтирована длинная штанга ПВД. У Су-24М обновлен состав бортового оборудования, расширена номенклатура авиационных средств поражения. Самолет оснащен системой дозаправки в воздухе, штанга топливоприемника смонтирована перед козырьком фонаря кабины. Первый полет выполнил 24 июня 1977 года.
  3. Су-24МК. Экспортный («К» — коммерческий) вариант бомбардировщика Су-24М. Су-24МК экспортировались в Сирию, Ливию, Иран и Алжир. В 1991 году все самолеты ВВС Ирака без потерь перелетели в Иран, Иран Ираку вернул не все бомбардировщики. Кроме того, несколько Су-24М были закуплены Ираном в России. Из состава вооружения исключили специальное бомбардировочное и всю арматуру управления ядерным оружием, а управляемым воору­жением самолет комплектовался в зависимости от договоренно­стей с конкретным инозаказчиком. В остальном самолет практически сохранял характеристики и боевые возможности отечественного об­разца.
  4. Су-24МР. Самолет для ведения комплексной тактической разведки; первая в СССР машина, способная вести видовую, радиотехническую и радиационную разведку. Принят на вооружение ВВС СССР в 1982 году.
  5. Су-24МП. Постановщик помех, построено порядка двадцати самолетов, часть из которых после распада СССР осталась на Украине.
  6. Су-24М2. Вариант Су-24М2 разработан в ОКБ им. П.О. Сухого, на самолете обновлен состав БРЭО и приборного оборудования кабины, повышена боевая эффективность самолета. В 2005 году МО РФ заключило контракт на модернизацию 32 машин Су-24М в Су-24М2. Контракт выполнен, самолеты Су-24М2 состоят на вооружении ВВС РФ. Первой машиной, доработанной по образцу Су-24М2, стал самолет № 1041643. Видимыми отли­чительными приметами модернизированной маши­ны, помимо заметного БИ СОИ в кабине перед летчи­ком и ЖК-экрана у штурмана, стала антенна А-737 на гроте за кабиной. За ним последовали еще пять ма­шин, в начале 2004 года переданных Липецкому 4-му ЦБП. В конце 2005 года был заключен контракт на до­работку 30 самолетов по образцу Су-24М2. Поставка модернизированных Су-24М2 строевым частям ВВС началась осенью 2007 года, когда первые шесть са­молетов получил 302-й бомбардировочный полк в дальневосточной Переяславке.
  7. Су-24 СВП-24. Вариант Су-24 СВП-24 создан ЗАО «ГЕФЕСТ и Т», а не головным разработчиком, что для современной России уникально. На самолете полностью заменено вычислительное оборудование, выполнен ряд других доработок БРЭО. Значительно повышены точность самолетовождения и бомбометания, в частности точность нанесения ударов обычными бомбами сопоставима с точностью бомбометания боеприпасами с коррекцией по GPS. Доработку в Су-24 СВП-24 возможно проводить непосредственно в строевых частях. После успешного применения Су-24 СВП-24 в «пятидневной войне» 2008 года с Грузией ВВС РФ заказана модернизация в Су-24 СВП-24 ограниченного количества бомбардировщиков; самолеты состоят на вооружении строевых частей ВВС. Однако последующий ход дел привел к тому, что их числа не хватило даже на комплектование одной эскадрильи. В вариант Су-24 СВП (не в полном объеме) модернизированы Су-24МК ВВС Алжира.

варианты раскрасок и принадлежность к авиаполкам ВВС

варианты камуфляжа и модификации российского фронтового бомбардировщика разведчика Су-24

Кабина и носовая часть фюзеляжа бомбардировщика Су-24М на борту фюзеляжа изображена эмблема бомбардировочной эскадрильи



шаги направленные на модернизацию самолета

  • НЕРЕАЛИЗОВАННЫЕ МОДИФИКАЦИИ
    В полной мере реализовать заложенный в Су-24 потенциал так и не удалось, в большей степени по причине известных событий 1990-х годов. В конце 1980-х в ОКБ велись работы по Су-24БМ («Большая Модернизация») увеличенных размеров с новыми двигателями и бортовым оборудованием, внутренним отсеком вооружения. От Су-24БМ отказались в пользу создания фронтового бомбардировщика нового поколения Т-60, который так и не был построен.

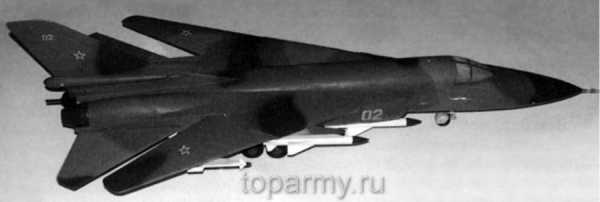

Модель одного из вариантов Су-24БМ. В хвостовой части самолета видна дистанционно управляемая пушечная установка

  • В 1990-е годы велись работы по Су-24ММ («Малая Модернизация»), но работы также были свернуты. На Су-24ММ планировалась установка двухконтурных двигателей АЛ-31Ф от Су-27 и из-за большего, чем у АЛ-21Ф расхода топлива, предлагалось оборудовать за кабиной третий воздухозаборник двигателей. Проект не вышел из «бумажной» стадии.

toparmy.ru

Су-24: фото Су-24; самолёт Су-24: характеристики, фотографии, описание.

Су-24 — всепогодный фронтовой бомбардировщик, разработанный СССР во второй половине 20 века. Производился и в РФ в модернизированном варианте.

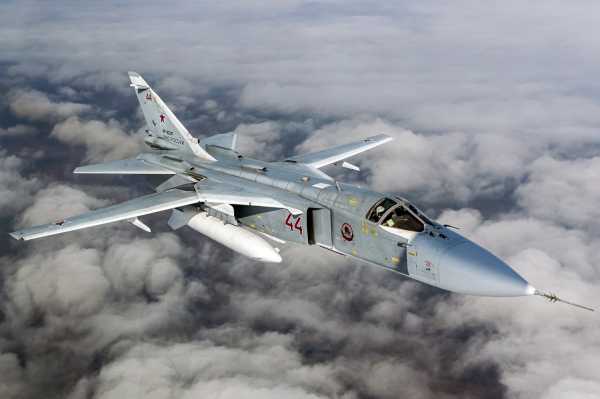

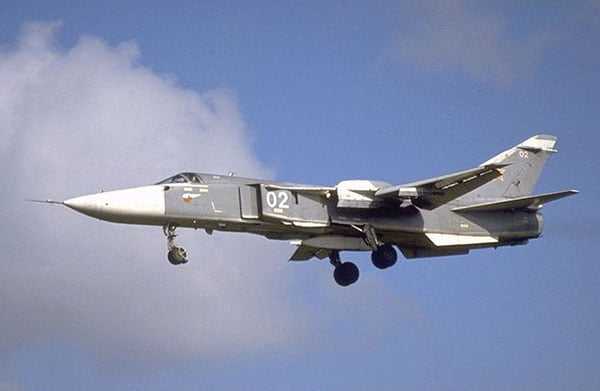

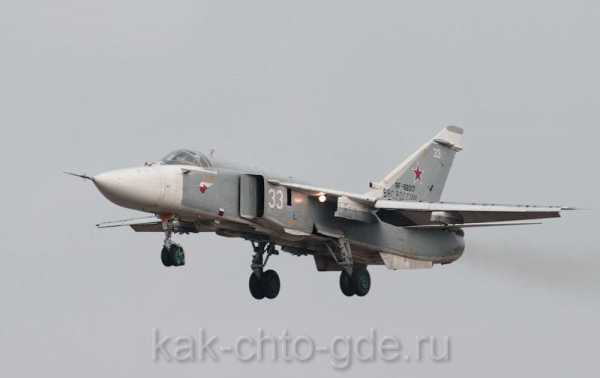

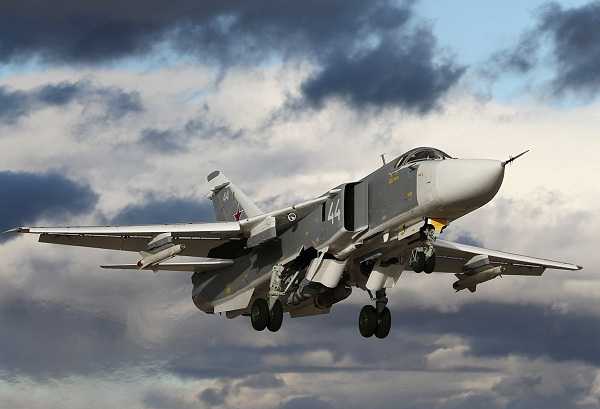

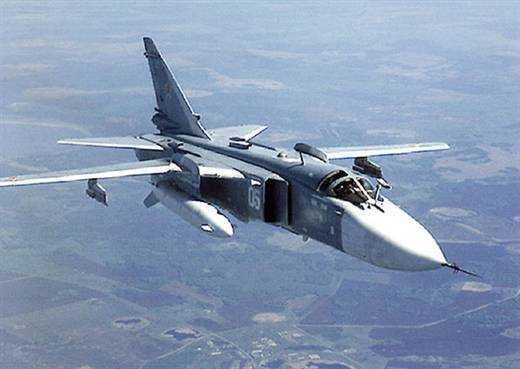

На фото Су-24 ВВС России в полёте.

Су-24 — это самолёт с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в широком диапазоне метеоусловий, в любое время суток, в том числе на малых высотах с прицельным поражением целей, как наземных, так и надводных.

До принятия на вооружение Су-24, его функции в армии СССР выполняла другая машина – Су-7Б, принятая на вооружение в 1961 году. Недостатком этого самолёта было то, что он выполнял боевые задачи только днём и только в хорошую погоду.

Верхушка партийного руководства СССР в то время не приветствовала создания новых боевых самолётов, так как Хрущёв основную ставку сделал на развитие ракет. Так что начать работы над новым самолётом конструкторы «Сухого» долгое время не могли, так как не было политической воли. Политическая верхушка СССР давала добро только на разработку модификаций уже существующих машин. Сначала попробовали создать всепогодную модификацию Су-7, но эти работы зашли в тупик. В 1963 году на вооружение поступил перехватчик Су-15 и начались попытки создать на его основе всепогодный штурмовик, но и эти работы не увенчались успехом. Требовалась совершенно новая машина.

Проектирование Су-24 делалось с большой оглядкой на американский аналог – тактический бомбардировщик F-111. Первые экземпляры F-111 уже поступили на вооружение в 1967 году. В условиях холодной войны СССР не мог себе позволить отставание от США, но несмотря на все усилия советских конструкторов американцы были впереди.

Первый полёт бомбардировщик Су-24 совершил только 17 января 1970 года. Государственные испытания закончились в июле 1974 года. Это был самый трудный самолёт за всю историю КБ «Сухого» – во время первичных лётных испытаний было потеряно десять машин. Но пройдя все трудности, разработка самолёта была завершена, и 4 февраля 1975 года Су-24 был принят на вооружение армии СССР. При этом серийное производство было начато ещё до принятия самолёта на вооружение – в 1972 году на заводе в Новосибирске стали собирать первые самолёты. А в 1973 году первые серийные Су-24 поступили в Липецкий Центр боевого применения и переучивания летного состава.

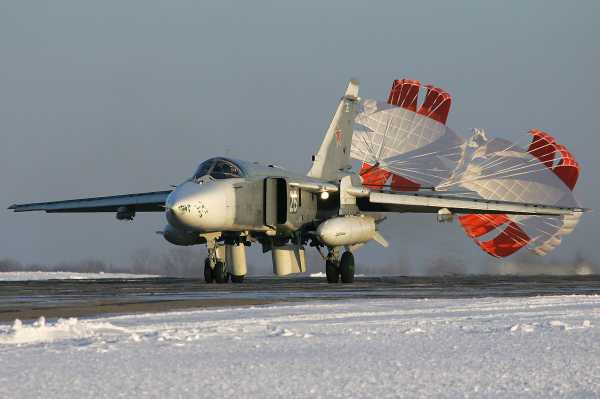

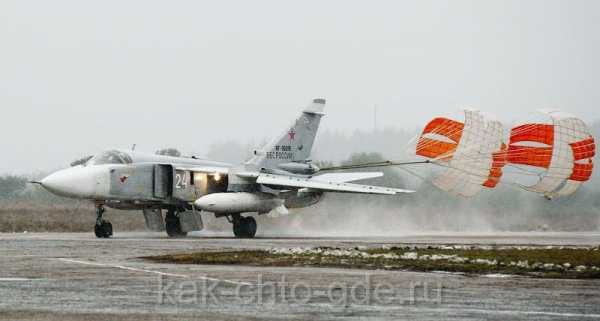

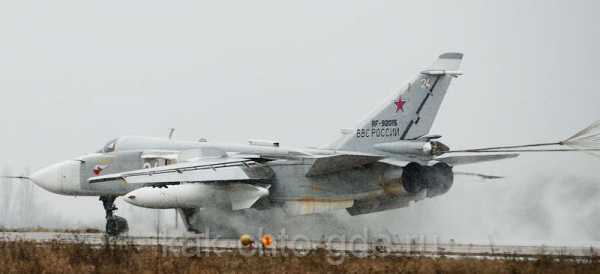

На фото Су-24 выпустил тормозные парашюты.

Самолёт Су-24 представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений:

  • 16° — на взлёте и при посадке,
  • 35° — в крейсерском дозвуковом полёте,
  • 45° — при боевом маневрировании,
  • 69° — при полёте на околозвуковых и сверхзвуковых скоростях.

В Су-24 управление осуществляется двумя людьми: лётчиком и штурманом. В кабине их места расположены рядом, как говорят «плечом к плечу».

Максимальная взлётная масса самолёта Су-24 равна 39,7 тоннам, максимальная скорость полёта равна 1700 км/ч, лётный потолок — 11 500 метов.

Су-24 считается достаточно сложным в пилотировании самолётом и имеет высокий показатель аварийности.

Фактом является то, что при проведении лётных испытаний было потеряно 14 машин, речь о модификациях Су-24 и Су-24М. После принятия бомбардировщика на вооружение с этой машиной регулярно происходит 5—6 аварий и катастроф в год.

В 2001 году совершил свой первый полёт модернизированный вариант бомбардировщика — Су-24М2.

В 2007 году первые два модернизированных Су-24М2 были переданы в Липецкий центр боевого применения. В декабре 2009 года завершена поставка первой партии Су-24М2 для ВВС России.

Участие в конфликтах

Фронтовой бомбардировщик Су-24 ограничено принимал участие в войне в Афганистане. Во время этой войны он базировался на территории СССР и оттуда совершал боевые вылеты. Использовались эти машины только во время Панджшерской операции 1984 года, а также для прикрытия с неба вывода советских войск в 1988—1989 годах.

Су-24 состояли на вооружении армии Саддама Хусейна. Во время войны в Персидском заливе их не использовали, часть самолётов была перегнана в Иран, который присвоил их после окончания войны.

С 2014 года украинская армия использует Су-24 в операциях на востоке страны. По данным украинской стороны на 4 октября 2014 года один Су-24 потерян в результате отказа техники и два Су-24 было потеряно в результате огня с земли.

С 30 сентября 2015 года Россия использует 12 бомбардировщиков Су-24М в Сирии для нанесения ударов по объектам террористической организации «Исламское государство». 24 ноября 2015 года в районе сирийско-турецкой границы турецкий истребитель F-16 сбил Су-24.

komotoz.ru

Су-24. Фото. Характеристики. История





Су-24, который по кодировке НАТО получил название «Фехтовальщик», − российский фронтовой ударный самолет с крылом подвижной стреловидности, задачей которого становилось нанесение бомбово-ракетных ударов в любое время суток и в любых метеорологических условиях. Возможным было также фронтовое применение Су-24 на низких высотах с целью поражения надводных и наземных целей.

В 2011 году средний возраст Су-24, которые находились в расположении ВВС России, составлял около 25 лет. Изначально на их место планировалось поставить новые Су-34, а базовые Су-24 модернизировать до версии Су-24М2. Но из-за большого числа катастроф Су-24 решили полностью списать с вооружения до 2020 года. В феврале 2012 года они были сняты с вооружения в Беларуси. На утилизацию в России до 2015 года было направлено 103 бомбардировщика Су-24.

История Су-24

После того как на вооружение поступил истребитель Су-7Б, был разработан проект по созданию на его базе самолета, способного поражать малоразмерные цели в любых метеорологических условиях. К сожалению, Су-7 не отвечал тактико-техническим требованиям, поэтому конструкторам ОКБ Сухого пришлось разрабатывать абсолютно новую машину. Новому самолету дали шифр С-6. В конструкции он имел треугольное крыло, двигатели Р21Ф-300 и тандемное расположение экипажа.

Первый образец в натуральную величину построен в 1963 году. Данный экземпляр получил шифр Т-58М и по сути был модификацией Су-15. Изменился и подход к предназначению фронтового самолета: теперь планировалось получить низковысотный бомбардировщик с укороченным взлетом/посадкой (требовалось достижение и преодоление сверхзвуковой скорости).

С 1965 года кресла пилотов разместили рядом из-за больших габаритов радиолокационной станции «Орион». К стандартным двигателям Р-27Ф-300 ради достижения короткого взлета/посадки добавили дополнительные 4 РД36-35.

С августа 1965 года бомбардировщик получил название Т-6.

Первый полет на Т-6 был совершен 2.07.1967. За штурвалом в этот день находился заслуженный летчик В.С. Ильюшин.

Осенью 1967 года Т-6 оснастили более мощными двигателями АЛ-21Ф, и потребности в применении 4 РД36-35 больше не было.

Замену конструкции крыла в Т-6 на крыло меняющейся стреловидности впервые провели в 1967 году. Руководил этой частью работы авиаконструктор О. С. Самойлович. Сам основатель бюро П.О. Сухой непосредственно принимал участие на всех этапах разработки. Данный самолет стал первым в СССР, размещение пилонов на котором выполнили на подвижных элементах крыльев.

Доработанную версию, которая получила название Т-6-2И, как и первый опытный экземпляр, поднял в воздух испытатель В.С. Ильюшин 17.01.1970. Т-6 получил официальное название Су-24.

Полученная модель истребителя очень напоминает американский вариант F-111, созданный в конце 60-х, но утверждать, что Су-24 является его копией, нельзя.

Первый полет Су-24 состоялся 17.01.1970. Программа государственных испытаний длилась с 1970 по 1974 годы. На вооружение Су-24 приняли 4.02.1975. Тестовые вылеты иногда сопровождались неприятностями и аварийными ситуациями. В частности выявлен недостаток в конструкции двигателя. Из-за того что его корпус сделан из титана, наблюдалось такое явление, как «титановые» пожары: возгорались лопатки компрессора, что приводило к быстрому разрушению штурмовика в воздухе.

Су-24 послужил базовой моделью для создания модификаций постановщика помех и разведчика. Последующие модификации стали оборудоваться комплексами дозаправки в воздухе.

В ходе госиспытаний насчитывается свыше 2000 полетов. На Су-24М ГСИ проводились с 1976 по 1981 годы. 22.06.1983 руководством СССР Су-24М был поставлен на вооружение. Серийно производился в г. Новосибирск на авиазаводе им. Чкалова и в г. Комсомольск-на-Амуре на заводе им. Ю. Гагарина. В 1993 году серийное изготовление Су-24 и всех его модификаций прекратили. До этого времени успели выпустить около 1200 бомбардировщиков.

Модернизированный вариант самолета Су-24М-2 впервые подняли в воздух в 2001 году. Первый этап государственных испытаний этой модели самолета начали в 2004 году. В 2006-м успешно завершили конечный этап испытаний. В 2007 году 2 экземпляра Су-24М2 передали в г. Липецк на прохождение там боевых испытаний фронтового самолета. Первая партия серийных Су-24М2 поступила на вооружение ВВС России в конце 2009 года.

Конструкция Су-24

Фронтовой бомбардировщик Су-24 имеет 2 двигателя и крылья изменяемой стреловидности. Положение крыльев зависит от задачи, которую выполняет самолет: 16° − взлет/посадка, 35° − крейсерский дозвуковой полет, 45° − боевое маневрирование, 69° − полет на околозвуковых и сверхзвуковых скоростях. Самолет оснащен трехопорным убирающимся шасси. Фюзеляж имеет полумонококовую конструкцию, кабина рассчитана на двух человек. Управление двойное, экипаж состоит из штурмана и летчика, которые сидят плечом к плечу. Кабина экипажа имеет катапультирующие кресла К-36ДМ.

В самолете установлены два турбореактивных двигателя АЛ-21Ф-3, вырабатывающих во время форсажа тягу, равную 2 × 11 500 кгс. Общая емкость топливных баков составляет 11 700 л, на внешней подвеске можно поместить еще два дополнительных бака, по 3000 л каждый. Таким образом, максимальная дальность полета у Су-24 составляет 2850 км.

Носовую часть штурмовика занимает штанга топливоприемника, которая осуществляет воздушную заправку самолета.

В состав оборудования Су-24 входит цифровая бортовая прицельно-навигационная система «Пума», вес которой составляет 837 кг. Бортовое оборудование включает также радиолокационную станцию переднего обзора «Орион» и РЛС «Рельеф», сигнализирующую о возможном столкновении во время низковысотного полета. Последняя отвечает за пилотирование самолета по заданному маршруту, автоматическое отклонение самолета в заданном направлении, возвращение на базовый аэродром и снижение до высоты 40-50 м во время выполнения посадки.

Сверхзвуковой фронтовой бомбардировщик Советских (Российских) ВВС стоит на вооружении с 1978 г.

Конструктивная особенность — крыло изменяемой в полете геометрии. Угол стреловидных консолей — 16-68°.

Силовая установка: два турбореактивных двигателя КБ С. К. Туманского Р-295 тягой по 7850 кг, при работающей форсажной камере — по 11 280 кг.



Су-24 фото



Тактико-технические характеристики Су-24

  • Размах крыла, м 10,0-17,25

  • Длина, м  20,0

  • Высота, м  6,6

  • Площадь крыла, м2  38-49

  • Масса пустого самолета, кг  21 00

  • Стартовая масса, кг  41 000

  • Скорость полета, км/ч 2,2М

  • Дальность полета, км  1500

  • Потолок, м 16 500

  • Экипаж, чел 2



Боевая нагрузка (ракеты, бомбы), кг  8000



Боевые самолеты

avia.pro

Самолет СУ-24 российский фронтовой бомбардировщик фото видео

ТипБомбардировщик
Максимальная скорость1700 км/ч
Практический потолок11,5 км
Боевой радиус560 км

Су-24 — всепогодный российский фронтовой бомбардировщик с крылом изменяемой стреловидности. Самолет предназначен для нанесения ракетно-бомбовых ударов, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

Су-24 (изделие Т-6, по кодификации НАТО: Fencer — «Фехтовальщик»)

Был принят на вооружение в 1975 году. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 бомбардировщиков. В настоящее время средний возраст Су-24, состоящих на вооружении ВВС России, превышает 25 лет и до 2020 года все самолеты должны быть списаны.

История создания

Первоначально, после принятия на вооружение истребителя Су-7Б, предполагалось создание модификации всепогодного самолета для уничтожения малоразмерных целей, но разработка на базе Су-7, с выполнением требований ТТТ было невозможно, поэтому ОКБ Сухого начало разработку самолета под шифром С-6, самолёта с треугольным крылом и двигателями Р21Ф-300 и тандемным расположением экипажа.

В 1963 году был построен натурный образец, через год проект был изменен на шифр Т-58М — модификацию Су-15, изменилась концепция самолета, теперь по требованию ТТТ, предполагалось создание низковысотного бомбардировщика с укороченным взлетом/посадкой (требовался сверхзвуковой низковысотный полет с преодолением ПВО).

С 1965 года, расположение экипажа изменилось, вместо тандема летчики располагались рядом, из-за больших объемов РЛС Орион, двигатели-Р-27Ф-300, для обеспечения короткого взлета/посадки установлены дополнительные 4 РД36-35.

24 августа 1965 года самолет получил шифр Т-6, 2 июля 1967 года Ильюшин совершил первый полет штурмовика.

В октябре 1967 года, были установлены более мощные АЛ-21Ф, это позволило избавиться от 4 РД36-35.

Проработки варианта Т-6 с крылом изменяемой стреловидности начались в 1967 году под руководством О.С. Самойловича. На всех стадиях работы самое непосредственное участие в проектировании принимал П.О. Сухой. Впервые в СССР предусмотрели установку пилонов для подвески внешней нагрузки на подвижных частях крыла. Первый опытный Т-6-2И с новым крылом поднял в воздух 17 января 1970 года B.C. Ильюшин. Т-6 получил официальное обозначе­ние Су-24.

Принято считать, что советский Су-24 проектировался в конце 1960-х — начале 1970-х годов с большой оглядкой на американский F-111, хотя говорить о полном копировании в данном случае не слишком уместно.

17 января 1970 года Су-24 совершил первый полёт. ГСИ были проведены с января 1970-го по июль 1974-го. Су-24 принят на вооружение 4 февраля 1975 года. В ходе тестовых полетов возникали титановые пожары самолета, т.к. двигатель был сделан из сплавов титана, и при возгорании лопаток в компрессоре, возникало быстрое разрушение самолета в воздухе.

На базе самолета созданы модификации разведчика и постановщика помех. Су-24М/МР/МП/М2 оборудованы системой дозаправки в воздухе.

Испытания Су-24 проведены в более чем 2000 полётов. ГСИ Су-24М проведены с декабря 1976-го по май 1981 года. Постановлением правительства от 22 июня 1983 года самолет Су-24М был принят на вооружение.

Модернизированный Су-24М2 совершил первый полёт в 2001 году. Предварительный этап испытаний начат в 2004 году. В 2006 году модернизированный самолёт находился на завершающей стадии испытаний. В 2007 году первые 2 Су-24М2 были переданы в Липецкий центр боевого применения. Поставка всех заказанных Су-24М2 первой партии для ВВС России была завершена в декабре 2009 года.

Конструкция

Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений: 16 град — на взлёте и при посадке, 35 град — в крейсерском дозвуковом полёте, 45 град — при боевом маневрировании и 69 град — при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ.

На самолёте установлены два ТРДФ АЛ-21Ф-3 с тягой на форсаже 2х11500 кгс. Топливная система имеет ёмкость 11 700 литров, плюс возможна подвеска двух дополнительных баков по 3000 л каждый, что увеличивает перегоночную дальность до 2850 км. В носовой части машины имеется убираемая штанга топливоприёмника воздушной заправки по системе «шланг-конус».

Бортовая цифровая прицельно-навигационная система ПНС-24 «Пума» массой 837 кг с РЛС переднего обзора «Орион-А» и РЛС предупреждения о столкновении при низковысотном полёте «Рельеф» обеспечивает автоматический вывод самолёта в заданный район, полёт по запрограммированному маршруту, автоматическое возвращение на свой аэродром и заход на посадку до высоты 40—50 метров. Также имеется режим автоматического низковысотного полёта с огибанием рельефа местности.

Максимальная взлётная масса машины — 39,7 т, максимальная скорость полёта на высоте составляет 1700 км/ч, потолок — 11500 м.

Модификации

-Су-24 — базовая модификация
-Су-24М — модернизированный бомбардировщик, первый полёт совершил в 1976 году. Установлена новая прицельно-навигационная система ПНС-24М «Тигр». Способен в автоматическом и полуавтоматическом режиме совершать полет с огибанием рельефа местности на высоте от 50 м. Выпущено 770 шт.
-Су-24МП — постановщик помех, первый полёт совершил в декабре 1979 года. Выпущено 10 самолётов.
-Су-24МР — самолёт-разведчик, первый полёт совершил в сентябре 1980 года. Выпущено 130 самолётов.
-Су-24МК — экспортный вариант Су-24М, первый полёт совершил в 1987 году.
-Су-24М2 — современная модернизация. Установлена новая навигационная система, которая за счёт интеграции данных, поступающих от различных источников, позволяет осуществлять длительный полёт на высотах 30—50 м (кратковременно — 10—30 м). Расширена номенклатура высокоточного оружия, в состав которого теперь входят ракеты Х-31П и Х-59М.

Боевое применение

В Афганской войне (1979—1989) советские Су-24 применялись ограниченно. К боевой работе они привлекались только во время Панджшерской операции 1984 года и вывода советских войск в 1988—1989 годах. Су-24 никогда не базировались на территории Афганистана, действуя с советских авиабаз в Средней Азии. Боевых потерь не было.

Иракские Су-24 во время войны в Персидском заливе боевых вылетов не совершали и были перегнаны в Иран (присвоивший эти самолёты после завершения войны).

Самолёты, доставшиеся Азербайджану, ограниченно применялись в ходе Карабахской войны.

Узбекские Су-24 участвовали в гражданской войне в Таджикистане, одна машина была сбита.

Наиболее интенсивное боевое применение было у российских самолётов в ходе обеих Чеченских войн. Всего на Северном Кавказе было сбито или разбилось три Су-24, ещё три сгорели на аэродроме при подготовке к боевому вылету.

Также российские Су-24 применялись во время войны в Южной Осетии в 2008 году. В официальных российских сводках потерь Су-24 не упоминались, однако часть экспертов указывала на потерю двух самолётов этого типа. В 2012 году подполковник Владимир Богодухов, получивший за боевые вылеты в Южной Осетии звание Героя России, сообщил в интервью газете «Аргументы и факты», что в ходе войны зенитной ракетой был сбит один Су-24, экипаж самолёта катапультировался и приземлился в расположении российских войск.

Один ливийский Су-24 был сбит огнём повстанцев во время гражданской войны в Ливии 2011 года.

Используется украинской армией в ходе вооруженного конфликта на востоке Украины в 2014 году, при этом один из самолетов был поврежден в результате попадания ракеты, выпущенной из ПЗРК, еще один — сбит 20 августа в районе н.п. Новосветловка Луганской области.

Используется сирийскими ВВС в гражданской войне. 23 сентября 2014 года, ракетой Пэтриот сбит СУ-24 вторгшийся на 800 метров в воздушное пространство Израиля.

Аварии и катастрофы

Су-24 считается достаточно сложной в пилотировании машиной и имеет высокий уровень аварийности. Только при проведении лётных испытаний было потеряно 14 Су-24 и Су-24М. После принятия самолёта на вооружение ежегодно происходило 5—6 аварий и катастроф. По свидетельству заместителя главнокомандующего ВВС РФ Виктора Кота, на 1998 год самолёт Су-24 был наиболее аварийным летательным аппаратом в российской военной авиации.

Список аварий и катастроф с участием Су-24:

-12.10.1989 при взлёте Су-24 врезался в транспортный самолёт, погибло 7 человек;
-15.04.1999 Су-24 разбился при взлете с Новосибирского авиазавода. Самолет совершал облёт после капитального ремонта. Пилоты погибли.
-В октябре 1999 в Чечне был сбит Су-24М;
-29.01.2000 в Ахтубинске сгорело 3 Су-24М на ВПП;
-14.03.2000 разбился фронтовой бомбардировщик Су-24, в Смоленской области в 25 километрах от аэродрома Шаталово, экипаж катапультировался;
-07.05.2000 в Чечне сбит Су-24МР пилоты погибли;
-27.06.2000 в 19:56 по московскому времени, в авиационном полку в Воронеже произошла авария самолёта Су-24М, пилоты остались живы, жертв нет;
-24.09.2000 в городе Пушкин сгорело 3 Су-24, пожар был потушен 5 часов спустя;
-11.03.2001 в 23:35 разбился Су-24 на аэродроме Моздока. Пилоты живы;
-19.02.2002 под Псковом разбился Су-24, оба пилота погибли;
-15.07.2003 Су-24 выпустил УР воздух-земля по деревне в Ленинградской области; один человек пострадал, разрушено несколько зданий;
-07.08.2003 в 16:09 по московскому времени разбился Су-24 при заходе на посадку в 5 километрах от взлётно-посадочной полосы аэродрома Бада Читинской области. Оба пилота погибли;
-12.02.2004 в 06:52 по московскому времени на аэродроме Хурба разбился Су-24, пилоты катапультировались;
-16.01.2006 в Амурской области близ посёлка Возжаевка в Белогорском районе во время учебного полёта разбился Су-24МР, оба пилота выжили. Было осуществлено 20 попыток посадить самолёт. Причина падения — отказ гидравлики привода изменения стреловидности;
-15.03.2006 Су-24М потерпел аварию в 11:48 по московскому времени в 56 километрах юго-восточнее Воронежа, экипаж катапультировался;
-30.07.2006 разбился Су-24М при взлете с аэродрома Черняховск, оба пилота погибли. Су-24 вылетел для показательного полета на параде;
-23.08.2007 в Хабаровском крае разбился Су-24 в 115 километрах западнее аэродрома Хурба. Лётчики успешно катапультировались;
-09.08.2008 в зоне конфликта (в Южной Осетии) были сбиты два лётчика Службы лётных испытаний истребительной и фронтовой авиации (в/ч 18374) 929-го Государственного летно-испытательного центра Минобороны им. Чкалова — лётчик-испытатель полковник Игорь Зинов и штурман-испытатель полковник Игорь Ржавитин. Тип самолёта, на котором они были сбиты, официально не сообщался (предположительно Су-24). Игорь Зинов попал в плен и был освобожден 19 августа, Игорь Ржавитин погиб и был посмертно удостоен звания Героя России;
-19.12.2008 в Воронежской области в 38 км к юго-востоку от Воронежа потерпел аварию Су-24. Лётчикам удалось катапультироваться;
-В июне 2009 года разбились сразу два самолёта.
-17.06.2009 на аэродроме Мончегорск в Мурманской области при посадке разбился фронтовой бомбардировщик Су-24, который упал на взлетную полосу и полностью сгорел, пилоты катапультировались. На земле жертв и разрушений не было. Причина катастрофы — ошибка экипажа;
-19.06.2009 в 15:40 мск в районе хутора Костино-Быстрянский Морозовского района Ростовской области разбился Су-24. Оба лётчика катапультировались. Падение самолета было вызвано отказом системы управления механизацией поворота крыла, в результате чего лётчики не смогли выполнить приземление;
-17.02.2010 в 13:00 на аэродроме Пушкин в Ленинградской области загорелся фронтовой бомбардировщик Су-24. Возгорание произошло во время пробега по взлетно-посадочной полосе. Самолёт должен был совершить плановый полёт. По данным агентства «БалтИнфо», которое ссылается на свой источник в военных кругах, самолет загорелся уже после полёта. Во время посадки самолет выпустил тормозной парашют, после чего по неизвестной причине бомбардировщик загорелся. Летчики до последнего пытались спасти машину, но Су-24 сгорел полностью. По словам источника агентства, в момент происшествия на самолёте не было боекомплекта;
-20.10.2011 в 06:02 мск при посадке на аэродроме Украинка в Амурской области у бомбардировщика подломилась передняя стойка шасси, самолёт «на брюхе» вынесло за пределы ВПП, он загорелся и перевернулся. Экипаж самолета — пилот, гвардии майор Олег Носков, и штурман, гвардии капитан Виталий Новосельский погибли сразу;
-29.12.2011 около 20:00 мск Су-24МР загорелся и взорвался при посадке на аэродроме Мариновка в 60 километрах западнее Волгограда, при этом по команде руководства полетов экипаж катапультировался, пострадавших нет, а самолет восстановлению не подлежит;
-13.02.2012 примерно в 18:40 мск потерпел аварию Су-24М в районе озера Большой Кошкуль в Сафакулевском районе в Курганской области. Экипаж катапультировался.
-30.10.2012 в 40 км от села Еткуль Челябинской области Су-24М потерпел крушение. Причиной авиапроисшествия стал срыв радиопрозрачного обтекателя самолета. Экипаж катапультировался, на земле пострадавших и разрушений нет.
-10.11.2012 На военном аэродроме Морозовск Ростовской области Су-24М сгорел при посадке. Причиной аварии оказался отрыв тормозного парашюта. Пилоты благополучно катапультировались.
-19.03.2013 Су-24М2 столкнулся со специальным автомобилем АПА-5Д по вине лётчика, неверно выбравшего скорость и ошибочно определившего расстояние до препятствия. Самолёт получил значительные повреждения, исключающие возможность его дальнейшей эксплуатации и боевого применения.
-21.03.2014 в 17:15 Су-24М 7-й бригады тактической авиации Воздушных сил Вооруженных сил Украины разбился при заходе на посадку во время проведения плановых полетов в районе аэродрома Староконстантинов в Хмельницкой области. Экипаж в составе командира эскадрильи подполковника Дениса Кочана и штурмана лейтенанта Панаса Дудника катапультировался. Жертв и разрушений нет, экипаж самолета не пострадал.
-13.10.2014 Бомбардировщик Су-24 Алжирских ВВС разбился во время плановых полётов в 240 км от Алжира.Экипаж погиб.

На вооружении
Состоит на вооружении

-Россия — 124 Су-24М, Су-24М2, Су-24МР, Су-24МП по состоянию на 2012 год. Первый авиаполк Су-24М на базе Шагол, дооснащён системой «Гефест» в 2013 году.
-Украина — 21 Су-24М (+55 на хранении) и 12 Су-24МР, по состоянию на 2013 год.
-Алжир — 34 Су-24М/Су-24МК и 4 Су-24Е, по состоянию на 2010 год
-Узбекистан — 23 Су-24, по состоянию на 2010 год
-Иран — 30 Су-24MK по состоянию на 2010 год
-Сирия — 19 Су-24, по состоянию на 2010 год
-Ангола — 12 Су-24, по состоянию на 2010 год
-Казахстан — 23 Су-24М и 12 Су-24МР, по состоянию на 2010 год
-Азербайджан — 1 Су-24, по состоянию на 2010 год

Состоял на вооружении

-Белоруссия — 23 Су-24М и 12 Су-24МР, по состоянию на 2010 год. В феврале 2012 года Юрий Жадобин, министр обороны Беларуси, объявил о снятии бомбардировщиков с вооружения.
-Ирак — часть уничтожена во время войны 1991 года, остальные перелетели в Иран.
-Ливия — 6 Су-24МК, по состоянию на 2010 год. Уничтожены в ходе Гражданской войны в Ливии.
-СССР — 1000

Характеристики (ТТХ)

Технические характеристики Су-24М

-Экипаж: 2 человека
-Длина: 24,594 м (с ПВД)
-Размах крыла:
-при угле стреловидности Х=16 град: 17,638 м
-при угле стреловидности Х=69 град: 10,366 м
-Высота: 6,192 м
-Площадь крыла:
-при угле стреловидности Х=16 град: 55,16 кв.м.
-при угле стреловидности Х=69 град: 51 кв.м.
-Коэффициент удлинения крыла:
-при угле стреловидности Х=16 град: 5,64
-при угле стреловидности Х=69 град: 2,107
-Угол стреловидности по передней кромке: 16 град/ 35 град/ 45 град/ 69 град
-Поперечное V крыла: -4,5 град
-База шасси: 8,51 м
-Колея шасси: 3,31 м
-Масса пустого: 22300 кг
-Масса снаряжённого: 23700 кг
-Нормальная взлётная масса: 33500 кг
-Максимальная взлётная масса: 39700 кг
-Нормальная посадочная масса: 24500 кг
-Максимальная посадочная масса: 28000 кг
-Масса топлива во внутренних баках: 9800 кг
-Объём топливных баков: 11860 л
-Силовая установка: 2 х ТРДДФ АЛ-21Ф-З
-Бесфорсажная тяга: 2 х 7800 кгс (76,5 кН)
-Форсажная тяга: 2 х 11200 кгс (110 кН)

Лётные характеристики

-Максимальная скорость:
-на высоте 200 м: 1400 км/ч (без подвесок)
-на большой высоте: 1700 км/ч (М=1,35)
-Скорость отрыва: 360—400 км/ч
-Посадочная скорость: 285—310 км/ч
-Боевой радиус: 560 км (на высоте 200 м с ПТБ и норм. боевой нагрузкой)
-Перегоночная дальность: 2850 км (с ПТБ)
-Практический потолок: 11500 м
-Нагрузка на крыло: 607 кг/кв.м. (при норм. взлётной массе при Х=16 град)
-Тяговооружённость: 0,67 / 0,56 (при норм./макс. взлётной массе на форсаже)
-Длина разбега: 1150—1250 м (при норм. взлётной массе)
-Длина пробега: 950—1000 м (при норм. взлётной массе и с торм. парашютом)
-Максимальная эксплуатационная перегрузка: +6,5G

Вооружение

-Стрелково-пушечное: 1 х шестиствольная 23-мм пушка ГШ-6-23 с 500 сн.
-Боевая нагрузка: 7500 кг (максимальная), 8 Узлов подвески вооружения
-Управляемые ракеты:
-ракеты «воздух-воздух»: 2 х Р-60 (АА-8)
-ракеты «воздух-земля»:
-4 х Х-25МЛ/МР или Х-23
-3 х Х-29Л/Т или Х-59
-6 х С-25Л
-2 х Х-58
-Неуправляемые ракеты:
-192 (6 х 32) х 57 мм С-5 в блоках УБ-32 или
-120 (6 х 20) х 80 мм С-8 в блоках Б-8М или
-30 (6 х 5) х 122 мм С-13 в блоках Б-13Л или
-4 х 240 мм С-24 или
-6 х 266 мм С-25
-Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты
-3 х 1500 кг (ФАБ-1500, КАБ-1500Л/ТК и т. д.) или
-7 х 500 кг (КАБ-500Л/КР, ЗБ-500) или
-10 х 500 кг (ФАБ-500, РБК-500) или
-30 или 16 х 250 кг (ФАБ-250, РБК-250) или
-38 х 100 кг (ОФАБ-100) или
-7 х контейнеров КМГУ-2
-Пушечные контейнеры: 3 х СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 сн.
-Подвесной контейнер «Фантасмагория» для целеуказания ракетам Х-58

wartools.ru

Фронтовой бомбардировщик Су 24 — Авиация России

Самый массовый боевой самолёт ВВС России считают аналогом американского F-111, но кроме ударных задач с применением обычного или ядерного вооружения Су-24М был прекрасно приспособлен для прорыва системы ПВО противника, для чего самолёт нёс противорадиолокационные ракеты различных типов.

С крылом изменяемой стреловидности и сверхзвуковой скоростью он до сих пор остаётся в строю на защите воздушных рубежей Родины.

История создания

В 1960-х годах у вероятного противника появились на вооружении зенитные ракеты с активными ГСН,  поражающие самолёты на любой высоте. Возникла необходимость создания самолёта способного на сверхзвуковых скоростях и предельно малых высотах уничтожать цели вне пределов видимости РЛС.

Су-24

В ОКБ Сухого работы над новым проектом начались в 1963 году, но с изменением задач по взлётно-посадочным характеристикам взяли в разработку новую модель Т6. Новый самолёт построили с крылом треугольной формы и тонким профилем, а для уменьшения длины разбега установили специальные двигатели, расположенные в фюзеляже.

Но и от этой схемы пришлось отказаться, второй прототип Т6-2И получил крыло изменяемой стреловидности и не нуждался в дополнительных двигателях, при этом сохранил требования к взлётно-посадочным характеристикам. Теперь он классифицировался как фронтовой бомбардировщик и в городе Новосибирске на авиационном заводе построили опытный образец. Лётчик-испытатель В.С. Ильюшин впервые опробовал машину в воздухе в 1970 году 17 января.

Самолёт поучил обозначение Су-24 и поступил для лётных испытаний, которые продолжались с 1970 по 1976 год. В ходе программы заменили двигатели, установили более мощные АЛ-21Ф-3А. В последний день уходящего 1971 года лётчик-испытатель В. Волынов поднял в воздух головной серийный образец этого самолёта. Таким образом, на смену Як-28 пришёл современный штурмовик Су-24 – машина нового поколения с надёжным, но более сложным техническим и радионавигационным оборудованием и мощным вооружением.

Конструкция самолёта

Аэродинамическая компоновка Су-24 традиционна – это планер с крылом верхнего расположения и хвостовым вертикальным и горизонтальным оперением. Крыло изменяемой стреловидности отличается высокой механизацией, на каждой консоли установлены выдвижные двухщелевые трёхсекционные закрылки с дефлекторами, предкрылки из четырёх секций и двухсекционные интерцепторы.

Су-24

Силовая установка машины включает два турбореактивных двигателя АЛ-21Ф-3 с мощностью на форсажном режиме по 11200 кгс каждый. Отличительной чертой Су-24 стал внешний вид воздухозаборников и коробчаты-кругловатые пропорции самолёта, за что он и получил прозвища «Сундук» или «Чемодан».

На самолёте установлено трёхопорное шасси, основные стойки оборудованы тормозами, передняя стойка бестормозная с управлением для руления по аэродрому.

Су-24М компоновочная схема

Кабина экипажа с расположеним пилота и штурмана бок о бок, что позволяет им обмениваться жестами, но ухудшает обзор. Приборная доска выполнена в сине-зелёном цвете, подсветка приборов и оборудования кабины в ночных полётах сделана заливающим красным светом. Особенностью Су-24 стало наличие электрических рычагов управления двигателями механически не связанных с силовыми установками.

Катапультные кресла пилотов К-36ДМ разрешают покидать машину на скорости не менее 70 км/ч, но случай происшедший на стоянке внёс коррективы в перспективы катапультирования.

Когда запустили двигатели, ручка управления, задев за фиксатор катапульты, рывком заняла нейтральное положение и штурман катапультировался. Все системы отработали в установленном порядке и пилот благополучно приземлился. После этого эпизода стали фиксировать управление фалом, а штурман стал единственным человеком испытавшим катапультирование с земли на нулевой скорости с самолёта Су-24.

Су-24

Тактико-технические характеристики Су-24 (максимальная скорость)

  • Количество членов экипажа – 2
  • Длина – 25, 59 м
  • Высота – 6,19 м
  • Стреловидность в зависимости от режима полёта – 160, 350, 450, 690
  • Поперечное V крыла – 4,50
  • Вес пустого самолёта – 22300 кг
  • Максимальный взлётный вес – 39700 кг
  • Максимальный посадочный вес – 28000 кг
  • Запас топлива в баках – 11 860 л
  • Двигатели – 2 Х АЛ-21Ф-3
  • Максимальная скорость у земли – 1320 км/ч
  • Максимальная скорость на высоте – 1600 км/ч
  • Взлётная дистанция – 1150 м
  • Расстояние от точки касания ВПП до полной остановки самолёта – 950 м
  • Потолок – 11500 м
  • Радиус боевых действий – 560 км
  • Дальность  для перегонки – 2850 км с ПТБ
  • Наибольшая перегрузка при эксплуатации – 6,5 G

Особо надо сказать о вооружении Су-24, если изначально предполагалось, что самолёт нёс  лишь ядерные УР Х-23 или Х-23М и противолокационную УР Х-78, то в дальнейшем расширили номенклатуру вооружения и включили ракеты Х-25 МР/МЛ и УР «Воздух – РЛС» Х-58 с аппаратурой наведения на цели «Фантасмагория», а также УР «воздух – поверхность» Х-29 и Х-59.

Кроме этого для самообороны у штурмовика устанавливалась шестиствольная 23-мм пушка ГШ-6-23М скорострельностью до 10 тыс. выстрелов в минуту и запасом в 500 снарядов.

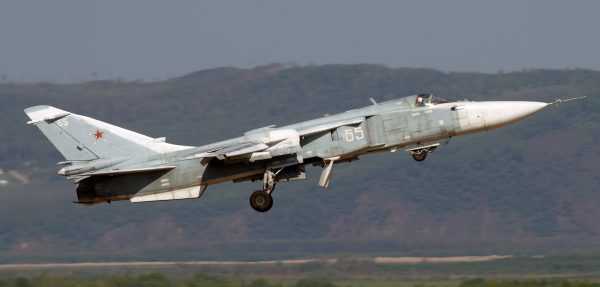

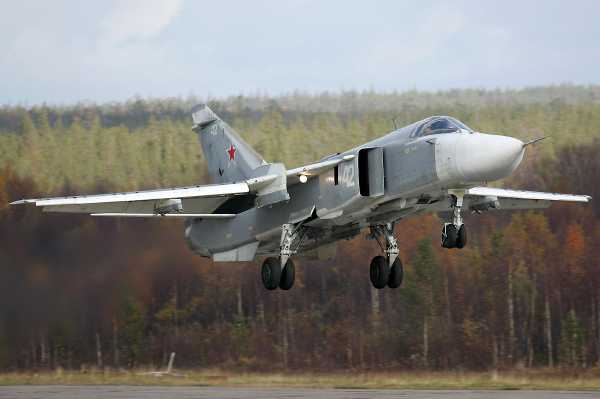

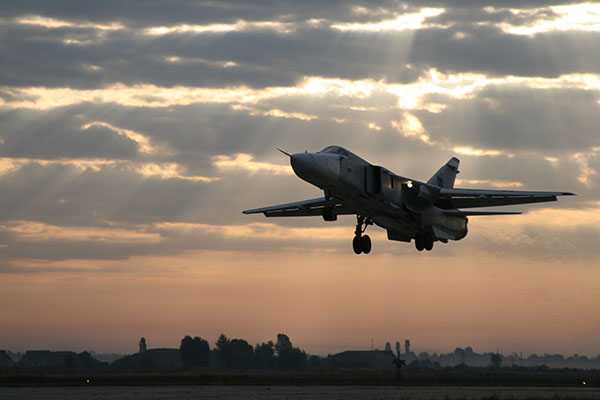

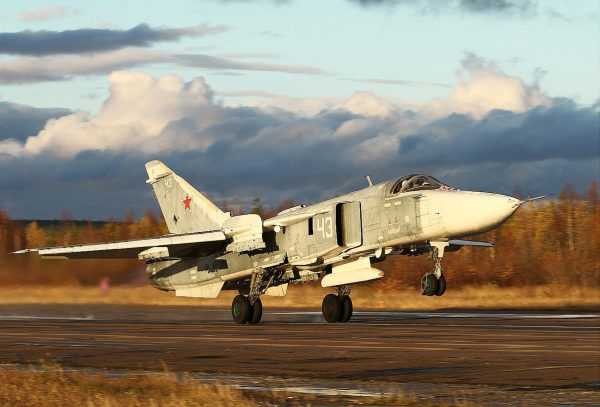

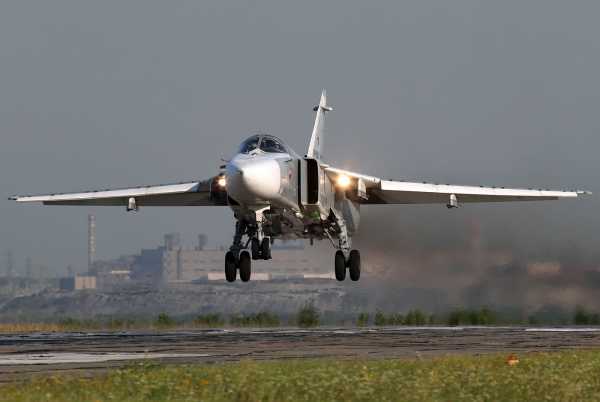

Су-24 взлёт

Недостатки и отличия Су-24 от Су-25

Основным и самым главным недостатком Су-24 является высокий уровень аварийности сопутствующий этому самолёту. Машина весьма сложная в пилотировании, только во время лётных испытаний потеряно 14 самолётов, эксплуатация в строевых частях приносила по 5-6 катастроф и аварий ежегодно.

Су-25 отличается от предшественника тем, что имеет большую степень защиты, недаром его прозвали «летающим танком». Кабина нового штурмовика представляет бронекапсулу, защищённую на всех направлениях, все менее важные агрегаты являются своеобразной защитой более значимых. Большое количество титановых сплавов уменьшило массу машины и повысило его маневренность.

У Су-24 меньшая прицельная дальность и не такой большой арсенал вооружения, он имеет длину разбега и пробега в два раза большую, чем Су-25. У «Грача» создана феноменальная живучесть конструкции, машины приходили и садились на аэродром вылета буквально изрешечённые снарядами и пулями насквозь.

Су-24

Интересные факты о самолёте Су 24

  •         Интересно, что среди Су-24 во время афганской войны потерь не было, потому что они действовали с аэродромов расположенных в азиатской части СССР и избежали боевых потерь.
  •         Иран присвоил иракские Су-24 во время войны в Персидском заливе, которые были перегнаны туда с территории Ирака.
  •         Сирийский Су-24 в сентябре 2014 года залетевший на 800 м в израильское воздушное пространство, был сбит ракетой Пэтриот.
  •         12 апреля 2014 года Су-24, принадлежавший ВКС России и не имеющий на борту вооружения прошёл 12 раз над эсминцем ВМС США «Дональд Кук», имитируя атаку с воздуха. Этот корабль предназначен для борьбы с кораблями, самолётами, ракетами и подводными лодками противника и обязан осуществлять оборону и охрану своих судов при переходе морем.

Су-24 взлёт, вид из кабины

В данном случае эсминец не мог противодействовать атаке, так как у него всё ПВО вышло из строя – это было следствие включения на самолёте новейшего средства радиоэлектронной борьбы «Хибины». Проделав несколько заходов, Су-24 скрылся за горизонтом и только тогда заработала система ПВО эсминца. Видя своё бессилие перед обычным  бомбардировщиком, 27 моряков написали рапорт об уходе. Это было хорошим уроком для зарвавшихся американцев.

После того как распался СССР, служившие на Украине лётчики мечтали возвратиться в Россию. Когда девять Су-24 поднялись в воздух, шесть экипажей решили вернуться на Родину и они перелетели на аэродром Шаталово, куда позже было возвращено знамя этого полка бомбардировщиков.

Су-24

Первоклассный фронтовой бомбардировщик Су-24 быстро занял подобающее ему место в ВВС СССР. Сейчас на вооружении России состоят более 300 самолётов, в 2009 году ВВС получили последний модернизированный Су-24М2, в настоящее время продолжается модернизация машин до уровня Су-24 СВП-24.

Видео: пролёта русского Су-24 над ракетным эсминцем «Дональд Кук»

https://www.youtube.com/watch?v=lu45wEhP5_w

aviarf.ru

Фронтовой бомбардировщик Су-24

История создания и производства

Первоначально, после принятия на вооружение истребителя Су-7Б, предполагалось создание модификации всепогодного самолета для уничтожения малоразмерных целей, но разработка на базе Су-7, с выполнением требований ТТТ было невозможно, поэтому ОКБ Сухого начало разработку самолета под шифром С-6, самолета с треугольным крылом и двигателями Р21Ф-300 и тандемным расположением экипажа.

В 1963 году был построен натурный образец, через год проект был изменен на шифр Т-58М- модификацию Су-15, изменилась концепция самолета, теперь по требованию ТТТ, предполагалось создание низковысотного бомбардировщика с укороченным взлетом/посадкой (требовался сверхзвуковой низковысотный полет с преодолением ПВО).

С 1965 года, расположение экипажа изменилось, вместо тандема летчики располагались рядом, из-за больших объемов РЛС Орион, двигатели-Р-27Ф-300, для обеспечения короткого взлета/посадки установлены дополнительные 4 РД36-35.

24 августа 1965 года самолет получил шифр Т-6, 2 июля 1967 года Ильюшин совершил первый полет штурмовика.

В октябре 1967 года, были установлены более мощные АЛ-21Ф, это позволило избавиться от 4 РД36-35.

С середины 1967 года началось проектирование самолета с крылом изменяемой стреловидности. Двигатели, кабина, обтекатель РЛС и крыло изменяемой стреловидности были скопированы с подбитых экземпляров F-111, которые в то время воевали во Вьетнаме.
17 января 1970 года Су-24 совершил первый полёт. ГСИ были проведены с января 1970-го по июль 1974-го. Су-24 принят на вооружение 4 февраля 1975.

Государственные испытания самолета Т-6 закончились только в 1976 году. Четвертого февраля 1975г. вышло специальное Постановление ЦК КПСС и Совета Министров СССР о принятии нового штурмовика на вооружение ВВС и Авиации Военно-Морского Флота под названием Су-24 (изделие «41», кодовое обозначение НАТО — Fencer-A). К его постройке подключился Дальневосточный машиностроительный завод им. Ю.A. Гагарина в Комсомольске-на-Амуре, выпускавший по кооперации с НАЗом основные агрегаты самолета, но окончательная сборка производилась только в Новосибирске.

Первые серийные самолеты комплектовались двигателями АЛ-21Ф (изд. 85) с тягой на форсаже 87,3 кН. Одной из особенностей этого двигателя было использование титана в компрессоре со сверхзвуковой входной ступенью. Характерным недостатком этого компрессора, газодинамические характеристики которого получились очень хорошими, были так называемые «титановые» пожары. Самолет при этом сгорал со скоростью спички, и выяснить причину их возникновения долго не удавалось. По и эта загадка была разгадана.

При сдаче одного из первых серийных самолетов титановый пожар возник из-за того, что лопатки компрессора вытянулись под действием нагрузок и чиркнули по корпусу. В месте касания температура мгновенно подскочила и в условиях избытка кислорода (на то он и компрессор) металл вспыхнул. При горении титана температура достигает 3000╟ С, и это привело к быстрому разрушению самолета. Экипаж покинул машину, но штурман при этом погиб.

Для решения проблемы предлагалось использовать двухвальные турбореактивные двигатели Р-29Б-З00 самолета МиГ-23, предлагавшиеся и для экспортного варианта самолета Су-17М2 (Су-22). Это могло ускорить и процесс создания специальной модификации самолета Су-24 для поставок за рубеж. Поставки АЛ-21Ф были тогда строго запрещены, видимо, из-за его «трофейной» родословной — как мы помним, большое влияние на появление на свет этого ТРДФ оказал полученный из Вьетнама J79. В 1974 году прошел испытание самолет Т6-1-8Д, оснащенный его вариантом Р-29Т-ЗОО («Т» -комплектация для самолета Т-6). Но худшие характеристики расхода топлива заставляли сосредоточится на доводке экономичного АЛ-21Ф.

Когда была установлена причина титановых пожаров, ставших серьезной проблемой и при испытаниях самолета С-32М (Су-17М), (КБ «Сатурн» перепроектировало компрессор. Масса и размеры двигателя несколько возросли, но его надежность и тяга также значительно увеличились. После испытаний на Т6-3 самолеты Су-24 стали оснащать доработанными двигателями АЛ-21Ф-3 (изделие 89), а затем АЛ-21Ф-ЗА (унифицированные с самолетом Су-17М) и АЛ-21Ф-ЗАТ (вариант для самолета Т-6 с незначительными компоновочными отличиями).

Необходимо отметить, что установленная на Су-24 система аварийного покидания с креслами К-36Д, разработанная под руководством Генерального конструктора Г.И.Северина, проявила очень высокую надежность и не раз спасала жизнь испытателям в самых критических ситуациях. Су-24 стал первым самолетом Военно-воздушных сил, на котором применялась система катапультирования, обеспечивавшая спасение экипажа практически на всех режимах полета, включая этапы нахождения на земле. По нормативным документам система аварийного покидания самолета с креслами К-36Д гарантирует безопасное катапультирование на всех высотах полета и скоростях более 70 км/ч. Высокую надежность системы подтвердил любопытный случай, происшедший 11 ноября 1975 года в 63-ем бап, осваивавшем эксплуатацию нового самолета. Произошло следующее: экипаж Су-24 находился в кабине самолета и готовился к выполнению полета. Была дана команда на запуск двигателей. По мере раскрутки ротора двигателя давление в гидросистеме самолета стало увеличиваться, и ручки управления самолётом, находившиеся до этого на заднем упоре, пошли вперед в нейтральное положение. При этом правая РУС зацепила держки системы катапультирования и выдернула чеку, что привело к срабатыванию стреляющего механизма правого кресла. Ничего не подозревавший штурман В.М.Османов оказался в воздухе. По штатной программе раскрылся парашют, и Османов благополучно приземлился неподалеку от самолета. Система спасения безукоризненно сработала на нулевой скорости и высоте (режим «0 — 0»), чего еще не случалось в практике отечественной авиации.

Причиной происшедшего инцидента был ряд особенностей конструкции системы управления самолета Су-24. Ввиду того, что центр тяжести горизонтального оперения находится впереди оси вращения, при отсутствии давления в гидросистеме консоли стабилизатора под собственным весом отклоняются вниз (на кабрирование), что приводит к перемещению ручек управления самолетом назад, как говорят летчики, «на себя». Для повышения боевой живучести управление на Су-24 дублировано. Это позволяет штурману в случае потери летчиком работоспособности (например, при ранении) производить ограниченное маневрирование самолета. А так как ручка управления у штурмана короче, чем у пилота (ручка обычной длины устанавливалась только при снятом тубусе индикатора радиолокатора «Орион» и ЭОВ «Чайка» для учебно-тренировочных полетов), стало возможным ее зацепление за держки катапультного кресла, что и произошло в описанном выше случае. После непреднамеренного катапультирования Османова рекомендовано было на стоянке применять специальный фиксатор (капроновый фал с двумя пенопластовыми цилиндрами красного цвета на концах), удерживающий горизонтальное оперение в нейтральном положении при сбросе давления в гидросистеме. За такое своеобразное испытание самолета экипаж был награжден Генеральным конструктором П.О.Сухим золотыми именными часами, а главным конструктором катапультного кресла Г.И.Севериным — именными защитными шлемами ЗШ-5. Достаточно большое число летных происшествий в ходе испытаний Су-24, особенно на ранних этапах, объясняется тем, что в конструкцию самолета одновременно было воплощено много новых решений, не применявшихся ранее в отечественной в авиации. Впервые был создан сложный авиационный боевой комплекс, интегрировавший в себе последние достижения самолето- и двигателестроения, аэродинамики, авиационного оборудования и вооружения.

На первых порах сказывалась недоведенность отдельных элементов конструкции и особенно силовой установки, отсутствие информации о возможном поведении машины на некоторых режимах полета. Каждая авария или катастрофа давала очень важную информацию, которую порой нельзя было получить в расчетах или предусмотреть при проектировании конструкции. Ценой такой информации подчас была жизнь испытателей. По результатам каждого происшествия в ОКБ и на серийном заводе сразу же принимались меры по устранению выявленных дефектов и доработке конструкции. Все это позволило со временем довести его конструкцию до заданного уровня надежности и свести к минимуму вероятность отказов материальной части в процессе эксплуатации по техническим причинам.

На базе самолета созданы модификации разведчика и постановщика помех. Су-24М/МР/МП/М2 оборудованы системой дозаправки в воздухе.

Испытания Су-24 проведены в более чем 2000 полётов. ГСИ Су-24М проведены с декабря 1976-го по май 1981 года. Постановлением правительства от 22 июня 1983 года самолет Су-24М был принят на вооружение

Выпускался на Новосибирском авиазаводе и КнААПО. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 этих машин.
Модернизированный Су-24М2 совершил первый полёт в 2001 году. Предварительный этап испытаний начат в 2004 году. В 2006 году модернизированный самолёт находился на завершающей стадии испытаний. В 2007 году первые 2 Су-24М2 были переданы в Липецкий центр боевого применения. Поставка всех заказанных Су-24М2 первой партии для ВВС России была завершена в декабре 2009 года.

fishki.net

Служба и боевое применение фронтового бомбардировщика Су-24. Часть 1-я

В свете развёрнутой в Сирийской Арабской Республике операции российских ВКС внимание зарубежных и отечественных СМИ вновь привлёк один из наиболее обсуждаемых в последнее время российских боевых самолётов – Су-24М.

Ранее этот фронтовой бомбардировщик подвергался жесткой критике за высокую аварийность, сложность эксплуатации и «устаревшую конструкцию». Неоднократно в печатных и интернет изданиях публиковалось мнение «экспертов» и официальных лиц российского Министерства обороны о необходимости вывода из эксплуатации этих самолётов. Сейчас в тех же самых СМИ боевая эффективность модернизированных Су-24М по результатам ударов по объектам ИГ оценивается очень высоко. На фото и видео, поступающих из Сирии, боевая работа «устаревших» Су-24М демонстрируется даже чаще, чем более современных Су-34. Справедливости ради стоит сказать, что бомбардировщики семейства Су-24 всегда характеризовались противоречиво.

С одной стороны, этот самолёт имеет во многом до сих пор не превзойдённые в российских ВВС возможности по прорыву ПВО и нанесению высокоточных ракетно-бомбовых ударов. Он был оснащён в течение длительного времени самым совершенным среди других отечественных ударных крылатых машин прицельно-навигационным оборудованием.

С другой стороны, Су-24 не прощал ошибки пилотирования и небрежность наземного технического обслуживания. С самого момента своего появления этот самолёт заслужил репутацию очень «строгого». Во многом это объясняется тем, что конструкторы в погоне за высокими характеристиками ещё на этапе проектирования заложили много новых технических решений, которые не применялись ранее в других отечественных боевых самолётах.

Первые серийные Су-24 в 1973 году поступили в Липецкий Центр боевого применения и переучивания летного состава. Первой строевой частью, начавшей осваивать Су-24 в 1974 году, стал Керченский Краснознаменный 63-й БАП, дислоцированный в Калининградской области, до этого он был вооружен самолетами Як-28Б.

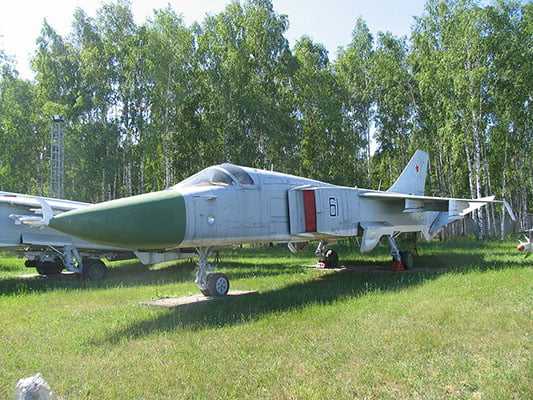

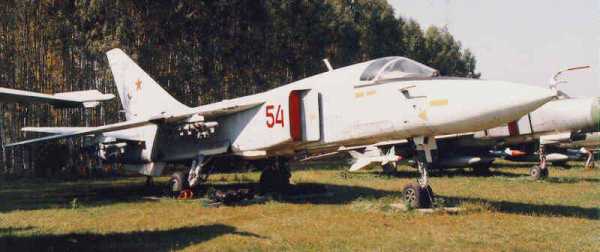

Один из первых серийных Су-24 в Музее авиационной техники ВВС в г. Монино

В начальном периоде эксплуатации, когда техническая надёжность самолёта была достаточно низкой, не был накоплен необходимый опыт, и ещё не удалось избавиться от большинства «детских болячек», репутацию Су-24 среди лётного состава во многом спасали надёжные катапультируемые кресла К-36Д. А также изначально заложенный большой запас прочности, зачастую в случае аварийной посадки, даже при том, что самолёт после этого не подлежал восстановлению, экипаж оставался невредим.

По сравнению со своими предшественниками фронтовыми бомбардировщиками Ил-28 и Як-28Б сверхзвуковой Су-24 обладал более чем вдвое увеличенной бомбовой нагрузкой и мог нести практически весь спектр существующего тогда управляемого авиационного вооружения фронтовой ударной авиации. Благодаря изменяемой геометрии крыла Су-24 обладал возможностью совершать маловысотные скоростные броски, имея при этом хорошие взлётно-посадочные характеристики. Специально для этого фронтового бомбардировщика были созданы крупнокалиберные полуторатонные бомбы ФАБ-1500С с совершенной в аэродинамическом плане формой корпуса.

Большая номенклатура и сложность применения некоторых видов управляемого вооружения и «спецбоеприпасов» привели к тому, что в бомбардировочных полках пришлось вводить «специализацию». В боевой подготовке одной-двух эскадрилий упор делался на применение управляемых ракет «воздух-поверхность» Х-23М и Х-28, еще одна эскадрилья готовилась применять ядерное оружие.

Сам факт того, что Су-24 в СССР рассматривался как один из основных носителей тактического ядерного оружия, нашел отражение во внешнем виде самолёта. На всех строевых Су-24 на носовую часть, передние кромки крыла и нижнюю часть фюзеляжа наносили специальную окраску с высокоотражающим белым покрытием. Часть Су-24 комплектовалась шторками для защиты экипажа от ослепления вспышкой ядерного взрыва.

В отличие от первых Су-7Б и Су-17, построенных на АЗиГе и первоначально поступавших на вооружение в строевые полки, дислоцированных на Дальнем востоке, Су-24, производство которых велось в Новосибирске, направлялись в основном на западные аэродромы. Исключением стал 277-й Млавский Краснознаменный БАП, базирующийся на дальневосточном аэродроме Хурба под Комсомольском-на-Амуре, который в 1975 году одним из первых в ВВС сменил свои Ил-28 на Су-24.

Несмотря на то, что до конца 70-х надежность ряда электронных систем Су-24 оставляла желать лучшего, в 1979 году этими машинами были вооружены три бомбардировочных авиаполка, дислоцированных на территории ГДР. Вскоре в распоряжении западной прессы и спецслужб появились качественные фотографии Су-24, а так же стало известно настоящее название самолёта.


В то время иностранные разведки уделяли особо пристальное внимание Су-24. На Западе вполне обоснованно опасались, что фронтовой бомбардировщик, буквально напичканный многочисленными техническими новинками, в силу своих высоких скоростных и ударных характеристик, способен изменить баланс сил в Западной Европе. Даже при маловысотном профиле полёта Су-24, базирующиеся в Восточной Германии, могли наносить удары по целям в Великобритании, Франции, Нидерландах и Северной Италии.

В первой половине 80-х большая часть прицельно-навигационного оборудования строевых Су-24 достигла приемлемого уровня надёжности. На заводе в Новосибирске, где велось строительство, от серии к серии внедрялись усовершенствования. Были внесены изменения в механизацию крыла, электрооборудование, системы навигации, радиотехнической разведки и госопознования.

Очень важной особенностью Су-24 стала высокая степень взаимозаменяемости узлов и некоторых крупных агрегатов. Это позволяло при срочном ремонте в боевых условиях переставить с одной машины на другую повреждённую деталь или узел.

Бомбардировщики Су-24 (без буквы «М») в 80-е годы были доработаны с целью возможности применения новых противолокационных ракет Х-58, для чего была предусмотрена подвеска в контейнере станции целеуказания «Фантасмагория».

Для сохранения высокого боевого потенциала в новых условиях и устранения ряда недостатков в конструкции самолёта и БРЭО почти сразу после принятия Су-24 на вооружение в КБ началась работа по разработке улучшенного варианта фронтового бомбардировщика с более высокими эксплуатационными и боевыми характеристиками. В 1984 году на вооружение поступил Су-24М.

Наиболее заметным внешним отличием от Су-24 стала более длинная носовая часть, получившая небольшой наклон вниз. Установка системы дозаправки топливом в воздухе существенно увеличивало боевой радиус действия. Другим новшеством стала прицельно-навигационная станция ПНС-24М «Тигр», в состав которой входят поисковая РЛС «Орион-А» и РЛС «Рельеф», с помощью которой осуществляется полёт на предельно малой высоте с огибанием рельефа местности. Внедрение вместо электронно-оптического визира «Чайка» новой прицельной системы «Кайра-24» с лазерным дальномером-целеуказателем и телевизионным блоком позволяло применять новые типы высокоточного управляемого авиационного вооружения.

Лазерно-телевизионная станция ЛТПС-24 «Кайра-24», благодаря специальной призме из сверхчистого стекла, отклоняла лучи на угол до 160 градусов вниз и назад, могла «видеть» отраженный от цели сигнал лазерного целеуказателя, попадающий в объектив следящей камеры в горизонтальном полёте бомбардировщика, когда цель находилась позади него. Это давало возможность применять управляемое оружие даже в пологом наборе высоты. До этого самолёты фронтовой авиации могли использовать средства поражения с лазерной ГСН только с пикирования.

Введение в состав БРЭО Су-24М новой прицельной аппаратуры придало бомбардировщику «второе дыхание» и возможности, которыми до этого не обладал ни один советский боевой самолёт. Боекомплект фронтового бомбардировщика пополнился корректируемыми бомбами КАБ-500Л, КАБ-1500Л и управляемыми ракетами С-25Л , Х-25, Х-29Л с полуактивными лазерными головками самонаведения. Телевизионный индикатор прицельной системы «Кайра-24» использовался также и для наведения управляемых ракет Х-29Т и корректируемых бомб КАБ-500Кр.

Ракета Х-59

Тяжелые управляемые ракеты Х-59 с дальностью пуска 40 км и бомбы КАБ-1500ТК могли применяться для атаки укрепленных целей, прикрытых сильной ПВО. Для этого на самолёт подвешивался контейнер АПК-9 с телевизионной аппаратурой управления. Дальность планирования КАБ-1500ТК и пуска Х-59 позволяли поражать цели, прикрытые ЗРК малой дальности, не входя в зону их действия. По возможностям применения управляемого вооружения в советских ВВС с Су-24М в какой-то степени мог конкурировать только истребитель-бомбардировщик МиГ-27К с прицельным комплексом «Кайра». Но по сравнению с Су-24М, нёсших гораздо большую бомбовую нагрузку и имевших больший радиус действия истребителей-бомбардировщиков, МиГ-27 этой модификации было построено не много.

Но не все доработки и новшества оказались однозначно удачными. Как это часто бывает, выиграв в одном – потеряли в другом. Летчики, пилотировавшие ранее Су-24, при переходе на Су-24М отмечали ухудшение управляемости на виражах. Из-за внедрения «аэродинамических ножей» несколько упала дальность полёта.

Переход на Су-24М с его новым прицельно-навигационным комплексом лётного состава прошел достаточно быстро. Определённые трудности при освоении нового, более сложного БРЭО возникли у инженерно-технической службы.

В 1985 в войска начал поступать разведывательный Су-24МР. В то время советские ВВС испытывали острую потребность в тактическом разведчике с увеличенной дальностью действия, который мог бы вести не только аэрофотосъёмку, но и радиотехническую разведку.

В отличие от бомбардировщика, разведывательный вариант «двадцать четвёрки» лишен возможности нести бомбовую нагрузку. Пилоны могут использоваться для подвески двух подвесных топливных баков ПТБ-2000 или ПТБ-3000, или осветительных авиабомб для обеспечения фотосъёмки в ночное время.

Для самообороны на Су-24МР подвешивались ракеты ближнего боя Р-60. Главным «оружием» самолёта-разведчика является РЛС бокового обзора, аэрофотокамеры, а так же сменные подвесные контейнеры, в которых размещается оборудование для электронной и радиационной разведки, а так же лазерные системы.

Теоретически Су-24МР обеспечивает комплексную разведку в любое время суток, на глубину до 400 км от линии боевого соприкосновения войск. Но в войсках лётный и технический состав к возможностям дистанционной передачи данных разведоборудования Су-24МР относится довольно скептически.

На практике аппаратура, с помощью которой информация с борта самолёта-разведчика должна была транслироваться в реальном режиме времени, надежно не работала. Как правило, разведданные получали с некоторой задержкой. После полёта блоки накопители информации и плёнки с результатами аэрофотосъемки направляются на дешифровку, а это означает утрату оперативности и возможный выход мобильных целей из под планируемого удара. Кроме того сбор данных с помощью аэрофотокамер при наличии у противника развитой системы ПВО всегда сопряжен с немалым риском потери самолёта-разведчика, что не раз случалось в ходе реальных боевых действий.

Новые фронтовые бомбардировщики Су-24М поступали в основном в полки, эксплуатировавшие до этого Су-24. Но, в отличие, скажем, от истребителей-бомбардировщиков Су-17, ранние модификации которых по мере поступления более продвинутых вариантов ставились «на хранение», фронтовые бомбардировщики Су-24 даже первых серий продолжали летать вплоть до полной выработки ресурса.

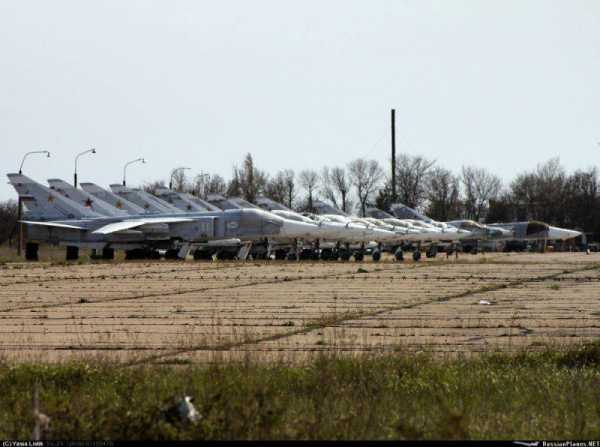

Су-24 морской авиации на аэродроме Гвардейское

Примером долголетия Су-24 (без литеры «М») может служить то, что самолёты этой модификации, принадлежащие 43-му Севастопольскому Краснознаменному ордена Кутузова отдельному морскому штурмовому авиационным полку, базирующемся на аэродроме Гвардейское в Крыму, до недавнего времени поднимались в воздух. После присоединения Крыма к России было решено перевооружить этот полк на более современные машины, чему ранее противилось руководство Украины. До сих пор несколько Су-24 на аэродроме в Гвардейском находятся в лётном состоянии и могут при необходимости выполнить боевую задачу. А ведь возраст этих бомбардировщиков приближается к 40 годам, это самые заслуженные российские боевые самолёты фронтовой авиации.

Бывшими в употреблении Су-24 перевооружались авиационные полки в тыловых военных округах. Известны случаи, когда на них переходили не только бомбардировочные и истребительно-бомбардировочные авиаполки, но и истребительные, на вооружении которых до этого состояли перехватчики ПВО.

В значительной мере это демонстрировало, какое значение советское военное руководство придавало данному фронтовому бомбардировщику, в который, помимо высоких ударных возможностей, был заложен большой запас прочности. Несмотря на высокую цену, сложность эксплуатации и аварийность в общей сложности до прекращения производства в 1993 году было построено около 1200 Су-24 различных модификаций. Для сравнения F-111, который считается аналогом Су-24, построили в США в два раза меньше – 563 самолёта. Эксплуатация F-111 завершилась в 1998 году.

Имеются сведения о переоборудовании некоторого количества Су-24 в самолёты заправщики Су-24Т (танкер). Малой серией строились самолёты РЭБ Су-24МП (постановщик помех). От Су-24М внешне они отличались наличием небольшого обтекателя в носовой части. На самолёте устанавливался весьма совершенный для начала 80-х годов комплекс постановки помех «Ландыш». Он был предназначен в основном для организации противодействия станций ЗРК, в том числе и американского «Пэтриот», который тогда только начал поступать на вооружение.

Су-24МП

По задумке разработчиков встроенная и подвесная контейнерная аппаратура Су-24МП должна была обеспечить групповую защиту бомбардировщиков Су-24 в условиях действий хорошо организованной системы ПВО противника. Первые Су-24МП эксплуатировались в «тестовом режиме». Из-за большой сложности надёжность работы комплекса РЭП «Ландыш» была невысокой, распад СССР не позволил довести эту аппаратуру до характеристик работоспособности, которые удовлетворяли военных.

Так же, как и разведчик Су-24МР постановщик помех Су-24МП из оружия нёс только ракеты воздушного боя Р-60. После распада СССР все строевые Су-24МП остались на Украине (118-й отдельный авиаполк самолетов РЭП в Черткове).

В 80-е годы для Су-24 был разработан универсальный подвесной агрегат заправки (УПАЗ), который впоследствии применялся и на других типах боевых самолётов.

В связи с отсутствием на Су-24 внутреннего бомбоотсека УПАЗ выполнен подвесным. В качестве привода топливного насоса используется турбина, которая приводится в движение набегающим потоком воздуха. Для заправки в агрегате имеется шланг длиной около 30 метров. Заправка начинается автоматически после надёжной стыковки конуса со штангой дозаправляемого самолёта.

Су-24М с подвешенным УПАЗ и подвесными топливными баками

В 1984 году было принято решение «обкатать» Су-24 в реальных боевых условиях. Горы Афганистана были абсолютно не похожи на европейские равнины, для действий над которыми этот фронтовой бомбардировщик был задуман. В Афганистане оказался невостребованным скоростной маловысотный режим полёта, предназначенный для прорыва ПВО. Отсутствие крупных радиоконтрастных целей, таких как колонны вражеских танков или мосты, и особенности рельефа местности не давали возможности полноценно реализовать возможности прицельно-навигационного комплекса.

Особой разницы в результативности авиаударов, наносимых Су-24 149-го гвардейского Краснознаменного БАП, и модернизированных Су-24М 43-го БАП не было. В тоже время отмечалось, что, несмотря на отсутствие предварительной подготовки и незнание экипажами района цели, эти фронтовые бомбардировщики не испытывали трудностей с навигацией и несли гораздо большую бомбовую нагрузку по сравнению с другими истребителями, истребителями-бомбардировщиками и штурмовиками.

Су-24 оказались единственными машинами фронтовой авиации, под которые подвешивали мощные ФАБ-1500. Кроме того, большой радиус действия «двадцать четвёрок» позволял им базироваться за пределами Афганистана, на советских аэродромах в Средней Азии.

Для обеспечения работы прицельно навигационных систем Су-24 самолётами-разведчиками Ан-30 и Су-17М3Р была проведена аэрофотосъёмка в районе предполагаемых авиаударов, а так же разведаны точные координаты целей.

В ходе проведения операции по штурму укрепрайона Ахмат Шаха Масуда в Панжерском ущелье был момент, когда Су-24 из-за погодных условий были единственными боевыми самолетами, оказывающими авиационную поддержку наступающим войскам.

В следующий раз Су-24 сотрясали афганские горы рёвом своих двигателей и разрывами сброшенных фугасок зимой 1988-1989 годов, прикрывая выход 40-й армии. Как и в операции 1984 года в основном использовались фугасные авиабомбы массой 250-500 кг. Подтвердилось очевидное преимущество Су-24 – способность наносить достаточно точные удары с отдаленных аэродромов базирования в независимости от погодных условий в районе цели. В Афганистане Су-24 летали на высотах не ниже 5000 м, вне досягаемости ПЗРК.

После распада СССР Су-24 разных модификаций, кроме России, достались Азербайджану (11 ед.), Белоруссии (42 ед.), Казахстану (27 ед.), Украине (200) ед. и Узбекистану (30 ед.).

Азербайджанские фронтовые бомбардировщики Су-24 и разведчики Су-24МР использовались в конфликте с Арменией на территории Нагорного Карабаха. Один азербайджанский Су-24МР разбился, врезавшись в склон горы. В тоже время силы ПВО Нагорного Карабаха приписывают эту победу себе.

Узбекистан в 1993 году задействовал имевшиеся Су-24М для нанесения бомбовых ударов по лагерям и кишлакам, занятых таджикской вооруженной оппозицией в ходе гражданской войны в Таджикистане. Судя по всему, управляли ими не этнические узбеки. Узбекские власти признали потерю одного фронтового бомбардировщика, сбитого из ПЗРК «Стингер». Членам экипажа удалось успешно катапультироваться, и они были подобраны вертолётом поисково-спасательной службы.

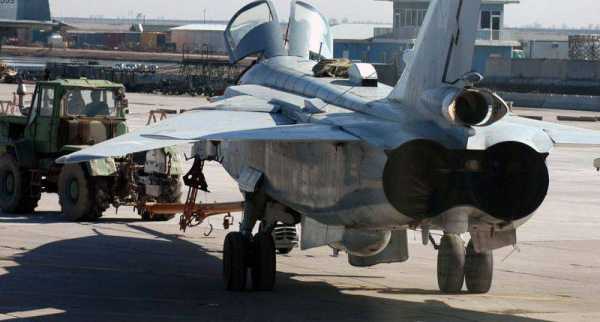

Узбекский Су-24М на авиабазе Карши

В августе 1999 года в Таджикистане жители нескольких кишлаков митинговали по поводу якобы имевшего место бомбового удара, который нанесли четыре Су-24М неустановленной принадлежности. В результате бомбёжки человеческих жертв не было, но, как заявляли митингующие, погибло около 100 голов скота, и были подожжены посевы. Возможно, целью этой демонстрационной бомбардировки была «акция устрашения» оппозиционных таджикских полевых командиров.

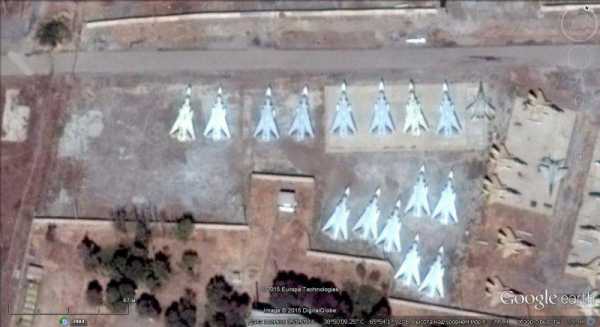

Спутниковый снимок Google earth: Су-24 ВВС Узбекистана на аэродроме Карши

В 2001 году узбекские Су-24М, оказывая поддержку «северному альянсу», наносили удары по позициям талибов. Один бомбардировщик был сбит, оба члена экипажа погибли. В настоящее время все уцелевшие узбекские Су-24 поставлены «на хранение».

С доставшимися Украине «двадцать четвёрками» связан интересный случай, навсегда вошедший в историю ВВС России и Украины. 13 февраля 1992 года с украинского аэродрома Староконстантинов, где базировались самолёты 6-го БАП, самовольно взлетели 6 Су-24М. Бомбардировщики совершили посадку на российском аэродроме в Шаталово под Смоленском. Основным побудительным мотивом лётчиков, угнавших Су-24М в Россию, было нежелание присягать новым украинским властям. При этом знамя 6-го БАП было вывезено в Россию на легковом автомобиле. Украину вместе со своими бомбардировщиками покинули 12 человек, среди которых пять полковых командиров разного ранга, в том числе и начальник штаба полка. Эта история, случившаяся в канун встречи лидеров СНГ в Минске, получила большой резонанс.

Судьба «двадцать четвёрок», угнанных из Украины, оказалась незавидной. Вывезя, в общем-то, бесполезное в России знамя авиационного полка, пилоты, часть из которых была в немалых чинах, почему-то не захватили с собой формуляры на основные агрегаты – планер и двигатели. Эксплуатация без формуляров по существующим правилам боевых самолётов невозможна, так как не известно, сколько времени самолёт провёл в воздухе, когда и какие виды технического обслуживания и ремонтов проходил. Особенно это относится к двигателям АЛ-21Ф-З, межремонтный ресурс которых составляет – 400 часов, а назначенный в 1992 году – 1800 часов.

В итоге никто не стал брать на себя ответственность и заморачиваться восстановлением технической документации. Все «украинские» Су-24М в Шаталово оказались «под забором». Где их и «похоронили», использовав в качестве «доноров», демонтировав с них некоторые «некритичные» узлы и детали.

В настоящее время все украинские Су-24М и Су-24МР сосредоточены в «прославившемся» в 1992 году Староконстантинове, где базируется 7-я бригада тактической авиации. Самолёты бригады принимали участие в АТО на юго-востоке Украины, где от огня зенитных установок и ПЗРК потеряли три боевых машины. Судя по всему, украинские летчики, используя неуправляемые виды авиационного вооружения, пренебрегли «золотым» для Су-24 правилом – в боевых вылетах против нерегулярных вооруженных формирований, в распоряжении которых имеются малокалиберные зенитные установки и ПЗРК, не снижаться ниже 5000 метров.

Автор выражает признательность «Древнему» за консультации

По материалам:
http://www.forumavia.ru
http://bmpd.livejournal.com/968977.html
http://инжипром.рф/index.php/new-edition/195-gefest
http://www.airwar.ru
http://www.ktrv.ru/about/

topwar.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
