Як 40 технические характеристики – Як-40 Фото. Видео. Характеристики. Скорость. Вес

0

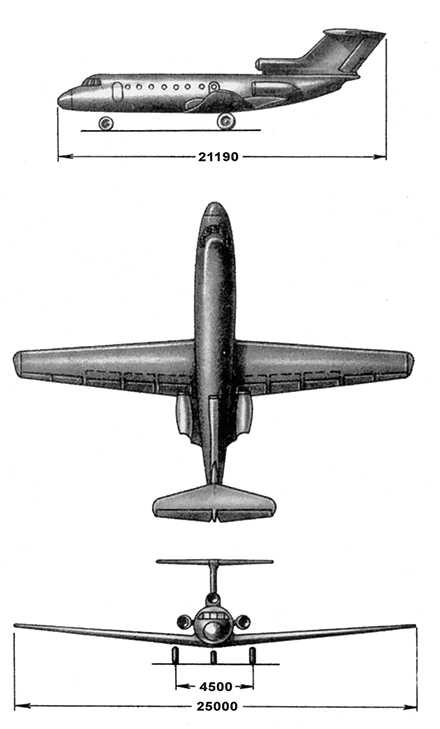

СХЕМЫ и ТТХ Як-40. Авиация и Время 2013 04

СХЕМЫ и ТТХ Як-40

Як-40 per. RA-87997 а/к UTair

Основные летно-технические характеристики вариантов Як-40

Варианты24 места1 27 мест1 32 места
Длина, м20,36
Размах крыла, м25,00
Высота на стоянке, м6,50
Площадь крыла, м?70
Взлетная масса, кг137001470016100
Макс. коммерч. нагрузка, кг22802300
Дальность полета с макс. коммерч. нагрузкой, км5088651050
Макс. скорость (на высоте 6000 м), км/ч580558
Крейс. скорость (на высоте 6000 м), км/ч550530510
Практический потолок, м8100
Разбег, м530610715
Пробег, м:480480500
— без использования реверса
— при использовании реверса370370380

Як-40 per. RA-87807

Як-40 салон per. RA-87659 а/к “ Центр-Авиа”

ЯК-40К per. RA-87200 ТАНТК им. Г. М. Бериева

ЯК-40ЭК

Краткое техническое описание пассажирского самолета Як-40

Самолет представляет собой цельнометаллический свободнонесущий низкоплан, оснащенный тремя турбореактивными двигателями, один из которых установлен внутри хвостовой части фюзеляжа, а два других закреплены посредством пилонов на бортах фюзеляжа. Конструкция выполнена в основном из высокопрочных алюминиевых сплавов. Экипаж — два пилота.

Фюзеляж типа полумонокок, круглого поперечного сечения. Диаметр фюзеляжа в регулярной зоне — 2,4 м, удлинение — 7,1. Фюзеляж герметичный, включает кабину экипажа и пассажирский салон с бытовыми помещениями. В кабине экипажа предусмотрено место для бортмеханика — откидное сиденье в проходе между креслами пилотов. В хвостовой части фюзеляжа имеется люк с откидным трапом для входа в пассажирский салон. Над входным люком в фюзеляже находится средний маршевый двигатель, воздухозаборник которого располагается над фюзеляжем перед килем. Между надфюзеляжным воздухозаборником и средним двигателем проходит S-образный воздушный канал. За срезом реактивного сопла этого двигателя располагается реверсивно-тормозное устройство, представляющее собой два вертикальных щитка, которые шарнирно закреплены на бортах фюзеляжа. В нерабочем положении эти щитки вписываются в обводы хвостового обтекателя фюзеляжа. На пробеге они поворачиваются навстречу друг другу и перекрывают выхлопную струю двигателя, направляя газы в стороны и вперед.

Крыло самолета прямое, трапециевидной формы в плане, переменной относительной толщины. Крыло не имеет центроплана, консоли стыкуются по оси фюзеляжа. Удлинение крыла — 8,93; стреловидность его по линии 25 % хорд равна нулю. Угол установки крыла +3°, угол поперечного «V» равен +5°30’. Крыло оснащено однощелевыми закрылками и двухсекционными элеронами, имеющими аэродинамическую компенсацию и весовую балансировку. Все секции закрылков кинематически связаны между собой. Углы отклонения закрылков — 20° (на взлете) и 35° (на посадке). Элероны отклоняются на 19° вверх и на 15° вниз. Внутренние секции элеронов снабжены триммерами.

Хвостовое оперение Т-образное с переставным в полете стабилизатором. Площадь вертикального оперения — 10,2 м?, угол его стреловидности по передней кромке равен 52°. Профиль ВО симметричный с относительной толщиной 11 %. Углы отклонения руля направления ±30°. PH снабжен триммером. Площадь горизонтального оперения — 13 м?, угол его стреловидности по линии 25 % хорд равен 1Г. Углы отклонения руля высоты ±25°. Угол установки стабилизатора изменяется в пределах от +3° до -6°.

Шасси трехопорное с носовой управляемой опорой, убираемое в полете. Все опоры шасси — одноколесные, стойки — полурычажного типа, оснащены жидкостно-газовыми амортизаторами. Колеса основных опор размером 1120×450 мм оснащены дисковыми тормозами. Носовое колесо размером 720×310 мм нетормозное, управляемое в диапазоне ±50° (на рулении) либо ±5° (на разбеге/пробеге). Давление в пневматиках колес 3,5–4,0 кгс/см?. Основные опоры убираются в крыло по направлению к оси самолета, носовая — против полета в фюзеляж. В полете ниша носовой опоры шасси полностью закрыта створками, ниши основных опор закрыты створками частично — колеса остаются открытыми.

Силовая установка включает три двухконтурных турбореактивных двигателя типа АИ-25. Тяга двигателя на взлетном режиме — 1500 кгс, на номинальном — 1120 кгс, на крейсерском (скорость 550 км/ч, высота полета 6000 м) — 356 кгс. Удельный расход топлива на крейсерской скорости составляет 0,83 кг/кгс-ч. Степень двухконтурности двигателя равна 2. Двигатель выполнен по двухвальной схеме. Он состоит из осевого двухкаскадного компрессора, включающего трехступенчатый компрессор низкого давления и восьмиступенчатый компрессор высокого давления, разделительного корпуса, кольцевой камеры сгорания, одноступенчатой турбины высокого давления, двухступенчатой турбины низкого давления, корпуса задней опоры с двухконтурным реактивным соплом. Запуск двигателя — воздушный от ВСУ АИ-9, которая располагается в отсеке за надфюзеляжным воздухозаборником.

Мотогондоллы боковых двигателей, отсеки среднего двигателя и ВСУ оснащены системами обнаружения и тушения пожара. Тип огнегасящего состава — фреон 114 В2.

Топливо на самолете размещается в кессонах крыла. Максимальная заправка топливом — 5140 л. Кессон каждой консоли разделен на четыре сообщающихся между собой топливных отсека и один дренажный отсек.

Система управления самолетом — механическая, безбустерная. Колонки штурвального управления и педали обоих пилотов жестко связаны между собой. Система управления перестановкой стабилизатора — электрогидравлическая. Управление рулями, элеронами и стабилизатором может осуществляться в автоматическом режиме с помощью автопилота «Кремень-40Э». Для этого в механические проводки управления включены рулевые машинки РД-7А. Проводка управления элеронами, рули высоты и направления снабжены механизмами стопорения во время стоянки самолета.

Управление закрылками — электрогидравлическое, осуществляется от одного гидромотора ГМ-44 через центральный редуктор, трансмиссионный вал и винтовые механизмы с угловыми редукторами. Приводами триммеров элеронов и руля направления являются электромеханизмы МП-100М.

Гидравлическая система обеспечивает работу гидромоторов управления стабилизатором и закрылками, гидроцилиндров уборки/выпуска шасси и входного трапа, системы торможения основных колес шасси, распределительно- демпфирующего механизма управления колесом передней опоры и приводов стеклоочистителей.

Гидросистема закрытого типа, состоит из двух автономных контуров — основного и аварийного. Источниками давления являются два гидронасоса НП-72М и насосная станция НС- 14Д. Привод насосов осуществляется от маршевых двигателей, а насосной станции — от электродвигателя, работающего от бортовой сети или от наземного источника тока. Емкость гидробака — 26,5 л. В случае падения давления в основном контуре от аварийного питаются все потребители за исключением механизма управления носовым колесом и приводов стеклоочистителей.

Электросистема самолета состоит из трех сетей: постоянного тока напряжением 27 В, переменного однофазного тока напряжением 115 В с частотой 400 Гц и переменного трехфазного тока 36 В/400 Гц. Основными источниками постоянного тока являются три генератора ВГ-7500Я номинальной мощностью 9 кВт каждый, установленные по одному на двигателе. В случае выхода из строя какого-либо генератора нагрузка перераспределяется на два других, а некоторые второстепенные потребители отключаются. Аварийными источниками постоянного тока напряжением 24 В являются две аккумуляторные батареи 20НКБН- 25, номинальной емкостью по 25 А ч. Электрическая система постоянного тока выполнена по однопроводной схеме. В качестве минусового провода используется корпус самолета.

Потребители переменного однофазного тока питаются через два преобразователя ПО-1500, а трехфазного тока — через два преобразователя ПТ-500Ц.

Радиоэлектронное оборудование самолета подразделяется на радионавигационное, радиосвязное и радиолокационное. Радионавигационная аппаратура состоит из двух радиокомпасов АРК-9, курсоглиссадной системы посадки СП-50 с маркерным приемником МРП-56П или «Ось-1» и радиовысотомера малых высот РВ-ЗМ. В состав радиосвязного оборудования входят две командные радиостанции «Перо-11» или радиостанции «Ландыш-5» и «Балкан-5», а также аппаратура оповещения и коммутации. Радиолокационное оборудование включает РЛС «Гроза-40» и ответчик СО-69 или СО-70.

Курсоглиссадная система посадки СП-50 позволяет осуществлять расчет на посадку и выполнять посадку в сложных метеоусловиях. Маркерный приемник этой системы предназначен для сигнализации момента пролета над маркерными маяками. Радиолокационная станция «Гроза» обеспечивает обзор земной поверхности, обнаружение зон грозовой деятельности и оценку степени их опасности, измерение угла сноса, определение превышения линии полета самолета над горными вершинами.

Пилотажно-навигационное оборудование позволяет пилотировать самолет днем и ночью в простых и сложных метеоусловиях. В состав ПНО входят: автопилот «Кремень-40», курсовая система ГМК-1Г, авиагоризонт АГБ-ЗК, комбинированный указатель скорости КУС-700/1000, высотомер ВД-10К, вариометр ВАР-ЗОМ, акселерометр АДП-3, магнитный компас КИ-13, указатель поворота ЭУП-53МТ-500 и другие устройства. В частности, на самолетах Як-40, эксплуатирующихся в настоящее время в Европейском регионе, установлено дополнительное ПНО. котооое позволяет выполнять полеты в соответствии с требованиями зональной навигации (BRNAV RNP-5): системы спутниковой навигации (GPS), предупреждения опасного сближения самолетов в воздухе (TCAS), раннего предупреждения близости земли (EGPWS).

Противообледенительная система самолета включает воздушно-тепловую и электротепловую ПОС. Горячим воздухом, отбираемым от последи их ступеней компрессоров трех двигателей, обогреваются носки крыла, киля и стабилизатора, воздухозаборники и входные направляющие аппараты всех двигателей, криволинейный участок воздушного канала среднего двигателя и воздухозаборник системы кондиционирования. Передние стекла кабины экипажа и приемники воздушного давления снабжены системой электрического обогрева.

Воздушно-тепловая ПОС может работать в двух режимах: предварительного и полного включения. Предварительное включение системы производится в условиях возможного обледенения. При этом обогреваются только носки корневых частей крыла и воздухозаборники двигателей (заслонки их обогрева открываются наполовину). ПОС автоматически переводится в режим предварительного включения, когда двигатели выходят на взлетный режим. При начавшемся обледенении вручную или автоматически (от сигнализаторов обледенения) осуществляется полное включение системы. В случае отказа одного из двигателей ПОС работает в штатном режиме, при отказе двух двигателей система выключается.

Система кондиционирования обеспечивает в кабине экипажа и пассажирском салоне необходимые давление и температуру воздуха, а также кратность его обмена. При высоте полета до 2800 м давление в кабинах равно атмосферному. На больших высотах в кабинах поддерживается избыточное давление. Максимальное значение избыточного давления — 0,41 кгс/см?.

В системе кондиционирования используется воздух, прошедший через короб обогрева воздушного канала среднего двигателя, при этом происходит его первичное охлаждение. Далее воздух охлаждается в воздухо-воздушном радиаторе. Регулирование подачи воздуха и его температуры производится как автоматически, так и вручную из кабины экипажа. При отказе одного из двигателей обеспечивается нормальная работа СКВ. На земле при неработающих двигателях кондиционирование кабин возможно от ВСУ АИ-9 или аэродромных кондиционеров.

Кислородная система делится на стационарную и переносную. Стационарная система предназначена для кратковременного питания кислородом экипажа в аварийной ситуации. При этом пилоты используют противодымные кислородные маски с микрофоном. Переносные кислородные приборы предназначены для пассажиров, ощущающих в полете кислородное голодание, а также для пилотов при необходимости передвижения по самолету в случае его разгерметизации.

10 июля 2013 г. в Киеве с заводского аэродрома Святошин Государственного предприятия «Антонов» совершил первый полет модифицированный самолет Ан-2-100, оснащенный турбовинтовым двигателем МС-14. Машина названа в честь заместителя Генерального конструктора Г. Г. Онгирского (1939–2012 гг.), который внес значительный вклад в развитие программы Ан-2 и Ан-3. Самолетом управлял экипаж в составе летчиков-испытателей Сергея Тарасюка (командир) и Валерия Епанчинцева, а также ведущего инженера по летным испытаниям Дмитрия Доманова. В мероприятии приняли участие Президент-Генеральный конструктор ГП «Антонов» Дмитрий Кива и Президент АО «Мотор Сич» Вячеслав Богуслаев — руководители предприятий-соразработчиков этой программы. После продолжавшегося более 1 ч полета самолет успешно приземлился на ЛИиДБ ГП «Антонов» в Гостомеле.

Статью об Ан-2-100 читайте на стр. 35.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Самолет ЯК-40. Фото, схема салона, отзывы, характеристики

ЯК-40 – региональный пассажирский самолет разработанный в СССР в КБ Яковлева.

ЯК-40 был разработан в 1964 году как замена устаревшему поршневому ИЛ-14. Кроме этого, он стал первым региональным лайнером с реактивными двигателями. Самолет получился очень надежным. Запас прочности, который вложили в него конструкторы, позволял ЯК-40 взлетать и садиться на неподготовленные аэродромы и грунтовые площадки.

Первый полет ЯК-40 совершил в 1966 году. Серийное производство самолета началось в 1967 году.

Салон Яковлев YAK-40 оборудован большими круглыми иллюминаторами и приемлемой звукоизоляцией. Пассажирские кресла расположены в конфигурации 2+2.

ЯК-40 может взять на борт от 27 до 40 пассажиров и перевезти их на расстояние до 2,500 км.

Производство самолета было прекращено в 1981 году. Всего было выпущено 1,011 лайнеров. Продолжением развития конструкции стал ЯК-42.

Схема салона ЯК-40:

Технические характеристики:

Код ICAO: YK40
Экипаж: 2 человека
Длина: 20,36 м
Размах крыла: 25,0 м
Максимальная вместимость: 27-40 пассажиров
Максимальный взлётный вес: 17,200 кг
Крейсерская скорость: 510 км/ч
Дальность полёта: 2,500 км



Самолеты авиакомпаний



aviado.ru

Як-40: первый реактивный самолет для местных авиалиний

Як-40 – реактивный советский пассажирский самолет, построенный специально для работы на местных авиалиниях. Эта машина – детище конструкторского бюро Яковлева, она была создана примерно в середине 60-х годов. Он стал первым пассажирским самолетом ОКБ Яковлева и первым в мире реактивным лайнером подобного типа. Поэтому эту машину можно смело назвать уникальной, а ее создание – важной вехой в истории отечественной авиации.

Самолет Як-40 впервые поднялся в небо в 1966 году, а уже на следующий год началось его серийное производство. Оно было развернуто на Саратовском авиационном заводе и продолжалось до 1981 года. За этот период было построено более тысячи машин подобного типа. Самолет множество раз проходил доработку и модернизацию, на сегодняшний день известно более десяти модификаций Як-40.

Среди пилотов этот авиалайнер получил прозвища «железный окурок» (за небольшой размер) или «истребитель керосина» (за значительный расход топлива). Однако, несмотря на такие эпитеты, летчики Як-40 любили. Да и было за что. Эта машина имеет отличные технические характеристики, она проста в управлении и очень надежна. Взлет и посадка Як-40 может осуществляться даже на небольшие полосы с грунтовым покрытием.

Все вышеперечисленные качества самолета по достоинству были оценены не только в Советском Союзе, но и за рубежом – Як-40 охотно экспортировался авиакомпаниями Африки, Азии, Латинской Америки и даже Европы. Он был сертифицирован в США и Британии, ну а первое появления советского реактивного ближнемагистрального авиалайнера произвело настоящий фурор в мире.

История создания

Когда мы говорим о пассажирских авиалайнерах, то первое, что приходит в голову, – это огромные самолеты, которые способны сотни пассажиров на тысячи километров. Однако большая часть пассажирских перевозок осуществляется на гораздо меньшие расстояния, которые редко превышают 500 км.

В начале 60-х годов в Советском Союзе задумались над обновлением парка пассажирских самолетов. В первую очередь «Аэрофлоту» нужен был новый самолет для работы на авиалиниях небольшой протяженности. Он был спроектирован в ОКБ Яковлева в 1964 году. Причем эти работы заняли всего лишь один год, и это особенно удивительно, учитывая, что до этого момента данное конструкторское бюро созданием пассажирских машин не занималось вовсе. Однако еще более примечательным был тот факт, что новый авиалайнер имел реактивные двигатели – до этого момента перевозки на местных авиалиниях осуществлялись самолетами с поршневыми или турбореактивными моторами.

Руководил разработкой Як-40 Евгений Георгиевич Адлер – первый заместитель Яковлева, который работал в КБ с середины 30-х годов и участвовал в создании таких знаменитых самолетов, как Як-3, Як-28 и Як-15.

К 1965 году был готов опытный образец машины, а первые взлет Як-40 состоялся 21 октября 1966 года. Серийные испытания авиалайнера были завершены в 1967 году, после чего начался его серийный выпуск.

Конструкторы изначально планировали создать максимально простой самолет, и с этой задачей они блестяще справились. К середине следующего десятилетия Як-40 почти полностью вытеснил с местных маршрутов устаревшие самолеты Ли-2, Ил-12, Ил-14, а в 1972 году он перевез своего семимиллионного пассажира. В 1988 году это количество увеличилось до 150 миллионов. В этот момент Як-40 эксплуатировался авиакомпаниями 18 стран мира.

Серийное производство машины было развернуто на Саратовском авиационном заводе, оно продолжалось до 1981 года. Оно было остановлено из-за перехода предприятия на выпуск среднемагистрального Як-42.

Если говорить о недостатках Як-40, то главным из них, несомненно, является высокий расход топлива. Хотя, в советское время на это не обращали особого внимания. В 90-е годы из-за отсутствия средств на приобретение новой авиационной техники Як-40 в России опять стал очень популярным и востребованным самолетом. Кроме того, цены на керосин в это время были довольно низкими. В целом же можно сказать, что решение о приостановке производства Як-40, принятое в 80-е годы, сегодня выглядит ошибочным. Установка на самолет более экономичных и экологичных двигателей могла устранить основные недостатки этой прекрасной машины.

В 90-е годы неоднократно предпринимались попытки модернизации Як-40. В первую очередь они были направлены на продление срока эксплуатации самолета, а также на повышение комфорта пассажирского салона и кабины пилотов. Хотя, были и исключения. Так, например, на Тбилисском авиационном заводе совместно с канадцами пытались создать двухдвигательный Як-40. Машину хотели оснастить более экономичными моторами американского производства и новой авионикой. Но в серию эта модификация самолета так и не пошла.

В новом тысячелетии Як-40 начали постепенно снимать с эксплуатации и заменять более современными лайнерами.

Як-40 в Европе и США

На Западе появление Як-40 вызвало настоящую сенсацию – ничего подобного в мире в то время не было. Поэтому этот самолет стал завсегдатаем авиационных выставок и шоу. На него обратили внимание эксперты и профильные издания. Советская машина обладала прекрасными характеристиками, поэтому неудивительно, что этот самолет вызвал серьёзный интерес у западных авиакомпаний.

О своем желании начать закупки Як-40 первыми заявили итальянцы, они же поспособствовали организации презентации машины в Европе. Проблема была в том, что Советский Союз не допускал западных экспертов на свои авиазаводы, а это нужно было для сертификации самолетов. Поэтому процесс затянулся, сертификат летной годности в Германии и Италии Як-40 получил только в 1972 году. Ранее, в 1970 году состоялся демонстрационный тур самолета по государствам Азии и Австралии. Машиной управляли советские и итальянские летчики. Всего же Италия приобрела 3 самолета, еще 2 авиалайнера купили немцы.

Советская сторона обращалась к компании «Боинг» с предложением совместной продажи и обслуживания самолета в Северной Америке, но по политическим причинам американцы от него отказались.

Як-40 в Африке, Азии и Латинской Америке

Гораздо бойче торговля самолетом шла в развивающихся странах, которые были традиционным рынком сбыта для советской авиационной техники. Тем более что он прекрасно подходил для местных условий. Для потенциальных заказчиков были организованы демонстрационные туры, которые сопровождались большим успехом. В целом же, простой и надежный Як-40 идеально подходил для работы в странах Третьего мира.

В Азии этот самолет эксплуатировался в Сирии, Афганистане, Вьетнаме и Камбодже. В Африке среди заказчиков советского авиалайнера были авиакомпании Анголы, Эфиопии, Замбии, Гвинеи и Мадагаскара. Если говорить о Латинской Америке, то Як-40 поставлялся на Кубу, Гватемалу и Гондурас.

Всего же иностранным авиакомпаниям было продано 125 Як-40.

Краткое описание конструкции

Як-40 выполнен по нормальной аэродинамической схеме, это трехмоторный низкоплан с двигателями, размещенными в задней части машины. Прямое крыло самолета имеет большое удлинение. Як-40 имеет Т-образное хвостовое оперение и трехопорное убирающееся шасси.

В носовой части машины расположена кабина пилотов, большую часть фюзеляжа занимает пассажирский салон, который может вместить от 24 до 32 человек. Грузопассажирская модификация, а также бизнес-вариант самолета имеет салон с меньшей вместимостью.

Вход в пассажирский салон осуществляется через откидной трап, который находится в задней части авиалайнера. Здесь же расположен и багажный отсек небольших размеров.

В состав силовой установки самолета входит три турбореактивных двигателя АИ-25, два из которых размещены в мотогондолах, а один – внутри фюзеляжа у основания хвостового оперения. Тяга каждого из них составляет полторы тонны. Подобная схема расположения моторов оказалась весьма удачной, поэтому позже она была использована и на других советских пассажирских лайнерах. В качестве дополнительной силовой установки самолета используется двигатель АИ-9.

Крыло самолета имеет площадь около 70 кв. метров, его механизация состоит из трех секций закрылков и двух секций элеронов. Конструкционно в состав крыла входит две консоли с одним лонжероном, набором нервюр и стрингеров.

Як-40 имеет шасси, состоящее из трех стоек, двух основных и передней. Каждая из них имеет по одному колесу достаточно большого диаметра и мягкую амортизацию. Это позволяет осуществлять посадку и взлет Як-40 даже с грунтовых ВПП.

В кабине находятся два места – для командира самолета и второго пилота. Однако при необходимости легко может быть установлено и третье кресло. Фонарь кабины обеспечивает отличный обзор обоим летчикам. Его стекла имеют электрический подогрев. Комплекс пилотажно-навигационного оборудования авиалайнера отвечает современным требованиям и позволяет использовать машину, как днем, так и ночью, осуществлять полеты в сложных метеорологических условиях. Автопилот облегчает работу пилотов, а радиометеолокатор «Гроза» позволяет обнаруживать грозовые фронты по курсу лайнера и обходить их.

Ресурс службы Як-40 можно без особых затруднений увеличить до 30 тыс. часов, что равняется примерно 25 годам. За время эксплуатации этой машины по разным причинам было потеряно 117 самолетов.

Характеристики

Макс. дальность полета, км1 800
Дальность полета с макс. загрузкой, км1 200
Макс. крейсерская скорость, км/ч510
Потолок, м8 100
ДвигателиАИ-25
Расход топлива, г/пасс.-км79,4
Кол-во кресел27-36
Длина салона, м7,7

comp-pro.ru

Первый советский пассажирский турбореактивный самолёт Як-40

Советский Союз первый решил проблему замены поршневых Ли-2, Ил-12 и Ил-14 и построил реактивный лайнер Як-40 для местных авиалиний, в то время когда западные перевозчики только пытались найти замену устаревшему DC-3

История создания

Ещё в середине 60-х годов стало ясно, что поршневые пассажирские самолёты безнадёжно устарели и требуется новый современный реактивный лайнер для региональных линий, который позволит заменить в этой области не только двухмоторные самолёты, но и ставший уже привычным Ан-2.

Спустя годы, стало ясно, что конкуренцию Ан-2 новый лайнер не составил, но успешно заменил старичков — поршневые Ли-2, Ил-12 и Ил-14. Решая задачу замены поршневых самолётов для ГВФ, А.С. Яковлев рассматривал различные варианты турбовинтовых машин, но в итоге пришёл к турбореактивному лайнеру, способному садиться на короткие грунтовые полосы порядка 700 метров.

Як-40

Постепенно родилась концепция традиционного по конструкции реактивного самолёта с прямым крылом, имеющим три турбореактивных двигателя, которые специально разработал для нового лайнера конструктор А.Г. Ивченко. Идея нескоростного реактивного самолёта, неприхотливого в эксплуатации и простого в обслуживании была для того времени передовой и задавала новое направление в авиастроении.

Воплощением в жизнь проекта занимался заместитель главного конструктора Ю.Г. Адлер, а ведущим инженером стал сын А.С. Яковлева — Сергей Александрович. Всего построили шесть прототипов реактивного лайнера, первый из которых поднялся в небо 21 октября 1966 года. Уже в 1968 году, после сертификации, получив обозначение как Як-40, эта турбореактивная машина 30 сентября выполнила первый рейс из Москвы на Кострому.

В настоящее время конструкция такого самолёта не представляет ничего особенного, но для того периода многие решения и идеи, воплощённые в неё, стали революционными.

Кабина пилота самолёта Як-40

Описание самолёта

Аэродинамическая компоновка Як-40 традиционная — эта схема моноплана с крылом низкого расположения и большого удлинения, с тремя двигателями в хвостовой части фюзеляжа. Самолёт отличался от прежних конструктивных решений своим Т-образным хвостовым оперением.
Силовая установка нового лайнера состояла из трёх турбореактивных двигателей Аи-25, расположенных следующим образом: в хвостовой части корпуса по бокам на пилонах находятся два двигателя, третий размещён внутри хвоста и имеет S-образный воздухозаборник. В законцовке хвостовой части фюзеляжа имелся конструктивный элемент, представляющий реверсивное устройство — это позволяло сделать все двигатели взаимозаменяемыми.

Вспомогательная силовая установка Аи-9 самолёта Як-40 применялась для автономного запуска основных двигателей и кондиционирования пассажирского салона вместе с кабиной экипажа во время длительной стоянки на аэродроме.
Шасси лайнера трёхопорное, основные опоры довольно прочные, амортизационные стойки с глубоким и мягким ходом имели колёса большого диаметра и позволяли эксплуатацию с любых грунтовых полос.

Самолёт Як-40 вид снизу

Кабина экипажа просторная, лётчики размещались рядом друг с другом, а между ними находился бортмеханик, контролирующий работу силовых установок и систем самолёта. Пассажирская кабина на первых серийных выпусках была рассчитана на 24 места, в последующем была доработана на размещение сорока пассажиров. Выход и посадка людей производился по трапу со ступеньками, который располагался в конце пассажирского салона и опускался вниз до земли.

За всё время производства реактивных лайнеров, конструкция претерпела большое количество переделок, например: установили дополнительные баки, поставили реверсивное устройство с двумя створками, конструктивно усилили шасси и многое прочее.

Самолёт Як-40

Технические и лётные характеристики Як-40

  • Длина самолёта — 29,36 м
  • Высота — 6,5 м
  • Площадь крыла — 70 м2
  • Вес пустого самолёта — 9850 кг
  • Максимальный взлётный вес — 17200 кг
  • Запас топлива — 3910 кг
  • Двигатели — 3 х ТРДД АИ-25
  • Номинальная тяга — 3 х 1120 кгс
  • Максимальная скорость — 546 км/ч
  • Скорость крейсерского режима — 510 км/ч
  • Дальность с максимальной загрузкой — 820 км
  • Потолок — 8 тыс. м
  • Длина взлётной дистанции — 850 м
  • Длина посадочной дистанции — 550 м с реверсом, 750 м без реверса
  • Количество пассажиров — до 40 чел
  • Экипаж — 3 чел.

VIP салон Як-40

Интересные факты

  1. В Московской области на гербе посёлка городского типа Быково имеется изображение самолёта для местных воздушных линий Як-40.
  2. Крышка люка и одновременно трап, по которому выходят и входят пассажиры — это оригинальное устройство в хвосте Як-40.
  3. В Грузии в детском саду города Рустави частный владелец установил настоящий Як-40 и сделал, на радость детям, внутри игровую комнату, оставив кабину пилотов с оборудованием такой, какой она должна быть на самом деле.
  4. Як-40 перевёз 7 миллионов пассажиров и налетал 150 миллионов километров ещё в 1972 году, а сколько он налетал и перевёз на настоящее время — никто не подсчитывал.
  5. Як-40 один из самолётов, у которого отсутствует багажный отсек, багаж при посадке складируется в вестибюле лайнера.
  6. За создание уникального самолёта Як-40 для местных воздушных линий, конструкторское бюро Яковлева в 1970 году получило Ленинскую премию.

Самолёт Як-40

Як-40 достаточно простой самолёт, расчитанный на персонал средней квалификации. Он является безопасным и надёжным в эксплуатации.

aviarf.ru

ЯК-40, история создания и эксплуатации

1. Что говорит реклама. ЯК-40.


















































Ссылка на сайт, автора книги
и идей, публикуемые на сайте издания при цитировании или перепечатке –

обязательна. Коммерческое переиздание без согласования
с автором и редакцией – запрещается.

Ждём
отзывов международных правозащитных организаций, юристов, политиков,
руководителей стран и парламентов,

влиятельных
людей, работников служб социальной защиты.

Предупреждение: Почтовые
адреса даются только для переписки на темы сайта и его публикаций.
Использование

фото с сайта http://www.aviatrans.ru/jak40.html
(с моим
дополнительным  форматированием)

ЯК-40 (YAK-40)

1.1. История проекта
и эксплуатации его детища.

К разработке самолёта
ЯК-40 в ОКБ А С Яковлева (в настоящее время авиационная
корпорация «Яковлев», но на проходной сохранена табличка ОКБ) приступили в апреле 1965 г с целью
замены на местных авиалиниях старых поршневых самолётов Ли-2, Ил-12 и Ил-14.

21 октября 1966
г. состоялся первый полёт опытного образца, который стал первым в СССР и в мире реактивным пассажирским самолётом, предназначенным для использования на
местных авиалиниях
. И первым из самолётов СССР, получивших сертификат лётной
годности в странах Запада, до появления подобной сертификации в СССР.

Этот самолёт стал первым отечественным самолётом,
получившим сертификаты лётной годности Италии
и ФРГ
.

ЯК-40 —первый
отечественный самолёт, сертифицированный по нормам лётной годности США

FAR-25 и Англии — BCAR. Работы по сертификации ЯК-40 ускорили организацию авиационного регистра в нашей стране, принятие норм лётной годности (НЛГС) и освоение нашей промышленностью ряда материалов
и агрегатов, соответствующих «западным» нормам.

Серийное производство
началось в 1968 г на авиационном заводе в Саратове.

В конце 1960-х заказы
на его экспорт появились из стран всех континентов.

Работами по
осуществлению поставок ЯК-40 за рубеж и его сертификацией руководил
заместитель главного конструктора А.А. Левинских.

Италия, первая
приобретшая ЯК-40, организовала показ высоких эксплуатационных качеств этой
машины. Пилотируемый русским (летчик-испытатель М.Г. Завьялов) и итальянским
лётчиками самолёт впервые совершил перелёт из Рима в Австралию. Маршрут преодолели без каких-либо
поломок и отказов. Французский журнал «Авиасьон мэгэзин» в апреле 1970-го
отмечал: «ЯК-40, оригинален по замыслу, по своим лётным характеристикам
и размерам. На Западе фактически нет сравнимого с ним самолёта. Его
можно лишь сопоставить с некоторыми американскими проектами, которые будут реализованы не раньше, чем
через несколько лет».



До создания ЯК-40 (фото с сайта справочник avia.ru) разработками
многоместных пассажирских самолётов фирма вообще
не занималась. Как известно, ОКБ А.С. Яковлева специализировалось, в
основном, на проектировании учебных, спортивных
самолётов и военных самолётов-истребителей. Время от времени
создавались и небольшие пассажирские машины.

Ещё в начале 1933-го
был создан АИР-5, в 1944-м — ЯК-8 для шести пассажиров, затем появились
четырёхместный ЯК-12 и десятиместный ЯК-16 в 1947-м. Уже для первых
пассажирских самолётов ОКБ была характерна предельно простая, лёгкая и
удобная в обслуживании конструкция с совершенными формами. Эти специфические
особенности перенесли на первый реактивный пассажирский самолёт для местных
авиалиний — ЯК-40, принесший фирме мировое признание.

Трёхдвигательный
реактивный лайнер с салоном на 32 пассажира и дальностью полёта
2200-2500 км получил высокую оценку
специалистов в разных странах. Его применение позволило заменить на внутренних
линиях устаревшие типы — ветеранов — Ли-2, Ил-12, Ил-14.

В октябре 1966-го
на ЯК-40 был выполнен первый вылет (лётчики-испытатели ОКБ А.Л.
Колосов и Ю.В. Петров). Руководил работами по созданию, постройке и доводке
Як-40 заместитель главного конструктора Е.Г. Адлер, который работал в ОКБ с
1932-го и занимался ещё в военные годы проектированием фронтового истребителя
ЯК-3 и его модификаций. Руководство лётными испытаниями осуществлял
заместитель главного конструктора К.Б. Бекирбаев. Лётные испытания поручили
Я.М. Галинскому, в то время работавшему начальником отдела лётных испытаний.
Он долгое время работал заместителем главного конструктора по лётным
испытаниям, а сейчас — ведущий инженер по ЯК-42.

ЯК-40 был первым
реактивным пассажирским самолётом ОКБ
, внёсшим на местные линии комфорт и
скорость.

В период 1966-го по
1980-й построено свыше 1000 (1011 ?)
экземпляров. Из них 122 (125 ?)
экспортированы в 18 стран.

Высокая надёжность и
энерговооружённость самолёта обеспечивали три двигателя ТРДД АИ-25.



Схема ЯК-40 с прямым
крылом обладает высокими характеристиками полёта и управляемости на малых
скоростях, в том числе и частичном или полном отключении двигателей. Она
получила развитие в первом варианте более совершенной реактивной машины для
ближних магистралей-ЯК-42,
рассчитанном на 120 пассажирских мест. Здесь, очевидно, подкупало и то
обстоятельство, что прямое крыло имеет относительно больший, чем
стреловидное, коэффициент подъёмной силы, что напрямую отражается и в экономии топлива при
сравнительно небольших скоростях и дальности полёта.



С 1991-го руководство работами по ЯК-40 и ЯК-42
осуществляет главный конструктор Алексей Гайратович Рахимбаев.



airwar.ru

1986-1996-2006

http://www.aviatrans.ru/jak40.html



Технические
характеристики

ЯК-40

ЯК-40Д

Максимальная
взлётная масса

16,1 т

17,2

Максимальная
посадочная масса

16,1 т

16,1 т

Максимальная
коммерческая нагрузка

2,72 т

3,240

Масса пустого
снаряженного самолёта

9,85 т

9,85 т

Масса самолёта
без топлива



6 т

Запас топлива

3910 литров

6000 литров

Максимальная
крейсерская скорость

510 км/ч

510 км/ч

Рабочий потолок

8100 км

8100 км

Дальность полёта с
максимальным запасом топлива

1800 км

2500 км

Дальность полёта
с максимальной коммерческой нагрузкой

(с резервами топлива)

1350 км



Потребная длина
ВПП (условия МСА, на уровне
моря)

1250 м

1250 м

Экипаж

3 человека

2 человека

Число пассажирских мест

ЯК-40

ЯК-40Д



в чартерном варианте

11, 16 или 20





в экономическом классе



12-20



в VIP варианте



8-16



максимальное

24-32

23-36



Габариты
самолёта







Размах крыла

25,0 м

25,0 м



Длина самолёта

20,36 м

20,36 м



Высота

6,5 м

6,5 м



Площадь крыла

70,0 м2

70,0 м2



Диаметр фюзеляжа

2,4 м

2,4 м



Пассажирский
салон:







— ширина

2,15 м

2,28 м



— высота

1,85 м

1,85 м



— длина

7,70 м

(7,07 — ?)

8,4 м



— объём

43,0 м3

49 м3



Первоначально
самолёт выпускался с взлётной массой 14,7 т и числом мест 27

Дальность
полёта составляла всего 710 км (с резервами топлива)

Позднее приступили к выпуску улучшенного
варианта с взлётной массой 16,1 т и числом мест 32.

На этой модификации удалось увеличить и
дальность полёта.

Уровень
шума

Соответствует требованиям главы
2 ИКАО



Силовая установка

Самолёт Як-40 оснащён тремя турбореактивными двигателями (ТРДД) АИ-25
Государственного предприятия Запорожского машиностроительного
конструкторского бюро «Прогресс»
им. Академика
А. Г. Ивченко: два двигателя установлены на пилонах в хвостовой части
фюзеляжа, третий внутри хвостовой части фюзеляжа и оснащён реверсивным устройством. Возможен
горизонтальный полёт с одним из трёх двигателей.

Турбореактивный двухконтурный двигатель АИ-25: (3×14,7 кН, 3×1500 кгс).

Взлётный режим (Н=0, М=0, условия МСА):



Тяга

1500 кгс

Удельный расход топлива

0,555 кг/час

Номинальный режим:



Тяга

1120 кгс

Крейсерский режим (Н=6000 м, 550 км/час):



Удельный расход топлива

0,83 кг/час

Расход авиатоплива

1150 кг/час

Пилотажно-навигационное
оборудование

Пилотажно-навигационное
оборудование позволяет осуществлять полёт днём и ночью, в простых и сложных
метеоусловиях и включает:

Автопилот АП-40

Курсовую систему ГМ.К-1Г

Авиагоризонт АГБ-ЗК  (ЛГБ-ЗК — ?)

Магнитный компас КИ-13

Два автоматических радиокомпаса АРК-9

Курсоглиссадную систему посадки СП-50

Радиовысотомер малых высот РВ-ЗМ

Связное
оборудование

В состав радиосвязного оборудования входят командные
радиостанции «Перо-11» (Р-860-11) или

радиостанции «Ландыш-5» и
«Балкан-5».

Установлен метеолокатор «Гроза».

Экспортные самолёты отличаются по составу
пилотажно-навигационного и бытового оборудования.

Комплектация пилотажно-навигационного и связного
оборудования может меняться в зависимости от модификации самолёта и по
желанию заказчика.

Описание
особенностей самолёта Як 40.

Проектируя
самолёт, ОКБ им. А. С. Яковлева заложило в его конструкцию избыточный
запас прочности.
Взлётно-посадочные характеристики самолёта позволяют эксплуатировать его с
грунтовых взлётно-посадочных полос. По внешней компоновке самолёт Як-40
представляет собой моноплан со свободнонесущим низко расположенным крылом,
убирающимся трёхопорным шасси с носовой стойкой, задним расположением
двигателей, средний из которых оснащён реверсивным устройством.

Самолёт имеет малую
удельную нагрузку на крыло, обладает большой подъёмной силой.

Самолёт оснащён тремя
турбореактивными двигателями АИ-25: два установлены на пилонах в хвостовой
части фюзеляжа, третий внутри хвостовой части фюзеляжа.

Большая
энерговооружённость машины обеспечивает взлёт с высокогорных аэродромов (до
2500 метров над уровнем моря) в условиях высоких температур.

Пассажирский салон самолёта Як-40 эконом класса позволяет принять на
борт 32 пассажира.

Модификации

фото с http://dir.avia.ru/aircrafts/950633352.shtml

Як
— 40Д

Самолет Як-40Д — имеет два
дополнительных топливных кессона, которые позволяют увеличить общую
максимальную ёмкость заправляемого топлива до 6 тонн. Як-40Д оборудован системой
централизованной заправки с дискретным топливомером для измерения количества
топлива в дополнительных кессонах и управления централизованной заправкой.

На него устанавливается аэронавигационное
оборудование для полётов по международным авиалиниям. Двигатели ТРДД АИ-25 (3 х 1500 кгс), 1 АИ-9 пусковой.

Самолёт Як-40 «Калибровщик» — вариант
для проверки работы наземных радиомаяков

Самолёты Як-40 «Аква«, «Лирос«,
«Метео«, «Фобос» и «Шторм«
— самолёты-метеолаборатории

Самолёты Як-40 — РЭО и Як-40-25 -
летающие лаборатории для испытаний и проверки радиоэлектронного оборудования

Самолёт Як-40/М-602 — летающая лаборатория
для испытаний чехословацкого двигателя М-602

Самолёт Як-40ТЛ — предлагаемый вариант с
двигателями Textron-Lycoming LF507-1N (2Х31,1 кН, 2Х3180 кгс) и авионикой
фирмы Рокуэл Коллинз.

Пассажирские самолёты строились в различных
вариантах, отличавшихся взлётной массой и нагрузкой.

Кроме того, имеются следующие модификации:

Як-40ДТС – десантно-транспортный и санитарный вариант;

Як-40К – грузопассажирский вариант с максимальной
коммерческой нагрузкой в чисто грузовой конфигурации 3200 кг;

В 1992 г. начались переговоры с американской
двигателестроительной фирмой Текстрон Лайкоминг о создании варианта самолёта Як-40Т1
с двумя ТРДД LF507.

(информация для удобства пользователей моего сайта собрана по публикациям.
Прямой информации изготовителя у меня нет)


www.fogrin.narod.ru

Як-40 — первый в мире реактивный самолёт для местных авиалиний



До второй половины шестидесятых годов все местные воздушные линии в нашей стране обслуживались лишь поршневыми самолётами или самолётами с турбовинтовыми двигателями. Постановление Совета Министров СССР о создании самолёта для замены Ил-12 и Ил-14 вышло в 1960 году.

Начало разработки реактивного пассажирского самолёта Як-40 обычно относят к 1964-65 годам, когда ОКБ-115 А.С. Яковлева приступило к проектированию машины в её окончательном варианте, но предыстория появления этого самолёта восходит к 1962 г., когда руководитель и генеральный конструктор ОКБ предложил разработать 20-местный пассажирский самолёт с тремя двигателями Р19-300 тягой по 1150 кгс.

Несколько позже этот проект был переработан под модную для того времени концепцию, которая с позиций сегодняшнего дня может показаться неоправданной. Яковлев предложил превратить Як-40 в самолёт вертикального взлёта и посадки (СВВП). Для этого в дополнение к маршевой силовой установке из трёх форсированных двигателей Р19-300 тягой по 1200 кгс предусматривалось использование шести подъёмных двигателей РД35-36 в двух блоках — по три в специальных гондолах на каждом полукрыле. В такой конфигурации самолёт мог перевозить до 10 пассажиров на расстояние до 600 км с крейсерской скоростью 500–550 км/ч. Число пассажиров могло быть увеличено до 20 в случае использования режима короткого взлета, при котором потребная длина ВПП чуть превышала 100 м.

Это предложение рассматривалось в Главном управлении ГВФ в сентябре 1963 года и нашло благоприятный отклик. Работа над Як-40 в варианте СВВП продолжалась ещё некоторое время. Был разработан ещё один проект. Он предусматривал использование двух маршевых ТРДД по бокам хвостовой части фюзеляжа в сочетании с восемью подъёмными двигателями РД-36-35, которые размещались в фюзеляже двумя группами по четыре впереди и позади 15-местной пассажирской кабины. Однако затем концепция пассажирского СВВП была отставлена в сторону.

Варианты Як-40 с вертикальным взлётом и посадкой — подъёмные двигатели в гондолах на крыле и спереди и сзади фюзеляжаГабаритный чертёж первоначального варианта Як-40 — без реверса тяги среднего двигателя

Як-40 стал первым в мире реактивным самолётом для местных авиалиний. Его опытный образец был построен в 1965 году, а в следующем году начались лётные испытания: 21 октября 1966 года состоялся первый полёт Як-40 с тремя ТРДД АИ-25. Пилотировали машину лётчики-испытатели Л. Колосов, Ю. В. Петров. Уже в 1967 самолёт был запущен в серийное производство на авиационном заводе в Саратове.

Конструкторы ОКБ Яковлева сумели разрешить очень трудную техническую проблему — сочетать короткий, всего 320—360 м, разбег самолёта перед взлётом и пробег после посадки с высокой крейсерской скоростью.

Самолёт Як-40 представляет собой цельнометаллический свободнонесущий моноплан с крылом трапециевидной формы. Крыло площадью 70 м2 прямое, трапециевидной формы в плане, переменной относительной толщины. Крыло не имеет центроплана, консоли стыкуются по оси фюзеляжа. Удлинение крыла — 8,93, стреловидность по линии 25% хорд равна нулю. Угол установки крыла +3°, угол поперечного «V» равен +5°30’. Крыло оснащено однощелевыми закрылками и двухсекционными элеронами, имеющими аэродинамическую компенсацию и весовую балансировку. Все секции закрылков кинематически связаны между собой. Углы отклонения закрылков — 20° на взлёте и 35° на посадке. Элероны отклоняются на 19° вверх и на 15° вниз. Внутренние секции элеронов снабжены триммерами.

В крыле размещены два топливных бака вместимостью до 1500 кг каждый. Хвостовое оперение Т-образной формы со значительным превышением над фюзеляжем.

Переднюю часть герметичного фюзеляжа типа полумонокок занимает двухместная пилотская кабина и отсек для электрооборудования. Средняя часть отведена под пассажирский салон и багажное отделение. Салон в зависимости от варианта загрузки рассчитан на 24—32 места. В хвостовой части фюзеляжа — небольшой багажный отсек и откидной трап, по которому пассажиры поднимаются в самолёт. Это сокращает время посадки и не требует аэродромных подвижных трапов. Шасси Як-40 трёхколесное. Главные стойки убираются в крыло по направлению к оси самолёта, передняя с управляемым колесом — в фюзеляж против воздушного потока.

Три двухконтурных двухвальных турбореактивных двигателя АИ-25 взлётной тягой по 1500 кг каждый установлены в хвостовой части самолёта. Два — в гондолах на горизонтальных пилонах по бокам фюзеляжа, третий размещён внутри хвостовой части с S-образным воздушным каналом. Такая компоновка силовой установки позволила освободить крыло для его механизации по всему размаху, снизила шум в салоне и облегчила уход за двигателями в повседневной эксплуатации.

Технические характеристики поздних версий*
 Экипаж3+1 бортпроводник
 Пассажировместимостьот 24 до 40 человек в зависимости от варианта компоновки
Длина, м21,19
Высота, м6,5
Размах крыла, м25,0
Площадь крыла, м270,0
 Масса пустого, кг 9 850*
 Взлётная масса, кг13 700 — 24 места
14 700 — 27 мест
16 100 — 32 места
 Макс. взлётная масса, кг 17 200 — 40 мест
 Макс. коммерческая нагрузка, кг2 720
 Масса топлива, кг3 910
 Силовая установка3 × ТРДД АИ-25
 Тяга номинальная, кгс 3 × 1 120
 Тяга взлётная, кгс3 × 1 500
Лётные характеристики
 Максимальная скорость, км/час580
 Крейсерская скорость, км/час 550
 Дальность полёта при макс. комм. нагрузке, км 820
 Дальность полёта при макс. заправке топливом, км 1 280
 Перегоночная дальность, км2 500
 Практический потолок, м6000 м (с пассажирами)
8000 м (перегоночный)
 Скороподъёмность у земли, м/сек 7
 Длина ВПП, м 1 400
 Длина разбега, м 820
 Длина пробега, м550 (с реверсом)
750 (без реверса)

Лётные испытания показали, что Як-40 уверенно продолжает взлёт при отказе любого из трёх двигателей, а горизонтальный полёт возможен даже с одним работающим двигателем. С полной коммерческой нагрузкой взлётный вес Як-40 немного превышает 13 т (вес пустого 9 т) в компоновке на 24 кресла, скорость максимальная — 5800 км/час, крейсерская — 550 км/час, практический потолок — 8 тыс. м.

Эксплуатация Як-40 в гражданской авиации СССР началась 30 сентября 1968 года, когда борт СССР-87675 совершил первый регулярный пассажирский рейс по маршруту Москва-Кострома. В последующие годы яковлевские лайнеры получили широкое применение на местных воздушных линиях в различных регионах Советского Союза. Так, в 1970 г. первыми в Восточной Сибири полёты на Як-40 начали в Братском авиапредприяти. Самолёт был поставлен на трассу Братск-Железногорск-Илимский. В 1969 г. на аэродроме Хорог специалисты ГосНИИ ГА провели на Як-40 № 0304 (СССР-87693) лётные исследования по определению возможностей его эксплуатации с высокогорных аэродромов. В 1971-м Як-40 уже работал на линиях Таджикистана. Особую сложность при этом представляли полёты ниже вершин гор вдоль ущелий и долин.

Начав в 1968 году с 11 машин, Аэрофлот в 1972 г. довёл число Як-40 на своих линиях до 232 бортов, а в 1975-м — до 542. Если в 1968 году было выполнено 1256 полётов, то в 1975 г. — почти 620 тыс., при этом перевезено около 17 млн. пассажиров. Всего же по состоянию на 1 января 1976 года самолёты Як-40 перевезли более 43,5 млн. пассажиров и 443 тыс. т грузов, выполнили 2 млн 85 тыс полётов общей продолжительностью около двух млн. часов, покрыли расстояние 882 млн. км. К тому времени эти лайнеры эксплуатировались в 59 базовых аэропортах и выполняли пассажирские перевозки более чем по 515 маршрутам, обслуживавшим 196 городов страны, где до 35% ВПП являлись грунтовыми. К 1980 году Як-40 осуществляли связь с 276 городами Советского Союза, выполняя перевозки по 669 регулярным маршрутам, и география полётов продолжала расширяться.

Для обеспечения возможности полётов в Европе на самолётах Як-40 предусматривалась установка дополнительного навигационно-пилотажного оборудования, которое позволяет выполнять полёты в соответствии с требованиями зональной навигации (BRNAV RNP-5):

  • системы спутниковой навигации (GPS),
  • системы предупреждения опасного сближения самолётов в воздухе (ТСАS),
  • системы раннего предупреждения близости земли (EGPWS).

Як-40 по шуму на местности соответствует требованиям гл.3 Приложения 16 к «Конвенции о международной гражданской авиации», том 1.

Модернизация

ФГУП СибНИА им. С. А. Чаплыгина реализует программу глубокой модернизации Як-40. Лёгкий цельнокомпозитный самолёт, являющийся модернизированным аналогом Як-40, новосибирские инженеры планируют поднять в воздух к концу 2017 года, а после запустить его в серийное производство. 29 ноября 2016 года в Новосибирске на аэродроме Ельцовка впервые взлетел самолёт-лаборатория Як-40 в двухдвигательной конфигурации.

Суть программы модернизации Як-40 заключается в доработке воздушного судна путём замены силовой установки АИ-25 на двигатель семейства TFE731 производства Honeywell. Для реализации проекта по ремоторизации Як-40 СибНИА создал на базе серийной машины 40-04, выпущенной в 1975 г. Саратовским авиазаводом, летающую лабораторию (регистрационный номер 87216). Текущая конструкторская документация на машину подразумевает оснащение самолёта двумя двигателями TFE731-3 со взлётной тягой около 1700 кгс каждый.

aviation21.ru

Як-40 — ЛТХ











































































Основные лётные данные

Для самолёта с максимальной взлётной массой

14850 кг

16100 кг

16800 кг

17200 кг


Длина разбега на ИВПП, м

630

755

800

850


Приборная скорость отрыва, км/ч

185

195

200

202


Вертикальная скорость набора высоты на номинальном режиме работы двигателей, м/с:


у земли

8,5

8

7,5

7


на высоте 6000 м

5,7

4,9

4,3

4


Время набора высоты Н=6000 м, мин

15,5

16,1

17,5

19


Истинная крейсерская скорость полёта на высоте 6000 м, км/ч

510

510

510

510


Истинная максимальная скорость полёта на высоте 6000 м, км/ч

568

558

548

546


Приборная скорость приземления с максимально допустимой посадочной массой, км/ч

175

180

185

192


Приборная скорость приземления с нормальной посадочной массой, км/ч

165

180

180

180


Длина пробега по ИВПП с нормальной посадочной массой, м:


с использованием реверсивного устройства

400

550

550

550


без использования реверсивного устройства

570

750

750

750


Посадочная дистанция с высоты 15 м до остановки


с использованием реверсивного устройства

700

840

840

840


без использования реверсивного устройства

930

1000

1000

1000

crown-airforce.narod.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
