Бомбардировщик ту 2: Ту-2: как в «шарашке» создавали один из лучших бомбардировщиков Второй мировой

Ту-2: как в «шарашке» создавали один из лучших бомбардировщиков Второй мировой

Бомбардировщик Ту-2

Многие специалисты не без оснований называют Ту-2 лучшим средним бомбардировщиком Второй мировой войны. Строить их начали в конце 1941 года, но первоначально выпускали небольшими партиями. В первые годы войны «Туполевы» в основном использовались для ведения дальней разведки. Ситуация изменилась только к лету 1944 года, когда самолеты стали более технологичными, получили более совершенные и мощные моторы. Их количество постоянно возрастало, появилась возможность проверить эффективность машин по их прямому назначению в действиях на Карельском перешейке, где противник создал узлы прочной долговременной обороны.

«Это послужило бы для Ту-2 отличным экзаменом на зрелость, — вспоминал командующий ВВС Александр Новиков. — Однако Сталин поначалу воспротивился этому. Он не хотел, чтобы гитлеровцы до Белорусской операции (операции «Багратион» по освобождению Белоруссии, несомненно, главной в 1944 году — прим.

В тюремном КБ

Примерно за пять лет до этих событий главный конструктор Андрей Туполев приступил к работе над проектом четырехмоторного дальнего пикирующего бомбардировщика, предназначенного для поражения крупных кораблей противника, — он получил обозначение «изделие 57». Но вскоре задание пересмотрели: требовался дальний фронтовой пикирующий бомбардировщик для действий на суше. Будущий самолет переименовали в «изделие 58».

На эту тему

К середине 1930-х годов Туполев являлся без преувеличения наиболее яркой фигурой отечественного самолетостроения. Созданные под его руководством самолеты — тяжелый бомбардировщик ТБ-3, скоростной бомбардировщик СБ, рекордная машина АНТ-25 — были известны во всем авиационном мире. Но волна репрессий не миновала и его, как и многих его подчиненных и коллег: 21 октября 1937 года Туполев, тогда главный инженер наркомата оборонной промышленности (эту должность он совмещал с руководством собственным ОКБ), был арестован НКВД по обвинению во вредительстве и принадлежности к контрреволюционной организации. Вместе с ним были арестованы многие ведущие специалисты Центрального аэрогидродинамического института (ЦАГИ) и ОКБ, а также директора ведущих авиационных заводов.

Пока шло следствие, в руководстве органами внутренних дел Николая Ежова сменил Лаврентий Берия. В январе 1939 года он написал Сталину, что «дело использования заключенных специалистов для проектирования объектов вооружений армии и флота не было поставлено на нужный уровень», и предложил создать Особый технический отдел НКВД, обеспечив его кадрами соответствующей квалификации и другими необходимыми условиями для успешного проведения этой работы. После этого арестованных начали свозить в специализированную тюрьму в подмосковном Болшеве, а потом стали распределять по разным тюремным НИИ и КБ, причем здесь в разное время находились танкисты, корабелы, артиллеристы, технологи…

«Меня вызвали к начальству, и получил я первое задание — составить список известных мне арестованных специалистов, — вспоминал впоследствии сам Туполев. — Откровенно говоря, я был крайне озадачен. Всех арестованных до меня я знал, а после? Не выйдет ли так, что по моему списку посадят еще бог знает сколько народу? Поразмыслив, я решил переписать всех, кого я знаю, а знал-то я всех. Не может же быть, чтобы пересажали всю авиапромышленность? Такая позиция показалась мне разумной, и я написал список человек на 200. И… оказалось, что за редким исключением все они уже за решеткой!»

Конструкцию крыла Ту-2 разрабатывал основоположник отечественной космонавтики Сергей Королев, тоже находившийся в заключении

Можно добавить, что в ходе следствия звучали самые дикие обвинения, якобы подтвержденные показаниями других, уже «изобличенных преступников». Туполев был осужден к 15 годам лишения свободы и пяти годам поражения в правах с конфискацией личного имущества. Его, кроме руководства антисоветской вредительской организацией, проводившей диверсионную вредительскую работу, обвинили в том, что с 1924 года он являлся агентом французской разведки и передавал за границу сведения, составляющие государственную тайну.

Шифр «103»

Для упорядочивания работ специалистов разделили на пять бригад, причем условия проживания заметно улучшились: более качественной стала пища, заключенным-москвичам предоставляли свидания с родными, хотя люди по-прежнему находились за колючей проволокой, под охраной. По мере продвижения работы над проектами требовалось станочное оборудование, и бригады стали переводить в Москву, в здание Конструкторского отдела сектора опытного самолетостроения. После переезда бригады авиаконструктора Владимира Петлякова, возник Спецтехотдел, или СТО, — специальное подразделение в структуре НКВД. Разрабатываемый Петляковым проект тяжелого двухмоторного истребителя получил обозначение «100». Впоследствии из «сотки» возник пикирующий бомбардировщик Пе-2 — самый массовый самолет в СССР в своем классе. Работа бригады Туполева получила шифр «103».

На эту тему

В задачу организованного на базе СТО нового ЦКБ-29 входило, как говорилось в постановлении, «выполнять задания правительства по созданию новой авиационной техники для нужд РККА». Для пользы дела рядом с осужденными теперь трудились вольнонаемные специалисты, которые обычно занимали вспомогательные технические должности — инженеров среднего звена, техников, чертежников. Стоит отметить, что, находясь в заключении, наши ведущие специалисты работали не за страх, а за совесть, свидетельством чему стали прекрасные самолеты Пе-2 и Ту-2.

Люди, объединенные общим делом, подобрались незаурядные: только в бригаде Туполева работало шесть профессоров, а возглавлял теоретические расчеты член-корреспондент АН СССР гидродинамик и механик Александр Некрасов, которого вскоре после освобождения избрали действительным членом Академии наук. Академиками, гордостью советской науки и инженерной мысли, стали впоследствии несколько сотрудников ЦКБ-29, как и сам Туполев, будущий трижды Герой Социалистического Труда. Дважды этого звания будет удостоен и основоположник отечественной космонавтики Сергей Королев, который в заключении возглавлял работу над крылом самолета «103».

Эскизный проект бригада Туполева подготовила в феврале 1940 года, он получил одобрение руководства ВВС, рекомендовавшего «всемерно форсировать работы над темой». В течение весны были согласованы многие вопросы будущего самолета, однако под впечатлением от испытания закупленных в Германии самолетов изменились требования к ряду проектов, в том числе и к «103-му».

Сборка второго прототипа серийного самолета Ту-2 («103У»), 1941 год

Тем временем, после согласования всех формальностей, морозным утром 29 января 1941 года, 80 лет назад, с подмосковного аэродрома Чкаловский впервые взлетел самолет «103», который пилотировал Михаил Нюхников. Доставленный сюда в сопровождении охраны, за ответственным моментом наблюдал главный конструктор. Вскоре стало ясно: машина с пулеметно-пушечным вооружением получилась современной, перспективной, быстроходной (на высоте 8000 м достигала скорости 635 км/ч, чем не могли похвастаться большинство опытных истребителей, а серийные И-16 разгонялись до 462 км/ч).

В деловой переписке имена заключенных, согласно принятому порядку, не упоминались; внешние документы, скажем, от военных адресовались начальнику ЦКБ-29 или его заместителю. Ситуация изменилась в середине июня 1941 года — впервые в письме упоминался «тов. Туполев», что, несомненно, было хорошим знаком. Катастрофа «103У», произошедшая 6 июля 1941 года из-за раскрутки винта мотора (погибли два человека — штурман и инженер), как ни странно, не повлияла ни на судьбы машины (ее решили запустить в серию), ни на судьбу главного конструктора — 21 июля Туполев вышел на свободу.

В Западной Сибири

Первоначально новый бомбардировщик решили строить в Воронеже, на заводе № 18. Это было старое, обеспеченное квалифицированными кадрами предприятие, но оно уже получило задание наряду с ДБ-3 (Ил-4) внедрить в серию дальний бомбардировщик Ер-2 и штурмовик Ил-2. Тогда план пересмотрели на более реальный и передали строительство «103» Омскому заводу. А уже в августе сюда в теплушках направилось несколько эшелонов ЦКБ-29; отдельно ехали вольнонаемные и недавно освобожденные с семьями, отдельно — заключенные под охраной. На платформах также вывозили из Москвы заводское оборудование и опытные самолеты.

Спецпроект на тему

Серьезная проблема состояла в том, что завода № 166 как такового еще не существовало. Он только создавался на основе эвакуированных заводов № 81 и 156, а также срочно присоединенных Омских авиаремонтных мастерских. Директором предприятия назначили полярного летчика Анатолия Ляпидевского, который после спасения челюскинцев был удостоен «Золотой Звезды» № 1 (впрочем, уже в сентябре его сменил другой управленец). 7 октября 1941 года Туполева назначили главным конструктором завода и вновь созданного ОКБ-166.

Зима 1941–1942 года в Западной Сибири выдалась холодной, снежной, голодной. В условиях нехватки рабочих рук, электроэнергии, станков, оборудования, продовольствия в Омске возводились производственные и вспомогательные цеха, до 60 жилых бараков, строился аэродром и одновременно велись работы по серийным машинам. Уже в феврале 1942 года из цеха завода № 166 вышел первый серийный бомбардировщик, который в следующем месяце переименовали в Ту-2.

Сборочный цех самолетов Ту-2. Завод 166, Омск. Июнь 1942 года

Положительные отзывы о машине поступили в Москву далеко не сразу; с октября 1942 года завод № 166 в Омске перешел на выпуск истребителей «Як», которых в то время очень не хватало нашим ВВС. До этого омичи построили 80 Ту-2, причем последнюю машину сдали уже в 1943 году. Впоследствии нарком авиапромышленности Алексей Шахурин не скрывал сожалений о принятом решении выпускать «Яки», считая его поспешным. Он писал: «Каждый день я звонил по телефону командиру дивизии, в которой испытывали Ту-2, узнавал об их участии в боях. Мне отвечали, что летчики отзываются о самолете высоко, боевые и летные качества бомбардировщика хорошие, он не только метко поражает наземные цели, но и успешно сражается с истребителями противника».

Незаменимый бомбардировщик

1943 год стал переломным в войне — Красная армия в тяжелых сражениях завоевала инициативу, гитлеровцы начали отступление. Стало ясно, в частности из результатов войсковых испытаний на Калининском фронте, что для обеспечения грядущих широкомасштабных операций Ту-2 был бы незаменим. По сравнению с самыми массовым Пе-2 сходной схемы он имел преимущество в скорости примерно на 30–40 км/ч, имел лучшие пилотажные качества, допускал полет на одном моторе при выходе из строя второго, имел более мощное оборонительное вооружение, почти вдвое большую дальность полета и втрое превосходил по максимальной бомбовой нагрузке (3000 кг против 1000 кг), причем бомбы типа ФАБ-1000 могли загружаться в бомбоотсеки, чего не допускал Пе-2.

На эту тему

Следовало как можно скорее восстановить их производство, причем в улучшенном варианте Ту-2С. Коллектив под руководством Туполева проделал большую работу по упрощению конструкции и производства, облегчению обслуживания. В результате трудовые затраты на выпуск одной машины сократились приблизительно на 20%, повысилась надежность и живучесть бомбардировщика. Установка более мощных моторов обеспечила дополнительный прирост скорости (до 547 км/ч на высоте 5400 м), было усилено оборонительное вооружение.

Началу нового этапа истории самолета послужили вышедшее 17 июля 1943 года постановление ГКО и приказ наркомата авиапромышленности о необходимости освоить производство Ту-2С на московском заводе № 23, а через четыре месяца правительство потребовало форсировать темпы выпуска. Если в том году военным сдали лишь 16 машин, то в 1944 году — уже 378. Наращивание производства позволило сформировать новый 6-й бомбардировочный корпус упоминавшегося полковника Ивана Скока, три дивизии которого (113, 326 и 334-я) на заключительном этапе войны сражались на «Туполевых», громили остатки гитлеровских войск в Берлине.

После окончания войны к выпуску самолетов Ту-2С подключились новые заводы в Иркутске и Москве, вновь их стали делать в Омске. Кроме базового варианта самолет выпускался теперь в модификациях «разведчик», «торпедоносец», «учебный». До 1952 года построили 2525 экземпляров, а вариантов применения было еще больше. «Туполевы» оставались на вооружении ВВС армии и флота до середины 1950-х годов, когда их сменили реактивные бомбардировщики Ил-28.

Автор выражает благодарность директору музея ПАО «Туполев» Владимиру Ригманту

ОАК :: Бомбардировщик Ту-2

Один из лучших бомбардировщиков Великой Отечественной войны Ту-2 был создан Андреем Николаевичем Туполевым в «шарашке» — закрытом конструкторском бюро НКВД (ЦКБ-29), куда его отправили после ареста по обвинению в контрреволюционной деятельности.  Кроме Туполева, в заключении работали авиаконструкторы Мясищев, Королев, Петляков — последний разработал в этих стенах свой знаменитый Пе-2.

Первоначально Ту-2 задумывался как четырехмоторный морской пикирующий бомбардировщик, предназначенный для нанесения точечных ударов по кораблям противника в открытом море и в местах их базирования. Позднее его функционал переиграли: из «моряка» он превратился в двухмоторный сухопутный фронтовой бомбардировщик, с местом для 4-х членов экипажа – пилота, штурмана-бомбардира, стрелка и стрелка-радиста.
В феврале 1940 года был проработан эскизный проект, а в августе того же года уже были сданы рабочие чертежи. Первые испытательные полеты продемонстрировали отличные характеристики – скорость 547 км/ч с потолком 9,5 тысячи метров. Серийные машины стали поступать на фронт с  середины 1942 года.

Большая бомбовая нагрузка (до 3 тонн), мощное оборонительное вооружение (три пулемета УБТ и две пушки ШВАК), надежная бронезащита экипажа, простота пилотирования и общая надежность конструкции выделяли эту машину среди прочих самолетов того периода. Ту-2 мог продолжить полет даже на одном работающем двигателе, что высоко оценили летчики.

Летные данные и оборонительное вооружение были настолько хороши, что первое время Ту-2 могли летать на боевые задания группой и в одиночку без истребительного прикрытия. Да и позднее на перехват туполевских машин отправлялись только самые маститые воздушные асы Люфтваффе.

Пикирующие бомбардировщики Ту-2 принимали участие в Курской битве, в Белорусской наступательной операции, наносили удары по крупным опорным пунктам Кёнисберга и Берлина в 1945 году.

Советский Союз продолжал выпуск Ту-2 на Казанском авиазаводе в течение 7 лет после Победы, всего было выпущено более 2,5 тысяч машин, часть из них поставлялась в Китай. В СССР самолеты эксплуатировались до начала 1950-х гг, вплоть до перевооружения ВВС на реактивную авиацию.

Ту-2. Боевое применение

Первый этап: войсковые испытания в 1942/43 г.г.

Первые три серийные Ту-2, выпущенные заводом № 166, попали на Калининский фронт в сентябре 1942 года. Машины оказались в составе 3-й воздушной армии, которой командовал генерал-полковник М.М. Громов. Вместе с самолетами на фронт прибыла группа специалистов во главе с Д.С. Марковым, который отвечал за внедрение и эксплуатацию Ту-2. Свою боевую карьеру бомбардировщики начали на аэродроме Мигалово под Калинином 14 сентября 1942 года.

В полетах участвовали как летчики-испытатели, так и фронтовые пилоты. В ходе войсковых испытаний машины совершили 25 боевых вылетов, в среднем по одному вылету в сутки. В ходе вылетов Ту-2 подвергались угрозе как со стороны зенитной артиллерии, так и истребительной авиации противника. Впрочем, тройка бомбардировщиков всегда летала с надежным прикрытием, поэтому угроза со стороны истребителей была меньше.

Одной из наиболее успешных операций было уничтожение склада ГСМ и боевой техники в районе деревни Тростино. Первые налеты на склад совершили бомбардировщики Пе-2, сбросившие на цель бомбы Ф АБ-100. Однако эти бомбы оказались слишком слабыми. Тогда на цель направили Ту-2, несших бомбы ФАБ-1000. Бомбардировщики в этом вылете прикрывали десять ЛаГГ-3. Их пилоты получили приказ прикрыть бомбардировщики любой ценой. Во время налета отряд перехватила девятка Bf 109. ЛаГГам удалось связать боем большинство «мессеров», но несколько немецких истребителей прорвались к Ту-2. Однако благодаря умелым действиям бортстрелков и летчиков-истребителей атаку удалось отбить без потерь со стороны Ту-2. Бомбардировщики прицельно отбомбились и уничтожили склад, а затем благополучно вернулись на базу.

Фронтовые пилоты очень высоко оценили Ту-2. Они подчеркивали высокую эффективность самолета, способных сбрасывать на цель бомбы большой маесы, мощное оборонительное вооружение, легкость в пилотировании и высокие летные качества.

Пилотировать Ту-2 было гораздо легче, чем Пе-2. Самолет без труда мог лететь только на одном двигателе. Впечатление от самолета портила лишь низкая надежность двигателей М-82.

Пока на фронте продолжались испытания тройки Ту-2, в Омске на базе завода № 166 началась подготовка пилотов для нового бомбардировщика.

Первыми самолеты Ту-2 получили 132-й ОБАП (отдельный бомбардировочный авиаполк) и 12-й БАП. Весной 1942 года сформировали специальную учебную часть, в которой готовились экипажи для Ту-2.

132-й ОБАП направили в Омск на переформирование и переподготовку в апреле 1942 года. До этого времени полк летал на СБ, Ар-2 и Пе-2. Поскольку полк стал первой частью, оснащаемой новыми бомбардировщиками, туда направили несколько сотрудников ОКБ Туполева и НИИВВС. Среди них были летчики-испытатели А.Д. Перелет и В.Н. Терещенко, заводской пилот Ю.Г. Пауль. Они стали инструкторами, обучая личный состав полка и одновременно облетывая новые машины.

Подготовка 132-го ОБАП завершилась в сентябре 1942 года. Полк получил 29 Ту-2 и, возглавляемый подполковником А. Хлебниковым, отправился на Калининский фронт. Полк участвовал в боевых операциях с 5 ноября 1942 года по 1 января 1943 года. Летчики наносили удары по целям во фронтовой зоне и в тылу противника в районе Смоленска, Витебска, Великих Лук и др. Затем полк перебросили на Юго-Западный фронт, где он действовал до 13 апреля 1943 года. Деятельность 132-го ОБАП представляла собой продолжение войсковых испытаний Ту-2 и имела большое влияние на дальнейшую судьбу бомбардировщика.

В апреле 1943 года опыт деятельности полка обобщили в рапорте, дававшем всестороннюю оценку новому бомбардировщику. Всего полк произвел 93 самолето-вылета, в том числе 46 на Калининском и 47 на Юго-Западном фронте. 75 вылетов произвели на бомбардировку и 8 — на разведку. В 23 вылетах боевое задание было не выполнено, в том числе восемь раз из-за обнаружившихся технических проблем разной сложности, вплоть до отказа двигателя в полете. За время боевых действий 9 Ту-2 были потеряны или повреждены. Две машины не вернулись из боевого вылета, остальные потеряны в результате аварий или совершили вынужденную посадку на своей территории. К завершению своего боевого тура, 132-й ОБАП располагал 14 Ту-2, из которых восемь требовали заметы одного или двух двигателей. Всего за время, проведенное на фронте, полк сбросил на цели 386 бомб общей массой 6755 кг, в том числе 25 штук ФАБ-1000, девять ФАБ-500, 28 ФАБ-250 и 297 ФАБ-100.

Все бомбометания проводились из горизонтального полета. Особенно удачно проходила бомбардировка немецкого гарнизона в Великих Луках в конце декабря 1942 года, а также налеты на железнодорожные узлы Синельниково, Павлоград, Запорожье, Днепропетровск и аэродромы в Смоленске и Запорожье.

В сообщении Совинформбюро от 27 февраля 1943 года говорилось: «…уничтожено и сожжено 18 немецких бомбардировщиков». Этот налет был совершен с высоты 400 м бомбами ФАБ-100.

Несмотря на то, что полк летал днем и без прикрытия, немецким истребителям не удалось сбить ни одного Ту-2. Вообще, более серьезную угрозу представляли ненадежные двигатели М-82. Их аварии стали причиной 11 вынужденных посадок и прекращения десяти боевых вылетов. По разным причинам пришлось заменить 17 двигателей, еще восемь дорабатывали последние часы моторесурса.

Все самолеты, выпускаемые заводом № 166, шли на оснащение частей 3-й воздушной армии, действовавшей на Калининском фронте. Летчики отмечали превосходство Ту-2 над самолетами Пе-2 и Пе-3. На малых и средних высотах Ту-2 превосходил имеющиеся бомбардировщики в скорости на 100 км/ч и более, нес больше бомб (до 3000 кг). Немаловажным плюсом было и то, что Ту-2 мог свободно лететь с одним работающим двигателем.

Однако Ту-2 никогда не использовался в качестве пикирующего бомбардировщика. Позднее с самолетов сняли аэродинамические тормоза и вовсе отказались от идеи использовать его в роли пикировщика. В войну пикирующим бомбардировщиком был Пе-2, а Ту-2 стал чистым средним бомбардировщиком.

Командующий ВВС генерал А.А. Новиков написал Сталину письмо, в котором подчеркивал необходимость начать массовый выпуск бомбардировщиков Ту-2. Однако просьба генерала опоздала. К тому времени уже появился приказ, предписывающий заводу № 166 перейти к выпуску истребителей. К выпуску Ту-2 вернулись через год, когда Красная Армия начала стратегическое наступление по всем фронтам, и появилась необходимость в бомбардировщиках, способных доставлять на большие расстояния большую массу бомб.

Тем временем в Омске сформировали и отправили на фронт следующие полки.

2-й ДРАП (Дальний разведывательный авиаполк) получил четыре Ту-2, в том числе три в разведывательном варианте. Полк летал на Пе-3, которые выступали в роли скоростных разведчиков. За заслуги при выполнении особо важных заданий Верховного командования полк получил звание гвардейского и стал называться 47-й ГДРАП.

В ходе боев, вошедших в историю как ликвидация Демянского котла, пилоты 47-го ГДРАП ежедневно фотографировали укрепления противника. Для перехвата советских разведчиков немцы привлекли группу Fw 190, и полк нес тяжелые потери. В этой ситуации на фоторазведку переднего края обороны в районе Старой Руссы вылетел Ту-2, пилотированный В.Ф. Столяровым. На обратном пути самолет был перехвачен шестеркой Fw 190 и сбит. Из всего экипажа уцелеть удалось только штурману. Три оставшихся в полку Ту-2 совершали разведывательные вылеты в район аэродрома в Адрианополе. К маю 1943 года тройка Ту-2 совершила больше самолето-вылетов, чем все 29 Ту-2 132-го ОБАП вместе взятые.

В мае 1943 года 132-й ОБАП отвели в тыл. Десять Ту-2 из состава полка перевели в 47-й ГДРАП. Восемь других Ту-2 отправили ремонтироваться на завод, а оставшиеся семь распределили по фронтовым аэродромам.

Разведывательные Ту-2 доставляли много проблем немецкому командованию, которое стремилось любой ценой уничтожить опасные машины. В свою очередь, советские пилоты имели четкий приказ уничтожить самолет в случае посадки на территории противника.

Кроме разведывательных заданий экипажи Ту-2 из 47-го ГДРАП вылетали на бомбардировку районов скопления железнодорожного подвижного состава противника в Витебске, Борисове и Минске. Хорошее оборонительное вооружение позволяло Ту-2 отражать атаки немецких истребителей. В мае 1943 года экипаж В.Н. Терещенко во время налета на Минск отбил атаку четырех истребителей Bf 109.

47-й ГДРАП летал на Ту-2 весь 1943 год, а потом получил Ту-2С.

В декабре 1942 года из Омска вылетел оснащенный Ту-2 12-й БАП, который потом также действовал на Калининском фронте вплоть до конца 1943 года, когда потрепанный полк отвели в тыл на пополнение.

18 Ту-2 находилось в составе 285-й БАД, сыгравшей заметную роль в битве на Курской Дуге.

В 1942/43 г.г. самолеты Ту-2 составляли всего долю процента от общего числа советских бомбардировщиков. На фронте действовало всего 63 машины из числа выпущенных заводом № 166. Эти бомбардировщики оставались в частях до начала 1944 года, когда начали поступать новые Ту-2С.

Второй этап: массовое применение Ту-2 на заключительном этапе войны

Первые серийные Ту-2 2М-82ФН весной 1944 года поступили в 47-й ГДРАП, который уже имел большой опыт эксплуатации туполевских бомбардировщиков. Главное командование Красной Армии готовило очередные наступления, и полк получил задание сфотографировать Берлин. Экипажи летали на Берлин с аэродрома, расположенного в районе Смоленска. Нужная дальность обеспечивалась с помощью подвесных топливных баков. Задание удалось выполнить к 24 апреля 1944 года. Полеты над Берлином полк возобновил уже весной 1945 года. В эти дни Ту-2 столкнулись с немецкими реактивными истребителями Me 262, но «швальбе» так и не смогли сбить ни одного Ту-2.

Первое массированное применение Ту-2 имело место летом 1944 года. К этому времени бомбардировщики данного типа находились на вооружении трех полков из 334-й БАД: 12-й БАП, 132-й БАП и 454-й БАП.

12-й БАП получил первые Ту-2 в конце 1943 года, а освоение машин проводил на аэродроме Кубинка под Москвой. В конце апреля 1944 года полк был полностью укомплектован и включен в состав 334-й БАД.

В апреле 1944 года 132-й БАП, действовавший на Юго-Западном фронте, отвели в тыл на переформирование и перевооружение. В июне 1944 года полк также вошел в состав 334-й БАД.

В начале июня 1944 года в 334-й БАД было три полка, насчитывавших 87 Ту-2. Дивизию перебросили на Ленинградский фронт. Сталин первоначально противился этому плану. Он не хотел, чтобы противник узнал до начала Белорусской о том, что Красная Армия располагает целой дивизией новых бомбардировщиков. Однако командованию ВВС удалось переубедить Верховного, и он дал добро на использовании 334-й БАД на Карельском полуострове. При этом Сталин приказал командующему ВВС А.А. Новикову, чтобы тот «стерег дивизию как зеницу ока», и постоянно интересовался успехами 334-й БАД.

Накануне начала выборгской операции, 8 июня 1944 года, советская авиация совершила три массированных налета на позиции противника. А.А. Новиков докладывал: «334-я БАД потерь не понесла, полеты совершала в течение дня, поставленные задачи выполнила отлично». Например, 12-й БАП совершил до 700 самолето-вылетов в район линии Маннергейма. 17 июля 1944 года 59 бомбардировщиков Ту-2 совершили налет на железнодорожный узел в Выборге. Летчики 132-й БАП кроме бомбардировок вылетали и на разведку в район Лодейного Поля. Немецкая авиация проявляла небольшую активность, поэтому потерь в воздушных боях бомбардировщики не несли. Командующий Ленинградским фронтом даже приказал бомбардировщикам действовать днем без истребительного прикрытия. Истребители просто блокировали район деятельности бомбардировщиков. Финская авиация вообще заметной боевой силы не представляла. Соколы Сталина успешно нейтрализовали и без того малочисленные финские истребители. Пилоты «ильмавоймат» ни разу не приблизились к Ту-2 на расстояние выстрела. Те, небольшие потери, что несли полки, были вызваны исключительно огнем зенитной артиллерии. Среди немногих потерь оказался экипаж командира 2-й эскадрильи 12-го БАП А.А. Шумейко, сбитого в районе линии Маннергейма.

За успешные действия 334-я БАД получила почетное звание «Ленинградская», а многие летчики были представлены к правительственным наградам.

С началом операции «Багратион» весной 1944 года 334-я БАД была переброшена на 3-й Белорусский фронт, в составе которого действовала до середины июля. Экипажи летали очень активно, беря на борт до 3000 кг бомб, едва это позволяла делать тактическая ситуация.

В июле 334-я БАД передислоцировалась на 1-й Прибалтийский фронт, где сражалась до января 1945 года. Экипажи бомбили цели в районе Тильзита, Шяуляя, Митавы, Лиепаи и Клайпеды.

Уже в первые месяцы массированного применения Ту-2 стала очевидной высокая эффективность бомбардировщика. Но дали о себе знать и недостатки: конструктивные и эксплуатационные. Бомб большой массы часто не было на складах, а взлетно-посадочные полосы были коротковаты. Кроме того, часто приходилось летать достаточно далеко. Все это снижало эффективность самолета. Средняя бомбовая нагрузка составляла 1200 кг и лишь позднее ее удалось поднять до 1350 кг.

Во время всех вылетов Ту-2 сопровождали истребители: Як-9 и «Аэрокобра». Несмотря на прикрытие, немецким истребителям удавалось прорываться. Всего за три месяца боев немецким истребителям удалось сбить 10 и повредить 14 Ту-2. Целью немцев были прежде всего выпавшие из строя самолеты. Кроме того, немцы нащупали мертвые зоны в задней полусфере. Встал вопрос об усовершенствовании пулеметных установок.

Немецкая зенитная артиллерия за те же три месяца сбила 7 Ту-2. В среднем потери были минимальны: 1 самолет на 465 самолето-вылетов. В 1944 году советские ВВС не досчитались 77 Ту-2, в том числе 45 машин составили боевые потери, 18 потеряно вследствие аварий и катастроф, а 14 списаны, как выработавшие ресурс.

В начале 1945 года бомбардировщики Ту-2 состояли на вооружении 334-й БАД, действовавшей в составе 3-й воздушной армии на 1-м Прибалтийском фронте (111 машин), а также 326-й БАД из 4-й воздушной армии 2-го Белорусского фронта (94 машины). Кроме того, Ту-2 находились в составе 47-го ГДРАП.

279 самолетов Ту-2 составляли 9% от общего парка бомбардировочной авиации в начале 1945 года. Это процентное соотношение сохранилось до конца войны. Как следует из приведенных цифр, Ту-2 не стал основным средним советским бомбардировщиком, каким оставался Пе-2. При этом, хотя Ту-2 проектировался как пикирующий бомбардировщик, в отличие от Пе-2, никогда в этой роли не применялся, оставаясь средним бомбардировщиком, предназначенным для бомбардировки с горизонтального полета.

В конце войны 334-я и 326-я БАД входили в состав 6-го БАК (бомбардировочного авиакорпуса) генерала И.П. Скока. Корпус бомбил цели в районе Варшавы, Олштына, Гданьска, Кенигсберга и др. Летчики 334-й ИАД особенно отличились во время бомбежек Кенигсберга. Совместно с экипажами из 18-й воздушной армии они атаковали немецкие позиции, батареи зенитной артиллерии, аэродромы и укрепления.

Завершив налеты на Кенигсберг, 334-я БАД в составе 6-го БАК вошла в состав 1 -го Белорусского фронта и приняла участие в Берлинской операции. Ту-2 бомбили пункты сопротивления противника в центре города, а также участвовали в непосредственной поддержке штурмовых групп.

Ту-2 в войне с Японией

После разгрома Германии, в августе 1945 года 6-й БАК перебросили на Дальний Восток, где ему довелось участвовать в войне с Японией. С 8 августа по 3 сентября корпус действовал в составе Забайкальского фронта, уничтожая части квантунской армии. Летчики проводили разведку и бомбили противника в Манчжурии (Харбин, Мукден, Цицихара). После завершения боевых действий 6-й БАК перебазировался на Сахалин.

На Ту-2 летала также 113-я краснознаменная Ленинградская ОБАД резерва Верховного главнокомандования. Дивизия до декабря 1944 года летала на Ил-4, а к марту 1945 года перешла на Ту-2. В марте 1945 года 113-я ОБАД, в составе которой было три полка (5-й, 815-й и 836-й БАП), была переброшена из-под Москвы в Познань для участия в Берлинской операции. После капитуляции Германии дивизия всего за трое суток совершила гигантский скачок на Дальний Восток, совершив перелет с восемью промежуточными посадками длиной 10000 км.

Полки дивизии заняли базы в Монголии и оттуда активно действовали против японских войск. Дивизия вошла в состав 7-го БАК 12-й воздушной армии. За период с 9 августа по 3 сентября дивизия совершила около 1600 боевых самолето-вылетов. Бомбардировщики разрушили хайларский укрепленный район, были уничтожены резервы противника, мосты, железнодорожные узлы и станции.

Командование ВВС резюмировало: «в боевых условиях самолет Ту-2 хорошо показал себя как фронтовой бомбардировщик».

За создание и организацию серийного выпуска бомбардировщика Ту-2 А.Н. Туполев был в 1943 году награжден Сталинской премией 1-й степени, в 1944 году — орденом Отечественной войны 1-й степени и орденом Суворова 2-й степени, а также был произведен в генерал-майоры инженерно-технической службы. В 1945 году Туполев стал Героем Социалистического Труда.

Источники

• » Ту-2.» /Война в воздухе № 67./

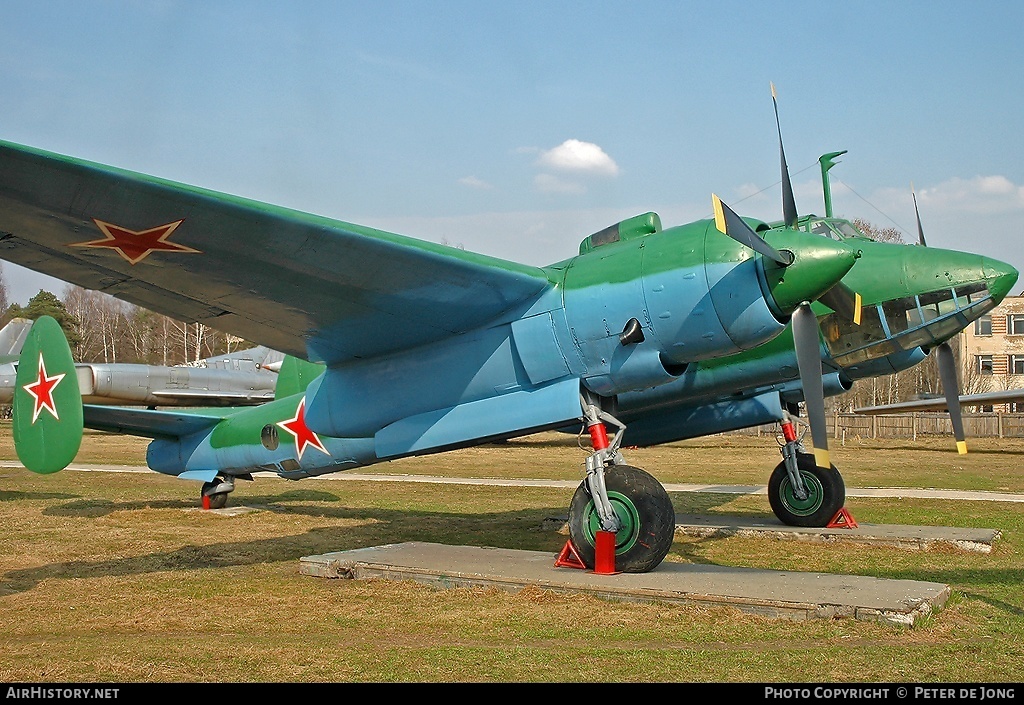

Центральный музей Военно-воздушных сил | Самолет Ту-2

 Фронтовой пикирующий бомбардировщик Ту-2

Созданный в СССР в канун Второй мировой войны конструкторским бюро А. Н. Туполева. В ночь с 9 на 10 января 1941 первый опытный экземпляр «самолета 103» (номер бригады Туполева в тюремном КБ) доставили на Щелковский аэродром, а 29 января 1941г. Летчик – испытатель М.А. Нюхтиков впервые поднял машину в воздух, впоследствии ставшую лучшим советским бомбардировщиком Второй мировой войны. На заводе№ 166 в Омске началась подготовка к серийному выпуску. В марте 1942г вышел приказ наркома авиационной промышленности о присвоении самолету 103 индекса Ту-2- в честь его создателя. За годы войны с начала первого боевого применения осенью 1942г., когда 1-й авиационный полк с заводского аэродрома вылетел на фронт, было построено 2527 самолетов Ту-2 различных модификаций.

Самолет Ту-2 цельнометаллический фронтовой бомбардировщик, с убирающимися шасси, закрытыми кабинами и двухкилевым оперением, с двумя двигателями АМ-34 конструкции А.М.Микулина водяного охлаждения мощностью 1400 л.с. каждый. Максимальная скорость 610км/час, Потолок -9900 м. Дальность – 2000 км. Но из-за нехватки двигателей АМ-34 был перепроектирован по двигатель серийный воздушного охлаждения АШ-82 ФН мощностью 1850л.с.

В 1943г. Самолет Ту-2ВС (войсковой стандартный) был запущен в серию. Максимальная скорость 547 км/час. Потолок -9500м. Дальность полета- 2100км. Экипаж 4 человека. Вооружение: 2 неподвижные пушки калибром 20 мм по 150 снарядов на каждую для защиты передней полусферы и 3 турельных подвижных пулемета калибром 12,7мм с боезапасом по 250 патрон каждый. Бомбовая нагрузка 1000-3000кг. Кабины были хорошо защищены от пуль и осколков броневыми плитами, общая масса брони -244кг. Экипаж- четыре человека.

Самолет выпускался и с 57 мм пушкой, с устройством «Параван» для отсечки аэростатов заграждения. Строился и для дальней авиации.

В 1944году авиадивизия особого назначения на Карельском фронте совершила три массированных налета на доты линии Маннергейма, заставив навсегда замолчать многие огневые точки. В Белоруссии, её мощные удары сполна ощутили на себе немецкие солдаты из группы армии «Центр». Самолеты успешно воевали в Польше и Восточной Пруссии, участвовали в освобождении Варшавы, громили форты Кенигсберга. Участвовали в Берлинской наступательной операции, уничтожали последние очаги сопротивления гитлеровцев.

Известные лётчики (экипажи), сражавшиеся на Ту-2

Чесноков Ф.С., Гаврилов В.Я., Скок И.Л., Лебедев В.С. и многие другие. Первым боевым заданием Федора Чеснокова на новом участке фронта стало фотографирование полосы укреплений противника на Зееловских высотах. Затем последовали бомбардировочные полеты на выявленные цели. «Видимость – ужасная! Полку дважды пришлось возвращаться, не выполнив задания. На 1500 метрах видно только под собой; один самолет еще может выполнить задание, но не полк. В одном из вылетов самолеты атаковали 16 немецких истребителей, а сопровождение у нас – 4 «Яка». Отстреливались из пушек — и после боя ни одной царапины».

В 1946 году на самолет-бомбардировщик Ту-2 впервые в нашей стране были установлены первые реактивные двигатели НИИ-1. Самолет получил наименование Ту-12. В феврале 1948 года были проведены государственные испытания модифицированных самолетов с антиобледенительным устройством и 4-х лопастными винтами АВ-9вф-2. Ту-2 служил в составе советских ВВС вплоть до начала 1950-х годов, когда на смену ему пришел реактивный Ил-28.

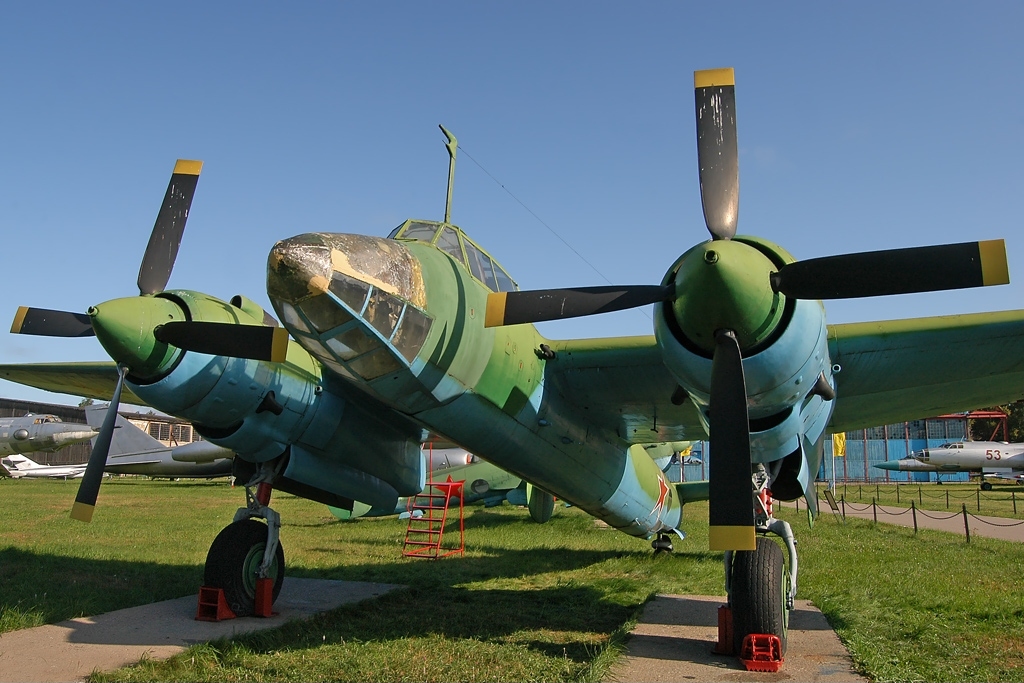

Находящийся в музее самолет получен в ветхом состоянии без двигателей 21 ноября 1958г. из п/я 3910. В музей доставлен буксировкой тягачом по шоссе.

Реставрирован ремонтной группой ОКБ А.Н. Туполева совместно с сотрудниками реставрационной мастерской Музея ВВС в 1974-1975г.г.

Как создавался и применялся бомбардировщик Ту-2.. Самолеты. Герои неба

Фронтовой бомбардировщик Ту-2, также известный как АНТ-58 или самолёт «103» считается многими историками лучшим самолетом данного класса Второй мировой войны. Он был создан под руководством патриарха отечественного самолетостроения А.Н. Туполева необычных обстоятельствах – главный конструктор находился с осени 1937 г. в тюрьме по абсурдному обвинению во вредительстве, принадлежности к контрреволюционной организации, передаче секретных чертежей иностранной разведке.

Вслед за Андреем Николаевичем были арестованы его ближайшие сподвижники, на опытном заводе ОКБ несколько раз менялось руководство. Вскоре руководство НКВД решило на базе бывшей трудовой колонии в подмосковном Болшево создать специальную тюрьму, где бы трудились заключенные – специалисты по самолетостроению, кораблестроению, вооружению и пр. В апреле 1939 г. в Болшево перевели и Туполева, поставив во главе группы конструкторов, которым поручается спроектировать дальний пикирующий бомбардировщик для нанесения точечных ударов по кораблям противника в открытом море и в местах базирования.

Самолёт должен был иметь высоту полёта не менее практических потолков истребителей вероятного противника, которым тогда считалась Великобритания, и скорость полёта, близкую к ним; возможность скоростного пикирования с минимальным временем атаки; радиус полёта как минимум до основной базы британских ВМС Скапа-Флоу на Оркнейских островах. Предполагалось на самолёте использовать 4 двигателя М-105ТК с турбокомпрессорами и установить самое совершенное оборудование для полётов над морем в любых метеоусловиях, как днём, так и ночью. Проект получил внутреннее обозначение «изделие 57» и официальное — самолёт «ПБ» (пикирующий бомбардировщик).

В феврале 1940 г. арестованных самолетостроителей перевели в Москву, а каждая из групп стала называться специальным техническим отделом (сокращенно СТО) Остехбюро, получив соответствующий номер; группа А.Н. Туполева стала отделом «103». К этому времени возникли сомнения в целесообразности создания морского пикировщика для ударов по кораблям Великобритании, и начинаются работы над фронтовым пикировщиком с двумя моторами. Все наработки по «изделию 57» оставались в силе, и двухмоторный «сухопутный» вариант получил внутреннее обозначение — «изделие 58», или «самолёт 103» (по названию туполевского отдела в ОТБ НКВД — самолёт проектировался в тюремных условиях ЦКБ-29, известного также как «шарашка»). Имелось и официальное наименование машины — «ФБ» (фронтовой бомбардировщик). Одновременно предусматривается установка на самолёт двух моторов АМ-35А. Постройка самолёта началась в мае 1940 г., а в августе ОКБ сдало рабочие чертежи. В ходе изготовления машины пришлось перекомпоновать самолёт под перспективные двигатели жидкостного охлаждения АМ-37 – считалось, что за ними большое будущее.

Самолёт представлял собой цельнометаллический двухмоторный высокоплан с двухкилевым оперением, крылом кессонной конструкции с закрылками и тормозными решётками. Продуманное рациональное размещение экипажа из трёх человек, надежная бронезащита, хорошее оборонительное вооружение, эффективная противопожарная система с заполнением топливных баков инертным газом отличала самолёт в лучшую сторону от других самолётов того периода. Правда, к указанному времени уже показал отличные свойства самолет Пе-2 конструкции ученика Туполева В.М. Петлякова, который собирались строить большой серией.

29 января 1941 г. лётчик-испытатель М.А. Нюхтиков выполнил первый полёт. Госиспытания проходили в июне – июле 1941 г., параллельно со второй машиной «103У» (изделие 59). По результатам испытаний было принято решение по дальнейшим работам по самолёту «103», но без запуска в серию. На базе «103У» с увеличенным составом экипажа до 4 человек (добавили стрелка для лучшей обороны верхней полусферы) было решено начать серийное производство. В сентябре 1941 г. на омском авиазаводе № 166 (сюда эвакуировали частично воронежский завод № 18 и тушинский № 81) началась сборка самолётов «103У», в серии переименованных в «103С», с двигателями воздушного охлаждения М-82.

Самолёт «103В» (изделие 60) проектировался параллельно с машинами «103» и «103У» под новые моторы М-120ТК-2. Их отсутствие к сроку заставило коллектив ОКБ переработать проект под моторы М-82. Из-за недоведённости силовых установок испытания затянулись до августа 1942 г. В ходе испытаний самолёт официально стал именоваться Ту-2. Первые серийные машины «103В» стали поступать в войска с марта 1942 г. На основании опыта боевого применения самолёт был доработан — усилено оборонительное вооружение и проведены дальнейшие усовершенствования силовых установок с целью повышения надёжности их работы. Всего заводом № 166 построено 80 самолётов Ту-2 2М-82.

Огромную роль в освоении самолетов сыграл 132-й бап майора А.С. Хлебникова, применявшийся на Юго-Западном и Калининском фронтах. В апреле 1943 года опыт деятельности полка обобщили в рапорте, дававшем всестороннюю оценку новому бомбардировщику. Всего полк произвел 93 самолето-вылета (75 на бомбардировку и 18 на разведку). В 23 вылетах боевое задание было не выполнено, в том числе восемь раз из-за обнаружившихся технических проблем разной сложности, вплоть до отказа двигателя в полете. За время боевых действий 9 Ту-2 были потеряны или повреждены. Две машины не вернулись из боевого вылета, остальные потеряны в результате аварий или совершили вынужденную посадку на своей территории. К завершению своего боевого тура полк располагал 14 Ту-2, из которых восемь требовали заметы одного или двух двигателей.

Всего за время, проведенное на фронте, полк сбросил на цели 386 бомб общей массой 6755 кг, в том числе 25 штук ФАБ-1000, 9 ФАБ-500, 28 ФАБ-250 и 297 ФАБ-100. Все бомбометания проводились из горизонтального полета. Особенно удачно проходила бомбардировка немецкого гарнизона в Великих Луках в конце декабря 1942 г., а также налеты на железнодорожные узлы Синельниково, Павлоград, Запорожье, Днепропетровск и аэродромы в Смоленске и Запорожье. Несмотря на то, что полк летал днем и без прикрытия, немецким истребителям не удалось сбить ни одного Ту-2.

При создании самолета ОКБ Туполева добилось выдающегося результата. По скорости на средних и больших высотах, бомбовой нагрузке и мощи оборонительного вооружения самолеты Ту-2 («103В») значительно превосходили серийные бомбардировщики Пе-2. Однако острая нужда в истребителях осенью 1942 г. вынудила Правительство снять с производства Ту-2 в пользу истребителей Як-9, которых теперь начинали выпускать в Омске. 17 июля 1943 г. вышло Постановление ГКО № 3754 по восстановлению серийного производства «Ту-2 с 2М-82ФН», получившего наименование Ту-2С («С» — «Серийный»), или «изделие 61».

Самолёт оснастили новыми звездообразными моторами М-82ФН (потом АШ-82ФН), имевшими лучшую тягу, чем прежние М-82, но из-за возросших массы и лобового сопротивления, оказалась занижена максимально достижимая скорость в горизонтальном полете. За счёт увеличения тяговых параметров двигателей было также переработано вооружение, самолёт получил возможность иметь на борту до трех крупных бомб общим весом 3 т, а также было усилено оборонительное вооружение, включавшее теперь пулемёты УБС (12,7-мм) вместо прежних ШКАС калибра 7,62-мм. Была проведена огромная работа по облегчению самолёта, его упрощению, унификации производства. В частности, на самолёте, с целью повышения боевой живучести и снижения трудоёмкости обслуживания максимально упростили гидросистему и электрооборудование, в том числе сняли все плафоны внутреннего освещения, а дефицитная экранированная проводка частично была заменена на обычную, если имелось естественное экранирование в конструкции элементов планера. На Ту-2 первых выпусков имелся серьёзный недостаток — тенденция к развороту в конце пробега, вызванная особенностью системы раздельного торможения колёс педалями путевого управления и плохой работой гидравлического фиксатора нейтрального положения хвостового колеса. Система была полностью переделана по идеологии самолёта Ли-2.

На базе Ту-2С выпускался разведчик Ту-2Р, ничем, кроме наличия фотоаппаратов в фюзеляже, не отличавшийся от серийных машин, который также мог носить полноценную боевую нагрузку.

Производство первоначально хотели организовать на заводе № 22 в Казани, затем на заводе оставили головное производство, а серийно самолёт строился на заводе № 23 в Москве и № 166 заводе в Омске. Во время войны было выпущено 800 самолётов, из которых на фронт попало около 750 машин.

Серийный выпуск Ту-2 продолжался с 1942 по 1952 годы (в 1941-м году 1 опытный экземпляр). В общей сложности до 1951 г. отечественные заводы поставили 2649 Ту-2 различных модификаций, не считая опытных, и переоборудовали в учебно-тренировочные УТБ 176 бомбардировщиков.

Первые три машины «103ВС» (первоначально не называвшиеся Ту-2) поступили на фронтовые испытания. Вместе с самолётами прибыла заводская бригада во главе с инженером Д.С. Марковым. На боевые вылеты привлекались как испытатели, так и фронтовые экипажи. Всего было выполнено 25 вылетов, по результатам которых было составлено заключение о высокой надёжности и эффективности самолёта. Фронтовые пилоты, сравнивая испытываемый самолёт со стоявшими на вооружении Пе-2 отмечали, что на первом значительно проще пилотирование, имелась возможность продолжения полёта на одном двигателе, установлено значительно более мощное бомбовое вооружение, и ещё ряд положительных качеств. Впрочем, также отмечали низкую надёжность моторов М-82, худшие условия бомбометания с пикирования (Ту-2 на фронте практически не применялся как пикировщик).

Массовая постройка и поступление самолёта в войска началась весной 1944 г. Полностью была вооружена самолетами Ту-2С 334-й бад полковника И.П. Скока в составе трёх полков: 12, 132 и 454-й бап. К началу 1945 г. на фронте имелось 279 самолетов Ту-2, сведённые в 6-й авиационный корпус резерва ВГК – туда направили все дивизии на Ту-2 (кроме 334-й, вошли 326-я и 113-я бад). Ту-2 оставался на службе в наших ВВС в послевоенные годы, заменив списанные сразу после войны Ил-4 и Пе-2, и эксплуатировался до начала 1950-х годов, вплоть до перевооружения на реактивную авиацию.

Ту-2 поставлялся в Болгарию, Румынию, Венгрию, Польшу, Китай. В КНР данная машина эксплуатировалась до 1982 г.

По совокупности лётно-технических характеристик, технологичности производства, соотношению боевых потерь на выполненный самолёто-вылет Ту-2 может считаться лучшим фронтовым бомбардировщиком СССР во Второй мировой войне. К сожалению, трудности военного времени не позволили своевременно начать массовое производство этого самолёта.

Единственным серьёзным недостатком машины оставался плохой обзор с рабочего места штурмана, худший из всех отечественных и ленд-лизовских самолётов военного времени.

За создание Ту-2 А.Н. Туполев был удостоен звания генерал-майора, он продолжал работу по совершенствованию самолета до создания реактивной авиации.

Ту-2 лучший самолёт-бомбардировщик СССР Второй мировой войны

Знаменитый советский бомбардировщик Ту-2 — двухмоторный пикирующий бомбардировщик, разрабатывался под руководством А.Н. Туполева в тюремном конструкторском бюро НКВД. Проектирование машины под обозначением «самолет 103» (АНТ-58) началось на рубеже 1939/1940 гг. Самолет представлял собой цельнометаллический высокоплан с двухкилевым оперением. В качестве силовой установки предполагалось применить перспективные 18-цилиндровые моторы жидкостного охлаждения М-120ТК, а до их готовности — 12-цилиндровые АМ-35А (1350 л.с). Самолет должен был получить довольно мощное стрелковое вооружение.

Первый прототип, вышедший на испытания 29 января 1941 г., получил двигатели АМ-37 (1400 л.с). 18 мая 1941 г. был облетан второй прототип «103-У» (АНТ-59) с теми же моторами, но перекомпонованными кабинами экипажа (его состав увеличили с 3 до 4 чел.), увеличенным запасом топлива и другими усовершенствованиями. Полученные в ходе испытаний высокие летные данные позволили рекомендовать самолет к принятию на вооружение и запуску в серийное производство, но из-за проблем с поставками двигателей АМ-37 пришлось пересмотреть состав мотоустановки. 15 декабря 1941 г. впервые поднялся в воздух самолет «103-В» (АНТ-60), в основном соответствовавший «103-У», но с 14-цилиндровыми двигателями воздушного охлаждения М-82 (1700 л.с).

Серийный выпуск самолета, с марта 1942 г. обозначавшегося Ту-2, начался в 1942 г. и продолжался до 1952 г. В общей сложности изготовлено 2649 самолетов. В частности, омский завод №166 в 1942 г. выпустил 81 Ту-2, а в 1946-1949 гг. — 222 Ту-2С; московское предприятие №23 в 1943-1949 гг. — 1994 машины; иркутский завод №39 в 1947-1950 гг. — 218 Ту-2С и завод №82 в 1951-1952 гг. — 25 самолетов.

Технические характеристики самолетов Ту-2

• Двигатели: М-82
• мощность, л.с.: 1700
• Размах крыла, м.: 18,52
• Длина самолета, м.: 13,80
• Высота самолета, м.: 4,55
• Площадь крыла, кв. м.: 48,80
• Масса, кг:
• пустого самолета: 7601
• нормальная взлетная: 10 538
• максимальная взлетная: 11 767
• Максимальная скорость, км/ч: 521
• Время набора высоты 5000 м, мин.: 10,2
• Практический потолок, м.: 9000
• Дальность полета, км.: 2020

Основные модификации Ту-2

Ту-2 — двигатели М-82 (1700 л.с; некоторые машины комплектовались также М-82Ф и М-82ФН). Часть самолетов имели носовую часть фюзеляжа, хвостовой кок и законцовки крыльев, выполненные из древесины. Стрелковое вооружение в типовом варианте состояло из 2 20-мм пушек ШВАК в корневой части крыла и 3 12,7-мм пулеметов (по 1 в блистерной и турельной верхних установках, а также в нижней люковой установке), но на многих машинах отличалось от стандарта (в частности, первые серийные самолеты вооружались 2 пушками ШВАК, 2 12,7-мм пулеметами БС и 3 пулеметами ШКАС). Масса бомбовой нагрузки — 1000 кг (максимальная — 2000 кг). Часть самолетов оборудована подкрыльевыми узлами для подвески 10 132-мм НАР РС-132. Экипаж — 4 чел. Изготовлена 81 машина.

Ту-2С — двигатели АШ-82ФН (1850 л.с). Стрелковое вооружение — 2 20-мм пушки ШВАК, 3 12,7-мм пулемета УБТ. Максимальная масса бомбовой нагрузки (для действий по переднему краю) — 3000 кг. С 1943 г. выпущено 2423 самолета.

Ту-2Р — разведывательный вариант. В 1946 г. построено 13 самолетов.

УТу-2 — учебный вариант с двойным управлением. В 1946 г. построено 23 машины; кроме того, в этот вариант переоборудована часть Ту-2.

УТБ — учебно-тренировочный бомбардировщик с 7-цилиндровыми двигателями АШ-21 (700 л.с.) и сокращенным составом вооружения. В 1947-1949 гг. переоборудовано 176 Ту-2.

Боевое использование Ту-2

Первым освоил самолеты Ту-2 летом 1942 г. 132-й БАП. Во второй половине сентября в составе этой части самолет прошел войсковые испытания на Калининском фронте. Выполнено 25 боевых вылетов, в ходе которых самолет показал убедительное превосходство над Пе-2. После завершения войсковых испытаний 132-й БАП продолжил боевую работу на Калининском фронте, а с февраля 1943 г. — на Юго-Западном. До середины апреля 1943 г. было потеряно (по боевым и небоевым причинам) более половины имевшихся Ту-2, после чего полк вывели на переформирование. В конце 1942 г. на Калининский фронт прибыл ещё один полк, вооруженный Ту-2 — 12-й БАП. Экипажи обеих частей наносили удары по объектам в ближнем тылу противника преимущественно с горизонтального полета, поскольку случались отказы автоматов пикирования.

Прекращение серийного производства Ту-2 сказалось на интенсивности его боевого применения – со средины 1943 г. Ту-2 использовались, главным образом, для разведывательных полетов. В июле 1943 г, в боях на Курской дуге участвовали 18 таких самолетов в составе 285-й БАД. Ситуация начала меняться в 1944 г., с разворачиванием серийного выпуска Ту-2С. Они поступали в 334-ю БАД 13-й ВА, располагавшую к июлю 1944 г. 83 Ту-2С. Дебютировали они в бою 9 июля 1944 г. в ходе Выборгской операции. Самолеты атаковали опорные пункты противника. 17 июля 59 Ту-2С 334-й БАД бомбили Выбогский железнодорожный узел. 27 июля 62 машины нанесли удар по станции Митава. В дальнейшем вплоть до победы над Германией дивизия действовала в Прибалтике и Польше. В конце 1944 г. на советско-германском фронте появилось и второе соединение, вооруженное Ту-2С — 326-я БАД.

Для участия в войне против Японии было переброшено из Европы два корпуса, вооруженных Ту-2С — 6-й БАК (326-я и 334-я БАД) и 7-й БАК (113-я и 179-я БАД). По состоянию на 9 августа 1945 г. в них насчитывалось в общей сложности 287 Ту-2С. Помимо нанесения бомбовых ударов, самолеты этих соединений широко привлекались для ведения воздушной разведки.

В дальнейшем в ВВС и морской авиации СССР Ту-2 служили до середины 50-х гг.

Первым зарубежным эксплуатантом Ту-2 стала Болгария, получившая в 1947 г. 32 таких самолета (включая 1 УТу-2). Их служба в составе ВВС Болгарии продолжалась до 1959 г. Ту-2С также получили Польша, Румыния и Венгрия.

В массовом количестве Ту-2 поставлялись Китаю. По некоторым данным, эта страна в 1949-1952 гг. получила в общей сложности 311 Ту-2С, 29 УТу-2 и 33 УТБ. Последние Ту-2С летали в Китае в 1982 г. Некоторое количество таких самолетов Китай передал Индонезии. Участвовавшие в войне в Корее китайские Ту-2С несли опознавательные знаки ВВС КНДР.

Вне всякого сомнения, Ту-2 являлся лучшим советским фронтовым бомбардировщиков времен Второй мировой войны — и одной из лучших машин своего класса в мире. Самолет существенно превосходил Пе-2 в бомбовой нагрузке, стрелковом вооружении, дальности полета, потолку, скорости и скороподъемности (по трем последним параметрам он был лучше немецкого Юнкерса Ju-88 и американского В-25 «Митчелл»). Ту-2 отличался простотой пилотирования, в том числе и с одним неработающим двигателем. Однако ввиду перерыва в серийном выпуске, в сколь-нибудь значительном количестве Ту-2 участвовал в боях лишь с середины 1944 г.

Выпуск самолётов Ту-2 (1942 — 1952 гг.)
