Двигатель мессершмитт 109: Истребитель Bf 109 «Мессершмитт» – самый массовый истребитель в истории

0

Истребитель Bf 109 «Мессершмитт» – самый массовый истребитель в истории

Истребитель Bf.109 Мессершмитт (нем. Messerschmitt Bf.109, в СССР традиционным стало обозначение Ме-109) – это одномоторный поршневой истребитель-низкоплан, который стоял на вооружении люфтваффе и ВВС ряда других государств на протяжении почти 30 лет. В зависимости от модификации он мог применяться в роли истребителя, высотного истребителя, истребителя-перехватчика, истребителя-бомбардировщика или разведчика. На протяжении всей Второй мировой войны являлся основным самолетом люфтваффе. До конца войны на апрель 1945 года было произведено 33 984 истребителей Bf.109 всех модификаций. Мессершмитт Bf.109 стал самым массовым истребителем в истории, а по количеству выпущенных экземпляров уступил только советскому штурмовику Ил-2.
Считается, что в свое время Bf.109 заложил новые стандарты проектирования истребителей во всем мире. Во многом он стал примером и образцом для многих скоростных цельнометаллических одноместных истребителей-монопланов того времени. Конечно, здесь есть доля преувеличения, но и доля правды в этом есть. Спроектированный Вилли Мессершмиттом и его главным конструктором Вальтером Ретхелем истребитель на самом деле стал самым совершенным в своем классе на момент появления на свет. Более того, этот истребитель сумел поддержать успех своего дебюта и в дальнейшем, постоянно совершенствуюсь, обзаводясь новым вооружением и двигателями, он не сдавал своих позиций в течение 7-8 лет, что для того времени, когда мировая авиация развивалась беспрецедентными темпами, было безусловным достижением.

Истребитель Bf.109 можно назвать конструкторским шедевром. Эта машина не была похожа ни на что созданное до него. При его создании конструкторы не уделили дани традиционным взглядам на самолет истребитель, при его проектировании применялись только самые передовые разработки в области конструирования и аэродинамики, благодаря чему самолет смог продемонстрировать выдающиеся для тех лет летные характеристики. Мессершмитт Bf.109 представлял собой сочетание минимально возможного планера с одним из самых мощных двигателей, с самой передовой для тех лет цельнометаллической конструкцией, которая имела работающую обшивку, автоматические предкрылки и щелевые закрылки, убираемые в полете стойки шасси и закрытый фонарь кабины пилота.

Летающий экземпляр Bf.109, частый гость многих аэрошоу


Даже к лету 1940 года, спустя 5 лет, после своего первого полета, Bf.109 все еще превосходил все противостоящие ему истребители союзников, за исключением возможно, только главного на тот момент своего противника – английского Спитфайра, над которым он все же имел превосходство в пикирующих качествах, скороподъемности, скорости на высотах ниже 6000 метров. Конечно, как и любой другой самолет Мессершмитт Bf.109 имел и свои недостатки. Некоторый радикализм его конструкции определял ряд из них. Но конструкторы данного самолета продемонстрировали свой талант, которому в дальнейшем не уступили и производители машины. Немцам удалось создать истребитель, который превосходил по своим летным данным всех своих британских, французских, а позднее и советских визави. Управляемость истребителя была отличной во всем диапазоне скоростей. Bf.109 отлично реагировал на рули даже при потере скорости и не обладал тенденцией сваливаться в штопор; самолет демонстрировал высокие углы атаки на сравнительно малых скоростях; шасси самолета позволяло резко тормозить и хорошо рулить на высоких скоростях.
Появление такого самолета стало настоящей удачей для люфтваффе, которое на момент своего становления сразу же получило самолет такого калибра.

Конструкция истребителя представляла из себя низкоплан с двигателем водяного охлаждения. За все время серийного производства двигатель самолета изменялся от Jumo-210, затем DV-600, а на машинах последних модификаций – DB-601 или DB-605. Одновременно с этим росла и мощность двигателя с первоначальных 700 л.с. до 1475 л.с., а при применении систем форсирования двигателя MW-50 или GM-1 его максимальная мощность вырастала до 1800-2000 л.с. Кабина пилота была расположена в средней части фюзеляжа и полностью закрывалась фонарем, который откидывался на правый борт машины. Остекление фонаря кабины было выполнено из высококачественной прозрачной пластмассы, которая обеспечивала пилоту истребителя отличный обзор.
Обычно на самолет устанавливался кислородный прибор, в хвостовой части фюзеляжа находилась радиостанция. На последних моделях истребителя использовалась также самолетная опознавательная радиостанция FuG-25A, которая представляла собой приемопередатчик, который принимал сигналы наземной УКВ-радиостанции и в автоматическом режиме передавал ответный условный сигнал.

Непосредственно под сиденьем пилота и за кабиной находилось 2 металлических топливных бака, общая емкость которых составляла 400 литров. Некоторые модификации истребителя предполагали возможность установки под фюзеляжем дополнительного топливного бака.

Bf.109 словацких ВВС в полете


Истребитель обладал низкорасположенным трапециевидным крылом, которое имело работающую металлическую обшивку, прикрепленную впотай. Крыло отличалось исключительно малым весом. К примеру, консоль крыла истребителя Bf 109 начальных модификаций В и D имела вес всего 130 кг (без вооружения). При помощи домкрата и специальных стыковочных узлов консоль крыла можно было заменить в полевых условиях, при помощи 1-2 механиков. Достигалось это за счет того, что стойки шасси крепились не к крылу, а к силовому узлу фюзеляжа и в полете убирались в крыло, где для них были предусмотрены специальный закрывающиеся ниши. При этом данное решение трудно назвать идеальным, так как колея шасси оказалась достаточно узкой, что, в свою очередь, отрицательным образом сказывалось на устойчивости истребителя во время рулежки по ВПП и при взлете.

Уже после войны один из самых известных немецких ассов Э. Хартманн говорил, что единственной проблемой Мессершмитта был взлет. Истребитель обладал очень мощным двигателем и достаточно узкой колеей шасси. В том случае, если он слишком рано отрывался от земли, машину могло просто развернуть на 90 градусов, в результате таких аварий немцы потеряли немало хороших пилотов.

Серийные модификации истребителя

Bf.109B
Первый промышленный вариант истребителя получил название Messerschmitt Bf.109B или Bruno («Бруно»). Самолёт оснащался двигателем Jumo 210 мощностью 680 л.с. и был вооружён тремя (в более поздних модификациях — четырьмя) пулемётами MG 17 винтовочного калибра 7,92 мм. Максимальная скорость 463 км/ч. К производству данного самолёта приступили в феврале 1937 года на заводе в Аугсбурге.

Техники ремонтируют Bf.109 на полевом аэродроме


Bf.109C
В начале 1938 года немецкие заводы перешли к производству следующей массовой модели самолёта, которая известна, как Messerschmitt Bf. 109C Caesar «Цезарь» («Цезарь»). Машина имела ряд конструктивных усовершенствований в сравнении с Bf.109B, а также оснащалась чуть более мощным двигателем Jumo 210A – 700 л.с. с системой впрыска топлива. Максимальная скорость составляла 468 км/ч. Bf.109C имел на вооружении 4-е пулемёта MG 17: 2 из них располагались над двигателем, и по одному – у основания каждого крыла.

Bf.109D
Вслед за «Цезарем» появился Messerschmitt Bf.109D Dora («Дора»). Его вооружение осталось прежним и состояло из 4-х пулеметов калибра 7,92-мм, у незначительного количества истребителей вооружение ограничивалось лишь 2-мя пулемётами. Данная модель была переходной к более совершенному Bf.109E и должна была получить новый двигатель Daimler Benz 600, мощностью 960 л.с., но из-за их недостатка, на «Дору» также установили Jumo 210.

Bf.109E
Модификация под названием Messerschmitt Bf.109E Emil («Эмиль») стала, по сути, первой по-настоящему массовой для данного истребителя. Истребитель получил новый достаточно мощный двигатель Daimler-Benz DB 601A, мощностью 1100 л. с., оснащенный гидромуфтой в приводе нагнетателя и системой непосредственного впрыска топлива. Скорость самолета возросла до 548 км/ч. При этом главным был тот факт, что данный двигатель оказался существенно надёжнее своего предшественника. Истребители данной модификации начали поступать на вооружение частей в 1939 году. Чаще всего они были вооружены 2-мя 20-мм пушками MG FF, расположенными в крыле и 2-мя 7,92-мм пулемётами, установленными над двигателем. Начиная с версии Е7 самолет получил 6-мм стальную бронеплиту, расположенную за баком и перекрывающую всё сечение фюзеляжа, а также бронестекло кабины пилота толщиной 58-мм, которое устанавливалось под углом в 30 градусов.

Истребители Bf.109F на заводском аэродроме


Bf.109F
Воздушная Битва за Британию продемонстрировала, что «Эмиль» способен на равных сражаться с новейшим британскими истребителем Спитфайр Мк 1, но появление новых модификаций Спитфайра сводило преимущество на нет. Поэтому на смену «Эмилю» пришёл Messerschmitt Bf.
109F «Фридрих». Он начал поступать в части весной 1941 года, и уже к середине года до 2/3 истребительных частей люфтваффе были вооружены именно этой моделью. Машина получили новый более мощный двигатель Daimler-Benz DB 601E, мощностью 1300 л.с. Скорость истребителя возросла до 610 км/ч. Вооружение состояло из 2-х 7,92-мм пулеметов и 20-мм пушки MG-151/20, которая стреляла через вал винта.

Bf.109G
Следующей модификацией, ставшей и самой массовой, являлся Messerschmitt Bf.109G Gustav («Густав»). Истребитель получил новый двигатель Daimler Benz 605, мощностью 1475 л.с. Максимальная скорость выросла до 650 км/ч. Было усилено и вооружение машины: вместо пулеметов винтовочного калибра MG 17 были установлены новые 13-мм пулемёты. По бокам капота двигателя стали заметны характерные выступы – обтекатели питающей системы для новых пулеметов. Вместе с этим рос и вес истребителя. По сравнению с «Фридрихом» на 10%, по сравнению с первыми «Бруно» на 46%. Новый истребитель начал поступать в войска в мае 1942 года.

По сути, именно в этом момент истребитель Мессершмитт Bf.109 достиг своего потолка в технологическом развитии и в идеальной ситуации должен был уступить свое место другим более совершенным моделям. Но истребитель, который должен был его заменить – Me.209 все еще находился в стадии создания, в то время как дела на фронтах по-прежнему складывались в пользу Германии, и высшее руководство Рейха приняло решение пойти по пути дальнейшего совершенствования истребителя. Именно на истребителе серии G в начале 1944 года впервые появилась центральная пушка калибром 30 мм (MK-108), которая оснащалась лентой на 60 снарядов. Одного такого фугасного снаряда массой 330 грамм было достаточно для уничтожения одномоторного цельнометаллического истребителя, на бомбардировщик требовалось 4-5 снарядов.

Bf.109G6 - самая массовая модификация истребителя


Bf.109K
Последней серийной модификацией истребителя стал Messerschmitt Bf.109K Kurfurst («Курфюрст»), поставки которого в боевые части начались в сентябре 1944.
Истребитель оснащался мощным двигателем Daimler Benz 605 SDM/DCM, мощностью 2000 л.с. Максимальная скорость самолета составляла 695 км/ч. Данный истребитель отличался усиленным вооружением: на некоторые варианты устанавливалось до 2-х 30-мм или 3-х 20-мм пушек. Более распространенным был вариант с 30-мм пушкой MK-108 или MK-103, а также двух 15-мм пушек MG-151.

Использованы источники:
www.airpages.ru/lw/kon109.shtml
www.base13.glasnet.ru/wol/me/109.htm
http://www.airwar.ru/

Какой могла стать вершина эволюции знаменитого Мессера или Messerschmitt Bf.109 с двигателем Daimler-Benz DB-619C

В конце войны компания Мессершмитт совсем забросила работы по совершенствованию своего великолепного истребителя и увлеклась работами над реактивными самолётами.

Однако, как показала практика, это было неправильное решение, и в ходе Второй Мировой добиться приемлемой надёжности первых реактивных двигателей так и не удалось.

Автор данной АИ, наш западный коллега Jimbowyrick1, решил устранить этот пробел представил, как бы мог выглядеть Messerschmitt Bf.109, если бы его новая модификация появилась в 1945 году. Так сказать, ответ Вилли Мессершмитта на Фокке-Вульфовский Ta 152.

Focke-Wulf Ta 152

Правда, в отличие от Ta 152, он оснастил свою машину не двигателем Jumo 213E, а Daimler-Benz DB-619C. Об этом силовом агрегате стоит рассказать поподробней.

Содержание:

Силовая установка истребителя

По названию мотора понятно, что это какая-то из модификаций Daimler-Benz DB 605.

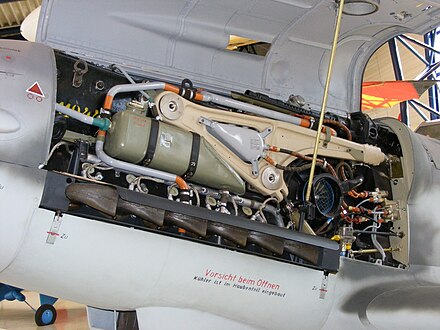

Двигатель Daimler-Benz DB 605

Правда, ни где в сети, о модификации с названием DB-619C я информации не нашёл. Есть силовые агрегаты DB 616, есть DB 620, а вот DB 619, вроде как не было. То есть, судя по всему это альтернативный двигатель. Хотя, возможно это настолько малоизвестный мотор, что в сеть информация о нём просто не просочилась.

Но вернёмся к данному силовому агрегату. Каково количество цилиндров так сразу и не скажешь, но судя по размеру силового агрегата это должно быть, что то на подобие DB 620, то есть 2 силовых агрегата DB 605 нанизанных на один коленчатый вал. Таким образом, получается, что данный мотор имеет 24 цилиндра. Косвенно этот тезис подтверждает и количество выхлопных патрубков, выведенных наружу (их очень хорошо видно на рисунке).

Так же, судя по всему, этот силовой агрегат будет оснащаться двойным турбонаддувом, так как это сделано на двигателе  DB 628. При этом первая ступень наддува будет находиться перед блоком цилиндров.

Двигатель Daimler-Benz DB 628 (хорошо видна и первая и вторая ступени турбины)

Что касается других характеристик данного силового агрегата. То он будет иметь нормальную мощность 2870 л.с., на форсаже 3450 л.с.

С этим двигателем, самолёт, получивший название Messerschmitt Bf. 109K-14, разгонялся до скорости 784 км/час, на высоте 8 500 км.

вернуться к меню ↑

Технически особенности самолёта

Из других технических особенностей, стоит отметить то, что радиаторы охлаждения из крыльев, как до этого было ранее на серийных Мессерах, перекочевали в моторный отсек, так же как это было сделано на FW-190D.

Машина получила новый большой четырёхлопастной воздушный винт. Винт делался из древесины и являлся самым большим из тех, которые можно было встретить на немецких истребителях.

Теперь, благодаря установке турбонаддува, у самолёта получился небывалый до этого практический потолок, в 12,5 км.

Для полётов на таких высотах, самолёт оснастили герметичной кабиной пилота. Кроме этого специально для этого истребителя был разработан уникальный лётный костюм, оснащённый встроенным туалетом. Это существенно улучшило эксплуатационные характеристики машины и облегчило жизнь пилотам Люфтваффе.

Размах крыла остался таким же, как и на стандартных 109-х и составил 9,97 метров. Однако при этом площадь крыла увеличилась почти вдвое. Из-за этого технического нюанса, самолёт получил отличную манёвренность на малых скоростях.

Из-за увеличения длины силового агрегата и моторного отсека, центр тяжести самолёта сместился вперёд, поэтому для того что бы его сбалансировать длина фюзеляжа была заметно увеличена.

Для компенсации возникшего мощного крутящего момента от двигателя, хвостовое оперение машины было дополнено специальным деревянным ребром.

Шасси у истребителя так же было новым. Его позаимствовали, как и радиаторы с истребителя Focke-Wulf FW-190. Это привело к тому, что посадка нового Мессера стала на много более лёгкой и безопасной чем ранее.

вернуться к меню ↑

Вооружение

Что касается вооружения машины, то существовало две модификации истребителя Bf.109K-14 и самая мощная – Bf.109K-26.

На Bf.109K-26 были установлены 2 20-мм пушки. Это вооружение было размещено в передней части фюзеляжа, сразу за кабиной пилота, и вело огонь через плоскость винта. В моторном отсеке находилась ещё одна пушка, которая являлась ​​последней версией 30-мм пушки Krellmettal (об этом оружие так же не удалось найти ни какой информации, вероятно эта пушка является альтернативной).Ещё 4, таких же 30 мм пушки, были размещены в крыльях машины.

Что касается версии Bf.109K-14, то она оснащалась всего двумя 30 мм пушками в фюзеляже, и двумя крупнокалиберными 13,5 мм пулемётами в крыльях.

вернуться к меню ↑

Боевое применение

Первые же опыты боевого применения машины, ввели в восторг немецких пилотов:

«Машина великолепна, она обладает большей огневой мощью чем Ме-262 (вероятно это касается версии Bf.109K-26) и легко сбивает B-29»

Заявление капитана Петера Барнума (Peter Teuton Barnum) из немецкой прессы.

Машина сумела внести существенный вклад в защиту Германии от налётов союзников, но существенно повлиять на исход войны не смогла, так как решался он далеко не в воздухе.

Профиль истребителя Messerschmitt Bf. 109K-26 по сравнению со стандартным 109-м

Источник — https://www.deviantart.com/jimbowyrick1/art/Bf-109K-14-and-Ve-Bf-109K-26-809896041

Мессершмитт BF 109 / Интересное / Статьи / Еще / Обо всем

Мессершмитт Bf.109 — одномоторный поршневой истребитель-низкоплан, стоявший на вооружении люфтваффе и ВВС различных стран около 30 лет.

МЕССЕРШМИТТ ME-109 (BF109)

Поступивший на вооружение весной 1941 года, Bf-109 являл собой вершину развития самолета Bf-109.
По своей аэродинамической чистоте ("вылизанный" капот двигателя, скругленные концы крыльев, скошенное горизонтальное оперение) и управляемости эта машина могла считаться идеалом истребителя. Высокие летные качества были достигнуты за счет уменьшения вооружения. В результате выпуск Bf-109F был прекращен после изготовления 2300 машин.


Вооружение Модификация Bf-109F-1 вооружалась двумя 7,92 мм пулеметами и одной низкоскорострельной 20-мм пушкой в развале цилиндров двигателя, F-2 имел более скорострельную 15-мм пушку, F-3 оснащался 1350 сильным двигателем DB-601E. Вооружение - одна 15-мм мотор пушка MG-151/15 с боекомплектом 200 патронов и два 13-мм синхронных пулемета MG-17 с боекомплектом 500 патронов на пулемет. На модели F-4 появилась скорострельная 20-мм пушка и улучшилось бронирование, а F-6 был невооруженным разведчиком. Самолет мог нести подфюзеляжный сбрасываемый топливный бак - этой полумерой пытались увеличить дальность самолета.


Bf 109-F2 в НИИ ВВС. Подробно проанализировал и оценил всю имевшуюся информацию по Bf 109F начальник истребительного отдела НИИ ВВС военинженер 1-го ранга А.Н.Фролов. Он сравнил «мессер» с новыми типами советских истребителей, широкое применение которых началось в августе-сентябре 1941 г. В подписанном 14 февраля 1942 г. отчете утверждалось, что для боя с Bf 109F лучше других наших истребителей подходил Як-1, хотя и он уступал «мессеру» в скорости и скороподъемности на малых высотах. «Яковлев» не имел надежного протектора бензобака, радиостанции (их монтировали лишь на каждую десятую машину), а пробег истребителя считался недопустимо большим.


 Еще труднее было вести борьбу с «мессершмиттом» нашему ЛаГГ-3, поскольку он сильно уступал противнику по основным летным данным, за исключением мощности стрелково-пушечного вооружения. К тому же истребитель Лавочкина, Горбунова и Гудкова оставался «тяжелым» в управлении, особенно при переходе из одной фигуры в другую. Что касается МиГ-3, то установленные на нем предкрылки повысили безопасность полета на скоростях, близких к эволютивным. Истребитель обладал хорошими характеристиками на высотах 5000 м и более, но бои там происходили крайне редко, а вблизи земли он проигрывал более легким «мессершмиттам». Вес залпа МиГ-3 оказался недостаточным для успешного поражения неприятельских самолетов, особенно бомбардировщиков.


В выводах Фролов писал: «Противник имеет преимущество по основным летно-тактическим данным перед всеми типами наших новых истребителей до высоты 2000 м... Взлетно-посадочные свойства наших машин неудовлетворительны (они особенно плохие у ЛаГГ-3). Длина разбега велика, а имеющаяся тенденция разворота вправо усложняет производство взлета в строю и требует особого внимания при вылете с ограниченных полевых площадок. Большие посадочная скорость и длина пробега также требуют исключительного внимания и достаточного опыта при точном расчете захода на посадку...»


Выводы выводами, но необходимость в проведении подробных испытаний «мессершмитта» не отпала. Здесь помог случай. 22 февраля 1942 г. командир 8-го отряда эскадры JG51 обер-лейтенант А.Нис сбился с курса и в районе Тушинского аэродрома был обстрелян из пулемета. Повреждения радиатора и пробоина бензобака-вынудили германского офицера совершить вынужденную посадку в расположении советских войск.

Захваченный красноармейцами «мессер» быстро восстановили силами техсостава 47-й авиадивизии, базировавшейся в Тушино, но первый же вылет на трофейном истребителе закончился аварией - сломалась нога шасси и законцовка крыла. Пришлось машине пройти еще один ремонт (на этот раз его провела бригада ЦАГИ), после чего Bf 109F № 9209 передали на баланс НИИ ВВС для всесторонних испытаний.


По результатам испытаний отмечалось, что Bf109F летал у земли на 70 км/ч быстрее, чем Bf 109E, причем примерно половина прироста скорости получена за счет более мощного двигателя DB 60IN, а другая - за счет лучшей аэродинамики. Важное место в отчете заняла эксплуатационная оценка истребителя. Наши специалисты отметили хорошие подходы к агрегатам мотора, особенно свечам, удобно выполненное капотирование двигателя, значительное облегчение пилотирования за счет различных автоматов, в том числе регулирующих температуру воды и масла в моторе.


Не столь однозначно оценили у нас фонарь кабины. С одной стороны, он обеспечивал хороший обзор вперед и в стороны, а плоские стекла не искажали видимые предметы. С другой стороны, фонарь нельзя было открыть при работающем моторе иначе, как сбросив аварийно. Один из ведущих летчиков НИИ ВВС полковник П.М.Стефановский отметил неудовлетворительный обзор задней полусферы - тяжелая рама с бронезаголовником не позволяла увидеть зашедший в хвост самолет противника.


Многие коллеги Стефановского разделяли его точку зрения. Они считали также серьезным недостатком невозможность полета с открытой или полуоткрытой крышкой фонаря. Зато у «мессершмитта» не вытекало масло из уплотнений двигателя, как у советских истребителей, когда заливало даже козырек фонаря. Кроме того, прозрачность плексигласа немецких машин оказалась значительно выше, чем у наших.


Материалы испытаний позволили прийти к заключению, что эксплуатировать новый «мессер» удобнее, чем отечественные истребители. Розанов определил область превосходства Bf 109F в летно-тактических данных: от земли - до 3000 м. Правда, летчик-испытатель майор Ю.П.Николаев, ранее летавший на Bf 109E. отметил, что управляемость на вираже машины ухудшилась — истребитель с некоторым запаздыванием реагировал на отклонение элеронов. Поэтому, несмотря на возможность развернуться на высоте 1000 м за 20 с, «мессершмитт» практически не имел преимущества в горизонтальной маневренности перед отечественными истребителями, даже если они и медленнее выполняли виражи.


В ходе испытаний специалисты института провели учебный воздушный бой Bf 109F с нашим Як-1 (№ 0511) и выработали рекомендации для летного состава строевых частей ВВС Красной Армии. Получалось, что вероятность победы советского истребителя тем больше, чем выше забирались самолеты. Если вблизи земли полное превосходство было у «мессера» и нашим летчикам рекомендовались лобовые атаки, то с 3000 м шансы уравнивались, а на высоте 5000 м «Яковлев» якобы получал полное преимущество в скорости и маневренности. Иными словами, летчикам предписывалось затягивать немецкие истребители на высоту.


Увы, эти рекомендации не отражали истинного положения дел. Из германских материалов и результатов испытаний в Великобритании следовало, что Bf 109F с мотором DB 60IN развивал на высоте 6000 м максимальную скорость 597-600 км/ч, а не 552 км/ч, как зафиксировали в НИИ ВВС. Следовательно, «мессер» превосходил здесь все отечественные истребители, включая серийные МиГ-3. Но вполне объяснимо, почему основное внимание в Советском Союзе обратили на характеристики истребителей противника вблизи земли. Ведь именно там развернулись основные бои в первом периоде войны, и от наших авиаконструкторов срочно потребовали добиться улучшения летных данных отечественных машин на малых высотах.


Самый массовый истребитель второй мировой войны Me-109 был создан конструктором фирмы «Байерише Флюгцойгверке» (Bayerischc Flugzeugwerke) Вилли Мессершмиттом в середине 30-х годов. Первый полет опытного образца состоялся 28 мая 1935 года. Надо отметить, что появление Me-109 не очень заинтересовало командование Люфтваффе, которое отдавало предпочтение истребителю He-112 фирмы «Хейнкель». Только личное знакомство Мессершмитта с одним из руководителей нацистской партии Германии Рудольфом Гессом позволило ему добиться получения от Люфтваффе заказа на первые 10 опытных экземпляров, которые были подвергнуты весьма жестким летным испытаниям, не выявившим, впрочем, существенных преимуществ Me-109 по отношению к He-112.


Точку в соревновании двух конструкторов поставила гражданская война в Испании, которая использовалась ведущими странами мира как своеобразный полигон для испытания своих образцов оружия. В составе воевавшего на стороне мятежного генерала Франко немецкого легиона «Кондор» первоначально имелось два «Me-109» и один He-112. Низкая эксплуатационная надежность и недостаточная боевая живучесть Хейнкеля заставили командование Люфтваффе сделать окончательный выбор в пользу Me-109. В начале 1937 года он был принят на вооружение и уже в феврале этого года в небе Испании появилось 40 самолетов первой серийной модификации Me-109 В-1.


Конструкция Me-109 соответствовала наметившейся к середине 30-х годов тенденции к переходу от истребителей-бипланов с двигателем воздушного охлаждения к монопланам с двигателем водяного охлаждения. В передней части относительно длинного и узкого (максимальная площадь поперечного сечения всего 0,955 м2) металлического фюзеляжа первоначально устанавливался двигатель Юмо-210, затем ДВ-600, а на последних модификациях — DB-601 или DB-605. При этом мощность силовой установки самолета за время его серийного производства возросла с 700 до 1475 л. с, а при использовании систем форсирования двигателя GM-1 или MW-50 максимальная мощность могла достигать и 1800-2000 л. с.


Расположенная в средней части фюзеляжа кабина пилота закрывалась фонарем, состоявшим из козырька, средней части, откидывавшейся на правый борт, и части, находившейся за кабиной. Остекление из высококачественной прозрачной пластмассы обеспечивало пилоту хороший обзор во все стороны. Кабина пилота была оборудована необходимыми навигационными приборами и приборами для контроля за работой систем самолета. Как правило, на самолете устанавливался кислородный прибор, а в хвостовой части фюзеляжа размещалась радиостанция. На последних модификациях использовалась также самолетная опознавательная радиостанция FuG-25A, представлявшая собой приемопередатчик, принимающий сигналы наземной УКВ-радиостанции и автоматически излучавший ответный условный сигнал.


Под сиденьем пилота и за кабиной располагались два металлических топливных бака общей емкостью 400 л. На некоторых модификациях была предусмотрена возможность размещения под фюзеляжем дополнительного топливного бака.


Самолет имел низкорасположенное трапециевидное в плане крыло с металлической работающей обшивкой, приклепанной впотай. Оно отличалось исключительно малым весом. Например, консоль крыла истребителей Ме-109 модификаций В и D весила без вооружения всего 130 кг. С помощью специальных стыковочных узлов и домкрата консоль крыла могла быть заменена в полевых условиях 1-2 механиками. Это было достигнуто за счет того, что стойки шасси крепились не на крыле, а на силовом узле фюзеляжа и в полете убирались в крыло, где для них имелись не закрывающиеся створками ниши. Такое решение, впрочем, нельзя признать идеальным — колея шасси оказалась недостаточно широкой, что, в свою очередь, отрицательно сказалось на устойчивости самолета при рулежке на взлетно-посадочной полосе и при взлете.


Уборка шасси осуществлялась с помощью гидропривода, колеса были снабжены гидравлическими тормозами. Хвостовое оперение Ме-109 имело одну конструктивную особенность: расположенный примерно на половине высоты киля и опирающийся на подкосы стабилизатор был выполнен подвижным, так что в зависимости от режима полета пилот имел возможность изменить угол его установки. Несовершенство узла перестановки стабилизатора, вызвавшее многочисленные аварии самолета, было одной из достаточно многочисленных «детских» болезней, которыми страдали первые модификации самолета.


Однако со времени принятия его на вооружение до начала второй мировой войны у немецких конструкторов было достаточно возможностей для создания и запуска в серийное производство вполне зрелой модификации Ме-109Е. «Эмиль», как называли немецкие летчики эту модификацию, летал хорошо. Его максимальная скорость на высоте 5000 м составляла 570 км/час (почти на 100 км/час больше, чем у советских истребителей И-16 и И-153), на высоту 1000 м он поднимался за одну минуту, для подъема на 5000 м требовалось 6,3 минуты.


 Самолет был устойчив и управляем на всех режимах полета. Важным обстоятельством было и то, что по технике пилотирования он был прост и доступен для летчиков средней и низке средней квалификации. Усиление вооружения Ме-109 происходило примерно теми лее темпами, в которых повышалась мощность устанавливаемых на нем двигателей. К двум установленным над двигателем синхронным 7,92-мм пулеметам модификации Ме-109В вскоре были добавлены два крыльевых 7,92-мм пулемета (Ме-109С-1), которые на модификации Ме-109Е-1 были заменены 20-мм пушками, на Ме-109Е-3 и на некоторых вариантах Ме-109 F и G дополнительно установили 20-мм пушку, стреляющую через вал пропеллера. Начиная с 1944 года на Ме-109 начали устанавливать и 30-мм пушки МК-108, вес снаряда которой в три раза превышал вес снаряда 20-мм пушки. В варианте истребителя-бомбардировщика Ме-109 мог нести четыре бомбы калибром 50 кг или одну бомбу калибром 250 или 500 кг.


Благодаря высоким летно-тактическим характеристикам упоминавшаяся выше модификация Мс-109Е находилась в производстве без существенных изменений в течение первых двух лет второй мировой войны, и лишь с 1941 года начали появляться более совершенные модификации F, G и К. В зависимости от установленного оборудования и вооружения каждая модификация имела по нескольку вариантов и подвариантов. Например, модификация G существовала в 12 основных вариантах и в более чем 30 подвариантах, предназначенных, например, для выполнения задач истребителя-бомбардировщика или фоторазведчика.


Переоборудование самолетов осуществлялось с помощью так называемых «переделочных комплектов». Имелось два вида комплектов: с помощью комплектов первого вида самолеты переоборудовались в заводских условиях, а комплекты второго вида предназначались для переоборудования в полевых условиях силами авиаремонтных подразделений. К обозначению модификации самолетов с комплектами первого вида добавлялись буквы «U» и номер соответствующего комплекта, а при использовании комплектов второго вида — буква «R» и номер комплекта.


Истребитель Ме-109 на начальном этапе второй мировой войны как минимум не уступал английским истребителям и превосходил все советские истребители. Этому в немалой степени способствовало совершенствование его аэродинамики по сравнению с первыми образцами. В последующие годы внимание конструкторов к аэродинамике было ослаблено в пользу усиления вооружения и повышения мощности двигателя.


Результат не замедлил сказаться: качественное превосходство истребителей союзников по сравнению с подобными же германскими самолетами стало неоспоримым. Дело дошло до того, что в составленном в августе 1944 года отчете испытательного центра Люфтваффе в Рехлинс, который подверг сравнению летно-тактические данные истребителей Мессершмитт Мс-109 и Норт-Америкен Р-51 «Мустанг», прямо отмечалось, что «лучшим решением было бы приостановить развитие наших истребителей с поршневыми двигателями и начать строить «Мустанг».





«...Бои на фронте носят беспечный характер. Меня не покидает ощущение веселья и несерьезности происходящего. Но все сразу меняется, и начинаешь чувствовать холодное дыхание смерти, как только в воздухе промелькнет хищное тело «Мессершмитта 109». Это действительно страшный противник». (Из письма домой английского летчика-истребителя Дж. Маклоутера. 2.03.1940 г. Погиб в бою с Bf 109.)

Конец двадцатых годов не предвещал для Вилли Мессершмитта (Wilhelm Emil Messerschmitt) ничего хорошего. С одной стороны, мировой экономический кризис резко сузил рынки сбыта, а с другой — давил груз прежних ошибок. Разработанный для германской государственной авиакомпании «Дойче Люфтганза» (Deutsche Lufthansa — DLH) пассажирский самолет М 20, на который возлагалось так много надежд, 26 февраля 1926 г. в первом же полете потерпел катастрофу. Пилот попытался спастись, но не хватило высоты для раскрытия парашюта. Директор «Люфтганзы» Эрхард Мильх (Erhard Milch) тут же разорвал контракт, имевший для фирмы Мессершмитта жизненно важное значение.

Правда, на выходе оказались еще два прототипа, которые показали на испытаниях неплохие результаты, и Мильх, скрепя сердце, после долгих переговоров согласился возобновить действие контракта. Ободренный Мессершмитт дал указание отгрузить оба самолета заказчику и занялся подготовкой серийного производства М 20. Однако завод не успел еще заложить стапели, как самолеты, проходившие обкатку у «Люфтганзы», один за другим потерпели катастрофу, похоронив под своими обломками восемь офицеров Рейхсвера (Reichswehr). Это происшествие получило большой общественный резонанс и послужило предметом разбирательства в Рейхстаге.

Мильх обрушился на Мессершмитта с публичными обвинениями, в одностороннем порядке аннулировал заказ на изготовление 10 самолетов этого типа и потребовал возвращения финансовых средств. Печать смаковала слова Мильха о том, что Мессершмитт «выпускает опасные самолеты и равнодушен к жертвам своих конструкций». 1 июня 1931 г. компания «Байерише Флюгцойгверке АГ» — «БФВ» (Bayerische Flugzeugwerke — BFW), компаньоном которой была фирма «Мессершмитт Флюгцойгбау ГмбХ» (Messerschmitt Flugzeugbau GMBH), объявила о банкротстве.

Однако Вилли Мессершмитт был не тем человеком, который опускает руки от неудач. Прекрасный организатор, используя различные юридические неточности, обнаруженные в договоре с «Люфтганзой», он в судебном порядке заставил эту компанию восстановить заказ на самолеты М 20, а заодно и прототип скоростного почтового моноплана М 28, разработанного по ее же спецификации. Одновременно Мессершмитту удалось получить заказ на создание двухместного спортивного самолета М 29, предназначенного для участия в международных гонках между столицами европейских государств, которые должны были состояться в 1932 г.

  Транспортный самолет М 20

Все это приоткрывало перед «БФВ» определенные перспективы. Заявление о банкротстве было отозвано, а главой фирмы стал Вилли Мессершмитт. Но беда не приходит одна. Потерпели аварию оба прототипа М 29, и над компанией опять сгустились тучи. А тут еще государственным секретарем по делам авиации стал бывший директор «Люфтганзы» Эрхард Мильх, который испытывал к Мессершмитту открытую неприязнь после обидно проигранной судебной тяжбы. Интриги Мильха лишили компанию «БФВ» участия в конкурсных государственных проектах по созданию новой авиационной техники, но бурное развитие Люфтваффе, вызванное приходом к власти фашистов, потребовало резкого увеличения производства самолетов, поэтому Мессершмитту было разрешено заниматься лицензионной постройкой машин Дорнье (Dornier) и Хейнкеля (Heinkel). Несмотря ни на что, это позволило компании выжить и даже увеличить штат сотрудников.

  Тренировочный самолет М 37

Стремясь удержать у себя небольшой коллектив конструкторов, Мессершмитт не прекращал поиск заказов. Наконец, фортуна улыбнулась ему. Его заместителю Ракану Кокотаки (Rakan Kokotaki) удалось подписать контракт с Румынией на постройку двух самолетов — транспортного М 36 и тренировочного М 37. Мильх попытался с помощью гестапо обвинить Мессершмитта в пренебрежении государственными интересами «в то время, как нация испытывает крайнюю нужду в самолетостроителях», но тот сумел доказать вынужденность своих действий в условиях искусственного ограничения в заказах. Это была победа.

В 1933 г. Мессершмитт на законном основании получил государственный заказ на разработку и изготовление шести экземпляров двухместного туристического самолета, который должен был в следующем году принять участие в международном конкурсе в Италии. Времени на раздумье было мало, поэтому Мессершмитт решил взять за основу конструкцию машины М 37.


Туристический самолет Bf 108  Новый самолет получил обозначение Bf 108 (Bf — Bayerische Flugzeug) и представлял собой двухместный (позже четырехместный) свободнонесущий низкоплан металлической полумонококовой конструкции с работающей обшивкой, потайной клепкой, закрытой кабиной и убирающимся шасси с хвостовым костылем. Небольшое крыло однолонжеронной конструкции было запатентовано Мессершмиттом. Hа крыле были установлены автоматические предкрылки «Хэндли Пэйдж» (Handley Page) и щелевые закрылки, обеспечивающие максимальные несущие свойства. Самолет был оснащен двигателем Хирт (Hirth) HM 8U мощностью 250 л.с. (или Аргус (Argus) As 17 мощностью 218 л.с.), и мог развивать скорость 320 км/ч. Прототип был облетан в феврале 1934 г. Все отмечали прекрасную маневренность самолета (особенно после замены спойлеров на элероны), которая обеспечивалась мощной механизацией крыла. Несмотря на то, что Bf 108 не удалось завоевать главный приз в Италии, за машиной закрепилась слава надежного скоростного туристического самолета.



Истребитель-биплан He 51

Придя к власти, новое руководство Германии поставило перед авиационной промышленностью задачу в кратчайшие сроки оснастить армию новейшими самолетами. В первоначальный период строительства Люфтваффе (Luftwaffe) преимущество отдавалось бомбардировочной авиации как основе воздушной мощи государства. Истребительной авиации отводилась вспомогательная роль оборонного средства. В начале 30-х годов в военной авиации Германии, да и других стран Европы, сложилась «интересная» ситуация — бомбардировщики стали обходить в скорости истребители. Для того, чтобы восстановить «статус-кво», от истребителей требовался скачок в скорости не менее 100 км/ч. Принятый на вооружение строевых частей Люфтваффе истребитель-биплан He 51, не соответствовал современным тактико-техническим требованиям и ничем не выделялся среди своих противников в других странах. Разведка доносила, что в СССР выходит на испытание истребитель монопланной схемы И-16, а англичане уже работают над проектом подобной машины. Это обстоятельство никак не устраивало командование Люфтваффе и в недрах технического управления министерства авиации (Technisches Amt Reichsluftfahrtministerium — T-Amt RLM) закипела интенсивная работа над спецификацией нового истребителя.
Многие коллеги Вилли Мессершмитта говорили, что тот обладал колоссальным даром предвидения и обостренным чутьем исследователя. Почувствовав уверенность в своих силах, правильность и перспективность выбранных технических новаций, заложенных в конструкции Bf 108, Мессершмитт на свой страх и риск принимает решение начать проработку концепции современного истребителя. Не успела просохнуть тушь на чертежах Bf 108, как на кульманах конструкторского отдела его фирмы появились первые наброски общего вида новой боевой машины. Здесь надо отметить — и все это признают, что огромной заслугой Мессершмитта является тот факт, что ему удалось создать сплоченный конструкторский коллектив, в котором в разное время работали известные авиаконструкторы Роберт Люссер (Robert Lusser), Хуберт Бауер (Hubert Bauer) и Вальтер Ретхель (Walter Rethel). Последний начал свою карьеру авиационного конструктора еще в годы первой мировой войны, поэтому его огромный опыт и обширные академические познания позволили воплотить в новом истребителе самые передовые технические идеи того времени.

В начале 1934 г. спецификацию на новый истребитель и изготовление трех прототипов получили фирмы «Арадо» (Arado), «Фокке-Вульф» (Focke Wulf) и «Хейнкель». Интересен тот факт, что T-Amt RLM за основу спецификации (Rüstungsflugzeug IV) на одноместный истребитель взяло предложения фирм «Арадо» и «Хейнкель», которые были разработаны ими в начале 1933 г. Согласно требованиям спецификации, составленной в самых общих формулировках, боевая машина должна была быть спроектирована по схеме низкоплана с данными, обеспечивающими достаточную прочность конструкции для пикирования с работающим двигателем и на выходе из штопора. Максимальную скорость не менее 400 км/ч на высоте 6000 м самолет должен был держать в течение 20 мин. Общее время пребывания самолета в воздухе — 90 мин. Нагрузка на крыло ограничивалась 100 кг/м2. В качестве силовой установки предлагалось использовать 12-цилиндровый двигатель жидкостного охлаждения, над которым в то время параллельно работали фирмы Юнкерс (Junkers) и Даймлер-Бенц (Daimler-Benz). Вооружение самолета должно было состоять как минимум из двух пулеметов Рейнметалл-Борзиг (Rheinmetall-Borsig) MG 17 калибра 7,92 мм с боезапасом 1000 патронов на ствол или одной 20-мм пушки с боезапасом 200 снарядов. В качестве приоритета на первом месте стояла горизонтальная скорость, затем скороподъемность и маневренность.

Мессершмитту официально было заявлено, что его фирма не имеет опыта разработки боевых самолетов, поэтому участвовать в конкурсе не может. Одновременно из недр министерства авиации ему прозрачно намекнули, что «БФВ» никогда не получит заказа на серийное производство истребителя и, что в его же интересах не участвовать в конкурсе. Но глава «БФВ» был «стреляным зайцем» и понимал — этот истребитель был его последним шансом стать в ряд ведущих авиационных фирм Германии. Уверенность придавала успешная работа конструкторского отдела над новой машиной. Задействовав свои связи в политическом руководстве Рейха, — он был в приятельских отношениях с Гессом (Rudolf Hess), — Мессершмитт добился включения «БФВ» в заветный список конкурсантов.

  Мессершмитт Bf 109 V1

Несмотря на то, что требования на новый истребитель были отправлены Мессершмитту позже, чем на другие фирмы, в конце 1934 г. чертежи новой машины, получившей неофициальное фирменное обозначение Verfolgungsjäger Bf 109 (Verfolgungsjäger — истребитель дальнего действия), были переданы в производство. Самолет представлял собой цельнометаллический низкоплан полумонококовой конструкции со свободнонесущим крылом, имеющим щелевые закрылки и автоматические предкрылки, убирающимся шасси и полностью закрытой одноместной кабиной. Рулевые поверхности хвостового оперения и элероны имели полотняное покрытие. Стабилизатор был сделан подвижным, что позволяло менять в полете угол его установки и выбирать тем самым наивыгоднейший режим полета.


Концептуальные конструктивные и аэродинамические решения, заложенные в Bf 109, безусловно, были на тот момент передовыми и смелыми, хотя, как обоснованно говорили некоторые авиационные специалисты того времени, чистота линий самолета оставляла желать лучшего. Мессершмитт, проектировавший ранее планеры и легкие самолеты, не смог до конца избавиться от наработанных штампов и придал своему истребителю угловатые формы. Хотя бытовало мнение, что Мессершмитт специально пошел на некоторое ухудшение аэродинамики в угоду технологичности производства.

Кстати, о технологичности производства. Одним из самых замечательных качеств «сто девятого» была его высокая технологичность, позволившая в условиях острой нехватки квалифицированных кадров и промышленных площадей быстрыми темпами наращивать его производство.

Справедливости ради следует отметить, что технические решения, заложенные в новую машину, кроме, быть может, оригинального однолонжеронного крыла, не были секретом для авиационных конструкторов. Цельнометаллические конструкции самолетов были известны еще с 1915 г., когда Юнкерс продемонстрировал первый свободнонесущей самолет монопланной схемы с обшивкой из гофрированного листа, а Дорнье в 1922 г. развил эту идею в своем истребителе. Работающая обшивка была впервые использована на самолетах английской фирмы «Шорт» (Short), а предкрылки и щелевые закрылки — английской фирмой «Хэндли Пэйдж». Закрытая кабина и убирающееся шасси так же были хорошо известны специалистам. Заслуга Мессершмитта заключалась в том, что все эти технические решения он талантливо воплотил в одном самолете.

Высокая проектная скорость полета потребовала уменьшения площади несущих поверхностей, что, в свою очередь, привело к увеличению нагрузки на крыло (113 кг/м2). Стремясь максимально облегчить конструкцию крыла, Мессершмитт разместил узел крепления стоек шасси в фюзеляже. Такое конструктивное решение имело и свою отрицательную сторону — относительно узкая колея шасси. Для обеспечения приемлемых взлетно-посадочных характеристик самолету был придан большой стояночный угол, сыгравший впоследствии — наряду с узкой колеей — свою негативную роль в его истории и приведший к многим летным происшествиям.

В мае 1935 г. планер «сто девятого» был собран и ожидал поступления двигателя, но Jumo 210 и DB 600 еще стояли на испытательных стендах своих заводов. Чтобы не терять времени, Мессершмитт решает установить на первом прототипе двигатель «Кестрел V» английской фирмы «Роллс-Ройс» (Rolls-Royce Kestrel V) стартовой мощностью 695 л.с. и двухлопастный воздушный винт постоянного шага. Конкуренты «Арадо» и «Хейнкель» принимают подобное решение.

К августу все работы по установке двигателя на Bf 109 были завершены. Посмотреть на новый истребитель в Аугсбург (Augsburg), где проходила сборка самолета, приехал Эрнст Удет (Ernst Udet). Обойдя машину со всех сторон, он был, мягко говоря, озадачен ее непривычным видом. Все в ней было странно для опытного летчика: и схема моноплана, говорившая о недостаточной маневренности, и закрытая кабина, ассоциировавшаяся с захлопнувшейся крышкой гроба над головой, и хилые наклонные стойки шасси, которые, казалось, вот-вот сложатся под тяжестью самолета, и высоко задранный нос самолета, закрывающий на земле обзор из кабины вперед, и тонкий профиль короткого крыла, которое должно было сломаться при малейшей нагрузке. Подойдя к Мессершмитту и с сочувствием посмотрев на него, Удет произнес фразу, которая вошла в анналы истории авиации: «Этот самолет никогда не будет истребителем!»


Между тем в плановом порядке начались наземные испытания Bf 109. Самолет поставили на «козлы» и приступили к интенсивной проверке механизма уборки и выпуска шасси. Затем долго возились с двигателем, гоняя его на разных режимах, устраняя тряску, течь ГСМ и охлаждающей жидкости. Первую рулежку по аэродрому по просьбе старейшего летчика-испытателя фирмы, гауптмана Ганса-Дитриха Кнёча (Hans-Dietrich «Bubi» Knötsch), решили сделать с расчаленными стойками шасси — настолько они вызывали беспокойство у этого опытного пилота, хотя конструкторы клялись, что все будет в порядке. В процессе наземных испытаний была выявлена недостаточная амортизация стоек, потребовавшая доработки.

28 мая 1935 г. Bf 109 совершил свой первый полет. Все волновались. На Мессершмитта страшно было смотреть — он стоял погруженный в себя, слабо реагируя на вопросы окружающих. Один Кнёч сохранял завидное спокойствие и даже иногда позволял себе пошутить над суетящимися вокруг машины механиками. Наконец он взобрался в кабину и порулил по взлетной полосе. Отойдя на небольшое расстояние, самолет развернулся и замер. Вот винт превратился в прозрачный сверкающий диск, мощный гул мотора накрыл застывшую от напряжения толпу, и самолет тронулся с места, быстро набирая скорость. Точно у того места, где стоял Мессершмитт, Кнёч оторвал «сто девятый» от ВПП и под восторженный рев собравшихся ушел в небо…


Модификация   Bf.109B Bf.109C
Размах крыла, м   9.85  9.85
Длина, м   8.55  8.55
Высота, м   2.45  2.45
Площадь крыла, м2   16.40  16.40
Масса, кг
  пустого самолета   1500  1600
  нормальная взлетная   2150  2300
Тип двигателя   1 ПД Junkers Jumo 210Da  1 ПД Junkers Jumo 210Ga
Мощность, л.с.   1 х 680  1 х 700
Максимальная скорость , км/ч
  на высоте   463  468
  у земли   406  418
Крейсерская скорость, км/ч   350  343
Практическая дальность, км   690  650
Макс. скороподъемность, м/мин   612  571
Практический потолок, м   8200  8400
Экипаж, чел   1  1
Вооружение:

три 7,9-мм пулемета MG 17 с 500 патронами на ствол (два фюзеляжных имели 500 патронов на ствол и 420 патронов для крыльевых пулеметов).

четыре 7,9-мм пулемета MG 17 с 500 патронами на ствол (два фюзеляжных имели 500  патронов на ствол и 420 патронов для крыльевых пулеметов).

28 мая 1935 года состоялся первый полет германского истребителя Messerschmitt Bf.109, самой массовой машины этого класса в минувшей войне. Но в других странах в те годы тоже были созданы замечательные самолеты для обороны собственного неба. Некоторые из них на равных бились с Messerschmitt Bf.109. Некоторые превосходили его по ряду тактико-технических характеристик.

Ниже - сравнение германского авиашедевра с лучшими истребителями противников и союзников Берлина в той войне — СССР, Великобритании, США и Японии.

1. Незаконнорожденный немец

Вилли Мессершмитт был «на ножах» со статс-секретарем министерства авиации Германии генералом Эрхардом Мильхом. Поэтому конструктор не был допущен к конкурсу на разработку перспективного истребителя, который должен был заменить устаревший биплан Хенкеля — He-51.

Мессершмитт, дабы не допустить банкротства своей фирмы, в 1934 году заключил с Румынией договор на создание новой машины. За что тут же был обвинен в предательстве. За дело горячо взялось гестапо. После вмешательства Рудольфа Гесса Мессершмитта все же допустили к участию в конкурсе.

Конструктор решил действовать, не обращая внимания на техническое задание военных на истребитель. Он рассудил, что иначе получится истребитель-середнячок. И, учитывая предвзятое отношение к авиаконструктору могущественного Мильха, конкурс выиграть не удастся.



Расчет Вилли Мессершмитта оказался верным. Bf.109 на всех фронтах Второй мировой войны был одним и лучших. К маю 1945 года Германия произвела 33984 этих истребителей. Однако коротко рассказать об их тактико-технических характеристиках весьма затруднительно.

Во-первых, было выпущено почти 30 существенно разнящихся модификаций Bf.109. Во-вторых, характеристики самолета постоянно улучшались. И Bf.109 конца войны был существенно лучше истребителя образца 1937 года. Но все же существовали и «родовые черты» всех этих боевых машин, которые и определяли почерк ведения ими воздушного боя.

Достоинства:

— мощные двигатели компании Даймлер-Бенц позволяли развивать высокую скорость;

— значительная масса самолета и прочность узлов позволяла развивать на пикировании скорости, недостижимые для других истребителей;

— большая полезная нагрузка позволяла добиваться повышенной вооруженности;

— высокая бронезащита повышала безопасность пилота.

Недостатки:

— большая масса самолета снижала его маневренность;

— расположение пушек в пилонах крыльев замедляло выполнение виражей;

— самолет был малоэффективен для поддержки бомбардировщиков, поскольку в этом качестве не мог использовать скоростные преимущества;

— для управления самолетом требовалась высокая подготовка пилотов.

2. «Я — Як-истребитель»

КБ Александра Яковлева перед войной совершило фантастический прорыв. До конца 30-х годов оно выпускало легкие самолеты, предназначавшиеся, в основном, для спортивных целей. А в 1940 году был запущен в серию истребитель Як-1, в конструкции которого, наравне с алюминием, было дерево и полотно. Он обладал прекрасными летными качествами. В начале войны Як-1 успешно давал отпор «фокерам», проигрывая при этом «мессерам».



Но в 1942 году на вооружение наших ВВС начал поступать Як-9, который боролся с «мессерами» уже на равных. Причем советская машина имела явное преимущество в ближнем бою на малых высотах. Уступая, правда, в сражениях на больших высотах.

Неудивительно, что именно Як-9 оказался самым массовым советским истребителем. До 1948 года было построено 16 769 Як-9 в 18 модификациях.

Справедливости ради необходимо отметить и еще три прекрасных наших самолета — Як-3, Ла-5 и Ла-7. На малых и средних высотах они превосходили Як-9 и побивали Bf.109. Но эта «троица» была выпущена в меньших количествах, в связи с чем основная нагрузка по борьбе с фашистскими истребителями легла именно на Як-9.

Достоинства:

— высокие аэродинамические качества, позволяющие вести динамичный бой в непосредственной близости от противника на низких и средних высотах. Высокая маневренность.

Недостатки:

— малая вооруженность, в значительной мере вызвана недостаточной мощностью двигателя;

— низкий ресурс двигателя.

3. Вооружен до зубов и очень опасен

Англичанин Реджинальд Митчелл (1895 — 1937) был конструктором-самоучкой. Свой первый самостоятельный проект — истребитель Supermarine Type 221 — он завершил в 1934 году. Во время первого же полета машина разогналась до скорости 562 км/ч и поднялась на высоту 9145 метров за 17 минут. Ни один из существовавших на тот момент в мире истребитель сделать такого не мог. Не имел никто и сравнимой огневой мощи: Митчелл разместил в консоли крыла сразу восемь пулеметов.

В 1938 году началось серийное производство суперистребителя Supermarine Spitfire (Spitfire — «изрыгающий огонь») для Британских королевских ВВС. Но главный конструктор этого счастливого момента не увидел. Он скончался от рака в возрасте 42 лет.

Дальнейшая модернизация истребителя проводилась уже силами конструкторов компании Supermarine. Первая серийная модель называлась Spitfire MkI. На ней был установлен 1300-сильный двигатель. Существовало два варианта вооружения: восемь пулеметов или четыре пулемета и две пушки.

Это был самый массовый британский истребитель, выпущенный в количестве 20 351 экземпляров в различных модификациях. На протяжении войны характеристики Spitfire постоянно улучшались.

Британский огнедышащий Spitfire в полной мере продемонстрировал свою принадлежность к элите мировых истребителей, переломив в сентябре 1940 года так называемую Битву за Британию. Люфтваффе предпринял мощную воздушную атаку на Лондон, в которой принимали участие 114 бомбардировщиков Dornier 17 и Heinkel 111 в сопровождении 450 Ме 109 и нескольких Ме 110. Им противостояли 310 британских истребителей: 218 Hurricane и 92 Spitfire Mk.I. Было уничтожено 85 самолетов противника, причем подавляющее большинство — в воздушном бою. Королевские ВВС потеряли восемь Spitfire и 21 Hurricane.

Достоинства:

— прекрасные аэродинамические качества;

— высокая скорость;

— большая дальность полета;

— прекрасная маневренность на средних и больших высотах.

— большая огневая мощь;

— необязательность высокой подготовки пилотов;

— у некоторых модификаций — высокая скороподъемность.

Недостатки:

— ориентирован на лишь бетонные взлетно-посадочные полосы.

4. Комфортный «мустанг»

Созданный американской компанией North American по заказу британского правительства в 1942 году истребитель P-51 Mustang существенно отличается от трех уже рассмотренных нами истребителей. Прежде всего, тем, что перед ним были поставлены совсем другие задачи. Это был самолет сопровождения бомбардировщиков дальней авиации. Исходя из этого, «мустанги» имели огромные топливные баки. Их практическая дальность превышала 1500 километров. А перегоночная — 3700 километров.

Дальность полета обеспечивалась тем, что на «мустанге» впервые применили ламинарное крыло, благодаря которому происходит обтекание воздушным потоком без турбулентности. «Мустанг», как ни парадоксально, был комфортным истребителем. Не случайно его называли «летающим кадиллаком». Это было необходимо для того, чтобы пилот, пребывая несколько часов за штурвалом самолета, излишне не тратил силы.

К концу войны «мустанг» начали использовать не только как самолет сопровождения, но и как штурмовик, оснастив его ракетами и усилив огневую мощь.

Достоинства:

— хорошая аэродинамика;

— высокая скорость;

— большая дальность полета;

— высокая эргономичность.

Недостатки:

— требуется высокая квалификация пилотов;

— низкая живучесть против огня зенитной артиллерии;

— уязвимость радиатора водяного охлаждения

5. Японский «перестарок»

Как ни парадоксально, но самым массовым японским истребителем был палубный — Mitsubishi A6M Reisen. Его прозвали «Zero» («ноль» — анг.). Этих «ноликов» японцы выпустили 10939 штук.

Столь большая любовь к палубным истребителям объясняется двумя обстоятельствами. Во-первых, у японцев был громадный авианосный флот — десять плавучих аэродромов. Во-вторых, в конце войны «Zero» стали в массовом порядке использовать для «камикадзе» В связи с чем количество этих самолетов быстро сокращалось.

Техническое задание на палубный истребитель A6M Reisen были переданы в компанию Mitsubishi в конце 1937 года. Для своего времени самолет должен был стать одним из лучших в мире. Конструкторам предложили создать истребитель, имевший скорость 500 км/ч на высоте 4000 метров, вооруженный двумя пушками и двумя пулеметами. Продолжительность полета — до 6−8 часов. Дистанция разбега — 70 метров.

В начале войны «Zero» господствовал в Азиатско-Тихоокеанском регионе, превосходя истребители США и Великобритании в маневренности и скорости на низких и средних высотах.

7 декабря 1941 года во время нападения японского ВМФ на американскую базу Пёрл-Харбор «Zero» полностью подтвердили свою состоятельность. В нападении принимали участие шесть авианосцев, на которых базировались 440 истребителей, торпедоносцев, пикирующих бомбардировщиков и истребителей-бомбардировщиков. Результат нападения был для США катастрофическим.

Наиболее красноречива разница потерь в воздухе. У США уничтожено 188 самолетов, выведены из строя — 159. Японцы потеряли 29 самолетов: 15 пикирующих бомбардировщиков, пять торпедоносцев и всего девять истребителей.

Но к 1943 году союзники все же создали конкурентоспособные истребители.

Достоинства:

— большая дальность полета;

— хорошая маневренность;

Недостатки:

— низкая мощность двигателя;

— низкая скороподъемность и скорость полета.

Сравнение характеристик

Перед тем, как сравнивать одноименные параметры рассмотренных истребителей, необходимо отметить, что дело это не вполне корректное. Прежде всего потому, что разные страны, участвовавшие во Второй мировой войне, ставили перед своей истребительной авиацией различные стратегические задачи. Советские Яки в первую очередь были заняты поддержкой с воздуха сухопутных сил. В связи с чем обычно летали на малых высотах.

Американский «мустанг» был предназначен для эскортирования дальних бомбардировщиков. Примерно такие же цели были поставлены и перед японским «Zero». Британский Spitfire был универсален. В равной степени он эффективно действовал и на малых высотах, и на больших.

Слово «истребитель» наиболее подходит германским «мессерам», которые, прежде всего, должны были уничтожать самолеты противников вблизи фронта.

Параметры приведем по мере их понижения. То есть — на первом месте в данной «номинации» — лучший самолет. Если у двух самолетов примерно одинаковый параметр, то они стоят через запятую.

Итак:

— максимальная скорость у земли: Як-9, Mustang, Me.109 — Spitfire — Zero

— -максимальная скорость на высоте: Me.109, Mustang, Spitfire — Як-9 — Zero

— мощность двигателя: Me.109 — Spitfire — Як-9, Mustang — Zero

— скороподъемность: Me.109, Mustang — Spitfire, Як-9 — Zero

— практический потолок: Spitfire — Mustang, Me.109 — Zero — Як-9

— практическая дальность: Zero — Mustang — Spitfire — Me.109, Як-9

— вооружение: Spitfire, Mustang — Me.109 — Zero — Як-9.

Плохой «Мессершмитт» | Warspot.ru

«Мессершмитт» Bf 109 — один из самых спорных и обсуждаемых истребителей Второй мировой войны. И дело даже не в нацистской пропаганде, а в конструкции самого самолёта, спорной и нетипичной. Да, Bf 109 выглядит обычным самолётом, но как же внешность бывает обманчива! Попробуем разобраться в особенностях конструкции немецкого истребителя и выяснить, как они повлияли на его судьбу.

В 30-е годы прошлого века ведущие двигателисты из разных стран довели мощность V-образных 12-цилиндровых авиамоторов жидкостного охлаждения до 800–1000 л.с. Эти двигатели были буквально нарасхват, ведь какой авиаконструктор откажется создать скоростной аэродинамически чистый истребитель с мощным и компактным мотором? И тогда на смену бипланам пришли так называемые истребители «новой волны», созданные вокруг мощных и компактных рядных двигателей. Это британские «Харрикейн» и «Спитфайр», американские P-39 и P-40, французские MS.406, D.520 и VG-33. Позже к ним присоединились советские Як-1, МиГ-3 и ЛаГГ-3, итальянские MC.202 и Re.2001, а также японский Ki-61. Конечно же, видное место среди них занимает легендарный Bf 109.

Первый прототип «Мессершмитта» Bf 109V-1 с британским мотором «Роллс-Ройс Кестрел»

Мы привыкли считать Bf 109 чуть ли не эталоном истребителя «новой волны» — тем более что внешне он довольно похож на своих коллег. Но внутри это совершенно другой самолёт с необычной и противоречивой конструкцией. Именно она предопределила сначала грандиозный успех самолёта, а затем и его стремительную деградацию. Рассмотрим концепцию Bf 109, а затем проследим, как она аукнулась в ходе развития.

Спортивные корни

У многих известных авиаконструкторов были свои предпочтения и сильные стороны, которые отражались в их истребителях. Например, Александру Яковлеву хорошо давались учебно-тренировочные самолёты. Пусть его истребители не выдерживали высоких скоростей пикирования и не выделялись мощным вооружением, но зато они были очень простыми и приятными в пилотировании. Реджинальд Митчелл долгие годы занимался гоночными гидропланами, поэтому его «Спитфайр» получился довольно дорогим и сложным в производстве, но с отменными лётными характеристиками. Клод Дорнье строил многомоторные самолёты с толкающими винтами, поэтому в своём истребителе Do 335 он разместил сразу два мотора, причём один из них с толкающим винтом в хвосте. Напрашивается вопрос: а что можно сказать о Вилли Мессершмитте?

«Мессершмитт» M 29 готов к перевозке

До Bf 109 и Bf 110 Мессершмитт вообще не занимался военной авиацией — его коньком были спортивные самолёты с соответствующей спецификой. Во-первых, такой самолёт должен быть недорогим и простым в производстве, чтобы его мог себе позволить купить гражданский пилот. Во-вторых, требовалась очень лёгкая модульная конструкция. Самолёт мог сесть где угодно, в том числе и в сельской глуши, где для перевозки не нашлось бы ничего лучше телеги и пары лошадей. Да и в случае обслуживания или ремонта приходилось рассчитывать только на свои силы.

Решая эти проблемы, Мессершмитт пришёл к своему видению самолёта. Очень лёгкое однолонжеронное крыло состояло из двух консолей, конструкция которых позволяла без труда отстыковывать их от фюзеляжа. Стойки шасси крепились к фюзеляжу, поэтому при замене консолей крыла самолёт стоял на своих ногах, его не нужно было подвешивать на специальных козлах. Перевозка тоже была очень удобной: консоли крыла снимались, а фюзеляж задом наперёд цеплялся к кузову грузовика или к телеге. В таком виде самолёт мог проехать даже по узким деревенским улицам.

Спортивный Bf 108 получился очень удачным самолётом

Когда нацисты пришли к власти, они заказали Мессершмитту то, что у него получалось лучше всего — спортивный самолёт для предстоящих гонок. К созданию истребителей его не пускали из-за отсутствия опыта, да и без него было кому делить этот пирог. Мессершмитта такое положение дел совершенно не устраивало, поэтому параллельно он начал разработку истребителя по собственному видению, мало считаясь с взглядами военных. Казалось, затея была обречена на поражение, но буквально за пару лет ситуация перевернулась с ног на голову!

Спортивный Bf 108 получился очень удачным самолётом. Он воплощал концепцию Мессершмитта и вобрал весь его опыт, сочетая минимальный вес, простоту производства и ремонта, стойки шасси, крепившиеся к фюзеляжу, однолонжеронное крыло, состоявшее из двух съёмных консолей. Видя успех фирмы, военные всё же решили заказать Мессершмитту истребитель, фактически оплатив его инициативные работы. Так началась история Bf 109.

Основу Bf 109 составляла «коробка» с сидением пилота, бензобаком и стойками шасси. Сзади к ней пристыковывалась хвостовая часть, спереди двигатель с вооружением, по бокам стыковались консоли крыла

При создании своего первого истребителя Мессершмитт активно пользовался опытом и наработками по спортивным самолётам, поэтому Bf 109 получился довольно необычным по конструкции. Другим авиаинженерам и в голову бы не пришло закладывать в истребитель такие идеи! Всё в нём подчинялось главным принципам Мессершмитта: минимальный вес и габариты, технологичность и простота обслуживания и ремонта не в ущерб лётным качествам.

Основу самолёта составляла «коробка» с сидением пилота, бензобаком и стойками шасси. Сзади к ней пристыковывалась хвостовая часть, спереди двигатель с вооружением, по бокам стыковались консоли крыла. Благодаря модульности Bf 109 был очень удобным в производстве и ремонте. Для облегчения самолёта Мессершмитт отказался от традиционной хвостовой части, собиравшейся на силовой ферме или системе шпангоутов и лонжеронов. Вместо этого две симметричных относительно вертикальной продольной плоскости половинки фюзеляжа с толстой работающей обшивкой подкреплялись лёгкими полушпангоутами, образованными отбортовкой всё тех же листов обшивки, и продольными стрингерами. Собирать такую конструкцию было очень просто.

Две симметричных относительно вертикальной продольной плоскости половинки фюзеляжа с толстой работающей обшивкой подкреплялись лёгкими полушпангоутами, образованными отбортовкой всё тех же листов обшивки, и продольными стрингерами. Собирать такую конструкцию было очень просто

К «коробке» кабины стыковались консоли однолонжеронного крыла — очень лёгкие, но прочные. Это хорошо видно по некоторым фотографиям с мест аварийных посадок: шасси смято, хвост свёрнут, двигатель висит не пойми на чём, а крылу хоть бы что. Наконец, спереди к «коробке» монтировали вооружение и двигатель с системой охлаждения.

На момент начала работ у немцев не было подходящего мощного двигателя. Фирма «Даймлер-Бенц» ещё долго доводила до ума будущий знаменитый DB 601, да и менее мощный 700-сильный Jumo 210 от «Юнкерс» едва поспевал. Поэтому команда Мессершмитта, трезво оценив ситуацию, поставила на первое место минимальный вес самолёта, пусть и в ущерб аэродинамике. Под элеронами торчали «мясницкие крюки» весовых компенсаторов, стабилизатор держался на подкосах, а хвостовое колесо сделали неубирающимся. Конечно, от этого страдала аэродинамика, зато вес пустого Bf 109B не превышал полутора тонн. Из всех претендентов на роль основного немецкого истребителя «новой волны» он был самым лёгким и скоростным.

Спереди к стоящей на своих ногах коробке кабины пилота монтировали вооружение и двигатель

Такова была изначальная концепция Bf 109: минимальный вес, модульная конструкция, простота производства и ремонта. Пока всё выглядит здорово, но мог ли самолёт сохранить свои достоинства в процессе развития?

Бодрый спортсмен с больными ногами

Истребители ранних модификаций (Bf 109B/C/D) мало отличались от первого прототипа: это был изначальный облик самолёта, наиболее полно воплощавший концепцию Мессершмитта. В крыле размещались только маслорадиатор да пара пулемётов в некоторых модификациях, поэтому оно очень просто отсоединялось.

Поначалу военные были настроены по отношению к Bf 109 скептически. Ещё бы, самолёт с тесной кабиной, закрытым фонарём и сравнительно высокой нагрузкой на крыло тогда был непривычным. Но вскоре их мнение радикально поменялось. Истребитель Мессершмитта показывал хорошие лётные качества и при этом был прост в производстве. Именно такой самолёт лучше всего подходил возрождающимся люфтваффе, которым современные истребители требовались сотнями, и не сегодня, а ещё вчера.

Всеобщее воодушевление омрачалось одной очень неприятной особенностью Bf 109, которая выявилась на первом же прототипе и преследовала детище Мессершмитта на протяжении всей его истории, став настоящим проклятьем. У него регулярно ломалось шасси.

Авария раннего Bf 109 с двигателем Jumo 210

Побороть эту проблему было невозможно, поскольку в ней сплелись в один клубок разные особенности, которые по отдельности не вызвали бы хлопот. Во-первых, стойки, складывающиеся по размаху, крепились к предельно обжатому фюзеляжу, поэтому колея шасси была узкой. У Bf 108 фюзеляж был шире, и этой проблемы не возникало. Во-вторых, Bf 109 создавался под перевёрнутые V-образные двигатели, у которых ось вращения винта находится ниже, чем обычно. Чтобы самолёт не цеплял винтом взлётную полосу, стойки шасси пришлось сделать выше. Наконец, вишенкой на торте было стремление любой ценой облегчить истребитель, поэтому крепление стоек к фюзеляжу было недостаточно прочным. В таком случае усиливать стойки было бесполезно: какой смысл наращивать кость руки, если плечо всё равно не выдержит? Это хорошо видно на многочисленных фотографиях с вывернутыми «ногами».

Но настоящее веселье было впереди. Из-за того, что ось вращения винта проходила сравнительно низко, при посадке пилоту приходилось задирать нос истребителя. Одно неверное движение — и на малой скорости самолёт валился на крыло. Если шасси не выдерживало, то самолёт ложился на живот, в противном же случае «сто девятый» делал кувырок через голову. Взлёт и посадка на Bf 109 были незабываемым приключением!

Два типичных исхода грубой посадки на «Мессершмитте»: истребитель оказывался на «животе» или на «спине»

Тем не менее достоинства нового истребителя перевесили недостатки, с которыми люфтваффе согласились мириться — тем более что пока один самолёт разбивался, Мессершмитт успевал построить три других. Да и в целом ранние Bf 109 оказались удачными истребителями и хорошо показали себя во время гражданской войны в Испании. Что же было дальше?

Новый двигатель — новые проблемы

Дальше характеристики ранних Bf 109 упёрлись в слабый двигатель Jumo 210, который с грехом пополам выдавал 700 л.с. С ним немецкий истребитель успешно воевал против И-16 и истребителей-бипланов, но уступал британскому «Харрикейну», а ведь на подходе был «Спитфайр»! Тем временем двигателисты из «Даймлер-Бенц» довели до ума 1000-сильный DB 601 — пожалуй, лучший рядный авиамотор своего времени. Однако просто установить его на Bf 109 не получилось.

Японский истребитель «Кавасаки» Ki-61 с типичным размещением радиатора в подфюзеляжной «ванне»

DB 601 был не только мощнее и тяжелее предшественника, но и требовал лучшей системы охлаждения. Если на старый Bf 109 поставить новый двигатель и увеличить (читай — утяжелить) радиатор, то у самолёта сместится центровка. Решение напрашивается само собой: перенести радиатор из носа. Но… куда? Если не удаётся радиатор разместить в носу, то с точки зрения компоновки и аэродинамики лучше всего подвесить его в «ванну» под фюзеляжем. На Як-3, Ki-61, MC.202, P-51 и многих других истребителях так и сделали, но не на Bf 109. Почему?

На Bf 109 адекватно расположить радиатор оказалось невозможно сразу по двум причинам. Во-первых, центральная часть фюзеляжа была скомпонована до предела плотно: в ней находились кабина пилота, бензобак до пола, вооружение и механизм шасси, поэтому проложить трубопроводы к радиатору было попросту негде. Во-вторых, как мы помним, у Bf 109 была облегчённая хвостовая часть фюзеляжа без традиционного мощного силового набора. А раз нет силового набора — к чему крепить радиатор? Так стремление всеми правдами и неправдами облегчить самолёт сыграло с Мессершмиттом очередную злую шутку.

«Мессершмитт» Bf 109E-1 с бортовым кодом D-IWKU после аварийной посадки, стоившей сломанного фюзеляжа

У конструкторов оставался только один путь — разместить радиаторы под крылом, обогнув трубопроводами «коробку» с кабиной пилота. Такая система охлаждения стала характерной чертой всех «сто девятых», начиная с Bf 109E, или «Эмиля».

Но и это решение было компромиссом: в корневой зоне крыла площадь поперечного сечения самолёта максимальная, а тут она ещё больше увеличивается из-за радиаторов, от этого страдает и без того посредственная аэродинамика. Кроме того, здесь же находились закрылки, которые при отклонении ухудшали обдув радиаторов и снижали эффективность охлаждения двигателя. Наконец, изначальная концепция пустых легкосъёмных консолей крыла перестала работать. Но на все эти проблемы решили закрыть глаза, ведь максимальная скорость Bf 109E разом выросла на 100 километров в час!

Система охлаждения «Мессершмитта» Bf 109E

С технической точки зрения наилучшими в семействе Bf 109 были ранние модели от Bf 109B до Bf 109D, а уже «Эмиль» показал, что дальнейшее развитие истребителя наталкивается на проблемы изначальной концепции. Казалось бы, на этом разумно закончить эволюцию Bf 109 и начать производство нового истребителя с DB 601, лишённого недостатков предшественника со спортивными корнями. Но немцы, как выяснилось, словно и не думали о будущем, а продолжали выпускать Bf 109 во всё больших количествах, незаметно копая себе яму. Да, пока всё было хорошо…

Шаг вперёд, два шага назад

Истребитель Bf 109F, известный как «Фридрих», принято оценивать очень высоко, чуть ли не как лучшую модификацию «сто девятого» из всех. Причина его создания проста: с новым двигателем истребитель вышел к таким скоростям, на которые он не рассчитывался, поэтому требовалось серьёзно поработать над топорной аэродинамикой.

На первый взгляд, команда Вилли Мессершмитта хорошо справилась с этой задачей: истребитель получил новое крыло, усиленный стабилизатор позволил отказаться от подкосов, а хвостовое колесо стало убираемым. Что не менее важно, простая и технологичная модульная конструкция позволила практически безболезненно освоить новшества в производстве. Но за всем этим внешним благополучием скрывалось что-то подозрительное.

Конструкция однолонжеронного крыла «Мессершмитта»: 1 — лонжерон, 2 — стрингер, 3 — полка лонжерона, 4 — продольная задняя стенка, 5 — элерон

При всех значительных улучшениях Bf 109 терял в манёвренности и всё хуже управлялся, а на высоких скоростях и вовсе напоминал бревно. Читатель может возразить: разве дело не в увеличении массы самолёта и, как следствие, в росте нагрузки на крыло? Конечно, это тоже вносило свой вклад, но только увеличением веса проблему объяснить невозможно. Например, второй немецкий истребитель, «Фокке-Вульф» Fw 190, был довольно тяжёлым самолётом с высокой нагрузкой на крыло и посредственной манёвренностью, но при этом отлично управлялся на высоких скоростях и вообще вёл себя очень предсказуемо. В чём же дело?

А дело было в нетипичном для истребителя однолонжеронном крыле «сто девятого». Хотя силовой контур из лонжерона и задней стенки плоскости обеспечивал более чем достаточную прочность, из-за больших колёсных ниш лонжерон пришлось сдвинуть назад. Передняя часть крыла оказалась ослабленной и теперь плохо работала на кручение, а ведь на неё приходилась наибольшая нагрузка!

«Эскимо на палочке»: однолонжеронная консоль крыла от Bf 109F, ослабленная нишей шасси и подкрыльевым радиатором

На «Фридрихе» Вилли Мессершмитт для улучшения аэродинамики решил утопить радиаторы в крыло, поэтому за лонжероном появилась ещё одна большая ослабленная зона. Теперь крыло стало напоминать, по меткому выражению авиационного историка Виктора Бакурского, эскимо на палочке. Здесь мы приближаемся к сути вопроса: на «Фокке-Вульфе» Fw 190 ставились элероны типа «Фрайз», при отклонении которых поток воздуха ударялся в их лобовую часть и компенсировал часть нагрузки на ручке управления. Именно благодаря им истребитель Курта Танка отлично вёл себя на высоких скоростях.

Однако у таких элеронов есть недостаток: они могут вызывать вибрации. «Фокке-Вульф» с его прочной двухлонжеронной конструкцией крыла их словно и не замечал, чего не скажешь об ослабленном крыле «Фридриха». Поэтому инженеры Мессершмитта, хотя и применили такие же элероны на Bf 109F, спроектировали их с малым носком, который эффективно работал только на небольших скоростях. Манёвренность и управляемость ухудшались постоянно: на высоких скоростях при отклонении элеронов крыло закручивалось в противоположных направлениях — это если у пилота вообще хватало сил их отклонить! Историк авиации Рюдигер Козин, работавший в отделе аэродинамики фирмы «Арадо», отмечал:

«В отличие от Bf 109, на котором возрастающие нагрузки на управление элеронами с ростом скоростей были причиной постоянных нареканий, на Fw 190 компенсация элеронов была прекрасной. Кроме того, крыло Fw 190 имело большую жёсткость при работе на кручение. Что касается однолонжеронного крыла конструкции Мессершмитта, то на Bf 109 крыло хорошо работало на изгиб, но относительно плохо на кручение. Жёсткость крыла на кручение ещё более снижалась большими вырезами в обшивке крыла Bf 109. Когда элероны отклоняются, крыло стремится закрутиться в противоположную сторону. Этот эффект усиливается с ростом скорости, пока не будет достигнута скорость реверса элерона, когда для отклонения элерона приходится прикладывать максимум усилий без видимого эффекта».

Но на этом проблемы с крылом не закончились. Для того чтобы утопленные в крыло радиаторы всегда имели нужный расход воздуха, Мессершмитту пришлось переделать закрылки, причём результат получился неординарным: вместо привычных двух секций щелевых закрылков у Bf 109F их было шесть!

«Мессершмитт» Bf 109G на пробеге демонстрирует всю сложность своих посадочных щитков

Каждый радиатор разместили между двумя закрылками, верхним и нижним, благодаря чему между ними всегда было место для проходящего через радиатор воздуха. Так как площади этих закрылков не хватало, к ним добавили ещё две секции. Разумеется, вся эта конструкция была сложнее и тяжелее, а от изначальной концепции лёгкого и простого крыла не осталось и следа. Поэтому-то автор и считает, что остановиться нужно было на ещё «Эмиле», ведь дальнейшее развитие давалось слишком высокой ценой. Это верный признак того, что требовался новый самолёт с принципиально другой конструкцией!

Плата за высокую скорость была высокой: манёвренность и управляемость всё ухудшались, а масса самолёта росла. Инженеры с тревогой поглядывали на немощное шасси, оставшееся без изменений, ведь Bf 109 подошёл к своему пределу, переступать через который было нельзя. Или всё же можно?

В порочном круге

«Эмиль» был технологическим оптимумом, а «Фридрих» — максимумом изначальной концепции Bf 109. Однако немцы, ослеплённые простотой производства, вовремя не создали достойную замену «сто девятому» под тот же двигатель. Когда на «Фридрихе» резервы конструкции подошли к концу, было уже поздно. Истребителей требовалось так много, что налаженное производство останавливать не решились, да и Мессершмитта обилие заказов более чем устраивало. Поэтому, начиная примерно с 1941 года, оставался только один путь: дожимать последние капли и попутно вставлять в конструкцию костыли, чтобы самолёт хотя бы не разваливался в воздухе.

Исправить основные недостатки Bf 109 в рамках его концепции было уже невозможно. Проблемы с управляемостью описаны выше, вылечить их можно было только установкой нового крыла. Узкое шасси тоже было неисправимо и требовало полной переделки. Обзор назад у пилота был отвратительный, но убрать гаргрот и применить современный каплевидный фонарь с круговым обзором, как это было сделано на «Спитфайре», «Мустанге» или Як-3, мешала необычная по конструкции хвостовая часть. Новые мощные двигатели были прожорливыми, но места для увеличения запаса топлива в самолёте уже не было, поэтому дальность полёта оставляла желать лучшего. Конечно, по отдельности всё это можно было решить, но в сумме получался совершенно новый самолёт. С ним Мессершмитт безнадёжно опоздал.

Лежащий на собственных стойках шасси финский Bf 109G-2. Финны так намучились с поведением «Мессершмитта» на взлёте и посадке, что на своём истребителе «Пюёрремюрскю» (Pyörremyrsky — «Ураган»), создававшемся по мотивам «сто девятого», предпочли спроектировать совершенно новое крыло с широкой колеёй шасси

Но в 1941 году вопрос ещё не стоял так остро, ведь фирма «Даймлер-Бенц» разработала новый двигатель DB 605A. При тех же габаритах, что и у DB 601, он выдавал у земли почти 1500 л.с.! Казалось, новый мотор обеспечит Bf 109 вторую жизнь, и решение оставить старый истребитель в производстве выглядело правильным.

Инженеры Мессершмитта настроились довольно оптимистично. Создавая под новый двигатель Bf 109G, они вообще не вносили в конструкцию самолёта существенных изменений, разве что немного увеличили маслорадиатор. Фактически ранние Bf 109G были незначительно переделанными «Фридрихами» с новым мотором, поэтому отличить их на фотографиях бывает невозможно. Такое легкомыслие обернулось настоящей катастрофой: DB 605 был не только мощнее, но и тяжелее, а конструкция Bf 109F и без того работала на пределе.

Результата долго ждать не пришлось: каждый третий Bf 109G разбивался на взлёте или посадке. Каждый третий! Аварийность была катастрофической, перегруженное шасси не держало самолёт. Ранние «Густавы» могли более-менее нормально взлетать только с хороших взлётных полос, да и то износ колёс был неоправданно высоким. Уже только по одной этой причине Bf 109G не мог стать удачным «самолётом-солдатом». Представьте, если бы каждый третий истребитель Яковлева разбивался на взлётной полосе! Впрочем, Мессершмитту и не такое сходило с рук.

Обросший бородавками «Мессершмитт» Bf 109G-6/R-3 с подвесным топливным баком — а ведь в варианте «канонерки» он мог получить ещё и подвесные пушки под плоскостями крыла. Прощай, аэродинамика!

Тогда, скрипя зубами, инженеры начали дорабатывать шасси. Конечно, требовалась его полная переделка, но она бы повлекла за собой новое крыло и систему охлаждения. На такую серьёзную ломку серийного производства команда Мессершмитта пойти не решилась, поэтому оставались полумеры. Уже на поздние Bf 109G-2 поставили колёса увеличенных размеров, однако они не влезали в старые ниши, поэтому на верхней поверхности крыла появились характерные выштамповки. Да, мощный DB 605 дал истребителю Мессершмитта вторую жизнь, но кто сказал, что эта жизнь будет здоровой и счастливой?

На этом список претензий к Bf 109G только начинался. К 1942 году его вооружение из 20-мм пушки и двух пулемётов винтовочного калибра было совершенно недостаточным — такой комплект планировался ещё на древнем Bf 109B. От установки пушек в крыле отказались ещё на «Фридрихе», поскольку они не отличались точностью и портили аэродинамику. Поэтому конструкторы вместо старых 7,92-мм пулемётов MG 17 поставили 13-мм пулемёты MG 131, а также предусмотрели замену 20-мм пушки MG 151 на 30-мм пушку MK 108. Однако новые пулемёты не вписывались под капоты, и на них появились две характерные «шишки». Очередным ухудшением аэродинамики конструкторы не отделались: истребитель стал ещё тяжелее. Вновь пришлось увеличивать колёса и раздувать «пузыри» на крыле, а это снова сказалось на аэродинамике.

Установка более высотного варианта DB 605AS с новым нагнетателем ещё больше раздула капот. Что и говорить, Bf 109 давно попал в порочный круг: аэродинамика и управляемость всё больше ухудшались, поэтому единственным способом хоть как-то улучшить лётные качества было увеличение скорости за счёт более мощных двигателей. Но на высоких скоростях старое ослабленное крыло вело себя всё хуже и хуже!

Шасси «Мессершмитта» Bf 109K. Створки, закрывающие колёса в убранном положении, обозначены цифрой 3

У Bf 109G был очень запутанный «модельный ряд». Инженеры постоянно что-то переделывали и пытались исправить всё новые и новые проблемы, которым, казалось, не было конца. Многочисленные заводские комплекты подвесного оборудования и вооружения и вовсе едва поддаются учёту. Нередко их разнообразие подают чуть ли не как весомое достоинство: посмотрите, мол, какой гибкий истребитель, можно подвешивать хоть пушки, хоть дополнительный топливный бак, тем самым приспосабливая самолёт к конкретным условиям. Но вот вопрос: что же это за истребитель такой, что его постоянно приходилось приспосабливать? Почему на немецких Fw 190 и Ta 152, а также итальянских MC.205 и G.55 вооружение и дальность полёта были куда лучше, причём без всяких подвесов, портящих аэродинамику и снижающих и без того посредственные лётные качества?

В самом конце войны появился Bf 109K, или «Курфюрст», — последняя модель истребителя. На нём решили хоть как-то привести в порядок хаос многочисленных модификаций «Густава», многообразие которых осложняло производство и ремонт. Кроме того, Мессершмитт наконец-то догадался удлинить стойку хвостового колеса, что позволило снизить аварийность при посадках, а также ввёл створки, закрывающие убранные колёса. Стыдно сказать, но Bf 109 получил полностью закрытое шасси, не портящее аэродинамику, лишь к 1944 году! Вообще в истории знаменитого истребителя удивительно не только то, как инженеры не замечали потенциальные проблемы, но и то, с каким опозданием они их решали, подчас не с первой попытки. На этом многострадальная история Bf 109 подошла к концу.

Вместо заключения

Одни оценивают Bf 109 чуть ли не как лучший истребитель Второй мировой войны, а Вилли Мессершмитта — как выдающегося конструктора. Другие вполне справедливо перечисляют список недостатков основного немецкого истребителя и ставят под сомнение профессионализм его создателей. Но стоит ли впадать в крайности?

Хотя до прихода нацистов к власти у Мессершмитта был лишь опыт создания сравнительно тихоходных спортивных и транспортных самолётов, он лучше всех понял, какие истребители будут лучшими в будущем. Мессершмитт был настолько в этом уверен, что при создании Bf 109 и Bf 110 игнорировал требования военных. Его концепция технологичных, предельно облегчённых скоростных самолётов оказалась оптимальной, а куда более талантливый Курт Танк, пытаясь буквально выполнить требования заказчика, сел в лужу со своими Fw 159 и Fw 57.

Но с ростом скоростей слабость команды Мессершмитта становилась всё более явной, причём особенно много проблем у неё было с аэродинамикой. Неоднократные попытки замены Bf 109 раз за разом оканчивались провалом, а когда достойный наследник всё же получился, то на фоне Ta 152, MC.205 и G.55 он остался не у дел.

Конструктор и фюрер: Мессершмитт с экспрессией что-то рассказывает Гитлеру

Вилли Мессершмитт, судя по всему, был невротиком — человеком, который хочет, чтобы сегодня было как вчера и завтра как сегодня. Сначала он мучительно шёл к какой-либо идее, а после упорно отстаивал её всеми силами, раз за разом наступая на одни и те же грабли. Успешно применив однолонжеронное крыло на лёгких спортивных самолётах, Мессершмитт нажил с ним много проблем на Bf 109F/G/K и реактивном Me 262, но и после этого не думал отказаться от прежней конструкции. Даже четырёхмоторный бомбардировщик Me 264 получил однолонжеронное крыло, хотя сама мысль использовать на таком гиганте опыт лёгких спортивных самолётов кажется абсурдной. Игнорируя правило площадей, Мессершмитт безнадёжно испортил аэродинамику Me 262 и погубил многострадальный Me 309, упорно размещая радиатор под крылом. Прогрессивных щитковых закрылков он вовсе сторонился как чумы, раз за разом предпочитая менее эффективные щелевые.

Недостаток компетенции команды инженеров и упрямство самого Мессершмитта привели к тому, что после успеха Bf 109B/C/D/E и Bf 110 началась полоса неудач: ухудшение управляемости Bf 109F, ужасающая аварийность ранних Bf 109G, провал Me 309 и катастрофа с Me 210. Впрочем, Me 209 после многих мучений всё же смогли довести до ума и получили вполне приемлемый истребитель, но было поздно: на фоне итальянских конкурентов и Ta 152 он уже никому не был нужен.

Bf 109 так долго развивался вовсе не благодаря некоей «гениальной» конструкции с огромными резервами, а во многом за счёт достижений немецких двигателистов. Другие, более талантливые конструкторы неоднократно создавали лучшие истребители с теми же моторами «Даймлер-Бенц», показывая не на словах, а на деле то, насколько поздние «Мессершмитты» Bf 109 были посредственными самолётами. Вилли Мессершмитт оставался на коне лишь потому, что к нему новейшие двигатели попадали раньше, чем к другим.

Автор выражает благодарность Антону Закрылкину за помощь в работе над статьёй.


Литература:

  1. Виктор Бакурский. Главный противник // «Авиация и Космонавтика» — №9–10 — 2016
  2. Виктор Бакурский, Андрей Фирсов. Несбывшиеся надежды Вилли Мессершмитта // «Авиация и Космонавтика» — №5 — 2012
  3. Медведь А.Н., Хазанов Д.Б. Истребитель «Мессершмитт» Bf 109. Германский «Король воздуха» — М.: «Коллекция», «Яуза», «Эксмо», 2008
  4. Robert Michulec. Messerschmitt Me 109. Cz.1–6 / Monografie Lotnicze №42, 43, 44, 45, 49, 50 – Gdańsk: AJ-Press, 1997–2000

BF 109 - немецкий истребитель Messerschmitt, модификации E, F и G, какие двигатель, мотор и вооружение у самолета Мессершмитт

Хорошо всем известная немецкая педантичность, скрупулезность и тщательность являются не только отличительными чертами германского характера и ментальности. Эти качества в полной мере соответствуют тем образцам техники, которые были созданы, сходили и продолжают сходить с конвейера, выпускаются сегодня на немецких заводах и фабриках. Независимо от того, где и в какой отрасли будет использоваться изделие, в военной сфере или в гражданской. Яркий тому пример – немецкая военная техника, которая, начиная с конца XIX века, становится символом высокого инженерного искусства, образцом технической мысли.

Так было с различными типами и видами военной техники, начиная с образцов стрелкового вооружения, заканчивая танками, самолетами и кораблями. В этом плане интересна и уникальная история создания, этапы модернизации, серийное производство и боевое применения истребителя «Мессершмитт BF 109».

Созданная германскими конструкторами в середине 30-х годов XX века боевая машина, по праву считается символом немецких люфтваффе. За свою короткую и яркую жизнь немецкий самолет на деле сумел продемонстрировать те лучшие качества, которыми должен был обладать поршневой истребитель. Стремительная, грациозная и грозная машина была самым узнаваемым боевым самолетом Второй Мировой войны. Пройдя всю войну от начала и до конца, «Messerschmitt Bf 109» сумел заслужить любовь не только среди немецких пилотов, но и вызывал почет и уважение в рядах своих противников. «Мессеру» пришлось воевать практически на всех фронтах Второй Мировой войны. Этот самолет участвовал в разгроме союзников на Западном фронте, принимал участие в «Битве за Англию». Американские и английские летчики, принимавшие участие в массированных налетах на Германию в 1942-45 гг., не однократно испытали на себе отменные боевые качества немецкой машины. «Мессер» прекрасно знали и на Восточном фронте, где самолет выполнял функции основной рабочей лошадкой германских ВВС.

По своей популярности и массовости применения на фронтах Второй Мировой войны истребитель Вилли Мессершмитта ничуть не уступает другой легендарной машине — пикирующему бомбардировщику Ю-87 «Штука». Обе машины сумели на начальном этапе военных действий в Европе и на Восточном фронте обеспечить господство немецкой авиации, способствуя стремительному успеху вермахта на полях сражений.

Что представляет собой гордость германских Люфтваффе

Самолет германского производства bf 109 не зря считается символом немецких ВВС времен Второй Мировой войны. В этой машине прекрасно сочетаются небольшие размеры, большая огневая мощь и высокие летные характеристики. Конструкция самолета получилась удачной, обеспечив немецким конструкторам широкие возможности для маневра. Машина постоянно модернизировалась, каждый раз, улучшая свои тактико-технические и летные характеристики. Несмотря на то, что на вооружении люфтваффе в разные годы стояли самолеты восьми (!) модификаций, самолет повсеместно продолжали называть «Мессершмитт», без всяких цифр и буквенных символов.

Огромный технологический ресурс, заложенный в конструкции этой машин, позволил германской промышленности выпускать истребитель этой марки в больших количествах. Причем массовость выпуска никак не отражалась на качествах самолета. Наоборот, последние модификации немецкого истребителя являют собой образец технического совершенства. По числу выпущенных машин «Мессер» уступает только прославленному советскому штурмовику «Ил-2». За время серийного производства на заводах Германии, Чехословакии и Испании, начиная с 1937 и по 1958 год, было изготовлено более 33 тыс. машин разных типов.

Апогеем для этого самолета стала Вторая Мировая война. Истребитель bf 109 был не только любимой машиной немецких асов. «Мессер» стоял на вооружении в ВВС Финляндии, Румынии, Венгрии и Болгарии — стран-союзниц гитлеровской Германии во время войны. После окончания капитуляции Германии легендарный самолет выпускали в Испании и в Чехословакии, где составлял основу ВВС. Трофейные немецкие машины и самолеты чехословацкого производства в 1948 году поступили на вооружение ЦАХАЛ. На «мессерах» израильские пилоты принимали участие в войне за независимость Израиля.

Сегодня, спустя 72 года после окончания Второй Мировой войны, лучший немецкий истребитель всех времен и народов украшает многие музейные и частные коллекции военной техники. Качество сборки и особенности конструкции детища Вилли Мессершмитта позволяют даже в наши дни некоторым моделям подниматься в воздух, представляя собой действующие экспонаты спортивных и исторических авиаклубов.

Как рождался лучший немецкий истребитель

В 1933 году, когда в Германии к власти пришли нацисты, авиационная отрасль страны пребывала в замороженном состоянии. Находясь под запретами и ограничениями Версальского мира, Германия не имела возможности иметь собственные Военно-Воздушные Силы, запрещалось производство боевых самолетов всех типов. Однако стараниями немецких дипломатов высшему военному руководству страны удалось обойти ограничения, делая ставку на разработку и создание спортивных машин. Под прикрытием развития спортивной авиации две наиболее известные германские авиастроительные фирмы Хейнкель и Мессершмитт создали ряд перспективных самолетов, в которых легко читались детали и характеристики боевых истребителей. Когда Гитлер с большой помпой заявил о прекращении соблюдения Германией навязанных ей Версальских ограничений, немецкая авиационная промышленность была готова во все оружии.

Пройдет неполных 8 лет, как в небо поднимется Мессершмитт Bf 109G или Густав — самая массовая серия немецких истребителей, успешно воевавших на Восточном фронте и противостоявших налетам союзной авиации на города Германии и военно-промышленные объекты.

Созданные в 1935 году Люфтваффе нуждались в новых и в перспективных самолетах. Основное требование, которое выдвигалось военным руководством к будущему самолету, заключались в следующем:

  • машина должна иметь схему моноплана;
  • конструкция машины должна быть цельнометаллической;
  • максимальный рабочий потолок должен составлять 7-8 тыс. метров;
  • максимальная скорость полета не менее 450 км/ч;
  • закрытая кабина;
  • мощное вооружение.

При этом главным аспектом для будущей боевой машины, должны были стать возможность массового производства, надежность и неприхотливость конструкции в боевых условиях. К этому моменту в авиастроительной отрасли шла жесткая кулуарная борьба за основные контракты на постройку самолетов для потребностей возрождающейся германской авиации. Отец будущего короля истребителей, авиаконструктор Вилли Мессершмитт, ввиду личного конфликта с руководством Министерства авиации, и его компания Bayerische Flugzeugwerke AG вынуждены были искать обходные пути, используя для этих целей прототип спортивной машины М.37.

Спортивный самолет М.37, получивший индекс Bf 108, только издалека напоминал боевой истребитель, однако его конструкция легла в основу будущего основного немецкого истребителя. Первые контуры будущего самолета в стенах конструкторского бюро фирма Bayerische Flugzeugwerke AG увидели свет в 1934 году. Основными конкурентами Мессершитта на рынке самолетостроительной техники выступали фирмы Arado Focke-Wulf и Heinkel. Их разработки должны были тоже принять участие в конкурсе, организованном военно-воздушным штабом.

Пережив финансовый крах из-за отсутствия заказов, авиастроительная фирма Bayerische Flugzeugwerke, неожиданно получила серьезную финансовую поддержку со стороны верхушки нацисткой партии. Немалая заслуга в этом деле принадлежит самому Вилли Мессершмитту, который имел тесные личные связи с фашисткой верхушкой. В 1936 году в результате замысловатых юридических кульбитов и финансовых операций Вилли Мессершмитт на базе Bayerische Flugzeugwerke создает уже свою самолетостроительную фирму Messerschmitt GmbH. В это же году под Регенсбургом строится новый авиастроительный завод. С этого момента в распоряжении авиаконструктора имеется два крупным и современных предприятия, способных выпускать новые военные самолеты. Началась лихорадочная работа по созданию новой машины, используя для этих целей результаты испытаний первого прототипа.

Славный и трудный путь основного истребителя Люфтваффе Bf 109

Выбор в пользу конструкции, созданной Вилли Мессершмитта был сделан в 1936 году на основании выводов конкурсной комиссии высшего военного руководства Люфтваффе. Первая небольшая серия составляла 10 машин, которые были изготовлены на заводе в Аугсбурге в том же году. Выпускаемый самолет получил название «Мессершмитт Bf 109В» и негласное прозвище «Бруно». С этого момента все последующие модификации немецкого истребителя получали очередной буквенный индекс. Следом за первенцем «Бруно» с конвейера стали сходить Clara, Dora, Emil, Friedrich и Gustav, составлявшие основную боевую силу немецких ВВС во время Второй Мировой войны.

Первые серийные самолеты имели на оснащении двигатели Jumo 210Da мощностью 640 л.с. Тяга создавалась посредством вращения двухлопастного винта с фиксированным шагом. Конструкция представляла собой центроплан с низкорасположенным крылом. Машина оснащалась убирающимися шасси и крытой кабиной. Основным вооружением серийных образцов стали два 7,92 мм пулеметов. Первоначально на машине было установлено три пулемета, однако из-за работающего двигателя центральный пулемет сильно перегревался, поэтому его было решено убрать. Первые серийные модели не имели средств радиосвязи.

Этот истребитель был впервые продемонстрирован миру во время гражданской войны в Испании, где на нем воевали немецкие пилоты-добровольцы, входившие в состав добровольческого легиона «Кондор». Именно тогда советские летчики впервые столкнулись нос к носу с немецкими машинами. С этого момента начинается негласное соревнование немецкой и советской истребительной авиации, финалом которого стали воздушные бои и сражения во время Великой Отечественной войны.

Участие «мессера» в боевых действиях на стороне франкистов, показало немецким конструкторам недостатки конструкции самолета. Вооружение самолета было признано недостаточным, слаба была и мощность двигателя, который не давал самолету ощутимого преимущества в скоростях на вертикалях. Основными этапами модернизации стали замена мотора на более сильный двигатель, оснащенный системой принудительного впрыска топлива. Вооружение усилили установкой двух крыльевых пулеметов того же калибра. В таком виде обновленный Мессершмитт Bf 109, получивший индекс «C» — Clara, стал превосходить советские истребители И-15 и И-16, воевавшие в составе республиканских ВВС. Попытка установить на машину новый, более мощный двигатель компании Daimler Benz 600 привела к появлению следующей модификации Bf 109D (Dora). Из-за проблем с поставкой двигателей, машина этого типа является самой малочисленной и выпускалась недолго.

Известность к немецкой машине пришла с выходом очередной модификации с индексом «E» (Эмиль). С 1939 года истребитель bf 109 e становится основным самолетом истребителем немецких Люфтваффе. На нем уже имеется мощный 1000 сильный двигатель Daimler Benz 601, основное вооружение составляют уже две 20-мм пушки. С этим истребителем немцы вступили во Вторую мировую войну. На этой машине немецкие пилоты участвовали в воздушной битве за Англию. Уже в ходе военных действий в ответ на появление модернизированного британского истребителя Спитфайр Mk II и Mk III немцы создали новую модификацию «мессера» под названием «Фридрих». Истребитель Мессершмитт Bf 109F (Friedrich) стал тем самолетом, на котором хозяйничали в небе СССР немецкие асы в 1941-43 гг. К началу активных боевых действий на Восточном фронте более 2/3 состава истребительных частей немецких ВВС приходилось на машины Меsserchmitt 109 F.

Последней самой удачной и самой массовой модификацией истребителя Мессершмитта стала машина Густав. Самолет стали выпускать, начиная с весны 1942года. В этой модели постарались учесть все имеющиеся просчеты и недостатки предыдущих модификаций.

Машина имела следующие тактико-технические и летные характеристики:

  • взлетная масса 3200 кг;
  • двигатель Daimler Benz DB 605 AM мощностью 1475 л.с;
  • скорость полета 640 км/ч;
  • практический потолок составлял более 11 тыс. метров.

На этой машине впервые было установлено вооружение огромной мощности. На машины в различном исполнении могли устанавливаться либо 30-мм пушка, либо орудие калибром 20 мм. Дополнительно на самолете стояли два крупнокалиберных пулемета MG 131 калибров 13 мм. По сути, новый «мессер» стал эпилогом конструкторской мысли в этом направлении. Конструкция машины bf 109 g достигла потолка своего развития, далее уже требовались кардинальные изменения в двигательной установке, в средствах вооружения и в компоновке.

Эта модификация стала последней серийной машиной в эпохе поршневых истребителей семейства Мессершмитт. Далее наступал черед реактивной авиации и в этом плане Вилли Мессершмитт сумел сохранить свое лидерство.

Истребитель Messerschmitt Bf.109 - Знаменитый Немецкий Самолет Второй Мировой Войны, История Создания, Конструкция и Характеристики, Модификации

21.09.2019

Messerschmitt Bf.109G-4 во время выполнения демонстрационного полета

Слово «Мессершмитт» вызывает прочные ассоциации со Второй мировой войной даже у тех людей, которые совсем не интересуются военной авиацией. В 40-е годы прошлого века немецкие истребители  «Мессершмитт» 109 были не просто грозным, а прямо-таки устрашающим оружием. Среди летчиков антигитлеровской коалиции не было тех, кто не опасался бы увидеть «мессер» на хвосте собственного самолета. Правда, к концу войны Bf.109 в значительной мере утратили своё былое превосходство, но это не помешало им навсегда войти в историю.

История создания самолёта Messerschmitt Bf.109

В первой половине 30-х годов многие авиаконструкторы пришли к выводу, что век истребителя-биплана заканчивается. Эти самолеты, доминировавшие в воздухе во время Первой мировой войны, нельзя было сделать высокоскоростными из-за чрезмерного лобового сопротивления. Неудивительно, что к проектированию монопланов одновременно приступили в нескольких странах.

Германия, казалось бы, не имела шансов обзавестись собственным современным истребителем, поскольку развитие её военной авиации долгое время сдерживалось «версальскими» ограничениями. Появление Bf.109 стало возможным из-за того, что автор его конструкции, Вилли Мессершмитт, начиная еще с 20-х годов активно занимался разработкой спортивных самолетов. Один из них, получивший обозначение Bf.108, был создан уже после прихода к власти Гитлера.

He-51 – основной немецкий истребитель первой половины 30-х годов. Во время войны в Испании не мог на равных противостоять советским И-16

Нацисты, как известно, почти сразу приступили к мероприятиям по восстановлению боевых возможностей армии. Большое значение придавали они и авиации. Поэтому лучшие авиаконструкторские фирмы получили заказ от правительства страны, предусматривавший создание нового истребителя-моноплана. Однако Вилли Мессершмитту эту работу не доверили, поскольку он раньше вообще не занимался военными самолетами.

Мессершмитт в итоге добился того, чтобы его фирму включили в число потенциальных создателей истребителя, но при этом он не рассчитывал на конечный успех, поэтому и не посчитал нужным точно следовать указаниям технического задания. В результате созданный им проект Bf.109 стал крайне необычным. Каждое из технических решений, примененных на этом самолёте, уже было известным и даже опробованным, но Мессершмитту удалось очень удачно совместить в одной машине самые разные перспективные новшества.

Первый полет прототип Bf.109 совершил 28 мая 1935 года. Через несколько месяцев, в сентябре, начались сравнительные испытания этого самолета, главным конкурентом которого стал He-112. Вначале представители люфтваффе отнеслись к творению Мессершмитта весьма критически, однако, в ходе длительных испытаний, которые протянулись до конца 1936 года, выяснилось, что преимущество на стороне Bf.109.

Один из предсерийных истребителей Bf.109B (Bruno)

Окончательное решение о принятии истребителя на вооружение последовало в начале 1937 года, причем в этом же году первые «Мессершмитты» уже были направлены в Испанию, где состоялась их боевая «обкатка», оказавшаяся вполне успешной.

Описание конструкции самолета

Bf.109 представлял собой цельнометаллический моноплан с низким расположением крыла и одним килем. Кабина истребителя – закрытая, на высотных модификациях – герметичная. Крыло – однолонжеронное, более тонкое и короткое, чем на большинстве истребителей, разрабатывавшихся в 30-40 годы.

Самолет оснащен убирающимся шасси. Основные стойки после взлета складываются «наружу» — подобную схему больше никто не использовал. Колеса в полете размещаются в крыльевых нишах. По каким-то непонятным причинам до 1944 года эти ниши не снабжались обтекателями.

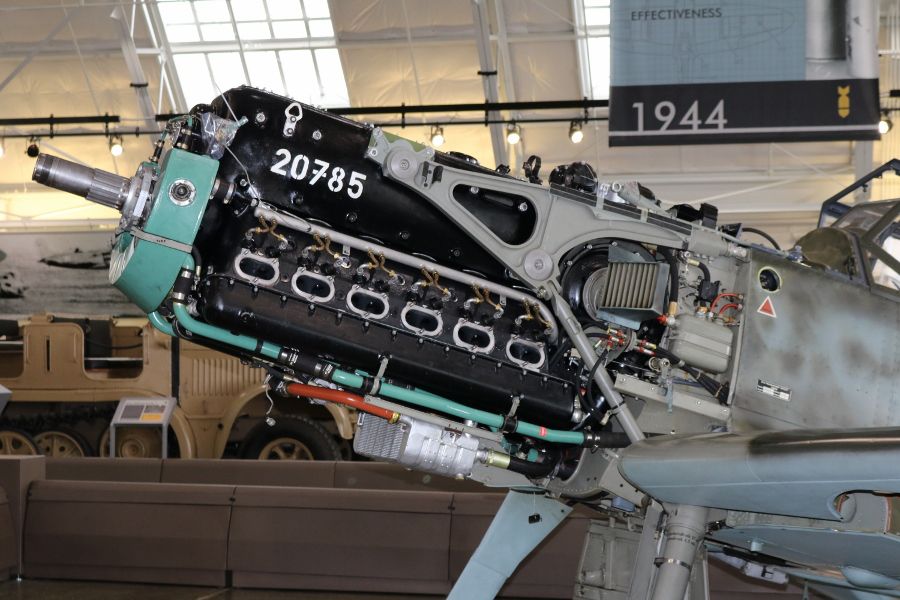

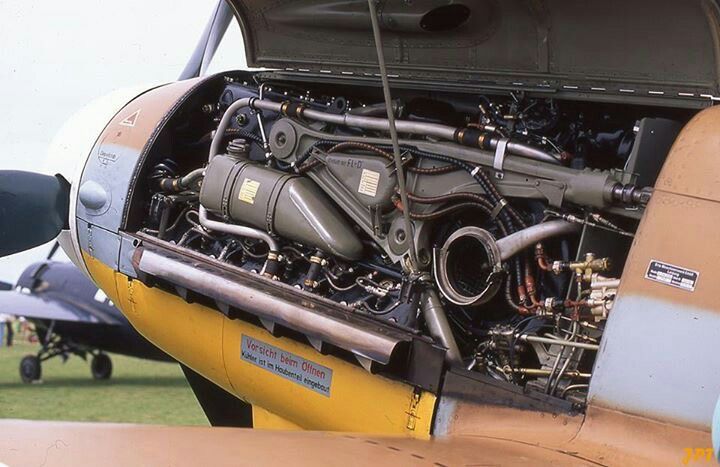

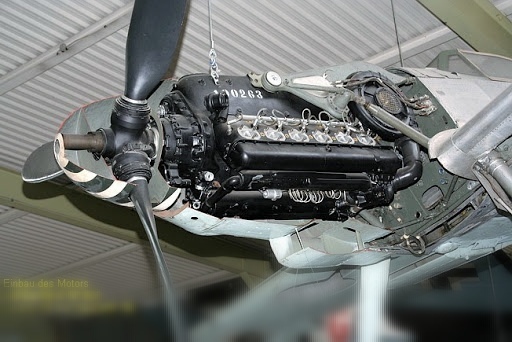

На «Мессершмитт» Bf.109 устанавливались различные моторы жидкостного охлаждения, имеющие небольшой аэродинамический профиль. Мощность силовой установки к концу войны превысила 2000 лошадиных сил.

Основное вооружение

Первоначально истребитель оснащался только пулеметами «винтовочного калибра» (7,92 мм). Количество их на самых первых самолетах не превышало двух. Затем, начиная с модификации Bf.109B, устанавливались уже четыре пулемета.

Пушки появились на «мессершмиттах» Bf.109E. Точнее, сначала это было одно орудие, стреляющее через втулку винта, но такая компоновка себя не оправдала. Позднее, начиная с субмодификации E-3, на крыле устанавливались две 20-мм пушки MG-FF (по 60 снарядов на ствол).

Немецкая автоматическая пушка MG FF. Эти 20-мм орудия устанавливались на некоторые модификации Bf.109

Типичным вооружением истребителей Bf.109F были два обычных пулемета и одна пушка MG 151, которая могла иметь калибр 15 или 20 миллиметров (боекомплект — до 200 снарядов). Это означало, что вес секундного залпа значительно снизился по сравнению с предшествующей модификацией. Учитывая это, самолеты Bf.109G вооружили двумя крупнокалиберными пулеметами MG 131 и более мощной 30 миллиметровой пушкой MK 108. Вес её снаряда составлял 330 граммов, что позволяло сбивать истребители противника буквально одним попаданием.

Бывали и другие варианты бортового вооружения, в состав которого могли входить различные комбинации пушек и пулеметов (на поздних модификациях, как правило, крупнокалиберных). Кроме того, самолеты Bf.109 способны были применять бомбы калибром до 250 килограммов. Для стрельбы по американским стратегическим бомбардировщикам иногда использовались неуправляемые ракеты, которые запускались из специальных устройств, подвешиваемых под крылом.

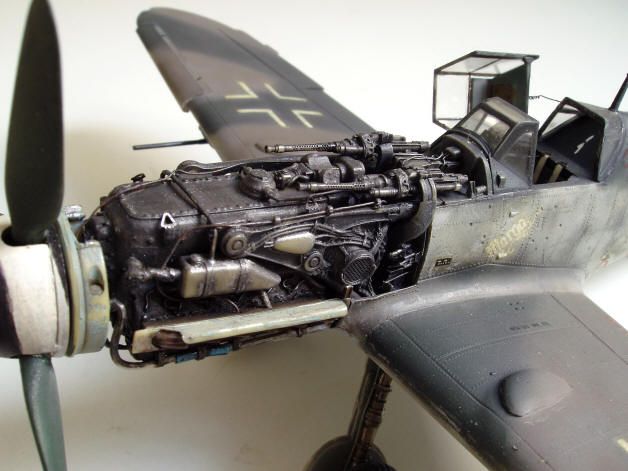

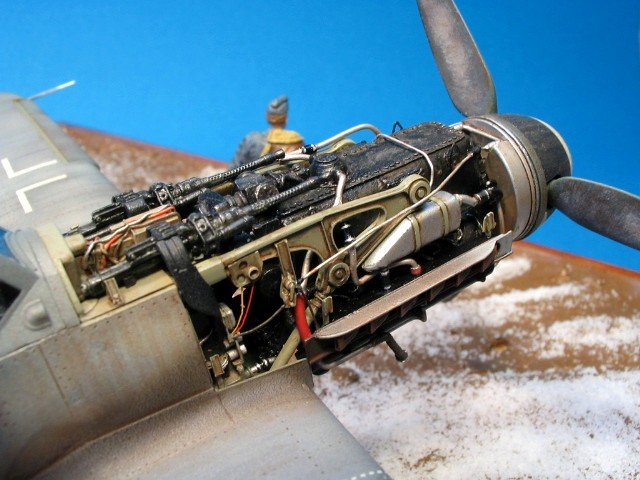

Размещение оружия на Bf-109: в центре мотор-пушка, сверху — два пулемета

Технические характеристики

«Мессершмитт» производился во множестве модификаций и субмодификаций, причем порой параметры двух формально идентичных самолетов могли существенно различаться. Поэтому приводятся ТТХ лишь нескольких распространенных и наиболее известных вариантов истребителя:

Bf.109B-2Bf.109E-1Bf.109F-4Bf.109G-6
Взлетный вес2 150 кг2 510 кг3 150 кг3 196 кг
Мощность двигателя680 л.с.1000 л.с.1 300 л.с.1 475 л.с.
Размах крыла9,85 м9,85 м9,92 м9,92 м
Длина8,55 м8,64 м8,94 м9,02 м

Летные характеристики

Самолеты модификации Bf.109B из последних партий зачастую получали моторы уже от Bf.109C, что приводило к существенному изменению ЛТХ.

Bf.109B-2Bf.109E-1Bf.109F-4Bf.109G-6
Практический потолок8 200 м10 450 м12 000 м11 550 м
Скорость на высоте463 км/ч510 (532) км/ч605 (630) км/ч631 (621) км/ч
Скорость у земли406 км/ч464 км/ч537 км/ч540 км/ч

В скобках указана скорость, которую был способен развить самолет на высоте 6 000 метров, а без скобок – на эшелоне в 4000 метров.

Достоинства и недостатки самолёта

Свою славу Bf.109 получил вполне заслуженно. Его преимущества, особенно в первый период войны, были очевидными как для немецких пилотов, так и для их противников:

  1. Высокая скорость на всех рабочих высотах;
  2. Отличная скороподъемность. Английские истребители, к примеру, неизменно отставали от «Мессершмитта», набирающего высоту;
  3. Легкость пилотирования во время ведения боя;
  4. Превосходные характеристики вертикального маневра.

Внутри кабины истребителя Bf.109 было довольно тесно

Недостатков у Bf.109 тоже хватало, однако, некоторые из них проявились далеко не сразу:

  1. Неудачная конструкция шасси, негативно влияющая как на безопасность эксплуатации, так и на аэродинамику;
  2. Плохой обзор назад – немецкие лётчики зачастую не замечали противника, атакующего их со стороны хвоста;
  3. Плохая управляемость на высокой скорости, прежде всего, во время пикирования. Недостаток был обусловлен конструкцией крыла, которая не позволяла устанавливать более массивные элероны и интерцепторы, а имеющихся поверхностей «не хватало»;
  4. Слабое вооружение. В начале войны его было вполне достаточно, но в 1944-45 годах «Мессершмитту» стало очень сложно сражаться против огромных американских «летающих крепостей».

Еще одним значительным минусом стал явный переизбыток модификаций, субмодификаций и различных дополнительных вариантов истребителя. Это вызывало путаницу как при производстве самолета, так и при вооружении им войск.

Безопасность полета

В воздухе «Мессершмитты» были довольно надёжны. Правда, ранние модификации двигателя DB 605 обладали определенной склонностью к самовоспламенению, но затем эту проблему удалось решить. В то же время на взлете и посадке Bf.109 был опасным для пилота самолётом. Причина – неудачная конструкция шасси. Слишком узкая колея основных стоек и низкая посадка заднего колеса часто приводили к авариям и катастрофам. В наиболее уязвимом положении оказывались начинающие лётчики.

Один из типичных результатов неудачной посадки – подломанное шасси. Случались и гораздо более серьезные аварии

Самой «аварийной» оказалась модификация Bf.109G. До одной трети этих машин разбились при выполнении посадки или на взлете. Это не всегда, конечно, приводило к гибели лётчика, да и самолет зачастую можно было починить, но на уровне боеготовности такое положение сказывалось крайне негативно.

Модификации на базе Bf.109

«Мессершмитты» выпускались в Германии вплоть до конца Второй мировой войны. При этом самолет постоянно менялся, становясь всё более тяжелым. В какой-то момент развитие исходной конструкции фактически зашло в тупик, но даже не самые лучшие модификации этого истребителя были страшными противниками для любого английского, американского или советского лётчика.

Bf.109B

Самая первая модификация. Производство её началось в феврале 1937 года. Использовалась во время гражданской войны в Испании, куда были отправлены даже некоторые предсерийные самолеты. В ходе воздушных боёв «Бруно» не продемонстрировал ощутимого превосходства над «республиканскими» И-16: вооружение было еще слабым, а мотор – недостаточно мощным. Советский истребитель при сравнимых характеристиках двигателя (680 л.с. у И-16, 720 л.с. у Bf.109) был более, чем в полтора раза легче.

Тем не менее «Мессершмитт» проявил себя очень ярко, поскольку все остальные франкистские самолеты были намного хуже. Как только Bf.109 оказался на фронте, потери республиканской авиации резко выросли.

Bf.109B из легиона «Кондор», захваченный республиканцами во время войны в Испании

Bf.109C

«Цезарь» строился, начиная с весны 1938 года. Его главным отличием от «Бруно» стал новый, более мощный двигатель, оснащенный системой прямого впрыска топлива вместо прежнего карбюратора. Благодаря этому самолет получил возможность более энергично маневрировать, не опасаясь того, что заглохнет мотор. Кроме того, было усилено вооружение истребителя – до четырех пулеметов.

Bf.109D

«Дора» первоначально должна была получить гораздо более мощный двигатель – DB-600 на 950 лошадиных сил, но в силу целого ряда обстоятельств от этого замысла не осталось ничего, кроме рекламных заявлений для прессы. Поэтому на Bf.109D стали устанавливать те же моторы, что и на «Бруно». Фактически эта модификация стала своего рода «отступлением» — летно-технические характеристики снизились. Несколько вырос вес истребителя, поскольку конструкция планера была усилена.

Bf.109E

«Эмиль» был настоящим прорывом. Именно этот самолет стал первым крупносерийным вариантом Bf.109. Новый двигатель DB-601A развивал в номинальном режиме мощность в 1020 л.с., а на взлете – 1 175 л.с., что позволило реализовать значительную часть «истребительного» потенциала, заложенного в конструкцию «Мессершмитта». В составе люфтваффе эти самолеты появились в начале 1939 года. Часть машин со временем получила на вооружение пушки MG FF, радикально увеличившие вес секундного залпа. Кроме того, на истребителе появились элементы защиты кабины пилота, а топливный бак был закрыт специальной бронеплитой.

Техник проводит обслуживание Bf.109E. На заднем плане – бомбардировщик Do 17

«Эмиль» интенсивно применялся в течение первых двух лет Второй мировой войны и заработал за это время довольно зловещую репутацию, сыграв огромную роль в разгроме Польши, а затем и западных союзников. Слабой стороной этого истребителя был небольшой боевой радиус, что в полной мере проявилось в ходе «Битвы за Британию».

Bf.109F

«Фридрих» оценивался некоторыми немецкими асами, как лучший вариант во всей линейке Bf.109. На этот самолет устанавливали мотор DB-601E, мощность которого на взлёте составляла 1350 лошадиных сил. Постоянство частоты вращения винта поддерживалось специальным автоматическим устройством, что заметно упростило пилотирование самолета, особенно в условиях маневренного боя. Вместо двух пушек MG FF самолет получил одну, но более совершенную — MG 151 c большим боезапасом.

Необходимо отметить, что последние субмодификации, например,  Bf.109F4, заметно выросли в весе. Сначала по этому параметру «Фридрих» мало отличался от «Эмиля», но в конечном счете масса истребителя перевалила за три тонны, что было крайне неприятной тенденцией.

Bf.109G

В 1942 году на «Мессершмиттах» в очередной раз сменился двигатель. Новый мотор, получивший обозначение DB 605, обладал мощностью в 1475 лошадиных сил. Этот двигатель позволил перейти от «Фридриха» к «Густаву» — еще более тяжёлому самолету с усиленным вооружением.

Daimler-Benz DB-605 – основной двигатель поздних модификаций Bf.109

Еще одной новинкой, характерной для Bf.109G, стало использование MW 50 — оборудование, подававшее в цилиндры мотора закись азота, что приводило к резкому повышению выходной мощности. Этот своеобразный форсаж обеспечивал пилотам люфтваффе существенное преимущество в бою.

Bf.109G-6

Эта субмодификация является наиболее многочисленной. Производство Bf 109G-6 началось в феврале 1943 года и закончилось летом 1944. За это время было выпущено более 12 тысяч таких машин. Столь значительный «тираж» объясняется в первую очередь универсальностью истребителя. Bf.109G-6 был неплох в бою во всем диапазоне высот, что позволяло ему воевать как на Восточном, так и на Западном фронтах. Кроме того, самолет нетрудно было приспособить к любым климатическим условиям. Имелись «тропические» и «дальние» истребители Bf.109G-6, а также «командирские», разведывательные и высотные варианты. В последнем случае на «Мессершмитт» устанавливался двигатель DB 605AS.

На некоторых вариантах Bf.109G-6 вместо 20-миллиметровой MG 151 устанавливались более мощные 30-мм пушки – MK 103 или MK 108.

Bf.109G-14

Этот вариант «Густава» представлял собой результат внесения наиболее полезных изменений в субмодификацию G-6. В частности, вместо мотора DB 605A устанавливался DB 605AM.  Кроме того, каждый самолет комплектовался системой MW 50, ранее устанавливавшейся от случая к случаю. Кроме того, была проведена стандартизация всех деталей Bf.109, что существенно повысило эффективность кооперации при производстве истребителя.

Bf.109G-10

Bf.109G-10 из Национального музея ВВС США

Как ни странно, серийное производство этого варианта истребителя началось позже, чем выпуск субмодификации G-14.  По сравнению с другими «Густавами», версия G-10 была более скоростной. Самолет оснащался моторами DB 605 D-2, характеристики которых практически не отличались от показателя «базового» двигателя. Преимущество этой силовой установки – сравнительная простота массового выпуска.

Bf.109K

«Курфюрст» появился в люфтваффе на ранее осени 1944 года, и большой роли в завершающих сражениях Второй мировой не сыграл. В этом плане его судьба напоминает не очень счастливую «биографию» реактивных Me-262 и Me-163. «Базой» для истребителя являлась субмодификация Bf.109G-10. Аэродинамические характеристики самолета заметно улучшили: крыло «разгладили», оптимизировали сопряжение фюзеляжа и кабины.

Кроме того, этот Messerschmitt получил усовершенствованные маслорадиаторы и воздухозаборники. Система охлаждения мотора также стала более эффективной.

Все эти меры привели к увеличению скорости истребителя , что позволило установить дополнительное вооружение – две крыльевые 20-мм пушки MG 151. Дальнейшему усовершенствованию конструкции помешало поражение Германии в войне, так что «Курфюрст» в результате оказался последней субмодификацией «Мессершмитта».

Bf.109T

Немецкий авианосец «Граф Цеппелин» в 1938 году

Эта субмодификация создавалась как вариант самолета Bf.109E, приспособленный к совершению посадок на палубу немецкого авианосца «Граф Цеппелин». Строительство этого корабля то прекращалось, то возобновлялось, но в итоге он так и не вошел в состав «Кригсмарине». От всех прочих версий «Мессершмитта», Bf.109T отличается более длинным крылом, оснащенным специальным узлом для складывания, усиленным шасси и более прочным фюзеляжем. Кроме того, самолет оснащался посадочным крюком и дополнительной взлетно-посадочной механизацией.

Историческая ценность

«Мессершмитт» был и остается одним из наиболее узнаваемых символов Второй мировой войны. Правда, сражался он «на неправильной стороне истории», однако, выдающиеся для тех лет летно-технические характеристики машины всегда вызывали невольное уважение даже у тех, кто пострадал от неё в бою. Сегодня эти истребители хранятся в музеях, а на их точных копиях выполняются демонстрационные полёты. Можно сказать, что Bf.109 стал самым знаменитым из когда-либо построенных истребителей. В этом отношении у него, вероятно, еще долго не будет равных соперников.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

CMP Messerschmitt Bf 109F (HAHN) 120

CMP Messerschmitt Bf 109F (HAHN) 120-73-дюймовый самолет с дистанционным управлением на нитрогазе (Warbird) CMP-069-Gas-BF109

Messerschmitt Bf 109F (HAHN)
ПОЧТИ ГОТОВЫЙ РАДИОУПРАВЛЯЕМЫЙ 2C ~ 120 ~ 160 4C ~ 140 ~ 180 ДВИГАТЕЛЬ

Для любителей чешуйчатых боевых птиц CMPro BF-109 не может не впечатлять. Невероятная копия модели легендарный Мессершмитт как будто вы смотрите на настоящую вещь Комплект имеет великолепный фюзеляж из стекловолокна с уже нанесенными наклейками и предварительно окрашенный

Размах крыла
1850 мм

Длина
1668 мм

Вес
5.8 ~ 5,9 кг

Нагрузка на крыло
103 ~ 105 дм / 2

Профиль
Naca-2415

Площадь крыла
56 дм / 2

Radio Control
6 ~ 7 каналов 9 ~ 10 сервоприводов
приобретаются отдельно

2-тактный двигатель
120 ~ 160
приобретается отдельно

4-тактный двигатель
140 ~ 180
приобретается отдельно

Что говорят профи...

Просто лучшая военная птица АРФ, которую я когда-либо видел.

Это Совершенно новый уровень для CMP. Качество на высшем уровне. Быстро идет вместе, но имейте в виду, что это довольно сложный самолет с большим количеством особенности, так что

Messerschmitt Bf 109G-10 Гленн Ирвин (Heller 1/72)

Мессершмитт Bf 109G-10
от Гленна Ирвина

Мессершмитт Bf 109G-10 / U4

Гленн Ирвин продолжает свою тему трудного пути преобразование Мессершмитта Bf 109K-4 в масштабе 1/72 Геллера обратно в G-10.Этот сверхдетальный проект был реализован в 1994 году.

Messerschmitt Bf 109G-10 был последним развитием Bf 109G. серия истребителей.

Во многих отношениях Bf 109G-10 был очень похож на K4, но имел Двигатель DB 605 D с усовершенствованным капотом двигателя, капотом Erla, высоким хвостом и широким колеса (за некоторыми интересными исключениями).

Это был самый быстрый из серии "G".

Это комплект Heller Messerschmitt Bf 109K-4 в масштабе 1/72, задним числом для Bf. 109G-10, детализированный и "уточненный" с использованием чертежей в Koku Fan "109 vs. 190 "книга и фотографии. Модель изображает произведение искусства в центре. страницы Monogram Close Up 7 на Bf 109G-10, "Blue 1", один из два известных самолета JG77 с зелено-белыми полосами обороны Рейха.

Строительство и модификации

Модель была существенно доработана и усовершенствована.Спереди назад Следующий текст и изображения описывают путь от К-4 до точной G-10.


Блесна

Опорная плита спиннера Heller немного меньше в диаметре, чем колпачок спиннера; хотя опорная пластина подходящего размера. Я временно приклеил детали вместе и отшлифовать их, чтобы придать форму, используя планы и фотографии для руководства мне.

Отшлифуя переднюю половину до совпадения с задней пластиной и затупив кончик немного, чтобы убрать "острый" вид, точная форма спиннера была получено.

Просверлено отверстие для коаксиальной пушки в спиннере и была добавлена ​​длина металлических трубок.


Лопасти гребного винта

Лопасти гребного винта Heller слишком короткие и немного узкие по хорде к кончику. Им нужно было наращивать суперклеем и листом стирола, с последующим изменением формы и утонением в разрезе.

Новая форма лопастей пропеллера была основана на чертежах Коку. Вентилятор № 57 "Bf109 vs.Fw 190 ". Эти планы выполнены в масштабе 1/72 и кажутся чтобы быть очень точным. Фотографии были еще одним важным ориентиром для понимания правильная форма. Если вы изучите фотографии достаточно долго, вы разовьете Трехмерная мысленная картина того, как должны выглядеть лопасти пропеллера.

Я изменил угол наклона лопастей, так как передняя кромка находится «не так» боковая сторона! Это означает, что вал крепления лезвия также находится не на той стороне. Приклеить диск карты к ступице, чтобы сохранить положение лезвия, а также снимать и переставлять вал; или просверлите отверстие в центре ступицы, чтобы взять небольшой отрезок латунная трубка, из которой будет образован новый вал.Если провести через ступицу, этот вал поможет центрировать переднюю половину спиннера и, конечно же, заднюю тарелка.

Готовый нос показаны спиннер, опора, олеу, колеса, выхлоп и другие детали


Фюзеляж

Фюзеляж достаточно точный, но требует некоторой доработки.

Обшивка фюзеляжа в задней части кабины отлита неправильно угол и слишком узкий у позвоночника по сравнению с планами. Этот раздел был построен с замазкой, затем подробно.

Руль направления недостаточно глубокий или недостаточно широкий по хорде у основания. это было наклеена 5 тыс. картона и суперклеем, затем отшлифована для придания формы. Я удалил триммеры и переписали вкладку Флеттнера, а также добавили привод связь.

Фюзеляж Внешний вид: руль направления, хребет, левый обтекатель и выхлопные прорези

Пушечные желоба углублены, капот левого двигателя увеличен до правильно показать асимметричные контуры капота.

Реконструкция планера произведена после корректировки основной формы. Однажды фюзеляж собран, спиннер смонтирован. Этот комплект, кажется, запечатлел это неуловимая «форма носа» лучше, чем у большинства. По крайней мере, я так думаю!

Фюзеляж половина интерьеров показывает детали кабины, а также руль направления, хребет и масло кулер модификации


Навес

Навес был вакуумирован над мастером, сделанным из старого навеса.Антенна свинцовый провод, царапины на голове пилота и внутреннее обрамление микрополосками был добавлен основной фонарь.


Стойка для бомбы и Падение танка

Стойка, поставляемая Heller, кажется ETC 500. Она довольно грубая. я хотел стандартную стойку на бак на 300 литров, что меньше.Стойка в набор является хорошей основой для лепки, используя планы и фотографии в качестве руководства. я детализировал капельный бак из комплекта Hasegawa 190 с сантехникой, крышкой заливной горловины и вешалка.


Крылья и Панели управления

Поверхности управления Хеллера - настоящий беспорядок.Хорда ламелей и Задняя кромка управляющих поверхностей имеет постоянную ширину. Это неверно. Их нужно было заполнить и переписать полностью.

Законцовки крыльев тоже недостаточно заострены. В противном случае форма неплохо за исключением отсутствия заднего рейка.

Крыло на кончике крыла выдвинуто вперед почти на 1,5 мм вперед. Это требовало удаление крыльев у основания и установка короткого главного лонжерона с двугранный.Затем крылья были переоборудованы с проставкой на передней кромке, чтобы поверните переднюю кромку обратно под правильным углом. Я должен отметить, что это слегка выведет все линии панелей, выступы верхнего крыла и радиаторы параллельно. Однако поверьте мне, когда я скажу, что вам будет очень трудно выбирать!


Колесо Уэллс

Колесные арки расположены слишком далеко за борт и слишком далеко от передней части крыла край.Форма колодца неправильная, к тому же она слишком мала. Я проследил копирование планов на кальку и перенос в нижнее крыло половина, потом залил и переделал арки колес. Внутренняя поверхность верхнего крыла была прорежена до почти прозрачной, затем 5 тыс. карта была разрезана до форма внутренней обшивки крыла (фактически исходная внешняя обшивка крыла до над ним установлен выступ) с разгрузочным отверстием для больших шин. После были добавлены детали конструкции, колесные арки были покрашены, промыты и наконец чистка сухой щеткой.

Живопись, Наклейки и отделка

Я влюбился в произведения искусства на центральных страницах Monogram Close Вверх 7, «109 Часть 2». На нем изображен один из двух JG 77 Bf 109 с оперением. полосы в зеленом и белом. Другой - Bf 109G-14.

Модель была окрашена с использованием акриловых красок Tamiya, смешанных для соответствия сколам в Модельный артбук на Me 262.

Цветовая схема: RLM 81 Brown Violet и RLM 82 Bright Green поверх поздняя война "небесная" смесь. Другие цвета соответствовали фишкам в Monogram Luftwaffe Painting Guide.

После заливки планера опрыскивали днище руля 76, затем маску применяется для достижения уникальной демаркационной линии, часто наблюдаемой на конце Bf. 109с.

Был нанесен базовый цвет RLM 02, поверх которого нанесен узор RLM 81. распыляется от руки.Налобные ленты были обработаны и замаскированы раньше всех остальных камуфляжная покраска. Цвет «неба» нижней поверхности был смесью RLM 02 и белый. Это было похоже на зеленый / синий цвет поздней войны. достаточно хорошо. Цвета верхней поверхности были нанесены с помощью бумаги с промежутками. маски. Крапчатость распылялась от руки.

Спираль вертушки была нарисована кистью от руки.

Обрамление козырька было окрашено RLM 66 в черно-серый цвет внутри и снаружи, затем мыть и чистить щеткой (внутри).

Перед нанесением декалей на планер был нанесен один слой блеска, затем еще один слой, чтобы запечатать декали. Декали поступили из нескольких источников, в том числе Наклейки Microscale, Almark, Aeromaster и кит от Hasegawa 1/72 Bf 109Г-14. Werknummer был напечатан с оригинального искусства на прозрачной пленке. с помощью копировального аппарата. Все линии панели были промыты разбавленной масляной краской в серый и черный.Модель была затем "потускнела", и было применяется, включая пятна выхлопных газов, утечки масла и сколы.

Последним штрихом стала база, созданная для презентации и защиты модели.

.
1 комплект был записан
2 различных панели заменены на G10
3 г. вертикальный стабилизатор был удлинен и переделан
4 нос был построен на левой стороне, чтобы правильно отобразить асимметричный двигатель капот
5 задний за кабиной экипажа застроен хребет фюзеляжа - новый фонарь Вакуумный и подробный с обрамлением и т.
6 кокпит был детализирован с использованием пластика, металла и деталей Airwaves. Боковины были истончены.
7 новый выхлоп коллекторы и дефлекторные пластины были построены с использованием нержавеющих трубок гипо. и лист из сплава
8 воздух впускной канал был изменен и выдолблен
9 вертушка была переделана - построен и детализирован масляный радиатор
10 г. лопасти гребного винта были изменены и утонены в секции
11 г. переписан горизонтальное оперение и рули высоты перемещен
12 крылья были детализированы путем утончения задних кромок, разделения & изменение положения всех управляющих поверхностей после исправления существующего контура неисправности
13 масса весы из комплекта Hasegawa 109
14 колесо скважины были перемещены и исправлены по контуру
15 г. радиаторные ванны были прорежены и детализированы радиаторами, свинцовыми пандусы и перемещенные впускные и выпускные заслонки.Изготовлены новые закрылки из лист и полоса.
16 все работает фары из прозрачного пластика, с просверленными и цветными лампочками
17 центр секция была детализирована со встроенной стойкой для бомб и баком для сброса
18 крылья были отпилены у корня крыла и переставлены проставкой 20 тыс. передняя кромка и лонжерон крыла (двугранный) для исправления неправильного передний угол передней кромки
19 основной ножки олео были модифицированы из деталей комплекта с латунными точеными нижними частями ножницы, тормозные магистрали и т. д.
20 колеса были получены из коробки запчастей и новых правильных ступиц, отлитых из смолы в пресс-форма изготовлена ​​на токарном станке
21 г. хвостовое колесо и олео были обточены из пластика и латуни на токарном станке
22 олео крышки были изготовлены из пластикового листа и натянутого литника
23 антенн из проволоки, листовой латуни и пластика
24 стволов точен из алюминиевой проволоки и нержавеющей трубы
25 трубка Пито из подкожной трубки и проволоки.

  • МОНОГРАММА ЗАКРЫТЬ № 7 MESSERSCHMITT 109 G часть 2

  • МОДЕЛЬ АРТ. Bf 109 G-K

  • МОДЕЛЬ ART Me 262

  • KOKU FAN Bf 109 vs. 190 No. 57

  • ГРАФИК МОДЕЛИ Bf 109 G. Aero Detail 5

  • ПОСЛЕДНИЙ ИЗ ОРЛОВ.Джон Р. Биман.

  • MESSERSCHMITT 109 СЕРИИ F, G & K. Шиффер

  • ОФИЦИАЛЬНОЕ РУКОВОДСТВО ПО ЖИВОПИСИ МОНОГРАММ НА НЕМЕЦКОМ ЯЗЫКЕ САМОЛЕТ. 1935-1945

  • РУКОВОДСТВО ПО ЖИВОПИСИ KOOKABURRA LUFTWAFFE. Смит, Пентланд и Лутц

  • Эскадронный сигнал Bf 109 В ДЕЙСТВИИ. Часть 2. Нет. 57


Нажмите на миниатюрные изображения ниже, чтобы просмотреть их в полном размере.


Модель, фотографии и текст статьи Copyright 2000 Гленн Ирвин
Эта страница создана 31 января 2000 г.
Последнее обновление 26 июля 2007 г.

Вернуться на главную страницу HyperScale

Вернуться к списку функций

Сделай сам Messerschmitt BF 109 Project!

Все любят боевых птиц.Коллекция FT Warbird была основным выбором самолетов для многих новых пилотов, которые на протяжении многих лет попадали в RC, и легко понять почему: они отлично выглядят и на них легко летать. Какая комбинация! По этой причине люди хотят большего. Вот усовершенствованный BF-109, который я сделал, который был разработан LocalFiend в духе боевых птиц FT.

Планы и ресурсы

Прежде чем мы перейдем к моей сборке и всему остальному в этой статье, вот что вам нужно, чтобы построить один из этих самолетов самостоятельно, потому что я знаю, что вы спросите! Планы можно найти в ветке форума как для мини-версии, так и для этой более крупной версии с размахом крыльев 39 дюймов.

Мини-версия: http://forum.flitetest.com/showthread.php?24426-Mighty-Mini-Bf-109-Swappable-Build-Thread

39 "Версия: http://forum.flitetest.com/ showthread.php? 25267-39-quot-Messerschmitt-Bf-109-Swappable-Build-Thread

Настоящий самолет

Messerschmitt BF 109 был разработан в 1935 году и был одним из первых полностью металлических истребителей-монопланов. Он производился массово в невероятных количествах на протяжении Второй мировой войны и широко использовался немецкими Люфтваффе даже после того, как (возможно) устарел.

Моя модель основана на ранних вариантах машины, когда 109 был более легким и маневренным истребителем, которому не мешало тяжелое вооружение.

Интересно, что BF 109 впервые был использован во время гражданской войны в Испании 1936–1999 годов.

Spec

  • NTM Propdrive 28-30 750kv Motor
  • 10x5 prop
  • 30A ESC
  • Orange RX
  • 4x 9g Servos

Model Features As

As I0003 что я должен протестировать, прежде чем я трачу время на украшение самолета, внешний вид моего 109-го во время его первых полетов был довольно квадратным.Планы очень хорошие, но могут быть внесены изменения, чтобы самолет выглядел более реалистично. Поскольку самолет впечатляюще летел над девицей, я решил, что могу позволить себе потратить некоторое время на некоторые изменения.

Сначала я вырезал части носа и приклеил карту, чтобы получился изогнутый кожух.

Во-вторых, я работал над кабиной, которая находится на съемном люке. Я использовал прозрачный пластик, чтобы смоделировать стеклянный навес с картой в качестве металлической рамы.Изначально я хотел сделать фонарь открывающимся, но оказалось, что он слишком хлипкий. В будущем я могу поэкспериментировать с 3D-печатной рамой.

После первых нескольких полетов и записи видео я добавил вырезы для пулеметов в носу. они были сделаны из картона и пары крошечных кусочков вертела для барбекю.

Опыт

Второй полет был даже лучше первого. Самолет довольно «скользкий» в воздухе.Его тонкий корпус летит по воздуху даже при скромной мощности!

Первый взлет был немного схематичным, самолет падал в сторону одного из заборов на летном поле. Тем не менее, второй взлет был простым с чуть большим газом.

Я склонен бегать трусцой вперед, когда запускаю самолет вручную, чтобы чувствовать, как подъемная сила постепенно облегчает планер в моей руке.

Быстрый бросок вперед - и вперед!

На 109-м очень весело летать, и я с нетерпением жду возможности испытать его в ближайшем будущем.

Живопись!

После этих двух первых испытательных полетов (поскольку все полеты, как правило, являются испытательными) пришло время поработать над украшением.

Наклейки были нарисованы от руки и нарисованы на обычной бумаге для принтера перед тем, как наклеить их на модель.

Для начала поверхность загрунтовали серой матовой грунтовкой.

Светло-голубая нижняя сторона и зеленые участки были раскрашены вручную акриловыми красками.После того, как покраска была закончена, оставалось только нанести на самолет немного аэрозольного лака для герметизации и водонепроницаемости. Мое экспериментальное руководство о том, как это сделать, можно посмотреть ниже!

Также были окрашены рамы навеса. Кабина у этой модели хороша, так как она полностью опущена. Приемник можно прикрепить к полу, чтобы его было легко увидеть и сделать доступным.

Будущие проекты

Я надеюсь включить этот самолет в некоторые другие проекты и задачи в будущем.Кроме того, вот краткий список различных вещей, которые я планирую сделать в этом году:

  • Mighty Mini Vampire Release
  • Real Jet Engine Build
  • FPV Missions
  • DIY Sound Module
  • Rocket powered ejector seat ( за модель!)
  • Новая скоростная лодка

Прочие вещи, которые нужно проверить

Если вам понравился этот проект, возможно, вы хотели бы проверить любой из тех, что я делал в прошлом году.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
