Двигатель ПД-14 и семейство перспективных двигателей

Главная / Двигатель ПД-14 и семейство перспективных двигателей

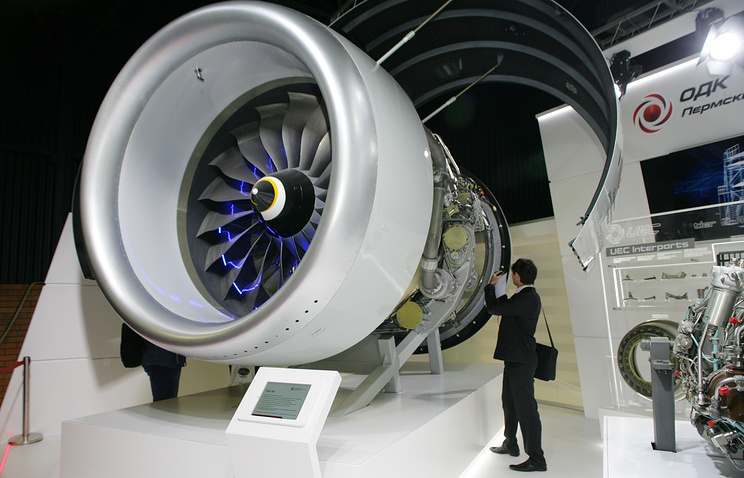

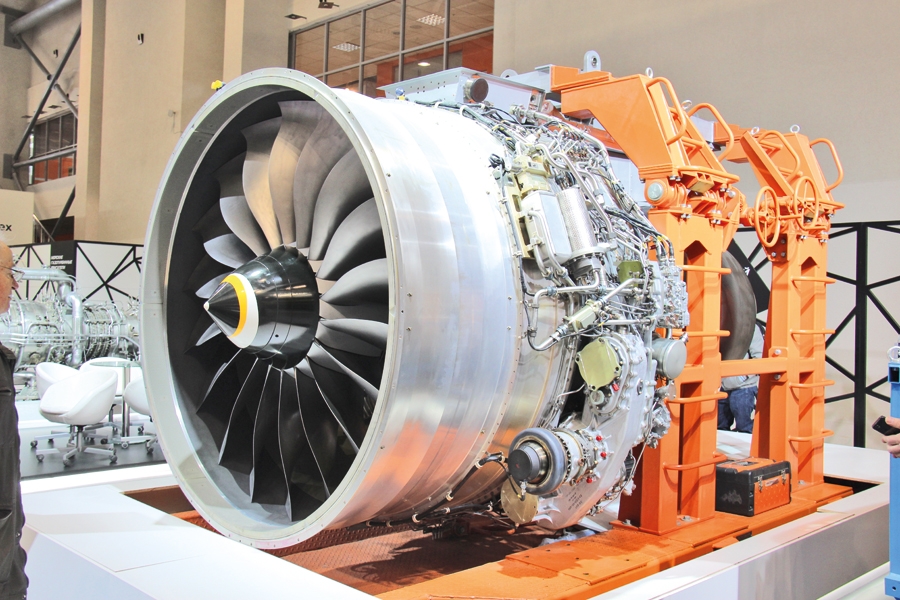

Двигатели ПД на базе унифицированного газогенератора — семейство отечественных турбореактивных двухконтурных двухвальных двигателей, предназначенных для ближне-, среднемагистральных самолетов и промышленных ГТУ.

Основная особенность семейства двигателей ПД – применение унифицированного компактного газогенератора.

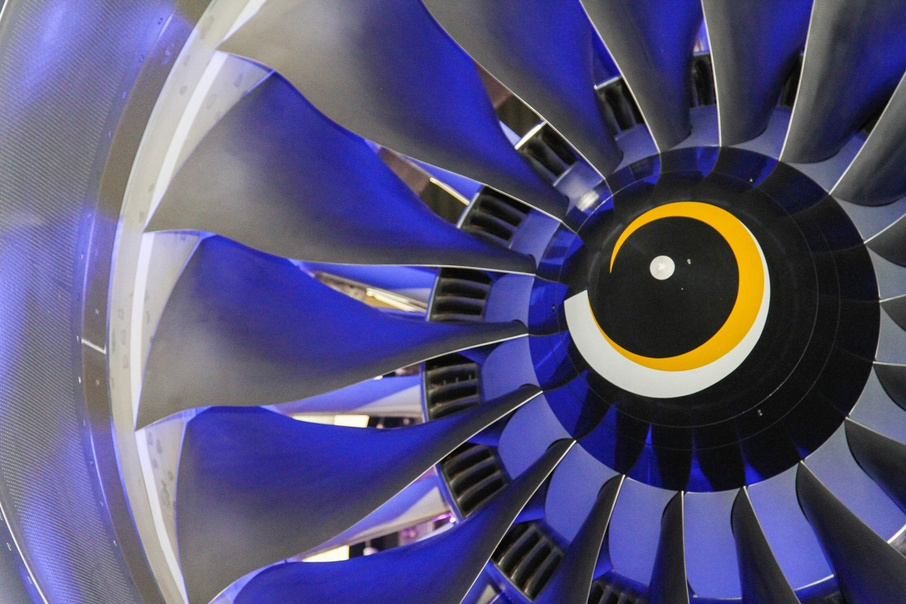

Основные ключевые технологии: полые широкохордные титановые лопатки, моноколеса (блиски) и сварная секция в роторе компрессора высокого давления, малоэмиссионная камера сгорания из интерметаллидного сплава, монокристаллические лопатки турбины высокого давления с перспективной системой охлаждения, керамические покрытия на деталях горячей части, полые лопатки турбины низкого давления, композитная мотогондола.

Преимущества
Модификации
Конкурентные преимущества
Состояние работ

Основные преимущества двигателей ПД

Высокая надежность
Наработка на неустранимое в полете выключение двигателя	> 200 000 ч
Надежность вылета ВС, связанная с готовностью двигателя	> 99,96 %
Низкий расход топлива
Снижение удельного расхода топлива относительно современных двигателей	> 10. ..15 %
Соответствие перспективным экологическим нормам
Снижение шума относительно требований главы 4 стандарта ИКАО	> 15…20 EpNдБ
Снижение уровня эмиссии по NOx относительно норм ИКАО 2008 года	> 30 %
Соответствие современным требованиям по сертификации	АП-33, FAR-33, CS-E, ETOPS

Модификации двигателей, разрабатываемые в настоящее время

Семейство перспективных ТРДД для БСМС состоит из двигателей ПД-14, ПД-14А, ПД-14М, ПД-10;
ПД-14 — базовый ТРДД для самолета МС-21-300;
ПД-14А — дросселированный вариант ТРДД для самолета МС-21-200;
ПД-14М — форсированный вариант ТРДД для самолета МС-21-400;
ПД-10 — вариант с уменьшенной тягой до 10.
..11 тс для самолета SSJ‑NG.

Основные параметры двигателей (все параметры даны без учета потерь в воздухозаборнике и без отборов воздуха и мощности на самолетные нужды)	ПД-14А	ПД-14	ПД-14М	ПД-10
Тяга на взлетном режиме (Н = 0; М = 0), тс	12,5	14,0	15,6	10,9
Удельный расход топлива на крейсерском режиме, кг/кгс·ч	-(10-15) % от уровня современных двигателей аналогичного класса тяги и назначения
Диаметр вентилятора, мм	1900	1900	1900	1677
Сухая масса двигателя, кг	2870	2870	2970	2350
Схема двигателя	1+3+8-2+6	1+3+8-2+6	1+4+8-2+6	1+1+8-2+5

Так же на основании технологий, разработанных в рамках Проекта ПД-14, планируется создание промышленных ГТУ для производства ГПА и ГТЭС в классах мощности 8, 16 МВт.

Конкурентные преимущества по показателям экономической эффективности эксплуатации
обеспечиваются следующими основными параметрическими и конструктивными особенностями по сравнению с аналогами-конкурентами:

Меньшие температуры на выходе из камеры сгорания являются важнейшим фактором уменьшения стоимости, снижения рисков в достижении заявленных показателей долговечности и надёжности двигателей самолетов с коротким полетным циклом.
Меньший диаметр вентилятора ПД-14 позволяет иметь объективное снижение массы двигателя и лобового сопротивления мотогондолы.
Оптимальные размеры внутреннего контура (газогенератора)
облегчают решение проблемы относительно больших отборов воздуха из компрессора на различные нужды и снижают установочные потери тяги.
Достаточно высокая расчетная степень сжатия вентилятора (вследствие применения несколько меньшей степени двухконтурности) исключает необходимость применения регулируемого сопла наружного контура с неизбежным увеличением массы и сопротивления двигательной установки и снижает установочные потери тяги.
Проверенная в эксплуатации классическая безредукторная схема двигателя ПД-14 позволяет достичь требуемых показателей массы, ресурса, надежности и стоимости обслуживания.

Оптимальное сочетание умеренно высоких параметров цикла и проверенной схемы двигателя с прямым приводом вентилятора позволяет обеспечить снижение цены двигателя, затрат на обслуживание и ремонт, массы и лобового сопротивления двигательной установки и обеспечить преимущество двигателя ПД-14 по показателям экономической эффективности эксплуатации и стоимости жизненного цикла.

Состояние проектных и доводочных работ Проекта ПД-14

Завершен этап технического проекта. Получены положительные заключения.
Развернута работ с ОАО «Корпорация «Иркут» по интеграции двигателя и самолета.
Выполнен большой объём испытаний экспериментальных узлов и систем двигателя на специальных установках.
Спроектирован демонстрационный двигатель проекта базового двигателя для подтверждения работоспособности узлов ПД-14.
Завершен первый этап доводочных испытаний газогенератора.
Изготовлением и испытаниями двигателя-демонстратора технологий подтверждена готовность критических технологий.
Проведены испытания узлов МГ из ПКМ на двигателе прототипе.
Выпущена рабочая конструкторская документация на двигатели ПД-14 и мотогондолы опытной парти.
Сформирована производственная кооперация изготовления опытной партии двигателей и мотогондол начато изготовление опытной парти двигателей и мотогондол.
Завершена программа испытаний двигателей демонстраторов 100-03 и 100-04, подтверждена необходимость внедрения выбранных конструкторских решений.
Подана заявка в АР МАК на получение сертификата типа двигателя.
Разработан Сертификацонный базис ПД-14, охватывающий требования АР МАК, EASA, FAA.
Проведена макетная комиссия по двигателю ПД-14 и утвержден протокол МК АР МАК.
Проведена макетная комиссия по самолету МС-21 с двигательной установкой ПД-14 и утвержден протокол МК АР МАК.
Выполнена подготовка производства и обеспечивается VI уровень технологической готовности при изготовлении опытной партии двигателей ПД-14.
Проводятся летные испытания двигателя ПД-14 в составе летающей лаборатории Ил-76ЛЛ в ЛИИ им. Громова.
