Газотурбинный двигатель танка: На пути к Т-80: танковые газотурбинные двигатели

0

На пути к Т-80: танковые газотурбинные двигатели

В пятидесятых годах прошлого века широкое распространение получили газотурбинные двигатели (ГТД) различных классов. Турбореактивные моторы разгоняли авиацию до сверхзвуковых скоростей, а по воде и железным дорогам двигались локомотивы и корабли с первыми моделями газотурбинных двигателей. Предпринимались попытки оснастить такими моторами и грузовики, однако эти эксперименты оказались неудачными. Подобные силовые установки, при всех своих плюсах – экономичности на номинальном режиме работы, компактности и возможности применять различные типы топлива – не были лишены недостатков. Прежде всего, это слишком большой расход топлива при разгоне или торможении, что в итоге и определило нишу, в которой ГТД нашли свое применение. Одним из итогов различных экспериментов с такой силовой установкой стал советский танк Т-80. Но достижение всемирной известности было далеко не простым делом. От начала работ по созданию танкового ГТД до начала его серийного производства прошло почти два десятка лет.
Первые проекты

Идея сделать танк с газотурбинной силовой установкой появилась еще тогда, когда никто и не думал о проекте Т-80. Еще в 1948 году конструкторское бюро турбинного производства Ленинградского Кировского завода начало работу над проектом танкового ГТД мощностью в 700 лошадиных сил. К сожалению, проект был закрыт за бесперспективностью. Дело в том, что 700-сильный двигатель, по расчетам, потреблял чрезвычайно много топлива. Расход признали слишком большим для практического использования. Чуть позже неоднократно предпринимались попытки сконструировать другие двигатели подобного класса, но они тоже не дали никакого результата.

Во второй половине пятидесятых годов ленинградские конструкторы создали еще один двигатель, который дошел до стадии сборки прототипа. Получившийся ГТД-1 не оснащался теплообменником и выдавал мощность до тысячи лошадиных сил при расходе топлива в 350-355 г/л.с. ч. Вскоре на основе этого двигателя сделали две модификации: ГТД1-Гв6 со стационарным теплообменником и ГТД1-Гв7 с вращающимся. К сожалению, несмотря на некоторый прогресс, все три модели ГТД имели расход топлива выше расчетного. Улучшить этот параметр не представлялось возможным, поэтому проекты закрыли.

Танковый газотурбинный двигатель ГТД-1

В целом, все ранние проекты ГТД для сухопутной, в том числе и гусеничной, техники не отличались особыми успехами. Все они не смогли добраться до серийного производства. В то же время, в ходе разработки и испытаний новых моторов удалось найти немало новых оригинальных технических решений, а также собрать нужную информацию. К этому времени сформировались две основные тенденции: попытки приспособить авиационный двигатель для использования на танке и сделать специальный ГТД.

В начале шестидесятых годов произошло несколько событий, которые позитивно сказались на всем направлении. Сначала Научно-исследовательский институт двигателей (НИИД) предложил несколько вариантов моторно-трансмиссионного отделения для танка Т-55. Предлагались два варианта газотурбинного двигателя, отличавшиеся друг от друга мощностью и потреблением топлива. В апреле 1961 года вышло соответствующее распоряжение руководства страны, согласно которому НИИД должен был продолжить работы по начатым проектам, а на Челябинском тракторном заводе создавалось специальное конструкторское бюро, занятое исключительно тематикой ГТД.

Челябинские двигатели

Новое бюро получило индекс ОКБ-6 и объединило усилия с Институтом двигателей. Результатом проектирования стал проект ГТД-700. При мощности до 700 л.с. этот двигатель потреблял 280 г/л.с.ч, что приближалось к требуемым значениям. Столь высокие для своего времени характеристики были обусловлены рядом оригинальных решений. Прежде всего необходимо отметить конструкцию теплообменника, каналы которого были оптимизированы в плане сечения и скорости течения газов. Кроме того, на работе двигателя благотворно сказался новый одноступенчатый воздухоочиститель циклонного типа, задерживавший до 97% пыли. В 1965 году начались испытания двух первых образцов ГТД-700. Работа двигателей на стенде показала все преимущества примененных решений, а также позволила вовремя определить и исправить имеющиеся проблемы. Вскоре собрали еще три двигателя ГТД-700, один из которых позже был установлен на опытный танк «Объект 775Т». В марте 1968 года прошел первый запуск газотурбинного двигателя на танке и через несколько дней начались ходовые испытания. До апреля следующего года экспериментальный танк прошел около 900 километров при наработке двигателя порядка 100 часов.

Танковый газотурбинный двигатель ГТД-700

Несмотря на имеющиеся успехи, в 1969 году испытания двигателя ГТД-700 завершились. В это время прекратились работы над ракетным танком «Объект 775» и, как следствие, его газотурбинной модификацией. Однако развитие двигателя не остановилось. По результатам испытаний сотрудники НИИД провели несколько исследований и пришли к позитивным выводам. Как оказалось, конструкция ГТД-700 позволяла довести мощность до уровня порядка 1000 л.с., а расход топлива снизить до 210-220 г/л.с.ч. Перспективная модификация двигателя получила обозначение ГТД-700М. Ее расчетные характеристики выглядели многообещающе, что привело к дальнейшим разработкам. ВНИИТрансмаш (переименованный ВНИИ-100) и конструкторское бюро ЛКЗ предприняли попытку установить ГТД-700М на танки «Объект 432» и «Объект 287». Однако никаких практических результатов добиться не удалось. Моторно-трансмиссионное отделение первого танка оказалось недостаточно большим для размещения всех агрегатов силовой установки, а второй проект вскоре был закрыт за бесперспективностью. На этом история двигателя ГТД-700 закончилась.

Опытный танк «Объект 775Т»Танк «объект 432» в серии получил обозначение Т-64Опытный танк «Объект 287». На заднем плане справа — тяжелый танк Т-10М

ГТД-3 для «Объекта 432»

Одновременно с НИИД и челябинскими конструкторами над своими проектами ГТД работали в омском ОКБ-29 (сейчас Омское моторостроительное конструкторское бюро) и ленинградском ОКБ-117 (завод им. В.Я. Климова). Стоит отметить, основным направлением работы этих предприятий была адаптация авиационных двигателей к танковым «нуждам». Этим фактом обусловлен целый ряд особенностей получившихся двигателей. Одним из первых переработке подвергся вертолетный турбовальный двигатель ГТД-3, разработанный в Омске. После адаптации для использования на танке он получил новый индекс ГТД-3Т и немного потерял в мощности, с 750 до 700 л.с. Расход топлива в танковом варианте составлял 330-350 г/л.с.ч. Такое потребление горючего было слишком велико для практического использования двигателя, но ГТД-3Т все же был установлен на ходовой макет, базой для которого послужил танк Т-54. Позже подобный эксперимент провели с танком Т-55 (проект ВНИИ-100) и с «Объектом 166ТМ» (проект Уралвагонзавода). Примечательно, что после испытаний своего опытного образца тагильские конструкторы пришли к выводу о нецелесообразности продолжения работ по газотурбинной тематике и вернулись к созданию танков с дизельными двигателями.

Газотурбинный двигатель ГТД-ЗТ
Опытный танк «Объект 166ТМ»

В 1965 году ОКБ-29 и ВНИИ-100 получили задание доработать двигатель ГТД-3Т для использования на танке «Объект 432», который вскоре был принят на вооружение под обозначением Т-64. В ходе такой доработки двигатель получил новое обозначение ГТД-3ТЛ и ряд изменений в конструкции. Изменились конструкция компрессора и корпуса турбины, появилась система перепуска газов после компрессора, созданы два новых редуктора (один в составе моторного агрегата, другой располагался на корпусе танка), а также переделана выхлопная труба. Имея сравнительно небольшие габариты, двигатель ГТД-3ТЛ хорошо вписался в моторно-трансмиссионное отделение «Объекта 432», а в свободных объемах уместились дополнительные баки на 200 литров топлива. Стоит отметить, в МТО танка пришлось ставить не только новый двигатель, но и новую трансмиссию, приспособленную для работы с газотурбинным двигателем. Крутящий момент двигателя передавался на главный редуктор и распределялся на две бортовые планетарные коробки передач. В конструкции новой трансмиссии широко использовались детали исходной системы «Объекта 432». Ввиду специфических требований двигателя к подаче воздуха пришлось заново спроектировать оборудование для подводного вождения, имеющее в своем составе воздухопитающие и выхлопные трубы большего диаметра.

В ходе проектирования двигателя ГТД-3ТЛ, с целью проверки некоторых идей, на танке Т-55 установили мотор ГТД-3Т. Танк с газотурбинным двигателем сравнили с аналогичной бронемашиной, оборудованной стандартным дизелем В-55. В результате этих испытаний подтвердились все предварительные расчеты. Так, средняя скорость опытного танка оказалась немного выше скорости серийного, но за это преимущество пришлось платить в 2,5-2,7 раза более высоким расходом топлива. При этом к моменту сравнительных испытаний не были достигнуты требуемые характеристики. Вместо необходимых 700 л.с. ГТД-3ТЛ выдавал лишь 600-610 и сжигал порядка 340 г/л.с.ч вместо требовавшихся 300. Повышенный расход топлива привел к серьезному уменьшению запаса хода. Наконец, ресурс в 200 часов не дотягивал даже до половины от заданных 500. Выявленные недостатки были учтены и вскоре появился полноценный проект ГТД-3ТЛ. К концу 1965 года ОКБ-29 и ВНИИ-100 совместными усилиями завершили разработку нового двигателя. За основу для него был взят не танковый ГТД-3Т, а авиационный ГТД-3Ф. Новый двигатель развивал мощность до 800 л.с. и потреблял не более 300 г/л.с.ч. В 1965-66 годах изготовили два новых двигателя и проверили их на танке «Объект 003», представлявшем собой доработанный «Объект 432».

Газотурбинный двигатель ГТД-ЗТЛОпытный танк «Объект 003»

Одновременно с испытаниями танка «Объект 003» шла разработка «Объекта 004» и силовой установки для него. Предполагалось использовать двигатель ГТД-3ТП, имевший большую мощность в сравнении с ГТД-3ТЛ. Кроме того, мотор с индексом «ТП» должен был размещаться не поперек корпуса танка, а вдоль, что повлекло за собой перекомпоновку некоторых агрегатов. Основные пути развития остались прежними, но их нюансы подверглись определенным коррективам, связанным с выявленными проблемами газотурбинных двигателей. Пришлось серьезно доработать систему забора и фильтрации воздуха, а также отвода выхлопных газов. Еще один серьезный вопрос касался эффективного охлаждения двигателя. Создание новой трансмиссии, повышение характеристик и доведение моторесурса до требуемых 500 часов также остались актуальными. При проектировании двигателя и трансмиссии для танка «Объект 004» старались скомпоновать все агрегаты таким образом, чтобы они могли уместиться в МТО с минимальными его доработками.

Наибольшим изменениям подверглась крыша моторно-трансмиссионного отделения и кормовой лист бронекорпуса. Крышу сделали из сравнительно тонкого и легкого листа с окнами, на которых разместили жалюзи воздухозаборного устройства. В корме появились отверстия для выброса газов двигателя и воздуха из системы охлаждения. Для повышения живучести эти отверстия прикрыли бронированным колпаком. Двигатели и некоторые агрегаты трансмиссии укрепили на заново разработанной раме, которая монтировалась на бронекорпусе без доработок последнего. Сам двигатель установили продольно, с небольшим сдвигом от оси танка влево. Рядом с ним разместились топливный и масляный насосы, 24 прямоточных циклона системы воздухоочистки, компрессор, стартер-генератор и т.п.

Установка двигателя ГТД-ЗТП в МТО танка «Объект 004» (проект).

Двигатель ГТД-3ТП мог выдавать мощность до 950 л.с. при расходе топлива в 260-270 г/л.с.ч. Характерной чертой этого двигателя стала его схема. В отличие от предыдущих моторов семейства ГТД-3 он был сделан по двухвальной системе. С двигателем была сопряжена четырехскоростная трансмиссия, разработанная с учетом характерных для газотурбинного двигателя нагрузок. Согласно расчетам, трансмиссия могла работать в течение всего срока службы двигателя – до 500 часов. Бортовые коробки передач имели тот же размер, что и на исходном «Объекте 432» и помещались на исходных местах. Приводы управления агрегатами двигателя и трансмиссии в большинстве своем располагались на старых местах.

Насколько известно, «Объект 004» так и остался на чертежах. В ходе его разработки удалось решить несколько важных вопросов, а также определить планы на будущее. Несмотря на уменьшение заметности танка с ГТД в инфракрасном спектре, улучшившееся качество очистки воздуха, создание специальной трансмиссии и т.п., расход топлива оставался на недопустимом уровне.

ГТД из Ленинграда

Еще одним проектом, начавшимся в 1961 году, были ленинградские исследования перспектив турбовального двигателя ГТД-350. Ленинградские Кировский завод и Завод им. Климова совместными усилиями начали изучать поставленный перед ними вопрос. В качестве стенда самых для первых исследований применялся серийный трактор К-700. На него установили двигатель ГТД-350, для работы с которым пришлось немного доработать трансмиссию. Вскоре начался еще один эксперимент. На этот раз «платформой» для газотурбинного двигателя стал бронетранспортер БТР-50П. Подробности этих испытаний не стали достоянием общественности, но известно, что по их результатам двигатель ГТД-350 признали пригодным для использования на сухопутной технике.

Газотурбинный двигатель ГТД-350Т

На его базе создали два варианта двигателя ГТД-350Т, с теплообменником и без. Без теплообменника газотурбинный двигатель двухвальной системы со свободной турбиной развивал мощность до 400 л.с. и имел расход топлива на уровне 350 г/л.с.ч. Вариант с теплообменником был ощутимо экономичнее – не более 300 г/л.с.ч., хотя и проигрывал в максимальной мощности порядка 5-10 л.с. На основе двух вариантов двигателя ГТД-350Т были сделаны силовые агрегаты для танка. При этом, ввиду сравнительно малой мощности, рассматривались варианты с применением как одного двигателя, так и двух. В результате сравнений наиболее перспективным был признан агрегат с двумя двигателями ГТД-350Т, располагавшимися вдоль корпуса танка. В 1963 году началась сборка опытного образца такой силовой установки. Его установили на шасси экспериментального ракетного танка «Объект 287». Получившуюся машину назвали «Объектом 288».

В 1966-67 годах этот танк прошел заводские испытания, где подтвердил и скорректировал расчетные характеристики. Однако главным результатом поездок по полигону стало понимание того, что перспективы спаренной системы двигателей сомнительны. Силовая установка с двумя двигателями и оригинальным редуктором получилась сложнее в производстве и эксплуатации, а также дороже, чем один ГТД эквивалентной мощности с обычной трансмиссией. Предпринимались некоторые попытки развить двухдвигательную схему, но в итоге конструкторы ЛКЗ и Завода им. Климова остановили работы в этом направлении.

Стоит отметить, проекты ГТД-350Т и «Объект 288» были закрыты только в 1968 году. До этого времени, по настоянию заказчика в лице Минобороны, состоялись сравнительные испытания сразу нескольких танков. В них участвовали дизельные Т-64 и «Объект 287», а также газотурбинные «Объект 288» и «Объект 003». Испытания были суровыми и проходили на разных местностях и в разных погодных условиях. В результате выяснилось, что при имеющихся преимуществах в части габаритов или максимальной мощности существующие газотурбинные двигатели менее пригодны для практического применения, чем освоенные в производстве дизели.

Ходовой макет танка «Объект 288»

Незадолго до прекращения работ по тематике спаренных двигателей конструкторы ЛКЗ и Завода им. Климова сделали два эскизных проекта, подразумевавших установку на танк «Объект 432» спаренной установки с перспективными двигателями ГТД-Т мощностью по 450 л.с. Рассматривались различные варианты размещения двигателей, но в итоге оба проекта не получили продолжения. Спаренные силовые установки оказались неудобными для практического применения и более не использовались.

Двигатель для Т-64А

Принятый на вооружение в шестидесятых годах танк Т-64А при всех своих преимуществах не был лишен недостатков. Высокая степень новизны и несколько оригинальных идей стали причиной технических и эксплуатационных проблем. Немало нареканий вызвал двигатель 5ТДФ. В частности, и из-за них было решено всерьез заняться перспективным ГТД для этого танка. В 1967 году появилось соответствующее постановление руководства страны. К этому времени уже имелся определенный опыт в сфере оснащения танка «Объект 432» газотурбинной силовой установкой, поэтому конструкторам не пришлось начинать с нуля. Весной 1968-го года на ленинградском Заводе им. Климова развернулись проектные работы по двигателю ГТД-1000Т.

Пятицилиндровый двухтактный дизельный двигатель форсированный (5ТДФ) танка Т-64 мощностью 515 кВт (700 л.с)Т-64 — характерный образец революционного пути развития в бронетанковой технике

Главным вопросом, стоявшим перед конструкторами, было снижение расхода топлива. Остальные нюансы проекта уже были отработаны и не нуждались в столь большом внимании. Улучшать экономичность предложили несколькими путями: повысить температуру газов, улучшить охлаждение элементов конструкции, модернизировать теплообменник, а также повысить КПД всех механизмов. Кроме того, при создании ГТД-1000Т применили оригинальный подход: координацией действий нескольких предприятий, занятых в проекте, должна была заниматься сводная группа из 20 их сотрудников, представлявших каждую организацию.

Благодаря такому подходу достаточно быстро удалось определиться с конкретным обликом перспективного двигателя. Таким образом, в планы входило создание трехвального ГТД с двухкаскадным турбокомпрессором, кольцевой камерой сгорания и охлаждаемым сопловым аппаратом. Силовая турбина – одноступенчатая с регулируемым сопловым аппаратом перед ней. В конструкцию двигателя ГТД-1000Т сразу ввели встроенный понижающий редуктор, который мог преобразовывать вращение силовой турбины со скоростью порядка 25-26 тыс. оборотов в минуту в 3-3,2 тыс. Выходной вал редуктора разместили таким образом, что он мог передавать крутящий момент на бортовые коробки передач «Объекта 432» без лишних деталей трансмиссии.

По предложению сотрудников ВНИИТрансмаш, для очистки поступающего воздуха применили блок прямоточных циклонов. Выведение выделенной из воздуха пыли было обязанностью дополнительных центробежных вентиляторов, которые, кроме того, обдували масляные радиаторы. Использование такой простой и эффективной системы очистки воздуха привело к отказу от теплообменника. В случае его использования для достижения требуемых характеристик требовалось очищать воздух почти на все 100%, что было, как минимум, очень сложно. Двигатель ГТД-1000Т без теплообменника мог работать даже если в воздухе оставалось до 3% пыли.

Газотурбинный двигатель ГТД-1000Т
Моноблок ГТД-1000Т

Отдельно стоит отметить компоновку двигателя. На корпусе собственно газотурбинного агрегата установили циклоны, радиаторы, насосы, маслобак, компрессор, генератор и прочие части силовой установки. Получившийся моноблок имел габариты, пригодные для установки в моторно-трансмиссионное отделение танка Т-64А. Кроме того, в сравнении с оригинальной силовой установкой, двигатель ГТД-1000Т оставлял внутри бронированного корпуса объем, достаточный для размещения баков на 200 литров топлива.

Весной 1969 года началась сборка опытных экземпляров Т-64А с газотурбинной силовой установкой. Интересно, что в создании прототипов участвовали сразу несколько предприятий: Ленинградский Кировский и Ижорский заводы, Завод им. Климова, а также Харьковский завод транспортного машиностроения. Чуть позже руководство оборонной промышленности решило построить опытную партию из 20 танков Т-64А с газотурбинной силовой установкой и распределить их по различным испытаниям. 7-8 танков предназначались для заводских, 2-3 для полигонных, а оставшиеся машины должны были пройти войсковые испытания в разных условиях.

Первые заводские испытания опытного танка Т-64А с ГТСУ
Опытный танк Т-64А с ГТСУ преодолевает участок заболоченной местности

За несколько месяцев испытаний в условиях полигонов и испытательных баз было собрано нужное количество информации. Двигатели ГТД-1000Т показали все свои преимущества, а также доказали пригодность для использования на практике. Однако выяснилась другая проблема. При мощности в 1000 л.с. двигатель не слишком удачно взаимодействовал с имеющейся ходовой частью. Ее ресурс заметно снижался. Более того, к моменту окончания испытаний почти все двадцать опытных танков нуждались в ремонте ходовой или трансмиссии.

На финишной прямой

Самым очевидным решением проблемы выглядела доработка ходовой части танка Т-64А для использования вместе с ГТД-1000Т. Однако такой процесс мог занять слишком много времени и с инициативой выступили конструкторы ЛКЗ. По их мнению, нужно было не модернизировать имеющуюся технику, а создавать новую, изначально рассчитанную под большие нагрузки. Так появился проект «Объект 219».

Заводские испытания танка «Объект 219 сп2» на проходимость по слабым грунтам. 1972 г

Как известно, за несколько лет разработки этот проект успел претерпеть массу изменений. Корректировались почти все элементы конструкции. Точно так же доработкам подвергся и двигатель ГТД-1000Т и сопряженные с ним системы. Пожалуй, самым главным вопросом в это время было повышение степени очистки воздуха. В результате массы исследований выбрали воздухоочиститель с 28 циклонами, оснащенными вентиляторами с особой формой лопасти. Для уменьшения износа некоторые детали циклонов покрыли полиуретаном. Изменение воздухоочистительной системы сократило поступление пыли в двигатель примерно на один процент.

Еще во время испытаний в Средней Азии проявилась другая проблема газотурбинного двигателя. В тамошних грунтах и песках было повышенное содержание кремнезема. Такая пыль, попав в двигатель, спекалась на его агрегатах в виде стекловидной корки. Она мешала нормальному течению газов в тракте двигателя, а также увеличивала его износ. Эту проблему пытались решить при помощи специальных химических покрытий, впрыска в двигатель особого раствора, создания вокруг деталей воздушной прослойки и даже применения неких материалов, постепенно разрушавшихся и уносивших с собой пригоревшую пыль. Однако ни один из предложенных методов не помог. В 1973 году эту проблему решили. Группа специалистов Завода им. Климова предложила установить на наиболее подверженную загрязнению часть двигателя – сопловой аппарат – специальный пневмовибратор. При необходимости или через определенный промежуток времени в этот агрегат подавался воздух от компрессора и сопловой аппарат начинал вибрировать с частотой в 400 Гц. Налипшие частички пыли буквально стряхивались и выдувались выхлопными газами. Чуть позже вибратор заменили восемью пневмоударниками более простой конструкции.

В результате всех доработок наконец удалось довести ресурс двигателя ГТД-1000Т до требуемых 500 часов. Расход топлива танков «Объект 219» был примерно в 1,5-1,8 раза больше, чем у бронемашин с дизельными двигателями. Соответствующим образом сократился и запас хода. Тем не менее, по совокупности технических и боевых характеристик танк «Объект 219сп2» признали пригодным для принятия на вооружение. В 1976 году вышло постановление Совмина, в котором танк получил обозначение Т-80. В дальнейшем эта бронемашина претерпела ряд изменений, на ее базе было создано несколько модификаций, в том числе и с новыми двигателями. Но это уже совсем другая история.

Серийный танк Т-80 («Объект 219»).
Танки Т-80 («Объект 219») на сдаточном участке сборочного цеха ЛКЗ 1976 г.

По материалам сайтов:
журнал ««Техника и вооружение: вчера, сегодня, завтра…»»
http://armor.kiev.ua/
http://army-guide.com/
http://t80leningrad.narod.ru/

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Редко какой танк или другой вид российского оружия вызывает столько споров и противоречивых мнений, как Т-80. Обсуждение этой боевой машины, ведущей свою родословную из 1960-х, стало вдруг актуальным в связи с озвученными планами модернизации стоящих на вооружении Российской армии танков Т-80БВ. «ПМ» провела тест-драйв Т-80У и обсудила с экспертом технические особенности этого семейства танков.

Т-80 — первый в мире серийно производимый танк с газотурбинным двигателем (ГТД). Работы по оснащению танков силовыми установками этого типа начались еще в конце 1950-х годов. Тогда на опытные образцы боевых машин ставились вертолетные двигатели. Быстро выяснилось, что они неспособны нормально работать в наземных условиях — вибрация и облака пыли быстро выводили ГТД из строя. Пришлось разрабатывать двигатель с самого нуля. Но откуда вообще возникла идея устанавливать газотурбинный двигатель на танк? «Во-первых, таким образом хотели решить проблему повышения боеготовности машины в условиях нашего сурового климата, — говорит Сергей Суворов, военный эксперт, кандидат военных наук, в прошлом — офицер-танкист. — Для того чтобы танк с дизельным двигателем мог начать движение при температурах от 0 до -20°С, необходимо для начала разогреть двигатель с помощью специального устройства — подогревателя — в течение 20−30 минут, затем запустить силовой агрегат и еще прогревать его около 10 минут на холостом ходу, пока температура охлаждающей жидкости в системе охлаждения не поднимется примерно до 40 °C. Таким образом, зимой требуется в общей сложности 30−40 минут для выхода танка по тревоге из парка, что в боевых условиях немало. Газотурбинный танк может трогаться с места уже через 45 секунд после нажатия на кнопку пуска двигателя независимо от температуры окружающего воздуха.

Второе преимущество ГТД — так называемый коэффициент приспособляемости двигателя. Чем выше его значение, тем проще может быть конструкция коробки передач. Коробка передач Т-80 схожа с той, что установлена на Т-64, но в ней убран один планетарный ряд — в результате вместо семи передач их всего четыре. А упрощение всегда означает повышение надежности и удешевление конструкции, снижение утомляемости механика-водителя. Впрочем, сам по себе газотурбинный двигатель заметно дороже дизельного».

Не задохнуться в пыли

Еще одним толчком для советских конструкторов стала информация о том, что темой газотурбинных танков стали интересоваться в США. В условиях холодной войны и гонки вооружений советское руководство не могло пропустить такую информацию мимо ушей. Нашей оборонке пришлось срочно приступить к работе, и в результате Т-80 появился на свет раньше своего газотурбинного собрата-конкурента — танка M1A1 Abrams — на несколько лет.

Одной из главных задач, которую предстояло решить конструкторам, была защита газотурбинного двигателя от пыли. Та система очистки воздуха, которую в результате удалось сделать, уникальна, и аналогов в мире ей нет. Газотурбинный Abrams тоже имеет систему очистки, однако в ходе американской операции в Ираке «Буря в пустыне» выяснилось, что в условиях песчаной бури американский танк мог двигаться или стоять на месте с работающим двигателем не более 15 минут. Затем приходилось останавливаться и вытряхивать песок из бумажных фильтров. В Т-80 с пылью боролись прямоточные циклоны — вихревые газоочистители. Кроме того, пневмовибратор стряхивал песок с наиболее подверженного загрязнению соплового аппарата. После остановки двигателя пыль также стряхивалась с лопаток турбины, и на них не происходило запекания песка в виде стекловидной массы.

Трофей противника: тест-драйв танка «Пантера»

Комфорт и чистота

«Когда Т-80 движется на тебя, на расстоянии до 30 м машины совсем не слышно, — рассказывает Сергей Суворов. — Первое, что доносится до слуха, — это лязг зубьев ведущих колес. Танк не дымит, выпуская практически чистый горячий воздух. Я служил на Т-80 и думаю, что в плане комфорта среди отечественных танков ему не было равных до появления Т-90АМ. Сказки о комфорте в танках западного производства так и остались сказками. Уровень эргономики во всех «абрамсах», «леопардах», «меркавах» и прочих «челленджерах» примерно на уровне Т-55 или Т-62. В «восьмидесятках» при -35°С механик-водитель раздевался да нательного белья, я сидел в башне на командирском месте в хромовых сапогах. Никаких рукавиц — тонкие кожаные перчатки. На других машинах в холод без нескольких слоев одежды, меховых варежек, шерстяной маски на лицо и валенок в башне не поездишь».

Т-80У — наиболее совершенная на сегодня машина из всего семейства Т-80. В этой модификации, появившейся в 1985 году, был применен новый комплекс вооружения. Несколько лет спустя тот же комплекс поставили на танк Т-72Б, после этого и ряда доработок танк получил наименование Т-90. Он располагает более мощным двигателем ГТД-1250 (1250 л.с. против 1100 л.с. у предшествующих модификаций).

В прошлом году появились сообщения о планах модернизации имеющегося в стране парка танков Т-80БВ, включающего несколько тысяч машин, и хотя официально параметры программы не объявлены, можно предположить, что итогом станет боевая машина, не уступающая по боевым свойствам Т-80У (а по некоторым показателям превосходящая его). Вероятно, будет произведена замена двигателя на ГТД-1250, танк оборудуют системой управления огнем 1А45 «Иртыш» с лазерным прицелом-дальномером, цифровым баллистическим вычислителем, комбинированным ночным прицелом и комплексом управляемого ракетного вооружения, способного стрелять ракетами типа «Инвар-М». Также машина получит современную динамическую защиту.

На пути к гибриду

Одна из главных претензий, предъявляемых танку Т-80, — прожорливость его газотурбинного двигателя. С этим трудно поспорить — ГТД действительно потребляет больше топлива, чем дизель. «Основной вид горючего для этого танка — дизельное топливо, — говорит Сергей Суворов, — но Т-80 может ездить и на керосине, и на смесях бензина. Как-то во время службы на Урале я столкнулся с ситуацией, когда мои танки ездили практически на воде. Баки нам заправили какой-то белой, похожей на молоко жидкостью, в которой воды было, наверно, не меньше 50%. Я тогда задавал себе вопрос — сколько бы на этой адской смеси проехал Abrams? А Т-80 ездили как ни в чем не бывало. При этом температура воздуха в тот день была ниже -10°С. Но проверку батальон сдал. Правда, потом от влаги начались проблемы в работе топливной системы двигателя».

Как считает Сергей Суворов, относительно низкая экономичность Т-80 связана не только и не столько с применением ГТД, сколько с конструкцией именно танковых газотурбинных двигателей. В отличие от дизеля, мотор Т-80 имеет более низкую приемистость. Чтобы набрать максимальные обороты, а следовательно, и мощность, дизелю надо полсекунды, а ГТД-1000/1250 — секунды три-четыре. Если на пути танка яма, механик-водитель должен бросить педаль газа, то есть сократить подачу топлива. Двигатель резко сбрасывает обороты, и танк фактически останавливается. Потом механик снова нажимает педаль подачи топлива, но требуется еще несколько секунд, пока турбина раскрутится снова. Чтобы не стоять в ямах, танкистов обучали раскручивать турбину до максимальных оборотов, а затем в яме замедляться с помощью системы торможения. Танк при этом не глохнет — так как нет жесткой связи между турбиной двигателя и трансмиссией, между ними связь только газодинамическая, однако топливо продолжает литься рекой. «В танковом газотурбинном двигателе была изначально применена не совсем правильная идеология подачи топлива, — объясняет Сергей Суворов. — Например, в ряде авиационных газотурбинных двигателей после запуска автоматически поддерживается заданное значение постоянных оборотов, а регулирование мощности на валу осуществляется за счет изменения подачи топлива, без изменения частоты вращения турбины. Если бы в танковом двигателе существовала такая же система, тогда и расход топлива был бы почти таким же, как на дизеле». Впрочем, конструкторская мысль не стоит на месте. Уже разработан перспективный газотурбинный танковый двигатель ГТД-1500, который по экономичности не уступает дизелям.

Пока страшно не станет

Я стою на танковом полигоне в подмосковной Кубинке перед своей мечтой — танком Т-80У. Для неспециалиста он совсем неотличим от других массовых советских танков типа Т-72, но с ними его роднит только тип боеприпасов.

Т-80 устроен совсем иначе, чем обычные дизельные танки, но управляется гораздо проще, инструктирует меня командир танка сержант Степанов. В нем всего две педали, и он никогда не глохнет. Правая педаль газа отвечает за подачу топлива, а левая — за работу регулируемого соплового аппарата, РСА. Правой педалью газа ты раскручиваешь основную турбину, а левой меняешь положение лопаток силовой турбины. Сержант Степанов рекомендует мне держать правую педаль на максимуме, а работать только левой. Отпустил — несешься вперед, нужно подтормозить — слегка нажал, лопатки поменяли угол, скорость замедлилась. Нажал сильнее — они приняли отрицательный угол, и Т-80 тормозит турбиной. Нажал еще сильнее — и только тогда в дело вступают гидравлические тормоза. «Выжал РСА, включил передачу и движешься, — я внимаю каждому слову Степанова, — мощный двигатель Т-80 никогда не заглохнет, если не кончится горючее. Не связанную валом с компрессором силовую турбину раскручивает поток горячего газа из газогенератора. Даже если турбина застопорится, ничто не помешает газогенератору продолжать работу. Если на подъеме мощности не хватает, танк просто останавливается, но турбина не глохнет. Переключаешься на пониженную и вперед. А на Т-72 идет нагрузка на дизель. Так как у него прямое сцепление с двигателем, при подъеме в гору надо нажать сцепление, включить передачу, и в этот момент можно скатиться назад».

46-тонная машина стоит как вкопанная, и не верится, что эту массу железа что-то может сдвинуть с места. Выполняю все рекомендации Степанова, и Т-80 резво начинает движение по полигону. Левый рычаг на себя, газ не сбрасываем, и танк легко, почти на месте делает полицейский разворот! И это 46-тонная машина! Летим к небольшой полигонной горке. Переключаемся на передачу ниже, и танк без надрыва взлетает на самый верх, турбина монотонно свистит за спиной. Уже через десять минут езды я чувствую себя заправским механиком-водителем и жалею, что в армии попал не в танковые войска.

«Я управлял и Т-72, и Т-90, но для меня самый лучший танк — Т-80, — говорит сержант Степанов. — Т-80 ускоряется очень быстро, быстро набирает скорость и движется намного быстрее, чем Т-72. Если Т-72 пойдет по ровной дороге 70 км/ч, то Т-80 можно разогнать, пока страшно не станет». И это тот случай, когда я готов подписаться под каждым словом.

Статья «Газотурбинный уникум Т-80» опубликована в журнале «Популярная механика» (№4, Апрель 2017).

Что для танка лучше – газовая турбина или дизель


ОТЕЧЕСТВЕННОМУ ТАНКУ ДАЛИ «ЧЕРНУЮ МЕТКУ»

С большим интересом прочли статью Михаила Растопшина «Бронеиллюзион» (газета «Завтра», №38 (722) сентябрь 2007 г.). Много фактов, цифр, а итог – все плохо и очень плохо. Конечно, хотелось бы рассказать «налогоплательщикам» (так называет автор всех нас) не в «общих формулировках» обо всех новинках танкового вооружения, защиты и подвижности, но, видимо, это не делается на страницах газеты. Также, впрочем, не обсуждаются и «результаты НИОКР по разработке унифицированных бортовых информационно-управляющих систем» по которым печалится автор, т.к. они «до настоящего времени отсутствуют». Разоблачения по Растопшину пестрят сильными выражениями: «деградация», «предательская ошибка», «избавление от иллюзионистов» и т.д. На вопрос «Что делать?» автор сформулировал ответ: «Сегодня танкостроение требует… избавления от иллюзионистов, которые маскируют с помощью модернизации продолжающуюся деградацию отечественной бронетехники».

Но, полагаем, в статье нет главного: требуя «форсированного развития и избавления от иллюзионистов» кандидат технических наук М. Растопшин мог бы и предложить что-то.

Мы не будем вступать с ним здесь в техническую полемику, хотя есть что сказать. Мы поделимся впечатлениями о празднике с дня танкистов и некоторыми проблемами танкостроения.

ВПЕЧАТЛЕНИЯ ПОСЛЕ ДНЯ ТАНКИСТА

Известно, что танку давно приклеили ярлык – «рожденный ползать летать не может». Это не правда – может и не только летать, но и танцевать.
Россия, как и США, – единственные страны, обладающие уникальной технологией серийного производства газотурбинного двигателя для танков. Танки Т-80 успешно эксплуатируются в ряде военных округов, но, особенно, в Ленинградском военном округе. Объяснение этому простое – танк создан и производился на Кировском заводе Санкт-Петербурга. Здесь, в свое время, в период освоения машин, дневали и ночевали конструктора прославленного коллектива конструкторского бюро завода во главе с Генеральным конструктором Николаем Поповым.

В одной из частей Ленинградского военного округа стало доброй традицией демонстрировать свое воинское мастерство.

Что для танка лучше – газовая турбина или дизель

Танки Т-80БВ танцуют «Цыганочку»

На празднике не только бомонд танкостроителей Санкт-Петербурга. Много молодежи, будущих воинов. Здесь командование ЛенВО, шефы, ветераны. Здесь интересно и поучительно – это настоящий танковый салон.

Апогеем праздника стал показ техники. Воины-танкисты показывают, чего они добились. Результаты впечатляющие – одни названия фигур высшего пилотажа чего стоят: выстрел «в полете», «танковый вальс», «цыганочка». Грандиозное зрелище, когда 46-тонные монстры легко и грациозно под музыку старинного вальса или зажигательной цыганочки выписывают под аплодисменты зрителей пируэты. Грациозно останавливаясь и покачивая стволами пушек в такты вальса, они стремительно набирают скорость и закладывают крутые виражи.

Невольно сравниваешь эти па с мастерством летчиков на показах в авиационных салонах, вспоминаются недавние кадры телевидения с МАКСа-2007. Но то в воздухе, в трехмерном пространстве, а это на плоскости – на земле. И все же много общего – в необычности движения тяжелых боевых машин и легкости движений. Есть и еще одно родство с авиацией – оно, в газотурбинном двигателе. На Т-80 установлен 1250-сильный ГТД. Благодаря ему танк имеет самую высокую удельную мощность среди отечественных и зарубежных машин. Это дает возможность иметь прекрасную динамику, а технические характеристики двигателя, обеспечивают высокую плавность хода и такой, недостижимый для дизеля параметр, как незаглохаемость. Да и другие системы на высочайшем мировом уровне – ведь наука танкостроения также в Санкт-Петербурге: это ученые «ВНИИТрансмаш» – разработчики первого в мире лунохода. Определяет успех и высочайшее мастерство экипажей, особенно механиков водителей: старших прапорщиков – Сидоренко Р. и Гущина А.

Что для танка лучше – газовая турбина или дизель

Выстрел в прыжке

Алексей Гущин на вопрос: «Кто бы выиграл соревнования – танк «Абрамс» или Т-80?», — сказал: «Я знаю, что «Абрамс» уже повоевал и двигатель у него помощнее, но встречаться с ним надо не в бою, а на таких показах и соревнованиях. Думаю, что мы выиграем, уж очень тяжелый американец». Аплодисменты зрителей, подарки шефов стали наградой мастерству воинов-танкистов.

Хочется верить, что танковый салон может стать традицией Санкт-Петербургских танкостроителей, хорошие примеры заразительны. Так, в самом деле, что же делать? Первое – осваивать технику, совершенствовать воинское мастерство «до блеска».

От редакции «Отваги»: Кстати, на недавно проходившем в Алабино «танковом биатлоне» танкисты 4-й гвардейской Кантемировской дивизии на своих газотурбинных красавцах Т-80У стали настоящими героями мероприятия, продемонстрировав умение виртуозно водить свои «восьмидесятки». И все это называлось кратко – «танковый балет».

МОДЕРНИЗАЦИОННЫЙ РЫВОК

Второе – что делать? Это путь по которому идет весь бронетанковый мир. Сделаем попытку проанализировать один аспект известной танковой триады – проблемы подвижности.

Танк, как система вооружения, непрерывно развивается, приобретая новые качества и свойства, его боевые возможности неуклонно повышаются. За все годы развития отечественного танкостроения калибр пушки возрос почти в 3,5 раза, масса танка в 6,5 раз, а мощность двигателя в 37 раз. Об этом убедительно свидетельствуют и показатели роста мощности двигателей танков других стран.

Танк рассматривается, прежде всего, как наступательное средство, поэтому принципы его применения жестко связаны с проблемами обеспечения движения и увеличения подвижности. При этом подвижность связывают с возможностью уклониться от поражения за счёт улучшения разгонных и тормозных характеристик.

Газотурбинная силовая установка (ГТСУ) стала одним из основных факторов, обеспечивающих боевое и эксплуатационно-техническое превосходство танков (Т-80, Т-80У) над лучшими отечественными и зарубежными танками. Помимо многолетней войсковой эксплуатации в России, ГДР, Польше это подтверждено сравнительными испытаниями в Швеции и Индии (1993–1994 гг.), выставках вооружения и военной техники в ОАЭ (1993–1995 гг.), и в Греции (1998 г.).

Что для танка лучше – газовая турбина или дизель
В то же время неадекватная оценка опыта эксплуатации прежде всего акцентируется на одной из его характеристик – расходе топлива. Возможно, не всем известно, что в последних модификациях этой машины, осуществлен целый комплекс научно-технических решений, снизивших эксплуатационный расход топлива более чем в 1,3 раза. Расчёты показывают, что при доведении температуры газов на входе в турбину до 1316–1370°С (что возможно при применении керамических материалов) реально получить расход топлива до 86 г/квт.ч (117 г/л.с.ч.), а тепловой КПД – 53%. Это меняет представление об экономичности газовой турбины.

Достигнутые показатели являются далеко не пределом для ГТД. Имеются наработки решений (и теоретических, и практических), которые позволяют достичь значений эксплуатационных расходов топлива на уровне танков с дизельными двигателями равной мощности.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

Нет сомнения, что конкуренция между дизелем и ГТД продолжится. Несмотря на работы по дальнейшему совершенствованию дизеля, ему присущ ряд особенностей конструкции, которые затрудняют существенно улучшить достигнутый уровень:

• Это, прежде всего, необходимость преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Это, как следствие, большое трение скольжения на значительных поверхностях поршень-гильза. Это нестационарный процесс горения топлива в цилиндре во время рабочего хода. Заметим, при этом, что для 4-тактного двигателя только один из четырех тактов является по сути «рабочим», а остальные – вспомогательными.

При основном своём положительном качестве (удельному расходу топлива) танковый дизель недолго останется в танкостроении бесконкурентным, что связано не только с перечисленными недостатками. Дизели мощностью свыше 1000 л.с., в ограниченных объемах МТО, вызывают массу проблем для обеспечения его работы без перегрева.

• На систему жидкостного охлаждения четырехтактного дизеля расходуется от 15 до 20% его мощности. Кроме того, в дизеле необходимо 2–3% мощности затратить на охлаждение масла.

Что для танка лучше – газовая турбина или дизель
Известно, что теплоотдача двухтактного двигателя (6ТД2) мощностью 1200 л.с. составляет 420 тыс. ккал/час, а ГТД (изд. «29») мощностью 1250 л.с. – 48 тыс. ккал/час (почти в 9 раз меньше). Это ведет к увеличенным размерам системы охлаждения.

Для ГТД характерен показатель, выгодно отличающий его от дизеля – мощность, «снимаемая» с единицы объема двигателя. Этот параметр у ГТД в 1,6 раза лучше. В этой связи объемы моторно-трансмиссионного отделения у танка с ГТД меньше.

Что для танка лучше – газовая турбина или дизель
Значительное превосходство по габаритной мощности танка Т-80 над американским танком «Абрамс» объясняется его увеличенными габаритами силовой установки, из-за большого объема воздухоочистителя.

Показатель габаритной мощности свидетельствует не только об оптимальной компоновке МТО, но говорит о совершенстве систем и узлов силовой установки. Габаритная мощность МТО танка Т-80Упревосходит габаритную мощность танка «Леопард-2» в 2,2 раза.

Увеличенные объемы МТО зарубежных танков вынуждают удлинять базу танка, увеличивать силуэт, добавляя несколько тонн совокупного «лишнего» веса, наращивать тем самым с одной стороны затраты мощности двигателя на добавленную массу машины, а с другой стороны ухудшая показатели подвижности. В этой связи сравним основные габаритные показатели танков с ГТД России и США по площади лобовой (Sл) и боковой (Sб) проекции: Т-80 – 7,1 и 12,2 кв.м, и М1А1 – 7,68 и 15,5 кв.м соответственно.

Для осуществления рабочего процесса необходимо определенное количество воздуха. Так как в газотурбинном двигателе часть воздуха расходуется на охлаждение камеры сгорания, а коэффициент избытка воздуха в рабочем процессе также увеличен, то потребности воздуха у ГТД больше, чем для дизеля. И, несмотря на то, что для процесса горения воздуха в дизеле потребляется меньше, его общее количество (с учётом охлаждения двигателя и трансмиссии) существенно увеличено. Сравним по этому параметру двигатели танков М1 «Абрамс» и «Леопард-2».

Что для танка лучше – газовая турбина или дизель
Каков же вывод? За увеличенной (практически вдвое) потребностью в воздухе, а также увеличенной в несколько раз суммарной теплоотдачей следуют важные следствия: необходимость в увеличении (почти втрое) площадей радиаторов (теплообменников), в увеличении площадей всасывающих жалюзи, (т.е. увеличении ослабленных зон).

ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА

По данным иностранных источников стоимость изготовления газотурбинного двигателя (одинаковой мощности с дизелем) примерно в три раза больше. Несколько большей разницей оценивались эти показатели в отечественном двигателестроении, (однако сравнения были недостаточно корректны, так как танковых дизелей одинаковой с ГТД мощностью у нас не производилось). Не следует забывать, что стоимостные показатели следует рассматривать с учётом эксплуатационных затрат на техническое обслуживание, ремонт и срок службы сравниваемых двигателей и их систем.

Приведем результаты стоимостного анализа учебной и боевой эксплуатации, базирующегося на данных, соответствующих полному сроку эксплуатации боевых машин с ГТД и дизельным двигателем (одинаковой мощности), проведенных MJCV (США).

Что для танка лучше – газовая турбина или дизель
Эксплуатация в войсках показывает, что ресурс танкового ГТД почти в 2-3 раза выше, чем у дизельных двигателей, вследствие уравновешенности и меньшего количества деталей.

Аналогичны оценки ресурса ГТД по данным иностранных источников: по оценке MJCV (США) срок службы ГТД GT-601 в боевых условиях равен 3000 ч, в мирное время до 10000 ч.
Очень важны и такие эксплуатационные показатели:
• время подготовки танка к работе, особенно пуск ГТД при низких температурах окружающего воздуха, в несколько раз меньше, чем дизельного двигателя;
• проведенные за рубежом исследования установили, что уровень шумности у ГТД вдвое ниже дизеля.
Если учесть, что трудоёмкость технического обслуживания системы воздухоочистки и охлаждения в танке Т-80 (и его модификациях) практически отсутствует, то преимущества ГТД очевидны.

ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА

Приведем данные по уровню токсичности отработавших газов для транспортных ГТД и дизельных двигателей, полученные при эксплуатации в штате Калифорния (США).

Что для танка лучше – газовая турбина или дизель
Газотурбинному двигателю танка Т-80 нет альтернативы при работе в зоне с радиоактивной зараженностью. Радиоактивные частицы, выбрасываемые вместе с выхлопными газами, не контактируют (как это происходит в дизеле), с маслом и, следовательно, не попадают в масляную систему, где может возникнуть радиационный источник.

Существенно и то, что одноступенчатый воздухоочиститель танка Т-80, являясь инерционным аппаратом, не задерживает в себе радиоактивные частицы, в отличие от двухступенчатых, барьерных (в большинстве дизелей и в двигателе AGT-1500) и выбрасывает их с отсепарированой пылью наружу.
Эти выводы полностью подтвердились при эксплуатации машины с ГТД в районе аварии Чернобыльской АЭС в 1986 г.

ВМЕСТО ПОСЛЕСЛОВИЯ

Танк с газотурбинным двигателем, опередив свое время, ворвался в XXI век с огромным, неисчерпаемым потенциалом. С точки зрения политики активной обороны, провозглашенной специалистами, потенциальных источников будущей войны, климатических и географических особенностей отечественных регионов, ГТД является сегодня идеальной энергетической установкой для танков настоящего и будущего. Подчеркнем, что начиная с 1972 г. (по 1986 г. включительно) регулярно проводились контрольно-войсковые испытания (КВИ) всех типов имеющихся танков. В сложнейших условиях ускоренной войсковой эксплуатации, усложняя с каждым годом требования, расширяя географию танки проходили тысячи километров по бездорожью, решая усложненные стрельбовые задачи и выявляя слабые (или как говорили раньше «узкие») места в конструкции и технологии.

По итогам КВИ каждое КБ разрабатывало комплекс всевозможных мероприятий направленных и на устранение выявленных дефектов и совершенствование конструкции. Иными словами была организована широкомасштабная системная работа, своеобразные соревнования на конкурсной основе. К заслугам ГБТУ надо отнести, что наиболее передовые конструктивные идеи «переходили» от одной марки машины к другой.

КВИ стали мощным стимулом совершенствования и повышения качества всех типов танков. Каждые КВИ, как соревнование лучших, предполагало интригу, выявляло новые неожиданные «сюрпризы», которые сообща устранялись и были под контролем специалистов ГАБТУ.

Никто не хотел «ударить лицом в грязь», каждый рождал технические шедевры. Конкуренция создавала атмосферу постоянного совершенствования, а зарубежные танкостроители вынуждены были постоянно нас «догонять».

Сегодня зарубежные танкостроители наряду с разработкой танков следующего поколения активно занимаются модернизацией существующих образцов. По этому же пути идем и мы, благо возможности для модернизации наших машин огромны.

Не следует постоянно оглядываться на США, американцы хорошо понимают, что им не нужна боевая машина массой 60-70 тонн. И не случайно совершенствуется новый ГТД LV-100 – идет интенсивный поиск снижения веса машины.

При всей схожести двух марок (Т-90 и Т-80У) у них есть свои преимущества и, конечно, свои недостатки, и победит тот, чья машина по боевой эффективности будет более конкурентоспособной.

Более того, идет совершенствование и организационных структур. По примеру авиационных и военно-морских организаций на базе «Уралвагонзавода» создан научно-производственный холдинг, что не только объединит усилия разработчиков БТВ.

Несмотря на трудности, в первую очередь финансовые, у танкостроителей России, идет постоянная работа, как по танку будущего, так и по модернизации существующего парка. Потенциал отечественного танкостроения неисчерпаем, а стереотип о системном кризисе отечественного танкостроения является несостоятельным.

Что для танка лучше – газовая турбина или дизель

вид топлива и технические характеристики

Так уж сложилось, что почти все ОБТ (основные боевые танки) мира имеют дизельный двигатель. Есть только два исключения: Т-80У и «Абрамс». Какими соображениями руководствовались советские специалисты, создавая знаменитую «восьмидесятку», и каковы перспективы этой машины в настоящее время?

Как все начиналось?

т 80уВпервые отечественный Т-80У увидел свет в 1976 году, а в 1980 году свой «Абрамс» сделали американцы. До сей поры только Россия и США имеют на вооружении танки с газотурбинной силовой установкой. Украину в расчет не принимают, потому как там на вооружении стоят исключительно Т-80УД, дизельный вариант знаменитых «восьмидесяток».

А начиналось все в 1932 году, когда в СССР было организовано конструкторское бюро, принадлежавшее Кировскому заводу. Именно в его недрах зародилась идея о создании принципиально нового танка, оснащенного газотурбинной силовой установкой. Именно от этого решения зависело, какой вид топлива для танка Т-80У будет использоваться в дальнейшем: обычный дизель или керосин.

Знаменитый конструктор Ж. Я. Котин, работавший над компоновкой грозных ИСов, в свое время задумался о создании еще более мощных и лучше вооруженных машин. Отчего же он обратил свое внимание на газотурбинный двигатель? Дело в том, что он замыслил создать танк массой в пределах 55-60 тонн, для нормальной подвижности которой требовался мотор мощностью не менее 1000 л. с. В те годы о таких дизелях приходилось только мечтать. Оттого-то и появилась мысль о привнесении авиационных и кораблестроительных технологий (то есть ГДТ) в танкостроение.

Уже в 1955 году началась работа, были созданы два перспективных образца. Но тут выяснилось, что инженеры кировского завода, до того создававшие только двигатели для судов, не в полной мере поняли технологическое задание. Работа была свернута, а потом и вовсе прекращена, так как Н. С. Хрущев полностью «запорол» все разработки тяжелых танков. Так что в то время появиться танку Т-80У, двигатель которого по-своему уникален, было не суждено.

Впрочем, огульно обвинять Никиту Сергеевича в этом случае не стоит: параллельно ему были продемонстрированы и перспективные дизельные моторы, на фоне которых откровенно сырой ГТД смотрелся весьма малообещающе. Да что там говорить, если «прописаться» на серийных танках этот двигатель сумел лишь к 80-м годам прошлого столетия, да и сегодня к таким силовым установкам у многих военных отношение не самое радужное. Нужно отметить, что тому есть вполне объективные причины.

Продолжение работ

танк т 80уВсе изменилось после создания первого в мире ОБТ, коим стал Т-64. Вскоре конструкторы поняли, что на его базе можно сделать еще более совершенный танк… Но сложность заключалась в жестких требованиях, выдвинутых руководством страны: он должен быть максимально унифицирован с существующими машинами, не превышать их габаритов, но при этом иметь возможность использоваться в качестве средства для «рывка к Ла-Маншу».

И тут все снова вспомнили о ГДТ, так как родная силовая установка Т-64 уже тогда требованиям времени решительно не соответствовала. Именно тогда Устинов принял решение о создании Т-80У. Основное топливо и двигатель нового танка должны были способствовать его максимально высоким скоростным характеристикам.

Возникшие сложности

Огромная проблема заключалась в том, что новую силовую установку с очистителями воздуха требовалось как-то вместить в стандартное МТО Т-64А. Более того, комиссия требовала блочной системы: проще говоря, нужно было двигатель сделать так, чтобы при капитальном ремонте можно было извлечь его целиком и заменить новым. Не тратя, разумеется, много времени на это. И если с относительно компактным ГТД все было сравнительно просто, то система воздухоочистки доставила инженерам массу головной боли.

А ведь эта система крайне важна даже для дизельного танка, не говоря уж о его газотурбинном аналоге на Т-80У. Какое топливо бы ни использовалось, лопатки турбинной установки моментально облепятся шлаком и развалятся, если поступающий в камеру сгорания воздух не будет в должной мере очищен от загрязняющих его примесей.

Следует помнить, что все конструкторы двигателей стремятся к тому, чтобы воздух, попадающий в цилиндры или рабочую камеру турбины, был очищен от пыли на 100 %. И понять их нетрудно, так как пыль буквально пожирает внутренности мотора. По сути, она действует как мелкий наждак.

Опытные образцы

В 1963 году небезызвестным Морозовым был создан опытный экземпляр Т-64Т, на который был установлен газотурбинный движок, обладающий весьма скромной мощностью в 700 л. с. Уже в 1964 году конструкторы из Тагила, работавшие под руководством Л. Н. Карцева, создали куда более перспективный мотор, который мог выдать уже 800 «лошадей».

т 80у топливоНо конструкторы, как в Харькове, так и в Нижнем Тагиле, столкнулись с целым комплексом сложнейших технических проблем, из-за которых первые отечественные танки с ГТД смогли появиться только в 80-х годах. В конечном итоге действительно неплохой движок получил только Т-80У. Вид топлива, используемый для его боепитания, также выгодно отличал этот мотор от ранних прототипов, так как танк мог использовать все виды обычного дизельного горючего.

Мы не случайно расписывали пылевые аспекты выше, так как именно проблема качественной очистки воздуха стала наиболее сложной. У инженеров был большой опыт в разработке турбин для вертолетов… но движки геликоптеров работали в постоянном режиме, а вопрос пылевой загрязненности воздуха на высоте их работы вообще не стоял. В общем-то, работы были продолжены (как ни странно) только лишь с подачи Хрущева, бредившего ракетными танками.

Наиболее «жизнеспособным» был проект «Дракон». Для него был жизненно необходим двигатель повышенной мощности.

Опытные объекты

В общем-то, ничего удивительно в этом не было, так как для таких машин важна была повышенная подвижность, компактность и пониженный силуэт. В 1966 году конструкторы решили пойти другим путем и представили на суд публики опытный проект, сердцем которого стали сразу два ГТД-350, выдающие, как нетрудно понять, 700 л. с. Силовую установку создали в НПО им. В. Я. Климова, где к тому времени было достаточно опытных специалистов, занимавшихся разработкой турбин для летательных аппаратов и кораблей. Именно они по большому счету и создали Т-80У, двигатель которого для своего времени был действительно уникальной разработкой.

Но вскоре выяснилось, что даже один ГТД – штука сложная и довольно капризная, а уж их спарка и вовсе не имеет абсолютно никаких преимуществ перед обычной моноблочной схемой. А потому к 1968 году было издано официальное постановление правительства и Министерства обороны СССР о возобновлении работ над одиночным вариантом. К середине 70-х годов был готов танк, который впоследствии стал известен всему миру под обозначением Т-80У.

Основные характеристики

Компоновка (как и в случае с Т-64 и Т-72) классическая, с задним расположением МТО, экипаж – три человека. В отличие от предыдущих моделей, здесь мехводу дали сразу три триплекса, которые значительно улучшали обзор. Даже столь невероятная для отечественных танков роскошь, как подогрев рабочего места, здесь был предусмотрен.

т 80у с газотурбинным двигателемБлаго что тепла от раскаленной турбины было в достатке. Так что Т-80У с газотурбинным двигателем вполне оправданно является любимцем танкистов, так как условия работы экипажа в нем куда комфортнее, если сравнивать эту машину с Т-64/72.

Корпус изготавливается методом сварки, башня литая, угол наклона листов составляет 68 градусов. Как и в Т-64, здесь была использована комбинированная броня, составленная из броневой стали и керамики. Благодаря рациональным углам наклона и толщине танк Т-80У обеспечивает повышенные шансы выживания экипажа в самых сложных боевых условиях.

Имеется также развитая система защиты экипажа от оружия массового поражения, в том числе и ядерного. Компоновка боевого отсека практически полностью аналогична таковой на Т-64Б.

Характеристики машинного отсека

Конструкторам все же пришлось расположить ГТД в МТО продольно, что автоматически вылилось в некоторое увеличение габаритов машины по сравнению с Т-64. ГТД был выполнен в виде моноблока массой 1050 кг. Его особенностью было наличие особого редуктора, позволяющего снимать максимум возможного с мотора, а также сразу две коробки передач.

Для питания использовались сразу четыре бака в МТО, общий объем которых составляет 1140 л. Следует заметить, что Т-80У с газотурбинным двигателем, топливо для которого запасается в таких объемах, – довольно «прожорливый» танк, который потребляет в 1,5-2 раза больше горючего, чем Т-72. А потому и размеры баков соответствующие.

ГТД-1000Т создан с использованием трехвальной схемы, имеет одну турбину и два независимых компрессорных агрегата. Гордость инженеров – регулируемый сопловый агрегат, который позволяет плавно управлять оборотами турбины и значительно повышает ее эксплуатационный ресурс Т-80У. Какое топливо при этом рекомендуется использовать для продления долговечности силового агрегата? Сами разработчики говорят, что наиболее оптимален для этой цели качественный авиационный керосин.

Так как силовой связи между компрессорами и турбиной попросту нет, танк может уверенно двигаться по грунтам даже с очень плохой несущей способностью, причем двигатель при этом не заглохнет даже при резкой остановке машины. А чем «питается» Т-80У? Топливо для его мотора может быть разным…

Турбинная установка

основной вид топлива т 80уОсновным достоинством отечественного газотурбинного двигателя является его топливная всеядность. Может работать на авиационном топливе, любом типе солярки, низкооктановом бензине, предназначенном для автомобилей. Но! Т-80У, топливо для которого должно лишь обладать сносной текучестью, все же очень чувствителен к «нелицензионному» горючему. Заправка не рекомендованными видами топлива возможна только в условиях боевой обстановки, так как влечет за собой существенное снижение ресурса двигателя и лопаток турбины.

Запуск мотора осуществляется за счет раскрутки компрессоров, за что отвечают два автономных электромотора. Акустическая заметность танка Т-80У значительно ниже его дизельных собратьев как за счет характеристик самой турбины, так и за счет особым образом расположенной системы выхлопа. Кроме того, машина уникальна тем, что при торможении используются как гидравлические тормоза, так и сам движок, за счет чего тяжелый танк останавливается практически мгновенно.

Как это осуществляется? Дело в том, что при одиночном нажатии на педаль тормоза лопатки турбины начинают вращаться в противоположном направлении. Процесс этот дает огромную нагрузку на материал лопаток и всей турбины, а потому он контролируется электроникой. Из-за этого при необходимости резкого торможения следует сразу же утапливать педаль газа полностью. При этом в работу сразу включаются гидравлические тормоза.

Что касается других качеств танка, то он обладает сравнительно малыми топливными «аппетитами». Добиться этого конструкторам удалось далеко не сразу. Чтобы сократить объемы потребляемого горючего, инженерам пришлось создать автоматическую систему управления оборотами турбины (САУР). В нее входят температурные датчики и регуляторы, а также выключатели, физически связанные с системой подачи топлива.

Благодаря САУР износ лопаток удалось сократить минимум на 10 %, а при грамотной работе педалью тормоза и переключении передач механик-водитель может снизить расход топлива на 5-7 %. Кстати, а какой для этого танка основной вид топлива? Т-80У в идеальных условиях должен заправляться авиационным керосином, но подойдет и качественная солярка.

Системы очистки воздуха

 вид топлива для танка т 80уБыл использован циклонный очиститель воздуха, обеспечивающий 97 % удаление из всасываемого воздуха пыли и других инородных примесей. К слову сказать, у «Абрамса» (за счет нормальной двухступенчатой очистки) этот показатель близок к 100 %. Именно по этой причине топливо для танка Т-80У – тема больная, так как расходуется его значительно больше, если сравнивать танк с его американским конкурентом.

Оставшиеся 3 % пыли оседают на лопатках турбины в виде запекшегося шлака. Чтобы его удалить, конструкторы предусмотрели автоматическую программу вибрационной очистки. Следует заметить, что к воздухозаборникам можно подключать специальное оборудование для подводного вождения. Оно позволяет преодолевать реки глубиной до пяти метров.

Трансмиссия танка стандартная – механическая, планетарного типа. Включает две коробки, два редуктора, по два гидравлических привода. Имеется четыре скорости вперед и одна назад. Опорные катки обрезиненные. Гусеницы также имеют внутреннюю резиновую дорожку. Из-за этого танк Т-80У имеет весьма недешевую ходовую часть.

Натяжение осуществляется за счет механизмов червячного типа. Подвеска комбинированная, в ее состав входят как торсионы, так и гидравлические амортизаторы на трех катках.

Характеристики вооружения

Основное орудие – пушка модели 2А46М-1, калибр которой равен 125 мм. Точно такие же пушки ставились на танки Т-64/72, а также на небезызвестное самоходное противотанковое орудие «Спрут».

Вооружение (как на Т-64) было полностью стабилизировано в двух плоскостях. Опытные танкисты говорят, что дальность прямого выстрела по визуально наблюдаемой цели может достигать 2100 м. Боекомплект стандартный: осколочно-фугасные, подкалиберные и кумулятивные снаряды. А автомате заряжания одномоментно может находиться до 28 выстрелов, еще несколько могут быть расположены в боевом отделении.

Вспомогательным вооружением являлся 12,7-миллиметровый пулемет «Утес», но украинцы уже давно ставят любое схожее вооружение, ориентируясь на требования заказчика. Огромным недостатком пулеметной установки является тот факт, что стрелять из нее может только командир танка, причем для этого ему в любом случае приходится покидать заброневое пространство машины. Так как начальная баллистика пули 12,7 мм очень схожа с таковой у снаряда, важнейшим предназначением пулемета является также пристрелка орудия без затрат основных боеприпасов.

Боеукладка

Механизированная боеукладка была размещена конструкторами по всему периметру обитаемого объема танка. Так как немалую часть всего МТО танка Т-80 занимают баки с топливом, конструкторы ради сохранения объема были вынуждены разместить горизонтально только сами снаряды, тогда как метательные заряды стоят в барабане вертикально. Это очень заметное отличие «восьмидесяток» от танков Т-64/72, в которых снаряды с вышибными зарядами располагаются горизонтально, на уровне катков.

Принцип работы основного орудия и заряжающего устройства

При поступлении соответствующей команды барабан начинает вращаться, попутно подводя выбранный тип снаряда к плоскости заряжания. После этого механизм стопорится, снаряд и вышибной заряд досылаются в орудие при помощи закрепленного в одной точке досылателя. После выстрела гильза автоматически захватывается специальным механизмом и помещается в освободившуюся ячейку барабана.

«Карусель» заряжания обеспечивает темп стрельбы не ниже шести-восьми выстрелов в минуту. Если автомат заряжания выходит из строя, зарядить орудие можно вручную, но сами танкисты считают такое развитие событий нереалистичным (слишком сложно, муторно и долго). На танке используется прицел модели ТПД-2-49, независимо от орудия стабилизированный в вертикальной плоскости, позволяющий определять расстояние и наводится на цель при дальностях 1000-4000 м.

Некоторые модификации

В 1978 году танк Т-80У с газотурбинным двигателем был несколько модернизирован. Основным нововведением стало появление ракетного комплекса 9К112-1 «Кобра», стрельба из которого производилась ракетами 9М112. Ракета могла поразить бронированную цель на расстоянии до 4 километров, причем вероятность этого была от 0,8 до 1 в зависимости от характеристик местности и скорости движения цели.

Так как ракета полностью повторяет габариты стандартного 125-миллиметрового снаряда, она может располагаться в любом лотке заряжающего механизма. Этот боеприпас «заточен» исключительно против бронетехники, боеголовка только кумулятивная. Как и обычный выстрел, конструктивно ракета состоит из двух частей, совмещение которых происходит при стандартной работе механизма заряжания. Наводится она в полуавтоматическом режиме: наводчик первые секунды должен прочно удерживать рамку захвата на атакуемой цели.

т 80у основное топливоНаведение или оптическое, или по направленному радиосигналу. Чтобы максимизировать вероятность поражения цели, наводчик может выбрать один из трех полетных режимов ракеты, ориентируясь на боевую обстановку и окружающую местность. Как показала практика, это полезно при атаке бронетехники, защищенной активными системами противодействия.
Немецкие проекты танковых газотурбинных двигателей

До определенного времени гитлеровская Германия не уделяла большого внимания проектам газотурбинных силовых установок для наземных транспортных средств. Так, в 1941 году был собран первый подобный агрегат для экспериментального локомотива, но его испытания достаточно быстро свернули ввиду экономической нецелесообразности и наличия более приоритетных программ. Работы в направлении газотурбинных двигателей (ГТД) для наземных машин продолжились лишь в 1944 году, когда особенно ярко проявили себя некоторые негативные особенности существующей техники и промышленности.

В 1944 году Управление вооружений сухопутных войск запустило исследовательский проект по теме ГТД для танков. В пользу новых двигателей приводилось два основных довода. Во-первых, немецкое танкостроение на тот момент взяло курс на утяжеление боевых машин, что требовало создать двигатель большой мощности и малых габаритов. Во-вторых, вся имеющаяся бронетанковая техника использовала в некоторой мере дефицитный бензин, а это накладывало определенные ограничения, связанные с эксплуатацией, экономикой и логистикой. Перспективные газотурбинные двигатели, как тогда посчитали немецкие руководители промышленности, могли бы потреблять менее высококачественное и, соответственно, более дешевое топливо. Таким образом, на тот момент с точки зрения экономики и техники единственной альтернативой бензиновым моторам были ГТД.

На первом этапе разработку перспективного танкового двигателя доверили группе конструкторов фирмы Porsche, во главе которой стоял инженер О. Задник. Содействовать инженерам из «Порше» должны были несколько смежных предприятий. В частности, к проекту привлекли Научно-исследовательский отдел двигателей службы СС во главе с доктором Альфредом Мюллером. Этот ученый с середины тридцатых годов занимался тематикой газотурбинных установок и участвовал в разработке нескольких авиационных реактивных двигателей. К моменту начала создания ГТД для танков Мюллер завершил проект турбонагнетателя, в дальнейшем применявшегося на нескольких типах поршневых моторов. Примечательно, что в 1943 году доктор Мюллер неоднократно вносил предложения, касавшиеся начала разработки танковых газотурбинных двигателей, однако руководство Германии оставило их без внимания.

Пять вариантов и два проекта

Ко времени начала основных работ (середина лета 1944 года) главенствующая роль в проекте перешла к организации, возглавляемой Мюллером. В это время были определены требования к перспективному ГТД. Он должен был иметь мощность около 1000 л.с. и расход воздуха порядка 8,5 килограмма в секунду. Температура в камере сгорания задавалась техническим заданием на уровне 800°. Ввиду некоторых характерных особенностей газотурбинных силовых установок для наземной техники перед началом разработки основного проекта пришлось создать несколько вспомогательных. Команда инженеров под руководством Мюллера одновременно создала и рассмотрела пять вариантов архитектуры и компоновки ГТД.

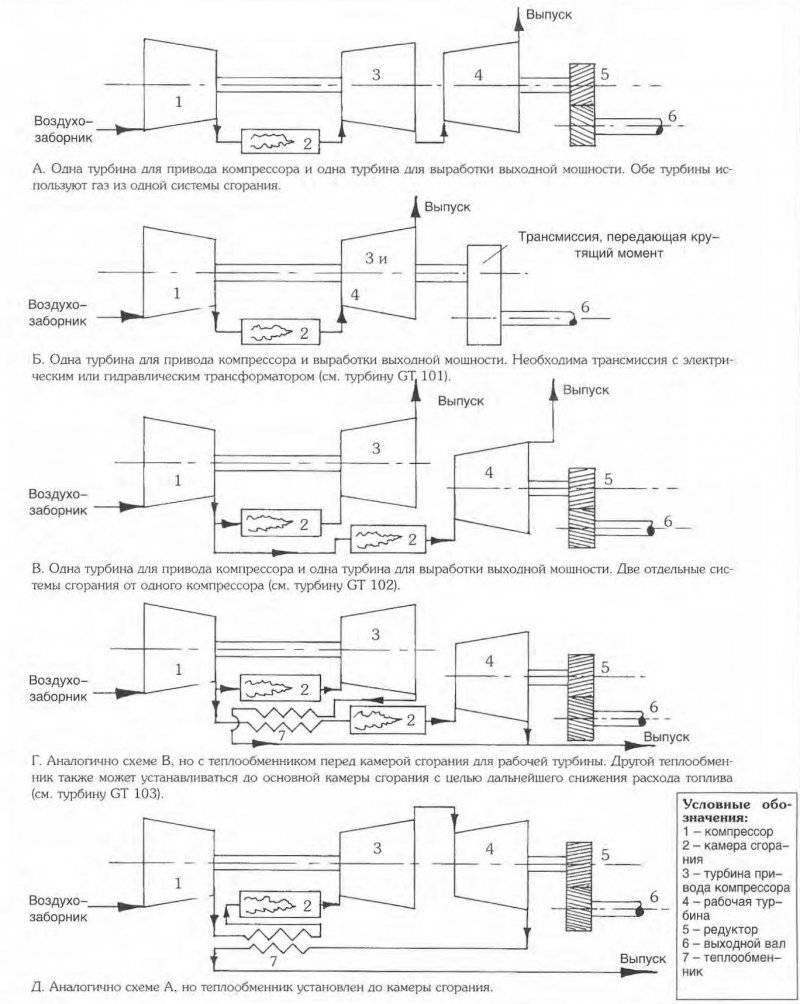

Принципиальные схемы двигателя отличались друг от друга количеством ступеней компрессора, турбины и расположением силовой турбины, связанной с трансмиссией. Кроме того, рассматривались несколько вариантов расположения камер сгорания. Так, в третьей и четвертой версиях компоновки ГТД предлагалось разделять поток воздуха от компрессора на два. Один поток в таком случае должен был идти в камеру сгорания и оттуда на турбину, вращающую компрессор. Вторая часть поступающего воздуха, в свою очередь, нагнеталась во вторую камеру сгорания, выдававшую раскаленные газы прямо на силовую турбину. Также рассматривались варианты с различным положением теплообменника для предварительного прогрева поступающего в двигатель воздуха.

В первом варианте перспективного двигателя, дошедшем до стадии полноценного проектирования, на одной оси должны были находиться диагональный и осевой компрессор, а также двухступенчатая турбина. Вторую турбину предполагалось разместить соосно за первой и соединить с агрегатами трансмиссии. При этом силовую турбину, подающую мощность на трансмиссию, предложили монтировать на собственной оси, не связанной с осью компрессоров и турбины. Это решение могло упростить конструкцию двигателя, если бы не один серьезный недостаток. Так, при снятии нагрузки (например, во время переключения передач) вторая турбина могла раскручиваться до таких оборотов, на которых появлялся риск разрушения лопаток или ступицы. Решить проблему предлагалось двумя способами: либо притормаживать рабочую турбину в нужные моменты, либо отводить от нее газы. По результатам анализов выбрали первый вариант.

И все же доработанный первый вариант танкового ГТД был слишком сложным и дорогим для серийного производства. Мюллер продолжил дальнейшие изыскания. Для упрощения конструкции некоторые оригинальные детали заменили соответствующими агрегатами, заимствованными у турбореактивного двигателя Heinkel-Hirt 109-011. Кроме того, из конструкции танкового мотора убрали несколько подшипников, на которых держались оси двигателя. Сокращение количества опорных элементов вала до двух упростило сборку, но заставило отказаться от отдельной оси с турбиной, передающей крутящий момент на трансмиссию. Силовую турбину установили на тот же вал, на котором уже находились крыльчатки компрессора и двухступенчатая турбина. В камере сгорания предусмотрели оригинальные вращающиеся форсунки для распыления топлива. В теории они позволяли более эффективно впрыскивать горючее, а также помогали избежать перегрева определенных мест конструкции. Обновленный вариант проекта был готов уже в середине сентября 1944 года.

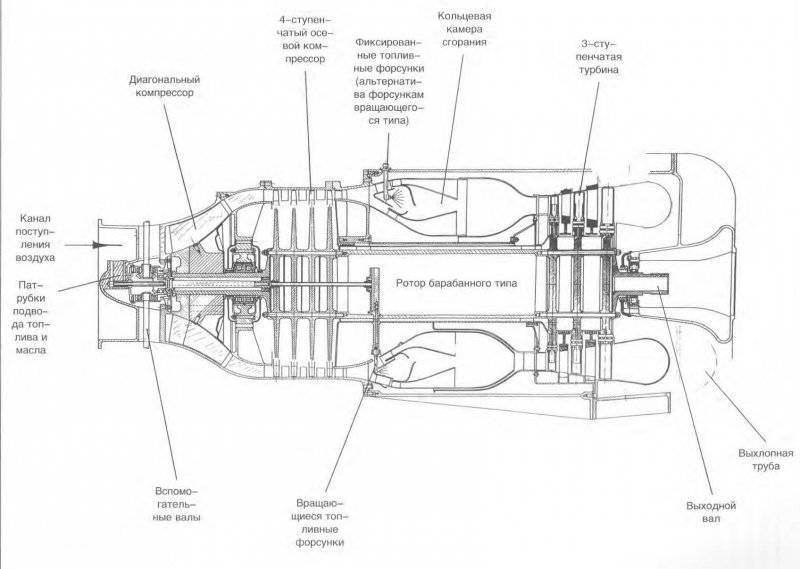

Первый газотрубинный агрегат для бронированных машин

Первый газотрубинный агрегат для бронированных машин

Этот вариант также не был лишен недостатков. В первую очередь, претензии вызвали сложности с поддержанием крутящего момента на выходном валу, фактически представлявшим собой продолжение основного вала двигателя. Идеальным решением проблемы передачи мощности могло стать применение электрической трансмиссии, но дефицит меди заставил забыть о такой системе. В качестве альтернативы электротрансмиссии рассматривались гидростатический или гидродинамический трансформатор. При использовании таких механизмов эффективность передачи мощности немного снижалась, но они были значительно дешевле системы с генератором и электромоторами.

Двигатель GT 101

Дальнейшая проработка второго варианта проекта привела к очередным изменениям. Так, для сохранения работоспособности ГТД при ударных нагрузках (например, при взрыве мины) был добавлен третий подшипник вала. Кроме того, необходимость унификации компрессора с авиационными двигателями привела к изменению некоторых параметров работы танкового ГТД. В частности, примерно на четверть увеличился расход воздуха. После всех доработок проект танкового двигателя получил новое название – GT 101. На этой стадии разработка газотурбинной силовой установки для танков дошла до той стадии, когда можно было начинать подготовку к строительству первого опытного образца, а затем и оборудованного ГТД танка.

Тем не менее, доводка двигателя затянулась и к концу осени 1944 года работы по установке новой силовой установки на танк так и не начались. В то время немецкие инженеры работали лишь над размещением двигателя на имеющихся танках. Первоначально планировалось, что базой для экспериментального ГТД станет тяжелый танк PzKpfw VI – «Тигр». Однако моторное отделение этой бронемашины оказалось недостаточно большим для размещения всех необходимых агрегатов. Даже имея сравнительно малый объем, двигатель GT 101 был слишком длинным для «Тигра». По этой причине решили в качестве базовой машины для испытаний использовать танк PzKpfw V, также известный под названием «Пантера».

На стадии доработки двигателя GT 101 для использования на танке «Пантера» заказчик в лице Управления вооружений сухопутных войск и исполнитель проекта определились с требованиями к опытной машине. Предполагалось, что ГТД позволит довести удельную мощность танка с боевым весом около 46 тонн до уровня 25-27 л.с. на тонну, что позволит значительно улучшить его ходовые характеристики. В то же время, требования по максимальной скорости почти не изменились. Из-за вибрации и ударов, возникающих при движении на высоких скоростях, значительно увеличивался риск повреждения деталей ходовой части. В результате максимально допустимую скорость движения ограничили 54-55 километрами в час.

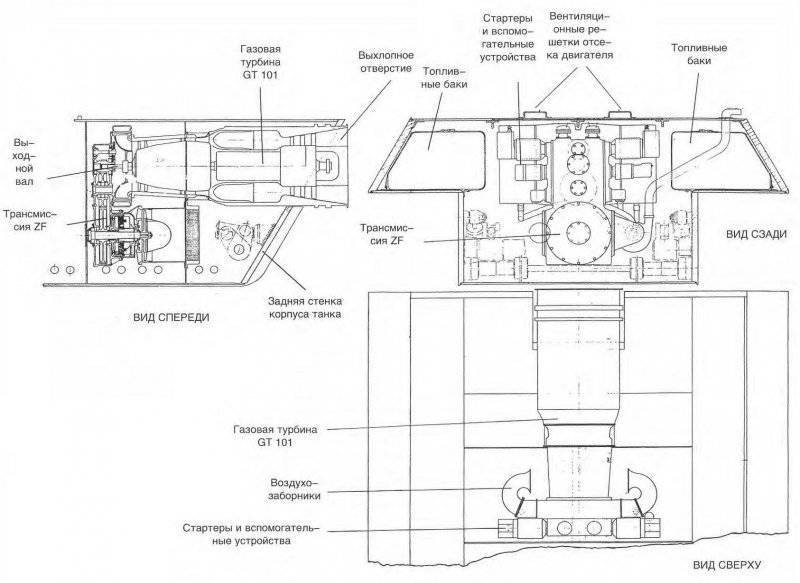

Газотурбинная установка GT 101 в танке «Пантера»

Как и в случае с «Тигром», моторное отделение «Пантеры» имело недостаточные размеры для размещения нового двигателя. Тем не менее, конструкторам под руководством доктора Миллера удалось вписать ГТД GT 101 в имеющиеся объемы. Правда, крупный выхлопной патрубок двигателя пришлось поместить в круглом отверстии в кормовом броневом листе. Несмотря на кажущуюся странность, такое решение посчитали удобным и пригодным даже для серийного производства. Сам двигатель GT 101 на экспериментальной «Пантере» предполагалось размещать по оси корпуса, со сдвигом вверх, к крыше моторного отделения. Рядом с двигателем, в надгусеничных полках корпуса, в проекте поместили несколько топливных баков. Место для трансмиссии нашлось непосредственно под двигателем. Воздухозаборные устройства вывели на крышу корпуса.

Упрощение конструкции двигателя GT 101, из-за которых он лишился отдельной связанной с трансмиссией турбины, повлекло за собой сложности иного характера. Для использования с новым ГТД пришлось заказать новую гидравлическую трансмиссию. Организация ZF (Zahnradfabrik of Friedrichshafen) в короткие сроки создала трехступенчатый гидротрансформатор с 12-скоростной (!) коробкой передач. Половина передач предназначались для движения по дорогам, остальные – для преодоления бездорожья. В моторно-трансмиссионную установку экспериментального танка также пришлось ввести автоматику, следившую за режимами работы двигателя. Специальное управляющее устройство должно было следить за оборотами двигателя и при соответствующей необходимости повышать или понижать передачу, не допуская выход ГТД на недопустимые режимы работы.

Согласно расчетам ученых, газотурбинная установка GT 101 c трансмиссией от ZF могла иметь следующие характеристики. Максимальная мощность турбины достигала 3750 л.с., 2600 из которых отбиралось компрессором для обеспечения работы двигателя. Таким образом, на выходном валу оставалось «всего» 1100-1150 лошадиных сил. Скорость вращения компрессора и турбин, в зависимости от нагрузки, колебалась в пределах 14-14,5 тыс. оборотов в минуту. Температуру газов перед турбиной удалось удержать на заданном уровне в 800°. Расход воздуха составлял 10 килограмм в секунду, удельный расход топлива – в зависимости от режима работы 430-500 г/л.с.ч.

Двигатель GT 102

Имея уникально высокую мощность, танковый газотурбинный двигатель GT 101 обладал не менее примечательным расходом топлива, примерно в два раза превышавшим аналогичные показатели имевшихся на тот момент у Германии бензиновых моторов. Кроме расхода топлива ГТД GT 101 имел еще несколько проблем технического характера, требовавших проведения дополнительных исследований и исправления. В связи с этим начался новый проект GT 102, в котором планировалось сохранить все достигнутые успехи и избавиться от имеющихся недостатков.

В декабре 1944 года команда А. Мюллера пришла к выводу о необходимости возвращения к одной из ранних идей. Для оптимизации работы нового ГТД предлагалось использовать отдельную турбину на собственной оси, соединенную с механизмами трансмиссии. При этом силовая турбина двигателя GT 102 должна была представлять собой отдельный блок, не размещенный соосно с основными агрегатами, как предлагалось ранее. Основной блок новой газотурбинной силовой установки представлял собой GT 101 с минимальными изменениями. Он имел два компрессора с девятью ступенями и трехступенчатую турбину. При разработке GT 102 выяснилось, что основной блок предыдущего двигателя GT 101 при необходимости можно разместить не вдоль, а поперек моторного отделения танка «Пантера». Так и поступили при компоновке агрегатов экспериментального танка. Воздухозаборные устройства ГТД теперь размещались на крыше у левого борта, выхлопной патрубок – у правого.

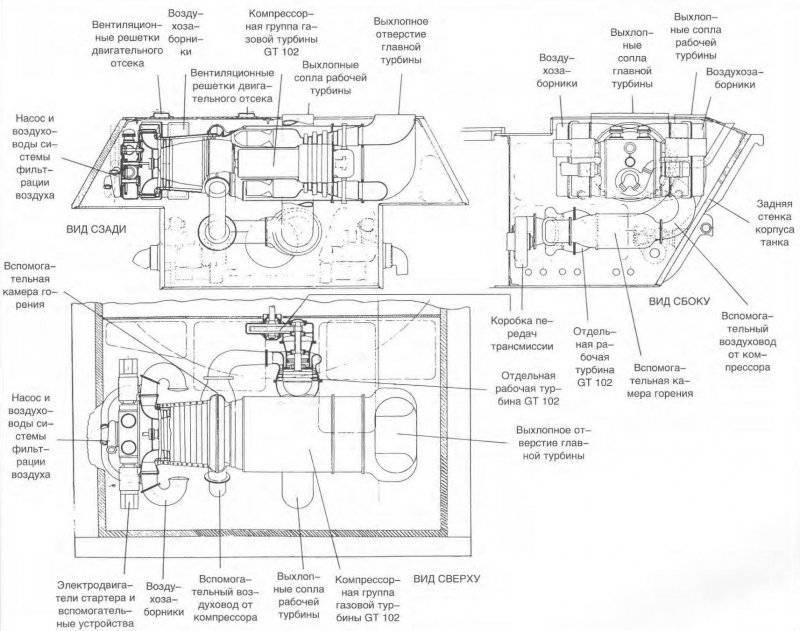

Газотурбинная установка GT 102 в танке «Пантера»

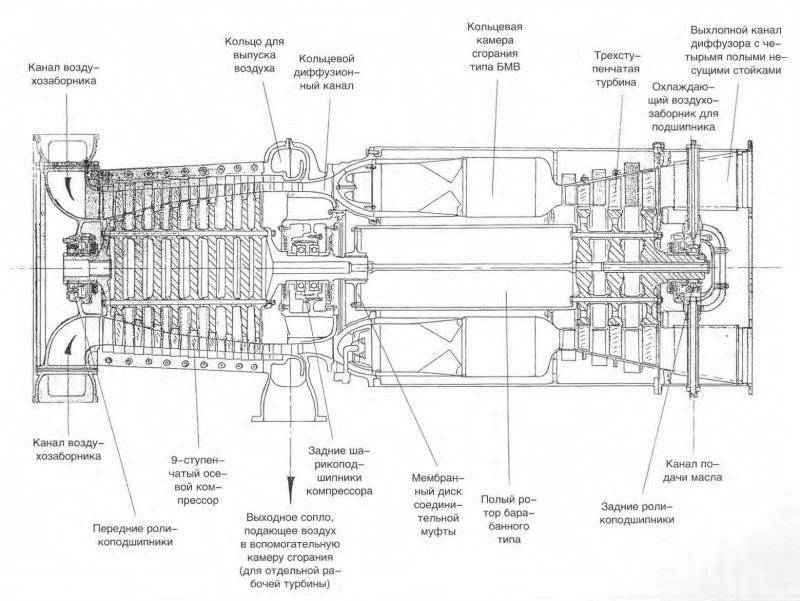

Комрессорный узел газовой турбины GT 102

Между компрессором и камерой сгорания основного блока двигателя предусмотрели трубу для отбора воздуха на дополнительные камеру сгорания и турбину. По расчетам, 70% входящего в компрессор воздуха должно было идти через основную часть двигателя и только 30% через дополнительную, с силовой турбиной. Интересно расположение дополнительного блока: ось его камеры сгорания и силовой турбины должны были располагаться перпендикулярно к оси основного блока двигателя. Агрегаты силовой турбины предлагалось поместить ниже основного блока и оснастить собственным выхлопным патрубком, выведенным в середине крыши моторного отделения.

«Врожденной болезнью» примененной в GT 102 схемы газотурбинного двигателя являлся риск чрезмерной раскрутки силовой турбины с последующим ее повреждением или разрушением. Решить эту проблему предлагалось самым простым способом: поместить в трубе, подающей воздух в дополнительную камеру сгорания, клапаны для управления потоком. В то же время, расчеты показывали, что новый ГТД GT 102 может иметь недостаточную приемистость, обусловленную особенностями работы сравнительно легкой силовой турбины. Расчетные технические характеристики, такие как мощность на выходном валу или мощность турбины основного блока, остались на уровне предыдущего двигателя GT 101, что можно объяснить почти полным отсутствием серьезных изменений конструкции, за исключением появления блока силовой турбины. Дальнейшее совершенствование двигателя требовало применения новых решений или даже открытия нового проекта.

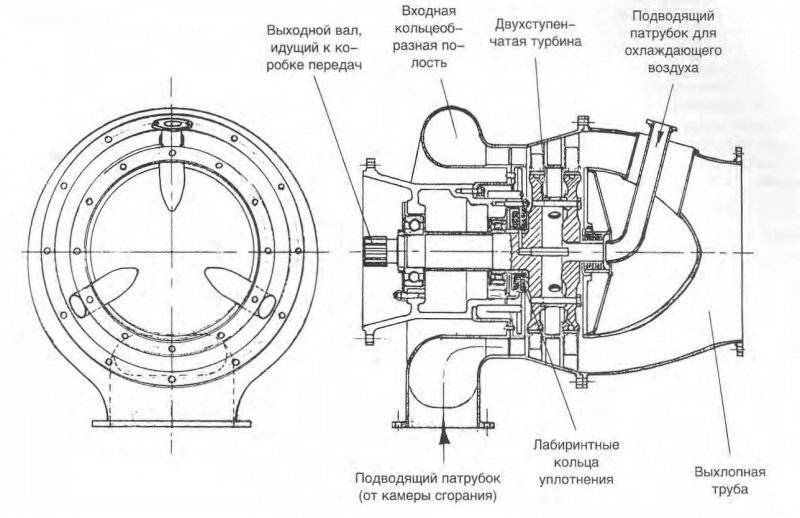

Отдельная рабочая турбина для GT 102

Перед началом разработки следующей модели ГТД под названием GT 103 доктор А. Мюллер предпринял попытку улучшить компоновку имеющегося GT 102. Главной проблемой его конструкции были достаточно крупные габариты основного блока, которые затрудняли размещение всего двигателя в моторных отделениях имевшихся на тот момент танков. Для уменьшения длины моторно-трансмиссионной установки было предложено выполнить компрессор в виде отдельного агрегата. Таким образом, внутри моторного отделения танка можно было разместить три сравнительно некрупных блока: компрессор, основную камеру сгорания и турбину, а также блок силовой турбины с собственной камерой сгорания. Такой вариант ГТД получил название GT 102 Ausf. 2. Помимо выведения компрессора в отдельный блок предпринимались попытки проделать то же самое и с камерой сгорания или турбиной, но они не имели особого успеха. Конструкция газотурбинного двигателя не позволяла делить себя на большое количество агрегатов без заметных потерь в характеристиках.

Двигатель GT 103

Альтернативой газотурбинному двигателю GT 102 Ausf. 2 с возможностью «свободной» компоновки агрегатов в имеющемся объеме стала новая разработка GT 103. На этот раз немецкие моторостроители решили заняться не удобством размещения, а эффективностью работы. В состав оборудования двигателя ввели теплообменник. Предполагалось, что с его помощью выхлопные газы будут нагревать поступающий через компрессор воздух, что позволит добиться ощутимой экономии топлива. Суть этого решения заключалась в том, что предварительно прогретый воздух дал бы возможность тратить меньшее количество горючего на поддержание необходимой температуры перед турбиной. Согласно предварительным расчетам, применение теплообменника могло снизить расход топлива на 25-30 процентов. При определенных условиях такая экономия была способна сделать новый ГТД пригодным для практического применения.

Разработку теплообменника поручили «смежникам» из фирмы Brown Boveri. Главным конструктором этого агрегата стал В. Хринижак, ранее принимавший участие в создании компрессоров для танковых ГТД. Впоследствии Хринижак стал известным специалистом по теплообменникам и его участие в проекте GT 103, вероятно, стало одной из предпосылок к этому. Ученый применил достаточно смелое и оригинальное решение: главным элементом нового теплообменника стал вращающийся барабан из пористой керамики. Внутри барабана размещалось несколько специальных перегородок, обеспечивавших циркуляцию газов. При работе горячие выхлопные газы проходили внутрь барабана сквозь его пористые стенки и прогревали их. Это происходило в течение половины оборота барабана. Следующие пол-оборота использовались для передачи тепла воздуху, проходившему изнутри наружу. Благодаря системе перегородок внутри и снаружи цилиндра воздух и выхлопные газы не перемешивались между собой, что исключало сбои в работе двигателя.

Применение теплообменника стало причиной серьезных споров среди авторов проекта. Одни ученые и конструкторы считали, что использование этого агрегата в перспективе позволит добиться высоких мощностей и сравнительно низких показателей расхода воздуха. Другие, в свою очередь, видели в теплообменнике лишь сомнительное средство, польза от которого не сможет заметно превысить потери от усложнения конструкции. В споре о необходимости теплообменника победили сторонники нового агрегата. В какой-то момент даже появилось предложение комплектовать ГТД GT 103 сразу двумя аппаратами для предварительного прогрева воздуха. Первый теплообменник в таком случае должен был нагревать воздух для основного блока двигателя, второй – для дополнительной камеры сгорания. Таким образом, GT 103 фактически представлял собой GT 102 с введенными в конструкцию теплообменниками.

Двигатель GT 103 не был построен, из-за чего приходится довольствоваться исключительно расчетными его характеристиками. Более того, имеющиеся данные об этом ГТД были рассчитаны даже до окончания создания теплообменника. Поэтому ряд показателей на практике, вероятно, мог бы оказаться заметно ниже, чем предполагалось. Мощность основного блока, вырабатываемая турбиной и поглощаемая компрессором, должна была равняться 1400 лошадиным силам. Максимальная расчетная скорость вращения компрессора и турбины основного блока – около 19 тыс. оборотов в минуту. Расход воздуха в основной камере сгорания – 6 кг/с. Предполагалось, что теплообменник будет прогревать поступающий воздух до 500°, а газы перед турбиной будут иметь температуру около 800°.

Силовая турбина, согласно расчетам, должна была вращаться со скоростью до 25 тыс. оборотов в минуту и давать на валу мощность 800 л.с. Расход воздуха дополнительного блока равнялся 2 кг/с. Параметры температуры поступающего воздуха и выбрасываемых газов, как предполагалось, должны были равняться соответствующим характеристикам основного блока. Общее потребление топлива всего двигателя при применении соответствующих теплообменников не превышало бы 200-230 г/л.с.ч.

Итоги программы

Разработка немецких танковых газотурбинных двигателей стартовала только летом 1944 года, когда шансы Германии на победу во Второй Мировой войне таяли с каждым днем. С восточного направления на Третий рейх наступала Красная Армия, а с западного шли войска Соединенных Штатов и Великобритании. В таких условиях у Германии не было достаточных возможностей для полноценного ведения массы перспективных проектов. Все попытки создать принципиально новый двигатель для танков упирались в дефицит денег и времени. Из-за этого к февралю 1945 года существовало уже три полноценных проекта танковых ГТД, но ни один из них не дошел даже до стадии сборки прототипа. Все работы ограничивались лишь теоретическими исследованиями и испытаниями отдельных экспериментальных агрегатов.

В феврале 45-го произошло событие, которое можно считать началом конца немецкой программы создания танковых газотурбинных двигателей. Доктора Альфреда Мюллера сняли с поста главы проекта, а на освободившееся место назначили его однофамильца, Макса Адольфа Мюллера. М.А. Мюллер также был видным специалистом в области газотурбинных силовых установок, но его приход в проект затормозил самые передовые разработки. Главной задачей при новом руководителе стала доводка двигателя GT 101 и начало его серийного производства. До конца войны в Европе оставалось менее трех месяцев, из-за чего смена руководства проекта так и не успела привести к требуемому результату. Все немецкие танковые ГТД остались на бумаге.

Согласно некоторым источникам, документация по проектам линейки «GT» попала в руки союзников и те использовали ее в своих проектах. Тем не менее, первые практические результаты в области газотурбинных двигателей для наземных машин, появившиеся уже после окончания Второй Мировой за пределами Германии, имели мало общего с разработками обоих докторов Мюллеров. Что касается ГТД, предназначенных именно для танков, то первые серийные танки с такой силовой установкой покинули сборочные цеха заводов только спустя четверть века после завершения немецких проектов.

По материалам:
http://alternathistory.org.ua/
http://shushpanzer-ru.livejournal.com/
http://army-guide.com/
Кей, Э.Л. История разработки и создания реактивных двигателей и газовых турбин в Германии. – Рыбинск: НПО «Сатурн», 2006

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»
Редко какой танк или другой вид российского оружия вызывает столько споров и противоречивых мнений, как Т-80. Обсуждение этой боевой машины, ведущей свою родословную из 1960-х, стало вдруг актуальным в связи с озвученными планами модернизации стоящих на вооружении Российской армии танков Т-80БВ. «ПМ» провела тест-драйв Т-80У и обсудила с экспертом технические особенности этого семейства танков.
Т-80 — первый в мире серийно производимый танк с газотурбинным двигателем (ГТД). Работы по оснащению танков силовыми установками этого типа начались еще в конце 1950-х годов. Тогда на опытные образцы боевых машин ставились вертолетные двигатели. Быстро выяснилось, что они неспособны нормально работать в наземных условиях — вибрация и облака пыли быстро выводили ГТД из строя. Пришлось разрабатывать двигатель с самого нуля. Но откуда вообще возникла идея устанавливать газотурбинный двигатель на танк? «Во-первых, таким образом хотели решить проблему повышения боеготовности машины в условиях нашего сурового климата, — говорит Сергей Суворов, военный эксперт, кандидат военных наук, в прошлом — офицер-танкист. — Для того чтобы танк с дизельным двигателем мог начать движение при температурах от 0 до -20°С, необходимо для начала разогреть двигатель с помощью специального устройства — подогревателя — в течение 20−30 минут, затем запустить силовой агрегат и еще прогревать его около 10 минут на холостом ходу, пока температура охлаждающей жидкости в системе охлаждения не поднимется примерно до 40 °C. Таким образом, зимой требуется в общей сложности 30−40 минут для выхода танка по тревоге из парка, что в боевых условиях немало. Газотурбинный танк может трогаться с места уже через 45 секунд после нажатия на кнопку пуска двигателя независимо от температуры окружающего воздуха.Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Второе преимущество ГТД — так называемый коэффициент приспособляемости двигателя. Чем выше его значение, тем проще может быть конструкция коробки передач. Коробка передач Т-80 схожа с той, что установлена на Т-64, но в ней убран один планетарный ряд — в результате вместо семи передач их всего четыре. А упрощение всегда означает повышение надежности и удешевление конструкции, снижение утомляемости механика-водителя. Впрочем, сам по себе газотурбинный двигатель заметно дороже дизельного».

Не задохнуться в пыли

Еще одним толчком для советских конструкторов стала информация о том, что темой газотурбинных танков стали интересоваться в США. В условиях холодной войны и гонки вооружений советское руководство не могло пропустить такую информацию мимо ушей. Нашей оборонке пришлось срочно приступить к работе, и в результате Т-80 появился на свет раньше своего газотурбинного собрата-конкурента — танка M1A1 Abrams — на несколько лет.

Одной из главных задач, которую предстояло решить конструкторам, была защита газотурбинного двигателя от пыли. Та система очистки воздуха, которую в результате удалось сделать, уникальна, и аналогов в мире ей нет. Газотурбинный Abrams тоже имеет систему очистки, однако в ходе американской операции в Ираке «Буря в пустыне» выяснилось, что в условиях песчаной бури американский танк мог двигаться или стоять на месте с работающим двигателем не более 15 минут. Затем приходилось останавливаться и вытряхивать песок из бумажных фильтров. В Т-80 с пылью боролись прямоточные циклоны — вихревые газоочистители. Кроме того, пневмовибратор стряхивал песок с наиболее подверженного загрязнению соплового аппарата. После остановки двигателя пыль также стряхивалась с лопаток турбины, и на них не происходило запекания песка в виде стекловидной массы.

Комфорт и чистота

«Когда Т-80 движется на тебя, на расстоянии до 30 м машины совсем не слышно, — рассказывает Сергей Суворов. — Первое, что доносится до слуха, — это лязг зубьев ведущих колес. Танк не дымит, выпуская практически чистый горячий воздух. Я служил на Т-80 и думаю, что в плане комфорта среди отечественных танков ему не было равных до появления Т-90АМ. Сказки о комфорте в танках западного производства так и остались сказками. Уровень эргономики во всех «абрамсах», «леопардах», «меркавах» и прочих «челленджерах» примерно на уровне Т-55 или Т-62. В «восьмидесятках» при -35°С механик-водитель раздевался да нательного белья, я сидел в башне на командирском месте в хромовых сапогах. Никаких рукавиц — тонкие кожаные перчатки. На других машинах в холод без нескольких слоев одежды, меховых варежек, шерстяной маски на лицо и валенок в башне не поездишь».

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Т-80У — наиболее совершенная на сегодня машина из всего семейства Т-80. В этой модификации, появившейся в 1985 году, был применен новый комплекс вооружения. Несколько лет спустя тот же комплекс поставили на танк Т-72Б, после этого и ряда доработок танк получил наименование Т-90. Он располагает более мощным двигателем ГТД-1250 (1250 л.с. против 1100 л.с. у предшествующих модификаций).

В прошлом году появились сообщения о планах модернизации имеющегося в стране парка танков Т-80БВ, включающего несколько тысяч машин, и хотя официально параметры программы не объявлены, можно предположить, что итогом станет боевая машина, не уступающая по боевым свойствам Т-80У (а по некоторым показателям превосходящая его). Вероятно, будет произведена замена двигателя на ГТД-1250, танк оборудуют системой управления огнем 1А45 «Иртыш» с лазерным прицелом-дальномером, цифровым баллистическим вычислителем, комбинированным ночным прицелом и комплексом управляемого ракетного вооружения, способного стрелять ракетами типа «Инвар-М». Также машина получит современную динамическую защиту.

На пути к гибриду

Одна из главных претензий, предъявляемых танку Т-80, — прожорливость его газотурбинного двигателя. С этим трудно поспорить — ГТД действительно потребляет больше топлива, чем дизель. «Основной вид горючего для этого танка — дизельное топливо, — говорит Сергей Суворов, — но Т-80 может ездить и на керосине, и на смесях бензина. Как-то во время службы на Урале я столкнулся с ситуацией, когда мои танки ездили практически на воде. Баки нам заправили какой-то белой, похожей на молоко жидкостью, в которой воды было, наверно, не меньше 50%. Я тогда задавал себе вопрос — сколько бы на этой адской смеси проехал Abrams? А Т-80 ездили как ни в чем не бывало. При этом температура воздуха в тот день была ниже -10°С. Но проверку батальон сдал. Правда, потом от влаги начались проблемы в работе топливной системы двигателя».

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Как считает Сергей Суворов, относительно низкая экономичность Т-80 связана не только и не столько с применением ГТД, сколько с конструкцией именно танковых газотурбинных двигателей. В отличие от дизеля, мотор Т-80 имеет более низкую приемистость. Чтобы набрать максимальные обороты, а следовательно, и мощность, дизелю надо полсекунды, а ГТД-1000/1250 — секунды три-четыре. Если на пути танка яма, механик-водитель должен бросить педаль газа, то есть сократить подачу топлива. Двигатель резко сбрасывает обороты, и танк фактически останавливается. Потом механик снова нажимает педаль подачи топлива, но требуется еще несколько секунд, пока турбина раскрутится снова. Чтобы не стоять в ямах, танкистов обучали раскручивать турбину до максимальных оборотов, а затем в яме замедляться с помощью системы торможения. Танк при этом не глохнет — так как нет жесткой связи между турбиной двигателя и трансмиссией, между ними связь только газодинамическая, однако топливо продолжает литься рекой. «В танковом газотурбинном двигателе была изначально применена не совсем правильная идеология подачи топлива, — объясняет Сергей Суворов. — Например, в ряде авиационных газотурбинных двигателей после запуска автоматически поддерживается заданное значение постоянных оборотов, а регулирование мощности на валу осуществляется за счет изменения подачи топлива, без изменения частоты вращения турбины. Если бы в танковом двигателе существовала такая же система, тогда и расход топлива был бы почти таким же, как на дизеле». Впрочем, конструкторская мысль не стоит на месте. Уже разработан перспективный газотурбинный танковый двигатель ГТД-1500, который по экономичности не уступает дизелям.

Пока страшно не станет

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»
Я стою на танковом полигоне в подмосковной Кубинке перед своей мечтой — танком Т-80У. Для неспециалиста он совсем неотличим от других массовых советских танков типа Т-72, но с ними его роднит только тип боеприпасов.

Т-80 устроен совсем иначе, чем обычные дизельные танки, но управляется гораздо проще, инструктирует меня командир танка сержант Степанов. В нем всего две педали, и он никогда не глохнет. Правая педаль газа отвечает за подачу топлива, а левая — за работу регулируемого соплового аппарата, РСА. Правой педалью газа ты раскручиваешь основную турбину, а левой меняешь положение лопаток силовой турбины. Сержант Степанов рекомендует мне держать правую педаль на максимуме, а работать только левой. Отпустил — несешься вперед, нужно подтормозить — слегка нажал, лопатки поменяли угол, скорость замедлилась. Нажал сильнее — они приняли отрицательный угол, и Т-80 тормозит турбиной. Нажал еще сильнее — и только тогда в дело вступают гидравлические тормоза. «Выжал РСА, включил передачу и движешься, — я внимаю каждому слову Степанова, — мощный двигатель Т-80 никогда не заглохнет, если не кончится горючее. Не связанную валом с компрессором силовую турбину раскручивает поток горячего газа из газогенератора. Даже если турбина застопорится, ничто не помешает газогенератору продолжать работу. Если на подъеме мощности не хватает, танк просто останавливается, но турбина не глохнет. Переключаешься на пониженную и вперед. А на Т-72 идет нагрузка на дизель. Так как у него прямое сцепление с двигателем, при подъеме в гору надо нажать сцепление, включить передачу, и в этот момент можно скатиться назад».

46-тонная машина стоит как вкопанная, и не верится, что эту массу железа что-то может сдвинуть с места. Выполняю все рекомендации Степанова, и Т-80 резво начинает движение по полигону. Левый рычаг на себя, газ не сбрасываем, и танк легко, почти на месте делает полицейский разворот! И это 46-тонная машина! Летим к небольшой полигонной горке. Переключаемся на передачу ниже, и танк без надрыва взлетает на самый верх, турбина монотонно свистит за спиной. Уже через десять минут езды я чувствую себя заправским механиком-водителем и жалею, что в армии попал не в танковые войска.

«Я управлял и Т-72, и Т-90, но для меня самый лучший танк — Т-80, — говорит сержант Степанов. — Т-80 ускоряется очень быстро, быстро набирает скорость и движется намного быстрее, чем Т-72. Если Т-72 пойдет по ровной дороге 70 км/ч, то Т-80 можно разогнать, пока страшно не станет». И это тот случай, когда я готов подписаться под каждым словом.

Машины прорыва. Зачем Россия возвращает в строй газотурбинные танки

https://ria.ru/20190718/1556607156.html

Машины прорыва. Зачем Россия возвращает в строй газотурбинные танки

Рекордная скорость — 70 километров в час, бросок на 500 километров без дозаправки, современная динамическая защита и мощное вооружение — в Восточном военном… РИА Новости, 18.07.2019

2019-07-18T08:00

2020-03-03T15:04

россия

вооруженные силы рф

восточный военный округ

т-80

безопасность

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdn21.img.ria.ru/images/141630/34/1416303493_0:35:1865:1084_1400x0_80_0_0_ed105a4e99685e32d8e574db0a06a3bd.jpg

https://ria.ru/20181028/1531553006.html

https://ria.ru/20180416/1518496877.html

https://ria.ru/20190109/1548897016.html

https://ria.ru/20190504/1553002730.html

InGood FitRu

Почему-то мне кажется, что время танков ушло. Глобальных танковых сражений уже не будет.Зачем они когда есть ракеты

74

роман 1

техника должна быть мощной, техника должна быть разной. а проблемы с повышенным расходом топлива и некоторыми нюансами эксплуатации — это может решаться с введением «гибридной силовой установки» типа как на приусе — большой и мощный аккумулятор легко решит проблему смены режима работы турбины и высокого расхода топлива.

42

россия

РИА Новости

Россия, Москва, Зубовский бульвар, 4

7 495 645-6601


https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2019

РИА Новости

Россия, Москва, Зубовский бульвар, 4

7 495 645-6601


https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

Россия, Москва, Зубовский бульвар, 4

7 495 645-6601


https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdn21.img.ria.ru/images/141630/34/1416303493_0:35:1865:1084_1400x0_80_0_0_ed105a4e99685e32d8e574db0a06a3bd.jpg

https://cdn21.img.ria.ru/images/141630/34/1416303493_187:0:1679:1119_1400x0_80_0_0_487954460743c64c4cb7b48628b29c4d.jpg

https://cdn24.img.ria.ru/images/141630/34/1416303493_373:0:1492:1119_1400x0_80_0_0_6f04abee7786ba266fc8f1d27364059a.jpg

РИА Новости

Россия, Москва, Зубовский бульвар, 4

7 495 645-6601


https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

Россия, Москва, Зубовский бульвар, 4

7 495 645-6601


https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

россия, вооруженные силы рф, восточный военный округ, т-80, безопасность

МОСКВА, 18 июл — РИА Новости, Николай Протопопов. Рекордная скорость — 70 километров в час, бросок на 500 километров без дозаправки, современная динамическая защита и мощное вооружение — в Восточном военном округе осваивают модернизированные танки Т-80. Эти машины с газотурбинным двигателем всегда вызывали споры — некоторые эксперты не понимают, зачем модернизировать «восьмидесятки», поскольку дизельные Т-72 проще, дешевле, надежнее. О самых быстрых танках России — в материале РИА Новости.

Пушка и турбина

По информации Минобороны, в апреле войска Восточного военного округа получили 120 модернизированных танков Т-80БВ. Эксперты уточняют: корректнее говорить не о модернизации, а о капитальном ремонте. Да, поступившая в войска техника оснащена новыми многоканальными прицелами наводчика, стабилизаторами вооружения, приборами наблюдения и радиостанциями, но по сути это основной боевой танк, стоящий на вооружении советской, а потом и российской армии с 1980-х.

«Наряду с контрактом на Т-72Б3 «Уралвагонзавод» по техническому состоянию осуществлял капитальный ремонт танков Т-80БВ без модернизации, — пояснил РИА Новости военный эксперт Виктор Мураховский. — Контракт на модернизированную версию подписали только в конце прошлого года. Когда принимали программу развития бронетанкового вооружения, предполагалось все модификации Т-80 эксплуатировать до исчерпания ресурса, а затем исключать из рядов Вооруженных сил. Никакой модернизации не предусматривали. Но теперь передумали».

Танк Т-14 Армата на форуме Армия-2018

28 октября 2018, 08:00

Отцы «Арматы». Экспериментальные танки, ставшие основой для Т-14

По словам Мураховского, версия Т-80БВМ более защищенная — танки оснастят дополнительными блоками динамической защиты и противокумулятивными экранами. Кроме того, пополнится боекомплект — усовершенствованные машины смогут стрелять новыми типами боеприпасов с удлиненным подкалиберным снарядом, для чего доработают механизм заряжания. Прицельный комплекс, ходовая часть и двигатель останутся прежними.

«Летающие» танки

Газотурбинный Т-80 — один из трех основных боевых танков российской армии наряду с Т-72 и Т-90. С 1976-го выпущено более десяти тысяч Т-80 различных модификаций. Танк создавался как специальная машина с высокими скоростными характеристиками, не теряющая эффективность при температурах от плюс 50 до минус 50 градусов Цельсия.

Двигатель ГДТ-1250 мощностью в 1250 лошадиных сил придает многотонной машине особую маневренность. И скорость — до 70 километров в час по шоссе и 45 на пересеченной местности.

Военнослужащие экипажа БМП покидают машину после стрельбы во время учений мотострелковой бригады на полигоне в Приморском крае

16 апреля 2018, 08:00

Взялись за старое. Зачем Россия возвращает в строй бронетехнику 60-х

Т-80 — частый гость на различных выставках и показательных выступлениях, где он порой шокирует зрителей своими возможностями. Управляемый умелыми танкистами 40-тонный Т-80 легко подпрыгивает на трамплине, взлетая на высоту десять метров. Поэтому Т-80 называют летающим танком. А на Западе — не иначе как «танки Ла-Манша», намекая на то, что с такой скоростью они дойдут до пролива всего за двое суток.

«Газотурбинный двигатель не требует разогрева перед запуском, — рассказывает РИА Новости экс-начальник Главного бронетанкового управления Минобороны Сергей Маев. — С дизелями, особенно 5ТД, 6ТД, главная трудность была в запуске при отрицательных температурах. Газотурбинный Т-80 очень подходит для специфических условий Севера и Дальнего Востока, где могут потребоваться дальние марши в ограниченные сроки. В конструкции применены технические заделы, отработанные на Т-64 и Т-72. Многое внедрено впервые, например управляемая ракета «Кобра». В результате Т-80 значительно превзошел предшественников».

Танки с газотурбинными двигателями выпускают и в США. Но американцам так и не удалось устранить несколько критически важных проблем, присущих и Т-80 на начальных этапах производства. В частности — высокий расход топлива и сильный пылевой износ двигателя.

Танк Т-64Б

9 января 2019, 08:00

Бронебойная карусель. Зачем российским танкам автомат заряжания

«В ходе операции «Буря в пустыне» у американцев из-за пыли одновременно вышли из строя 300 танков, — отмечает Маев. — Наши инженеры решили проблему, разработав эффективную систему воздухоочистки, элементы которой опробовали еще на Т-64. Также устранили износ, возникающий из-за оседания пыли на лопатках двигателя».

Что касается расхода топлива, то в «восьмидесятке» внедрили систему постоянного контроля за режимами работы двигателя, оптимизирующую потребление горючего. Машина сама регулирует число оборотов в зависимости от нагрузки. «Надежность двигателя повысили, — добавляет Маев. — Но у Т-80 есть и другая проблема — цена. Особенно это стало заметно в 1990-е. Поэтому пришлось заниматься модернизацией дизельных Т-72, которые намного дешевле».

Тысячи машин

Член экспертного совета «Офицеры России», главный военный эксперт по «Танковому биатлону» Николай Тутрин сообщил РИА Новости, что, несмотря на сложность конструкции, танк Т-80 легко чинится «в поле» благодаря агрегатному методу замены силового блока.

«Парк Т-80 модернизируют и потому, что таких танков сделали очень много и нерационально было бы их списывать и резать на металл. У нас есть производственная база и техническое исполнение в полном объеме. Три типа российских основных боевых танков дополняют друг друга и во многом превосходят западные аналоги», — подчеркнул он.

Основной боевой танк Т-72Б1 на полигоне Погоново в Воронежской области

4 мая 2019, 08:00

Взрывная реакция: как работает динамическая защита танка

По некоторым данным, сегодня на базах хранения и войсках — порядка трех с половиной тысяч Т-80 в различном исполнении. Россия — далеко не единственный оператор этих машин. В 1990-е танк поставлялся в Южную Корею, Республику Кипр и Йемен. Примечательно, что бронетехника уходила за рубеж в счет государственного долга.

Модернизированные танки Т-80БВМ только начали поступать в армию. Испытания этой версии завершились совсем недавно, первыми несколько машин получили мотострелки Северного флота.

В России планируют серьезное обновление бронетанкового парка. Как сообщил министр обороны Сергей Шойгу, в этом году российская армия получит более 400 новых танков и боевых машин пехоты. Это в том числе танки Т-72Б3М, Т-90М и модернизированные Т-80БМВ. В центре внимания и новейшая платформа «Армата», на базе которой разработано уже несколько типов боевой техники.

Газотурбинные двигатели — типы и конструкция

В поршневом двигателе функции впуска, сжатия, сгорания и выхлопа выполняются в одной камере сгорания. Следовательно, каждый должен иметь исключительную занятость камеры во время соответствующей части цикла сгорания. Важной особенностью газотурбинного двигателя является то, что отдельным разделам отведена каждая функция, и все функции выполняются одновременно без перерыва.

Типичный газотурбинный двигатель состоит из:

  1. Воздухозаборник,
  2. компрессорная секция,
  3. секция сгорания,
  4. турбинная секция,
  5. выхлопная секция,
  6. вспомогательная секция и
  7. системы, необходимые для запуска смазки, подачи топлива и вспомогательных целей, таких как антиобледенение, охлаждение и повышение давления.

Основные компоненты всех газотурбинных двигателей в основном одинаковы; однако номенклатура составных частей различных двигателей, используемых в настоящее время, незначительно отличается из-за различий в терминологии каждого производителя. Эти различия отражены в соответствующих руководствах по техническому обслуживанию. Одним из самых значительных факторов, влияющих на конструктивные особенности любого газотурбинного двигателя, является тип компрессора или компрессоров, для которых предназначен двигатель.

Четыре типа газотурбинных двигателей используются для приведения в движение и питания самолетов.Это турбовентилятор, турбовинтовой двигатель, турбовальный двигатель и турбореактивный двигатель. Термин «турбореактивный двигатель» использовался для описания любого газотурбинного двигателя, используемого в самолете. По мере развития технологии газовых турбин, эти другие типы двигателей были разработаны, чтобы заменить чистый турбореактивный двигатель. У турбореактивного двигателя есть проблемы с шумом и расходом топлива в диапазоне скоростей, которые летают авиалайнеры (0,8 Маха). Из-за этих проблем использование чисто турбореактивных двигателей очень ограничено. Таким образом, почти все самолеты авиалайнерного типа используют турбовентиляторный двигатель.Он был разработан для вращения большого вентилятора или набора вентиляторов в передней части двигателя и обеспечивает около 80 процентов тяги от двигателя. Этот двигатель был тише и имеет лучший расход топлива в этом диапазоне скоростей. Турбовентиляторные двигатели имеют более одного вала в двигателе; многие из них двухвальные. Это означает, что есть компрессор и турбина, которая приводит его в движение, и другой компрессор и турбина, которая приводит его в действие. В этих двух валовых двигателях используются две катушки (катушка представляет собой компрессор, вал и турбины, которые приводили в действие этот компрессор).В двигателе с двумя золотниками имеется золотник высокого давления и золотник низкого давления. Золотник низкого давления обычно содержит вентилятор (ы) и ступени турбины, необходимые для их привода. Золотник высокого давления — это компрессор высокого давления, вал и турбины. Эта катушка составляет ядро ​​двигателя, и именно там расположена секция сгорания. Золотник высокого давления также называют газогенератором, поскольку он содержит секцию сгорания.

Figure 1-43. Turbofan engine with separate nozzles fan and core. Figure 1-43. Turbofan engine with separate nozzles fan and core. Рисунок 1-43. Турбовентиляторный двигатель с раздельными соплами вентилятора и сердечника.Двигатели с турбонаддувом

могут быть с низким или высоким байпасом. Количество воздуха, которое обходит вокруг сердечника двигателя, определяет коэффициент байпаса. Как видно из рисунка 1-43, воздух, обычно приводимый в движение вентилятором, не проходит через внутреннее рабочее ядро ​​двигателя. Объем воздушного потока в фунтах / с от перепуска вентилятора к потоку активной зоны двигателя является отношением перепуска.

formula formula

Некоторые турбовентиляторные двигатели с малым байпасом используются в диапазонах скоростей выше 0,8 Маха (военный самолет).Эти двигатели используют увеличители или форсажные камеры для увеличения тяги. При добавлении большего количества топливных форсунок и держателя пламени в выхлопную систему можно распылять и сжигать дополнительное топливо, что может значительно увеличить тягу за короткое время.

Турбовинтовой двигатель представляет собой газотурбинный двигатель, который вращает пропеллер через редуктор. Этот тип двигателя наиболее эффективен в диапазоне скоростей от 300 до 400 миль в час и может использовать более короткие взлетно-посадочные полосы, чем другие самолеты. Приблизительно от 80 до 85 процентов энергии, выделяемой газотурбинным двигателем, используется для привода гребного винта.Остальная часть доступной энергии выходит из выхлопной системы в виде тяги. Сложив мощность, развиваемую валом двигателя, и мощность в выходной тяге, можно получить эквивалентную мощность на валу.

Что касается летательного аппарата, турбовальный двигатель представляет собой газотурбинный двигатель, предназначенный для передачи мощности на вал, который вращает трансмиссию вертолета или представляет собой бортовую вспомогательную силовую установку (ВСУ). ВСУ используется на самолетах с турбинным двигателем для подачи электроэнергии и удаления воздуха на земле и резервного генератора в полете.Турбовальные двигатели могут быть разных стилей, форм и диапазонов лошадиных сил.

Бортовой механик Рекомендует

.

Газотурбинный двигатель | Британика

Газотурбинный двигатель , любой двигатель внутреннего сгорания, использующий газ в качестве рабочей жидкости, используемой для вращения турбины. Термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего по меньшей мере из компрессора, камеры сгорания и турбины.

Общие характеристики

Полезная работа или тяговое усилие могут быть получены от газотурбинного двигателя. Он может приводить в действие генератор, насос или пропеллер или, в случае двигателя чисто реактивного самолета, развивать тягу, ускоряя поток выхлопных газов турбины через сопло.Такой двигатель может вырабатывать большие объемы энергии, который при той же мощности намного меньше и легче поршневого двигателя внутреннего сгорания. Поршневые двигатели зависят от движения поршня вверх-вниз, который затем должен быть преобразован во вращательное движение с помощью коленчатого вала, в то время как газовая турбина поставляет мощность вращающегося вала напрямую. Хотя концептуально газотурбинный двигатель является простым устройством, компоненты для эффективного блока должны быть тщательно спроектированы и изготовлены из дорогих материалов из-за высоких температур и напряжений, возникающих во время работы.Таким образом, газотурбинные двигательные установки обычно ограничиваются большими единицами, где они становятся экономически эффективными.

Газотурбинный двигатель, циклы

Большинство газовых турбин работают в открытом цикле, в котором воздух отбирается из атмосферы, сжимается в центробежном или осевом компрессоре, а затем подается в камеру сгорания. Здесь топливо добавляется и сжигается при практически постоянном давлении с частью воздуха. Дополнительный сжатый воздух, который обходит вокруг секции горения и затем смешивается с очень горячими газами сгорания, необходим для поддержания достаточно низкой температуры на выходе из камеры сгорания (в сущности, входа турбины), чтобы турбина могла работать непрерывно.Если установка предназначена для выработки мощности на валу, продукты сгорания (в основном воздух) расширяются в турбине до атмосферного давления. Большая часть мощности турбины требуется для работы компрессора; только остаток доступен для подачи работы вала на генератор, насос или другое устройство. В реактивном двигателе турбина спроектирована так, чтобы обеспечить достаточную мощность для привода компрессора и вспомогательных устройств. Затем поток газа покидает турбину при промежуточном давлении (выше местного атмосферного давления) и подается через сопло для создания тяги.

Газотурбинный двигатель постоянного давления с открытым циклом. Энциклопедия Британника, Инк.

Идеализированный газотурбинный двигатель, работающий без каких-либо потерь в этом простом цикле Брайтона, рассматривается в первую очередь. Если, например, воздух поступает в компрессор при 15 ° C и атмосферном давлении и сжимается до одного мегапаскаля, он затем поглощает тепло из топлива при постоянном давлении до тех пор, пока температура не достигнет 1100 ° C, а затем расширится через турбину до атмосферного. давление. Эта идеализированная единица потребовала бы 1 турбины.68 киловатт на каждый киловатт полезной мощности при 0,68 киловатте, потребляемом для привода компрессора. Тепловая эффективность установки (чистая произведенная работа, деленная на энергию, добавленную через топливо) составила бы 48 процентов.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Фактическая производительность в открытом цикле

Если для агрегата, работающего между теми же пределами давления и температуры, компрессор и турбина работают только на 80 процентов ( i.то есть, работа идеального компрессора равна 0,8 раза фактической работы, в то время как фактическая мощность турбины составляет 0,8 раза идеальной производительности), ситуация резко меняется, даже если все другие компоненты остаются идеальными. Для каждого произведенного киловатта полезной мощности турбина должна теперь производить 2,71 киловатта, в то время как работа компрессора становится 1,71 киловатта. Тепловая эффективность падает до 25,9 процента. Это иллюстрирует важность высокоэффективных компрессоров и турбин. Исторически сложность создания эффективных компрессоров, даже больше, чем эффективных турбин, задерживала разработку газотурбинного двигателя.Современные агрегаты могут иметь КПД компрессора 86–88% и КПД турбины 88–90% в проектных условиях.

Эффективность и выходную мощность можно повысить, повысив температуру на входе в турбину. Однако все материалы теряют прочность при очень высоких температурах, и поскольку лопатки турбины движутся с высокой скоростью и подвергаются сильным центробежным напряжениям, температура на входе в турбину выше 1100 ° C требует специального охлаждения лопаток. Можно показать, что для каждой максимальной температуры на входе в турбину также существует оптимальный коэффициент давления.Современные авиационные газовые турбины с лопастным охлаждением работают при температуре на входе в турбину выше 1370 ° С и при давлениях около 30: 1.

Переохлаждение, разогрев и регенерация

В авиационных газотурбинных двигателях следует обратить внимание на массу и диаметр. Это не позволяет добавлять больше оборудования для улучшения производительности. Соответственно, двигатели для коммерческих самолетов работают по простому циклу Брайтона, идеализированному выше. Эти ограничения не распространяются на стационарные газовые турбины, в которые могут быть добавлены компоненты для повышения эффективности.Улучшения могут включать (1) уменьшение компрессионной работы при промежуточном охлаждении, (2) увеличение производительности турбины путем повторного нагрева после частичного расширения или (3) уменьшение расхода топлива при регенерации.

Первое улучшение будет включать сжатие воздуха при почти постоянной температуре. Хотя это не может быть достигнуто на практике, оно может быть аппроксимировано промежуточным охлаждением (то есть , то есть , путем сжатия воздуха в два или более этапа и водяного охлаждения между этапами до его первоначальной температуры).Охлаждение уменьшает объем воздуха, который необходимо обрабатывать, а вместе с ним и работу сжатия.

Второе усовершенствование включает в себя подогрев воздуха после частичного расширения через турбину высокого давления во втором наборе камер сгорания перед подачей его в турбину низкого давления для окончательного расширения. Этот процесс похож на подогрев, используемый в паровой турбине.

Оба подхода требуют значительного дополнительного оборудования и используются реже, чем третье усовершенствование.Здесь горячие отработавшие газы из турбины пропускаются через теплообменник или регенератор, чтобы повысить температуру воздуха, выходящего из компрессора до сгорания. Это уменьшает количество топлива, необходимое для достижения желаемой температуры на входе в турбину. Повышение эффективности, однако, связано с большим увеличением первоначальных затрат и будет экономичным только для агрегатов, которые работают почти непрерывно.

,

газотурбинных электростанций

Принцип работы газовой турбины

Газотурбинные двигатели получают свою мощность от сжигания топлива в камере сгорания и использования быстрых газов сгорания, чтобы приводить турбину во многом так же, как пар высокого давления приводит в движение паровую турбину.

Diagram of Gas Turbine

Однако одно существенное отличие состоит в том, что газовая турбина имеет вторую турбину, действующую как воздушный компрессор, установленный на том же валу.Воздушная турбина (компрессор) втягивает воздух, сжимает его и подает его под высоким давлением в камеру сгорания, увеличивая интенсивность пламени горения.

Это механизм положительной обратной связи. Поскольку газовая турбина ускоряется, это также заставляет компрессор ускоряться, заставляя больше воздуха проходить через камеру сгорания, что, в свою очередь, увеличивает скорость сгорания топлива, посылая больше горячих газов высокого давления в газовую турбину, увеличивая ее скорость еще больше.Неконтролируемый разгон предотвращается с помощью органов управления на линии подачи топлива, которые ограничивают количество топлива, подаваемого в турбину, тем самым ограничивая ее скорость.

Термодинамический процесс, используемый газовой турбиной, известен как цикл Брайтона. Аналогично циклу Карно, в котором эффективность максимизируется за счет увеличения разницы температур рабочей жидкости между входом и выходом машины, эффективность цикла Брайтона максимизируется за счет увеличения перепада давления на машине.Газовая турбина состоит из трех основных компонентов: компрессора, камеры сгорания и турбины. Рабочая жидкость, воздух, сжимается в компрессоре (адиабатическое сжатие — нет прироста или потери тепла), затем смешивается с топливом и сжигается камерой сгорания при постоянном давлении в камере сгорания (добавление тепла при постоянном давлении). Полученный горячий газ расширяется через турбину для выполнения работы (адиабатическое расширение). Большая часть энергии, вырабатываемой в турбине, используется для работы компрессора, а остальная часть доступна для работы вспомогательного оборудования и выполнения полезной работы.Система представляет собой открытую систему, потому что воздух не используется повторно, поэтому четвертый этап цикла, охлаждение рабочей жидкости, исключается.

Photo of Gas Turbine Aero Engine

Газотурбинный авиационный двигатель (Немецкий музей)

Газовые турбины имеют очень высокое отношение мощности к весу и легче и меньше, чем двигатели внутреннего сгорания той же мощности.Хотя они механически проще, чем поршневые двигатели, их характеристики высокой скорости и высокой температуры требуют использования высокоточных компонентов и экзотических материалов, что делает их более дорогими в производстве.

История

Производство электроэнергии

В приложениях по производству электроэнергии турбина используется для привода синхронного генератора, который обеспечивает выходную электрическую мощность, но потому что турбина обычно работает на очень высоких скоростях вращения 12000 об.в час или более он должен быть подключен к генератору через редуктор с высоким коэффициентом передачи, так как генераторы работают на скорости 1000 или 1200 об / мин. в зависимости от частоты переменного тока электрической сети.

Конфигурации турбины

Газотурбинные генераторы используются в двух основных конфигурациях

  • Простые системы , состоящие из газовой турбины, приводящей электрический генератор в действие.
  • Diagram of Gas Turbine Electricity Generation

  • Комбинированные циклические системы , которые разработаны для максимальной эффективности, в которой горячие выхлопные газы из газовой турбины используются для подъема пара для питания паровой турбины, причем обе турбины подключены к генераторам электроэнергии.

Diagram of Combined Cycle Gas Turbine System

Турбинная производительность

  • Мощность турбины
  • Чтобы минимизировать размер и вес турбины для данной выходной мощности, мощность на фунт воздушного потока должна быть максимальной.Это достигается путем максимизации потока воздуха через турбину, что, в свою очередь, зависит от максимизации отношения давлений между входом и выходом воздуха. Основным фактором, определяющим это, является коэффициент давления на компрессоре, который может достигать 40: 1 в современных газовых турбинах. В применениях с простым циклом увеличение коэффициента давления приводит к повышению эффективности при заданной температуре обжига, но есть предел, поскольку увеличение коэффициента давления означает, что компрессором будет потребляться больше энергии.

  • Эффективность системы
  • Тепловая эффективность важна, поскольку она напрямую влияет на расход топлива и эксплуатационные расходы.

    • Турбины простого цикла
    • Газовая турбина потребляет значительное количество энергии только для привода компрессора. Как и во всех циклических тепловых двигателях, более высокая максимальная рабочая температура в машине означает большую эффективность (закон Карно), но в турбине это также означает, что больше энергии теряется в виде отработанного тепла из-за горячих выхлопных газов, температура которых обычно намного превышает 1000 ° ССледовательно, эффективность турбины простого цикла довольно низка. Для тяжелой установки эффективность проектирования составляет от 30% до 40%. (Эффективность авиационных двигателей находится в диапазоне 38% и 42%, в то время как микротурбины малой мощности (<100 кВт) достигают только 18-22%). Хотя увеличение температуры обжига увеличивает выходную мощность при заданном соотношении давлений, эффективность также снижается из-за увеличения потерь из-за охлаждающего воздуха, необходимого для поддержания компонентов турбины при приемлемых рабочих температурах.

    • Турбины комбинированного цикла
    • Тем не менее, можно использовать энергию отработанного тепла в системах с простым циклом, используя выхлопные газы в гибридной системе, чтобы поднять пар для приведения в действие электрической генераторной установки паровой турбины. В таких случаях температура выхлопных газов может быть снижена до 140 ° C, что позволяет достичь эффективности до 60% в системах с комбинированным циклом.

      В применениях с комбинированным циклом увеличение коэффициента давления оказывает менее выраженное влияние на эффективность, так как большая часть улучшений происходит от повышения термического КПД Карно в результате повышения температуры обжига.

      Таким образом, эффективность простого цикла достигается при высоких отношениях давления. Эффективность комбинированного цикла достигается при более скромных отношениях давления и более высоких температурах обжига.

См. Также Тепловые двигатели

Топливо

Еще одним преимуществом газовых турбин является их топливная гибкость.Они могут быть адаптированы для использования практически любого легковоспламеняющегося газа или легких дистиллятов, таких как бензин (бензин), дизельное топливо и керосин (парафин), которые имеются в наличии на месте, хотя природный газ является наиболее часто используемым топливом. Сырая и другая тяжелая нефть, а также может использоваться для заправки газовых турбин, если они первыми нагревают, чтобы уменьшить их вязкость до уровня, подходящего для сжигания в камерах сгорания турбины.

приложений

Газовые турбины могут быть использованы для крупномасштабного производства электроэнергии.Примерами являются приложения, обеспечивающие подачу 600 МВт или более от газовой турбины мощностью 400 МВт, соединенной с паровой турбиной мощностью 200 МВт в когенерационной установке. Такие установки обычно не используются для выработки электроэнергии при базовой нагрузке, а для подачи электроэнергии на удаленные объекты, такие как нефтяные и газовые месторождения. Тем не менее, они находят применение в главных электрических сетях в приложениях для пикового бритья для обеспечения аварийной пиковой мощности.

Газотурбинные генераторы малой мощности мощностью до 5 МВт могут быть размещены в транспортных контейнерах для обеспечения мобильных аварийных поставок электроэнергии, которые могут быть доставлены на грузовиках в нужную точку.

Экологические проблемы

Почти во всех газотурбинных установках используется ископаемое топливо.

См. Также Паровые турбины и генераторы

См. Также Pulse Jet Engine

Вернуться к Обзор электроснабжения

,Двигатель внутреннего сгорания
против газовой турбины — преимущества модульности
  • Домой
  • морской
  • энергии
    • На пути к 100% возобновляемой энергии
    • Исследуйте решения
    • Работать и поддерживать
    • Решения по отраслям
    • Выучить больше
      • Технические сравнения
      • Ссылки
        • Независимые производители электроэнергии
        • Горное дело и цемент
        • Нефтяной газ
          • Tornio Manga LNG Terminal, Торнио, Финляндия
        • Другие промышленные
        • коммунальные услуги
          • Alteo Group, Венгрия
          • Станция Антилопы, Техас, США
          • Арун, Суматра, Индонезия
          • Centrica, Великобритания
          • ДРЕВАГ, Германия
          • Станция генерации Эклутна Палмер, Аляска, США
          • Калум 5, Гвинейская Республика
          • Kiisa ERPP I & II
          • Кипеву II-III, Кения
          • Крафтверке Майнц-Висбаден АГ
          • Макухари, Япония
          • Маркетт Энерджи Центр, США
          • Станция Пирсолл, Техас, США
          • Песанггаран, Бали
          • Port Westward Unit 2, Портленд, штат Орегон, США
          • Восточный Тимор, Индонезия
          • Woodland 3 Generation Station, Модесто, Калифорния, США
          • Пуэнт Монье, Маврикий
          • Pivot Power, Великобритания
          • Бенндейл, Миссисипи, США
          • AGL Energy Limited, Австралия Электростанция Barker Inlet, Австралия
          • Грасиоза, Азорские острова, Португалия
          • Бремен, Германия
      • Электростанция селектор
      • Загрузки
      • Записи вебинара
  • Служба поддержки
  • Около
  • Карьера
  • инвесторы
  • СМИ
  • устойчивость
.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
