Ан-72 Чебурашка Фото. Видео. Характеристики. Скорость

Новейшие лучшие военные самолеты ВВС России и мира фото, картинки, видео о ценности самолета-истребителя как боевого средства способного обеспечить «господство в воздухе», была признана военными кругами всех государств к весне 1916 г. Это потребовало создания боевого специального самолета, превосходящего все остальные по скорости, маневренности, высоте и применению наступательного стрелкового вооружения. В ноябре 1915 г. на фронт поступили самолеты-бипланы Ньюпор II Вебе. Это первый самолет, построенный во Франции, который предназначался для воздушного боя.

Самые современные отечественные военные самолеты России и мира обязаны своим появлением популяризации и развитию авиации в России которому способствовали полеты русских летчиков М. Ефимова, Н. Попова, Г. Алехновича, А. Шиукова, Б. Российского,, С. Уточкина. Стали появляться первые отечественные машины конструкторов Я. Гаккеля, И. Сикорского, Д. Григоровича, B.Слесарева, И.

Стеглау. В 1913 г. совершил первый полет тяжелый самолет «Русский витязь». Но нельзя не вспомнить первого создателя самолета в мире — капитана 1-го ранга Александра Федоровича Можайского.

Советские военные самолеты СССР Великой Отечественной войны стремились поразить войска противника, его коммуникации и другие объекты в тылу ударами с воздуха, что обусловило создание самолетаов-бомбардировщиков способных нести большой бомбовый груз на значительные расстояния. Разнообразие боевых задач по бомбардировке неприятельских сил в тактическом и оперативной глубине фронтов привело к пониманию того факта, что их выполнение должно быть соизмеримо с тактико-техническими возможностям конкретного самолета. Поэтому конструкторским коллективам следовало решить вопрос специализации самолетов-бомбардировщиков, что и привело к возникновению нескольких классов этих машин.

Виды и классификация, последние модели военных самолетов России и мира. Было очевидно, что для создания специализированного самолета-истребителя потребуется время, поэтому первым шагом в этом направлении стала попытка вооружить уже существующие самолеты стрелковым наступательным оружием. Подвижные пулеметные установки, которыми начали оснащать самолеты, требовали от пилотов чрезмерных усилий, так как управление машиной в маневренном бою и одновременное ведение огня из неустойчивого оружия уменьшали эффективность стрельбы. Использование двухместного самолета в качестве истребителя, где один из членов экипажа выполнял роль стрелка, тоже создавало определенные проблемы, потому что увеличение веса и лобового сопротивления машины приводило к снижению ее летных качеств.

Какие бывают самолеты. В наши годы авиация сделала большой качественный скачок, выразившийся я значительном увеличении скорости полета. Этому способствовал прогресс в области аэродинамики, создания новых более мощных двигателей, конструктивных материалов, радиоэлектронного оборудования. компьютеризации методов расчетов и т. д. Сверхзвуковые скорости стали основными режимами полета истребителей. Однако гонка за скоростью имела и свои негативные стороны — резко ухудшились взлетно-посадочные характеристики и маневренность самолетов.

В эти годы уровень самолетостроения достиг такого значения, что оказалось возможным приступить к созданию самолетов с крылом изменяемой стреловидности.

Боевые самолеты России для дальнейшего роста скоростей полета реактивных истребителей, превышающих скорость звука, потребовалось увеличить их энерговооруженность, повысить удельные характеристики ТРД, а также усовершенствовать аэродинамические формы самолета. С этой целью были разработаны двигатели с осевым компрессором, имевшие меньшие лобовые габариты, более высокую экономичность и лучшие весовые характеристики. Для значительного увеличения тяги, а следовательно, и скорости полета в конструкцию двигателя ввели форсажные камеры. Совершенствование аэродинамических форм самолетов заключалось в применении крыла и оперения с большими углами стреловидности (в переходе к тонким треугольным крыльям), а также сверхзвуковых воздухозаборников.

Новый, тяжелый, свой Каким должен быть воздушный извозчик будущего: Армия: Россия: Lenta.

ru

Минобороны России формулирует техническое задание на перспективный транспортный самолет, который сможет заменить в составе ВВС тяжелые машины типа Ил-76 и Ан-22 «Антей». Разработка нового самолета поручена Авиационному комплексу имени С. В. Ильюшина. Первый полет нового самолета должен состояться в середине 2020-х годов, запуск в серию — к концу десятилетия.

Упоминания о новой машине пока что достаточно скудны. Впервые о ней 18 марта 2014 года сообщил генеральный конструктор «Ила» Виктор Ливанов. «Точного названия у проекта нет, пока условно называем его ПАК ТА — перспективный авиационный комплекс транспортной авиации» — сказал он. Подробностей об облике и характеристиках новой машины не сообщалось, однако имеющиеся данные о требованиях к перспективной машине позволяют достаточно точно опознать корни концепции и, следовательно, облик. 16 мая 2014 года о разработке новой машины упомянул, выступая в эфире «Эха Москвы», замглавкома ВДВ. Он сообщил, что новый самолет должен прийти на смену таким машинам, как Ан-12, Ил-76 и Ан-22, а также назвал его индекс — Ил-90.

По словам Ливанова, точные требования к ПАК ТА будут известны после консультаций с возможными заказчиками, прежде всего — Министерством обороны. «Первые результаты «продувок» показали возможные варианты, сейчас ЦАГИ (Центральный аэрогидродинамический институт имени Жуковского) более глубоко займется этим проектом», — сказал он.

Ливанов уточнил, что по перспективному авиакомплексу ведутся научно-исследовательские работы. Помимо ЦАГИ этим занимаются также специалисты ОКБ Мясищева и других предприятий.

Ан-22

Фото: архив журнала «Огонек»

Упоминание о замене Ил-76 и Ан-22 позволяет достаточно точно определить требования к перспективному военно-транспортному самолету, исходя из принципов, в соответствии с которыми создавались его предшественники. В настоящее время основным ВТС Российской военно-транспортной авиации является Ил-76, при этом данная машина была разработана исходя из тактико-технических требований 1970-х годов и модернизация при переносе производства в Ульяновск не слишком сильно увеличила ее возможности. Ил-76 способен перевезти один основной боевой танк Т-72 (перевозка Т-90 требует частичного разукомплектования танка ввиду его большей ширины по бортовым экранам) или технику мотострелкового взвода — три боевых машины пехоты (до БМП-3 включительно).

При освоении производства новой техники сухопутных войск эти ограничения станут еще более существенными: Ил-76 не сможет поднять взвод на перспективных БМП «Курганец» массой по 25 тонн в силу максимальной нагрузки этого самолета, ограниченной 60 тоннами. Сомнительны также его возможности по перевозке перспективного основного боевого танка «Армата» как по массе, так и по габаритам (ширина корпуса), а также других машин на данной платформе.

Процесс роста массы и габаритов военной техники нового поколения стал заметен еще в 70-80-х годах прошлого века, особенно после появления американских и западноевропейских бронированных машин третьего поколения — танков М1 «Абрамс», «Леопард-2», БМП «Брэдли» и других. Основной на тот момент американский ВТС С-141 «Старлифтер», нагрузка которого не превышала 40 тонн, не мог поднять перспективный основной боевой танк М1 или взвод на новых БМП «Брэдли», и именно данные требования привели к созданию С-17 «Глобмастер» с нагрузкой 80 тонн.

Исходя из этого, перспективный советский самолет должен иметь нагрузку и габариты грузовой кабины, превышающие таковые у Ил-76 и примерно соответствующие Ан-22 либо С-17 Globemaster. Проект соответствующих характеристик в истории отечественного авиапрома уже был — это тяжелый ВТС Ил-106, разработка которого с целью замены Ил-76 и Ан-22 началась в 80-х годах.

Новый советский самолет должен был подняться в воздух ориентировочно в 1995-1996 годах и к началу 2000-х пойти в серию, одновременно с создававшимися тогда же новыми боевыми машинами для сухопутных войск, однако «Глобмастер» остался в своем поколении без одноклассника.

Ан-124

Фото: Сергей Михеев / «Коммерсантъ»

Отчасти решить эту проблему могло бы возобновление производства Ан-124. Такая возможность обсуждается уже второе десятилетие, однако характеристики данной машины и ее стоимость не предполагают крупносерийного производства в силу экономических причин. Для решения задач массовой переброски сухопутных войск с новой бронетехникой по воздуху ВВС России нуждаются именно в однокласснике С-17 или, иными словами, в реинкарнации проекта Ил-106.

Разработка новой машины имеет и еще одно, неочевидное, значение — освоенные в ходе этой программы материалы и технологии могут сыграть ключевую роль в создании перспективного широкофюзеляжного пассажирского лайнера, договор о совместной разработке которого был подписан в Шанхае руководством объединенной авиастроительной корпорации и китайской компании COMAC 20 мая 2014 года в ходе визита Владимира Путина в КНР.

Пока рано говорить о заводе, серийно производящем подобные машины, однако представляется логичным, что ПАК ТА сменит в производстве Ил-76МД-90А, чья серия сейчас разворачивается на «Авиастаре». В конструкцию Ил-76 за это время, очевидно, будут вноситься изменения, связанные с появлением новых технологий, материалов, двигателей по мере разработки новой машины.

C-17 Globemaster

Фото: Jason Reed / Reuters

Оценивая перспективный рынок ПАК ТА, можно прогнозировать потребности ВВС РФ примерно в 100-120 самолетах данного класса, еще 12-15 машин могут «взять на себя» партнеры России по ОДКБ примерно так же, как европейские члены НАТО организуют совместную эксплуатацию «Глобмастеров», еще около 30-40 машин возможно поставить другим госструктурам РФ (ФСБ, МЧС, президентский авиаотряд) и российским авиакомпаниям, занятым на грузовых перевозках. Зарубежный рынок для подобных машин, пока монопольно занятый «Глобмастером», может «открыться» в начале 30-х годов, когда самолеты этого типа начнут списывать по исчерпании ресурса, особенно если новый российский транспортник будет иметь конкурентоспособную стоимость. Относительно текущих цен, она ориентировочно не должна превышать 180 миллионов долларов за машину. В этих условиях не исключено, что РФ удастся возобновить борьбу за индийский рынок ВТС, где к 30-40 годам встанет вопрос о замене С-17, а также предложить новую машину Китаю. Там перспективный ВТС Y-20 создается в категории нагрузки до 60 тонн.

Не исключено, что, как и в случае с перспективным широкофюзеляжным самолетом, Китай может стать партнером России по разработке ПАК ТА, однако для этого Пекину необходимо будет доказать реальность данного проекта как минимум в виде завершенного технического проектирования и подготовки к постройке опытного экземпляра машины. Вместе с тем ни в коем случае нельзя ставить ПАК ТА в зависимость от иностранного инвестора или партнера, учитывая его стратегическое значение.

Материалы по теме

12:15 — 16 мая 2014


Немаловажно также и обстоятельство, что реализация этого проекта обеспечит значительный спрос на авиационные двигатели (тяжелые ВТС по определению четырехмоторные) российского производства, идентичные двигателям для гражданских самолетов, — не менее 600 двигателей без учета экспортных поставок. Общая же стоимость программы разработки и производства такой машины может составить оценочно до 40 миллиардов долларов за 30 лет, при этом цена каждого отдельного самолета, как показывает практика, непосредственно зависит от масштабов производства, уменьшаясь по мере роста серии.

Говоря о линейке российских серийных транспортных самолетов в случае реализации ПАК ТА, представляется, что в идеале к середине 30-х годов она должна выглядеть следующим образом: ЛВТС (6-8 тонн — Ил-112), средний ВТС (18-20 тонн — МТС/МТА), средний ВТС короткого взлета и посадки (30-47 тонн в зависимости от режима эксплуатации — Ан-70), тяжелый ВТС (80 тонн — ПАК ТА), который к тому времени сменит в серии Ил-76МД-90А, и, наконец, сверхтяжелый ВТС на основе Ан-124.

Подобная линейка позволит полностью обновить нынешний парк, обеспечив как решение тактических и оперативных задач (Ил-112, МТС, Ан-70) на театрах военных действий, так и стратегических (тот же Ан-70, ПАК ТА, Ан-124) на межтеатровых перебросках. Включая как переброски в границах бывшего СССР, так и в дальнее зарубежье, в случае необходимости. При этом практически все названные самолеты должны иметь коммерческий потенциал, позволяющий удешевить реализацию данной программы за счет привлечения гражданских эксплуатантов. Это повысит и экспортный потенциал самолетов, особенно на рынках стран третьего мира. Кроме того, необходима проработка организационных схем коллективной эксплуатации транспортных машин, делающих их доступными для относительно небогатых стран «вскладчину». Пример подобной кооперации уже есть в виде упоминавшихся программ совместной эксплуатации ВТА НАТО.

Реализация транспортной программы даст завершенную структуру ВВС, которые таким образом к концу следующего десятилетия будут иметь серийные машины нового поколения во всех категориях авиации — от армейской до стратегической — и боевые возможности, сравнимые с ВВС США или объединенными ВВС европейских стран НАТО, даже при количественном превосходстве последних. Общая численность российской военно-транспортной авиации после обновления парка может составить до 250-300 машин в боевом составе и резерве первой категории, в том числе до половины — тяжелых и сверхтяжелых самолетов. Такой парк обеспечит как постоянное выполнение задач в рамках поддержания боевой готовности вооруженных сил, так и оперативное развертывание мобильных сил на двух изолированных друг от друга ТВД (условно — Дальний Восток и Центральная Азия). В мирное время самолеты ВВС из резерва первой категории могут также привлекаться для выполнения задач в интересах экономики страны — как на условиях коммерческого фрахта, так и за государственный счет при необходимости.

Фото Ил-76


Хвостовое оперение

Флаг СССР на киле

Звезда на киле

Горизонтальное оперение

Кормовая стрелковая установка УКУ-9К-502-II

Открытый грузовой люк

Открытый грузовой люк

Створка грузового люка

Рампа

Надпись «Маршал авиации Скрипко» на левом борту Ил-76МД №01

Надпись «Маршал авиации Скрипко» на правом борту Ил-76МД №01

Логотип «Аэрофлота» на левом борту

Эмблема 610 ЦБП и ПЛС

Остекление кабины штурмана

Входная дверь (правый борт)

Входная дверь (левый борт)

Дверь в открытом состоянии
(левый борт)

Аварийный люк на правом борту

Открытый аварийный люк
(левый борт)

Заглушка

Розетки аэродромного питания

Лючок «Цепи фотоотсека»

Посадочная фара

Посадочная фара

Фара подсветки двигателей

Блоки ЛТЦ

Обтекатель на хвостовой части фюзеляжа

Обтекатель правой основной опоры шасси

Обтекатель правой основной опоры шасси

Надпись на обтекателе основной опоры шасси

Фрагмент обтекателя основной опоры шасси

Выхлоп ВСУ

Основные стойки шасси

Основные стойки шасси

Основная стойка шасси

Передняя стойка шасси

Передняя стойка шасси (вид спереди)

Закрылок

Мотогондола

Мотогондола

Магнитофоны МС-61

Электротельфер ЭТ-2500
(фото М. Максимова)

Электротельфер ЭТ-2500
(фото М.Максимова)

Электротельфер ЭТ-2500
(фото М.Максимова)

Приборная доска

Почему Самолет ИЛ -86 самый надежный в Мире …

Краткий обзор самолёта и его технические характеристики

Аэродинамически самолёт Ил-86 представляет собой низкоплан нормальной схемы со стреловидным крылом. Оперение лайнера – однокилевое. Основное шасси самолёта имеет трёхстоечную схему. При этом боковые стойки шасси крепятся к крылу, а средняя – к фюзеляжу. Также стоит особо отметить конструкцию основных стоек шасси лайнера Ил-86. Они имеют четырёхколёсные тележки, оборудованные таким образом специально для равномерной нагрузки на взлётно-посадочную полосу. Силовая установка самолёта представлена 4 турбореактивными двигателями НК-86, размещающимися под крылом.

Лётно-технические характеристики Ил-86:

  • Экипаж: 3—4 чел.
  • Пассажировместимость салона:
  • Трёхклассовая компоновка: 314
  • Двухклассовая компоновка: 234
  • Одноклассовая компоновка: 350
  • Грузоподъёмность: 42 т
  • Длина: 59,94 м
  • Размах крыла: 48,1 м
  • Высота: 15,81 м
  • Площадь крыла: 320 м2
  • Масса снаряжённого: 111,5 т
  • Максимальная взлётная масса: 215 т
  • Масса топлива во внутренних баках: 113 950 кг
  • Силовая установка: 4 × ТРДД НК-86
  • Тяга: 4 × 13 000 кгс
  • Вспомогательная силовая установка: 1 × ГТД ВСУ-10
  • Крейсерская скорость: 950 км/ч
  • Практическая дальность: 3800 км (максимальная взлётная масса)
  • Практический потолок: 12 000 м

«Советский Союз в ожидании сертификации Ил-86»

ATO. ru продолжает публикацию материалов из архивов журнала Aviation Week, доступ к которым был открыт в честь 100-летния издания, пришедшегося на 2020 г. В этот раз мы предлагаем написанный в 1979 г. отчет о привезенном в Париж самолете Ил-86, которому только предстояло пройти сертификацию.

По словам представителя ОКБ им. Ильюшина, сертификация широкофюзеляжного транспортного самолета Ил-86 должна состояться до конца 1979 г.

В общей сложности налет трех прототипов, один из которых привезли на авиасалон Paris Air Show, составил 1100 ч. В числе других советских самолетов, представленных на выставке, оказались трехдвигательный транспортный Ту-154, ближнемагистральный транспортный Як-42, транспортные Ан-28 и Ан-72, транспортный Ил-76 и спортивный Як-50.

Самолет Ил-86 оснащен четырьмя турбовентиляторными двигателями НК-86 разработки ОКБ Кузнецова взлетной тягой 13 тыс. кгс каждый (при температуре до +30°C), которые размещены в подкрыльевых гондолах. НК-86 оснащены двухкаскадным компрессором со степенью двухконтурности равной 1,3. Прежде чем попасть в выхлопное сопло, воздушные потоки от вентилятора и газогенератора смешиваются друг с другом.

Разработчики Ил-86 решили оснастить его двигателями с низкой степенью двухконтурности, сочтя их менее проблемными, чем моторы с большой степенью двухконтурности. Фото: Федор Борисов // Transport-photo.com

В своей статье Генрих Новожилов, преемник покойного Сергея Ильюшина на посту главного конструктора ОКБ, написал, что относительно низкую степень двухконтурности двигателя выбрали из-за меньшей стоимости по сравнению с установками с более высокой степенью двухконтурности. К тому же, добавил он, в Советском Союзе приняли во внимание проблемы при обслуживании двигателей с высокой степенью двухконтурности, с которыми столкнулись на Западе. По словам Новожилова, оценочный коэффициент замены двигателей НК-86 составляет 0,04 на 1000 летных часов.

Вы прочитали 22% текста.

Это закрытый материал портала ATO.RU. Полный текст материала доступен только по платной подписке.

Месяц

699 ₽ 23 ₽ в день

Полгода

2999 ₽ 17 ₽ в день

Год

4999 ₽ 14 ₽ в день

Подписка на материалы ATO.ru предоставляет доступ ко всем закрытым материалам сайта — новостям, аналитике, инфографике — уникальному контенту, каждый день создаваемому редакцией ATO.ru. Кроме этого, Вы получаете доступ к материалам «Ежегодника АТО» и ко всему архиву журнала «Авиатранспортное обозрение», выходившему с 1999 по 2020 год. Вопросы, связанные с платным доступом, направляйте на адрес [email protected] Для пенсионеров у нас 50% скидка на все виды доступа. Зарегистрируйтесь на сайте под своим реальным ФИО (например, Иван Иванович Ивванов), указав, что Вы пенсионер, и отправьте с емэйла, который указали при регистрации скан/фотографию подтверждающего документа по адресу . За двое суток до окончания вашей подписки, с вашей банковской карты автоматически спишется оплата подписки на следующий период, но мы предупредим вас об этом заранее отдельным письмом. Отказаться от этой услуги можно в любое время в личном кабинете на вкладке Подписка. Подробные условия автоматической пролонгации подписки.

Приобретение бумажных и pdf-версий изданий ИД «А.Б.Е.Медиа», включая Ежегодник АТО и архивные номера журнала «Аввиатранспортное обозрение»:

Я подписчик / Я активировал промокод. Если у вас есть неактивированный промокод, авторизуйтесь/зарегистрируйтесь на сайте и введите его в своем Личном кабинете на вкладке Подписка

История создания Ил-86 и его эксплуатация

В конце 1960-х годов в советской гражданской авиации возникла необходимость получить широкофюзеляжный пассажирский самолёт средней дальности, который мог бы перевозить до 250 человек. Наиболее эта необходимость стала ощущаться в 1967 году, когда и вышло постановление Совета Министров СССР о разработке самолёта.

Первоначально в опытно-конструкторском бюро Ильюшина было принято решение модифицировать межконтинентальный пассажирский лайнер Ил-62, доведя его пассажировместимость до 250 человек. Этот проект получил название Ил-62-250, однако вследствие возможных недостатков конструкции будущего лайнера, вызванных удлинением его фюзеляжа и изменения центровки, вскоре был закрыт. Таким образом, было решено разработать принципиально новый пассажирский самолёт.

При разработке лайнера, вскоре получившего обозначение Ил-86, рассматривалось несколько вариантов компоновки и устройства пассажирского салона и кабины для экипажа. Так, прорабатывались двухпалубная конструкция фюзеляжа, а также однопалубная конструкция с овальным сечением фюзеляжа. Однако данные варианты серьёзно бы повлияли на аэродинамические характеристики лайнера и привели к его худшей управляемости. В итоге был разработан широкофюзеляжный самолёт, имевший в салоне эконом-класса девять мест, разделённых на три ряда и имевших два достаточно широких прохода. Пассажировместимость Ил-86 при этом составляла 350 человек, что для отечественной авиации являлось невиданным доселе показателем.

К 1976 году разработка пассажирского самолёта Ил-86 была завершена, а уже в конце того же года машина совершила свой первый полёт. После этого начались сначала заводские, а затем уже и сертификационные испытания лайнера, однако его серийное производство началось именно в 76-м.

В декабре 1980 года начинается коммерческая эксплуатация Ил-86. В 1980-е годы лайнер успешно совершал коммерческие рейсы, а также активно разрабатывались его новые модификации, в частности, предусматривавшие замену его двигателей. Однако в 90-е начался его упадок. Это было связано в основном с большим уровнем шума двигателей, а также их неэкономичностью, так что далеко не все частные авиа Ил-86.

Также причиной быстрого заката этого пассажирского лайнера стало то, что в это же время на российский рынок лавиной хлынули подержанные зарубежные самолёты компаний Boeing и Airbus, которые по цене и эксплуатации выходили значительно дешевле. Не выдержав этой бешеной конкуренции, вначале 2000-х Ил-86 начал постепенно выводиться из коммерческой эксплуатации. Окончательно точка в истории этого лайнера была поставлена в 2010-2011 годах, когда последние пассажирские Ил-86 были сняты с полётов и порезаны. В настоящее время в эксплуатации находятся 4 Ил-86ВКП (они же Ил-80).

Модернизация

В феврале 1970 года специалисты конструкторского бюро Ильюшина получили задание на разработку самолета, способного перевозить не менее 350 пассажиров. 2 февраля 1970 года ОКБ было выдано конкретное задание на проектирование широкофюзеляжного пассажирского самолета. Уже через два года была начата активная разработка модели, ориентированной на транспортировку людей по принципу «багаж при себе».

Конструкторам предстояла непростая задача – сделать лайнер с правильной геометрией и расстановкой сидений. На этот показатель влияли не только аэродинамические параметры, но и безопасность, коммерческая составляющая, комфортность экипажа, а также погрузка и выгрузка багажа. В итоге разработчики модели ИЛ-86 остановились на версии с круглым сечением фюзеляжа и расположением кресел на верхней палубе по формуле 3/3/3. Такое решение дало возможность разместить девять сидений в одном ряду, обеспечив два прохода. Среди нововведений технического плана можно отметить применение механизации крыла из подкрылков с тремя щелями.

Модификации Ил-86

Всего разрабатывались или находились в серийном производстве 4 модификации Ил-86.

  • Ил-86 – базовая модификация лайнера, предназначенная для перевозки до 350 пассажиров.
  • Ил-86В – модификация самолёта Ил-86 с увеличенной пассажировместимостью (до 450 человек) и дальностью полёта 3500-4000 километров. Находился в разработке, в серийное производство запущен не был.
  • Ил-86Д – дальнейшая модификация Ил-86 с изменённой конструкцией фюзеляжа, ставшая основой для Ил-96. Не производился.
  • Ил-80 (Ил-87) – самолёт, переоборудованный под воздушный командный пункт. Внешне отличается от Ил-86 отсутствием иллюминаторов, а также характерным «горбом» (аппаратным отсеком) в носовой части. Также встречается другое обозначение: Ил-86ВКП.

Аварии и происшествия

Из 106 построенных самолётов по состоянию на 8 июля 2008 года было потеряно четыре.

Дата Бортовой номер Место катастрофы Жертвы Краткое описание
08.03.1994 86119 Дели 8+0/0 Падающий B-737 зацепил стоящий самолёт, Ил-86 загорелся. Погибли обслуживавшие лайнер сотрудники аэропорта
06.1998 86080 Шереметьево 0/н.д. Грубая посадка. Лайнер был списан 2 июля 1998 года
21.09.2001 86074 Дубай 0/322 Посадка с невыпущенными шасси из-за грубых ошибок экипажа, при касании ВПП лайнер загорелся.
28.07.2002 86060 Шереметьево 14/16 Авиакатастрофа, при взлёте произошло сваливание из-за выхода на закритический угол атаки. Сломался контакт переключателя управления стабилизатором. Стабилизатор отклонился на максимальный угол — 12 градусов

Достоинства и недостатки самолёта

Основным достоинством Ил-86 является то, что это был первый широкофюзеляжный пассажирский самолёт в СССР, обладавший к тому же небывалой по тем меркам пассажировместимостью. Именно благодаря этому была решена проблема пассажирских авиаперевозок на средние дистанции и создана основа их популяризации. Также стоит отметить, что при проектировании Ил-86 был использован ряд инноваций, таких, например, как усовершенствованная система бортовой электроники, а также новая компоновка пассажирского салона. Всё это позже пригодилось как при проектировании младшего собрата Ил-86 – самолёта Ил-96, так и других самолётов.

Ещё одним важным достоинством пассажирского лайнера Ил-86 является его высокая надёжность. За 30 с лишним лет коммерческой эксплуатации самолёт перевёз десятки тысяч пассажиров, однако ни один из пассажиров не погиб при этом. Да, из 106 выпущенных самолётов было к августу 2002 года потеряно всего четыре, однако при этом погибло 22 человека, являвшихся членами экипажа Ил-86. Так что потеряно лайнеров было менее четырёх процентов от общего числа.

Что касается недостатков Ил-86, то главным из них является сравнительно невысокая мощность его двигателей. Благодаря этой особенности, а также высокой взлётной массе самолёта, среди пилотов гражданской авиации сложилось даже шуточное мнение, «что, мол, Ил-86 взлетает лишь благодаря округлости Земли». Отчасти это утверждение верно, так как взлёт Ил-86 требует несколько большей длины взлётно-посадочной полосы, что уже само по себе исключает возможность его использования для некоторых аэропортов. При этом и реверс двигателей также достаточно слаб, поэтому посадка Ил-86 требует большего пробега.

Одним из серьёзных недостатков данного пассажирского лайнера является высокий уровень шума его двигателей. Именно это и стало основной причиной быстрого «угасания» Ил-86 как пассажирского лайнера на постсоветском пространстве. Всё дело в том, что уровень шума двигателей Ил-86 явно не соответствовал международным нормам. В этой связи уже к 2011 году встретить данный самолёт в эксплуатации стало практически невозможно.

Эксплуатация

Ил-86 выпускался серийно с 1980 по 1993 годы на авиационном заводе в Воронеже (ВАСО). Всего было построено 103 самолёта. Три самолёта были поставлены на экспорт в Китай. В 1980-х были реконструированы ВПП во многих крупных аэропортах СССР, что позволило им принимать самолёты Ил-86.

Единственным гражданским пользователем лайнера в советское время был «Аэрофлот». После распада СССР большое количество Ил-86 перешло на баланс отдельных авиаотрядов бывшей монополии. В советское время основным назначением Ил-86 были внутренние регулярные рейсы средней протяжённости, в постсоветское — вместительная машина стала использоваться для выполнения чартерных рейсов на популярные курорты. Массовое списание и вывод из эксплуатации авиалайнеров этого типа началось с 2001 года.

Последними регулярными рейсами, выполнявшимися на Ил-86, были рейсы «Атлант-Союза» Москва-Симферополь и Москва-Сочи (до конца октября 2010 года).

Также до конца октября 2010 года авиа иногда ставила Ил-86 на регулярные рейсы из Москвы в Душанбе и Ташкент, а также на чартерные рейсы в черногорский город Подгорицу, в качестве замены Боингам-737.

В ноябре 2010 Ил-86 «Москвы» были сняты с рейсов, скорее всего, навсегда. По ряду источников, могли вернуться на летние чартеры в 2011 году, но в связи с поглощением «Москвы» авиа будущее самолётов бывшего Атлант-Союза не ясно. Один из бортов, RA-86123, в феврале 2011 года порезали на металлолом во Внуково, другой — RA-86112 — в апреле 2011 года в Чкаловском.

Нынешние операторы

На октябрь 2010 года в эксплуатации находилось 12 Ил-86: «Москва» (5), «ВВС России» (4), «Донавиа» (3).

С декабря 2010 года в эксплуатации находилось 6 Ил-86: «ВВС России» (4), «Донавиа» (2).

С апреля 2011 года в эксплуатации находится 4 Ил-86, все у «ВВС России» в модификации Ил-86ВКП (она же Ил-80 или Ил-87).

С апреля 2011 года Ил-86 на пассажирских рейсах не летает. Самолёты авиа, эксплуатировавшиеся до апреля 2011 года на чартерных рейсах из Шереметьево в Коломбо и Анталью, выведены из эксплуатации. 1 борт (RA-86124) порезан на металлолом в Шереметьево, 1 борт (RA-86141) на хранении в ВАСО, примечательно, что борт 86141 — самый последний выпущенный Ил-86, он был выпущен в 1997 г.

Всего к середине 2011 года порезано на металлолом 66 самолетов из 106 выпущенных. Всего на хранении находится 36 самолётов, из них только 2 в музеях: RA-86000 в Киеве (Жуляны), RA-86062 в Ульяновске (Баратаевка).

Бывшие операторы

Среди операторов, имевших несколько самолетов: Трансаэро (до 1997), Внуковские авиалинии (до 2001), Аэрофлот (до 2005), Узбекские авиалинии (до 2006), Красэйр (до 2008), Пулковские авиалинии — ныне ГТК Россия (до 2008), Сибирь (до 2008), Татарстан (до 2008), Уральские авиалинии (до 2009), ВАСО — ныне часть авиакомпании Донавиа, Атлант-Союз — ныне Москва, переданная под управление авиакомпании Ютэйр (до 2010), Донавиа (до 2011).

Ильюшин ил-76. фото. характеристики. история. — О самолётах и авиастроении

Ил-76 (по коду НАТО: Candid — «прямой, искренний») — российский и коммунистический военно-транспортный тяжёлый самолёт, что создан конструкторским бюром Ильюшина. Серийно изготавливвался в Узбекистане, на Ташкентском авиационном производственном объединении им. В.П.Чкалова.

Ил-76 предназначается для десантирования транспортировки и личного состава, грузов и техники различного назначения. есть первым в истории СССР транспортным армейским самолётом с турбореактивными двигателями. Самолёт способен поставлять грузы громаднейшей массой 28—60 т на дистанции 3600—4200 км с крейсерской скоростью 770—800 км/ч (громаднейший вес транспортируемого груза и дальность полёта связаны с модификацией).

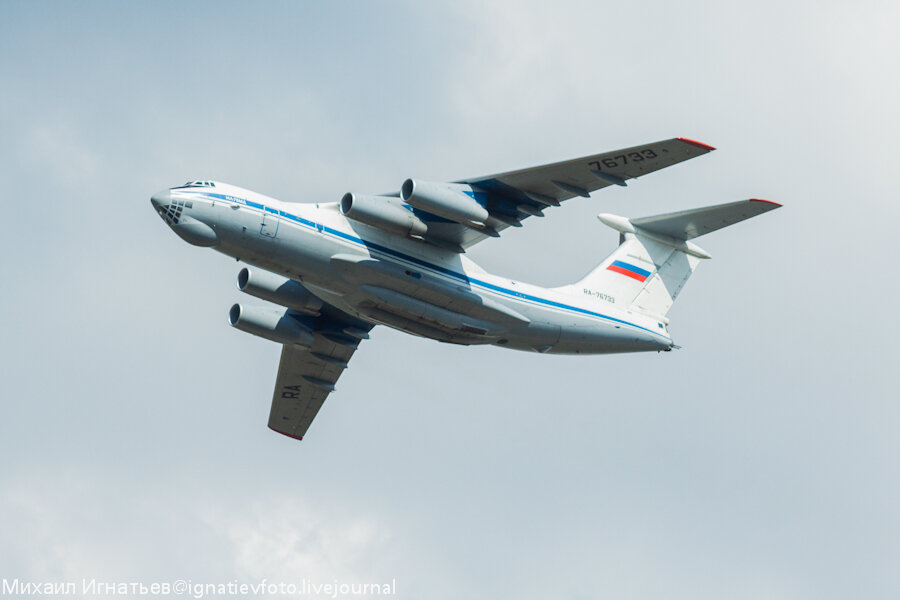

Ил-76 фото

Все кабины Ил-76 герметизировали, что разрешает транспортировать 167 (245 в двухпалубном варианте) воинов либо снабдить выброс 126 человек десантников. Самолёт способен транспортировать номенклатуру боевой техники десантных воздушных подразделений и солидную часть техники.

Размеры грузовой кабины в длину 24,5 м (из которых 4,5 на рампу приходится), в ширину 3,45 м и в высоту 3,4 м. Самолёт может брать на борт до 90000 л топлива и преодолевать расстояние до 6700 км со средним расходом горючего 9 т/час.

Ил-76 фото салон

Предназначается для эксплуатации на грунтовых и  бетонированных аэропортах с прочностными особенностями не меньше 0,6 Мпа. Протяженность на взлете разбега  образовывает 1500—2000 м, а при посадке пробег 930—1000 м.

Самолёт сконструирован по классической для транспортных тяжёлых самолётов по схеме однофюзеляжного высокоплана, имеющего стреловидное крыло и однокилевое Т-образное оперение. Крыло самолёта есть трапециевидным с переломом по задней кромке. По линии четвертрой хорды стреловидность крыла — 25 градусов. Каждое полукрыло имеет замечательную механизацию и пятисекционный предкрылок и два трёхщелевых закрылка. Кроме этого имеется двухсекционный элерон и четыре тормозных щитка.

Горизонтальное оперение находится на верхней части Т-образной формы киля. На киле имеется руль направления с триммером и сервокомпенсатором. Стабилизатор есть переставным, с триммером-флеттнером и рулём высоты.

Ил-76 фото салон

Фюзеляж,круглый в сечении разделяется на герметичные кабины: кабина пилотов (вверху носа фюзеляжа), под кабиной пилотов кабина навигатора, кабина стрелка кормовой пушечной установки с парой пушек ГШ-23Л  и грузовая кабина (пилотов и кабины штурмана  герметично не поделены, кормовая кабина с пушечной установкой имеется только на военных предположениях самолёта). Спереди фюзеляжа находятся два люка. В корме находится грузовой трёхстворчатый задний люк.

Десантирование личного состава возможно осуществлять в четыре потока (два через грузовой люк), но на практике этот способ фактически не употребляется ввиду нередких схождений десантируемых в воздухе. Грузовая кабина имеет две грузовые лебёдки, каковые установлены у передней переборки, четыре электротельфера (грузоподъёмность по 2,5 т) и четыре подтрапника, ширина размещения которых изменяется. Для погрузки и удобства разгрузки задние тельферы возможно выдвигать за порог рампы на 5 м. Пол грузовую кабину сделаны рольганговые дорожки, что разрешает выполнять погрузку, десантирование и разгрузку несамоходных моногрузов.

Ил-76 фото кабина

Силовая установка складывается из четырех турбореактивных двигателей, подвешенных под крылом на пилонах. На первых серийных вариантах ставили  двигатели Д-30КП, тяга 12000 кгс. Эти двигатели дают самолёту возможность лететь в диапазоне скоростей 260—850 км/ч, что снабжает, с одной стороны, эргономичные условия для воздушного десантирования, а с другой, громадную скорость на эшелоне.

В последних вариантах самолётов двигатели Д-30КП заменили на ПС-90А-76, тяга 14500 (3300) кгс на крейсерском (взлётном) режиме.

Ил-76 видео

ВСУ ТА-6А размещается в передней части левого обтекателя шасси. Предназначается для обеспечения самолёта электропитанием ?208 В и ~115 В, =27 В на стоянке и для запуска основных двигателей сжатым воздухом .

История самолета

В последних числах Июня 1966 года МАП СССР дало задание ОКБ Ильюшина о создании военно-транспортной автомобили Ил-76. В феврале 67 года конструктор С. Ильюшин одобрил техническое предложение по проектировке Ил-76. В ноябре этого же года Совет Министров принял распоряжение о начале конструирования армейского транспортника.

Главным конструктором по самолёту прописали Г. Новожилова. Над эскизным проектом трудился Д. Лещинер. В мае 69 года состоялась макетная рабочая группа.

По окончании утверждения макета начали постройку опытного образца. На совещании управления решили начать работу в Москве на заводе «Стрела». 25 марта 1971 года летчик Э. Кузнецов поднял самолет в атмосферу.

А в мае на авиашоу в Ле Бурже самолет в первый раз показали обществу. Госиспытания провели в гарнизоне Кречевицы. Этот гарнизон стал первым, где его приняли на вооружение.

Первая серийная модель поднялась в воздух 5 мая 73 года с ВПП на территории ташкентского авиазавода. На нем же начали создавать первые модификации Ил-76. За все время серийного производства самолета было выстроено более чем 1000 экземпляров и около 100 экспортировано в другие страны. В конце 80-х годов началось конструирование новой модификации – Ил-76МФ/ТФ. А в августе 95 года был совершен первый полет.

В следствии данной модификации самолёт стал более экономичным (на 15%) и поднял большую дальность полета (на 20%). Первый серийный Ил-76МФ собрали в марте 2012 года.

Оружие

За защиту транспортника отвечает пушечная подвижная установка с двумя пушками ГШ-23. С места стрелка осуществляется управление огнем. На самолете установлено два вида прицеливания: оптическая радиолокационный прицел и прицельная станция «Криптон».

За постановку пассивных помех отвечают четыре автомата АПП-50Р с патронами ЛТЦ и ДО общим числом 384 шт.

Самолет неповторим тем, что на него возможно устанавливать различные бомбы. Это вероятно благодаря конструкции транспортника. На нем присутствуют 4 УБД-ЗДА – баллонные держатели.

Сам процесс бомбометания полностью автоматичен благодаря установленным совокупностям НКБП-7 и «Купол».

Существующие и разрабатываемые модификации самолета

  1. Ил-76 – первая серийная модель.

  2. Ил-76М – повышена грузоподъёмность, усилен фюзеляж.

  3. Ил-76МГА – модификация для гражданских перевозок.

  4. Ил-76Т – гражданский транспортник.

  5. Ил-76МД – модификация с дальностью полёта и повышенной грузоподъёмностью.

  6. Ил-76ТД – дальний транспортный самолет. Подняты дальности полёта и показатели грузоподъёмности.

  7. А-50 – рекомендован для дальнего обнаружения и радиолокационного управления.

  8. А-60 – модифицирован из Ил-76МД. Рекомендован для исполнения работ летающей лаборатории, испробован как носитель лазерного оружия.

  9. Ил-76КТ – строился с целью проведения тренировочных мероприятий в невесомости для астронавтов.

  10. Ил-78 – самолет-заправщик.

  11. Ил-76МД «Скальпель» ? особая разработка под воздушный госпиталь. Имел на борту 3 медмодуля.

  12. Ил-76ПС – самолет поисково-спасательный.

  13. Ил-76ТД «Антарктида» ? модификация Ил-76ТД для полетов в Арктике и Антарктиде.

  14. Ил-78М – модифицированный.

  15. Ил-76ПП – употребляется как постановщик помех.

  16. Ил-76МДК «Космос» ? усиленный самолет для более глубоких тренировок астронавтов.

  17. Ил-78МК – самолет конвертируемый. Способен в один момент делать десантирования войск и функции дозаправки.

  18. Ил-76П – рекомендован для тушения пожаров.

  19. Ил-76ЛЛ – летлаборатория новых авиадвигателей.

  20. Ил-76МД – вариант пожарный.

  21. Ил-76СК – модифицирован под ВКП.

  22. Ил-76МФ – модифицирован с Ил-76МД.

  23. Ил-78МК-90 – модифицирован под двигатели экономного класса ПС-90А-76.

  24. Ил-76ТФ – модифицированный Ил-76МФ.

  25. Ил-76МДМ – дальний модернизированный самолет.

  26. Ил-76МД-90 – модификация аппарата Ил-76МД.

  27. Ил-76ТД-90ВД – гражданский тип самолета. Модернизирован с Ил-76ТД.

  28. Ил-76ТД-90SW – гражданская модификация для азербайджанской компании.

  29. Ил-76 «Baghdad»-1 – авиамашина ДРЛО ВВС Ирака.

  30. Ил-76 «Adnan»-2 – модифицирован под локатор РЛС Tiger.

  31. KJ-2000 – самолет ДРЛО китайского производства.

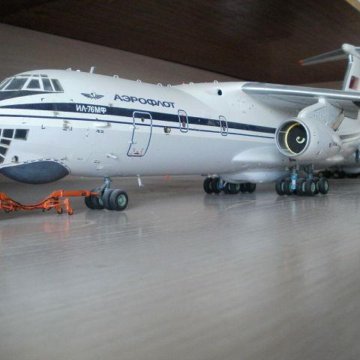

Характеристики самолета Ил-76:

  • Протяженность: 46,6м

  • Размах крыла: 50,5м

  • Площадь крыла: 300кв.м.

  • Многочисленный взлётный вес: 210т

  • Вес безлюдного: 88500кг

  • Грузоподъёмность: до 60т

  • Количество горючего: 109000л

  • Скорость  на эшелоне: 780—850км/ч

  • Дальность полёта:

  • с грузом 60т: 4000км

  • с грузом 48т: 5500км

  • с грузом 40т: 6500км

  • Экипаж: 5 чел.

  • Число десантников на борту: 126

  • Протяженность грузовой кабины: 24,54м

  • Ширина грузовой кабины: 3,45м

  • Высота грузовой кабины: 3,4м

  • Количество грузовой кабины: 321кв.м.

  • Ресурс самолёта: 30000 часов/10000 посадок/30 лет

Ил-76. Галерея.

Ил-76. Видео.

Взглянуть все самолёты…

Самолеты ОКБ Ильюшина

Ил-76 история создания

Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:

Санкт-Петербург | Ушел из жизни главный конструктор Ил-76 и Ил-78 Андрей Юрасов

  • Майя Бондарь
  • Ему было 59 лет

    В Москве скончался главный конструктор российских военных самолетов Ил-76 и Ил-78 Андрей Юрасов. Ему было 59 лет.

    Печальную новость сообщило ТАСС со ссылкой на пресс-службу «Ила» (входит в Объединенную авиастроительную корпорацию (ОАК) госкорпорации «Ростех»).

    «Скончался после тяжелой болезни 16 августа 2021 года на 60-м году жизни. Всю свою трудовую деятельность он посвятил работе в ОКБ «Ильюшин», – говорится в сообщении.

    Руководитель первичной профсоюзной общественной организации «Ила» Московской городской организации профессионального союза трудящихся авиационной промышленности Сергей Сенатов рассказал, что Юрасов скончался поздно вечером 16 августа.

    «Нам из больницы позвонили. Наши сотрудники поехали в больницу вместе с родственниками. Онкология«, – цитирует его РБК.

    Информация о месте и дате похорон появится позже.

    Юрасов родился 26 октября 1961 года в Москве. Прошел путь от техника до главного конструктора Авиационного комплекса им. Ильюшина, куда пришел в 1981-м.

    Занимал должность главного конструктора программ Ил-76, руководил работами по модернизации самолетов Ил-76 и Ил-78 для Воздушно-космических сил (ВКС) России и гражданской авиации. Под его руководством были созданы новые модификации самолетов Ил-76: для Минобороны – Ил-76МД-90, для гражданской авиации – Ил-76ТД-90ВД.

    Юрасов принимал участие и руководил работами по созданию самолета Ил-76МФ и его поставке в Иорданию. Участвовал в подготовке и проведении летных испытаний Ил-96-300, Ил-114, Ил-103, Ил-76МД, Ил-96МО/Т.

    За вклад в развитие отечественной авиаотрасли Юрасов был награжден орденами Почета и Дружбы, а также медалью «В память 850-летия Москвы».





    Сборная модель самолета Ил-2 (Zvezda 7279) 1/72

    Ил-2 (Zvezda 7279) 1/72

    Нет на складе

    Купить

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
