Кабина боинг 737 800: Как устроена кабина Boeing-737 — Как это сделано, как это работает, как это устроено — LiveJournal

Кабина Боинг 737-800-500-300 MAX. Фото внутри самолета

Содержание

Самым массовым, распространенным и востребованным лайнером в истории гражданской авиации стал Боинг 737 – узкофюзеляжный пассажирский самолет. С момента старта серийного производства в 1967 г. кабина семейства ближне-, среднемагистральных воздушных судов претерпела многочисленные технологические трансформации.

Общая характеристика

Модельный ряд подразделен на 4 поколения. Цифровой индекс в названии лайнера обозначает длину самолета по внутренней классификации инженерного отдела авиастроительной корпорации. Содержащие винглеты модели обозначают литерным индексом W.

Конструктивный элемент представляет собой рулежную подвижную оконечность плоскости крыла, примыкающую к лонжерону.

Машины семейства представлены в сравнительной таблице.

Модификация	Различия
737-100	Первый представитель серии, производившийся в 1967-1969 гг.
737-200	Имеет удлиненный на 2 м фюзеляж, большую вместимость салона и дальность полета.
737-300	Эксплуатируется на коммерческих авиалиниях с 1984 г. Способен принять на борт 149 пассажиров
737-400	Удлинение корпуса вынудило инженеров разработать персонально для этой модели принципиально новую систему кондиционирования воздуха салона и кабины пилотов.
737-500	Дальность полета – 5200 км. Представляет собой компактную версию Боинга 737-300. Кабина существенных изменений не претерпела.
737-600	Первая модификация моделей нового поколения. Из-за плохой экономичности эксплуатация оказалась коммерчески невыгодной.
737-700	Отличается 2-классной компоновкой салона. Общая вместимость – 149 пассажиров.
737-800	Удлиненная вариация предыдущей модификации. Расход топлива – 2,5 т/ч, что примерно на 20% меньше, чем у конкурентов.
737-900	Имеет самый просторный и длинный корпус в модельном ряду – 42 м. Число пассажирских кресел – 190.

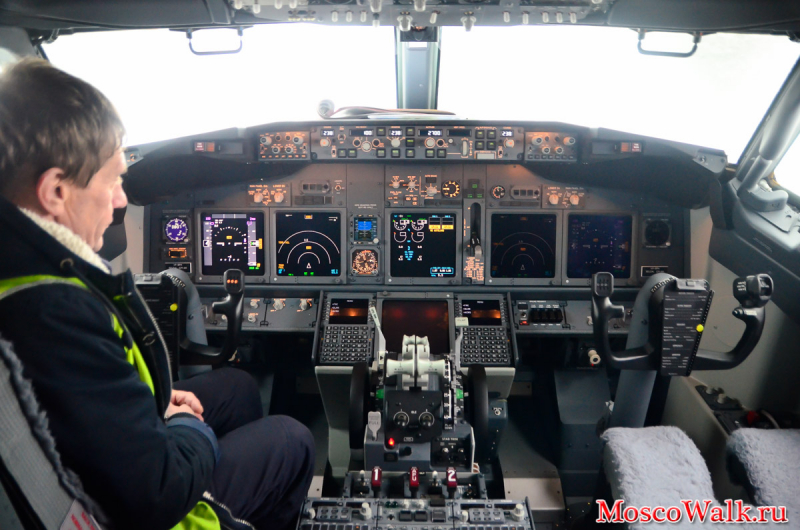

Кабина Боинг 737 снабжена парой штурвалов – основным и вспомогательным меньшего размера, предназначенным для точного управления рулением при взлете и выборе угла разворота. Конструкции и компоновка бортовых приборов различаются в зависимости от модели лайнера.

К генерации Classic причисляются экземпляры с индексом 300, 400 и 500. В линейку Next Generation входят лайнеры с цифровым обозначением 600, 700, 800. Продолжается разработка представителей семейства с приставкой MAX. В линейку входят модели с индексом 7, 8 и 9.

Особенности Original

Воздушные судна с цифровым обозначением 100 и 200 давно сняты с производства и выведены из эксплуатации по причине технологической отсталости. Кабина оснащалась ламповыми контрольно-измерительными приборами и навигационным оборудованием. Монохромные дисплеи имели стрелочную конструкцию.

Кабина Боинг 737 200

Модели семейства Original в свое время произвели революцию в гражданской авиации. Лайнеры предложили новую концепцию управления воздушным судном силами пары пилотов.

Сокращение количества членов экипажа позволил перевозчикам сократить расходы, а производителю – сделать кабину более компактной, увеличив вместимость салона и повысив рентабельность каждого рейса. Для контроля нового оборудования не требовался бортинженер.

Из состава экипажа исключили радиста и штурмана. Повысилась эргономичность кабины. Большинство приборов на моделях серии Original работало в автоматическом режиме, что стало технологическим прорывом.

Приборная панель представляла собой россыпь аналоговых устройств:

• авиагоризонта, демонстрирующего положение самолета в пространстве относительно земной поверхности, угол крена и тангаж;
• индикатора поворота и скольжения – комбинированного пилотажного оборудования;
• указателя скорости;
• радиокомпаса;
• датчика пролета маркерных маяков.

В центральной части приборной панели располагались индикаторы состояния двигателей и гидравлических механизмов лайнера. В кабине размещалась эргономичная шахта с переключателем и датчиком выдвижения закрылков.

Особенности Classic

Модель с индексом 300 обзавелась электронно-цифровой авионикой FMS. Комплекс пилотажного оборудования автоматизировал обширный спектр полетных задач и снижал рабочую нагрузку на членов экипажа, что в конечном итоге позволило полностью отказаться бортинженера со штурманом.

Кабина Боинг 737 300

Установленное оборудование соответствовало принятым в гражданской авиации стандартам ARINC. Пилотажный комплекс по функциональным возможностям был аналогичным моделям предыдущей генерации, но отличался от поколения Original упрощенными конструктивно-компоновочными решениями.

В состав FMS входят следующие приборы:

1. Навигационно-инерциальная система. Имеет 2-блоковую конструкцию типа IRU. Инерциальные устройства совмещены с коммутационным оборудованием и цифровым модулем приема/передачи воздушных сигналов.
2. Электронный индикатор. На Боингах поколения Classic используется оборудование производства компании Collins. Авионический комплекс состоит из пары автоматических генераторов символьной таблицы и аналогичного количества индикаторов на электронно-лучевых трубок.
3. Автопилот. Поколение Classic получило технологическую новинку того времени – автоматизированную систему маршрутизации и управления полетом. По сравнению с представителями предыдущей генерации добавилось большое количество индикаторов, датчиков, гидравлических приводов для регулировки положения входных штоков бустеров элеронов, высотных рулей и прочего.
4. Автомат тяги. Устройство оснастили собственным компьютерным управлением. Механизм предназначен для контроля тросов двигателей.

Кабина Боинг 737 поколения Classic обзавелась компьютерным управлением всех систем воздушного судна. До 2012 г. все эксплуатируемые экземпляры дооборудовали резервным комплексом FMS. Появилась возможность прокладывать курс по GPS-навигации.

Описание 737-500

Модель предназначена для воздушных маршрутов малой и средней протяженности. Эксплуатируется с 1990 г. Серийно выпущено 389 экземпляров. Установлен электронно-цифровой авионический комплекс EFIS производства американской корпорации Ханиуэлл.

Кабина Боинг 737 500

Полетная информация визуализирована на 6-ти жидкокристаллических дисплеях. Экраны системы пилотажа и управления воздушным судном многофункциональные, цветные, плоской формы. Предусмотрена возможность интеграции EFIS с системой спутниковой навигации GPS.

В кабине из пилотажного оборудования установлены:

• пульт переключения режимов;
• основной контрольно-информационный дисплей;
• индикатор данных навигационных параметров;
• радиопеленгаторная станция;
• рычажный механизм управления силовыми агрегатами;
• устройство оповещения пассажиров и членов экипажа;
• погодный радар;
• резервные приборы;
• модуль управления курсом.

Остекление панорамного обзора покрыто гидрофобным составом и механическими очистителями, работающими по принципу автомобильных дворников. Прочность стекол рассчитана таким образом, чтобы выдерживать вероятные удары птиц и любых твердых предметов.

От салона кабина авиалайнера стандартно отделена бронированной запираемой дверью. Многоступенчатая система контроля и дублируемое навигационное оборудование обеспечивают высокую надежность пассажирского самолета. Размещение пультов и компоновка приборной панели модели 737-500 подчинена требованиям эргономики.

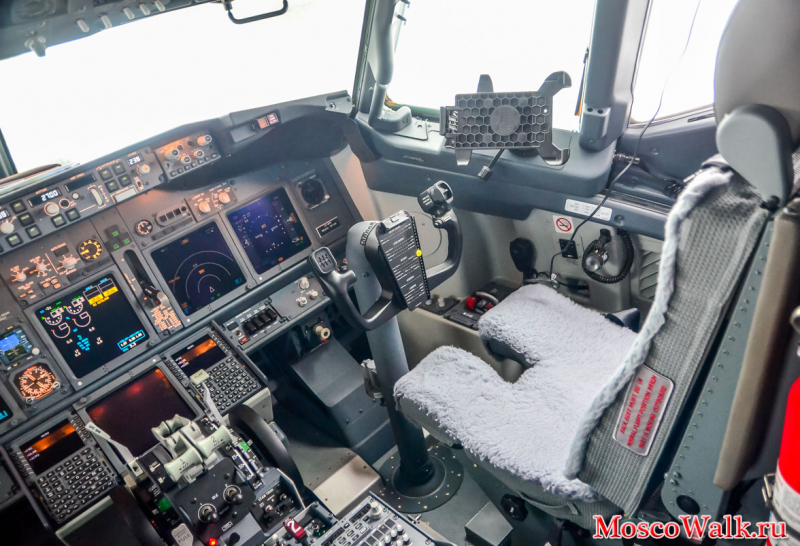

Штурвал

Предназначен для управления авиалайнером в полете. Штурвал позволяет менять направление движения воздушного судна, угол наклона и степень крена. Устройство смещается в фронтальной плоскости. С помощью штурвала пилот меняет тангаж – угловое движение летательного аппарат относительно поперечной инерциальной оси.

Устройство имеет сложную конструкцию с большим числом элементов управления. На внутренней поверхности штурвального агрегата расположен нумератор. На нем устанавливают код рейса, нужный для радиопереговоров с диспетчерскими пунктами и наземными службами.

На внешней поверхности штурвала находится сдвоенный тумблер переключения электроприводного механизма стабилизации воздушного судна. Рядом расположен качелеобразный рычажок микрофона. Приспособление имеет 2 рабочих положения.

Одно обеспечивает связь с внешними источниками путем подключения к радиостанции. Другое рабочее положение используется для внутренней коммуникации. Смещением штурвала вправо/влево осуществляется управление крыльевыми элеронами.

Тяга на себя/от себя регулирует высотные рули. При совершении первого движения лайнер задирает нос. Второй вариант обеспечивает переход самолета в режим пикирования. Передача сигналов от штурвала к полетным механизмам конструкция осуществляется механическим, электродинамическим и гидравлическим способами.

Рычаги управления двигателями

Кабина авиалайнера оборудована многофункциональными элементами контроля и изменения рабочих параметров силовых агрегатов. Смещение РУД приводит к увеличению или уменьшению тяги двигателя. В результате Боинг 737 меняет скорость полета.

В зависимости от положения рычагов снижается либо повышается расход топлива. Для управления каждой силовой установкой предназначается отдельный элемент. Рядом распложены рычаги реверсного управления. Современные авиационные двигатели оснащены сложным командно-топливным механизмом с насосом-регулятор.

Органы управления такими агрегатами находятся на центральной панели кабины пилотов.

Сопряженные с РУД контрольно-информационные датчики:

• рабочего состояния силовых установок;
• оборотов вентилятора;
• температуры газов;
• уровня масла в процентах;
• оборотов компрессорной установки высокого давления;
• объема топливной смеси;
• вибрации роторов.

Рычаги управления двигательными агрегатами в режиме полета всегда переведены в позицию малого газа, что позволяет экономить топливно-воздушную смесь. Пилот корректирует положение РУД в зависимости от показаний приборов.

Пилотажные приборы

Совокупность таких органов управления и информационных панелей характеризует состояние воздушного судна и определяет необходимость воздействовать на элементы контроля полетных параметров. Пилотажные приборы Боинга удобно сгруппированы.

К ним причисляются:

1. Указатель расположения самолета в пространстве. Устройство функционирует по принципу гироскопа и позволяет пилоту создать опорную систему внешних координат для соблюдения заданного курса. В современных модификациях Боинга процесс полностью автоматизирован.
2. Планово-навигационное устройство. На экране прибора отображается соответствие заданному курса или степень отклонения от маршрута. Плановый навигатор обеспечивает радиолокационный контакт с РЛС наземных служб и диспетчерских пунктов, указывает расстояние до них. Устройство представляет собой комбинированный многофункциональный индикатор, в котором объединены курсоуказатель и радиомагнитный маяк с пеленгатором и датчиком дальности.
3. Измеритель воздушной скорости. Показатель вычисляется путем определения разницы между динамическим напором встречного атмосферного воздуха и статическим давлением в трубке Пито.
4. Вариометр. Обеспечивает поддержание неизменной скорости при изменениях высотного эшелона. Функционирует по барометрическому принципу. На Боингах установлены электронные вариометры. Показатель вертикальной скорости на дисплее отображается в м/мин.
5. Высотометр. Прибор показывает высоту над уровнем моря на основе вычислений давления. Принципом работы напоминает вариометр.
6. Электронная система навигации. Использует всенаправленный радиомаяк или GPS. Дублированный механизм навигации обеспечивает соблюдение заданного курса, заход на посадку. В Боингах установлено средство международной радионавигации – разнонаправленные азимутные маяки ультракороткого диапазона с радиусом действия до 250 км. Система используется при предпосадочных маневрах, для определения воздушной трассы, высотного эшелона.

Кабина Боинга 737 оснащена инерциальным навигационным устройством, работающим в автономном режиме. Система самостоятельно корректирует местоположение воздушного судна относительно заложенного в бортовой компьютер маршрута. Оснащена сложным синхронизированным сочетанием гироскопов с акселерометрами.

Такой механизм позволяет выдерживать установленные параметры полета. В современных модификациях Боингов инерциальная система оборудована лазерно-кольцевыми гироскопами, представляющими собой светочувствительный резонатор. Лучи распространяются по замкнутой траектории в противоположных направлениях.

К пилотажным приборам причисляется бортовой компьютер с электронно-вычислительной системой индикации и обработки данных. Он обеспечивает беспрерывное предоставление командиру судна массива полетной информации. В память FSM заложены карты, маршрутный план и другие важные сведения.

Дисплеи

В самолетах поколения Original цифровой электроники не было. Дисплеи представляли собой круглые циферблаты со стрелками и шкалами. Монохромные электронные экраны появились в Боингах генерации Classic. В модели 737-500 установили GPS-навигатор KLN-90B производства компании Bendix/King.

Устройство оснащено цифровым дисплеем. На экране отображается текущая позиция авиалайнера в воздушном пространстве, соответствие заданному курсу, другая связанная с позиционированием информация. В современных моделях каждый пилотажный прибор оснащен собственным электронным дисплеем с выразительной LED-подсветкой.

Индивидуальные экраны имеются у навигационных устройств, контрольно-измерительного оборудования, дублирующих и вспомогательных систем. В цифровом виде представлены радиокомпас, указатели маркерных маяков, датчики состояния силовых установок и гидравлических агрегатов.

Другое оснащение

Кабина Боинг 737 оборудована щитками с клавишами, тумблерами и переключателями. В современных модификациях имеются многофункциональные пульты джойстикового типа. Для повышения надежности и безопасности каждый прибор дублирован.

В верхней части центральной панели размещены элементы управления:

• осветительным оборудованием;
• механизацией крыльев;
• триммером – плоскостью изменяемой геометрии в хвостовой части высотных рулей и элеронов;
• радионавигацией;
• электроснабжением;
• гидравликой;
• подачей топливно-воздушной смеси;
• пожарной защитой;
• климатической установкой.

Из спасательно-аварийного оборудования в кабине имеются дымозащитные капюшоны, аптечки, кислородные баллоны. Рядом с креслом пилота закреплен электрический фонарь. В специальном боксе хранятся спасательные канаты и жилеты. В кабине имеются одежный шкаф, откидной столик, сейф для документации.

Особенности New Generation

В моделях семейства реализована принципиально новая концепция компоновки кабины. Упор сделан на автоматизацию и компьютеризацию, что позволило свести к минимуму человеческий фактор. Появилась новое авионическое оборудование.

Внедрена усовершенствованная и высокоточная система позиционирования. Главное визуальное новшество – Glass Cockpit, называемая стеклянной кабиной. В первых моделях семейства приборная панель оснащалась дисплеями на электронных лучевых трубках.

Позже их заменили жидкокристаллическими цветными мониторами. В авиалайнерах семейства New Generation широко применены электронно-цифровые средства управления полетом и контрольно-информационным оборудованием.

Общее число конструктивных деталей и элементов сократили на треть. Многие изготовлены из легких сплавов и высокопрочных композитных материалов. Это позволило уменьшать массу воздушного судна.

Особенности MAX

Первый полет авиалайнер совершил в 2016 г. Кабина самолетов семейства MAX оснащена 4-мя ландшафтными 15,1-дюймовыми широкоформатными и многофункциональными дисплеями с матрицами на жидких кристаллах производства компании Rockwell Collins.

Благодаря таким информационным средствам пилоты полностью осведомлены о ситуации на борту и в окружающем пространстве. Кабина сохранила концептуальную общность с моделями семейства New Generation.

Интегрировано минимальное количество систем бесконтактного управления и дистанционного контроля самолета. Удлиненная конструкция интрацепторов имеет проводной манипулятор. Агрегат предназначен для управляемой регулировки подъемной силы плоскостей крыльев.

Авиалайнеры семейства MAX сохранили конструктивную совместимость с самолетами предыдущих поколений. По-прежнему управление оборудованием в каналах крена и тонгажа пилот выполняет привычным штурвалом, а не новомодной рукоятью джойстика.

Верность классическим инженерным решениям прослеживается в традиционной тросовой проводке, которая не претерпела изменений. Опционально производитель оснащает машины индикацией на лобовом стекле. Ультрасовременная система не входит в базовую заводскую комплектацию.

За 50 лет массовой эксплуатации сменилось несколько поколений Боинга 737. С каждой модельной модификацией по мере совершенствования авиастроительных и электронно-цифровых технологий улучшалось оснащение бортовыми системами, управляющими устройствами и контрольно-мониторинговыми комплексами кабины пилотов.

Видео о самолете

Про самолет В-737 800 «На пальцах»:
