По своей эффективности украинская «Кольчуга» превосходит все сколько-нибудь похожие на нее комплексы. Впрочем, дело не только в этой самой эффективности, что само по себе тоже очень важно, сколько в принципиальном подходе к решению задачи обнаружения и распознания наземных, морских и воздушных объектов. Чтобы понять суть вещей, нужно хотя бы коротко не рассказать о том, какими путями шли разработка и внедрение современных образцов вооружений. Не посылая никаких сигналов, ведя пассивную радиотехническую разведку, «Кольчуга», работая по принципу тропосферного распространения, не только обнаруживает, но и распознает объект. В ее памяти все их образцы. При этом нападающая сторона совсем не подозревает, что поймана, как говорится, на горячем. Для убедительности приведем те самые повышенные технические параметры комплекса, к которым так стремились и которых в конечном счете добились украинские ученые и производственники, доказав тем самым миру: есть еще порох в пороховницах, Украина обладает высокоинтеллектуальным потенциалом. Итак: комплекс «Кольчуга» состоит из трех станций. Он способен определять координаты наземных и надводных целей, маршруты их движения на территории до 600 км, для воздушных целей на высоте 10 км — до 800 км и до 1000 км по фронту. Станция располагает пятью антеннами систем метрового, дециметрового и сантиметрового диапазона. Имеет параллельный 36-канальный приемник обнаружения, специальные селекторы, способные исключить мешающие сигналы и одновременно сопровождать сигналы от 32 целей. Говоря языком военных, изделие поставлено на вооружение ВС Украины. Его разработка защищена 8 патентами, серийное производство — 12 технологическими ноу-хау. Наиболее важное место среди них занимает технология микроэлектроники, на основе которой изготовляется 96 микроэлектронных сборок, применяемых в «Кольчуге». Комплекс будет совершенствоваться, в него предполагается привносить новые разработки и ноу-хау, словом, «Кольчуга» будет становиться еще крепче, надежнее и при этом — чувствительнее. Именно эти ее качества более всего привлекают зарубежных покупателей, равно как и относительно недорогая цена украинской станции. Сумма продаж не раскрывается не потому, что это какая-то особая тайна, а потому что рынок есть рынок, торг есть торг.
Технические характеристики комплекса: Рабочие диапазоны частот
в семи пиддиапазонах, Мгц 135-470, 750-18000 СКП измерения длительности и периода прохождения импульсов, мкс, не больше 0,1 Абсолютная ошибка измерения
несущей частоты (зависит от диапазона), Мгц ±11
Сегодня комплекс пассивной радиотехнической разведки украинского производства Кольчуга находится на вооружении таких стран как :
Также в мировых лентах новостей часто появляются неправдивые сообщения о продаже данных комплексов Ирану. Данные сообщения очень похожи на те, которые были во время разжигания конфликта в Персидском заливе. Тогда западные средства массовой информации заявляли о продаже 4 комплексов Кольчуга вооруженным силам Ирака и обвиняли Украину в нарушении санкций наложенных против Республики Ирак. Завод «Топаз»- постоянный участник международных выставок. По заключению иностранных специалистов, на сегодня украинская «Кольчуга» имеет самые высокие технические характеристики среди зарубежных аналогов. И это вполне объяснимо: надежность комплексов достигается благодаря высокому техническому уровню технологии производства, изначально рассчитанной на изготовление сложных радиотехнических систем. Понятно, что и уровень научно-технических конструкторских разработок тоже имеет превосходную степень.
Интересно, что на «Топазе» осталась так называемая военная приемка, принципы которой пытались во времена перестройки перенести на все заводы и фабрики. «Кольчуги» помещают в специальные камеры, где температура меняется от плюс 50 до минус 50. И ничего, работают, как часы, как и положено оборонительному доспеху — таково словарное толкование слова «Кольчуга». — Термоудары и прочие механические воздействия — еще одно испытание, но комплексы вполне выдерживают и его без ущерба для живучести. Собственно, в этом нет ничего необычного. «Кольчуга» — результат коллективного труда. Над комплексом в течение восьми лет работали ОАО «Специальное конструкторское бюро», Донецкий национальный технический университет, киевское предприятие «Сатурн», полтавское — «Элсис», запорожский завод «Искра». «Топаз» смог направить их работу, аккумулировать все, что было наработано партнерами и, в конечном счете, придать «Кольчуге» новые параметры, новые возможности и новые функции. |
Приемка осталась там, где ей и положено быть, где она, собственно, всегда и была. Контроль качества осуществляется на всех этапах производства. Кроме того, готовая продукция проходит и все климато-механические испытания.

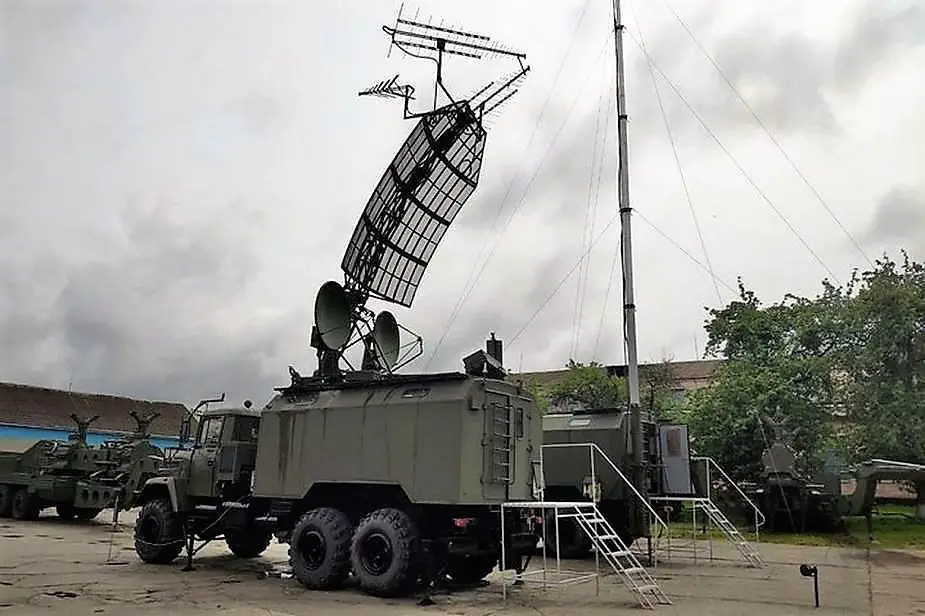

Мобильная станция дальней радиотехнической разведки «Кольчуга».
Рабочие диапазоны частот в семи поддиапазонах, МГц | 135-471, 750-18000 |
| Чувствительность приемника с антенных входов (зависит от диапазона), дБ/Вт | 90-110 |
Диапазон оборачивания антенной системы по азимуту в ручном и автоматическом режиме, град | ±300 |
Частота вращения, мин-1 | |
минимальная | ≤0,07 |
максимальная | ≥1 |
Диапазон секторного сканирования в любом избранном азимутальном направлении, град | 30-240 |
Полоса панорамного обзора, ГГц | 0,135-18 |
Полоса анализа, ГГц | 0,5 |
Полоса детального обзора, МГц | 0,5-50 |
Длительность непрерывно работы, час | 24 |
Мобильная станция дальней радиотехнической разведки «Кольчуга», которая серийно производится Государственной акционерной холдинговой компанией (ГАХК) «Топаз», способна обнаруживать и распознавать практически все известные на это время активные радиотехнические средства, устанавливающиеся на наземных, морских и воздушных объектах, включая и те, что созданы на базе «стелс-технологиий»
В основу работы пассивной, наземной, мобильной станции положен принцип «пассивной» радиолокации.
Он состоит в том, что «Кольчуга» улавливает и анализирует электросигналы, которые испускают различные объекты, независимо от того, где они находятся – на земле, на воде или в воздухе. Любой зенитно-ракетный комплекс, корабль или самолет-невидимка «стелз» схожи тем, что все они оснащены собственными традиционными РЛС. Их сигналом и «живится» «Кольчуга», сама оставаясь незаметной, без риска попасть под огонь средств поражения. В «кольчужный» комплект входят три станции. Разнесенные на значительное удаление одна от другой, в процессе синхронной работы все вместе они и определяют точные координаты цели. Эти данные можно передавать средствам противовоздушной обороны. Комплекс из трех станций позволяет определять координаты наземных и надводных целей и маршруты их движения на территории до 600 км в глубину (для воздушных целей на высоте 10 км – до 800 км) и до 1000 км по фронту, что позволяет реализовать, в частности, раннее предупреждение систем противовоздушной обороны страны. У станции есть пять антенных систем метрового, дециметрового и сантиметрового диапазонов, обеспечивающих чувствительность радио-тракта в полосе панорамного обзора от –110 до – 155 дБ/Вт, в зависимости от частоты.
Параллельный 36-канальный приемник обнаружения позволяет мгновенно осуществлять беспоисковое по частоте обнаружение, анализ и классификацию сигналов источников радиоизлучения без ограничения плотности входного потока во всем диапазоне частот от 130 до 18 000 МГц.
Все операции по обнаружению и распознаванию источников радиоизлучения станция выполняет полностью автоматически, при этом мощный бортовой компьютер осуществляет анализ и числовую обработку, а также распознавание обнаруженных целей путем сравнения их параметров с банком данных, а результаты выводятся на монитор с картой местности. Специальные препятствующие селекторы позволяют исключать из соответствующей обработки до 24 мешающих сигналов, а селекторы сопровождения позволяют синхронно выделять и сопровождать сигналы от 32 целей. Для выполнения станцией всех основных задач штатного режима нужен только один оператор (два других включены в состав экипажа для обеспечения режима круглосуточной работы), который руководит работой станции в диалоговом режиме с персональным компьютером.

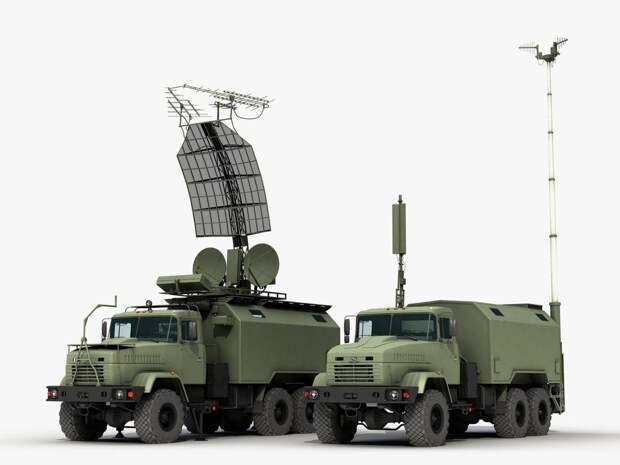

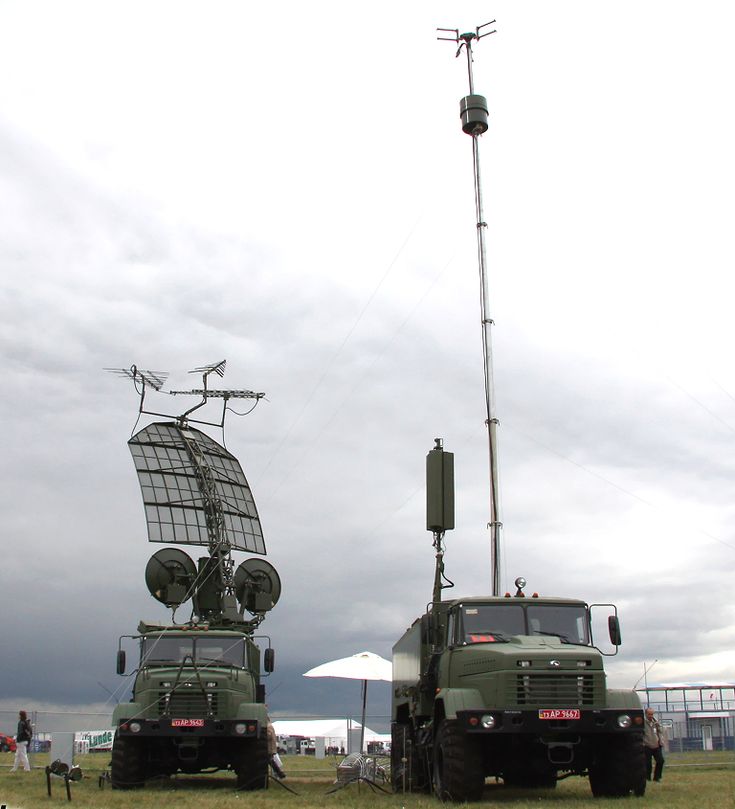

Станции «Кольчуга» размещаются на автомобилях повышенной проходимости (в украинском варианте – КраАЗы), оснащены автономными источниками питания, кондиционирования, вентиляции – и могут работать в диапазоне температур от –50 до +50 градусов по Цельсию.
Комплекс дальней радиотехнической разведки «Кольчуга» принят на вооружение ВС Украины.
