Кукурузник ан 2 фото: Патриарх малой авиации: Ан-2 «Кукурузник» ❘ фото | Екабу.ру

0
Патриарх малой авиации: Ан-2 «Кукурузник» ❘ фото | Екабу.ру
Россия создает замену легкому многоцелевому биплану Ан-2. Вспоминаем, как всходил на Олимп, пожалуй, самый знаменитый самолет Советского Союза.

Несмотря на ряд выдающихся транспортных самолетов, созданных Олегом Антоновым, конструктора прославил небольшой и простой биплан Ан-2. До войны Антонов работал в КБ Яковлева, и именно в предвоенные году он задумал создать дешевый, многоцелевой самолет для народного хозяйства. В КБ Яковлева к затее молодого конструктора отнеслись без энтузиазма, а начавшаяся вскоре война заставила заниматься исключительно военными проектами.

По окончании Второй мировой Антонов опять вернулся к идее создания многоцелевого самолета, предлагая сделать своеобразную «летающую полуторку» — недорогой, массовый и простой самолет-биплан, который должен трудиться на необъятных просторах Советского Союза. КБ Яковлева было загружено военными заказами и заниматься разработкой такого самолета не могло, поэтому Антонова командировали в Новосибирск, где было создано Опытное конструкторское бюро № 153 под его руководством, а 31 мая 1946 года был подписан приказ о начале работ над «сельскохозяйственным самолетом «СХА-1», который вскоре был переименован в Ан-2.

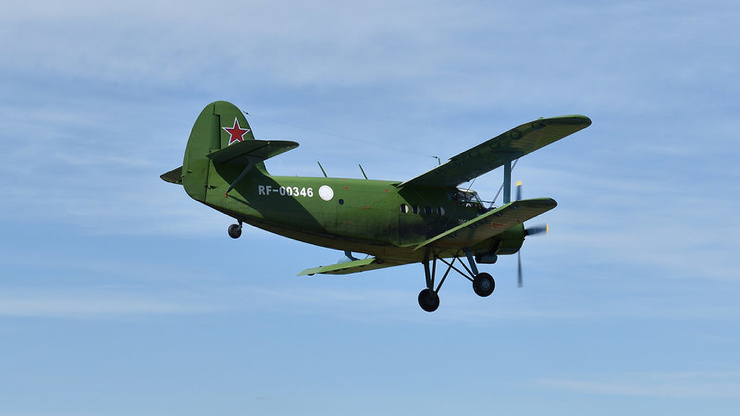

Самолет Ан-2

Несмотря на то, что штат антоновского ОКБ-153 состоял всего из двух дюжин инженеров, они достаточно быстро разработали и изготовили предсерийный образец Ан-2, который впервые поднялся в воздух 31 августа 1947 года. Во второй половине сороковых годов бипланы с неубирающимся шасси считались настоящим анахронизмом и многие сомневались в целесообразности производства такого самолета. Однако Ан-2 обладал рядом достоинств: для взлета и посадки ему требовалась полоса длиной менее 200 метров, причем она могла быть грунтовой, а то и вовсе полем или лесной опушкой. Стоит отметить, что в те годы даже в европейской части СССР имелось очень мало оборудованных аэродромов, поэтому способность Ан-2 взлетать и садиться с любого пятачка очень быстро сделала его популярным.

На самолет устанавливался поршневой звездообразный двигатель АШ-62ИР мощностью 1000 л.с., что также было плюсом. С прекращением выпуска поршневых военных самолетов должен был быть прекращен и выпуск этих заслуженных и надежных моторов, а тут очень кстати подвернулся Ан-2. Удалось одновременно убить двух зайцев: и мотор сохранить в производстве, причем массовом, и не пришлось для самолета искать двигатель с нужными характеристиками.

К плюсам «Аннушки» — такое прозвище вскоре получил самолет — можно было отнести чрезвычайную простоту конструкции, что нередко позволяло выполнять ремонт самолета своими силами, без отправки его на завод-изготовитель. Летчики отмечали легкое управление и устойчивость самолета в полете. Он не сваливался в штопор даже на скорости 50 км/ч и нередко мог садиться на очень маленькие площадки. Кроме того Ан-2 был очень дешевым и универсальным: его использовали как пассажирский, транспортный, санитарный, сельскохозяйственный, пожарный, военный и учебный самолет. Благодаря ему авиасообщением удалось связать самые отдаленные регионы СССР, где самолеты раньше в глаза не видели. А уж в сельском хозяйстве Ан-2 и вовсе был незаменим несколько десятилетий, за что получил прозвище «Кукурузник».

Максимальный взлетный вес Ан-2 составлял 5,5 тонны, длина — 12,4 м, размах крыла — 8,4 м (верхнее) и 5,4 (нижнее), он брал 1500 кг груза или 12 пассажиров и мог пролететь 1000 километров с крейсерской скоростью 180 км/ч. Производство самолета было начато на киевском заводе № 473 и 9 сентября 1949 года в воздух поднялся первый серийный Ан-2. В 1956 году техническая документация Ан-2 была передана в Китай, где начался его выпуск на двух заводах и продолжается до сих пор. Именно благодаря китайским товарищам «Аннушка» попала в Книгу рекордов Гиннеса, как самый «долгоиграющий» серийно выпускаемый самолет в мире. А в 1959 году Ан-2 прописался на польском заводе WSK PZL-Mielec, и именно там было выпущена львиная доля всех Ан-2. Всего до 2002 года поляки изготовили почти 12 тысяч бипланов, отправленных большей частью в СССР.

Ан-2 экспортировался во многие страны, причем его покупателями были не только союзники СССР, но и капиталистические страны — Великобритания, Франция, Голландия, Южная Корея, Турция. Пусть и в небольших количествах, но все же с Ан-2 успели хорошо познакомиться и оценить его плюсы в тех странах, которые не относились к союзникам СССР и даже не считались дружественными.

Модернизировать Ан-2 пытались очень много раз как в СССР/России, так и в Польше с Китаем. Главным образом замены требовал старый мотор АШ-62ИР, но все попытки установить на «Аннушку» современный силовой агрегат заканчивались ничем. Если быть точнее, то модернизации подвергались всего несколько десятков самолетов, и на этом дело заканчивалось. Новый двигатель делал самолет заметно дороже, после чего интерес со стороны потенциальных покупателей к нему пропадал. Вместе с тем, как в России, так и во многих других странах по‑прежнему существует потребность в легком многоцелевом самолете, но кроме Ан-2 на эту роль не подходит никто, кроме… Ан-2! Вот почему в сегменте российской малой региональной авиации на долю Ан-2 до сих пор приходится значительная часть пассажироперевозок.

С 1949 года в СССР, Польше и Китае произведено более 18 тысяч Ан-2 и это тоже является своеобразным рекордом, во всяком случае, среди гражданских самолетов. Не исключено, что последние «Аннушки» когда-нибудь отметят столетний юбилей, все также выполняя свою работу.

Самолет Ан-2: фото кукурузника, характеристики

Самолёт Ан-2 был произведен в СССР, и использовался сразу для нескольких целей: с/х, авиатранспортных, спортивных. За все время было изготовлено порядка 18 тыс. машин Ан-2, и это был один-единственный аэроплан, попавший даже в книгу рекордов Гиннеса, как эксплуатировавшийся свыше 60 лет. Он изготавливался не только в СССР, но и в Польше, а также и сейчас производится в КНДР.

Машина в свое время изготавливалась на экспорт в 26 государств планеты, а кое-какие ее экземпляры эксплуатировались свыше 40 лет, и имеют по 20000 часов налета.

Фото Ан-2 можно увидеть ниже. Наверняка оно заинтересует поклонников самолетостроения.

История воздушной машины

Самолет Ан-2 стал первый разработкой ОКБ-153 в 1946 году. Это был самолет для использования в с/х с названием СХА-1, а позже его переименовали в Ан-2.

Непосредственно курировал разработку Главный конструктор ОКБ-153 О. К. Антонов. Перед предприятием была поставлена цель: разработать простой и надёжный самолёт, для которого бы не требовалась специальная ВВП.

Первое испытание самолета было выполнено летчиком Володиным в августе 1947 года, машина сделала 2 круга на высоте 1,2 км, и совершила посадку после получасового полета. Госиспытания были произведены в декабре того же года и закончились в марте 48-го года, после этого самолет был передан на баланс ВВС. Аэроплан был запущен в серию в Киеве, на заводе номер 473. В 1949 году, в сентябре месяце летчик-испытатель Лысенко произвел испытания первого крупносерийного самолета Ан-2.

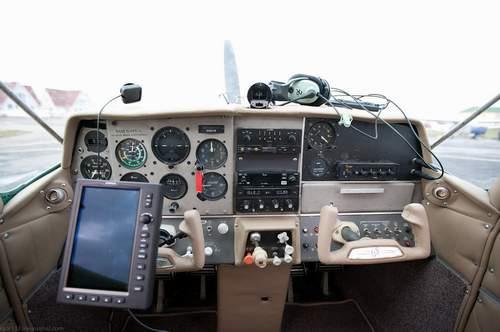

Кабина самолета

Аэроплан получился настолько удачным, что находится в эксплуатации и в наше время, он до сих пор производится в Китае. Его преимущества для сельскохозяйственной техники оценил еще Никита Хрущёв, в годы его правления самолёт особенно активно использовался. Невозможно переоценить роль самолета Ан-2, которую он сыграл для освоения районов Крайнего Севера, Сибири, Средней Азии, поскольку он может взлетать с любых площадок, его характеристики допускали планирование с отключенным двигателем.

Было создано более 20 вариаций Ан-2.

В 50-е годы чертежи самолёта были переданы в Польшу, и там он изготавливался до 2002 года. В середине 2017 года всё ещё много задач малой авиации выполняются силами Ан-2.

Говоря о самолете, некоторые называют его кукурузник Ан-2, при этом путают с воздушной машиной По-2, за которой закрепилось такое разговорное название. Говорят, что первое поле, которое было обработано инсектицидами из этой машины, было именно кукурузным.

Модификации АН-2

Модернизация самолета

В 2011 году в России решили провести операцию по ремоторизации самолётов Ан-2, однако в стране отсутствовало производство двигателей для самолетов, поэтому решили обратиться к компании Honeywell из Америки и заказали ей выпуск 40 двигателей. Было переоборудовано 25 машин, но производство двигателей не стало серийным, поскольку отсутствовал спрос.

В следующем году Минтранспорта Российской Федерации заявило о готовности модернизировать до 800 машин Ан-2. Переоборудование должно было охватить замену моторов и навигационной аппаратуры, преобразование одного такого аэролайнера обошлось бы в 850 тыс. долларов.

Летом 2013 года Киевское предприятие «Антонов» заявило об испытаниях самолета Ан-2-100 с турбовинтовым двигателем. Машина заправлялась керосином, а не бензином, и на ней стоял мотор МС-14 производства запорожской компании «Мотор Сич». Сразу же было запланировано переоснащение некоторых моделей АН-2 в Ан-2-100 в странах СНГ, где есть на балансе эти самолеты.

В 2017 году на базе АН-2 разработана модель «Байкал» — легкий цельнокомпозитный самолет. Уже произведены его первые испытания и намечено серийное производство на 2021 год в Улан-Удэ. Якутская авиакомпания будет первая его эксплуатировать.

Описание схемы самолета

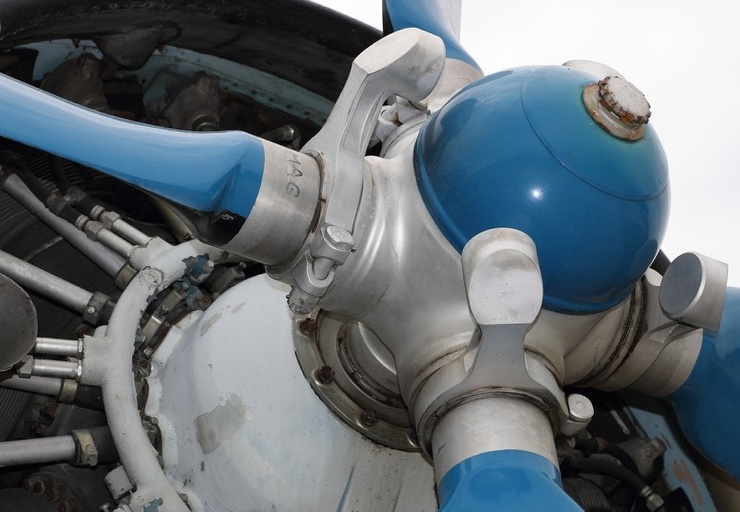

Двигатель Ан-2 поршневый, с воздушным охлаждением, мощностью 1000 л.с. Схематично самолет выполнен в виде расчелочного биплана, флюзеляж и крылья изготовлены из алюминия. На верхних крыльях расположены:

  • предкрылки;
  • щелевые закрылки;
  • элероны.

На нижних есть только щелевые закрылки. В верхнем крыле самолета расположены топливные баки. Колеса при необходимости могут заменяться на лыжи, а шасси не складываются. Экипаж машины состоит всего из двух членов, кабина Ан-2 сделана выпуклой, что делает улучшенным обзор. Машина имеет особенности, которые применены для адаптации к взлетам с грунтовых площадок и эксплуатации на коротких ВВП.

Давление в пневматических тормозах, разработанных по принципу, как в тяжелых автотранспортных устройствах, управляется с помощью компрессора, находящегося на борту. При этом нет нужды в использовании наземных устройств.

 Для запуска мотора на борту есть аккумуляторы и не нужно иметь пусковую установку.

Имеется на борту перекачивающий насос, с помощью которого можно закачать топливо во время дозаправки из любых емкостей в топливные баки. Для других самолетов нужен специальный топливозаправщик.

Самолет имеет несложную схему построения и достаточно прост в управлении, максимальная скорость Ан-2 — 300 км/ч, грузоподъемность — 1500 кг.

Другие технические характеристики Ан-2 смотрите в таблице на рисунке.

Управление самолетом

Летчики, которым приходилось управлять самолетом, говорят о том, что он отлично летает на низких скоростях, примерно до 50 км/час. При уменьшении скорости на автомате происходит выдвижение предкрылок, и машина летит дальше. Самолет может планировать при скорости 40 км/час и при отключенном двигателе, что позволяет его использовать ночью и в случае отказа мотора. Это самый большой самолет-биплан с одним мотором, который известен в мире.

Ан-2 в некоторых случаях садился не вдоль, поперек полосы на современных аэродромах, где ВПП с бетонным покрытием. Такие случаи были, когда при мощном боковом ветре, когда нельзя было посадить машину вдоль полосы, но ее ширины вполне хватало для этого и для дальнейшего управления.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Антонов Ан-2. Фото. Видео. Схема салона. Характеристики. Отзывы.



Антонов Ан-2 это многоцелевой биплан с малой дистанцией взлета и посадки, разработанный в первую очередь для применения в качестве лёгкого транспортного самолета, а также для применения его в сельском хозяйстве.

Идея о разработке самолета способного совершать взлет и посадку в труднодоступных и малонаселенных местах СССР, была выдвинута еще в 1940 году  Олегом Константиновичем Антоновым.

Ан 2 фото

Антонов Ан-2 штурвал

Однако проект Антонова в феврале 1941 года был отклонён по причине малой скорости полета предлагаемого самолета. Но 16 января 1946 года, все-таки было дано разрешение на постройку тихоходного биплана О. К. Антонова, и в первую очередь для подъема народного хозяйства в послевоенные годы. Уже 6 марта этого же года  было принято постановление о создание конструкторского коллектива, ОКБ-153, по постройке одномоторного, транспортно-грузового биплана с малой длиной разбега.  Предполагалось выпустить две версии самолета.

Первая версия должна бала предназначаться для военно-транспортных целей и иметь двигатель АШ-62ИР, а вторая версия с двигателем АШ-21, предназначалась для сельскохозяйственных целей. В июле 1947 года была построена первая модель самолета, получившее обозначение СХ-1. Первый полет самолета с установленным двигателем АШ-62ИР конструкции Шевцова, совершил лётчик-испытатель П. Н. Володин, 31 августа 1947 года. Полеты с этим двигателем совершались до 10 сентября 1947 года, после чего, на модель самолета был установлен двигатель АШ-21. После всех заводских испытаний, 4 октября 1947 года, самолет был передан государственной комиссии, для проведения государственных испытаний.

Антонов Ан-2 штурвал

В 1948 году, после проведения всех испытаний, самолет Ан-2 поступил в  летную эксплуатацию. И изначально начал использоваться на обработке сельских полях.

В кодовом обозначении воздушных судов НАТО (NATO reporting names), самолет Ан-2 получил обозначение «Colt», что в переводе обозначает «жеребёнок». В народе же самолет получил название «кукурузник», поскольку массово использовался в период засева кукурузных полей во времена Хрущева в СССР.

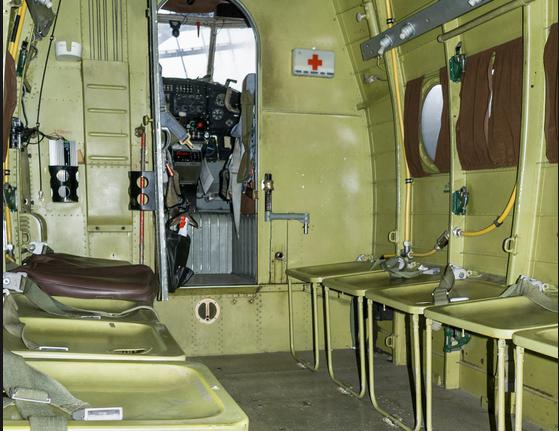

Ан 2 салон

Антонов Ан-2 салон 2

Изначально разработанный как самолет для выполнения сельскохозяйственных работ, Ан-2 стал очень быстро многоцелевым самолетом — начиная от обучения навыкам пилотирования до применения в военных целях и в пассажирских перевозках на внутренних авиалиниях.

Биплан Ан-2 имеет следующие модификации:

Ан-2СХ — для сельскохозяйственных работ

Ан-2Ф — для проведения аэрофотосъемки

Ан-2Т — транспортный вариант

Ан-2ТД — транспортно десантная модификация

Ан-2ТП — транспортно-пассажирский вариант

А-2ПП — противопожарный вариант, с водными поплавками

Ан-2В  — вариант с поплавками для совершения посадки на водную поверхность.

Также были выпущены такие модификации как Ан-3, с двигателем ТВД-20, водный вариант Ан-4 с поплавковым шасси и разведчик погоды Ан-6.

Помимо СССР, а затем России и Украины, самолет выпускался и в Польше и в Китае.

Ан 2 салон

ан 2 салон

Причем если в Польше и России производство этих самолетов приостановлено, то Китай продолжает их производство.  На китайских моделях устанавливается двигатель HS-5, аналог двигателя АШ-62ИР. Китайский Ан-2, получил обозначение Shijiazhuang Y-5. Всего в год Китаем выпускается до 20 этих машин. На Украине на сегодняшний день возобновился выпуск Ан-2, но только уже в модернизированном варианте. В 2013 году на государственном предприятие «Антонов» в Киеве, было начато испытание модернизированной версии Ан-2-100. На эту версию самолета установлен турбовинтовой двигатель МС-14, разработанный украинским предприятием ПАО «Мотор Сич».

Благодаря тому, что данный биплан Ан-2, прост в эксплуатации, экономичен, способен взлетать с неподготовленных грунтовых аэродромов и имеет малую длину разбега и пробега, в 2012 году было принято решение  Министерство транспорта Российской Федерации, о проведении в 2015 году глубокой модернизации до тысячи самолетов Ан-2. Данная модернизация включает в себя замену двигателей, повышение дальности полета и установку современного аэронавигационного оборудования.

На сегодняшний день было произведено свыше 18 тысяч самолетов Ан-2, различных модификаций.



Технические характеристики самолета Ан-2:



  • Первый полет: 31 августа 1947 года

  • Годы серийного производства: c 1947 г. по настоящее время.

  • Длина:  12,70 м.

  • Высота (на земле): 4,13 м.

  • Вес пустого:  3400 — 3700  кг.

  • Общая площадь крыла:  71,52 кв.м.

  • Размах верхнего крыла:  18,17 м.

  • Размах нижнего крыла:  14,20 м.

  • Крейсерская скорость: 180-190 км./ч.

  • Скорость сваливания: 60 км./ч.

  • Максимальная скорость: 255 км./ч.

  • Потолок:  4500 м.

  • Дальность полета:  990 км.

  • Длина разбега: 150 — 235 м.

  • Длина пробега:  140 — 225 м.

  • Двигатели: 1 поршневой двигатель АШ-62ИР

  • Экипаж:  2 человека

  • Количество пассажирских мест: 12 мест



Ан 2 видео

Смотрите также:



Посмотреть все самолёты…

Патриарх малой авиации: Ан-2 «Кукурузник»

Россия создает замену легкому многоцелевому биплану Ан-2. Вспоминаем, как всходил на Олимп, пожалуй, самый знаменитый самолет Советского Союза.

Несмотря на ряд выдающихся транспортных самолетов, созданных Олегом Антоновым, конструктора прославил небольшой и простой биплан Ан-2. До войны Антонов работал в КБ Яковлева, и именно в предвоенные году он задумал создать дешевый, многоцелевой самолет для народного хозяйства. В КБ Яковлева к затее молодого конструктора отнеслись без энтузиазма, а начавшаяся вскоре война заставила заниматься исключительно военными проектами.

По окончании Второй мировой Антонов опять вернулся к идее создания многоцелевого самолета, предлагая сделать своеобразную «летающую полуторку» — недорогой, массовый и простой самолет-биплан, который должен трудиться на необъятных просторах Советского Союза. КБ Яковлева было загружено военными заказами и заниматься разработкой такого самолета не могло, поэтому Антонова командировали в Новосибирск, где было создано Опытное конструкторское бюро № 153 под его руководством, а 31 мая 1946 года был подписан приказ о начале работ над «сельскохозяйственным самолетом «СХА-1», который вскоре был переименован в Ан-2.

Самолет Ан-2

Несмотря на то, что штат антоновского ОКБ-153 состоял всего из двух дюжин инженеров, они достаточно быстро разработали и изготовили предсерийный образец Ан-2, который впервые поднялся в воздух 31 августа 1947 года. Во второй половине сороковых годов бипланы с неубирающимся шасси считались настоящим анахронизмом и многие сомневались в целесообразности производства такого самолета. Однако Ан-2 обладал рядом достоинств: для взлета и посадки ему требовалась полоса длиной менее 200 метров, причем она могла быть грунтовой, а то и вовсе полем или лесной опушкой. Стоит отметить, что в те годы даже в европейской части СССР имелось очень мало оборудованных аэродромов, поэтому способность Ан-2 взлетать и садиться с любого пятачка очень быстро сделала его популярным.

На самолет устанавливался поршневой звездообразный двигатель АШ-62ИР мощностью 1000 л.с., что также было плюсом. С прекращением выпуска поршневых военных самолетов должен был быть прекращен и выпуск этих заслуженных и надежных моторов, а тут очень кстати подвернулся Ан-2. Удалось одновременно убить двух зайцев: и мотор сохранить в производстве, причем массовом, и не пришлось для самолета искать двигатель с нужными характеристиками.

К плюсам «Аннушки» — такое прозвище вскоре получил самолет — можно было отнести чрезвычайную простоту конструкции, что нередко позволяло выполнять ремонт самолета своими силами, без отправки его на завод-изготовитель. Летчики отмечали легкое управление и устойчивость самолета в полете. Он не сваливался в штопор даже на скорости 50 км/ч и нередко мог садиться на очень маленькие площадки. Кроме того Ан-2 был очень дешевым и универсальным: его использовали как пассажирский, транспортный, санитарный, сельскохозяйственный, пожарный, военный и учебный самолет. Благодаря ему авиасообщением удалось связать самые отдаленные регионы СССР, где самолеты раньше в глаза не видели. А уж в сельском хозяйстве Ан-2 и вовсе был незаменим несколько десятилетий, за что получил прозвище «Кукурузник».

Максимальный взлетный вес Ан-2 составлял 5,5 тонны, длина — 12,4 м, размах крыла — 8,4 м (верхнее) и 5,4 (нижнее), он брал 1500 кг груза или 12 пассажиров и мог пролететь 1000 километров с крейсерской скоростью 180 км/ч. Производство самолета было начато на киевском заводе № 473 и 9 сентября 1949 года в воздух поднялся первый серийный Ан-2. В 1956 году техническая документация Ан-2 была передана в Китай, где начался его выпуск на двух заводах и продолжается до сих пор. Именно благодаря китайским товарищам «Аннушка» попала в Книгу рекордов Гиннеса, как самый «долгоиграющий» серийно выпускаемый самолет в мире. А в 1959 году Ан-2 прописался на польском заводе WSK PZL-Mielec, и именно там было выпущена львиная доля всех Ан-2. Всего до 2002 года поляки изготовили почти 12 тысяч бипланов, отправленных большей частью в СССР.

Ан-2 экспортировался во многие страны, причем его покупателями были не только союзники СССР, но и капиталистические страны — Великобритания, Франция, Голландия, Южная Корея, Турция. Пусть и в небольших количествах, но все же с Ан-2 успели хорошо познакомиться и оценить его плюсы в тех странах, которые не относились к союзникам СССР и даже не считались дружественными.

Модернизировать Ан-2 пытались очень много раз как в СССР/России, так и в Польше с Китаем. Главным образом замены требовал старый мотор АШ-62ИР, но все попытки установить на «Аннушку» современный силовой агрегат заканчивались ничем. Если быть точнее, то модернизации подвергались всего несколько десятков самолетов, и на этом дело заканчивалось. Новый двигатель делал самолет заметно дороже, после чего интерес со стороны потенциальных покупателей к нему пропадал. Вместе с тем, как в России, так и во многих других странах по‑прежнему существует потребность в легком многоцелевом самолете, но кроме Ан-2 на эту роль не подходит никто, кроме… Ан-2! Вот почему в сегменте российской малой региональной авиации на долю Ан-2 до сих пор приходится значительная часть пассажироперевозок.

«Кукурузник» (самолет Ан-2): двигатель, скорость и фото

Нет такого человека, который бы не знал об этом самолете и не восторгался его достижениями. В этой статье мы расскажем немного о его истории, устройстве, характеристиках и применении. «Кукурузник» (самолет Ан-2) представляет собой биплан с расчалочным крылом, легкий транспортный самолет. “Жеребенок”, “Осленок”, Colt – его названия по кодификации НАТО. За всю историю мировой авиации Ан-24 является самым большим одномоторным бипланом. Это изменилось только после появления его модификации – Ан-3. Самолет имеет один мотор Швецова мощностью одна тысяча лошадиных сил. Масса на взлете – 5250 килограмм.

Немного истории

Идея создания данной машины была выдвинута в 1940 году О. К. Антоновым. Нужен был многоцелевой легкий самолет, имеющий грузоподъемность от одной до полутора тонн для использования в сельском хозяйстве, военно-транспортной авиации, труднодоступных районах СССР, способный без проблем взлетать с площадок небольшого размера. Вскоре началась война, из-за чего актуальность создания такой сельскохозяйственной машины ушла на задний план. Но по мере освобождения территории и восстановления народного хозяйства, экономики вопрос вновь вышел в число первоочередных. «Кукурузник» (самолет Ан-2) разработали в ОКБ-153 Антонова, а первый полет на нем был выполнен в 1947 году, 31-го августа, Володиным П. Н. — летчиком-испытателем. Свое народное название он получил от По-2.

кукурузник самолет Наряду с остальными достижениями и рекордами, Ан-2 – единственный самолет в мире, который производят более 60 лет. В настоящее время это делают в Китае. В самом же Советском Союзе серийное производство его завершили в 1960 году, построив более чем 5000 бипланов. После чего выпуск продолжился по лицензии в Польше и Китае. В первой – 12 000 машин с 1957 года по 1992, во втором – 950 за то же время. 10 440 было поставлено в СССР, затем – в СНГ. Наш долгожитель «кукурузник» — самолет, фото которого вы видите, — экспортировался в 26 стран.

Эксплуатация Ан-2

Данный самолет эксплуатировался в Советском Союзе по многим направлениям. Очень широко – на воздушных линиях небольшой протяженности с целью перевозки грузов и пассажиров. Также «кукурузник» (самолет Ан-2) выполнял, как и было задумано, различные народнохозяйственные задачи, в том числе химические авиационные работы. Он принял эстафету у По-2 по засеву полей кукурузой.

кукурузник ан 2 Будучи очень простым в эксплуатации, биплан пригоден к работе с небольших неподготовленных площадок с грунтовым покрытием, так как обладает малым пробегом и разбегом. Ан-2 незаменим на малоосвоенных территориях Средней Азии, Сибири, Крайнего Севера, где повсеместно и применялся. Министерство транспорта России в 2012 году объявило о начале в 2015 году глубокой модернизации около 800 штук рассматриваемого нами самолета, при которой будет произведена замена аэронавигационной аппаратуры и двигателей.

Модификации «кукурузника»

“Кукурузник” – Ан-2 — имеет множество модификаций. Вот некоторые из них:

  1. Ан-2М – одноместный модернизированный сельскохозяйственный самолет.
  2. Ан-2ПП – противопожарный, гражданский, с поплавковым шасси.
  3. Ан-2СХ – гражданский сельскохозяйственный.
  4. Ан-2С – санитарный.
  5. Ан-2ТП – пассажирско-транспортный.
  6. Ан-2Т – транспортный.
  7. Ан-2ТД – десантно-транспортный.
  8. Ан-2Ф – самолет для аэрофотосъемки. С обычным автопилотом и фюзеляжем, гражданский вариант.кукурузник самолет фото
  9. Ан-2Ф – ночной артиллерийский разведчик и фоторазведчик. Имеет остекленную хвостовую часть и два киля. На вооружении – пулемет УБТ или автоматическая пушка НС-23. Летчик-испытатель Пашкевич первый полет выполнил в апреле 1949 года. Серийно не производился.
  10. Ан-2 под названием “перехватчик” в 1960 годы производился с прожектором и сдвоенной пулеметной турелью для перехвата вражеских разведывательных аэростатов.
  11. Ан-3 – самолет с ТВД-20 — турбовинтовым двигателем.
  12. Ан-4 – водный, с поплавковым шасси.
  13. Ан-6 – зондировщик атмосферы, разведчик погоды, имеющий в основании киля дополнительную кабину.

Несколько интересных фактов

Биплан, отличающийся долгожительством, накопил за свою историю много интересного. Вот некоторые факты:

  1. Первая модель самолета, У-2, совершила первый полет 7 января 1928 года. Создана была под руководством Поликарпова Николая.
  2. В Советском Союзе на У-2 обучали пилотов. Благодаря ему дорога в небо была открыта тысячам летчиков.
  3. В 1932 году на борту У-2ВС могло разместиться шесть восьмикилограммовых бомб на специальных держателях, а в задней кабине имелась точка стрелка, оборудованная пулеметом ПВ-1.двигатель кукурузника
  4. Сколько весит взлетный биплан, мы уже писали, пустой учебный – всего 656 кг. Максимальна скорость “кукурузника” – 135-150 км/час, не более 15 метров ему нужно для пробега и разбега.
  5. В войну 1941-1945 годов немцы очень боялись советских У-2, называли их “швейной машинкой” и “кофемолкой”. Особенно во время ночных бомбежек.
  6. В годы войны стали призывать женщин, которые затем становились пилотами на биплан. 23 из них присвоили звание Героя.
  7. На сверхмалых высотах они были полностью невидимыми для средств ПВО. Из-за этого их было очень сложно сбить.
  8. Летчики-испытатели из Украины на данном самолете покорили Южный полюс.

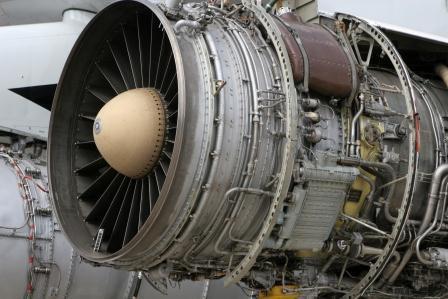

“Сердце” нашего самолета

В Советском Союзе строительство всего нового выполнялось под лозунгом «Выше, дальше, быстрее». То же самое можно сказать и о такой составляющей самолета, как двигатель “кукурузника”. В то время наблюдалось общее увлечение газотурбинными двигателями, поэтому в 50-е годы прошлого века начали разрабатывать ГТД для Ан-2. Но тогда ничего из этой затеи не вышло. И только через десять лет разработали ТВД-10. Сделали это под руководством Глушенкова В. А. в Омском МКБ. Следующий вариант был уже для Ан-3.

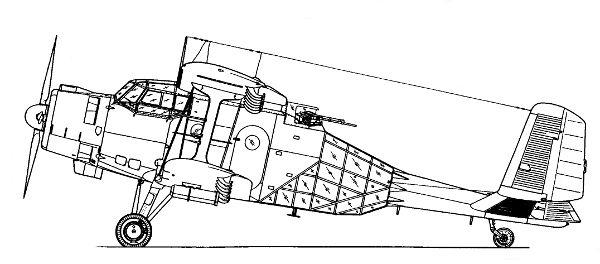

чертеж кукурузника Это случилось в 1971 году. И двигатель ТВ2-117С устанавливался под кабиной экипажа. Затем появился самолет с двумя ТВД-850, которые располагались в носовой части и посредством общего редуктора вращали воздушный винт. В 1979 году создали газотурбинный ТВД-20, под который и модернизовали Ан-2.

«Кукурузник» (самолет Ан-2), характеристики

Данный биплан обладает следующими летно-техническими характеристиками:

  1. 5500 кг – взлетная максимальная масса.
  2. 3400-3900 кг – масса пустого биплана.
  3. 5250 кг – посадочная максимальная масса.
  4. 1240 литров – масса топлива.
  5. 155-190 км/ч – крейсерская скорость.
  6. 990 км – дальность полета, выполненного с нагрузкой.
  7. 4,5 км – потолок высоты полета.скорость кукурузника
  8. 12,4 метра – длина биплана.
  9. 5,35 метра – высота.
  10. 8, 425 – размах верхнего крыла.
  11. 5,795 – размах нижнего крыла.
  12. 71,52 метра квадратного – площадь крыла.
  13. Два человека – экипаж.
  14. 12 – количество пассажиров, у модификации Ан-2ТД возможно размещение парашютистов-десантников – 10.

Оборудование Ан-2

Что можно увидеть, если сегодня заглянуть в “кукурузник”? Самолет, фото последних моделей это подтверждает, оснащен достаточно современным оборудованием: радиокомпасом АРК-9, радиовысотомером А-037, гирополукомпасом ГПК-48, маркерным приемником МРП-56П, курсовой комбинированной системой ГИК-1.

двигатель ан 2Оборудование связи включает: СПУ-7 – переговорное устройство, радиостанции РС-6102 МВ диапазона и Р-842 СВ диапазона.

Заключение

Непонятным образом чертеж “кукурузника” и интеллектуальные права на самолет оказались в собственности польской компании Airbus Military. В мае 2014 года выяснилось, что уже в течение более чем двух лет украинское конструкторское бюро Антонова не предоставляет ни одного документа российской стороне, которые могли бы подтвердить права на биплан. По этой причине нет возможности разрабатывать на базе самолета “кукурузник” (Ан-2) новый региональный аэроплан.

чертеж ан-2После проведенного расследования выяснилось, что права были проданы еще при советской власти. А потому сегодня приходится ограничиваться модернизацией существующих моделей. Но их в России имеется на данный момент времени еще более 1500 штук, так что авиационный флот Ан-2 различных модификаций будет восстановлен.
Как будет выглядеть новый «кукурузник», который заменит Ан-2? | Справка | Вопрос-Ответ

11 июня в Новосибирске впервые поднялся в воздух прототип самолета, который призван заменить легендарный Ан-2. Новый биплан сохранит главную способность Ан-2 – садиться и взлетать практически где угодно. Новая модификация самолета будет представлена на Международном авиационно-космическом салоне в Москве в августе 2015 года. Биплан планируют использовать в сельском хозяйстве при химических работах на полях, грузо- и пассажироперевозках.

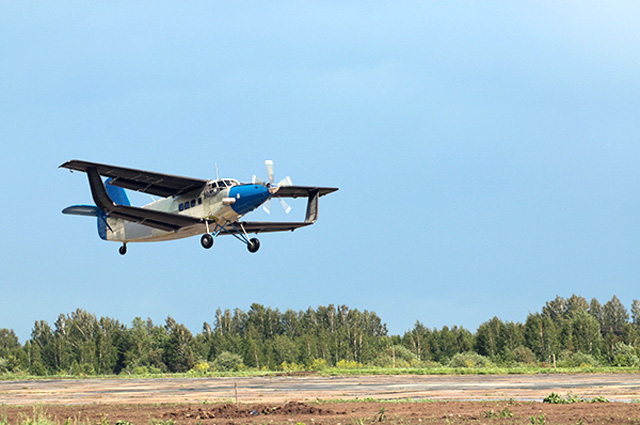

«Кукурузник» ТВС-2ДТ Фото: Пресс-служба компании Sukhoi

Какой самолет заменит устаревший Ан-2?

Как отмечают в пресс-службе новосибирского филиала  компании «Сухой» Новосибирского авиационного завода имени Чкалова, в конструкции нового самолета панели, лонжероны и элементы каркаса крыла будут изготовлены из углепластика. Новая конструкция, как ожидают разработчики, поволит сделать самолет в полтора раза быстрее.

Новый самолет на базе Ан-2 пока именуется аббревиатурой ТВС-2ДТ. У нового самолета в два раза больше грузоподъемность, в три раза выше дальность полета, на 50% выше крейсерская скорость. Максимальная скорость  биплана — 330 км/ч (скорость «Кукурузника» — около 200 км/ч). Новый самолет сможет везти 3 тонны груза со скоростью 300 км/ч на дальность порядка 2,5 тыс. км.

«В отличие от классического бипланного крыла, полностью отсутствуют расчалки, что позволит в полтора раза увеличить крейсерскую и максимальную скорость полета. Минимальная скорость, близкая к нулевой, была достигнута уже в первом полете», – заявляют в пресс-службе «Сухого».

Как и Ан-2, новый биплан будет иметь короткую взлетно-посадочную дистанцию – 50–70 метров.

Разработку нового поколения легкого многоцелевого самолета ведут специалисты СибНИА им. С.А. Чаплыгина. По словам разработчиков, испытания самолета продлятся от полугода до двух лет. В случае успешного тестирования, серийное производство самолета может быть начато в 2017 году.

Сколько будет стоить производство нового самолета?

Стоимость нового самолета, по оценкам Сибирским НИИ авиации им. Чаплыгина будет в районе 1,5–2 млн долларов в зависимости от авионики и оборудования. Как отмечают разработчики, перед началом серийного производства необходимо решить проблему с двигателем. Собственного двигателя у России нет. Поэтому варианта здесь два – либо создать новый российский, причем обязательно на керосине (это дешевле и доступнее), либо ставить импортный. За два года, через которые должен полететь новый «кукурузник», создать новый двигатель нереально. Поэтому на первом этапе в любом случае придется использовать двигатель зарубежного производства.

С 2010 года на биплане вместо старого поршневого двигателя устанавливают современные турбовинтовые двигатели американской компании Honeywell.

Что представляет собой Ан-2?

Ан-2  (по кодификации НАТО: Colt — «Жеребёнок», разг. — «Кукурузник», «Аннушка») — советский лёгкий многоцелевой самолёт. Представляет собой поршневой однодвигательный биплан. Один из самых популярных советских самолетов, создан в Новосибирске. Он широко использовался не только на местных маршрутах, но и, например, в сельском хозяйстве при химических работах на полях. Ан-2 был удобен тем, что мог приземляться на неподготовленные грунтовые площадки. Ан-2 производился в СССР, Польше и продолжает выпускаться в КНР. Всего было построено порядка 20 тысяч таких бипланов. Как самолет, производящийся более 60 лет, Ан-2 попал в Книгу рекордов Гиннесса.

Свой первый полет Ан-2 совершил 31 августа 1947 года с аэродрома авиазавода им. Чкалова в Новосибирске. Впоследствии самолет серийно выпускался на заводе № 437 в Киеве ( Киевский государственный авиационный завод «АВИАНТ» – ныне входит в состав Украинского государственного авиастроительного концерна «Антонов»).

Выпуск Ан-2 продолжался до 1963 года, и за этот срок было выпущено 3164 экземпляра различных модификаций. Специализированный сельскохозяйственный вариант Ан-2М выпускался также на заводе №464 в городе Долгопрудный Московской области (ныне Долгопрудненское научно-производственное предприятие – производитель вооружений для средств ПВО).

Наибольшее количество бипланов АН-2 было выпущено в Польше. С 1958 года ей были переданы права на производство этого самолета. На заводе WSK «PZL-Mielec» в польском городе Мелец производство сохранялось до конца 1992 года, а отдельные мелкие серии выпускались до января 2002 года. Всего в Польше было выпущено 11915 экземпляров самолета АН-2, из которых 10440 было поставлено в СССР (и далее в СНГ после распада СССР).

Смотрите также:

Самолет Ан-2: летно-технические характеристики — РИА Новости, 06.10.2013

Первый полет опытного Ан-2 состоялся 31 августа 1947 года. Самолет поступил в эксплуатацию в августе 1948 года. Задуманный как сельскохозяйственный, он быстро стал многоцелевым и выпускался в 16 модификациях. Серийное производство в СССР было завершено к 1960 году после постройки более 5 тысяч самолетов. После этого Ан-2 выпускались по лицензии в Китае (в 1957-1992 годах построено более 950 самолетов под обозначением Y-5) и Польше (в 1960-1992 годах построено около 12 тысяч машин, из которых 10440 поставлено в СССР и СНГ). Самолет экспортировался в 26 стран мира.

Модификации самолета Ан-2: поплавковый самолет Ан-2В (Ан-4), грузовой самолет Ан-2Т, транспортно-пассажирский самолет Ан-2ТП, транспортно-десантный самолет Ан-2ТД, сельскохозяйственный самолет Ан-2СХ, специализированный высокопроизводительный сельскохозяйственный самолет Ан-2М, пассажирский самолет Ан-2П, санитарный самолет Ан-2С, ночной артиллерийский корректировщик и аэрофотосъемщик Ан-2К (Ан-2Ф, НАК), самолет метеоразведки Ан-6 «Метео», зондировщик атмосферы Ан-2ЗА, высотный самолет Ан-2В (для разведки погоды), пожарный самолет Ан-2ПП, лесопожарный самолет Ан-2ЛП, лесозащитный Ан-2Л, сельскохозяйственный с авиационным противопожарным опрыскивателем Ан-2СХ с АПО, Ан-3 с турбовинтовым двигателем ТВД-20, Ан-2 на лыжном шасси, Ан-2 на многоколесным шасси.

В ВВС эта машина применялась в качестве военно-транспортной, штабной и связной. Широко использовался Ан-2 и как учебный самолет для отработки парашютных прыжков.

Летно-технические характеристики самолета Ан-2:

Максимальная взлетная масса — 5500 кг

Масса пустого самолета — 3400 — 3900 кг (в зависимости от варианта)

Максимальная посадочная масса — 5250 кг

Масса топлива — 1240 л

Крейсерская скорость — 150-190 км/ч (в зависимости от модификации)

Практическая дальность полета с нагрузкой — 990 км

Практический потолок — 4,5 км

Длина самолета — 12,4 м

Высота самолета — 5,35 м

Размах верхнего крыла- 8,425 м

Размах нижнего крыла — 5,795 м

Площадь крыла — 71,52 кв. м.

Экипаж — 2 человека.

Пассажиров — 12 (Ан-2П), модификация Ан-2ТД — до десяти парашютистов-десантников.

Отличные взлетно-посадочные характеристики Ан-2 обеспечивают возможность базирования на плохо подготовленных грунтовых аэродромах.

Самолеты последнего выпуска имеют следующее пилотажно-навигационное оборудование: радиовысотомер А-037, радиокомпас АРК-9, маркерный приемник МРП-56П, гирополукомпас ГПК-48, комбинированную курсовую систему ГИК-1.

В состав связного оборудования входят: радиостанции — СВ диапазона Р-842, МВ диапазона РС-6102 или «Баклап-5», переговорное устройство СПУ-7.

Материал подготовлен на основе информации РИА Новости и открытых источников
