Лонжерон что это такое: что это такое, как выглядит и где находится в машине, фото, передний и задний

0

что это такое, как выглядит и где находится в машине, фото, передний и задний

Конструкция любого автомобиля четко продумана и каждый элемент в ней имеет свое определенное назначение. В устройстве кузова немаловажную роль играют лонжероны. Этим элементам отведена не только опорная функция, но также защитная и поглощающая внешние воздействия. В этой статье разберемся, что представляет собой лонжерон автомобиля, его функции, положение и последствия деформации.

Назначение и устройство

Лонжерон представляет собой продольный профиль или швеллер, который располагается попарно спереди и сзади кузова автомобиля.

В конструкции несущего кузова они находятся на уровне днища параллельно друг другу. В некоторых моделях могут располагаться под небольшим углом. Если несущая часть рамная, то детали расположены по всей ее длине как цельные элементы. На рисунке можно увидеть положение деталей. Они отмечены красным.

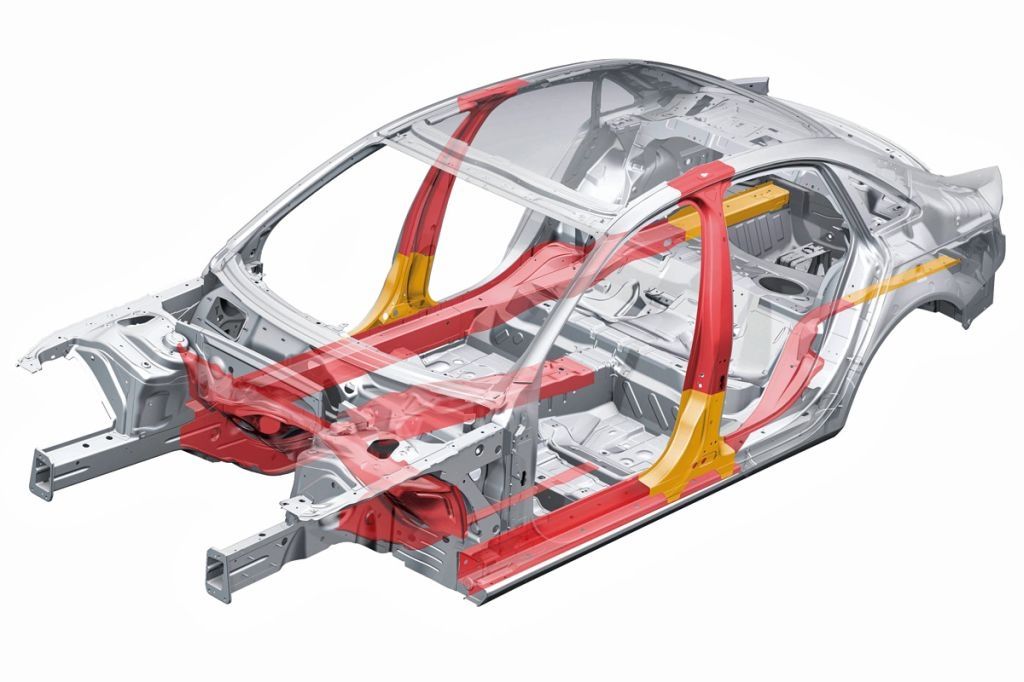

Передние и задние лонжероны

От целостности и прочности этих элементов во многом зависит безопасность и управляемость автомобиля. Лонжероны предназначены выдерживать различное давление и нагрузки. Это вес внутренних агрегатов, пассажиров, грузов, а также внешние удары и вибрации во время движения. Как видно, эти элементы выполняют важную несущую функцию в конструкции кузова.

Функции лонжеронов

Таким образом, лонжероны выполняют следующие функции:

  • Соединительная. Соединяют различные элементы кузова и ходовой части в единую конструкцию.
  • Несущая. Одна из главных функций. Элементы способны выдержать большой вес и нагрузки. Во время движения на них непрерывно воздействуют статические и динамические силы.
  • Гашение колебаний. Детали также выступают в роли демпфера, принимая определенную долю кинетической энергии при ударах. Это своеобразные связующие элементы между кузовом и подвеской.
  • Пассивная безопасность. В некоторых конструкциях предусмотрены специальные запрограммированные зоны деформации, которые гасят энергию удара при столкновении.

Особенности конструкции и виды

В большегрузных автомобилях и внедорожниках используется рамная конструкция несущей системы. Это обусловлено увеличенной нагрузкой. В таких конструкциях лонжероны располагаются параллельно друг другу по всей длине. Цельные элементы соединяются между собой специальными перемычками. За своеобразную форму рамы водители часто называют такую конструкцию «лестницей».

Лонжероны в раме автомобиля

В современных легковых автомобилях несущей частью является сам кузов. Поэтому лонжероны уже интегрированы в конструкцию кузова и являются его частью. Они могут быть как цельными, так и раздельными и обязательно устанавливаются в передней и в задней части, хотя встречаются конструкции без задних несущих элементов. Задние лонжероны не несут такой большой нагрузки, как передние.

Цельные лонжероны также могут использоваться в несущем кузове. Это дает свои преимущества. Конструкция становится более жесткой и надежной, но имеет сложную форму. Это сказывается на технологии изготовления.

Таким образом, лонжероны можно разделить на два вида:

  • составные;
  • цельные.

Если преимущество цельных в жесткости, то составные более практичны. При столкновении чаще всего страдают лонжероны. Они гнутся, ломаются. Составные элементы будет легче заменить на новые.

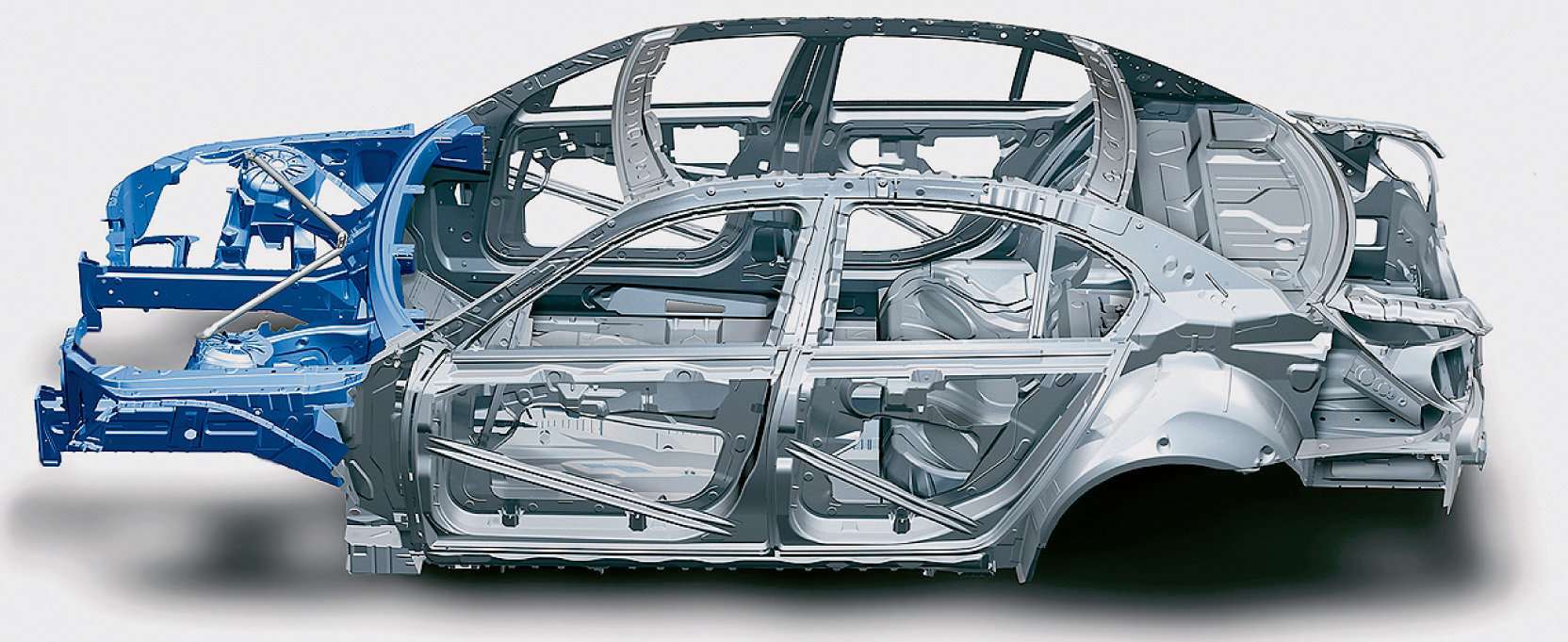

Лонжероны

В свою очередь, многое зависит от геометрии элементов. Дополнительные изгибы позволяют повысить прочность конструкции при ударе сбоку или спереди. Также изгибы позволяют повысить маневренность автомобиля и угол поворота колеса.

Положение лонжеронов в кузове

Положение этих элементов будет зависеть от конструкции кузова и модели автомобиля. Выделяют несколько вариантов:

  • параллельно друг другу или под небольшим углом;
  • вертикально под углом;
  • горизонтально под углом;
  • с горизонтальным изгибом.

Первый вариант, как было уже сказано, встречается на рамной конструкции большегрузных автомобилей. Остальные три варианта встречаются на несущих кузовах разных марок.

Возможные неисправности

Для изготовления лонжеронов используют только особые сплавы алюминия или титан. Прочность конструкции очень важна, так как элементы испытывают постоянные нагрузки.

Такое воздействие со временем может привести к их деформации. В процессе эксплуатации на металле могут появиться микротрещины. Данный эффект часто называют «усталостью» металла. Повреждения, изгибы и трещины могут повлиять на изменение геометрии кузова и на многие другие параметры автомобиля. Например, изменятся углы установки колес, появится неправильный зазор при закрывании дверей, разного рода скрипы в салоне и так далее.

Также эти важные элементы могут деформироваться во время ДТП. Это наиболее частые случаи. Изгиб лонжеронов грозит серьезным ремонтом, а то и вовсе утилизацией кузова. Возникают щели, зазоры, нарушается геометрия кузова. Эксплуатировать автомобиль в таком случае небезопасно. Даже ремонт не всегда дает нужный результат. Из-за нарушения геометрии, вероятнее всего, увеличится износ покрышек и нарушатся заводские настройки рулевого управления.

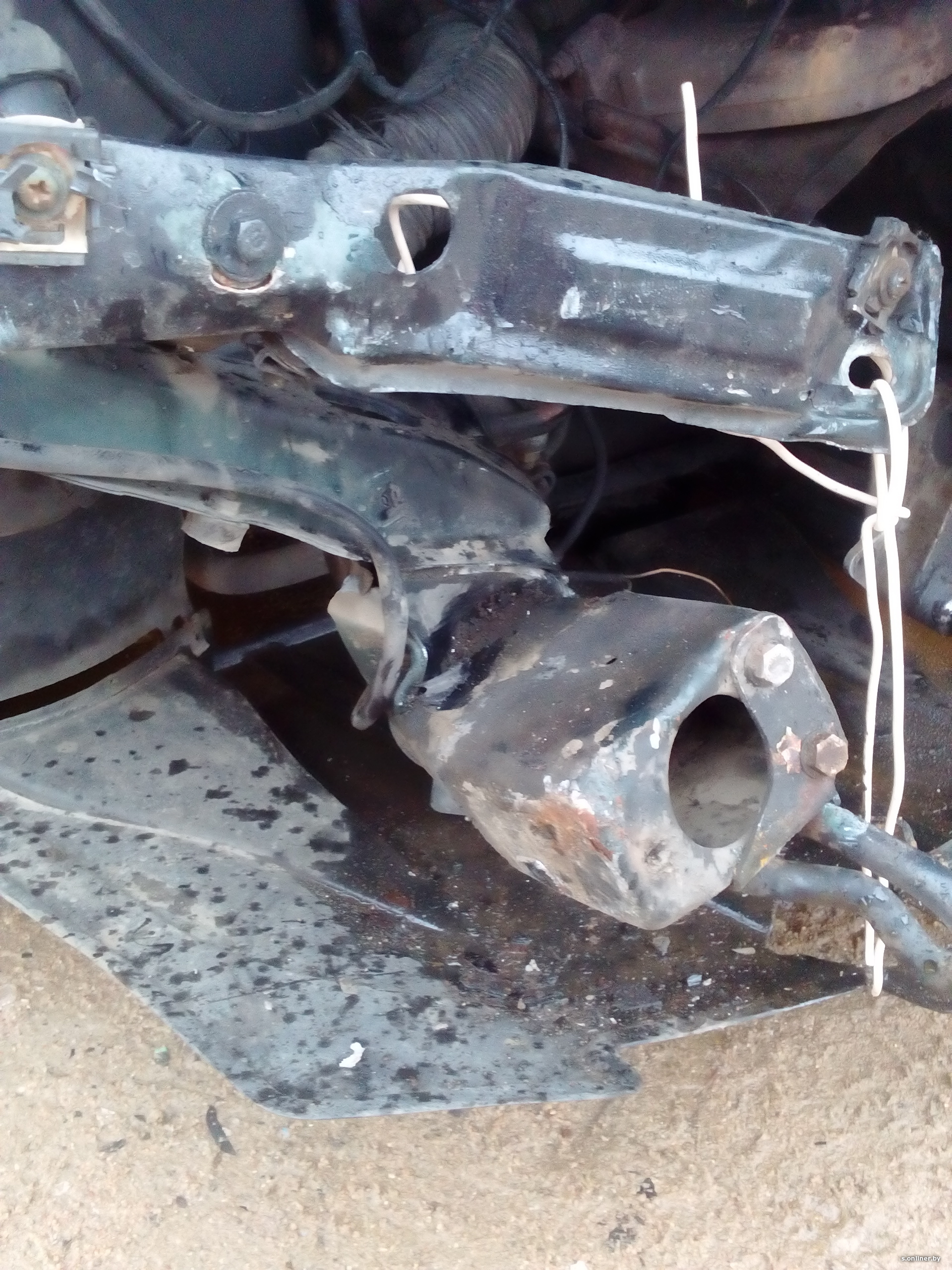

Зона деформации лонжеронов

С другой стороны, лонжероны также относятся к элементам пассивной безопасности. На них есть зоны запрограммированной деформации. В случае ДТП деталь погнется именно в этом месте, забрав часть энергии удара.

Особенности ремонта

В большинстве случаев обращаются с проблемами именно передних лонжеронов, задние деформируются не так часто. Погнутые элементы «вытягивают». Это делают с помощью специальной установки. Сложность также заключается в том, что приходится разбирать большую часть автомобиля. Снимать двигатель, элементы подвески, кузова и так далее. Не каждый мастер берется за такой сложный ремонт.

Если лонжерон лопнул, но основная его часть в нормальном состоянии, то ремонт может обойтись сварочными работами. В этом случае стоит иметь в виду, что даже после качественной сварки добиться прежнего состояния этих элементов будет уже невозможно. Прочность снизится именно в месте шва. В рамных конструкциях заменить эти элементы намного легче.

В некоторых кузовах лонжероны крепятся не с помощью сварки, а кронштейнами. Это также облегчает ремонт, так как заменить деталь уже проще. Но если элементы сильно повредились или изогнулись, то зачастую смысла в ремонте нет.

Некоторые водители пытаются заранее усилить лонжероны, добавив дополнительные ребра жесткости. В этом случае нужно понимать, что деталь теряет амортизирующие свойства.

Лонжероны являются одними из важнейших деталей не только кузова, но и всего автомобиля. Может они и скрыты в глубине кузова, но не стоит забывать об их значении. Они играют большую роль в безопасности и управляемости автомобиля. При деформации этих важных элементов нужно обязательно обращаться в автомастерскую, чтобы избежать возможного дорогостоящего ремонта в будущем.

Что такое лонжерон на машине, фото, видео

В автомобиле нет ненужных узлов. Каждый элемент или деталь выполняет конкретную функцию. Не исключением является и лонжерон.

Что это за устройство? Как выглядит лонжерон? Где он установлен? Какие виды устройства существуют? Ниже мы рассмотрим информацию, которая касается этого узла.

Что такое лонжерон, как выглядит, и где он установлен?

Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.



Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.

Данный узел бывает составным (собранным из нескольких элементов) или цельным.

В классической комплектации установлено два лонжерона (слева и справа).

Пример, левый передний лонжерон ВАЗ 2110.

Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.

Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.

Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.

Лонжерон на Nissan Bluebird HU14 SR20VE.

Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.

Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.

Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.

Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.

Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.

Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.

Конструкция кузова ВАЗ 2108, места расположения лонжеронов.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

  • В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;

  • В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию. Но здесь важно соблюсти тонкую грань между жесткостью и податливостью.

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

Читайте также:

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

  • Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
  • Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
  • Высверливанием группы отверстий в местах, которые берут на себя вес.

Правый передний лонжерон Renault Laguna 2004.

Краткий экскурс в историю

Разработка лонжерона и создание разных элементов кузова тесно взаимосвязаны. Это не удивительно, ведь на первых транспортных средствах в роли опоры применялись только рамы.

Сначала они выполнялись из дерева, но со временем их заменили прочные конструкции из металла.

В прошлом веке, в 1920-х годах, компания Auburn разработала первую лонжеронную раму имеющую поперечину в виде «Х».

Со временем детали усовершенствовались и стали одним целым с днищем транспортного средства.

На современном этапе лонжероны — составляющая часть конструкции машины, вне зависимости от вида несущей системы.

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

  1. Параллельным и горизонтальным по отношению друг к другу;
  2. Вертикальным, с небольшим изгибом;
  3. Горизонтальным и минимальным углом;
  4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

Задний левый лонжерон пола ВАЗ 21099.

Преимущества конструкции

У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.

Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.

Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.

Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.

Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.

Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.

Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:

  • Минимальный вес и жесткость на скручивание;
  • Высокий уровень управляемости и динамики, а также минимальный расход топлива, обусловленный небольшой массой узла;
  • Наибольшая пассивная безопасность. Последняя возможна, благодаря специальным зонам, которые «впитывают» лишнюю энергию и повышают уровень комфорта.

Передние лонжероны Toyota Mark II.

Стоит отметить и «ложку дегтя»:

  • При поломке одного узла целостность и связи элементов конструкции нарушаются. Это связано с тем, что распределение нагрузки происходит равномерно по площади;
  • Сложности в ремонте. При серьезных деформациях единственным выходом является замена узла.

Основные неисправности и проблемы, связанные с лонжеронами, способы устранения

В процессе эксплуатации возможны следующие проблемы:

  1. Деформация (искривление) по причине воздействия нагрузок длительные периоды времени. Стоит помнить, что лонжероны выполнены из металла, который со временем устает и повреждается.
  2. При попадании в аварию возможно сильное повреждение детали. В таких ситуациях многие параметры авто нарушаются. Так, при аварии возможно смещение подвески или силового узла по отношению к кузовной части, изменение местоположения крыльев или дверей, деформация геометрии кузова, возникновение явных трещин с наружной части и так далее.

При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.

Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.

Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.

Возможность ремонта зависит от степени деформации:

  • При минимальном повреждении узел вытягивается на специальном стенде, после чего проверяются параметры детали;

  • При серьезной деформации лучший вариант — замена. Если же пытаться внести исправления в искаженную деталь, то возможно изменение структуры и снижение прочности конструкции. Итог — ухудшение характеристик кузова.

Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.

Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности.

С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.

Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.

Читайте также:

Итоги

Лонжерон — важный элемент конструкции, от которого зависит надежность и устойчивость кузова к деформациям.

Если говорить в общем, то от целостности и качества детали зависит безопасность движения в целом.

Вот почему для данного узла так важен периодический осмотр, ремонт или замена в случае повреждения.

Лонжероны автомобиля (передние и задние), что это и для чего они нужны


Что такое лонжерон? Какие последствия ждут автомобиль, если лонжерон «устанет» или «уйдет»? Может ли он лопнуть? Как выглядит? И, в конце концов, где находится этот элемент автомобиля? На все эти вопросы мы ответим в этой статье, при чем сделаем мы это так, чтобы понятно было всем водителям.

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно.

Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.


Лонжероны – это неотъемлемая часть любого авто, независимо от типа кузова. На фото вы можете посмотреть наглядно, где они находятся. Что касается материала, то чаще всего изготавливается из титановых или алюминиевых сплавов для кузова  автомобиля, а также из композитных слоев. Основное сечение в детали – это швеллер (выглядит как П-образное сечение) – в самых нагруженных местах сечение увеличивается.

Особенности конструкции

Итак, мы разобрались, что лонжерон представляет собой простую трубу с прямоугольным сечением. В зависимости от задумки инженеров, они:

  • находятся спереди и сзади автомобиля.
  • проходят по все длине конструкции корпусы.


Из-за того, что на лонжероны постоянно давят различные силы, они должны выдерживать серьезные нагрузки: сюда входят вес мотора, вес людей в авто, а также масса других автомобильных деталей. Также на данную деталь постоянно действует ударная нагрузка, которая передается от автомобильных колес во время езды.

Если вы посмотрите на фото автомобиля изнутри, то увидите, что лонжерон выглядит как лестничная рама, похожая на букву «П», в том числе и задний. Лестничная рама обычно используется для внедорожников, кроссоверов, а также для грузовых авто. Легковушки чаще всего оснащены несущей конструкцией корпуса.

Задачи лонжеронов

Лонжерон в легковом авто  служит в качестве усилительной детали для днища кузова, брызговиков и пола багажного отделение. У больших автомобилей он выступает в роли главного силового элемента корпуса. Кроме усиливающей задачи, передний лонжерон работает как дополнительные амортизаторы – располагается в зоне поглощения деформации. Ведь для того, чтобы часть кузова автомобиля, где находятся люди, получала наименьшие удары при движении, нужно смягчить удар – и этот удар на себя берет передний лонжерон.

Чтобы вибрация равномерно распространялась по кузову, в его передних частях инженеры создают «деформируемые» зоны. В продольном направлении они имеют слабую силовую структуру.
Сейчас производители легковых автомобилей стараются сделать его как можно тоньше: толщину сечения или стенок уменьшают, создают специальные отверстия в самых «безопасных» местах, куда поступает меньше нагрузки. Также конструкторами используются складки при штамповке деталей. Они нужны для того, чтобы во время аварии лонжерон сложился в гармошку, а не переломился. При столкновении лонжероны берут основной удар на себя, из-за чего часто деформируются. Но такая жертва оправдана: за счет поглощения кинетической энергии уменьшается сила удара по салону. В грузовых авто страдают и задние лонжероны и передние.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.


Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.
Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.


При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.
