Ми 28нэ: На что способен ударный вертолет Ми-28НЭ «Опустошитель»

0
На что способен ударный вертолет Ми-28НЭ «Опустошитель»
В рамках работы международного военно-технического форума «Армия-2018», который проходил в Подмосковной Кубинке с 21 по 26 августа, холдинг «Вертолеты России» впервые представил ударный вертолет Ми-28НЭ в обновленном техническом облике. Ударный вертолет Ми-28Н (экспортная версия вертолета имеет шифр Ми-28НЭ, по натовской кодификации – Havoc «Опустошитель») предназначен для огневой поддержки передовых частей сухопутных войск, мотострелковых и танковых подразделений. Вертолет отличается усиленной бронезащитой, повышенной боевой живучестью и наличием современного высокоточного комплекса управляемого и неуправляемого вооружения.
Ударный вертолет Ми-28НЭ выполнен по классической схеме. Несущий винт имеет пять лопастей с ассиметричным профилем, лонжерон и хвостовые отсеки вертолета выполнены из композитного материала. В кабине расположены рабочие места двух членов экипажа (по схеме тандем). Спереди располагается летчик-оператор вооружения, сзади – кресло командира экипажа. Вертолет Ми-28НЭ разработан и приспособлен для выполнения следующих задач: ударные и разведывательно-ударные операции; боевое сопровождение колонн; наблюдение за местностью; огневая поддержка и операции по обеспечению безопасности в городской среде; нанесение высокоточных ударов.

По бокам фюзеляжа вертолета находятся две консоли крыла с узлами подвески, на которых можно разместить несколько типов управляемого и неуправляемого вооружения, а также дополнительные топливные баки. Каждое крыло имеет две точки подвески, рассчитанные на 500 кг нагрузки, то есть на каждом крыле можно размещать до 1000 кг различного вооружения или оборудования.

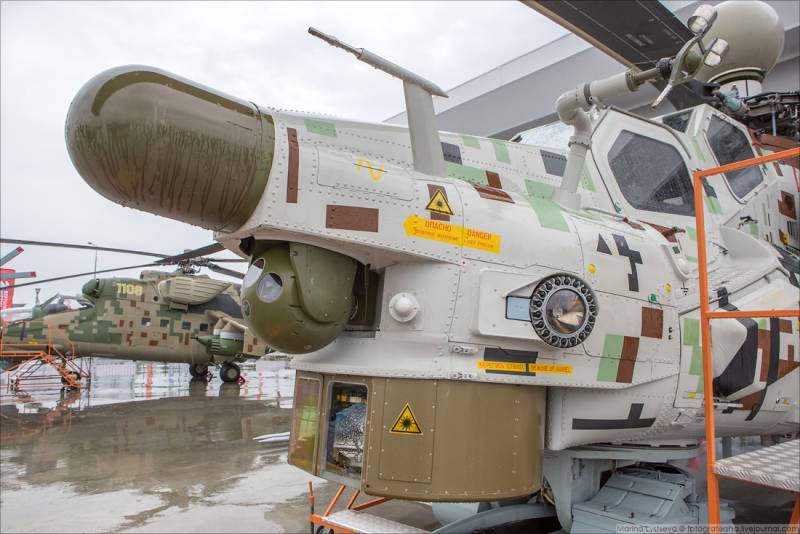

Ми-28НЭ в обновленном техническом облике, фото: fotografersha.livejournal.com

При разработке вертолета конструкторы уделили большое внимание защите экипажа и живучести машины. Так, важнейшие агрегаты ударного вертолета и проводка были дублированы и разнесены по разным бортам, важные узлы и агрегаты прикрываются менее важными. Кабина Ми-28НЭ бронированная. Лобовое стекло вертолета в состоянии выдержать прямое попадание крупнокалиберной 12,7-мм пули, а сама кабина выдерживает попадание осколков и снарядов калибром до 20 мм. Это же относится и к лопастям несущего винта, которые в состоянии выдержать попадания снарядов малокалиберной артиллерии.

Высокие боевые качества вертолетов Ми-28Н были подтверждены российскими летчиками в Сирии. «Скорость, общая надежность, реакция на органы управления – по всем перечисленным параметрам Ми-28 можно ставить оценку «отлично». Во время боевой работы как в дневное, так и в ночное время суток, имеющегося вооружения и средств обзора достаточно, для того чтобы выполнять боевую работу максимально быстро и эффективно. При этом отдельные виды вооружения позволяли совершать пуски ракет с безопасного расстояния, на котором поразить вертолет крупнокалиберным вооружением, особенно в темное время суток практически невозможно», – отметил в интервью телеканалу «Звезда» командир экипажа одного из ударных вертолетов Ми-28Н Южного военного округа. Средняя дальность пуска управляемых ракет, по словам летчиков, в условиях боевых действий в Сирии составляла 4,5-5 километров.

После того как результаты боевого применения ударного вертолета Ми-28Н «Ночной охотник» в Сирии был изучены, систематизированы и проанализированы военными и гражданскими специалистами, настала пора модернизации данной боевой машины. Именно такой модернизированный вертолет Ми-28НЭ был представлен на статической экспозиции форума «Армия-2018». В первую очередь улучшения вертолета коснулись состава его вооружения. «Опустошитель» получил новую противотанковую управляемую ракету 9М123М «Хризантема-ВМ» с двухканальной системой наведения (канал автоматического радиолокационного наведения и канал наведения по лазерному лучу). Применение данной ракеты позволяет увеличить дальность поражения бронированных целей до 10 километров. При этом вертолет также может использовать модернизированные ПТУР 9М120-1 «Атака-ВМ» с лазерной системой наведения. Добавилась и возможность использования авиационных бомб весом до 500 кг, сообщает официальный сайт холдинга «Вертолеты России».

Ми-28НЭ в обновленном техническом облике, фото: fotografersha.livejournal.com

Помимо этого модернизация Ми-28НЭ коснулась мощности двигателя и лопастей, за счет чего удалось улучшить летно-технические характеристики машины при эксплуатации в условиях жаркого климата и высокогорья, повысилась крейсерская скорость ударного вертолета и расширились возможности по выполнению фигур сложного пилотажа. Модернизированная машина штатно оснащается новыми турбовальными двигателями повышенной мощности ВК-2500-01 и новым мультициклонным пылезащитным устройством. Появление стабилизатора увеличенной площади позволяет улучшить управляемость Ми-28НМ. «Оснащение вертолета новым вооружением повысит его огневую мощь, а расширение сферы применения Ми-28НЭ сделает его еще более востребованным товаром на международном рынке вооружений», – отметил Анатолий Сердюков, индустриальный директор авиационного кластера Госкорпорации Ростех.

Помимо всего прочего обновленный ударный вертолет Ми-28НЭ получил возможность взаимодействовать с беспилотными летательными аппаратами и управлять ими дистанционно. Для этого боевая машина была оснащена специальными средствами связи, сообщают «Вертолеты России». «Постоянное совершенствование российских военных вертолетов продиктовано изменяющимися требованиями заказчиков, которым наша компания всегда стремится соответствовать. Опыт боевого применения ударных вертолетов типа Ми-28 подсказал нам дальнейшие пути развития этого проекта. Уже проведенные работы по модернизации вертолета существенно расширили возможности «Ночного охотника» и открыли новые перспективы для экспортных поставок», – подчеркнул Андрей Богинский, являющийся генеральным директором холдинга «Вертолеты России».

В числе преимуществ модернизированного вертолета Ми-28НЭ называют и устойчивость к различным боевым повреждениям, что достигается за счет использования в данной модели новейших материалов, а также грамотных конструктивных решений. Так лопасти несущего винта «Опустошителя» выполнены из композитных материалов, что позволяет безопасно завершить полет даже при попадании в них снарядов калибром 20-30 мм. А конструкция топливной системы вертолета Ми-28НЭ исключает вероятность взрыва или возгорания топлива. Немаловажно и то, что Ми-28НЭ стал одним из первых отечественных боевых вертолетов, получивших современные средства связи и цифровой комплекс бортового радиоэлектронного оборудования.

Ми-28НЭ в обновленном техническом облике, фото: fotografersha.livejournal.com

Вертолеты Ми-28НЭ и раньше пользовались спросом на международном рынке вооружений. В настоящее время данные вертолеты получает Алжир. Контракт с этой африканской страной был подписан в 2013 году. По данным российских СМИ, Алжир законтрактовал тогда 42 вертолета данного типа. Ранее в 2012 году был заключен контракт с Ираком на поставку 15 вертолетов Ми-28НЭ. С тех пор российские ударные вертолеты Ми-28Н прошли настоящее боевое крещение во время операции в Сирии, подтвердив свои высокие летно-технические характеристики в боевых условиях. Иракские вертолеты Ми-28НЭ также принимали участие в боевых действиях и иракские летчики уже оценили высокие боевые качества данного ударного вертолета – удобное управление и надежное оборудование, интуитивную систему управления вооружением. Эти же качества неоднократно отмечали и российские летчики, которые совершали боевые вылеты на вертолетах Ми-28Н в Сирии.

Специалисты отмечают, что помимо качественного улучшения для летчиков армейской авиации ВКС России, пакет расширенных боевых возможностей ударного вертолета Ми-28НЭ, который демонстрировался на форуме «Армия-2018», порадует потенциальных покупателей данных боевых машин и будущих российских партнеров в области военно-технического сотрудничества, а также военных тех стран, которые уже успели приобрести и получили в свое распоряжение «Опустошителей». Эксперты считают, что глубокая модернизация вертолетов Ми-28Н положительным образом скажется на экспортном имидже вертолета и позволит ему обеспечить технологическое превосходство над образцами иностранной вертолетной техники данного класса.

Источники информации:
http://www.russianhelicopters.aero/ru/press/news/rostec_armiya_mi28
https://tvzvezda.ru/news/forces/content/201808240804-8lze.htm
https://regnum.ru/news/2469463.html
Материалы из открытых источников

Ми-28НМ: догнать и перегнать «Апач»

«Апачи», «Тигры» и все-все-все
Сравнивать ударные вертолеты — дело неблагодарное. Одна из причин кроется в колоссальном опыте вертолетостроения. Соединенные Штаты и СССР/РФ за долгие десятилетия противостояния накопили столько теоретических и практических знаний, что представить откровенно неудачный ударный вертолет сложно. Это в общем и целом касается также большинства других вертолетостроительных стран. Остальное, как говорится, дело вкуса: кому-то нравится «Вайпер», кому-то — Ка-52. А кто-то в восторге от китайского WZ-10.

Если же максимально абстрагироваться от личных предпочтений, то нужно признать, что на данный момент самой технологически продвинутой машиной такого класса является AH-64D Apache Block III или по-другому AH-64E. Перечислять все его достоинства особого смысла не имеет: если кратко, то американцы смогли раскрыть потенциал, заложенный в Apache Longbow, почти в полной степени. Однако, пожалуй, самое интересное кроется не в самом вертолете, а в его вооружении, хотя современное оружие это, конечно, по умолчанию комплекс всего.

Новый «Апач», как и ряд других новых вертолетов США, совсем скоро получит новую ракету JAGM (Joint Air-to-Ground Missile) вместо привычного «Хеллфайра». Еще в июне 2018 года стало известно, что началось серийное производство JAGM. Боеприпас способен поражать цели на дальности до восьми километров. Его масса составляет примерно 50 килограммов. Ракета имеет усовершенствованную двухрежимную головку самонаведения: полуактивную лазерную и радиолокационную. Испытания показали, что Joint Air-to-Ground Missile надежней своей предшественницы, а еще говорят, что потом ее дальность можно будет повысить до 16 километров. Конечно, при пуске на такую дальность резко возрастут требования к бортовой электронике самого вертолета «Апач». Впрочем, у его конкурента в лице Ми-28Н тоже есть сложности: как с БРЭО, так и с вооружением.

Ми-28 как концепция

Нет ни малейшего сомнения в том, что «Ночной охотник» как платформа заслуживает высочайшей похвалы. Чисто концептуально. Самый простой пример — тандемное расположение экипажа. Что не говори, а такая схема куда более универсальна, чем схема бок-о-бок, как на Ка-52. Нужно полагать, что командиру экипажа при повороте головы лучше видеть поверхность и/или вероятного противника, нежели плечо оператора (впрочем, опять же, сколько людей, столько и мнений).

В целом Ми-28 — потенциально лучший ударный вертолет РФ. Но есть, как говорится, нюансы, о которых мы упомянули выше. Один пример. Как известно, экс-главкома ВКС Виктора Бондарева после своей отставки «потянуло» на откровенные высказывания. «Электроника провальная: ничего летчик не видит, ничего летчик не слышит. Эти очки, которые надевают, они называют «смерть пилотам». Небо безоблачное — все нормально, а если какая дымочка — три дня с красными глазами ходят», — заявил военный в ноябре прошлого года. Эта оценка касалась не сырых машин первых партий, а вполне себе крупносерийного Ми-28Н, у которого, по идее, должны были выявить все (ну или почти все) детские болезни. Хотя этот процесс, конечно, долгий и сложный, что тоже нужно понимать.

Главным же недостатком, который бросается в глаза почти сразу, является отсутствие на строевых машинах радиолокационной станции миллиметрового диапазона, как у «Апач Лонгбоу». Она дает хорошо известные преимущества по выявлению наземных целей с последующим наведением на них высокоточного оружия. При условии применения ракеты с активными радиолокационными головками самонаведения AGM-114L Longbow Hellfire РЛС позволяет реализовать пресловутый принцип «выстрелил-забыл». Без надвтулочной радиолокационной станции и передового вооружения класса «воздух-поверхность» Ми-28Н очень похож по своим возможностям на AH-64A. Главное различие кроется, пожалуй, в том, что последний построили гораздо большей серией, чем все версии Ми-28 вместе взятые.

Первый после «Лонгбоу»

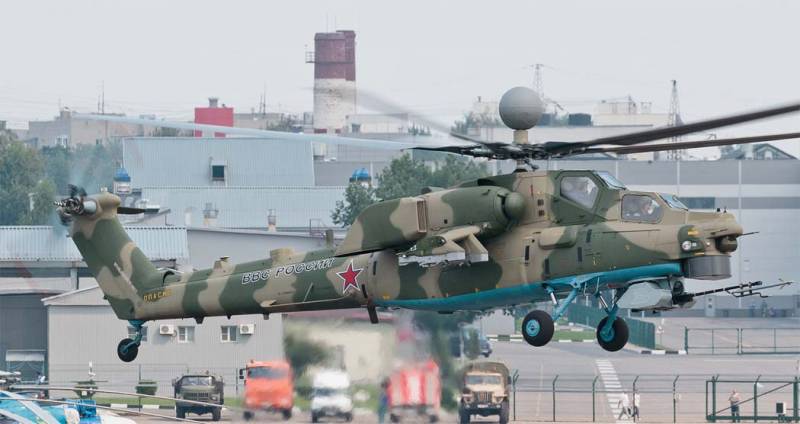

Самая технологически продвинутая и потенциально наиболее совершенная модификация Ми-28, как видим, появилась не на ровном месте. Ми-28НМ стал результатом многочисленных проб и ошибок, а также еще и ответом на достижения заокеанских «друзей». Главное, о чем нужно говорить в данном случае: перед нами не «бумажный» проект и не идея на будущее. Летные испытания нового ударного вертолета Ми-28НМ начались еще двенадцатого октября 2016 на Московском вертолетном заводе им. М. Л. Миля. Тогда в воздух поднялся первый опытный образец ОП-1. За событием наблюдал заместитель министра обороны России Юрий Борисов. Сообщалось, что первый полет Ми-28НМ прошел успешно и все системы машины работали нормально.

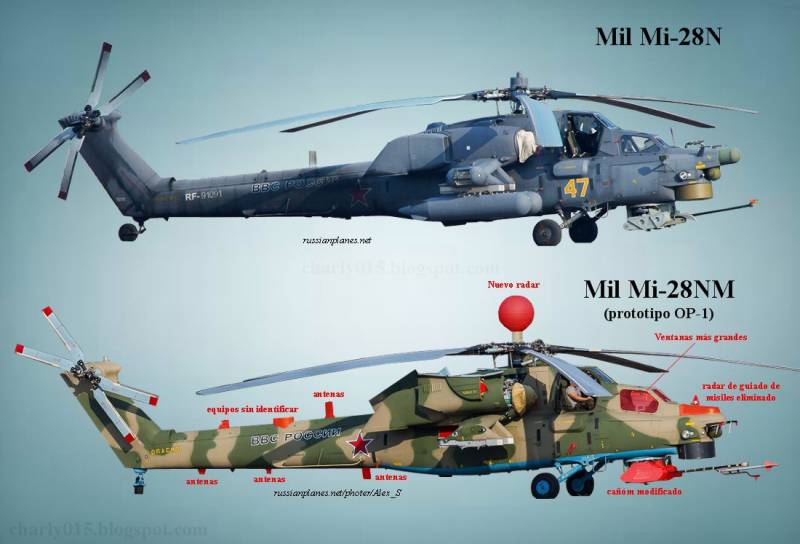

Чисто визуально главное отличие новой машины от всех предыдущих версий — «срубленная» носовая часть. Здесь есть одно важное улучшение, которое не сразу бросается в глаза. Оператор вертолета получил намного лучший боковой обзор за счет существенно измененного фонаря кабины. К слову, опыт, полученный во время работ над Ми-28УБ, не прошел даром. В передней части кабины нового вертолета установили второй комплект органов управления, что, безусловно, дает новые возможности: как в плане подготовки экипажа, так и по части повышения живучести боевой машины в реальном бою. Еще один хороший момент. В рамках проекта Ми-28НМ ранее предложили использовать новые двигатели ВК-2500П-01/ПС, которые можно выпускать силами российской оборонки и которые отвечают основным требованиям модернизации.

Самое же важное улучшение касается все той же надвтулочной радиолокационной станции. Она (возможно, в виде макета) присутствует на опытном образце ОП-1. Во всяком случае, ранее было заявлено, что планируется штатная установка надвтулочной РЛС типа Н025. По имеющимся данным, она достаточно чувствительна, чтобы обнаружить маленький БПЛА на удалении 20 километров. Сообщалось, что радар позволяет экипажу сопровождать до десяти целей и на две из них наводить оружие. Считается, что российские сенсоры такого типа способны обнаружить движущуюся цель типа «танк» на дистанции порядка 20-25 км. Также важна сама теоретическая возможность применять ракеты с радиолокационной системой наведения, что должно обеспечить вертолету предельную скрытность. Ради интереса, можно посмотреть фото, где видно, что от «Апача», который находится в укрытии, «торчит» лишь надвтулочная РЛС.

И тут начинается самое интересное. Есть ли у России ракеты, которые можно было бы сравнить по своим возможностям с JAGM? Ну или хотя бы с AGM-114L Longbow Hellfire? «Штурмами» и «Вихрями» с лазерной системой наведения, ограничивающей летчику пространство для маневра после пуска, никого не удивишь. Про «Гермес-А», который позиционировался чуть ли не как чудо-оружие, подозрительно давно почти ничего не слышно. Стоит, впрочем, напомнить. Дальность действия этой ПТУР должна составлять примерно 15 километров. Производитель заявляет оптико-электронную систему c оптическим захватом и сопровождением цели с управлением полета ракеты по лазерному лучу. В общем, есть задатки принципа «выстрелил-забыл», но пока все очень туманно.

Имеется альтернатива. В августе 2018 года в Москве проходил Международный военно-технический форум «Армия-2018». Там АО «Вертолеты России» представило модифицированный вариант экспортного Ми-28НЭ, оснащенного дальнобойными противотанковыми управляемыми ракетами 9М123М «Хризантема-ВМ» с двухканальной системой наведения — по лазерному лучу и радиоканалу. Здесь будет уместно вспомнить одно заявление 2016 года. «Мы проводим модернизацию ракет «Атака» и «Хризантема» для обеспечения более высокой дальности обнаружения, захвата и уничтожения целей специально для Ми-28НМ. Под новые ракеты адаптируется и комплекс управляемого ракетного вооружения на борту вертолета», — рассказал ТАСС генеральный конструктор коломенского КБ машиностроения Валерий Кашин.

Как видим, новый Ми-28НМ рискует остаться: либо а) с откровенно старыми советскими ракетами, либо б) с ПТУР, чье моральное устаревание станет ощутимым в ближайшие годы. Имеющиеся изделия, судя по всему, далеки по своим возможностям от JAGM, так что разработка принципиально новых противотанковых ракет может стать одним из приоритетных направлений в рамках увеличения боевого потенциала ударных вертолетов ВКС России.

Вертолет Ми-28НМ – не подарок!

Думал, что к теме Ми-28 не придется возвращаться, но после наказа В.В. Путина о вооружении нашей Армии вертолетами Ми-28НМ на него из либеральных СМИ посыпались хвалебные оды: летчики, радуйтесь! Всё по законам рынка: «чем товар хуже — тем красивее упаковка»!

«Ночной суперохотник» успешно испытан в Сирии

«Лучшие ударные вертолеты мира! От Ми-24 до Apache и КА-52», где «ОСНОВНЫЕ АРГУМЕНТЫ свидетельствуют    в пользу нового модернизированного вертолета МИ-28 НМ «Ночной охотник»;

«Ми» на месте: новейший ударный вертолёт скоро поступит в армию

Формально новая машина считается модернизацией Ми-28Н. Но разработчики внесли столько изменений, что получился совершенно новый «Ночной суперохотник», превосходящий предыдущий по всем параметрам. Так, у данной модели более мощные двигатели и система управления. Кроме того, вертолет обеспечивает безопасность экипажа на очень высоком уровне, аналогов которой в мире просто нет. Кабина и жизненно-важные узлы закрыты броней, способной выдержать попадание крупнокалиберных пуль. Система предупреждения об огне ПЗРК может засечь выпущенную ракету, проанализировать ее траекторию и дать рекомендации пилоту: уклониться или отстрелить тепловые ловушки. А лазерная станция подавления — увести в сторону управляемые ракеты.

Благодаря системе амортизации в шасси и креслах пилотов экипаж может остаться невредимым даже при падении машины с нескольких десятков метров. А на большой высоте в аварийной ситуации — покинуть кабину и приземлиться с парашютом. Для этого есть система отстрела боковых дверей».

«Но разработчики внесли столько изменений»?

А вот телеведущий «Звезды» в репортаже по случаю серийного выпуска Ми-28НМ сказал, что мощность двигателей ограничена до 2200л.с, а это означает, что Ми-28НМ унаследовал от «убойного» Ми-28Н (по В. Бондареву) те же ненадежные редукторы. Да и двигатель-то тот же: ВК-2500.

В оборудовании — действительно ИЗМЕНЕНИЯ!

Теперь оно у него стало современным и очень дорогим, таким дорогим, что поначалу М.О. отказалось покупать его и лишь волевым решением Президента он принят на вооружение.

Но «грош – цена» этому дорогому оборудованию, если не доработана сама конструкция вертолета! Вспомним, что в Сирии были две жестких посадки вертолетов Ми-28Н и одного Ми-24П, в которых погибли 4 высококлассных летчика, а когда вертолет падает без воздействия на него из вне, то броня ему — «как собаке пятая нога»!

Ещё был сбит вертолет Ми-35 ракетой, которая разорвалась около хвостового винта – экипаж погиб, потому что при отказавшем хвостовом винте вертолет в падении становится неуправляемым и никакое дорогущее бортовое оборудование ему уже не поможет.

Классическая схема имеет ещё одно очень слабое место — хвостовую балку!

При полетах на малых высотах (основные полеты в Сирии) вертолет становится хорошей мишенью для стрелкового оружия. Например, при стрельбе из автомата по хв. балке — перебивается управление хвостовым винтом, а сама балка при незначительном повреждении вообще может отломиться, потому что в полете тяга хв. винта создает большие: а) Момент на ИЗЛОМ; б) Момент на скручивание и + в) Момент на излом от собственного веса и веса хв. винта!

Отсюда естественный вопрос: какой был смысл в финансовых затратах на дорогостоящее оборудование вертолета Ми-28НМ, если сама классическая схема исключает нужную защищенность по причине невозможности защиты хв. балки даже от пуль стрелкового оружия, не считая самого хв. винта? Ладно, когда не было замены этим вертолетам, а сегодня имеются великолепные вертолеты соосной схемы,

которые при разрушении хвостового оперения не падают камнем вниз, а продолжают полет на скорости до 200к/ч. и уверенно производят посадку на базовом аэродроме. Больше того, в аварийной ситуации, в отличие от Ми-28НМ, у них отстреливаются не боковые двери, а лопасти несущих винтов, после чего происходит катапультирование кресел с летчиками вверх.

Ещё «АРГУМЕНТ» защищенности Ми-28НМ:

«Благодаря системе амортизации в шасси и креслах пилотов экипаж может остаться невредимым даже при падении машины с нескольких десятков метров. А на большой высоте в аварийной ситуации — покинуть кабину и приземлиться с парашютом. Для этого есть система отстрела БОКОВЫХ ДВЕРЕЙ».

Как спасает экипаж амортизация шасси — хорошо видно на фото при падении новейшего Ми-28УБ в Кореновске перед новым годом.

Теперь представьте падающий вертолет, который к тому же вращается вокруг вертикальной оси, при этом летчики отстреливают боковые двери и покидают кабину: сверху вращающийся несущий винт D=17,3м., сзади – хвостовой винт!!!

Такое впечатление, что боевые летчики вертолетов чем-то сильно провинились перед Верховным главнокомандующем и в наказание им:  Ми-28НМ?

А много ли в Армии вертолетов Ка-52 и сколько «Апачей» у американцев?

«… Армия США располагает примерно 810 единицами данного вертолета».

Ка-52 Аллигатор

«Вертолет принят на вооружение в 2011 году, на данный момент в Вооруженных силах России числится около 72 машин.

Не густо!!! По сути Правительство делает вид, что вооружает нашу Армию лучшими вертолетами мира, а по факту- очковтирательство и летчиков принуждают летать на отсталых Ми-24 … Ми-28, которых в Армии — «пруд пруди»:

 «На сегодняшний момент поставлено в войска около сотни единиц Ка-52 и более ста вертолетов Ми-28 «Ночной охотник».

Больше всего на вооружении остается вертолетов Ми-24 (620 ед.) и Ми-8 (570 ед.). Это надежные, но старые советские машины, которые вполне можно будет использовать еще некоторое время после минимальной модернизации» (Военно-воздушные силы ВВС России 2019: история и состав 30.04.2019 (militaryarms.ru).

Вот и модернизация: «Генеральный директор холдинга «Вертолеты России» Андрей Богинский заявил, что в России провели модернизацию ударного вертолета Ми-24. По его словам, теперь его срок эксплуатации увеличен до 45 лет, в то время как раньше он составлял 30 лет» (gazeta.ru 02.07.2019).

Больше того, была попытка вообще прекратить выпуск выдающихся вертолетов Ка-52 в пользу Ми-28НМ и лишь митинги рабочих завода, выпускающего Ка-52, вынудили правительство Путина-Медведева прекратить увольнения этих рабочих с обещанием продолжить выпуск «Аллигаторов».

Соосные вертолеты не только надежнее и безопаснее классической схемы, но имеют и ряд других очень важных преимуществ в сравнении с классическими, о чем и поведали летчики, летавшие на тех и других типах.

«Вертолет для морпехов» (Авиация и время, № 5 2012, С Дроздов, А. Бондарев)

На Ка-29 «Также возможны взлеты и посадки с попутным ветром до 20 м/с (ранее – не более 10 м/с). Их распространили и на вертолеты Ка-27.  Отдельные представители военного руководства стали предлагать принять Ка-29 (боевой вертолет) на вооружение Армейской авиации в качестве переходного типа к Ка-50. Но все же соосный винт сильно смущал большинство генералов, и в конечном итоге Ка-29 в Афганистан не попал.

Кавказская зима добавляла свою долю опасностей, особенно при пилотировании на предельно малых высотах. Частые туманы закрывали перевалы, и тогда летать приходилось по ущельям. В этих условиях схема с соосными винтами показала свою высокую эффективность, что отметил командир группы после первого же вылета: «В горах надо летать только на таких вертолетах». Действительно, отсутствие хвостового винта существенно ОБЛЕГЧАЕТ ПИЛОТИРОВАНИЕ при опасных порывах бокового ветра, которые в стесненных горных условиях представляли особую угрозу.

Интересным представляется сравнение Ка-29 с аналогичным по назначению армейским вертолетом Ми-24. Как отметил летчик 696-го полка О.Н. Мягков, «на Ка-29 подкупали обзор при заходе на площадку, отсутствие хвостового винта, меньшие габариты. …Эргономика кабины была лучше, чем на Ми-24: управление вооружением – под левой рукой рядом с ручкой «шаг-газ», поиск цели вместе со штурманом (пальцем можно показать), все управление навигацией и запуском-остановом под правой рукой – не надо никуда разворачиваться, наклоняться».

Отсутствие затрат мощности на компенсацию реактивного момента несущего винта (НВ) давало камовской машине очевидное преимущество перед созданным по классической одновинтовой схеме Ми-24. При близких взлетных массах и одинаковой мощности силовых установок у «двадцать девятого» более высокий коэффициент полезного действия НВ, который составляет 0,65-0,70, а у вертолетов с рулевым винтом – лишь 0,50-0,60. На соосном вертолете вся мощность двигателей идет на вращение несущих винтов и создание подъемной силы, при этом реактивные моменты винтов взаимно уравновешены. На Ми-24 до 12% мощности расходуется на привод рулевого винта.

Ка-29 обладает возможностью совершать педальный (плоский) разворот в широком диапазоне скоростей полета. Он способен сохранять неизменной высоту полета при выполнении вращения вокруг вертикальной оси. Это особенно важно для обеспечения безопасности боевого маневрирования на предельно малых высотах и над препятствиями. Такой боевой маневр обеспечивает Ка-29 существенное преимущество перед Ми-24 и позволяет в кратчайшее время занять выгодную позицию для атаки наземных и надводных целей с сохранением высоких точностных характеристик жестко закрепленного оружия. Кроме того, применение плоского разворота значительно сокращает величину сближения с противником при выходе из атаки. Маневренность Ка-29 при выполнении педальных разворотов сохраняется от уровня моря до статического потолка 3700 м, тогда как Ми-24 с рулевым винтом на своем статическом потолке 2000 м способен только зависнуть без выполнения разворотов.

Для выполнения энергичных разворотов на любой угол в режиме висения Ка-29 требуется значительно меньшее пространство, ведь сам он мал, а вращение происходит вокруг оси вращения НВ. Благодаря незначительному удалению кресла летчика от оси НВ, у пилота Ка-29 не возникает чувство дискомфорта даже при вращении машины с предельными угловыми скоростями.

Сама природа соосной схемы обеспечила Ка-29 низкий уровень вибраций. Это достигается в результате суммирования колебаний верхнего и нижнего винтов таким образом, что максимумы амплитуд вибраций одного с некоторым сдвигом совпадают с минимумами другого. Кроме того, на соосном вертолете отсутствуют низкочастотные поперечные вибрации, приводящие к колебаниям головы пилота, которые на Ми-24 создает рулевой винт. Именно из-за этого на Ка-29 меньше ошибка в прицеливании. Благодаря достоинствам соосной схемы на «двадцать девятом» удалось разместить и успешно применять лазерный дальномер с неподвижной осью визирования. В то же время на Ми-24 пришлось использовать угломестный, значительно менее точный способ измерения дальности до цели.

Кроме того, благодаря аэродинамической симметрии соосной схемы, у Ка-29 отсутствует кренение во всем диапазоне скоростей полета, характерное для Ми-24. При выполнении маневрирования, в процессе разворотов, вертолете рулевым винтом подвержен скольжению из-за наличия неуравновешенной тяги рулевого винта. Данный паразитный эффект на соосном вертолете отсутствует, что также обеспечивает повышенную точность прицеливания на Ка-29.

Как вспоминает Н.Г. Рыжков, ему довелось даже «повоевать» против Ми-24. «В 1987-89 гг. на полигоне Чауда с таким же по уровню подготовки летчиком-испытателем из Москвы мы провели воздушный бой с фиксацией прицела на фото. Я в перекрестии прицела Ми-24 только мелькал, а, поставив свою машину в режим «плоский разворот-боковой вираж-воронка с кабрирования или пикирования», мне не составляло никакого труда до 10 секунд удерживать Ми-24 в перекрестии прицела С-17 с лазерным определением дальности и автоматической отработкой упреждения для стрельбы из пушек… Штурман мог работать как ПТУрами, так и пулеметом».

Авторы и редакция выражают глубокую признательность за помощь в работе над монографией летчикам 344-го ЦБПиПЛСВ.Л. Гамелько. О.Н. Мягкову, летчику 710-го ОКПЛВП и и 555-го ОПВЛП А. А. Седакову и Заслуженному летчику- испытателю СССР Н.Г. Рыжкову».

Факты из Афганской войны..

«Согласно общепринятым данным, в ходе Афганской войны 1979—1989 гг. советская авиация потеряла 332 или 333 вертолёта[1][2]. Эти цифры относятся к ВВС 40-й Армии и не включают потери авиации пограничных войск и Среднеазиатского военного округа, а также вертолётов советского производства из состава авиации сухопутных войск ВС ДРА и других национальных министерств и ведомств (которые в иностранной прессе так же отнесены к «советским»).[3] Если учесть, что авиация пограничных войск потеряла 62 вертолёта[4], то общие потери советских вертолётов достигают 400 единиц (Материал из Википедии — свободной энциклопедии).

«Так, безвозвратные потери Ми-24 и Ми-8 в Афганистане за счет боевого поражения хвостовых частей планеров составляют примерно третью часть от общего числа погибших вертолетов. Сюда входят также потери, связанные с задеванием рулевыми винтами за препятствия и их последующим разрушением при боевом маневрировании вблизи преград на малых высотах полета».  (Сравнение Ан-64 и Ка-50. Журнал ОВЭ=RAF).

… «третью часть от общего числа погибших вертолетов». что от 332 составляет ~110 вертолетов, или половина от 222 сбитых противником! И в каждом по 2-3 летчика, получается, что хвостовой винт добавил к сбитым еще половину! К сожалению этот трагический результат заложен в самой классической схеме и это ФАКТ!

Странно и непонятно, что такого разительного преимущества соосников над вертолетами с хв. винтом не понимает Верховный главнокомандующий В.В. Путин?

Или не хочет понимать? Ведь на Дальнем Востоке, будучи Премьер-министром, он лично восхищался пилотажем вертолета Ка-50 и «Вот как В. Хорев передает впечатление премьера, лично поздравившего пилота сразу же после приземления вертолета:

Даже по лицу Владимира Путина видно было, что он по достоинству оценил нашу машину. А сказал он коротко: “Вот это техника — дух захватывает!” («Черная акула» ныряет в Чечню – VladNews 1999г), но став Президентом – снимает его с вооружения в пользу неуклюжего, да еще и ненадежного Ми-28Н!

И ещё. Если бы в Афгане вместо Ми-24 запустили на боевую работу Ка-29, то из вышеназванных 110 вертолетов летчики были бы живы и очень многие продолжали бы воевать до конца войны!

К долгожительству Ми-24: «Главком советских ВВС Павел Кутахов, рассудив, что никакие модернизации Ми-24 уже не помогут, инициировал создание боевого вертолета нового поколения. 16 декабря 1976 года появилось закрытое совместное постановление ЦК КПСС и Совмина СССР № 1043-361 о разработке перспективного боевого вертолета» (Реквием по Ми-28Н: почему падают российские боевые… ru.krymr.com), что относится и к очередной модернизации Ми-24: Ми-28НМ.

И, между прочим, новость: «МОСКВА, 3 фев — РИА Новости. Минобороны РФ до 2027 года рассчитывает получить 423 современных вертолета, в их числе 96 ударных Ми-28НМ, сообщил заместитель министра обороны Алексей Криворучко. Ранее Криворучко сообщал, что военное ведомство заказало 98 вертолетов Ми-28НМ, два вертолета установочной партии уже переданы Минобороны. Об этом сообщает «Рамблер».

В России на замену Ми-28Н  поставляют «суперсовершенный» Ми-28НМ.

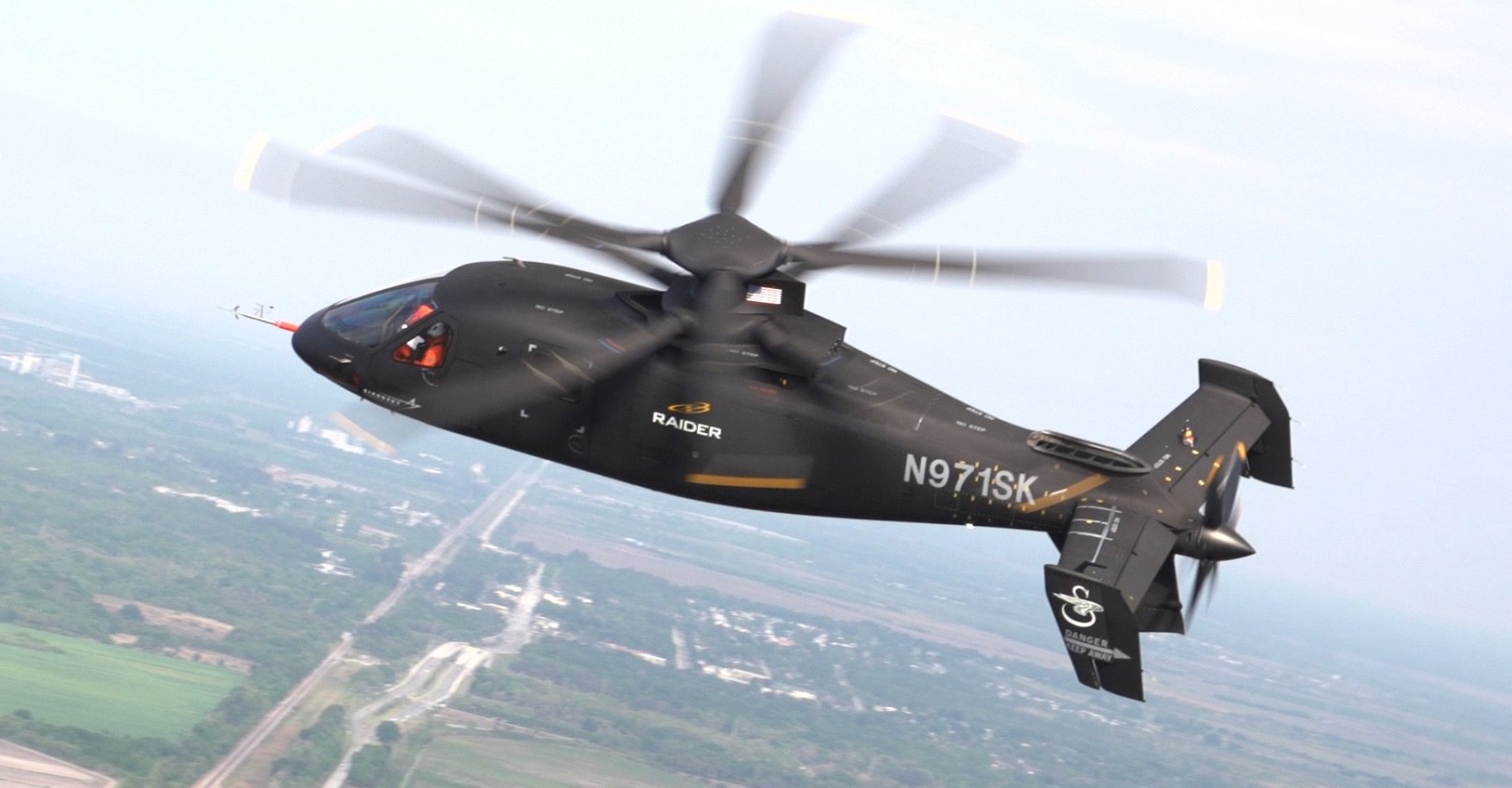

В США «Апач» не стали совершенствовать до «АпачНМ», а готовят высокоскоростной соосный S – 97 Райдер, который давно проходит летные испытания в воздухе.

Еще один: транспортно- десантный соосный высокоскоростной SB>1.

«Скоростной вертолет SB>1 испытали с убранным шасси и разогнали до 130 узлов.  4 февраля 2020

Масса скоростного вертолета составляет 13,6 тонны. Он может развивать скорость до 250 узлов и перевозить 12 человек десанта. Машина построена по соосной схеме с хвостовым толкающим винтом».

Схема обоих вертолетов скопирована с нашего Ка-92,   работы над которым заморожены филологами, социологами, финансистами и подобными им руководителями нашей Авиации!

Виталий Беляев, специально для Avia.pro

ударный вертолет, ночной охотник, технические характеристики (ТТХ), вооружение, грузоподъёмность

Российский ударный вертолет Ми-28 выполнил первый взлет еще в эпоху расцвета СССР, но в серию попал в 2005 году. Машина предназначена для участия в активных боевых действиях против бронетехники и живой силы вероятного противника в условиях плохой видимости, а также в ночное время. Вооружение вертолета позволяет вести борьбу с воздушными целями, движущимися с небольшими скоростями полета.

По классификации НАТО машине Ми-28 присвоили код Havoc (Опустошитель), что в полной мере олицетворяет способности вертолета. Среди российских летчиков машину называют «летающий танк».

История создания

В годы Великой Отечественной войны большую роль стала играть штурмовая авиация. Опробованные в ходе боевых действий самолеты продолжили совершенствоваться и в послевоенное время. Вплоть до конца 50-х годов костяк советской штурмовой авиации составляли машины Ил-10, хотя уже существовали серийные вертолеты, способные нести боевую нагрузку.

Ми 28Н Ночной Охотник Фото

В начале 60-х годов в производство пошла машина Ми-8, оснащенная газотурбинными двигателями. Из-за этого высвободилось значительное число вертолетов Ми-4 с поршневой силовой установкой, на базе которых появились боевые Ми-4АВ. Именно этот вертолет стал фундаментом для создания полноценного армейского Ми-24.

При выдаче технического задания на эту машину оговаривалась необходимость постройки штурмовой версии, обладавшей увеличенной скоростью полета. Именно это задание, увидевшее свет в 1968 году, и является стартом биографии вертолета Ми-28.

Разработка Ми-28 началась только через два года, проект получил рабочее название «изделие 280».

На начальных этапах рассматривался вариант двухвинтовой компоновки, с разнесенными в поперечной плоскости винтами. Подобная конструкция обеспечивала значительный вес боевой нагрузки и возможность использования катапультируемых кресел пилотов. Но изменение тактики использования вертолетов поставило на наработках жирный крест.

Обновленная концепция предусматривала полет в режиме огибания поверхности и нанесение ударов с небольших высот, что вынудило отказаться от катапультируемых кресел. Вместо этого стали использоваться усиленные стойки шасси, допускавшие посадку с высокой вертикальной скоростью. Параллельно с КБ Миля свой проект разрабатывали сотрудники КБ Камова. В машине предполагалось использование соосного винта и одноместной кабины.

Официальный конкурс на создание вертолета объявили в 1976 году, к участию привлекались КБ Миля и Камова. Невооруженный прототип Ми-28 впервые взлетел осенью 1982 года. Второй экземпляр испытывался с вооружением. По результатам полетов был получен ряд замечаний, в результате чего появилась серия прототипов под обозначением Ми-28А. Машины демонстрировались на ряде выставок и принимали участие в учениях.

Из-за сложной ситуации в стране доводка вертолета затянулась, и первый годный к производству вариант Ми-28Н показали только летом 1996 года. Официальные испытания стартовали в 2005 году, а завершились спустя три года. В 2009 году машину официально приняли на вооружение, хотя заказ на 67 вертолетов Министерство Обороны разместило еще в 2005 году.

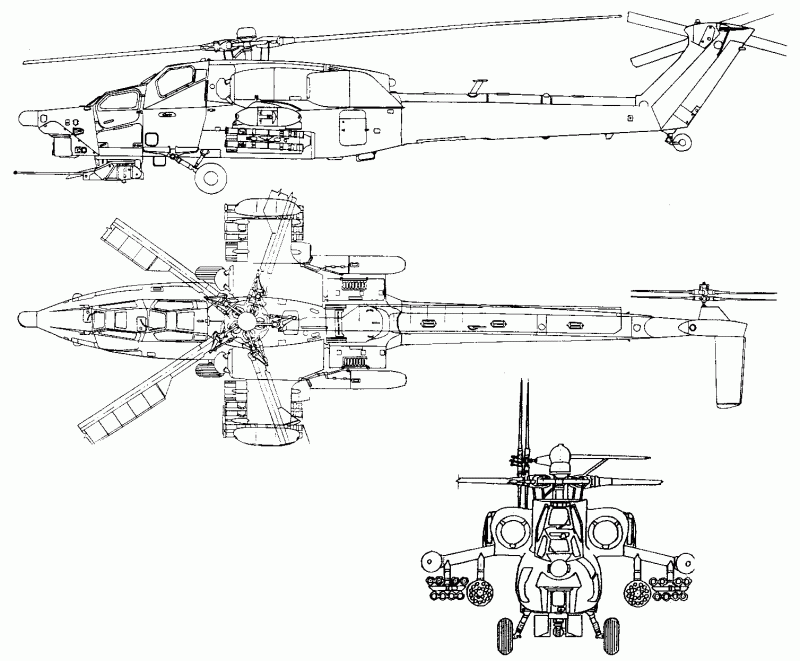

Описание конструкции

Боевой вертолет Ми-28 имеет классическую компоновку с одним несущим винтом и неубирающимися опорами шасси. Фюзеляж имеет смешанную конструкцию, выполнен из легких сплавов на основе алюминия и композитов, соединенных сваркой, склеиванием и клепкой. Конструктивно фюзеляж машины разбит на переднюю и центральную части, а также балку киля и хвоста. Соединения разъемные, чем обеспечивается ускоренный ремонт техники.

Экипаж машины расположен в носовой секции в двух разделенных кабинах.

Спереди установлено место штурмана, позади – пилота. Кресла экипажа оснащены амортизацией и преднатяжителями ремней безопасности. Между кабинами имеется алюминиевая защитная переборка. Металлические части кабин прикрыты титановыми и керамическими пластинами.

Для установки элементов брони на вертолете Ми-28 применен клей. Остекление выполнено из силикатного многослойного бронестекла. Защита выдерживает удары снарядов калибром до 23 мм, а также бронебойных пуль из крупнокалиберного пулемета (кроме боковых стекол). Для обеспечения аварийной высадки из кабин имеются надувные трапы, исключающие удары людей о стойки шасси.

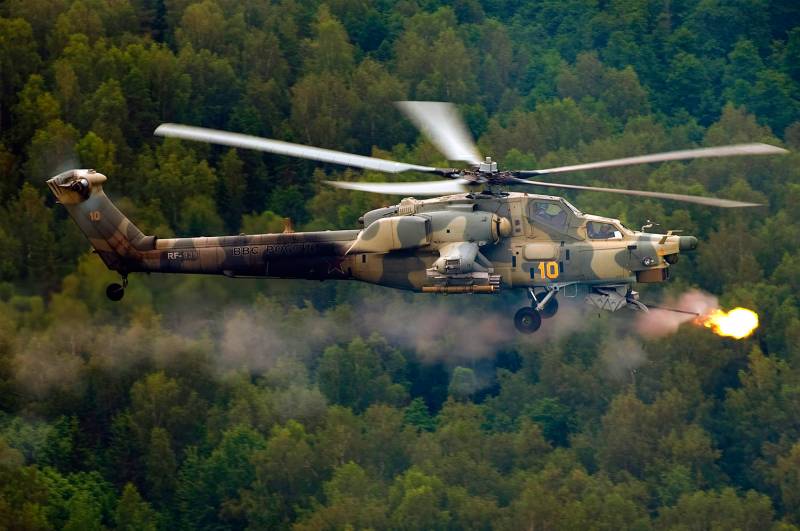

Ми-28Н

Под носовой частью вертолета Ми-28 установлен прицельный модуль и 30 мм пушечная установка 2А42 с боекомплектом 250 выстрелов. Станция оснащена лазерным измерителем расстояний и целеуказателем с выводом данных на экраны в кабине летчика. Часть электроники прицельной станции и пилотажного оборудования размещена под полами кабин экипажа.

Хвостовая балка Ми-28 приспособлена для установки радиооборудования, а также для перевозки различного аэродромного оснащения. Допускается перевозка трех человек. Безопасность перелета обеспечена невозможностью контакта балки и лопастей несущего винта. Килевая балка машины оборудована хвостовым винтом и стабилизатором с управляемой плоскостью. Приводы управления тросовые, проложены внутри балок.

По бокам фюзеляжа смонтировано крыло с размахом 4880 мм, оборудованное четырьмя пилонами для боевой нагрузки или топливных баков.

Крыло Ми-28 имеет кессонную схему с частичным использованием композитных материалов. В конструкции имеется пиропатрон, отстреливающий плоскость. Подобные действия выполняются при покидании экипажем машины на большой высоте.

На машинах под крыльями может устанавливаться вооружение:

  • неуправляемые ракеты типов С-8 или С-13;
  • противотанковые управляемые ракеты комплексов «Штурм» или «Атака»;
  • ракеты класса «воздух-воздух» типа «Игла-В»;
  • контейнеры с 30 мм пушкой НППУ-28, пушка может дистанционно управляться летчиком;
  • контейнеры для перевозки грузов или для постановки минных преград.

Силовая установка ранних машин Ми-28 состоит из двух турбовальных двигателей ТВ3-117ВМА с автоматической регулировкой мощности. Дополнительно применяется система впрыска воды, обеспечивающая работу установки в момент запуска неуправляемых ракет. Впоследствии на вертолет установлены российские моторы ВК-2500, созданные на базе предшественника.

Двигатель ми 28

В моторном отсеке установлен дополнительный двигатель, приводящий компрессор. Сжатый воздух необходим для пуска основных двигателей. Топливные баки расположены в центральной секции, оборудованы системой заполнения пенополиуретаном по мере выработки топлива. На вертолете применен 5-лопастный несущий винт и 4-лопастный рулевой. Для изготовления лопастей применены композитные материалы, выдерживающие попадание 23 мм снаряда.

На вертолетах Ми-28Н применена радиолокационная станция (установлена выше несущего винта), обеспечивающая обнаружение целей на дистанциях до 20 км и позволяющая выполнять полет с огибанием рельефа местности.

Питание бортовой электроники машины обеспечивают два генератора, установленных на двигателях. Там же размещены гидравлические и пневматические компрессоры.

Модификации и боевое применение

Название Ми-28 имели первые два прототипа, созданные в рамках «проекта 280». С учетом результатов испытаний и замечаний заказчиков на свет появился «проект 286». Машины обозначались как Ми-28А и были оснащены газовыми турбинами ТВ3-117 и видоизменными винтами.

В серию вертолет не попал, поскольку не отвечал требованиям эксплуатации в ночное время. На основе 28А была разработана версия Ми-28Л, предназначенная для ВВС Ирака. Машина создавалась в 1990 году, но из-за изменившейся ситуации дело не дошло даже до постройки прототипа, хотя предполагалось изготовление машин по лицензии.

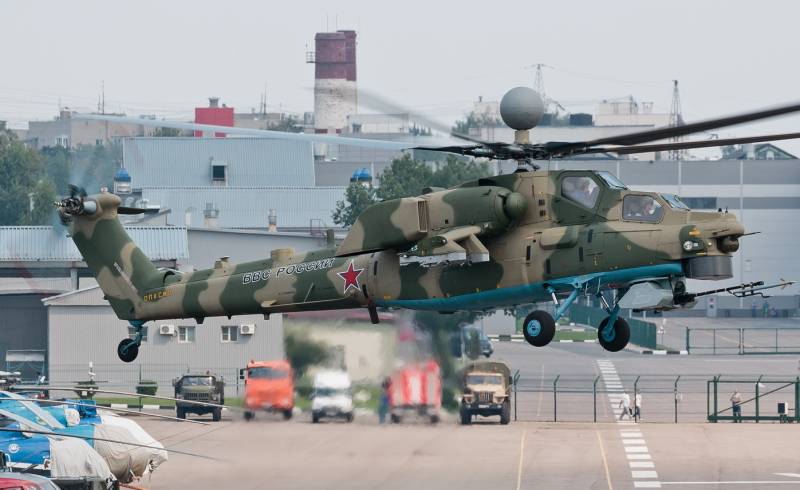

Ми-28НМ

Первый по настоящему серийным вариантом стал Ми-28Н, запущенный в производство только в 2006 году. «Ночной охотник» комплектовался улучшенной трансмиссией на основе редуктора ВР-29, а также модернизированным бортовым оборудованием.

На борту установлена специальная станция ночного видения, обеспечивающая обнаружение подвижных целей на дистанциях до 10 км. К 2018 году российские ВВС получили не менее 108 экземпляров Ми-28Н, из которых 5 машин разбито полностью или частично. Жертвами происшествий стали 4 человека.

Для поставок на экспорт предназначен вариант Ми-28НЭ.

Партия машин была поставлена в Ирак и Алжир (15 и 2 вертолета соответственно). Предполагалась поставка техники в Индию, но заказчик забраковал предложенные образцы и контракт расторгли. Обучение пилотов предполагается вести на вертолетах Ми-28УБ, оснащенных дублированным управлением.

Характерной особенностью учебных машин является полностью сохраненный боевой потенциал. Разработка модификации началась в 2010 году, заводские тесты завершились только в прошлом году. В 2018 году ожидается поставка первой партии машин (24 вертолета).

В 2009 году стартовали работы по созданию усовершенствованной версии Ми-28НМ. На вертолете применена новая радиолокационная станция с расширенным радиусом действия. Для повышения надежности использовано дублирующее управление. Первый тестовый полет состоялся летом 2016 года. В настоящее время ведется доработка машины.

Ми-28НЭ

Из-за сравнительно недавнего поступления вертолетов на вооружение, их боевое применение носит ограниченный характер. Единственным конфликтом, в котором официально задействованы ударные вертолеты Ми-28Н, стала война в Сирии.

Первые машины поступили в Авиационную группу ВВС России осенью 2015 года.

Техника принимали участие в освобождении ряда городов от подразделений террористов. В апреле 2016 года была зарегистрирована первая потеря – вертолет был разбит из-за ошибки пилота. Весь экипаж погиб.

Летные и технические характеристики в сравнении с зарубежными аналогами

В таблице приведено сравнение основных технических характеристик российского вертолета Ми-28Н и американских аналогов.

Отечественная техника имеет наибольший взлетный вес среди конкурентов, что является объектом критики.

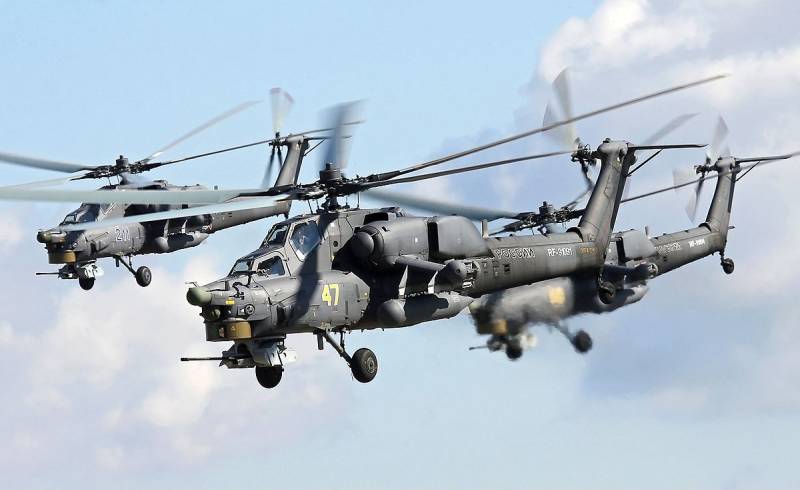

Ми-28Н Ночной Охотник

С другой стороны, вертолет позволяет нести максимальную боевую нагрузку, что является плюсом в боевых действиях. Но для маневренных полетов и контртеррористических операций машины Ми-28Н подходят мало. Американский аналог AH-1Z имеет заметно большую скорость полета, но заметно отстает по боевому радиусу.

 Ми-28НAH-64DApache LongbowBell AH-1Z Viper
Длина, мм170101773017800
Высота, мм382040504370
Диаметр несущего винта, мм172001463014630
Масса взлетная (допустимая), кг1170080068390
Запас топлива, л350046411561
Модель двигателяТВ3-117ВМАGeneral Electric T700-GE-701CGeneral Electric T700-GE-401C
Мощность установки, л.с.332028342680
Максимальная скорость, км/час324276411
Дальность полета, км500480231
Потолок, м570044656100
Экипаж, чел222
Вооружение1*30 мм 2А42, до 1605 кг боевой нагрузки1*30 мм М230, до 771 кг боевой нагрузки1*20 мм М197, 6 точек подвески

Вертолет Ми-28 относится к числу машин, способных выполнять некоторые фигуры высшего пилотажа. К их числу относится мертвая петля, иммельман и бочка. Конструкция несущих винтов и систем управления позволяет выполнять движение вбок или назад со скоростью до 100 км/ч.

МИ-28 в небе

Огромным плюсом российских вертолетов является возможность перевозки транспортными самолетами.

Несмотря на недостатки, вертолет Ми-28Н постепенно поступает на вооружение российской армии.

Доработка вертолетов ведется заводом в сложной обстановке, без государственной поддержки. Из-за этого предприятие испытывает трудности с выходом на внешние рынки, поскольку заказчики требуют полностью готовую и проверенную в реальной эксплуатации машину.

Без активной поддержки дальнейшее развитие зайдет в тупик, а ведь Ми-28Н является уникальной боевой машиной, способной вести автоматический полет с огибанием рельефа и поддержанием высоты полета в интервале 5…15 м. На подобное не способна ни одна другая винтокрылая машина.

Видео

Как создавался Ми-28 «Ночной охотник»

Ми-28Н «Ночной охотник» (по натовской кодификации Havoc, «Опустошитель») — российский ударный вертолет производства ПАО «Роствертол», входящего в холдинг «Вертолеты России». Представляет собой современный боевой вертолет, основным предназначением которого является поиск и уничтожение танков, бронированной и небронированной техники противника, а также его пехоты на поле боя, помимо этого может поражать малоскоростные воздушные цели. Вертолет может использоваться в дневное и ночное время как в простых, так и в сложных метеоусловиях.
Ми-28Н официально принят на вооружение Министерством обороны России и активно поставляется в войска. По информации на 2017 год в составе ВВС России находится более 90 вертолетов Ми-28Н. Боевая машина пользуется также спросом на международном рынке. Как минимум 15 вертолетов Ми-28НЭ находится на вооружении иракской армии, ведутся поставки ударных вертолетов в Алжир, который в марте 2014 года подписал контракт на поставку 42 вертолетов Ми-28НЭ. Вертолеты уже успели поучаствовать в боевых действиях, российские применялись против террористов, находясь в составе Авиационной группы ВВС России в Сирии, иракские использовались в боях с террористами «Исламского государства» (ИГ, террористическая организация, запрещена в России) на территории Ирака, в частности достаточно широко использовались во время операции Фатах (наступление на Мосул).

Свой первый полет ударный вертолет Ми-28 совершил 35 лет назад, это произошло 10 ноября 1982 года. Впоследствии на его базе был создан вертолет Ми-28Н, принятый на вооружение в 2009 году. Его серийное производство началось в России в 2006 году в Ростове-на-Дону на заводе ПАО «Роствертол». Согласно государственной программе вооружений до 2020 года российская армия должна получить порядка 200 вертолетов Ми-28Н.

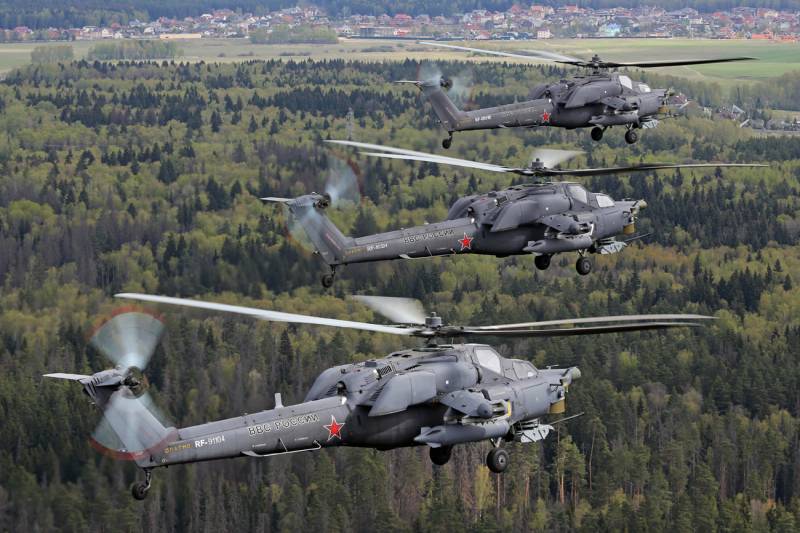

Пилотажная группа «Беркуты» на Ми-28Н


Вертолет Ми-28 отличается выдающимися летно-техническими характеристиками. Он в состоянии выполнять такие фигуры высшего пилотажа как: петля Нестерова, бочка, переворот Иммельмана, полет боком, полет назад. Неслучайно с 2012 года вертолеты Ми-28Н используются пилотажной группой российских ВВС «Беркуты», группа выполняет полеты на шести строевых вертолетах данного типа.

История создания этого удивительного вертолета берет свое начало еще в 1976 году, когда Совет министров СССР принял постановление о начале работ над новым ударным вертолетом, который по своей боевой эффективности сумел бы превзойти стоящий на вооружении советский Ми-24 и американский Apache. Свои конкурсные работы представили ведущие ОКБ страны — Камова (вертолет Ка-50 «Черная акула») и Миля (вертолет Ми-28, генеральный конструктор Марк Вайнберг). В отличие от Ка-50 вертолет Миля разрабатывался в соответствии с традиционной концепцией двухместной одновинтовой машины с рулевым винтом. При этом существовало разделение функций между членами экипажа ударного вертолета: штурманом-оператором и пилотом.

Об интересных фактах появления вертолета и первых испытаниях Ми-28 журналистам ТАСС рассказал Герой Советского Союза летчик-испытатель Гурген Карапетян, который за годы своей работы освоил 39 типов вертолетов, планеров и самолетов, а с учетом их модификаций — более сотни различных летательных аппаратов. Всего он провел в воздухе более 5500 часов, совершал полеты на всех типах вертолетов, созданных ОКБ Миля, в том числе и на ударном Ми-28. Именно летчик-испытатель ОКБ Миля Гурген Карапетян и штурман-испытатель Виктор Цыганков впервые подняли новый опытно-экспериментальный вертолет в воздух 10 ноября 1982 года.


Вспоминает Гурген Карапетян: «В тот день, к сожалению, скончался Леонид Ильич Брежнев. Но несмотря на это в 11 часов утра висение вертолета состоялось. Однако уже в 12 часов полеты запретили. Во время первого полета мы взлетели, повисели в воздухе 5 минут. Поднялись сначала на один метр, потом на пять метров, совершили перемещение влево-вправо, вперед-назад, выполнили развороты с небольшой угловой скоростью, после чего произвели посадку». По воспоминаниям летчика-испытателя особенно ярких впечатлений этот полет не оставил. При этом вертолет был достаточно устойчив и очень чувствителен в управлении. Позднее в ноябре-декабре 1982 года при испытаниях летчики доходили до скорости 60 км/ч. После первых полетов все материалы по ним и расчетные материалы ОКБ Миля были представлены на совет в Министерство авиационной промышленности СССР, после чего было получено одобрение на продолжение испытаний.

Стоит отметить, что в то время Ми-28 серьезно конкурировал с камовским изделием. Вертолет Ка-50 поднялся в небо в июне 1982 года, а Ми-28 взлетел только в ноябре. Как вспоминает Гурген Карапетян, перед выполнением первого полета произошло разрушение трансмиссии. Поэтому вплоть до ноября в КБ проводились различные доработки, и только в конце осени вертолет сумел выполнить первое висение. К тому моменту камовцы смогли уйти далеко вперед, поэтому в КБ Миля нужно было думать, как наверстать упущенное.

Серия предварительных испытаний нового ударного вертолета Ми-28 продолжалась с 1982 по 1985 год, они шли параллельно с испытаниями вертолета Ка-50. В конечном итоге в Минобороны приняли решение о том, что в конкурсе победила фирма Камова, однако с таким решением в КБ Миля были несогласны, прекрасно отдавая себе отчет в том, что на одноместной машине летать просто, а вот эффективно воевать уже сложнее. По воспоминаниям Карапетяна испытания вертолета Ка-50 на Гороховецком полигоне проводились точно такие же, как и с Ми-28. При этом был такой нюанс: однажды военные экипажи летали одновременно на Ка-50 и Ми-28. Их задачей было — 25 целей. Экипаж на вертолете Ми-28 обнаружил все цели, а на Ка-50 всего одну.

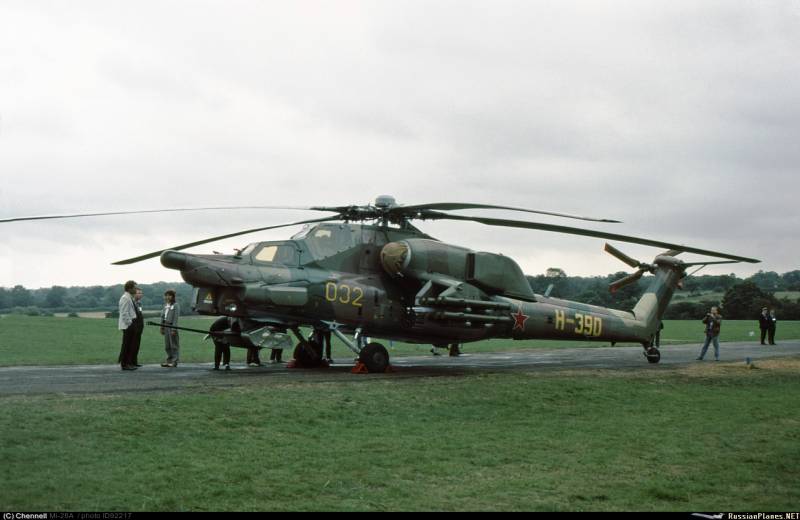

Ми-28А


Разработчики нового ударного вертолета Ми-28, а также летчики-испытатели КБ Миля убеждали военное руководство СССР в том, что «летчик на предельно малых высотах полета не в состоянии выполнять сразу все функции: пилотировать вертолет, заниматься поиском целей, огибать рельеф местности и препятствия и поражать цели». Гурген Карапетян поясняет, что на высотах 5-15 метров данные задачи один пилот выполнять не в состоянии, это возможно на высоте полета 30-50 метров, однако тогда вероятность его поражения вырастает до 95%.

Гурген Карапетян вспомнил еще один случай, который произошел во время его пребывания в Афганистане в 1980 году вместе с генеральным конструктором ОКБ Миля. Тогда на высоте 50 метров был сбит боевой вертолет Ми-24. «То ли там снайпер попался очень хороший, то ли шальная пуля попала летчику в голову. Но второй пилот не успел среагировать и с высоты 50 метров Ми-24 упал и разбился», — рассказывает летчик-испытатель. После возвращения в Москву в конструкции нового вертолета Ми-28 были произведены соответствующие доработки, в том числе претерпела изменения геометрия кабины. Тогда же Карапетян обратился к генеральному конструктору с предложением о том, чтобы забронирована была вся кабина вертолета: не только ее нижняя часть, но и стекла. Проведенные позднее испытания, в которых кабина вертолета Ми-28 расстреливалась из 20-мм авиационной пушки Vulcan (основной пушки НАТО) продемонстрировали отличные результаты защищенности.

Подтвердилась и концепция создания двухместной боевой машины, данный подход был абсолютно правильным. В то время у американцев наблюдалась похожая ситуация, вспоминает летчик-испытатель КБ Миля — везде в печати появлялись материалы в пользу одноместной концепции ударного вертолета. Причем многие статьи выходили к заседаниям государственной комиссии в СССР, примерно за месяц-два до ее проведения. Все это влияло на ход работ. Лишь после проведения испытаний на фирме Сикорского в 1989 году в США написали о том, что для того, чтобы сделать ударный вертолет одноместным необходимо автоматизировать 36 его систем, а стоимость такой автоматизации выходила «золотой».


По словам Карапетяна, в процессе создания нового вертолета конструкторами внедрялись различные решения и концепции, призванные добиться улучшения эргономики. В качестве примера летчик-испытатель отмечает: чтобы запустить двигатель, на вертолете Ми-24 необходимо было выполнить 144 операции, тогда как на новом Ми-28 — всего 18. Разница была значительной. На Ми-28 внедрялось большое количество усовершенствований, которые собирались внедрять еще на Ми-24, но по тем или иным причинам так и не реализовали. К примеру, на Ми-24 не было систем ночного видения, тогда как Ми-28 стал круглосуточным и всепогодным боевым вертолетом. При этом обнаружить сам вертолет в ночное время существенно сложнее, чем в дневные часы.

Международный дебют вертолета Ми-28А пришелся на 1989 год. 8 июня машина была впервые продемонстрирована в рамках французского авиасалона в Ле Бурже. Советский ударный вертолет стал настоящей звездой выставки. При этом первой реакцией иностранцев, по воспоминаниям Карапетяна, была следующая: «Ай, копия американского Apache!». Сам он объяснял, что внешне машины похожи, но неправильно говорить о копировании, просто люди в СССР и США при разработке боевой машины мыслили примерно в одном направлении. При этом, когда иностранцы узнали о решениях и концепции, которые были заложены в Ми-28, у них по-настоящему был шок. С точки зрения Карапетяна по боевой живучести Apache и Ми-28 совершенно разные машины и сравнение здесь не в пользу американца. В лице Ми-28 наша армия получила очень хороший вертолет, который по своей эффективности и боевой живучести является сейчас одним из лучших в мире, резюмировал заслуженный летчик-испытатель.

В настоящее время процесс развития боевого вертолета Ми-28 продолжается. 12 октября 2016 года в небо впервые поднялся вертолет Ми-28НМ, представляющий собой модернизированный вариант вертолета Ми-28Н. В отличие от обычного «Ночного охотника», в котором штурман-оператор сидит в передней кабине и ограничен в возможностях пилотирования боевой машины, в новом вертолете полноценное управление реализовано в обеих кабинах. Вертолет Ми-28НМ получил надвтулочную РЛС и новый прицельно-пилотажно-навигационный комплекс, усовершенствованную радиолокационную станцию. Предполагается, что первая партия таких вертолетов может поступить в войска уже в 2018 году.

Ми-28НМ


Работы над созданием ударного вертолета Ми-28НМ (изделие 296) стартовали в 2009 году в рамках ОКР «Авангард-3». Основной задачей работ было проведение модернизации существующего вертолета Ми-28Н «Ночной охотник» с использованием новых узлов, агрегатов и систем. Боевые, летные и эксплуатационные качества вертолета планировалось повысить путем замены ряда комплектующих. Также часть работ по проекту была связана с упрощением производства техники за счет отказа от комплектующих, поставка которых может быть связана с возникновением каких-либо проблем.

При создании модернизированного боевого вертолета Ми-28Н конструкторами был в полной мере учтен опыт разработки учебно-боевой версии Ми-28УБ: в передней кабине модернизированного вертолета разместили второй комплект управления. Помимо этого модернизации подверглась и кабина экипажа: летчик-оператор и командир будут теперь получать внекабинную информацию о работе всех систем машины и об окружающей обстановке в более доступной форме и в большем объеме. Это призвано повысить ситуационную информированность экипажа боевой машины, что облегчит взаимодействие и будет способствовать повышению быстроты принятия решений особенно в сложной боевой обстановке. Также на вертолете появился новый прицельно-пилотажно-навигационный комплекс, который получил современные вычислительные средства увеличенного быстродействия. Кабина экипажа вертолета Ми-28НМ надежно бронирована, что должно обеспечить эффективную защиту от бронебойных пуль и снарядов калибра до 20 мм включительно.

Усовершенствованная надвтулочная РЛС и повышенные возможности в использовании современного высокоточного оружия, в том числе самонаводящихся ракет, также являются визитными карточками вертолета Ми-28НМ. Применение высокоточного оружия позволяет существенно сократить время нахождения ударного вертолета в потенциально опасных ситуациях. К преимуществам модернизированной машины относят и хорошую устойчивость к боевым повреждениям. Это достигается при помощи применения новых конструктивных решений и новейших материалов. Конструкция топливной системы вертолета Ми-28НМ исключает возможность взрыва или возгорания топлива в баках, а лопасти несущего винта были выполнены из композиционных материалов. Лопасти позволяют безопасно завершить полет даже при попадании в них снарядов калибра 20-30 мм.

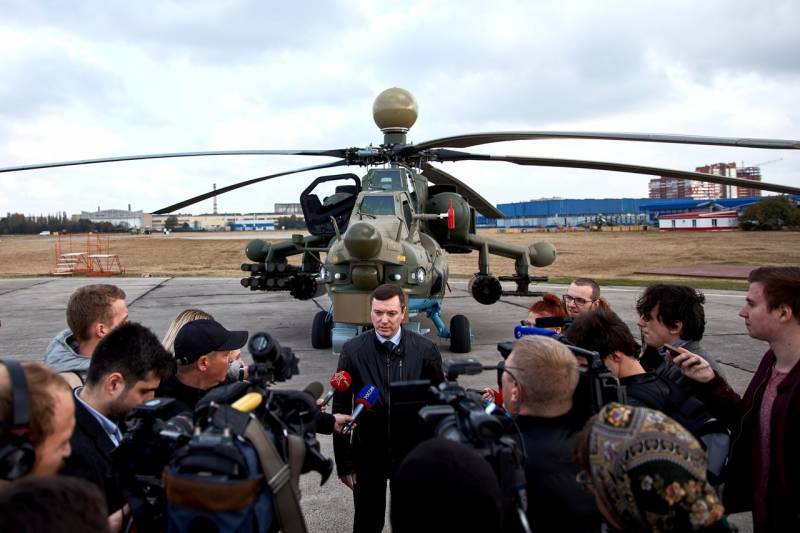

Презентация учебно-боевых вертолетов Ми-28УБ из числа первой партии. Ростов-на-Дону, 19.10.2017 (с) Евгений Баранов/АО «Вертолеты России»


Помимо Ми-28НМ создана еще одна новая модификация — Ми-28УБ, учебно-боевой вертолет с двойным комплектом управления и пультом имитации отказов, сохранивший всю функциональность ударного вертолета. Основное отличие данной модели как раз и заключается в наличии двойной системы управления, которая позволяет пилотировать боевую машину как из кабины пилота, так и из кабины оператора. За счет этого появляется возможность более эффективного обучения и подготовки военных летчиков, которым нужна практика налета на «Ночных охотниках». Также в боевых условиях при возможных нештатных ситуациях на борту управление вертолетом сможет взять на себя и второй член экипажа. Установленный на Ми-28УБ пульт имитации отказов позволяет моделировать для обучаемого летчика различные варианты отказа оборудования в полете, что улучшает натренированность обучаемого в моменты возникновения кризисных ситуаций, а это в случае реальных неисправностей или аварий поможет спасти ему жизнь.

По словам Вадима Баранникова первого заместителя управляющего директора авиационного завода «Роствертол», в рамках подписанного с Министерством обороны России трехлетнего контракта в течение трех лет, начиная с 2017 года, военные будут получать до 10 учебно-боевых вертолетов Ми-28УБ (таким образом, армия пополнится минимум 30 такими машинами). Данные вертолеты уже прошли весь комплекс заводских испытаний. Как уточнили в Минобороны, в начале ноября 2017 года первые два вертолета Ми-28УБ с двойным управлением были приняты в войска, в ближайшее время данные машины поступят в 344-й Центр армейской авиации в Торжке. По данным портала Аircraftcompare.com, стоимость одного Ми-28УБ незначительно выше стоимости Ми-28Н и составляет от 16,8 до 18 миллионов долларов.

То, что отечественный боевой вертолет Ми-28 по кодификации NATO получил в свое время прозвище «Опустошитель», летчик-испытатель Гурген Карапетян считает очень точным. Опыт боевого применения данной боевой машины в Сирии демонстрирует, что подобранный военными североатлантического альянса эпитет является абсолютно правильным.

Источники информации:
http://tass.ru/armiya-i-opk/4713899
http://www.russianhelicopters.aero
http://www.airwar.ru/enc/ah/mi28nm.html
Материалы из открытых источников

28 — Российский Боевой Вертолет, История Разработки и Применение, Особенности Конструкции и Вооружение, Достоинства и Недостатки Модификации, Ночной Охотник

29.09.2019

Ми-28 является боевым вертолетом («Опустошитель» по классификации НАТО), выпускаемым ПАО «Роствертол», компанией, входящей в холдинг «Вертолеты России». Основная задача машины заключается в том, чтобы эффективно уничтожать бронетехнику, живую силу противника, воздушные цели, передвигающиеся на малой скорости.

Группа Ми-28Группа Ми-28

Ми-28 в воздухе в составе группы

История разработки боевого вертолета Ми-28

Разработка вертолета велась на конкурсной основе с конца 1976 года. Боролись в рамках мероприятия два ОКБ: Камова и Миля. Вертолетный завод имени Миля начал работать над вертолетом Ми-28 в 1978, параллельно появились наработки по В-80 (позже стал Ка-50) у ОКБ Камова. Рассматриваемый ЛА задумывался как боевой вертолет для двух пилотов.

Первый образец был собран в конце 1982, он не нес вооружения на борту, потэому предназначался исключительно для оценки летно-технических характеристик. Осенью следующего года был собран второй экземпляр, который уже оснащался боевыми системами. Помимо монтажа оружия, во втором образце были учтены все замечания, что были озвучены комиссией после оценки первой машины.

После учета всех комментариев заказчика началось опытное производство в 1985 году. Далее ЛА прошел ряд модернизаций, после чего ему присвоили индекс Ми-28А, а испытания начались в начале 1988 года. Успешное их проведение позволило уже в следующем году показать новинку на авиасалоне в Париже, затем в Лондоне и на территории Советского Союза на авиационном празднике в Тушино.

В начале 1991 уже второй образец вертолета поступил на испытания. Апофеозом оценки новинки стали общевойсковые учения под Гороховцом в 1993 г., в которых машина прекрасно проявила себя.

Конструкции Ми-28Конструкции Ми-28

Различные конструкции Ми-28, отработанные конструкторами

Стоит отметить, что все это время велись работы и по конкуренту милевской машины – Ка-50. Для сравнения их возможностей в 1986 прошли совместные полеты, в ходе которых Ми-28 смог обнаружить все цели на малой высоте. Сам «Ми» при этом остался незамеченным. Камовская машина смогла на большей высоте вычислить только 2 цели из 25.

Затем продолжилась модернизация, в ходе которой к 1996 году появился первый Ми-28Н. Осенью детище конструкторов В.А. Стекольникова и В.Г. Щербина поднялось в воздух.

В 2005 стартовали государственные совместные испытания, в ходе которых предполагалось провести масштабные наземные работы, испытательные полеты. Это позволило в полной мере оценить возможности машин. Для максимально оперативного решения всех возникающих в процессе испытаний вопросов, комиссию по проведению испытаний возглавил сам главнокомандующий ВВС. Первый этап мероприятий был завершен спустя два года, он закончился выдачей предварительного заключения о возможности начала выпуска установочной партии.

Этапы проверки включали:

  • Первый шаг – круглосуточное выполнение боевых задач, уничтожение наземных целей при помощи основного комплекса вооружения;
  • Второй – использование ракет для уничтожения воздушных целей, тестирование средств радиоэлектронного подавления, которые обеспечат выживаемость машины.

Испытания были успешно завершены в конце 2008. Установлено, что по всем параметрам вертолет соответствует ТТЗ.

Ми-28Ми-28

Ми-28 — одна из версий боевого оснащения

Ми-28Н «Ночной охотник» был принят на вооружение указом главы государства год спустя, а в 2013 его приняло Министерство обороны.

Основные задачи Ми-28

Ударный вертолет должен был выполнять широкий спектр задач на поле боя. Оснащение инновационными пилотажно-навигационными комплексами позволяло вести бой в любых условиях, вне зависимости от времени суток и метеорологической обстановки.

Основные задачи машины следующие:

  1. Поддержка сухопутных формирований во время ведения боевых действий;
  2. Уничтожение танков, бронированной техники различных типов;
  3. Сопровождение десантов, сбрасываемых с вертолетов;
  4. Уничтожение авиации, по характеристикам сопоставимой с вертолетами.

Предусмотрен специальный отсек, в котором можно разместить 2-3 человека. Это позволяет использовать машину для эвакуации экипажей поврежденных машин с поля боя.

Для выполнения боевой задачи можно перевозить вертолет в кабине транспортных самолетов, таких как:

После выгрузки ударной машины из транспортника необходимо подготовить его к вылету. Для этого необходимо всего полтора часа.

Особенности конструкции

Для создания вертолета было решено использовать схему цельнометаллического полумонококового фюзеляжа, которая является традиционной для большинства современных вертолетов и разработок того времени.

Некоторые конструктивные решения были взяты с Ми-24, именно этот ЛА в армии и предполагалось заменить новинкой. Например, расположение экипажа в кабине идентично предшественнику, так как размещение рядом не позволило получить требуемые углы обзора. Также отработанный принцип отличается большей безопасностью.

Компоновка подбиралась на основе 6-ти полноразмерных макетов, которые были созданы последовательно для решения задачи.

Комплекс бортового радиоэлектронного оборудования

БРЭО вертолета соответствует требованиям, которые предъявляются к системам 5 поколения. Разработчиком их является ФНПЦ «РПКБ».

Ми-28 перед взлетомМи-28 перед взлетом

Ми-28 перед взлетом

Электроника позволяет выполнять следующие задачи:

  • цели в составе группы распределяются автоматически;
  • использовать вертолет можно практически в любых погодных условиях и в любое время суток;
  • допускается выполнять боевые задачи на минимально возможной высоте;
  • поддерживается связь со всем наземными командными пунктами, воздушными, а также с наводчиками;
  • обеспечивается одновременное использование боевых систем оператором и пилотом;
  • имеется возможность адаптации новых электронных систем, средств поддержки и автоматизации;
  • благодаря техобслуживанию узлов и агрегатов по техническому состоянию, допускается эксплуатация на большой дистанции от баз и аэродромов.

Помимо всех этих функций, каждая машина способна осуществлять целеуказание другим вертолетам/самолетам, вести разведку.

Список штатного комплекта следующий:

  1. ЭВМ «Багет-53», что использует единый интерфейс и на его основе обрабатывает поступающие данные;
  2. Жидкокристаллические индикаторы МФИ-10-6М размещены в управляющем поле кабины пилотов, интегрирован пульт ПС-7В, с которым совмещены устройства регистрации информации в видео;
  3. Высокоточная ИНС-2000 и курсовертикаль СБКВ-2В-2 совмещены в один комплекс с навигационной системой, связанной со спутником. Скорость и снос контролируется доплеровским измерителем ДИСС, интегрирован также аппарат для сбора и анализа воздушных сигналов СВС, система дальней навигации – РСДН;
  4. Система пеленгования излучения в ультрафиолетовом спектре, обнаружения радиоэлектронного и лазерного облучения;
  5. Автоматическое управление – САУ;
  6. Оборудование для управления боевыми системами;
  7. Индикация и целеуказание на шлемах пилотов;
  8. Пилотажный комплекс машины;
  9. Средства для работы с целями (от обнаружения и до момента пуска), основанные на телевизионном и тепловизионном канале;
  10. Средства для выполнения боевых задач в любой местности и в любых метеоусловиях. Ориентированы на работу пилотов, включают очки ночного видения;
  11. КСС-28Н-1 – бортовые средства связи.

Один из важных элементов машины – автомат теплотелевизионный «Охотник». Разработка ФГУП «ГРПЗ» ведет интеллектуальную обработку изображений, может вычислять и сопровождать цели.

Двигатели

Ранее на машинах устанавливались украинские двигатели, которые сейчас заменены на ВК-2500. Эти турбовальные силовые установки выпускает завод имени Климова. В сравнении с ранними ТВЗ-117ВМА, увеличена до 20% мощность, имеются новые системы управления и контроля, работающие автоматически.

Ми-28, пуск ракетыМи-28, пуск ракеты

Ми-28, пуск ракеты

Благодаря параметрам моторов увеличился потолок ЛА до 30%, скорость подъема на 50%, грузоподъемность возросла на 1-2 тонны, в зависимости от модификации.

Броня

Основную защиту экипажу обеспечивает броня кабины: 10-миллиметровый листовой алюминий, который снаружи усилен 16-миллиметровыми керамическими бронеэлементами. Это средство не пробивается пулями калибра 7,62 и 12,7 мм.

Двери кабины стеклопластиковые, броня аналогична описанной на кабине.

Лобовое стекло представляет собой прозрачные 42-миллиметровые силикатные блоки. Боковые стекла и двери имеют такие же блоки, но тоньше – 22 мм.

Кабины летчика и оператора отделены друг от друга 10-мм бронеплитой из алюминия. Она позволяет избежать гибель обоих пилотов даже при разрыве в одной из кабин осколочно-фугасного зажигательного снаряда малого калибра.

Электроника

Электроника позволяет вертолету выполнять боевые задачи на высоте в 5 метров, при этом в полете он огибает неровности рельефа.

Защищенность схем обеспечивается их дублированием. Например, важнейшие агрегаты и проводка размещены по разным бортам, а более важные перекрыты менее важными.

Используется средство для постановки помех, что позволяет бороться со станциями РЛС и инфракрасными боеголовками. На более поздних моделях устанавливается комплекс «Витебск» Л370 с аналогичной задачей.

Отмечается, что машина способна самостоятельно выполнять боевые задачи без аэродрома в течение 15 суток.

Локатор

Локатор, устанавливаемый над несущей втулкой винта, является инновационной разработкой. Его главное преимущество в том, что он обеспечивает круговой обзор. Сообщается, что опытные пилоты могут зависать и выставлять из-за преграды только локатор, что позволяет анализировать обстановку, сохраняя вертолет в безопасности.

Лопасти и рулевой винт

Лопасти выполнены из композитных материалов. Основной идеей при их разработке было сохранение высокой остаточной прочности даже при значительных повреждениях.

Уникальная конструкция и использование современных компонентов/материалов позволили добиться высочайших маневровых характеристик вертолета.

В частности, ЛА может совершить:

  • петлю Нестерова;
  • переворот Иммельмана;
  • бочку;
  • летать боком, назад, вбок со скоростью до 100 км/ч;
  • разворот с угловой скоростью до 117 градусов/с;
  • развить угловую скорость крена более 100 град/с.

Все это имеет большое значение в бою, так как повышает живучесть. Под стать системам пилотирования и вооружение, например, автоматика пушки разработана таким образом, чтобы выцеливать потенциального противника и вести огонь без снижения скорости.

Тактико-технические характеристики

ЛА предназначен для двух пилотов, однако, предлагались варианты оснащения инновационными системами контроля. Электроника в этом виде может взять на себя большую часть функций второго члена экипажа.

ТТХ Ми-28НТТХ Ми-28Н

Ми-28 Н, ТТХ

ТТХ:

Параметр:Значение:
Диаметр несущего винта, мм17200
Диаметр хвостового винта, мм3840
Длина вертолета, мм16850
Высота вертолета, мм3820
Масса (пустой/максимальная), т7,89/11,5
Мощность двигателя, л.с.2 по 2215
Практический потолок, км5,75
Дальность полета, км460
Скорость подъема по вертикали, м/с13,6
Скорость (горизонтальный полет, максимальная/крейсерская), км/ч300/260

В зависимости от модификации и комплектации, параметры могут сильно различаться. К примеру, значительный рост возможностей продемонстрировала замена украинских двигателей более новыми российскими.

Достоинства и недостатки

Основной проблемой Ми-28, как и всего комплекса РФ, является серьезное отставание от Соединенных Штатов по электронным системам. В совокупности это не позволяет реализовать потенциал в полной мере.

Большая часть электроники «Охотника» строится на элементной базе французов и шведов, но отечественные инженеры ведут разработку собственных систем.

Среди высоких характеристик, особенно важной является способность летать на предельно малой высоте. ЛА является единственным в мире, способным в автоматическом режиме лететь на высоте 5-15 метров и полностью огибать рельеф местности вне зависимости от сложности.

Вооружение вертолета

Для оснащения боевыми системами предусмотрено 4 точки подвески под пилонами, кроме того, используется пушка 2А42 калибра 30 мм. Орудие является подвижным и оснащается боекомплектом в 250 снарядов. Пушка поражает живую силу (до 4 км), легкобронированную (на 1,5 км) и малоскоростную воздушную технику (до 2,5 км).

На подвесах можно расположить следующие типы ракет:

  • НАР С-8 – 4Х (20 штук), относится к неуправляемым ракетам;
  • НАР С-13 — тоже неуправляемые, подходят для борьбы с живой силой врага, легкобронированными машинами и объектами инфраструктуры;
  • Управляемые ПТРК «Штурм-В» — 16 штук;
  • Управляемые «Атака-В» — 16 штук;
  • Управляемые «Атака-ВН» — 16 штук;
  • Для поражения авиации «Стрелец» с ракетой Игла-В – 4Х4.

Также в оснащение ударного ЛА входит контейнер КМГУ-2, который применяется для ряда задач. Он позволяет перевозить малогабаритные грузы, устанавливать минные заграждения.

Безопасность Ми-28

Для повышения живучести, получения оптимальных характеристик по прочности и надежности конструкторы использовали методики, отработанные при создании тяжеловеса Ми-26. При проектировании для получения наилучших показателей прорабатывалось множество схем. Одной из компоновок был так называемый «центральный сердечник». Предполагалось заключить все жизненно важные системы в центре фюзеляжа, а вокруг них были бы размещены второстепенные блоки.

От этого принципа было решено отказаться из-за нескольких причин:

  • сложность достижения необходимой прочности;
  • превышение вибрационных нагрузок и проблемы с их устранением;
  • уязвимость оборудования при выполнении задач.

В результате от привлекательного решения пришлось отказаться в пользу более классических.

Положительно на выживании машины в бою сказывается дублирование агрегатов, причем, друг от друга они взаимно экранируются, разносятся на существенное расстояние, которое позволяет защитить фюзеляж и прочие элементы компоновки. Более важные агрегаты установлены так, чтобы их прикрывали второстепенные узлы.

Материалы и размеры элементов спроектированы так, чтобы при попадании и получении повреждений, у пилотов оставалось время для возвращения на базу до того, как разрушение конструкции будет критическим.

Если машина получила критические повреждения и находится на высоте более 100 метров, то отстреливаются двери кабин, затем специальный резак срезает ремни принудительного притягивания, надуваются баллонеты, исключающие травмирование экипажа о пушку или шасси. Пилоты спускаются на парашютах.

Если чрезвычайная ситуация произошла на высоте менее 100 м, то ремни принудительно фиксируют экипаж в креслах «Памир-К». При ударе основную энергию гасят стойки шасси в процессе деформации, после этого остаток силы удара гасят энергопоглощающие кресла. Они способны нивелировать нагрузку до 60G в вертикальной плоскости.

Топливные баки заполняются пенополиуретаном, а также снабжены латексным самозатягивающимся слоем, который исключает протечку и возгорание топлива при повреждениях емкостей.

Модификации боевого вертолета

В ходе проектирования создавалось множество вариантов компоновки, включая инновационные решения. В итоге было выбрано самое оптимальное по функциям и экономическим параметрам. При этом, уже после появления и демонстрации первых образцов, конструкторы продолжили создавать  модернизированные версии.

Ми-28 А

Впервые была продемонстрирована на МАКСе в 1999. Изначально хвостовой винт был трехлопастным, но потом его заменили на Х-образный.

Ми-28АМи-28А

Ми-28 А

Ми-28 Л

Это лицензионная версия предыдущей модели, что была создана для Ирака в 1990 году.

Модели Ми-28Модели Ми-28

Ми-28 трех моделей

Ми-28 Н «Ночной охотник»

На базе модификации А создан вертолет «Ночной охотник». Его отличает замена главного редуктора вместо ВР-28 и ВР-29. Визуально его можно отличить по сферическому боксу, который находится над винтами.

Ми-28НМи-28Н

Ми-28Н

Ми-28 НЭ

Ми-28 НЭ — экспортная версия машины.

Ми-28НЭМи-28НЭ

Ми-28 НЭ

Ми-28 НМ

Разработка Ми-28 НМ, поднявшаяся в воздух в 2016, является модернизацией версии Н. В штатном комплекте идет надвтулочная РЛС (Н025), дублированное управление, которое с этого момента позволяло контролировать беспилотники.

Ми-28НММи-28НМ

Ми-28 НМ

Ми-28 УБ

Это Ми-28Н «Ночной охотник» с двойным управлением. Он может использоваться как вертолет для обучения пилотированию «Охотника», но при этом в полной мере сохраняет боевые функции.

Боевое применение

Известно о нескольких эпизодах, когда вертолеты участвовали в боевых действиях.

Во-первых, в середине октября 2015 российские ВС развернули боевую группу на основе машин в Сирии.

Во-вторых, с июня 2016 в составе ВС Ирака ЛА сыграли важную роль при освобождении городов Эль-Фаллуджи, Рамади.

В-третьих, с начала 2017 машины сыграли важную роль при проведении операций в Фатах.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Лыжин Сергей

Свежие публикации автора:

С друзьями поделились:

Летно-технические характеристики вертолета Ми-28Н («Ночной охотник»)

Экипаж размещен в отдельных, расположенных в тандем кабинах, штурман‑оператор ‑ спереди, пилот ‑ сзади и выше, благодаря чему, им обеспечены максимальные обзор и защита. Широкое применение прозрачной брони впервые позволило осуществить на Ми‑28Н полное бронирование кабин. Броня выдерживает попадание 20‑миллиметровых снарядов. Отстрел крыльев и дверей, а также выпуск надувных лотков позволяют экипажу безопасно покинуть вертолет в аварийной ситуации. Ударопоглощающие кресла и система принудительной травмобезопасной фиксации летчиков обеспечивают безопасность экипажу при грубой посадке. Система пассивной защиты вертолета позволяет экипажу выжить при ударе вертолета о землю с вертикальной скоростью до 12 метров в секунду.

Конструкция Ми‑28Н обеспечивает высокую живучесть благодаря разнесению двигателей и экранированию жизненно‑важных систем менее важными, а также применению материалов, устойчивых к боевым повреждениям. Четырехлопастной рулевой винт вертолета для снижения шума и повышения эффективности спроектирован по Х‑образной схеме. Система управления и гидросистемы дублированы. Топливные баки заполнены пенополиуретаном во избежание взрыва и защищены снаружи самозатягивающимся латексом. Шасси ‑ трехопорное с задним колесом. В конструкцию стоек шасси включены энергопоглощающие амортизаторы.

Пассивные средства боевой защиты Ми‑28Н включают в себя: экранно‑выхлопные устройства, аппаратуру постановки помех радиолокационным станциям и ракетам с инфракрасными и радиолокационными системами наведения, а также устройство выброса ложных тепловых целей.

Бортовой радиоэлектронный комплекс вертолета обеспечивает применение оружия и решение пилотажных и навигационных задач днем и ночью в простых и сложных метеоусловиях на предельно малых высотах (10‑50 метров) с автоматическим огибанием рельефа местности и облетом препятствий.

Вооружение вертолета включает управляемое и неуправляемое ракетное вооружение, а также подвижную пушечную установку калибра 30 миллиметров. На балочных держателях предусмотрена подвеска унифицированных пушечных контейнеров с пушками калибра 23 миллиметра, противотанковых управляемых ракет «Атака» класса «воздух‑земля» и ракет «Игла» класса «воздух‑воздух» с тепловой головкой самонаведения, а также неуправляемых авиационных ракет типа С‑8 и С‑13.

Конструкция и системы вертолета Ми‑28Н разработаны с учетом возможности адаптации и интегрирования с международными стандартами.

«Ночной охотник» обладает уникальными пилотажными характеристиками. На этом вертолете впервые в истории российского вертолетостроения были выполнены фигуры высшего пилотажа — «петля» и «бочка».

Тактико-технические характеристики вертолета:

Экипаж ‑ 2 человека (при необходимости в заднем отсеке может перевозиться еще 2‑3 человека).

Силовая установка ‑ 2 двигателя ТВ3‑117ВМА мощностью 2200 лошадиных сил каждый.

Взлетная масса:

— нормальная ‑ 10400 кг,
— максимальная ‑ 11500 кг.

Масса боевой нагрузки:

— максимальная — 1605 кг,
— нормальная — 638 кг.

Масса пустого вертолета ‑ 7890 кг.

Скорость полета:
— максимальная ‑ 282 км/ч,
— крейсерская ‑ 260 км/ч.

Статический потолок ‑ 3450 м.

Динамический потолок ‑ 5750 м.

Дальность полета с нормальной взлетной массой ‑ 460 км.

Перегоночная дальность ‑ 1105 км.

Диаметр несущего винта ‑ 17,2 м.

Материал подготовлен на основе информации РИА Новости и открытых источников

Mil mi-28 — Wikipedia, la enciclopedia libre

Википедия todavía no tiene una página llamada «Mil mi-28».


Busca Mil mi-28 en otros proyectos hermanos de Wikipedia:
Wikcionario Wikcionario (diccionario)
Wikilibros Wikilibros (учебные пособия / учебные пособия)
Wikiquote Wikiquote (citas)
Wikiviajes Wikisource (библиотека)
Wikinoticias Wikinoticias (noticias)
Wikiversidad Wikiversidad (contenido académico)
Commons Commons (imágenes y multimedia)
Wikiviajes Wikiviajes (viajes)
Wikidata Wikidata (дата)
Wikiespecies Википедии (виды)
  • Comprueba У Comprueba si есть условное обозначение правильной формы, правильной и правильной, в том числе и в Википедии, и в переводе на новую страницу.Си-э-э-э-э-э-э-э-э, правильно и правильно, Викимедиа donde quizás podrías encontrarla.
  • Busca Busca «Mil mi-28» и текст статьи из Википедии.
  • Nuvola apps fonts.png Консультация по художественному оформлению «Mil-28».
  • Enlaces Busa las páginas de Wikipedia que tienen включает в себя «Mil mi-28».
  • ¿Borrada? Сюй хабиас креадо ла паджина кон эсте номбре, лимпия каше де ту навегадор.
  • Symbol delete vote.svg También puede que la página que buscas haya sido borrada.

Si el artículo incluso así no existe:

  • Crear la página Crea el artículo utilisando nuestro asistente o solicita su creación.
  • Traducir Puedes traducir este artículo de otras Wikipedias.
  • Aviso Ru Wikipedia únicamente pueden incirse текстовые сообщения и тексты, совместимые с лицензией Creative Commons Compartir-Igual 3.0. Нет информации о том, что у кого нет никаких условий для кумплан-альгуна-де-эсас.
  • Ten en cuenta Ten en cuenta también que:
    • Статьи об информации и информации serán borrados — версия «Википедия: Esbozo» -.
    • Искусство публикации и автопромышленность serán borrados — версия «Wikipedia: Lo que Wikipedia no es» -.
,

Ми-28НЭ

Ми-28НЭ
Начальные эксплуатационные возможности (МОК): 27 декабря 2013 г.
Первый полет: апрель 1997 г.
Общий объем производства: 252
Также известен как: Havoc , Ми-28А , Ми-28Н , Ми-28УБ и Ночной охотник
Происхождение: Россия
Корпорации: Mil Вертолет и Роствертол
Родительская система: Ми-28
Начальные эксплуатационные возможности (МОК): 27 декабря 2013 г.
Первый полет: апрель 1997 г.
Общий объем производства: 352
Члены семьи: Ми-28НМ
Отзывы
Пока нет отзывов Описание: Ми-Ми-28 был разработан в качестве потенциальной замены вертолета Ми-24 Советской Армии в конце 1980-х годов.Названный «Havoc» НАТО / Western Intelligence, оригинальный Ми-28 был двухместным ударным вертолетом, более тяжелым и большим, чем Apache AH-64A армии США, благодаря более эффективной броне из титана и керамики. Распад Советского Союза и беспорядки в России задержали его развитие и развитие. В середине 1990-х годов Мил представил усовершенствованный вариант, оснащенный контрмерами, установленными на крыле, и радиолокатором миллиметрового диапазона, установленным на мачте, в дополнение к системе инфракрасного / лазерного прицела с носовым обтекателем, уже представленной на Ми-28.Новый вариант получил название Ми-28Н и был оптимизирован для ночных / всепогодных атак. Первый полет Ми-28Н состоялся в апреле 1997 года.

Ми-28НЭ «Ночной охотник» — новейший вариант ударного вертолета Ми-28. Ми-28НЭ предназначен для ведения охотников-убийц против основных боевых танков, вертолетов, сухопутных войск и бронетехники противника. Его базовая дальность полета, основанная на внутренних топливных баках, составляет 450 километров, но оснащенные внешними топливными баками могут быть расширены до 1100 километров.Система оружия Ми-28НЭ включает 30-мм пушку 2А42 с 250 снарядами, готовыми к стрельбе, установленными под носом; 23-миллиметровые орудия оружия; до 16 противотанковых ракет 9М114, 9М120 и 9М120Ф; Ракеты класса «воздух-воздух» с инфракрасным наведением; 80-мм и 122-мм неуправляемые ракеты. Ми-28НЕ также оснащен системой предотвращения столкновений на малой высоте, современной авионикой и сложной системой управления оружием. Самолет оснащен двумя турбовальными двигателями ТВ3-117ВМА мощностью 2200 л.с. каждый. Бронированная кабина защищает экипаж от огня стрелкового оружия и поглощает энергию удара при аварийных посадках, обеспечивая таким образом выдающуюся живучесть.Помимо экипажа из двух человек (пилот и оператор системы вооружения), Ми-28НЭ может перевозить 2-3 человека в заднем отсеке. Служебный потолок составляет 5700 метров и только 3600 метров вне грунта.

По состоянию на декабрь 2008 года Россия зарегистрировала экспортные заказы на 12 вертолетов Ми-28Н, причем некоторые заказы поступили из Венесуэлы. 22 декабря 2008 г. российская пресса объявила о заключении сделки на сумму 1 млрд. Долл. США между «Рособоронэкспортом» и Турцией на продажу 32 бывших российских ударных вертолетов Ми-28 «Хавок» после провала потенциальной сделки с Соединенными Штатами Америки о покупке Cobra и Вертолеты Супер Кобра.Турецкие вертолеты могут быть предназначены для борьбы с курдскими партизанами. Первые шесть боевых вертолетов Ми-28Н поступили на вооружение российской армии в Северо-Кавказском военном округе 21 апреля 2009 года. Ожидается, что в ближайшие несколько лет российской армии будет доставлено до 67 вертолетов. Учебный самолет Ми-28УБ для ударного вертолета Ми-28НЭ был представлен в августе 2013 года.

Экипаж: 2
Лопасти главного ротора: 5
Количество двигателей: 2
Войска: 3
Размеры
Высота: 3.82 метра (12,5 футов)
Длина: 17,0 метра (56 футов)
Калибр основного пистолета: 30 миллиметров
Диаметр главного ротора: 17,2 метра (56 футов)
Ширина: 5,89 метра
Производительность
Баллистическая защита: 30 миллиметров
Потолок: 5700 метров (18701 футов)
Максимальная дальность: 1100 километров (594 морских мили)
Минимальная дальность: 450 км
Мощность
Максимальная мощность при взлете: 4400 л.с.
Скорость
Круизная скорость: 270 км / ч (146 KTAS)
Максимальная скорость на большой высоте: 306 км / ч (165 KTAS)
Вес
Вес пустого: 10 700 кг (23 589 фунтов)
Максимальный взлетный вес: 12 000 кг (26 455 фунтов)
Полезная нагрузка: 2300 кг (5 071 фунт)

CEP: возможна круговая ошибка
Метры (м) Километры (км) Морские мили (нм) Дюймы (дюймы) Ярды (футы) Футы (футы) Миллиметры (мм)
Фунт (фунт) Килограмм (кг) кН (килоНьютон) Тонна (т)
Метров в секунду (м / с) Километров в час (км / ч) Узел (кт) Миль в час (миль / ч)
Литр (л) Галон (гл)
Год (год) Минуты (мин) Секунда (сек)
Вал-Лошадиная сила (shp)

Copyright © 2003-2019 deagel.ком сайт. Все права защищены.

Этот сайт был оптимизирован для HTML 5 и CSS 3.

ميل مي -28 — ويكيبيديا

ميل مي -28 أو صياد الليل

الدور تدمير الدروع — دعم للمشاة
طول طيران Февраль 1988
بداية الخدمة 2006
الانتاج
سعر الوحدة 35-40 مليون دولار أمريكي
الطاقم
3ياران أو 3
محركات
قوة كل محرك 2200 حصان
عدد الشفرات 5
الأبعاد
ميل مي-28
9ر الدوار 17.20 9009
9ول 17.01 م
الارتفاع 3,82 и
الأوزان
9ارغة 7890 كغ
الحمولة المفيدة 10700 كغ
الأقصى 12000 كغ
9درات
سرعة الرحلة 270 900م / سا
سقف الخدمة 5700 م
مدى التأثير 460 900م
التسليح
السلاح الأساسي مدفع مضاد للدروع
تعديل مصدري — تعديل طالع توثيق القالب
طالع توثيق القالب المدفع المضاد للدروع في مقدمة الطائرة

ميل مي -28 أو صياد الليل (كما تسمى من قبل القوة الجوية في العراق) [1] , (لقب تعريف الناتو ‘Havoc’) مروحية سوفيتية روسية تستطيع الطيران في جميع الأحوال الجوية وكذلك في الليل أيضا [2] .وهي مصممة لتدمير الدروع وتقديم دعم للمشاة بشكل أفضل من سابقتها ميل مي -24. ويقودها طاقم مكون من طيارين.الحوامة موجهة للقيام بالمهام التالية:

  • العثور على دبابات العدو وتدميرها.
  • القضاء على الأعداء الفعليين.
  • تثبيت حقول الألغام.
  • العثور على السفن وتدميرها أو غيرها من الاليات العائمة للعدو.
  • الانخراط في القتال مع طائرات العدو المحلقة.
  • تدمير الأهداف الجوية محلقة بسرعة منخفضة ، ليلا ونهارا وفي جميع الأحوال الجوية

التطوير [عدل]

197ي عام 1972 г.وكان التصميم الجديد قد خفض قدرة النقل (3 جنود بدلا من 8), والغى المقصورة لتوفير أفضل للأداء العام وسرعة أعلى وتحسين أداء دورها القتالي ضد المدرعات والمروحيات الأخرى إضافة إلى تغطية عمليات الانزال بمروحيات النقل غير المسلحة. في البداية, وضعت العديد من التصاميم المختلفة, بما في ذلك التصاميم غير التقليدية مع اثنين من الدوارات الرئيسية, وضعت مع المحركات على اطراف أجنحة (في تخطيط عمودي), مع وجود مروحة إضافية على الذيل. 19ي عام 1977 ، تم اختيار التصميم الأولي ، في تخطيط حافظ علىى, ولكنها فقدت تشابهها الشكلي مع ميل مي -24 بهذا التصميم

مروحية Mil Mi-28N الملقبة بالصياد الليلي

بدأ العمل على تصميم ميل مي- 28 بأشراف تيتشينكو مارات في عام 1980. ونقل النموذج لأول مرة (رقم 012) في 10 نوفمبر 1982. والنموذج الثاني (رقم 022) اكتمل في عام 1983. في عام 1984, أنجزت ميل مي- 28 المرحلة الأولى من التجارب, ولكن في أكتوبر 1984 تعرض المشروع لخطر كبير فقد ظهرت طائرة كاموف -ا -50 لقتال المدرعات واختارها الجيش السوفيتي كمروحية رئيسية لقتال المدرعات.و على الرغم من ذلك استمر مشروع تطوير ميل مي -28, ولكن اولويته أصبحت اقل .. في ديسمبر 1987 وتمت الموافقة دخول ميل مي -28 خطوط الإنتاج في مصنع Роствертол في روستوف على نهر الدون.

1988ي يناير 1988 حلق النموذج الأول للمروحية. وكانت مزودة بمحركات أقوى وكان دوار الذيل فيها رباعيا. ثم ظهرت Ми-28А لاول مرة في معرض باريس الجوي في يونيو 1989. وفي عام 1991 اكتملت المروحية الثانية مي 28A وحملت رقم (رقم 042) ثم تم إلغاء برنامج مي 28A في عام أصبح тысяча девятьсот девяносто три غير لأنه قادر على المنافسة مع كا -50, وعلى وجه الخصوص ، انها لم تكن قادرة على الطيران في كل الظروف الجوية.

و في عام 1995 ازيح الستار عن مي 28N ، ويشير حرف N إلى الليل وقدرة المروحية على الطيران اللييي. النموذج رقم (014) حلق أول يوم 14 января 1996 года. وتم أيضا في المروحية الجديدة أيضا تحسينأجهز ولكن المشروع توقف بسبب مشاكل في التمويل. أزيح الستار عن النموذج الثاني مع تحسين لتصميم الدوار في مارس 2004 في مصنع Rosvertol.

طالع توثيق القالب اجهزة الاستشعار في ميل مي -28

التغييرات في الوضع العسكري بعد الحرب الباردة جعلت المروحيات المخصصة لقتال الدبابات مثل كا -50 ، ئ. ومن ناحية أخرى ، فان الطائرة الجديدة مي 28N تستطيع الطيران في جميع وهكذا أصبحت مزايا مي 28Н, مثل قدرة العمل في جميع الأحوال الجوية, وانخفاض التكلفة, وتشابهها مع ميل مي — 24, أصبحت هذه المزايا توافق المعايرر الروسية الجديدة.و في عام 2003 اعلن قائد القوات الجوية الروسية بان مروحية — 28Н مي سوف تصبح المروحية الهجومية الأساسية في الجيش الروسي وتم تسليم أول دفعة ميل مي — 28N للجيش في عام 2006.ومن المخطط ان يصل عدد الطائرات الداخلة في الخدمة عام 2015 ما مجموعه 67 مي 28Ns التي سيتم شراؤها وعندها ايم المنهها المن

السجل التشغيلي للمروحية [عدل]

تلقى الجيش الروسي أول دفعة من ميل مي 28N في عام 2006. ثم انضمت مروحيتان إضافيتان لاحقا. دخلت الطائرة الخدمة في عام 2006. ما مجموعة 24 августа 28s كانت في الخدمة مع القوات الجوية الروسية بتارير بب و قد طلب الجيش الهندي المروحية بنموذجها الاصلي مع تركيب إلكترونيات الطيران الفرنسية والبلجيكية. المصانع الروسية تناقش كيفية تلبية هذه المتطلبات.كما يمتلك الجيش الجزائري عدد من هذه المروحيات

الحوادث [عدل]

15ي 15 2011براير 2011 تحطمت ميل مي 28 في منطقة ستافروبول جنوب روسيا. اصيب أحد الطيارين اصابة بالغة قبل أن يفارق الحياة في وقت لاحق بالمستشفى.

 وفي 12 ابريل 2016 أعلنت وزارة الدفاع الروسية عن تحطم مروحية من نفس الطراز في سوريا بمنطقة القريتين قرب حمص أثناء تنفيذها مهام قتالية دون تعرضها لإطلاق نار وذلك في إطار الدعم العسكري الروسي لنظام بشار الأسد وقد أسفر الحادث عن مقتل طاقم الطائرة المكون من طيارين.

الطرازات [عدل]

  • مي -28 (Mi-28) : إصدار النموذج الأولي ، أو لرحلة عام 1982.
  • مي -28 أي (Mi-28A) : الإنتاج الأصلي لمروحية المضادة للدبابات ، تم تطويرها سنة 1998 وحلقت لأوم ال 2003وم ال 2003وم ال 2003وم ال 2003ن 2003ا 2003 ال 972 2003 2003 ال 2003ن 2003ا 2003 ال 1998أ 2003 2003 2003 2003ين وأي 2003 ال 2003ن 2003ا 2003 ال 1998ن 2003 9 2003 2003 أوقا 2003ين 2003أ 2003
  • Ми-28Н / MMW Havoc: مروحية مقاتلة وقادرة على التحليق في جميع الأحوال الجوية وقادرة على التلي الالا اليلي. تختلف عن النسة الاصلية في أجهزة الطيران التي شملت إضافة رادار جديد وتحسين أجهزة الرصد والتهديف وإضافة محركين جديدين كما وتم تصينع هذه المروحية في أوكرانيا بترخيص روسي.واطلق على هذه المروحية لقب الصياد الليلي.
  • Ми-28Д

مروحية نهارية وتختلف عن سايقتها بعدم وجود أجهزة الرادار.

النسخة التصديرية المقدمة لكوريا الشمالية.

النسخة العراقية من المروحية. كان من المفترض إنتاج المروحية في العراق بترخيص روسي ولكن المشروع الغي عقب حرب الخليج الثانية عم

المشغلون [عدل]

طالع توثيق القالب روسيا

القوات الجوية الروسية .

طالع توثيق القالب الجزائر

القوات الجوية الجزائرية: 42 مروحية هجومية طراز ميل ميل 28 الصياد الليلي (Mi-28NE).الصفقة أعلنت سنة 2014 [3] .

طالع توثيق القالب العراق

القوات الجوية العراقية : 30/20 مروحية Mi-28NE. [4]

طالع توثيق القالب كينيا

القوات الجوية الكينية : Ми-28. [5]

المواصفات [عدل]


الخصائص العامة

  • الطاقم : ملاح واحد في القمرة الخلفية ، ومشغل أسلحة واحد في مقدمة الطائرة
  • الطول : 17.01 января
  • قطر الدوار الرئيسي : 17,20 م
  • الارتفاع : 4.70 متر
  • الوزن فارغة : 8600 غلغ
  • الوزن بالشدة القصوى: 10700 9م
  • أقصى وزن للإقلاع : 11500 9م
  • المحرك : 2 × فليموft TV3 — турбовальный вал 117VMA ، 1636 كيلوواط (2194 SHP) لكل منهم

الأداء

  • السرعة القصوى : 320 (لم / ساعة (172 عقدة ، 199 ميل في الساعة)
  • المدى : 435 (م (234 NMI ، 270 ميل)
  • المدى باستخدام حزانات الوقود الاضافية: 1100 (لم (593 NMI ، 683 ميل)
  • أعلى ارتفاع : 5700 متر (19000 قدم)

التسليح

  • وقد تم تجهيز طراز Mi-28 ب المدفع الآلي 2A42 Шипунов ذو 30 ملم المحمول على الذقن.المدفع مصمم باختيار طريقة اطلاق النار, ويحتوي على تغذية المزدوجة, والذي يسمح لمعدل دورة من اطلاق النار بين 200 طلقة في الدقيقة الواحدة إلى 550 طلقة في الدقيقة الواحدة وفي المدى الفعال يختلف من 1500 متر عن المركبات البرية إلى 2500 متر للأهداف الجوية. ويمكن استخدام قذائف متفجرة عالية من المحرقة (ВУЗ) قبقاب الثقب والنبذ ​​للدروع (APDS). الاختراق صرح ل 3 UBR8 25و 25 ملم RHA في 1500 متر.
  • مشترك واحد من طراز Ми-28 التسلح هو زوج من 8 رفوف الصواريخ معتقة جنبا إلى جنب مع 2 من حاملات الصواريخ В-13L, كل قادرة على تحمل 5 صاراويخ С-13.وتشمل الخيارات الاخرى حاملين للصواريخ B-8 ، كل قادرة على حمل ما يصل إلى 20 Sاروخا S-8.
  • هناك أربعة أنواع من الصواريخ Ataka لمختلف المهام. يتم استخدام (9М120) جنبا إلى جنب مع الرؤوس الحربية شديدة الانفجار المضادة للدبابات (HEAT) كبديل ضد الدبابات المزودة بالدروع المضدة للمتفجرات (ERA), يمكنها اختراق 800 ملم من درع مكون من حديد التصفيح المتجانس (РГА). يتم استخدام البديل 9M120F الحراري ضد المشاة والمباني والمخابئ والكهوف. يستخدم البديل الرأس الحربي 9M120O ضد الطائرات الهليكوبتر الأخرى.جميع هذه البدائل تنتمي لفئة 6 كم. و 9M120M نسخة محسنة تنتمي لفئة أطول (8 )م) و تغلغل أفضل (900 ملم (RHA)
  • خواريخ S- 8 و S- 13 المستخدمة من قبل في طراز Mi- 28 وعادة ما تكون غير موجهة. في التكوين الأكثر شيوعا ، ويمكن للمرء أن يتوقع 40 S- 8 10و 10 خواريخ S- 13 صاروخا. HEلا صواريخ لها بدائلها ، من الرؤوس الحربية HEAT أو الحرارية. و S- 8 لديها مجموعة أقصر وأصغر من الرؤوس الحربية S- 13 ، ولكن بفارق العدد.
  • حاليا ، القوات الجوية الروسية تقوم بترقية صواريخها S- 8 و S- 13 بتلك الموجهة بالليزر مع نظام Ugroza ())الصواريخ مطورة تحت نظام Ugroza تلقى التسميات S- 8Kor و S- 13Kor ، على التوالي.
مشاريع شقيقة ,

Ми Ми-28 штурмовой вертолет | Military-Today.com

Страна происхождения Россия
Поступил на службу 2006
Экипаж 2 мужчины
Размеры и вес
Длина 17 м
Диаметр несущего винта 17.2 м
Высота 3,82 м
Вес (пустой) 8,5 т
Вес (максимальный взлет) 11,5 т
Двигатели и производительность
Двигатели 2 турбовальных двигателя Климов ТВ3-117ВК
Мощность двигателя 2 х 2 466 л.с.
Максимальная скорость 320 км / ч
Подвесной потолок 3.6 км
Диапазон 460 км
Вооружение
Пушка 1 х 30 мм пушка (300 выстрелов)
Ракеты 16 х Атака, Штурм-В или Вихрь противотанковый управляемый ракеты
Прочее Стручки с неуправляемыми ракетами 80 мм

Ми-28 (Западный сообщающее название Havoc) является российским ударным вертолетом.Первый из четыре прототипа совершили первый полет 10 ноября 1982 года. третий и четвертый прототипы были выполнены по стандарту Ми-28А с двигателями с повышенными характеристиками, выпускаемыми через наклонные диффузоры. четвертый серийный образец также имел гиростабилизированный турникет с электронно-оптическим датчиком и стручки с крылышками, несущие электронные контрмеры и мякину диспенсеры.

Встретить Российская армия требует нового ударного вертолета Ми-28 соревновались с Ка-50.Во время испытаний Ми-28 был побежден Ка-50. Однако Мил получил заказ на небольшую партию Вертолеты Ми-28, скорее всего, для того, чтобы помешать производителю обанкротиться.

В настоящее время в общей сложности 24 Улучшенные ударные вертолеты Ми-28Н находятся на вооружении российской армии. Тип активно продается на экспорт. Некоторые Источники сообщают, что Ми-28 находится на вооружении Кении. В 2013 Ирак заказал первую партию из 10 вертолетов Ми-28НЭ.Всего 19 вертолеты должны были быть доставлены в Ирак до 2016 года. Алжир заказал 42 боевых корабля Ми-28НЭ.

Ми-28 имеет обычную вертолетную компоновку с пилотом в тыл и наводчик впереди. Он вооружен 30-миллиметровой обучаемой пушкой размещается в башне под носом. Двойные 150-ящики с патронами установлены вместе для перемещения, подъема и опускания вместе с пистолетом. Таким образом, в общей сложности 300 патронов несут для основного оружия.Пистолет идентичен русскому БМП-3 пехота боевая машина и использует те же боеприпасы. Каждый ящик с боеприпасами может быть загружен различными типами боеприпасов. Этот боевой корабль может также нести две капсулы с 80-мм неуправляемыми ракетами и 16 противотанковых управляемых ракет.

Для Противо-доспехные миссии Ми-28 могут быть оснащены Ataka, Штурм-В или вихрь противотанковые управляемые ракеты. Ракеты «Атака» имеют радиолокационное управление дальность до 8-10 км и пробить 950 мм стальной брони позади Взрывчатая реактивная броня (ERA).Ракеты «Штурм-В» имеют дальность действия до 7 км и пробить до 800 мм стальной брони за ERA. Ракеты с лазерным наведением «Вихрь» имеют дальность до 10 км и пробить до 1 000 мм или стальную броню за ERA. Эти ракеты способны уничтожить большинство основных боевых танков.

Экипажный отсек хорошо бронирован. Он выдерживает попадание 12,7 мм бронебойных снарядов и 20 мм HE-FRAG раунды. Утверждается, что этот вертолет не может быть побежден одиночная зенитная ракета малой дальности.

Ми-28 кабина совместима с очками ночного видения; пилот имеет головной дисплей и один ЭЛТ, на котором можно отображать телевизионные изображения. Пакет первичных датчиков содержит оптические прицелы и лазер дальномер в подводной башне. Экипаж защищен энергопоглощающие сиденья и система аварийного выхода позволяют Экипаж благополучно сбежать на парашюте Люк в порту, к задняя часть крыла, дает доступ к отсеку авионики и пространство, достаточное для размещения двух или трех пассажиров во время боевое спасение.

Варианты

Ми-28А является Первоначальный вариант. Он никогда не достигал полномасштабного производства.

Ми-28Н является улучшенная версия с возможностью ночной атаки. Буква «Н» в обозначены как «Ночь». В 1994 Финансирование российской армии позволило модифицировать первый Ми-28А прототип для конфигурации Ми-28Н. Это привело к установке на мачте радиолокатора MMW Kinzhal V или Arbalet, составных лопастей ротора, дальновидный инфракрасный, электронное летное оборудование система кабины, улучшенные опции вооружения, включая Игла-В воздух-воздух ракеты и завышенные двигатели ТВ3-117ВК.Ми-28Н сделал первый полет в апреле 1997 года. Производство началось в 2005 году. Поставки Боевые вертолеты Ми-28Н для российской армии начались в 2006 году. Однако официально тип был принят российской армией только в 2013 году. Так что Ми-28Н был окончательной серийной версией.

Ми-28НЭ Ночной охотник является экспортной версией Ми-28Н. Ирак заказал 19 таких ударных вертолетов. Алжир заказал 42 таких вертолета.

Ми-28НМ есть Последняя версия.Разработка этого вертолета началась в 2008. У него много отличий по сравнению с Ми-28Н. это версия полностью интегрирована в систему передачи данных всеми каналы, включая видео, положение цели и другие данные. Также это интегрирован с БПЛА.

Ми-28УБ боевой тренажер вертолета. Основан на Ми-28Н. Можно использовать для обучения пилотов, однако этот вертолет сохраняет полный бой возможность.

Миль также предлагает военно-морской вариант Ми-28 для поддержка морских десантов.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
