31 — история, характеристики истребителя и особенности самолета, несущего ракеты «Кинжал» — Оружие — tsn.ua
Что известно о модификации российского истребителя МиГ-31, способного нести «Кинжалы», история создания и основные характеристики самолета.
МиГ-31 — советский высотный истребитель-перехватчик дальнего радиуса действия, который способен поражать цель на расстоянии до 2 тыс. км. А модификация базового самолета — МиГ-31К — является носителем ракеты Х-47М «Кинжал».
История создания МиГ-31
МиГ-31 разработан в 1970-х годах отдельным конструкторским бюро №155. Его создание было ответом на американскую военную программу стратегических крылатых ракет. Перед конструкторами стояла задача создать самолет, способный выполнять боевые задания в автономном режиме без поддержки наземных пунктов наведения. Самолет задумывался для прикрытия территории Советского Союза от удара ракетами со стороны Арктики, где не было сплошного радиолокационного поля.
МиГ-31 построен на базе одноместного самолета МиГ-25, первого в мире серийного истребителя со скоростью более 3000 км/ч. Внешне МиГ-31 также похож на МиГ-25 дизайном, профилем конструкции с угловыми воздухозаборниками, у них одинаковая стреловидность крыла. Но для улучшения летных характеристик на низких высотах конструкция МиГ-31 была несколько прочнее, самолет уже двухместный, предусматривает экипаж в составе летчика и штурмана-оператора.
Самолет принят на вооружение в 1981 году, а в 1994 конструкторское бюро Микояна-Гуревича прекратило его производство. В настоящее время МиГ-31 находится на вооружении у РФ и Казахстана.
За более чем 40 лет самолет прошел восемь модификаций и модернизаций. Это и МиГ-31Б — серийная модификация МиГ-31, оснащенная системой дозаправки в воздухе, МиГ-31БМ — современная версия МиГ-31, МиГ-31Ф — многоцелевой фронтовой истребитель, предназначенный для атак наземных целей, и другие. Модификация МиГ-31К может нести ракеты «Кинжал». Буква «К» в варианте МиГ-31К означает «Калибр».
Особенности МиГ-31
Истребитель предназначен для перехвата и уничтожения воздушных целей на малых, средних и больших высотах. Самолет может работать в любое время суток и в любых погодных условиях.
МиГ-31 способен работать при применении противником активных и пассивных радиолокационных помех, а также ложных тепловых целей.
Истребитель оснащен приборами радиоэлектронной борьбы инфракрасного и радиолокационного диапазонов.
Самолет выполняет задачи при поддержке автоматизированной цифровой наземной системы управления. Наземная система способна координировать одновременно четыре самолета, если их расстояние друг от друга — до 200 км.
МиГ-31 способен перехватывать крылатые малые ракеты, истребитель является боевой единицей ВВС и ПВО.
МиГ-31 укомплектован четырьмя ракетами и двумя подвесными баками. Без ракет дальность полета Миг-31 составляет 2480 км, продолжительность — 2 ч 44 мин. С 4 ракетами дальность самолета 2400 км, продолжительность полета — 2 ч 35 минут.
Истребители являются носителями ракет Х-47М «Кинжал» и Р-37, но для этого предназначена только модификация МиГ-31К, визуально не отличающаяся от МиГ-31 и МиГ-31БМ.
МиГ-31 К с Кинжалом
МиГ-31 К может нести только один «Кинжал», максимальная дальность поражения комплекса — 2 тыс. км.
Технические характеристики МиГ-31
- экипаж – 2 человека,
- размах крыльев – 13460 мм,
- площадь крыла – 61,62 м²,
- вес в полной комплектации – 39150 кг,
- максимальная взлетная масса – 46750 кг,
- максимальная скорость – 1500 км/ч на малой высоте, 3100 км/ч – на большой высоте,
- скорость: дозвуковая – 950 км/ч, сверхзвуковая – 2500-2800 км/ч,
- дальность без дозаправки – 3 тыс. км,
- радиус действия – 720 км.
Читайте также:
- Дальность Brimstone 2 и другие преимущества и характеристики ракеты
- ЗРК Patriot: основные характеристики, история создания и стоимость
Самолет Миг-31: фото, технические характеристики
Миг-31 — боевой самолет, основная задача которого уничтожение воздушного противника на больших дистанциях.
Он способен сбивать летательные аппараты противника с широким разбросом высот, от малых, до, практически, стратосферы. Выполняет боевые задания в любую погоду.
Содержание
- Назначение Миг-31
- Основные технические характеристики самолета
- Хронология создания
- Вооружение
- Бортовое оборудование
- Силовая установка
- Высота полета
- Скорость полета
- Дальность полета
- Модификации
- Эксплуатация и боевое применение
- Перспективы самолета
Назначение Миг-31
Самолет Миг-31 является непревзойденным продуктом 70-х годов XX века знаменитого КБ им. Микояна. Но до сих пор машина находится в боевом строю на охране воздушных рубежей России и не собирается уступать свое место более поздним разработкам боевой военной техники.
С самого начала в этом истребителе были заложены технические и военные возможности, которые намного опередили свое время. Достаточно сказать, что сразу после своего создания самолет стал рекордсменом многочисленных мировых рекордов по высоте полета, скорости и скороподъемности.

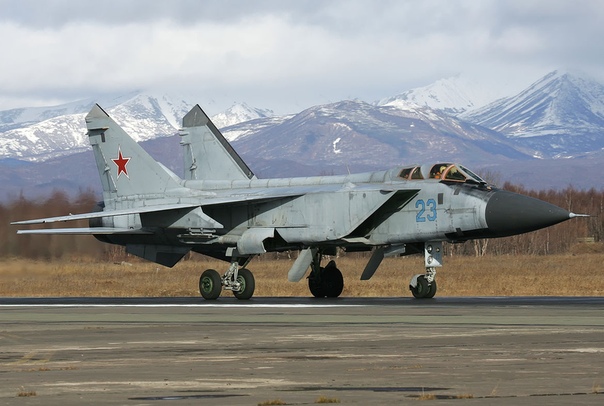

Фото Миг-31 представлено ниже.
Основные технические характеристики самолета
Перехватчик выполнен по схеме моноплана с высоко расположенным крылом. Имеет два вертикальных киля и два горизонтально расположенных двигателя в хвостовой части. Крыло в форме трапеции. Воздухозаборники двигателей находятся по бокам фюзеляжа, сразу за кабиной пилота. Кабина Миг-31 рассчитана на двух членов экипажа.
При изготовлении конструкции Миг-31 использовалась преимущественно высокопрочная и высокотемпературная сталь, остальные элементы титановые и из алюминиевых сплавов. Впервые в отечественном самолетостроении боевая машина была снабжена антенным локатором с фазированной решеткой. В силовой установке самолета применяются турбореактивные двигатели с двумя контурами и большой степенью сжатия.
Самолет способен летать на скоростях в несколько раз превышающих скорость звука, и выдерживать перегрузки до 5 g. На более поздних модификациях самолета установлено оборудование для дозапавки в воздухе.
Основные технические характеристики Миг-31:
Отдельные ТТХ Миг-31 превосходят аналогичные характеристики современных самолетов.
Хронология создания
Началом создания Миг-31 следует считать 1968 год. Свой первый полет опытный вариант Миг-31 совершил в 1975 году. Испытания самолета на государственном уровне завершились в 1980 году. К 1981 году была подготовлена вся необходимая документация, рабочие чертежи, изготовлена заводская оснастка и отработаны технологии серийного производства. Это позволило начать изготовление серийных машин в том же году (г. Нижний Новгород). Первое боевое дежурство истребителя состоялось в 1983 году. Изготовление 31-х мигов было прекращено в 1994 году, после поступления на вооружение более современных моделей самолетов.
Миг-31 в 1975 году
В общей сложности было изготовлено больше 500 экземпляров Миг-31 и его вариантов.
Вооружение
Вооружение Миг-31: главным элементом вооружения являются ракеты высокой точности, которые способны поражать противника как в воздушном пространстве, так и на поверхности земли, на различном расстоянии.
Самолет также может быть вооружен ракетами для уничтожения морских объектов. Некоторые ракеты, находящиеся в составе вооружения Миг-31, действуют по принципу «выстрелил и забыл», который не требует участия пилота в их конечном наведении на цель.
Бортовые средства наведения таких ракет позволяют сделать это самостоятельно. Для защиты самолета от ударов противника, он оснащен системой, предупреждающей о радиолокационном облучении, бортовыми радиоэлектронными средствами противодействия и создания помех, термическими ракетами. Для уничтожения наземных объектов на самолет подвешиваются управляемые по лазерному лучу планирующие авиабомбы. Для стрельбы по ближним целям в корпусе Миг-31 установлена пушка, рассчитанная на комплект из 260 снарядов. Общий вес боевого вооружения самолета может достигать 3 тонн.
Самолет способен сбивать цели на дальности более 100 км и на высотах от низколетящих огибающих земной рельеф целей до целей на высоте около 30 км. Это один из немногих истребителей, который может сбивать низкоорбитальные космические аппараты.
Прорабатывались вопросы оценки возможности использования самолета для запуска небольших спутников.
Бортовое оборудование
Радиоэлектронная бортовая аппаратура Миг-31 представляет собой мощный комплекс по обнаружению противника и наведению на него поражающих средств самолета. Центральным элементом этого комплекса служит радиолокатор с фазированной антенной. Этот локатор отличается от бортовых локаторов параболического типа тем, что способен отслеживать не одну цель, а одновременно вести наблюдение за более чем 20 мишенями и наводить оружие самолета на 8 целей.
Миг-31 способен обнаружить воздушного противника на дальности свыше 300 км, наземного – на дальности до 200 км. Бортовая электронная аппаратура Миг-31 позволяет обмениваться информацией нескольким самолетам. Такая группировка, составленная из нескольких 31-х машин, способна защитить воздушные границы шириной около одной тысячи километров. Характер информационного обмена в такой группировке позволяет одной из машин взять на себя роль наводчика и помогать остальным истребителям наводиться на цель.
В бортовую аппаратуру 31-х мигов входит тепловой пеленгатор, способный отслеживать противника на расстоянии около 50 км.
ФАР и приемник топливозаправки МиГ-31Б
Силовая установка
Силовая установка Миг-31 включает в себя два турбореактивных форсированных авиамотора с двумя контурами сжатия, с нормальной тягой каждого около 9 тонн и с повышенной тягой около 16 тонн. Создали этот авиамотор конструкторы и инженеры конструкторского бюро из Перми. Основные параметры двигателя:
Двигатель Миг-31 имеет в своей конструкции несколько ступенчатых компрессоров низкого и высокого давления, которые с большой силой сжимают воздух перед подачей в камеру сгорания. Туда же, в камеру сгорания, впрыскивается топливо. Полученная воздушно-топливная смесь сгорает при температуре около 1400 градусов. Вырывающиеся из сопла двигателя газы способны толкать самолет с силой около 10 тонн.
Суммарная тяга сдвоенной установки Миг-31 может достигать от 20 до 30 тонн.
Количество поступающего в двигатель воздуха при помощи специальных устройств регулируется в зависимости от высоты и скорости полета. Этим достигается устойчивая работа двигателя на всех высотах. Диаметр выходного сечения сверхзвукового сопла двигателя может регулироваться. Что увеличивает или уменьшает скорость выходящих из сопла двигателя газов и, таким образом, регулирует его тягу.
Двигатель Миг-31 имеет большую степень надежности, что обеспечивается специальными защитами от неконтролируемой раскрутки деталей двигателя, ограничения его разогрева, а также своевременным обнаружением дефектов и повреждений его механизмов и отдельных частей. Повышенная надежность достигается также дублированием отдельных систем мотора.
Конструкция авиамотора Миг-31 обладает высокой степенью ремонтопригодности, что во многом связано с модульным исполнением двигателя.
Высота полета
Высота полета самолета во многом зависит от его скорости. С увеличением высоты, плотность воздуха уменьшается, а, следовательно, уменьшается и опора крыла самолета на воздух.
Тогда, единственным способом достижения большей высоты становится скорость разгона самолета. Максимальная высота полета Миг-31 составляет около 30 км, при этом его скорость в три раза превышает звуковую.
Скорость полета
Скорость полета самолета определяется многочисленными факторами, к основным из них можно отнести: мощность двигателя, характеристики топлива, аэродинамику обводов корпуса и крыла, массу полезной нагрузки. С учетом всех этих параметров, максимальная скорость Миг-31 может достигать свыше 3 м. На небольшой высоте, она может доходить до 1,5 м.
Довольно долго Миг-31 может лететь на скорости меньше звука в 950 км/час и на скорости, превышающей скорость звука в 2500 км/час. При посадке скорость самолета снижается до 300 км/час.
К исключительным свойствам Миг-31 относится его способность достигать звуковой барьер в горизонтальном полете и при наборе высоты. Переход звукового барьера самолет способен достигать без дополнительного включения форсажа.
Самолет способен длительное время лететь на скорости больше скорости звука. Большинству самолетов-аналогов такой полет удается поддерживать в течение не более нескольких десятков минут.
Дальность полета
Дальность полета Миг-31 во многом зависит от количества топлива на борту, веса полезной нагрузки и полетной скорости самолета. При дозвуковой скорости без ракет, дальность полета может составить около 2500 км. При этом продолжительность полета будет 2,5 часа.
С четырьмя ракетами и их запуском на середине дистанции, дальность составит 2400 км, с четырьмя ракетами и пуском в конце дистанции, дальность – 2240 км.
С двумя подвесными баками и их сбросом после израсходования топлива, самолет сможет пролететь 3000 км. Такой же дальности полета Миг-31 достигнет и с однократным пополнением топлива в воздухе от специального самолета-заправщика. Максимальная дальность полета самолета в 8000 км была получена при трехкратном пополнении топливом от самолета-заправщика.
При этом продолжительность полета заняла около 7 часов.
Радиус действия Миг-31 при боевой работе – свыше 700 км.
Модификации
Истребитель неоднократно модифицировался с целью улучшения параметров и под выполнение новых задач. Рассмотрим самые яркие примеры усовершенствования машины.
Конструктивные версии 31-х машин:
Миг-31Б – усовершенствовано оборудование управления, добавлено устройство заправки в полете, обновлены приемы обмена информации, доработана навигация машины, включая использование спутниковых сигналов. Этот вариант машины оснащен новыми ракетами для поражения целей на малых и больших расстояниях. Все указанные новшества позволили увеличить боевую мощь истребителя.
Миг-31М – серьезная модернизация базового варианта самолета. Установлен усовершенствованный бортовой радиолокационный комплекс, с дальностью обнаружения до 320 км и 24 объектами в режиме сопровождения целей.
Установлен доработанный более мощный авиамотор. Увеличен объем емкостей для топлива. Добавлено оборудование активных помех. Увеличение диаметра антенны локатора потребовало изменения конструкции головного обтекателя, его пришлось немного отклонить вниз.
Миг-31БМ – добавлены противорадиолокационные и противокорабельные ракеты. Радиоэлектроника была доработано таким образом, что самолет получил возможность координировать свои действия с наземными зенитными комплексами, а также применяться в качестве воздушного командного пункта для координации с другими самолетами.
Миг-31Д – вариант для уничтожения низколетящих спутников.
Миг-33ЛЛ – использовался в исследовательских целях.
Миг-31Э – экспортный вариант машины.
Миг-31ФЭ – фронтовой истребитель с широким спектром задач. Добавлена лазерная система наведения для уничтожения объектов на земле. Боевая нагрузка достигла 9 тонн.
Самолет может задействовать одновременно, как оружие для уничтожения целей в воздушном пространстве, так и на земле. На самолете стало возможным устанавливать аппаратуру, изготовленную за рубежом.
В последних вариантах 31-х машин для удобства и оперативной информированности экипажа добавлена световая информация на лобовом стекле кабины.
Эксплуатация и боевое применение
Первые 31-е миги стали прибывать в войска противовоздушной обороны с 1980 года. Они были направлены в авиационные полки, базировавшиеся в Правдинске (Калиниградская область) и в Центр ПВО в Саваслейке (Нижегородская область). В дальнейшем им предстояло оборонять рубежи СССР на Дальнем Востоке. Там сложилась опасная ситуация, в связи с провокационными полетами у границ СССР американских самолетов-разведчиков. Эти самолеты имели скорость, которая превосходила скорость истребителей того времени. После появления в небе Дальнего Востока истребителей Миг-31, провокационные полеты прекратились.
В настоящее время на вооружении армии и военно-морского флота России находится 247 самолетов Миг-31 различных модификаций. География их дислокации сосредоточена в центре России (Тверская и Владимирская области), на Севере (Мончегоск), в Районе Урала (Пермь), Восточной Сибири (Красноярский край), на Дальнем Востоке (Владивосток, Петропавловск-Камчатский). На вооружении Республики Казахстан находятся 32 Миг-31.
В 1999-2000 годах 31-е миги принимали участие во второй чеченской войне, контролируя воздушное пространство над республикой.
Миг-31 в Сирии: в ноябре 2016 года на Миг-31 была возложена обязанность прикрытия базы Хмеймим, основной базы базирования воздушно-космических сил России в Сирии.
Перспективы самолета
Учитывая уникальные летно-технические характеристики и боевые возможности Миг-31, продолжаются работы по его дальнейшей модернизации. В основном это связано с совершенствованием бортовой аппаратуры и электроники, а также возможностей двигателя.
Аэродинамика самолета в сочетании с материалами, из которых изготовлен самолет, доказали свое неоспоримое преимущество даже перед более поздними конструкциями самолетов-истребителей. Некоторые характеристики Миг-31 остаются не превзойденными до сих пор. В ближайшее время предполагается модернизировать 60 истребителей 31-х мигов до уровня БМ, а в правительственных кругах и в Государственной думе России рассматриваются планы по возобновлению производства Миг-31.
