Эта статья посвящена советской мобильной радиолокационной станции. Для самолетов Второй мировой войны см. » Curtiss P-40 Warhawk » .
P-40 «Броня» ( русский : « броня » , броня) или 1S12 , является трехмерным UHF радар , разработанный и используемый Советского Союза .
Его обозначение в НАТО «Long Track» относится к его несущей раме, артиллерийскому тягачу AT-T , гусеницы которого длинные (отсюда и название « длинная гусеница » ).
Резюме
1 Развитие
2 Особенности
3 пользователя
4 Примечания и ссылки
5 См. Также
5.1 Связанные статьи
6 Внешние ссылки
Разработка
Разработка Р-40 началась в 1960 году, а государственные испытания завершились в 1962 году . Он был разработан Институтом научных исследований GKRE п о 208, позже известный как NIIIP и части Министерства промышленного радио (Минрадиопром).
Этому научно-исследовательскому центру при разработке опытного образца оказало содействие конструкторское бюро ОКБ-588 (впоследствии это бюро было переименовано в ЛЭМЗ — Лианозовский электромеханический завод). В 1963 году принят на действительную службу в Зенитные войска Красной Армии ( ПВО ).
В 1965 году , Р-40 получил индекс ГРАУ , (эквивалент французского DGA ) из «1S12» , когда он был принят в качестве радара цели приобретения для 2K11 Krug мобильного земля-воздух системы .
Между 1966 и 1968 годами радар был усовершенствован, что увеличило дальность его обнаружения. Позже, между 1969 и 1970 годами , его возможности обнаружения были дополнительно расширены, а его надежность повысилась.
Характеристики

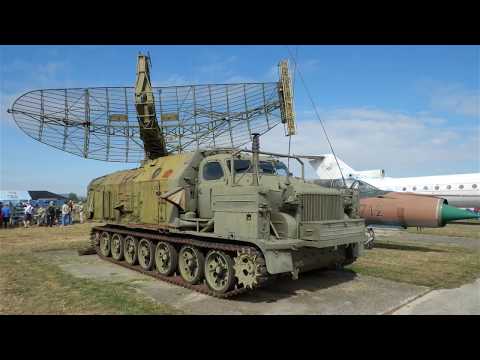

РЛС P-40 на базе авиабазы Неллис ВВС США .

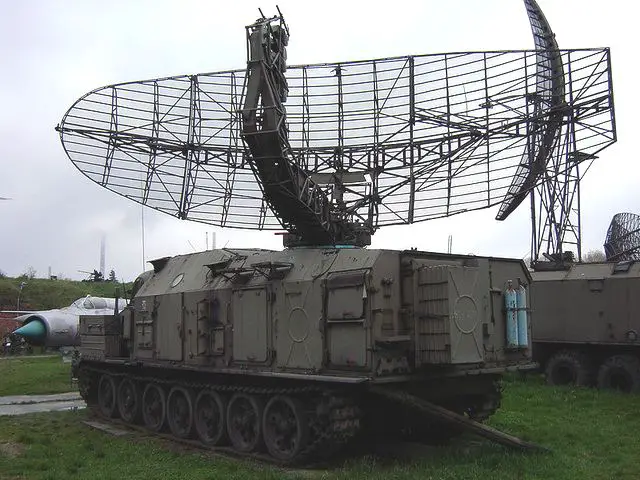

Р-40 был самой первой высокоподвижной РЛС, поступившей на вооружение ПВО, недавно сформированной дивизии Красной Армии .
Он используется в качестве основы артиллерийского трактора AT-T, оснащенный гусеничного шасси и V-12 дизельный двигатель в 465 л. с. (342 кВт ), что позволяет ему достичь скорости 55 км / ч . Он нес экипаж из 6 человек и весил 35 тонн. Радар питался и приводился в движение генератором 400 Гц, приводимым в действие газовой турбиной .
В радаре используется усеченная параболическая антенна с открытой структурой и многослойный источник. Антенна радара установлена на грузовике, используемом для перевозки, что придает ему большую мобильность, поскольку радар более складывается во время движения. Азимут определялся механическим сканированием, в то время как угол места цели определялся путем измерения того, где на отражателе антенны приходило эхо-сигнал радара. Радар не имел вторичной антенны и не был оборудован системой IFF (
Identification Friend or Foe ).
Пользователи
Старый
Советский Союз : P-40 использовался Советским Союзом с 1963 года и был подарен государствам-преемникам во время распада советского блока в 1991 году .
Текущий
Россия — 220 SA-4 A / B Ganef в основном на хранении в 2010 г.
Примечания и ссылки
↑ a b c d e et f (ru) Радары поиска и обнаружения (S-диапазон, X-диапазон)
↑ a b c и d (ru) « РЛС П-40« БРОНЯ » » , pvo.guns.ru,23 ноября 2001 г.(по состоянию на 29 декабря 2008 г. ) .
↑ а и б (в) « РЛС наблюдения Long Track (Российская Федерация), РЛС ПВО наземного базирования » Jane’s Radar and Electronic Warfare Systems2 июля 2001 г.
(по состоянию на 3 января 2009 г. ) .
↑ (in) Кристиан Вольф, « P-40« Long Track » » ,2008 г.(по состоянию на 3 января 2009 г. ) .
↑ Military Balance 2010, стр. 223 .
Смотрите также
Статьи по Теме
2К11 Круг
Радар
ПВО
Зенитная ракета
Внешние ссылки
(en) Кристиан Вольф, « P-40« Long Track » » , Карточка радарных наборов — Древние радары , Radartutorial.eu (по состоянию на 28 июня 2014 г. ) .
Транспорт солдат по российской армии
Основной боевой танк
Т-90 · Поставка: Армата / Т-14 Армата
Боевой танк
Т-72 · Т-80
Самоходная пушка
На колесах: МАЗ-543 / А-222 Берег · Шенилле: Т-80 / 2С19 Мста · МТ-ЛБУ / 2С1 Гвоздика · Шасси GM / 2S3 Акация · Шасси GM / 2S5 Гиацинт-С · Т-80 / 2S7 Пион · В проект: Армата / 2С35 Коалиция-СВ
Радиолокационная станция П — 18 является одной из самых массовых, простых и дешевых станций, до сих пор находящейся в эксплуатации как в странах СНГ, так и за рубежом. РЛС П — 18 предназначена для своевременного обнаружения и сопровождения воздушных объектов, в том числе выполненных по технологии «стелс», в пределах зоны видимости, определения государственной принадлежности и выдачи их координат потребителям информации о воздушной обстановке. РЛС П — 18 в была принята на вооружение Советской Армии 1971 году.
П — 18 создана на основе РЛС П — 12МП путем перевода ее аппаратуры на новую элементную базу. В отличие от прототипа П — 18 обеспечивает выдачу более точного целеуказания наземным средствам поражения воздушных целей, а также наведение истребительной авиации на самолеты противника. Кроме того, эта станция имеет улучшенную помехозащищенность от радиоэлектронных помех. Вся аппаратура РЛС размещена на самоходной базе двух автомобилей, на одном из которых размещается радиоэлектронная аппаратура с рабочими местами операторов, на втором – антенно — мачтовое устройство.
Высокие технические характеристики, удобство эксплуатации, надежность и высокая мобильность обусловили большую известность РЛС П — 18 и спрос на нее в странах СНГ и за рубежом.
Радиолокационная станция П — 37

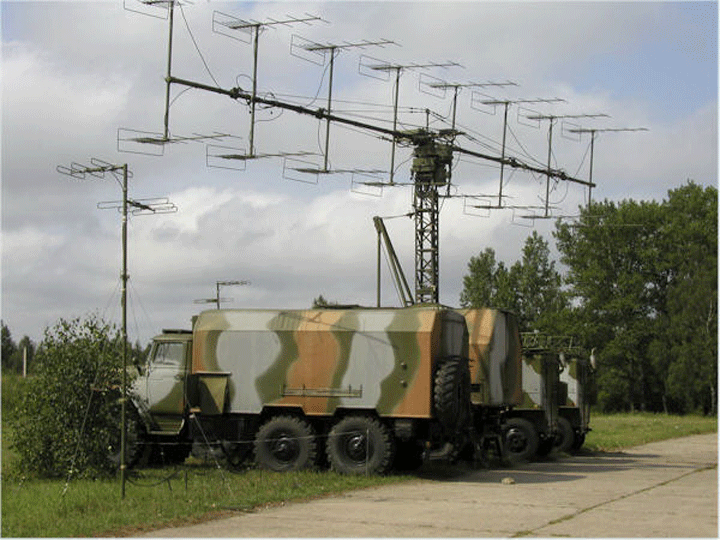

П — 37 — подвижная двухкоординатная радиолокационная станция кругового обзора. Принята на вооружение в 1971 году. Предназначена для ведения радиолокационной разведки воздушных целей, обеспечения наведения истребительной авиации и целеуказания зенитным ракетным комплексам. РЛС состоит на вооружении радиотехнических батальонов и радиолокационных рот и по качеству радиолокационной информации относится к классу РЛС боевого режима.
П — 37 обеспечивает:
— обнаружение воздушных целей и измерение их плоскостных координат: азимута и дальности.
— определение государственной принадлежности обнаруженных целей по принципу «свой — чужой» и индивидуальное опознавание своих объектов.
— определение характеристик целей – состав, боевые порядки, курс, скорость, маневр.
Для измерения пространственных координат РЛС может сопрягаться с высотомерами ПРВ — 11 и ПРВ — 13.
РЛС П — 37 развертывается на ровной горизонтальной площадке диаметром не менее 50 метров на господствующей высоте. Крупные лесные массивы вблизи позиции существенно влияют на условия распространения радиоволн, поэтому позицию рекомендуется выбирать не ближе 3 — 5 км от них. Позиция выбирается на удалении 2 — 3 км от населенных пунктов, крупных железобетонных сооружений, линий электропередач и связи.
Подвижный радиовысотомер ПРВ — 13
Подвижный радиовысотомер ПРВ — 13 предназначен для работы в качестве средства измерения высоты полета воздушных объектов в составе радиолокационного комплекса 5Н87, совместно с другими дальномерами
П — 37 и П — 35М. Он также сопрягается с объектами автоматизированных систем управления различных типов.
В качестве РЛС обнаружения маловысотных целей высотомер может использоваться в составе автоматизированных радиолокационных постов. Возможно также автономное использование высотомера в неавтоматизированных подразделениях для обнаружения целей и измерения их трех координат – азимута, дальности и высоты.
Радиовысотомер развертывается на ровной площадке диаметром не меньше 100 метров. При размещении на позиции других РЛС необходимо согласование их расположения для уменьшения взаимной экранизации их приемно — передающих кабин. Для передислокации высотомера используются тягачи КРАЗ или МАЗ. Скорость транспортирования составляет 20 — 40 км/ч. Время развертывания высотомера из походного положения в боевое и свертывание расчетом из 5 человек составляет 4,5 часа. Данный образец был разработан на основе радиовысотомера ПРВ — 11 в начале 60 — х гг прошлого века. Серийное производство было организовано на заводе № 588 в городе Балахна. В настоящее время радиовысотомер находится в эксплуатации.
Радиолокационная станция П — 15
П — 15 – мобильная двухкоординатная радиолокационная станция кругового обзора. Принята на вооружение в 1955 году. РЛС П — 15 предназначена для своевременного обнаружения и сопровождения воздушных объектов в пределах зоны видимости, определения государственной принадлежности и выдачи их координат (дальность и азимут) потребителям информации о воздушной обстановке.
Она нашла широкое применение в радиотехнических формированиях войск ПВО, ВВС и ВМФ, где после ряда модернизаций и поныне используется на радиолокационных постах радиотехнических формирований и пунктах управления зенитных артиллерийских и ракетных формирований оперативного звена ПВО, а также на пунктах управления ПВО тактического звена.
Станция П — 15 смонтирована на одном автомобиле вместе с двухэтажной антенной системой и развертывается в боевое положение за 10 минут. Станция обеспечивала обнаружение самолетов — истребителей на дальностях 60 — 140 км при высоте полета от 500 до 3000 м. Импульсная мощность РЛС — 300 кВт. Многие дивизионы комплектуются РЛС П — 15М, которая отличается тем, что антенна может устанавливаться на вышке высотой от 20 до 30 м. Это повышает дальность обнаружения маловысотных целей.
РЛС «Подберезовик-ЭТ1»
Главная
Продукция военного назначения
РЛС «Подберезовик-ЭТ1»
Корабельная трехкоординатная радиолокационная станция «Подберезовик-ЭТ1» предназначена для обнаружения воздушных и надводных целей и обеспечения целеуказания огневым средствам, устанавливается на кораблях среднего и большого водоизмещения и на радиотехнических постах берегового наблюдения.
В РЛС «Подберезовик-ЭТ1» имеется встроенная система автоматизированного контроля работоспособности и диагностирования, позволяющая выявлять отказы и неисправности с точностью до сменного элемента.
РЛС «Подберезовик-ЭТ1» решает следующие задачи:
— освещение воздушной и надводной обстановки; — обнаружение воздушных, в том числе малоразмерных и низколетящих целей; — обнаружение надводных целей; — обеспечение сопровождения целей в интересах системы управления; — выдача первичной радиолокационной информации огневым средствам, средствам РЭП и в систему обработки информации; — обеспечение государственного опознавания обнаруженных целей; — в комплекте с приборами обработки информации сопровождение обнаруженных целей и выдача вторичной радиолокационной информации в системы управления.
Технические характеристики РЛС «Подберезовик-ЭТ1»:
Диапазон частот
С
Зона обзора
— дальность, км
500
— азимут, град
360
— высота, км
40
— угол места, град
30
Дальность обнаружения, км
— истребитель
300
— ракета
55
Минимальная дальность обнаружения, км
5
Максимальный темп обзора, сек
5
Точность измерения координат
— дальность, м
150
— азимут, мрад
7
— угол места, мрад
9
Вес, т
— аппаратура
3,2
— антенный пост
4,7
Размер антенны,м
7,22 х 6,25
Потребляемая мощность, кВт
45
«РЛС ПОДБЕРЕЗОВИК ЭТ1» РАЗМЕЩЕНИЕ НА БЕРЕГОВЫХ РАДИОЛОКАЦИОННЫХ ПОСТАХ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1. Дальность обнаружения воздушной цели
Истребитель
300 км
Бомбардировщик
500 км
Пассажирский самолет
500 км
Ракета
55 км
2. Дальность обнаружения надводных Целей
Высота установки (м)
20
100
Тип рефракции
НР
ТВ
НР
ТВ
Корабль 1000 т
40 км
500 км
60 км
500 км
Корабль 5000 т
50 км
500 км
75 км
500 км
Примечание: НР нормальная рефракция. ТВ тропосферный волновод
РЛС “Подберезовик ЭT1” выпускается с 1982 года.
Постоянно модернизируется, последняя модернизация прошла в 2005 году.
