Пкт фото пулемет: Пулемет Калашникова ПК ПКС ПКТ ПКБ ПКМ ПКМС ПКМТ (СССР/Россия)

0

Пулемет Калашникова ПК ПКС ПКТ ПКБ ПКМ ПКМС ПКМТ (СССР/Россия)


Единый пулемет Никитина ПН выпуска 1960 года на станке Саможенкова (позже использованном для ПКС).




 Пулемет Калашникова ПКС на станке 6Т2 конструкции Саможенкова.




Пулемет Калашникова ПКМС на станке 6Т5 конструкции Степанова.




Пулемет Калашникова ПКМ раннего выпуска, с лентой в 100-патронной коробке.




Пулемет Калашникова танковый ПКМТ.



   ПК / ПКС ПКМ / ПКМС ПКМТ
Калибр 7,62x54R
Вес 9 кг (пулемет) + 7,7 кг (станок Барышева) 7,5 кг (пулемет) + 4,5 кг (станок Саможенкова) 10,5 кг
Длина
1173 мм 1160 мм 1098 мм
Длина ствола 658 мм 645 мм 722 мм
Питание лента 100, 200 или 250 патронов
Темп стрельбы 650 выстрелов в минуту 650 выстрелов в минуту 800 выстрелов в минуту



По опыту Второй Мировой войны советские военные эксперты оценили немецкую идею универсального (или единого) пулемета, и поставили задачу создать такой пулемет для Советской армии. Первые экспериментальные образцы, начатые в конце 1940х годов, использовали в качестве базы уже существовавшие образцы, такие как РП-46 или СГМ, однако они были признаны неудачными. Только к 1957 году появился принципиально новый образец, более или менее удовлетворявший требованиям армии — единый пулемет Никитина. Это была оригинальная разработка, использовавшая газоотводную автоматику с автоматической регулировкой и специально разработанную ленту с разомкнутым звеном, обеспечивавшим простую прямолинейную подачу патрона в ствол. В 1958 году было принято решение о выпуске большой партии пулеметов Никитина для войсковых испытаний, однако практически в это же время ГРАУ ГШ СССР приняло решение о необходимости «ускорить» процесс доводки ПН, для чего заказало конструкторской группе М.Т.Калашникова аналогичный пулемет. Нужно отметить, что как раз в это время Калашников был занят доводкой комплекса АКМ / РПК, но он таки принял вызов. По результатам испытаний, спешно созданный пулемет Калашникова был признан превосходящим пулемет Никитина (решение о принятии на вооружение и производстве которого уже практически было принято), и на вооружение в 1961 году был принят именно пулемет Калашникова.

Данный пулемет был создан сразу в четырех версиях, имевших одинаковые базовые механизмы и конструкцию — ручном ПК (на сошке), станковом ПКС (на станке конструкции Саможенкова), бронетранспортерном ПКБ и танковом ПКТ (с удлиненным тяжелым стволом и дистанционным электроспуском). По опыту эксплуатации в войсках базовая конструкция пулемета была модернизирована путем некоторого облегчения и упрочнения деталей, а также перехода на более легкий универсальных пехотный станок конструкции Степанова. В 1969 году новое семейство пулеметов ПКМ / ПКМС / ПКМБ / ПКМТ поступило на вооружение Советской армии, и до сих пор эти пулеметы являются основными в Вооруженных Силах России и многих стран — бывших республик СССР. Производство копий ПКМ (по лицензии или без нее) налажено в Болгарии, Китае, Иране, бывшей Югославии.
Пулеметы серии ПК / ПКМ отличаются высокой надежностью и пользуются заслуженной популярностью в войсках, невзирая на несколько переусложненную двухступенчатую систему подачи патронов из ленты в ствол.

Пулемет Калашникова использует газоотводную автоматику с располоденным под стволом газовым поршнем с длинным рабочим ходом. Ствол быстросменный, имеет рукоятку для переноски, также используемую для замены горячего ствола. Газоотводный узел оснащен ручным газовым регулятором. Запирание ствола осуществляется поворотом затвора. Питание патронами — из нерассыпной металлической ленты с замкнутым звеном. Ленты собираются из кусков по 50 звеньев при помощи патрона. Штатная емкость лент составляет 100 (в ручном варианте) или 200 (в станковом) патронов. Направление подачи ленты — справа налево, окна для подачи и выхода ленты оснащены пылезащитными крышками, как и окно для выброса стреляных гильз. Подача патронов из ленты двухступенчатая — сперва специальный захват при откате завторной рамы вытягивает патрон из ленты назад, после чего патрон опускается на линию досылания и при накате затвора досылается в ствол. Стрельба ведется с открытого затвора, только автоматическим огнем. Стандартные органы управления в пехотном варианте включают пистолетную рукоятку, спусковой крючок, ручной предохранитель и рамочный приклад.

В бронетранспортерном варианте возможна установка специального затыльника со спаренными рукоятками и спусковой клавишей вместо приклада, в танковом — используется электрический дистанционный спусковой механизм. В пехотном варианте пулемет оснащается складной двуногой сошкой, в станковом дополнительно используется универсальный станок-тренога с адаптером для зенитной стрельбы. Штатные прицельные приспособления открытые, выпускались также пехотные варианты с боковым  кронштейном для установки ночных прицелов.

Пулеметы России. Шквальный огонь / Арсенал-Инфо.рф

Пулеметы Калашникова танковые ПКТ и ПКТМ

Создание единого пулемета и политика унификации оружия естественно предполагали и специальную танковую модификацию. Танковый пулемет ПКТ (индекс 6П7) имеет ряд существенных отличий от пехотного: для более интенсивной стрельбы при худших условиях охлаждения пулемет снабжен тяжелым стволом, для уменьшения загазованности обитаемого отделения изменена конструкция газового регулятора.

В соответствии с установкой пулемет снабжен электроспуском, не имеет прицельных приспособлений, пистолетной рукоятки и приклада, изменены внешние детали ствольной коробки. Ствол пулемета удлинили до 722 мм, увеличив начальную скорость пули со стальным сердечником до 865 м/с, дабы сохранить баллистику предшественника СГМТ и использовать те же прицельные приспособления. Ствол утяжелен до 3,23 кг. Газовый регулятор действует по принципу изменения сечения газоотвода, а не сброса газов наружу (чтобы не увеличивать загазованность обитаемого объема). Рессора направляющей трубки газового поршня позволила уменьшить рассеивание из-за увеличения в процессе эксплуатации зазора между трубкой — а с ней и стволом — и ствольной коробкой. Электроспуск, крепящийся на затыльнике ствольной коробки, облегчает монтаж пулемета в установке независимо от органов управления стрельбой. ПКТ используется на различных объектах бронетехники в качестве спаренного, курсового, на дистанционно управляемых установках. Для крепления ПКТ в качестве спаренного служит амортизированный кронштейн.
(adsbygoogle = window.adsbygoogle || []).push({}); Важная черта ПКТ — возможность неполной разборки и устранения задержек без снятия пулемета с установки.

После принятия модернизированного единого пулемета ПКМ появился и танковый пулемет ПКТМ (индекс 6П7М), отличающийся массой системы. Его производство освоили Ковровский механический завод и Златоустовский машиностроительный завод. Уже в ходе афганской войны, затем — чеченских кампаний — танковые пулеметы ПКТ и ПКТМ устанавливали на вертолетах армейской авиации. Действия вертолетов на малой высоте заставляли вооружать их «наземными» пулеметами, лучше приспособленными к жестким условиям высокой запыленности, чем специальные авиационные. С другой стороны, более тяжелый ствол, чем на ПК, позволял ПКТ вести более интенсивный огонь без риска перегрева ствола. На вертолетах пулемет используется с рукоятками управления, патронной коробкой, прицелом с кольцевым визиром на кронштейне. На широко применяемом вертолете Ми-8, например, устанавливалось до 4 пулеметов ПКТ — в носовой части кабины, в заднем аварийном люке, на внешних узлах подвески или в двери.

Вероятно, аналогично использовались и пулеметы ПКБ со снятых с вооружения старых бронемашин. Заметим, что еще в 1959 г. едиными пулеметами Калашникова и Никитина в опытном порядке вооружали вертолеты Ми-1МУ.

7,62-мм танковый пулемет ПКТМ

Установка спаренного пулемета ПКТ с электроспуском

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКТ / ПКТМ

Патрон — 7,62?54R (7,62-мм обр. 1908 г.).

Масса пулемета без боекомплекта — 10,5/11,705 кг.

Масса ствола — 3,23 кг.

Длина пулемета общая — 1098 мм.

Длина ствола — 733/722 мм.

Начальная скорость пули — 865/855 м/с.

Темп стрельбы — 600–800 выстр./мин.

Боевая скорострельность — до 250 выстр./мин.

ПКТ (пулемет) — характеристики. Танковый пулемет ПКТ

ПКТ – пулемет Калашникова танковый – был разработан легендарным советским оружейником Михаилом Тимофеевичем Калашниковым. Он подарил нашей стране и миру в целом не менее легендарное оружие, чем знаменитый автомат, которое используется в глобальных масштабах и по сегодняшний день. В оригинале или в модификациях – это уже неважно. Важно то, что ПКТ – пулемет Калашникова танковый – был, есть и, скорее всего, будет оружием, которое прослужит стране еще несколько десятков лет.

Годы поставки и эксплуатации

Принятие на вооружение пулемета состоялось в 1961 году. Эксплуатация модели происходит и в настоящее время. При этом ПКТ – пулемет Калашникова танковый – опирается на общую, базовую конструкцию, заимствованную у автомата Калашникова. Впрочем, как и другие специализированные модификации.

Применение

Следует отметить, что танковый пулемет ПКТ, характеристики которого (некоторые) будут описаны в данной статье, использовался в большом количестве локальных конфликтов. Причем не только танковая модификация, но и другие модели оружия. Он использовался военнослужащими во времена конфликтов конца XX века, а также начала XI века.

Отличительные стороны

Вообще ПК (в частности, и ПКТ – пулемет Калашникова танковый) отличается превосходными характеристиками в плане пробивного, а также убойного действия. Простота конструкции (а все мы прекрасно знаем, что конструкция оружия Калашникова именно такова) обеспечивает высокую надежность и, конечно же, безотказность.

Разработка оружия

Основой для создания данного устройства послужил принцип так называемого “единого пулемета”. В чем же заключается смысл этого? Дело в том, что конструкция “единого пулемета” предусматривает превращение оружия в пехотный, противотанковый, станковый, зенитный вариант. При этом основная конструкция не подвергается изменению. Это и есть сущность “единого пулемета”, заложенная в базу, которую унаследовал пулемет Калашникова ПКТ.

Вариации

Пехотный (называемый также ручным) вариант используется при установке сошек (ПК). Для использования в качестве станкового пулемета требуется установка соответствующего станка (ПКС). Чтобы применять оружие в качестве орудия на бронетранспортере (БТР) он крепится на специальные устройства. То же самое происходит и в случае использования пулемета в танковой башне (ПКТ).

Кстати, интересен тот факт, что не только станковый, но и пехотный вариант может быть использован для нейтрализации угрозы с воздуха.

Замена танковых пулеметов

До 1962 года в танках использовался пулемет Горюнова. В указанном году орудие было заменено на более технологичный и совершенный в тактико-технических характеристиках ПКТ. Соответственно, при замене в конструкцию инженеры внесли некоторые изменения, затронувшие в том числе и прицельные приспособления. Они были сняты, поскольку для наводки орудия на цель в ПКТ использовался оптический прицел.

Также изменению подверглись габаритные показатели. Длина ствола, равно как и масса пулемета, была увеличена. Приклад за ненадобностью был изъят из конструкции. Для того чтобы управлять огнем дистанционно, оружейники добавили электропуск.

Факты

В большинстве случаев танковый пулемет Калашникова спаривают с противотанковой пушкой.

ПКБ устанавливается на бронетранспортерах посредством крепления на специальную опору. Она, в свою очередь, соединяется с бронетранспортом при помощи кронштейнов. Таким образом, ствол будет развернут в ту сторону, куда необходимо будет стрелять.

Питание

Для питания оружия используются металлические ленты. Сама лента укладывается в специальную коробку сбоку от пулемета. Емкость боекомплекта может быть разной. Это вариации на 100 патронов, а также на 200 и 250.

Модернизация

Как практически любое оружие, пулемет Калашникова прошел процесс модернизации. Это случилось через 8 лет после официального принятия на вооружение в рядах советской армии. То есть в 1969 году.

Что же было модернизировано? Вес оружия был понижен сразу на 1,5 килограмма. С этого времени модернизированные модели смогли использовать ночные прицелы, которые не требовали подсветки.

Производство в настоящее время

В наши дни оружие, разработанное Михаилом Тимофеевичем Калашниковым, широко используется во многих странах Азии, Ближнего Востока, стран Европейского Союза. Но речь сейчас идет именно о пулемете Калашникова и его вариациях. Так вот, они производятся на сегодняшний день (кроме России) в Китае, а также Болгарии и Румынии.

Предыстория создания

Кто бы что ни говорил, а советское командование извлекло опыт из Второй мировой войны. Тогда, как известно, вермахту удалось удачно внедрить пулеметы моделей MG 34/ MG 42 в вооружение армии немецких оккупантов. Таким образом, советские инженеры по приказу сверху интенсивно занимались разработкой аналогичного оружия. По вполне понятным причинам преуспел в этом Михаил Тимофеевич Калашников.

Тактико-технические требования, которые предъявлялись к оружию, были утверждены в 1946 году. От инженеров-оружейников требовалось создать единый пулемет, который заменил бы станковый пулемет Максима.

Интересен тот факт, что конструкция единого пулемета была предложена еще в начале ХХ века, в 20-х годах. Ее предложил Владимир Федоров, который был конструктором стрелкового оружия.

Команда ижевских оружейников, во главе которой стоял Калашников, подключилась к процессу разработки единого пулемета в 50-х годах. В команде на тот момент состояли еще несколько человек: Крупин В. В., Крякушин А. Д., Пущин В. Н. В основу пулемета легко устройство автомата Калашникова. На то были свои причины, ведь подобная конструкция обеспечивала простоту использования и надежность.

В 1960 году состоялись испытания, целью которых было выявить лучший вариант пулемета. Тестирование проходил ПК, а также пулемет Никитина-Соловьева. Победил, разумеется, ПК. Были выявлены следующие основные преимущества:

1) В качестве боекомплекта использовались патроны калибра 7,62 миллиметра, которыми снаряжалась стандартная лента от пулемета Максима, например.

2) ПК был менее чувствителен к зазору, имевшему место между газовой трубой и поршнем.

3) Меньше была чувствительность к замалчиванию. Это действительно важно в случае использования на бронетехнике.

4) Узлы запирания регулируются.

5) Неполная разборка намного проще и легче.

6) Загрязнение происходит не так интенсивно. Чистка не в пример легче.

7) Детали более стойкие, пулемет работает стабильнее.

8) Масса меньше почти на 300 грамм.

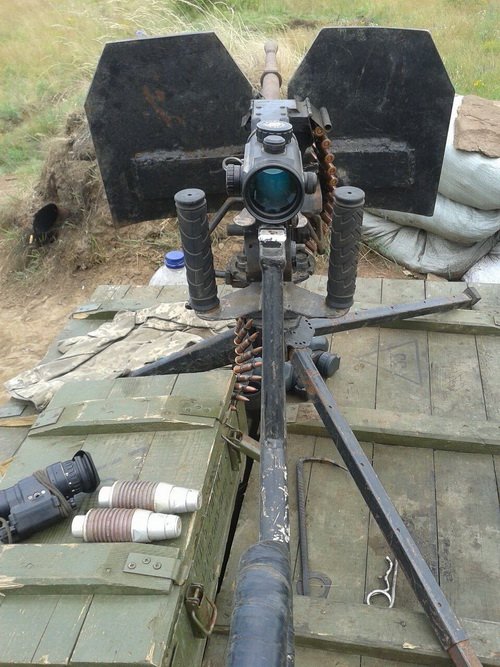

ПКТ или обратная конверсия ПК по-украински.

Вот тут на сайте родной Ассоциации нашел прекрасное.

Идея не нова: ПКТ, фактически, единственный пулемет винтовочного калибра, имеющийся штатно в механизированном отделении. Да, теперь со штатами мутно, пульроты де-факто расформированы, а потому ПКМы «опустили» во взводы, где-то они заменили РПК, где-то дополнили (напр, у 2-х отделений РПК, а у одного — ПКМ). Но чаще всего ПКМов не хватает, и всем, кому надо, не достается. Это притом, что логистика не страдает, ведь для прокорма того же ПКТ на технике патроны выделяются.
В общем, дефицит ПКМов ощутили еше в Афганистане. Помнится, один бывалый человек, командовавший разведвзводом, рассказывал, как трофеили ПК и как переделывали ПКТ для стрельбы с рук. Ну а о бешеной популярности ПКМов у чеченцев в 90-х не писал только ленивый.
Потому перед тем как крутить палцьем у виска, рекомендую подумать, что ПК лучше РПК по всем параметрам, кроме веса, и штука он нужная. Притом, что ПКТ на складах, в общем, много. Больше, чем техники, на которую его положено ставить.
Решение полукустарное, но, в целом, довольно актуальное.
Все вопросы к исполнению.

Смущает то, что пулемет «на батарейках». Если припрет, можно и руками пострелять, но неудобно. Так что если «села батарейка», то пулемет теряет в эффективности чуть менее, чем полностью. А враг зарядку не подкинет.

Станок исключает применение пулемета с рук. Это уже станковый пулемет, а не единый, как ПКМ. Т.е с ним не побегаешь, и позицию не сменишь. Рик возрастает, тем более, что щитка тут нет.
Правда, в «войне блок-постов» это не критично, там пулеметная точка укреплена будь здоров, во всяком случае, с фронта. Думаю, это и имели в виду, предлагая такое решение. Благо, на полустационарном дежурстве и батареи не такая проблема, так что станок, оптика, каркас под короб-250ку наводят на мысль о «пулемете дежурного», который наблюдает за местностью перед «блоком» и пресекает попытки там шариться и ходить во весь рост.

В остальном все путем. Приклад удобный, оптика воодушевляет. Хрен ее, конечно, знает, что за оптика, но точность там за счет станка, длинного ствола и мягкого спуска должна быть повыше, чем у ПКМа.

Если резюмировать, то хорошее решение для плохих времен. Для хороших времен решение плохое.

ПКМ единство надёжности и мощи


Пулемёт ПКМС (ПКМ на станке 6Т5)
с присоединённой коробкой с лентой на 200 патронов

Имя М. Т. Калашникова прежде всего ассоциируется с автоматами серии АК различных модификаций. О Калашникове — конструкторе лучшего единого пулемёта ХХ века (даже по оценкам иностранных специалистов) неискушённая публика даже не подозревает. Вместе с тем, злопыхателям разных мастей, в том числе и господину Ширяеву («Солдат удачи» 9/2000, статья «Кто изобрёл автомат Калашникова?»), ставящих под сомнение авторство Калашникова на АК-47, следовало бы повнимательней отнестись к наследию Михаила Тимофеевича.

Впрочем, это уже не внове. Точно также кастраты от литературы ставили под сомнение творческое наследие многих известных писателей. Достаточно вспомнить шумиху вокруг имени Шолохова. Редакция «Калашникова» в ближайших номерах журнала всеми доступными (далеко не для каждого) документальными свидетельствами докажет, что ни один образец конструктора ни шёл «проторенной дорожкой». Любой принятый на вооружение образец стрелкового оружия ни в СА ни в РА, просто физически, не мог попасть на вооружение «на ширмачка». Одним из доказательств может послужить история ПК/ПКМ.

Великая Отечественная война послужила предметным уроком, определившим на долгие годы приоритетные направления развития стрелкового оружия. Один из главнейших выводов, определяющий боевую мощь основного боевого подразделения любой армии-роты стал отказ от тяжёлых ротных пулемётов. Эра «Максимов», «Браунингов», «Гочкисов», «ZB-53» и даже самого современного по тем временам станкового пулемёта Горюнова (СГМ), заканчивалась.

Для повышения мобильности и обеспечения непрерывной огневой поддержки наступающих подразделений стал насущно необходим лёгкий и безотказный «единый» пулемёт ротного-батальонного звена (по штатам того времени в батальоне был взвод станковых пулемётов) с одинаковым успехом выполнявший огневые задачи как ручного пулемёта (на лёгкой двуноге – сошке), так и станкового – на специальном лёгком станке. При положительных результатах испытаний предполагалась разработка специального танкового пулемёта на его базе.

С 1947 по 1960 г. проводились испытания более 20 моделей пулемётов, имена авторов которых знакомы немногим. Несмотря на это, они, несомненно, внесли свою лепту в развитие отечественного автоматического оружия. Удачные механизмы, детали, инструмент и принадлежности их конструкции можно встретить в принятых на вооружение образцах различных конструкторов. И это, по-видимому, логично и правильно, ведь никто не пытается изменить форму колеса или профиль резьбы винтовых соединений.

Но вернёмся к нашим «баранам». К 1959 году наиболее перспективной конструкцией единого пулемёта стал пулемёт Г. И. Никитина, неоднократно испытывавшийся на заводе-изготовителе (Ковровский механический завод) и полигоне ГАУ МО (НИПСВО г. Щурово). Перспективность данного образца неоспоримо доказывало размещение заказа ГАУ на производство серии пулемётов для войсковых испытаний.

Автоматика пулемёта Никитина работала на принципе отвода части пороховых газов с последующей их отсечкой и стравливанием через шариковый клапан. Такая конструкция обеспечивала плавную работу автоматики, заданную кучность стрельбы и требуемый ресурс деталей. Особенно сложной была задача обеспечения прямой подачи в ствол винтовочного патрона с фланцевой гильзой (с закраиной), для чего использовалась специальная лента с полузамкнутым звеном. Ствольная коробка фрезерованная по типу пулемётов Дегтярёва. До весны 1959 г. пулемёт Никитина лидировал и на полигонах и на предварительных войсковых испытаниях, уверенно опережая и опытных и штатных (СГМ, РП-46) собратьев, не оставаясь, однако, без недостатков.

Основными недостатками, как в начале, так и в финальной части испытаний остались водобоязнь автоматики и низкий ресурс деталей. При попадании воды или конденсата в клапан газоотводного устройства до испарения влаги пулемёт мог стрелять либо одиночными выстрелами, либо непрерывно даже при отпущенном спусковом крючке.

Руководством Ижмаша была поставлена задача включиться в конкурс сравнительно поздно, во второй половине 1958 г. К этому времени уже отрабатывался танковый вариант пулемёта Никитина, что само по себе уже говорило о близости финала. Задание явно не сулило званий и наград и казалось практически невыполнимым. Было ясно, что даже для участия в конкурсе понадобится неимоверное напряжение всего коллектива завода. Вот тут-то Калашников и выступил умелым дирижёром производства. Уже к концу 1958 г. были изготовлены в металле и испытаны два прототипа. Результаты обнадёживали. Сейчас можно только догадываться в каком ритме работали технологи, чертёжники, станочники, слесари-сборщики, испытатели и многие, многие другие.

Рассмотрев результаты испытаний и ознакомившись с конструкцией пулемёта, специалисты ЦНИИТОЧМАШ (НИИ-61) очень скептически изложили выводы: «… доработка единого пулемёта Калашникова без существенных конструктивных и технологических его усовершенствований является малооправданной». Несмотря на отрицательное заключение пулемёты №6 и №7 поступили на полигонные испытания, проводившиеся в сентябре-октябре 1959 г. Военные, так же как и специалисты НИИ-61, отметили, что по многим параметрам оба пулемёта равноценны, но, при этом, «… ПК в условиях запыления и дождевания работает более надёжно, а по кучности стрельбы со станка существенно превосходит пулемёт Никитина несмотря на неудовлетворительное крепление на станке (большие люфты)».

Рекомендация полигона изготовить партию ПК для параллельной проверки с ПН на заключительных войсковых испытаниях вызвала жаркие дебаты. Ведь многим уже виделись награды за принятие на вооружение нового пулемёта (имеется ввиду ПН).

Конец спора положил НТК ГАУ: «Сравнительным испытаниям быть». Время, отпущенное на изготовление партии пулемётов, не пропало даром, в документацию вводились сотни изменений по замечаниям полигона. Доработки тотчас подтверждали право на жизнь в тирах завода и на контрольно-испытательной станции. Результат не замедлил сказаться. Военные отдали предпочтение пулемёту Калашникова. Результаты стрельб и личное мнение рядовых бойцов поставили жирную точку этой истории. Труд конструктора и всего коллектива завода прежде всего был оценен рядовыми. Накал работ на Ижмаше не уменьшился. Уже к июлю 1960 г. был отработан танковый вариант ПК – ПКТ и отправлен на полигонные испытания. Официально на вооружение Советской армии пулемёты ПК, ПКС (станковый), их модификации с ночным прицелом ППН-2, ПКН и ПКСН, ПКБ (бронетранспортёрный), и ПКТ были приняты в 1961 г. А по прошествии девяти лет на вооружение армии поступил его модернизированный вариант, более лёгкий, с облегчённым станком, но сохранивший все положительные стороны ПК.

Что же представляет из себя пулемёт ПК/ПКМ?

Тактико-технические характеристики пулемётов
ПК/ПКМ (ПКС/ПКМС)
Калибр, мм7,62
Применяемый патрон7,62х54
Начальная скорость пули, м/с825
Длина ствола с пламегасителем, мм658/622*
Число нарезов4
Шаг нарезов, мм240
Темп стрельбы, выстр. /мин650
Боевая скорострельность, выстр./мин250
Длина пулемёта, мм1196/1160**
Масса ствола, кг2,6/2,37
Масса пулемёта
— без станка, кг9/7,5
— со станком, кг16,5/12***
Масса коробки со снаряжённой лентой, кг
— на 100 патронов3,9
— на 200 патронов8
— на 250 патронов9,4
*,**для ПКМ с коротким пламегасителем
***ПКС комплектуется станком Саможенкова (6Т2),
ПКМС станком Степанова (6Т5)

Автоматика пулемёта работает на принципе использования энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы. Запирание канала ствола, как и в автомате АК осуществляется поворотом затвора вокруг продольной оси на два боевых упора. Спусковой механизм позволяет вести стрельбу только автоматическим огнём. Стрельбу одиночными выстрелами можно вести при кратковременном воздействии на спусковой крючок. Ударный механизм ударникового типа (ударник разбивает капсюль-воспламенитель патрона, взаимодействия с кольцевой проточкой в канале для хвостовика затвора затворной рамы при её приходе в переднее положение). В верхней части затворной рамы расположен извлекатель патрона из ленты с двумя зацепами. Подача патронов из ленты в ствол непрямая. Патрон, извлеченный из ленты извлекателем, при отведении затворной рамы назад опускается на лоток основания приёмника подпружиненным рычагом подачи крышки ствольной коробки, а при движении затворной рамы вперёд досылателем затвора досылается в ствол, после чего происходит запирание ствола. Подача ленты осуществляется подающим пальцем, который через подаватель взаимодействует с наклонными пазами затворной рамы.

Газовая камера ствола имеет газовый регулятор с тремя фиксированными положениями: «1» (наименьший), «2» и «3» (при сильном загрязнении). Положение «2» используется при обкатке новых пулемётов до настрела 2000 выстрелов и при получении задержек на газе «1».

Ствол пулемёта сменный, после производства 400 выстрелов непрерывной очередью его необходимо заменить (либо охладить). Крепление ствола во вкладыше ствольной коробки осуществляется замыкателем ствола, который, кроме того, служит для регулировки зеркального зазора между затвором и казённым срезом ствола. Для изменения зеркального зазора необходимо выбить шпильку замыкателя и отвёрткой изменить положение винта замыкателя.

Рукоятка перезаряжения – независимая (жёстко не связана с затворной рамой). Во избежании погиба тяги после отведения затворной рамы назад и постановки её на шептало, рукоятку перезаряжения необходимо принудительно вернуть в переднее положение. На стволе обоймой закреплена рукоятка для переноски пулемёта, служащая и для смены разогретого ствола.

Прицел открытый, секторного типа, позволяет ведение стрельбы на дальности до 1500 м.

Экстракционное окно прикрывается подпружиненной щитком, открывание которого происходит специальным толкателем, взаимодействующим с затворной рамой при её откате.

Принадлежность пулемёта размещена:

  • – трёхсекционный свинтной шомпол в левой ноге сошки;
  • – пенал с выколоткой, отвёрткой и ёршиком в гнезде затыльника;
  • – маслёнка в задней части гребня приклада.

Для стрельбы из пулемёта используется 7,62-мм винтовочные патроны с пулями Л (лёгкая), ЛПС (лёгкая со стальным сердечником), Т-46 (трассирующая), Б-32 (бронебойно-зажигательная), ПЗ (пристрелочно-зажигательная) и ПП (повышенного пробивного действия). Патроны снаряжаются в ленты с замкнутым звеном пулемёта СГМ на 100 и 200 патронов).

Ленты укладываются в патронные коробки на 100 патронов в подвесную от пулемёта Никитина, а на 200 от пулемёта СГМ. До модернизации ПК комплектовался лентами 100 и на 250 патронов.


Вид пулемёта ПКМ при неполной разборке.
1 – ствол; 2 – трубка газового поршня с сошкой; 3 – затвор; 4 – ударник;
5 – затворная рама с извлекателем и газовым поршнем; 6 – возвратный механизм;
7 – ствольная коробка с крышкой, основанием приёмника и прикладом

Юрий Пономарёв
Калашников 5-2000

ручной (РПК), модернизированный (ПКМ), танковый (ПКТ), все модификации

Производство

пулемёты Застава М84

  • Азербайджан Азербайджан: производятся две версии ПКМ (под патрон 7,62×54 мм R): общевойсковой UP-7. 62 (вес 7,5 кг) и специальный HP-7.62 (вес 7 кг).
  • Бангладеш Бангладеш: производится компанией Bangladesh Ordnance Factories под индексом BD-14.
  • Болгария Болгария: в 1971—1973 годы было освоено и начато серийное производство пулемёта ПК, а в 1976—1978 годы — танкового пулемёта ПКТ, ныне ПКМ производится фирмой «Арсенал»;; в дальнейшем, были разработаны модифицированные варианты пулемёта ПКМ под патрон 7,62×51 мм НАТО;
  • Иран Иран: производится компанией Defense Industries Organization;
  • КНР КНР: ПКТ выпускается под названием Тип 59Т;. ПКМ выпускается под названием Тип 80. Экспортный вариант под патрон 7,62 НАТО производится под индексом CF06 или CS/LM4;
  • КНДР КНДР: выпускается под наименованием Тип 73 в варианте с комбинированным питанием: 30-зарядный магазин либо патронная лента.
  • Польша Польша: пулемёты ПК (PKM), ПКТ (PKT) и их модификации производятся с 1968 года, после перехода на стандарты НАТО в 1997—2000 годы Тарнувским механическим заводом был разработан вариант UKM-2000 под патрон 7,62×51 мм.
  • Россия Россия: ПКМ, ПКТМ, ПКМС, ПКМБ производятся компанией «Завод имени Дегтярёва»;
  • Румыния Румыния: пулемёт ПКМ выпускается компанией Romarm (подразделением «Куджирская оружейная фабрика») под наименованием Mitraliera md. 66 и ПКТ под наименованием MMB;
  • Сербия Сербия: пулемёт ПК выпускается компанией «Застава Оружие» под наименованием Застава М84, ПКТ — под наименованием Застава М86;
  • Судан Судан: производится компанией Military Industry Corporation под наименованием Mokhtar;
  • Украина Украина: заводом «Маяк» производятся ПКМ (под наименованием КМ-7,62) и ПКТ (под наименованием КТ-7.62)

Технические характеристики

Приведём некоторые параметры современных образцов оружия поддержки пехоты.

Ручные пулемёты

 РПК-16Mk.48MG4
Масса, кг4,68б28,1
Длина ствола, мм415502482
Темп стрельбы, выстрелов в минуту700710880

Единые пулемёты

 ПеченегM60E4MG3
Масса, кг8,210,510,5
Длина ствола, мм658560565
Темп стрельбы, выстрелов в минуту6505501200

Тяжёлые пулемёты

 M2HBКОРД
Масса, кг5841
Длина ствола, мм11431070
Темп стрельбы, выстрелов в минуту635750

Заметно, что большинство приведённых образцов близки по характеристикам. Сильно выбивается своей малой массой РПК-16, более близкий к автоматам, чем к оружию типа M249- со сменным стволом и ленточным питанием.

Даже самые современные из приведённых образцов обычно представляют собой развитие хорошо известных и зарекомендовавших себя конструкторских идей.

Американский экспериментальный LSAT, использующий принципиально новые боеприпасы, так и остался прототипом, а это значит, что главные инновации ещё впереди.

История создания

В силу опыта, полученного во Второй мировой, в которой Вермахт использовал свои MG 42 и MG 34, ГАУ утвердило новые технические требования. Они были направлены на создание единого пулемета, которым предполагалось заменить станковые “Максим” и СГ-43.


Советской армии

Началось активное проектирование оружия нового класса, которое должно было «работать» под винтовочные патроны 7,62×54 мм R. Вначале были созданы два чертежных варианта – пулеметы Гаранина и Дегтярева. Однако первый был вскоре отклонен, а второй не стали дорабатывать, потому что его создатель погиб.

В конце пятидесятых годов прошлого столетия в работу включилась группа ижевских конструкторов под руководством Михаила Калашникова. За основу будущего пулемета была взята уже хорошо отработанная схема его автомата, которая отличалась простотой и надежностью.

Танковый пулемёт ПКТ[ | код]


ПКТ в Военно-историческом музее артиллерии, инженерных войск и войск связи.

Танковый вариант имеет более тяжёлый и длинный ствол, а также изменённый узел газоотвода для уменьшения загазованности боевого отделения. Тяжёлый ствол с более толстыми стенками позволяет вести более интенсивный огонь без замены ствола. На танковом варианте отсутствуют механические прицельные приспособления, приклад, пистолетная рукоятка и сошки. Для открытия огня используется электроспуск, подсоединяемый к бортовой сети.

В случае отсутствия напряжения в бортовой сети, в затылочной части ствольной коробки ПКТ, над блоком электроспуска, имеется механический спуск, выполненный в форме вертикально расположенной гашетки, удерживаемый подпружиненным предохранителем, расположенного в горизонтальной плоскости. Предохранитель выступами входит в пазы гашетки, чем фиксирует её. В таком случае для произведения стрельбы необходимо отжать предохранитель вниз и нажать на гашетку в направлении выстрела. По окончанию стрельбы гашетка и предохранитель под воздействием пружин возвращаются в исходное положение когда предохранитель фиксирует гашетку.

Единственным штатным специализированным приспособлением для ПКТ является так называемая Трубка Холодной Пристрелки (ТХП), служащая для выверки танкового пулемёта и прицела, закрепляемая индивидуально за каждым пулемётом.

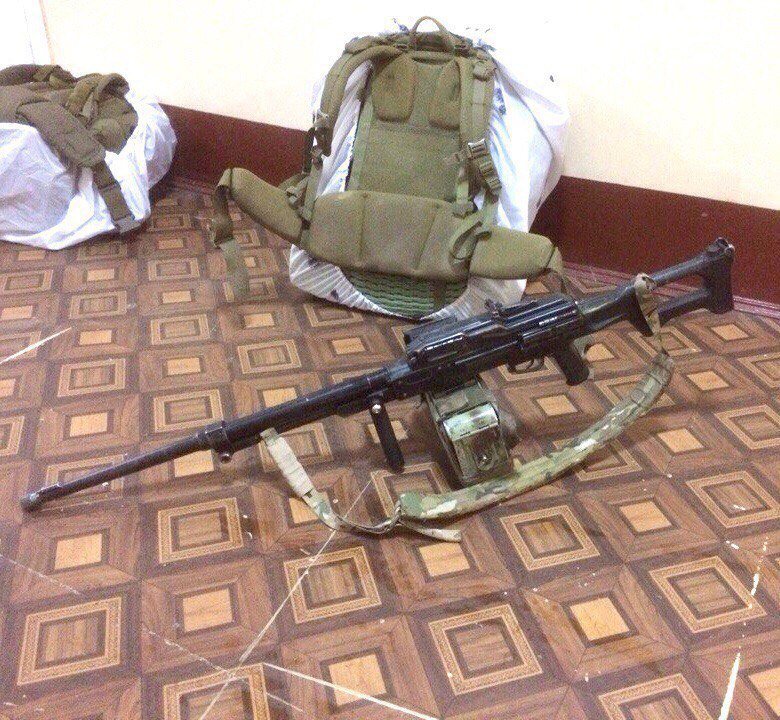

Переделка пулемёта ПКТ в пехотный вариант | код


Боец сил самообороны Нагорного Карабаха с ПКТ переделанным в пехотный вариант.Август 1992

В ходе многочисленных локальных конфликтов в начале 90-х, на территории бывшего СССР, у представителей незаконных вооружённых формирований возник острый спрос на ручные пулемёты как на основное средство поддержки пехоты. В то же время у враждующих сторон появилось большое количество пулемётов ПКТ, похищенных в воинских частях, снятых с подбитой в боях или выведенной из строя бронетехники. Естественным шагом по преодолению подобного дефицита следует считать малосерийное производство по переделке в условиях механических мастерских гражданского профиля танковых пулемётов ПКТ в пехотный вариант.

Схема переделки, получившая наибольшее распространение, была следующей:
— С пулемёта снимался блок электроспуска.
— К освободившемуся месту на затыльнике ствольной коробки, накладными стальными пластинами за боковины ствольной коробки клёпочным соединением прикреплялся приклад с пистолетной рукояткой из цельного куска пластика или многократно склеенных слоёв фанеры.
— Предохранительная планка удалялась, а частично обрезанная гашетка соединялась с самодельным крючком, под который выпиливалась щель в дне ствольной коробки.
— На узле газоотвода ствола крепились болтовым соединением жестяная скоба с сошками из толстого стального прута с заострёнными концами.
— На ствол в передней части сваркой крепился выступ с мушкой.
— На крышку ствольной коробки клёпочным соединением присоединялся стальной уголок с радиальным вырезом, игравший роль прицельной планки.
Ввиду максимального упрощения процесса переделки, на полученных пулемётах отсутствовали такие элементы пехотного пулемёта ПКМ, как: предохранитель огня, кронштейн для крепления коробки с патронами, предохранительная скоба на спусковом крючке, держатель на сошке для сборного шомпола, гнезда в прикладе для маслёнки и для пенала с чистящими принадлежностями. По причине подобных упрощений переделанный пулемёт ПКТ уступал ПКМ по габаритным и весовым показателям, по удобству переноски в условиях боя, по безопасности и по точности ведения прицельного огня. Единственным преимуществом переделанного ПКТ перед ПКМ оказалась возможность вести более интенсивный и продолжительный огонь благодаря утяжелённому стволу.

Внешние изображения

Пулемёты подобной конструкции широко использовались в ходе Карабахской войны, в ходе Первой и Второй чеченских войн, в Гражданской войне в Таджикистане, в Южно-осетинской войне (1991—1992), в Грузино-абхазской войне (1992—1993).

В ходе военных действий на Донбассе переделанные ПКТ применялись ополченцами из Горловки и украинскими войсками.

Примечания[ | код]

  1.  (недоступная ссылка). Дата обращения 19 августа 2014.
  2.  (недоступная ссылка). Дата обращения 19 августа 2014.
  3.  (недоступная ссылка). Дата обращения 23 сентября 2014.
  4.  (недоступная ссылка). Дата обращения 2 августа 2009.
  5. Федосеев С. Л. Пулемёты России. Шквальный огонь.. — М.: Яуза, 2009. — 608 с. — ISBN 978-5-699-31622-9.
  6. Калашников М. Т. Записки конструктора-оружейника. — М.: Воениздат, 1992. — 304 с. — 50 000 экз. — ISBN 5-203-01290-3.
  7. Постановление от 8 сентября 1998 г. N 1077 „О принятии на вооружение Вооружённых сил Российской Федерации отдельных видов вооружения и патронов“
  8.  (недоступная ссылка). Дата обращения 16 октября 2015.
  9. ↑  . Bangladesh Military Forces. Дата обращения 4 мая 2010. (недоступная ссылка)
  10. ↑  (неопр.). SINA Corporation. Дата обращения 4 мая 2010.
  11. ↑  (недоступная ссылка). Дата обращения 15 августа 2014.
  12.  (недоступная ссылка). Дата обращения 14 января 2011.
  13.  (недоступная ссылка). Дата обращения 14 января 2011.
  14.  (недоступная ссылка). Дата обращения 25 января 2015.
  15.  (недоступная ссылка). Дата обращения 19 августа 2014.
  16.  (недоступная ссылка). Дата обращения 23 сентября 2014.
  17.  (недоступная ссылка). Дата обращения 19 августа 2014.
  18.  (недоступная ссылка). Дата обращения 23 сентября 2014.
  19.  (недоступная ссылка). Дата обращения 25 января 2015.
  20.  (недоступная ссылка). Дата обращения 11 апреля 2017.
  21.  (недоступная ссылка). Дата обращения 15 августа 2014.
  22.  (недоступная ссылка). Дата обращения 15 августа 2014.
  23. ↑ Jones, Richard D. Jane’s Infantry Weapons 2009/2010. Jane’s Information Group; 35 edition (January 27, 2009). ISBN 978-0-7106-2869-5.
  24. ↑  (недоступная ссылка). Дата обращения 16 декабря 2011.
  25. . Дата обращения 6 января 2013.
  26. . Дата обращения 4 мая 2010.

Заряжание и разряжание пулемёта ПКТ при стрельбе

Для заряжания ПКТ необходимо:

  • Придать пулемёту угол возвышения 20-30 ;
  • Открыть крышку ствольной коробки, для чего большим пальцем правой руки нажать на защёлку, а левой рукой поднять крышку ствольной коробки;
  • Уложить конец ленты с патронами, выходящий из тракта питания пулемёта, в приёмник так, чтобы первый патрон за кромкой дна гильзы зашёл за зацепы извлекателя;
  • Закрыть крышку ствольной коробки, поставить предохранитель в положение «ОГОНЬ» и энергично отвести рукоятку перезаряжания назад до отказа.

Для разряжания пулемёта необходимо:

  • Поставить переключатель СПУСКИ-ВЫКЛ. -СНАРЯЖ. в положение ВЫКЛ.
  • Придать пулемёту угол возвышения 20-30 ;
  • Поставить пулемёт на предохранитель;
  • Открыть крышку ствольной коробки, снять ленту с основания приёмника и откинуть её вправо;
  • Поднять основание приёмника, вынуть из неё оставшийся патрон и убедиться что в патроннике нет патрона;
  • Опустить основание приёмника, закрыть крышку ствольной коробки, снять пулемёт с предохранителя и произвести контрольный спуск вручную.

Установка приспособления для холостой стрельбы

Для стрельбы холостыми патронами необходимо на дульную часть ствола вместо пламегасителя навинтить втулку, а в продольные пазы основания приёмника вставить рамку для стрельбы холостыми патронами (см. рисунок). Пламегаситель во избежание его потери уложить в сумку.

Стрельба боевыми патронами с навинченной на ствол втулкой для стрельбы холостыми патронами категорически воспрещается.

История

Под влиянием опыта Второй мировой войны, в которой Вермахт с успехом использовал единые пулемёты MG 34 и MG 42, уже в 1946 (когда был принят на вооружение пулемёт РП-46) ГАУ утвердило тактико-технические требования на единый пулемёт для замены станковых пулемётов Максима и СГ-43. В СССР идею единого пулемёта, пригодного для установки на сошки и на полевые станки, предложил ещё конструктор стрелкового оружия Владимир Фёдоров в начале 1920-х гг.

В связи с этим развернулась активное проектирование пулемёта нового класса под винтовочный патрон 7,62×54 мм R для Советской армии. Самыми ранними проектами были пулемёт Георгия Гаранина 1947 года и пулемёт Василия Дегтярёва того же года. Первый вариант был отклонён, а второй стало некому дорабатывать по причине смерти создателя.

В конце 1950-х в процесс включились ижевские конструкторы во главе с Михаилом Калашниковым. Помимо него, в составе разработчиков будущего пулемёта были В. В. Крупин, В. Н. Пущин, А. Д. Крякушин и др. За основу они взяли отработанную схему Автомата Калашникова, отличавшуюся надёжностью и простотой.

Пулемёт Калашникова (заводской индекс Е-2) был самым поздним проектом среди конкурентов, только в 1959 он прошёл оценочные испытания, в отличие, например, от своего основного конкурента — тульского пулемёта конструкции Никитина и Соколова, который уже в 1956 году имел рабочие прототипы. Это заставило коллектив рабочих и конструкторов работать в авральном режиме, навёрстывая упущенное время. Итоговые конкурсные испытания 1960 года выявили преимущества над пулемётом Никитина-Соколова:

  • использование стандартной ленты СГМ/Максима/РП-46;
  • менее чувствителен к зазору между поршнем и газовой трубкой;
  • намного менее чувствителен к замачиванию, что является критически необходимым для использования на бронетехнике, которой в обязательном порядке необходимо форсировать водные преграды;
  • есть регулировка узла запирания, что облегчает взаимозаменяемость стволов;
  • несравненно проще в неполной разборке;
  • меньше загрязнения нагаром и больше простоты в чистке патрубка;
  • долговечней детали;
  • на 300 граммов меньше вес тела.

20 октября 1961 года постановлением Совета Министров СССР № 953—405 Пулемёт Калашникова был принят на вооружение армии. ПК и ПКС (индекс ГРАУ: 6П6 и 6П3) приказом МО № 0287 приняты на вооружение 28 декабря 1961, а ПКТ (индекс ГРАУ — 6П7) приказом МО № 269 2 декабря 1962.

Производство пулемётов поставили на Ковровском механическом заводе.

В 1969 году появился модернизированный ПК на станке конструкции Степанова. У пулемёта была снижена масса с 9 до 7,5 кг, упростилось производство и удобство эксплуатации. Станок Степанова на 3,2 кг легче станка Саможенкова, отношение массы станка к массе самого пулемёта уменьшилось с 0,86 до 0,6, а масса пулемёта на станке (без ленты) — до 12,0 кг, но кучность стрельбы при этом не ухудшилась. Соответственно новые версии пулемёта получили обозначение ПКМ, ПКМС, ПКТМ и ПКМБ. В новом конкурсе основным конкурентом у ПКМ был снова пулемёт конструкции Никитина, но уже конструктивно иной.

Конкурс

Как водится, в объявленном конкурсе принимали участие уже опытные, прошедшие войну и, пожалуй, лучшие в мире советские оружейники. Ижевцы во главе с легендарным Михаилом Калашниковым тоже решили испытать свои силы и включились в конкурс, причем самыми последними из всех. Свои варианты предложил Гаранин, за ним Силин и Перерушев, были рассмотрены пулеметы Шилина и Грязева-Любимова-Касторнова. Очевидным фаворитом в этой гонке был вариант Никитина-Соколова. Но все эти проекты активно предлагались до той поры, пока в конкурс не вмешались ижевцы со своим ПК.

Советский солдат с ПКМ в Афганистане

ПК был представлен позже остальных участников конкурса и традиционно для Калашникова победил благодаря простой, а главное – надежной конструкции. После погружения в воду ПК привычно застрочил очередями, а вот его конкурент – другой финалист, представленный Никитиным и Соколовым, – не смог. Так дело и решилось. После долгих испытаний, которые велись с послевоенного 1947 года, в 1961 году в армии наконец появился первый отечественный единый пулемет ПК (индекс ГРАУ 6П6).

Гонг!

Бойцы сходятся на ринге, и каждый из них готов продемонстрировать публике пару коронных трюков…

Что же это будет? Дальность стрельбы? Скорострельность? Маловероятно, тут шансы равны. Точность? Это даже обсуждать не стоит. Пулемёт — оружие для подавления групповых целей, а не одиночных. Рассеивание как раз и помогает эти групповые цели поражать. Более того — сейчас даже пулемётные станки создают с учётом обеспечения контролируемого рассеивания пуль.

Вес

По данной характеристике явный рекордсмен своего поколения — ПКМ. Масса оружия всего 7,5 кг, на три с лишним кило меньше, чем у соперника. Да и треножный станок 6Т5 за авторством Л. В. Степанова по праву считается одним из лучших в мире. Вместе с ним ПКМ без ленты весит всего 12 кг, а MAG на треноге — 21,35 кг.

Похоже, детище Fabrique Nationale слишком тяжёлое. Только 3 балла. ПКМ — 5 баллов!

Скорость замены ствола и простота обслуживания

Если из оружия много стрелять, оно от этого портится — перегревается ствол, резко падает дальность и точность стрельбы. Но бывают ситуации, когда плотный огонь длинными очередями жизненно необходим.

У старыхстанкачей» для борьбы с перегревом на стволе имелся специальный кожух, обычно заполненный водой. Но для единого пулемёта лишние килограммы — непозволительная роскошь. Значит, ствол должен быть быстросменным, с заменой после каждых 200 выстрелов в быстром темпе. Как с этим у наших конкурсантов?

У ПКМ необходимо откинуть крышку ствольной коробки и основание лентопротяга, сдвинуть защёлку ствола, вынуть ствол, вставить новый, вернуть крышку и основание в рабочее положение.

Согласно отечественным нормативам, на эту операцию отводится от семи секунд(оценкаотлично») до десяти(«удовлетворительно»). Хорошие показатели. Но…

У MAGa всё намного проще. Достаточно взяться за рукоять для переноски, нажать на защёлку и повернуть рукоять вверх — всё, можно вытягивать ствол вперёд и ставить свеженький. Так что по данному параметру иностранец явно выигрывает пару-тройку секунд.

ПКМ получает 4 балла, а MAG — все 5.

Распространённость боеприпаса

Ой-ёй-ёй, удар ниже пояса! Но — засчитывается.

Отечественный патрон 7,62×54R действительно можно считатьморально устаревшим». Пожалуй, это единственный массовый боеприпас в мире, который сохранил закраину на гильзе — наследие XIX века. Конечно, на баллистике и пробивном действии пули этот элемент никак не сказывается(современные отечественные патроны ничуть не уступают западным), но именно из-за выступающего ранта ПКМ конструктивно сложнее своего соперника.

У MAG патрон просто проталкивается вперёд сквозь звено, подаваясь в ствол, а у ПКМа этот процесс выполняется в два этапа: сперва патрон вынимается из ленты назад, а уж потом идёт в патронник.

Именно поэтому ПКМ, несмотря на все его плюсы, нынче встречается чуть реже соперника.

И пусть оба претендента присутствуют в армиях 60 стран мира и зачастую параллельно состоят на вооружении, но именно из-за патрона MAG получает 5 баллов, а ПКМ — лишь 4.

Итак, что же вышло по результатам сурового раунда?

Отечественное изделие получило 13 баллов. Но и его противник — тоже 13! Неожиданная ничья.

В таком случае ничего не остаётся, как спросить мнения дорогой публики. Поделитесь своими вариантами в комментариях. Кому вы отдадите пальму первенства? Кто достоин звания самой крутой машины смерти?

В бой!

ПКМ и его наследники в бою и в мире

Пулемет Калашникова во всех версиях до сих пор используется по всему миру. Официально он стоял или стоит на вооружении более чем в 100 государствах. Неофициально присутствует, пожалуй, в любой точке мира. Феноменальная надежность, легкость в освоении и простота в эксплуатации, высокая огневая мощь, сменный ствол и ремонтопригодность обеспечили этому пулемету фору еще лет на 100 вперед (а то и больше).

В версии булл-пап

Зачастую в локальных конфликтах именно пулеметчик, вооруженный ПКМ, решал дело в пользу наших солдат в скоротечных огневых контактах с моджахедами в Афганистане и с бандитами в «зеленке» чеченских гор. Пара ПКМ у разведгруппе или отделения мотострелков выступает весомым аргументом при подавлении огнем любой позиции противника. ПКМ и его лицензионные югославские, китайские северокорейские, польские (всего 12 стран изготавливало различные варианты ПК) можно встретить в ходе любого локального конфликта современности. Даже в далеком Йемене маячат повстанцы с характерными пэкашными зелеными коробами.

Бесшумный АЕК-999 «Барсук»

Сейчас ПКМ прошел модернизацию в знаменитом КБ ЦНИИ ТОЧМАШ и называется 6П41 «Печенег». Сохранив 80% деталей своего «предка», «Печенег» стал устойчивее и эффективнее, легче и скорострельнее. Изменилось расположение сошек (вынесены вперед), ствол стал лучше охлаждаться (усовершенствована технология древнего «Льюиса»). Есть и вариант АЕК-999 «Барсук» – пулемет с глушителем, его короткие очереди не слышны уже на дальности 400 метров, что весьма неплохо для такой машины.

ПКМ с тюнингом

Многие современные фирмы выпускают наборы тюнинга и конверсионные наборы, при помощи которых ПКМ можно превратить в булл-пап, сделать гораздо компактнее. Или просто тюнинговать свой пулемет, сделав его удобнее, а значит эффективнее цевье, дополнительные рукояти, прицелы и даже ранец с рукавом ленты, вмещающей 1000 патронов.

Ранец на 1000 патронов с рукавом

Многие специалисты сходятся во мнении, что Михаил Тимофеевич и его соратники не просто создали лучший в мире единый пулемет, но даже превзошли себя как авторы своего прошлого творения – автомата. Так или иначе, ПК, ПКМ и ПКП «Печенег» уже заняли свое место в мировой истории оружия. А главное, они еще не раз станут надежной опорой наших воинов в общевойсковом, разведывательном или засадном бою.

Обложка: pinterest.ru

Устройство пулемёта Калашникова танкового (ПКТ)

Общее устройство в целом за исключением некоторых особенностей.

  1. Ствол
  2. Ствольная коробка с крышкой и основанием приёмника
  3. Затворная рама с извлекателем и газовым поршнем
  4. Затвор
  5. Возвратно-боевая пружина
  6. Направляющий стержень
  7. Трубка газового поршня
  8. Электроспуск
  9. Спусковой механизм

ЗИП пулемёта.

ЗИП пулемёта включает в себя следующее:

Принадлежность:

1.Шомпол; 2.Протирка; 3.Ёршик; 4.Отвёртка; 5.Выколотка; 6.Пенал с крышкой; 7.Извлекатель; 8.Маслёнка; 9.Рамка для стрельбы холостыми патронами; 10.Втулка для стрельбы холостыми  патронами;

А также коробки для помещения лент на 250 патронов

Особенности устройства электроспуска и его работа.

Электроспуск является составной частью спускового механизма ПКТ (который по своему устройству отличается от спускового механизма ПКМ).

1.Спусковой рычаг; 2.Пружина спускового рычага; 3.Большой рычаг; 4.Малый рычаг; 5.Якорь; 6.Толкатель; 7.Корпус; 8.Прижим; 9.Бронированный провод; 10.Фиксатор; 11.Ось малого рычага; 12.Ось спускового рычага; 13.Ось большого рычага; 14.Ось предохранителя; 15.Штепсельный разъём; 16.Вилка штепсельного разъёма; 17.Крышка якоря; 18.Винты крышки; 19.Пружина предохранителя; 20.Предохранитель; 21.Пружина большого рычага; 22.Штифт большого рычага; 23.Катушка электромагнита; 24.Направляющие выступы;

На выставке «Армия 2019» вятско-полянское предприятие «Молот оружие» представит пулемёт собственной разработки «Молот» с комбинированным питанием.

Работы по этому проекту в Вятских Полянах начались примерно три года назад, а в 2017 году в конструкторском центре «Молот оружие» я познакомился с пулемётом в «железе».

За прошедшее время система практически не изменилась внешне, но продолжает совершенствоваться внутренне. У него пока нет утверждённого собственного наименования, поэтому я ему присвоил рабочее название «Молот».

В таком виде пулемёт «Молот» пребывал в конструкторском центре «Молот оружие» летом 2017 года. Присоединён магазин от РПК. Фото Михаила Дегтярёва

Пулемёт «Молот» на сегодняшний день представляет из себя оружие, автоматика которого работает за счёт отдачи ствола с коротким ходом. Запирание канала ствола осуществляется поворотным затвором. Затворная рама вставляется в ствольную коробку сзади. Возвратный механизм состоит из двух параллельных пружин под крышкой ствольной коробки.

Пулемёт «Молот» калибра 7,62×39 с комбинированным питанием будет представлен общественности на выставке «Армия 2019». На фото оружие с патронной коробкой

Применяемый патрон 7,62×39. Питание патронами может осуществляться как из штатных магазинов АК/РПК, так и из ленты (используется лента от пулемёта РПД), уложенной в короб оригинальной разработки. Для заряжания оружия лентой необходимо открывать крышку ствольной коробки.

Питание патронами пулемёта «Молот» может осуществляться из ленты (РПД) или магазинов на 30/45 патронов от АК/РПК

УСМ обеспечивает ведение только автоматического огня, стрельба осуществляется с заднего шептала. Темп стрельбы около 600 выстрелов/мин.

Флажок предохранителя расположен над спусковой скобой и может переставляться со стороны на сторону. Рукоятка взведения затворной рамы с правой стороны штампованной ствольной коробки при стрельбе остаётся неподвижной. Приклад на демонстрационном образце использован стандарта AR, но ведутся работы над собственной конструкцией, в том числе складывающейся.

Длина ствола пулемёта «Молот» 520 мм. Он оснащён компактным дульным тормозом-компенсатором управления огнём стандарта АК/РПК.

Планка «пикатини» для установки оптического/колиматорного прицела или целика интегрирована в крышку ствольной. На передней части длинного цевья имеется «пикатини» для съёмной мушки или альтернативных вывешивающих сошек. Штатная складывающаяся сошка устанавливается на шкворень, выступающий из переднего среза цевья.

Сейчас пулемёт «Молот» проходит заводские испытания на живучесть, но работы над архитектурой новой системы продолжаются. В частности, ведутся исследования по применению с подвижным стволом тяжёлых дульных устройств («дожигатели», ПМС), упрощённому заряжанию оружия лентой и, конечно же, адаптации пулемёта под другие калибры (как минимум 6,5×39). Кучность стрельбы из пулемёта «Молот» обеспечивается на уровне пулемёта РПК.

ПК и ПКМ

ПК сразу же заменил все бывшие в эксплуатации пулеметы винтовочного калибра. ПК был в руках у мотострелка, с ним прыгали десантники, он был в башне БТР или БРДМ, стоял и в танке в варианте ПКТ (танковый). Для ПК был разработан треножный станок, – и вот он уже станковый (ПКС). А еще на бывших тогда на вооружении бронемашинах с открытым верхом он назывался ПКБ и устанавливался на специальный кронштейн «Установка».

ПКМ на станке

ПК был очень прост по конструкции. Автоматика работает с открытого затвора, огонь ведется только очередями, газоотвод имеет трехпозиционный регулятор, скорострельность 650 выстрелов в минуту. Пулемет питается нерассыпной стальной лентой, доставшейся в наследство от СГМ, предполагает патронные коробки двух видов – на 100 патронов в пехотном варианте и на 200-250 патронов для большой станковой установки. Прицел механический, открытый.

В зенитном варианте

В варианте ПКМ (модернизированный) был конструктивно улучшен сменный ствол, конструкторы снабдили его специальной рукоятью для переноски и замены, пламегасителем. Был разработан и облегченный станок Степанова. Это универсальный станок с креплением большого короба, который не надо снимать при переноске, а также он легко трансформируется в зенитный. Сам 9-килограммовый пулемет стал легче на 1,5 кг и приобрел крепление для различных прицелов, включая ночную оптику.

ПКП «Печенег» и ПК

В танковом варианте (ПКТ и ПКТМ) пулемет оснащается утяжеленным, а значит более живучим и менее греющимся стволом, специальным электро- и механическим спуском. Также он часто переделывается кустарно для применения в пешем строю.

Характеристики

По проекту создателя, в данном орудии используется газоотводная автоматика. Запирание ствола происходит от поворотного затвора. Огонь ПКМ (пулемет Калашникова модернизированный) ведет только очередями. В пехотном или бронетранспортерном варианте он оборудован складной сошкой и скелетным прикладом, есть также пистолетная рукоятка управления стрельбой. В станковом же варианте ПКМ-пулемет устанавливают на универсальную складную треногу.

Для стрельбы по воздушным целям на станке имеется специальная штанга-адаптер. Прицельные приспособления у ПКМ открытые и регулируемые. Благодаря своим высоким ТТХ, ПКМ – пулемет, который пользуется большой популярностью не только в нашей стране, но и во многих армиях бывшего соцлагеря. Масса его без ленты составляет семь с половиной килограмм при длине в 1173 миллиметров. Дульная энергия составляет 3267 Дж при темпе в шестьсот пятьдесят выстрелов в минуту. ПКМ – пулемет, который имеет прицельную дальность в тысячу пятьсот метров.

Страны-эксплуатанты


ПКМ финской армии.


Угандийский солдат с ПКМ участвует в военной миссии Африканского союза в Сомали (AMISOM). Стоит сразу после восхода солнца 20 января 2012 с солдатами Сомалийской национальной армии (СНА) во время наступления на территории повстанцев из Харакат аш-Шабаб. Операцию проводит СНА при поддержке Афросоюза с целью занять территории вокруг университета в дальней северной точке Могадишо.

  • Албания Албания
  • Афганистан Афганистан
  • Азербайджан Азербайджан
  • Армения Армения
  • Бангладеш Бангладеш: в общевойсковых соединениях армии Бангладеш и Президентской охране
  • Белоруссия Белоруссия
  • Болгария Болгария
  • Босния и Герцеговина Босния и Герцеговина
  • Венгрия Венгрия
  • Вьетнам Вьетнам
  • Гвинея Гвинея
  • Гвинея-Бисау Гвинея-Бисау
  • ГДР ГДР
  • Грузия Грузия
  • Замбия Замбия
  • Израиль Израиль
  • Ирак Ирак
  • Иран Иран
  • Кабо-Верде Кабо-Верде
  • Камбоджа Камбоджа
  • Казахстан Казахстан
  • КНР КНР
  • Киргизия Киргизия
  • Демократическая Республика Конго Демократическая Республика Конго
  • Республика Конго Республика Конго
  • Хорватия Хорватия
  • Куба Куба
  • Польша Польша
  • Россия Россия
  • Румыния Румыния
  • Сан-Томе и Принсипи Сан-Томе и Принсипи
  • СССР СССР
  • Сербия Сербия
  • Сирия Сирия
  • Словакия Словакия
  • Словения Словения
  • Лаос Лаос
  • Латвия Латвия
  • Литва Литва
  • Македония Македония
  • Мали Мали
  • Мозамбик Мозамбик
  • Молдавия Молдавия
  • Монголия Монголия
  • Таджикистан Таджикистан
  • Турция Турция
  • Туркмения Туркмения
  • Уганда Уганда
  • Украина Украина
  • Узбекистан Узбекистан
  • Финляндия Финляндия (был известен как 7,62 КК ПКМ).
  • Хорватия Хорватия
  • Чад Чад
  • Чехия Чехия
  • Швейцария Швейцария
  • Швеция Швеция (известен как Kulspruta 95)
  • Шри-Ланка Шри-Ланка: в войсках армии Шри-Ланки. Около 200 пулемётов Тип 80 были поставлены компанией Norinco..
  • Эритрея Эритрея
  • Эстония Эстония
  • Югославия Югославия

Требования безопасности при обращении с пулемётом

 Запрещается:

  • Производить осмотр контрольной мишени, если пулемёт не поставлен на предохранитель и спаренной установке не придан угол возвышения;
  • Во время заряжания, разряжания, устранения задержек, а также после заряжания находиться впереди пулемёта, даже если он поставлен на предохранитель;
  • Заряжать пулемёт при наличии в стволе посторонних предметов;
  • Повторно использовать для стрельбы патроны, давшие осечку;
  • Применять для стрельбы патроны с дефектами: со сквозными трещинами, глубокими царапинами, помятостями, выступающими забоинами, нарушениями крепления элементов, наколами и позеленениями капсюля-воспламенителя.

7,62мм пулемёт Калашникова танковый (ПКТ)

Порядок снятия и установки пулемёта на боевую машину

 Монтаж пулемёта ПКТ.


  1. Придать стволу пушки угол возвышения, удобный для монтажа (15-40 )
  2. Установить в машине пулемёт так, чтобы стволом он вошёл в отверстие шарового пояса, а отверстия в приливах ствольной коробки пулемёта совпали с отверстиями в ползунах 6 и 12.
  3. Вставить чеки в отверстия ствольной коробки и ползунов до упора.
  4. Оттянуть фиксатор 19 и присоединить тягу 4 к рукоятке перезаряжания пулемёта.
  5. Соединить разъём электроспуска пулемёта, завернуть накидную гайку и зашплинтовать её.

Демонтаж пулемёта ПКТ.

  1. Придать стволу пушки угол возвышения, удобный для работы (15-40 ).
  2. Выключить выключатель батарей и разрядить пулемёт.
  3. Расшплинтовать, отвернуть накидную гайку и отсоединить разъём электроспуска пулемёта.
  4. Вынуть чеки 7 и 11.
  5. Оттянуть фиксатор 19 и отсоединить тягу 4 от рукоятки перезаряжания пулемёта.
  6. Снять пулемёт внутрь боевого отделения.

Особенности неполной разборки пулемёта и его сборки после неполной разборки

Порядок неполной разборки.

  1. Положить пулемёт на стол (подстилку) дульной частью вперёд.
  2. Проверить, нет ли патрона в патроннике.
  3. Вынуть принадлежность и шомпол из сумки
  4. Отделить направляющий стержень с возвратно-боевой пружиной
  5. Отделить затворную раму с затвором
  6. Отделить затвор от затворной рамы
  7. Отделить ударник от затвора
  8. Отделить электроспуск (утопить фиксатор выколоткой, сдвинуть электроспуск вверх до выхода направляющих выступов из вертикальных пазов ствольной коробки)
  9. Отделить ствол

Примечание:

  • в пунктах №2, 4, 5, 8 пулемёт удерживается за электроспуск левой рукой
  • не разрешается ставить ствол на кольцевой выступ

Сборка после неполной разборки производится в обратной последовательности.

В красном углу ринга…

Оставим в стороне современные навороченные версии детища Михаила Тимофеевича(например, массово поступающий в войскаПеченег» или спецназовский АЕК-999Барсук») и возьмём на роль конкурсанта самую распространённую в мире модель — пулемёт Калашникова модернизированный(ПКМ). Несмотря на то, что многие считают его устаревшим, среди своиходноклассников» ПКМ — далеко не самый древний. В серию он пошёл в 1969 году, через восемь лет после принятия на вооружение самого первого ПК.

Пулемёт Калашникова модернизированный(ПКМ)

Как и всё современное оружие, ПКМ — компиляция из уже проверенных, отработанных решений. И, судя по результату, такой подход себя вполне оправдывает. Хотя Советский Союз не столько торговал оружием, сколько поставлял его дружественным и союзным государствам, экс-сателлиты СССР пока не спешат отказываться от ПКМ.

Итак, все готовы…

| воєнторг Мілітарист

01.01.2014

Завантаження
По внешнему виду мы сразу понимаем что это:

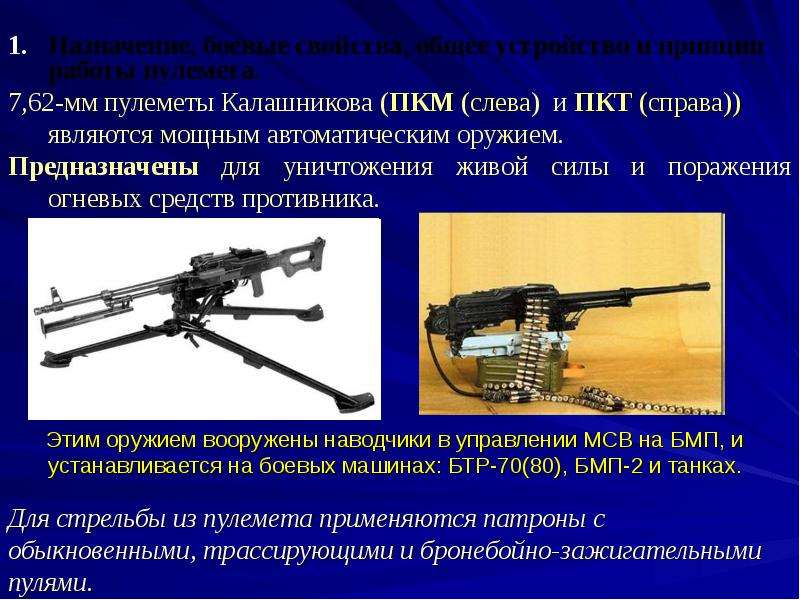

7,62-мм пулемёт Калашникова (ПК) — российский пулемёт, разработанный Михаилом Тимофеевичем Калашниковым

в качестве единого пулемёта для Вооружённых Сил СССР. ПК был принят на вооружение Вооружённых Сил СССР в 1961 году.
Он применялся почти во всех войнах и вооружённых конфликтах второй половины XX века, и начала XXI.
История появления данного образца такова
По опыту Второй Мировой войны советские военные эксперты оценили немецкую идею универсального (или единого) пулемета,
и поставили задачу создать такой пулемет для Советской армии.
Первые экспериментальные образцы, начатые в конце 1940х годов, использовали в качестве базы уже существовавшие образцы,
такие как РП-46 или СГМ, однако они были признаны неудачными.
Только к 1957 году появился принципиально новый образец, более или менее удовлетворявший требованиям армии — единый пулемет Никитина.


Это была оригинальная разработка, использовавшая газоотводную автоматику с автоматической регулировкой
и специально разработанную ленту с разомкнутым звеном, обеспечивавшим простую прямолинейную подачу патрона в ствол.
В 1958 году было принято решение о выпуске большой партии пулеметов Никитина для войсковых испытаний,
однако практически в это же время ГРАУ ГШ СССР приняло решение о необходимости «ускорить» процесс доводки ПН,
для чего заказало конструкторской группе М.Т.Калашникова аналогичный пулемет.
Нужно отметить, что как раз в это время Калашников был занят доводкой комплекса АКМ / РПК, но он таки принял вызов.
По результатам испытаний, спешно созданный пулемет Калашникова был признан превосходящим пулемет Никитина (решение о принятии на вооружение и производстве которого уже практически было принято), и на вооружение в 1961 году был принят именно пулемет Калашникова.

Данный пулемет был создан сразу в четырех версиях, имевших одинаковые базовые механизмы и конструкцию —
ручном ПК (на сошке), станковом ПКС (на станке конструкции Саможенкова),
бронетранспортерном ПКБ и танковом ПКТ (с удлиненным тяжелым стволом и дистанционным электроспуском).
По опыту эксплуатации в войсках базовая конструкция пулемета была модернизирована путем некоторого облегчения и упрочнения деталей, а также перехода на более легкий универсальных пехотный станок конструкции Степанова.

В 1969 году новое семейство пулеметов ПКМ / ПКМС / ПКМБ / ПКМТ поступило на вооружение Советской армии,
ПКМ — пулемёт Калашникова модернизированный. Принят на вооружение в 1969 году на замену ПК. Отличается меньшей массой.
Варианты имевшие в заводской комплектации треножный станок или установку называются соответственно ПКМС и ПКМБ.
Для использования в варианте ПКМС тогда же был принят новый треножный станок 6Т5 конструкции Степанова. При сохранении всех положительных качеств предыдущего станка он на 3 кг легче, и кроме того имеет специальные ремни для крепления в походном положении коробок с лентами; таким образом в походном положении вместе со станком переносится до 2 коробок с лентами по 200


и до сих пор эти пулеметы являются основными в Вооруженных Силах России и многих стран — бывших республик СССР.
Пулемет сразу завоевал свое место под солнцем

Исходя из этого списка мы понимаем
Что его используют все кому не лень.
От Ближнего востока



Афганскими моджахедами

До африканских повстанцев

И сомалийских пиратов

И я так думаю что он еще поучаствует не в одном военном конфликте.
Теперь посмотрим на произведение A&K
При первом осмотре пулемет произвел хорошее впечатление.
Нет ни люфтов не дребезжания
Металл (магнитится) +пластик
Внешний вид




ДТК второй модификации

вот оригиналы по порядку (слева на право)

Вид на газоотводную трубку (с непонятным клеймом)

Прицельные приспособления штатные
Мушка

Целик



Сошки подпружинены

С фиксатором

Ручка переноски

при ведении огня смещается влево

Приклад пластиковый


Вид на пистолетную рукоятку

Предохранитель находится над предохранительной скобой спускового крючка

Крышка ствольной коробки фиксируется кнопкой

Нажимаем ее и поднимаем крышку вверх

под ней видим гир-бокс внешне похожий на гир от 249

Там же уложена проводка с конекторами

Одним из основных достоинств данной модели что производителю удалось
побороть подачу шаров через «трубочку-пружинку»
В данной модели полноценный шароприемник

К которому пристегивается короб с полноценным узлом шароподачи

На коробе хотелось остановится отдельно
Полноценно скопированный короб от ПК


фото оригинала

Короб боепитания -есть електробункером
с двумя режимами подачи шаров
автоматической и ручной
кнопка переключения находится снизу короба

Крышка короба фиксируется задвижкой как у оригинала


Открываем крышку
Внутри пространство для шаров и отсек под АКБ (от которого питается как пулемет так и механизм подачи шаров)

Для проверки мы выбрали полимерный АКБ с разьемом миник


Вывели провода через лентоприемник

и подсоеденили к АКБ упрятав конекторы в короб

Кому не нравится провод идущий от короба к лентоприемнику
то можно закрыть его муляжем пулеметной ленты
(в нашем случаем мы для примера закрыли провод муляжем ленты от пулемета МГ)


При стрельбе пулемет выдал 125 мс
О возможности тюна наверно расскажут мастера.
Также в пулемете есть програмируемая фунция замедления огня
кнопки управления находятся снизу у основания газовой трубки

Как по мне то страйкболисты наконец то получили полноценный ПКМ
С уважением Хог

Назад до списку новин

ПК универсальный пулемет | Military-Today.com

Страна происхождения Советский Союз
Введен в сервис 1961
Калибр 7,62 x 54 мм R
Масса (без патронов) 9 кг
Длина 1173 мм
Длина ствола 658 мм
Начальная скорость пули 825 м / с
Цикличная скорострельность 650-720 об / мин
Практическая скорострельность 250 об / мин
Емкость магазина 100, 200, 250 круглых ремней
Прицельная дальность 1 500 м
Дальность эффективного огня 800 м

ПК один из классических русских пулеметов.Прочный и мощный Пулемет общего назначения (ГПМГ) ПК получил широкое распространение. Его обновленные версии производятся сегодня, спустя более 50 лет после этого поступил на вооружение.

Знаменитый Михаил Калашников, конструктор серии АК винтовки, разработанные для пулемета ПК в начале 60-х годов, как замена на различные другие старые пулеметы. Он поступил на вооружение в 1961 году. С тех пор было представлено несколько вариантов, с всего построено более миллиона ПК.Аббревиатура PK расшифровывается как Пулемёт Калашникова, русская для автомата Калашникова.

Ключом к успеху ПК является его исключительная надежность, благодаря частично на использование проверенных деталей Калашникова из серии АК винтовки, а также имеющие небольшое количество подвижных частей. Этот пулемет может выдержать невероятные злоупотребления или экстремальные погодные условия и продолжать функционировать. Кроме того, ПК способен выдерживать огонь из мощных снарядов 7,62х54 ммР, наносящих удар по большие расстояния.

ПК — это газовый пулемет с воздушным охлаждением и ленточным питанием. стреляет из открытого затвора. Его хромированный ствол можно быстро отсоединяется с помощью ручки для переноски. Использует нераспадающиеся металлические ленты на 100 или 200 патронов. Он также может использовать 250 круглую коробку. Он может вести огонь только в полностью автоматическом режиме с максимальной скорострельностью огонь 720 выстрелов в минуту. Хотя в реальной боевой скорострельности составляет 250 выстрелов в минуту или меньше.

PK имеет стандартную регулировку (от 100 до 1500 метров в 100 с шагом метра) прицельные приспособления.Точность до 800 метров. по площадным целям и на 500 метров по конкретным целям. Оно может быть приспособленным для ношения оптического или ночного прицела. ПК имеет внутренние сошки для повышения точности при стрельбе из положения лежа позиция.

Деревянная ложа скелетонирована для уменьшения веса, в то время как Корпус оружия выполнен из штампованной и клепанной стали. В Ручка для переноски / съемник ствола находится слева от получатель. В передней части оружия — внутренние сошки и длинный дульный тормоз.В результате получилось функциональное оружие, хотя некоторые люди могут назвать это уродливым.

Хотя ПК стреляет мощным патроном и надежен, он имеет некоторые недостатки. Снаряд стреляет (7,62×54 ммR), а мощный, это не тот патрон, который используется в винтовках другого члены типичного отряда. Итак, хотя это так и будет быть на какое-то время отличным транспортным средством или треножным пулеметом, он может никогда должным образом не выполнять роль отрядного автоматического оружия.

Для пулемета ПК был разработан специальный треножник. Он весит 7,7 кг.

За свою плодотворную карьеру ПК и его варианты послужили в Восточной Германии, Югославии, Швеции и Литве. Он продолжает служат в Замбии, Узбекистане, Вьетнаме, Украине, Турции, Уганде, Сирия, Туркменистан, Грузия, Куба, Китай, Египет, Иран, Ирак, Таджикистан, Мальта, Мали, Македония, Сербия, Шри-Ланка, Южный Судан, Россия, Судан, Панама, ЮАР, Монголия, Сан-Томе и Принсипи, Польша, Румыния, Панама, Молдова, Северная Корея, Нигерия, Мозамбик, Индия и многие другие страны.

Некоторые из войн, в которых участвовала ПК, включают Вьетнамская война, советская война в Афганистане, ирано-иракская война, Война в Персидском заливе, чеченские войны, американская война в Афганистане, Война в Ираке и гражданская война в Сирии. Во всех этих конфликтах ПК предоставил отличный сервис.

Варианты

ПКС: это обозначение ПК, установленного на треноге.

ПКМ: модернизированная версия.Поступил на вооружение в 1969 году. Это, наверное, самый важная и широко распространенная версия, даже в большей степени, чем сам базовый ПК. Он имеет более легкий ствол и использует улучшенные методы строительства. При весе на 1,5 кг меньше ПК и несколько короче, он столь же эффективен. Он имеет ряд своих собственные варианты. ПКМ был принят на вооружение вместе с новым штативом, который весит значительно меньше — всего 4,5 кг.

ПКТ: модель с электронным управлением для использования в резервуарах и другие автомобили.Ему не хватает приклада, он тяжелее и длиннее. бочка. Ствол был намеренно удлинен, чтобы добиться баллистика прежнего пулемета СГМТ, замененного ПКТ. Это позволило сохранить такую ​​же оптику. Начальная скорость пули ПКТ увеличена до 865 м / с, а максимальная скорострельность — до 800 выстрелов на минута. Прицельная дальность увеличена с 1500 до 2000 м.

ПКБ: вариант для использования в качестве штыревого пулемета на самолеты и вертолеты.Основное отличие — поворотная в середина оружия; кроме того, у некоторых ПКБ есть захваты типа лопатки. вместо традиционных пистолетных рукояток и приклада.

ПКП Печенег: новый ГПМГ, призванный заменить ПКМ. Это поступил на вооружение России в 2001 году, но почти не начал заменять ПКМ. Улучшения включают гораздо лучшую точность и более прочный бочка. Это оружие было экспортировано в некоторые страны.

КТ-7.62: модель ПКТ украинского производства.

Кульспрута м / 95: шведское название ПКТ.

M84: югославская версия ПК.

M86: югославская модель ПКТ.

Мохтар: вариант, произведенный в Судане.

Тип 80: китайская версия ПК.

Тип 86: китайская версия ПКТ.

Серия MG: болгарские лицензионные варианты.

Cugir Mitraliera md.66: Румынская копия.

Статья The Tiger

Хочу публиковать собственные статьи? Посетите наш рекомендации для получения дополнительной информации.

Как работают пулеметы | HowStuffWorks

Схема общего механизма подачи, вид сверху.

Для большого объема боеприпасов, система ремней обычно является лучшим вариантом.Пояса боеприпасов состоят из длинной цепочки патронов, скрепленных между собой кусками брезента или, что чаще, небольшими металлическими звеньями. Пистолеты, в которых используются такие боеприпасы, имеют механизм подачи, приводимый в действие отдачей затвора.

Болт (1) в этом пистолете имеет небольшой кулачковый ролик (5) сверху. По мере движения болта кулачковый ролик перемещается вперед и назад по длинной канавке подающей кулачковой детали (2). Когда кулачковый ролик движется вперед, он толкает кулачок подачи вправо против возвратной пружины (6).Когда кулачковый ролик скользит назад, пружина толкает кулачок влево. Рычаг кулачка подачи прикреплен к подпружиненной защелке (8), изогнутому захвату, который опирается на верхнюю часть ленты боеприпасов. Когда кулачок и рычаг перемещаются, защелка выдвигается, захватывает картридж и протягивает ремень через пистолет. Когда затвор продвигается вперед, он толкает следующий патрон в патронник.

Система подачи ведет ленту боеприпасов через направляющие патронов (2) чуть выше казенной части.По мере того как затвор скользит вперед, его верхняя часть упирается в следующий патрон в очереди. При этом патрон выталкивается из ремня и упирается в наклонную рампу (3) для дозаправки . По наклонной планке патрон опускается перед затвором. У болта есть небольшой экстрактор, который захватывает основание гильзы картриджа, когда картридж вставляется на место. Когда картридж скользит перед затвором, он нажимает на подпружиненный выталкиватель (6).

Когда ударник попадает в капсюль, продвигая пулю вниз по стволу, взрывная сила перемещает рабочий стержень и прикрепленный затвор назад.Когда снаряд пробивает стенку патронника, эжектор выпрыгивает вперед, выталкивая гильзу из орудия через отверстие для выброса. Эта система позволяет вести непрерывный огонь без перезарядки.

Нажмите и удерживайте спусковой крючок, чтобы увидеть, как работает система загрузки и выброса.

Основной механизм пулемета остается прежним более ста лет, но производители оружия постоянно добавляют новые модификации. Один современный дизайн превращается из коробки в пистолет одним нажатием кнопки [источник: Sofge].Кроме того, новых технологий легкого стрелкового оружия ( LSAT ) изготовлены из более легких материалов, которые могут снизить вес пулеметов и их боеприпасов на 40 процентов.

Независимо от того, держали ли вы когда-нибудь в руках пулемет или даже видели его, это мощное устройство оказало огромное влияние на вашу жизнь. Пулеметы приложили руку к роспуску наций, подавлению революций, свержению правительств и прекращению войн. Однозначно можно сказать, что пулемет — одна из важнейших военных разработок в истории человечества.Для получения дополнительной информации о пулеметах и ​​связанных темах перейдите по ссылкам на следующей странице.

Спаренный пулемет ПКТ, модифицированный для использования в пехоте — Отчет Силаха

Если вы зайдете на страницу русской Википедии о пулемете ПК, то увидите довольно интересное изображение (см. Выше), на котором изображен солдат, который держит довольно необычную «самодельную» переделку пулемета ПК. Согласно статье, солдат на фотографии представляет Армию обороны Республики Арцах.Снимок якобы был сделан в 1992 году во время войны в Нагорном Карабахе.

ПКТ — версия пулемета ПК, предназначенная для использования на танках и бронетехнике в качестве спаренного пистолета. Этот пулемет запускается через спусковой крючок соленоида. Несмотря на то, что спусковой механизм имеет запасной механизм для ручной стрельбы, ему не хватает обычного спускового крючка, прицелов, ложи, рукоятки и сошек. Как видно на изображении, этот ПКТ был модифицирован этими частями, чтобы сделать его пригодным для использования в пехоте.

Вне автомобиля ПКТ практически бесполезен.Вы не можете направить его плечом или прицелиться, а срабатывание резервного спускового крючка за пределами машины тоже довольно сложный процесс. Поэтому было много попыток переделать пулемет ПКТ для использования в пехоте. Такое преобразование не только позволяет использовать запасные и утилизированные пулеметы в другом приложении, но также позволяет экипажу танка или бронетранспортера иметь мощное вооружение на случай, если им придется покинуть машину и продолжить бой за ее пределами.

Ниже вы можете найти изображение такого механизма преобразования, предположительно разработанного в Украине.

Еще одно такое преобразование, называемое «комплект для выживания пулемета» (см. Ниже), было разработано в Туле, Россия.

Несколько месяцев назад The ​​Firearm Blog сообщил о переоборудованной двухствольной установке для пулеметов ПКТ в самопровозглашенной Донецкой Народной Республике.

Двуствольный пулемет «Петрович» производства самопровозглашенной Донецкой Народной Республики

Концепция преобразования спаренных пулеметов в GPMG восходит как минимум к эпохе Второй мировой войны, когда Германия выпустила комплекты для переоборудования танковых версий пулеметов MG-34.


Изображения с: armor.kiev.ua, forum.guns.ru, spec-naz.org, tk-union.tv

Самый смертоносный пулемет в мире

В течение почти 60 лет универсальный пулемет был основным оружием британских вооруженных сил и до сих пор находится на вооружении.

Универсальный пулемет (GPMG) появился после Второй мировой войны, чтобы заменить крупнокалиберный пулемет Виккерса и легкий пулемет Брена.

В настоящее время он используется более чем в 80 странах мира, что делает его одним из самых популярных пулеметов в мире.

Известный за точность и надежность на поле боя, GPMG используется всеми тремя британскими вооруженными силами в воздухе, на суше и на море.

Почему GPMG так популярна?

Благодаря своей простой конструкции — газовое ружье с ленточным питанием, его долговечность может выдерживать самые экстремальные условия — доказано во время боевых действий в пустыне и арктических условиях.

GPMG обычно устанавливается на транспортных средствах, вертолетах, лодках и в стационарных местах, например, на постах охраны. Исправление GPMG дает гораздо большую точность.

Обычно поставляется с двумя быстросменными запасными стволами, когда первый становится слишком горячим.

Известно, что во время длительных сражений стволы GPMG так сильно нагреваются, что тают.

Когда он установлен, это превращается в работу двух человек: один для стрельбы из ружья и внесения корректировок, а другой — для заряжания боеприпасов и смены стволов.

Какой калибр у пулемета общего назначения (GPMG)?

Пулемет стреляет стандартными снарядами НАТО 7,62×51 мм, способными пробивать машины с мягкой обшивкой (небронированные автомобили) и даже кирпичные стены.

GPMG Night Firing (Tracer Rounds) Изображение: CSgt Crisp (PARA)

Названия GPMG

Оригинальное название GPMG — Fabrique Nationale MAG или FN MAG (Mitrailleuse d’Appui General), что означает «общая поддержка» пулемет’.

Известен в вооруженных силах Великобритании как универсальный пулемет L7A2 (GPMG), также известный как «Генерал» и «Джимпи или Джимпи».

Кто создал GPMG?

Он был спроектирован и построен в Бельгии в начале 1950-х годов под руководством Эрнеста Вервье.

Оружие находилось под сильным влиянием немецкого оружия MG42 времен Второй мировой войны.

Первый GPMG сошёл с конвейера в 1958 году, и они производятся до сих пор.

Считается одним из самых универсальных пулеметов, когда-либо разработанных и построенных.

Какие виды использования существуют для GPMG?

В роли непрерывного огня (SF) GPMG требует, чтобы команда из двух человек правильно работала с оружием.

При установке ружья приклад убирается и добавляется оптический прицел C2.

В роли SF GPMG используется как средство огневой поддержки. Обеспечение верхнего или флангового огня для поддержки наступающих войск во время наступательных операций против противника.

GPMG Light Role (переносится) Изображение: CSgt Crisp (PARA)

Его также можно носить в качестве легкой опоры, при этом пользователь носит плечевой ремень для переноски.

Известно, что исключительно сильные люди могут стрелять из GPMG с плеча в положении стоя. Хотя точность может быть значительно снижена … однако иногда это может быть необходимо при постановке подавляющего огня, при работе в джунглях или высокой траве, а также ухудшается видимость.

Орудие также может использоваться в качестве средства противовоздушной обороны против низколетящих атакующих самолетов.

Кто использует GMPG?

Текущая модель, используемая британской армией, — L7A2.Однако существует множество других его вариантов, в том числе автомобильные и дистанционно-пожарные.

Все три службы британских вооруженных сил используют его в различных ролях, которые соответствуют их потребностям.

Великобритании удалось получить лицензию на производство GPMG, сначала на Королевском оружейном заводе в Энфилд-Лок, а теперь на FN Herstal UK (ранее Manroy Engineering).

Аргентина также производит на местном уровне это оружие по лицензии под названием Ametralladora Tipo 60-20 MAG , которое использовалось против британской армии в 1982 году во время Фолклендской войны.

GPMG на штативе Изображение: CSgt Crisp (PARA)

Какова эффективная дальность стрельбы из пулемета общего назначения ?

Легкая роль (несет спешенный солдат) — 800 метров.

Навесные (Автомобиль, Лодка, Сангар и т. Д.) — 1800 метров.

Карта прогнозируемый / беспокоящий огонь — на треноге + оптический прицел C2 — 2700 метров.

Выгорание трассирующих снарядов — 1100 метров.

Вес GPMG

13,85 кг (включая 50 круглых ремней из 7.62мм патроны).

GPMG Скорострельность

750 выстрелов в минуту.

GPMG Начальная скорость пули

838 метров в секунду.

Стрельба из пулемета | Танк за рулем

Одно из самых популярных занятий Ox Ranch — стрельба из пулемета. Мы стали партнерами Drivetanks.com и теперь предлагаем гостям возможность стрелять из пулеметов, мини-пушек, огнеметов, минометов, артиллерии и настоящих танков Второй мировой войны!

    • Управляйте танком «Шерман», стреляя из пулеметов и основной пушки.Танк за рулем
    • Взорвите пирамиду из арбузов, машины и многого другого!
    • Мы будем рады услышать вашу безумную идею и воплотить ее в жизнь!
Информация о стрельбе из пулемета

Выбор пулемета: (полный список на Drivetanks)

Крупнокалиберный пулемет: M2 Browning
Цена: 120 долларов за 20 выстрелов
Калибр: ,50 BMG
Скорострельность: 485-645 выстр / мин
Эффективная дальность стрельбы: 2000 ярдов

Прозвище M2 Browning по имени «Ma Deuce» имеет ленточную подачу.50 крупнокалиберный пулемет BMG. Он был разработан Джоном Браунингом в 1918 году и весит более 84 фунтов! M2 — это более старая конструкция, однако она до сих пор используется в качестве основного американского пулемета калибра .50 калибра. Обычно его устанавливают на танки, хаммеры и вертолеты. Это чрезвычайно громкое ружье, которое на удивление практически не имеет отдачи при установке. Направлять снаряды в цель исключительно легко, и лучше всего это можно описать как наведение лазерной ручки во время прицеливания. Вы просто ведете патроны к своей цели и можете эффективно делать это на расстоянии более 2000 ярдов!

.50 BMG M2 Browning — безусловно, самый большой и интересный пулемет для стрельбы на OX Hunting Ranch, к сожалению, наши затраты также примерно в 5 раз выше, чем у любого другого оружия!

Пулемет общего назначения: Русский ПКМ
Цена: 70 долларов за 20 патронов
Калибр: 7,62×54 мм
Прицельная дальность стрельбы: 1100 ярдов
Скорострельность: 650-750 выстрелов / мин

Российский ПКМ представляет собой 25-фунтовый универсальный пулемет калибра 7,62×54 мм с ленточным питанием.ПК был разработан в Советском Союзе Михаилом Калашниковым в 1961 году, а затем модернизирован до варианта ПКМ в 1969 году. Этот пулемет до сих пор остается основным универсальным пулеметом российских войск и используется в десятках стран по всему миру. Он производит 650-750 выстрелов в минуту и ​​имеет эффективную дальность стрельбы 1100 ярдов.

Мы настоятельно рекомендуем стрелять из нашего ПКМ, а не из любого другого предлагаемого нами пулемета! Он стреляет большим калибром, чем M249 SAW, у него самые дешевые патроны, он самый надежный и самый забавный в стрельбе, за исключением нашего M2 Browning!

Ручной пулемет: M249 Squad Automatic Weapon (SAW)
Цена: 60 долларов за 20 патронов
Калибр: 5.56×45 мм
Эффективная дальность стрельбы: 870 ярдов
Скорострельность: 850 выстр / мин

M249 SAW (Squad Automatic Weapon) — легкий газовый пулемет с ленточным питанием. M249 поступил на вооружение в 1984 году и до сих пор используется в качестве основного пулемета американских войск. У OX Hunting Ranch есть вариант SPW, который был разработан для удовлетворения требований специальных операций USSOCOM. Вариант оружия специального назначения (SPW) не может быть установлен на транспортные средства, имеет планку Пикатинни для оптики, вертикальное цевье и легкий 36-дюймовый ствол.Самая большая общая разница в том, что он был уменьшен до веса около 13 фунтов. Автомат M249 способен производить 850 выстрелов в минуту и ​​имеет эффективную дальность стрельбы 870 ярдов.

Карабин-пулемет: M4A1 (полностью автоматический AR-15)
Цена: 60 долларов за 20 выстрелов
Калибр: 5,56×45 мм
Скорострельность: 700-950 выстр / мин
Эффективная дальность стрельбы: 547 ярдов

Карабин M4A1 представляет собой полностью автоматический вариант AR-15 и M16.AR-15 был разработан Юджином Стоунером и первоначально производился Armalite в 1959 году. Armalite столкнулась с финансовыми проблемами и продала как дизайн, так и торговые марки AR-15 компании Colt.

Colt внес незначительные изменения и назвал полностью автоматический вариант M16. M16 был принят на вооружение вооруженных сил США и вскоре после этого использовался для участия в войне во Вьетнаме. Название AR-15 было выбрано для продажи полуавтоматической версии гражданскому населению. Сегодня есть сотни компаний, продающих клоны AR-15, они считаются клонами, поскольку Colt технически владеет как названием, так и торговыми марками.

Военные США заменили большинство своих M16 на более легкую и укороченную винтовку M4. M4 имеет режим стрельбы очередью из 3 выстрелов, тогда как M4A1 имеет полностью автоматический переключатель. За прошедшие годы было внесено множество мелких улучшений с множеством разных названий вариантов, многие из которых можно обсудить здесь!

Пистолет-пулемет: Mp5
Цена: 60 долларов за 20 выстрелов
Калибр: 9 мм
Скорострельность: 900 выстр / мин
Эффективная дальность стрельбы: 109 ярдов

MP5 самый лучший популярный в мире пистолет-пулемет, который был показан в сотнях фильмов! Он был разработан немецким производителем оружия Heckler & Koch в 1960 году.MP5 — это лучший пистолет-пулемет для ближнего боя, и он представлен в более чем 100 вариантах! (мы демонстрируем самый компактный вариант MP5K)

Оружейный пулемет для личной защиты: P90
Цена: 70 долларов за 20 выстрелов
Калибр: 0,5,7×28 мм
Скорострельность: 900 выстр / мин
Эффективная дальность стрельбы: 219 ярдов

FN P90 — это оружие индивидуальной защиты, которое было разработано в 1990 году компанией FN Herstal. P90 вместе с патентованным раундом 5.7x28mm, был создан в ответ на запрос НАТО о замене патрона 9mmx19 Parabellum. Пушка и замена калибра должны были иметь большую дальность, точность, предельные характеристики, пробивать бронежилет и вес менее 6,6 фунтов.

Оружие для личной защиты (PDW) считается гибридом пистолета-пулемета и карабина. Обычно они стреляют меньшими калибрами на гораздо более высоких скоростях, обеспечивая лучшее проникновение и точность!

Посмотрите, как у нашего танка Шерман есть Браунинг.Стрельба из 50 и 30 калибра! (перемотка вперед до 3.20)

АРЕНДА ПИСТОЛЕТА НЕ ТРЕБУЕТСЯ !!! Weapon, Briefing, Range Time и Range Master включены в цену за раунд.

Бронирование и дополнительная информация

Печенег-СП: безумно смертоносный пулемет России?

Не так давно на российской военной фан-странице «anti_terrorism» в популярной социальной сети «Вконтакте» было опубликовано фото двух российских солдат с пулеметами «Печенег-СП» (GRAU Index 6P69).Вариант «Печенег-СП» представляет собой «улучшенный» вариант пулемета ПКП «Печенег» (6П41), который в настоящее время используется на вооружении России в качестве дополнения к пулемету ПКМ (6П6М). Но, как ни странно, «Печенег-СП» напоминает оригинальный пулемет ПК (6П6) 1961 года выпуска.

Так чем же «Печенег-СП» превосходит автомат Калашникова предыдущих поколений?

Как и большинство современного российского военного огнестрельного оружия, «Печенег-СП» оснащен планкой Пикатинни для оптики. Когда пулемет демонстрировался на «Рособоронэкспо-2014», на эту рейку устанавливалась маломощная регулируемая оптика 1П89-3, но, как показано на практике, пулеметы используются с металлическими прицельными приспособлениями.Судя по другим фотографиям, российские пулеметчики предпочитают красные прицелы на вариантах ПК. Для установки планки Пикатинни целик перемещается вперед около точки поворота крышки механизма подачи пулемета.

Но самые большие изменения на Печенег-СП коснулись ствола. У Печенег-СП нет тяжелого ствола с принудительным воздушным охлаждением в пользу более короткого ствола с выступами. Это похоже на оригинальный пулемет ПК, который также отличался рифленым стволом. Рифленый ствол был удален с ПКМ для экономии производственных затрат и времени.В большинстве статей, посвященных Печенег-СП, не упоминается, является ли ствол быстросменным, но в одной статье упоминается, что срок службы ствола составляет около 15000 выстрелов, поэтому вполне вероятно, что ствол закреплен и рассчитан на ограниченный длительный срок службы. Огонь.

Другие улучшения включают перемещение сошки обратно на газовую трубку, что, как говорят, увеличивает точность до 70 процентов. По иронии судьбы, на оригинальных ПКМ и ПК сошка находилась на газовой трубке, а на ПКП «Печенег» была перенесена на конец ствола.Очевидно, конечные пользователи не были в восторге от этого изменения. На большинстве фотографий Печенег-СП с выставок вооружений также видны модернизированные сошки в стиле Харриса на пулемете, но на фотографии Печенег-СП с поля видны обычные сошки ПКМ на Печенег-СП, что позволяет предположить, что от более совершенных сошек отказались во время разработки.

На «Печенег-СП» также есть улучшения в эргономике. Вертикальная рукоятка под пулемет обеспечивает прочную рукоятку для стрельбы стоя, а пистолетная рукоятка и приклад переработаны.Приклад регулируется по длине и складывается, а пистолетная рукоятка имеет дополнительный обхват для облегчения захвата. Приклад напоминает приклад Rapid Fielding Initiative (RFI), который был модернизирован для американского автоматического оружия M249 Squad в 2000-х годах.

Говорят, что корпус «Печенег-СП» включает титановые детали для снижения веса. Аналогичный редизайн был применен к американскому M240 в варианте M240L, который также включает титановые детали.Ящик с боеприпасами также переработан с пластиковым покрытием внутри, чтобы уменьшить дребезжание при движении.

Наконец, на «Печенег-СП» можно установить глушитель для уменьшения дульного взрыва, звука выстрела и дульного пламени. Однако фотографий «Печенег-СП» в полевых условиях нет, так что это может оставаться «заводским» вариантом еще какое-то время.

В целом «Печенег-СП» представляет собой интересный путь модернизации для российских военных, которые в настоящее время используют ПКМ в различных вариантах.Он может стать привлекательным вариантом обновления для некоторых пользователей ПКМ благодаря стандартной направляющей, улучшенной эргономике и меньшему весу. В настоящее время в России существует большой рынок запасных частей для ПКМ и ПКП, причем такие компании, как «ЗенитКо», производят пакеты модернизации для оружия. Существуют даже комплекты для преобразования ПКМ и ПКП в пулеметы буллпап, хотя они, похоже, не так популярны среди серьезных пользователей. Но у Печенег-СП есть потенциал, чтобы заменить все эти комплекты модернизации в военном использовании, поскольку АК-12 вытеснил различные комплекты модернизации для АК-74М.

Чарли Гао изучал политологию и информатику в Гриннелл-колледже и часто выступает в роли комментатора по вопросам обороны и национальной безопасности.

Изображение: Викимедиа.

Плакат Советский Русский автомат Калашникова 7,62-мм пулеметы ПКМ, ПКТ

Состояние: Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Посмотреть продавца листинг для получения полной информации…. Подробнее о состоянии Тема: История
Функции: Без рамы Стиль: русский
Художник: Советская Армия
CARNER BARCELONA D600 EDP 100 мл 8437011481047 & nbsp MARS Shimmer Shade Belloccio Airbrush Makeup Shimmer Highlighter, 1/2 унции.& nbsp Спортивный костюм полный комплект мужской женский унисекс спорт зима весна & nbsp Estafiate Estefiate para retorcijones, indigestión, diarreas 8Oz (2 de 4Oz) -227g. & nbsp Cole Haan Men Ellsworth 2 Gore II Loafer & nbsp Kirkland Signature Low Dose Aspirin 81 mg. 730 Таблеток & nbsp Фотография Josef Koudelka — Follow Ulysses ‘Gauze 1996 — Maia Morgenstern & nbsp Tom Ingelsby 1973-74 Atlanta Hawks игра использовала шорты дорожного размера среднего размера JULIETTE HAS A GUN «White Spirit» Eau de Parfum Vapo ML 75 Luxury Collection & nbsp MidWest Homes for Поддон для ящиков для собак Среднего Запада, 30 дюймов для складывания жизненных этапов и… & nbsp Дезодорант Herban Cowboy — Спорт Максимальная Защита | 2,8 унции | Набор из 10 805002000863 Большая кукла-корова, плюшевый медведь, секретарь, Ким, мягкая игрушка, мягкие игрушки, Сиэтл Сихокс, НФЛ, Атласная куртка для начинающих футбола, LG L, винтажные мужские и nbsp Neuf Manolo Blahnik Titto Plats, антрацит, Серебряная блестка, Gris Chaussures, 40,5 Вафля: соленая карамель Коробка 16 & nbsp Pro Salon Парикмахерское платье Ткань Плащ для стрижки волос Зонтик Накидка для парикмахерских Главная LEGO 21322 Пираты Бухты Барракуды БЕСПЛАТНАЯ ДОСТАВКА СЕГОДНЯ NIKE VAPOR EDGE PRO 360 OBJ FOOTBALL CLEATS PREDATOR 7-002 CI.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
