Построение лопасти винта: Построение чертежа гребного винта

0

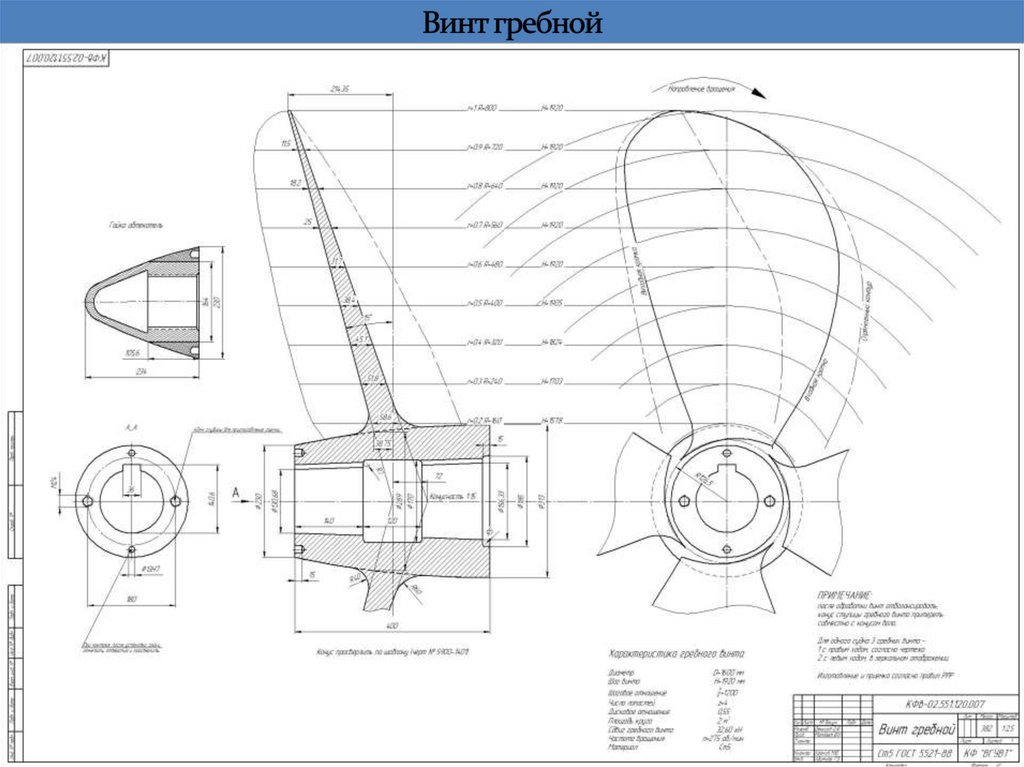

Построение чертежа гребного винта

    1. Расчет контура лопасти гребного винта

Средняя ширина лопасти:

(3.1)

где – радиус гребного винта,;

– дисковое отношение,;

– число лопастей гребного винта,.

Максимальная ширина лопасти:

(3.2)

где – коэффициент для винтов с числом лопастей.

Отрезки иопределяют контуры входящей и выходящей кромок лопасти. Определим величины,,,ина относительных радиусах: 0,3; 0,5; 0,7; 0,8; 0,95 и 1,0.

Для относительного радиуса :

Для относительного радиуса :

Для относительного радиуса :

Для относительного радиуса :

Для относительного радиуса :

Для относительного радиуса :

Для относительного радиуса :

Значения коэффициентов принимаются согласно таблице 3. 1.

Таблица 3.1 – Построение контура лопасти

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

0,95

1,0

46,90

52,64

56,32

57,60

56,08

51,40

41,65

23,35

7,7

29,18

33,32

37,30

40,78

43,92

46,68

48,35

47,0

41,2

20,14

76,08

85,96

93,62

93,38

100,0

98,08

90,08

70,35

48,88

Продолжение таблицы 3.

1

35,0

35,0

35,0

35,0

38,9

44,3

47,9

50,0

48,1

По полученным значениям величин ,,,ина относительных радиусах 0,3; 0,5; 0,7; 0,8; 0,95 и 1, строится контур лопасти винта.

Рисунок 3.1 – Построение спрямленного контура лопасти

Проводится осевая линия лопасти и от нее на выбранных радиусах откладываются вправо величины , определяющие положение входящей кромки лопасти, относительно оси, а влево откладываются величины, определяющие положение выходящей кромки лопасти, относительно оси.

Затем, используя лекало, соединяются полученные точки и получается спрямленный контур лопасти. От входящей кромки, на тех же радиусах, откладываются в сторону вертикальной оси величины , которые определяют положение линии наибольших толщин на спрямленном контуре лопасти.

    1. Распределение толщин лопасти по ее длине

Под толщиной лопасти винта на данном радиусепонимается наибольшая толщина соответствующего сечения лопасти.

Толщина лопасти у корня назначается из соображений прочности, в остальных сечениях – из условия обеспечения достаточной прочности и наилучших гидромеханических качеств.

Толщина конца лопасти (у края) устанавливается из конструктивных соображений. Численные значения максимальной толщины на конце лопасти , а также условные максимальные толщины на оси винтав зависимости от числа лопастей гребного винта приведены в таблице 3.2.

Таблица 3.2 – Определение толщин лопасти

Число лопастей

3

4

5

6

7

8

0,008

0,007

0,007

0,011

0,010

0,009

0,10

0,09

0,08

0,09

0,082

0,08

На современных грузовых и буксирных судах речного флота используются утолщенные четырехлопастные гребные винты где .

Диаграмму наибольших толщин рекомендуется строить в такой последовательности:

  1. Проводится образующая лопасти в виде прямой линии, проходящей через точку пересечения оси ступицы и винта с его диском и имеющей заданный наклон образующей в корму. Наклон образующей задается значением на конце лопасти.

  2. От образующей лопасти параллельно оси винта откладываем величину , а на оси винтаи соединяем полученные точки.

Рисунок 3.2 – Распределение толщин лопасти по длине

Уклон у края лопасти принимается согласно таблицы 3.3 в зависимости от диаметра винта.

Таблица 3.3 – Значение уклона лопасти mR

Диаметр D, м

Уклон mR, мм

Диаметр D,

м

Уклон mR, мм

>0,5 0,8

45

>1,4 1,6

120

>0,8 1,0

60

>1,6 1,8

130

>1,0 1,2

80

>1,8 2,0

150

>1,2 1,4

100

>2,0 2,2

160

Принимаем для значение.

Максимальная относительная толщина на конце лопасти и оси винта:

После построения диаграммы наибольших толщин определяются максимальные толщины на относительных радиусах 0,3; 0,5; 0,7; 0,8 и 0,95:

СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ | Методическая разработка (7 класс):

Слайд 1

СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ 1. СТРАТЕГИЯ СОЗДАНИЯ МОДЕЛИ ГРЕБНОГО ВИНТА: А- ПОСТРОЕНИЕ СТУПИЦЫ ГРЕБНОГО ВИНТА Б- ПОСТРОЕНИЕ ЛОПАСТИ ВИНТА В- ПОСТРОЕНИЕ ТРЕХЛОПАСТНОГО ГРЕБНОГО ВИНТА Г- ПРИМЕНЕНИЕ МАТЕРИАЛА К МОДЕЛИ ВИНТА

Слайд 2

СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ А- ПОСТРОЕНИЕ СТУПИЦЫ ВИНТА — ПРИ ОТКРЫТИИ ПРОГРАММЫ ВЫБИРАЕМ ОПЦИЮ ИНВЕРТОРА, СОЗДАТЬ ДЕТАЛЬ. — В МЕНЮ ПРОГРАММЫ ВЫБИРАЕМ «СОЗДАТЬ 2Д ЭСКИЗ» — ДЛЯ СОЗДАНИЯ 2Д ЭСКИЗА, ВЫБИРАЕМ ПЛОСКОСТЬ ПОСТРОЕНИЙ X-Y — ПРОГРАММОЙ БУДЕТ СОЗДАН ЭСКИЗ С НОМЕРОМ 1, ЭСКИЗ1 ДОСТУПЕН В БРАУЗЕРЕ (СЛЕВА В КОЛОНКЕ МОДЕЛЬ).

Слайд 3

— НА ВЫБРАННОЙ ПЛОСКОСТИ СТРОИМ ОКРУЖНОСТЬ С ЦЕНТРОМ 0,0,0 ДИАМЕТРОМ 15 ММ, ЭТО ДИАМЕТР СТУПИЦЫ ВИНТА — В ПАНЕЛИ МЕНЮ ВЫБИРАЕМ «ПРИНЯТЬ ЭСКИЗ» И ИСПОЛЬЗУЯ «КУБ» УСТАНАВЛИВАЕМ ВИД МОДЕЛИ В ИЗОМЕТРИИ. — В МЕНЮ ВЫБИРАЕМ КОМАНДУ «ВЫДАВЛИВАНИЕ» НА РАССТОЯНИЕ 35 ММ, ПОЛУЧИЛСЯ ЦИЛИНДР ДИАМЕТРОМ 15 ММ И ВЫСОТОЙ 35 ММ — ДАЛЕЕ ВЫБИРАЕМ КОМАНДУ «СОПРЯЖЕНИЕ», РАДИУС СОПРЯЖЕНИЯ 7 ММ (7,5 ММ), МЕТОД — «РЕБРО» — ВЫДЕЛЯЕМ РЕБРО ВЕРХНЕЙ ЧАСТИ ЦИЛИНДРА, ПРИ ЭТОМ РЕБРО ЦИЛИНДРА СКРУГЛЯЕТСЯ С ВЫБРАННЫМ РАНЕЕ РАДИУСОМ — В МЕНЮ ПАНЕЛИ «СОПРЯЖЕНИЕ» НАЖИМАЕМ КНОПКУ «ПРИМЕНИТЬ» И «ОК» СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ

Слайд 4

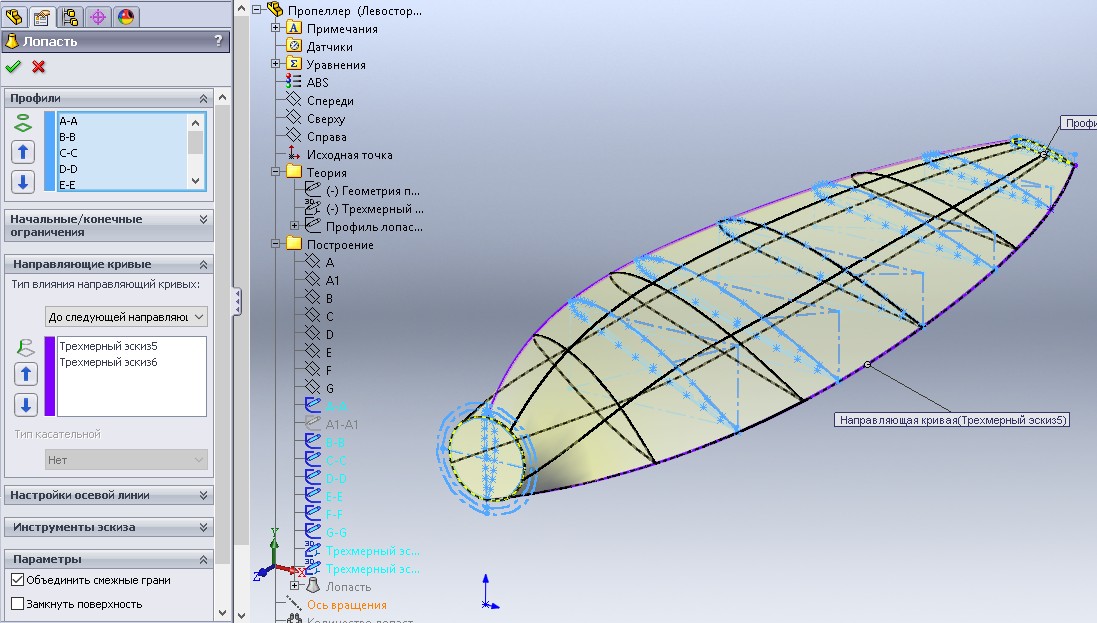

Б- ПОСТРОЕНИЕ ЛОПАТКИ ВИНТА — В МЕНЮ ВЫБИРАЕМ «СОЗДАТЬ 2Д ЭСКИЗ» — ДЛЯ СОЗДАНИЯ 2Д ЭСКИЗА, ВЫБИРАЕМ ПЛОСКОСТЬ ПОСТРОЕНИЙ Y-Z, В БРАУЗЕРЕ СОЗДАЕТСЯ НАЗВАНИЕ ЭСКИЗА «ЭСКИЗ2» — НА ВЫБРАННОЙ ПЛОСКОСТИ СТРОИМ ПРЯМУЮ ЛИНИЮ (№1) ОТ НИЖНЕЙ ЧАСТИ ОСНОВАНИЯ ЦИЛИНДРА ПАРАЛЛЕЛЬНО ПРОЕКЦИИ ОСНОВАНИЯ НА ПЛОСКОСТЬ, ДЛИННОЙ 28 ММ — В ПАНЕЛИ МЕНЮ ВЫБИРАЕМ «ПРИНЯТЬ ЭСКИЗ» СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ — В МЕНЮ ВЫБИРАЕМ «СОЗДАТЬ 3Д ЭСКИЗ» — В МЕНЮ ПОСТРОЕНИЯ 3Д ЭСКИЗА, ВЫБИРАЕМ КОМАНДУ ПОСТРОЕНИЯ «СПИРАЛЬ» — В ПОДМЕНЮ «СПИРАЛЕВИДНАЯ ФОРМА» УСТАНАВЛИВАЕМ ТИП -«ЧИСЛО ВИТКОВ И ДЛИНА», В ПРАВОМ ВЕРХНЕМ УГЛУ МЕНЮ ПАНЕЛИ «СПИРАЛЬ» ВЫБИРАЕМ НАПРАВЛЕНИЕ ЗАКРУЧИВАНИЯ СПИРАЛИ

Слайд 5

— ВЫБИРАЕМ НАЧАЛО ПОСТРОЕИЯ СПИРАЛИ: ЦЕНТР НИЖНЕГО ОСНОВАНИЯ ЦИЛИНДРА И ЗАМЫКАЕМ СПИРАЛЬ НА ВЫСОТЕ ОСИ ЦИЛИНДРА 28 ММ, КОРРЕКТИРУЕМ ЗНАЧЕНИЕ «ВЫСОТА» В ПАНЕЛИ ПОДМЕНЮ «СПИРАЛЕВИДНАЯ ФОРМА» — 28 ММ, ЗНАЧЕНИЕ ДИАМЕТР — 15 ММ. ЧИСЛО ВИТКОВ 0,25 (ШАГ ВИНТА), УКЛОН — 0 ГРАДУСОВ — НЕОБХОДИМО СОВМЕСТИТЬ НАЧАЛО СПИРАЛИ С НАЧАЛОМ ПРЯМОЙ ЛИНИИ (№1) ПОСТРОЕННОЙ В ПУНКТЕ ВЫШЕ, — В ПАНЕЛИ МЕНЮ ВЫБИРАЕМ «ПРИНЯТЬ ЭСКИЗ» И ИСПОЛЬЗУЯ «КУБ» УСТАНАВЛИВАЕМ ВИД МОДЕЛИ В ИЗОМЕТРИИ. — ПЕРВЫЙ ШАГ ПОСТРОЕНИЯ ПОВЕРХНОСТИ ЛОПАТКИ ИСПОЛЬЗУЕМ КОМАНДУ «СДВИГ» — В МЕНЮ ВЫБИРАЕМ КОМАНДУ «СДВИГ», НА ПАНЕЛИ ПОДМЕНЮ КОМАНДЫ «СДВИГ» УСТАНАВЛВАЕМ ТИП «ТРАЕКТРОРИЯ И НАПР. ПОВ-ТЬ» — В РЕЖИМЕ НАЖАТОЙ КНОПКИ «ЭСКИЗ» ВЫДЕЛЯЕМ ПРЯМУЮ (№1) (ПРЯМАЯ ЛИНИЯ (№1) ИЗМЕНЯЕТ ЦВЕТ СОСТОЯНИЯ (СИНИЙ ЦВЕТ СООТВЕТСТВУЕТ ВЫДЕЛЕНИЮ) СЛЕДУЮЩИЙ ШАГ ПОСТРОЕНИЯ, ОПРЕДЕЛЯЕМ ПУТЬ ПО КОТОРОМУ БУДЕТ ПРОХОДИТЬ СДВИГ ВЫДЕЛЕННОЙ РАНЕЕ ПРЯМОЙ ЛИНИИ №1 — ДЛЯ ЭТОГО ПРИ НАЖАТОЙ КНОПКИ «ПУТЬ» НА ПАНЕЛИ ПОДМЕНЮ «СДВИГ» ВЫДЕЛЯЕМ СПИРАЛЬНУЮ ЛИНИЮ (ОКРАШИВАЕТСЯ В СИНИЙ ЦВЕТ) — ДАЛЕЕ НЕОБХОДИМО ВЫБРАТЬ ПОВЕРХНОСТЬ ДЛЯ ОПРЕДЕЛЕНИЯ ПОСТРОЕНИЯ СДВИГА, ДЛЯ ЭТОГО НАЖИМАЕМ КНОПКУ «ПОВЕРХНОСТЬ НАПРАВЛЯЮЩЕЙ» И ВЫДЕЛЯЕМ ПОВЕРХНОСТЬ ЦИЛИНДРА ПОВЕРХНОСТЬ ЛОПАТКИ БУДЕТ ПОСТРОЕНА, НАЖИМАЕМ КНОПКУ «ОК» НА ПАНЕЛИ ПОДМЕНЮ «СДВИГ» СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ

Слайд 6

— ЗАДАЕМ ТОЛЩИНУ СЛОПАТКИ, ДЛЯ ЭТОГО ИСПОЛЬЗУЕМ КОМАНДУ «ТОЛЩИНА СМЕЩЕНИЯ» В МЕНЮ ПРОГРАММЫ НА ПАНЕЛИ ПОДМЕНЮ КОМАНДЫ «ТОЛЩИНА» НАЖИМАЕМ КНОПКУ «ВЫБРАТЬ», ПАРАМЕТР «РАССТОЯНИЕ» УСТАНАВЛИВАЕМ 1 ММ (В НАШЕМ СЛУЧАЕ, ЭТО ТОЛЩИНА ЛОПАТКИ) ВЫДЕЛЯЕМ ПОВЕРХНОСТЬ ЛОПАТКИ ДЛЯ КОРРЕКЦИИ ТОЛЩИНЫ, ПОСЛЕ ИЗМЕНЕНИЯ ТОЛЩИНЫ ПОВЕРХНОСТИ ЛОПАТКИ НАЖИМАЕМ КНОПКУ «ОК» НА ПАНЕЛИ ПОДМЕНЮ «ТОЛШИНА СМЕЩЕНИЯ« ЛОПАТКА ГРЕБНОГО ВИНТА ПОСТРОЕНА, НЕОБХОДИМО ВЫПОЛНИТЬ СОПРЯЖЕНИЕ (СКРУГЛЕНИЕ) ОСТРЫХ РЕБЕР ИСПОЛЬЗУЕМ КОМАНДУ «СОПРЯЖЕНИЕ» — ДЛЯ СКРУГЛЕНИЯ РЕБЕР ПЕРЕДНЕЙ И ЗАДНЕЙ ЧАСТИ ЛОПАТКИ ИСПОЛЬЗУЕМ ПАРАМЕТР СКРУГЛЕНИЯ — 12 ММ ИСПОЛЬЗУЕМ КОМАНДУ «СОПРЯЖЕНИЕ» ДЛЯ СКРУГЛЕНИЯ РЕБЕР ТОРЦЕВЫХ КРОМОК ЛОПАТКИ, ПРИМЕНЯЕМ ПЕРЕМЕННЫЙ ПАРАМЕТР СКРУГЛЕНИЯ – ОТ 0 ДО 1 ММ (ПРИМЕРНО) СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ

Слайд 7

В — СОЗДАНИЕ ТРЕХЛОПАСТНОГО ГРЕБНОГО ВИНТА — КОПИРУЕМ ЛОПАТКУ И ЭЛЕМЕНТЫ СКРУГЛЕНИЯ ИСПОЛЬЗУЯ КРУГОВОЙ МАСИВ — ВЫДЕЛЯЕМ ЭЛЕМЕНТЫ ЛОПАТКИ, ВЫСТАВЛЯЕМ ПАРАМЕТР «РАЗМЕЩЕНИЕ» РАВНЫМ -3, 360 ГРАДУСОВ — ПРОВЕРЯЕМ РЕЗУЛЬТАТ ПОСТРОЕНИЯ И НАЖИМАЕМ КНОПКУ «ОК» СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ

Слайд 8

Г — ПРИМЕНЕНИЕ МАТЕРИАЛА К МОДЕЛИ ВИНТА — ОТКРЫВАЕМ ВКЛАДКУ МЕНЮ «ОБОЗРЕВАТЕЛЬ ВИДОВ», БИБЛИАТЕКУ МАТЕРИАЛОВ INVENTOR ВЫДЕЛЯЕМ ГРЕБНОЙ ВИНТ ПОЛНОСТЬЮ, И НАЗНАЧАЕМ МАТЕРИАЛ С УМЕРЕННОЙ ПОЛИРОВКОЙ — В МЕНЮ «РЕДАКТОР ВНЕШНЕГО ВИДА С УМЕРЕННОЙ ПОЛИРОВКОЙ» ВЫБИАЕМ МЕТАЛЛ ТИП — ЛАТУНЬ — ПРОВЕРЯЕМ РЕЗУЛЬТАТ И НАЖИМАЕМ КНОПКУ «ОК» СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ

Слайд 9

СОХРАНЯЕМ ФАЙЛ НАЖАВ КНОПКУ С ИЗОБРАЖЕНИЕМ ДИСКЕТКИ В ВЕРХНЕМ ЛЕВОМ УГЛУ ЭКРАНА СОЗДАНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА В ИНВЕНТОРЕ ПОСТРОЕНИЕ МОДЕЛИ ГРЕБНОГО ВИНТА ЗАВЕРШЕНО

ГРЕБНОЙ ВИНТ — Словарь морских терминов на Корабел.

ру

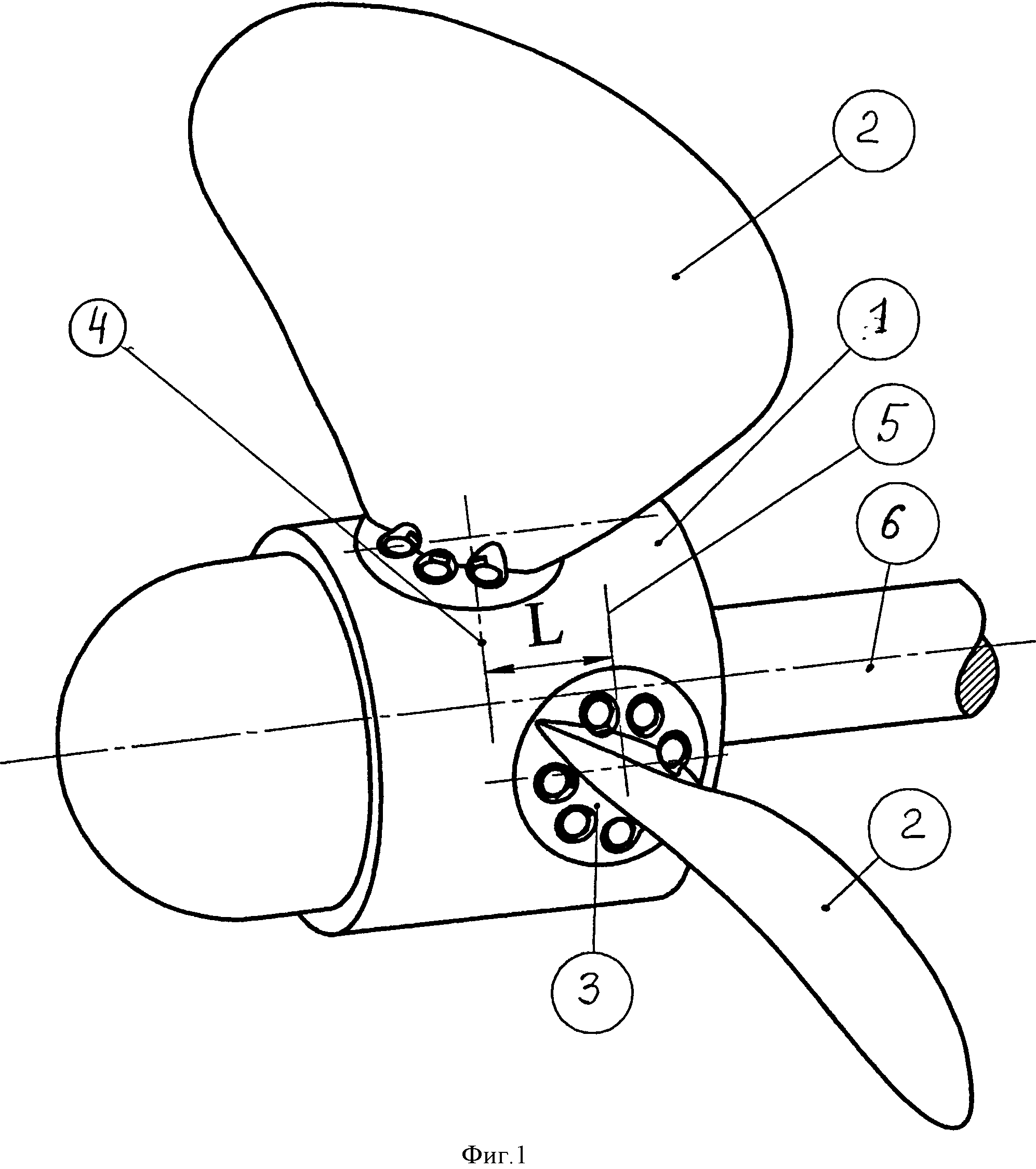

судовой движитель, состоящий из нескольких (3 — 8) лопастей, которые расположены радиально на цилиндрической или конической ступице на равных угловых расстояниях. Гребные Винты имеют различную конструкцию: цельнолитую, с поворотными (винты регулируемого шага) и со съемными лопастями. Гребной Винт со съемными лопастями, имеющими болтовое соединение со ступицей, применяют главным образом на судах ледового плавания. Гребные Винты изготовляют из бронзы, латуни, нержавеющих и углеродистых сталей, чугуна. Металлические винты выполняют литыми с последующей станочной обработкой. Для малых Гребных Винтов применяют пластмассы. Диаметр наиболее крупных винтов около 10 м. Лопасти Гребного Винта представляют собой крылья специальной формы, образованные пересечением 2 винтовых поверхностей. Линия этого пересечения является контуром лопасти. Сторона лопасти, обращенная в нос судна, называется засасывающей, поскольку при движении судна передним ходом на ней развивается разрежение среды. Противоположная сторона лопасти является нагнетающей. Часть лопасти, примыкающая к ступице, называется корневой. Различают Гребные Винты правого и левого вращения в зависимости от направления вращения образующих лопасти винтовых поверхностей. Сечения лопастей цилиндрическими поверхностями, соосными с осью Гребного Винта, характеризуют профиль лопастей. Отношение шага винтовых поверхностей к диаметру винта называют шаговым отношением. Обычно оно равно 0,6 — 1,5. Шаг винтовой поверхности может быть постоянным вдоль радиуса лопасти или переменным, соответственно различают винты постоянного и переменного шага. При построении чертежей Гребного Винта оперируют спрямленными элементами лопасти. Под спрямленным контуром лопасти понимается контур, образованный концами прямолинейных отрезков, длина которых равна ширине лопасти на данном радиусе; лопасть, описанная этим контуром, называется спрямленной. Отношение площади спрямленных лопастей к площади диска, диаметр которого равен диаметру Гребного Винта, называется дисковым отношением. Оно изменяется в диапазоне 0,5 — 1,5. Шаговое и дисковое отношения являются основными геометрическими параметрами, влияющими на гидродинамические характеристики Гребного Винта. Гидродинамические характеристики Гребного Винта, определяемые упором, направленным вдоль его оси и обеспечивающим движение судна, и моментом, необходимым для вращения Гребного Винта, представляются в виде безразмерных величин, называемых коэффициентом упора и коэффициентом момента.
ССЫЛКИ ПО ТЕМЕ:
  1. Определение «Гребной винт» в свободной энциклопедии Википедия
По данным
«МОРСКОЙ ЭНЦИКЛОПЕДИЧЕСКИЙ СЛОВАРЬ» в двух томах, том 1. Под редакцией академика Н.Н.Исанина

РАСЧЕТ ВИНТОВ | МОДЕЛИСТ-КОНСТРУКТОР

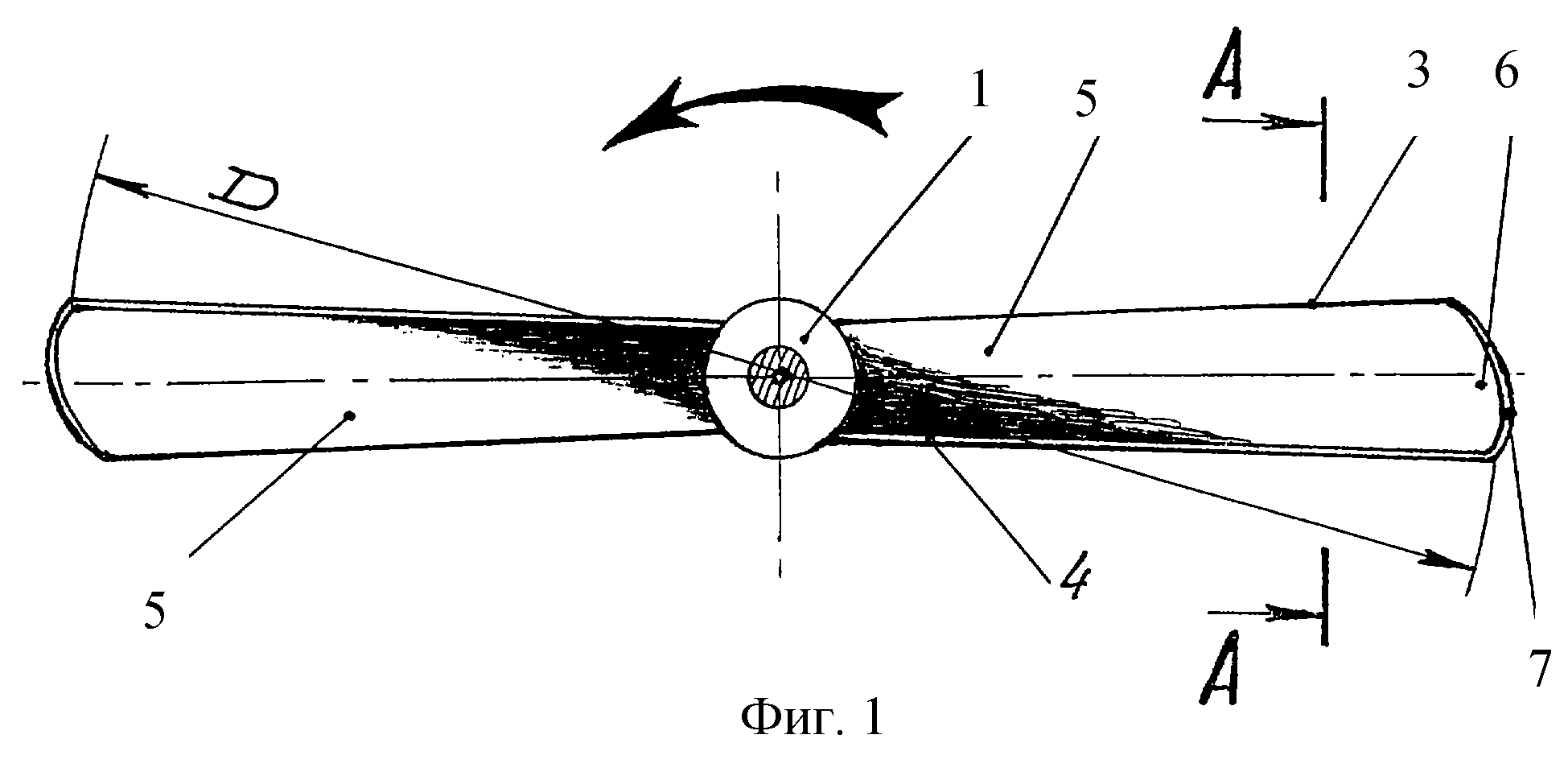

Для построения шаблонов винта (вида сбоку) при заданной форме лопасти (вида сверху) и шаге используются два основных метода расчета: аналитический и графический. Обычно при этом опираются на следующие характеристики винта: диаметр, относительную ширину лопасти и шаг. Поскольку величину скольжения учесть заранее сложно, то исходят из геометрического шага винта.

Из рисунка 1 видно, что тангенс угла наклона лопасти (α) в любом сечении связан с шагом (Н) и радиусом (r) винта в этой точке соотношением:

tgα = H/2πr.



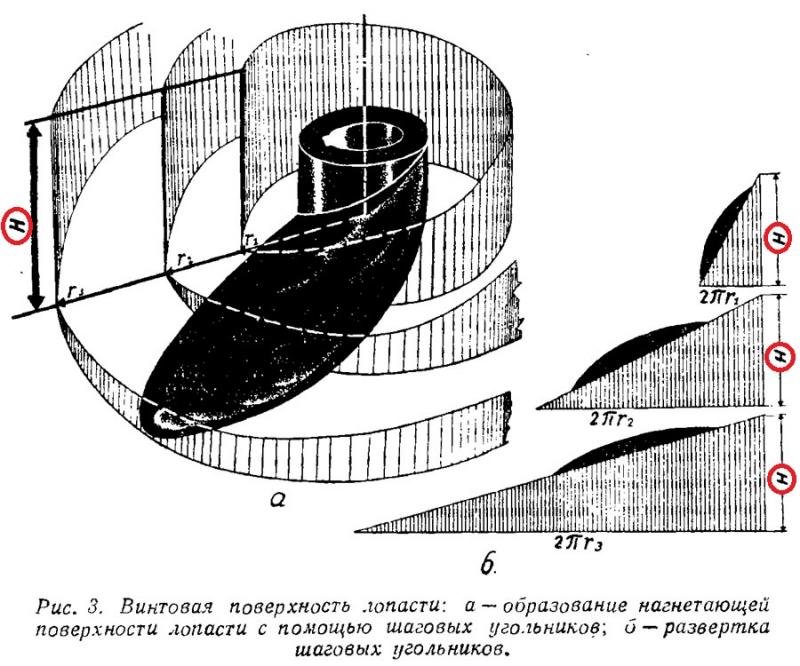

Рис. 1. Шаг винта и развертка винтовой линии:

R — радиус лопасти, r — радиус сечения лопасти, H — шаг винта, — окружность, описываемая сечением лопасти винта, 2πr — развертка окружности на плоскости, Б — спираль, описываемая лопастью, Б’ — развертка спирали на плоскости, α — угол подъема лопасти.

Из уравнения можно определить толщину лопасти на виде сбоку (b) (рис. 2), зная ее ширину при виде сверху (a). В том же сечении. находящемся на расстоянии r от оси винта, справедливо равенство:

b = a*tgα.



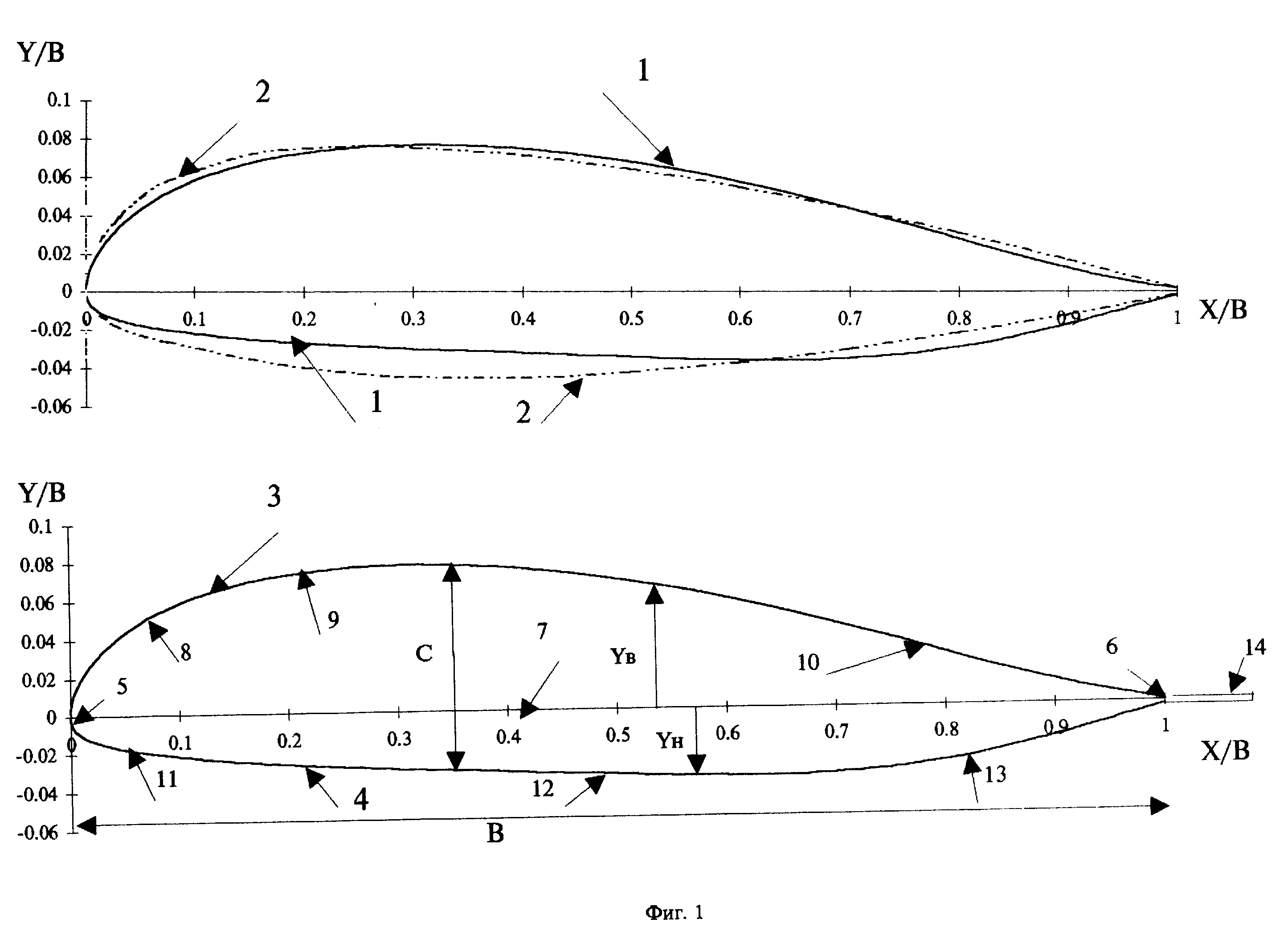

Рис. 2. Сечение лопасти:

a — ширина лопасти при виде сверху, b — толщина лопасти при виде сбоку, a’ — действительная ширина лопасти, α — угол подъема лопасти.

Фактическую ширину лопасти (а1) определяют из соотношения:

а1 = a/cosα, или



а= b/sinα.

Таким образом, используя две первые зависимости и рисунок 1 и выбрав вид винта сверху и его шаг, можно построить шаблон винта при виде сбоку.

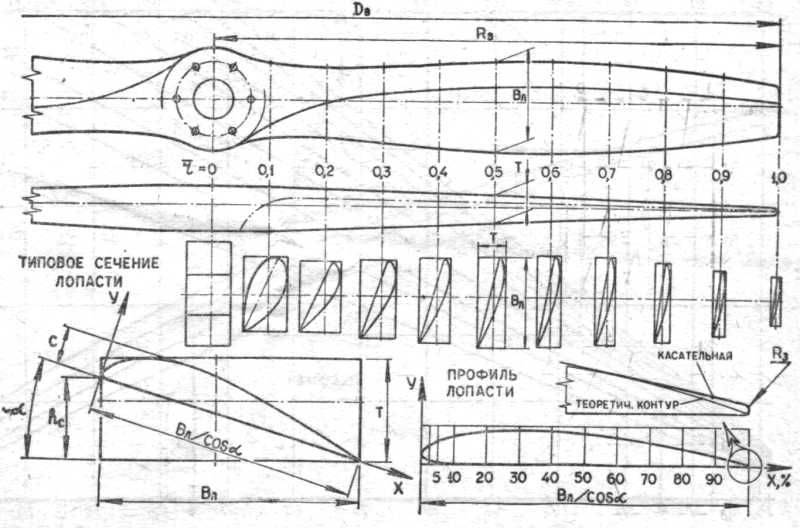

Порядок аналитического расчета винта

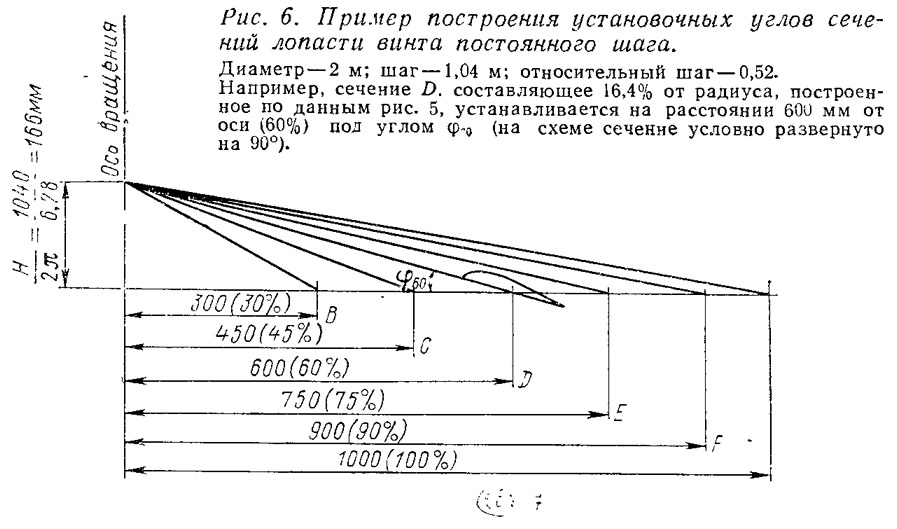

1. Для удобства расчетов надо вычислить так называемый приведенный шаг (H1):

H1 = H/2π.



2. На миллиметровой бумаге строят винт по виду сверху.

3. Перпендикулярно осевой линии лопасти проводят отрезки, отстоящие от центра на 30, 40… (r) мм.

4. Определяют тангенс угла наклона каждого сечения, находящегося на расстоянии 30, 40… (r) мм от центра:

tgα = H1/r.

5. Определяют толщину винта при виде сбоку:

b = a*tgα.

6. Параллельно осевой линии лопасти на виде сверху нужно провести прямую, на которой восстанавливают перпендикуляры, отстоящие от центра на 30, 40… (r) мм. На них откладывают величины толщин винта, рассчитанные для соответствующих сечений.

7. Полученные точки соединяют плавной кривой. (Для удобства работы результаты необходимо занести в таблицу.)

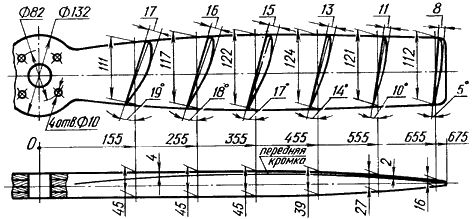

На практике многие авиамоделисты, особенно начинающие, используют графический метод построения вида винта сбоку. Так как оба метода основаны на одних и тех же зависимостях, то графический метод имеет преимущества только в большей наглядности.

Порядок графического расчета винта

1. На миллиметровой бумаге постройте вид винта в плане (рис. 3).

Рис. 3. Построение шаблона винта.

2. Перпендикулярно осевой линии лопасти проведите отрезки, отстоящие от центра на 30, 40 и т. д. мм.

3. Параллельно осевой линии прочертите вспомогательную линию. От центра винта к ней восстановите перпендикуляр высотой H1.

Аналитический расчет шаблонов винта H = 180, H1 = 28,7



4. Конец перпендикуляра соедините наклонными линиями с точками, отстоящими на расстоянии 30, 40… мм от центра.

5. На каждой наклонной линии необходимо построить прямоугольный треугольник. Его основание будет равно ширине лопасти, а высота ее толщине при виде сбоку в соответствующем сечении.

6. Параллельно осевой линии лопасти проведите прямую, на которой восстановите перпендикуляры, отстоящие от центра на 30, 40… мм. Затем на них отложите величины толщин винта, определенные из рисунка для соответствующих сечений.

7. Полученные точки соедините плавной кривой.

В таблице и на рисунке 3 приведены примеры расчета винта Ø 220 мм, шагом 180 мм для двигателя объемом 2,5 см3.

А. ПИКЕЛЬНЫЙ, руководитель авиамодельного кружка, г. Днепропетровск
