Турбовинтовой двигатель принцип работы
Двигатель турбовинтовой принадлежит к классу газотурбинных, которые разрабатывались как универсальные преобразователи энергии и стали широко использоваться в авиации. Они состоят из тепловой машины, где расширенные газы вращают турбину и образуют крутящий момент, а к ее валу прикрепляют другие агрегаты. Двигатель турбовинтовой снабжается воздушным винтом. Он представляет собой нечто среднее между поршневыми и турбореактивными агрегатами.
- Устройство турбовинтового двигателя и принцип его работы
- Рабочий вал
- Компрессор
- Воздушный винт
- Турбина
- Преимущества и недостатки
- Сфера использования
- Источники:
Сначала в самолеты устанавливали поршневые двигатели, состоящие из цилиндров в форме звезды с расположенным внутри валом. Но из-за того, что они имели слишком большие габариты и вес, а также низкую возможность скорости, их перестали использовать, отдав предпочтение появившимся турбореактивным установкам.
Двигатель турбовинтовой должен был справиться с подобным недостатком. И эта задача была решена. Конструкция и принцип работы были взяты из механизма турбореактивного мотора, а от поршневого — воздушные винты. Таким образом, стало возможным совмещение небольших габаритов, экономичности и высокого коэффициента полезного действия.
Устройство турбовинтового двигателя и принцип его работы

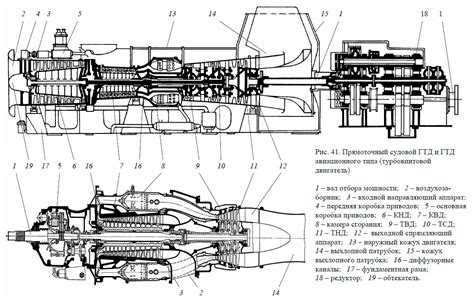

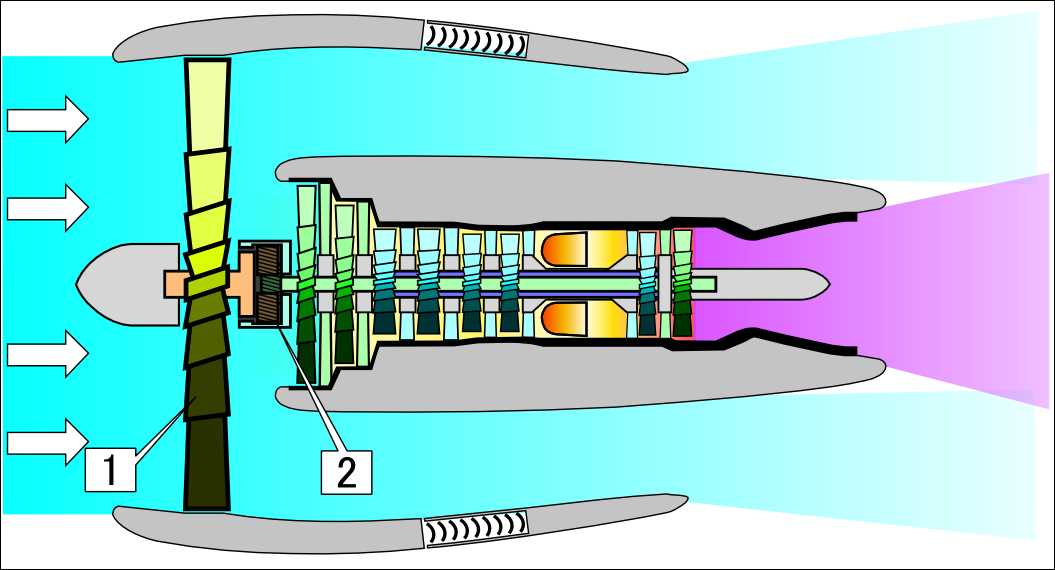

Конструкция мотора:
- редуктор;
- воздушный винт;
- камера сгорания;
- компрессор;
- сопло.

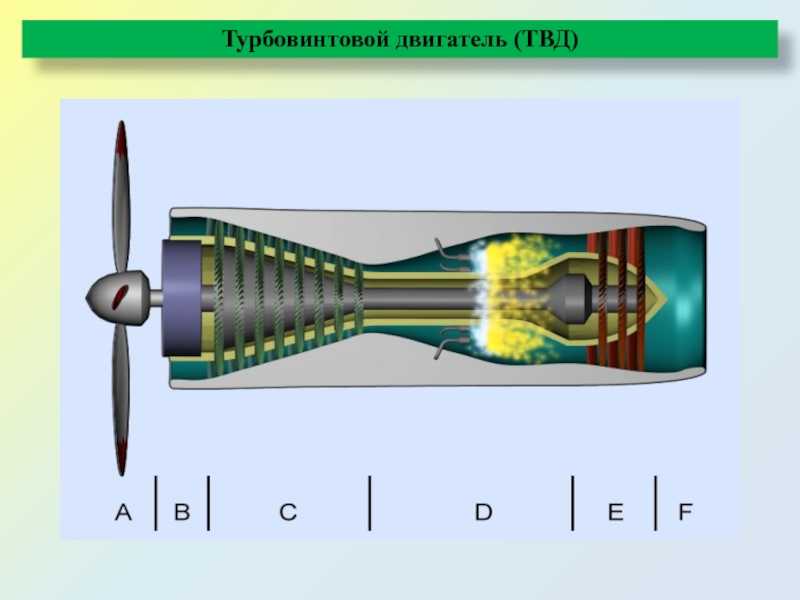

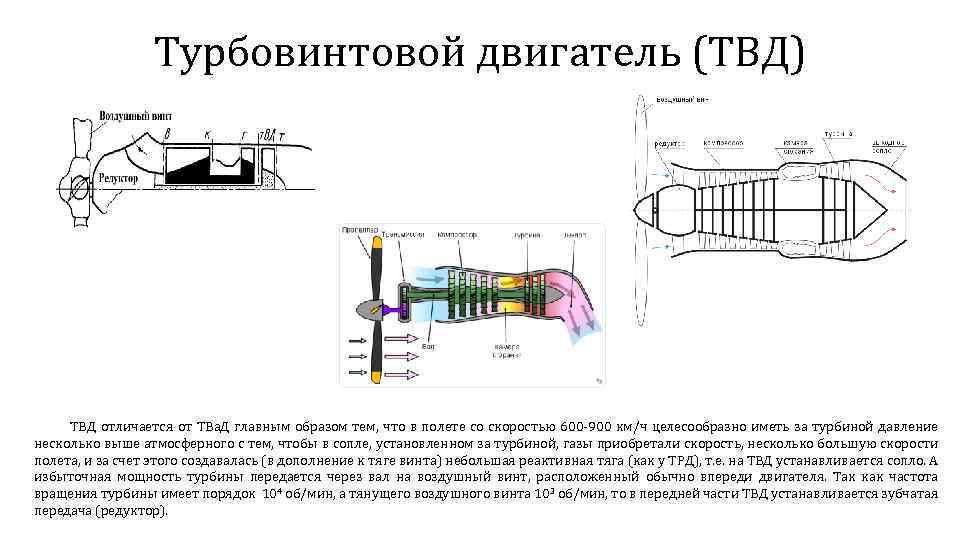

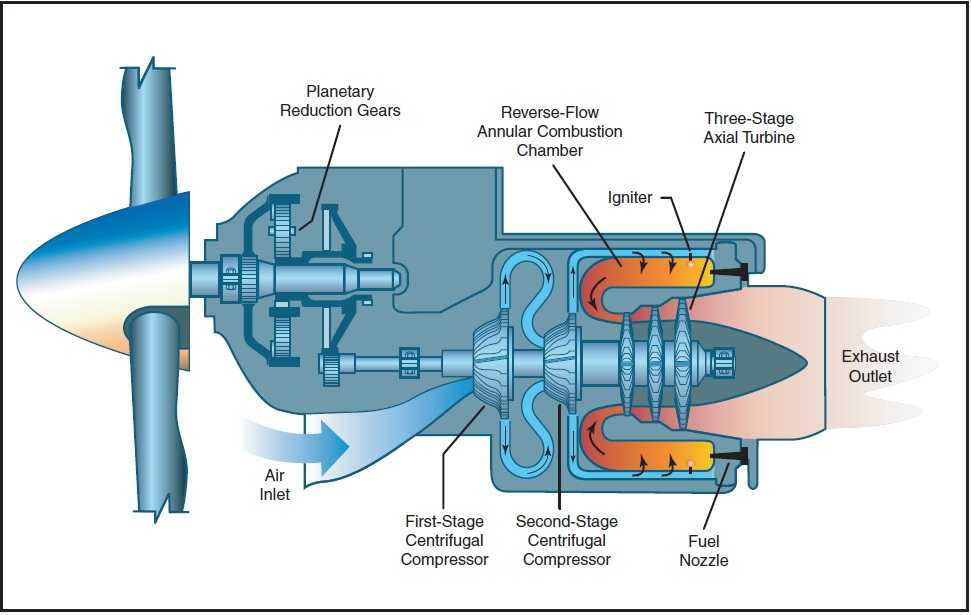

Схема турбовинтового двигателя выглядит следующим образом: после нагнетания и сжатия компрессором воздух попадает в камеру сгорания. Туда же впрыскивается топливо. Полученная смесь воспламеняется и создает газы, которые при расширении поступают в турбину и вращают ее, а она, в свою очередь, вращает компрессор и винт.
Рабочий вал

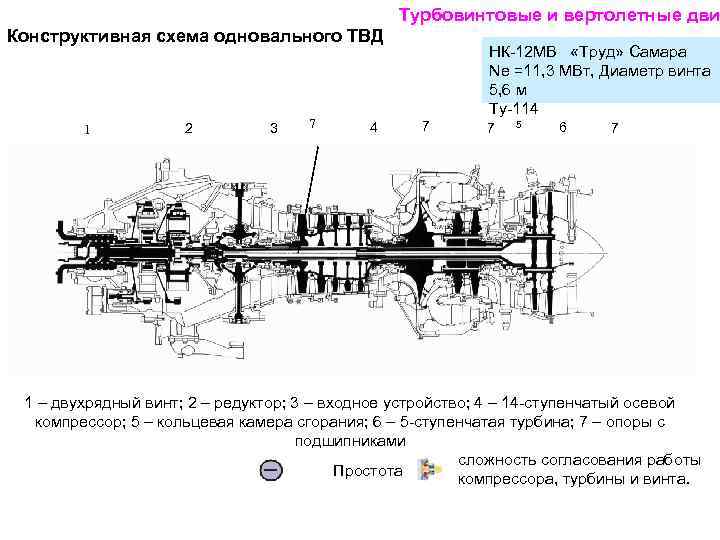

Бывают двигатели с одним или двумя валами. В одновальном варианте на одном валу находятся и компрессор, и турбина, и винт. В двухвальном — на одном из них установлены турбина и компрессор, а на другом — винт через редуктор. Здесь же имеются две турбины, связанные друг с другом газодинамическим способом. Одна из них предназначена для винта, а другая — для компрессора. Такой вариант наиболее распространен, так как энергия может применяться без запуска винтов. А это особенно удобно, когда самолет находится на земле.
Компрессор
Эта деталь состоит из двух-шести ступеней, позволяющих воспринимать существенные перепады температуры и давления, а также снижать обороты. Благодаря такой конструкции получается понизить вес и габариты, что является очень важным для авиационных двигателей.
В компрессор входят рабочие колеса и направляющий аппарат. На последнем может быть предусмотрена или не предусмотрена регуляция.
Воздушный винт
Благодаря этой детали образуется тяга, но скорость является ограниченной. Лучшим показателем считается уровень от 750 до 1500 оборотов в минуту, так как при увеличении коэффициент полезного действия начнет падать, и винт вместо разгона будет превращаться в тормоз. Явление называется «эффектом запирания». Оно вызвано лопастями винта, которые на высоких оборотах при вращении, превышающей скорость звука, начинают функционировать некорректно. Тот же самый эффект будет наблюдаться при увеличении их диаметра.
Турбина
Турбина способна развить скорость до двадцати тысяч оборотов в минуту, но винт не сможет ей соответствовать, поэтому здесь имеется понижающий редуктор, сокращающий скорость и увеличивающий крутящий момент.
Редукторы могут быть разными, но главная их задача вне зависимости от вида — снижать скорость и повышать момент.
Именно эта характеристика ограничивает использование турбовинтового двигателя в военных самолетах.
Преимущества и недостатки
Преимуществами являются:
- малый вес по сравнению с поршневыми агрегатами;
- экономичность по сравнению с турбореактивными моторами (благодаря воздушному винту коэффициент полезного действия достигает восьмидесяти шести процентов).
Недостатки:
— скоростной предел — 750км/ч, что мало для современной авиации;
— высокий шум, превышающий допустимые значения Международной организации гражданской авиации.
Сфера использования
Турбовинтовые двигатели используются в тех случаях, когда скорости полета самолета относительно невелики. На большом количестве современных транспортных самолетов применяются именно ТВД. Их преимущество прежде всего в экономичности.
Для турбовинтовых двигателей сила тяги состоит из тяги воздушного винта и силы тяги, возникающей при истечении газа из сопла.
В зависимости от скорости полета самолета изменяются доли двух составляющих тяги.
При малых скоростях (крейсерских для транспортных самолетов) доля тяги от воздушных винтов значительно превышает вторую составляющую.
В ТВД часто используется комбинация компрессоров.
Реактивную тягу также создает струя раскаленных газов, выходящая из сопла двигателя.

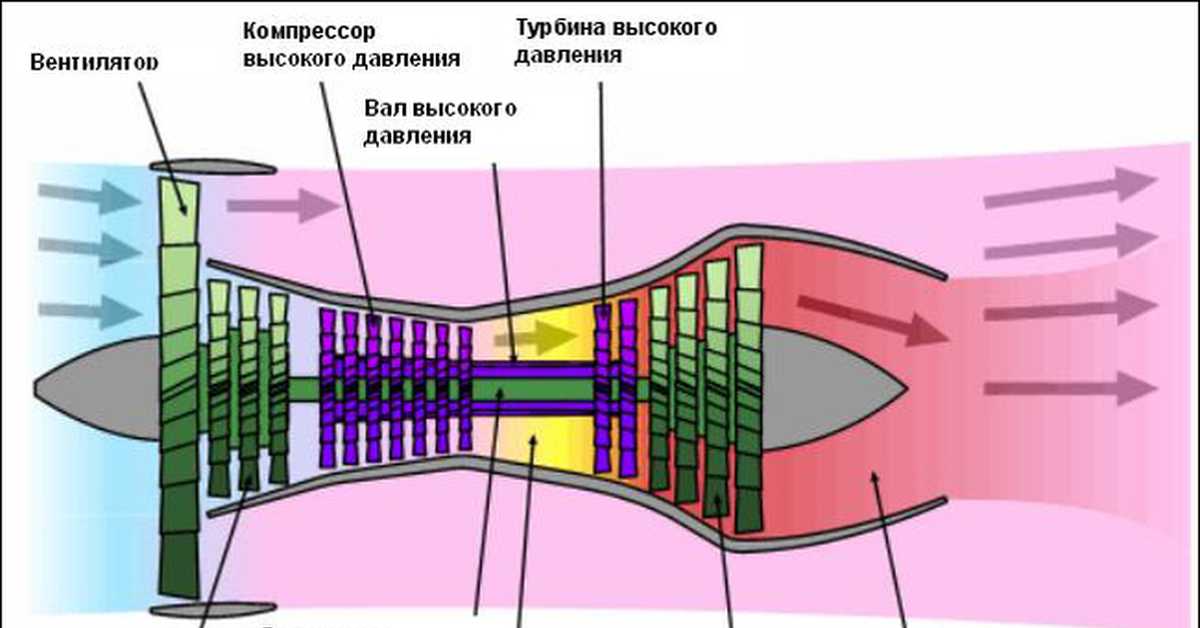

Отношение объемов воздуха, прокачиваемых через внешний контур и через камеру сгорания, называется «степенью двухконтурности».
Двигатели, у которых степень двухконтурности высока и составляет от 2 до 10, называют турбовентиляторными, а имеющее сравнительно большой диаметр первое колесо компрессора низкого давления — вентилятором.
Преимущества турбовентиляторного двигателя от турбореактивного таковы: во‑первых, если большая часть реактивной тяги создается продуваемым воздухом, а не реактивными газами, повышается топливная эффективность, а значит, экономичность и экологичность всей силовой установки. Во‑вторых, на выходе из сопла (или сопл) холодный воздух смешивается с горячими газами, снижая общее давление смеси.
Это делает двигатель менее шумным.

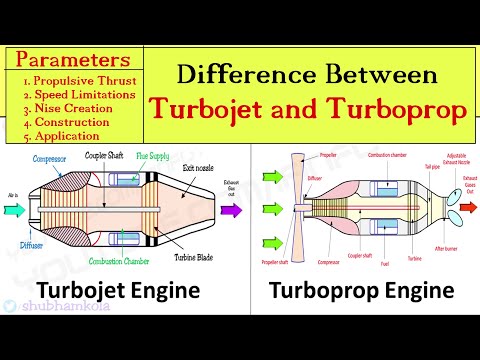

Туробореактивные двигатели ставят на самолеты с требованием значительной скорости и соответственно мощности.
Конструкция двухконтурных турбореактивных двигателей обеспечивает поступление воздуха в значительных количествах, что на высоких скоростях обеспечивает большую тягу. Второй контур, контур низкого давления, таким образом, дает дополнительную силу тяги. Соотношение двух составляющих общей тяги зависит от конструкции двигателей и режимов работы.
