ВОЗДУШНО-РЕАКТИВНЫЙ ДВИГА­ТЕЛЬ • Большая российская энциклопедия

Авторы: В. Ф. Захарченко, актуализация М. Ю. Куприков (2016)

Схема работы прямоточного воздушно-реактивного двигателя: 1 – воздух; 2 – диффузор; 3 – впрыск горючего; 4 – стабилизатор пламени; 5 – камера сгорания; 6 – сопло; 7…

ВОЗДУ́ШНО-РЕАКТИ́ВНЫЙ ДВИ́ГА­ТЕЛЬ (ВРД), тепловой реактивный двигатель, в котором в качестве рабочего тела используется газовоздушная смесь забираемого из атмосферы воздуха и продуктов окисления топлива кислородом, который содержится в воздухе. Сила тяги возникает в результате трансформации потенциальной энергии окисления (взрыва) газовоздушной смеси в камере сгорания  в кинетическую энергию истечения рабочих газов из сопла. Термодинамический цикл ВРД в общем случае включает процессы сжатия воздуха, забираемого из атмосферы, подвода теплоты (одно- или многократного) и расширения нагретого газа до атмосферного давления.

Рабочее тело поступает в двигатель со скоростью полёта, а покидает его со скоростью истечения реактивной струи из сопла. Сила тяги равна разнице импульсов. Поэтому ВРД эффективен тогда, когда тяга положительна, т. е. скорость истечения из сопла превышает скорость полёта. Основные типы ВРД (прямоточный, пульсирующий и турбореактивный) различаются, в первую очередь, техническим способом, которым достигается необходимое повышение давления и который предопределяет устройство двигателя данного типа. Важнейшим техническим параметром ВРД любого типа является степень полного повышения давления – отношение давления в камере сгорания двигателя к статическому забортному давлению воздуха. От этого параметра зависит термический кпд воздушно-реактивного двигателя.

ВРД используют на ЛА, летающих в атмосфере (самолёты, вертолёты, экранопланы, конвертопланы и т. д.). Впервые этот термин использован в 1929 Б. С. Стечкиным в статье «Теория воздушного реактивного двигателя», опубликованной в журнале «Техника воздушного флота». В английском языке этому термину наиболее точно соответствует словосочетание airbreathing jet engine.

По способу сжатия воздуха различают компрессорные и бескомпрессорные ВРД. У компрессорных ВРД сжатие воздуха осуществляется в воздухозаборнике, а далее механическим компрессором, вращаемым газовой турбиной. Такие ВРД принадлежат к классу газотурбинных двигателей (ГТД). В бескомпрессорном ВРД сжатие воздуха производится только за счёт скоростного напора встречного потока. По характеру процесса сгорания топлива такие ВРД делятся на прямоточный (ПВРД) и пульсирующий (ПуВРД). В ПВРД процесс сгорания протекает при постоянном давлении, а в ПуВРД – при постоянном или полузамкнутом объёме. ПуВРД, в отличие от ПВРД, снабжены специальными клапанами, которые в период сгорания топлива отделяют камеру сгорания от входной части, поэтому процесс сгорания имеет прерывистый (пульсирующий) характер. В отличие от ПВРД, ПуВРД могут развивать тягу в стартовых условиях, однако скорости ЛА с ПуВРД (например Фау-1) сравнительно малы (до 1000 км/ч) из-за меньшего расхода воздуха.

ПВРД может эффективно работать при скоростях не менее 3000 км/ч, т. к. на меньших скоростях степень повышения давления за счёт скоростного напора недостаточна. Особый класс образуют комбинированные двигатели, сочетающие элементы ГТД и ПВРД.

При гиперзвуковых скоростях (М=5–10, M – Маха число) используется гиперзвуковой прямоточный воздушно-реактивный двигатель (ГПВРД) со сверхзвуковой скоростью течения воздуха внутри двигателя. ГПВРД считается одним из перспективных типов силовых установок для гиперзвуковой авиации. В РФ (Центральный институт авиационного моторостроения им. П.И. Баранова) проведены испытания водородных ГПВРД в составе гиперзвуковой летающей лаборатории «Холод», созданной на базе зенитной ракеты SA-5 (с 2003). Максимальная скорость, достигнутая при полёте, составила 1855 м/с, что соответствует М=6,49. Система охлаждения обеспечила работоспособность ГПВРД в течение 77 сек.

Идеи создания различных схем ВРД высказывались во 2-й пол. 19 – нач. 20 вв. В 1930-е гг. начали создаваться экспериментальные образцы ТРД, ПВРД, мотокомпрессорных ВРД. Первые боевые самолёты с ТРД появились в Великобритании и Германии (Не-178, Ме-162, Ме-262) в 1942, начиная с 1950-х гг. ВРД становятся основным типом двигателей самолётов и вертолётов. (Историческую справку см. в статье Реактивный двигатель.)

Пульсирующий воздушно-реактивный двигатель Текст научной статьи по специальности «Механика и машиностроение»

Решетневскуе чтения. 2013

до отказа системы непосредственно по экспериментальным функциям распределения вероятностей отказов элементов, составляющих систему. Математическое ожидание времени до отказа системы может рассматриваться в качестве основной числовой характеристики ее безотказности.

Библиографические ссылки

1. Воробьев В. Г., Константинов В. Д. Надежность и эффективность авиационного оборудования. М. : Транспорт, 1995. 245 с.

2. Гнеденко Б. В. Математические методы в теории надежности. Основные характеристики надежности и их статистический анализ. М. : Наука, 1965. 524 с.

3. Рябинин И. А. Надежность и безопасность структурно-сложных систем. СПб. : Изд-во С.-Петерб. ун-та, 2007. С. 6; 52.

4. Бойко О. Г. Надежность функциональных систем самолетов гражданской авиации // Избр. тр. Рос. шк. по проблемам науки и технологий. М. : РАН, 2009. 119 с.

5. Бойко О. Г., Шаймарданов Л. Г. Проблемы и перспективы методов расчета надежности сложных функциональных систем // Проблемы и перспективы развития авиации, наземного транспорта и энергетики // АНТЭ-2011 : материалы VI Междунар. науч.-техн. конф. Т. 1. Казань : КазГТУ-КАИ, 2011. С. 24-30.

6. Венцель Е. С. Теория вероятностей. М. : Физ-матлит, 1962. 563 с.

References

1. Vorobev V. G., Konstantinov V. D. Nadezhnost i effektivnost aviatsionnogo oborudovaniya. M. : Transport, 1995. 245 s.

2. Gnedenko B. V. Matematicheskie metody v teorii nadezhnosti. osnovnye kharakteristiki nadezhnosti i ikh statisticheskij analiz. M. : Nauka, 1965. 524 s.

3. Ryabinin I. A. Nadezhnost i bezopasnost strukturno-slozhnykh sistem. SPb. : Izd-vo s.-peterb. unta, 2007. S. 6; 52.

4. Bojko O. G. Nadezhnost funktsionalnykh sistem samoletov grazhdanskoj aviatsii : monogr. // IZBR. tr. ros. shk. po problemam nauki i tekhnologij. M. : Ran. 2009. 119 s.

5. Bojko O. G., Shajmardanov L. G. Problemy i perspektivy metodov rascheta nadezhnosti slozhnykh funktsionalnykh sistem // Problemy i perspektivy razvitiya aviatsii, nazemnogo transporta i energetiki // ANTE-2011 : Materialy vi mezhdunar. nauch.-tekhn. konf. T. 1. Kazan, kazgtu-kai, 2011. S. 24-30.

6. Ventsel E. S. Teoriya veroyatnostej. M. : Fizmatlit, 1962. 563 s.

© Фурманова Е. А., Демченко Я. И., Герасимова Д. С., Шаймарданов Л. Г., 2013

УДК 629.7.03

ПУЛЬСИРУЮЩИЙ ВОЗДУШНО-РЕАКТИВНЫЙ ДВИГАТЕЛЬ

А. П. Шевченко, Н. В. Никушкин

Сибирский государственный аэрокосмический университет имени академика М. Ф. Решетнева Россия, 660014, г. Красноярск, просп. им. газ. «Красноярский рабочий», 31

Работа посвящена бесклапанным ПуВРД.

Выполнен анализ конструктивных особенностей бесклапанных ПуВРД, предложен вариант ПуВРД с аэродинамическим клапаном и эжекторным наддувом, рассмотрена методика визуализации процессов течения в газодинамическом тракте двигателя.

Ключевые слова: пульсирующий воздушно-реактивный двигатель.

PULSEJET

A. P. Shevchenko, N. V. Nikushkin

Siberian State Aerospace University named after academician M. F. Reshetnev 31, Krasnoyarsky Rabochy Av., Krasnoyarsk, 660014, Russia

Valveless pulsejets are considered. The design features of valveless pulsejets are analysed, the variant of the pulsejet with an aerodynamic valve and ejector boost is proposed, the visualization technique of flow process in a gas-dynamic engine channel is presented.

Keyword: pulsejet.

ПуВРД — бескомпрессорный воздушно-реактивный двигатель периодического действия с теплопод-водом к рабочему телу при повышенном давлении газового потока, изобретён русским изобретателем Николаем Телешовым, получившим патент от 19 ок-

тября 1864 года на проект самолёта с пульсирующим воздушно-реактивным двигателем. Наиболее известным летательным аппаратом c ПуВРД Argus As-014 производства фирмы Argus-Werken, явился немецкий самолёт-снаряд Фау-1.

Эксплуатация и надежность авиационной техники

По конструктивным особенностям различают ПуВРД с одноклапанной камерой сгорания (клапаны на входе), с двухклапанной камерой сгорания (клапаны на входе и выходе из камеры) и с аэродинамическим клапаном, иначе именуемые бесклапанными. Идеальный цикл ПуВРД — цикл со сгоранием при постоянном объеме (V = const) — обеспечивает потенциальные термодинамические преимущества ПуВРД перед воздушно-реактивным двигателем (ВРД), работающим по циклу со сгоранием при постоянном давлении (p = const).

В работе рассмотрен вариант ПуВРД, имеющего аэродинамический клапан с эжекторным наддувом. Конструкция двигателя имеет встроенный в камеру сгорания (КС) эжектор, осуществляющий наддув за счёт энергии обратного тока выхлопных газов в КС для уменьшения потерь в аэродинамическом клапане. На входе двигатель имеет профилированный канал, выполняющий роль аэродинамического клапана, и кольцевой канал эжектора для обратного тока выхлопных газов.

Визуализацию протекающих процессов в проточной части ПуВРД предполагается выполнить на экспериментальной установке методом дымовой визуализации с фиксацией процесса движения газов на видеокамеру.

Выполнен статистический анализ соотношения основных геометрических размерений двигателя по отношению к объему КС [2]. По результатам термогазодинамического расчета определены расходные параметры рабочего тела, его характеристики и термический КПД цикла [1; 6-8; 11; 12]. Выполнено профилирование газодинамического тракта двигателя [3-5; 10]. Для эжектора определены рабочие параметры и режимы запирания.

Библиографические ссылки

1. Рыжков С. В. Термодинамический расчет сопла Лаваля / МГТУ им. Баумана. М., 2013.

2. Бородин В. А. Пульсирующие воздушно-реактивные двигатели летающих моделей самолетов. 1968.

3. Горлин С. М. Экспериментальная аэромеханика. М. : Высш. школа, 1970. 423 с.

4. Бородин В. А. Авиамодельный ПуВРД. М., 1951.

5. Бородин В. А. Пульсирующие воздушно-реактивные двигатели летающих моделей самолетов. М. : Изд-во ДОСААФ, 1968. 102 с .

6. Мухачев Г. А., Щукин В. Е. Термодинамика и теплопередача. М. : Высш. школа, 1991. 400 с.

7. Кирилин В. А., Сычев В. В., Шейндлин А. Е. Техническая термодинамика. М. : Энергоатомиздат, 1983. 416 с.

8. Сборник задач по технической термодинамике и теплопередаче / под ред. Б. Н. Юдаева. М. : Высш. школа, 1968. 372 с.

9. Требования к оформлению учебных текстовых документов : метод. указания / сост. В. Н. Белозерцев, В. В. Бирюк, А. П. Толстоногов / Куйбышев. авиац. ин-т. Куйбышев, 1988. 29 с.

10. Белозерцев В. Н., Бирюк В. В., Толстоногов А. П. Методические указания по оформлению пояснительной записки к курсовой работе (проекту) / Куйбышев. авиац. ин-т. Куйбышев, 1987. 16 с.

11. Меркулов А. П. Техническая термодинамика : конспект лекций / Куйбышев. авиац. ин-т. Куйбышев,

1990. 235 с.

12. Толстоногов А. П. Техническая термодинамика : конспект лекций / Куйбышев. авиац. ин-т. Куйбышев, 1990. 100 с.

References

1. Ryzhkov S. B. Thermodynamic calculation of the Laval nozzle. MGTU im. Baumarn, 2013.

2. Borodin V. A. Pulsejet flying models of the aircraft. 1968.

3. Gorlin С. М. Experimental Aeromechanics. M. : Higher School, 1970. 423 c.

4. Borodin V. A. Pulsejet modal aircraft PuVRD. 1951.

5. Borodin V. A. Pulsejet flying model airplanes. M. : Izd-vo DOSAAF, 1968. 102 c.

6. Mukhachyov G. A., Shchukin V. E. Thermodynamics and Heat Transfer. M. : Higher School,

1991. 400 р.

7. Kirilin V. A., Sychev V. V., Sheindlin A. E. Technical Thermodynamics. M. : Energoatomizdat, 1983. 416 p.

8. Problems in engineering thermodynamics and heat transfer / edited by B. N. Yudaeva. M. : Higher School, 1968. 372 p.

9. Requirements for registration of training text documents : method. instructions / Comp. : V. N., Beloze-rtcev, V. V. Biryukov, A. P. Tolstonogov ; Kuibyshev. aviation. Inst . Kuibyshev, 1988. 29 р.

10. Belozertcev V. N., Biryukov V. V., Tolstonogov A. P. Guidelines for the design of the explanatory notes to the course work (project) ; Kuibyshev. aviation. Inst. Kuibyshev, 1987. 16 р.

11. Merkulov A. P. Engineering Thermodynamics : lecture notes ; Kuibyshev. aviation. Inst. Kuibyshev, 1990. 235 p.

12. Tolstonogov A. P. Engineering Thermodynamics : lecture notes ; Kuibyshev. aviation. Inst. Kuibyshev, 1990. 100 р.

© Шевченко А. П., Никушкин Н. В., 2013

от Фау до наших дней

Макс Босерман

30 июня 2021, 12:19

ВВС США выдали стартапу Wave Engine Corporation контракт на сумму 1 млн долларов на разработку дешевой авиационной ложной цели Versatile Air-Launched Platform (VALP), которая будет оснащена пульсирующим воздушно-реактивным двигателем (ПуВРД).

ПуВРД  — это идеальный вариант для «одноразовых» целей, когда нет смысла устанавливать более эффективные, мощные и экономичные силовые агрегаты. Именно поэтому Wave Engine Corporation пытается возродить ПуВРД, заявляя, что на новом техническом уровне цифровое управление ПуВРД позволит получить экономичность на уровне ТРДД при очень низкой стоимости самого двигателя.

Ожидается, что использование ПуВРД  снизит затраты при производстве беспилотников и ракет. Уже сейчас число используемых армией США дронов и ракетных вооружений растёт в геометрической прогрессии, и может наступить ситуация, при которой у промышленности попросту не останется ресурсов для обеспечения потребностей Пентагона.

Пульсирующий воздушно-реактивный двигатель (ПуВРД) – это одна из трех основных разновидностей воздушно-реактивных двигателей (ВРД), особенностью которой является пульсирующий режим работы. Пульсация создает характерный и очень громкий звук, по которому легко узнать эти моторы. В отличие от других типов силовых агрегатов ПуВРД имеет максимально упрощенную конструкцию и небольшой вес.

Пульсирующий воздушно-реактивный двигатель – это полый канал, открытый с двух сторон. С одной стороны – на входе – установлен воздухозаборник, за ним – тяговый узел с клапанами, дальше расположена одна или несколько камер сгорания и сопло, через которое выходит реактивный поток.

Устройство ПуВРД. Работа двигателя циклична и можно выделить основные такты: 1. такт впуска, во время которого входной клапан открывается, и в камеру сгорания под действием разряжения в ней попадает воздух. В это же время через форсунки впрыскивается топливо, в результате чего образуется топливный заряд; 2. полученный топливный заряд воспламеняется от искры свечи зажигания, в процессе горения образуются газы с высоким давлением, под действием которого закрывается впускной клапан; 3. при закрытом клапане продукты сгорания выходят через сопло, обеспечивая реактивную тягу. Вместе с тем в камере сгорания при выходе отработанных газов образуется разряжение, входной клапан автоматически открывается и впускает во внутрь новую порцию воздуха.



Входной клапан двигателя может иметь разные конструкции и внешний вид. Как вариант, он может быть выполнен в виде жалюзи – прямоугольных пластин, закрепленных на раме, которые под действием перепада давления открываются и закрываются. Другая конструкция имеет форму цветка с металлическими «лепестками», расположенными по кругу. Первый вариант более эффективный, зато второй более компактный и может использоваться на небольших по размеру конструкциях, например, при авиамоделизме.





Подача топлива осуществляется форсунками, которые имеют обратный клапан. Когда давление в камере сгорания снижается, подается порция топлива, когда же давление увеличивается за счет горения и расширения газов, подача топлива прекращается. В некоторых случаях, например на маломощных моторах от авиамоделей, форсунок может и не быть, а система подачи топлива при этом напоминает карбюраторный двигатель.



Фау-1. ПуВРД использовались в немецкой крылатой ракете V-1 (Фау-1), однако с с 1950-х гг. практически не находили применения.

Свеча зажигания расположена в камере сгорания. Она создает серию разрядов, и когда концентрация топлива в смеси достигает нужного значения, топливный заряд воспламеняется. Поскольку двигатель имеет небольшие размеры, его стенки, выполненные из стали, в процессе работы быстро нагреваются и могут поджигать топливную смесь не хуже свечи.





Первые официально зарегистрированные разработки ПуВРД относятся ко второй половине XIX века. Во время Второй мировой войны немцы активно использовали самолет-снаряд ФАУ-1, оснащенный ПуВРД, что объяснялось простотой конструкции этого силового агрегата и его дешевизной, хотя по своим рабочим характеристикам он уступал даже поршневым двигателям. Это был первый и единственный раз в истории, когда этот тип двигателя использовался в массовом производстве самолетов.



После окончания войны ПуВРД остались «в военном деле», где нашли применение в качестве силового агрегата для ракет типа «воздух-поверхность» КБ Южное . Но и здесь со временем они утратили свои позиции из-за ограничения по скорости, необходимости первоначального разгона и низкой эффективности.



Современный ПуВРД. Для запуска ПуВРД нужен первоначальный «толчок», при котором первая порция воздуха попадет в камеру сгорания, то есть такие двигатели нуждаются в предварительном разгоне.





Основными преимуществами пульсирующих воздушно-реактивных двигателей можно считать их простую конструкцию, что тянет за собой их невысокую стоимость. Именно эти качества и стали причиной их использования в качестве силовых агрегатов на военных ракетах, беспилотных самолетах, летающих мишенях, где важны не долговечность и сверхскорость, а возможность установки простого, легкого и дешевого мотора, способного развить нужную скорость и доставить объект к цели.



Недостатков у ПуВРД немало: повышенный уровень шума при работе, неэкономный расход топлива, неполное его сгорание, ограниченность по скорости, уязвимость некоторых конструктивных элементов, таки как входной клапан.



Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

Новости о науке, технике, вооружении и технологиях.

Подпишитесь и будете получать свежий дайджест лучших статей за неделю!

Email*

Подписаться

Пульсирующий воздушно-реактивный двигатель — Энциклопедия по машиностроению XXL

Пульсирующий воздушно-реактивный двигатель (со сгоранием топлива  [c.570]
Термический КПД цикла пульсирующего воздушно-реактивного двигателя определяется по формуле (1.283), а работа цикла — по формуле (1.284), поэтому с ростом тепловой нагрузки двигателя (увеличение количества подведенной теплоты 1) увеличивается как термический КПД, так и работа цикла.  [c.63]

В бескомпрессорном пульсирующем воздушно-реактивном двигателе, схема которого показана на рис. 119, камера сгорания 6 отделена от диффузора 1 с обтекателем 2 решеткой 3 с клапанами (на схеме сп1>а-  [c.302]

В предлагаемом читателям втором томе избранных трудов Б. С. Стечкина мы впервые публикуем конспект лекций, прочитанных Борисом Сергеевичем для инженеров и руководящих работников ОКБ-300 в 1945 г. Это позволяет проследить динамику развития теории ВРД и впервые представить ряд оригинальных доказательств и выводов в области теории, касающихся целого ряда вопросов и, в первую очередь, впервые изложенных в этом конспекте лекций Основ теории пульсирующих воздушно-реактивных двигателей . Автору этих строк посчастливилось принимать участие в составлении и подготовке к изданиям конспектов лекций Бориса Сергеевича.  [c.7]

Пульсирующий воздушно-реактивный двигатель вследствие значительно большей величины давления в конце процесса сгорания топлива имеет повышенный (по сравнению с прямоточным двигателем) термический к. п. д., что позволяет применять этот двигатель при меньших скоростях полета. В связи с усложнением конструкции и большими давлениями в камере сгорания удельный вес пульсирующих реактивных двигателей несколько выше, чем прямоточный, и составляет 0,15— 0,30 кГ на 1 кГ тяги.  [c.242]

Термический к.п.д. цикла пульсирующих воздушно-реактивных двигателей с изохорным подводом тепла вычисляется по формуле (8. 38), т. е.  [c.195]

В бескомпрессорном пульсирующем воздушно-реактивном двигателе, схема которого показана на рис. 92, камера сгорания 6 отделена от диффузора 1 с обтекателем 2 решеткой с клапанами 3 (на схеме справа пунктиром показаны клапаны в открытом состоянии, обеспечивающем поступление воздуха в камеру сгорания из диффузора по  [c.221]


В идеальном цикле (рис. 93, а и б) пульсирующего воздушно-реактивного двигателя процесс подвода теплоты принимается изохорным (процесс 2-4). Затем газ расширяется в конфузоре и выхлопной трубе адиабатно до давления окружающей среды (процесс 4-5), после чего происходит изобарный процесс охлаждения — отдача теплоты от рабочего тела окружающей среде (процесс 5-1).  [c.223]

Сравнение циклов, показанных на рис. 84 и 93, свидетельствует об их полном совпадении, поэтому термодинамический к. п. д. цикла пульсирующего воздушно-реактивного двигателя определяется по формуле (472), а работа цикла — по формуле (473).  [c.223]

Такие двигатели (пульсирующие воздушно-реактивные двигатели) применялись на самолетах-снарядах Фау-1. Прим. ред.  [c.79]

Практическое значение имеют реактивные двигатели, работающие на твердом топливе, жидкостные реактивные двигатели, пульсирующие воздушно-реактивные двигатели.  [c.192]

Цикл пульсирующего воздушно-реактивного двигателя с подводогл теплоты при V = onst не отличается от цикла газотурбинной установки с изо-  [c. 570]

ПУЛЬСИРУЮЩИЙ ВОЗДУШНО-РЕАКТИВНЫЙ ДВИГАТЕЛЬ (СО СГОРАНИЕМ ТОПЛИВА ПРИ V= onst)  [c.423]

Рис. 5,6. Схема пульсирующего воздушно-реактивного двигателя (ПуВРД)
ПуВРД. Для повышения эффективности прямоточных ВРД при малых скоростях полета возможно применение так называемых пульсирующих воздушно-реактивных двигателей (ПуВРД, рис. 5.6), Горючее в камеру сгорания подается периодически в соответствии с характером пульсирующего процесса. При сгорании топлива благодаря наличию клапанов на входе, которые после воспламенения смеси закрываются, давление в камере интенсивно возрастает, а цикл двигателя приближается к циклу со сгоранием при постоянном объеме. Это делает рабочий процесс ПуВРД более экономичным, чем у ПВРД. После камеры сгорания газы устремляются в выходное сопло, выполненное в виде удлинительной трубы. Геометрические размеры двигателя подбираются так, чтобы частота вспышек (пульсаций) в камере сгорания была равна частоте колебаний газового потока, заполняющего двигатель.  [c.224]
Рис. 70. Принципиальная схема, показывающая элементы пульсирующего воздушно-реактивного двигателя. (С любезного разрешения Flight, London.)
Весьма оригинальной установкой, которая функционирует от нулевой скорости полета, является пульсирующий воздушно-реактивный двигатель (рис. 70). Как и прямоточный воздушно-реактивный двигатель, он работает без сжатия и поэтому пет необходимости в турбине для запуска компрессора. В отличие от прямоточного воздушно-реактивного двигателя процесс в нем является периодическим, а не непрерывным. У этой установки имеются впускные клапаны, которые открываются и закрываются отчасти как в поршневом двигателе, но они управляются автоматически, в основном за счет резонанса с периодическим процессом последовательного сжатия, сжигания и истечения. Идея такого рода двигателей является далеко не новой. Па практике его впервые применили немцы установка была известна под названием Шмидт-Рор (S hmidt-Rohr) и использовалась для приведения в движение так называемого оружия Фау-1, которое также называют самолет-снаряд Фау-1. Пульсирующий воздушно-реактивный двига-  [c.180]

Цикл пульсирующего воздушно-реактивного двигателя с подводом тепла при V= onst не отличается от цикла газотурбинной установки с изохорическим сгоранием топлива и поэто-  [c.242]


Такие же результаты наблюдаются и при сравнении ци кла пульсирующего воздушно-реактивного двигателя с циклом прямоточного воздушно-реактивного двигателя, если яравнивать эти циклы при тех же условиях. Например, при одинаковой степени сжатия е и одинаковом количестве тепла термический к.п.д. цикла с изохорным подводом тепла (пульсирующий двигатель) больше термического к.п.д. цикла с изобарным подводом тепла (прямоточный двигатель), т. е. T]i>Tii.  [c.198]

Одно 113 важнейших достижений советского авиамоделизма — разработка и применение малогабаритных пульсирующих воздушно-реактивных двигателей (ПуВРД) как силовых установок для летающих моделей самолетов. Наши авиамоделисты имеют достаточно большой опыт по их конструированию, постройке н эксплуатации, что подтверждается успехами, достигнутыми на всесоюзных и международных соревнованиях по реактивным летающим моделям.  [c.3]

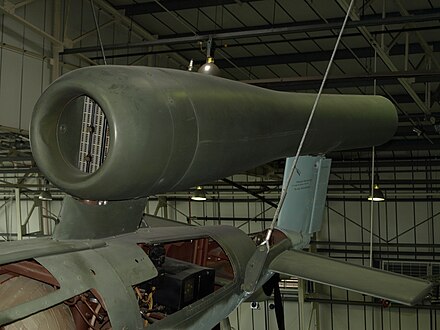

В техническом отношении самолет-снаряд Фау-1 конструкции немецкого инженера Фритца Госслау бьш точной копией морской торпеды. После пуска снаряда он летел с помощью автопилота по заданному курсу и на заранее определенной высоте. Фау-1 имел фюзеляж длиной 7,8 метра, в носовой части которого помещалась боеголовка с 1000 килограммами взрывчатого вещества За боеголовкой располагался топливный бак с 80-октановым бензином. Затем шли два оплетенных проволокой сферических стальных баллона сжатого воздуха для обеспечения работы рулей и других механизмов. Хвостовая часть бьша занята упрощенным автопилотом, который удерживал самолет-снаряд на прямом курсе и на заданной высоте. Размах крьшьев составлял 540 сантиметров. Самой интересной новинкой бьш пульсирующий воздушно-реактивный двигатель, установленный в задней части фюзеляжа и похожий па ствол старомодной пушки.  [c.152]

Пульсирующие воздушно-реактивные двигатели As014 , производившиеся фирмой т гус ( Argus ), представляли собой стальные трубы, открытые с задней части и закрытые спереди пластинчатыми пружинными клапанами, открывав-  [c.152]

Пульсирующий воздушно-реактивный двигатель обязательно требует предварительного разгона до скорости минимум 240 км/ч. Для этого использовалась наклонная пусковая установка с трубой, имеющей продольный паз. Поршень, двигающийся в этой трубе, был снабжен выступом, которым он сцеплялся с самолетом-снарядом при разгоне. Поршень приводился в движение за счет газов, образующихся при распаде перекиси водорода. Как только пульсирующий воз-душно-реактивный двигатель начинал работать, скорость самолета-снаряда возрастала до 580 км/ч. Фау-1 имел часовой механизм, с помощью которого осуществлялось наведение на цель он срабатывал, когда кончался запас топлива, и самолет-снаряд пи1сировал вниз.  [c.153]

Фиг. 5. Пульсирующий воздушно-реактивный двигатель — ПуВРД.
Случай (г) — цикл газотурбинной установки со сгоранием топлива при v = onst (а также пульсирующего воздушно-реактивного двигателя) — соответствует р = 1 и Л = (е/еу. При подстановке этих значений в общую формулу получим  [c.179]

Прямоточные, а еще в большей степени пульсирующие воздушно-реактивные двигатели-ускор1гга1и, работающие на одинаколом с основ-  [c.430]

Пульсирующий воздушно-реактивный двигатель (ПуВРД) работает со сгоранием топлива при приблизительно постоянном объеме, и термодинамический цикл этого двигателя принимают таким же, как цикл ГТД с подводом теплоты при У=сопз1 (см. рис. 4.18). Термический КПД и удельную работу за цикл определяют соответственно по выражениям (4.42) и (4.43).  [c.177]

СУ с пульсирующими воздушно-реактивными двигателями 1уВРД). Не останавливаясь на принципе работы ПуВРД (см. ]), отметим его достоинства и недостатки.  [c.221]

Основные способы нанесения пламенных покрытий при помощи напыления порошка, распыления прутка и распыления за счет детонации технологически близки, но различаются по скорости расплавленной частицы по течению процесса подачи материала и времени его прохождения через горячую зону. При детонационном напылении частица выбрасывается на подложку со сверхзвуковой скоростью под действием выталкивающей силы пульсирующего воздушно-реактивного двигателя. При таких условиях скорость расплавленных частиц очень велика, и локальное течение вслед за ударом максимальное. При распылении прутка скорость частицы составляет 120—240 м сек, а не 720 м сек, как при пламенной металлизации . В результате течение на поверхности не столь велико, но, поскольку частицы расплавлены, оно вполне достаточно для хорошего сцепления. При напылении порошка скорость частиц составляет 30—45 м1сек, и некоторые из частиц, прошедших через пламя, могут оказаться не полностью расплавленными. В результате течение после удара частицы меньше и пористость несколько выше. Твердые, нерасплавившиеся частицы обычно отскакивают от поверхности и в покрытие не входят.  [c.110]

Воздушно-реактивные двигатели (ВРД) в зависимости от процесса подвода теплоты могут быть разделены на прямоточные с горением при р = onst и пульсирующие с горением при о == onst они бывают бескомнрессорные н турбокомпрессорные.  [c.289]

Бескомпрессорные воздушно-реактивные двигатели делятся на прямо- точные (сгорание топлива при р = onst) и пульсирующие (сгорание топлива при V = onst).  [c.568]

Реактивные двигатели (РД) — это двигатели с газообразным рабочим телом, в которых химическая энергия топлива преобразуется в кинетическую энергию продуктов сгорания, расширяющихся в соплах и создающих силу тяги при истечении в сторону, противоположную движению аппарата. Существует классификация РД, в которой эти двигатели подразделяются на две основные группы воздушно-реактивные двигатели (ВРД) и ракетные двигатели (РД). Воздушно-реактивные двигатели подразделяют на компрессорные, или турбореактивные, и бескомп-рессорные — прямоточные и пульсирующие. В воздушно-реактивных двигателях окислителем топлива служит атмосферный воздух. Ракетные двигатели подразделяют на жидкостные и двигатели, работающие на твердом топливе. В ракетных двигателях окислитель топлива (например, жидкий кислород) находится на борту летательного аппарата [21, 24].  [c.154]



Пульсирующий воздушно-реактивный двигатель. Хорошо забытое старое: от Фау до наших дней

ВВС США выдали стартапу Wave Engine Corporation контракт на сумму 1 млн долларов на разработку дешевой авиационной ложной цели Versatile Air-Launched Platform (VALP), которая будет оснащена пульсирующим воздушно-реактивным двигателем (ПуВРД). ПуВРД — это идеальный вариант для «одноразовых» целей, когда нет смысла устанавливать более эффективные, мощные и экономичные силовые агрегаты. Именно поэтому Wave Engine Corporation пытается возродить ПуВРД, заявляя, что на новом техническом уровне цифровое управление ПуВРД позволит получить экономичность на уровне ТРДД при очень низкой стоимости самого двигателя.

Пульсирующий воздушно-реактивный двигатель (ПуВРД) — это одна из трех основных разновидностей воздушно-реактивных двигателей (ВРД), особенностью которой является пульсирующий режим работы. Пульсация создает характерный и очень громкий звук, по которому легко узнать эти моторы. В отличие от других типов силовых агрегатов ПуВРД имеет максимально упрощенную конструкцию и небольшой вес.

Пульсирующий воздушно-реактивный двигатель — это полый канал, открытый с двух сторон. С одной стороны — на входе — установлен воздухозаборник, за ним — тяговый узел с клапанами, дальше расположена одна или несколько камер сгорания и сопло, через которое выходит реактивный поток.

Входной клапан двигателя может иметь разные конструкции и внешний вид. Как вариант, он может быть выполнен в виде жалюзи — прямоугольных пластин, закрепленных на раме, которые под действием перепада давления открываются и закрываются. Другая конструкция имеет форму цветка с металлическими «лепестками», расположенными по кругу. Первый вариант более эффективный, зато второй более компактный и может использоваться на небольших по размеру конструкциях, например, при авиамоделизме.

Подача топлива осуществляется форсунками, которые имеют обратный клапан. Когда давление в камере сгорания снижается, подается порция топлива, когда же давление увеличивается за счет горения и расширения газов, подача топлива прекращается. В некоторых случаях, например на маломощных моторах от авиамоделей, форсунок может и не быть, а система подачи топлива при этом напоминает карбюраторный двигатель.

Свеча зажигания расположена в камере сгорания. Она создает серию разрядов, и когда концентрация топлива в смеси достигает нужного значения, топливный заряд воспламеняется. Поскольку двигатель имеет небольшие размеры, его стенки, выполненные из стали, в процессе работы быстро нагреваются и могут поджигать топливную смесь не хуже свечи.

Первые официально зарегистрированные разработки ПуВРД относятся ко второй половине XIX века. Во время Второй мировой войны немцы активно использовали самолет-снаряд ФАУ-1, оснащенный ПуВРД, что объяснялось простотой конструкции этого силового агрегата и его дешевизной, хотя по своим рабочим характеристикам он уступал даже поршневым двигателям. Это был первый и единственный раз в истории, когда этот тип двигателя использовался в массовом производстве самолетов. После окончания войны ПуВРД остались «в военном деле», где нашли применение в качестве силового агрегата для ракет типа «воздух-поверхность» КБ Южное . Но и здесь со временем они утратили свои позиции из-за ограничения по скорости, необходимости первоначального разгона и низкой эффективности.

Основными преимуществами пульсирующих воздушно-реактивных двигателей можно считать их простую конструкцию, что тянет за собой их невысокую стоимость. Именно эти качества и стали причиной их использования в качестве силовых агрегатов на военных ракетах, беспилотных самолетах, летающих мишенях, где важны не долговечность и сверхскорость, а возможность установки простого, легкого и дешевого мотора, способного развить нужную скорость и доставить объект к цели. Недостатков у ПуВРД немало: повышенный уровень шума при работе, неэкономный расход топлива, неполное его сгорание, ограниченность по скорости, уязвимость некоторых конструктивных элементов, таки как входной клапан.

Авторские права на данный материал принадлежат журналу «Наука и техника». Цель включения данного материала в дайджест — сбор максимального количества публикаций в СМИ и сообщений компаний по авиационной тематике. Агентство «АвиаПорт» не гарантирует достоверность, точность, полноту и качество данного материала.
