Зенитный ракетный комплекс 9К37 «Бук-М1»

1. Ракетная техника
2. Каталог
3. Зенитный ракетный комплекс 9К37 «Бук-М1»

В соответствии с Постановлением ЦК КПСС и СМ СССР от 30 ноября 1979 г. была проведена модернизация ЗРК «Бук» с целью повышения его боевых возможностей, защищенности его радиоэлектронных средств от помех и противорадиолокационных ракет.

В комплексе «Бук-М1» предусмотрены эффективные организационные и технические мероприятия по защите от противорадиолокационных ракет. Боевые средства комплекса «Бук-М1» взаимозаменяемы с однотипными боевыми средствами ЗРК «Бук» без их доработок, штатная организация боевых формирований и технических подразделений аналогичны с комплексом «Бук».

В результате испытаний, проведенных с февраля по декабрь 1982 г. под руководством комиссии во главе с Б.М.Гусевым на Эмбенском полигоне (начальник — В.В.Зубарев), было установлено, что модернизированный комплекс «Бук-М1» по сравнению с ЗРК «Бук», обеспечивает большую зону поражения самолетов, способен сбивать крылатые ракеты ALCM с вероятностью поражения одной ЗУР не ниже 0,4, вертолеты «Хью-Кобра» — с вероятностью 0,6-0,7, а также зависающие вертолеты — с вероятностью 0,3-0,4 на дальности от 3,5 до 6-10 км.

Комплекс «Бук-М1» был принят на вооружение войск ПВО СВ в 1983 году и его серийное производство было налажено в кооперации предприятий промышленности, ранее выпускавших средства ЗРК «Бук».

Комплексы семейства «Бук» предлагались к поставкам за рубеж под наименованием «Ганг«. После развала СССР ЗРК «Бук» в различных модификациях достался кроме России также Украине и Белоруссии. Зенитный ракетный комплекс «Бук-М1» поставлялся на экспорт только в Финляндию. Морской вариант комплекса «Ураган» («Штиль») поставляется с 2000 года в Китай на двух эсминцах класса «Современный».

В ходе учений «Оборона 92» ЗРК семейства «Бук» проведены успешные стрельбы по мишеням на базе БР Р-17, «Звезда» и на базе ракеты РСЗО «Смерч».

Состав:

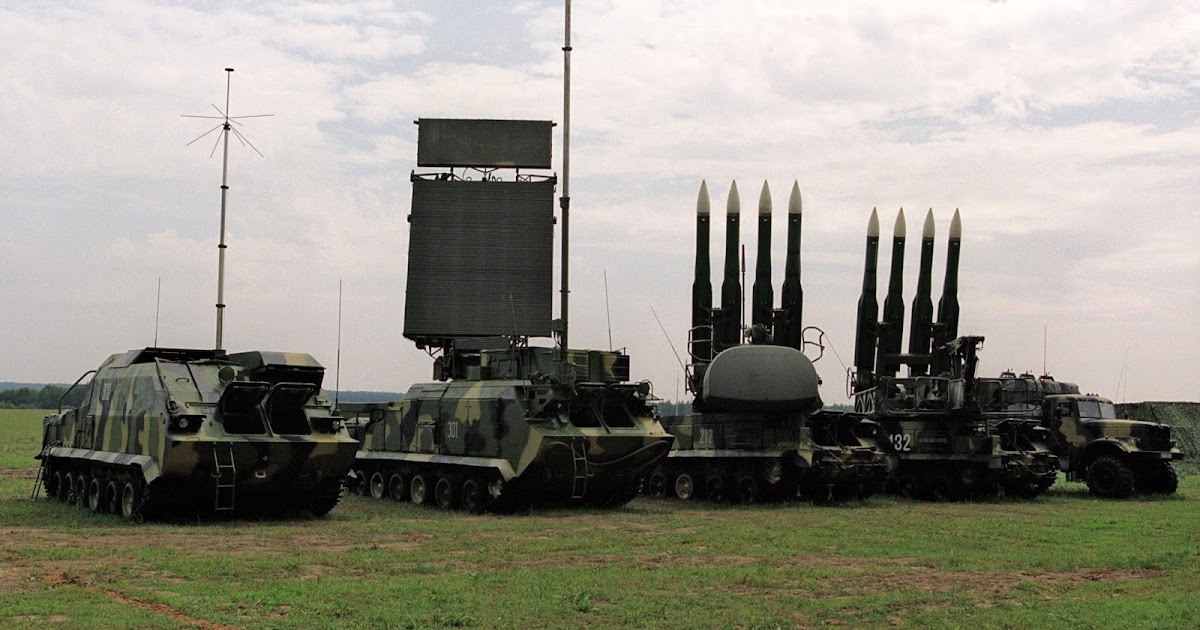

В состав ЗРК «Бук-М1» входят следующие боевые средства:

• ЗУР 9М38М1;
• Командный пункт 9С470M1;
• Станция обнаружения и целеуказания 9С18M1 «Купол-М1»;
• Самоходная огневая установка 9А310M1;
• Пуско-заряжающая установка 9А39.

Самоходная огневая установка 9А310М1, по сравнению с установкой 9А310, обеспечивает обнаружение и захват цели на автосопровождение на больших дальностях (на 25-30%), а также распознавание самолетов, баллистических ракет и вертолетов с вероятностью не ниже 0,6.
В 9А310М1 используется 72 литерных частоты подсвета (вместо 36), что способствует повышенной защищенности от взаимных и преднамеренных помех. Обеспечено распознавание трех классов целей — самолеты, баллистические ракеты, вертолеты.

Командный пункт 9С470М1 по сравнению с КП 9С470 комплекса «Бук» обеспечивает одновременный прием информации от собственной станции обнаружения и целеуказания и о шести целях от пункта управления ПВО мотострелковой (танковой) дивизии или от КП ПВО армии, а также комплексную тренировку всех расчетов, боевых средств ЗРК.

В комплексе используется более совершенная станция обнаружения и целеуказания 9С18М1 («Купол-М1»), имеющая плоскую угломестную ФАР и самоходное гусеничное шасси ГМ-567М, однотипное с КП, самоходной огневой установкой и пуско-заряжающей установкой.
Длина станции обнаружения и целеуказания 9,59 м, ширина — 3,25 м, высота — 3,25 м (8,02 м в рабочем положении), масса — 35 т.

В состав технологического оборудования комплекса входят:

• 9В95М1Э — машина автоматизированной контрольно-испытательной подвижной станции на ЗиЛ-131 и прицепе;
• 9В883, 9В884, 9В894 — машины ремонтно- технического обслуживания на Урал-43203-1012;
• 9В881Э — машина технического обслуживания Урал-43203-1012;
• 9Т229 — транспортная машина для 8 ЗУР (или шесть контейнеров с ЗУР) на КрАЗ-255Б;
• 9Т31М (9Т31М1) — автокран;
• МТО-АТГ-М1 — мастерская техобслуживания на ЗиЛ-131.

Характеристики:

Зона поражения, км:             — по дальности             — по высоте             — по параметру	3,32..35 0,015..20-22 до 22
Вероятность поражения цели одной ЗУР             — типа истребитель             — типа вертолет             — типа крылатая ракета	0,8. .0,95 0,3..0,6 0,4..0,6
Максимальная скорость поражаемых целей м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса боевой части, кг	70
Канальность по цели	2
Канальность по ЗУР	3
Время развертывания(свертывания), мин	5
Число ЗУР на боевой машине	4

Источники:

1. Зенитные ракетные комплексы ПВО СВ. Техника и вооружения №5-6.99
2. «Невский Бастион» N1 1997, выпуск 2
3. Вестник ПВО
4. Russian Missile Systems — www.wonderland.org.nz

Классификация:

Дальность:

35 км.

Год разработки:

1983

Аналоги по назначению и базированию:

ЗРК Бук: фото, характеристики, модификации

«Бук» (по индексу ГРАУ – 9К37, по кодификации МО НАТО и США – SA-11 Gadfly (в перев. Овод) и его модификации) – самоходный ЗРК, предназначенный для борьбы с маневрирующими аэродинамическими целями на средних и малых высотах (от 30 метров 14-18 километров) в условиях интенсивного радиопротиводействия.

Зона поражения, км: — дальность — высота — параметр	3,32..35 0,015..20-22 до 22
Вероятность поражения цели — типа истребитель — типа вертолет — типа крылатая ракета	0,8..0,95 0,3..0,6 0,4..0,6
Максимальная скорость целей м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса боевой части, кг	70
Канальность по цели	2
Канальность по ЗУР	3
Время развертывания(свертывания), мин	5
Число ЗУР на боевой машине	4

С конца 70-х годов одним из главных средств войсковой противовоздушной обороны стали зенитные ракетные комплексы серии «Бук». На сегодняшний день было разработано и принято на вооружение РФ несколько модификаций этой техники. Они успешно используются до настоящего времени и занимают достойное место в вооружении России.





Создание новых зенитных систем «Бук» началось после постановления Совмина СССР от января 1972 года. В постановлении были определены компании, занятые в проекте, а также основные требования к нему. В первом техническом задании было сказано, что новый ЗРК должен был заменить существующий на вооружении комплекс 2К12 «Куб». К тому же, нужно создать ракету, которые бы могла использоваться как в комплекте «Бук», так и в морской зенитной системе М-22 «Ураган».

Новый более совершенный зенитный комплекс предназначался для улучшения оснащения войсковой противовоздушной обороны, что не могло не сказаться на требованиях к его разработке. От специалистов требовалось смонтировать все составляющие комплекса на самоходном шасси, а также обеспечить возможность работы вместе с танками и прочей бронетехникой в одних боевых порядках.

Комплекс должен поражать аэродинамические воздушные цели, передвигающиеся со скоростью до 800 метров в секунду на средних и малых высотах на дальностях до 30 км. Кроме того нужно было обеспечить возможность поражения цели, использующей радиоэлектронное противодействие и маневрирующей с перегрузкой до 12 единиц. В перспективе разработчики планировали «научить» комплекс противостоять оперативно-тактическим баллистическим ракетам.



Главный разработчик ЗРК 3РК9К37 «Бук» — Научно-исследовательский институт Приборостроения. К тому же, к проекту привлекли много других компаний, включая  Машиностроительное конструкторское бюро «Старт» и НКО «Фазотрон» Минрадиопрома.

• Главный конструктор зенитного комплекса – А.А. Растов.
• Г.Н. Валаев – руководитель по разработке командного пункта комплекса. Позже его должность занял В.И. Сокиран.
• В.В. Матяшев отвечал за разработку самоходной огневой установки.
• И.Г. Акопян – руководил процессом создания полуактивной головки самонаведения.
• К разработке станции обнаружения и целеуказания привлекли сотрудников НИИ измерительных устройств во главе с А.П. Петошко (через некоторое время его сменил Ю.П. Щетков).

Работы по разработке комплекса 9К37 собирались завершить к средине 1975 г. Но весной 1974-го разработчики решили разделить все виды работ на 2 отдельных направления. Разработка должна была пройти в два этапа. В первую очередь нужно было довести до серийного производства ракету 3М38, а также самоходную огневую установку. Причем последняя должна была использовать имеющиеся на вооружении ракеты 9М9М3 системы «Куб-М3» и строится с применением компонентов существующей системы.

По прогнозам, уже осенью 1974 года комплекс выйдет на испытания, а создание полноценного 3РК 9К37 на новых комплектующих, продолжиться по заранее запланированному графику. Такой подход к разработке новых зенитных систем должен обеспечить скорейшее начало поставок и производства новой техники, которая бы существенно повысила боевой потенциал сухопутных войск.

В состав 3РК 9К37 вошло несколько главных элементов. Для слежения за воздушной обстановкой планировали использовать станцию обнаружения и целеуказания 9С18 «Купол», а для запуска ракет предполагалось использование пуско-заряжающей установки 9А39 и самоходной огневой установки 9А310. Координация действий должна осуществляться с помощью командного пункта 9С470. Средство поражения целей – зенитная управляемая ракета 9М38.


СОЦ 9С18 «Купол» — самоходная машина на гусеничном шасси, оборудованная трехкоординатной когерентно-импульсной радиолокационной станцией, которая предназначена для слежения за обстановкой в воздухе и передачи информации о целях на командный пункт. На поверхности базового шасси располагалась поворотная антенна, имеющая электрический привод. Показатель максимальной дальности обнаружения целей – 115-120 км. В ситуации с низколетящими целями такой показатель существенно сокращался. Например, летящий самолет на высоте 30 метров засекался комплексом только с 45 километров.

Аппаратура СОЦ позволяла автоматическую перестройку рабочей частоты с целью сохранения работоспособности при использовании активных помех противником.

Основная задача станции «Купил» — поиск целей и передача информации на командный пункт. При периоде обзора 4,5 секунд осуществлялась передача 75 отметок. На базе самоходного шасси был выполнен командный пункт 9С470, который оснащен всей необходимой аппаратурой для обработки данных и выдачи цели пусковым установкам. Расчет командного пункта – 6 человек. Для этого командный пункт оснащался аппаратурой связи и обработки данных. Оснащение командного пункта позволяло обрабатывать сообщения о 46 целях за 1 период обзора СОЦ. При этом цели могли находиться на высотах до 20 км и дальностях до 100 км. Осуществлялась выдача огневым установкам данных о 6 целях.



Главным средством атаки самолетов врага должна была стать огневая самоходная установка 9А310. Она представляла собой последующее развитие СОУ 9А38 комплекса «Бук-1». На гусеничном самоходном шасси размещалась поворотная пусковая установка с 4 направляющими для ракет, а также набором всего необходимого радиоэлектронного оборудования. В передней части пусковой установки был установлен РЛС сопровождающей цели, которая также применялась для наведения ракет.

Для транспортировки зарядки СОУ и дополнительного боекомплекта в состав ЗРК «Бук» входила пуско-заряжающая установка 9А39. Такая машина на гусеничном шасси использовалась для перевозки 8 ракет, а также перезарядки пусковой установки СОУ 9А310. Ракеты транспортировались на 4 неподвижных ложементах и пусковой установке специального типа. В зависимости от ситуации расчет машины мог производить запуск самостоятельно или перегружать ракеты с пусковой установки на СОУ. Но по причине отсутствия собственной РЛС сопровождения нельзя было обойтись без внешнего целеуказания. За перегрузку ракет отвечал специальный кран.

Ракета 9М38 сделана по одноступенчатой схеме. Она отличалась цилиндрическим корпусом большого удлинения и имела оживальный головной обтекатель. В средней части корпуса находились Х-образные крылья малого удлинения, а в хвосте предусматривались рули точно такой же конструкции. Ракета с длиной 5,5 метров и стартовым весом 690 кг оснащалась двухрежимным твердотопливным двигателем, полуактивной радиолокационной головкой самонаведения и осколочно-фугасной боевой частью. Чтобы исключить изменения центровки по мере выгорания заряда двигатель специально разместили в центральной части корпуса и дополнительно оснастили его длинным соплом-газоходом.

Новый ЗРК 9К37 «Бук» позволял поражать цели на высотах до 20 км и дальностях до 30 км. Время реакции – 22 секунды. На подготовку к работе уходило около 5 минут. Вероятность поражения цели ракетой, которая разгонялась в полете до 850 метров в секунду – до 0,9. Вероятность поражения вертолета одной ракетой – до 0,6. Вероятность поражения крылатой ракеты первой ЗУР – до 0,5.

Современные испытания этого ЗРК начались на полигоне Эмба осенью 1977 года и продолжились до весны 1979-го. В ходе испытаний удалось проверить боевую работу комплекса в разных условиях и по разным условным целям. Например, для слежения за воздушной обстановкой применялись штатные средства и прочие подобные станции. Во время испытательных пусков осуществлялась атака учебных целей с применением радиовзрывателя боевой части. Если цель не была поражена, выполнялся запуск второй ракеты.

В ходе испытаний установили, что новый 3РК 9К37 имеет много важных преимуществ по сравнению с той техникой, которая уже была на вооружении. Состав радиоэлектронного оборудования СОУ и СОЦ обеспечивал высокую надежность обнаружения воздушных целей благодаря наличию собственной аппаратуры самоходных боевых установок. Обновленный состав оборудования разных компонентов комплекса, а том числе и ракеты, способствовало большей помехозащищенности. Кроме того, ракета несла тяжелую боевую часть, что позволяло увеличить точность поражения цели.

По результатам доработок и испытаний ЗРК 9К37 «Бук» был принят на вооружение в 1990 году. Новые комплексы стали применяться в составе ракетных бригад. В каждое соединение входил 1 бригадный пункт управления из состава АСУ «Поляна-Д4» и 4 дивизиона. В составе дивизион был собственный командный пункт 9С470, три батареи с 2 СОУ 9А310 и 1 ПЗУ 9А39 в каждой, станция обнаружения и целеуказания 9С18. К тому же, в бригадах было подразделение связи, технического обслуживания и обеспечения.



В 1974 году, по причине острой необходимости в перевооружении подразделений ПВО сухопутных войск было решено создать упрощенную модификацию комплекса 9К37, разработанную с использованием существующих агрегатов и узлов. Предполагалось, что такие ЗРК, получившие обозначение 9К37-1 «Бук-1» дополнят в войсках имеющиеся системы «Куб-М3». Таким образом, в составе каждой из 5 батарей полка была присутствовать новая СОУ 9А38, входящая в состав комплекса «Бук-1».

Согласно подсчетам, стоимость одного СОУ 9А38 будет составлять около 1/3 затрат на все остальные средства батареи, но в таком случае получится обеспечить существенный рост боевых возможностей. Так, количество целевых каналов полка увеличилось бы в 2 раза с 5 до 10, а число готовых к использованию ракет тоже стало больше с 60 до 75. Так, модернизация подразделений ПВО посредством новых боевых машин абсолютно окупались.

СОУ 9А38 по своей архитектуре мало чем отличалось от машины 9А310. На гусеничном шасси сделали поворотную платформу с радиолокационной станцией обнаружения, сопровождения и подсветки 9С35 и пусковой установкой. Пусковая установка САУ 9А38 обладала сменными направляющими, предназначенными для использования ракет 2 типов. В зависимости от обстановки, имеющихся ресурсов и боевой задачи комплекс мог применять новые ракеты 9М38 или 9М9М3, уже имеющиеся на вооружении.

Государственные испытания ЗРК начались в августе 1975 года и проходили на полигоне Эмба. В испытаниях приняла участие новая СОУ 9А38 и существующие машины других типов. Цель обнаруживалась с помощью самоходной установки разведки и наведения 1С91М3, которая была у комплекса «Куб-М3», а ракеты запускались с СОУ 2П25М3 и 9438. Использовались ракеты самых разных типов (из всех доступных).


Во время испытания выяснилось, что РЛС 9С35 СОУ 9А38 может сама засекать цели на дистанциях до 65-75 километров (при высотах от 3 километров). Если высота цели была не больше 100 метров, то максимальная дальность обнаружения составляла до 35-45 километров. Причем реальные показатели обнаружения цели напрямую зависели от ограниченных возможностей техники из состава «Куб-М3». Такие боевые характеристики, как высота поражения цели или дальность, зависели от типа используемой ракеты.



В 1978 году новый ЗРК 9К371 поступил на вооружение в составе ракеты 9М38 и самоходной огневой установки 9А38. В результате, комплекс «Бук-1» получил другое обозначение. Поскольку ракета и СОУ являлись только дополнением к уже существующим средствам комплекса «Куб-М3», ЗРК с использованием машины 9А38 стал обозначаться 2К12М4 «Куб-М4». Так, ЗРК 9К37-1, выступающий упрощенной версии «Бук», формально отнесли к предыдущему семейству «Куб», хотя на на то время он являлся главной системой ПВО сухопутных войск.



Осенью 1979 года вышло очередное постановление Совмина, согласно с которым нужно было разработать новую модификацию ЗРК «Бук». На этот раз задача была в повышении боевых характеристиках ЗРК, повышении уровне защиты от противорадиолокационных ракет и помех. Организации, принимающие участия в проекте, к началу 1982 году завершили разработку новых более совершенных элементов комплекса, тем самым, повысив основные показатели системы.

Экспертами было предложено доработать бортовое оборудование машин, дабы повысить их характеристики. При этом существенных отличий комплекс от своего предшественника не имел. Благодаря этому разные машины из состава зенитно-ракетного комплекса «Бук» и «Бук-М1» были взаимозаменяемыми и входили в состав одного подразделения.

В новом проекте доработали все главные элементы комплекса. ЗРК «Бук-М1» для обнаружения цели должен был использовать модернизированную СОЦ 9С18М1 «Купол-М1». Теперь на гусеничном шасси предлагалось установить новую радиолокационную станцию со специальной фазированной антенной решеткой. С целью повышения степени унификации машин комплекса было решено создать станцию «Купол-М1» на основе ГМ-567М, аналогичном используемому в составе прочих компонентов комплекса.



Для обработки данных, полученных с СОЦ, предлагалось использовать обновленный командный пункт, а именно 9С470М1 с новым составом оборудования. Усовершенствованный командный пункт смог бы обеспечить одновременный прием данных от пункта управления ПВО дивизии и с СОЦ комплекса. К тому же, было запланировано внедрение режима тренировки, который позволял осуществлять обучение расчетов всех существующих средств комплекса.

СОУ 9А310М1 ЗРК «Бук-М1» теперь получила обновленную РЛС сопровождения и подсвета. Благодаря новой аппаратуре удалось увеличить дальность захвата воздушной цели на 25-30%. Вероятность распознавания баллистических и аэродинамических целей была увеличена до 0,6. Для повышения помехозащищенности самоходная огневая установка имела 72 литерные частоты подсветка, что в 2 раза больше, чем у базовой 9А310.

Внедренные нововведения отобразились на боевой эффективности ЗРК. При сохранении общих показателей высоты и дальности поражения цели и без использования новой ракеты, вероятность поражения истребителя одной ЗУР была увеличена до 0,95. Показатель вероятности поражения вертолета осталась на том же уровне, а аналогичный показатель для баллистических ракет увеличился до 0,6.


На полигоне Эмба с февраля по декабрь 1982 года проводились испытания новой модернизации ЗРК 9К37 «Бук-М1». Тестирования показали существенный рост основных показателей по сравнению с существующими комплексами, благодаря чему систему приняли на вооружение. Официальное принятие ЗРК на вооружение состоялось в 1983 году. Массовое серийное производство усовершенствованной техники проходило на предприятиях, которые ранее участвовали в создании комплексов «Бук» первых 2 моделей.

Новый тип серийной техники использовался в зенитных бригадах сухопутных войск. Компоненты ЗРК «Бук-М1» были распределены по нескольким батареям. Невзирая на модернизацию отдельных средств ЗРК, штатная организация зенитных подразделений осталась неизменной. К тому же, при необходимости допускалось использование в одних подразделениях двух комплексов «Бук» и «Бук-М1».

ЗРК «Бук-М1» — это первая система своей серии, которая предлагалась иностранным заказчикам. ЗРК поставлялся зарубежным армиям и носил название «Ганг». Например, в 1997 году было передано несколько комплексов Финляндии в рамках погашения долга со стороны России.




В конце 80-х годов завершилось создание обновленного зенитно-ракетного комплекса семейства «Бук» с более совершенной ракетой 9М317. Тогда он получил обозначение ЗРК 9К317 «Бук-М». Благодаря новому управляемому боеприпасу предполагалось существенно увеличить высоту и дальность поражения цели. К тому же, на характеристиках системы должно положительно сказаться использования нового оборудования, которое было установлено на различных машинах комплекса.

Но сложная экономическая обстановка, которая была на тот момент в стране, не позволила принять новый комплекс на вооружение. Этого не случилось ни в конце восьмидесятых, ни в начале девяностых годов. В итоге вопрос обновления техники подразделений ПВО был решен за счет «переходного» ЗРК «Бук-М1-2». Вместе с тем продолжалось усовершенствование системы 9К317. Причем работы по обновленному проекту «Бук-М2», а также его экспортной модификации «Бук-М2Э» не прекращались до средины двухтысячных годов.

Самое важное нововведение проекта «Бук-М» — новая управляемая ракета 9М317. Основные отличия новый ЗУР от 9М38: меньшая длина крыльев, стартовым весом около 720 кг и доработанной конструкцией корпуса. За счет изменения конструкции и применения нового двигателя удалось увеличить дальность стрельбы, ее максимальный показатель – до 45 километров. При этом максимальная высота полета цели увеличилась до 25 километров. Для расширения боевых возможностей корпуса внедрили еще одно новшество – теперь ракета получила возможность отключения дистанционного взрывателя с подрывом боевой части по команде контактного. Такой режим работы подходит для использования ракеты против надводных и наземных целей.

ЗРК получил доработанную СОУ типа 9А317 на базе гусеничного шасси ГМ-569. Несмотря на то, что общая архитектура огневой установки не изменилась, новая машина строится на базе нового оборудования и современной элементной базы. Как и раньше, СОУ может сама находить и сопровождать воздушную цель, выполнить пуск ракеты и отслеживать ее траекторию, а в случае необходимости вносить коррективы посредством радиокомандной системы.


СОУ 9А317 имеет радиолокационную станцию сопровождения и подсветка со специальной фазированной антенной решеткой. Станция может следить за целями в секторе по углу места до 70° и шириной 90°. Цель обнаруживается на дальностях до 20 километров. Цель, находясь в режиме сопровождения может находиться в пределах сектора шириной по от  -5° до +85° по углу места и 130° по азимуту. Станция способна засекать до десяти целей одновременно и обеспечивает одновременную атаку четырех из них.

Чтобы увеличить характеристики комплекса и обеспечить нормальную работу в сложных условиях огневая самоходная установка оснащена оптико-электронной системой с ночным и дневным клапанами.



ЗРК «Бук-М2» комплектуется 2 видами пуско-заряжающей установки. Самоходная машина была разработана на базе шасси ГМ-577 и буксируется с автомобильным тягачом. При этом общая архитектура – прежняя: 4 ракеты находятся на пусковой установке и могут быть перегружены на СОУ или запущены. Еще 4 транспортируются на специальных транспортных ложементах.

В состав новой модификации входит новый командный пункт 9С510 на буксируемом полуприцепе или на базе шасси ГМ-579. Автоматика КП может принимать данные от средств наблюдения и сопровождать до шестидесяти трасс одновременно. Предоставляется возможность выдачи целеуказания по 16-36 целям. Что касается времени реакции, то она не превышает 2 секунд.

Главное средство обнаружения целей в составе комплекса «Бук-М2» — СОЦ 9С18М1-3, которое представляет собой последующее развитие систем семейства. Новая РЛС оборудована фазированной антенной решеткой с электронным сканированием и может производить обнаружение целей на дальностях до 160 километров. Есть режимы работы, обеспечивающие обнаружение целей при использовании врагом пассивных и активных помех.

В состав буксируемых/самоходных средств комплекса «Бук-М2» предлагается ввести станцию наведению ракет и подсветка целей. Новая машина 9С36 – это буксируемый полуприцеп или гусеничное шасси с антенным постом на выдвижной мачте. Благодаря такому оборудованию можно поднять антенну на высоту до 22 метров и повысить, тем самым, характеристики РСЛ. Такая большая высота позволяет обнаруживать воздушные цели на дальностях до 120 километров. По характеристикам сопровождения и наведения станция не отличается от РЛС самоходных огневых машин Она обеспечивает сопровождение десяти целей и позволяет одновременный обстрел четырех из них.

Все изменения и нововведения состава комплекса позволили существенно улучшить его характеристики. Максимальная высота перехвата воздушной цели – 25 км, а максимальная  дальность – на уровне 50 км. При атаке неманеврирующих самолетов достигается наибольшая дальность. Перехват оперативно-тактических баллистических ракет осуществляется на высотах до 16 км и дальностях до 20 км. Также есть возможность уничтожения вертолетов, противорадиолокационных и крылатых ракет. В случае необходимости расчет ЗРК может атаковать радиоконтрастные или надводные наземные цели.

Первый вариант проекта 9К317 появился еще в конце 80-х гг. , то вследствие тяжелого экономического положения государства, его не приняли на вооружение. Использование этого комплекса в военных действиях началась лишь в 2008 году. К тому времени ЗРК прошел немало доработок, которые позволили улучшить его характеристики.



Многочисленные политические и экономические проблемы не позволили взять на вооружение и поставить на серийное производство новый ЗРК 9К317. Поэтому в 1992 году решили создать упрощенный, так называемый «переходный» вариант комплекса который бы не просто использовал некоторые компоненты «Бука-2», но и был дешевле и проще. И решение нашлось – «Бук-М1-2» и «Урал».

Модернизированный зенитно-ракетный комплекс «Урал» объединял в себе несколько усовершенствованных машин которые были представлены дальнейшим развитием техники старых образцов. Для запуска ракет, а также подсветки цели подразумевали использование СОУ 9А310М1-2, которая работает вместе с пуско-заряжающей машиной 9А38М1. Что касается СОЦ, то она не изменилась – «Бук-М1-2» должен был использовать станцию модели 9С18М1. Не получили существенных изменений и вспомогательные средства комплекса.

С целью повышения скрытности работы и живучести, а также для расширения круга задач самоходная огневая установка получила возможность пассивного пеленгования цели. Для этого подразумевалось использование лазерного дальномера и телевизионно-оптического визира. Подобное оборудование стоило использовать при атаке надводных или наземных целей.

Модернизация разных элементов комплекса и разработка новой ракеты позволило существенно увеличить размеры зона обстрела цели. К тому же, выросла вероятность поражения баллистической или аэродинамической цели одной ракетой. Появилась возможность полноценной эксплуатации СОУ 9А310М1-2 в роле самостоятельного средства противовоздушной обороны, которое могло бы без сторонней помощи обнаруживать и уничтожать воздушные цели.

ЗРК «Бук-М1-2» поступил на вооружение армии России в 1998 году. В будущем было заключено несколько контрактов на поставку этой техники зарубежным и отечественным заказчикам.

Экспортный вариант ЗРК «Бук-М2Э» был представлен во второй половине двухтысячных годов. Он получил обозначение 9К317Э «Бук-М2Э» и представлял собой усовершенствованный вариант базовой системы, которая имела некоторые отличия в составе вычислительного и радиоэлектронного оборудования. Благодаря внесенным доработкам удалось улучшить некоторые характеристики системы, в первую очередь связанные с ее эксплуатацией.

Основные отличия экспортной версии комплекса от базовой состоит в модернизации электронной аппаратуры, выполненной с использованием современных цифровых вычислительных машин. Благодаря высокой производительности такое оборудование позволяет не просто выполнять боевые задачи, но и работать в режиме тренировки для подготовки расчетов. Данные о воздушной обстановке и работе систем стали выводится на жидкокристаллические мониторы.

Вместо телеоптического визира, который был ранее, в состав оборудования для наблюдении внедрили теле-тепловизионную систему. Она позволяет находить и автоматически сопровождать цели в любых погодных условиях и в любое время суток. Также было обновлено оборудование документирования работы комплекса, средства связи и многие другие системы.



Самоходная огневая машина РЗК 9К317Э может строиться на колесном или гусеничном шасси. Несколько лет назад представлен вариант такой машины на базе колесного шасси модели М3КТ-6922. Таким образом, потенциальный заказчик сможет сам выбирать вариант шасси, который бы его полностью устраивал.




О создании нового зенитно-ракетного комплекса серии «Бук» было объявлено несколько лет назад. ЗРК 9К37М3 «Бук-М3» должен стать толчком для последующего развития этого семейства с повышенными боевыми возможностями и характеристиками. Выполнить требования к системе предлагалось посредством замены оборудования ЗРК «Бук-М2» на новую цифровую аппаратуру.

Средства комплекса получат набор нового оборудования с более качественными характеристиками. Боевые качества собираются повышать благодаря использованию новой ракеты вместе с доработанной СОУ. Вместо открытой пусковой, которая была ранее, новая самоходная огневая установка должна получить специальные подъемные механизмы с креплениям, предназначенным для транспортно-пусковых контейнеров. Новая ракета модели 9М317М будет поставляться в контейнерах и запускаться из них. Подобные изменения ЗРК позволят увеличить готовый к использованию боекомплект.

Если посмотреть фото СОУ комплекса «Бук-М3», то вы увидите машину на базе гусеничного шасси, имеющего поворотную платформу, где закреплены 2 качающихся пакета с 6 контейнерами ракет на каждом из них. Так, без кардинальной переработки конструкции СОУ удалось увеличить готовый к стрельбе боекомплект в два раза.



К сожалению, детальные характеристики комплекса «Бук-М3» пока не разглашаются. Отечественные СМИ, ссылаясь на свои источники сообщали, что новая ракета 9М317М сможет атаковать цели на дальностях до 75 км и уничтожать их одной ракетой с вероятность не меньше 0,95-0,97. Кроме того, сообщалось, что в скором времени опытный ЗРК «Бук-М3 пройдет целый комплекс испытаний, после окончания которых его примут на вооружение.



Ходят слухи, что отечественная оборонная промышленность планирует и дальше продолжать развитие ЗРК «Бук». Следующий ЗРК семейства, по неофициальным данным, может получить обозначение «Бук-М4». Но пока говорить  характеристиках этой системы рано. В настоящий момент, неизвестны даже общие требования к ней.

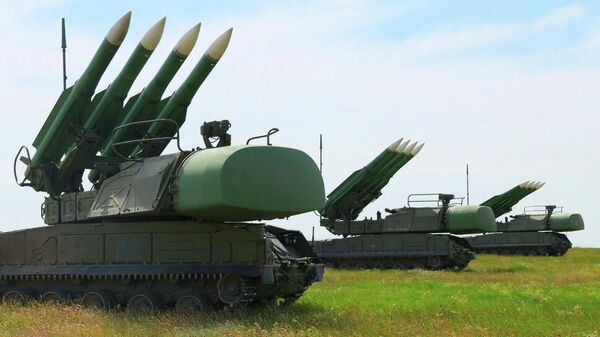

«Бук» всё видит: юг России прикрыли современными комплексами ПВО | Статьи

В Южном военном округе (ЮВО) развернута первая в российских Вооруженных силах бригада зенитных ракетных комплексов «Бук-М3». Это соединение вошло в состав 8-й общевойсковой армии, которая прикрывает Ростовскую область, Кавказ и Крым. Вероятный противник «восьмерки» — силы южного фланга НАТО. В случае необходимости армию можно будет оперативно перебросить на запад. «Бук-М3» — самый совершенный комплекс ПВО в своем классе, утверждают эксперты. Он может перехватывать любые цели на высотах от нескольких до десятков тысяч метров. Специалисты подчеркивают, что это оборонительные системы, и их появление рассчитано на укрепление российских южных рубежей.

Южный фланг

Как рассказали «Известиям» источники в военном ведомстве, формирование бригады, вооруженной зенитными ракетными комплексами ПВО средней дальности «Бук-М3», завершилось в конце прошлого года. Соединение получило комплект техники, сформирован личный состав. В настоящее время новая бригада входит в состав 8-й гвардейской общевойсковой ордена Ленина армии Южного военного округа. Ее дивизии дислоцируются в Волгоградской и Ростовской областях, а штаб находится в городе Новочеркасск.

Главком сухопутными войсками Олег Салюков уже сообщал, что боевые парки частей ПВО в течение прошлого года пополнили современные зенитные комплексы «Бук-МЗ», «Тор-М2» и арктический «Тор-М2-ДТ». По его мнению, эта техника занимает лидирующие позиции в мире в своих классах.

Усиление южных российских границ можно назвать закономерным — рядом с ними сконцентрирована украинская армия, напомнил «Известиям» экс-замглавы МИД РФ Сергей Орджоникидзе.

— Это серьезная сила с учетом того, что их [украинских военных] в течение последних нескольких лет обучали западные специалисты. Ее вооружили новыми системами, в том числе американскими, — объяснил специалист «Известиям». — Кроме того, с юго-западного направления неоднократно производилась имитация бомбометания и пуска ракет по территории России. Поэтому современные противовоздушные системы там особенно актуальны. Не следует забывать и про заходы кораблей НАТО в Черное море, напряженность, которую блок создает в регионе. И ракеты, которые стоят в Румынии, тоже могут использоваться для агрессии. Так что угроза на южном фланге очень серьезная, поэтому туда и подтягивают силы.

Эксперт также заметил, что поставляемые в ЮВО системы носят оборонительный характер.

— В свете этого все заявления, что Россия якобы собирается на кого-то нападать и замышляет агрессивные действия, выглядят неправдоподобно, — считает Сергей Орджоникидзе. — Южный и юго-западный фланги надо, конечно, укреплять. Это и проводится таким образом, чтобы отбить охоту у потенциального агрессора.

США и силы других стран НАТО активизировали свои действия у российских южных границ в прошлом году. Пик активности пришелся на ноябрь 2021 года, когда акваторию Черного моря посетили штабной корабль Mount Whitney и эсминец Porter ВМС США. Они провели совместные учения с болгарскими, румынскими, украинскими и турецкими военными кораблями. Тогда же участились полеты разведывательной авиации стран НАТО у берегов Крыма, Северного Кавказа и над юго-восточной Украиной. Чуть раньше — в октябре — у российских границ появлялись стратегические бомбардировщики В-1В ВВС США, которые могут нести на борту ядерное оружие. В июне эсминец Defender ВМС Великобритании пересек госграницу и вошел в территориальные воды России в районе мыса Фиолент на 3 км. Чтобы его выпроводить, было применено предупредительное бомбометание.

Придут на помощь

Боеготовности подразделений противовоздушной обороны в армии сейчас уделяют особое внимание. Минобороны сообщало, что расчеты «Бук-М3» ЮВО в прошлом году провели несколько учений. В частности, на полигоне в Астраханской области прошли маневры с боевой стрельбой. Зенитчики отработали отражение удара высотных скоростных целей, имитирующих налет авиации противника. В маневрах участвовали более 50 единиц вооружения, военной и специальной техники.

«Бук-М3» составляют основу огневых средств ПВО сухопутных войск в данном классе. Бригады, оснащенные новыми комплексами, входят в состав общевойсковых армий. Они должны служить мобильным резервом, который можно оперативно перебросить на самые уязвимые направления.

— Это самая последняя модификация «Буков», у нее улучшены все характеристики: дальность, высота, помехозащищенность, мобильность и в конечном счете возможности по прикрытию объектов, — рассказал «Известиям» экс-замглавкома ВВС по вопросам объединенной системы ПВО СНГ Айтеч Бижев. — «Бук-М3» предназначен для охраны и обороны узлов связи и командных пунктов общевойсковой армии, в наступлении и в обороне. Он способен прикрывать с воздуха все части. Средства ПВО полков, дивизий, армии объединяются в единую систему. Поставка новых модификаций комплексов усовершенствует систему ПВО общевойсковой армии. Это полностью обезопасит войска от воздушного нападения.

Система может работать по целям на дистанции до 70 км и на высоте до 35 км. Такие характеристики делают ее эффективной в борьбе со всеми типами воздушных целей, в том числе с крылатыми ракетами. Каждая пусковая установка может обстреливать четыре воздушных объекта. Дивизион «Бук-М3» способен работать одновременно по 36 целям.

Новейшая модификация «Бука» имеет в три раза больше готовых к старту ракет, чем система предыдущего поколения. Каждая самоходная установка несет шесть боеприпасов, еще двенадцать находятся на транспортно-заряжающей машине (ТЗМ), с которой можно вести огонь по внешнему целеуказанию.

Комплекс проектировался с учетом необходимости интеграции его с другими системами ПВО. Например, его можно объединять в единую сеть для совместной работы с С-400, «Панцирями» и современными армейскими комплексами малой дальности. По сравнению с предшественниками, «Бук-М3» обладает повышенной помехозащищенностью и живучестью, что позволяет ему действовать в районах интенсивного радиоэлектронного противодействия противника.

В прошлом году в ходе маневров в Крыму были протестированы возможности «Бук-М3» по отражению налета крылатых ракет. Как писали «Известия», в рамках экспериментальных учений они поражали мишени, имитирующие полеты беспилотников и крылатых ракет над морем. Объекты летели на предельно малых высотах, но были обнаружены и своевременно перехвачены.

ЗРК «Бук» 🔥 принцип действия, характеристика и особенности, применение

В данной статье расскажем о зенитно-ракетном комплексе «Бук», который является одним из самых лучших представителей своего класса на мировой арене.

Данная машина способна уничтожать ракеты и авиацию противника, строения и суда. Также существуют разные варианты исполнения комплекса.

Содержание

1. Что такое ЗРК «Бук»
2. История создания
3. Технические характеристики ЗРК «Бук»
4. Принцип работы
5. Устройство комплекса ЗРК «Бук»
6. Модификации комплекса
7. Боевое применение и итоги

Что такое ЗРК «Бук»

Рассматриваемая машина (армейский зенитно-ракетный комплекс «Бук»), согласно индексу ГРАУ, обозначается как 9К37, а специалистам НАТО и Соединенных Штатов она известна как SA-11 Gadfly. Классифицируется техника как зенитный комплекс на самоходном шасси. Для уничтожения целей используются ракеты.

Предназначен комплекс для уничтожения авиации противника, а также прочих аэродинамических целей на небольшой и средней высоте, в пределах 30-18000 метров. При создании предполагалось эффективно бороться с маневрирующими объектами, которые способны оказать интенсивное радиопротиводействие.

История создания

Работы по созданию машины начались в январе 197272 года, старт был дан постановлением правительства Советского Союза. Предполагалось, что новая машина заменит на посту своего предшественника – «Куб». Разработчиком системы был назначен НИИ приборостроения имени Тихомирова, которым в то время управлял А.А. Растов. Примечательно, что новую машину предполагалось поставить в строй армии буквально спустя три года после старта разработки, что значительно усложнило задачу конструкторам.

Чтобы сделать возможным выполнение работ в столь сжатые сроки, ее разделили на два этапа:

1. Сначала в эксплуатацию вводилась глубокая модификация «Куба» – ЗРК «Куб-М3», индекс 9А38. Машина на самоходном шасси с ракетами 9М38 предполагалось ввести в каждую батарею. В ходе работ был создан комплекс с отметкой М4 в названии, который на вооружение приняли в 1978 г.;
2. Второй шаг подразумевал окончательное введение в эксплуатацию комплекса, состав которого включал: командный пункт, станцию обнаружения целей в воздухе, собственно самоходную установку, а также пуско-заряжающую систему и ЗУР (зенитная управляемая ракета).

Конструкторы с задачей справились, и уже в 1977 начались испытания обеих машин. Два года возможности и потенциал систем оценивался на полигоне Эмба, после чего установки начали поступать на вооружение страны.

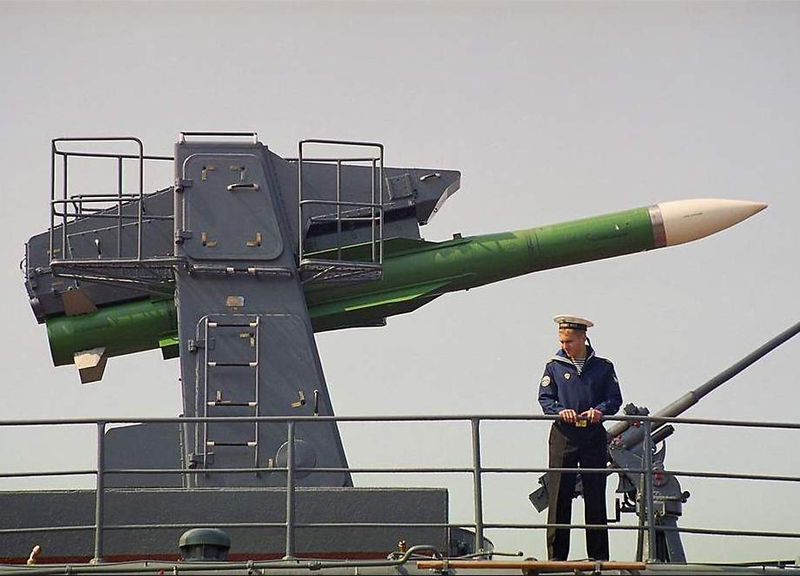

Стоит отметить, что, помимо сухопутной вариации системы, на единой ЗУР создавалась и установка для ВМФ. Гусеничное шасси создавал машиностроительный завод в Мытищах (ММЗ), ракеты разрабатывало бюро Свердловска «Новатор». Станция целеуказания/слежения была сконструирована в НИИИП МРП.

Технические характеристики ЗРК «Бук»

Зона поражения, км: — дальность — высота — параметр	3,32. .35 0,015..20-22 до 22
Вероятность поражения цели — типа истребитель — типа вертолет — типа крылатая ракета	0,8..0,95 0,3..0,6 0,4..0,6
Максимальная скорость целей м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса боевой части, кг	70
Канальность по цели	2
Канальность по ЗУР	3
Время развертывания(свертывания), мин	5
Число ЗУР на боевой машине	4

С конца 70-х годов одним из главных средств войсковой противовоздушной обороны стали зенитные ракетные комплексы серии «Бук».

На сегодняшний день было разработано и принято на вооружение РФ несколько модификаций этой техники. Они успешно используются до настоящего времени и занимают достойное место в вооружении России.

Принцип работы

Характеристики комплекса позволяют эффективно бороться с различными воздушными целями, скорость которых не превышает 830 м/с, осуществляющими маневрирование с перегрузками до 12 единиц. Считалось, что бороться машина сможет даже с баллистическими ракетами «Ланс».

При разработке предполагалось добиться двукратного повышения эффективности работы существующих систем ПВО за счет увеличения канальности при работе с аэродинамическими целями. Необходимой частью работы была автоматизация процессов, начиная с обнаружения потенциального противника и заканчивая его уничтожением.

В каждую батарею полка «Кубов-М3» предполагалось добавить инновационную установку, что при минимальных затратах позволяло увеличить возможности подразделения в разы. Расход средств на модернизацию составил не более 30% от изначальных вложений на формирование, но количество каналов удваивалось (увеличение до 10), количество ЗУР, готовых к выполнению боевых задач возрастало на четверть – до 75.

Стоит отметить, что по итогам испытания систем удалось получить следующие характеристики:

• в автономном режиме самолеты на трехкилометровой высоте удавалось засечь на 65-77 километрах;
• низколетящие цели (30-100 м) удавалось засечь с 32-41 км;
• вертолеты засекались с 21-35 км;
• в централизованном режиме установка разведки/наведения не позволяла в полной мере проявить потенциал комплекса, поэтому самолеты на высоте 3-7 км удавалось обнаружить только на дальности 44 км;
• в аналогичных условиях низколетящие летательные аппараты засекались с 21-28 км.

Обработка целей системой в автономном режиме занимает не более 27 секунд, вероятность поражения цели одним снарядом достигала 70-93 процентов. Одновременно рассматриваемые средства могли уничтожить до шести вражеских объектов. Причем разработанные ракеты способны эффективно работать не только по авиации противника и ударным средствам, но и по надводным и наземным объектам.

Метод наведения комбинированный: при выходе на траекторию полета — инерциальный метод, с командного пункта или самой установки проводится корректировка. На финальном этапе, непосредственно перед уничтожением цели задействуется полуактивный режим с использованием автоматики.

Последние два варианта стало возможным уничтожать благодаря лазерному дальномеру, который появился на войсковой модификации М1-2. Обрабатывать можно объекты с выключенным излучением СВЧ, что положительно сказалось на живучести всей системы, ее скрытности от противника, а также защищенности от помех. На борьбу с помехами направлен режим координатной поддержки, внедренный в указанной модификации.

Эффективность установки в ее высокой мобильности: на развертывание из походного положения в боевое требуется всего 5 минут. Передвигается система на специально разработанных гусеничных шасси, есть варианты с колесной базой. В первом варианте по шоссе и пересеченной местности машина развивает до 65 км/ч, запас топливных баков позволяет пройти маршем до 500 км и еще сохранить необходимый объем для работы в течение двух часов.

Комплекс для слаженной работы оснащается следующими средствами:

• Связь – формируется канал бесперебойного приема/передачи информации;
• Системы ориентирования/навигации, за минимальный срок формируется привязка к местности;
• Оборудование для автономного питания всего комплекса;
• Аппаратура для обеспечения защиты и жизни в условиях применения ядерного или химического оружия.

Для несения боевого дежурства используются автономные системы питания, при необходимости допускается подключение внешних источников. Суммарная продолжительность работы без остановки составляет сутки.

Устройство комплекса ЗРК «Бук»

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Боевые средства комплекса следующие:

1. Один командный пункт, координирующий действия всей группы;
2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Зенитный ракетный комплекс «Бук» использует ракеты 9М317, которые классифицируются как зенитные управляемые. Снаряды обеспечивают уничтожение противника с высокой вероятностью в широком спектре: воздушные цели, надводные и наземные при условии создания плотных помех.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

Модификации комплекса

Авиационная техника противника постоянно совершенствуется. Вводятся новые технологии по противодействию зенитному ракетному вооружению. Поэтому идет модернизация зенитных комплексов. Потенциал, заложенный в базовый комплекс, позволяет проводить работы по улучшению системы.

• ЗРК 9К37М1 «Бук»-М1. После принятия на вооружение базового комплекса сразу же начались работы по его модернизации. 1982 году они завершились успешными пусками. Комплекс поступил на вооружение и получил наименование 9К37М1 с ракетой 9М38М1. По сравнению с первичным вариантом комплекса зона полного поражения значительно увеличилась. Комплекс «Бук»-М1получил возможность определять различные виды летательных средств: самолеты, вертолеты, баллистические ракеты. Улучшено противодействие противоракетам противника. На экспорт данный комплекс поставлялся под наименованием «Ганг».
• ЗРК 9К37М1-2 «Бук»-М1-2. Разработка данного комплекса была завершена к 1997 году. Данный комплекс получил новую управляемую ракету 9М317. Проведено улучшение практически всех средств комплекса. Совокупность новой ракеты и модернизация блоков управления и наведения позволили уничтожать баллистические ракеты типа «Ланс». Также стала возможным поражение надводных объектов на дальностях до 25 км., фронтовых и армейских пунктов управления войсками. Боевой радиус поражения целей увеличен по дальности до 45 км и до 25 км по высоте. Повышена эффективность уничтожения воздушных целей различного характера.
• ЗРК 9К317 «Бук»-М2. Эта система стала результатом глубокой модернизации базового комплекса. Существенно увеличилась зона поражения целей. Увеличилась вероятность поражения винтокрылых машин и ракет до 80%. Из-за развала Советского Союза комплекс «Бук»- М2 в серию не пошел. Сказалось тяжелое материальное положение государства. Через 15 лет проектная документация была доработана под современную базу. В 2008 году он поступил в действующие части Российской армии.
• ЗРК 9К317М «Бук»-М3. Комплекс создавался с 2007 года, на вооружение подразделений противовоздушной обороны Российской армии поступил в 2016 году. Каждая установка несет уже шесть ракет. Они расположены в транспортно-пусковых контейнерах. Ему подвластны все природные стихии. Цели могут поражаться в воздухе, на земле и на воде. Комплекс работает по принципу — сделал пуск и забыл. Ракета сама достанет цель. Новая РЛС наведения и подсвета реализует все возможности комплекса. По оценкам экспертов вероятность уничтожения целей составляет практически 100%. Одна миллионная доля промаха не в счет. Режим боевой работы комплекса основан на принципе полной автономности.
• ЗРК 9К317Э «Бук»-М2Э. Данная система представляет собой зенитный ракетный комплекс «Бук»-М2. Но колесной базой для него было выбрано шасси Минского автомобильного завода МЗКТ-69221. Эта модификация поступает на экспорт в другие страны.
• ЗРК 9К37МБ «Бук»-МБ. Базовый комплекс создавался Советским ВПК. Поэтому он является достоянием всех республик СНГ. Инженеры республики Беларусь проводили самостоятельную модернизацию этой системы. Широкой публике он был представлен в 2005 году в Минске под аббревиатурой 9К37МБ «Бук» -МБ. Комплекс модернизировался в ГНПО «Агат». Обновленная система получила новое радиоэлектронное оборудование. Была улучшена помехоустойчивость. Установлен новый комплекс обмена данными с КП. Улучшена эргономика рабочих мест экипажа.

Боевое применение и итоги

Успешно применялись ЗРК «Бук» при проведении первой Чеченской компании, когда раздолбали малочисленную авиацию мятежной республики. В Абхазо-Грузинском конфликте из ЗРК был сбит самолет командующего ПВО Абхазии. В Южной Осетии ВВС России потеряли четыре самолета. Они были уничтожены огнем «Бука». Даже уничтожение самолета Боинг-777 в воздушном пространстве Украины приписывают этому комплексу.

Система ПВО является одной из главных составляющих дееспособности не только армейских подразделений, но и гражданских объектов.

ЗР комплексы Советского и Российского времени находят применение и в современной действительности.

В местах сосредоточения и на марше колонны бронетехники под прикрытием этих комплексов могут чувствовать себя уверенно. Ни ода ракета, ни одна бомба не должна упасть на расположение. Тем более это не плохой вклад в бюджет государства, так как комплекс востребован на рынке вооружения.

ЗРК Бук — описание, характеристики, конструкция, история создания

Зенитный ракетный комплекс 9К37 «Бук» с конца 70-х годов стоит на вооружении советской армии, а теперь и российской, являясь одним из самых популярных средств противовоздушной обороны.

Несмотря на возраст, многочисленные модернизации данного оружия позволяют оставаться ему эффективным и актуальным даже сегодня.

История создания

13 января 1972 года было решено заменить устаревший ЗРК 2К12 «Куб» новым оружием, использующим унифицированные ракеты вместе с морской системой М-22 «Ураган».

Разработка стартовала в НИИ приборостроения Тихомирова, работы возглавил А.А. Растов. Из-за спешки запланировали сдавать комплекс в эксплуатацию по частям. Сначала появилась самоходная огневая установка 2К12М4 «Куб-М4», использовавшая недавно созданные зенитные ракеты 9М38. Её приняли на вооружение в 1978 году. Главными отличиями от предшественника стали 10 целевых каналов и увеличенные границы высоты и скорости воздушных целей.

Далее стартовало создание полноценного комплекса 9К37 «Бук», в который входили:

• Самоходная огневая установка 9А310;
• зенитные ракеты 9М38;
• станция обнаружения целей 9С18;
• командный пункт 9С470;
• заряжающая установка 9А39.

Созданный зенитный ракетный комплекс попал на испытания в конце 1977 года, окончившиеся в 1979 году поступлением на вооружение.

Особенности

«Бук» оказался способен уничтожать воздушные цели, летящие на высотах от 25 до 18000 метров, находящиеся на удалении от 3 до 25 километров от комплекса с вероятностью 0,6.

Каждая из частей комплекса находилась на стандартизированной гусеничной платформе с высокой проходимостью.

«Бук-М1»

Через небольшой промежуток времени началась модернизация комплекса, завершившаяся созданием нового ЗРК «Бук-М1». Он отличался возросшими зоной и вероятностью поражения, функцией распознания целей и меньшей уязвимостью к противорадиолокационным ракетам.

Предназначен для борьбы со вражескими самолётами, вертолётами, крылатыми ракетами и беспилотниками. Используется для прикрытия различных родов войск или наземных объектов от вражеских массированных авианалётов. Способен работать в условиях, когда противник широко использует радиоэлектронное подавление и при любой погоде.

Устройство

Самоходная огневая установка способна работать одна, при этом её возможности крайне ограничены. Поэтому принято рассматривать комплекс целиком, в полностью боеготовном состоянии для прикрытия площади от воздушных угроз.

Комплекс «Бук-М1» составляют:

• самоходная огневая установка 9А310М1;
• заряжающая установка 9А39М1;
• станция обнаружения целей 9С18;
• командный пункт 9С470М1.

Все зенитные ракетные комплексы построены на гусеничном шасси ГМ-569, которое выбрано из-за таких особенностей как хорошие проходимость и маневренность, что позволяет тратить минимальное количество на развёртывание и приведение в боевое состояние комплекса.

После развёртывания станция обнаружения целей с высокой помехоустойчивостью РЛС 9С18 «Купол» начинает непрерывно сканировать воздушное пространство в сантиметровом диапазоне на расстояние до 120 и дальность до 20 километров.

Также каждая из самоходных огневых установок 9А310 обладает своей радиолокационной станцией, работающей в сантиметровом диапазоне, вычислительной аппаратурой и устройством связи, что позволяет ей самостоятельно сканировать воздушное пространство в поисках цели и передавать информацию на командный пункт.

Сигнал о засечённых целях поступает на командный пункт 9С470, способный одновременно получать и обрабатывать данные о 46 целях. Далее он передаёт до 6 заданий каждой из огневых установок 9А310.

Зенитная ракета 9М38

Разработка началась в 1973 году, а в 1976 году ракета поступила на вооружение советской армии в составе «Бука».

Это твердотопливная одноступенчатая зенитная ракета, рассчитанная на время работы до 15 секунд. Её габариты строго ограничены из-за того, что разработка велась не только для сухопутных комплексов, но и системы М-22 «Ураган» для ВМФ.

Обладает полуактивной головкой самонаведения и несёт осколочно-фугасную боевую часть массой 70кг. Подрыв осуществляется зарядом массой 34 кг на расстоянии 16 метров от цели.

Предназначена для уничтожения высокоманевренных целей, находящихся на удалении от 3500 до 32000 м, высоте от 25 до 20000 м, способна выдерживать перегрузки до 19g.

После пуска курс полёта указывается радиосигналами с огневой установки, при подлёте к цели в дело вступает головка самонаведения.

9К317 «Бук-М2»

К окончанию 1980-х годов появилась модификация, использующая современные ракеты 9М317. Применение данной ракеты должно было заметно увеличить дальность и высоту поражаемых целей, также было запланировано применение усовершенствованного оборудования на всех машинах комплекса.

9М317 получила меньшие крылья, дальность стрельбы достигла 45000 м при высоте 25000. Её взрыватель получил 2 режима, что позволило производить подрыв не только на дистанции от цели, но и при контакте, дав возможность бороться с надводными и наземными противниками.

Самоходная огневая установка 9А317 получила новое оборудование, что сделало возможным одновременное обнаружение 10 целей и атаку сразу 4.

Обновленный командный пункт 9С510 получил возможность сопровождать сразу 60 целей и выдавать 36 целеуказаний одновременно. При этом время от получения информации до передачи на огневые установки не больше 2 секунд.

Станция обнаружения и целеуказания 9С18М1-3 оборудована фазированной антенной решёткой, что позволяет засекать воздушные цели на расстоянии до 160000 м. Устойчива к постановке различных помех противником.

Дополнительно в состав комплекса добавили станцию подсвета и наведения ракет 9С36. Она представляет из себя антенну с фазированной решеткой, поднимаемую выдвижной мачтой на высоту 22 метра, что позволяет улучшить характеристики и обнаруживать цели на расстоянии 120 км. Электронное оборудование 9С36 способно сопровождать 10 целей и отдавать команды на обстрел 4 из них.

Комплексные улучшения комплекса 9К317 «Бук-М2» позволили поднять расстояние перехвата самолётов и вертолётов до 50000 м, высоту до 25000 м.

Дальность перехвата ракет возросла до 20000 м., а высота – до 16000. Также возможно применение против наземных и надводных целей.

Плачевная экономика страны в начале 90-х не позволила взять на вооружение новинку, армия ограничилась компромиссным комплексом «Бук-М1-2».

Лишь в 2008 году 9К317 «Бук-М2» поступил на вооружение российской армии, будучи доработанным для соответствия нашему времени.

ЗРК «Бук-М1-2 Урал»

Как уже говорилось, самая современная на то время модификация не была принята на вооружение, поэтому армия ограничилась упрощённым вариантом «Урал». Разработка стартовала в 1992 году и закончилась в 1998 году принятием ЗРК «Бук-М1-2» на вооружение нашей армии.

В состав комплекса входят:

• самоходная огневая установка 9А310М1-2;
• станция обнаружения целей 9С18М1;
• командный пункт 9С470;
• заряжающая установка 9А38М1.

Для увеличения скрытности и маскировки, а также увеличения возможностей, 9А310М1-2 оборудовали телевизионно-оптическим визиром и лазерным дальномером, что сделало возможным пассивное пеленгование цели.

ЗРК «Бук-М2Э»

Экспортная модификация «Бук-М2», отличающаяся усовершенствованным электронным цифровым оборудованием. Современное оборудование работает не только в боевом, но и в тренировочном режиме, что позволяет осуществлять подготовку солдат.

Возможно использование привычного гусеничного шасси или колесного МЗКТ-6922, что позволяет заказчику выбрать более подходящий для себя вариант.

ЗРК «Бук-М3»

О разработке новой модификации ЗРК стало известно не так давно. Планируется полная замена устаревшей электроники на современное цифровое оборудование, замена ракеты на современную 9М317М, запускаемую из контейнера и обладающая более высокими характеристиками.

Точные характеристики сегодня не называются, но можно назвать приблизительные. На самоходной огневой установке находится 6 контейнеров с готовыми к пуску ракетами внутри.

Предполагаемая дальность поражения целей до 75000 м., вероятность на уровне 0,96.

Боевое применение

Зенитный ракетный комплекс Бук стоит на вооружении 9 стран, включая Россию.

За исключением первой чеченской войны, где комплексы применялись российской армией, другие эпизоды сложно назвать успешными для России. Во время Грузино-абхазского конфликта был ошибочно уничтожен самолёт командующего ПВО Абхазии.

В Южной Осетии российские ВВС потеряли 4 самолёта из-за огня «Бук-М1», кроме того, в 2014 году над Украиной был уничтожен Boeing 777, и это событие часть источников привязывают к использованию «Бука».

БУК-М3 » МРОО «Вымпел-В»

Бук-М3 — это высокомобильный многофункциональный зенитно-ракетный комплекс средней дальности.

Бук-М3 предназначен для уничтожения ЛА всех типов во всех диапазонах их практического применения, обстрела радиоконтрастных наземных целей и поражения надводных целей в условиях интенсивного противодействия, как огневого, так и радиоэлектронного.

Состав комплекса «Бук-М3»:

— пункт боевого управления (ПБУ) 9С510М

— радиолокационная станция обнаружения целей 9С18М3
— до шести автономных самоходных огневых установок (СОУ) 9А317М или РЛС подсвета и наведения (РПН) 9С36М в любом сочетании
— до двенадцати пусковых установок (ПУ) 9А316М
— транспортно-заряжающие машины (ТЗМ) 9Т243М

Пункт боевого управления 9С510М обеспечивает одновременную обработку информации о воздушной обстановке по данным собственных средств обнаружения целей и по данным от вышестоящих командных пунктов и придаваемых средств разведки. Количество выдаваемых целеуказаний до 36. Выполнен на шасси ГМ-5969.

Автономная СОУ 9А317М осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы. СОУ оснащена: многоканальной станцией подсвета и наведения, цифровым бортовым вычислителем, системой телекодовой связи, комплектом стартовой автоматики и стрелой для шести транспортно-пусковых контейнеров с зенитными ракетами 9М317М. Установка выполнена на унифицированном шасси ГМ-5969, обладающем повышенной грузоподъемностью и проходимостью.

Станция подсвета и наведения СОУ аналогична по конструкции РПН 9С36М и оснащена фазированной антенной решеткой с электронным сканированием луча. Дальность работы станции — до 120км по целям с ЭПР 1-2м². Зона обнаружения целей: по азимуту – ±45°, по углу места до  +70°, после завязки трассы целей секторы обзора возрастают до ±60° по азимуту и до +85° по углу места. СОУ 9А317М способна автономно либо по данным, полученным с ПБУ 9С510М, поражать одновременно до шести целей.

Для повышения помехозащищенности комплекса в условиях противодействия со стороны средств радиоэлектронной борьбы противника, в систему управления огнем СОУ 9А317М включен круглосуточный оптико-электронный комплекс на базе субматричного тепловизионного и ПЗС–матричного телевизионного каналов.

Каждой СОУ 9А317М может придаваться одна ПУ 9А316М, РПН 9С36М — две ПУ 9А316М.

Зенитная управляемая ракета 9М317М представляет собой одноступенчатую твёрдотопливную ракету, выполненную по нормальной аэродинамической схеме. По сравнению с 9М317 новая ракета оснащена более мощным двухрежимным двигателем с увеличенным временем работы. За счет этого дальность полета 9М317М составила 70км, высота поражения цели — 35км, скорость полета — 1550м/с. Дальность перехвата высосокоскоростных воздушных целей вдогон увеличилась до 30 км.

Пусковая установка 9А316М выполнена на шасси ГМ-5969 и имеет две стрелы для установки 12 ТПК с ракетами.

При работе на боевой позиции к гидросистеме ПУ последовательно подключаются гидроцилиндры, обеспечивающие установку каждой из стрел с ТПК под требуемым углом к горизонту. Поскольку в каждый момент времени гидронасос установки работает на перемещение только одной стрелы с 6 ТПК, нагрузки на гидросистему снижаются вдвое, что позволило разместить на ПУ 9А316М увеличенный боекомплект.

После запуска всех двенадцати ракет ПУ перемещается на позицию техобслуживания. Снаряжение установки осуществляется в следующем порядке. Первые шесть контейнеров с ракетами устанавливаются на стрелы (по три на каждую стрелу) и закрепляются специальными штыревыми фиксаторами. Вторые шесть контейнеров крепятся непосредственно на контейнеры нижнего яруса и также закрепляются фиксаторами.

РПН 9С36М с поднимающимся на высоту до 22м антенным постом обеспечивает поражение целей, летящих на малых и предельно малых высотах, в условиях лесистой и пересеченной местности. Поднимающийся антенный пост обеспечивает расширение радиогоризонта на предельно малых высотах почти в три раза, что позволяет обнаружить крылатые ракеты, выполняющие полет на высоте 5м, на дальности до 70км.  РПН 9С36М по конструкции аналогична станции подсвета и наведения СОУ 9А317М.

По сравнению с ЗРК «Бук-М2» в 1,5 раза увеличены: возимый боекомплект, зоны поражения, количество одновременно обстреливаемых целей. Повышены помехозащищенность и живучесть комплекса, а также его эксплуатационные характеристики. В полной комплектации комплекс обеспечивает одновременный обстрел до 36 воздушных целей, летящих с любых направлений.

Характеристики Бук-М3:

Дальность поражения цели, км	2,5-70
Высота поражения цели, км	0,015-35
Максимальная скорость цели, м/с	3000
Число целевых каналов дивизиона	36
ЗУР 9М317М
Габариты, мм :             — длина             — максимальный диаметр корпуса             — размах рулей	5180 360 820
Стартовая масса, кг	581
Масса в ТПК , кг	1040
Масса боевой части , кг	62
Максимальная скорость ЗУР, м/с	1550
Максимальная располагаемая перегрузка, g	24

самоходный ЗРК «Бук».

Характеристики ЗРК «Бук», КП

Сегодня мы познакомимся с зенитно-ракетным комплексом «Бук», который считается одним из лучших представителей своего класса на мировой арене. Машина способна уничтожать вражеские самолеты и ракеты, корабли и строения. Рассмотрим также варианты исполнения и отличия модификаций.

Что такое ЗРК (зенитно-ракетный комплекс) «Бук»

Рассматриваемая машина (войсковой зенитно-ракетный комплекс «Бук») по индексу ГРАУ имеет обозначение 9К37, а специалистам НАТО и США известна как SA-11 Gadfly. Техника классифицируется как зенитный комплекс на самоходном шасси. Ракеты используются для поражения целей. Комплекс предназначен для поражения самолетов противника, а также других аэродинамических целей на малых и средних высотах, в пределах 30-18000 метров. При создании предполагалось эффективно бороться с маневрирующими объектами, способными обеспечить интенсивное радиопротиводействие.

История создания ЗРК «Бук»

Работы по созданию машины начались в январе 1972 года72, начало дано постановлением правительства СССР. Предполагалось, что новый автомобиль заменит на посту своего предшественника Куб. Разработчиком системы выступил Тихомировский научно-исследовательский институт приборостроения, которым в то время руководил А.А. Растов. Примечательно, что новая машина должна была быть принята на вооружение армией буквально через три года после начала разработки, что значительно усложнило задачу конструкторам.

Для возможности выполнения работ в столь сжатые сроки, они были разделены на два этапа:

1. Сначала в эксплуатацию была введена глубокая модификация «Куба» — ЗРК Куб-М3, индекс 9А38. В каждую батарею предполагалось ввести машину на самоходном шасси с ракетами 9М38. В ходе работ был создан комплекс с пометкой М4 в названии, принятый на вооружение в 1978 г.;
2. Второй этап подразумевал окончательную сдачу комплекса, в состав которого входили: командный пункт, станция обнаружения целей в воздухе, сама самоходная установка, а также пуско-заряжающая система и система ПРО (противо- авиационная управляемая ракета).

Конструкторы справились с задачей, и уже в 1977 году начались испытания обеих машин. В течение двух лет возможности и потенциал систем оценивались на Эмбинском полигоне, после чего установки начали поступать на вооружение страны.

Стоит отметить, что помимо сухопутной вариации системы, на единой системе ПРО также была создана установка для ВМФ. Гусеничное шасси создано Мытищинским машиностроительным заводом (ММЗ), ракеты разработаны свердловским бюро «Новатор». Станция целеуказания/сопровождения разработана в НИИИП МРП.

Принцип работы ракетного комплекса «Бук»

Характеристики комплекса позволяют эффективно бороться с различными воздушными целями, скорость которых не превышает 830 м/с, маневрируя с перегрузками до 12 ед. Считалось, что машина сможет бороться даже с баллистическими ракетами Lance.

При разработке предполагалось добиться двукратного увеличения эффективности работы существующих систем ПВО за счет увеличения канализации при работе с аэродинамическими целями. Необходимой частью работы стала автоматизация процессов, начиная с обнаружения вероятного противника и заканчивая его уничтожением.

В каждую батарею полка Кубов-М3 предполагалось добавить инновационную установку, которая при минимальных затратах позволяла увеличить возможности части в разы. Затраты средств на модернизацию составили не более 30% от первоначальных вложений в формирование, но количество каналов удвоилось (до 10), количество готовых к боевым вылетам ракет увеличилось на четверть — до 75.

Стоит отметить, что по результатам испытаний систем удалось получить следующие характеристики:

• в автономном режиме самолеты на трехкилометровой высоте обнаруживались на 65-77 километрах;
• низколетящих целей (30-100 м) могли быть обнаружены с 32-41 км;
• вертолетов замечено с 21-35 км;
• в централизованном режиме установка разведки/наведения не позволяла полностью проявить весь потенциал комплекса, поэтому самолеты на высоте 3-7 км могли быть обнаружены только на расстоянии 44 км;
• в аналогичных условиях низколетящие самолеты были замечены с 21-28 км.

Обработка целей системой в автономном режиме занимает не более 27 секунд, вероятность поражения цели одним снарядом достигала 70-93 процентов. Одновременно рассматриваемые средства могли уничтожить до шести объектов противника. При этом разрабатываемые ракеты способны эффективно работать не только по авиации и ударным средствам противника, но и по надводным и наземным целям.

Метод наведения комбинированный: при выходе на траекторию полета — инерциальный метод, корректировка производится с командного пункта или самой установки. На завершающем этапе, непосредственно перед поражением цели, с помощью автоматики включается полуактивный режим.

Последние два варианта стало возможным уничтожить благодаря лазерному дальномеру, появившемуся на военной модификации М1-2. Возможна обработка объектов с отключенным микроволновым излучением, что положительно сказалось на живучести всей системы, ее скрытности от противника, а также защищенности от помех. Введенный в указанной модификации режим координатного обеспечения направлен на борьбу с помехами.

Эффективность установки в ее высокой мобильности: для развертывания из походного положения в боевое требуется всего 5 минут. Система передвигается на специально разработанном гусеничном шасси, есть варианты с колесной базой. В первом варианте машина развивает скорость до 65 км/ч по шоссе и пересеченной местности, запас топливных баков позволяет совершать марш до 500 км и при этом сохранять необходимый объем для работы в течение двух часов.

Комплекс для согласованной работы оснащен следующими средствами:

• Связь — формируется канал бесперебойного приема/передачи информации;
• Системы ориентирования/навигации, за минимальный промежуток времени формируется привязка к местности;
• Оборудование для автономного электроснабжения всего комплекса;
• Оборудование для обеспечения защиты и жизнедеятельности в условиях применения ядерного или химического оружия.

Для боевого дежурства используются автономные системы питания, при необходимости допускается подключение внешних источников. Общая продолжительность работы без остановки — сутки.

Устройство комплекса 9К37

Для обеспечения работоспособности комплекса в его состав входят четыре типа машин. Имеются приданные технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установки оснащались колесным приводом.

Боевые средства комплекса:

1. Один командный пункт, координирующий действия всей группы;
2. Станция обнаружения целей, которая не только идентифицирует вероятного противника, но и определяет его принадлежность и передает полученные данные на командный пункт;
3. Самоходная огневая установка, обеспечивающая поражение противника на определенном участке в стационарном положении или автономно. В ходе работы осуществляет обнаружение целей, определение принадлежности угрозы, ее захват и обстрел;
4. Пусковая установка-заряжающая, способная производить пуск снарядов, а также заряжать дополнительные возимые боеприпасы. Машины этого типа входят в строй из расчета 3-2 ПДД.

Зенитный ракетный комплекс «Бук» использует ракеты 9М317, которые относятся к категории зенитных управляемых ракет. Снаряды обеспечивают поражение противника с высокой вероятностью в широком диапазоне: воздушных целей, надводных и наземных целей при условии создания плотных помех.

Командный пункт обозначен индексом 9С470, способен поддерживать связь одновременно с шестью установками, одной системой обнаружения целей и получать задания от вышестоящего командования.

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Он способен обнаружить вероятного противника за 160 км, обзор пространства осуществляется в штатном или секторном режиме.

Модификации комплекса «Бук»

С модернизацией авиации и средств защиты от ПВО комплекс был модернизирован для повышения эффективности и скорости. Параллельно совершенствовались собственные средства защиты системы, что позволило повысить живучесть в боевых условиях. Рассмотрим модификации «Бука».

ЗРК «Бук-М1» (9К37М1)

Модернизация комплекса началась практически сразу после принятия на вооружение. В 1982 году на вооружение поступила усовершенствованная версия машины с индексом 9К37 М1, использующая ракету 9М38М1. Методика отличалась от базового исполнения следующими аспектами:

1. Значительно расширена зона поражения;
2. Стало возможным различать баллистические ракеты, самолеты и вертолеты;
3. Улучшено противодействие ПРО противника.

ЗРК «Бук-М1-2» (9К37М1-2)

К 1997 году появилась следующая модификация ЗРК «Бук» — индекс 9К37М1-2 с новой управляемой ракетой 9М317. Нововведения коснулись практически всех аспектов системы, что позволило поражать ракеты класса «Лэнс». Радиус поражения увеличился до 45 км по горизонту и до 25 км по высоте.

ЗРК «Бук-М2» (9К317)

9К317 — результат глубокой модернизации базовой установки, которая стала намного эффективнее по всем параметрам, в частности, вероятность поражения самолетов противника достигла 80 процентов. Распад Союза исключил серийное производство, но в 2008 году машина все же поступила в Вооруженные Силы.

ЗРК «Бук-М3» (9К317М)

Новинка 2016 года — «Бук М3» получил более высокие характеристики, разрабатывается с 2007 года. Теперь на борту 6 ракет в закрытых контейнерах, работает автоматически, после пуска снаряд достигает цели самостоятельно, а вероятность поражения противника почти стопроцентная, за исключением миллионного шанса промаха.

ЗРК Бук-М2Э (9К317Э)

Экспортный вариант — модификация М2 на шасси Минского АЗ.

ЗРК Бук-МБ (9К37МБ)

Данный вариант является базовым, разработанным военно-промышленным комплексом Советского Союза. Представлен белорусскими инженерами в 2005 году. Улучшено радиоэлектронное оснащение, помехозащищенность и эргономика рабочих мест расчетов.

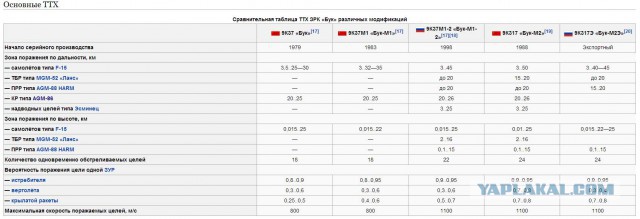

Тактико-технические характеристики

Учитывая масштаб модернизации и обилие модификаций, каждая модель имеет свои ТТХ. наглядно демонстрирует боевую эффективность вероятность поражения различных целей:

Зенитный ракетный комплекс «Бук-М1»

Зенитный ракетный комплекс «Бук-М1-2»

Параметр:	Значение:
Самолет	3-45
	не более 20
крылатая ракета	Не более 26
Корабль	Не более 25
Высота поражения цели, км
Самолет	0,015-22
«Лэнс»	2-16
Самолет	90-95
Вертолет	30-60
крылатая ракета	50-70
	22
	1100

Зенитно-ракетный комплекс Бук-М2

Параметр:	Значение:
Дальность поражения противника, км
Самолет	3-50
Баллистическая ракета класса Lance	не более 20
крылатая ракета	Не более 26
Корабль	Не более 25
Высота поражения цели, км
Самолет	0,01-25
«Лэнс»	2-16
Вероятность поражения противника одной ракетой, %
Самолет	90-95
Вертолет	70-80
крылатая ракета	70-80
Количество одновременно обстреливаемых мишеней, шт.	24
Максимальная скорость обстреливаемого объекта, м/с	1100

Зенитный ракетный комплекс Бук-М3

Параметр:	Значение:
Дальность поражения противника, км
Самолет	2-70
Баллистическая ракета класса Lance	2-70
крылатая ракета	2-70
Корабль	2-70
Высота поражения цели, км
Самолет	0,015-35
«Лэнс»	0,015-35
Вероятность поражения противника одной ракетой, %
Самолет	99
Количество одновременно обстреливаемых мишеней, шт.	36
Максимальная скорость обстреливаемого объекта, м/с	3000

Боевое применение

За долгую историю боевого дежурства в разных странах ракетный комплекс «Бук» успел повоевать. Однако ряд эпизодов его использования создают противоречивую картину относительно его возможностей:

1. В ходе грузино-абхазского конфликта был уничтожен штурмовик Л-39 Абхазии, что привело к гибели командующего ПВО государства. По мнению экспертов, инцидент произошел из-за неправильной идентификации цели российской установкой;
2. Дивизион этих машин участвовал в первой чеченской войне, что позволило оценить их возможности в реальных условиях;
3. Грузино-югоосетинский конфликт 2008 года запомнился официальным признанием российской стороной потери четырех самолетов: Ту-22М и трех Су-25. По достоверной информации, все они стали жертвами автомобилей «Бук-М1», которые использовались украинской дивизией в Грузии;
4. Что касается спорных случаев, то первый – это уничтожение Боинга 777 на востоке Донецкой области. В 2014 году автомобиль гражданской авиации был уничтожен, по официальным данным международной комиссии, комплексом «Бук». Однако относительно принадлежности ЗРК мнения расходятся. Украинская сторона утверждает, что система контролировалась 53-й бригадой ПВО России, однако достоверных подтверждений этому нет. Стоит ли верить обвиняющей стороне?
5. Также противоречивая информация поступает из Сирии, где в 2018 году использовались многие ЗРК российского производства, в том числе и рассматриваемые машины. Минобороны России сообщает о 29 пусках ракет «Буком», из них только о пяти промахах. США сообщают, что ни одна из выпущенных ракет не поразила цели. Кому верить?

Несмотря на провокации и дезинформацию, комплекс «Бук» является достойным противником для любых современных вертолетов/самолетов, что доказано на практике. Комплекс используется не только Россией, но и в составе строевых частей Беларуси, Азербайджана, Венесуэлы, Грузии, Египта, Казахстана, Кипра, Сирии, Украины.

Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Военный ЗРК «Бук» (9К37) предназначался для борьбы с аэродинамическими целями, летящими со скоростью до 830 м/с, на средних и малых высотах, маневрирующими с перегрузками до 10-12 единиц, на дальностях до 30 км , а в перспективе — баллистическими ракетами «Лэнс».

Разработка начата согласно Постановлению ЦК КПСС и Совета Министров СССР от 13.01.1972 и предусматривал использование кооперации разработчиков и производителей, по основному составу соответствующей ранее задействованному при создании ЗРК «Куб». При этом определена разработка ЗРК М-22 «Ураган» для ВМФ с использованием единого ракетного комплекса с комплексом «Бук».

Разработчики комплекса и его систем

Разработчик ЗРК «Бук» в целом определен НИИ приборостроения (НИИП) Научно-конструкторского объединения (НПО) «Фазотрон» (генеральный директор В.С. Гришин ) МРП (бывшее ОКБ-15 ГКАТ). А.А. Растов был назначен главным конструктором 9-гоКомплекс К37 в целом, Г.Н. Валаев (затем — В.И. Сокиран) командного пункта (КП) 9С470, В.В. полуактивная доплеровская головка самонаведения 9Э50 для ракет — И.Г. Акопян.

Пусково-заряжающие установки (ПЗУ) 9А39 созданы в Конструкторском бюро машиностроения (МКБ) «Старт» МАП (бывшее СКБ-203 ГКАТ) под руководством А. И. Яскин. Унифицированные гусеничные шасси для боевых машин комплекса были созданы в ОКБ-40 Мытищинского машиностроительного завода (ММЗ) Министерства транспортного машиностроения коллективом под руководством Н.А.Астрова. разработка ракеты 9М38 поручил Свердловскому конструкторскому бюро машиностроения (СМКБ) «Новатор» МАП (бывшее ОКБ-8), возглавляемому Л.В. Люльева, отказавшись от привлечения КБ завода № 134, ранее разработавшего ЗУР для комплекса «Куб». Станция обнаружения и целеуказания (СОЦ) 9С18 («Купол») разработана в НИИ измерительных приборов (НИИИП) МРП под руководством главного конструктора А.П. Ветошко (затем — Ю.П. Щекотова).

Завершение разработки средств комплекса предусматривалось во II квартале. 1975

ЗРК «Бук-1» (9К37-1)

Однако для скорейшего усиления ПВО главной ударной группировки Сухопутных войск — танковых дивизий — с повышением боевых возможностей Куб зенитно-ракетных полков включали в состав этих дивизионов путем дублирования канала по целям (и обеспечения по возможности полной автономности этих каналов в процессе работы от обнаружения до поражения цели). Постановлением ЦК КПСС и Совета Министров СССР от 22 мая 19 г.В приказе № 74 было приказано осуществить создание ЗРК «Бук» в два этапа. Первоначально предлагалось разработать ударными темпами систему ПРО и самоходную огневую установку ЗРК «Бук», способную запускать из комплекса «Куб-М3» как ракеты 9М38, так и 3М9М3. На этой основе с использованием других средств комплекса «Куб-М3» планировалось создать ЗРК «Бук-1» (9К37-1), обеспечив его допуск к совместным испытаниям в сентябре 1974 года при сохранении ранее установленных объемов и сроков работ по комплексу «Бук» в полном порядке.

Для ЗРК «Бук-1» каждой из пяти зенитно-ракетных батарей полка «Куб-М3» предусматривалось, кроме одной самоходной установки разведки и наведения и четырех самоходных пусковых установок, иметь по одной самоходная огневая установка 9А38 из состава ЗРК «Бук». Так, за счет применения в зенитно-ракетном полку «Куб-МЗ» самоходной огневой установки стоимостью около 30% от стоимости всех остальных средств батареи количество целевых каналов увеличилось с 5 до 10, а количество боеготовых ракет — с 60 до 75.

В период с августа 1975 года по октябрь 1976 года ЗРК «Бук-1» в составе самоходной системы разведки и наведения 1С91М3, самоходной огневой установки 9А38, самоходных пусковых установок 2П25М3, ракет 3М9М2 и 9М38 системы защиты, а также машина технического обслуживания (МТО) 9В881 прошли государственные испытания на Эмбинском полигоне (начальник полигона Б.И. Ващенко) под руководством комиссии во главе с П.С. Бимбаш.

В результате испытаний дальность обнаружения самоходной системы стрельбы РЛС самолета в автономном режиме была получена от 65 до 77 км на высотах более 3000 м, которая на малых высотах (30-100 м) уменьшалась до 32-41 км. Вертолеты на малых высотах обнаруживались на расстоянии 21-35 км. В централизованном режиме работы в связи с ограниченными возможностями 1С9Самоходной системой разведки и наведения 1М2, производящей целеуказание, дальность обнаружения самолетов была снижена до 44 км по целям на высотах 3000-7000 м и до 21-28 км на малых высотах.

Время работы самоходной огневой установки в автономном режиме (от обнаружения цели до пуска ракет) составляло 24-27 секунд. Время зарядки и разрядки трех ракет 3М9М3 или 9М38 составляло около 9 минут.

При стрельбе ЗУР 9М38 поражение самолетов, летящих на высотах более 3 км, обеспечивалось на дальности от 3,4 до 20,5 км, а на высоте 3,1 м — от 5 до 15,4 км. Зона поражения по высоте составляла от 30 м до 14 км, по курсовому параметру — 18 км. Вероятность поражения самолета одним 9Ракета М38 была 0,70-0,93.

Комплекс принят на вооружение в 1978 году. В связи с тем, что самоходная огневая установка 9А38 и ЗУР 9М38 являлись средствами, лишь дополняющими средства ЗРК «Куб-МЗ», комплекс получил наименование «Куб-М4» (2К12М4) .

Появившиеся в Войсках ПВО Сухопутных войск комплексы «Куб-М4» позволили значительно повысить эффективность противовоздушной обороны танковых дивизий Сухопутных войск Советской Армии.

SOC: /
Гусеничное шасси: / ММЗ
Колесное шасси: МЗКТ

Главный конструктор Растов А.А.
Матяшев В. В.
Пигин Е.А. Годы разработки с по Начало испытаний Принятие 1979 (9К37)
(9К37М1)
(9К317)
(9К37М1-2) Производитель Ракета: /ДНПП
КП, СОУ, СОЦ: /ЮМЗ
ПЗУ: /ЗиК
Диски: /ЛЗШМ Годы выпуска с 1979 года Стоимость единицы 250 тысяч долларов Годы эксплуатации с 1979 года Основные операторы Армия СССР
Армия России
Армия Белоруссии
Армия Украины Другие операторы базовая модель 2К12 «Куб» Модификации 9К37-1 «Бук-1» (2К12М4 «Куб-М4»)
9К37М1 «Бук-М1»
9К37М1-2 «Бук-М1-2»
9К317М2Э «Бук-М2Э»
9К317 Бук-М2
9К317М «Бук -М3″
9К317ЭК «Бук-М2ЭК» Медиафайлы на Викискладе

История создания

Состав комплекса 9К37 «Бук»

Состав комплекса 9К37 «Бук-М1»

Состав комплекса 9К37 «Бук-М1-2»

Состав комплекса 9К37 «Бук-М2»

Модификации

Бук-М1

Сразу после принятия на вооружение ЗРК 9К37, по постановлению ЦК ВКП(б) КПСС и Совета Министров СССР в 1979 году начались работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом значительно увеличилась зона поражения, вероятность поражения крылатыми ракетами КРВБ составила не менее 40%, вертолеты HughCobra сбиты с вероятностью от 60 до 70%, зависшие вертолеты на дальностях от 3,5 до 10 км можно поразить с вероятностью от 30 до 40%. Введена возможность распознавания трех классов целей: самолет, вертолет, баллистическая ракета. Технические и организационные мероприятия по эффективному противодействию противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» полностью взаимозаменяемы с элементами комплекса базовой модификации. В 1983 комплекс принят на вооружение. За границу поставлялся под названием «Ганг».

9К37М1-2 «Бук-М1-2»

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 начались работы по созданию глубоко модифицированного варианта, способного вести огонь по 24 целям . По сравнению с предыдущими модификациями зона поражения самолетов F-15 увеличена до 50 км, вероятность поражения крылатых ракет КРВБ на дальности до 26 км составляет от 70 до 80%, а вертолеты могут быть поражены с вероятностью от 70 до 80%. Максимальная скорость обстреливаемых целей составляет 1100 м/с навстречу и 300-400 м/с вдогон. Комплекс может быть развернут за 5 минут, скорострельность — 4 секунды, время реакции — 10 секунд. В 1988 комплекс был принят на вооружение ПВО СВ. В связи с распадом СССР и тяжелым экономическим положением в России серийное производство комплекса не было развернуто. Спустя 15 лет документация на комплекс была доработана для серийного производства современной элементной базы. С 2008 года комплекс поступил в войска Российской Федерации.

«Бук-М2Э» способен эффективно уничтожать цели с эффективной площадью рассеяния (ЭПР) до 0,05 м² с вероятностью поражения 0,6-0,7, время смены позиции после развертывания (5 минут) составляет всего 20 секунд

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150–200 километров. .

9К317М «Бук-М3»

Комплекс создан на новой элементной базе с той же модернизированной ракетой и значительно улучшенными возможностями.

Принятие на вооружение комплекса «Бук-М3» планируется до конца 2015 года.

9К317ЭК «Бук-М2ЭК»

Экспортный вариант комплекса «Бук-М2», размещаемый на МЗКТ-69221 колесный трактор.

3К90 М-22 «Ураган»

Морской вариант комплекса «Бук» (по классификации НАТО — SA-N-7). Экспортный вариант — «Штиль».

9К37МБ «Бук-МБ»

Основные ТТХ

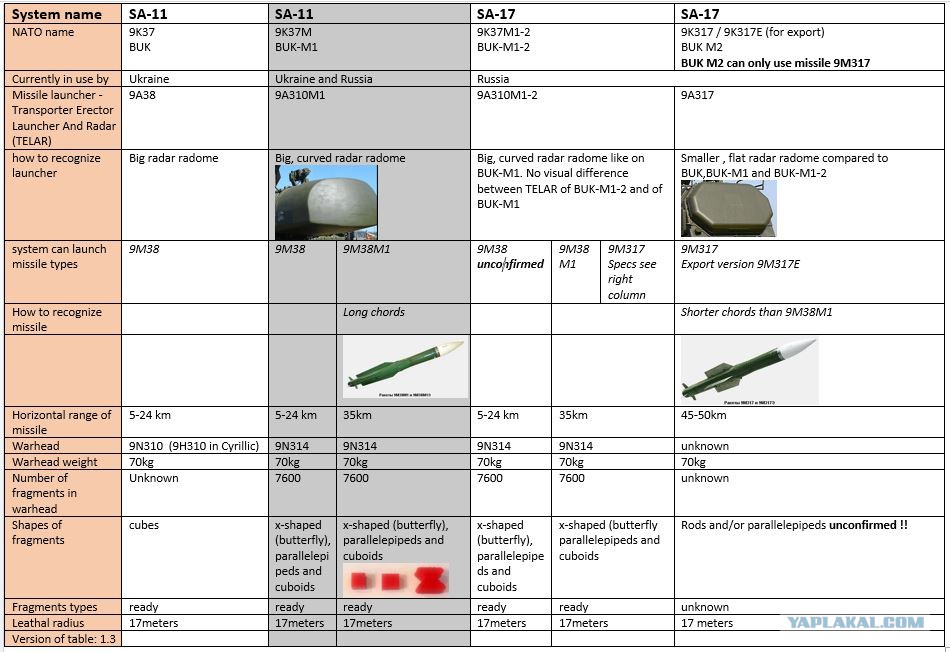

Сравнительная таблица ТТХ ЗРК «Бук» различных модификаций

	9К37 «Бук»	9К37М1 «Бук-М1»	9К37М1-2 «Бук-М1-2»	9К317 «Бук-М2»	9К317Э «Бук-М2Э»	9К317М «Бук-М3»
Начало серийного производства	1979 г.	1983	1998 г.	2008 г.	Экспорт	2016
Дальность поражения, км
— самолет типа F-15	3,5. .25-30	3..32-35	3..45	3..50	3..40-45	2,5..70
— ТБР типа МГМ-52 «Ланс»	—	—	до 20	15..20	до 20
— ПРР типа АГМ-88 ВРЕД	—	—	до 20	до 20	15..20
— КР типа АГМ-86	20..25	20..25	20..26	20..26
— надводные цели типа эсминец	—	—	3..25	3..25
Площадь поражения по высоте, км
— самолет типа F-15	0,015..25	0,015..22	0,015..25	0,01..25	0,015..22-25	0,015..35
— ТБР типа МГМ-52 «Ланс»	—	—	2. .16	2..16
— ПРР типа АГМ-88 ВРЕД	—	—	0,1..15	0,1..15	0,1..15
Количество одновременно обстреливаемых целей	18	18	22	24	24	36*
Вероятность поражения цели одной ракетой
— истребитель	0,8..0,9	0,8..0,95	0,9..0,95	0,9..0,95	0,9..0,95	0,9999 [ ]
— вертолет	0,3..0,6	0,3..0,6	0,3..0,6	0,7..0,8	0,3..0,4
— крылатая ракета	0,25..0,5	0,4..0,6	0,5..0,7	0,7..0,8	0,7..0,8
Максимальная скорость поражаемых целей, м/с	800	800	1100	1100	1100	3000

В эксплуатации

• — 12 аккумуляторов, по состоянию на 2016 год.
• Азербайджан — 18 ЗРК «Бук-М1» (3 дивизиона) поставлено в 2012 году; В 2013 г. поставлено 1 ЗРК 9К317 или 9К37МБ и 100 ЗРК 9М317
• Венесуэла — В 2013 году из России поставлено 3 комплекса 9К317ЭК «Бук-М2ЭК» и 60 ракет 9М317.
• — 1-2 дивизиона ЗРК «Бук-М1», по состоянию на 2016 г.
• — более 40 единиц ЗРК 9К37 за 2016 г. 1 ЗРК 9К37М1-2 «Бук-М1-2» и 100 ЗРК 9М317 поставлены в 2007 г. из России, поставлен еще один ЗРК 9К317 «Бук-М2» (или модернизирован из ранее поставлен ЗРК «Бук-М2 М1-2») из России в 2014 г.
• Казахстан- от 2 до 5 ЗРК «Бук-М1-2»
• Кипр
• — от 6 до 20 ЗРК «Бук-М1» и «Бук-М2» с ракетами 9М317 по разным данным. По данным The Military Balance, по состоянию на 2013 год в Сирии находилось 20 ЗРК «Бук». По данным Центра анализа мировой торговли оружием, в 2008 году из России было поставлено всего 18 комплексов «Бук-М2Э». По контракту между Россией и Сирией планировалась поставка 8 комплексов «Бук-М2Э» и 160 ракет 9М317, которые были переданы сирийской стороне в период с 2010 по 2013 г.
• — 72 ЗРК «Бук-М1», по состоянию на 2016 г.

Бывший в эксплуатации

Потенциальные эксплуатанты

• Мьянма — по состоянию на 2007 год велись переговоры с Рособоронэкспортом о поставке ЗРК «Бук-М1-2».
• Саудовская Аравия — по состоянию на 2007 год сообщалось о возможности заключения контракта в 2008 году на поставку ЗРК на сумму 500 млн долларов.
• Северная Корея. По состоянию на 2013 г. может быть в наличии.

Боевое применение

Примечания

1. SA-11 Овод (9К37 Бук-1М) (английский) OnWar.com
2. , Зенитные ракетные комплексы, стр. 236, 237
3. Пусковое оружие. 60 лет трудовой и воинской славы, стр. 49-53
4. Василий Н.Я., Гуринович А.Л. , Зенитно-ракетные комплексы, стр. 247, 248
5. Зенитный ракетный комплекс Бук-М1-2 (Урал) (бессрочный) . Ракетная техника. Проверено 13 февраля 2012 г.

Предназначен для защиты наземных объектов и войск от ударов с воздуха, в том числе от крылатых ракет. ЗРК известен в международной индексации как 9К317. По американской классификации комплекс имеет обозначение SA-17 Grizzly или просто «Гризли-17».

История создания

Изначально велись споры о развитии только проекта 9К37, но со временем военными инженерами были предложены более мощные модификации. Их целью было поражение до 24 объектов одновременно. Стартовал проект «Бук М2» (фото комплекса можно увидеть в этой статье). За первый год разработки российским конструкторам удалось добиться потрясающих результатов. Некогда неуязвимый самолет F-15 стал легкой мишенью для 9К317 даже на расстоянии 40 км. Дальность поражения крылатых ракет увеличилась до 26 км.

Одним из основных преимуществ комплекса было время его развертывания и обстрела. Первый показатель составлял всего 5 минут, а скорострельность 4 секунды на 1 снаряд при скорости до 1100 м/с. Такой комплекс сразу же был принят на вооружение Советского Союза. Однако с начала 1990-х годов массовое производство было остановлено из-за сложной экономической ситуации в стране после того, как в 2008 году ЗРК пополнил ряды ПВО России.

Особенности разработки

Комплекс «Бук М2» — высокомобильный и многофункциональный ЗРК со средней дальностью поражения. Предназначен для поражения объектов стратегических и боевых вертолетов, ракет и других аэродинамических устройств). 9К317 способен противостоять силам противника даже при непрерывном огневом нападении.

Главный разработчик ударной машины — известный конструктор НИИ приборостроения Э. Пигин. Под его руководством система ПВО получила самостоятельную проектную реализацию. Ранее разработка комплекса предполагала частичную замену вышедших из строя мобильных зенитных установок «Куб». Принципиальным отличием от «Бука М1» стало использование новой универсальной ракеты 9.М317 в БК.

Долгое время модель М2 оставалась без модификаций. И только в 2008 году комплекс был усовершенствован. Постепенно стали появляться экспортные вариации с буквой «Е» в конце кодификации.

Тактико-технические характеристики

Полная боевая масса машины 35,5 тонн. При этом экипаж ограничен всего 3 человеками. Комплекс обшит противопульной броней. По ТТХ «Бук М2», в первую очередь, отличается мощностью двигателя, которая составляет 710 л.с. Это дает возможность двигаться со скоростью до 45 км/ч по пересеченной местности. Транспортная часть представлена ​​колесным или гусеничным шасси.

Характеристики боевой конфигурации «Бук М2» удивляют. ЗРК может вести огонь как под управлением операторов, так и автономно. В свою очередь командный пункт обрабатывает данные о воздушной обстановке одновременно по 50 целям за считанные секунды. Обнаружение и идентификация осуществляется специальными станциями СОЦ, РПН и ПДД.

При полной комплектации ЗРК обеспечивает единовременный обстрел 24 летающих объектов на высотах от 150 м до 25 км. Дальность поражения целей на скорости 830 м/с — до 40 км, на скорости 300 м/с — до 50 км. Баллистические и крылатые ракеты будут легко нейтрализоваться на расстоянии до 20 000 м.

Одним из ударных достоинств комплекса является точность стрельбы. Вероятность поражения авиации — 95%, ракет — 80%, легких вертолетов — 40%. Отмечается и время реакции ЗРК — всего 10 секунд. Из средств защиты можно выделить аэрозольные завесы, лазерные датчики и радиационные экраны.

Обмен данными между станциями ADMC осуществляется по двухпроводным линиям связи или радиосигналу.

Характеристики поражения целей

ЗРК «Бук М2» способен поражать летающие объекты противника, движущиеся со скоростью до 830 м/с. Однако, по мнению специалистов, 420 м/с — наиболее вероятная оптимальная скорость поражения. Что касается минимального порога скорости, то он колеблется в пределах 48-50 м/с. Модернизированная модель комплекса, выпущенная в 2008 году, способна уничтожать летящие со скоростью до 1200 м/с.

Важным признаком атаки является идентификация противника. Так «Бук М2» может определять отражающие поверхности самолетов площадью 2 квадратных метра. м., ракеты — от 0,05 кв.м.

Во время маневра ЗРК способен атаковать сразу 10 аэродинамических единиц.

Боевые и тактические средства

База оснащена одним командным пунктом 3С510, станцией целеуказания и обнаружения с кодировкой 9С18М1-3, от 4 до 6 модернизированных РЛС наведения и подсвета 9С36, до 6 ударных самоходных установок 9А317 систем, 6 или 12 пуско-заряжающих систем 9А316. Особое внимание уделялось зенитной управляемой ракете серии 9М317.

На «Бук М2» предусмотрена возможность применения ударных секций на базе СДА, ПЗУ и РПН. Они обеспечивают одновременный обстрел 4 объектов с высотой рельефа до 20 м. В базовой и экспортной комплектации ЗРК таких секций 2, в модернизированной — 4.

Смена позиции базирования требует не более 20 секунд. При этом время готовности каждой из секций варьируется от 5 до 15 минут.

Огневая мощь

Ракета 9М317 — самое грозное оружие ЗРК «Бук М2». Дальность поражения ракет составляет 50 км. При этом ракета способна уничтожить цель, зависшую в воздухе на высоте 25 км. В установку интегрирована инерциальная система управления с полуактивной радиолокационной ГСН версии 9Э420. Сама ракета имеет массу 715 кг. Скорость полета 1230 м/с. Размах крыльев достигает 0,86 м. Взрыв охватывает радиус 17 м.

В состав комплекса также входит гусеничная установка 9А317. Она позволяет своевременно обнаруживать, распознавать и сопровождать воздушную цель. Проанализировав тип 9А317, вырабатывает решение задачи поражения и запускает ракету. Во время полета установка не только передает команды боевой части, но и предварительно оценивает результаты атаки. Огонь может вестись автономно в заданном секторе или в составе ЗРК после указания цели с командного пункта.

Радиолокационная станция установки 9А317 имеет фазированную антенную решетку с возможностью сканирования электронным лучом. Это позволяет обнаруживать цели на расстоянии до 20 км с углом маневра до 70 градусов. Одновременно станция способна сканировать 10 объектов. Обстрел может вестись по 4 наиболее приоритетным целям. Также установка оснащена оптической системой телевизионных и матричных каналов. Это позволяет контролировать воздушное пространство при любых климатических условиях и радиопомехах. Вес установки 35 тонн. В боевой конфигурации — 4 ракеты.

Пусково-заряжающая установка 9А316 выполнена на базе гусеничного шасси. При транспортировке буксируется на колесном прицепе. Его масса составляет 38 тонн. В комплект входит 8 пусковых установок. В систему встроено самозарядное устройство.

Средства контроля и управления

Основой в системе ПВО является командный пункт с кодификацией 9С510. Базируется на гусеничном шасси серии GM597. Транспортировка на дальние расстояния осуществляется тягачом КрАЗ на колесном полуприцепе. Пункт пропуска обслуживает до 60 направлений. Максимальное количество изучаемых целей – до 36. В состав изделия входит 6 управляемых секций, время реакции которых варьируется в пределах 2 секунд. Вес 9S510 составляет 30 тонн в полной комплектации. Экипаж включает 6 человек.

РЛС 9С36 оснащена антенной установкой, поднимающейся на высоту 22 м, что обеспечивает локализацию и идентификацию целей даже в лесистой местности. Радар основан на электронном сканере с фазированной решеткой. Станция передвигается на гусеничном шасси. Обнаружение цели возможно на дальности до 120 км. Стоит отметить радиус слежения – до 35 км. Одновременное сопровождение 10 объектов при скорости ветра до 32 м/с. Вместимость экипажа — до 4 человек.

РЛС 9С18М1-3 представляет собой 3-х координатную импульсно-когерентную обзорную установку сантиметрового диапазона. На основе электронно-лучевого сканера вертикальной плоскости. РЛС предназначена для изучения воздушного пространства. Полученные данные мгновенно передаются по телекодовой линии на командный пункт для дальнейшей обработки. Используется антенна с волноводной фазированной решеткой. Азимут обнаружения цели – 360 градусов на дальности 160 км. Установка базируется на гусеничном шасси. Вес — 30 тонн.

Применение и возможности

Современные 9К317 способны наносить интенсивные удары по беспилотным высокоскоростным боевым блокам сразу с нескольких направлений. Комплекс отвечает важным критериям, таким как мобильность, универсальность, огневая эффективность, мгновенная реакция, вариативность атаки, автономность систем обнаружения и защиты.

Чаще всего ЗРК используются для защиты особо значимых объектов и мест расположения войск. 9К317 способен решать широкий круг задач. Это делает его незаменимым для ведения разведки или нанесения ударов по противнику с воздуха даже на предельно малых высотах.

В задачи ЗРК входит удержание целей противника на максимальном удалении от охраняемых объектов, устранение помех, анализ рисков, построение алгоритма возможной атаки и т.д. принят на вооружение в 1982 г. ЗРК мог сбивать самолеты с точностью до 60%, крылатые ракеты класса ALCM — до 40%, вертолеты — до 30%. Вскоре появилась возможность перехвата баллистических боеголовок. В ходе доработки в 1993 была введена установка 9М317. Долгое время машины М1 оставались недосягаемыми в международном военном пространстве.

Самая новая версия ЗРК «Бук М3» должен быть принят на вооружение только осенью 2015 года. После успеха модели М2 на международной арене правительство России выделило круглую сумму на внедрение модернизированного проект. Ожидается, что «Бук М3» сможет атаковать до 36 целей, пилотируемых со скоростью 3000 м/с. Дальность распознавания будет варьироваться до 70 км. Такие результаты станут возможны благодаря обновленному 9Пусковая установка М317М и улучшенная ГСН.

Экспортный выпуск

На вооружении Российской Федерации находится около 300 ЗРК модели М2. Большинство из них базируются на полигонах Алкино и Капустин Яр.

Наибольшее количество экспортных «Буков М2Е» находится в Сирии. В 2011 году в местную армию из России было поставлено 19 комплексов.

Венесуэла имеет на балансе 2 ЗРК. Сколько комплексов у Азербайджана, Украины и Ирака неизвестно.

ЗРК «Бук»

Страна происхождения Советский Союз Поступил на службу 1980 Экипаж 4 мужчины Размеры и вес Вес 34 т Длина 9. 3 м Ширина 3,25 м Высота 3,8 м Ракета Длина ракеты 5,5 м Диаметр ракеты 0,4 м Вес ракеты 685 кг Масса БЧ 70 кг Боевая часть типа ОН-ФРАГ Дальность стрельбы 20,5 км Высота 25 км Количество ракет 4 Мобильность Двигатель дизель Мощность двигателя 710 л. с. Максимальная скорость по дороге 65 км/ч Диапазон 500 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька ~ 1 м Траншея 1,5 м Фординг 1 м

Бук ( бук ) воздушный противоракетный комплекс был разработан для замены предыдущего куб. Его промышленное обозначение 9К37. Его отчетное название на Западе это СА-11 или Овод. Разработка этой системы началась в 1972 году. был преемник Куб-М3. Он поступил на вооружение Советской Армии в 1980 г. «Бук» экспортирован в ряд стран. После развала СССР ряд систем ПВО были перешел к государствам-правопреемникам. В настоящее время в России действует около 350 этих систем. Другими операторами являются Азербайджан, Беларусь, Кипр, Египет, Финляндия, Грузия, Индия, Северная Корея, Украина, Сирия, Вьетнам и Венесуэла.

Этот воздух система защиты может поражать маневрирующие самолеты и вертолеты полет на малой или большой высоте, когда противник использует электронные контрмеры. Более новые версии «Бука» также могут поражать баллистические снаряды. ракеты, крылатые ракеты, противорадиолокационные ракеты, умные бомбы и беспилотные летательные аппараты.

Бук стреляет ракетами 9М38. Это одноступенчатая твердотопливная ракета. Это похоже американский татарский и стандартный военно-морской воздух оборонительные ракеты. Ракета имеет полуактивное радиолокационное наведение. Может поражать цели на дальности 3,4-20,5 км на высотах более 3 км. дальность снижается до 5-15,4 км, когда цель летит на 30 м выше земля. Максимальная высота поражения составляет 25 км. 9Ракета М38 имеет вероятность попадания 70-93%. Бук также может стрелять более старыми ракетами 9М9М3 ЗРК Куб-М3 система.

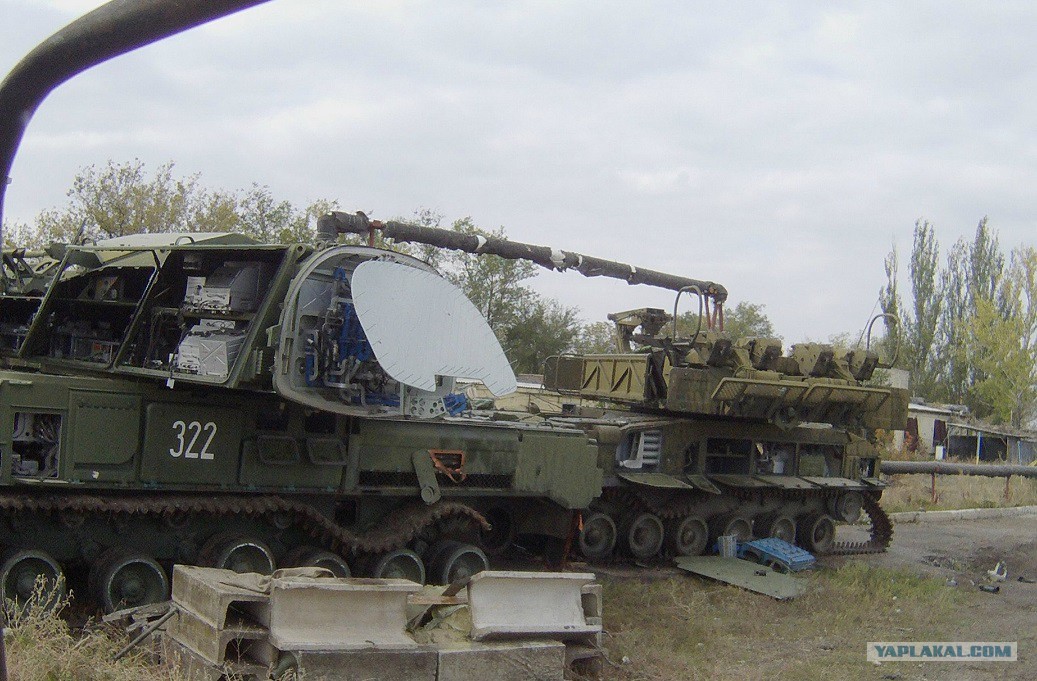

Бук ТЕЛАР машина оснащена радаром, цифровым компьютером, ракетной установкой и пусковая установка, система идентификации «свой-чужой». Он управляется экипаж из четырех человек и несет четыре ракеты.

Радар «Бук ТЕЛАР» ищет цели, сопровождает их и наводит ракеты на них. Таким образом, при необходимости каждый автомобиль TELAR может работать автономно. Радар обнаруживает самолеты, летящие на высоте более 3 км на дальности 65-77 км. Дальность обнаружения снижена до 32-41 км. когда самолеты летают на высоте 30-100 м над землей. Низколетящий самолет обнаруживаются на дальности 21-35 км.

Когда ТЕЛАР работает автономно, требуется около 24-27 секунд от цели обнаружения до пуска ракеты. Он может остановиться и запустить свои ракеты в около 5 минут от поездки. Также требуется около 5 минут, чтобы покинуть огневую позицию.

ТЕЛАР Машина создана на базе специального гусеничного шасси ГМ-569. Он питается от многотопливный дизельный двигатель, развивающий 710 л.с. Более поздние модели оснащен более мощным двигателем, развивающим 840 л.с. Максимальная дорога скорость ограничена 65 км/ч. Автомобиль также оснащен вспомогательным энергоблок, небольшая газовая турбина, которая вырабатывает электроэнергию и питает все системы, когда основная двигатель выключен.

Броня обеспечивает защиту экипажа от огня стрелкового оружия и осколки артиллерийского снаряда. Автомобиль также оснащен NBC система защиты.

Батарея «Бук» включает в себя шесть ТЕЛАРов, шесть перегрузочных машин, которые могут также запуск ракет, командно-штабная машина батареи, приобретение РЛС с дальностью обнаружения до 120 км, автомобили ремонтно-технического обслуживания, транспортер автомобиль, автокран.

Перезагрузка машина оснащена краном и несет 8 ракет. По сути это комбинация TEL и перезаряжающей машины. Уникальный возможность этой машины, что она может сама запускать ракеты. Это получает данные о стрельбе с автомобиля TELAR. Всего 4 ракеты готовы к стрельбе, а еще 4 находятся в качестве перезарядки. Этот перезаряжающая машина перезаряжает TELAR в течение 12 минут.

Варианты

Бук-1, ан ранний серийный вариант «Бука». Его также называют Куб-М4. В то время были разработаны только «Бук» ТЕЛАР и ракета. Этот ТЕЛАР входил в состав батарей Куб-М3 как множитель силы. Это поступил на вооружение Советской Армии в 1978 г.

Бук, а полностью отработанный ракетный комплекс со всеми новыми компонентами системы. Он поступил на вооружение в 1980 году.

М-22 Ураган (СА-Н-7 или Овод), морская версия «Бука». Он поступил на вооружение с ВМФ России в 1983 году. Его экспортный вариант — Штиль.

Бук-М1. Первоначально известный как Бук-М. Усовершенствованная версия «Бука». Это может поражать крылатые ракеты воздушного базирования. Также улучшилось устойчивость к средствам радиоэлектронного противодействия и антирадиационному ракеты. Для этой системы была внедрена усовершенствованная ракета 9М38М1. Поступил на вооружение Советской Армии. в 1983-1984.

Бук-М1-2 (СА-17 или Гризли). Он был разработан в 1994-1997 годах и поступил на вооружение Российской Армии в 1997-1998 гг. Он стреляет ракетами 9М317 с улучшенными характеристиками. Эта ракета имеет максимальную дальность 45 км. и высота 25 км. Эта система ПВО может поражать баллистические ракеты, крылатые ракеты, противорадиолокационные ракеты. Кроме того, он может нацеливаться на поверхность корабли. Его экспортная версия — Банда. Дальнейшая улучшенная версия Бук-М1-2А. Он стреляет 9Ракеты М317А.

Бук-М2. Это имеет новую ракету и новую систему огня с фазированной антенной решеткой третьего поколения. контрольный радар. Он может отслеживать 24 цели и поражать 4 цели. одновременно. Этот ЗРК был представлен в 2007 году. не был принят на вооружение вооруженных сил России из-за проблем с финансированием. Также в то время была разработана совершенно новая система. Его экспортная версия известна как Урал.

Бук-М2Э экспортный вариант «Бук-М2». Он был представлен в 2004 году.

Бук-М2ЭК экспортная версия. Он основан на Вместо колесного шасси МЗКТ-6922 6х6 отслеживаемых. Он был экспортирован в Венесуэлу. Кажется, это принят на вооружение в 2012 году.

Эж (SA-N-7B), морской вариант «Бук-М2». Его экспортная версия также известный как Штиль.

Бук-М3 а совершенно новый система ПВО с передовыми электронными компонентами. это планируется к производству. «Бук М3» использует совершенно новую ракету, которая имеет дальность до 70 км и может поражать цели на высоте 35 км. Планируется, что он заменит более старый Системы «Бук-М1».

Смерч (SA-N-7C или Gollum), морской вариант «Бук-М3». Это было запланировано на поставка в 2014 году. Экспортный вариант — Штиль-1.

Бук-МБ а Белорусская модификация «Бука». Это было публично раскрыто в 2005 г. Включает новую РЛС украинского производства. Он использует те же российские ракеты, что и «Бук-М2». Этот воздух Сообщается, что система обороны находится на вооружении Азербайджана.

«Бук-МБ2» — это модернизированная белорусская система ПВО. Он совместим с недавно разработан 9Ракеты М318.

Бук-МБ3К есть еще одна модернизированная белорусская система ПВО. Он основан на ан Специальное колесное шасси МЗКТ-6 с колесной формулой 8х8. Этот Система ПВО была впервые публично представлена ​​в 2019 году.

Штаб-16 а Китайская версия «Бука». Он создан на базе флотского Штиля. ТЕЛ Автомобиль создан на базе грузовика 6×6. Ракеты хранятся в контейнерах и запускаются вертикально. Транспортные средства TEL несут 6 ракет. вместо четырех, но радар возит другой грузовик. HQ-16 может поражать очень низколетящие и высотные цели.

Раад, Иранская колесная система ПВО, использующая Таер-1 и Таер-2 ракеты. Оно имеет такая же компоновка, как у «Бука», но на базе сильно модифицированного IVECO 6×6. коммерческое шасси. Впервые он был публично обнародован в 2012 года и вскоре превратился во множество вариантов.

«Бук». Генеалогическое древо. Зенитный ракетный комплекс «Бук» Скорость ракет «Бук», км/ч

В годы Великой Отечественной войны основным противником танков на поле боя была артиллерия или бронетехника противника, но вскоре ситуация резко изменилась и авиация противника стала одним из основных враги танков. Особенно возросла угроза с воздуха с появлением над полем боя боевых вертолетов. Эти машины стали настоящими «охотниками за танками». 19 октября73 октября восемнадцать вертолетов «Кобра» израильских ВВС за один вылет уничтожили девяносто египетских танков, не потеряв ни одного вертолета.

Стало ясно, что войска ПВО должны не только, как раньше, прикрывать населенные пункты и стационарные объекты, но и прикрывать свои войска на марше. Советские военные очень быстро пришли к пониманию этого факта. Активизировались работы по созданию ПЗРК, и в конце 50-х годов в СССР началась разработка самоходного зенитно-ракетного комплекса «Куб». Его основной задачей была защита сухопутных войск, в том числе танковых соединений, от самолетов и вертолетов противника, действующих на средних и малых высотах. Комплекс был принят на вооружение в 1967. Но уже в начале 1972 г. было принято постановление, предписывающее разработку нового самоходного ЗРК, который должен был заменить зенитно-ракетный комплекс «Куб». Так началось создание «Бука» — одной из самых эффективных систем ПВО в мире.

История создания ЗРК «Бук»

Головным предприятием-разработчиком нового ЗРК стал Тихомировский НИИ приборостроения (эта организация занималась созданием «Кубы»). В это же время начались работы по созданию зенитного комплекса «Ураган» для нужд ВМФ с использованием единой ракеты.

Разработчики должны были вложиться в очень короткие сроки, поэтому сдача комплекса была разделена на два этапа. Изначально все силы были брошены на создание новой зенитно-ракетной (ЗРК) 9М38 и самоходной огневой установки (СОУ). Они вошли в состав батарей комплекса «Куб» и значительно увеличили его боевую мощь. Именно в таком виде в 1978 году ЗРК 2К12М4 «Куб-М4» был принят на вооружение Сухопутных войск СССР.

Новый модернизированный «Куб» имел значительно лучшие технические характеристики: увеличилось количество целевых каналов (с 5 до 10), увеличилась дальность и высота поражения воздушных целей, теперь комплекс мог уничтожать более быстрые цели.

Второй этап создания нового ЗРК предусматривал создание целостного комплекса, состоящего из самоходной пусковой установки 9А310, вооруженной новыми зенитными ракетами М938, станции обнаружения целей 9С18, командного пункта 9С470 и Зарядная установка 9А39. В 1977 году начались испытания нового ЗРК, которые продолжались до 1979 года. Испытания прошли успешно, и комплекс был принят на вооружение. Он получил обозначение «Бук-1».

Новый зенитно-ракетный комплекс предназначался для борьбы с воздушными целями на малых и средних высотах (25-18000 метров) и на удалении от 3 до 25 километров. Вероятность поражения цели равнялась 0,6. Все элементы комплекса размещены на унифицированных гусеничных машинах повышенной проходимости.

Практически сразу после принятия на вооружение ЗРК 9К37, в 1979 году, начались работы по его модернизации. Они были завершены в 1982 году, в этом же году успешно прошли испытания и принят на вооружение модернизированный ЗРК «Бук-М1». В новом зенитно-ракетном комплексе был значительно улучшен ряд основных характеристик. Значительно увеличилась зона поражения, увеличилась вероятность поражения крылатых ракет и вертолетов, появилась возможность распознавания целей. Кроме того, «Бук-М1» стал намного менее уязвимым для противорадиолокационных ракет.

Следующий этап модернизации ЗРК «Бук» пришелся на начало 90-х годов прошлого века. На зенитный комплекс была установлена ​​новая зенитная ракета 9М317, которая имела значительно более «продвинутые» характеристики по сравнению с предшественником (хотя комплекс может быть вооружен и штатной для «Бука» ракетой 9М38М1). Эта ракета поражала воздушные цели на высоте до 25 километров и на удалении до 50. Новый зенитно-ракетный комплекс получил обозначение 9.К37М1-2 «Бук-М1-2». Работы по ЗРК проходили с 1993 по 1996 год. В 1998 году «Бук-М1-2» был принят на вооружение Российской армии. Также комплекс «Бук-М1-2» предусматривает введение нового компонента — специальной машины с РЛС, которая служит для подсветки целей и наведения ракет. При этом антенна РЛС расположена на телескопическом подъемнике, который поднимает ее на высоту 22 метра. Этот дополнительный элемент значительно повышает эффективность системы ПВО, особенно против низколетящих, высокоскоростных целей (крылатые ракеты).

Начиная с середины 80-х годов полным ходом шла работа над очередной модификацией комплекса «Бук», который должен был иметь возможность обстреливать 24 воздушные цели и иметь значительно больший радиус поражения (до 50 километров). Эта модификация получила название 9К317 «Бук-М2». Эту модификацию также планировалось оснастить ракетой 9М317. В 90-е годы новый комплекс прошел испытания, однако из-за сложной ситуации в стране и в экономике России в производство он так и не пошел. Только через пятнадцать лет «Бук-М2» доработали и начали поставлять в войска лишь в 2008 году9.0005

В настоящее время ведутся работы над очередной модификацией легендарного ЗРК — 9К317М «Бук-М3». Он сможет отслеживать и поражать до 36 целей одновременно. Комплекс планируется оснастить новой ракетой с радиолокационной системой наведения. Комплекс сможет успешно действовать в условиях сильного радиоэлектронного противодействия. Новый зенитный ракетный комплекс планируется принять на вооружение в 2015 году.

Описание зенитного ракетного комплекса «Бук»

ЗРК «Бук-М1» предназначен для поражения армейской, тактической и стратегической авиации, вертолетов огневой поддержки, крылатых ракет и беспилотных летательных аппаратов. Этот комплекс способен эффективно противостоять массированным налетам авиации противника и надежно прикрывать войска или объекты военно-промышленного комплекса. Этот комплекс может успешно работать в условиях радиоэлектронного подавления и при любых погодных условиях. ЗРК «Бук-М1» имеет круговой радиус поражения целей.

Одна батарея «Бук» состоит из шести самоходных пусковых установок, трех заряжающих машин, станции обнаружения целей и командного пункта. ГМ-569В качестве базы для всех машин комплекса используется гусеничное шасси. Это обеспечивает «Букам» высокую проходимость, маневренность и скорость развертывания комплекса. Все системы комплекса имеют автономное электроснабжение.

Командный пункт (КП) комплекса «Бук» предназначен для управления работой комплекса. Может работать в условиях активного применения противником радиоэлектронных помех. Командный пункт может обрабатывать информацию о 46 воздушных целях, он принимает и обрабатывает данные от шести СОА и станции обнаружения целей, а также от других подразделений ПВО. Командный пункт выявляет воздушные цели, определяет наиболее опасные из них и выдает задание каждому СОА.

Станция обнаружения целей (СОЦ) — РЛС 9С18 «Купол», работающая в сантиметровом диапазоне, способная обнаруживать воздушные цели на высоте до 20 и дальности до 120 километров. Станция имеет высокий уровень помехозащищенности.

Самоходная огневая установка (СОУ) «Бук-М1» оснащена четырьмя ракетами и РЛС сантиметрового диапазона 9С35. СОУ предназначена для поиска, сопровождения и поражения воздушных целей. Установка имеет цифровую вычислительную систему, аппаратуру связи и навигации, телевизионно-оптический прицел, автономную систему жизнеобеспечения. СОУ может работать автономно, без привязки к командному пункту и станции обнаружения целей. Правда, в этом случае зона поражения уменьшается до 6-7 градусов по углу и 120 градусов по азимуту. Система управления может выполнять свои функции в условиях постановки радиоэлектронных помех.

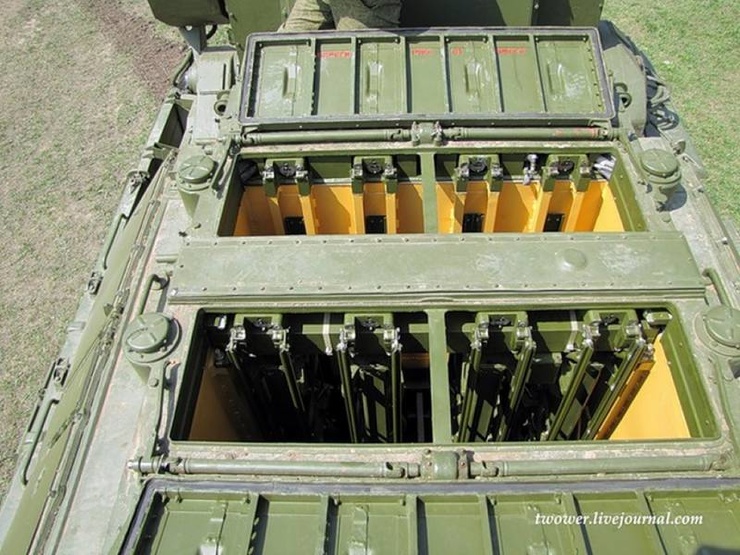

Зарядная установка комплекса «Бук» может хранить, транспортировать и заряжать восемь ракет.

Комплекс вооружен зенитной твердотопливной одноступенчатой ​​ракетой 9М38. Имеет радиолокационную систему наведения с полуактивным принципом действия и осколочно-фугасную боевую часть. На начальном этапе полета коррекция осуществляется по радиосигналам, а на завершающем этапе — за счет самонаведения.

Для поражения воздушных целей используется боевая часть массой 70 килограммов, которая подрывается с помощью неконтактного взрывателя в 17 метрах от цели. Поражающими элементами ракеты являются ударная волна и осколки. Длина ракеты 5,5 метра, наибольший диаметр 860 мм, общий вес 685 килограммов. Ракета оснащена твердотопливным двигателем, работающим в двух режимах, с общим временем работы 15 секунд.

Технические характеристики

Зона поражения, км: — дальность — высота — параметр	3,32..35 0,015..20-22 до 22
Вероятность поражения цели — тип истребитель — вертолет типа — крылатая ракета типа	0,8. .0,95 0,3..0,6 0,4..0,6
Максимальная скорость цели м/с	800
Время реакции, с:	22
Скорость полета ЗУР, м/с	850
Масса ракеты, кг	685
Масса БЧ, кг	70
канал по цели	2
Канализация для ракет	3
Время развертывания (свертывания), мин	5
Количество ракет на боевой машине	4

На сегодняшний день более десяти стран имеют на вооружении ЗРК «Бук» различных модификаций. В настоящее время ведутся переговоры с рядом других стран. Есть несколько экспортных вариантов комплекса. Ведутся дальнейшие работы по его модернизации.

С конца 70-х годов зенитно-ракетный комплекс 9К37 «Бук» состоит на вооружении Советской армии, а теперь и Российской, являясь одним из самых массовых средств ПВО.

Несмотря на возраст, многочисленные улучшения этого оружия позволяют ему оставаться эффективным и актуальным даже сегодня.

История создания

13 января 1972 года было принято решение о замене устаревшего ЗРК 2К12 «Куб» на новое оружие с использованием унифицированных ракет вместе с корабельным комплексом М-22 «Ураган».

Разработка начата в Тихомировском научно-исследовательском институте приборостроения, работы возглавил А.А. Растов. Из-за спешки комплекс планировали вводить в эксплуатацию частями. Сначала появилась самоходная огневая установка 2К12М4 «Куб-М4», использующая вновь созданные зенитные ракеты 9М38. Она была принята на вооружение в 1978 году. Основными отличиями от предшественницы были 10 целевых каналов и повышенные ограничения по высоте и скорости воздушных целей.

• Самоходная огневая установка 9А310;
• зенитных ракет 9М38;
• командный пункт 9С470;
• зарядная установка 9А39.

Созданный зенитно-ракетный комплекс прошел испытания в конце 1977 г. , закончившиеся в 1979 г. поступлением на вооружение.

Особенности

«Бук» был способен уничтожать воздушные цели, летящие на высотах от 25 до 18000 метров, находящиеся на удалении от 3 до 25 километров от комплекса с вероятностью 0,6.

Каждая из частей комплекса находилась на унифицированной гусеничной платформе с высокой проходимостью.

«Бук-М1»

Через небольшой промежуток времени началась модернизация комплекса, завершившаяся созданием нового ЗРК «Бук-М1». Его отличали увеличенная площадь и вероятность поражения, функция распознавания целей и меньшая уязвимость от противорадиолокационных ракет.

Предназначен для борьбы с самолетами, вертолетами, крылатыми ракетами и беспилотниками противника. Применяется для прикрытия различных родов войск или наземных объектов от массированных налетов авиации противника. Способен работать в условиях широкого применения противником средств радиоэлектронного подавления и при любой погоде.

Устройство

Самоходная огневая установка способна действовать в одиночку, при этом ее возможности крайне ограничены. Поэтому комплекс принято рассматривать в целом, в полностью боеспособном состоянии для прикрытия района от угроз с воздуха.

В состав комплекса «Бук-М1» входят:

• Самоходная огневая установка 9А310М1;
• блок зарядный 9А39М1;
• станция обнаружения целей 9С18;
• командный пункт 9С470М1.

Все зенитно-ракетные комплексы построены на гусеничном шасси ГМ-569, которое было выбрано благодаря таким характеристикам, как хорошая проходимость и маневренность, что позволяет тратить минимальную сумму на развертывание и приведение комплекса в боевое состояние.

После развертывания станция обнаружения целей с высокой помехозащищенностью РЛС 9С18 «Купол» начинает непрерывное сканирование воздушного пространства в сантиметровом диапазоне на расстоянии до 120 и дальности до 20 километров.

Также каждая из самоходных огневых установок 9А310 имеет собственную радиолокационную станцию, работающую в сантиметровом диапазоне, вычислительную аппаратуру и устройство связи, что позволяет ей самостоятельно сканировать воздушное пространство в поисках цели и передавать информацию командованию почта.

Сигнал об обнаруженных целях поступает на командный пункт 9С470, который способен одновременно принимать и обрабатывать данные по 46 целям. Далее он передает до 6 задач каждой из огневых установок 9А310.

Зенитная ракета 9М38

Разработка началась в 1973 году, а в 1976 году ракета поступила на вооружение Советской Армии в составе «Бука».

Это твердотопливная одноступенчатая зенитная ракета, рассчитанная на время работы до 15 секунд. Его размеры строго ограничены в связи с тем, что разработка велась не только для сухопутных систем, но и для системы М-22 «Ураган» для ВМФ.

Имеет полуактивную головку самонаведения и несет осколочно-фугасную боевую часть массой 70 кг. Подрыв осуществляется зарядом массой 34 кг на расстоянии 16 метров от цели.

Предназначен для поражения высокоманевренных целей, находящихся на дальности от 3500 до 32000 м, высоте от 25 до 20000 м, способных выдерживать перегрузки до 19g.

После пуска курс полета указывается радиосигналами огневой установки, при подлете к цели вступает в действие головка самонаведения.

9К317 «Бук-М2»

К концу 1980-х появилась модификация с использованием современных ракет 9М317. Применение этой ракеты должно было значительно увеличить дальность и высоту поражаемых целей, также на всех машинах комплекса планировалось использовать усовершенствованное оборудование.

9М317 получил крылья меньшего размера, дальность стрельбы достигала 45 000 м на высоте 25 000 м. Его взрыватель получил 2 режима, что позволяло детонировать не только на расстоянии от цели, но и при контакте, что позволяло бороться с надводными и наземными противниками.

Самоходная огневая установка 9А317 получила новое оборудование, позволившее одновременно обнаруживать 10 целей и атаковать сразу 4.

Обновленный командный пункт 9С510 получил возможность сопровождать сразу 60 целей и выдавать 36 целеуказаний одновременно. При этом время от приема информации до передачи ее на огневые установки составляет не более 2 секунд.

Станция обнаружения и целеуказания 9С18М1-3 оснащена фазированной антенной решеткой, позволяющей обнаруживать воздушные цели на расстоянии до 160 000 м. Он устойчив к различным вражеским помехам.

Дополнительно в комплекс добавлена ​​станция подсветки и наведения ракет 9С36. Это фазированная антенная решетка, поднятая выдвижной мачтой на высоту 22 метра, что улучшает характеристики и обнаруживает цели на расстоянии 120 км. Электронное оборудование 9С36 способно сопровождать 10 целей и выдавать команды на обстрел 4 из них.

Комплексные доработки комплекса 9К317 «Бук-М2» позволили поднять дальность перехвата самолетов и вертолетов до 50 000 м, а высоту — до 25 000 м.

Дальность перехвата ракет увеличилась до 20 000 метров, а высота — до 16 000. Также возможно применение против наземных и надводных целей.

Плачевная экономика страны в начале 90-х годов не позволила принять новинку на вооружение, армия ограничилась компромиссным комплексом «Бук-М1-2».

Только в 2008 году 9К317 «Бук-М2» поступил на вооружение российской армии, доработанный под наше время.

ЗРК «Бук-М1-2 Урал»

Как уже было сказано, самая современная на тот момент модификация не была принята на вооружение, поэтому армия ограничилась упрощенной версией «Урала». Разработка началась в 1992 году и завершилась в 1998 году принятием на вооружение нашей армии ЗРК «Бук-М1-2».

В состав комплекса входят:

• Самоходная огневая установка 9А310М1-2;
• станция обнаружения целей 9С18М1;
• командный пункт 9С470;
• зарядная установка 9А38М1.

Для повышения скрытности и маскировки, а также повышения возможностей 9А310М1-2 был оснащен телевизионным оптическим прицелом и лазерным дальномером, что сделало возможным пассивный поиск целей.

ЗРК «Бук-М2Э»

Экспортная модификация «Бук-М2» с улучшенным электронно-цифровым оборудованием. Современное снаряжение работает не только в боевом, но и в тренировочном режиме, что позволяет проводить обучение бойцов.

Возможно использование обычного гусеничного шасси или колесного МЗКТ-6922, что позволяет заказчику выбрать более подходящий для себя вариант.

ЗРК «Бук-М3»

О разработке новой модификации ЗРК стало известно не так давно. Планируется полностью заменить устаревшую электронику на современное цифровое оборудование, заменить ракету на современную 9М317М, запускаемую из контейнера и с более высокими характеристиками.

Точные характеристики сегодня не называются, но приблизительные можно назвать. На самоходной пусковой установке находится 6 контейнеров с готовыми к пуску ракетами внутри.

Расчетная дальность поражения целей до 75 000 м, вероятность на уровне 0,96.

Боевое применение

Зенитный ракетный комплекс «Бук» состоит на вооружении 9 стран, в том числе России.

За исключением первой чеченской войны, где комплексы использовались российской армией, другие эпизоды сложно назвать успешными для России. Во время грузино-абхазского конфликта по ошибке был уничтожен самолет командующего ПВО Абхазии.

В Южной Осетии ВВС России потеряли 4 самолета из-за обстрела «Бук-М1», кроме того, над Украиной в 2014 году был уничтожен Boeing 777, и некоторые источники связывают это событие с применением «Бука».

Сегодня мы поговорим о таком виде вооружения, как ракетные комплексы «Бук». Эта статья не имеет никакого отношения к политике, поэтому мы рассмотрим чисто техническую сторону вопроса. Попробуем немного разобраться, что же из себя представляет эта самоходная армия, ознакомимся с ее тактико-техническими характеристиками, дальностью стрельбы, словом, со всеми ее возможностями. Итак, перед нами установка «Бук».

Начало истории

Для начала нужно определиться с целью данной установки. Он заключается в поражении аэродинамических целей, летящих на средних и малых высотах со скоростью до 830 м/с, маневрирующих с 12-кратными перегрузками и на дальности до 30 километров. В соответствии с известным Постановлением Совета Министров СССР от 13 января 1972 года его начали разрабатывать. К этому был привлечен коллектив разработчиков и производителей, ранее участвовавший в создании ЗРК «Куб». Вместе с этим была назначена разработка комплекса М-22, получившего название «Ураган», для ВМФ с использованием ракеты, полностью совместимой с «Буком».

Разработчики

В качестве разработчиков определены: НИИ Приборостроения, а также научно-конструкторское объединение, имеющее наименование «Фазотрон». Главным конструктором этого комплекса был назначен Растов А.А. Пусковая установка-заряжающая создана в Машиностроительном конструкторском бюро «Старт», где Яскин А.И. был головой. Гусеничные шасси, унифицированные для машин комплекса, были разработаны Мытищинским машиностроительным заводом, которым руководил Астров Н.А. Свердловскому конструкторскому бюро «Новатор» было поручено разработать 9Ракеты М38. Станция обнаружения и, конечно же, целеуказания «Купол» создана в НИИ измерительных и точных приборов Минрадиопрома. Для полноценного функционирования установки «Бук» был разработан комплекс средств обслуживания и технической поддержки на автомобильном шасси. Завершение подготовительного этапа намечалось на второй квартал 1975 года.

Изменение планов

Постановлением Совета Министров СССР и ЦК КПСС от 22. 05.19№ 74, ввиду необходимости скорейшего усиления ПВО с наращиванием полков «Куб», входящих в состав этих дивизий, было приказано создавать комплекс «Бук» в два этапа. В первую очередь необходимо было быстро разработать управляемую зенитную ракету и самоходную огневую установку комплекса, которая могла бы запускать ракеты 9М38, а также ракеты 3М9М3 уже существующего комплекса «Куб-М3». Затем на этой базе должен был быть создан ракетный комплекс нового поколения «Бук». А 19 сентября74, обеспечить его участие в совместных испытаниях. Но, вне зависимости от этого, ранее назначенные сроки должны были быть полностью соблюдены.

Самоходная огневая установка 9А38

Монтировалась на шасси ГМ-569, и в одной установке совмещала функции самоходной пусковой установки и СУРН, которые использовались в Куб-М3. Созданная установка 9А38 обеспечивала качественный поиск в заданном секторе, выполняла обнаружение и последующий захват целей на автоматическое сопровождение. Также она решила задачи перед пуском, пуском и самонаведением трех ракет, которые на ней располагались, и трех других 3М9ЗУР М3 от связанной с ней пусковой установки 2П25М3.

Огневая часть могла работать как от СУРН, так и автономно. Его вес составляет 34 тонны. В состав ЗРК «Бук» входили: РЛС 9с35; вычислительная цифровая система; оптико-телевизионный прицел; пусковые устройства с силовым сервоприводом; радиолокационный наземный запросчик, работающий в системе «Пароль»; оборудование с СПУ и СУРН; газотурбинный генератор; оборудование для ориентирования, топографической привязки и навигации; системы жизнеобеспечения.

Функции радиолокационной станции 9С35

К описываемому времени достигнут значительный прогресс в создании кварцевых и электромеханических фильтров, приборов СВЧ, цифровых вычислительных машин, что позволило в 9С35, входящей в состав комплекса «Бук», совмещать функции подсвета, обнаружения и сопровождения станций. В ней использовались два передатчика — импульсного и непрерывного излучения, сама она работала в сантиметровом диапазоне волн. Один передатчик обнаруживал и сопровождал цели, другой освещал цели и наводил зенитные ракеты.

Антенная система осуществляла поиск по секторам, обработка полученных сигналов производилась центральным компьютером электромеханическим методом. Время перехода 9С35, входящей в состав ЗРК «Бук», из режима ожидания в боевой режим составило менее двадцати секунд. Скорость целей определялась с точностью от +10 до -20 м/с, что обеспечивало их селекцию в подвижном состоянии. Возможные ошибки: среднеквадратичное значение при измерении угловых координат составило 0,5 д.с., максимальная по дальности 175 метров. Станция была защищена от всех активных, комбинированных и пассивных помех.

Зенитная ракета 9М38

В этой ракете, входящей в состав ЗРК «Бук», применен твердотопливный двухрежимный двигатель. Из-за сложности добычи отказались от использования прямоточного способа. Кроме того, он имел большое сопротивление на некоторых, преимущественно пассивных, участках траектории и при большом угле атаки был нестабилен в работе. По этим причинам сроки создания ЗРК «Куб» были сорваны. Схема ракеты была нормальной, стандартной, Х-образной, с крылом малого удлинения. На первый взгляд, его внешний вид напоминал зенитные ракеты семейств кораблей «Тартар» и «Стандарт» американского производства, которые полностью соответствовали ограничениям по габаритам для советского ВМФ.

В передней части 9М38 располагалась аппаратура автопилота, полуактивный ГМН, боевая часть и питание. Ракета не имела отделяющихся в полете частей, ее длина составляла 5,5 метра, диаметр — 400 миллиметров, размах руля — 860 миллиметров. Она оснащалась головкой самонаведения, имевшей комбинированную систему управления с использованием пропорциональной навигации. «Бук» — ракетный комплекс с такой ракетой — мог поражать цели, летящие на высоте от 25 метров до 20 000 и дальности от трех с половиной до 32 километров, его скорость составляла 1000 м/с. Ракета имела вес 685 кг, включая 70 кг боевой части.

Испытания установки «Бук»

Установка «Бук» с августа 1975 года по конец октября следующего, 1976 года, проходила государственные испытания. Бимбаш П.С. руководил ими, и проводились они на территории Эмбинского полигона. Как видите, установка «Бук» (фото ее представлено в обзоре) состояла из: СУРН 1С91М3, огневого комплекса 9А38, зенитных управляемых ракет 3М9М3 и 9М38, самоходных пусковых установок 2П25М3, а также машин технического обслуживания. В связи с этим были внесены некоторые поправки: дальность обнаружения вертолетов составила 21-35 километров на малых высотах, самолетов — 32-41 км.

Время с момента обнаружения цели 24-27 секунд. Время зарядки, как и разрядки – девять минут. Обеспечивалось поражение самолета ракетой 9М38: на дальности 3,5-20,5 км — при высоте полета более 3000 метров, 5-15,5 км — на высоте 30 метров. по параметру хода она составляла 18,5 км, по высоте — от 30 м до 14,5 км. Вероятность огневого поражения 0,70-0,93 при пуске одной ракеты. В 1978 году на вооружение была принята установка «Бук-1» («Куб-М4»).

Характеристики «Бука», командный пункт

Теперь мы узнали много подробностей о рассматриваемом нами оружии. Пришло время сгруппировать самое основное в одном месте. Итак, перед нами комплекс «Бук». Характеристики его боевых средств таковы. 9С470 — командный пункт, установленный на ГМ-579, — обеспечивал отображение, прием и обработку всех данных, поступающих от станции целеуказания и обнаружения, а также шесть 9А310 — самоходных огневых комплексов.

Обеспечивал выделение необходимых опасных целей и их правильное распределение в ручном и автоматическом режимах между огневыми самоходными установками, назначал им ответственные участки и многие другие важные мероприятия. Комплекс «Бук» благодаря КП нормально работает при применении ракет против РЛС и с помехами. Командный пункт может обрабатывать 46 целей на высоте до 20 000 м в зоне радиусом 100 000 м. За один цикл обзора станции выдавалось до шести целеуказаний. 28 тонн — масса КП, учитывая из шести человек.

Станция целеуказания и обнаружения «Купол»

Продолжаем разговор о том, что из себя представляет установка «Бук». Характеристики «Купола» являются следующим этапом его рассмотрения. Эта станция имеет электронное сканирование луча по углу места в секторе 30-40 градусов с механическим вращением антенны по заданному азимуту. Назначение 9С18 — обнаружение и опознавание целей в воздухе на высоте от 30 метров до 45,5 километров, на дальности до 120 километров. Затем информация об обстановке в воздухе передается на КП 9С470. В зависимости от установленного сектора и наличия помех скорость просмотра составляет 5-18 секунд при круговом обзоре и 2,5-4,5 секунды при 30-градусном секторном обзоре. Полученная информация была передана по телекодовой линии за время просмотра, составляющее 4,5 секунды, в количестве 75 знаков. Также была разработана защита от прицельных, ответных, несинхронных импульсных помех.

Также, независимо от наличия барражирующих шумовых помех, обеспечивалось обнаружение истребителя, находящегося на высоте до 5000 метров. «Купол», входящий в состав зенитного комплекса «Бук», в свою очередь, состоял из поворотного устройства, антенного поста, устройства слежения за антенной, приемного устройства, передающего устройства и других систем. Станция переходила в боевое положение за пять минут из походного положения, из дежурного — за 20 секунд.

Отличия огневых комплексов 9А310 и 9А38

Первая установка отличалась от второй («Бук-1») тем, что связывалась по телекодовой линии не с самоходной пусковой установкой 2П25М3 и с СУРН 1С91М3, а с ПЗУ 9А39 и командный пункт 9С470. Также 9А310 имел на своей пусковой установке четыре управляемые зенитные ракеты 9М38, а не три. Загрузили его за 12 с половиной минут с ПЗУ и за 16 минут с машины транспортного снабжения. Масса – 32,4 тонны, включая четыре человека боевого расчета. Ширина самоходной огневой установки составляет 3,25 метра, длина — 9 метров..3 метра, а высота 3,8 метра. Рассмотрим далее, из чего состоит комплекс «Бук». В этом нам, как всегда, помогут фотографии.

9А39 — пусковая установка-заряжатель

Данный ПЗУ устанавливался на шасси ГМ-577. Его назначение — хранение и транспортировка управляемых зенитных ракет — восемь штук, четыре из которых находились на неподвижных люльках, четыре — на пусковой установке. Он также предназначался для пуска четырех управляемых ракет, дальнейшей их самозарядки с люлек и последующей самозарядки восьми ракет с транспортной машины обеспечения. Таким образом, «Бук» представляет собой ракетный комплекс, совместивший в одном ПЗУ функции самоходной пусковой установки более раннего комплекса «Куб» и ТЗМ.

В него входили: пусковое устройство с сервоприводом, ложементы, кран, цифровая вычислительная машина, аппаратура телекодовой связи, навигационная, топографическая справки, блок питания и блоки питания. Масса установки составляет 35,5 тонн, включая расчет из трех человек, габариты: ширина – 3,316 метра, длина – 9,96 метра, высота – 3,8 метра.

Возможности ЗРК «Бук»

Данный комплекс имел более высокие боевые, внешние и эксплуатационные характеристики по сравнению с комплексами Куб-М4 и Куб-М3. Даже если просто посмотреть, что из себя представляет установка «Бук», фото ее вооружения, то любой человек поймет всю ее мощь, которая обеспечивала:

Заключение

По результатам моделирования и испытаний установлено, что дальность стрельбы установки «Бук» составляет от 3 до 25 километров при высоте до 18 километров и скорости до 800 м/с. . При этом обеспечивался качественный обстрел не маневрирующих целей. Вероятность поражения составляла 0,7-0,8 при пуске одной управляемой ракеты и параметре курса до 18 км. Если цель маневрирующая, то вероятность поражения равна 0,6. Комплекс «Бук» был принят на вооружение войск ПВО в 1980. С этого момента несколько раз модернизировался с целью повышения боевых возможностей и защищенности.

ЗРК средней дальности «Бук-М2Э» относится к системам 3-го поколения (по кодификации НАТО SA-17 «Гризли» ). За счет применения в данной модели комплекса современных фазированных антенных решеток количество одновременно сопровождаемых воздушных целей возросло до 24. Внедрение в состав комплекса ПВО РЛС подсвета и наведения с антенным постом, который можно поднимать на высоту до 21 м, обеспечило повышение эффективности комплекса по борьбе с низколетящими целями.

Головным производителем данного зенитно-ракетного комплекса является ОАО «Ульяновский механический завод». Головным разработчиком конструкторской документации на основные боевые средства и комплекс «Бук-М2Э» в целом является Тихомировский научно-исследовательский институт приборостроения (г. Жуковский). Разработку конструкторской документации на СОЦ — станцию ​​обнаружения целей 9С18М1-3Э — выполнило ОАО «НИИИП» (Новосибирск).

Комплекс «Бук-М2Э» — современный многоцелевой ЗРК средней дальности, отличающийся высокой мобильностью. Этот зенитно-ракетный комплекс способен обеспечить успешное решение боевых задач в любой обстановке, даже в условиях активного радиопротиводействия со стороны противника. Помимо различных аэродинамических целей, ЗРК способен бороться с широким спектром ракет: крылатыми ракетами, тактическими баллистическими ракетами, противорадиолокационными ракетами, специальными ракетами класса «воздух-поверхность». Также может применяться для поражения морских надводных целей класса ракетный катер или эсминец. Также комплекс способен обеспечить обстрел наземных радиоконтрастных целей.

Автоматизированное управление ведением боевых действий комплекса «Бук-М2Э» осуществляется с помощью командного пункта (КП), на который поступает необходимая информация о воздушной обстановке от станции обнаружения целей (СОЦ) или вышестоящего командного пункта (ВКП). Командный пункт занимается передачей команд управления и целеуказания на 6 батарей по линиям технической связи. Каждая батарея комплекса состоит из 1-й самоходной огневой установки (СОУ) с 4-мя ракетами и приданной ей 1-й пуско-заряжающей установки (ПЗУ), а также в состав батареи может быть включена 1 РЛС подсвета и наведения (РПН). .

Обстрел воздушных целей в сопровождении комплекса осуществляется как с помощью одиночных, так и залповых пусков ракет. В ЗРК «Бук-М2Э» используются высокоэффективные зенитные управляемые ракеты с твердотопливным ракетным двигателем, имеющие боевое оборудование, гибко адаптируемое к различным типам целей. Применение этих ракет позволяет уверенно поражать воздушные цели во всем радиусе действия комплекса: от 3 до 45 км по дальности, от 0,015 до 25 км по высоте. При этом ракеты способны обеспечить высоту полета до 30 км, а дальность полета до 70 км.

ЗРК «Бук-М2Э» использует ЗУР 9М317. В этой ракете используется инерциально-корректируемая система управления, которая дополнена носовой полуактивной доплеровской радиолокационной головкой самонаведения 9Э420. Боевая часть ракеты стержневая, масса 70 кг, радиус поражения осколками 17 м. Полная масса ЗУР 9М317 составляет 715 кг. В ракете используется двухрежимный твердотопливный ракетный двигатель. Размах крыла составляет 860 мм. Ракета имеет высокий уровень надежности. Полностью укомплектованная и собранная ракета не требует никаких регулировок и проверок на протяжении всего срока службы, который составляет 10 лет.

В комплексе используются современные фазированные антенные решетки (ФАР), имеющие эффективный командный метод управления, что позволяет системе ПВО одновременно сопровождать до 24 различных воздушных целей, которые можно поразить с минимальным временным интервалом. Время реакции комплекса не превышает 10 секунд, а вероятность поражения самолета, не выполняющего маневры уклонения, составляет 0,9-0,95. В то же время реальная эффективность всех современных оперативно-тактических средств ПВО во многом определяется их способностью вести эффективную работу по ракетам. «Бук-М2Э» способен эффективно уничтожать такие цели с эффективной отражаемой поверхностью (ЭОП) на уровне до 0,05 м2 с вероятностью поражения на уровне 0,6-0,7. Максимальная скорость поражаемых баллистических ракет составляет до 1200 м/с.

Поражение крылатых ракет противника и других целей, например, беспилотников, летящих на малых и предельно малых высотах в условиях труднопроходимой и пересеченной и лесистой местности, обеспечивается системой ПВО за счет наличия в ее составе специального РЛС подсвета и наведения (РПН), оборудованная антенным постом, поднятым на высоту 21 м.

Для него не являются помехой температура воздуха до +50°С, порывы ветра до 25-27 м/с, повышенная запыленность воздуха. Современная аппаратно-программная реализация противопомеховых каналов, используемых в комплексе, позволяет боевым средствам комплекса уверенно функционировать даже в условиях сильного шумоподавления с барражирующими помехами до 1000 Вт/МГц. В ходе испытаний велась стрельба как по одиночным, так и по нескольким целям, одновременно находящимся в зоне поражения комплекса. При этом обстреливались цели различных классов и назначения. Испытания стали настоящей проверкой предельных возможностей российской системы ПВО и подтвердили ее высокий боевой потенциал и соответствие тактико-техническим характеристикам, которые были заложены конструкторами на стадии разработки.

Размещение боевых средств ЗРК «Бук-М2Э» на быстроходных самоходных гусеничных шасси (можно использовать и колесные) обеспечивает возможность быстрого свертывания и развертывания комплекса, этот норматив укладывается в 5 минут. Для смены позиции со всем включенным оборудованием комплексу требуется не более 20 секунд, что говорит о его высокой мобильности. По шоссе боевые машины комплекса могут двигаться со скоростью до 65 км/ч, по грунтовым дорогам — 45 км/ч. Запас хода боевых машин, входящих в состав комплекса, составляет 500 км.

В то же время ЗРК «Бук-М2Э» является всесуточной системой ПВО. Основное боевое средство комплекса — СОУ — работает в круглосуточном режиме за счет применения оптико-электронной системы, которая построена на основе ПЗС-матричного телевизионного и субматричного тепловизионного каналов. Использование этих каналов позволяет значительно повысить живучесть и помехозащищенность комплекса.

ЗРК «Бук-М2Э» способен работать в различных климатических зонах; по желанию заказчика автомобили комплектуются кондиционерами. Боевые машины комплекса без каких-либо ограничений (по дальности и скорости) могут перевозиться всеми видами транспорта: железнодорожным, водным, воздушным.

Экспортный вариант комплекса «Бук-М2Э» поставлен в Венесуэлу, Сирию и Азербайджан. При этом стартовым заказчиком этого комплекса выступила Сирия, контракт заключен в 2007 году и оценивается в $1 млрд. Все комплексы по этому контракту уже поставлены.

Технические характеристики

Дальность поражения аэродинамических целей, км:
максимум	45
минимальный	3
Высота поражения аэродинамических целей, км
максимум	25
минимальный	0,015
Дальность поражения, км:
	20
крылатые ракеты на высоте 100 м	20
Максимальная скорость поражения аэродинамических целей, м/с	830
Максимальная скорость поражения баллистических ракет, м/с	1200
Количество одновременно обстреливаемых целей	до 24
Вероятность поражения целей одной ракетой:
тактические самолеты и вертолеты	0,9–0,95
тактические баллистические ракеты	0,6–0,7
Время развертывания (свертывания), мин	5
Время непрерывной работы (с дозаправкой), час	24
Скорость движения боевых машин, км/ч:
по шоссе	65
по грунтовым дорогам	45
Запас хода боевых средств без дозаправки, км	500
Климатические условия эксплуатации:
температура, °С	±50
влажность при +35°С, %	98
высота над уровнем моря, м	до 3000
скорость ветра, м/с	до 30

Видео

Зенитный ракетный комплекс «Бук-М2Э» — один из лучших в мире ЗРК средней дальности . На стрельбах, состоявшихся в сентябре 2010 года на полигоне Капустин Яр, зенитно-ракетный комплекс (ЗРК) «Бук-М2Э» продемонстрировал 100-процентную эффективность. Они поразили пять мишеней пятью выстрелами. Об этом сообщил пресс-секретарь командующего Северо-Кавказским военным округом подполковник Андрей Бобрун. Стрельбы провела зенитно-ракетная бригада, первой получившая ЗРК «Бук-М2Э» в российской армии.

Стрельба в очередной раз подтвердила уникальные боевые характеристики ЗРК «Бук-М2Э». Это многофункциональный, мобильный, многоцелевой зенитно-ракетный комплекс средней дальности. Головным разработчиком является В.В. Тихомирова, головной производитель ОАО «Ульяновский механический завод» (УМЗ).

ЗРК «Бук-М2Э» (в классификации НАТО — SA-17 «Гризли») — многоцелевой зенитно-ракетный комплекс средней дальности, предназначенный для поражения любых аэродинамических целей, в том числе маневрирующих самолётов тактической и стратегической авиации, вертолётов огневой поддержки, в том числе висящих, широкого спектра ракетные цели: тактические баллистические, противорадиолокационные, крылатые. ЗРК также способен атаковать надводные цели (класса «эсминец» и «ракетный катер»). ЗРК «Бук-М2Э» обеспечивает обстрел наземных радиоконтрастных целей как в бесшумной обстановке, так и в условиях интенсивного радиопротиводействия.

Согласно заданным требованиям ЗРК «Бук-М2Э» модернизирован по следующим направлениям :
— В состав боевых средств комплекса внедрены современные специализированные цифровые вычислительные машины (СЦВМ), которые благодаря своим высоким характеристикам и объем памяти, обеспечивающий не только решение боевых задач, но и функционирование режимов обучения и подготовки экипажей средств комплекса;

— заменен телеоптический прицел (ТОВ) на телетепловизионную систему, обеспечивающую обнаружение, захват и автоматическое сопровождение целей в пассивном режиме как ночью, так и в сложных метеоусловиях;

— заменена система документирования работы комплекса на комплексную (встроенную) систему объективного контроля (ИСОК) на базе современных компьютерных технологий;

— аппаратура обработки сигналов и индикации, ранее выполненная на элементной базе 70-х. ..80-х годов, для повышения надежности работы переведена на процессорную обработку с выводом информации на жидкокристаллические мониторы;

— средства связи заменены современными цифровыми радиостанциями, обеспечивающими прием и передачу как речевой информации, так и кодированных данных целеуказания и целераспределения;

— рабочие места операторов с индикаторами на основе электронно-лучевых трубок (ЭЛТ) заменены на автоматизированные рабочие места.

Основой ЗРК «Бук-М2Э» является пуско-заряжающая установка (ПЗУ 9А39), основным назначением которой является транспортировка, хранение и пуск зенитных управляемых ракет (ЗУР). Машина 9А39 способна производить пуск 4 ракет, расположенных на пусковой установке, а также заряжать ее с неподвижных люлек, на которых размещены еще 4 ракеты.

Кроме того, ПЗУ способна заряжать и разряжать самоходную огневую установку (СОУ). Пусковая установка-заряжающая 9А39 совмещает в себе функции транспортно-заряжающей и пусковой установки. Зарядка ПЗУ зенитными управляемыми ракетами может осуществляться с транспортного средства. Полный цикл перезарядки 8 единицами ракет составляет 26 минут.

В состав пусковой установки-заряжателя ПЗУ 9А39 входят следующие составные части :
— Пусковое устройство;
— Силовые агрегаты;
— Силовой сервопривод;
— Система телекодовой связи;
– Оборудование для топографической привязки и ориентирования;
— Цифровая вычислительная машина;
— Нажмите.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Боевая масса — 35,5 т.
Экипаж — 3 чел.
Тип брони — противопульная
Время реакции комплекса: 10-12 сек.
Вероятность поражения цели одной ракетой: 0,9-0,95.

Подвижность:
Мощность двигателя — 710 л.с.
Скорость по шоссе — 65 км/ч
Скорость по пересеченной местности — 35..45 км/ч
Запас хода по шоссе — 500 км
Преодолеваемый подъем — 35 град.
Преодолимый ров — 1,5 м
Преодолеваемый брод — 1 м

Зона поражения комплекса :
— по дальности — от 3 до 45 км;
— по высоте — от 15 м до 25 км.

В зенитном комплексе используются современные фазированные антенные решетки с эффективным командным методом фазового управления, позволяющие одновременно сопровождать и поражать до 24 целей с минимальным интервалом времени. Наличие в ЗРК РЛС подсвета и наведения РПН с антенным постом, поднимающимся на высоту до 21 м, обеспечивает поражение целей, летящих на малых и предельно малых высотах, в лесистой и пересеченной местности. местность.

Размещение боевых средств на быстроходных самоходных гусеничных шасси позволяет производить развертывание и свертывание средств ПВО не более чем за 5 минут. На смену позиций при включенном оборудовании уходит всего 20 секунд. Все это свидетельствует о высокой мобильности комплекса.

Современная программно-аппаратная реализация каналов помехозащиты обеспечивает надежное функционирование боевых средств комплекса в условиях интенсивных шумовых заградительных помех мощностью до 1000 Вт/МГц.

Возможность круглосуточной работы основного боевого средства комплекса — СОУ в режиме оптико-электронной системы, реализованной на базе субматричного тепловизионного и ПЗС-матричного телевизионных каналов, значительно повышает шумность помехоустойчивость и живучесть ЗРК.

Высокая эффективность комплекса многократно подтверждена многократными успешными стрельбами на полигонах Российской Федерации и зарубежных заказчиков в условиях, максимально приближенных к боевым. Зенитный ракетный комплекс «Бук-М2Э» — один из лучших в мире ЗРК средней дальности. Он пользуется все возрастающим спросом на мировом рынке вооружений.

/ По материалам oborona.ru и www.confpubs.ru /

Как узнать, кто ваш ангел

Совместимость женщины Девы и мужчины Девы

NJDEP — Выпуск новостей 22/P037

(22/P037) TRENTON – Департамент охраны окружающей среды призывает жителей Нью-Джерси чтобы проверить деревья на своей территории на наличие признаков болезни листьев бука и сообщить о своих выводах в Лесную службу Нью-Джерси, заявил сегодня комиссар Шон М. Латуретт. Болезнь листьев бука была впервые обнаружена в округах Берген и Эссекс летом 2020 года, а в настоящее время подтверждена еще в 10 округах.

Болезнь листьев бука представляет собой новую угрозу для здоровья лесов, поражающую местные и декоративные деревья бука, включая американский, европейский и восточный бук на северо-востоке. Начальными видимыми симптомами являются темные полосы между жилками листа, которые лучше всего видны, если поднести лист к источнику света. Сначала симптомы могут присутствовать только на нескольких листьях одной ветки, что затрудняет первоначальную диагностику. По мере прогрессирования болезни поражаются все больше листьев, и могут проявиться дополнительные симптомы, в том числе побурение краев листьев, которые начинают скручиваться, кожистая текстура листьев и ранняя дефолиация. В конце концов, произойдет гибель дерева.

«Угроза потери еще одной местной породы деревьев из наших лесов в течение короткого периода времени может усугубить и без того напряженную систему, которая борется с другими факторами стресса, такими как инвазивные растения, травоядные олени, засуха, наводнения и изменение климата», — говорится в заявлении штата . Лесник Джон Сакко . «Мы наблюдаем повсеместную потерю ясеней из-за изумрудной ясеневой мотылька наряду с историческими потерями американского каштана из-за фитофтороза и американского вяза из-за голландской болезни вяза. Благодаря индивидуальным наблюдениям и исследованиям мы можем лучше понять болезнь листьев бука и работать над сохранением буковых деревьев в наших лесах и дворах».

«Буки — обычное ландшафтное дерево по всему Нью-Джерси, а также важные виды для дикой природы, включая медведей, индеек и лесных уток», — сказал Джон Сесил, помощник комиссара государственных парков, лесов и исторических мест . «Декоративный бук, такой как плакучий бук и медный бук, также подвержен болезни листьев бука. Исчезновение буковых деревьев из ландшафта и экосистемы окажет значительное воздействие на окружающую среду, поэтому мы просим общественность помочь в проверке деревьев и связаться с Лесной службой Нью-Джерси, если они обнаружат признаки этой болезни».

Более мелкие буковые деревья, по-видимому, наиболее восприимчивы к лиственной болезни бука, но могут быть поражены буковые деревья всех классов размера. Болезнь прогрессирует и вызывает серьезное ухудшение здоровья дерева, прежде чем дерево в конечном итоге погибнет, как правило, в течение двух-семи лет.

На сегодняшний день болезнь листьев бука наблюдается в округах Берген, Берлингтон, Эссекс, Хантердон, Мерсер, Монмут, Моррис, Пассаик, Сомерсет, Сассекс, Юнион и Уоррен. Жители с вопросами или подозрением на болезнь листьев бука за пределами вышеупомянутых округов могут связаться с Программой здоровья лесов Лесной службы Нью-Джерси по электронной почте [email protected] или по телефону (609).) 292-2532.

Болезнь листьев бука была обнаружена в 2012 году в штате Огайо. Полная причина и механизм его распространения остаются неизвестными. Симптомы связаны с недавно обнаруженным подвидом ангинидной нематоды ( Litylenchus crenatae mccannii) , которая представляет собой несегментированного микроскопического червя . Механизмы заражения нематодами до конца не изучены, но исследования показывают, что нематоды связаны с почками и листьями пораженных буковых деревьев.

Известных способов лечения болезни листьев бука не существует, но исследования продолжаются. Лучшие методы управления, такие как соблюдение рекомендаций «Не перемещать дрова» и мониторинг здоровых буковых деревьев в ландшафтах и ​​​​лесах, могут быть лучшей защитой до тех пор, пока болезнь листьев бука не будет лучше изучена.

Лесная служба Нью-Джерси помогает поддерживать исследовательские усилия, создавая 12 участков для долгосрочного мониторинга для измерения и отслеживания болезни листьев бука в штате Нью-Джерси. Это часть совместных усилий нескольких штатов по сбору данных в надежде выявить тенденции и лучше понять прогрессирование болезни листьев бука.

Бук — важный вид в лиственных лесах северного Нью-Джерси. По оценкам Лесной службы Министерства сельского хозяйства США, в рамках 12 миллионов буковых деревьев по всему Нью-Джерси хранится более 1,1 миллиона метрических тонн углерода. Потеря этих деревьев приведет к выбросу накопленного углерода в атмосферу по мере разложения деревьев, что приведет к выбросам парниковых газов, вызывающим изменение климата, а также к будущей потере продолжающегося связывания углерода.

Болезнь листьев бука — одна из многих угроз лесам Нью-Джерси. Американские буки ранее страдали от болезни коры бука, которая была впервые обнаружена в Нью-Джерси в середине 1970-х годов. Американские буки, которые можно увидеть сегодня, пережили болезнь коры бука, но, похоже, не так хорошо переносят болезнь листьев бука.

Дополнительные угрозы для здоровья лесов, обнаруженные в Нью-Джерси, которые представляют наибольшую угрозу, включают изумрудную пепельную златку, бактериальный ожог листьев, губчатую моль (ранее известную как непарный шелкопряд), прыгающие черви, южный сосновый жук и нынешние засушливые условия.

Чтобы узнать больше о Forest Health в Нью-Джерси, посетите сайт www.nj.gov/dep/parksandforests/forest/foresthealth/index. html

.

Для получения дополнительной информации о Лесной службе штата Нью-Джерси посетите веб-сайт www.forestry.nj.gov/

.

Нравится страница Лесной службы штата Нью-Джерси на Facebook по адресу www.facebook.com/newjerseyforests/

Подписывайтесь на Комиссара Латуретта в Twitter и Instagram @shawnlatur, а также на DEP в Twitter @NewJerseyDEP, Facebook @newjerseydep, Instagram @nj.dep и LinkedIn @newjerseydep

###

Бук СНБ-5

РЕГИОНАЛЬНЫЙ АЭРОПОРТ ТОПИКА @ FORBES ФИЛД, ТОПИКА, КАНЗАС

Бук SNB-5 Twin Beech Model 18 (номер документа ВМС США 51241; регистрационный номер FAA N87693) Совершите виртуальный тур внутри Beech SNB

Модель 18 была одной из самых успешных и самых продолжительных серийных моделей Beech Aircraft. Он производился с 1937 года по 26 ноября 1969 года. Было построено около 18 коммерческих вариантов. Модель 18 была разработана для частной и гражданской авиации и сочетала в себе низкие эксплуатационные расходы, комфорт салона и функции безопасности, сравнимые с теми, которые можно найти на коммерческих авиалайнерах. Самолет проектировался для эксплуатации с небольших аэродромов и обладал высокой степенью надежности и простоты ремонта. Первый полет состоялся 15 января 19 г.37. Сотрудники Beech окрестили Model 18 Twin Beech . Проект столкнулся с жесткой конкуренцией со стороны Lockheed Electra Junior в конце 1930-х годов, но после вступления Соединенных Штатов во Вторую мировую войну производство резко возросло, чтобы удовлетворить потребности американских военных в учебных и служебных транспортных средствах. Все роды войск летали на версиях Twin Beech, и это продолжалось, когда в 1947 году появились ВВС США. Из почти 10 000 построенных самолетов Model 18 более 5 250 предназначались для вооруженных сил США и использовались для обучения штурманов (AT-7/SNB-2), стрелков и бомбардировщиков (AT-11/SNB-1), а также пилотов и для перевозки грузов и личного состава (C-45/SNB-5/JRB) и для аэрофотосъемки и картографирования (F-2). Более 90 процентов штурманов и бомбардировщиков США во время Второй мировой войны тренировались на версиях Twin Beech. Navigator , Kansan и Expeditor — все названия использовались для версий военных моделей 18, но наиболее часто используемым названием было Twin Beech . Военные США использовали дюжину основных вариантов и почти 40 подвариантов. Армейские ВВС и ВМС (включая морскую пехоту и береговую охрану) имели разные обозначения для Twin Beech. В сентябре 1962 года все уцелевшие военные Model 18 стали C-45 с разными буквенными суффиксами для разных версий. Береговая охрана США прекратила использование своих самолетов JRB в 1958 году. ВВС США сняли свои C-45 с вооружения в 1963 году. ВМС/морская пехота США сняли свои самолеты с вооружения в 1972 году, а армия США прекратила эксплуатацию самолетов C-45 в 1976 году. Twin Beech компании CAM — это SNB-5 ВМС США. Компания Beech Aircraft Company в Уичито, штат Канзас, первоначально построила самолет как SNB-2 Navigator в 1943 году. Как следует из названия, его основной задачей было обучение воздушных штурманов, а также он служил в качестве транспорта общего назначения. ВМС США приняли самолет 5 ноября 1943 с регистрационным номером 51241 и был доставлен 10 ноября 1943 года. Служба эксплуатировала самолет в течение следующих 16 лет, и он путешествовал по Соединенным Штатам с различными заданиями. В 1950-51 гг. компания Beech переделала самолет в транспортный СНБ-5. Осенью 1959 года он был снят с военно-морской службы, но вскоре начал новогоднюю карьеру в Министерстве сельского хозяйства США, приняв участие в программе искоренения личинок мух на границе Южного Техаса и Мексики. Самолет выпускает стерильную муху из парашюта, установленного в днище фюзеляжа. Карты истории показывают, что 19 сентября самолет был переименован в TC-45J.62, затем UC-45J в конце 1964 года. В июле 1981 года самолет был зарегистрирован в Университете Льюиса в Ромеовилле, штат Иллинойс. К 1988 году владельцем стала компания Courtesy Aircraft, Inc., Рокфорд, штат Иллинойс. САМ приобрела 51241 у этой корпорации 12 октября 1988 г. Некоторый первоначальный ремонт и реставрация Twin Beech проводились в 1989 году, но только в 1992 году начались постоянные усилия по восстановлению самолета до его военного сходства. Основная группа из четырех добровольцев работала несколько дней в неделю в течение почти восьми лет, чтобы восстановить самолет до его нынешней конфигурации. Этот самолет принадлежит музею боевой авиации. Назначения:   Ноябрь 1943 г.: Промежуточная подготовка ВМС, Вспомогательная авиабаза ВМС (NAAS) Родд Филд, (к югу от Корпус-Кристи) Техас Март 1946: Базовая подготовка морской авиации, NAAS Corry Field, (к северу от Пенсаколы) Флорида Апрель 1946: NAAS Бронсон Филд, (Пердидо Бэй) Флорида Август 1946: Блок VM, NAS Пенсакола, Флорида Сентябрь 1946: VM3, Базовая подготовка морской авиации, NAAS Corry Field Декабрь 1946 г. : Учебная эскадрилья VT-3, NAAS Corry Field Сентябрь 1947: Учебная эскадрилья VT-3, NAAS Whiting Field, (Милтон) Флорида Октябрь 1947 г.: Учебная эскадрилья VT-6, NAAS Whiting Field Декабрь 1947 г.: NAS Джексонвилл, Флорида Июнь 1948: NAS Пенсакола, Флорида Декабрь 1948 г.: NAS Сан-Диего (Северный остров) Калифорния Декабрь 1949: 11-й военно-морской округ, NAS El Centro, Калифорния Март 1950 г. : 11-й военно-морской округ, NAS Сан-Диего Август 1950 г.: Подготовка военно-воздушных резервов, NAS Окленд, Калифорния Сентябрь 1950 г.: Beech Aircraft Company, Вичита, Канзас, для восстановления и преобразования в SNB-5 Апрель 1951 г.: NAS Сан-Диего Апрель 1951 г.: Эскадрилья воздушных служб флота FASRON 691, NAS Сан-Диего. назначены в качестве вспомогательных / транспортных средств для авианосцев, когда они находились в порту, включая USS PHILIPPINE SEA (CV47), USS Badoeng STRAIT (CVE 116), USS BATAAN (CVL 29) и USS ORISKANY (CV 34) Сентябрь 1952 г. : USS SHANGRI-LA (CV 38), Бостон, Массачусетс Ноябрь 1952 г.: FASRON 895, NAS Sand Point, (Сиэтл) Вашингтон Февраль 1953 г.: FASRON 113, NAS Sand Point Август 1953: FASRON 113, NAS Уидби-Айленд, (Оук-Харбор) Вашингтон Сентябрь 1953 г.: NAS Сан-Диего, Калифорния Октябрь 1953 г.: на складе военно-морской авиации (NAF), Личфилд-Парк, Аризона Ноябрь 1953 г.: NAS Пенсакола, Флорида Февраль 1954 г. : Группа повышения квалификации ATU 801, NAAS Кингсвилл, Техас Октябрь 1954 г.: Учебное командование вспомогательной авиации ВМС, NAAS Kingsville Апрель 1956: NAS Пенсакола, Флорида Сентябрь 1956: Эскадрилья дальнего радиолокационного обнаружения VAW 12, NAS Quonset Point, (к востоку от Shore Acres) Род-Айленд Февраль 1959 г.: Истребительная эскадрилья, всепогодная, VF (AW) 4, NAS Quonset Point Июль 1959 г.: На складе NAF Litchfield Park, Arizona, Сентябрь 1959 г. : Министерство сельского хозяйства США, авиабаза Мур, Миссия, Техас Июль 1981 г.: Университет Льюиса, Локпорт, Иллинойс Март 1988 г.: Courtesy Aircraft, Рокфорд, Иллинойс Октябрь 1988 г.: Музей боевой авиации     ТЕХНИЧЕСКАЯ ПРИМЕЧАНИЯ: Производитель: Бук Первичный Использование: Пассажирский транспорт на шесть-восемь пассажиров Альтернативное использование: Тренажер Экипаж: Пилот, второй пилот Варианты: C-45H, B-18S Двигатели: Два девятицилиндровых радиальных двигателя Pratt & Whitney R-985 мощностью 450 л. с. (335,5 кВт) каждый с воздушным охлаждением Максимальная скорость: 225 миль/ч (362 км/ч) Крейсерская скорость: 129 миль в час (208 км/ч) Диапазон: 1250 миль (2012 км) Служебный потолок: 24 900 футов (7 590 м) Размах крыла: 47 футов 8 дюймов (14,53 м) Площадь крыла: 32,42 кв. м Длина: 34 фута 2 дюйма (10,41 м) Высота: 9 футов 2 дюйма (2,79 м) Вес: Пустой: 6 000 фунтов (2 721,6 кг) Брутто: 9,300 фунтов (4218,5 кг) Вооружение: Нет Серийный номер: ВМС США BuNo. 51241 (регистрационный номер Федерального управления гражданской авиации N87693)

Copyright 2008-2022 Музей боевой авиации

Дополнение в «Буковой» роще

БУК-2М стал базой для нового Бук-3М.

Новый ЗРК «Бук-М3» станет надежным «щитом» от ударов современных средств воздушного нападения, в том числе высокоточных крылатых ракет «Томагавк»

Вечная проблема меча и щита в наше время выражается, в том числе, в противоборстве средств воздушно-космического нападения (СВКН) и противовоздушной обороны (ПВО). Это проявляется и в практической реализации одного из основных философских законов — единства и борьбы противоположностей. Что бы ни говорили сегодня о новых видах оружия, а современные «меч» и «щит» еще долго будут важнейшими средствами ведения войны.

Сообщение об успешном испытании зенитно-ракетного комплекса (ЗРК) «Бук-М3» не оставит равнодушными как наших западных «друзей», так и желающих использовать его для отражения своих возможных атак. И есть на что обратить внимание.

Как отметил генеральный директор Концерна ВКО «Алмаз-Антей» Ян Новиков, на испытаниях ЗРК «Бук-М3» в сложной воздушной обстановке я поразил цель — имитатор баллистической цели. Ранее об уникальной ракете комплекса, которая почти в два раза больше предыдущих версий и не имеет мировых аналогов в своем классе, сообщил начальник войсковой ПВО генерал-лейтенант Александр Леонов. По словам Новикова и со слов главы Минобороны Сергея Шойгу, новый ЗРК должен быть принят на вооружение российской армии в этом году.

Что такое ЗРК «Бук-М3»?

История создания

«Бук-М3» — новейшая модификация в семействе ныне широко известного в мире советского ЗРК «Бук», аналогом для которого был ЗРК малой дальности «Куб». «. Последний в свое время состоял на вооружении многих иностранных армий как «Квадрат», а в СССР был основным средством ПВО танковых дивизий. Оба комплекса созданы кооперацией отечественных предприятий во главе с Н.И. В.В. Тихомиров.

Новый ЗРК «Куба» отличался увеличенной дальностью (3,5–30 против 6–22 км) и высотой (0,025–30 против 0,1–12 км) зоной поражения (800–600 против 0 ,8) и ряд других характеристик.

ЗРК «Бук» с 1978 года состоял на вооружении зенитно-ракетных бригад общевойсковых (танковых) армий Сухопутных войск. В ходе последующих модернизаций были созданы его модификации «Бук-М», «Бук-М1», «Бук-М1», «Бук-М2» и их экспортные варианты. После поражения в небе над Донбассом российского дальнего бомбардировщика Ту-2М2 и малайзийского авиалайнера особую известность получила система «Бук-М22».

Позже был создан ЗРК «Бук-М9 317К2», возможности которого резко возросли. Зенитная управляемая ракета (ЗУР) 9М317 обеспечивала поражение воздушных целей в зоне до 50 км и 27 км по дальности и высоте соответственно. Скорость поражаемых целей увеличена до 1100 м/с, обеспечена возможность одновременного обстрела 24 воздушных целей, в том числе крылатыми ракетами на дальности 17–18 км с высотой их полета 20 м. Вероятность поражения целей достигала 0,95. В 1988 году комплекс был принят на вооружение, но в связи с распадом СССР в войска он поступил только в 2008 году.

Новый ЗРК «Бук-М3» стал глубокой модернизацией предыдущего «Бук-М2», его создание началось в 2007 году.

Назначение и возможности «Бук-М3»

ЗРК «Бук-М3» (9К317М3, по классификации США/НАТО SA-17/Grizzly) — высокомобильное многофункциональное огневое средство средней дальности. Комплекс предназначен для поражения всех видов маневрирующих пилотируемых и беспилотных, в том числе беспилотных летательных аппаратов, крылатых и баллистических ракет, самолетов (ЛА), а также радиоконтрастных наземных и надводных целей в условиях интенсивного огневого и радиоэлектронного противодействия противника.

По открытым данным комплекс способен вести огонь по этим типам воздушных целей на дальностях и высотах 2,5 – 70 км и 0,015 – 35 км соответственно. Скорость полета целей может достигать 3000 м/с. По этому и некоторым другим показателям ЗРК «Бук-М3» сравним с известным ЗРК большой дальности С-300ПМУ-2. Это обеспечивает поражение единственной американской управляемой оперативно-тактической ракеты MGM-140 ATACMS, скорость которой не превышает 1500 м/с.

Высокая вероятность поражения (0,99) аэродинамических самолетов обеспечивается модернизированной системой ПРО 3М317М, скорость которой достигает 1550 м/с. Комплекс «Бук-М3» состоит на вооружении зенитно-ракетного дивизиона, способного одновременно обстреливать 72 воздушные цели боекомплектом из 36 ракет. Основными элементами нового ЗРК являются: командный пункт, РЛС обнаружения целей, шесть самоходных огневых (СОУ) и три пусковых (СПУ) установок, ракеты.

Основные особенности

Несмотря на сохранение общей архитектуры построения и принципа действия, ряд характерных особенностей позволяет рассматривать ЗРК «Бук-М3» как новый комплекс. При неизменном общем количестве основных боевых элементов на гусенице или колесной базе боевые возможности нового ЗРК резко менялись. Вот некоторые из них.

«Бук-М3» создан на современной цифровой элементной базе. Уменьшение массы и габаритных характеристик ракеты позволило разместить ее в транспортно-пусковом контейнере, что защитило систему ПРО от внешних воздействий и увеличило их количество с 4 (8) до 6 (12) на самоходной стрельбе. установки. В результате общий возимый запас готовых к бою ракет увеличился вдвое (с 36 до 72), что имеет особое значение в условиях скоротечного зенитного боя и при отражении массированных ударов с воздуха.

По сообщению пресс-службы Концерна ВКО «Алмаз-Антей», в ходе испытаний новая ракета «почти в два раза» превосходит предыдущие варианты по техническим характеристикам и не имеет мировых аналогов среди зенитных ракет своего класса . Она поражала все типы целей, имитирующих самолеты и вертолеты, тактические баллистические и стратегические крылатые, в том числе противокорабельные с высотой полета до 5 м, ракеты.

Новая ракета оснащена комбинированной системой наведения с активной радиолокационной головкой самонаведения (ГСН). В комплексе с тепловизионными средствами обеспечивает в любое время суток и при любой погоде захват и дальнейшее сопровождение цели в автоматическом режиме. Другими словами, реализуется принцип «выстрелил и забыл». Это также обеспечивает высокоточное наведение ракет на скоростные высокоманевренные цели и высокую общую живучесть комплекса в условиях активного радиоэлектронного и огневого сопротивления противника.

Мощная осколочно-фугасная боевая часть (БЧ) обеспечивает надежное поражение данных типов воздушных, наземных и надводных целей. Поражающие элементы боевой части в виде заостренных стержней и оригинальная система ее подрыва не оставляют цели шанса уйти «живьем» от этой ракеты. На испытаниях поражающие элементы пробивались даже конструкциями из титановых сплавов.

Пуск ракеты, о котором сообщалось в 2015 году, значительно сокращает время реакции комплекса с момента обнаружения цели до пуска ракеты. Газодинамические рули, система управления, высокие собственные скорости полета и маневренность, а также устойчивость к перегрузкам предполагают возможность прямого кинетического поражения цели (принцип «hit-to-kill»). Причиной тому являются отчеты о почти 100-процентном (не менее 0,9999) вероятность поражения целей.

Увеличение возможности одновременного ведения огня по целям каждой СОУ в 1,5 раза повысило производительность всего комплекса. В сложных финансово-экономических условиях немаловажное значение имеет унификация ракеты, которая может применяться с корабельным ЗРК «Ураган» (экспортный вариант «Штиль»).

Выводы и пожелания

Известные и неизвестные по понятным причинам возможности ЗРК позволяют сделать следующие довольно неприятные для наших «заклятых друзей» выводы.

ЗРК войскового типа «Бук-М3» совместно с комплексами большой и малой дальности (С-300 и «Тор-М2»), а также непосредственного прикрытия (ЗРК «Тунгуска», ЗРК «Игла» и др. ) обеспечивают надежный всеростовой защитный «зонт» группировок войск и объектов от ударов с воздуха. Особое значение имеет тот факт, что «Бук-М3» может использоваться как важнейший элемент противоракетной обороны средней линии в рамках общеэшелонной системы ПВО/ПРО России.

Создание такого комплекса, особенно в нынешней весьма неспокойной и неблагоприятной для России военно-политической обстановке, является несомненным успехом отечественного оборонно-промышленного комплекса. В современных условиях средства воздушно-космического нападения и борьбы с ними стали решающими в вооруженной борьбе, поэтому необходимо в кратчайшие сроки оснастить такими средствами нашу армию в необходимом количестве.
