Ракеты гранит характеристики: Противокорабельная крылатая ракета П-800 Оникс

Крылатая противокорабельная ракета П-700 Гранит (3М-45)

Бортовая автономная селективная система управления ПКР построена на основе мощной трехпроцессорной вычислительной машины с использованием нескольких информационных каналов, что позволяет успешно разбираться в сложной помеховой обстановке и выделять истинные цели на фоне любых помех. Создание этой системы осуществлено коллективом ученых и конструкторов ЦНИИ «Гранит» под руководством его генерального директора Героя Социалистического Труда, лауреата Ленинской премии В.В.Павлова.

Ракета 3М-45 (П-700) имеет несколько гибких адаптивных траекторий в зависимости от оперативной и тактической обстановки в морском и воздушном пространстве района операции. Максимальная скорость полета соответствует М=2,5 на большой высоте и М=1,5 — на малой. Комплекс обеспечивает залповую стрельбу всем боекомплектом с рациональным пространственным расположением ракет и позволяет действовать против одиночного корабля по принципу «одна ракета-один корабль» или «стаей» против ордера кораблей.

В режиме беглого огня одна ракета, выполняющая роль «наводчика» летит по высокой траектории, чтобы максимально увеличить площадь захвата цели, в то же время другие ракеты летят по низкой траектории. В полёте ракеты обмениваются информацией о целях. Если ракета -«наводчик» перехвачена, тогда одна из других ракет автоматически принимает на себя её функции. Ракеты сами распределяют и классифицируют по важности цели, выбирают тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения заданной цели в бортовую вычислительную машину (БЦВМ) заложены электронные данные по современным классам кораблей. К тому же в БЦВМ есть и тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней — конвой, авианесущая или десантная группа, и атаковать главные цели в ее составе. В БЦВМ заложены данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны.

После пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели.

Ракета имеет маршевый турбореактивный двигатель КР-93 (разработан в КБ Уфимского моторостроительного ПО под руководством главного конструктора Сергея Гаврилова) и кольцевой твердотопливный ускоритель в хвостовой части, начинающий работу под водой. Вариант ракеты с опытным сверхзвуковым прямоточным двигателем

4Д 04, разработанным в ОКБ-670 под руководством Михаила Бондарюка, позволял ракете развивать скорость до 4М.

По опыту боевой и оперативной подготовки ВМФ, сбить такую ракету практически невозможно. Даже если поразить «Гранит» противоракетой, ракета из-за своей огромной массы и скорости может сохранить начальную скорость полета и в результате долететь до цели.

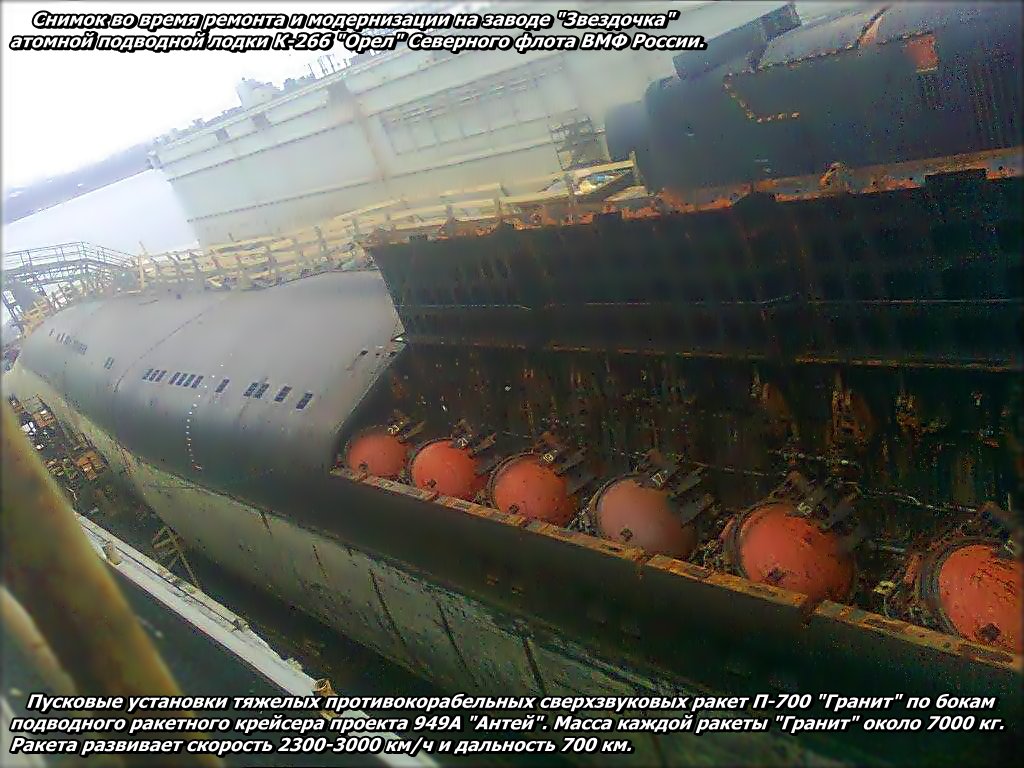

Ракетным комплексом «Гранит» вооружены 12 атомных подводных крейсеров (АПК) проекта 949А типа «Антей», по 24 ПКР на каждом, со скоростью подводного хода более 30 узлов. Пусковая установка СМ-225А, размещенная на АПК этого проекта, предназначена для обеспечения условий хранения и пуска крылатых ракет ЗМ45 или ЗМ15 как при подводном, так и при надводном положениях. Пусковая установка СМ-225А размещена в контейнере ПЛ, установленном под постоянным углом. Внутри контейнера на устройстве продольного удержания установлен стакан с направляющими и раскреплен через поперечные амортизаторы на стенки контейнера ПЛ. Поперечные амортизаторы размещены в герметизированном сухом объеме, образованном стенкой контейнера, стаканом и двумя резинокордными оболочками (РКО).

Каждый подводный крейсер стоит в десять раз дешевле, чем авианосец ВМС США типа «Нимитц». Таков наш асимметричный и экономичный ответ на авианосную угрозу. Других сил в Вооруженных силах России, способных реально противостоять этой угрозе, сейчас фактически нет. С учетом проводимых модернизаций самих носителей, ракетного комплекса и ПКР «Гранит» созданная группировка способна эффективно действовать до 2020 г. Естественно, одновременно необходимо развивать и поддерживать в боеготовом состоянии и системы боевого управления силами, разведки и целеуказания.

Кроме борьбы с АУГ боевые единицы группировки способны действовать не только против соединений кораблей всех классов в ходе вооруженных конфликтов любой интенсивности, но и эффективно поражать ракетами с обычной боевой частью цели на побережье противника. При необходимости корабли с комплексом «Гранит» могут явиться резервом решения задач Морских стратегических ядерных сил.

На четырех тяжелых атомных ракетных крейсерах проекта 1144 (типа «Петр Великий») размещено по 20 ракет в индивидуальных подпалубных пусковых установках СМ-233 (разработчик — КБ специального машиностроения), с углом возвышения 60°.

Технические решения при разработке ПУ СМ-233 были направлены на выполнение следующих основных требований:

унификацию и заимствование механизмов и сборочных единиц ПУ СМ-233 с пусковой установкой СМ-225 комплекса РО «Гранит» подводной лодки проекта 949;
повышение надежности старта ракеты за счет уменьшения числа операций в боевом цикле.

На корабле ПУ размещены в подпалубном помещении под углом к горизонту в четыре ряда по пять единиц вдоль диаметральной плоскости корабля. Габаритные размеры палубных проемов определены из условий безопасного выхода ракет при старте и загрузке. ПУ поставлялись с завода-изготовителя (ЛМЗ) на корабль полностью собранными, прошедшие все испытания и проверки в объеме программ заводских испытаний и ТУ, что значительно сокращало время на монтаж, отладку и испытания на корабле. Закрывание палубных проемов обеспечивается защитными крышками с конструктивной защитой от осколков снарядов гидравлическими приводами. Открывание (закрывание) крышек производится по заранее установленной циклограмме по мере запуска ракет. На верхней палубе и на крышках предусмотрены посадочные места для установки палубного загрузочного устройства.

На основании Решения Минсудпрома, Минобщемаша и ВМФ от 05.02.82 г. №1/0018 в 1982 г. начались работы по созданию ПУ СМ-233А комплекса РО «Гранит» для корабля проекта 1143.

5 («Адмирал флота Советского Союза Кузнецов», главный конструктор В.Ф.Аникиев).

При разработке ПУ СМ-233А были приняты технические решения, направленные на повышение тактико-технических характеристик и технико-экономических показателей установки СМ-233:

повышение боеготовности и надежности за счет сокращения количества механизмов и устройств, задействованных в период предстартовой подготовки и пуска ракеты;
снижение трудозатрат и стоимости за счет уменьшения металлоемкости и упрощения конструкции трудоемких узлов и механизмов;
сокращения объема и времени технического обслуживания и упрощение условий его проведения;
повышение ремонтопригодности пусковой установки за счет упрощения конструкции механизмов;
уменьшение количества взаимных связей ПУ с системами корабля.

На корабле проекта 1143.5 размещено 12 пусковых установок СМ-233А. ПУ размещены под верней палубой с постоянным углом возвышения. Внутри корпуса ПУ на шарнирных опорах устройства продольного удержания установлен стеклопластиковый стакан с направляющими и раскреплен через поперечную амортизацию на стенки корпуса установки. Сверху ПУ герметично закрывается крышкой с защитным набором и устройством радиомаскировки.

П-700 Гранит

Противокорабельная крылатая ракета

П-700 / 3М-45 «Гранит» ракетного комплекса 3К-45 разработана НПО машиностроения (г.Реутов), главные конструкторы — В.И.Патрушев и В.А.Вишняков (с 1978 г.). По состоянию на 2012-2013 г.г. главный конструктор по направлению — Константин Данилов.

Разработка ракеты «Гранит» явилась продолжением работ по созданию противокорабельных ракет (ПКР) П-500П подводного старта с дальностью 400-600 км и скоростью полета 3200-3600 км/ч, которые велись в связи с усилением ПВО авианосцев ВМС США истребителями F-14 с ракетами «Феникс» и многоканальной РЛС. Для достижения гарантированного поражения авианосной ударной группировки предполагалось наносить удар группой ПКР не менее 20 шт. Разработка ракеты начата по Постановления Совета министров СССР №539-186 от 10 июля 1969 г. о проведении ОКР «Гранит» по созданию комплекса, срок начала испытаний комплекса назначался на второй квартал 1973 г.

Испытания ракет начаты на наземном стенде в ноябре 1975 г. около мыса Фиолент в Крыму. Летные испытания комплекса «Гранит» проводились с середины 1979 г. до конца 1980 г. на полигоне Ненокса. Совместные испытания комплекса и носителей проводились с 1980 г. по август 1981 г. Пуски осуществлялись с ракетного крейсера «Киров» пр.1144 в ходе государственных испытаний крейсера с сентября по декабрь 1980 г. Первый пуск с головной атомной подводной лодки с крылатыми ракетами (ПЛАРК) К-525 пр.949 «Гранит» произведен 8 декабря 1980 г. Совместные испытания завершены в августе 1981 г. — всего выполнено 20 пусков с ПЛАРК и 8 пусков с ракетного крейсера «Киров» (в августе 1981 г.

проведено 4 пуска ракет).

Комплекс принят на вооружение ВМФ СССР Постановлением Совмина СССР №686-214 от 19 июля 1983 г. Ракеты производились Оренбургским машиностроительным заводом (ПО «Стрела»).

Ракета 3М-45 «Гранит»

Западное обозначение ракет «Гранит» — SS-N-19 SHIPWRECK.

Носители ракетного комплекса 3К-45 «Гранит» в ВМФ России

Тяжелые авианесущие крейсера пр.1143.5, пр.1143.6 и пр.1143.7 («Ульяновск») — 12 подпалубных ПУ СМ-233А, в строй введен 1 корабль — ныне «Адмирал Флота Советского Союза Кузнецов». В конце 1990-х годов выведен из строя боевой пост ракетного комплекса «Гранит» .
Атомный ракетный крейсер пр.1165 «Фугас» (проект) — 32-48 подпалубных ПУ (проект не реализован).
Атомные ракетные крейсера пр.1144 «Орлан» — 20 подпалубных ПУ СМ-233 (на стадии проекта крейсера — 16 ПУ), в строй введено 4 корабля:
— «Киров» пр. 1144 (ныне — «Адмирал Ушаков») — 1980 г.
— «Фрунзе» пр.1144.2 (ныне — «Адмирал Лазарев») — 1984 г.
— «Калинин» пр.1144.2 (ныне — «Адмирал Нахимов») — 1988 г.
— «Петр Великий» пр.1144.2 — 1998 г.
Атомный ракетный крейсер пр.1293 (проект) — 16 подпалубных ПУ (проект не реализован).
ПЛАРК пр.688 (проект) — ракеты П-500П (проект) в пусковых контейнерах идентичных или аналогичных ПУ ПКР «Малахит» ПЛАРК пр.670.
ПЛАРК пр.949 «Гранит» — 24 ПУ СМ-225, в строй введено 2 ПЛАРК (выведены из боевого состава ВМФ в 1996 г.):
— К-525 — 1980 г.
— К-206 — 1983 г.
ПЛАРК пр.949А — 24 ПУ СМ-225А, в строй введено 11 ПЛАРК, недостроено 2 ПЛАРК (К-139 и К-135).

Конструкция ракеты

Ракета выполнена по нормальной аэродинамической схеме с треугольным крылом, треугольными килями и стабилизаторами, на стартово-разгонной ступени так же треугольные стабилизаторы, аэродинамические поверхности в предпусковом положении сложены. Торовидная стартово-разгонная система сбрасывается после отработки, колпак воздухозаборника и крышка сопла маршевого ТРД отстреливаются сразу после пуска (выхода ракеты над поверхностью воды при подводном старте).

Двигатели:
— стартово-разгонная ступень — РДТТ;
— маршевый — короткоресурсный турбореактивный двигатель КР-21-300.

ТТХ ракеты П-700 «Гранит»

Длина - 8.84 м
Диаметр корпуса - 1.14 м
Диаметр транспортно-пускового контейнера - 1.35 м
Размах крыла - 2.6 м

Масса стартовая - 7360 кг
Масса боевой части - 750 кг

Дальность действия:
- 700-800 км (на высотной траектории, согласно ТТЗ ВПК при СМ СССР 1966 г.)
- 200 км (на маловысотной траектории, согласно ТТЗ ВПК при СМ СССР 1966 г.)
- 500 км (согласно ТТЗ ВПК при СМ СССР 1968 г.)
- 700 км (высотная траектория)
- 200 км (маловысотная траектория)
Скорость полета:
- 3500-4000 км/ч (согласно ТТЗ ВПК при СМ СССР 1966 г. )
- 2500-3000 км/ч (согласно ТТЗ ВПК при СМ СССР 1968 г.)
- 1.5-1.6 М (на малой высоте)
- 2.5-2.6 М (на большой высоте)
Высота полета:
- 200-24000 м

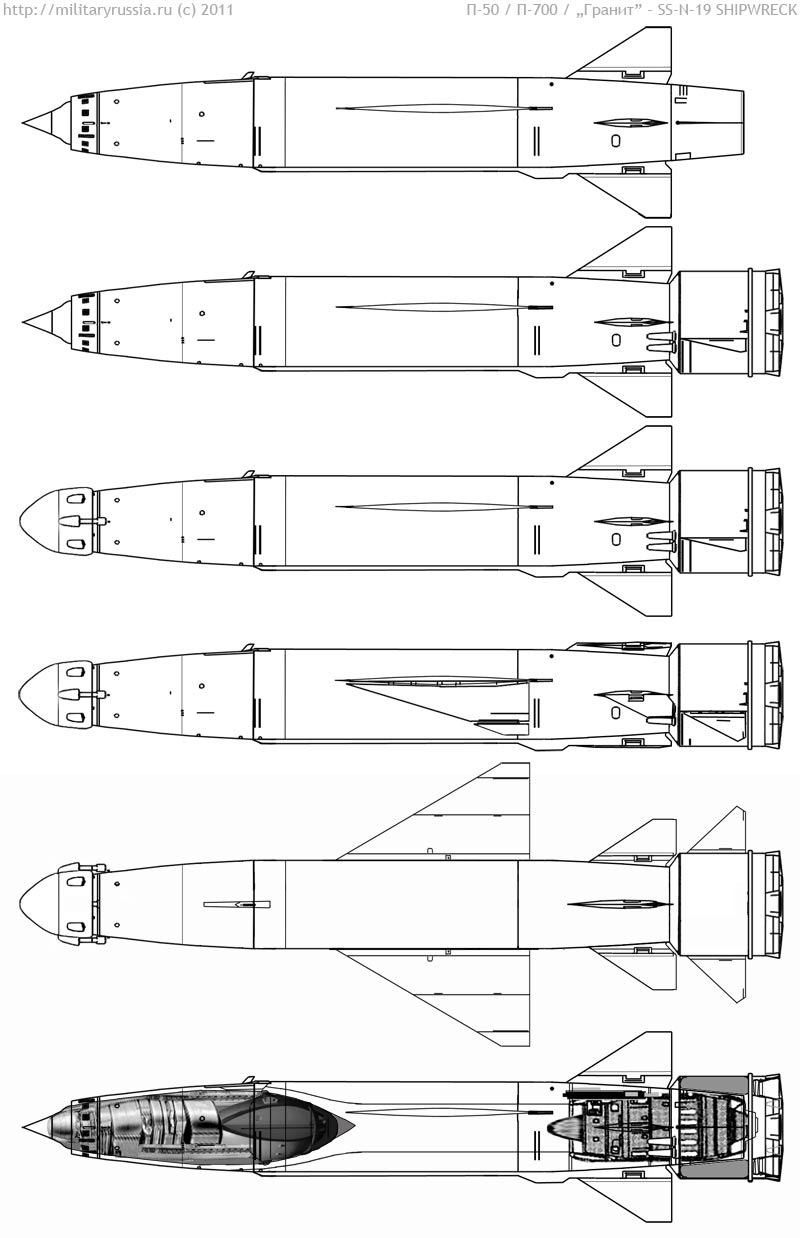

Компоновочная схема ракеты П-700 «Гранит»

Боевое оснащение

Ракета применяется с двумя типами боевых частей:
- ядерная мощностью до 500 кт; согласно договоренностей между СССР и США (1991 г.) крылатые ракеты с ядерными БЧ на кораблях ВМФ России и США не базируются;
- фугасно-проникающая БЧ разработки НПО "Алтай" (г.Бийск). Боевая часть имеет бронированный корпус и взрыватель с замедлением.

Пуск ракеты 3М45 Гранит» с атомного ракетного крейсера пр.11442 «Пётр Великий», 19 сентября 2017 г. (http://mil.ru)

Система управления и наведение

Система управления ракеты инерциальная с корректировкой по данным системы наведения, включающей в себя несколько  БЦВМ, активную радиолокационную головку самонаведения (ГСН) и систему обмена информацией между ракетами (СОИР) залпа с несколькими каналами приема-передачи информации.  Антенна РЛС ГСН расположена в центральном теле воздухозаборника двигателя.

В алгоритмах наведения ракеты использована логика выбора главной цели в ордере кораблей. Анализировался размер целей и удаление целей от точки ожидаемых координат цели. Подобный алгоритм позволял выбрать самую крупную цель в ордере кораблей. Позже подобный алгоритм был использован на ПКР "Вулкан".

При групповом пуске ракет после обнаружения цели РЛС ракеты (радио-локационным визиром) происходит целераспределение с использованием СОИР, согласно введенного при пуске типа цели. После определения координат целей, назначенных при целераспределении и их параметров движения, ракета с выключенной РЛС снижается на малую высоту и совершает полет к точке предполагаемых координат цели. При подходе к точке предполагаемых координат цели РЛС включается и происходит захват цели. Каждая ПКР выходит к своей цели согласно ранее проведенному целераспределению.

Модификации:

П-500П — проект ракеты подводного старта со скоростью полета более 3000 км/ч прорабатывавшийся ОКБ-52 для вооружения ПЛАРК пр. 688 в середине 1960-х годов.

Комплекс П-700 / 3К-45 «Гранит», ракета 3М-45 — основной вариант противокорабельной ракеты, принят на вооружение ВМФ СССР и России.

Комплекс 3К45-2 «Гранит-2», ракета 3М45-2 — модернизированный вариант комплекса с обновленным оборудованием. Разработка начата в 2001 г., но не была завершена.

«Новый оборонный заказ. Стратегии»

3М-10 Гранат

Крылатая ракета большой дальности

3М-10 / КС-122 «Гранат» ракетного комплекса 3К-10 разработана в ответ на создание в США крылатых ракет SLCM и GLCM свердловским КБ «Новатор» по решению ВПК при Совмине СССР №282 от 19 июня 1975 г. Главный конструктор — Л.В.Люльев. В результате проведенной ГосНИИАС в конце 1960-х годов НИР «Эхо» установлена возможность преодоления системы ПВО противника дозвуковыми крылатыми ракетами при массированном их применении, а так же с применением приема «встречного подрыва» для поражения ядерными взрывами средств ПВО с целью расчистки коридора для других атакующих КР. Разработка торпедно-ракетного комплекса для размещения на подводных лодках начата КБ «Малахит» (главный конструктор — Л.А.Подвязников) по приказу Минсудпрома от 9 декабря 1975 г.

Торпедно-ракетный комплекс предназначался для решения оперативно-стратегических задач на континентальном театре боевых действий путем поражения административно-политических и крупных военно-промышленных центров с заранее известными координатами. Ракета оснащена системой наведения с коррекцией траектории полета на участках коррекции по сопоставлению цифровых карт местности в районах коррекции, заложенных в память системы наведения, с профилем местности по данным радиовысотомеров ракеты («экстремальная навигация»).

26 мая 1978 г. Постановлением Совмина СССР задана переработка проекта атомной подводной лодки пр.971 для размещения ракетно-торпедного комплекса с крылатыми ракетами «Гранат».

Испытания ракет КС-122 начаты в июле 1976 г. в Крыму. Совместные испытания средств комплекса «Гранат» проводились на полигоне в Неноксе. Летно-конструкторские испытания, а так же Государственные испытания комплекса предполагалось вести на атомной подводной лодке проекта 671РТМ К-254. В октябре 1979 г. ПЛА с подготовленными для установки оборудования комплекса помещениями прибыла Беломорско-Балтийским каналом из Ленинграда в Северодвинск на сдаточную базу «Дубрава». Летом 1980 г. в Северодвинске на лодке проведены основные монтажные работы по установке оборудования комплекса. В июле 1981 г. проведены комплексные испытания аппаратуры комплекса и корабельных систем с ракетой 3М-10. Акт готовности ПЛА К-264 к первому пуску КР 3М-10 подписан 29.07.1981 г. Летно-конструкторские испытания проводились в Белом и Баренцевом морях с 23 апреля 1982 г. по 15 апреля 1983 г.

Государственные испытания комплекса начаты пуском с ПЛА К-254 21 июля 1982 г. Государственные испытания крылатых ракет 3М-10 завершены в Баренцевом море на ПЛА К-264 успешными пусками 23 августа 1983 г.

Ракетный комплекс 3К-10 «Гранат» принят на вооружение 31 декабря 1983 г. В 1987 г. выполнен первый пуск ракеты 3М-10 «Гранат» с головной атомной подводной лодки проекта 971. К концу 1988 г. по западным данным на подводных лодках ВМФ СССР размещено около 100 ракет 3М-10 «Гранат». Для обеспечения боевого применения крылатых ракет, оснащенных экстремальной корреляционной системой наведения, в ВМФ был создан специальный вычислительный центр по формированию цифровых карт местности предполагаемых театров военных действий и выработке полетных заданий.

Ракета 3М-10 «Гранат» (кадр из фильма «Государственный Центральный Морской полигон. 50 лет. «, 2004 г.)

Западное обозначение ракет 3М-10 «Гранат» — SS-N-21 SAMPSON.

Носители ракетного комплекса 3К-10 «Гранат» в ВМФ России

атомные подводные лодки с крылатыми ракетами проектов 949 «Гранит» и проекта 949А «Антей» — в составе вооружения для торпедных аппаратов.
атомные подводные лодки проекта 971 — в составе вооружения для торпедных аппаратов.
атомные подводные лодки проекта 671РТМ / 671РТМК — в составе вооружения для торпедных аппаратов.
атомные подводные лодки проекта 945 и 945А — в составе вооружения для торпедных аппаратов.
атомные подводные лодки проекта 667АТ «Груша» — с применением ракет из специальных торпедных аппаратов-пусковых установок расположенных двумя группами по 4 аппарата в средней части корпуса, общий боекомплект 32 ракеты.

Конструкция ракеты

Ракета выполнена по нормальной аэродинамической схеме со складывающимся в фюзеляж прямым крылом, маршевым турбореактивным двигателем в хвостовой части фюзеляжа и стартовой твердотопливной ступенью. маршевый двигатель из фюзеляжа не выдвигался (в отличие от авиационных крылатых ракет МКБ «Радуга»).

Старт ракеты выполнялся из торпедного аппарата подводной лодки в капсуле, которая раскрывалась и сбрасывалась после выхода ракеты из воды.

Двигатели:
— стартово-разгонная ступень — РДТТ;
— маршевый — короткоресурсный малогабаритный ТРДД Р-95А-300 / изделие 95 / Р-95ТМ-300 тягой 400 кг. Производство было освоено на Запорожском машиностроительном заводе (Украина).

ТТХ ракеты 3М-10 «Гранат»

Длина ракеты со стартовой ступенью - 8.09 м
Длина ракеты - 6.2 м
Диаметр корпуса - 510 мм
Диаметр капсулы - 533 мм
Размах крыла - 3.3 м

Масса стартовая - 2385 кг
Масса ракеты без стартового двигателя - 1103 кг
Масса боевой части - не менее 200 кг

Дальность действия - 3000 км
Скорость полета - 720 км/ч
Высота полета - 15-200 м
Глубина пуска - до 40 м

Крылатая ракета 3М-10 «Гранат» в стартовой конфигурации

Компоновочная схема ракеты П-700 «Гранит»

Боевое оснащение

Ракета состояла на вооружении только в варианте ядерного оснащения с боевой частью мощностью 200 кт. По имеющейся информации с 1995 г. ядерные боевые части в морских крылатых ракет были сняты и хранились на складах ВМФ России.

Атомная подводная лодка проекта 971 — вероятно, К-284 «Акула» (Soviet Military Power 1987. США. 1987 г.)

Система управления и наведение

Система управления ракеты инерциальная автономная с коррекцией от рельефометрической корреляционно-экстремальной системы коррекции. Система коррекции включает в себя БЦВМ, радиовысотомер, систему хранения цифровых матриц-карт участков коррекции и полетного задания. В основу принципов работы системы коррекции положены работы академика Красовского. Разработку бортового оборудования системы наведения и комплекса технических средств подготовки полетных заданий вел НИИ приборостроения (г.Москва, директор - А.С.Абрамов).

Коррекция траектории полета ракеты выполнялась на участках коррекции цифровые карты рельефа которых находились в памяти системы навигации и сличались с профилем высот на маршруте ракеты, получаемым радиовысотомерами ракеты.

Модификации:

3М-10 / КС-122 «Гранат» — основная модификация стратегической крылатой ракеты подводного старта.

«Новый оборонный заказ. Стратегии»

Ракета П-700 «Гранит»

В 1969 году в ЦКБМ МОМ была начата разработка противокорабельной ракеты дальнего действия «Гранит».
Еще в середине 60-х годов, в период разработки комплексов «Аметист» и «Малахит», генеральный конструктор В.Н.Челомей пришел к заключению о необходимости и возможности сделать новый шаг на пути универсализации условий старта для ракет дальнего действия. Он выступил с предложением о разработке нового комплекса с крылатыми ракетами, способными стартовать из-под воды, а по дальности и скорости полета не уступающими комплексу «Базальт». Предполагалось этим комплексом оснащать как подводные лодки (проект 949 «Гранит»), так и надводные корабли. Новый комплекс получил наименование «Гранит». В процессе создания комплекса «Гранит» впервые все основные смежники разветвленной кооперации проработали множество (до одного-двух десятков) вариантов конструктивных решений по крылатой ракете, бортовой системе управления, по подводной лодке. Затем эти варианты оценивались по боевой эффективности, стоимости и срокам создания, реализуемости, и на основе анализа были сформулированы требования к крылатой ракете и другим элементам системы вооружения.
С момента создания первых ПКР, способных поражать надводные корабли на очень больших дальностях, встал вопрос обеспечения противокорабельных ракет данными целеуказания. В глобальном масштабе эта задача могла бы быть решена только с помощью космических аппаратов.
Теоретические основы построения такой космической системы, параметры их орбит, взаимное положение спутников на орбитах разработаны непосредственно с участием академика М.В.Келдыша. Система, создававшаяся в ЦКБМ, состояла из нескольких спутников радиолокационной и радиотехнической разведки, с которых данные об обнаруженных целях могли непосредственно быть переданы на носитель КР или на наземные пункты.
Комплекс «Гранит» обладал рядом качественно новых свойств. Впервые создали ракету большой дальности стрельбы с автономной системой управления. Бортовая система управления строилась на основе мощной трехпроцессорной вычислительной машины с использованием нескольких информационных каналов, что позволяло успешно разбираться в сложной помеховой обстановке и выделять истинные цели на фоне любых помех. Создание этой системы осуществлено коллективом ученых и конструкторов ЦНИИ «Гранит» под руководством его генерального директора Героя Социалистического Труда, лауреата Ленинской премии В.В.Павлова.
В ракете воплотился богатый опыт НПО по созданию электронных систем искусственного интеллекта, позволяющий действовать против одиночного корабля по принципу «одна ракета — один корабль» или «стаей» против ордера кораблей. Ракеты сами распределят и классифицируют по важности цели, выберут тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения именно заданной цели в бортовую вычислительную машину ПКР заложены электронные данные по современным классам кораблей. К тому же в машине есть и чисто тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней — конвой, авианесущая или десантная группа, и атаковать главные цели в ее составе.
Также в бортовой вычислительной машине есть данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны. Как говорят конструкторы, после пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели.
В 1966-1967 гг. в ОКБ-670 М.М.Бондарюка готовился проект двигателя 4Д-04 оригинальной схемы для КР «Гранит», рассчитанной на скорость М=4. В дальнейшем для этой ракеты был выбран серийный маршевый ТРД КР-93 на М=2,2. Ракета имеет ТРД и кольцевой твердотопливный ускоритель в хвостовой части, начинающий работу под водой. Впервые была решена сложная инженерная задача запуска двигателя за очень короткое время при выходе ракеты из-под воды.
Возможность маневрирования ракет позволила реализовать рациональный боевой порядок их в залпе с наиболее эффективной формой траектории. Это обеспечило успешное преодоление огневого противодействия сильной корабельной группировки.
Следует сказать, что ни в одной из предыдущих крылатых ракет, созданных в НПОМ, не было сконцентрировано и успешно реализовано столь много новых сложнейших задач, как в ракете «Гранит». Сложнейшая конструкция ракеты потребовала проведения большого объема наземных испытаний в гидробассейнах, аэродинамических трубах, на теплопрочностных стендах и т.д.
После проведения полного объема наземной отработки по КР и основным ее элементам (системы управления, маршевого двигателя и др.) в ноябре 1975 г. начали летно-конструкторские испытания. На государственные испытания комплекс был предъявлен в 1979 г. Испытания проводились на береговых стендах и головных кораблях: подводной лодке и крейсере «Киров». Испытания были успешно завершены в августе 1983 года, и Постановлением СМ от 12 марта 1983 года комплекс «Гранит» приняли на вооружение ВМФ.
Ракеты нового универсального ракетного комплекса третьего поколения «Гранит» имели как подводный, так и надводный старт, дальность стрельбы 550 км, обычную или ядерную боевую часть, несколько гибких адаптивных траекторий (в зависимости от оперативной и тактической обстановки в морском и воздушном пространстве района операции), скорость полета в 2,5 раза больше скорости звука. Тротиловый эквивалент боевой части каждой ракеты равен 618 кг, радиус действия поражающих факторов — 1200 метров.
Комплекс обеспечивал залповую стрельбу всем боекомплектом с рациональным пространственным расположением ракет и помехозащищенную автономную селективную систему управления. При создании «Гранита» впервые был использован подход, основой которого является взаимная увязка элементов сложной системы (средства целеуказания — носитель — ПКР). В результате созданный комплекс впервые приобрел возможность решать любую задачу морского боя нарядом огневых средств одного носителя. По опыту боевой и оперативной подготовки ВМФ, сбить такую ракету практически невозможно. Даже если поразить «Гранит» противоракетой, ракета из-за своей огромной массы и скорости может сохранить начальную скорость полета и в результате долететь до цели.
Ракетным комплексом «Гранит» вооружены 12 атомных подводных крейсеров проекта 949А типа «Антей», по 24 ПКР на каждом, со скоростью подводного хода более 30 узлов. На четырех тяжелых атомных ракетных крейсерах проекта 1144 (типа «Петр Великий») размещено по 20 ракет в индивидуальных подпалубных пусковых установках СМ-233. ПУ расположены наклонно — под углом 47º. Перед пуском ракет контейнеры заполняются водой. Кроме того, этими ракетами оснащен ТАВКР «Адмирал флота Советского Союза Кузнецов» (пр. 1143.5) — 12 ПКР.
Каждый подводный крейсер стоит в 10 раз дешевле, чем авианосец ВМС США типа «Нимитц». Других сил в Вооруженных силах России, способных реально противостоять авианосной угрозе, сейчас фактически нет. С учетом проводимых модернизаций самих носителей, ракетного комплекса и ПКР «Гранит» созданная группировка способна эффективно действовать до 2020 г. Естественно, одновременно необходимо развивать и поддерживать в боеготовом состоянии и системы боевого управления силами, разведки и целеуказания. Кроме борьбы с АУГ боевые единицы группировки способны действовать не только против соединений кораблей всех классов в ходе вооруженных конфликтов любой интенсивности, но и эффективно поражать ракетами с обычной боевой частью цели на побережье противника. При необходимости корабли с комплексом «Гранит» могут явиться резервом решения задач Морских стратегических ядерных сил.
Первые фотографии секретной ракеты появились только в 2001 г. после трагической гибели подводной лодки К-141 «Курск» 12 августа 2000 г. После подъема подводной лодки 23 ПКР, бывшие на борту АПЛ в последнем походе, выгружаются для дальнейшей утилизации.

Описание
Разработчик		ЦКБМ
Обозначение	комплекс	П-700 «Гранит»
Обозначение	ракета	3М45
Обозначение NATO		SS-N-19 «Shipwreck»
Первый пуск		1975
Система управления		инерциальная с активным радиолокационным конечным наведением
Геометрические и массовые характеристики
Длина, м		10
Размах крыла, м		2,6
Диаметр, м		0,85
Стартовый вес, кг		7000
Тип боеголовки		фугасно-кумулятивная	ядерная (500 кт)
Масса БЧ, кг		750
Силовая установка
Маршевый двигатель		ТРД КР-93
Тяга, кгс (кН)
Стартово-разгонная ступень		твердотопливная
Летные данные
Скорость, км/ч (М=)	на высоте	2800 (2,5)
Скорость, км/ч (М=)	у земли	(1,5)
Дальность пуска, км		550 (625)
Маршевая высота полета, м

Помогали:

Источники информации:

«Базальт» и «Малахит», спрессованные в «Гранит» / Независимое военное обозрение от 07.04.2000 /
Стране.Ru известна тайна оружия АПЛ «Курск»
Крылатые ракеты — национальное оружие России / Г.А.Ефремов /
Ракеты над морем
Форумы Авиабазы =Kron= /
P-700 3M-45 Granat SS-N-19 SHIPWRECK / FAS /
«ПВРД — задание на завтра» / Е. Ерохин, «Двигатель» #1’2001 /

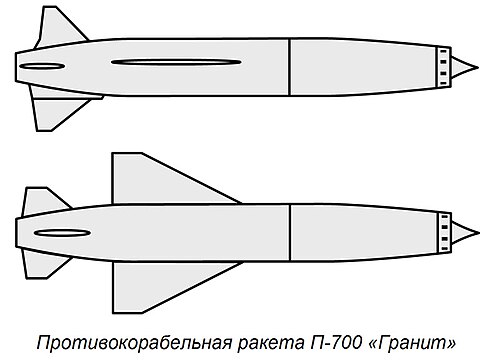

Противокорабельная ракета П-700 комплекса ракетного оружия «Гранит»

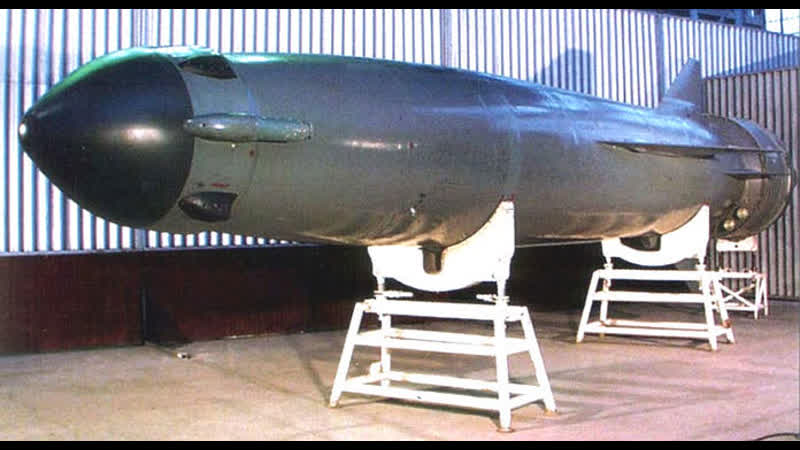

Ракета 3М45 / SS-N-19 SHIPWRECK комплекса «Гранит» в музее «НПО Машиностроение», г. Реутов.

Классификация

Противокорабельная ракета Тип

стоит на вооружении Статус

Комплекс П-700 «Гранит», ракета 3М45 Обозначение

SS-N-19 «Shipwreck» Обозначение NATO

инерциальная с активным радиолокационным
конечным наведением Система управления

История производства

СССР Страна производства

НПО машиностроения (ОКБ-52) Разработчик

В. Н. Челомей Главный конструктор

1969 — 1983 годы Годы разработки

ноябрь 1975 — июль 1983 года Начало испытаний

П-500П;
«Гранит» с ПВРД;
ОКР «Гранитит» / комплекс 3К45-2 «Гранит-2»,
ракета 3М45-2 Модификации

История эксплуатации

Геометрические и массовые характеристики

8 м Длина

0,85 м Диаметр

2,6 м Размах крыла

7000 кг Стартовый вес

фугасно-кумулятивная, ядерная (500 кт) Тип боеголовки

750 кг Масса БЧ

Силовая установка

ТРД КР-93 Маршевый двигатель

твердотопливная Стартово-разгонная ступень

Лётные данные

2,5 М (Маха) Скорость

550 км Дальность пуска

14000 м Маршевая высота полета

24000 / 25 м Высота полета
(максимальная/минимальная)

1,5 М (Маха) Скорость

145 км Дальность пуска

14000 м Маршевая высота полета

24000 / 25 м Высота полета
(максимальная/минимальная)

ПКРК «Гранит» — Универсальный противокорабельный ракетный комплекс «Гранит» с крылатой ракетой дальнего радиуса действия П-700, подводно-надводного старта. Разрабатывался в СССР с 1969 по 1983 годы. Состоит на вооружении кораблей проектов 1144 «Орлан» и 1143.5 «Кречет» а так-же подводных лодок пр. 949/949А «Антей»

История создания

Предпосылки

Согласно военно-морской доктрине СССР , основной задачей надводного флота, наряду с обеспечением прикрытия зоны патрулирования РПКСН, было противодействие американским авианосным ударным группам (АУГ). Для решения этой задачи, семидесятых годах двадцатого века было решено создать принципиально новый тип ракетных крейсеров, с атомной силовой установкой, как подводного (пр.949) так и надводного (пр.1144) типа. Для вооружения этих кораблей, ЦК КПСС и Советом Министров СССР, было выпущено постановление от 10 июля 1969 года: разработать универсальный ракетный комплекс, способный применяться как с подводных лодок, так и с обычных крейсеров.

Проектные работы и испытания

Ракета 3М-45 Комплекса П-700 в разрезе.

Противокорабельный ракетный комплекс П-700 «Гранит» разрабатывался в НПО машиностроения В. Н. Челомея. Главным конструктором был назначен В. И. Патрушев. Согласно техническому заданию, новая ракета должна была уметь автономно, без взаимодействия с носителем выбирать основную цель атаки в ордере кораблей. Первые испытания были начаты в 1975 году на наземном стенде, Ракеты испытывались на полигоне Ненокса (Архангельская обл.) Всего с наземных стендов было произведено по меньшей мере 19 запусков. В 1980 году начались совместные испытания комплекса с носителями, ракетным крейсером «Киров» и атомной подводной лодкой К-525 (головной корабль проекта 949). а первый подводный запуск был проведен 26 февраля 1976 года возле мыса Фиолент (п-ов. Крым). В общей сложности в процессе летных испытаний, было выполнено 45 пусков. Цикл государственных испытаний был завершен в 1983 году, и по его итогам, постановлением СМ СССР от 12 марта 1983 года комплекс «Гранит» принят на вооружение ВМФ.

Еще со времен создания первых ПКР большой дальности, стала очевидной необходимость постройки системы, которая обеспечивала бы для них целеуказание. Дело в том, что дальность действия РЛС самого корабля, ограничена горизонтом и составляет, в зависимости от высоты мачты, на которой расположена антенна, в среднем 40-50 км. Что касается загоризонтных длинноволновых радаров, то эффективность их работы сильно зависит от состояния атмосферы, а кроме того, они не всегда способны обеспечить достаточную точность целеуказания, для наведения ПКРК. Наиболее перспективным способом решения этой задачи стало-бы создание спутниковой системы целеуказания, которая и была разработана, при непосредственном участии академика Мстислава Келдыша. Система морской космической разведки и целеуказания (МКРЦ) «Легенда» состояла из полутора десятков низкоорбитальных спутников, оснащенных мощными радарами, и была способна вести наблюдение за всей поверхностью мирового океана.

Тактико-технические характеристики

ПКРК «Гранит» на лодке пр.949 «Гранит» в ПУ ПЛАРК «Курск»

Старт ракеты осуществляется из транспортно-пускового контейнера, перед запуском, заполняемого забортной водой, что характерна, данная схема применяется при пуске не только с подводных, но и с надводных носителей. В случае запуска с подлодки, это сделано по трем причинам: для уравнивания давления внутри и снаружи контейнера, снижения термических нагрузок на пусковую установку, а так же для использования воды в качестве рабочего вещества для образования пара, который выталкивает ракету из ПУ. Что же касается надводных судов, то было решено оказаться от разработки двух типов оборудования комплекса, двух типа стартовых двигателей для ракет чисто по экономическим соображениям.

Ракета использует комбинированную систему наведения. Выход в район цели осуществляется по данным инерциальной навигационной системы (ИНС). Для непосредственного-же наведения на корабль противника, применяется активная радиолокационная головка самонаведения (АРЛГСН) Характеристики бортового радара ракеты позволяют ей обнаруживать цель типа «крейсер» с расстояния порядка 70 км.

Ракеты комплекса П-700, оснащены бортовой цифровой вычислительной машиной (БЦВМ), используещей несколько информационных каналов, что в итоге позволило добиться высокой помехозащищенности. «Гранит» — умная ракета. Благодаря заложенным в её БЦВМ данным о классах современных кораблей, различных ордерах и т. д., ракета способна автономно выбирать наиболее приоритетную цель в группе противников. Кроме того, ракеты комплекса П-700 оснащены системой обмена информации в полете, это позволяет применять принцип «волчьей стаи». При залповом пуске, на одну из ракет возлагается функция лидера, в то время, пока основная часть «стаи» приближается к вражеской группе кораблей на малой высоте, укрываясь за радиогоризонтам, ракета-лидер двигаясь по высотной траектории, с помощью своей бортовой РЛС, ведет разведку. Обнаружив противника, «вожак» передает информацию «стае», после чего, ракеты автоматически распределяют между собой цели, в соответствии с заложенной программой. В случае если «вожак» сбит, место лидера занимает другая ракета. Все это позволяет оптимизировать поражение наиболее приоритетных кораблей противника.

П-700 имеет несколько различных вариантов траектории полета, предназначенных для разных оперативно-тактичесих ситуаций. При пуске на максимальную дальность, большая часть полета, выполняется на высоте порядка 14000 метров и скорости 2,5 МАХ. На участке атаки, ракета снижается до высоты 25 метров, что делает её менее уязвимой для зенитных систем противника. Ракета оснащена маршевым турбореактивным двигателем КР-93 и твердотопливным стартовым ускорителем.

Краткая таблица тактико-технических характеристик

Длина	8 м.
Диаметр	0,85 м.
Размах крыла	2,6 м.
Стартовый вес	7000 кг.
Скорость на высоте	2,5 МАХ
Скорость у воды	1,5 МАХ
Дальность	550 км по комбинированной траектории, 145 км по исключительно маловысотной траектории
Потолок	14000-17000 метров на маршевом участке, в зависимости от схемы траектории
Минимальная высота полёта	До 25 метров на участке атаки
Система управления	ИНС + АРЛГСН
Боевая часть	Проникающая 518—750 кг (данные расходятся) или ядерная, до 500 кт

Применение

Ракеты П-700 стоят на вооружении двадцати подводных крейсеров проекта 949А «Антей» (по 24 ПУ), а так же кораблей проекта 1144 «Орлан» (по 20 ПУ) и 1143 «Кречет» (по 12 ПУ) Запуск происходит из наклонных пусковых установок СМ-225 (для подводных лодок) или СМ-233 (для надводных крейсеров). На надводных кораблях установки располагаются под палубой, под углом 60 градусов. Перед стартом пусковые контейнеры заполняются водой. При стрельбе на большую дистанцию (от 100—120 км), ради уменьшения сопротивления воздуха, большую часть пути ракета проходит на высоте 14-17 тыс. метров и снижается до 25 метров непосредственно перед целью. По мимо спутниковой системы целеуказания МКРЦ «Легенда», для наведения ракет так же применяется авиационный комплекс «Успех», носителем которого могут быть самолеты Ту-95РЦ либо вертолеты Ка-25Ц. Теоретически П-700, может использовтаться для поражения не только морских, но и наземных целей, Однако, в виду того, что на борту ракеты нет необходимого для полетов над сушей оборудования, весь полет производится на большой высоте, что сильно увеличивает вероятность её перехвата вражеским ПВО.

Стоит отметить что ракета П-700 еще ни разу не применялась в условиях реального боевого столкновения, что дает повод различным спорам о её эффективности.

Литература и источники информации

Галерея

ТАРК «Петр Великий»
рисунок художника
Запуск П-700 с борта «Петра Великого»
П-700 в момент запуска
Загрузка ракеты в подводную лодку проекта 949
Запуск П-700 с борта «Петра Великого»
Выгрузка П-700 из атомохода «Курск»
Гранит в ПУ подводной локи проекта 949

Истребитель авианосцев – ракетный комплекс «Гранит»

Во времена холодной войны советские ракетные комплексы со звучными названиями «Малахит» и «Базальт» являлись настоящей головной болью для кораблей НАТО, причем каждый из них обладал своими уникальными характеристиками. Так отличительной особенностью «Малахита» была возможность пуска из подводного положения, а «Базальт» имел значительно увеличенную дальность поражения, а также довольно долгое время его крылатые ракеты оставались единственными в мире со сверхзвуковой скоростью. Решение разработчиков соединить в одной комплексе возможности «Малахита» и «Базальта» было вполне логичным, и в 1983 году на вооружение в ВМФ СССР поступил универсальный ракетный комплекс «Гранит».

Несмотря на то, что «Гранит» разрабатывался еще в конце 70-х, начале 80-х годов прошлого века, он и сейчас является одним из лучших в мире. Крылатая противокорабельная ракета П-700 составляющая основу комплекса имеет возможность подводного и надводного старта, дальность до 625 км, скорость в 2,5 раза превышающую скорость звука, а также его ракеты способны нести боезаряд массой 750 кг и ядерный заряд до 500 килотонн. П-700, как и большинство современных крылатых ракет действует по принципу «выстрелил и забыл», после пуска она самостоятельно следит за передвижениями цели, меняет траекторию и высоту и практически не уязвима для средств ПВО.

Еще больше эта неуязвимость очевидна при пуске комплексом сразу нескольких крылатых ракет. После выполнения такого залпа ракеты всячески взаимодействуют между собой, самостоятельно отслеживают, классифицируют и выбирают приоритетные цели. При приближении к цели одна из ракет берет на себя роль лидера и поднимается на более высокий эшелон, отвлекая на себя внимание средств ПВО. Если «лидера» сбивают, то его место занимает другая ракета из группы. Такая тактика значительно увеличивает шанс поражения выбранных целей.

Возможно единственный минус комплекса «Гранит» — это его громоздкость, которая не позволяет размещать его на малые и среднего размера АПЛ и суда. На данный момент комплекс «Гранит» установлен на 11 атомных подводных лодках типа «Антей» (по 24 крылатые ракеты на каждом), атомном ракетном крейсере «Петр Великий» (20 ракет), а также и на единственном российском авианосце «Адмирал Кузнецов» (12 ракет). Если учесть, что для уничтожения одного авианосца необходимо 7-10 точных попаданий ракет П-700, то комплекс «Гранит» по праву можно называть истребителем авианосцев. Однако необходимо учитывать тот факт, что как правило, все авианесущие крейсеры имеют мощную поддержку и охрану и для уничтожения такой группировки необходимо уже минимум 50-60 ракет подобных П-700. Поэтому очевидно, что ВМФ РФ явно не хватает существующей на сегодня группировки кораблей и необходимо в ближайшее время начать строительство как минимум двух-трех крейсеров аналогичных «Петру Великому». А то получается типично российская ситуация – имеем великолепный ракетный комплекс, но не имеем судов, на которые его можно установить.

Гранит: магматическая скала — изображения, определения и многое другое

Гранит: Образец выше представляет собой типичный гранит. Это около двух дюймов в поперечнике. Размер зерна достаточно крупный, чтобы можно было распознавать основные минералы невооруженным глазом или с помощью ручной линзы. Розовые зерна представляют собой полевой шпат ортоклаза, а зерна от прозрачного до дымчатого — кварц или мусковит. Черные зерна могут быть биотитом или роговой обманкой. В граните может присутствовать множество других минералов.

Что такое гранит?

Гранит — это изверженная порода светлого цвета с крупными зернами, которые можно увидеть невооруженным глазом. Он образуется в результате медленной кристаллизации магмы под поверхностью Земли.

Гранит состоит в основном из кварца и полевого шпата с небольшим количеством слюды, амфиболов и других минералов. Этот минеральный состав обычно придает граниту красный, розовый, серый или белый цвет с темными минеральными зернами, видимыми по всей породе.

Гранит в долине Йосемити: Фотография долины Йосемити, Калифорния, на которой видны крутые гранитные скалы, образующие стены долины. Правообладатель иллюстрации iStockphoto / photo75.

Содержание

Самая известная магматическая порода

Гранит — самая известная магматическая порода. Многие люди узнают гранит, потому что это самая распространенная магматическая порода, встречающаяся на поверхности Земли, и потому, что из гранита делают многие предметы, с которыми они сталкиваются в повседневной жизни.К ним относятся столешницы, напольная плитка, брусчатка, бордюры, ступени лестниц, строительный шпон и кладбищенские памятники. Гранит используется повсюду, особенно если вы живете в большом современном городе.

Гранит также известен своими многочисленными всемирно известными естественными обнажениями. К ним относятся: Стоун-Маунтин, Джорджия; Йосемитская долина, Калифорния; Гора Рашмор, Южная Дакота; Пайкс-Пик, Колорадо; и Белые горы, Нью-Гэмпшир.

Природные заметки Йосемити — Гранит: В этом видео рассматриваются некоторые из гранитов, которые создают живописные и скалолазные удовольствия национального парка Йосемити.

Гранит в континентальной коре

В учебниках по геологии сообщается, что гранит — самая распространенная порода в континентальной коре. На поверхности гранит обнажается в сердцевинах многих горных хребтов, на больших территориях, известных как «батолиты», и в основных областях континентов, известных как «щиты».

Крупные кристаллы минерала в граните свидетельствуют о том, что он медленно охлаждается из расплавленного материала породы. Это медленное охлаждение должно было происходить под поверхностью Земли и потребовало длительного периода времени.Если эти граниты обнажены на поверхности сегодня, то это могло произойти только тогда, когда гранитные породы были подняты, а вышележащие породы были размыты.

Большая часть континентов Земли покрыта отложениями или осадочными породами. Породы ниже обычно представляют собой граниты, метаморфизованные граниты или близкородственные породы. Эти глубокие граниты часто называют «породами фундамента».

Гранит: Фотография белого мелкозернистого гранита.Многие зерна в этой породе можно увидеть невооруженным глазом, особенно черные зерна. Однако белые зерна трудно увидеть невооруженным глазом, потому что их границы трудно распознать даже с помощью ручного объектива. Эту породу можно назвать аплитом из-за мелкозернистости. Этот образец около двух дюймов в поперечнике.

Гранит крупным планом: Увеличенное изображение белого мелкозернистого гранита на фотографии выше. Вы можете видеть, как трудно распознать границы между светлыми зернами — даже с помощью увеличения.Площадь, показанная на этом изображении, составляет около 1/4 дюйма в поперечнике.

Различные определения гранита

Слово «гранит» используется разными людьми по-разному.

Простое определение используется во вводных курсах геологии или наук о Земле.

Более точное определение используют петрологи (геологи, специализирующиеся на изучении горных пород).

И определение гранита значительно расширяется при использовании в производстве щебня и габаритного камня.

Эти множественные определения гранита могут привести к проблемам со связью. Однако, если вы знаете, кто использует это слово и с кем они общаются, вы можете интерпретировать это слово в его правильном контексте. Ниже объясняются три распространенных употребления слова «гранит».

Обобщенные диапазоны составов обычных магматических пород: Эта диаграмма иллюстрирует обобщенный минеральный состав магматических пород. Граниты и риолиты (по составу эквивалентные граниту, но мелкозернистые) показаны в левой части диаграммы.Из этой диаграммы вы можете сказать: граниты состоят в основном из полевого шпата ортоклаза, кварца, полевого шпата плагиоклаза, слюды и амфибола; и компонент ортоклаза может варьироваться от всего лишь 10% породы до примерно 75% породы.

A) Определение вводного курса

Гранит — крупнозернистая светлая магматическая порода, состоящая в основном из полевого шпата и кварца; он также содержит незначительные количества минералов слюды и амфибола (см. прилагаемую таблицу под названием « Обобщенные диапазоны состава обычных магматических пород »).Как только учащиеся узнают, как определять минералы в граните, это простое описание позволит им идентифицировать породу на основе визуального осмотра.

Во время этого визуального осмотра учащиеся должны использовать ручные линзы, чтобы убедиться, что минералы гранита присутствуют в породе. Эта проверка будет включать подтверждение того, что каждый из минералов, ожидаемых в граните, физически присутствует в породе — и присутствует в надлежащей пропорции.

Вот краткое изложение того, что вы можете наблюдать на изломанной поверхности гранита:

Знаете ли вы?
Ручная линза — важный инструмент для изучения камней.Чтобы определить название породы, часто необходимо идентифицировать минералы в породе.

Минералы полевого шпата

Минералы полевого шпата изобилуют гранитом. Обычно они белого, серого, розового или красноватого цвета. Многие зерна демонстрируют два направления спайности, которые пересекаются под прямым углом. Вы должны увидеть этот узор спайности в граните через ручную линзу.

Кварц

Кварц обычно представляет собой прозрачный минерал бесцветного или серого цвета.Многие зерна будут демонстрировать раковинный излом — со стекловидным блеском на поверхности раковинного излома.

Слюдяные минералы

Минералы слюды, ожидаемые в гранитах, включают мусковит или биотит. Слюды встречаются в очень тонких листах. Часто они будут в «книгах» из множества листов, сложенных друг на друга. Поверхности этих листов будут иметь высокоотражающий стекловидный блеск. Края «стопки листов» будут похожи на край стопки игральных карт.

Минералы амфибола

Минералы амфибола, такие как роговая обманка, имеют темный цвет и часто имеют призматическую форму.

Наборы камней и минералов: Получите набор камней, минералов или окаменелостей, чтобы узнать больше о материалах Земли. Лучший способ узнать о камнях — это иметь образцы для тестирования и изучения.

Б) Определение петролога

Гранит — это плутоническая порода, в которой кварц составляет от 10 до 50 процентов кислых компонентов.Щелочной полевой шпат составляет от 65 до 90 процентов от общего содержания полевого шпата. Применение этого определения требует способности компетентного геолога идентифицировать и количественно определять минералы.

Этот тип анализа не может быть выполнен студентом в классе или геологом в поле. Это пример сложностей, которые могут возникнуть при присвоении формального названия вулканической породе.

Многие породы, идентифицированные как «гранитные» с помощью определения вводного курса, не будут называться петрологами «гранитными».Вместо этого это могут быть щелочные граниты, гранодиориты, пегматиты или аплиты. Эти названия относятся к определенным типам гранита.

Эти названия требуют учета размера зерен и минерального состава породы — помимо определения того, что это гранит. Петролог мог бы назвать эти породы скорее «гранитоидными породами», чем гранитами. Существует много типов гранита в зависимости от минерального состава и текстуры.

Знаете ли вы?
Азурит Гранит, также называемый «гранитом К2», часто обрабатывают на драгоценные камни.Людям нравится его синий и белый цвета.

Прилагаемая таблица ( Обобщенные диапазоны составов обычных магматических пород ) иллюстрирует диапазон составов гранита. Из диаграммы вы можете видеть, что полевой шпат ортоклаза, кварц, полевой шпат плагиоклаза, слюды и амфиболы могут иметь различное содержание.

«Гранит»: Все вышеперечисленные породы можно было бы назвать «гранитными» в коммерческой каменной промышленности.Используя терминологию геологов, это будут (по часовой стрелке сверху слева): гранит, гнейс, пегматит и лабрадорит. Щелкните любое из их имен выше, чтобы увеличить его. Каждое из изображений выше представляет собой полированную каменную плиту диаметром около восьми дюймов.

C) Коммерческое определение

Использование слова «гранит» в производстве обмерного камня и щебня отличается от того, как это слово используется геологами. В этих отраслях под названием «гранит» подразумевается магматическая порода, отвечающая следующим критериям:

1) камень с видимыми зернами, которые сцепляются друг с другом

2) камень тверже мрамора

Используя эти критерии, габбро, базальт, пегматит, сланец, гнейс, диабаз, диорит и многие другие магматические породы будут называться «гранитом».«

Эти «граниты» используются для производства щебня, который используется для строительства дорог, бетона, строительства зданий, насыпи, железнодорожного балласта и многих других целей. Они используются в производстве размерного камня для изготовления столешниц, напольной плитки, бордюров, строительного шпона, памятников, брусчатки и многих других изделий. Эти граниты могут использоваться с распиленными, обрезанными или полированными поверхностями.

Пегматит: Фотография гранита с очень крупными кристаллами ортоклазового полевого шпата.Граниты, состоящие в основном из кристаллов диаметром более одного сантиметра, известны как «пегматиты». Этот камень имеет диаметр примерно четыре дюйма.

Гранитные породы: Эта треугольная диаграмма представляет собой метод классификации гранитных пород. Он основан на относительном содержании полевого шпата (K-Na-Ca) и кварца. Основные элементы не рассматриваются. Он изменен в соответствии с классификационной таблицей, подготовленной Международным союзом геологических наук. Изображение и модификация Геологической службы США.

Когда «Гранит» не соответствует требованиям

Итак, название «гранит» — это название магматических пород, которые состоят из полевого шпата ортоклаза, кварца, плагиоклазового полевого шпата, слюды и амфиболов, которые присутствуют в кристаллах, достаточно крупных, чтобы их можно было увидеть невооруженным глазом.

Это имя недостаточно конкретное для некоторых целей и для некоторых людей.

Для гранитных пород используются специальные названия в зависимости от размера их зерен (кристаллов).Если гранитная порода имеет особо крупные зерна (более одного сантиметра в диаметре), ее часто называют «пегматитом». Если это особенно мелкозернистая порода, кристаллизовавшаяся на небольшой глубине, ее можно назвать «аплитом».

Гранитные породы, минеральный состав которых граничит с диоритом, можно назвать «гранодиоритом». Те, которые особенно богаты плагиоклазовыми полевыми шпатами за счет щелочных полевых шпатов, могут быть названы «монцодиоритами».

На прилагаемой треугольной диаграмме показан метод классификации гранитных пород, основанный на относительном содержании кварца, щелочных полевых шпатов и полевых шпатов плагиоклаза.Эта диаграмма не предназначена для начинающих изучать магматические породы. Это классификация, используемая экспертами, обладающими навыками и оборудованием, необходимыми для количественной оценки минерального состава породы.

Гранитные столешницы: Гранитные столешницы на новой кухне. Правообладатель иллюстрации iStockphoto / Бернардо Грихалва.

Гора Рашмор: Гора Рашмор в Блэк-Хиллз, Южная Дакота, представляет собой скульптуру президентов Соединенных Штатов Джорджа Вашингтона, Томаса Джефферсона, Теодора Рузвельта и Авраама Линкольна, вырезанную из обнажения гранита.Правообладатель иллюстрации iStockphoto / Джонатан Ларсен.

Использование гранита

Гранит — это порода, которая чаще всего добывается в карьерах как «размерный камень» (природный скальный материал, который будет разрезан на блоки или плиты определенной длины, ширины и толщины). Гранит достаточно твердый, чтобы противостоять истиранию, достаточно прочен, чтобы выдерживать значительный вес, достаточно инертен, чтобы противостоять погодным условиям, и он принимает блестящую полировку. Эти характеристики делают его очень желанным и полезным камнем для измерения размеров.

Большая часть гранитного камня, производимого в Соединенных Штатах, поступает из высококачественных месторождений в пяти штатах: Массачусетсе, Джорджии, Нью-Гэмпшире, Южной Дакоте и Айдахо.

Гранит использовался тысячи лет как для внутренних, так и для наружных работ. Грубый и полированный гранит используется в зданиях, мостах, мощениях, памятниках и многих других проектах экстерьера. В помещении полированные гранитные плиты и плитка используются в качестве столешниц, напольной плитки, ступеней лестниц и многих других практических и декоративных элементов.

Высокая цена часто снижает популярность строительного материала. Гранит часто стоит значительно дороже, чем искусственные материалы. Однако часто выбирают гранит, потому что это престижный материал, используемый в проектах, чтобы произвести впечатление элегантности, долговечности и долговечного качества.

Гранит также используется как щебень или заполнитель. В этой форме он используется в качестве основного материала на строительных площадках, в качестве заполнителя при дорожном строительстве, железнодорожном балласте, фундаментах и везде, где щебень используется в качестве заполнителя.

Песчаник: осадочная порода — изображения, определения и многое другое

Песчаник: Образец песчаника примерно два дюйма (пять сантиметров) в поперечнике. Более близкий вид этого экземпляра представлен на фото ниже.

Что такое песчаник?

Песчаник — это осадочная порода, состоящая из песчинок размером с песчинки минерального, горного или органического материала. Он также содержит цементирующий материал, который связывает песчинки вместе, и может содержать матрицу из частиц размером с ил или глину, которые занимают промежутки между песчинками.

Песчаник — один из наиболее распространенных типов осадочных пород, который встречается в осадочных бассейнах по всему миру. Отложения песка, которые в конечном итоге образуют песчаник, доставляются в бассейн реками, но также могут быть доставлены под действием волн или ветра. Некоторые песчинки могут быть органическими частицами, такими как песок и обломки ракушек, образующиеся в бассейне.

Если песчаник прочный, его можно использовать для изготовления щебня для строительных проектов.Если в нем очень высокое содержание кварца, его можно раздробить и использовать в качестве источника кремнезема для производства стекла. Слои песчаника под поверхностью Земли могут служить водоносными горизонтами для грунтовых вод или резервуарами для нефти и природного газа.

Песчаник: Увеличенный вид образца песчаника, показанного выше. Серые и белые зерна в основном представляют собой кварц, черные зерна представляют собой частицы нечистого угля и сланца, а коричневый материал представляет собой окрашенные глинистые минералы, которые, вероятно, образовались, когда зерна полевого шпата в песчанике были разрушены в результате выветривания.

Выветривание и перенос песка

Песчинки в песчанике обычно представляют собой частицы минерала, горной породы или органического материала, которые были уменьшены до размера «песок» в результате выветривания и перенесены к месту их отложения под действием движущейся воды, ветра или льда. Их время и расстояние транспортировки могут быть краткими или значительными, и во время этого путешествия зерна подвергаются химическому и физическому выветриванию.

Если песок залегает близко к материнской породе, он будет напоминать материнскую породу по составу.Однако чем больше времени и расстояния отделяют материнскую породу от песчаного отложения, тем сильнее изменяется его состав во время транспортировки. Зерна, которые состоят из легко выветриваемых материалов, будут модифицированы, а физически слабые зерна будут уменьшены в размере или разрушены.

Если источником песка является обнажение гранита, исходный материал может состоять из зерен роговой обманки, биотита, ортоклаза и кварца. Из этих минералов роговая обманка и биотит являются наиболее химически и физически подверженными разрушению, и они будут удалены на ранней стадии транспортировки.

Ортоклаз и кварц сохранятся дольше, но зерна кварца будут иметь наибольшие шансы на выживание. Они более химически инертны, тверже и не склонны к расщеплению. Кварц часто является наиболее распространенным типом песчинок, присутствующих в песчанике. Он богат исходными материалами и наиболее прочен при транспортировке.

Наборы камней и минералов: Получите набор камней, минералов или окаменелостей, чтобы узнать больше о материалах Земли.Лучший способ узнать о камнях — это иметь образцы для тестирования и изучения.

Типы песчинок

Зерна песчаника могут состоять из минералов, горных пород или органических материалов. Что и в каком процентном соотношении зависит от их источника и от того, как они были изменены во время транспортировки.

Зерна минералов в песчаниках обычно кварцевые. Иногда содержание кварца в этих песках может быть очень высоким — до 90% и более. Это песок, обработанный и переработанный ветром или водой, и считается «зрелым».«Другие пески могут содержать значительное количество полевого шпата, и если они происходят из материнской породы со значительным содержанием кварца, они считаются« незрелыми ».

ракета | Характеристики, силовая установка, разработка и факты

Общие характеристики и принципы работы

Ракета отличается от турбореактивных и других «воздушно-реактивных» двигателей тем, что вся выхлопная струя состоит из газообразных продуктов сгорания «топлива». на борту. Подобно турбореактивному двигателю, ракета развивает тягу за счет выброса массы назад с очень высокой скоростью.

испытательная ракета Ares I-X; Программа Constellation

Испытательная ракета Ares IX программы Constellation стартует со стартового комплекса 39-B в Космическом центре НАСА на мысе Канаверал, штат Флорида, 28 октября 2009 г.

НАСА

Фундаментальный физический принцип, связанный с движением ракеты был сформулирован сэром Исааком Ньютоном. Согласно его третьему закону движения, ракета испытывает увеличение количества движения пропорционально количеству импульса, уносимого в выхлопе, где M — масса ракеты, Δ v _R — увеличение скорости ракеты в короткий промежуток времени, Δ t , м ° — скорость массового выброса в выхлопе, v _e — эффективная скорость истечения (почти равная скорости струи и принятая относительно ракеты) ), а F — сила.Величина м ° v _e — это движущая сила или тяга, создаваемая на ракете за счет истощения топлива,

Запуск ракеты AC-6 Atlas-Centaur с мыса Канаверал, Флорида, август. 11, 1965, который поместил динамическую модель космического корабля Surveyor на имитацию переходной лунной орбиты.

NASA

Очевидно, что тягу можно сделать большой, используя высокую массовую скорость выброса или высокую скорость истечения. Использование высоты м и ° быстро расходует запас топлива (или требует большого запаса), поэтому предпочтительнее искать высокие значения v _e.Значение v _e ограничено практическими соображениями, определяемыми тем, как выхлоп ускоряется в сверхзвуковом сопле и какая энергия доступна для нагрева топлива.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Большинство ракет получают энергию в тепловой форме за счет сгорания топлива в конденсированной фазе при повышенном давлении. Газообразные продукты сгорания выводятся через сопло, которое преобразует большую часть тепловой энергии в кинетическую.Максимальное количество доступной энергии ограничено энергией, обеспечиваемой сгоранием, или практическими соображениями, обусловленными высокой температурой. Более высокие энергии возможны, если другие источники энергии (например, электрический или микроволновый нагрев) используются в сочетании с химическим топливом на борту ракет, а чрезвычайно высокие энергии достигаются, когда выхлоп ускоряется с помощью электромагнитных средств.

Эффективная скорость истечения — это показатель качества для ракетной тяги, потому что это мера тяги на единицу массы израсходованного топлива — i.е.,

Значения v _e находятся в диапазоне 2 000–5 000 метров (6 500–16 400 футов) в секунду для химического топлива, в то время как значения в два или три раза выше заявленных для топлива с электрическим нагревом. Для систем, использующих электромагнитное ускорение, прогнозируются значения более 40 000 метров (131 000 футов) в секунду. В инженерных кругах, особенно в Соединенных Штатах, эффективная скорость истечения широко выражается в секундах, что называется удельным импульсом.Значения в секундах получены путем деления эффективных скоростей выхлопных газов на постоянный коэффициент 9,81 метра в секунду в квадрате (32,2 фута в секунду в квадрате).

В типичном полете с химической ракетой от 50 до 95 или более процентов взлетной массы составляет топливо. Это можно представить в перспективе с помощью уравнения для скорости выгорания (при условии полета без гравитации и без сопротивления),

В этом выражении M _s/ M _p является соотношением от массы двигательной установки и конструкции к массе пороха, с типовым значением 0.09 (символ ln представляет собой натуральный логарифм). M _p/ M _o — отношение массы топлива к общей взлетной массе, типичное значение которого составляет 0,90. Типичное значение v _e для водородно-кислородной системы составляет 3 536 метров (11 601 фут) в секунду. Из приведенного выше уравнения можно рассчитать отношение массы полезной нагрузки к взлетной массе ( M _pay/ M _o).Для низкой околоземной орбиты v _b составляет около 7 544 метра (24 751 фут) в секунду, для чего потребуется M _pay/ M _o, чтобы было 0,0374. Другими словами, потребуется взлетная система весом 1 337 000 кг (2 948 000 фунтов), чтобы вывести 50 000 кг (110 000 фунтов) на низкую орбиту вокруг Земли. Это оптимистичный расчет, поскольку уравнение (4) не учитывает влияние силы тяжести, сопротивления или поправок направления во время всплытия, которые могут заметно увеличить взлетную массу.Из уравнения (4) очевидно, что существует прямой компромисс между M _s и M _pay, так что все усилия прилагаются для проектирования с низкой структурной массой, и M _s/ M _p — второй показатель качества силовой установки. Хотя выбор различных соотношений масс сильно зависит от задачи, полезная нагрузка ракеты обычно составляет небольшую часть взлетной массы.

Техника, называемая многоэтапной постановкой, используется во многих миссиях, чтобы минимизировать размер взлетной машины. Ракета-носитель несет вторую ракету в качестве полезной нагрузки, которая запускается после сгорания первой ступени (которая остается позади). Таким образом, инертные компоненты первой ступени не доводятся до конечной скорости, а тяга второй ступени более эффективно применяется к полезной нагрузке. В большинстве космических полетов используется как минимум два этапа. Стратегия распространяется на большее количество этапов миссий, требующих очень высоких скоростей.В пилотируемых лунных миссиях «Аполлон» США в общей сложности использовалось шесть ступеней.

Вторая ступень (справа) ракеты Orbital Sciences Pegasus XL готова к стыковке с первой ступенью (слева) для запуска космического корабля НАСА Aeronomy of Ice in the Mesosphere (AIM).

NASA

Уникальные особенности ракет, которые делают их полезными, включают следующее:

1. Ракеты могут работать как в космосе, так и в атмосфере Земли.

2. Они могут быть сконструированы таким образом, чтобы обеспечивать очень высокую тягу (современный тяжелый космический ускоритель имеет взлетную тягу 3 800 килоньютон (850 000 фунтов).

3. Двигательная установка может быть относительно простой.

4. Двигательная установка может находиться в состоянии готовности к пожару (важно в военных системах).

5. Малые ракеты могут запускаться с различных пусковых платформ, от упаковочных ящиков до наплечных пусковых установок и самолетов (без отдачи).

Эти особенности объясняют не только то, почему все рекорды скорости и дальности устанавливаются ракетными системами (воздух, земля, космос), но и почему ракеты являются исключительным выбором для космических полетов.Они также привели к трансформации войны, как стратегической, так и тактической. Действительно, появление и развитие современных ракетных технологий можно проследить до разработки оружия во время и после Второй мировой войны, при этом значительная часть финансируется за счет инициатив «космического агентства», таких как программы «Ариана», «Аполлон» и космических челноков.

гранит | Состав, свойства, типы и использование

Гранит , крупнозернистая или среднезернистая интрузивная магматическая порода, богатая кварцем и полевым шпатом; это наиболее распространенная плутоническая порода земной коры, образующаяся в результате охлаждения магмы (силикатного расплава) на глубине.

гранит

Отрезанная и отполированная поверхность гранита (увеличение в 1,5 раза). Крупные слегка розовые зерна — это микроклинный полевой шпат; белые зерна — это богатый натрием полевой шпат плагиоклаза; более мелкие дымчатые зерна — кварц; черные пятна — биотит и роговая обманка.

D.L. Weide

Британская викторина

Викторина о твердой Земле

Термин «геология» относится, согласно Британнике, к областям исследования, связанным с твердой Землей.Насколько хорошо вы разбираетесь в геологии? Проверьте свои знания, пройдя этот тест.

Узнайте об использовании гамма-спектроскопии для определения источника гранитного карьера, обнаруженного в древнеримских руинах.

Узнайте, как гамма-спектроскопия используется для определения карьера, который был источником гранита, найденного в древнеримских руинах.

Из-за того, что гранит использовался в качестве брусчатки и строительного камня, добыча гранита в свое время была крупной промышленной деятельностью.Однако, за исключением надгробий, на которые существует постоянный спрос, нынешнее производство гранита ориентировано на меняющийся рынок для сдерживания строительства дорог и шпона, используемого для облицовки больших промышленных и коммерческих зданий.

Гранит может встречаться в дамбах или порогах (пластинчатые тела, вставленные в трещины и вставленные между другими породами), но, что более характерно, он образует неправильные массы чрезвычайно переменного размера, от менее восьми километров (пяти миль) в максимальном размере до более крупных масс. (батолиты), которые часто составляют сотни или тысячи квадратных километров.

Основной составляющей гранита является полевой шпат. И плагиоклазовый полевой шпат, и щелочной полевой шпат обычно присутствуют в нем в большом количестве, и их относительное содержание послужило основой для классификации гранитов. В большинстве гранитов отношение доминирующего полевого шпата к субдоминирующему составляет менее двух. Это включает в себя большинство гранитов из восточных, центральных и юго-западных Соединенных Штатов, юго-западной Англии, Фенноскандинавской области (Балтийского щита), западной и центральной Франции, Испании и многих других областей.Граниты, в которых плагиоклаз значительно превосходит щелочной полевой шпат, распространены в больших регионах на западе Соединенных Штатов и считаются характерными для большой серии батолитов, простирающихся от Аляски и Британской Колумбии на юг через Айдахо и Калифорнию в Мексику. Граниты с большим избытком щелочного полевого шпата над плагиоклазом известны в Новой Англии; они встречаются в более мелких телах на многочисленных участках в породах британского палеогена и неогена и в регионе Осло в Норвегии, но их наиболее обширное развитие находится в северной Нигерии.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Скалы, содержащие менее 20 процентов кварца, почти никогда не называют гранитом, а породы, содержащие более 20 процентов (по объему) темных или ферромагнезиальных минералов, также редко называют гранитом. Незначительные важные минералы гранита могут включать мусковит, биотит, амфибол или пироксен. Биотит может встречаться в граните любого типа и обычно присутствует, хотя иногда и в очень небольших количествах.Для щелочных гранитов характерны натриево-амфиболы и пироксены (рибекит, арфведсонит, эгирин). Если ни один из полевых шпатов не находится в большом избытке, ни амфибол, ни пироксен вряд ли будут существенными составляющими; тогда другие минералы обычно будут либо биотитом, либо мусковитом, либо обоими.

Есть два основных источника образования расплавленного гранита: магматические и осадочные протолиты (материнские породы). В результате образуются гранитоиды I-типа, полученные из магматических протолитов и содержащие умеренное количество Al ₂ O ₃ и большое количество Na ₂ O, а также гранитоиды S-типа, полученные из осадочных протолитов и содержащие большое количество Al ₂ O ₃ и относительно низкие количества Na ₂ O.Амфибол и пироксен чаще встречаются в гранитоидах I-типа, а в гранитоидах S-типа могут присутствовать гранат, кордиерит и силлиманит. Оба типа гранитоидов могут также содержать биотит и мусковит.

Наземные машины и флиттеры — Атомные ракеты

Пэт Харрис любил быть шкипером единственной лодки на Луне. Пока пассажиры садились на борт Selene , пытаясь занять места у окна, он задавался вопросом, что это будет за поездка на этот раз. В зеркало заднего вида он увидел мисс Уилкинс, очень умная в синей форме Лунной туристической комиссии, которая, как обычно, приветствовала ее.
Но для всех них Море Жажды было новинкой. За смотровыми окнами Селены ее серая пыльная поверхность непрерывно двигалась вперед, пока не достигла звезд.
Это было море праха, а не воды, и поэтому оно было чуждо всему опыту людей; поэтому также это очаровывало и привлекало их. Мелкий, как тальк, более сухой в этом вакууме, чем иссушенные пески Сахары, он тек так же легко и без усилий, как любая жидкость. Тяжелый предмет, упавший в него, исчезал бы мгновенно, без брызг, не оставляя шрама на пути.Ничто не могло двигаться по его коварной поверхности, кроме маленьких двух человек-пылок — и самой Селены , невероятной комбинации санок и автобуса, мало чем отличавшихся от снокотов, которые открыли Антарктику целую жизнь назад. Официальное обозначение Селены было Dust-Cruiser, Mark I , хотя, насколько известно Пэт, Mark II не существовал даже на чертежной доске. Ее называли «кораблем», «лодкой» или «лунным автобусом» по вкусу; Пэт предпочел «лодку», так как она не мешала.Когда он употребил это слово, никто не принял бы его за шкипера космического корабля — а капитаны космических кораблей, конечно, были по двое за пенни.

Пэт почти не слышал знакомого вступления; он был занят обратным отсчетом. Селена была практически наземным космическим кораблем; она должна была быть такой, поскольку путешествовала в вакууме и должна защищать свой хрупкий груз от враждебного мира за ее стенами. Хотя он никогда не покидал поверхность Луны и приводился в движение электромоторами вместо ракет, на ней было все основное оборудование полноценного космического корабля — и все это нужно было проверить перед отлетом.
Кислород — хорошо. Питание — хорошо. Радио — хорошо. («Привет, база« Радуга », Тестирование Селены . Вы принимаете мой маяк?») Инерциальный навигатор — обнулен. Безопасность воздушного шлюза — Вкл. Детектор утечки кабины — ОК. Внутреннее освещение — ОК. Трап — отключен. И так далее для более чем пятидесяти пунктов, каждый из которых автоматически привлекает к себе внимание в случае возникновения проблем. Но Пэт Харрис, как и все космонавты, жаждущие старости, никогда не полагался на автоваминг, если он мог провести проверку сам .
Наконец он был готов. Почти бесшумные моторы начали вращаться, но лопасти все еще были оперены, и Selene почти не дрогнула у причалов. Затем он установил мелкую высоту левого вентилятора, и она начала медленно поворачиваться вправо. Когда она вышла из здания посадки, он выпрямил ее и нажал на рычаг управления.
Управляется она очень хорошо, если учесть полную новизну ее дизайна. Здесь не было тысячелетий проб и ошибок, восходящих к первому неолитическому человеку, который когда-либо запустил бревно в ручей. Selene была самой первой из ее линейки, созданной в мозгах нескольких инженеров, которые сели за стол и спросили себя: «Как нам создать автомобиль, который будет скользить по морю пыли?»
Некоторые из них, вспоминая Ривер Оле Ман, хотели сделать из нее кормовую машину, но более эффективные подводные вентиляторы одержали победу. Когда они пробирались сквозь пыль, ведя ее впереди себя, они образовали след, похожий на след от высокоскоростного крота, но он исчез в считанные секунды, оставив море без каких-либо признаков прохода лодки.
Селена рванула вперед. Впервые было настоящее ощущение скорости. Кильватерный след лодки стал длиннее и более беспокойным, поскольку вращающиеся вентиляторы яростно впивались в пыль. Теперь сама пыль поднималась с обеих сторон большими призрачными шлейфами; Издалека Selene выглядела бы как снегоочиститель, проезжающий по зимнему пейзажу под морозной луной. Но эти серые, медленно схлопывающиеся параболы не были снегом, а светильником, освещавшим их траекторию, была планета Земля.
Пассажиры расслабились, наслаждаясь плавной, почти бесшумной поездкой. Каждый из них путешествовал на Луну в сотни раз быстрее, чем этот. Но в космосе скорость никогда не ощущалась, и это быстрое скольжение по пыли было гораздо более захватывающим. Когда Пэт развернула Селену в крутом повороте, так что она сделала круг, лодка почти настигла падающую пелену порошка, которую ее поклонники бросили в небо. Казалось совершенно неправильным, что эта неосязаемая пыль поднимается и опускается по таким четким кривым, совершенно не подверженная сопротивлению воздуха.На Земле он бы дрейфовал часами — возможно, днями.
Они читали, что большая часть Луны была покрыта тонким слоем пыли, обычно не более нескольких миллиметров глубиной. Частично это были обломки звезд — останки метеоритов, которые падали на незащищенное лицо Луны в течение как минимум пяти миллиардов лет. Некоторые отслаивались от лунных скал, когда они расширялись и сжимались из-за резких перепадов температур днем и ночью. Каким бы ни был его источник, он был настолько тонко разделен, что тек, как жидкость, даже при этой слабой гравитации.
На протяжении веков он спускался с гор в низины, образуя бассейны и озера. Первые исследователи этого ожидали и обычно были к этому готовы. Но Море Жажды было неожиданностью; никто не ожидал найти таз диаметром более ста километров.
По мере того, как уходили лунные «моря», он был очень маленьким; действительно, астрономы никогда официально не признавали его название, указывая на то, что это была лишь небольшая часть Sinus Roris — Залива Росы.И как, возразили они, может часть залива быть целым морем? Но название, придуманное копирайтером Лунной туристической комиссии, прижилось, несмотря на их возражения. Это было по крайней мере так же уместно, как и названия других так называемых морей — Море Облаков, Море дождей, Море Спокойствия. Не говоря уже о Море нектара.
Брошюра также содержала некоторую обнадеживающую информацию, призванную развеять страхи самых нервных путешественников и доказать, что Комиссия по туризму все продумала.«Для вашей безопасности приняты все возможные меры предосторожности», — говорится в сообщении. « Selene обладает запасом кислорода, которого хватает более чем на неделю, и все необходимое оборудование дублируется. Автоматический радиомаяк через определенные промежутки времени сигнализирует о вашем местонахождении, и в крайне маловероятном случае полного сбоя питания лыжня из Порт-Рориса отбуксирует вас домой с небольшой задержкой. Прежде всего, не нужно беспокоиться о ненастной погоде. Каким бы плохим моряком вы ни были, на Луне вы не заболеете морской болезнью.На Море жажды никогда не бывает штормов; это всегда ровный штиль ».
«Я выключу свет в кабине, — сказала стюардесса, — чтобы тебе было лучше видно».
Когда тускло-красная подсветка исчезла, каждый путешественник почувствовал себя одиноким в лунной ночи. Даже отраженное сияние Земли на этих высоких пиках исчезло по мере того, как крейсер все дальше уходил в тень. Через несколько минут остались только звезды — холодные, устойчивые точки света в темноте, настолько полной, что разум восстал против этого.
Среди этого множества звезд было трудно распознать знакомые созвездия. Глаз запутался в узорах, которые никогда не видели с Земли, и потерялся в сверкающем лабиринте скоплений и туманностей. Во всей этой великолепной панораме был только один безошибочный ориентир — ослепительный маяк Венеры, намного превосходящий все другие небесные тела и возвещающий о приближении рассвета.
Прошло несколько минут, прежде чем путешественники сообразили, что не все чудо заключено в небе.Позади мчащегося крейсера тянулся длинный фосфоресцирующий след, как если бы волшебный палец провел линию света на темном и пыльном лице Луны. Селена тянула за собой кометный хвост так же верно, как любой корабль, пробивающийся через тропические океаны Земли.
Но здесь не было никаких микроорганизмов, освещающих мертвое море своими крошечными лампочками. Только бесчисленные пылинки, искрящиеся друг о друга, нейтрализовали сами себя статические разряды, вызванные быстрым проходом Селены .Даже когда кто-то знал объяснение, все равно было прекрасно наблюдать — смотреть в ночь и видеть, как эта светящаяся электрическая лента постоянно обновляется, постоянно угасает, как если бы сам Млечный Путь отражался в лунной поверхности.
В течение миллиона лет пузырь рос, как огромный абсцесс, у подножия гор. На протяжении всей истории человечества газ из еще не полностью мертвых недр Луны продвигался по слабым линиям, скапливаясь в полостях в сотнях метров под поверхностью.На соседней Земле ледниковые периоды шли один за другим, в то время как погребенные пещеры росли, сливались и, наконец, сливались. Теперь абсцесс вот-вот лопнет.
Капитан Харрис оставил управление на автопилоте и разговаривал с пассажирами первого ряда, когда лодка сотрясла первый толчок. На долю секунды он задумался, не ударилась ли лопасть вентилятора о какое-то подводное препятствие; затем, в буквальном смысле, его мир упал на дно.
Он падал медленно, как и все, что должно происходить на Луне.Впереди Селен , в круге протяженностью в несколько акров, гладкая равнина сморщилась, как пупок. Море было живым и движущимся, возбужденным силами, разбудившими его от векового сна. Центр возмущения углубился в воронку, как будто в пыли образовался гигантский водоворот. Каждый этап этой кошмарной трансформации безжалостно освещался земным светом, пока кратер не стал настолько глубоким, что его дальняя стена полностью не затерялась в тени, и казалось, что Селена мчится в изогнутый серп полной темноты — дугу аннигиляция.
Правда была почти такой же плохой. К тому времени, как Пэт добрался до штурвала, лодка уже скользила и неслась вниз по невозможному склону. Его собственный импульс и ускоряющийся поток пыли под ним стремительно уносили его в глубину. Он ничего не мог поделать, кроме как попытаться сохранить ровный киль и надеяться, что их скорость перенесет их на дальнюю сторону кратера, прежде чем он обрушится на них.
Напрягающие моторы немного продвинулись вперед, но этого недостаточно.Падающая пыль набирала скорость — и, что хуже всего, поднималась за стены крейсера. Теперь он достиг нижнего края окон; теперь он полз по стеклам; и, наконец, он полностью покрыл их. Пэт отключил двигатели, прежде чем они разорвались на части, и когда он это сделал, прилив затмил последний проблеск серпа Земли. В темноте и тишине они погружались в Луну.
RocketCat’s Universe — Atomic Rockets
Обратите внимание, я собрал большинство символов, используя значки из Game-Icons.net и символы Московица были изобретены Денисом Московицем.
TERRA
TERRA {Sol III}
TerraGov
TerraGov
TerraGov является де-факто правителем Терры, своего рода. На самом деле это Конфедерация основных сверхдержав Терры (читающие это авторы-фантасты могут выбрать, какие именно нации это).
Сказав это, есть много некорпоративных наций второй линии, которые очень недовольны этим.Они постоянно пытаются подорвать TerraGov, постоянно пытаются усилить свою власть и постоянно помогают / препятствуют другим не включенным странам в соответствии с текущей целесообразностью. Они являются прекрасным богатым источником шпионов, пиратов, саботажа, тайной поддержки повстанцев TerraGov, политических интриг и прочего, что гарантирует оживление. Это должно начать вращаться в головах авторов научной фантастики.
Техасский лазерный пусковой комплекс
Техасский лазерный стартовый комплекс
Основная площадка для запуска лазерных ракет «Земля-НОО» Терры.Он днем и ночью занят выводом на орбиту полезной нагрузки. В основном дешевые корабли Prairie Schooner, принадлежащие мамам и поп-предпринимателям. Авторы-фантасты могут выбирать, где разместить комплекс, должно быть на побережье как можно ближе к экватору. Наверное, недалеко от Браунсвилля. Только убедитесь, что коридор запуска не проходит над Мексикой, они будут очень огорчены, если с неба упадут горящие обломки ракеты.
Канада Орион
Канада Пусковой комплекс «Орион»
В Канаде находится урановый рудник МакАртур-Ривер, крупнейшее в мире месторождение урана с высоким содержанием высококачественного урана.Дает 13% мировой добычи рудников. Канада в целом производит 15% мировой добычи урана. Это очень удобно, если вы производите ядерные тепловые ракеты … или ядерные импульсные ракеты Orion Drive.
В Канаде также есть Северный магнитный полюс (в настоящее время взорванный полюс шатается, как пьяный в полночь, пытаясь вернуться домой) . Он находится в очень удаленном и изолированном месте. О, знаете ли вы, что вы можете уменьшить количество радиоактивных осадков от двигателя Ориона в 10 раз, если место запуска находится рядом с северным магнитным полюсом?
Fallout — проблема только в пределах 80 км от стартовой площадки, а EMP — только в пределах 276 км от старта.Ни то, ни другое не является проблемой в реальном удаленном и изолированном месте.
Канадское правительство увидело возможность. Теперь у них есть космодром Орион рядом с магнитным полюсом, который обслуживает вывод на орбиту массивных грузов целиком. Они производят лучшие космические корабли Орион и производят множество ядерных импульсных устройств для питания космических кораблей.
У них также есть филиал элитных горцев, охраняющих урановый рудник, заводы по производству ядерных бомб и склады ядерных бомб. У них абсолютно нет чувства юмора, у их оружия нет предохранителей, а их корпус К-9 использует росомаху вместо немецких овчарок.
В качестве примечания, Канада — главный подрядчик, поставляющий TerraGov astrom Military линкоры, бомбардировщики и импульсные боевые машины Orion.
Rymd Hem
Rymd Hem (Просторный дом)
Ваш универсальный магазин недорогих сборных комплектов среды обитания и мебели. Основатель компании увидел спрос на недорогие места обитания Prairie Schooner среди предпринимателей и почувствовал возможность для бизнеса.Компания Bigelow Aerospace продемонстрировала, как использовать общедоступную технологию NASA TransHab для создания недорогих и компактных жилых модулей. Секрет в том, чтобы сделать их надувными. Rymd Hem сделал доступную версию, сэкономив на навороте, но сохранив высокий стандарт безопасности. Это быстро стало продуктом компании на хлеб с маслом. Позже они воспользовались советом корпорации IKEA и стали универсальным решением для оснащения своих модулей и предоставления комплексных предложений снаряжения и снастей для начинающих шахтеров астероидов.
Излишки Санни
Излишки Космических сил Санни
На протяжении большей части столетия в США были излишки армии, продавая переполненные армейские запасы и оборудование гражданским лицам. Позже это распространилось на излишки Navy и Ranger. С приходом эпохи Ракетпанк тенденция продолжается с оборудованием Space Force. Благо для семейных предпринимателей, пытающихся растянуть свой доллар на космическое оборудование.
Свободный от Кении
Космический порт Кении
Космический порт свободной экономической зоны, расположенный там, где экватор пересекает береговую линию Кении.Он сделал страну баснословно богатой. Многие торговые космические корабли используют Кению как удобный флаг. Однако другие космические державы предпочли бы, чтобы Кения погибла в пожаре, поскольку свободный порт серьезно сокращает их доходы.
НОО
НИЗКАЯ ОРБИТА (НОО)
Wagon Train
Wagon Train Company HQ
Они предоставляют услуги буксира для модулей среды обитания Mom и Pop, запущенных из Texas Laser, доставляя их на Луну, Марс и пояс астероидов.У буксиров есть и аварийные службы, конечно, за дополнительную плату.
Konvoy Konveniences
Konvoy Konveniences Fleet Base
Они поставляют специальные корабли, которые летают вагонными поездами или импровизированные конвои, используя время спуска на воду Hohmann. На кораблях есть круглосуточные магазины с завышенными ценами и другие службы, предназначенные для сбора денег с путешественников.
Motel Aldrin
Data Havens
Разнообразные недолговечные данные и налоговые убежища.Некоторые из них немного больше, чем кубесаты.
Мотель Олдрин
Мотель Олдрин
Циклер Олдрина, предоставляющий услуги жизнеобеспечения Terra-Mars. Вы должны предоставить дельту V для встречи и побега вашей команды и полезного груза, но у нее уже есть ваши потребности в жизнеобеспечении во время поездки.
ТОЧКА ЗАДНЕЙ ЗЕМЛИ-ЛУНЫ 1
ТОЧКА ОТДЫХА ЗЕМЛИ и ЛУНЫ 1 (EML1)
Supra-New York
TerraGate (он же «Супра-Нью-Йорк»)
Крупная космическая станция на главном маршруте между Террой и остальной частью Солнечной системы (не единственный маршрут).В основном это самый большой транспортный Нексус в солнечной системе и огромный орбитальный склад топлива. Вроде как Южная Луизиана или Хьюстон, Техас в космосе. Пассажиропоток тоже большой. Они переживают экономический спад из-за Beams- & YAcy; -Us и довольно рассержены, хотя и не так сильно, как другие сайты, поскольку они больше, чем просто склад топлива.
ТОЧКА ЗЕМЛИ-ЛУНЫ 4
ТОЧКА ЗЕМЛИ-ЛУНЫ 4 (EML4)
Княжество Космическая Страна
Сказочно богатый и могущественный космос.Это «налоговая гавань», оффшорный финансовый центр (OFC), свободная экономическая зона, корпоративная гавань и рай для данных. Они представляют собой более долгосрочное убежище для данных, а убежища из консервных банок с кубиками на НОО имеют ограниченный срок службы. Spaceland также является очень удобным местом для получения гражданства богатыми людьми.
Как вишенка на пломбированном мороженом, это также планета удовольствий.
Космические колонии
Набор космических колоний. См. Пункт 5 Langrage под номером
.
ТОЧКА ЗАДНЕЙ ЗЕМЛИ-ЛУНЫ 5
ТОЧКА ЗАДНЕЙ ЗЕМЛИ-ЛУНЫ 5 (EML5)
from Mobile Suit Gundam
Space Colonies
Набор космических станций с различными функциями и космическими колониями.Некоторые из них благородны, некоторые мрачны, некоторые превратились в космическую станцию Мос-Эйсли, некоторые разваливаются из-за правила трех поколений. И большинство из них выращивают бамбук. Используйте свое воображение: какое бы безумное общество вы ни придумывали, оно, вероятно, где-то есть. Космические пилоты, пытающиеся пролететь, называют это место автоматом для пинбола.
Hershey L5
Шоколад сложно выращивать на Терре из-за жестких климатических ограничений.Регионы, производящие шоколад на Терре, подвержены гражданским войнам. Terra не может производить достаточно шоколада, чтобы удовлетворить мировой спрос. И есть много людей, которым опасно находиться рядом, когда они переживают отмену шоколада (например, моя жена).
Hershey — это космическая колония L5 в стиле Джерарда О’Нила, оптимизированная как огромная шоколадная плантация.
NanoFacture LTD
Их орбитальные фабрики используют точный контроль силы тяжести, вакуума, излучения, температуры и плотности энергии до такой степени, что невозможно достичь на Terra.Они производят экзотические вещества и нанотехнологии.
LUNA
LUNA {Terra I}
Лунные колонии
Лунные колонии
Это одни из самых старых космических колоний. Они сыграли важную роль в строительстве различных космических колоний внутри Terra’s Hill Sphere. По большей части колонии не предпринимали попыток обрести независимость от TerraGov.В основном потому, что вы можете видеть базы боевого флота TerraGov в лунном небе невооруженным глазом.
Sears, Robot & Co.
Sears, Robot & Co. предоставляет те же услуги, что и оригинальный Sears в 1888 году для сельских жителей, но для мест обитания астероидов Maw и Paw. Просмотрите их веб-сайт каталога InterPlaNet, заполните свою виртуальную корзину покупок, заплатите биткойнами, и Sears начнет действовать. Лунный фулфилмент-центр упакует ваш заказ в грузовые капсулы и использует массовый драйвер, чтобы доставить его к вам.У них даже есть комплектные дома, э-э, модули для обитания.
И они даже могут делать экстренные поставки кислорода и других жизненно важных материалов. После того, как вы подписали свою душу своей кровью подписью. Эти аварийные грузы обычно доставляются лазерными тепловизорами Beams- & YAcy; -Us.
LuneIce
LuneIce Inc.
Управляет ледяными шахтами на полюсах Луны. Поставляет примерно половину воды, LOX и LH ₂, проданные в Terra’s Hill Sphere.Они переживают экономический спад из-за Beams- & YAcy; -Us и очень рассержены.
MERCURY
MERCURY {Sol I} (данные Rocketpunk)
RocketCat в Polaris в гостях. Станция
имеет радиус 200 метров. Броня из мюонного железа придает поверхности своеобразный пестрый вид.
щелкните для увеличения изображения
Одна из самых ранних разработок WCAI
Winchell-Chung Astronautical Industries (также известная как Atomic Rockets Inc.)
АСПЕКТЫ:
эксцентричный гений
сумасшедший старик, но он уверен, что делает первоклассные космические корабли
никто не знает, что у него есть тайные агенты по всей солнечной системе
никто не знает, что его завод космических кораблей является орбитальной крепостью
Странный производитель космических кораблей, который специализируется на экспериментальном, индивидуальном и экстремальном дизайне. Им управляет эксцентричный отшельник, но космический корабль считается первоклассным. Расположение позволяет воспользоваться богатыми месторождениями металлов и почти неограниченной солнечной энергией, доступной в Mercury.
RocketCat — частый гость. В конце концов, он построил Polaris .
Стандартная шутка гласит, что он использует маленьких зеленых кербалов для создания своего космического корабля, точно так же, как Вилли Вонка использует маленькие оранжевые умпа-лумпы для изготовления шоколада.
Но не подходить к орбитальному строительному комплексу WCAI без разрешения. Выходная мощность массива лазеров с солнечной накачкой оценивается в 1,3 петаватт. Он говорит, что они предназначены для лазерно-тепловых ракет, но набор называется Angel’s Pencil из старой истории Ларри Нивена.Доктор Чанг настороженно следит за лазерными массивами Beams- & YAcy; -Us, на тот случай, если у них возникнет какая-нибудь забавная идея об упреждающем ударе. В этом случае Beams- & YAcy; -Us на собственном горьком опыте узнают о гаубицах Casaba и оружии из антивещества, поскольку они ошеломлены тем, как их лазер безвредно отскакивает от брони из мюонного железа.
🎶 Oompa Kerbal doom-pa-dee-do
У меня есть для вас идеальная головоломка
Oompa Kerbal doom-pa-dee-dee
Если вы мудры, вы меня слушаете
Что вы получаете, когда жрете d-V?
Сжигает столько же, сколько толстый внедорожник
Вы не получаете очень высокого Ace
Вы не собираетесь… в… Космос.
Мне-не нравится-этот-образ
Oompa Kerbal doom-pa-dee-dar
Если ты не жадный, ты далеко уйдешь
Ты тоже будешь жить в счастье
Нравится Оомпа Кербал дум-па-ди-до! 🎶
—Джон Рейхер
See-Tee
See-Tee Factoree
Поставщик промышленных объемов коммерческого антивещества. Конкурирует с Callisto Matter & Energy Co. Имеет массив солнечных элементов, который покрывает практически всю поверхность планеты (массив Азимова), собирая астрономическое количество энергии (1.3 × 10 ²¹ джоулей в год), необходимых для крайне неэффективных генераторов антивещества (КПД 0,001). STF производит около 15 килограммов антипротонов в год (смешивание с таким же количеством вещества дает 2,7 × 10 ¹⁸ джоулей или примерно столько же, сколько у термоядерной боеголовки на 645 мегатонн).
У Стражи Антивещества есть три постоянные базы, которые внимательно следят за всем и поддерживают хорошо вооруженные конвои антивещества. Потому что всем видам злых людей и организаций понравится , если они получат свои обеденные крючки на значительном в военном отношении количестве антивещества.
Название происходит от слова «contra-terrene» (CT), старого названия антивещества.
MERCURY-SOL LAGRANGE POINT 5
MERCURY-SOL LAGRANGE POINT 5 (MSL5)
Beams- & YAcy; -Us
Beams- & YAcy; -Us
Владельцам дешевых лазерных тепловых ракет нужен кто-то, чтобы снабжать их лазерными лучами. Они могут арендовать лазерное время в Beams- & YAcy; -Us.Если у вас нет ракеты LT, Beams- & YAcy; -Us будут более чем счастливы арендовать вам такую ракету, чтобы вы также могли арендовать часть их лазерного времени. Но заплатите по счетам, или BRU отключит вас, и вы либо окажетесь в затруднительном положении, либо отчаянно попытаетесь использовать тонкую кашицу естественного солнечного света, чтобы добраться куда-нибудь, прежде чем у вас закончится кислород.
Обратите внимание, что все лазерные массивы Beams- & YAcy; -U содержат устройства самоуничтожения, контролируемые военной лазерной гвардией. Военным всегда беспокоит мирных жителей, управляющих лазерами, способными резать и резать линкор, как салями.Laser Guard также патрулирует несколько закаленных лазером боевых кораблей, готовых выдуть сопли из активов Beams- & YAcy; -Us в качестве подстраховки для самоуничтожения. О, я упоминал, что устройства самоуничтожения заминированы?
Блоки лучей питаются от солнечной энергии, что позволяет использовать солнечный поток в 6,8 раз сильнее, чем на орбите Терры.
Beams- & YAcy; -U потребовалось несколько лет, чтобы привести свои массивы в рабочее состояние. Теперь, когда они выходят в Интернет, они перешли от «Денежной ямы» к «Подрывным инновациям».Остальные корпорации были забавлены Beams- & YAcy; -Us, но теперь они не смеются. Beams- & YAcy; -U наносят серьезный экономический ущерб орбитальным складам топлива и близлежащим городам-бумам, превращая их в города-призраки. Жители городов-призраков, владельцы складов и торговцы LOX / LH ₂, которые снабжают их, все очень недовольны Beams- & YAcy; -Us и их сотрудниками. Последним рекомендуется посещать города-призраки только в сопровождении вооруженного сопровождения.
Laser Horse
The Laser Horse
У них есть лазерные массивы, такие как Beams- & YAcy; -Us, но они используют их с грузовыми космическими кораблями компании, чтобы сделать эквивалент железных дорог в космосе.Это означает, что вы можете отправлять груз только по существующей железнодорожной линии, но по этой линии груз перемещается быстро и дешево.

Корзина

Крылатая противокорабельная ракета П-700 Гранит (3М-45)

П-700 Гранит

Модификации:

3М-10 Гранат

Модификации:

Ракета П-700 «Гранит»

Противокорабельная ракета П-700 комплекса ракетного оружия «Гранит»

История создания

Предпосылки

Проектные работы и испытания

Тактико-технические характеристики

Применение

Литература и источники информации

Галерея

Истребитель авианосцев – ракетный комплекс «Гранит»

Гранит: магматическая скала — изображения, определения и многое другое

Что такое гранит?

Содержание

Самая известная магматическая порода

Гранит в континентальной коре

Различные определения гранита

A) Определение вводного курса

Минералы полевого шпата

Кварц

Слюдяные минералы

Минералы амфибола

Б) Определение петролога

C) Коммерческое определение

Когда «Гранит» не соответствует требованиям

Использование гранита

Песчаник: осадочная порода — изображения, определения и многое другое

Что такое песчаник?

Выветривание и перенос песка

Типы песчинок

ракета | Характеристики, силовая установка, разработка и факты

Общие характеристики и принципы работы

гранит | Состав, свойства, типы и использование

Наземные машины и флиттеры — Атомные ракеты

RocketCat’s Universe — Atomic Rockets

Добавить комментарий Отменить ответ
