Радиотехническая система ближней навигации РСБН-4

Теоретические основы радионавигации
Радиотехническая система ближней
навигации РСБН-4
1. Назначение, состав, размещение
2. Принцип взаимодействия наземного и бортового оборудования РСБН-4
при определении азимута
3. Принцип работы дальномерного канала РСБН-4
Радиотехническая система ближней навигации РСБН-4

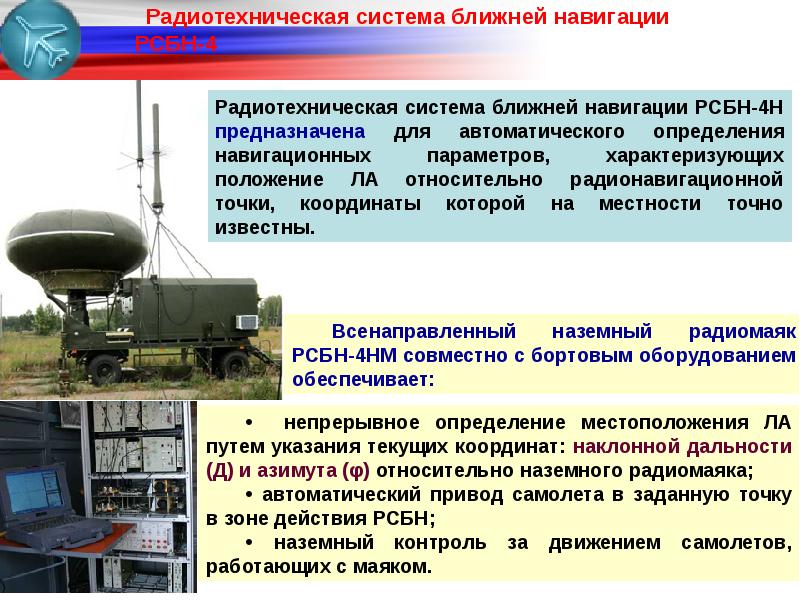

Радиотехническая система ближней навигации РСБН-4Н
предназначена для автоматического определения
навигационных
параметров,
характеризующих
положение ЛА относительно радионавигационной
точки, координаты которой на местности точно
известны.
Всенаправленный
наземный
РСБН-4НМ
совместно
с
оборудованием обеспечивает:
радиомаяк
бортовым
непрерывное определение местоположения ЛА
путем указания текущих координат: наклонной дальности
(Д) и азимута (φ) относительно наземного радиомаяка;
• автоматический привод самолета в заданную точку
в зоне действия РСБН;
• наземный контроль за движением самолетов,
работающих с маяком.
Радиотехническая система ближней навигации РСБН-4
Навигационная информация выдается в полярных координатах
«дальность – азимут». Отображение навигационной информации
осуществляется на индикаторе кругового обзора (ИКО) радиомаяка (РМ)
яркостной отметкой и на борту ЛА в цифровом виде.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РСБН-4НМ
Точность определения дальности
± 200 м ± 0,03 % дальности
Точность определения азимута
± 0,25 град
Диапазон частот
дециметровый
Число частотно-кодовых каналов
88
Дальность действия при работе с бортовой аппаратурой РСБН-2С:
при высоте полета
35000 м
500 — 550
км
при высоте полета
20000 м
450 км
при высоте полета
5000 м
250 км
при высоте полета
250 м
не менее
50 км
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды
от минус 50 до +50°С
Относительная влажность
до 98% при + 35°С
ЭЛЕКТРОПИТАНИЕ
Сеть
380В, 50 Гц
Потребляемая мощность, не более
16 кВА
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
развернут
свернут
Д х Ш х В, м
7,5x5x10
9,78×2,6×3,8
Вес, аппаратная в сборе
9000 кг
Состав оборудования В состав наземного радиомаяка РСБН-4Н входит:
аппаратная, смонтированная на кузове К66-У1Д, установленном на
специальной раме с двумя одноосными тележками.
В кузове размещены два комплекта: передающие и приемные устройства,
импульсно-навигационная (ИНА) и контрольно-юстировочная аппаратура (КЮА),
аппаратура стабилизации скорости вращения азимутальной антенны и автоматики
РМ (САР), индикатор кругового обзора, контрольно-выносной пункт (КВП),
исполнительный пункт аппаратуры дистанционного управления ТУ-ТС;

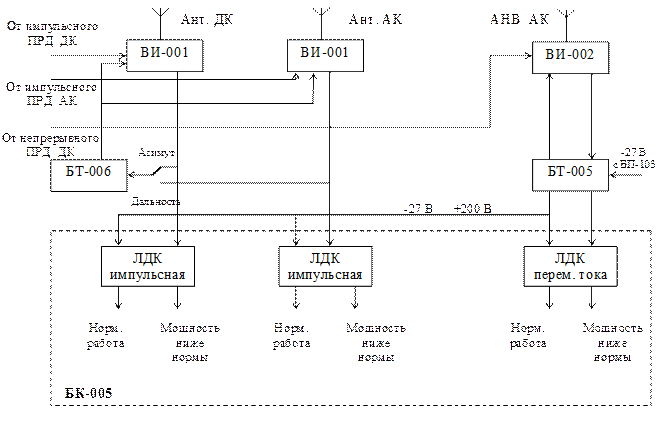

антенно-фидерная система, состоящая из четырех всенаправленных антенн,
одной вращающейся антенны, антенны контрольно-выносного пункта и системы
фидерных соединений. Вращающаяся антенна установлена на кузове аппаратной;
источники электропитания на трех прицепах: две электростанции АД-30Т230-Ч400 и преобразователь сетевой частоты ВПЛ-30Д-М1;
аппаратура, размещаемая на КДП: выносной индикатор кругового обзора
типа Е-327 с приемной антенной и диспетчерский пункт с аппаратурой
телеуправления-телесигнализации.
Теоретические основы радионавигации
Радиомаяк РСБН-4
Размещение на позиции

Размещение на позиции

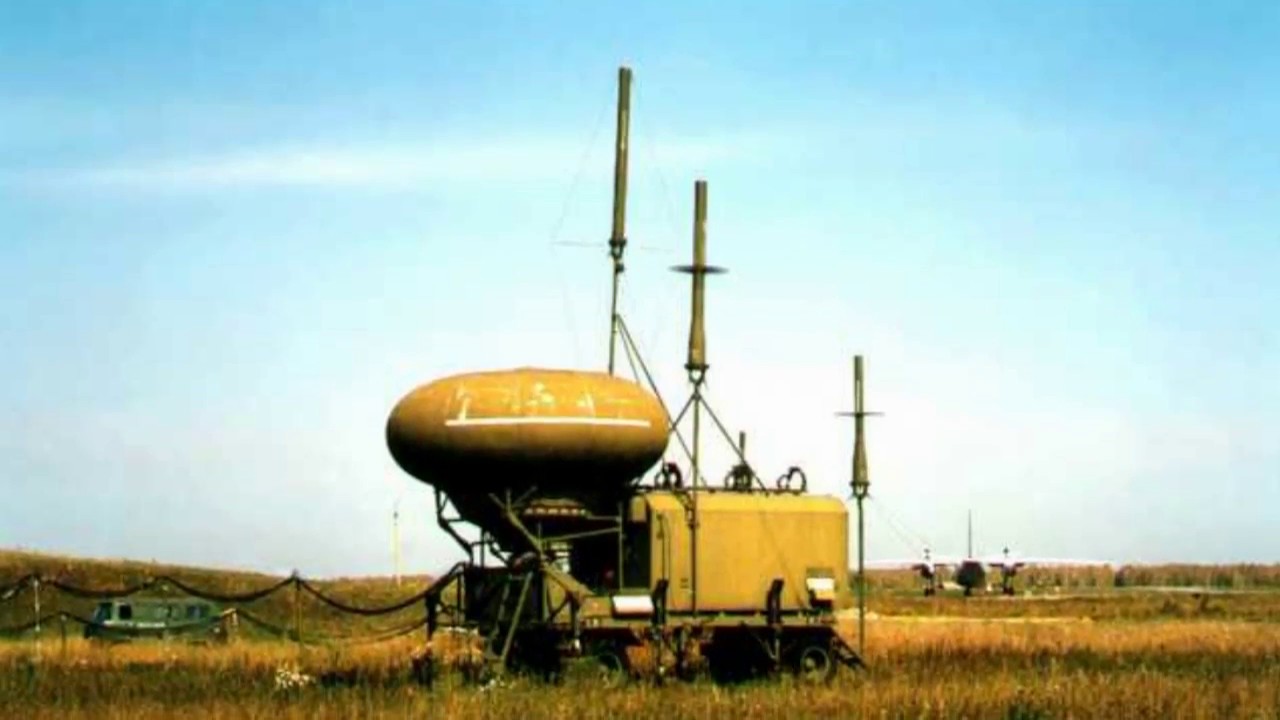

Радиомаяк
РСБН-4Н
в
зависимости
от
поставленных
радионавигационных задач может устанавливаться непосредственно на
аэродроме 300…600 м от оси ВПП и не далее 1200 м от центра ВПП, так и на
воздушных трассах. При выборе места предпочтение отдается плоскогорным
широким возвышенностям, господствующим над данной местностью.
Для установки РМ необходима ровная площадка радиусом 500 м и углом
наклона местности не более 0,5 с возможностью подъезда и размещения
автоприцепов и антенны КВП. При выборе места расположения площадки на
господствующей возвышенности радиус ее может быть уменьшен до 200 м.
Для установки аппаратной РМ необходима площадка длиной 10…12 м
шириной 6…7 м, продольная ось которой должна располагаться с запада на
восток. Эта площадка в радиусе 20 м должна быть ровной.
Антенны радиомаяка размещают так, чтобы избежать затенения
вращающейся азимутальной антенной передающих антенн ответчика дальномера
и опорных сигналов в рабочем секторе радиомаяка.
Антенна КВП устанавливается на расстоянии 90 м от передающей антенны
дальномерных сигналов А1 на углах φ = n·100+37/ (n = 1, 2, … 35), отсчитываемых
от точки привязки радиомаяка и истинного северного направления. Не допускается
наличие местных предметов и растительности в секторе 200 от линии,
соединяющей ось вращения азимутальной антенны и КВП на удаление 200 м.
Не допускается устанавливать КВП в секторе ± 300, занятом агрегатами
питания или трансформаторной подстанцией. Запрещается устанавливать КВП в
секторах ± 200 от направлений на передающие антенны А1, А2 и в секторе ±
100 противоположном указанным.
Передающая антенна дальномерных сигналов А1 устанавливается в
секторе 0 – 900 на удалении от точки привязки 9…10 м.
Передающая антенна опорных сигналов А2 устанавливается в секторе 90 –
0
180 на удалении от точки привязки 20…23 м.
Теоретические основы радионавигации
Радиомаяк РСБН-4
Временной азимутальный канал РСБН-4
В отечественных системах ближней
навигации РСБН-4 и РСБН-6 используется
временной метод измерения азимута.
а — упрощенная структурная схема
наземного радиомаяка:
ШОС — шифратор опорных сигналов;
ПРД-А — азимутально-опорный передатчик;
ЭМП — электромеханический привод азимутальной антенны;
БКА — блок контроля азимута;
БУА —блок установки азимута;
КВП — контрольно-выносной пункт;
в — временные диаграммы
б — упрощенная структурная схема
бортового оборудования:
ПРМ — приемник;
ДШ — дешифратор;
ФАИ — схема формирования
азимутального импульса;
БИА — блок измерения азимута;
Теоретические основы радионавигации
Радиомаяк РСБН-4
Для передачи азимутальных и опорных сигналов могут использоваться
отдельные или комбинированные азимутально-опорные передатчики.
Канал непрерывного излучения азимутально-опорного передатчика
нагружен
на
направленную
антенну
А1,
которая
имеет
двухлепестковую ДНА в горизонтальной плоскости, вращающуюся
со скоростью 100 об/мин.
Благодаря двухлепестковой форме ДНА вращающейся азимутальной
антенны в момент облучения самолета на выходе его бортового
приемника выделяется азимутальный видеосигнал, имеющий форму
двойного колоколообразного импульса. Из этого сигнала формируется
азимутальный импульс, середина которого соответствует минимуму
азимутального сигнала («провала», рис. в). Для передачи опорного
сигнала в «северный» момент времени («северный» сигнал) используются
серии опорных импульсов—опорных «35» и опорных «36», излучаемые
ненаправленной антенной А2 (рис. а), питающейся от импульсного канала
азимутально-опорного передатчика. Опорные сигналы вырабатываются с
помощью специальных датчиков, установленных в колонне азимутальной
антенны и вращающихся синхронно с ней.
Теоретические основы радионавигации
Радиомаяк РСБН-4
Опорные импульсы «35» и «36» формируются и кодируются в
шифраторе опорных сигналов и поступают в виде двухимпульсных
посылок для модуляции сигнала несущей частоты в импульсный канал
передатчика. Кодовые интервалы опорных импульсов «35» и «36»
различны.
Датчики опорных импульсов «35» и «36» устанавливаются таким
образом, что в «северный» момент времени вставки датчиков опорных
импульсов «35» и «36» совпадают и в шифраторе формируется
трехимпульсный код, который является результатом наложения кодов этих
импульсных серий.
Бортовой приемник СПАД принимает азимутальный и опорные
сигналы. Последние после декодирования поступают в блок измерения
азимута, куда поступает также азимутальный импульс со схемы
формирования азимутального импульса. Серии опорных импульсов «35» и
«36» представлены на рис. в (диаграммы 2 и 1 соответственно). Импульс
«северного» совпадения (диаграмма 4), являющийся началом отсчета,
формируется схемой совпадения, на которую подаются декодированные
опорные импульсы «35» и «36». Таким образом, для определения азимута
в блоке БИА измеряется пропорциональный ему временной интервал
между «северным» моментом времени и моментом облучения самолета.
Теоретические основы радионавигации
Радиомаяк РСБН-4
Для грубого определения азимута измеряется интервал τг (рис. в), для
точного—интервал τт между азимутальным импульсом и ближайшим к
нему опорным импульсом «36».
Текущий азимут в блоке БИА
Α = 2 πτ/ Т
(1)
где Т — период вращения азимутальной антенны; τ — измеряемый
временной интервал.
Из (1) следует, что точность измерения азимута зависит от
стабильности угловой скорости вращения азимутальной антенны, для
обеспечения которой в РСБН обычно используется стабилизированный
привод ее вращения. На точность измерения азимута влияет также
точность установки каретки с датчиками опорных сигналов. Для контроля
точности установки датчиков опорных импульсов «35» и «36» в РСБН
имеется специальная аппаратура контроля нуля азимута. Эта аппаратура
состоит из контрольно-выносного пункта, блока контроля азимута и блока
установки азимута.
На рис. а датчик «Север» играет вспомогательную роль, датчик 180
используется в индикаторном канале.
Теоретические основы радионавигации
Дальномерный канал РСБН
Радиомаяк РСБН-4
Дальномерный канал отечественной систем ближней навигации РСБН,
построен с использованием импульсного метода измерения дальности.

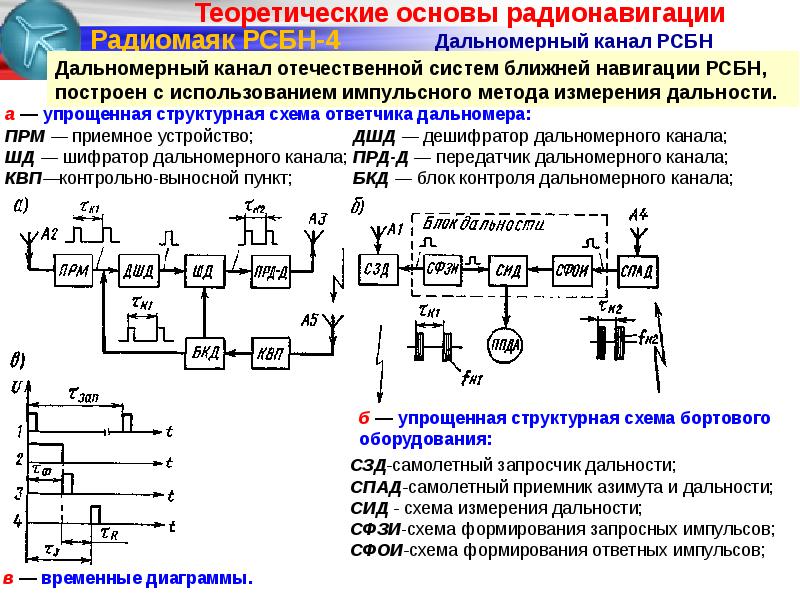

а — упрощенная структурная схема ответчика дальномера:
ПРМ — приемное устройство;
ДШД — дешифратор дальномерного канала;
ШД — шифратор дальномерного канала; ПРД-Д — передатчик дальномерного канала;
КВП—контрольно-выносной пункт;
БКД — блок контроля дальномерного канала;
б — упрощенная структурная схема бортового
оборудования:
СЗД-самолетный запросчик дальности;
СПАД-самолетный приемник азимута и дальности;
СИД — схема измерения дальности;
СФЗИ-схема формирования запросных импульсов;
СФОИ-схема формирования ответных импульсов;
в — временные диаграммы.
Теоретические основы радионавигации
Радиомаяк РСБН-4

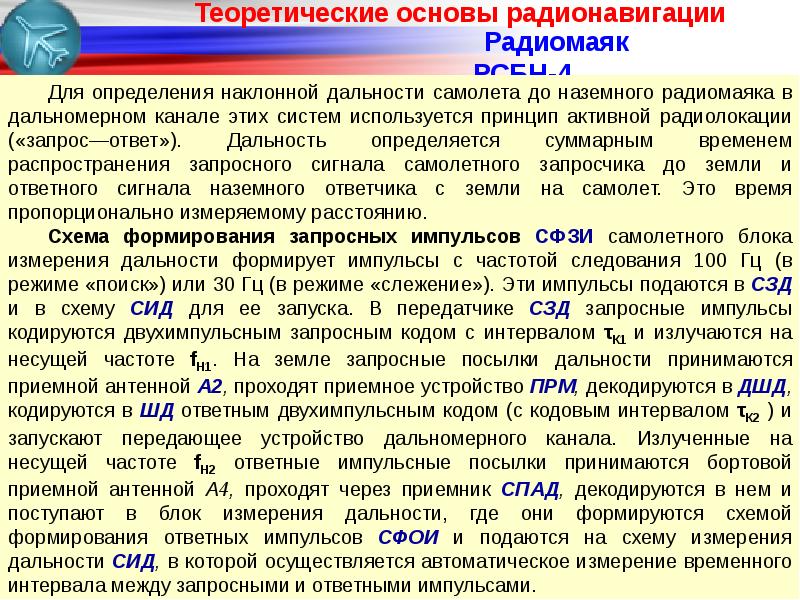

Для определения наклонной дальности самолета до наземного радиомаяка в
дальномерном канале этих систем используется принцип активной радиолокации
(«запрос—ответ»).
Дальность
определяется
суммарным
временем
распространения запросного сигнала самолетного запросчика до земли и
ответного сигнала наземного ответчика с земли на самолет. Это время
пропорционально измеряемому расстоянию.
Схема формирования запросных импульсов СФЗИ самолетного блока
измерения дальности формирует импульсы с частотой следования 100 Гц (в
режиме «поиск») или 30 Гц (в режиме «слежение»). Эти импульсы подаются в СЗД
и в схему СИД для ее запуска. В передатчике СЗД запросные импульсы
кодируются двухимпульсным запросным кодом с интервалом τК1 и излучаются на
несущей частоте fН1. На земле запросные посылки дальности принимаются
приемной антенной А2, проходят приемное устройство ПРМ, декодируются в ДШД,
кодируются в ШД ответным двухимпульсным кодом (с кодовым интервалом τК2 ) и
запускают передающее устройство дальномерного канала. Излученные на
несущей частоте fН2 ответные импульсные посылки принимаются бортовой
приемной антенной А4, проходят через приемник СПАД, декодируются в нем и
поступают в блок измерения дальности, где они формируются схемой
формирования ответных импульсов СФОИ и подаются на схему измерения
дальности СИД, в которой осуществляется автоматическое измерение временного
интервала между запросными и ответными импульсами.
Теоретические основы радионавигации
Радиомаяк РСБН-4
Суммарная задержка ответного импульса дальности относительно запросного
τЗ = τФ + τD, где τD — время распространения электромагнитных волн от запросчика
до
ответчика
и
обратно.
Это
время
определяется
выражением
τD = 2D/c, где D — расстояние до ответчика; с — скорость света, равная 3 • 108
м/с.
Задержка сигналов дальности обеспечивается естественной задержкой в
процессе преобразования этих сигналов в наземном и самолетном оборудовании
(кодирование и декодирование) и установкой дополнительной линии задержки в
блоке шифратора наземного передатчика.
Блок контроля нуля дальности БКД (рис.а) формирует контрольные
двухимпульсные кодовые посылки с кодовым интервалом запросных сигналов
дальности τК1 и частотой повторения порядка 150 Гц, которые подаются на вход
дешифратора, проходят весь дальномерный канал и излучаются передатчиком
вместе с ответными сигналами дальности. Эти сигналы принимаются приемным
устройством контрольно-выносного пункта КВП и снова поступают в блок БКД.
Задержки декодированных в блоке БКД ответных контрольных импульсов
сравниваются в этом блоке с эталонной задержкой запросных контрольных
импульсов. Если задержка ответных контрольных импульсов в дальномерном
канале не равна эталонной, то в блоке БКД вырабатывается управляющее
напряжение, которое поступает на регулируемую дополнительную линию
задержки, расположенную в блоке шифратора, осуществляющую подстройку
задержки в дальномерном канале.

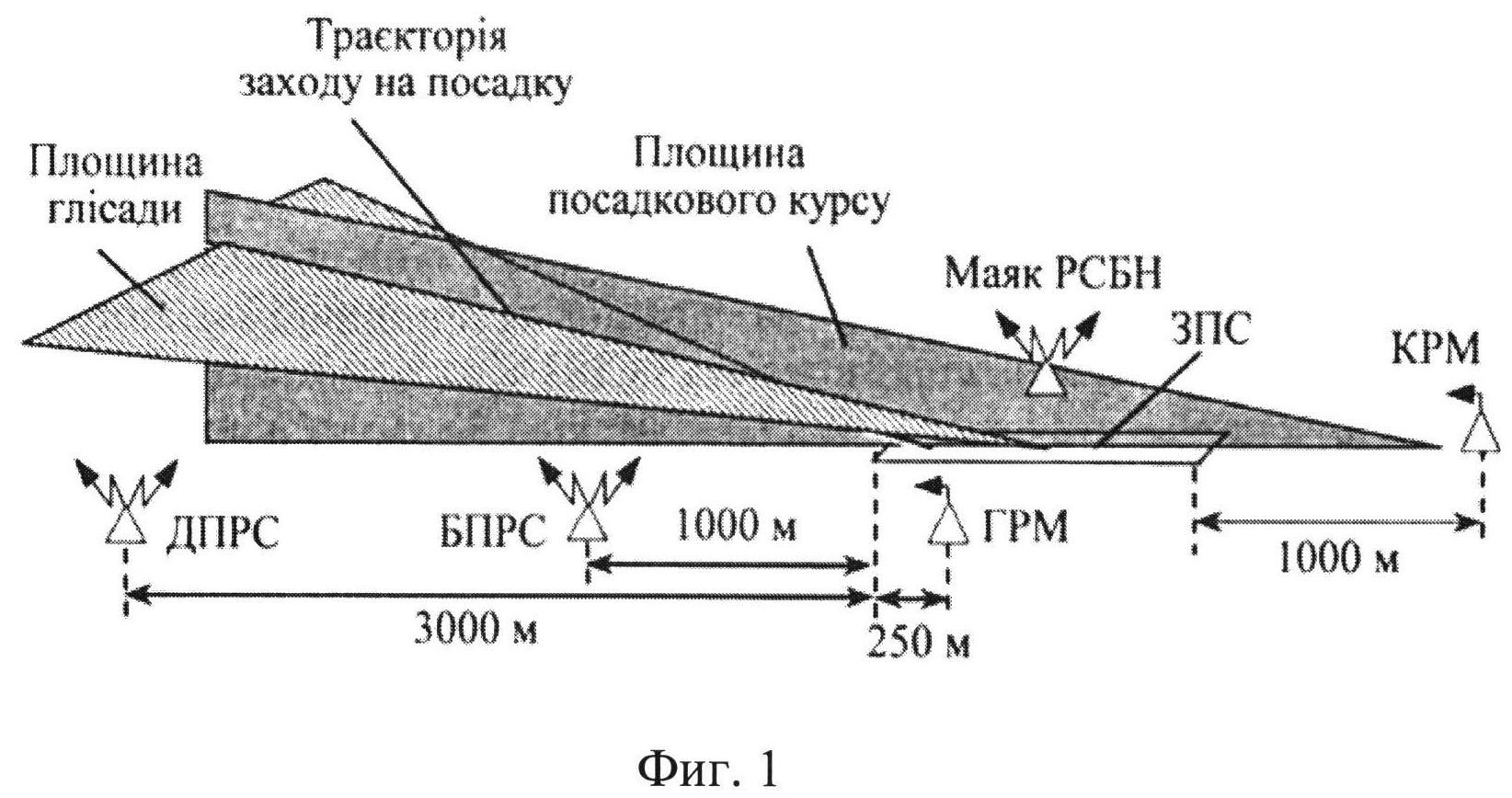

Принцип работы РСБН в режиме «Посадка» — Студопедия

При дальности до радиомаяка меньше (37+. 3) км, высоте полета меньше 1,2 км и входе в «коридор» + 1,5 км от оси ВПП аппаратура автоматически переходит в режим посадки. В этом режиме радиотехническая аппаратура РСБН-6С, работавшая по сигналам радионавигационного маяка, переключается на работу с посадочными маяками системы ПРМГ-4. Система ПРМГ-4 состоит из КРМ, ГРМ (рабочий и резервный комплект) и РД.

Система РСБН в режиме посадки служит целям формирования на борту самолёта сигналов отклонения от заданного курса посадки и заданной глиссады планирования, а также позволяет получать информацию о текущей дальности самолёта до точки приземления. В САУ выдаются отклонения от равносигнальных зон курса посадки и глиссады планирования, обеспечивающие снижение самолета до высоты 60 м.

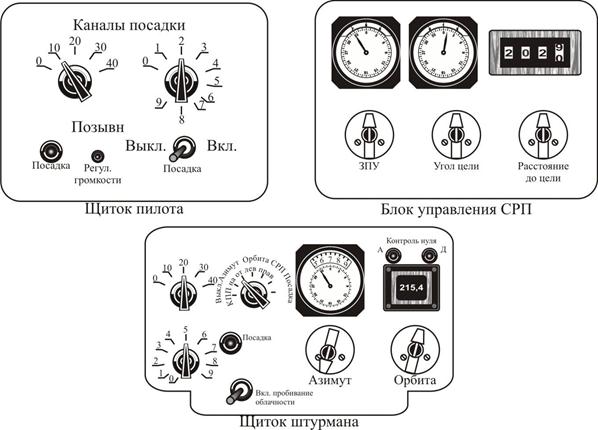

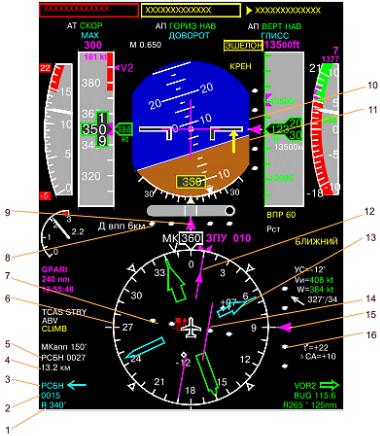

В режиме посадки на приборах индицируется:

ППД-2 — дальность до начала ВПП,

НПП — отклонения от равносигнальных зон курса и глиссады, заданный курс, равный курсу посадки на ВПП, курсовой угол радиомаяка, азимут самолета, определяемый путем счисления по сигналам воздушной скорости и истинного курса.

В этот режим аппаратура переходит по сигналу 27 В «Посадка», который выдается из блока БВП при автоматическом включении режима посадки или из блока ЩУ при включении тумблера ПОСАДКА на блоке ЩУ. Сигнал «Посадка» поступает в АФС для включения передней антенны самолета, в блок ЩПК для включения запрограммированных кодов и кварцев посадки (при автоматическом включении режима посадки) и в приемник СПАД-2И для перевода его на прием сигналов посадочных радиомаяков. В блоке БСиО по сигналам из приемника СПАД-2И формируются сигналы отклонения от равносигнальных зон курса и глиссады, и сигналы готовности курсового и глиссадного каналов 27 В «Готовн. К», 27 В «Готовн. Г», которые выдаются в САУ.

При наличии сигнала «Готовн. К» заданный курс, выдаваемый из блока ВВП, равен курсу посадки ВПП. При включении тумблера «+ 180°» на блоке ЩУ в блок ВВП поступает сигнал «+180°» (27 В), по которому запрограммированный курс посадки ВПП изменяется на 180°.

В режиме посадки сигнал «Возврат рад. » формируется при наличии следующих сигналов: «Возврат», «Д<250 км» и «Готовн. К».

В этом режиме прекращается измерение азимута по сигналам радиомаяка, дальность измеряется по сигналам посадочного ретранслятора. Азимут счисляется автономными средствами, на основе V (см. рис. 22*).

При необходимости выполнить повторный заход на посадку из САУ в блок БВП выдается сигнал 27 В «Повт. заход», для этого на пульте летчика нажимается кнопка ПОВТОРНЫЙ ЗАХОД. Положение переключателя ПОВТ. ЗАХОД на блоке ЩУ определяет сторону выполнения повторного захода.

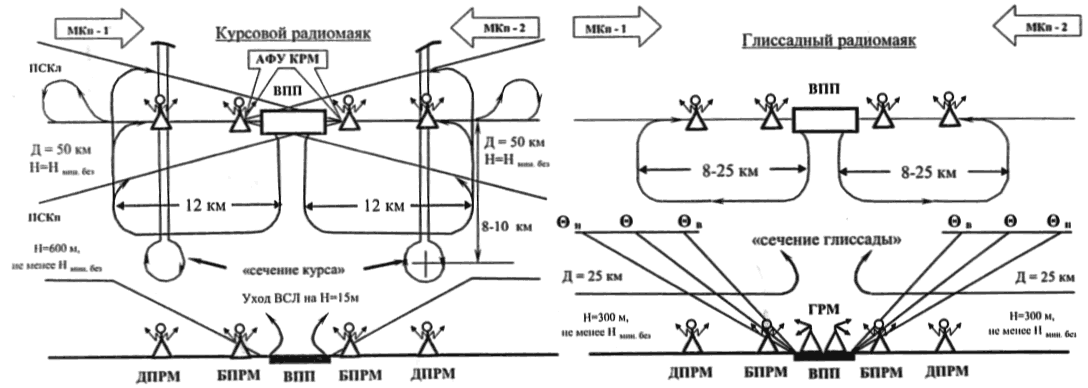

Предпосадочный маневр состоит из прямолинейного участка и разворота с выходом на посадочный курс (см. рис.13*).

Выход на посадочный курс осуществляется на высоте и удалении от ВПП, обеспечивающих ввод самолета в зону действия посадочных маяков. Если дальность до радиомаяка меньше 37+3 км, а высота полета меньше 1,2 км при боковом удалении от оси ВПП, не превышающем 1,5 км, аппаратура автоматически переходит в режим посадки.

При уменьшении бокового отклонения от оси ВПП до 1,5 км и высоте полета меньше 1,2 км автоматически включается режим «Посадка». По сигналу «Посадка» аппаратура переходит на прием сигналов посадочных радиомаяков, прекращается измерение азимута по сигналам навигационного маяка, дальность на приборе ППД-2 скачком уменьшится на значение, равное расстоянию от ретранслятора дальности до радиомаяка, так как в режиме посадки дальность измеряется по сигналам посадочного радиомаяка, находящегося в начале ВПП.

При устойчивом приеме сигналов курсового радиомаяка закрывается курсовой бленкер на НПП, образуя сплошное черное поле, на пульте САУ загорается лампа ПОСАДКА, а на НПП выдается заданный курс, равный курсу посадки аэродрома.

При приеме сигналов глиссадного радиомаяка закрывается глиссадный бленкер НПП, образуя сплошное черное поле. На планки положения НПП выдаются сигналы отклонения от равносигнальных зон курса посадки и глиссады снижения. По этим сигналам производится заход на посадку до высоты 60 м. Отклонение курсовой планки НПП влево от центрального кружка означает, что равносигнальная зона курсового маяка находится влево от самолета. Отклонение глиссадной планки вверх означает, что равносигнальная зона глиссады находится выше самолета. Для посадки по линиям глиссады и курса планки положения НПП должны удерживаться в центре кружка.

При включении кнопки ПОВТОРНЫЙ ЗАХОД на пульте летчика система обеспечивает автоматическое выполнение повторного захода на посадку левым или правым кругом в зависимости от положения переключателя ПОВТ. ЗАХ. на щитке ЩУ.

При невозможности посадки с первого захода выполняется повторный заход. Режим повторного захода на посадку включается двойным нажатием кнопки ПОВТОРНЫЙ ЗАХОД в системе самолетного оборудования. Первым нажатием снимается режим посадки, на пульте САУ должна погаснуть лампа ПОСАДКА. После этого самолет вручную выводится на высоту 630 м. Второе нажатие кнопки ПОВТОРНЫЙ ЗАХОД производится после загорания лампы КОРР. на ЩУ.

ЗАКЛЮЧЕНИЕ

Навигационный комплекс главное средство вождения ЛА на воздушных трассах. Поэтому автоматическое решение задач выполняемых им сокращает время загруженности экипажа управляющими действиями до 40% от общей продолжительности полёта. Состав НК зависит от класса ЛА, уровня автоматизации комплекса и имеющихся датчиков навигационной информации. Уровень автоматизации определяется степенью совершенства вычислительной системы комплекса. Для повышения надёжности комплекса используется резервирование систем и аппаратуры.

ПРИЛОЖЕНИЕ

Рис.1 Комплект навигационного комплекса КН-23:

1 – комплект РСБН-6С; 2 – комплект ИКВ-1; 3 – ДИСС-7; 4 – В144;. 5 – ДВС-10;

6 — ДВ-30К

Рис. 2 Ортодромическая система координат

Рис.3 Участок прямоугольной сетки для карты масштаба 1:1 000000

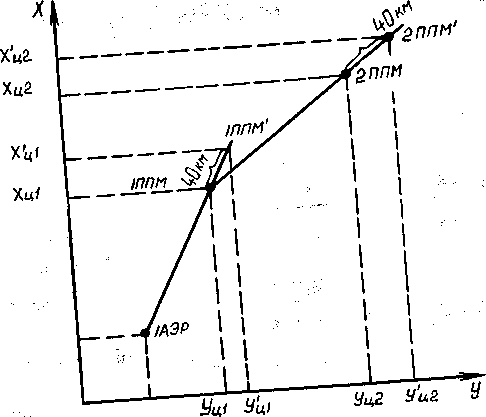

Рис.4 Определение ортодромических координат при выходе на ППМ.

Рис. 7. Составляющие абсолютной скорости самолета

Рис. 6. Составляющие путевой скорости ДИСС в горизонтальной плоскости

Рис. 7 Составляющие путевой скорости в ортодромической системе

координат

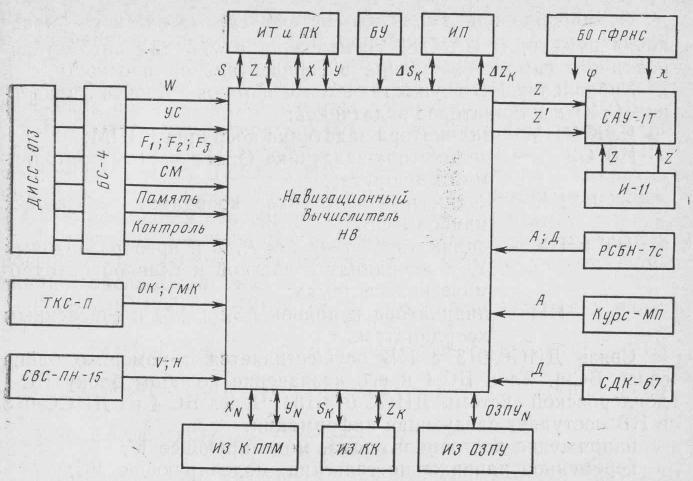

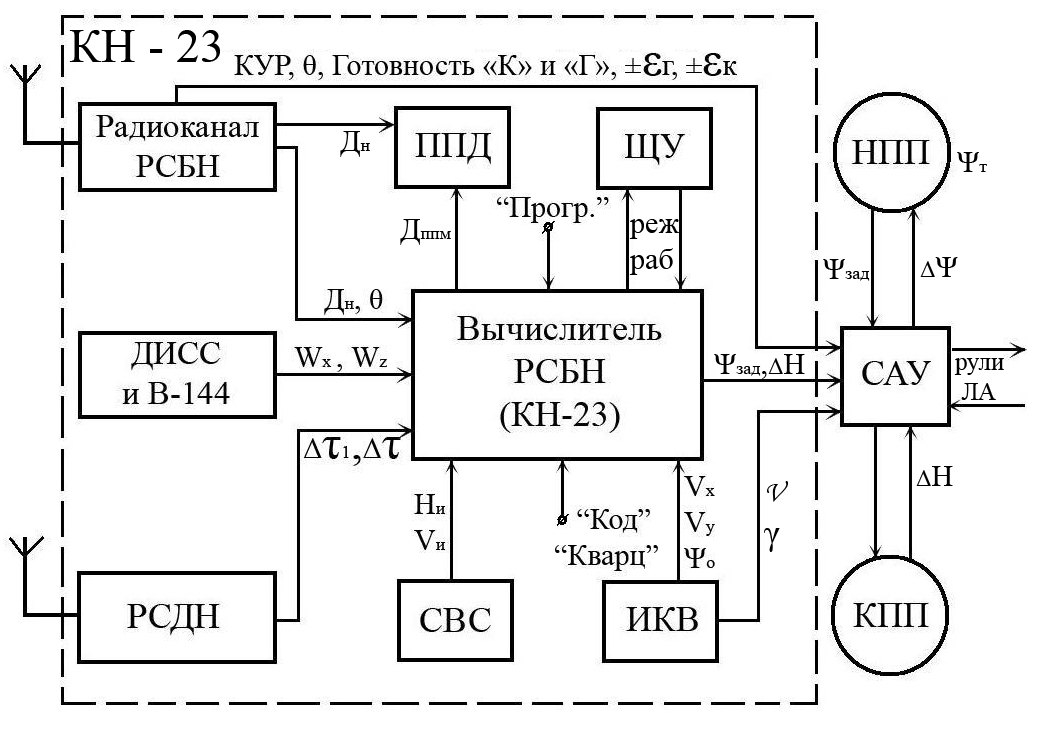

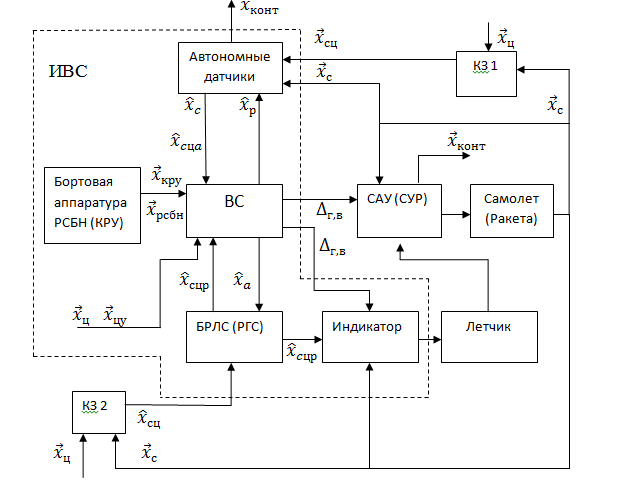

Рис.8 Структурная схема навигационного комплекса КН-23

Рис.8 Структурная схема навигационного комплекса КН-23

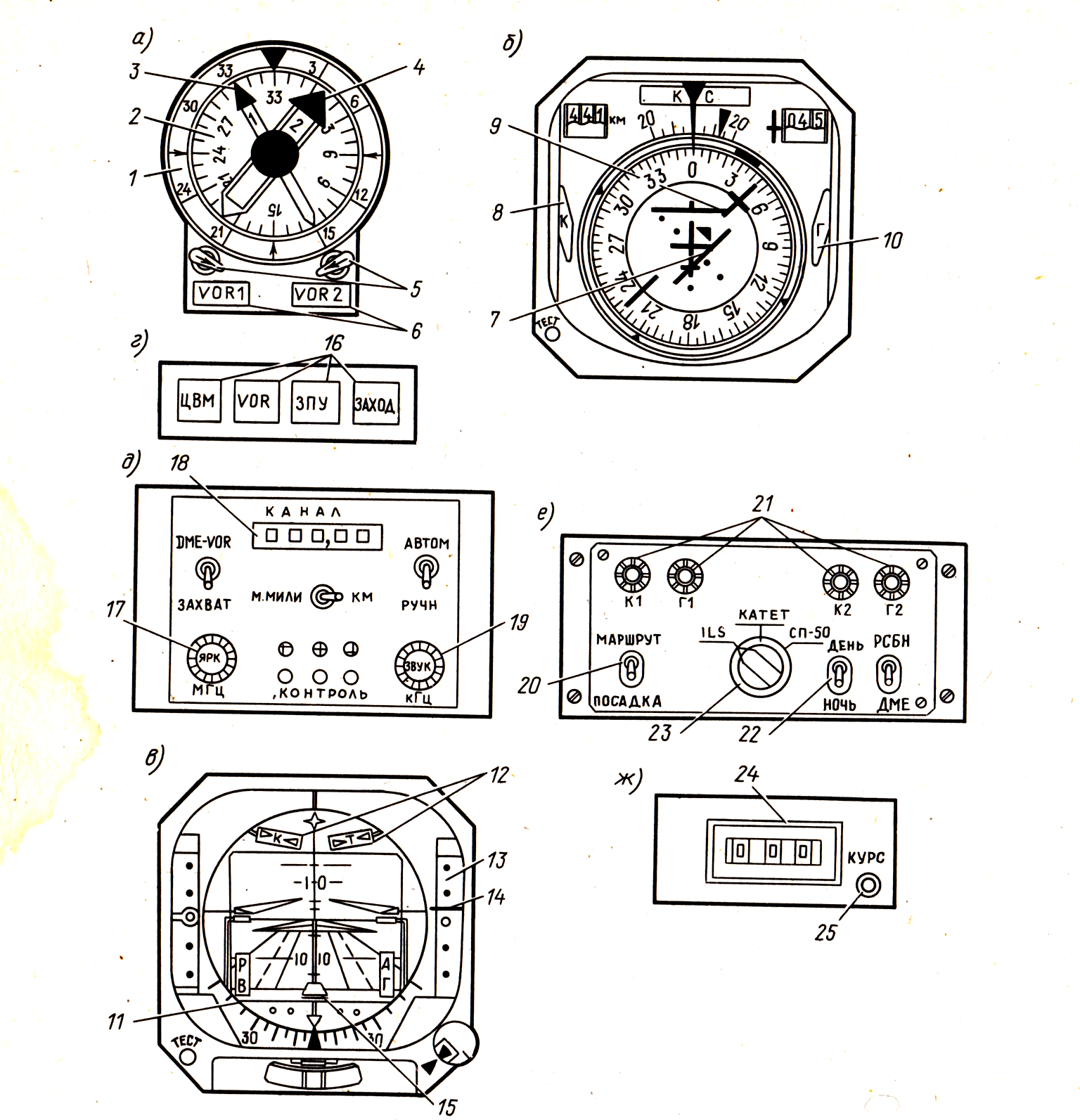

Рис.29*. Отсчет угловых величие по НПП

Рис.30*. Полет по заданному маршруту

Рис. 9 Схема определения заданного курса и дальности до цели
в режиме маршрутного полета.

Рис. 10 Схема преобразования X и У в X и У в блоке БВН (БВН-01)
для коррекции счисленных координат (Х,У).

Рис.11 Возврат на аэродром.

Рис. 11. Схема преобразования X и У в X и Z блоке БВП

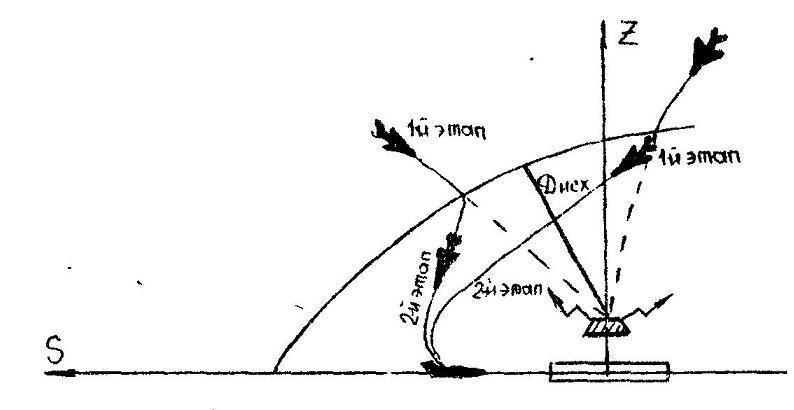

Рис.12 Траектория полёта в режиме возврата при дальности до радиомаяка менее 250 км

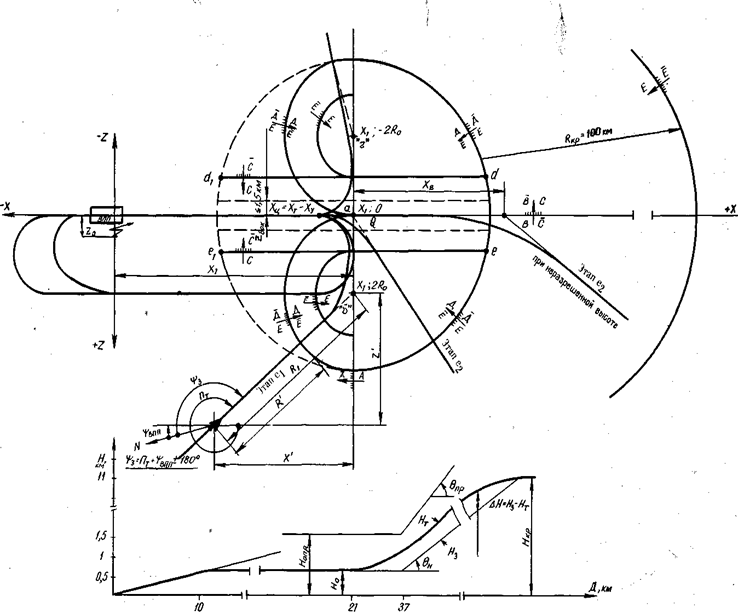

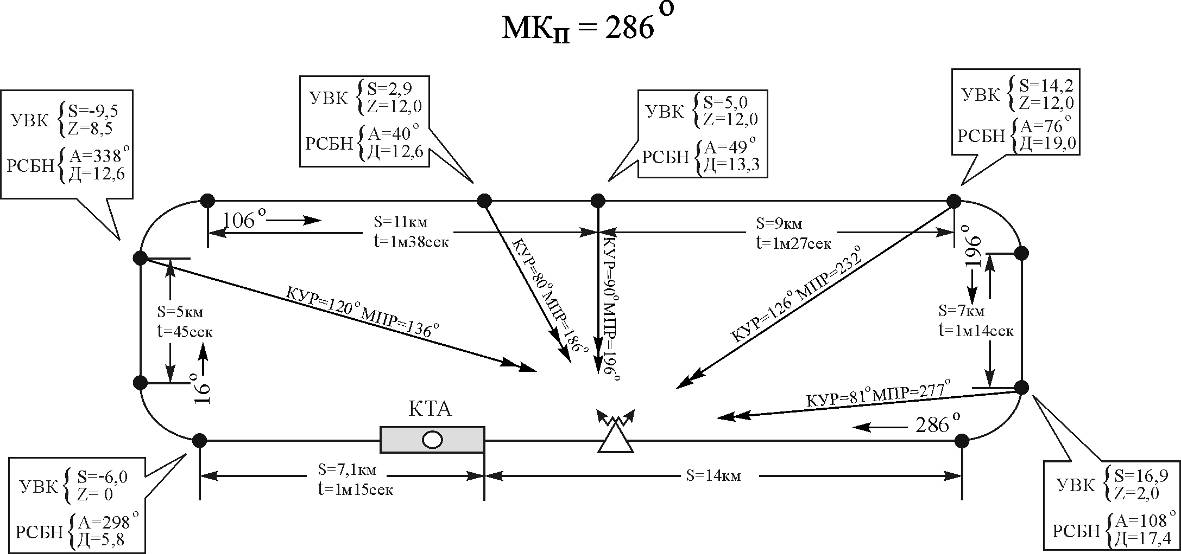

Рис.13 Построение предпосадочного маневра

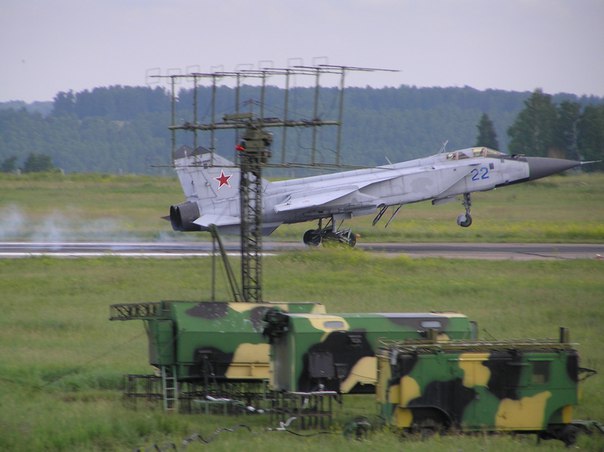

Проблемы ближней навигации (2) | Журнал «Воздушно-космическая оборона»

Одними из главных задач систем радиотехнического обеспечения полетов авиации всех ведомств являются задачи обеспечения навигации и посадки летательных аппаратов в сложных метеоусловиях и ночью. До появления спутниковых радионавигационных систем эти задачи решали с помощью радиомаячных систем ближней навигации и посадки. Наибольшее распространение в мире получили радиомаячные системы VOR/DME, ILS, TACAN и РСБН/ПРМГ.

Радиотехнические системы ближней навигации имеют очень широкое распространение. Только на территории США эксплуатируется более 1000 радиомаяков VOR/DME и VORTAC. Они обеспечивают работу практически всех аэропортов США. 100% магистральных воздушных судов оснащены оборудованием навигации и посадки VOR/DME/ILS .

В настоящее время в связи с широким внедрением спутниковых радионавигационных систем роль радиомаячных систем ближней навигации (особенно для гражданской авиации) уменьшилась. Однако в соответствии с документами ИКАО и Евроконтроля предполагается эксплуатация систем VOR/DME по крайней мере до 2015 г., а радиомаяков системы DME и бортового оборудования с режимом multiDME — и после 2020 г. Система TACAN продолжает широко использоваться странами НАТО и других государств и, судя по планам, от нее не будут отказываться еще долгое время.

АОРЛ-85. Аэродромный посадочный радиолокатор.
Фото: Фотоархив «ВКО»

На протяжении длительного периода времени в России, странах СНГ и ряде зарубежных стран (КНР, Индии, Вьетнаме, Алжире, Египте, Северной Кореи и др.) одним из основных источников информации о местоположении летательных аппаратов при полете по маршруту, возврате на аэродром, заходе на посадку, встречи летательных аппаратов в воздухе для дозаправки являлась отечественная радиотехническая система ближней навигации и посадки.

В состав наземного оборудования радиотехнической системы ближней навигации и посадки входят азимутально-дальномерный радиомаяк, обеспечивающий навигацию воздушного судна на маршруте, а также курсовой и глиссадный радиомаяки, составляющие посадочную радиомаячную группу и обеспечивающие заход на посадку и посадку самолетов.

К настоящему времени в эксплуатации находятся около 400 радиомаяков радиотехнических систем ближней навигации, примерно столько же радиомаяков посадочных радиомаячных групп и не менее 3000 комплектов бортового оборудования. Все военные аэродромы и аэродромы совместного базирования оборудованы посадочными радиомаяками ПРМГ, являющимися для ВВС РФ и стран СНГ практически единственным средством инструментальной посадки самолетов, обеспечивающим круглосуточность и всепогодность их действий.

Радиомаяки радиотехнических систем ближней навигации, установленные на радионавигационных позициях воздушных трасс, в аэропортах, на аэродромах военной авиации и на авианесущих кораблях обеспечивают навигационное поле на высоте 3000 метров над 62% территории СНГ.

Отечественная система РСБН обеспечивает решение следующих основных задач:

непрерывное автоматическое определение местоположения на борту летательного аппарата;

привод летательного аппарата в любую заданную точку в пределах зоны действия системы;

наблюдение за воздушной обстановкой наземной (корабельной) аппаратурой (определение координат и опознавание летательного аппарата, использующих систему и находящихся в зоне ее действия).

Кроме того, отечественная система РСБН обладает рядом дополнительных функций.

Режимы навигации и посадки летательного аппарата реализованы в РСБН с использованием единого бортового радиоэлектронного оборудования, работающего как с наземными и корабельными радиомаяками РСБН, так и с радиомаяками посадочной радиомаячной группы. В процессе развития в РСБН кроме всенаправленного реализован и направленный режим работы, существенно повысивший энергетический потенциал радиолинии, помехоустойчивость системы и улучшивший электромагнитную совместимость с другими радиотехническими средствами, в том числе за счет увеличения с 40 до 176 числа рабочих частотно-кодовых каналов.

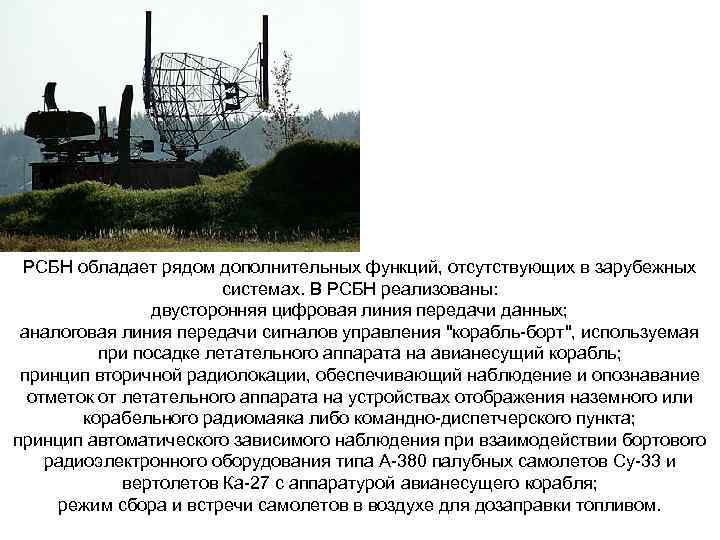

РСБН обладает рядом дополнительных функций, отсутствующих в зарубежных системах. В РСБН реализованы:

двусторонняя цифровая линия передачи данных;

аналоговая линия передачи сигналов управления «корабль-борт», используемая при посадке летательного аппарата на авианесущий корабль;

принцип вторичной радиолокации, обеспечивающий наблюдение и опознавание отметок от летательного аппарата на устройствах отображения наземного или корабельного радиомаяка либо командно-диспетчерского пункта;

принцип автоматического зависимого наблюдения при взаимодействии бортового радиоэлектронного оборудования типа А-380 палубных самолетов Су-33 и вертолетов Ка-27 с аппаратурой авианесущего корабля;

режим сбора и встречи самолетов в воздухе для дозаправки топливом.

Важной функцией ряда типов бортового радиоэлектронного оборудования системы РСБН является обеспечение межсамолетной навигации летательных аппаратов.

Цифровая линия передачи данных на частотах и с форматами сигналов РСБН работает в линиях связи «маяк-борт», «борт-маяк» и «борт-борт». При этом используются те же наземные и бортовые приемники и передатчики, что и для целей навигации и посадки. Цифровая линия передачи данных может обеспечивать решение следующих задач:

управление полетом с командно-диспетчерского пункта;

передача полетной информации с борта летательного аппарата для обеспечения автоматического зависимого наблюдения;

обмен информацией между летательными аппаратами при сборе в группу и групповых действиях.

На основе цифровой линии передачи данных может быть создана отечественная локальная система функционального дополнения, которая может быть, в частности, использована для осуществления захода на посадку и посадки самолетов и вертолетов, оборудованных соответствующей аппаратурой спутниковых радионавигационных систем.

Система СП-80. Инструментальная система посадки метрового диапазона волн.
Фото: Фотоархив «ВКО»

Принципиально локальная система функционального дополнения должна состоять из следующих основных частей:

наземных локальных контрольно-корректирующих станций, установленных и геодезически привязанных в местах размещения радиомаяков РСБН;

наземной аппаратуры передачи данных, состоящей из передатчика и цифрового блока, которые устанавливаются на радиомаяке РСБН;

бортового приемника цифровой линии передачи и цифрового модуля, обеспечивающего расчет посадочных данных по информации спутниковых радионавигационных систем и корректирующим данным локальных контрольно-корректирующих станций.

Информация, переданная по цифровой линии передачи может быть принята и обработана на борту летательного аппарата в режиме аналогичном существующему режиму приема информации «маяк-борт» с выдачей сообщений в вычислитель бортового радиоэлектронного оборудования для расчета посадочных данных.

При установке локальной системы функционального дополнения на аэродромах, где одновременно с радиомаяком РСБН эксплуатируются радиомаяки ILS либо посадочной радиомаячной группы, синтезированная траектория посадки, рассчитанная в бортовом оборудовании по корректирующим данным, может быть совмещена с линией посадки ILS (посадочной радиомаячной группы), что при реализации комплексной обработки на борту может значительно повысить показатели качества посадки.

Сравнение принципов действия систем VOR, DME, TACAN и РСБН показывает, что основные характеристики отечественной системы не уступают характеристикам зарубежных систем. Так, дальность действия этих систем примерно одинакова. Она зависит от высоты полета и определяется радиогоризонтом.

Следует отметить, что в системах DME и TACAN используются дальномерные импульсы с длительностью фронтов примерно на порядок большей по сравнению с длительностью фронтов импульсов РСБН. В связи с меньшей длительностью фронта дальномерных импульсов системы РСБН она менее чувствительна к влиянию отражений от местных предметов.

Поэтому в реальных условиях эксплуатации погрешность измерения дальности в системе РСБН меньше, чем в DME и TACAN. Точность измерения азимута также несколько выше, чем в системах VOR и TACAN.

Существенным преимуществом отечественной системы РСБН/ПРМГ особенно важным для военной авиации является то, что посадка военных летательных аппаратов обеспечивается малогабаритными мобильными курсовыми и глиссадными радиомаяками, работающими в том же диапазоне частот, что и азимутально-дальномерные радиомаяки РСБН. Это позволяет не размещать на борту отечественных военных летательных аппаратов (по сравнению с летательными аппаратами стран НАТО) дополнительно к навигационному оборудованию приемную аппаратуру и антенно-фидерные системы метрового диапазона волн для обеспечения посадки с использованием широко распространенных стационарных систем типа ILS.

Однако это преимущество при использовании в настоящее время на аэродромах гражданской авиации России только систем типа ILS становится недостатком, т. к. отсутствие унификации гражданских и военных систем посадки не позволяет осуществлять эффективное взаимное использование аэродромов государственной и гражданской авиации.

Из вышеизложенного очевидно, что гражданская авиация, воздушные суда которой совершают полеты за рубеж, а аэропорты осуществляют прием иностранных воздушных судов, вынуждена с точки зрения технико-экономической эффективности ориентироваться на использование рекомендованных ИКАО систем VOR, DME, ILS и GNSS, в то время как для обеспечения полетов военной авиации с точки зрения военно-экономической эффективности целесообразно сохранять и совершенствовать отечественную систему РСБН/ПРМГ (аналогично позиции МО США по отношению к своей национальной системе TACAN).

Можно отметить два фактора, которые оказывают существенное влияние на развитие и дальнейшее совершенствование национальной системы РСБН:

необходимость конверсии радиочастотного спектра и освобождения диапазона частот 726-960 МГц в интересах развития телевидения и систем сотовой подвижной связи;

позиция гражданской авиации, направленная на планомерное исключение азимутально-дальномерных радиомаяков РСБН из регламента обслуживания полетов и снятие бортового оборудования РСБН/ПРМГ с ВС ГА.

С учетом этих факторов в Минобороны РФ в 2000 г. была разработана «Концепция поддержания в работоспособном состоянии существующих радиотехнических систем ближней навигации и посадки ВВС и освобождения диапазона частот для развития телевидения и сотовых систем связи». Эта концепция была основана на том, что единое радионавигационное поле систем РСБН создается и используется как в мирное, так и в военное время летательными аппаратами всех ведомств.

На базе концепции шла подготовка правительственного распоряжения от 23.11.2001 г. №1564-р, одобрившего программу мер по освобождению радиочастотного диапазона для систем подвижной сотовой связи и по модернизации наземного и бортового оборудования радиотехнических систем ближней навигации и посадки.

Анализ показывал, что ко времени принятия решения №1564-р было выпущено четыре поколения бортового оборудования системы РСБН, при этом на 60% ЛА эксплуатировалась аппаратура РСБН 3-го поколения, аппаратурой 4-го поколения было оборудовано меньше 5% ЛА, остальные ЛА были оборудованы аппаратурой 1 и 2-го поколений.

Поэтому наиболее целесообразным представлялось проведение в первую очередь работ по модернизации 3-го поколения бортовой аппаратуры РСБН как наиболее массовой аппаратуры, эксплуатирующейся на ЛА с достаточно большим запасом по ресурсу и сроку службы.

После этого планировалось провести модернизацию 4-го поколения аппаратуры, а 1 и 2-е поколение аппаратуры РСБН при необходимости предлагалось менять на модернизированное оборудование 4-го поколения.

В процессе разработки проекта «Плана конверсии радиочастотного спектра в Российской Федерации до 2015 г.» был предложен новый подход к последовательности шагов по модернизации аппаратуры системы РСБН, который заключался в использовании локально-территориального принципа освобождения частот, в большей степени отражающего интересы, как Минобороны, так и Мининформсвязи России.

В ходе реализации планов конверсии радиочастотного спектра и модернизации отечественной системы РСБН для обеспечения передачи запросных сигналов по тракту «борт-земля» аппаратуры РСБН 3-го поколения разработано широкополосное передающее устройство, полностью взаимозаменяемое с передающим устройством, входящим в состав находящейся в эксплуатации бортовой аппаратуры, но работающее как в новом, так и, для обеспечения преемственности, в старом диапазоне частот.

Для замены азимутально-дальномерных радиомаяков РСБН, находящихся в эксплуатации, разработан малогабаритный радиомаяк «Тропа-СМ», обеспечивающий работу в международном диапазоне частот. Для приема и обработки сигналов бортовой аппаратуры, работающей в новом диапазоне частот, разработан конвертор частот (аппаратура ЧРУ-М) для встраивания в дальномерно-курсовой радиомаяк посадочной радиомаячной группы.

Как следует из вышеизложенного, технические проблемы, стоящие на пути дальнейшего развития отечественной системы РСБН, могут быть решены.

Что касается позиции гражданского авиационного ведомства, то здесь необходимым аргументом для ее изменения должно стать поддержание и восстановление навигационного поля модернизированной системы РСБН Министерством обороны и совместное с летательными аппаратами государственной авиации его использование теми воздушными судами гражданской авиации и других ведомств, которые отходят по мобпланам в угрожаемый период и военное время к вооруженным силам.

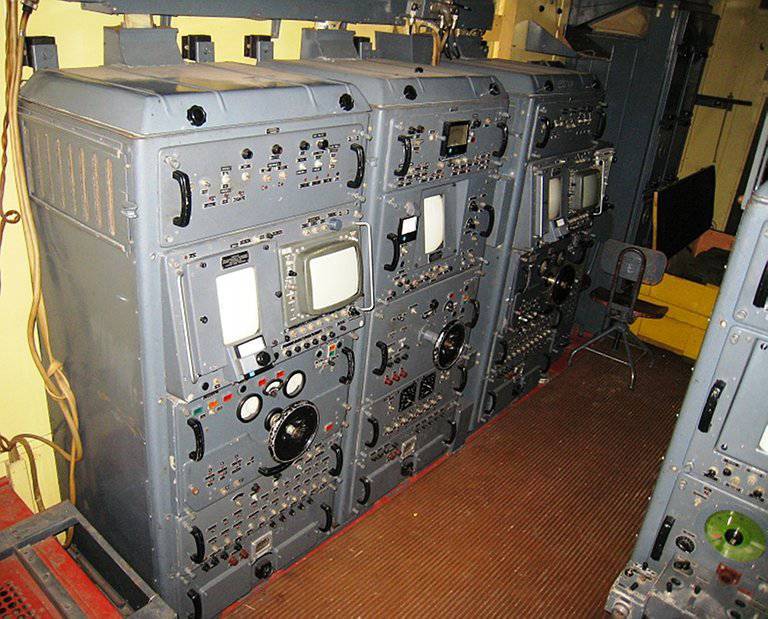

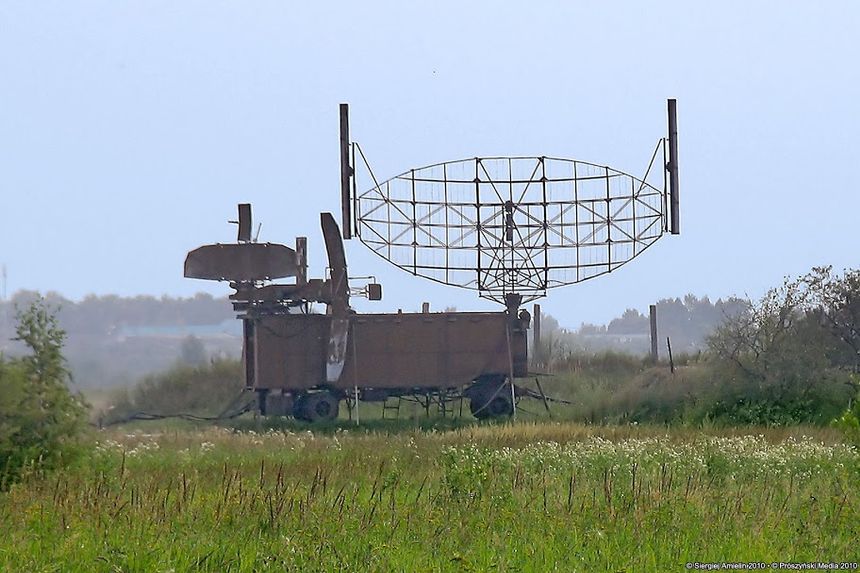

Радиолокационная система посадки РСП-10.
Фото: Фотоархив «ВКО»

В настоящее время проводится работа по созданию многофункциональной локальной радиотехнической системы навигации, посадки, определения взаимных координат и информационного обмена. Создание локальной радиотехнической системы обеспечивающей преемственность с находящейся в эксплуатации системой РСБН/ПРМГ, позволит решить не только поставленные в проекте Плана конверсии радиочастотного спектра в России задачи существенного сокращения используемого бортовым и наземным оборудованием РСБН/ПРМГ диапазона частот, но и снижения массогабаритных характеристик интегрированного с ДМЕ бортового многофункционального навигационно-посадочного оборудования.

Использование данных спутниковых радионавигационных систем и создание единого навигационно-информационного поля локальной радиотехнической системы на базе отечественной (РСБН/ПРМГ) и зарубежной (ДМЕ/TACAN) систем является логичным продолжением процесса совершенствования и модернизации национальной системы ближней навигации.

В качестве выводов следует отметить:

1. Значительный потенциал развития, заложенный в отечественную систему РСБН, обеспечивает создание современной многофункциональной локальной радиотехнической системы с функциями навигации, посадки, определения взаимных координат и информационного обмена.

2. Модернизация отечественной радиотехнической системы ближней навигации и посадки РСБН/ПРМГ с целью обеспечения ее работы в международном диапазоне частот 960-1215 МГц, интеграции с зарубежными системами DME/TACAN, а также расширения ее функциональных возможностей позволит наиболее рационально с точки зрения временных и финансовых затрат реализовать планы конверсии радиочастотного спектра и освободить занимаемый в настоящее время диапазон частот 726-960 МГц для развития телевидения и систем сотовой подвижной связи.

3. Создаваемая на принципах работы модернизированной отечественной системы РСБН/ПРМГ перспективная многофункциональная локальная радиотехническая система может явиться основой возрождения единого навигационного поля для авиации всех ведомств Российской Федерации и достижения требуемых для обеспечения высокого уровня безопасности полетов точности, непрерывности и целостности навигационных определений летательных аппаратов.

Владимир Иванович Бабуров
директор филиала ОАО «ВНИИРА-Навигатор», доктор технических наук

Анатолий Константинович Колесников
заместитель начальника отдела систем радиолокации и навигации ОАО «Концерн ПВО «Алмаз-Антей»

Геннадий Владимирович Столяров
ведущий научный сотрудник 24-го научно-экспериментального управления Минобороны РФ, кандидат технических наук

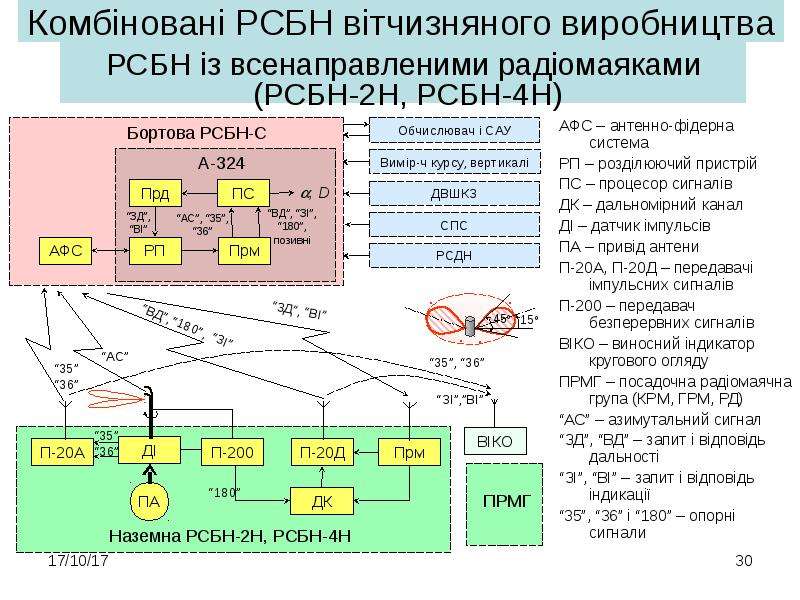

Принцип действия каналов УД РНС

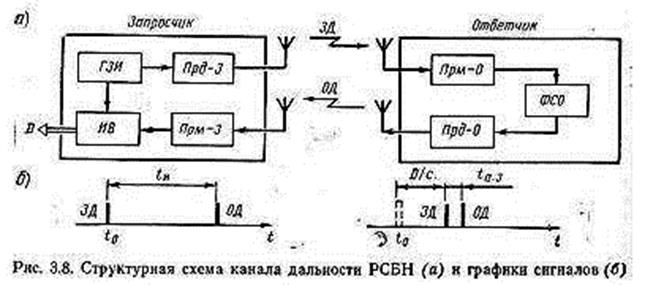

Дальномерный канал

Измерение дальности на борту осуществляется импульсным методом путем запроса с борта ВС и переизлучения запросных сигналов наземным ретранслятором дальности. При этом для обеспечения высокой надежности функционирования запрос с ВС и ответ с земли осуществляются двухимпульсными кодированными посылками. Функциональная схема канала измерения дальности в системе РСБН аналогична функциональной схеме радиодальномера. В состав РД входит приемник и передатчик с ненаправленными в горизонтальной плоскости антеннами.

Азимутальный канал РСБН включает элементы наземного всенаправленного РМ, в том числе антенную систему, которая обладает высокой направленностью в горизонтальной плоскости и вращается с постоянной скоростью 100 об/мин.Измерение азимута ВС сводится к измерению временного интервала между моментом, когда ось азимутальной антенны проходит северное направление, и моментом, когда она проходит направление на ВС.

Измерение азимута ВС сводится к измерению временного интервала t_α между моментом, когда ось симметрии ДНА азимутальной проходит северное направление, и моментом, когда она проходит направление на ВС (рис.45).

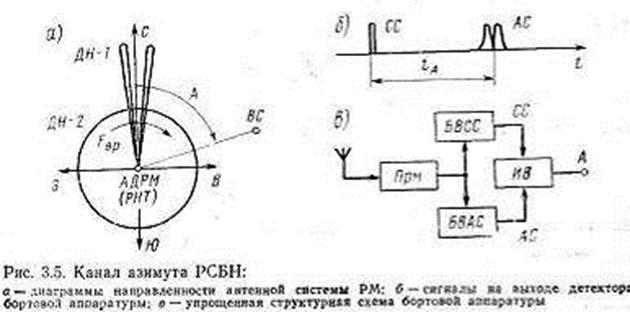

Рис. 45. Схема азимутального канала и временные диаграммы его работы

Через азимутальную антенну излучаются немодулированные колебания Прд 200М (рис.45). Так как антенна вращается, сигнал, принятый на борту ВС, имеет форму двух примыкающих друг к другу импульсов (рис. 45, диаграмма 2). На борту из них формируется так называемый азимутальный импульс И _а, передний фронт которого совпадает со средней точкой азимутального сигнала (рис.45, диаграмма 3).

Кроме передатчика Прд 200М и направленной антенны, в состав ВРМ входит так передатчик Прд 20А и ненаправленная антенна. Они предназначены для передачи специальных опорных сигналов, из которых на борту формируется северный опорный сигнал И _о, ось симметрии которого совпадает по времени с моментом, когда ось симметрии ДНА направленной антенны проходит через направление север (рис.45, диаграмма 6). Так как угловая скорость вращения азимутальной антенны постоянна, этот временной интервал будет пропорционален азимуту ВС. Этот временной интервал измеряется на борту, причем шкала измерителя градуируется непосредственно в угловых величинах, отображающих азимут ВС.

Для повышения точности измерения азимута передача северного опорного сигнала производится не одиночным импульсом, а двумя сериями импульсов. Первая серия включает 36 импульсов, а вторая — 35 импульсов за один оборот направленной антенны (рис.45, диаграммы 4 и 5). Импульсы первой серии следуют через 10⁰ угла поворота антенны и используются для грубого определения азимута. Импульсы второй серии совместно с импульсами первой серии позволяют сформировать северный опорный импульс И_0. С этой целью импульсы обеих серий совмещаются друг с другом только один раз за период обращения антенны в момент, когда ось симметрии направленной антенны

ориентирована на север. Поэтому формирования северного сигнала на борту осуществляется путем определения момента совпадения импульсов серии 35 и 36.

Импульсные последовательности И35 и И36 (рис.45) формируются на земле с помощью дисков Д35 и Д36, имеющих магнитные вставки и закрепленными на оси вращения направленной антенны, а также индукционных катушек, установленных на неподвижном основании. При вращении антенны магнитные вставки возбуждают в катушках импульсы, из которых формируются двухимпульсные кодовые последовательности, подводимые к передатчику Прд 20А и излучаемые ненаправленной антенной. Сигналы ВРМ принимаются на борту ВС приемником АДПК, и после усиления и преобразования поступают в блок измерения и обработки БИО. Измерение временного интервала между северным опорным и азимутальным сигналами осуществляется двухшкальным методом, причем вначале определяется число десятиградусных импульсов серии “36”, а затем интервал между последним десятиградусным и азимутальным импульсами. Результаты измерений отображаются на индикаторах и на некоторых типах ВС могут подаваться в навигационное вычислительное устройство НВУ.

Индикаторный канал

Позволяет определять на земле и отображать на экране ИКО полярные координаты ВС, оснащенных бортовым оборудованием РСБН. Координаты ВС определяют методом вторичной радиолокации путем использования основных элементов азимутального ВРМ, ретранслятора дальномера и бортового оборудования ВС. Принцип измерения состоит в излучении наземным передатчиком зондирующих импульсов (запрос индикации), ретрансляции этих импульсов бортовым оборудованием РСБН и приеме их на земле. Измеряя время задержки принятого сигнала, определяют расстояние от РМ до ВС, а фиксируя угловое положение оси ДНА в момент прихода ответного сигнала, находят азимут ВС.

Индикаторный канал (рис.46) работает независимо от азимутального и дальномерного каналов, обеспечивающих измерение азимута и дальности на борту. Независимость обеспечивается использованием в этом канале трехимпульсных кодовых посылок (для измерения на борту используются двух импульсные коды). Датчиком импульсов запроса являются магнитные вставки, закрепленные на диске, установленном на оси вращения направленной антенны через каждые 2⁰ угла поворота (рис.46). С помощью этих датчиков осуществляется запуск схемы формирования напряжения развертки, управляющего радиальным движением луча на экране ИКО. Принятый с ВС ответный сигнал в дешифраторе ДУ радиомаяка (рис.46) преобразуется в одиночный импульс, который отображается на линии развертки ИКО в виде яркостной отметки (рис.47, б).

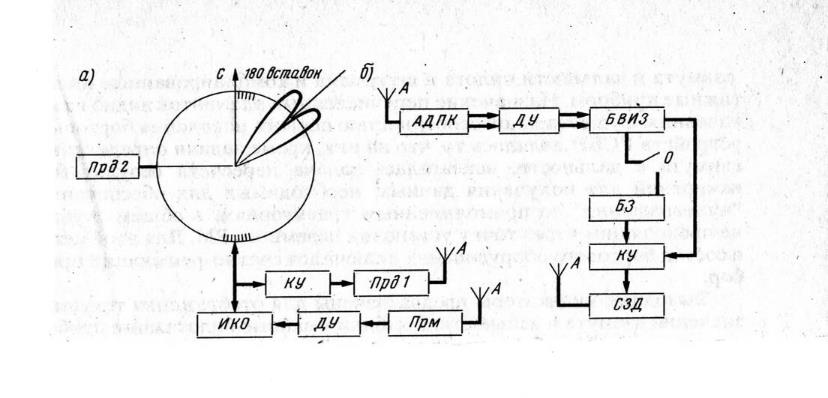

Рис. 46. Схема индикаторного канала РСБН

(а) оборудование РМ, (б) бортовое оборудование РСБН



Расстояние этой отметки от центра экрана пропорционально дальности до ВС, а угловое положение линии развертки с соответствующей отметкой характеризует его азимут. Индукционный датчик, управляемый магнитными вставками “180”, формирует запускающие импульсы, из которых в Прд1,с помощью шифратора Ш, формируются трехимпульсные посылки запроса индикации (рис.47, а7).

Рис. 47. Временны процессы в индикаторном канале (а) и отметка ВС на экране ИКО (б)





Они ретранслируются самолетным приемником АДПК и передатчиком СЗД. В процессе ретрансляции производиться декодирование принятых сигналов в ДУ и кодирование излучаемых сигналов “ответ индикации” в КУ бортового оборудования. Запросные сигналы излучаются с земли ненаправленной антенной Прд1 через каждые 2⁰ угла поворота направленной антенны (рис. 47, а1). Из всей совокупности принятых на борту 180 импульсов за один оборот направленной антенны с помощью блока ВИЗ (выделения импульсов запроса) выделяется один импульс, принимаемый в тот момент, когда направленная антенна ориентирована по азимуту на ВС. Выделение этого импульса

осуществляется схемой совпадения, на которую подаются двухградусные импульсы запроса индикации и азимутальный импульс (рис.47, а4). Выделенный таким образом импульс (первый двухградусный после азимутального импульса) преобразуется в шифраторе (КУ на борту ВС) в трехимпульсную посылку для ИКО. Предусмотрена возможность опознавания отметок ВС на ИКО. Для этой цели диспетчер производит запрос по радиоканалу МВ, в ответ экипаж нажимает кнопку “О” (опознавание). При этом включается блок задержки ЛЗ и бортовой передатчик СЗД излучает две кодовые посылки — основную и задержанную на определенное время. На линии развертки ИКО отображаются две отметки, смещенные друг относительно друга по дальности, что позволяет диспетчеру выделить отметку отвечающего ВС из всей совокупности отметок на ИКО.

В табл. 8 приведены основные ЭТХ отечественных радиосистем ближней навигации:



Таблица 8

ЭТХ	РСБН-2Н	РСБН-4Н	РСБН-6Н
Дальность действия (км), на высотах: Н = 10000 м Н = 5000 м			£150 - -
Зона действия РМ по углу места, град	0…45	0…45	0…45
Погрешность измерения (2s) номинальная (в неблагоприятных условиях): азимута, град дальности, м	0,25+4/D (км) (до 1…1,6) 200+0,03%D (до 1000…1800)
Точность индикаторного канала (2s): по азимуту, град по дальности, км	1,5	1,5	1,5
2 (на масштабе 100 км) 6 (на масштабе 400 км)
Пропускная способность, число ВС: канал азимута канал дальности	не ограничена
Число частотно-кодовых каналов

Узнать еще:

Основные пути развития радиотехнических систем ближней навигации Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

ОСНОВНЫЕ ПУТИ РАЗВИТИЯ РАДИОТЕХНИЧЕСКИХ СИСТЕМ

БЛИЖНЕЙ НАВИГАЦИИ

THE MAIN WAYS OF THE DEVELOPMENT OF SHORT-RANGE AIR

NAVIGATION SYSTEM

DOI: 10. 24411/2658-4964-2020-10127 Хомяков Никита Васильевич, Магистр РТУ МИРЭА, Российская Федерация, Москва. E-mail: [email protected] Романов Филипп Михайлович, Магистр РТУ МИРЭА, Российская Федерация, Москва. E-mail: [email protected]

Khomyakov Nikita Vasilievich, Master of RTU MIREA, Russian Federation, Moscow. E-mail: [email protected]

Romanov Philip Mikhailovich, Master of RTU MIREA, Russian Federation, Moscow. E-mail: [email protected]

Аннотация

В данной статье рассматриваются основные характеристики радиотехнических систем ближней навигации. Обосновывается необходимость постоянного совершенствования тактических характеристик аппаратуры для получения непрерывной радионавигационной информации в процессе полета летательного аппарата. Также рассматривается важность обеспечения сплошного радионавигационного поля с заданными характеристиками и различные виды работы РСБН, с помощью которых достигается улучшение определённых характеристик, таких как пропускная способность системы, помехозащищённость и точность определения навигационных параметров. е article discusses the main characteristics of short-range air navigation system. The necessity of continuous improvement of the tactical characteristics of the equipment to obtain continuous radio navigation information during the flight of the aircraft is substantiated. It also considers the importance of ensuring a continuous radio navigation field with predetermined characteristics and various types of SHORAN operation, which help to improve certain characteristics, such as system capacity, noise immunity and accuracy of determination of navigation parameters.

Ключевые слова: радиотехнические системы ближней навигации, РСБН, летательные аппараты, фильтр Калмана.

Keywords: short-range air navigation system, SHORAN, aircrafts, Kalman filter.

Во времена развития воздухоплавания проблема определения местоположения летательных аппаратов (ЛА) встаёт как никогда остро. Ведь для того, чтобы путешествия на самолёте оставались одним из безопаснейших способов передвижения, необходимо контролировать большое количество параметров. Начиная от количества топлива и высоты полёта, заканчивая температурой на борту. А с увеличением количества летательных средств увеличивается и нагрузка на оборудование, которое следует модернизировать. Одной из важнейших систем навигации, которую усовершенствования не обходят стороной, является РСБН.

Радиотехнические системы ближней навигации (РСБН) — это сложные радиотехнические комплексы, состоящие из наземного и бортового оборудования. Наиболее широкое распространение получили угломерно-дальномерные РСБН, позволяющие определить на борту летательного аппарата текущие значения азимута и наклонной дальности относительно места установки наземного оборудования.

Развитие и совершенствование РСБН идет по пути дальнейшего улучшения тактических и технических характеристик. Появление новой элементной базы, совершенствование технологических процессов производства, проведение теоретических и экспериментальных исследований способствуют улучшению технических характеристик аппаратуры.

В свою очередь, улучшенные технические характеристики аппаратуры расширяют ее тактические возможности. Постоянное совершенствование тактических характеристик аппаратуры обусловлено также значительно возросшими требованиями к ведению боевых действий авиации в условиях современной войны.

В процессе развития и совершенствования РСБН решаются как технические, так и организационные задачи. Так как эти задачи взаимосвязаны, их рассмотрение будем проводить совместно.

Для получения непрерывной радионавигационной информации в процессе полета ЛА необходимо обеспечить сплошное радионавигационное поле с заданными характеристиками. Вопросам обеспечения сплошного радионавигационного поля уделяется в настоящее время огромное внимание.

С организационной точки зрения важным представляется рациональное размещение радиомаяков на территории, причем необходимым условием является обеспечение ЛА радионавигационной информацией во всем диапазоне высот и дальностей полета ЛА. В перспективных РСБН решение этого вопроса требует создания таких активных систем, которые обеспечивали бы получение радионавигационной информации ЛА на минимальных высотах полета, отсутствие или минимально возможную нерабочую зону над радиомаяком.

Наличие сплошного радионавигационного поля послужит толчком для создания полностью автоматизированных режимов полета ЛА с помощью РСБН. Поэтому наиболее существенной задачей для самолетной аппаратуры РСБН будет являться автоматическое переключение приемного устройства РСБН ЛА по маршруту полета.

Создание сплошного радионавигационного поля совместно с системой единого времени позволит повысить помехозащищенность радиомаяков и бортовых устройств РСБН путем программированного переключения рабочих каналов системы.

В целях повышения помехозащищенности РСБН в перспективных системах могут быть введены секторный режим работы, выдача навигационной информации по запросу с борта — режим молчания. При секторном режиме работы представляет интерес оптимальный выбор размеров сектора исходя из задач, решаемых ЛА. В режиме молчания наиболее существенной задачей явится вопрос выбора оптимального темпа поступления радионавигационной информации на борт ЛА.

В режиме молчания сигнал с передатчика ЛА принимается приемным устройством и поступает на логическую схему импульсно-навигационной аппаратуры, которая снимает бланкирующие импульсы с передающего устройства. Периодичность запроса радиомаяка на излучение определяется бортовым устройством в зависимости от необходимости осуществления коррекции местоположения. Частота повторения запросных сигналов дальности в этом режиме повышена, а аварийные сигналы бланкируются. В этом случае представляют интерес исследования устойчивости и динамических погрешностей комплекса бортовой и наземной аппаратуры как системы автоматического регулирования. Особым вопросом явится вопрос об экстраполировании измеряемых координат ЛА на борту и в наземном оборудовании.

Повышение помехозащищенности азимутального канала может быть также обеспечено применением импульсного режима работы. Следует отметить, что в таком случае должна быть пересмотрена вся идеология решения азимутального канала РСБН (принцип формирования ДНА, принцип измерения азимута, принцип построения, контрольная аппаратура и т. д.), хотя на первом этапе использования импульсов азимутального сигнала можно ограничиться простой заменой непрерывного сигнала импульсным в азимутальном тракте. Уже такая замена сигналов позволит повысить энергетический выигрыш на 10—12 дБ.

Как известно, современные РСБН имеют ограниченную пропускную способность по дальности, обусловленную минимально допустимым временем восстановления выходных каскадов передатчика и тепловым режимом при заданном конструктивном исполнении. Снижение воздействия этих причин позволит до некоторой степени увеличить пропускную способность РСБН, но, пожалуй, радикальным решением этого вопроса явится беззапросная работа дальномерного канала. Последнее будет возможно при введении аппаратуры системы единого времени в РСБН.

Следует, однако, заметить, что при таком построении дальномерного канала снижается его помехозащищенность, а это требует принятия специальных мер.

Наиболее важным вопросом в дальнейшем развитии РСБН является повышение точности задания наземными устройствами и определения бортовыми устройствами навигационных параметров. Значительное повышение точности можно достигнуть за счет комплексирования различных навигационных систем, отличающихся по принципу работы и позволяющих в комплексе уменьшить динамические погрешности системы. В частности, могут комплексироваться радиотехнические и нерадиотехнические приемники навигационной информации, работающие в разных диапазонах частотного спектра.

Одним из возможных вариантов комплексированной системы ближней навигации является сочетание РСБН с инерциальной системой навигации (ИНС). С помощью ИНС путем интегрирования ускорений определяются скорость, пройденное расстояние и в итоге местоположение самолета. ИНС обеспечивает высокую кратковременную стабильность результатов измерения, однако при работе ИНС в течение больших интервалов времени за счет интегрирования накапливаются погрешности.

В то же время РСБН за счет возможности усреднения результатов измерений обеспечивают более высокую долговременную стабильность этих измерений. Комплексирование РСБН и ИНС в целях взаимной коррекции позволит минимизировать среднеквадратичные погрешности. Суть коррекции состоит в раздельной фильтрации сигналов ИНС и РСБН в целях выделения тех составляющих спектра, в которых удельный вес помех наименьший, с последующим суммированием результатов.

При малом времени наблюдения (малом времени сглаживания) точность комплексированной системы определяется точностью ИНС, а при большом — РСБН. Количественная оценка точности комплексированной системы, полученная путем моделирования, показала увеличение точности системы УОЯт/ОМЕ при комплексировании с ИНС в 5 раз.

Использование априорной статистики навигационного сигнала позволит повысить точность измерения параметра путем применения линейной оптимальной фильтрации, в частности фильтрации Калмана.

Большие результаты следует ожидать от цифровой обработки применяемого навигационного сигнала. Причем такую обработку следует проводить как по низкой, так и по высокой частоте принимаемого сигнала. Точность измерений при цифровой обработке повысится за счет уменьшения уровня шумов приемного устройства.

Следует отметить, что уменьшение шумов приемника может быть достигнуто при рациональном выборе порога квантования сигнала, т. е. при рациональном выборе шумов квантования.

Значительную роль для повышения точности измерения параметров и улучшения ряда других технических характеристик играет применяемая элементная база. В связи с этим наряду с использованием новых полупроводниковых приборов, интегральных схем, использующих традиционные принципы построения, положительных результатов следует ожидать от применения приборов с зарядовой связью, которые позволяют объединить достоинства цифровой и аналоговой обработки сигналов.

Список литературы

4. Муромцев, Д. Ю. Методика проектирования базы знаний для активных экспертных систем / Д. Ю. Муромцев, В. В. Ермолаев, А. Ю. Коток // Вопр. соврем. науки и практики. Университет им. В. И. Вернадского. -2014. — Спец. вып. № 52. — С. 92 — 95

5. Романов А.С., Турлыков П. Ю. Исследование влияния имитирующих помех на аппаратуру потребителей навигационной информации. Труды

МАИ. Выпуск № 86, 2016 г., стр. 1-8. Режим доступа

http://trudymai.ru/upload/iblock/ea3/romanov turlykov rus.pdf?lang=ru&issue=86

6. Орёл Д.В. Анализ угроз функционирования аппаратуры гражданских потребителей глобальных спутниковых радионавигационных систем // Труды Северо-Кавказского филиала Московского технического университета связи и информатики. — Ростов-на-Дону: ПЦ «Университет» СКФ МТУСИ, 2011. — С. 44-48.

References

1. Muromtsev D.Yu., Yermolayev V.V., Kotok A.Yu. [Technique of designing the knowledge base for active expert systems], Voprosy sovremennoy nauki i praktiki. Universitet im. V. I. Vernadskogo [Problems of Contemporary Science and Practice. Vernadsky University], 2014, no. 52, pp. 92-95. (In Russ., abstract in Eng.)

2. Romanov A.S., Turlykov P.Yu. Investigation of the influence of imitating interference on the equipment of consumers of navigation information. Proceedings of the Moscow Aviation Institute. Issue No. 86, 2016, pp. 1-8. Access mode http://trudymai.ru/upload/iblock/ea3/romanov_turlykov_rus.pdf?lang=en&iss ue=86

3. Orel D.V. Analysis of threats to the functioning of equipment of civilian consumers of global satellite radio navigation systems // Transactions of the North Caucasian Branch of the Moscow Technical University of Communications and Informatics. — Rostov-on-Don: HRC «University» SKF MTUCI, 2011. — P. 44-48.

Реферат РСБН

скачать

Реферат на тему:

План:

Введение

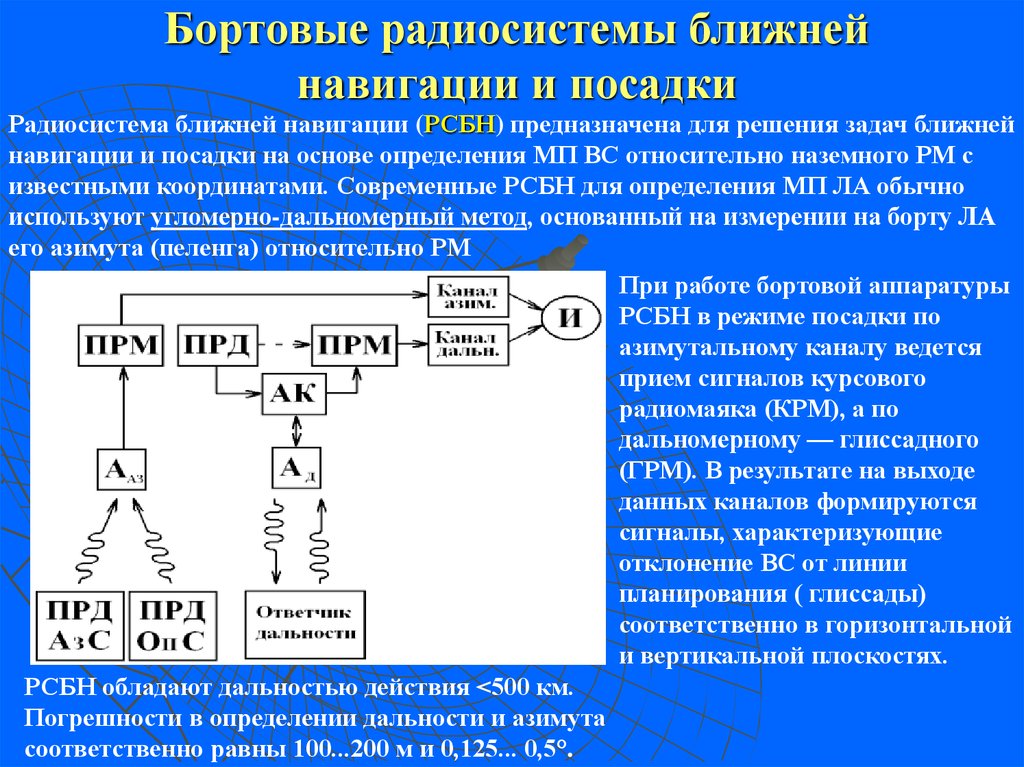

• 1 Принцип работы
  • 1.1 Канал измерения дальности
  • 1. 2 Канал измерения азимута
• 2 Состав аппаратуры
  • 2.1 Бортовая аппаратура
  • 2.2 Наземная аппаратура
Примечания

Введение

Радиотехническая система ближней навигации (РСБН) — советская/российская система навигационного обеспечения полётов авиации. Радиомаяки РСБН позволяют получить информацию об азимуте и наклонной дальности до перемещающегося объекта.

Обладает большей точностью, чем аналогичная западная система VOR/DME.^[1]

В настоящее время в России применяется в основном лишь в военной авиации, а в гражданской авиации используется система VOR/DME.

1. Принцип работы

1.1. Канал измерения дальности

Бортовое оборудование воздушного судна посылает запрос, от наземного оборудования получает ответ, по величине задержки ответа относительно запроса определяется дальность.

1.2. Канал измерения азимута

Радиомаяк излучает постоянный направленный сигнал от вращающейся антенны; когда направление антенны совпадает с направлением на север, излучается дополнительный сигнал от все-направленной антенны. Таким образом, зная постоянную скорость вращения направленной антенны и время между направленным и все-направленным сигналами, можно вычислить текущее направление принимающего сигнал объекта.

2. Состав аппаратуры

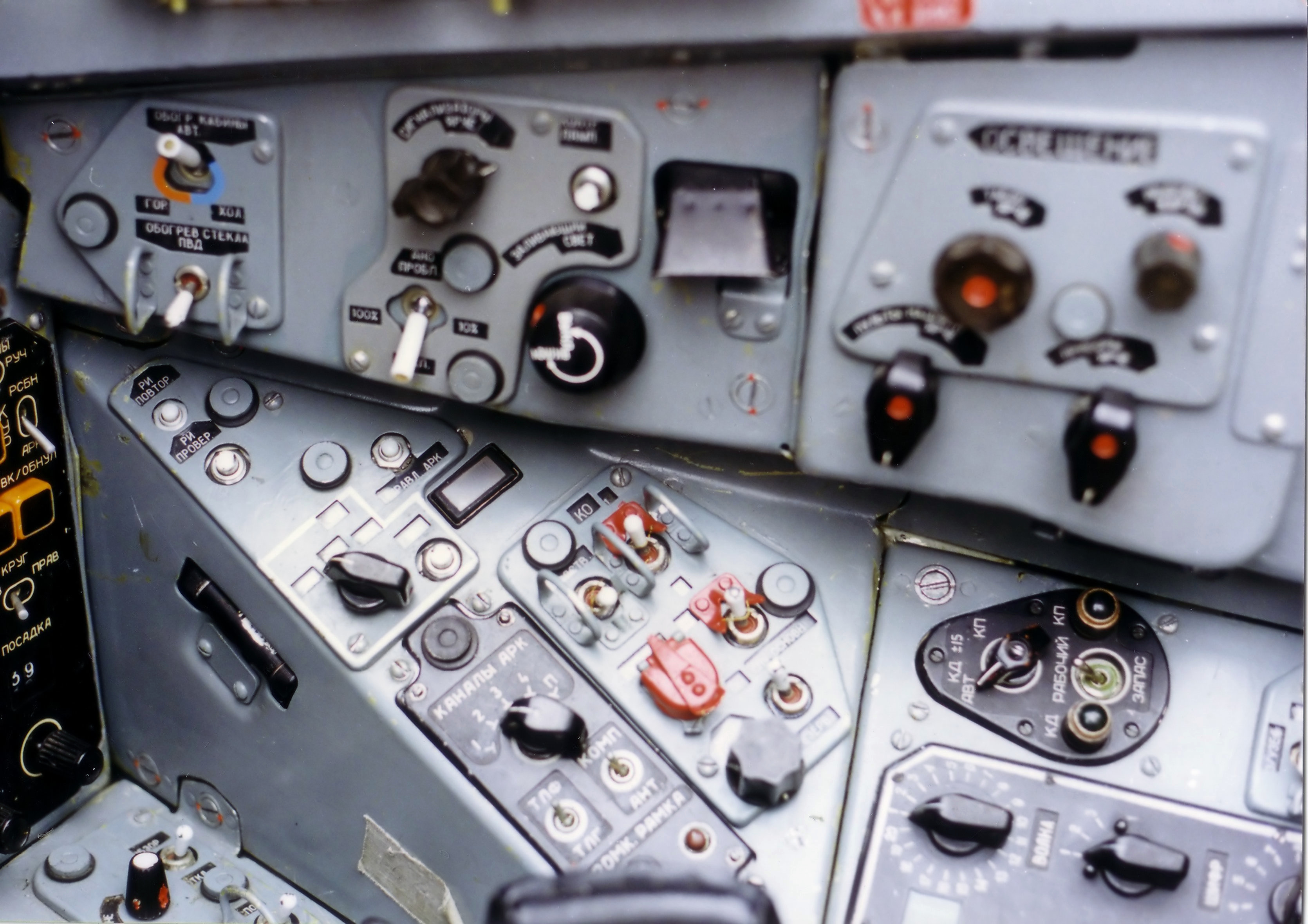

2.1. Бортовая аппаратура

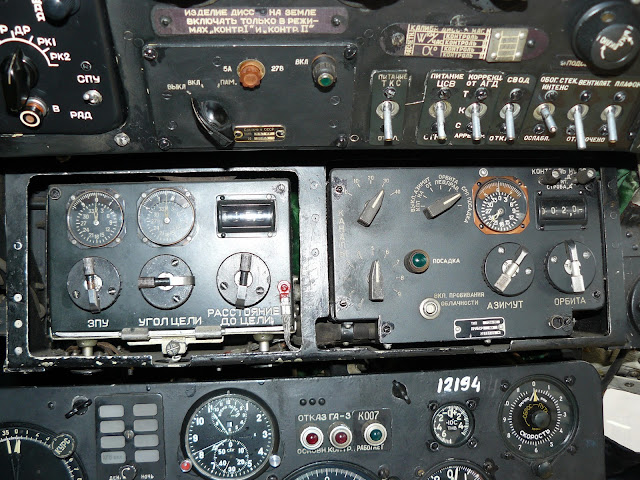

• РСБН-2С «Свод»:
  • Самолетный Приемник Азимута и Дальности «СПАД-2В»
  • Самолетный Запросчик Дальности «СЗД-В»
  • Блок Азимута «БА»
  • Блок Дальности «БД»
  • Щиток Управления «ЩУ»

• РСБН-2СА
• РСБН-2СВ
• РСБН-5С

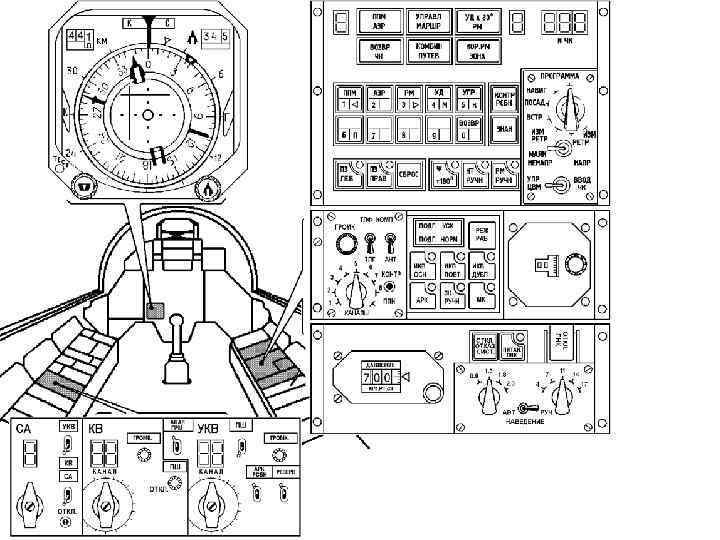

• РСБН-6С «Ромб»:
  • Самолетный Приемник Азимута и Дальности «СПАД-2И»
  • Самолетный Запросчик Дальности «СЗД-ПМ»
  • моноблок БИО в составе:
    • Блок Измерения Азимута и Дальности «БИАД-01» (БИАД-04)
    • Блок отработки «БО» (БО-01, БО-04)
    • Блок сопряжения «БС» (БС-04)
  • Блок Вычисления Наигации «БВН»
  • Блок Вычисления Посадки «БВП»
  • Щиток Перключения Кодов «ЩПК»
  • Щиток Контроля Посадки «ЩКП»
  • Щиток Управления «ЩУ»
  • Прибор Показывающий Дальность «ППД-2»

• РСБН-6СВ

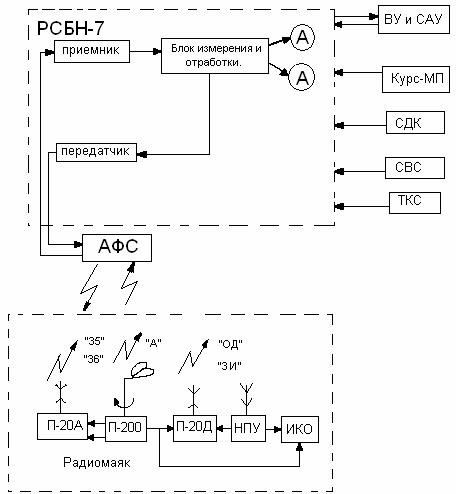

• РСБН-7С
• РСБН-ПКВ
• РСБН «изделие А-312»

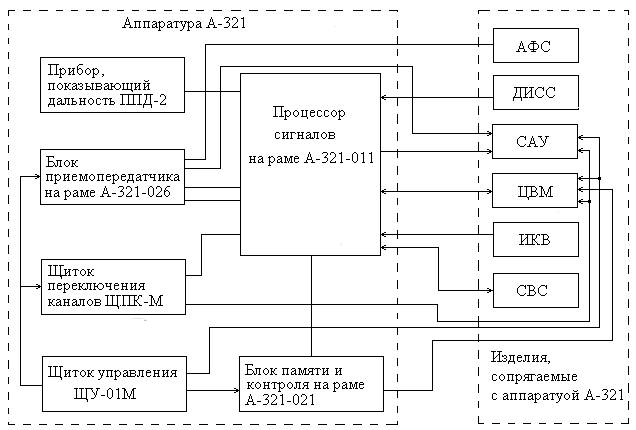

• РСБН «изделие А-321»
• РСБН «изделие А-324» «Клистрон» (литеры ДК-18, ДЛ-18, ДМ-18, ДН-18)
  • блок А-312-001 (азимутально-дальномерный приёмник)
  • блок А-312-002 (самолетный запросчик дальности)
  • блок А-324-031 или А-324-050 (щиток управления)
  • блок А-324-016 (процессор сигналов)
  • блок А-312-026

• РСБН-85

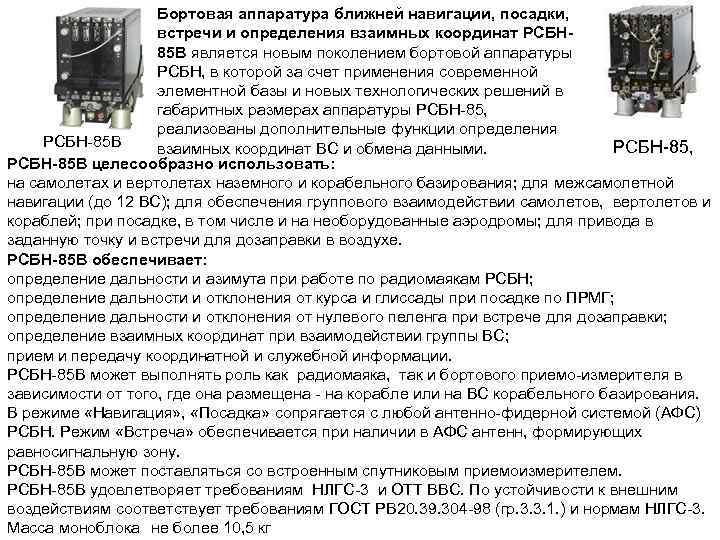

• РСБН-85В

2.

2. Наземная аппаратура

• РСБН-2Н (1959 год).
• РСБН-4Н (1963 год).
• РСБН-6Н (1969 год).

Примечания

1. Системы навигации и посадки — navigat.ru/catalogue.php?cat=30

Российская металлургическая компания «Норильский никель» поддерживает пакт IBM об ответственных поставках блокчейнов

The Daily Beast

Даже представители Сената Трампа шокированы бунтом Капитолия Видео

Getty Звук не требовался, картинки были достаточно четкими. Стекло из окна на первом этаже Сената разбито. Офицер полиции кратко отвечает, прежде чем быстро отступить, понимая, насколько он численно меньше. Толпа врывается в Капитолий США, и офицер полиции Капитолия по имени Юджин Гудман бежит к сенатору.Митт Ромни (R-UT), который невольно шел к толпе, говорит ему развернуться. Он замирает и возвращается внутрь. Напуганные члены персонала спикера Нэнси Пелоси спешат в конференц-зал за несколько минут до того, как коридоры заполнены повстанцами в тактическом снаряжении, некоторые из которых остановились, чтобы попытаться выломать дверь, под которой они прятались. Эта запись внутренней безопасности, подробно описывающая нападение на Капитолий 6 января, никогда раньше не публиковалась, пока ее не показали в зале Сената во время второго дня процесса импичмента бывшего президента Трампа. .На снимках с новыми подробностями показано, как в тот день резиденция американского правительства была жестоко подавлена, и показана пугающая правда о том, насколько все могло бы быть хуже. Кадры подтвердили, что если бы не героические действия правоохранительных органов, смятение людей Толпа, а в некоторых случаях чистая удача, вице-президент Соединенных Штатов, спикер палаты, десятки членов Конгресса и их сотрудники оказались бы во власти толпы, члены которой явно пытались их убить. Впервые бывший вице-президент Майк Пенс и его семья были показаны на видео, спешащими прочь от Сената, в нескольких шагах от толпы, скандировавшей за его повешение.Сенатор Чак Шумер (демократ от Нью-Йорка), лидер демократов, был показан бегущим через подвал Капитолия со своими охранниками, но затем быстро отступил, отступив от толпы. В течение полутора часов в среду. , зал Сената совершенно замолчал, пока демократы-менеджеры по импичменту воссоздали тот мучительный день. Сенаторы, которые рисовали, задремали или просто ушли ранее днем, сидели в восторге. Некоторые издают недоверие, когда смотрят эти видео, а некоторые позже заметят, что в то время они понятия не имели, насколько они близки к реальной, опасной для жизни опасности.Иногда другие отворачивались, слишком охваченные эмоциями, чтобы смотреть кадры, на которых толпа подавляет полицейских. Многие из этих видео не были безмолвными, и злая какофония толпы накрыла залы Капитолия впервые с 6 января. «Трамп зовет нас в бой!»: Подросток из Джорджии, обвиненный в беспорядках в Капитолии, Джейми Раскин и демократы Разоблаченный Трамп и Республиканская партия это знает Демократы, ведущие дело против Трампа, пообещали новые доказательства. Пообещали, что сделают пошаговый пересказ Ян.6, что сделало бы внутреннее уродство того дня неизбежным для 100 присяжных заседателей Сената США. Но правда об этом судебном процессе вновь всплыла, как только видео закончились: никакие доказательства не могли убедить достаточное количество республиканцев Сената осудить Трампа за подстрекательство к восстанию, лишив его возможности занимать государственные должности на всю жизнь. И хотя менеджеры по импичменту знают, что их задача изменить мнение практически невыполнима, среда ясно дала понять, что они не позволят им проголосовать за реабилитацию бывшего президента, не видя, что именно сделал Трамп.Позже, покинув слово, сенатор Тед Круз (штат Техас) — один из горстки республиканцев, которые возражали против результатов выборов 2020 года после восстания, — прояснил свою позицию. По словам Круза, кадры были ужасающими, «и каждый, кто причастен к этому террористическому нападению, должен быть привлечен к уголовной ответственности и отправлен в тюрьму на очень долгое время ». Но затем он утверждал, что связь между этой атакой и Трампом «разительно отсутствует» и что Трамп ни к чему не подстрекал: «Я много раз говорил, что президентская риторика временами перегружена», — сказал Круз. «Но это не референдум о том, согласны ли вы со всем, что президент говорит, делает или пишет в Твиттере». Сен. Линдси Грэм (R-SC), который консультировал защиту Трампа, высмеял презентацию, которую некоторые из его коллег из Республиканской партии назвали «очень мощной» и впечатляющей. «Их правовая теория абсурдна, — сказал Грэм. «Каким-то образом Трамп является тайным членом« Гордых парней »». Демократы не выдвинули таких обвинений. Но они провели среду, рассказывая, как атака 6 января была бы невозможна без слов и действий Трампа не только в тот день — когда он призывал толпу маршем к Капитолию, а затем отказался отозвать их, поскольку они сеют хаос, — но за несколько дней и недель до того, как он возделывал землю для вспышки насилия.В отличие от утверждения Круза о том, что демократы не смогли связать 6 января с Трампом, демократы в Сенате оказались более убежденными — и более злыми — чем когда-либо: «Я имею в виду, я не знаю, как республиканцы сидят здесь и смотрят на это, и оправдывают оправдательный приговор. ”Сказал сенатор Крис Мерфи (D-CT). «Я просто не знаю, как вы сочетаете все, что видите, с решением не привлекать человека к ответственности». Джейми Раскин (D-MD) начал в среду днем, разбив дело на три части: провокация, нападение и причинение вреда.Один за другим менеджеры по импичменту от Демократической партии сначала бросились на провокацию, объясняя, как Трамп в течение нескольких месяцев сеял в своей базе широко распространенное недоверие к чему-либо, кроме убедительной победы Трампа. Митинг за митингом, речь за речью, твит за твитом, они использовали собственные слова Трампа, чтобы проиллюстрировать, как он разжигал растущий гнев своих сторонников потоком лжи. подробно рассказал, как движение «Остановить кражу» превратилось в мощную силу, которая сначала угрожала насилием должностным лицам Республиканской партии, которых Трамп назвал врагами, а затем переросла в насилие в январе6. Они использовали репортажи, такие как The Daily Beast, подробно описывая, как руководители MAGA в течение нескольких недель подстрекали друг друга на ультраправых интернет-форумах, координировали и разъясняли свои планы не просто протестовать, но и совершать насилие против политических фигур в Вашингтоне. В своем выступлении член палаты представителей Стейси Пласкетт (D-VI) рассказала о том, как Трамп часто и открыто хвалил насилие в его пользу, в одном случае вспомнив видео, на котором сторонники Трампа в Техасе пытались запустить автобус кампании Джо Байдена с дороги. .Пласкетт сказал, что Трамп не только ретвитнул его. Его команда в социальных сетях поставила его на музыку. Затем, когда полиция Сан-Антонио заявила, что ведет расследование, Трамп защищал караван, называя агрессоров «патриотами». А Пласкетт тщательно обрисовал, как его сторонники отреагировали на его постоянные призывы к борьбе, кульминацией чего стал митинг 6 января. Пласкетт в своем обзоре социальных сетей, посвященном планированию ралли «Спасите Америку», подчеркнула, что это сообщение от одного человека, который сказал: «Сегодня я попрощался со своими детьми», когда он направлялся на митинг, не зная, вернется ли он. живой.«Как ветеран, вы всегда готовы обсудить это, но это никогда не бывает легким», — заключает пост. «К тому времени, когда Трамп вызвал кавалерию … у него были все основания знать, что они были вооружены, что они были вооружены. жестокие, и что они действительно будут драться », — сказал Пласкетт. «Он знал, кому звонит, и на какое насилие они были способны. И он по-прежнему отдавал им приказы о марше ».« У нас только что случился взрыв »: видеоролики Dems Air Chilling, Dispatch Audio в процессе импичментаМадлен Дин (демократия) показала кадры, которые ясно показали, что слова Трампа не были восприняты как добрый призыв к политической борьбе. Они демонстрировали сторонников Трампа, кричащих «забери Капитолий» из толпы, пока президент говорил, отслеживая, как слова президента приводили их в движение вплоть до Капитолия. «Итак, они пришли, одетые в флаг Трампа, используя наш флаг, американский флаг, бить и бить дубинкой, — сказала Дин слегка сорванным голосом. «И в 2:30 я услышал этот ужасающий стук в двери палаты Дома.Впервые за более чем 200 лет резиденция нашего правительства была разграблена в наши дни «. Когда она закрывала свой черный переплет, ее руки дрожали. Подробнее читайте в The Daily Beast. Получили совет? Отправить в The Daily Beast here Получайте наши главные новости в свой почтовый ящик каждый день. Зарегистрируйтесь сейчас! Ежедневное членство в Beast: Beast Inside подробно рассказывает о важных для вас историях. Подробнее.

Радионавигационные системы для аэропортов и авиалиний

Об этой книге

Введение

В книге освещены принципы построения наземных радионавигационных систем, используемых при решении навигационных задач на аэродроме и на воздушных трассах.Проиллюстрированы математические соотношения, описывающие его работу, особенности расположения, основные технические характеристики, обобщенные структурные схемы, а также взаимодействие с бортовым оборудованием. Приведены примеры построения, конструкции, функциональные схемы и характеристики радионавигационных систем российского производства. Эта книга написана для студентов, изучающих электронику и авиационные дисциплины. Он также может быть полезен авиационным специалистам, а также тем, кто интересуется воздушной радионавигацией.

Ключевые слова

Аэронавигация Управление воздушным движением Радиотехнические системы посадки Навигация и посадка воздушных судов Системы спутниковой навигации Ненаправленные радиомаяки (NDB) Системы ближней навигации Радиолокационные системы посадки Многопозиционные системы наблюдения (MLAT) Двухканальные радиомаяки

Авторы и аффилированные лица

• Скрыпник Олег Николаевич

1. 1. Авиационная радиоэлектронная техника, Московский государственный технический университет гражданской авиации, Иркутск, Россия,

Библиографическая информация

• DOI https://doi.org/10.1007/978-981-13-7201-8
• Информация об авторских правах Springer Nature Singapore Pte Ltd.2019 г.
• Имя издателя Спрингер, Сингапур
• электронные книги Инженерное дело Инженерное дело (R0)
• Печатать ISBN 978-981-13-7200-1
• Интернет ISBN 978-981-13-7201-8
• Серия Печать ISSN 1869-1730 гг.
• Серия Интернет ISSN 1869-1749 гг.
• Купить эту книгу на сайте издателя

Гендерный разрыв в оплате труда

Newswise — Хотя принцип «равной оплаты за равный труд» был легализован несколько десятилетий назад, эксперт UniSA по гендерному разнообразию говорит, что женщины-руководители все еще борются за это право, несмотря на то, что пробились на вершину бизнес-эшелона.

Доктор Джилл Гоулд, исследователь из Центра профессионального мастерства Университета Южной Австралии, говорит, что руководящим женщинам необходимо работать дополнительно 64 дня в году, чтобы не отставать от структуры оплаты труда своих коллег-мужчин, подчеркивая сохранение неравенства в оплате труда.

Разрыв в оплате труда превышает 59-дневный разрыв в оплате труда женщин, не занимающих руководящие должности, по сравнению с их коллегами-мужчинами и признается ежегодно 28 августа в День равной оплаты труда в Австралии.

«Гендерный разрыв в оплате труда — это проблема, с которой борются на протяжении 50 лет, с тех пор как австралийские женщины впервые получили право на такую ​​же или сопоставимую работу, как и мужчины, выполняющие ту же или сопоставимую работу», — говорит д-р Гулд.

«Сегодня женщины по-прежнему испытывают разрыв в оплате труда мужчин и женщин на уровне 14,0 процента, то есть 241,50 доллара в неделю, но, что удивительно, женщины-руководители ощущают это более остро из-за разрыва в 15,1 процента.

«Это иронично, особенно с учетом целей гендерного разнообразия, рекомендованных Австралийской фондовой биржей (ASX) для улучшения представительства женщин в советах директоров и на исполнительном уровне.Это похоже на то, как будто мы работаем над сокращением разрыва в представленности женщин, но за счет справедливой оплаты труда ».

Гендерный разрыв в оплате труда — это мера разницы между средними заработками женщин и мужчин среди всей рабочей силы Австралии. Обычно неправильно понимается, что два человека получают разную оплату за одну и ту же работу или работу одинаковой ценности, это символ положения женщин в рабочей силе по сравнению с мужчинами и отражает различные социальные и экономические факторы, которые влияют на то, как женщины и мужчины живут своей жизнью.

Оценивая данные за три года, полученные от 500 крупнейших организаций, перечисленных в ASX, исследование доктора Гулда и его коллег, доктора Йошио Янадори и профессора Кэрол Т. Кулик показало, что общая заработная плата женщин-руководителей составляет только 84,9% от их заработной платы. коллег-мужчин », что составляет разрыв в оплате труда 15,1%.

«Можно было бы ожидать, что женщины, занимающие руководящие должности и должности в совете директоров организаций, включенных в список ASX, будут получать достойную оплату — и платить равную сумму в соответствии с Законом о гендерном равенстве на рабочем месте — но, что невероятно, все еще существует тревожное неравенство», — говорит д-р Гулд. .

«Многие организации искренне верят, что у них нет гендерного разрыва в оплате труда. Тем не менее, эти же организации удивляются, когда аудит оплаты труда выявляет пробелы ».

«В Австралии этот разрыв постепенно сокращается, но необходимо сделать более очевидные шаги, и есть простые шаги, которые предприятия могут сделать, чтобы изменить ситуацию. Отправной точкой является этот первый шаг ».

Сегодня День равной оплаты труда, который отмечается ежегодно 28 августа и представляет собой 59 дополнительных дней, которые женщины должны работать с конца финансового года, чтобы заработать столько же, сколько и мужчины.В этом году исполняется 50 лет со дня утверждения принципа «равная оплата за равный труд» в производственных отношениях. #TheGapMatters #EqualPayDay

ПРИМЕЧАНИЯ ДЛЯ РЕДАКТОРОВ:

• Разрыв в оплате труда мужчин и женщин по стране составляет 14 процентов для сотрудников, работающих полный рабочий день, то есть разница в 241,50 доллара в неделю. Это снижение на 0,6 процентных пункта за последние 12 месяцев, рассчитанное на основе последних данных о среднем недельном доходе, опубликованных Австралийским статистическим бюро (Агентство гендерного равенства на рабочем месте).

• Средний недельный заработок женщин составляет 1 484,80 доллара США по сравнению со средним недельным заработком мужчин в размере 1726,30 доллара США, рассчитанным на основе последних данных о среднем недельном заработке, опубликованных Австралийским статистическим бюро (Агентство гендерного равенства на рабочем месте).

• Агентство по гендерному равенству на рабочем месте рассчитало национальный показатель. Этот расчет основан на последних данных о среднем недельном доходе, опубликованных Статистическим бюро Австралии.
• По состоянию на 30 июня 2019 года последний процент женщин на досках ASX 200 составлял 29 человек.7% (Австралийский институт директоров компаний).
• Полезная информация о расчетах для примеров:

  Примечание — гендерный разрыв в оплате труда составляет 15,1%

  Если мужчины зарабатывают X в год, женщины зарабатывают 0,85X

  Через 1 год мужчины зарабатывают

  долларов США

  Чтобы получить X долларов США, женщины нужно работать 1 / 0,85 = 1,176 человеко-дней. Таким образом, 0,176 * 365 дополнительных дней = 64 дня. Исполнительные женщины должны работать дополнительно 5 дней после Дня равной оплаты, чтобы зарабатывать столько же, сколько и мужчины-руководители в прошлом финансовом году.

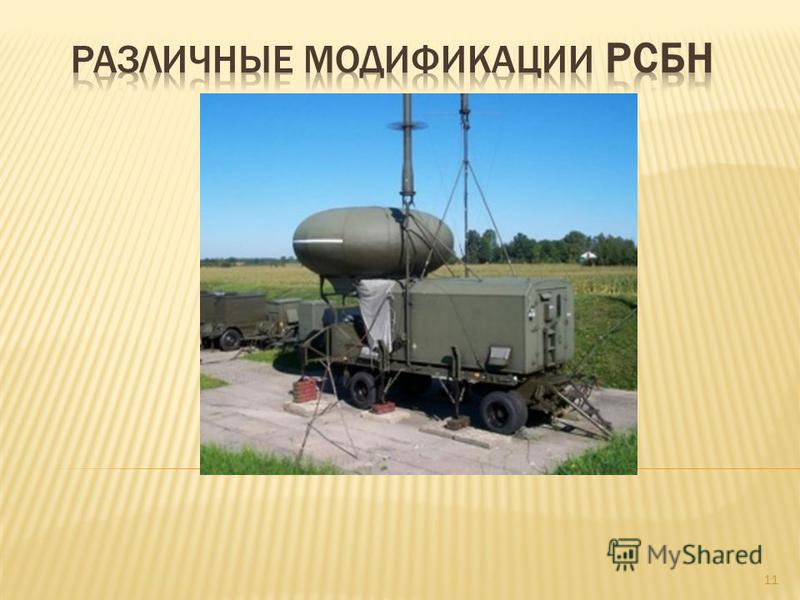

RSBN-4N (radiotechnický systém blízké navigace): Советский Союз (SOV)

Radiotechnický system of near навигационная РСБН-4Н

Наземное оборудование находится в транспорте и хранится в комплекте.
Состав комплектов:
— 2 вагона Татра Т-148 ВНМ,
(для разводки, антенны, инвертора на входе АКТ-30МДП
— 1 тандемный лифт с кабиной, 66-ВИД, —
— 1 прицеп с EC, ECJ-20M.
***

(a) Передатчик azimutálního channel
, производительность: непрерывная 80 Вт, импульсная 30 кВт, полоса частот 873,6 — 935,2 МГц;
(b) передатчик dálkoměrného канал
производительность: импульс 30 кВт
диапазон частот 939,6 — 1000,5 МГц
(c) Приемник, работающий в диапазоне 770,0 — 812,8 МГц.

Может обеспечить в azimutálním канале неограниченное количество, в dálkoměrném до 100 самолетов.

Дальность действия системы аналогична охвату РСБН-2Н. Системой можно управлять локально или удаленно на расстоянии до 30 км. Переносной ВИКО можно разместить на расстоянии до 30 км (МТ-15С на мачте 10 м).

В состав экипажа входят начальник, 2 инженера, 2 электромеханика, 2 механика и 2 водителя / строителя электрогенераторов.

Источник: МНО — «Системы и средства РТЗ» — помощь Годы-51-70 — II.выпуск рупий. 1982.

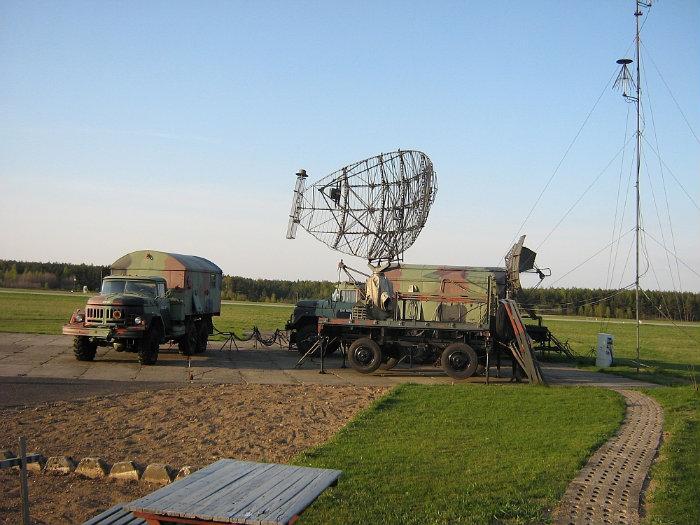

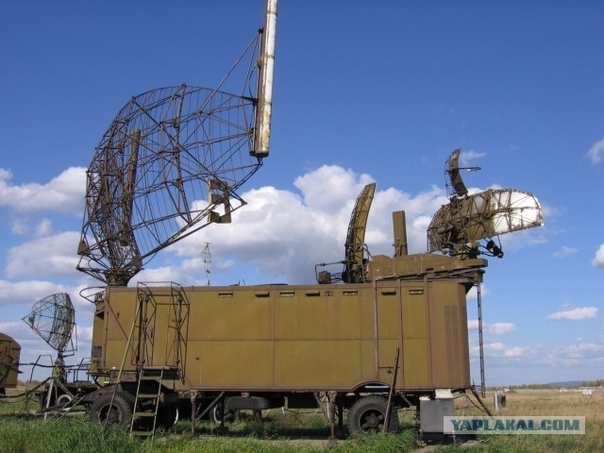

Půdorys rozmístění systému

Celkový pohled na soupravu RSBN-4

Суправа РСБН-4 за пршесуну

Další záběr soupravy

Přístrojová kabina
URL: https: // www. valka.cz/SOV-RSBN-4N-radiotechnicky-system-blizke-navigace-t41759#292133 Версия: 0

Справочное руководство по параллельному электронному симулятору XyceTM, версия 6.3 (технический отчет)

Кейтер, Эрик Р., Мэй, Тинг, Руссо, Томас В., Шик, Ричард Луи, Шоландер, Питер Э., Торнквист, Хайди К., Верли, Джейсон К. и Баур, Дэвид Грегори. Справочное руководство по параллельному электронному симулятору XyceTM, версия 6.3 . США: Н. П., 2015. Интернет. DOI: 10,2172 / 1504606.

Кейтер, Эрик Р., Мей, Тинг, Руссо, Томас В. , Шик, Ричард Луи, Шоландер, Питер Э., Торнквист, Хайди К., Верли, Джейсон К. и Баур, Дэвид Грегори. Справочное руководство по параллельному электронному симулятору XyceTM, версия 6.3 . Соединенные Штаты. https://doi.org/10.2172/1504606

Кейтер, Эрик Р., Мей, Тинг, Руссо, Томас В., Шик, Ричард Луи, Шоландер, Питер Э., Торнквист, Хайди К., Верли, Джейсон К. и Баур, Дэвид Грегори. Мы б . "Справочное руководство по параллельному электронному симулятору XyceTM, версия 6.3 ". США. Https://doi.org/10.2172/1504606. Https://www.osti.gov/servlets/purl/1504606.

@article {osti_1504606,
title = {Справочное руководство по параллельному электронному симулятору XyceTM, версия 6.3},
автор = {Кейтер, Эрик Р. и Мей, Тинг и Руссо, Томас В. и Шик, Ричард Луи и Шоландер, Питер Э. и Торнквист, Хайди К.и Верли, Джейсон С. и Баур, Дэвид Грегори},
abstractNote = {Этот документ представляет собой справочное руководство по параллельному электронному симулятору Xyce и сопутствующий документ к Руководству пользователя Xyce. Основное внимание в этом документе уделяется (насколько это возможно) исчерпывающему списку параметров устройства, опций решателя, опций парсера и других деталей использования Xyce. Этот документ не предназначен для использования в качестве учебного пособия. Пользователям, которые плохо знакомы с схемотехническим моделированием, лучше подойдет Руководство пользователя Xyce.},
doi = {10.2172/1504606},
url = {https://www.osti.gov/biblio/1504606}, journal = {},
number =,
объем =,
place = {United States},
год = {2015},
месяц = ​​{4}
}

Ответственный поиск и поставка

Наши продукты проходят через многие поставщики услуг, такие как склады, наземные перевозки и судоходные компании.

Поскольку каждый этап может влиять на качество, у нас есть средства контроля качества на определенных этапах цепочки поставок, особенно в местах погрузки и разгрузки. Эти средства контроля составляют основу наших программ обеспечения качества. Независимые оценщики или квалифицированные специалисты Glencore проводят заверение, которое подтверждается международной аккредитованной инспекционной организацией.

Мы информируем наших рабочих, перевозчиков и клиентов о возможных опасностях, связанных с нашей продукцией, и о том, какие меры безопасности они должны соблюдать при обращении, хранении и транспортировке нашей продукции, чтобы предотвратить физический, личный и экологический ущерб.Мы предоставляем эту информацию в паспортах безопасности, которые мы регулярно обновляем и отправляем нашим клиентам.

Мы ведем более 7000 паспортов безопасности на всю нашу продукцию, включая варианты для разных стран и юридических лиц. Таблицы данных отражают классификации, разработанные отраслевыми ассоциациями и консорциумами; в них содержится информация о мерах предосторожности, которые должны соблюдать рабочие при обращении, а также об ответственном хранении и распределении.

Они доступны на всех 24 официальных языках ЕС, а также на других, таких как китайский, японский и корейский, где это необходимо.

Мы следуем согласованной на глобальном уровне системе ООН по классификации и маркировке химических веществ (GHS), правилам REACh ЕС по регистрации, оценке, разрешению и ограничению химических веществ и руководству Лондонской ассоциации рынка драгоценных металлов (LBMA) по ответственному золоту.

Мы участвуем в консорциумах REACh по производимым нами металлам; к ним относятся консорциумы по цинку, кадмию, серной кислоте, свинцу и драгоценным металлам. Мы также взаимодействуем с внешними и внутренними заинтересованными сторонами по этой развивающейся теме.

У нас прочные отношения с рядом отраслевых организаций. Наше участие позволяет нам взаимодействовать с коллегами и нижестоящими пользователями наших продуктов, а также дает возможность внести свой вклад в разработку отраслевых стандартов.

Читать больше

Electrospaces.

net: Аббревиатуры и сокращения

(Обновлено: 24 октября 2020 г.)

Ниже приводится список сокращений и акронимов (произносимых слов, состоящих из инициалов или частей других слов), относящихся к разведке сигналов США (SIGINT) и безопасности связи (COMSEC).Большинство из них из АНБ и военных.

Новые записи в этот список могут добавляться постепенно.

См. Также список псевдонимов и кодовых слов АНБ

1EF — Односторонний иностранный
2P — Второй партнер
3P — Сторонний партнер
4PXFIL — Четвертая сторона эксфильтрации («SIGINT»)

A
AAD — Отдел расширенного анализа (подразделение S2I5 NSA)
ABAC — Контроль доступа на основе атрибутов
ABCA — Программа вооруженных сил США, Великобритании, Канады, Австралии и Новой Зеландии
ABIS — Автоматическая система биометрической идентификации
ABoK — Аналитическая Свод знаний (веб-портал АНБ с 2011 г.)
ABR — Adaptive Bit Rate (по отношению к CLOUD)
ACGU — Австралия, Канада, Великобритания, США (4 глаза)
ACL — Список контроля доступа
ACP — Доступ ACS Control Point
-?
ACW — Усовершенствованное обычное оружие
ADD — Заместитель заместителя директора
ADN -? (Сеть ЦРУ)
ADNET — Сеть по борьбе с наркотиками
ADVISE — Анализ, распространение, визуализация, понимание и семантическое улучшение
AEF — Генератор атомарных событий
AES — Расширенный стандарт шифрования
AFO — Операция с опережающими силами (в областях, все еще запрещенных для США сил)
AFSC — Афганистан Коалиция SIGINT *
AG — AURORAGOLD (см. список кодовых слов)
AH — AIRHANDLER (см. список кодовых слов)
AIN — идентификационный номер агентства
AIRS — Advanced Intelligence Research Services
AMAG EA — Управление по расширению аналитической группы архитектуры модернизации
AMB — AMBULANT (см. Список кодовых слов)
AMOD — Аналитическая модернизация
ANO — Расширенные сетевые операции
ANT — Расширенные сетевые технологии или технология доступа
AST128 -? (Платформа сбора телефонных разговоров)
AOI — Область интересов
AMGS — Наземная станция миссии Австралии (RAINFALL; F78)
A&P — Анализ и производство (подразделение NSA)
AP — Аравийский полуостров
APAN — Сеть доступа всех партнеров
APEX — Активный / Passive Exfiltration *
APG — Точное определение местоположения с воздуха
APSMM — […] SIGINT Mission Management? (часть NSOC NSA)
AQAP — Аль-Каида на Аравийском полуострове
AQSL — Высшее руководство Аль-Каиды
ARC — Каталог аналитических ресурсов
ARC — Аналитическая и исследовательская ячейка
ARC — Ресурсный центр по приобретению
AROCC — Афганистан Удаленные операции Cryptologic Center
AS — Автономная система
ASAS — Система анализа всех источников
ASDF — Формат данных Atomic SIGINT (формат набора данных NSA) *
ASR — Автоматическое распознавание речи
A-Space — Analytic Space
AT — Anti-Tamper
ATO — Access Technologies & Операции (часть подразделения TAO)
AUMF — Разрешение на использование вооруженных сил
AUSLO — Австралийский офицер связи (представитель в партнерских агентствах)
AUTOSEVOCOM — Автоматическая защищенная сеть голосовой связи
AXISS — Услуги расширенной информационной системы агентства (контракт NSA) *

B
СУМКА — «Big Awesome Graph» *
BEI — Интеллект с поддержкой биометрии
BGP -?
BH — ВИЗАНТИЙСКИЙ АД (см. Список кодовых слов)
BI2R — Ресурс биометрической идентификации
BICES — Системы сбора и эксплуатации информации о поле боя (НАТО)
BLOS — за пределами прямой видимости
BLUF — Bottom Line Up Front
BMS — Система управления ботнетом (?) *
BPoA — бэкдор точка доступа?
BR — Business Records (телефонные метаданные)
BRF — Business Records FISA (сбор телефонных метаданных АНБ)
BRLO — британский офицер по связям (представитель Великобритании в партнерских агентствах)
BRS — Служба библиографического поиска (используется для базы данных ANCHORY)
BW -?

С
C — Конфиденциально (уровень классификации)
C2C — компьютер-компьютер
C2DP — Программа развития операций криптоаналитической компьютерной сети
C4ISR — Командование, управление, связь, компьютеры, разведка, наблюдение и разведка
CAA — Управление засекреченного приложения (к EO 12333)
КАБИНА — Консультативный совет COMSAT
CAE — Центр академического мастерства (с 1998 г. )
CAIC — Интеграционная ячейка для анализа противодействия СВУ
CAIDA — Кооперативная ассоциация анализа интернет-данных (Калифорнийский университет)
CANSLO — Канадский специальный офицер связи
CANX — Колумбия, приложение
CAP — Программа контролируемого доступа
CAPCO — Координационный офис программы контролируемого доступа
CARE — Collaborative Analytics Research Environment (испытание системы больших данных CSEC с поддержкой запуска АНБ)
CASN — Регистр
CAT — Consolidated Authoring Tool (заменен на TALISMAN в 2003 г.)
CAU — Отдел анализа коммуникаций (ФБР, сменившее TAU в конце 2002 г.)
CBB — Общая магистраль (магистраль Интернета AT&T)
CBE — эксплойты на основе содержимого
CBRN — химическое, биологическое, радиологическое и ядерное оружие
CCB -?
CCCP — Партнер концепции Cryptologic Center
CCDF — Cryptologic Common Data Format
CCE — Центр извлечения контента (подразделение NSA)
CCE — Общая вычислительная среда
CCEB — Комбинированная плата связи и электроники
CCH — Центр криптологической истории (АНБ)
CCI — Контролируемый криптографический элемент
CCI — Cyber ​​CounterIntelligence
CCM — комбинированная шифровальная машина (1942-1950-е годы)
CCNE — Контр-CNE
CCO — только каналы COMINT (исключение из обращения)
CCP — Consolidated Cryptologic Program (бюджет АНБ)
CDC — Подтвержденный подрядчик по обороне
CDCE — Корпоративный центр данных по обогащению (подразделение NSA)
CDIF — непрерывно оцифрованная промежуточная частота
CDN — Сеть доставки контента
CDO — Country Desk Officer (в Управлении иностранных дел АНБ)
CDP — Центральный процессор данных
CDR — Рецептор общих данных
CDR — Детальная запись звонка
CEA — Архитектура извлечения CCE (?)
CEAC — Центр анализа событий связи (подразделение NSA)
CED — Combined Emitter Database (база данных ELINT)
CELLEX — Использование сотовой связи
CENTRIXS — Объединенная региональная система обмена информацией ENTerprise
CERF — Формат записи контактного события
CES — Услуги криптоанализа и эксплуатации (подраздел S31 Агентства национальной безопасности США)
CFBLNet — Объединенная сеть федеративных боевых лабораторий
CFE — CENTRIXS Четыре глаза
CGG — Объединенная группа Германия (с 2004 г . : SUSLAG)
CI — Контрразведка
CI — Криптологическая незащищенность
CIDNE — Комбинированная информационная сеть обмена данными
CIFC — Combined Intelligence Fusion Cell (совместное американо-турецкое подразделение)
CIHS — Контрразведка и поддержка HUMINT (S2D)
CIK — Ключ криптографического зажигания
CINEMA — Управление информационными потребностями ЦРУ (база данных ЦРУ) Атака на компьютерную сеть
CISA — Закон об обмене информацией о кибербезопасности
CISO — Директор по информационной безопасности
CIV -?
CJSOTF — Объединенная совместная оперативная группа специальных операций
CLANSIG — Clandestine Signals (совместная программа АНБ / ЦРУ по перехвату радио- и телефонной связи) *
CLPO -? (Подразделение АНБ)
CM — COTTONMOUTH (см. Список кодовых слов)
CMCL -? (внутренний номер телефона АНБ или почтовой системы?)
CMDA — Распределенная аналитика облачных метаданных
CMI — Институт крипто-математики (оц. в АНБ в 1957 г.)
CMM — Cryptologic Mission Management
CMS — Система материалов COMSEC
CMT — Инструмент управления классификацией
CN — Борьба с наркотиками
CNA — Атака компьютерной сети
CNCI — Комплексная национальная инициатива по кибербезопасности
CND — Защита компьютерных сетей
CNE — Использование компьютерных сетей
CNO — Операции компьютерной сети
CNSS — Комитет по системам национальной безопасности
COI — Сообщество интересов
МОНЕТА — Противодействие повстанцам
COINS — Интернет-информационная система сообщества (база данных NSA / DIA с 1960-х годов)
COINTELPRO — Программа контрразведки (ФБР в 1956-1971 гг.)
COLISEUM — Система оперативной информации сообщества для конечных пользователей и менеджеров
CoM — начальник миссии
COMEVAL — COMINT Evaluator (на борту самолета-разведчика)
COMINT — Communications Intelligence (также система управления SCI до 2012 года)
COMSEC — Безопасность связи
CONOP — Принцип работы
COS — Глава государства
CoS — начальник отдела (ЦРУ)
CP — Борьба с распространением
CPE — Среда подготовки контента; заменил СОД в 2006 году *
CPSA — Анализатор форм криптографического протокола
CRATE — Инструмент анализа требований к сбору для предприятия
CRD -? (Аббревиатура раздела классификации HCS-P) *
CRDB -? (что-то связанное с отделом ССО)
CREATEMS — Требования к сбору, оценка и постановка задач Система управления предприятием
CREST — Инструмент поиска записей ЦРУ
CRITIC — Critical Intelligence Communications *
CRN — Требование о взыскании / номер
CRN — Номер ресурса клиента
CRONOS — Операции реагирования на кризисные ситуации в операционных системах НАТО (сеть NATO SECRET)
CRSK -? (внутренний курс обучения АНБ)
CRSMM — [. ..] SIGINT Mission Management? (часть NSOC NSA)
CSDE — Элемент прямой поддержки Cryptologic
CSDF — Формат данных собранных сигналов
CSEC — Организация по обеспечению безопасности связи Канада
CSE — Элемент поддержки Cryptologic
CSfC — Коммерческие решения для классифицированного
CSG — Группа криптологических услуг
CSL — Руководитель службы поддержки клиентов
CSLI — Информация о местоположении сотовой станции
CSRC — Центр стратегий и требований сбора
CSS — Центральная служба безопасности
CSSG — Группа поддержки систем связи
CSSM — Руководство по поддержке систем связи
CST — Группа поддержки Cryptologic
CT — Контртерроризм
CT10 — система TAO, которая принимает поток данных CNE, в частности журналы FOXACID *
CTA -? (Подразделение АНБ)
CTEA — Приложения для эксплуатации компьютерных технологий
CTEGM — Техническое руководство по сборщику ELINT
CT MAC — Объединенная ячейка контртеррористической миссии
CTMMC — Центр управления контртеррористической миссией
CTR — Подрядчик
CTX4000 — РЛС непрерывного действия, который может «освещать» целевую систему для восстановления информации «вне сети»
CUB — Унифицированная сборка Cryptologic
CUI — контролируемая несекретная информация
Резюме — криптовалюта
CVS — Центральная система проверки
CW — РЛС непрерывного действия
CY — Критический год (криптографических алгоритмов)
CYA — «Прикрой свою задницу»

D
ДАЭД -?
DAG -?
DCGS — Распределенная система общего заземления
DCID — Директива Центрального разведывательного управления (будет заменена ICD)
DCL — Прямая связь (горячая линия Вашингтон-Москва)
DCM — Центр обработки данных и машинное отделение (в NSA)
DCMS — Система управления цифровой связью (на борту EP-3E)
DCO — Defensive Cyper Operations
DDAP — Заместитель директора по A&P
DDI — Управление цифровых инноваций (киберотдел ЦРУ)
DDS — Служба распространения данных
DEFSMAC — Оборонный специальный ракетный центр и центр астронавтики (объединенный АНБ и DIA)
DF — Пеленгация
DFS — Управление SIGINT (Япония)
DGO — DANCINGOASIS (см. Список кодовых слов)
DGO — DoD GIG (Глобальная информационная сеть) Операции
DGS — распределенная наземная станция (на Гавайях, Калифорнии, Биле, Рамштейне, Лэнгли)
DHDS — развертываемый HARMONY DOCEX Suite (для доступа на месте к базе данных HARMONY)
DIA — Аналитик целостности данных
DIB — Магистраль интеграции DCGS
DICES — Цифровая интегрированная электронная система связи
DIF — цифровая промежуточная частота (ELINT)
DISA — Агентство оборонных информационных систем
DL — Список рассылки
DMCC — Мобильный классифицированный потенциал Министерства обороны
DMUC — Mobile Unclassified Capability Министерства обороны
DNC — шифр сети передачи данных
DNI — Директор национальной разведки
DNI — Цифровая сетевая разведка
DNR — Наберите (ред) Распознавание номера
DNT — Технологии сетей передачи данных
DNVT — цифровой незащищенный голосовой терминал
DO — Операционное управление (подразделение АНБ с 2016 г. )
DOCID — Идентификационный номер документа
ДОКПЕР — Отдел кадров подрядчика Министерства обороны США
DoD — Министерство обороны США
DOMEX — Использование документов и средств массовой информации
ДПС -?
DQ — DARKQUEST (см. Список кодовых слов)
DREN — Сеть оборонных исследований и инженерии
DRR — Обзор готовности к развертыванию
DSRJ — специальный представитель Министерства обороны Японии,
DRSN — сеть защитного красного коммутатора
DRT — Технология цифровых приемников
DSCA — Сбор и анализ сигналов развития
DSCP — платформа сбора сигналов SIGINT по нисходящей линии связи
DSCS — оборонная спутниковая система связи
DSD -? (Система обработки и распределения телефонных данных АНБ) *
DSD — Управление сигналов обороны (Австралия)
DSP — Летняя режиссерская программа
DSVT — Цифровой защищенный голосовой терминал (KY-68)
DTA — агент передачи данных (персоналу АНБ разрешено использовать съемные носители)
DTCS — Распределенная система тактической связи
DTD — Устройство передачи данных
DTG — Группа даты и времени
DTL — Телефонная линия обороны
DTO — Организация по незаконному обороту наркотиков
DVL — прямая голосовая связь
DVT — средство просмотра данных
DX — Data Xplorer (аналитический инструмент)

E
EA — Восточная Африка
EAO — Expeditionary Access Operations (для киберопераций с закрытым доступом)
EAR — категорическое ограничение доступа
EC — EASYCHAIR (см. Список кодовых слов NSA)
ECC — Криптография с эллиптическими кривыми
ECC — Европейский криптологический центр (Агентства национальной безопасности в Грисхайме, Германия) Преуспел в ESOC в 2011 году *
ECDH — Эллиптическая кривая Диффи – Хеллмана
ECI — Исключительно контролируемая информация (система управления SCI, замененная VRK примерно в 2004 г.) *
ECP — эффективный приоритет сбора
ECS — Расширенные услуги кибербезопасности (программа DHS)
EDP ​​- Процедуры аварийного уничтожения
EEI — существенный элемент информации
EGGI — EGOTISTICALGIRAFFE (см. Список кодовых слов)
EGGO — EGOTISTICALGOAT (см. Список кодовых слов)
EGL — ЛУННАЯ ДОРОГА? (см. список кодовых слов)
EIN -?
EKMS — Электронная система управления ключами
EKS — Расширенная система знаний (широкое обновление инфраструктуры АНБ)
ELCC — Enhanced Low Capacity COMINT
ELINT — Электронный интеллект
ELNOT — Обозначение ELINT
EMARSS — Усовершенствованная система разведки на средних высотах
EMCON — Контроль выбросов
EMOD — ELINT Модернизация
EOB — Электронный боевой приказ
EPL — Пределы параметров ELINT
Еврорадио -?
ЭРЕПО -?
ERF — Центр инженерных исследований (ФБР в Квантико)
ERIN — ОШИБКА (см. Список кодовых слов)
ERS — Экспедиционная разведывательная эскадрилья
ESC — European Security Center (основан в 2004 г. и в 2006 г. переименован в ESOC) *
ESECS — расширенный корпоративный корпоративный сервер с общим доступом
ESOC — European Security Operations Center (в Грисхайме недалеко от Дармштадта, Германия; в 2011 году преобразован в ECC) *
ETC — Европейский технический центр (NSA в Висбадене, Германия)
ETML -? (Кабельный датчик определенного типа)
ETS -? (Подразделение АНБ)
EVINT -?
eViTAP — Улучшенная обработка видеотекста и звука
EW — Electronic Warfare
EWC — Enhanced WEALTHYCLUSTER (см. Список кодовых слов)
EWIRDB — Интегрированная база данных перепрограммирования электронной войны
EXDIS — Exclusive Distribution (Знак распространения Государственного департамента)

F
F3EAD — найти, исправить, завершить, использовать, проанализировать и распространить
FA — ФОКСАСИДНАЯ? (Техника эксплуатации компьютерных сетей)
FAA — Закон FISA о поправках (2008)
FAD — Отдел иностранных дел (АНБ)
FAL — Foreign Affairs Link
FC — FASHIONCLEFT (см. Список кодовых слов)
FGI — Информация для иностранных правительств
FGS — Управление сигналов в полевом офисе АНБ в Грузии?
FH — FALLOWHAUNT (см. Список кодовых слов)
FI — Внешняя разведка
FIDI — FINKDIFFERENT (см. Список кодовых слов)
FinCEN — Сеть по борьбе с финансовыми преступлениями (Казначейство)
FIOC — Центр управления информацией о флоте
FIORC — Совет по надзору и надзору за разведкой Five Eyes
FIPP — Принцип честной информационной практики
РПИ — отчеты первой инстанции
FISA — Закон о наблюдении за внешней разведкой (1978)
FISAMS — Система управления FISA (FBI) *
FISINT — Foreign Instrumentation Signals Intelligence
FMAC — Гибкий обязательный контроль доступа (совместный проект NSA и Sun Microsystems, 2008 г.)
FMM — FLASHHANDLE Менеджер миссии
FMV — Полнометражное видео
FOIP — факс по интернет-протоколу
FORNSAT — Зарубежная спутниковая коллекция
FOUO — только для служебного пользования (маркировка распространения)
FP — Координатор
FPS — Иностранный партнер-стратег
FRD — Ранее ограниченные данные (маркировка распространения ядерного оружия)
FS — FASTSCOPE (См. Список кодовых слов)
FSE -?
FVEY — Five Eyes (США, Великобритания, Канада, Австралия, Новая Зеландия)
FY —
финансовый год FYSA — для вашей ситуационной осведомленности

G
GAO — Global Access Operations (операционное подразделение АНБ)
GATC — Центр профессионального мастерства геопространственного анализа (подразделение NSA)
GCC — Географическое боевое командование
GCCS — Глобальная система управления и контроля
GCE — Глобальная среда сотрудничества
GCHQ — Управление правительственной связи (Великобритания)
GCM — менеджер по глобальным возможностям
GCNI — Сетевой интерфейс управления GENIE
GCS — Наземные боевые системы
GCSB — Государственное бюро безопасности связи (Новая Зеландия)
GCSS — Глобальная система боевой поддержки
GCTF — Global Counter Terrorism Force
GEOINT — Геопространственный интеллект
GETS — Государственная служба электросвязи в чрезвычайных ситуациях
GGCL — Связь между правительствами
GHFS — Глобальная высокочастотная система
GIAP — GIG (Глобальная информационная сеть) Портфель обеспечения информации
ГИМС — Служба управления информацией GEOINT
GIRoA — Правительство Исламской Республики Афганистан
ГИС — Географическая информационная система
GM — GHOSTMACHINE (см. Список кодовых слов)
GMA — Анализ геопространственных метаданных
GMAE — (GHOSTMACHINE…?)
GMESH — GILGAMESH (см. Список кодовых слов)
GMP — Программа по математике для выпускников (Исследовательского управления NSA)
GMTI — Ground Moving Target Indicato
GNA — Глобальный сетевой аналитик
GNDA — Глобальная архитектура ядерного обнаружения
GNDB — Глобальная база данных нумерации (также: TAPERLAY)
GNO — Глобальные сетевые операции
GOSS — Государственное программное обеспечение с открытым исходным кодом
GOTS — Правительство готово,
GQ — GISTQEUE (см. Список кодовых слов)
GRAB — Galactic Radiation And Background (заглавное название первого спутника SIGINT в США, 1960) *
GRIFFIN — Глобальная взаимосвязанная полнофункциональная информационная сеть (-2010)
GSK — Комплект заземления SIGINT (PRD-14)
GST — GREYSTONE
GSVS — Глобальная защищенная голосовая система
GT — GLOBALTIPPER (см. Список кодовых слов)
GTE — Global Telecoms Exploitation (блок GCHQ)
GTP -?
ГВ -?
GWT — Google Web Toolkit

H
HCS — Система управления HUMINT (для SCI)
ВЫСОКАЯ ТЕМПЕРАТУРА — ?
HF / DF — высокочастотный пеленгатор
HIC — Высокий процентный груз
HIDRAH — Портативный интегрированный радиоприемник и самонаведение
HIT — HAMMERMILL Инструмент для вставки
HLT — Технология человеческого языка
HM — HOWLERMONKEY (см. Список кодовых слов)
HMC — Координатор миссии Homeland
ТСЖ — Африканский Рог
HOT-R — HUMINT Online Tasking & Reporting
HPCC-2 — Центр высокопроизводительных вычислений 2 (в Форт-Миде)
HPCP — Беспроводной телефон высокой мощности
HPSCI — Постоянный специальный комитет Палаты представителей по разведке
HQ — HAVE QUICK (см. Список кодовых слов)
HSAC — Центр анализа внутренней безопасности (подразделение АНБ)
HSOC — Гавайский оперативный центр безопасности
HSIN — Информационная сеть национальной безопасности (без классификации)
HULTEC — Корреляция корпуса и эмиттера
HUMINT — Человеческий интеллект
HVCCO — обработка только через каналы COMINT
HVI — высокоценный индивидуум
HVT — Высококачественная цель

Я
I2 — Identity Intelligence
IA — Обеспечение информации
IAD — Управление обеспечения информации (АНБ)
IATS — Улучшенная терминальная система AG-22 (система связи АНБ 1960-х годов)
IAW — В соответствии с

IC — Разведывательное сообщество IC-I2P — Программа интеграции информации разведывательного сообщества
ICD — Директива разведывательного сообщества (заменяет DCID)
ICDR — (Международная запись звонков?)
ICDS — Службы доставки разведывательных данных
ICF — Файл контроля имплантата (. icf)
ICITE — Предприятие по информационным технологиям разведывательного сообщества
ICSIS — Система информационного сообщества для обмена информацией (на Intelink)
ICTR — IC On The Record
IDA / CCR — Институт оборонных анализов — Центр коммуникационных исследований (Принстон)
IdAM — Управление идентификацией и доступом
IED — Самодельное взрывное устройство
IEP — Интерактивный процессор ELINT
IFF — Определить друга или врага
IIR — Отчет разведывательной информации
IJSTO — Комплексные совместные специальные технические операции
IKE — Обмен ключами в Интернете
IMCON — Контролируемые изображения (классификация маркировка)
IMDR -?
IMINT — Imagery Intelligence
IMM — Information Media Manager
IM&S — Information Management & Storage
IN — Information Need
IntRep — Intelligence Report
IO — Intelligence Oversight
IOC — Indicator of Compromise (hacking)
IOC — Information Operations Center (at ЦРУ)
IOC — Временные операционные возможности
IOO — Сотрудник по надзору за разведкой
IPP — IP-процессор
IPR — IP-маршрутизатор
IRCC — Интегрированная воздушная космическая архитектура Координатор удаленного сбора данных
IRP — Межведомственная контрольная группа
IRSIG — Инструкции и правила, касающиеся безопасности of Signals Intelligence
IRTF-2 — Целевая группа по анализу информации-2 (расследование утечек Сноудена)
IS — IntelSat
IS — IRONSAND (См. список кодовых слов)
ISI — Индикатор источника информации
ISM — Система управления информационной сферой
ISNU — Израильское национальное подразделение SIGINT
ISOO — Управление по надзору за информационной безопасностью
ISR — Intell Наблюдение, наблюдение и разведка
IST — Телефон с интегрированными услугами (разработано Raytheon и Telecore)
IST — Инструмент синхронизации разведки
IT — ISLANDTRANSPORT (см. список кодовых слов)
ITDB — База данных задач перехвата
IWS — InfoWorkSpace (инструмент сотрудничества Five Eyes)

J
JAC — Объединенный аналитический центр (подразделение NSA-BND в Бад-Айблинге, 1998-2011 гг.) * *
JCAT — Объединенная группа по кибератакам
JCITA — Объединенная академия подготовки контрразведки,
JCMA — Совместное отслеживание деятельности COMSEC
JCMT — Совместные инструменты управления коллекциями
JDBC -?
JDFPG — Объединенный оборонительный объект Pine Gap (включая AMGS)
JDTS — система передачи данных Java? (замена MAILORDER)
JEMA — совместное моделирование и аналитика предприятия *
JESI — совместный руководитель по совместимости с SIGINT (исполнительная группа Five Eyes)
JFCC-NW — Объединенная команда функциональных компонентов для сетевой войны
JIACTF — Объединенная межагентская кибер-целевая группа
JIS — Joint Intelligence Service (неправильный термин для Joint Issues Staff)
JIS — Joint Issues Staff (отделы связи ЦРУ в зарубежных странах)
JMS -?
JPAS — Объединенная система рассмотрения споров по персоналу
JPEL — Объединенный список приоритетных эффектов
JPM — (Объединенный процессинговый центр?) MUSCULAR? (см. список кодовых слов)
JSA — совместная деятельность SIGINT (сотрудничество NSA и BND FORNSAT в Mangfall Kaserne в Бад-Айблинге, Германия, 2004-2012 гг.) *
JSOC — Объединенное командование специальных операций
JTF-GNO — Joint Task Force-Global Network Operations
JTRIG — Объединенная группа разведки по изучению угроз (подразделение GCHQ)
JUG — JUGGERNAUT (см. Список кодовых слов)
JWICS — Объединенная всемирная система разведки и связи (TS / SCI)

К
KAST — Набор программных средств ассоциации знаний
КСС -?
KCS — Система управления KLONDIKE
KDK — KLONDIKE (см. Список кодовых слов)
KL — KLIEGLIGHT (см. Список кодовых слов)
KMM — Моделирование управления ключами
KMSG — Группа стратегии ключевого управления (5 глаз)
КП — ключевой процессор
KSP — Прототип системы знаний *

L
LAC — LACONIC (см. Список кодовых слов)
LAE — Эксплуатация с широким доступом
LES — Защита правопорядка (маркировка распространения)
LETC -? (Система сбора GSM) *
LI — Законный перехват
LIMDIS — Ограниченное распространение (маркировка распространения NGA)
LLVI — перехват речи на низком уровне
LNI — Библиотека национальной разведки
LOS — Линия прямой видимости
LP — Пост прослушивания
LPT — Низкопрофильный TURMOIL
LPT-D — Низкопрофильный TURMOIL -?
LYOU -? (криптографических алгоритмов)

M
M3 — Менеджер мультимедийных сообщений
MAC — Ячейка с согласованной миссией (единицы TAO)
MAGIC — Многодоменный административный графический интерфейс для Cross Domain Intelligence Release
MARSS — Средневысотная система разведки и наблюдения
MASINT — Измерение и подпись Intelligence
MATRIX — Межгосударственный обмен антитеррористической информацией (2003-2005)
MAUI — Пользовательский интерфейс мультимедийного доступа (графический интерфейс NSA) *
MC — MERCURY (см. Список кодовых слов)
MCT — Многокоммуникационная транзакция
MDCP -?
MDFT — Инструменты судебной экспертизы мобильных устройств
MDR — Обязательная проверка рассекречивания
MDR-1,2,3 — Хранилище данных миссии, шаг 1, 2 и 3 (облака данных и форматы наборов данных АНБ) *
MDV — Средство просмотра метаданных
MEDEX — Использование СМИ
МЕТРИКИ — Измерение и оценка для записи и повышения удовлетворенности потребителей
MHS — Menwith Hill Station
MI — Военная разведка
MIDB — Модернизированная интегрированная база данных
MISO — Военная информационная поддержка операций (ранее известная как PSYOP)
MISSI — Инициатива по обеспечению безопасности многоуровневой информационной системы
MIT — Инфраструктура миссии
MNIS — Международный обмен информацией
MOC — Операционный центр Мид (подразделение АНБ)
MOIP — Медиа через IP
MLP — Многолинейный телефон (производства Electrospace)
MLPP — многоуровневый приоритет и приоритет
MLTF — Целевая группа по утечкам СМИ (подразделение АНБ, занимающееся утечками информации о Сноудене)
MPO — Отдел закупок Мэриленда
MR — Manual Review (удаленная инструкция по рассекречиванию)
MRG — Группа математических исследований (подразделение NSA)
MRTS — Техническое резюме, связанное с миссией
MSA — Миссия ситуационной осведомленности
МСХ -?
MSOC — Центр управления безопасностью Мисава,
MT — Машинный перевод
MVR — Массовое уменьшение объема
MW — MAINWAY (см. Список кодовых слов)

№
NAC — Контроль доступа к сети (система ФБР)
NAC — Центр сетевого анализа (подразделение NSA)
NACSI — Инструкция по национальной безопасности связи
NACSI — Консультативный комитет НАТО по специальной разведке
NAI — Именованные области интересов
NC2-ESI — Ядерное командование и контроль — чрезвычайно конфиденциальная информация
NCC — Net Centric Capabilities
NCCIC — Национальный центр интеграции кибербезопасности и коммуникаций
NCER — (Европейский представитель NSA / CSS?)
NCEUR / AF — NSA / CSS Европа и Африка (зона ответственности)
NCI — Национальный интерфейс клиентов
NCLANT — NSA / CSS Atlantic
NCMD — NSA / CSS Мэриленд
NCND — Ни подтверждать, ни отрицать
NCPAC — NSA / CSS Pacific
NCR — Представитель NSA / CSS (в других агентствах и странах)
NCSC — Центр коммерческих решений АНБ / CSS
NCSMO — Национальный офис управления криптографическими решениями
NCTC — Национальный контртеррористический центр
NES — Национальная система эксплуатации
NGANet — Сеть национального агентства геопространственной разведки
НГТПД -?
NGW — беспроводная связь нового поколения
NIARL — Национальная научно-исследовательская лаборатория обеспечения информации
NIIA — Архитектура взаимодействия разведки, наблюдения и разведки (ISR) НАТО
NIE — Оценка национальной разведки
NIE -? (Подразделение специализированного доступа АНБ?)
NIM — Национальный менеджер разведки
NIO — Национальный офицер разведки
NIP — Национальная разведывательная программа (бюджет для разведки США)
NIPF — Национальная структура приоритетов разведки
NIPRNet — незащищенная сеть маршрутизатора с интернет-протоколом (неклассифицированная)
NIS — Норвежская служба разведки
NISIRT — Группа реагирования на инциденты с информационными системами АНБ / CSS
NIT — Network Investigative Technique (термин ФБР для хакерских инструментов)
NITB — Ящик для инструментов разведки НАТО
NKB — База знаний сети (база данных АНБ)
NMDC — Центр разработки новых миссий (на станции Menwith Hill)
NMRS — Национальная система требований MASINT
NOC — Центр сетевых операций
NOC — Неофициальное прикрытие (оперативники ЦРУ)
NOC — NTOC по надзору и соответствию (подразделение NSA)
NODIS — No Distribution (маркировка распространения Государственного департамента)
NOFORN — Без иностранных граждан (маркировка распространения)
НУЙВОН — Национальная сеть оперативных и разведывательных служб
NOL — NCTC Онлайн
НПЗ — Национальная производственная мастерская
NRTD — Распространение почти в реальном времени, ранее BINOCULAR (NSA)
АНБ — Агентство национальной безопасности США
NSAC — Объект АНБ на базе ВВС Бакли в Денвере, Колорадо,
NSAG — Объект АНБ в Форт-Гордон в Огасте, Джорджия,
NSAH — Объект АНБ в Вахиаве, Гавайи,
NSAT — Объект АНБ возле Сан-Антонио, штат Техас,
NSAW — Объекты АНБ в Вашингтоне, округ Колумбия,
NSANet — Сеть Агентства национальной безопасности
НСЭЦ — резерв АНБ для малого бизнеса
ГЯП — Группа морской безопасности
NSIAPS — Национальный подкомитет SIGINT по анализу и производству
NSOC — Операционный центр национальной безопасности (NSA)
ННПЦ — Национальный центр обработки сигналов
NSRL — Национальный список требований SIGINT
NSRP — Национальный процесс требований SIGINT
NSS — Система национальной безопасности
NSTS — Национальная защищенная телефонная система
NTAT — Network Tradecraft Advancement Team (рабочая группа Five Eyes)
NTNG — Near-Time National Gateway (инструменты моделирования среды обучения и базы данных от RTRG)
NTO — Управление трансформации АНБ (подразделение АНБ, около 2000 г. )
NTOC — Центр управления угрозами АНБ / CSS (с 2004 г.)
NVTC — Национальный виртуальный центр переводов
NZLO — New Zealand Liaison Officer (представитель в иностранных агентствах)

O
Автономная адресная книга — автономная адресная книга
OCMC — Центр управления сбором накладных расходов (подразделение в NSA Colorado)
OCO — Наступательные Cyper Operations
OCO — Операции на случай непредвиденных обстоятельств за рубежом
ODD — Отдел операций и открытий (подразделение АНБ)
ODNI — Офис директора национальной разведки
ODOC — Офис Директора по соответствию
OEF — Операция «Несокрушимая свобода»
OGC — Офис главного юрисконсульта (NSA)
OIF — Операция «Свобода Ираку»
OIG — Управление Генерального инспектора (NSA)
ONI — Управление военно-морской разведки
ОНМР -?
ONS — Оптический сетевой коммутатор
OPC — Офис первичного контроля
OPC-SEC — Офис первичной озабоченности-? (Блок управления разрешениями АНБ)
OPD-GNE — Управление по основным вопросам эксплуатации глобальной сети
OPELINT — Операционный ELINT
OPS — Операции
ORB — Операционный релейный блок *
ORCON — Originator Controlled (маркировка распространения)
OSCAR-MS — Система управления требованиями к сбору с открытым исходным кодом
OSINT — Разведка с открытым исходным кодом
OSIS -?
OTAR — Смена ключей по воздуху
ОТП — Управление преследования целей (подразделение АНБ)
OTP — одноразовый планшет
OTRS — Управление разведки и исследования целей (АНБ)
OVSC — Oversight & Compliance (? Внутренний учебный курс NSA)

П
P2 — Тактические воинские части
P3 — Военный, назначен в АНБ
PAA — Закон о защите Америки (2007)
PAC — Positive Access Control (криптографическая техника)
PAGS — PREAMBLE Адресные группы
ПАКИ -? (База данных для идентификационных номеров?)
PAN — Палладий ночью (спутник)
PBAC — Контроль доступа на основе политик
PBD — Постоянный бэкдор
ПК — Комитет руководителей (Совета национальной безопасности)
PCS — Персональные службы связи
PD — PARCHDUSK (см. Список кодовых слов)
PDC — Partnership Dissemination Cell (для передачи сторонним партнерам)
КПК — Комитет главных депутатов (Совета национальной безопасности)
PDDG — Обозначение производителя Digraph
PDW — слова описания импульса
PES -?
PFS — Perfect Forward Secrecy
PG — PACKAGEDGOODS (см. Список кодовых слов)
PG-GTR — УПАКОВКИ -?
PG-SVR — PACKAGEDGOODS — Сервер (?)
PHIN — Номер личной информации о здоровье
PIQ — PIQARESQUE (см. Список кодовых слов)
PIR — Требование о приоритетной информации
PKE — включение открытого ключа
PKI — Инфраструктура открытых ключей
PL — Уровень защиты (от 1 до 5)
PM — PANGRAM (см. Список кодовых слов)
PMO — Офис управления программами
ПМР -?
PNG — Персона Non Grata
PNO — проактивная сетевая эксплуатация
POC — Контактное лицо
PoL — Образец жизни
PPSL — основной спутниковый канал Predator
PR -? *
PREMS — Предварительные сводные отчеты о миссии
PRISM — Инструмент планирования для интеграции, синхронизации и управления ресурсами
PRISM — Портал для обмена информацией и управления в реальном времени
PRIVAC — Привилегированный доступ * *
PROPIN — вовлеченная служебная информация (маркировка распространения)
PR / TT — Pen Register / Trap & Trace (сбор метаданных электронной почты АНБ)
PSA -? (Служба технической поддержки SCS в Бангкоке)
PSC — Коллекция Persona Session
PSD — спектральная плотность мощности (ELINT)
PSP — Personal Security Products (термин NSA для программного обеспечения безопасности)
PSP — Программа наблюдения президента (2001-2007)
PSTN — Коммутируемая телефонная сеть общего пользования
PTD — проникающая защита целей
PTN — Pacific Tributary Network (спутниковая связь UHF)
ПУПР -?
PW — PINWALE (См. Список кодовых слов)
PWID — PINWALE ID
PWv — (программа просмотра PINWALE)?

Q
КК — квантовые вычисления
QFD — вопросно-ориентированный набор данных *
QI — QUANTUMINSERT (см. Список кодовых слов)
QRC — возможность быстрого реагирования
QT — QUANTUMTHEORY (см. Список кодовых слов)

R
RAdAC — Управление доступом с учетом рисков
RAM — RAMPART (см. Список кодовых слов)
RAS — разумное четкое подозрение
RASIN — Radio-Signal Notation (10-томное руководство АНБ)
RAT — троянец удаленного доступа
RBAC — Контроль доступа на основе ролей
RCF — Пункт дистанционного сбора
RD — Restricted Data (маркировка распространения ядерного оружия)
RDF -? (База данных ТАО) *
RDV — REDHARVEST (см. Список кодовых слов)
RELIDO — Публикация с помощью официального раскрытия информации
REL TO — Разрешение на выпуск в [код страны]
RESC -? (Группа технической поддержки СКС на авиабазе Кротон)
REST — передача представительского состояния
REX — Радиоэксплуатация
RFA — Запрос о помощи
RFI — Запрос информации
RFIS — Федеральная разведывательная служба России
RFTO — Радиочастотные целевые операции (подразделение АНБ)
RGT — RAGTIME (см. Список кодовых слов)
RHIN — Номер медицинской информации беженцев
RIGHT-MS — Интеграция требований для глобальной системы управления задачами HUMINT
RMS — Система управления требованиями
ROC — Центр удаленных операций (при АНБ)
ROF — Remote Operating Facility (в NSA)
ROME — Управление разведывательными операциями для предприятия
ROPI — Ответственное бюро по основным интересам
ROW — Остальной мир
RPM -?
RRFS — Полевая станция радиоисследований
RRU — Radio Research Unit
RSA — Ривест, Шамир, Адлеман (алгоритм криптографии с открытым ключом)
РСБН — Российская система ближней аэронавигации * *
RSEN — Risk Sensitive (маркировка распространения)
RSOC — Regional SIGINT Operations Center (переименован в Cryptologic Center)
RSSC — Региональный центр поддержки SIGINT
RSV — ЗАБРОНИРОВАТЬ (см. Список кодовых слов)
R&T — Требования и нацеливание (или постановка задач?)
RT — Региональная цель
RT10 — в реальном времени 10
RTA — Запрос технической помощи
РТПП -?
RT-RG — Real Time-Regional Gateway (инструмент обработки и анализа данных)

S
S — Секрет (классификационный уровень)
SA — Системный администратор
SAB — Адресная книга SIGINT (содержит полную запись активных SIGAD и PDDG)
SABI — Совместимость с секретом и ниже
SAMI — Информация об источниках и методах (классификационная маркировка)
SAP — Программа специального доступа
SAPCO — Центральный офис программы специального доступа
SAPF — Программа специального доступа
SAR — Требуется специальный доступ (маркировка отделения SAP)
SARC — Исследовательский центр автоматизации SIGINT (подразделение NSA, конец 1990-х)
SARK — SAVILLE Advanced Remote Keying
SAS — Site Access System (оборудование для сбора данных)
SATC — Центр торговли масштабируемой аналитикой (подразделение АНБ)
Саусло — специальный офицер по связи с Австралией (австралийский представитель в АНБ)
SBU — Sensitive But Unclassified (маркировка Государственного департамента)
SBZ — STRAI (GH) TBIZARRE (См. Список кодовых слов)
SC — Секретное кодовое слово (т.е. СПИЦА, теперь на пенсии)
SCALO — Специальный офицер связи Канады (канадский представитель в АНБ)
SCAMP — Летняя конференция по прикладным математическим задачам
SCC — Сервисный криптологический компонент
SCI — конфиденциальная комментированная информация
ТКИД -?
SCIF — Средство конфиденциальной комментированной информации
SCION — Оперативная сеть конфиденциальной комментированной информации (сеть ФБР)
SCIP — протокол взаимодействия защищенной связи
SCOI — Безопасные сообщества интересов
SCS — Special Collection Service (совместное подразделение АНБ-ЦРУ)
SCT — единая коммуникационная транзакция
SCX — секретное кодовое слово (т.е. МОРЕЙ, сейчас на пенсии)
SD — SIGINT Development
SDB3 — База данных SIGINT 3
SDC — Конференция SIGDEV
SDF — Форум разработчиков SIGINT
SDR — радио с программным управлением
SDS — Система спутниковой информации
SDS — SIGINT Development Support (часть Booz Allen Hamilton)
SED — внешние данные сигнала (формат)
SEDB — База данных эмиттеров SIGINT или база обнаружения
SEI — Specific Emitter Indentification (ELINT)
СМОТРЕТЬ — ОРЕЛ-СТРАЖ (зонтичная программа ECI)
SEG — Генератор событий с отслеживанием состояния
СЕВАЛ — старший оценщик (на борту EP-3E)
SF2 — SHARPFOCUS2 (см. Список кодовых слов)
SFC — Центр судебной экспертизы SIGINT (подразделение NSA)
SFL -?
SGA — SIGINT Геопространственный анализ
SH — SURPLUSHANGAR (см. Список кодовых слов)
SHADE — Общие среды данных
SI — Special Intelligence (система управления SCI)
SID — Управление разведки сигналов (АНБ)
SIDB — Внутренняя база данных SIGINT
SIE — Безопасный обмен информацией
SIGAD — Обозначение действия SIGINT
SIGCOM — Комитет SIGINT *
SIGDASYS — Система данных разведки сигналов
SIGDEV — SIGINT Development
SIGINT — Сигналы разведки
SIGNAV — SIGINT Navigator (интерфейсный инструмент для MAINWAY?)
SIMAS — Система анализа инцидентов безопасности (Бюро дипломатической безопасности)
SINCGARS — одноканальная наземная и бортовая радиосистема
SINIO — Сигналы Intelligence NIO
SIOP-ESI — Единый интегрированный операционный план — чрезвычайно конфиденциальная информация
SIP2 — масштабируемый пакет интернет-протокола
SIPRNet — секретная сеть маршрутизатора Интернет-протокола (секретная)
SIRE — SIGINT Требование
SIRVES — Подкомитет по проверке и оценке требований SIGINT (SIGCOM) *
SISECT — SIGINT Seniors Europe (SSEUR) Контртеррористическая коалиция *
SLO — Специальный офицер связи
SLR — однострочная запись (формат данных)
SMAC — Сотрудничество в области анализа конфиденциальных метаданных (с 2006 г. )
SME — предметный эксперт
SME-PED — Безопасная мобильная среда — портативное электронное устройство
SMG — Сессионный генератор метаданных
SMI — Интерфейс управления системой
SMK — SMOKYSINK (см. Список кодовых слов)
SMM — SIGINT Mission Management
SMO — Поддержка военных операций
SMTL — старший технический руководитель миссии
SNA — Анализ социальных сетей
SNACKS — Служба знаний для совместной работы в области анализа социальных сетей
SNCP — Special Navy Control Program (система управления SCI)
SNRC — Комплекс маршрутизации сервисных узлов (интернет-центры AT&T)
SNZLO — специальный офицер связи Новой Зеландии (представитель в АНБ)
SOD -? (Инструмент отчетности АНБ, в 2006 году заменен CPE)
SOI — Инструкции по эксплуатации сигналов
СОЛИС — Информационная онлайн-система SIGINT (база данных продуктов АНБ, 1972-?)
SOO — старший операционный директор (в Национальной безопасности АНБ Операционный центр)
СОП — Стандартная рабочая процедура
SORC — Ячейки готовности к спецоперациям (АНБ)
SOTF — Streaming Object Transfer Format (формат данных миссии NSA для интернет-трафика)
SPF — Форма обработки персонала (форма утверждения NSA)
SPN — SPINNERET (см. Список кодовых слов)
SPCMA — Дополнительные процедуры, регулирующие анализ метаданных связи *
SPECAT — Специальная категория (маркировка распространения DoD)
СПМА -?
SPoC — Единый контакт
SQ — SHAREDQUEST (см. Список кодовых слов)
SRA — SRA International, Inc?
SR -?
СР-71 — Самолет-разведчик
SRI — Информация, связанная с сигналами
СРО — Чувствительные разведывательные операции
SSA — Специальная вспомогательная деятельность
SSBI — Одномоментное исследование фона
SSCD — SIGINT Поддержка киберзащиты (многосторонняя инициатива по киберзащите)
SSCI — Специальный комитет Сената по разведке
SSCT — Специальная группа связи безопасности
SSDM -?
SSE — Использование уязвимых мест
SSEUR — SIGINT Seniors Europe
SSG — Стратегия и управление SIGDEV (подразделение NSA)
SSG-TK — Набор инструментов для создания сценариев сигналов (обучающая система SIGINT)
SSI — конфиденциальная информация о безопасности (маркировка распространения)
SSO — Special Source Operations (оперативное подразделение АНБ)
SSP — специальный сигнальный процессор
SSPAC — SIGINT Seniors Pacific
SSR — Система источников записи
SSVE -? (база данных требований / система?)
STA — Анализатор семантического трафика (производства Narus)
STE — Безопасное оконечное оборудование
ШАГ — Программа улучшения интеллектуальных целей *
STG — Терминальное руководство SIGINT
STK — Набор инструментов для SIM-карты
STLW — STELLARWIND (см. Список кодовых слов)
СТО — Специальная техническая операция (система контроля доступа)
STRUM — Стандартный технический отчет с использованием модулей
STT — преобразование речи в текст
СТЮ — Защищенный телефонный аппарат (поколения I, II и III)
СТАН -?
SUKLO — специальный офицер связи Великобритании (представитель GCHQ в АНБ)
SUSLA — специальный советник по связи с США (представитель АНБ в агентствах второй стороны)
SUSLA — Специальная деятельность по связи с США (офисный персонал SUSLA)
SUSLO — специальный офицер связи США (представитель АНБ в сторонних агентствах)
SV — Управление по надзору и соответствию АНБ
SVoIP — безопасная передача голоса по интернет-протоколу
SWA — Безопасная рабочая зона
SWX -?
SZ — SILVERZEPHYR (см. Список кодовых слов)

Т
T3C — Центр тенденций в области целевых технологий (подразделение NSA)
TAC — Центр анализа целей (подразделение АНБ)
TAC — Аналитическая возможность Tripwire
TAO — Tailored Access Operations (операционное подразделение NSA)
ТАПО — Офис программы доверенного доступа (подразделение NSA IAD)
TAREX — Целевое использование
TAU — Телефонный аналитический отдел (ФБР, созданное после 11 сентября, сменившее CAU в конце 2002 г. )
TCSN — Транснациональные криминальные синдикаты и сети
TCTF — Tipping and Cueing Task Force (5-Eyes усилия по предоставлению предупреждений об интересующих событиях в реальном времени)
TD — Техническое управление (АНБ)
TDI -? (Канадская версия данных DNI?)
TDY — временная служба
ТЭЦ — Центр технической эксплуатации
TECHINT — Техническая разведка
TeDi — Territorial Dispute (программа контрразведки АНБ)
TELCON — Телефонный разговор
TELINT — Telemetry Intelligence (заменено на FISINT и PROFORMA) *
TEXTA — Технические выдержки из анализа трафика
TEYE — Three Eyes (США, Великобритания, Австралия)
TF — Целевая группа
TFNI — Transclassified Foreign Nuclear Information
TIC — Надежное подключение к Интернету
TICOM — Комитет по разведке целей (после Второй мировой войны)
TIDE — Terrorism Identities Datamart Environment (секретно)
МДП — Протокол тактического допроса
TISO — специалист по телекоммуникационным информационным системам
TK — TALENT KEYHOLE (см. Список кодовых слов)
TKB — Target Knowledge Base (база данных индивидуальных целей)
TLN — извилистое лобби, номер
TLP — Протокол светофора (для обмена информацией о кибербезопасности)
TM — THIEVING MAGPIE (см. Список кодовых слов)
TM — КАРТА СОКРОВИЩ (см. Список кодовых слов)
TMAC — Центр анализа путешествий и мобильности (подразделение NSA)
TML — TURMOIL (см. Список кодовых слов)
TMO -?
TND — База номеров целей (для телефонных селекторов)
TOC — Центр тактических операций
TOPI — Целевой офис первичного интереса *
TORS — переходная система требований к постоянному инфракрасному излучению
TP — TITANPOINTE (см. Список кодовых слов)
TPA — доступ для двух человек
TPCS — Коллективная портативная система сбора
TPED — Распределение задач, обработка, использование и распространение
TRACFIN — база данных NSA для финансовых данных, таких как покупки по кредитным картам *
TRASHINT — Информация из предметов, найденных в мусорных баках и мусорных баках
TRAX — Анализ и использование поиска текста
ТРДФ -? (программный инструмент для подготовки отчетов?)
TRSID -?
TS — Совершенно секретно (классификационный уровень)
TSA — двухэтапная аутентификация
TSABI — Совершенно секретно и ниже взаимодействия
TSC — Совершенно секретное кодовое слово (т. е. UMBRA, сейчас на пенсии)
TS / C — Совершенно секретное кодовое слово (т. Е. SPOKE, теперь на пенсии)
T-SCIF — Тактический SCIF
TSCW — Совершенно секретное кодовое слово
TSDB — База данных по выявлению террористов (несекретная)
TSDF — тактический формат данных SIGINT
TSE — Тактическая эксплуатация сайта
TSEC — Безопасность телекоммуникаций
TSG — Группа безопасности телефона
TSP — Программа наблюдения за терроризмом
ЦПМО — Офис управления программой технической поддержки
TSPO — Тактический SIGINT Programs Office
TSR — Совершенно секретно RUFF (см. Систему классификации США)
TS / SCI IP Data — Новое обозначение для защищенной сети JWICS
TST — Чувствительная ко времени цель
TU — ТУРБУЛЕНТНОСТЬ (см. Список кодовых слов)
TU — TURMOIL (см. Перечень кодовых слов)
ТАММС -?
TUMS — Система обновления и управления таблицами
TurQi — Интерфейс запросов Turnabout
TW -?

U
U — Неклассифицированный
У-2 — Самолет-разведчик
UBL — Усама Бен Ладен,
УДК — Дата-центр Юты
UIS — User Integrated Services (инструмент NSA) *
UKTF — Оперативная группа Соединенного Королевства (Афганистан)
UKUSA — Соглашение между Соединенным Королевством и Соединенными Штатами Америки
УМД -?
UNCL — несекретный
URLC — Региональный языковой центр штата Юта
USAF — Закон о свободе США (2013)
USCS — Криптологическая система США
USIB — Разведывательный совет США
USIGS — Система изображений и геопространственной информации США
USP — лицо из США
USPI — Персональная информация США
USSID — Директива США по разведке сигналов
USSS — Система SIGINT США
USTO — (Программа DEA по массовому сбору записей телефонных разговоров между США и другими странами (1992-2013)) *
UTT — Unified Targeting Tool (инструмент NSA для постановки задач, сменивший OCTAVE в 2011 году)
UUID — универсально уникальный идентификатор

V
VEO — насильственная экстремистская организация
VEP — Vulnerabilities Equities Process
VoSIP — передача голоса по защищенному интернет-протоколу
vPCS — Virtual Passive Collection Suite * *
VRK — очень ограниченные знания (система управления SCI, замененная на ECI до 2004 г. ) *
VSAT — Терминал с очень малой апертурой

W
WAMI — Wide Area Motion Imagery
WARP — Портал поиска доступа через Интернет
WC2 — WEALTHYCLUSTER 2 (см. Список кодовых слов)
WDM -?
WDR — Еженедельный отчет о распространении
WHCA — Коммуникационное агентство Белого дома,
WIDOW — Инфракрасные данные для боевиков и боевиков из Интернета
WISE — поисковая система Web Intelligence
WFT — Инструменты для веб-рыбалки
WHSSS — Персонал поддержки ситуации в Белом доме
WP — WARRIORPRIDE (см. Список кодовых слов)
WPG — WHIPGENIE (см. Список кодовых слов)
WPMO — Офис управления портфелем беспроводных сетей (подразделение NSA)
WT — рабочее задание
WVT — Инструмент просмотра сигналов


х XKS — XKEYSCORE (см. Список кодовых слов)
X-NET — CENTRIXS Четыре глаза

Y
YRS — Исследовательская станция Якима (оц.1974, сигад: USF-787) *

Ссылки
— Обширный список военных сокращений США
— Список сокращений DISA CPG
— Список обозначений крипто-машин
— Статья в Википедии о криптониме ЦРУ
— Список правительства США в Википедии и военные сокращения

.
