Система красуха: Что за комплекс РЭБ «Красуха-С4» применяют на Украине? | Армия | Общество

Что за комплекс РЭБ «Красуха-С4» применяют на Украине? | Армия | Общество

29.06.2022 14:46

Алексей Козаченко

Примерное время чтения: 3 минуты

2339

Сюжет Спецоперация РФ в Донбассе и на Украине

Категория:  Военная промышленность

Минобороны России показало кадры боевого дежурства расчёта комплекса радиоэлектронной борьбы «Красуха-С4» на Украине. Специалисты РЭБ продемонстрировали, как сканировать воздушное пространство, обнаруживать и определять вражеские объекты.

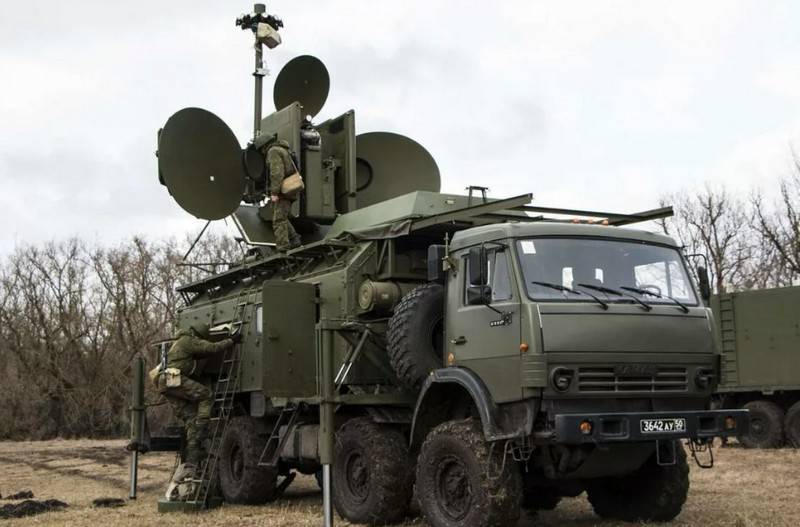

Комплекс радиоэлектронной борьбы «Красуха-4». Фото: РИА Новости / Виталий Аньков

Для чего нужен?

Комплекс РЭБ позволяет воздействовать на бортовые системы авиации противника, нарушая их видимость, не позволяет наносить прицельные удары авиации, разведывать местоположение группировки своих войск и совершать диверсионные маневры на низкой высоте. Основное назначение «Красухи» — прикрытие командных пунктов, войск, средств противовоздушной обороны от воздушной разведки и высокоточных средств поражения. РЭБ плотно взаимодействует с противовоздушными системами — они обнаруживают, подавляют электронику и сообщают координаты ПВО, которые уже уничтожают объект.

Основные цели

При помощи РЭБ можно обнаруживать аппараты, которые летят на предельно малых высотах. В таком случае при воздействии на аппаратуру объект начинает постепенно подниматься выше, и он попадает в доступ сил ПВО.

Основные цели для РЭБ на текущий момент —самолёты армейской авиации, которые летают достаточно низко, пробуя обойти российские радары. Путём использования РЭБ удаётся пресечь все такие попытки.

Также такие комплексы прикрывают группировки войск от ракетно-авиационных ударов противника, в том числе подавляют работу беспилотных комплексов Bayraktar. Таким образом, комплекс предназначен для борьбы со всеми РЛС, используемыми на самолетах различных типов, а также в беспилотной авиации.

Особенности

«Красуха» может работать в любой местности при температуре до +50 градусов. Аналогов таким комплексам в мире нет. Возможности этой системы РЭБ позволяют организовывать радиопомехи в широком диапазоне частот, без ограничения по азимуту и углу места. Комплекс может работать практически по любым воздушным целям одинаково эффективно. При этом ни скорость, ни высота воздушного судна противника на работу «Красухи» не влияют. Радиус действия одного комплекса, состоящего из двух машин, превышает 300 км.

Новые детали позволяют антеннам вращаться в абсолютно любых направлениях. Необычна и технология изготовления антенны — форму тарелки ей придают в гидравлическом прессе. В «Красухе-С4» используется новое цифровое оборудование с высокими характеристиками.

На чем перемещается?

Колесной базой «Красухи» служит четырехосный «Камаз»-вездеход, так что работать мобильный комплекс может в любой местности, при температурах от минус до плюс 50 градусов. Комплексы не имеют аналогов в мире и являются ключевыми элементами перспективной системы РЭБ со средствами воздушного нападения.

Изделие «Красуха-4» расположено на двух шасси, что является заметным преимуществом. Предыдущая модель располагалась на трех автомобилях.

Где применялся

Ранее сообщалось об успешном применении данного комплекса в Сирии и Карабахе, где он показал высокую эффективность в борьбе с беспилотниками. В вооружённых силах он используется с 2012 года.

Разработка

Концерн «Радиоэлектронные технологии», который входит в «Ростех», разработал «Красуху-С4» в 2009 году, серийное производство началось в 2011 году. Минобороны получило первые комплексы еще спустя два года. Как заявлял производитель, «Красуха-С4» подавляет спутники-шпионы, наземные радары и авиационные системы АВАКС (система дальнего радиолокационного обнаружения и управления — Airborne Warning and Control System).

Источник информации: https://function.mil.ru/news_page/country/more.htm?id=12427139@egNews

спецоперация на Украинерадиоэлектронные средстваРЭБ Красуха-С4

Следующий материал

Новости СМИ2

Комплекс РЭБ «Красуха-2» и «Красуха-4»: история, характеристики, фото

3 мая 2022, Александр Агеев,

2

Среди видов вооружений российской армии, переживающих стремительное технологическое обновление, особое место занимают средства радиоэлектронной борьбы — РЭБ.

В последние годы российский ВПК представил целую россыпь уникальных комплексов — «Хибины», «Борисоглебск», «Мурманск», «Скорпион». Среди них наземный комплекс РЭБ «Красуха».

Их объединяет способность в считанные минуты без единого выстрела с помощью помех или особых импульсов превращать электронную начинку современной боевой техники противника в бесполезную груду металла.

Немного истории

Многие считают РЭБ продуктом технологий нескольких последних десятилетий. Однако впервые идею ведения радиоразведки высказал изобретатель радио А. С. Попов в марте 1903 года.

Год спустя в марте 1904 года командующий российским Тихоокеанским флотом вице-адмирал С. О. Макаров в приказе № 27 регламентировал использование радио в качестве средства обнаружения и контроля за радиообменом противника.

Уже буквально через месяц радисты эскадренного броненосца «Победа» и флотской радиостанции на Золотой горе пресекли радиообмен между японскими броненосцами Nissin и Kasuga, производившими обстрел из крупнокалиберных орудий фортов Порт-Артура, и их корректировщиками — двух бронепалубных крейсеров.

Эскадренный броненосец «Победа»

Наши радисты с помощью более мощных сигналов своих радиостанций напрочь подавили японские радиостанции и сорвали прицельную стрельбу. В честь этого памятного события 15 апреля 1999 года приказом МО России учрежден праздник — День специалиста РЭБ.

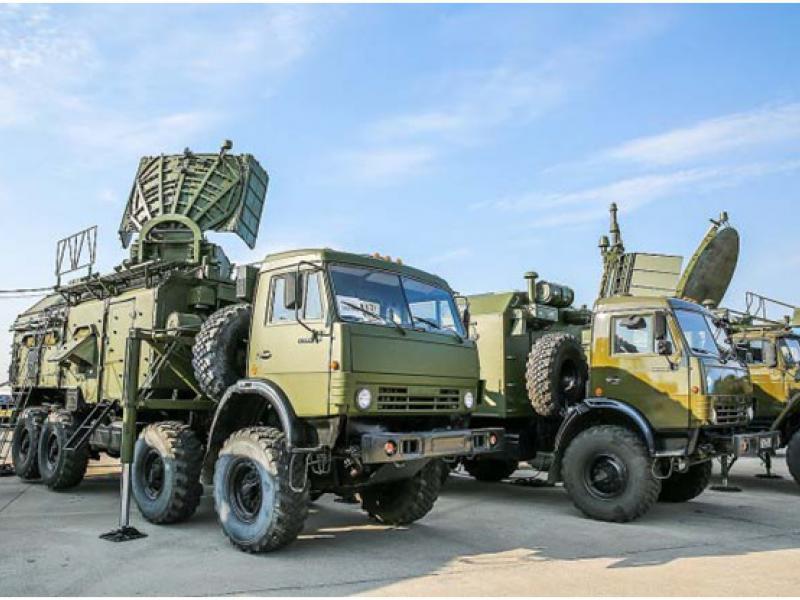

Комплексы РЭБ «Красуха-2» и «Красуха-4»

Работа по созданию комплексов «Красуха-2» и «Красуха-4» (1РЛ257 и 1Л269) началась в середине 90-х коллективом ростовского ВНИИ «Градиент». Опытный экземпляр был создан на новгородском заводе «Квант», а серийный выпуск налажен на Брянском электромеханическом заводе. Все они входят с состав «Концерна Радиоэлектронные технологии» — КРЭТ. В Российскую Армию комплексы стали поступать с 2014 года.

Эмблема войск РЭБ России

Аналоговый РЭБ-комплекс «Красуха-2» эффективно борется с авиацией ДРЛО, включая AWACS на дальности до 250 км, надежно защищает КП, части ПВО и войсковые соединения. Комплекс оснащен новейшим ПО, которое позволяет оперативно корректировать и управлять сигналами. «Красуха-2» обнаруживает вражеские объекты и наводит на них высокоточные средства поражения. К примеру, комплекс глушит бортовые радары ракет с РЛ-наведением, сообщая им информацию о ложных целях, после чего ракеты уходят в сторону от целей.

«Красуха-4» подавляет РЛС наземного обзора и разведывательно-ударных комплексов, ракет различного класса и многофункциональные РЛС.

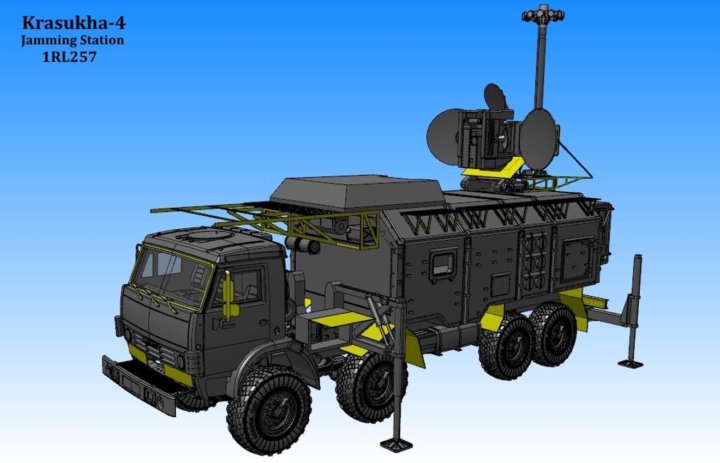

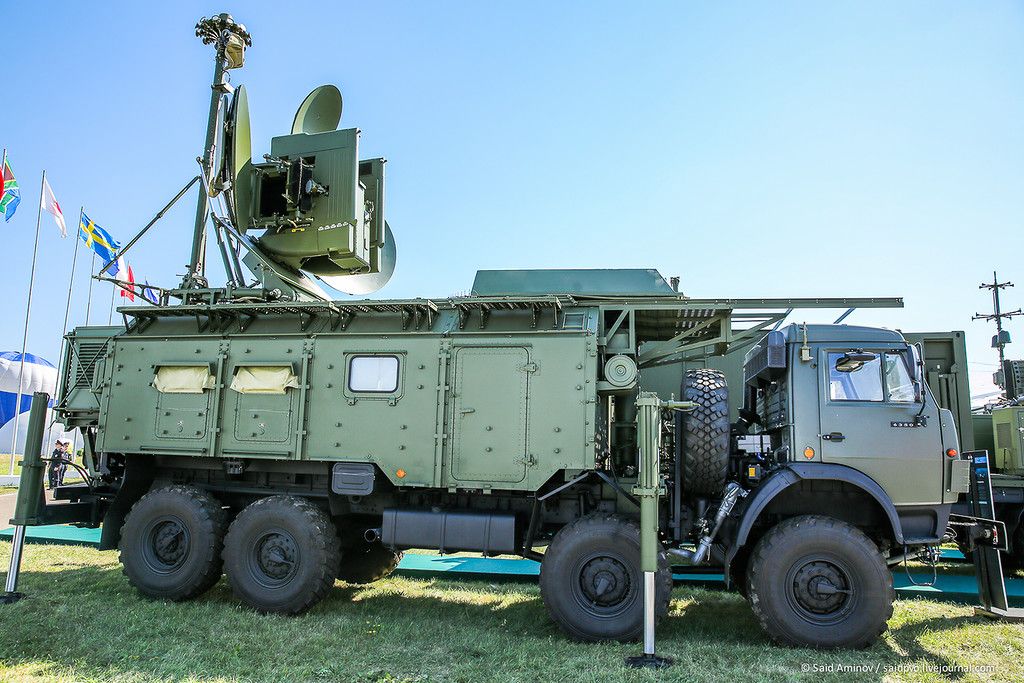

Комплекс РЭБ «Красуха-4»

Комплекс определяет параметры обнаруженных источников сигналов техники противника и подавляет их своими помехами. «Красуха-4» прикрывает стационарные объекты от бортовых РЛС самолетов-разведчиков и ударной авиации. К примеру, оказавшись в ее зоне действия, система AWACS перестает распознавать «своих» и «чужих» и теряет управляемость.

Состав комплекса РЭБ «Красуха-4»

Комплекс установлен на шасси двух автомобилей КАМАЗ-6350 (334). В его состав входят:

• сверхвысокочастотное оборудование СВЧ У52219;
• широкодиапазонная антенная мачта Р-168 ШДАМ;
• радиостанции Р-168-5 и Р-168-100;
• манипулятор графической информации;
• устройство записи и переноса информации;
• защищенные ЭВМ Багет-23В и Багет-РСЗБМ;
• спутниковая навигационная система БРИЗ-КМ;
• аппаратура передачи данных;
• дизельные агрегаты АДС-10.

ТТХ «Красухи-4»

• Рабочий сектор по азимуту — 360° и по углу места от — 1° до + 60-85°;
• Комплекс подавляет РЛС ударных самолетов на дальности до 20 км, разведывательных ударных комплексов — до 41 км, космических аппаратов — до 25 км;
• Время свертывания/развертывания летом (зимой) соответственно 20 и 40 минут, время готовности — 3 минуты;
• Потребляемая мощность — 30 кВт;
• Экипаж — 3-7 человек.

Применение комплекса РЭБ «Красуха-4»

В силу секретности о боевом применении комплекса информации крайне мало. Тем не менее известно, что «Красуха-4» стоит на охране российской базы Хмеймим в Сирии, где комплекс успешно противодействует многочисленным атакам БПЛА террористов, пытавшихся поразить самолеты ВКС России на стоянках.

А в октябре 2020 года во время армяно-азербайджанского конфликта в армянских СМИ были опубликованы фото сбитых турецких беспилотников «Байрактар» без следов огневого поражения. По мнению экспертов, «приземлить» их мог комплекс РЭБ «Красуха-4».

Но поскольку на вооружении ВС Армении их нет, то, по всей вероятности, турецкие БПЛА были уничтожены с территории российской 102-й военной базы в Гюмри.

«Красуха-4» блокирует с помощью активных помех каналы управления беспилотника и GPS. В результате, лишенный связи и ориентации БПЛА, «забывает» дорогу на аэродром базирования и после выработки топлива падает на землю.

Понравился пост? Есть что сказать? Присоединяйтесь:

Поделиться
Вконтакте

военная техника

ЧИТАЙТЕ ТАКЖЕ

Добавить комментарий

Красуха (система радиоэлектронной борьбы) | Военная Wiki

Красуха (Красуха) — мобильная наземная система радиоэлектронной борьбы (РЭБ). Эта система выпускается корпорацией КРЭТ на различных колесных платформах. ^{[1] [2]} Основными целями «Красухи» являются бортовые радиоэлектронные средства (такие как БПЛА) и бортовые системы, управляемые радаром. «Красуха» имеет множество применений в Вооруженных Силах России. ^[3]

Содержание

• 1 Красуха-2
• 2 Красуха-4
• 3 оператора
• 4 История операций
• 5 Каталожные номера

Красуха-2

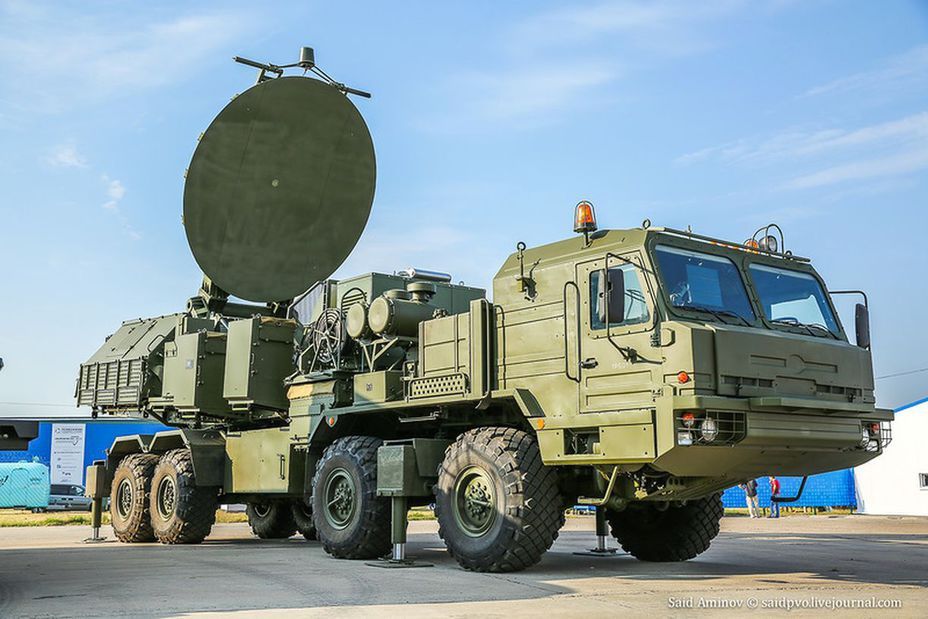

Красуха-2 предназначена для подавления ДРЛО на дальности до 250 километров (160 миль). ^{[3] [4]} «Красуха-2» также способна глушить другие бортовые радары, например ракеты с радиолокационным наведением. Ракеты, однажды заблокированные, затем получают ложную цель вдали от исходной, чтобы гарантировать, что ракеты больше не представляют угрозы. Красуха-2 охраняет подвижные высокоприоритетные цели, такие как 9БРСД К720 Искандер. ^[3]

Красуха-4

Станция помех широкополосная многофункциональная Красуха-4 смонтирована на четырехосном шасси БАЗ-6910-022. Как и «Красуха-2», «Красуха-4» противостоит ДРЛО и другим бортовым радиолокационным системам. «Красуха-4» способна эффективно разрушать спутники на низкой околоземной орбите (НОО) и может нанести необратимый ущерб целевым радиоэлектронным устройствам. ^{[2] [5]} Наземные РЛС также являются подходящей целью для Красухи-4. ^[1]

Операторы

•  Россия
  • Сухопутные войска России
•  Алжир ^[6]

История эксплуатации

По сообщениям, глушители Красуха использовались для поддержки российских войск в Сирии. ^[7] Сообщается, что они блокируют прием сигналов спутника GPS небольшими американскими дронами-разведчиками. ^[8]

В июле 2018 г. беспилотник мониторинговой миссии ОБСЕ зафиксировал 1L269Красуха-2 среди других средств радиоэлектронной борьбы, дислоцированных под Чернухино, Украина. ^[9]

Литература

1. ↑ ^{1.0 1.1} «Комплекс радиоэлектронной борьбы «Красуха-4»». КРЭТ. http://www.kret.com/en/product/12/. Проверено 4 апреля 2015 г.
2. ↑ ^{2.0 2.1} «Усовершенствованная система защиты России от высокотехнологичной слежки, атак дронов». Россия сегодня. http://rt.com/news/russia-radar-jammer-drones-864/. Получено 29март 2015 г.
3. ↑ ^{3.0 3.1 3.2} «1Л269 Красуха-2». Deagel.com. http://www.deagel.com/Special-Purpose-Vehicles/1L269-Krasukha-2_a003129001.aspx. Проверено 28 марта 2015 г.
4. ↑ «КРЭТ выполнил гособоронзаказ на поставку «Красухи-2». Ростех. http://rostec.ru/news/4514794. Проверено 28 марта 2015 г.
5. ↑ «Красуха-4». Deagel.com. http://www.deagel.com/Special-Purpose-Vehicles/Krasukha-4_a003129002.aspx. Проверено 28 марта 2015 г.
6. ↑ Secret-difa3 (13 декабря 2013 г.). «Tout sur la défense au Maghreb: L’Algérie se dote d’un système de brouillage innovant». http://secret-difa3.blogspot.com/2013/12/lalgerie-se-dote-dun-systeme-de.html.
7. ↑ Акс, Дэвид (21 октября 2017 г.). «Подавитель помех может нарушить собственные сигналы врага, что может помешать наземным диспетчерам управлять своими дронами через спутник». Вице-новости . https://motherboard.vice.com/en_us/article/ywbwaj/russian-army-specialized-drone-hunters-krasukha-jammer. «Россия развернула системы «Красуха» в Сирии, чтобы создать своего рода электронный щит над российскими и союзными войсками в стране».
8. ↑ Варфоломеева, Анна (1 мая 2018 г.). «Сигнальная сила: настоящий успех России в Сирии — это радиоэлектронная война против США». https://thedefensepost.com/2018/05/01/russia-syria-electronic-warfare/.
9. ↑ ОБСЕ. «Последние данные Специальной мониторинговой миссии ОБСЕ в Украине (СММ), на основании информации, полученной по состоянию на 19:30 10 августа 2018 года» (на английском языке). https://www.osce.org/special-monitoring-mission-to-ukraine/390236.

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Что нужно знать о захваченном в Украине российском устройстве – Центр общественной неподкупности

Posted inУкраина в кризисе

Подавитель сигналов «Красуха-4» может раскрыть секреты российской радиоэлектронной борьбы.

к Келси Д. Атертон 30 марта 2022 г. 30 марта 2022 г.

(Гетти изображения)

Время чтения: 4 минуты

На северной окраине города Макарова, примерно в 30 милях от центра Киева, украинские силы в марте, как сообщается, захватили систему радиоэлектронной борьбы «Красуха-4», доставленную вторгнувшейся российской армией. Хотя он выглядит как транспортный контейнер с нестандартными панелями, на самом деле это сложный глушитель сигналов, предназначенный для вывода из строя датчиков раннего предупреждения на самолетах. Фотографии захваченной системы датируются серединой марта, хотя, похоже, они не распространялись в Интернете до 22 марта. [Лондонская] телеграфная газета сообщила 23 марта, что «оборудование, вероятно, будет доставлено наземным транспортом на базу ВВС США в Рамштайне. , Германия, прежде чем он будет отправлен в США для более тщательного изучения».

Эта история также появилась в журнале Popular Science

. С «Красухой» в руках американцев любая попытка России восстановить свою программу радиоэлектронной борьбы должна будет начинаться с предположения, что секретные инновации в захваченной системе теперь известны.

Эта система — такая же большая награда, как и любая другая на современном поле боя. Электронная война является неотъемлемой частью того, как сражаются современные вооруженные силы, и особый характер обнаружения, подавления и иного подавления сигналов может дать огромное преимущество военным, развертывающим ее. С тех пор, как в 2014 году Россия впервые представила средства радиоэлектронной борьбы против Украины, американские военные рассматривают эту угрозу как реальную, мощную и достойную изучения и имитации.

Для тех, кто находится на принимающей стороне, радиоэлектронная борьба может означать сбой в системе необходимого оборудования. Вскоре после того, как в 2014 году в Крым прибыло российское оборудование для радиоэлектронной борьбы, «украинские военные начали обнаруживать, что их радиоприемники и телефоны не работают в течение нескольких часов», — сообщает Foreign Policy.

Украина в кризисе

Эта история является частью серии из 10 статей о ядерном риске, военных технологиях и будущем ведения войны в свете февральского вторжения России на Украину.

В 2014 году российские СМИ утверждали, что несколько самолетов, пролетая над Черным морем, успешно вывели из строя системы ПВО и радары американского эсминца, используя новый вид помех. Отчеты Пентагона сосредоточены только на близости самолета к кораблю. В более позднем отчете российская версия событий была названа «заведомо ложной», при этом отмечалось, что «Россия действительно обладает растущим потенциалом РЭБ, и политическое и военное руководство понимает важность технических достижений в этом типе ведения войны. Их растущая способность ослеплять или нарушать цифровую связь может помочь уравнять правила игры в борьбе с превосходящим обычным противником».

Министерство обороны США определяет радиоэлектронную войну как военные действия, использующие «электромагнитную энергию для управления электромагнитным спектром («спектром») и нападения на противника». В частности, это означает вмешательство в датчики, которые видят мир через любую часть электромагнитного спектра, такие как радар, использующий радиоволны, беспилотный летательный аппарат, использующий GPS, или даже телефон, подключенный к сотовой вышке.

Постановщик помех также может мешать работе оружия, зависящего от электроники, например, вызывать преждевременную детонацию электронного взрывателя в артиллерийском снаряде. Постановщики помех могут воздействовать и на систему наведения некоторых ракет, выводя их из строя или, по крайней мере, мешая им в полете. Сложные глушители включают в себя датчики для сканирования области на наличие сигналов, сопоставления с известными шаблонами, а затем калибровки ответа, отправляя другие сигналы на той же частоте.

Никогда не пропустите расследование

Подпишитесь на нашу бесплатную еженедельную рассылку Watchdog, чтобы получать последние новости о неравенстве от Public Integrity.

Используйте ссылку для отказа от подписки в электронных письмах, чтобы отказаться в любое время.

Пока Украина в 2015 году вела затяжную войну против пророссийских сепаратистов в Донецке, США отправили излишки военной техники с войн в Ираке и Афганистане. Перебрасываемые вручную дроны Raven, которые оказались полезными в качестве разведчиков при борьбе с бандами повстанцев, оказались заблокированы российскими системами.

Натан Чазин, советник украинских вооруженных сил, сообщил агентству Рейтер в декабре 2016 года, что беспилотники Raven, предоставленные США, «в основном находились на хранении, и назвал их уязвимостью, позволяющей противнику видеть украинские военные позиции и, когда он хочет, легко их снести. У них было короткое время автономной работы, и они не могли надежно выполнять ключевую задачу по разведке артиллерийских позиций».

Дроны Raven уже устарели, когда они прибыли в Украину, поскольку в то время американские полевые модели имели более безопасные каналы связи. Дрон является полезным разведчиком до тех пор, пока его сигнал не будет замечен, захвачен и отслежен противником. В этот момент дрон — это просто прямое представление о том, где находится оператор дрона и какие цели он ищет.

«Красуха-2», еще один вариант той же системы, что и захваченная в Макарове, предназначена для глушения ряда сигналов, в том числе сигналов бортовых систем дальнего обнаружения или ДРЛО, самолетов НАТО, которые специально ищут транспортные средства на земле и в небе на большой площади. В июле 2018 года наблюдатели зафиксировали дислоцированные в Донецке российские «Красухи-2». В Сирии Россия хвасталась, что ее глушилки «Красуха-4» могут блокировать сигналы самолетов и беспилотников на расстоянии до 185 миль от устройства.

До захвата в начале этого месяца США в первую очередь понимали системы Красухи, наблюдая за помехами и записывая, какие сигналы они могли заблокировать. США столкнулись с глушилками, когда американские беспилотники летали с украинскими военными, а американские беспилотники и самолеты делили сирийское небо с российскими войсками.

Заглушая сигналы GPS, средства радиоэлектронной борьбы «можно использовать для создания «пузыря» помех, помогающего предотвратить наблюдение системами угроз. Для более крупных систем, которые летают намного выше дальности стрельбы из стрелкового оружия, это может быть потенциально эффективным противодействием», — сообщил военный журнал Armor в осеннем выпуске 2020 года.

Самолеты в целом и дроны в частности смертельны для наземных войск, они способны обнаруживать позиции и направлять артиллерийский огонь. Использование глушителей для создания зоны, в которой дроны не работают, обеспечивает некоторую защиту от таких атак. Захваченная «Красуха-4» находилась в составе колонны техники на западной окраине Киева. Часть первоначальной попытки окружить столицу Украины, «Красуха» на какое-то время помешала бы украинским беспилотникам вести дальнобойный артиллерийский огонь по 9-й колонне.0011

С захваченной Красухой в руках военные инженеры могут начать разбираться в системе. История российской радиоэлектронной борьбы, которой так боялись в начале вторжения, переписывается с новыми откровениями с полей сражений.

---
