Су 33 фото: Сухой Су-33. Фото. Видео. Характеристики.

0

Сухой Су-33. Фото. Видео. Характеристики.

Палубная авиация России невелика. Однако она уже успела доказать свою боеспособность и возможность эффективно решать боевые задачи. Её основа – многоцелевой истребитель Су-33, разработанный в 80-е годы на основе знаменитого самолета Су-27.

Конструкторам, не имевшим опыта создания палубной авиации, удалось создать отличный истребитель, не теряющий боевых качеств даже спустя 30 лет. Он пережил трудные постсоветские годы, позволил сохранить опыт эксплуатации подобных самолётов, продемонстрировал ударные возможности, и продолжает модернизироваться. Су-33, безусловно, стал выдающимся достижением авиастроения.

История создания корабельного истребителя Су-33

Новый истребитель был сконструирован на базе старой модели истребителя Су-27. Истребитель Су-33 по плану конструкторов должен иметь все достоинства предыдущей версии истребителя. Заказчиком данной машины было командование ВМФ России во главе с генералом Кузнецовым. Он выдвигал требования к новому истребителю. Главной задачей он считал, чтобы машина могла эффективно уничтожать надводные цели.

После учета всех требований и доработок проект нового Су-33 был готов зимой 1985 года. В начале 86 года в конструкторском бюро Сухого была начата сборка прототипа. Его сначала изготовляли с обычным крылом, а не складным. Новую модель собрали в 1987 году, рабочее название нового самолета было Т-10К-1. В этом же году летом новый истребитель осуществил свой первый полет.

Самолет был собран из деталей и агрегатов, которые разрабатывались в опытном цехе бюро, а некоторые детали были взяты с серийной модели Су-27. Через полгода после первого взлета была изготовлена еще одна модель нового летательного аппарата. Второй прототип уже имел складывающееся крыло, как и планировалось с начала. Он имел также отличие в оперении, поскольку оно было горизонтальным. Первый отрыв от земли вторая модель осуществила зимой 87 года, но в сентябре 88-го эта модель потерла крушение из-за неисправности гидросистемы.

В октябре 1989 года был изготовлен авианосец «Кузнецов», который мог принимать истребители на свою палубу, но он был еще не до конца укомплектован. Он имел полный комплекс приспособлений для взлета и посадки самолетов, но еще не имел радиолокационной системы. Самолеты-истребители могли только отрабатывать полеты над палубой, но на очень низкой высоте, иногда они касались палубы колесами. На конец октября 89 года было решено совершить первую посадку самолета Су-33 на палубу авианосца имени Кузнецова. Первая посадка прошла успешно, и в этот же день был произведен взлет с палубы. За штурвалом нового истребителя был испытатель В. Пугачев. Все летные испытания истребителя Су-33 завершились в ноябре 1989 года.

Характеристики Су-33КУБ

длина 21,2 м размах 15,9 м высота 5,7 м площадь крыла 71,4 кв.м

двигатели АЛ-31Ф третьей серии, 2 * 12800 кгс АЛ-31ПФ

максимальная взлетная масса 38800 кг боевая нагрузка 6500 — 8000 кг

максимальная скорость 2120 км/ч у земли 1300 км/ч практический потолок 17000 м практическая дальность 3200 км максимальная перегрузка + 8,5

БРЛС » СОКОЛ» ( ЖУК-МСФ)

На базе бортовой радиолокационной станции «Жук-МЭ» корпорацией «Фазотрон-НИИР» создается семейство радаров, предназначенных для установки не только на истребители МиГ-29, но и на Су-30, сообщил «Интерфаксу-АВН» заместитель генерального директора, первый заместитель генерального конструктора корпорации Юрий Гуськов. «Разрабатываемый для самолета Су-30МК3 радар «Жук-МСЭ» отличается от базового радара «Жук-МЭ» большим диаметром антенны. (у «Жук-МСЭ он увеличен с 624 мм до 980 мм — ИФ-АВН). Проведенные в этом году испытания показали что новый радар полностью подтверждает заявленные характеристики. С его помощью можно обнаруживать воздушные цели на расстоянии до 200 км и получать радиолокационные карты с разрешением превосходящим все имеющиеся и находящиеся в разработке самолетные отечественные радары», — сказал Ю. Гуськов. По его словам, проводимые в настоящее время работы позволят довести разрешение на радиолокационной карте до 1х1 м. «Такое разрешение позволяет распознавать обнаруженные наземные объекты по их физической конфигурации», — сказал Ю. Гуськов. «На базе радара «Жук-МЭ» мы разрабатываем еще один радар — «Жук-МСФЭ» с фазированной антенной решеткой, т.е. имеющий антенну с электронным сканированием луча», — сказал Ю. Гуськов. Он сообщил, что над этим радаром корпорация работает уже около 6 лет. Созданная «Фазотроном-НИИР» фазированная антенная решетка отличается большим углом сканирования (отклонения луча антенны) до 70 градусов и отсутствием дифракционных «паразитных» лепестков в диаграмме направленности. Говоря о радаре «Жук-МЭ» Ю. Гуськов сообщил, что этим радаром оснащаются истребители МиГ-29СМТ и палубные самолеты МиГ-29К. По словам собеседника агентства, зарубежные заказчики высоко оценивают возможности радара «Жук-МЭ». «На истребителе МиГ-29СМТ с радаром «Жук-МЭ» выполняли полеты летчики индийских ВВС, Венесуэлы и Алжира. Все они очень высоко оценили работу радара в воздухе в режимах «воздух — воздух» и «воздух — поверхность», сказал он. (Москва. 09.06.2004) Для новейших самолетов разработки ОКБ «Сухой» корпорация «Фазотрон-НИИР» предлагает свою новинку — систему управления вооружением и обороной (СУВО) самолета, состоящую из многофункциональной прицельной БРЛС передней полусферы «Сокол» с ФАР, прицельной БРЛС защиты задней полусферы «Фараон» с ФАР и РЛС кругового оповещения об угрозе, совместное использование которых создает эффективную систему круговой обороны самолета. ЖУК – МСФ наиболее современный радарный проект ОКБ «Фазатрон». Радар будет иметь диаметр антенны 980 мм и весить 275 кг. Одновременно сопровождая 24 цели и автоматически обстреливает от 6 до 8 из них.

Источник paralay.com

Описание палубного истребителя Су-33

Данная модель изготовлена как продольный триплан, точно так же, как и Су-27. Для посадки на палубу корабля эта машина имеет тормозной гак, который крепится к нижней части центральной балки. Крыло имеет стреловидную форму, оно состоит из трех секций и двух щелевых закрылок. Для уменьшения габаритов самолета на палубе авианосцев он оснащен складными крыльями, которые поворачиваются к углу в 135 градусов, все повороты крыла осуществляет гидравлическая система.

Данный тип конструкции крыла значительно уменьшает занимаемое место самолетом как в ангаре, так и на палубе. Из-за использования самолета в достаточно суровых климатических условиях была увеличена стойкость конструкции к коррозии. Также конструкторы продумали защиту всех бортовых систем от перепада температур и от влажности.

В новой машине Су-33 были учтены все недостатки, которые были в предыдущей модели палубного истребителя. Во-первых, была значительно уменьшена высота оперения по вертикали, а также использовали усиленное шасси, которое позволяет производить более эффективную посадку на палубу. Что касается шасси, то тут тоже были произведены изменения. Колеса в этой машине стали меньше, чем у его предшественника. Передняя стойка шасси имеет двойное колесо, которое может поворачиваться на 60 градусов. Такой поворот колес повысил маневренность самолета на палубе авианосца. Также было увеличено давление в колесах истребителя. При аварийных ситуациях предусмотрено катапультное кресло, оно тоже было улучшено по сравнению с Су-27. Оно помогает летчику выдерживать большие перегрузки при маневрах.

Конструкция

Су-33 – двухмоторный самолёт нормальной аэродинамической схемы, с двухкилевым хвостовым оперением. Одной из основных инженерных особенностей Су-33, отличающей его от Су-27, стало переднее горизонтальное оперение. Появилось оно для того, чтобы утяжелённый, по сравнению с оригинальным образцом, самолёт смог сохранить продольную устойчивость особенно при малых скоростях.

Неожиданным побочным эффектом от установки ПГО стало увеличение подъёмной силы.

После этого переднее оперение появилось и на модернизированных машинах Су-27. Другими отличиями стали усиленное шасси и увеличение массы, как самого самолёта, так и его боевой нагрузки. Помимо такого очевидного отличия, как наличие складывающихся крыльев, изменилась и их механизация.

За носовым обтекателем истребителя расположен радиолокационный комплекс РЛПК-27К, оснащённый допплеровской РЛС. Там же находится оптико-электронная прицельная система ОЭПС-27К, в состав которой входят теплопеленгатор, лазерный дальномер и баллистический вычислитель. Герметизированная кабина Су-33 размещена в головной части фюзеляжа, за отсеком с антенной РЛС и блоками прицельной системы. Кресло лётчика – катапультируемое, модели К-З6ДМ. Оно комплектуется радиомаяком и аварийным запасом.

Радиоэлектронное оборудование разместили под кокпитом и в отсеке за кабиной. В пространстве за кабиной находится и боекомплект пушки. Сама пушка размещена в правом наплыве крыла. Левый наплыв отведён под прочие агрегаты.

Два турбореактивных двигателя марки АЛ-31Ф3 отличаются от стандартных агрегатов наличием особого режима тяги. Он необходим для того, чтобы истребитель мог взлетать с трамплина даже с полной боевой нагрузкой. Гондолы с двигателями находятся под корпусом самолёта и относятся к хвостовой части фюзеляжа.

Запуск двигателя производят газотурбинные стартеры.

Воздухозаборники регулируются при помощи подвижных панелей. При взлёте и посадке каждый воздухозаборник автоматически перекрывается защитной панелью из титана.

Передний топливный бак размещён в средней части фюзеляжа над воздухозаборниками двигателей, задний – в центральной балке фюзеляжа за отсеком для оборудования. Общая ёмкость баков 12100 литров керосина. Для дозаправки в воздухе самолёт оснащён выдвижной штангой-топливоприёмником. А при установке подвесного агрегата УПАЗ-1К Су-33 сам может выполнять функцию топливозаправщика. В качестве камуфляжа на Су-33 обычно используется трёхцветная окраска серо-голубых оттенков.

Силовая установка Су-33

Палубный истребитель этой модели оснащен двумя двигателями ТРДДФ АЛ-31К мощностью в 13 300 кгс каждый. Эти модели являют собою турбореактивные двухконтурные агрегаты с форсажными камерами. На Су-33 можно установить дополнительный подвесной бак с топливом. Данный самолет имеет возможность дозаправляться прямо в воздухе, причем роль заправщика может выполнить другой Су-33. В воздушном режиме заправки истребитель может получить до 6 тонн топлива.

В новом истребителе было установлено более качественное и современное бортовое оборудование. Была устранена вся механическая система управления, на замену которой пришел автоматический навигационный комплекс, обеспечивающий управление всеми основными системами. Он предусматривает автоматическую регулировку тяги двигателей, корректирует полет к заданной точке, а также возможна автоматическая посадка за счет использования системы «Резистор-К-42», которая устанавливается на авианосцах.

Тактико-технические характеристики в сравнении с аналогами

Сопоставим ТТХ Су-33 с некоторыми аналогичными самолётами. Для наглядности возьмём уже снятый с вооружения истребитель ПВО F-14 (с оглядкой на который Су-33 и создавался), нынешний основной палубный самолёт США F/A-18 и перспективный F-35С.

Су-33F-14 TomcatF/A-18 Super HornetF-35С Lightning II
Практический потолок, км17000161501524018200
Максимальная скорость, км/ч2300248519151930
Дальность полёта, км3000296020032520
Боевая нагрузка, кг6500650080009100

Итак, отечественная машина практически не уступала F-14, а вот F/A-18, уступая российскому самолёту по лётным качествам, превзошёл его по мощности вооружения. Надо иметь в виду, что “Super Hornet” изначально задумывался, как многоцелевой самолёт с возможностью использования в качестве ударного. А по размерам и массе он меньше чем Су-33, и меньше F-14, который он заменил.

А вот F-35 получил не только больший боевой радиус, но и ещё более мощное ракетно-бомбовое вооружение. При этом встроенной пушкой новый истребитель-бомбардировщик не обладает, она устанавливается в подвесном контейнере. На сегодняшний день самолетами F-35 вооружена только одна эскадрилья, проходящая подготовку. Интересно, что Су-33, в отличие от того же F-14, создавался на основе существующего проекта «сухопутного» истребителя.

В 2010-е годы «монополия» Су-33 несколько пошатнулась.

В палубную авиацию вернулся МиГ-29К, от завершения разработки которого отказывались в 90-е годы. Зато МиГом заинтересовалась Индия, и благодаря индийским заказам конструкторам удалось не только завершить создание самолёта, но и модернизировать его. Теперь на него обратил внимание и российский флот.

Меньшие размеры и масса МиГа позволяют увеличить размеры авиагруппы. Но это не значит, что Су-33 сойдёт со сцены. Имея больший боевой радиус и более мощное вооружение, он останется в качестве ударного самолёта.

Особенности эксплуатации истребителя Су-33

Данный самолет имеет возможность взлета с палуб разной длины разбега. Стандартные авианосцы имеют три взлетные полосы, длина которых отличается: две из них имеют 105 метров, а еще одна 195 метров. Заходом самолета на посадку руководит команда специалистов на мостике корабля, она управляет траекторией и движением самолета. После того как самолет произведет касание палубы, он своим гаком цепляется за трос на палубе, который должен произвести остановку самолета. При такой посадке пилот испытывает большую перегрузку. После того как самолет коснется палубы, пилот должен включить двигатели на максимум мощности. Это делается для того, чтобы при обрыве троса аэрофинишера или незацеплении гака пилот имел возможность взлететь с палубы авианосца и произвести вторую попытку посадки.

Особенности палубного истребителя Су-33

Несмотря на то, что новая модель Су-33 и изготовлена на базе Су-27, она все же имеет множество преимуществ.

  • Во-первых, было улучшено качество работы крыльев при взлете и посадке, этого смогли достичь за счет увеличения площади крыла.
  • Для более безопасного и короткого взлета самолета было увеличено тяговооруженние машины. Усиленные стойки помогают самолету и пилоту более комфортно проходить перегрузки.
  • Новое навигационное оборудование обеспечивает безопасность и точность посадки, имеет возможность сотрудничать с оборудованием авианосца для более точного захода на посадку.
  • Складные крылья позволяют разместить большее количество истребителей на борту авианосца. А защищенные детали самолета позволят прослужить этой машине значительно дольше.
  • Взлетная масса самолета увеличена до 33 тонн, за счет этого удалось увеличить массу боевой нагрузки до 6,5 тонн. Увеличенная боевая нагрузка позволила подвесить на один самолет-истребитель Су-33 сразу 12 ракет типа «воздух – воздух» и до шести ракет модели Р-73.
  • Система дозаправки позволяет увеличить дальность полета, причем штанга дозаправки расположена перед пилотом левее кабины. Это позволяет более эффективно контролировать процесс заправки.

Описание конструкции Су-17

Истребитель-бомбардировщик Су-17 – это цельнометаллический моноплан, выполненный по классической аэродинамической схеме со средним расположением крыла. Самолет оснащен одним двигателем, имеет шасси с тремя стойками и крыло, которое может менять свою стреловидность в диапазоне от 30 до 63°. Машина пилотируется одним летчиком.

Су-17 предназначен для уничтожения наземных, воздушных и надводных целей, а также для ведения разведки.

Шасси Су-17 – трехстоечное, с одинарным баллоном на всех колесах. Для уменьшения длины пробега Су-17 оснащен тормозным парашютом.

Разные модификации истребителя-бомбардировщика отличались своим бортовым оборудованием. На Су-17МЗ (одна из самых массовых модификаций) устанавливался прицельно-навигационный комплекс КН-23, состоящий из лазерного дальномера «Клён-ПС», стрелково-бомбардировочного прицела АСП-17БЦ-8 и радиовысотомера РВ-5.

На Су-17 устанавливался турбореактивный двигатель с форсажной камерой (ТРДФ): АЛ-21Ф3 или Р-29БС-300.

Самолеты всех модификаций Су-17 вооружались двумя 30-мм пушками НР-30, которые были установлены в центроплане. Также имелось шесть пилонов для подвески ракетно-бомбового вооружения: два под крыльями, и четыре – под фюзеляжем. Модификация Су-17М4 имела десять пилонов для подвески ракет и бомб. Ее боевая нагрузка составляла 4250 кг.

Модификации Су-17 и Су-17М имели бомбоприцел ПБК-2 и стрелковый прицел АСП-5НД-7. На Су-17М2 был установлен более современный стрелковый прицел АСП-17.

Модернизация Су-33

По статистическим данным на октябрь 2010 года конструкторское бюро имени Сухого приступило к летным тестам новой модернизированной модели истребителя Су-33. К сожалению, еще нет данных о том, какие именно новшества имеет эта модель машины. Регулярно производится ремонт и модернизация палубных истребителей. За последние два года модернизацию прошли четыре машины Су-33, после чего они были отправлены в Североморск. Ремонт и усовершенствование самолетов проводится в Комсомольске, с 2002 года здесь было модернизировано 19 палубных истребителей этой модели. На сегодняшний день в армии Российской Федерации находятся на боевой службе 22 палубных истребителя данного образца.

Истребитель Су-33 был принят на вооружение летом 1998 года. Всего для ВМФ РФ было изготовлено 26 машин такого типа, но за годы эксплуатации было потеряно 4 самолета. В скором времени данные истребители будут заменены на более прогрессивные и надежные машины марки МиГ-29. В планах военного командования РФ в 2015 году Су-33 будет снят с эксплуатации.

В начале 1940 года остро встал вопрос о пополнении ВМФ такими единицами, как авианосцы. Но начать воплощать эту идею удалось только после окончания второй мировой войны. Авианосный флот решили построить на основе уже имеющегося корабля проекта 1143. В апреле 1978 года была уже готова проектная документация по созданию авианосца. Предполагалось, что на авианосец будут садиться самолеты Як-41, Су-27К, Су-25К и вертолёт Ка-27.

В апреле 1984 года ММЗ кулон начал разработку, постройку и испытание корабельного истребителя Су-27К. Он обеспечивал поддержку флота в любых погодных условиях. Он мог подниматься на 27 км, что давало возможность бороться с вертолетами противолодочной обороны, транспортниками, самолетами радио разведки; применялся самолёт для сопровождения самолетов берегового базирования. Летом 1987 первый опытный образец был готов к полетам.

После первых полетов выяснилось, что летные характеристики ухудшились, но некоторые модификация крыла и ПГО позволили добиться уменьшения скорости захода на посадку. В 1989 году был произведен первый этап испытания. Самолет обкатывали на обычной взлетно-посадочной полосе. В ноябре 1989 года впервые самолет совершил посадку на палубу.

Проекты и модификации

5.1 Проекты 70-х годов

  • Су-27К – палубный истребитель на основе Су-27, для авианосцев проекта 1160. Добавлены тормозной гак, усиленное шасси и складные консоли крыльев.
  • Су-28К – двухместный палубный штурмовик для авианосцев проекта 1160. Модифицированный Су-27К, оснащенный такой системой управления вооружением, которая дает возможность использовать такие классы средств поражения, как воздух-земля, воздух-корабль и воздух-РЛС. Является базой для самолета РЛДН и других модификаций.
  • Су-28КРЦ – палубный самолёт целеуказания и разведки для авианосцев проекта 1160. Модифицированный Су-28К.
  • Су-29К – палубный истребитель-перехватчик для авианосцев проекта 1160. Усовершенствованная система управления вооружением, дающая возможность использовать ракеты К-33 большей дальности воздух-воздух. Модифицированный Су-27К.
  • Су-27КИ — палубный истребитель, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.
  • Су-27КШ – палубный штурмовик, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.

5.2 Поздние проекты

  • Су-27К – палубный истребитель, основанный на Су-27, для авианосцев проекта 1143. 5.
  • Су-27КУ – палубный учебно-тренировочный двухместный самолёт.
  • Су-27КРЦ – палубный двухместный самолёт целеуказания и разведки.
  • Су-27КПП — палубный двухместный самолёт-постановщик помех.
  • Су-27КТЗ / Су-27КТ – палубный двухместный самолёт-топливозаправщик.
  • Су-33УБ / Су-27КУБ – палубный учебно-боевой двухместный самолёт на основе наработок по Су-27КТ и Су-27КУ. Изготовлен лётный образец в количестве одной единицы. В настоящее время проект закрыт.
  • Су-33 — обозначение истребителей Су-27К, с того времени, когда они были приняты на вооружение. Самолеты входят в состав авиационной группы тяжелого авианесущего крейсера «Адмирал Кузнецов».

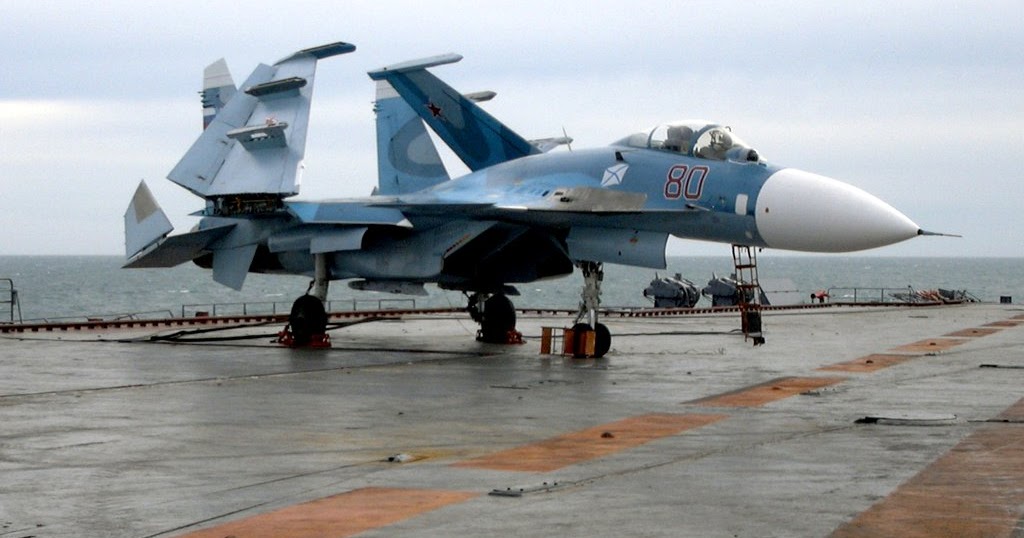

Самолет Су-33 фото

Кдекабрю 1990 года были завершены все ЛКИ испытания самолета, в ходе которых были определены основные технические, летно-тактические и боевые характеристики. В марте 1991 года начались государственные испытания, которые продлились до 1994 года. В это время уже было построено 24 серийных Су-27К. Следующей ступенькой в развитии знаменитого Су стала постройка более новой модификации самолета Су-33.

Этот самолет уже был построен по интегральной аэродинамической схеме и дополнен передним горизонтальным оперением. Оно было выполнено складным, это позволяло экономить место. Переднее оперение позволило увеличить несущие свойства планера и улучшить характеристики при больших углах атаки. Крылья трапециевидной формы, с удлинением возле фюзеляжа, плавно переходили в корпус. Для экономии места крылья сделаны складывающимися.

Самолет Су-33 внутри

Установлено два двухконтурных форсажных двигателя АЛ-31Ф. Также самолет может дозаправляться в воздухе. Если установить систему УПАЗ-1, то он сам способен заправлять в воздухе другие самолеты. Навигационная система ПНК-10 обеспечивает вычисление координат в пространстве, позволяет автоматически корректировать координаты на основе данных спутников. Бортовая РЛС позволяет предупредить о сканировании самолетом противника. В самолете используется система предупреждения об облучении СПО-15ЛМ. На крыльях используются станции активных помех.

Су-33 стал первым отечественным серийным самолетом, способным сесть на палубу авианосца. Самолет является самым мощным и дальнобойным истребителем корабельного базирования в мире.

Самолет Су-33 характеристики

Су-33УБ

Самолет типа СУ-33УБ является учебно-боевой машиной, которая оснащена реактивными двигателями. Самолет создан специально для палубного базирования на авианосцах. Данная машина относится к четвертому поколению истребителей.

Авионика

РЛС: РЛПК-27К

Антенна: — Тип: Н001К — Диаметр: 1075 мм

Зона обзора: — по высоте: ±50° — по азимуту: ±60°

Дальность обнаружения воздушной цели с ЭПР = 3 м²: — навстречу: 100 км — вдогон: 40 км

Количество одновременно сопровождаемых целей: 10

ОЭС: ОЭПС-27К

Тип: ОЛС-27К («46Ш»)

Зона обзора: — по высоте: -15°/+60° — по азимуту: ±60°

Поле обзора: 120×75°

Угол обзора: 60×10°, 20×5°, 3×3°

Дальность сопровождения теплоконтрастной воздушной цели: — навстречу: 40 км — вдогон: 100 км

Диапазон измеряемых дальностей: 6 км

Нашлемная система целеуказания:«Щель-3УМ-1»

Особенности самолета СУ-33УБ

Самой главной особенностью данного аппарата можно считать расположение пилотов. Ни одна учебная машина не имеет расположения пилотов по принципу «плечо к плечу». Но именно из-за этого размещения пилотов управление осуществляется более эффективно и синхронно, а это очень важно при посадке на палубу корабля. Новшеством можно назвать и то, что пилоты добираются до кабины через нишу переднего шасси по специальному трапу.

Если сравнивать конструкцию данного самолета с моделью Су-33, то тут тоже имеется много отличий. Во-первых, кили машины СУ-33УБ были увеличены, как и площадь крыльев, оперения машины. Крылья складывались таким образом, что они имели такую же ширину, как и оперение аппарата. Это привело к тому, что данная машина стала требовать больше места в ангаре корабля.

Особенностью является и сечение передней части корпуса, поскольку она изготовлена полностью круглой, это можно объяснить формой станции радиолокации типа «Жук». Также было изменено расположение системы «Визор», которую закрепили по осям симметрии.

История создания и испытаний истребителя Су-33УБ

Аппарат типа Су-33УБ является глубокой модификацией самолета Су-33, который использовали для авианосцев. Началом создания новой машиной можно считать 1989 год. Именно тогда конструкторское бюро Сухого приступило к проекту учебной машины, которую планировалось использовать для обучения строевых пилотов-корабельщиков. При проектировании практически сразу было решено изготовить тандемную машину. Это решение было принято за счет того, что машина с таким расположением пилотов может выполнять задания более эффективно и быстро.

Новый образец был построен на авиазаводе в Комсомольске, но окончательная компоновка систем была закончена в Москве.

Впервые самолет Су-33УБ совершил отрыв от взлетной полосы весной 1999 года на Жуковском аэродроме. Характеристики данного аппарата значительно превосходят зарубежные аналоги, например, такие самолеты, как F-14D и «Боинг» F/A-18E/F.

Основой успеха самолета Су-33УБ можно считать новый бортовой комплекс, который позволяет производить разнообразные военные операции. Кроме того, вся аппаратура создана специально для работы в морских условиях. Что касается данной модели истребителя, то она имеет отличные характеристики при посадке и взлете с наземных аэродромов с достаточно короткими взлетными полосами.

Су-33, палубный истребитель

Компания участник: Сухой, Компания , АО

Су-33. фото: https://www.uacrussia.ru/

Су-33 (Т-10К, Су-27К; по кодификации НАТО: Flanker-D) — советский/российский палубный истребитель четвёртого поколения, разработанный для ВМФ России в ОКБ Сухого под руководством Михаила Петровича Симонова.

Глубокой модификацией истребителя Су-27 стал корабельный самолет Су-27К, опытно-конструкторские работы по которому велись на МЗ им. П.О.Сухого параллельно с проектированием «сухопутного» многоцелевого истребителя Су-27М с начала 80-х гг. В это время в СССР приступили к реализации программы создания тяжелого авианесущего крейсера (ТАВКР) проекта 1143-5, призванного обеспечить противовоздушную оборону корабельных соединений ВМФ в мировом океане.

Наряду с корабельной модификацией истребителя МиГ-29, Су-27К должен был стать первым отечественным боевым самолетом, способным осуществлять взлет с палубы корабля и посадку на нее обычным способом, т.е. с разбегом и пробегом. До этого в составе ВМФ страны не было ни летательных аппаратов подобного типа, ни кораблей, способных их принимать. А на вооружении ВМС ведущих военно-морских держав мира тогда уже находилось более двух десятков авианосцев. США располагали 16 кораблями (в т.ч. шестью атомными), каждый из которых имел на борту по 70-80 летательных аппаратов — штурмовиков А-6Е и А-7Е, истребителей-штурмовиков F/A-18, истребителей F-14, противолодочных самолетов S-3 и самолетов радиолокационного дозора и наведения Е-2С, взлетавших с палубы при помощи паровых катапульт, а также вертолетов различного назначения.

Конструкция

Истребитель Су-33 создан по нормальной аэродинамической схеме с применением переднего горизонтального оперения и имеет интегральную компоновку.

Трапецевидное крыло, имеющее развитые наплывы и плавно сопрягающееся с фюзеляжем, образует единый несущий корпус.двухконтурные турбореактивные двигатели с форсажными камерами находятся в разнесенных мотогондолах, что снижает их взаимное влияние. Воздухозаборники двигателей размещены под центропланом. Переднее горизонтальное оперение установлено в наплывах крыла и увеличивает как маневренные характеристики самолёта, так и подъёмную силу планера, что очень важно для палубного истребителя.

Крыло и оперение

Крыло истребителя Су-33 выполнено трапецевидным, стреловидность по передней кромке равна 42,4°, консоли крыла набраны из профилей П44М. Площадь крыла составляет 67,84 м², размах крыла — 14,7 м (при подвесках ракет или оборудования на его законцовках — 14,948 м). Широко применена механизация крыла, она представлена флаперонами площадью 2,4 м², выполняющими функции закрылков и элеронов, двухсекционными закрылками площадью 6,6 м² и трехсекционным поворотным носком площадью 5,4 м².

Хвостовое горизонтальное оперение состоит из двух цельноповоротных дифференциально отклоняющихся консолей стабилизатора. Размах заднего горизонтального оперения составляет 9,9 м, площадь равна 12,3 м², профиль стабилизатора — С9С. Переднее горизонтальное оперение также выполнено цельноповоротным. Угол стреловидности ПГО составляет 53,5°, размах консолей составляет 6,43 м, площадь оперения равна 2,99 м². Вертикальное оперение самолёта представляет собой два трапецевидных киля с углом стреловидности по передней кромке 40° и площадью 15,1 м². Кили имеют профиль У3 и установлены без развала, каждый киль оснащен рулем направления с площадью 3,49 м².

Крыло истребителя выполнено складывающимся, что позволяет разместить большее количество самолётов на палубе и в ангарах авианосца. Заднее горизонтальное оперение изначально было выполнено нескладывающимся, ширина самолёта при этом составляла 9 м, что было на 1,2 м больше, чем у конкурента МиГ-29К. С применением складывающегося горизонтального оперения ширина самолёта уменьшилась до 7,4 м, что даже на 0,4 м меньше, чем у МиГ-29К.

Воздухозаборники и двигатели

Истребитель оснащен регулируемыми воздухозаборниками, что позволяет ему развивать скорость, более чем в 2 раза превышающую скорость звука. Воздухозаборники размещены под наплывами крыла и оснащены защитными решётками, предотвращающими попадание посторонних предметов в двигатель на взлетно-посадочных режимах. Защитные устройства представляют собой перфорированные титановые панели с большим числом отверстий диаметром 2,5 мм. Они работают в автоматическом режиме — опускаются с убиранием шасси и поднимаются с его выпуском.

Истребители Су-33 оснащаются двумя двухконтурными турбореактивными двигателями с форсажными камерами АЛ-31Ф серии 3 производства НПО «Сатурн». От базового двигателя АЛ-31Ф их отличает повышенная до 12800 кгс тяга. ФГУП ММПП «Салют», занимающееся разработкой и модернизаций авиационных двигателей, на своем официальном сайте в разделе модернизированного двигателя АЛ-31Ф-М1 использует фотографию хвостовой части Су-33, что может говорить о применении этих двигателей на данном истребителе. Двигатели АЛ-31Ф-М1 являются дальнейшим развитием двигателя АЛ-31Ф, имея при этом тягу 13500 кгс, что на 1000 кгс больше, чем у базового АЛ-31Ф и на 700 кгс больше, чем у АЛ-31Ф серии 3. Также новый двигатель обладает увеличенным межремонтным ресурсом и сниженным расходом топлива.

Особенности Су-33

При сохранении всех достоинств базового истребителя Су-27, палубный истребитель Су-33 обладает рядом особенностей, среди которых:

  • улучшение несущих свойств крыла на взлетно-посадочных режимах за счёт увеличения площади, применения механизации и ПГО
  • увеличение тяговооруженности самолёта для обеспечения безопасного короткого взлета с палубы и ухода на второй круг при посадке в случае незацепления за аэрофинишер
  • усиление стоек шасси и установка посадочного гака для обеспечения посадки с большими перегрузками и вертикальными скоростями
  • установка убираемой штанги дозаправки в воздухе, обеспечена возможность подвески УПАЗ-1К для дозаправки другого самолёта топливом, для увеличения боевого радиуса и времени патрулирования
  • применение пилотажно-навигационного оборудования для захода на посадку на палубу авианосца
  • обеспечение взаимодействия с корабельными радиоэлектронными системами
  • увеличение числа одновременно подвешиваемых УРВВ для повышения боевого потенциала самолёта в одном боевом вылете
  • складывание консолей крыла и горизонтального оперения с целью снизить габариты самолёта и увеличить их общее число в ангарах и на палубе авианосца
  • применение защиты от коррозии конструкции и систем самолёта для обеспечения длительного срока эксплуатации в условиях морского климата
  • возможность эффективной работы по надводным целям

В ходе рабочего проектирования конструкция Су-27 потерпела ряд значительных изменений, наиболее значимым стало применение переднего горизонтального оперения, что было вызвано необходимостью обеспечения продольной статической неустойчивости самолёта, который с ростом массы БРЛС почти на 200 кг и смещением центра масс мог стать статически устойчивым.

В результате испытаний Т-10-24 с передним горизонтальным оперением выяснилось, что с его применением значительно растет подъёмная сила планера, после чего было решено использовать ПГО как неотъемлемый элемент конструкции всех будущих модификаций истребителя Су-27.

Технические характеристики

Экипаж:1
Длина:21,185 м
Размах крыла:14,7 м
Размах заднего ГО:9,9 м
Высота:5,72 м
Площадь крыла:67,84 м²
Профиль крыла:П44М
Коэффициент удлинения крыла:3,48
Коэффициент сужения крыла:3,76
Угол стреловидности по передней кромке:42,5°
База шасси:5,87 м
Максимальная скорость:2300 км/ч
Посадочная скорость:235—250 км/ч
Продолжительность патрулирования на удалении 250 км:2 ч
Практический потолок:17000 м
Длина разбега:105 м
