Ту 22м3 боевое применение: Оружие для Ту-22М3. Вчера, сегодня и завтра

0

Оружие для Ту-22М3. Вчера, сегодня и завтра

В составе российской дальней авиации служит несколько десятков бомбардировщиков-ракетоносцев Ту-22М3. Эти самолеты способны нести различное ракетное и бомбовое вооружение, пригодное для поражения широкого круга целей. Несмотря на солидный возраст, бомбардировщики сохраняют весьма высокий боевой потенциал, а реализуемая в настоящее время программа модернизации расширяет их возможности. Кроме прочего, текущий проект обновления техники позволяет расширить номенклатуру вооружений.
Несколько лет назад российская авиационная промышленность начала реализацию проекта Ту-22М3М. Он предусматривает проведение капитального ремонта техники с одновременной установкой ряда новых систем и приборов. Согласно данным прошлых лет, по результатам этой программы воздушно-космические силы до 2020 года получат три десятка обновленных самолетов. Вместе с рядом прочих бортовых систем замене подлежат приборы для управления вооружением, что понятным образом сказывается на боевых возможностях техники. Рассмотрим современную номенклатуру боеприпасов для Ту-22М3 / М3М.

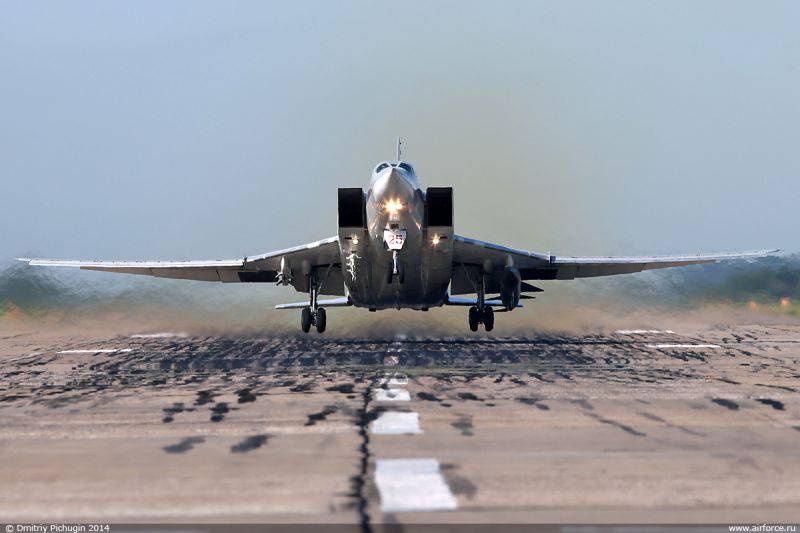

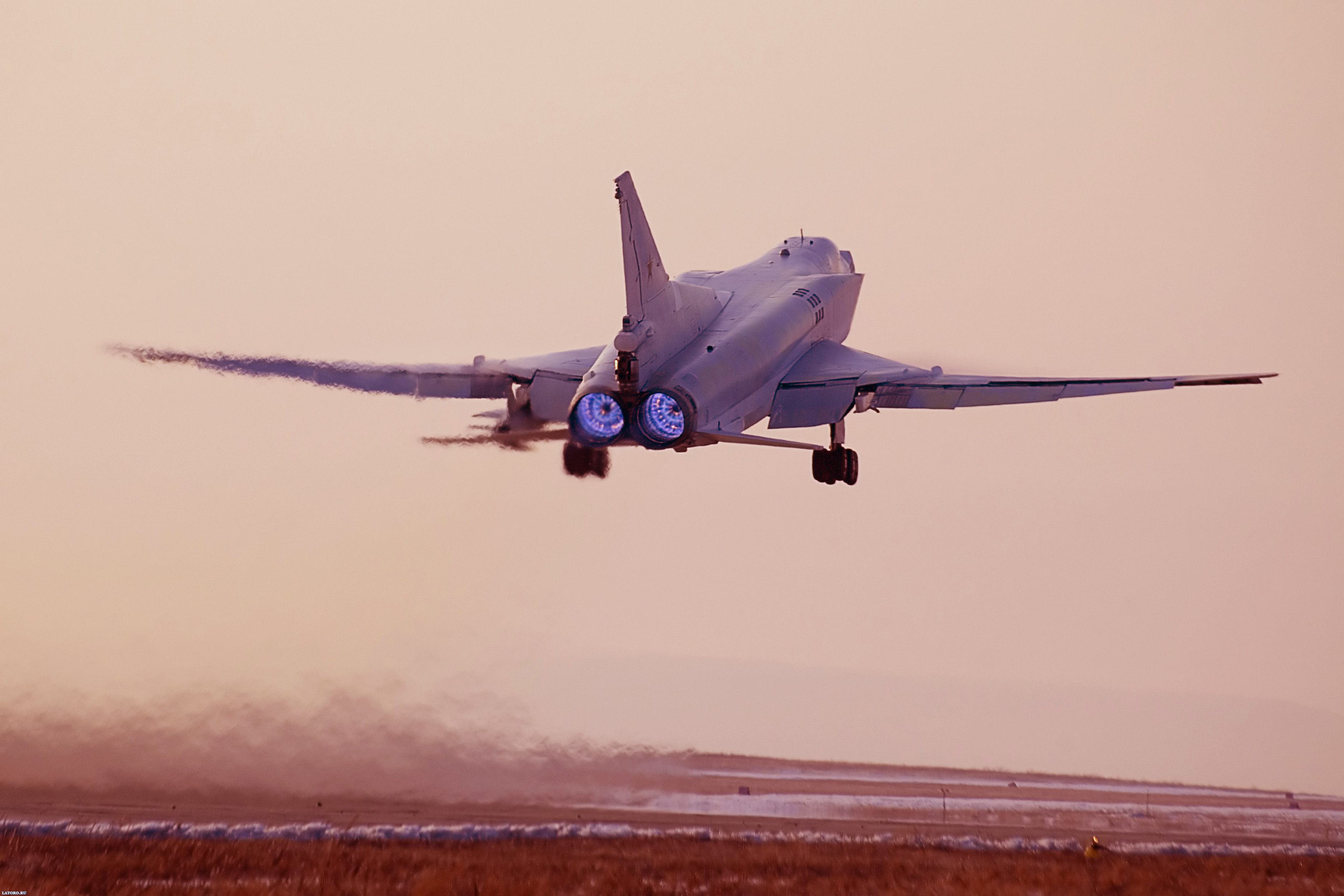

Ту-22М3 на взлете. Фото ПАО «Туполев» / tupolev.ru

Свободнопадающие бомбы

Ту-22М3 с самого начала имел возможность несения и применения свободнопадающих авиационных бомб разного калибра. Внутри грузоотсека и на паре внешних держателей типа МБД3-У-9М самолет может нести до 24 т авиабомб. Максимальное количество бомб зависит от их типа и, соответственно, габаритов. Так, в случае с ФАБ-250 на внутренней и внешней подвеске самолета помещается 69 бомб; ФАБ-1500 перевозятся только в количестве 8 единиц. Максимальный калибр бомбы внутри грузоотсека – 9000 кг. При эксплуатации в авиации ВМФ те же держатели могут использоваться вместе с морскими минами разных типов.

Текущий проект модернизации Ту-22М3 предусматривает замену приборов прицельно-навигационного комплекса. Согласно новому проекту, самолеты получают аппаратуру типа СВП-24-22 «Гефест». В составе этого комплекта имеются различные приборы для сбора и обработки данных, применение которых позволяет повысить эффективность удара свободнопадающими бомбами втрое. Новая аппаратура увеличивает дальность обнаружения цели и облегчает ее обнаружение. Также она обеспечивает правильный выход на цель со своевременным сбросом бомб. Согласно открытым данным, применение «Гефеста» позволяет свободнопадающим бомбам показывать характеристики на уровне корректируемых.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Грузоотсек самолета со свободнопадающими бомбами. Фото Oruzhie.info

Впервые Ту-22М3 применили свободнопадающие бомбы в середине восьмидесятых годов в Афганистане. В дальнейшем такая боевая нагрузка использовалась во время войн в Чечне и Южной Осетии. Осенью 2015 года Ту-22М3 были привлечены к уничтожению объектов террористов в Сирии. Там же впервые в условиях реальной операции были использованы комплексы СВП-24-22, что позволило улучшить результаты бомбометания.

Противокорабельные ракеты

Самолеты линейки Ту-22М, в том числе «М3» изначально разрабатывались с учетом использования противокорабельной крылатой ракеты Х-22. Ту-22М3 может нести до трех таких ракет. При этом одна в полуутопленном положении помещается в грузоотсеке, а две другие подвешиваются под крылом. Бомбардировщик может нести и применять ракеты Х-22 всех существующих модификаций, имеющих разный состав собственного оборудования и отличающиеся возможности.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Ту-22М3 сбрасывает бомбы на цель в Сирии. Фото Минобороны РФ

Ракеты Х-22 всех модификаций имеют веретенообразный корпус, треугольное среднерасположенное крыло и хвостовое оперение со стабилизатором и складным килем. Изделие оснащается жидкостным ракетным двигателем, обеспечивающим разгон до скоростей порядка М=3,5-4,5. Максимальная дальность полета задана на уровне 300 км. Для ракет Х-22 были разработаны фугасно-кумулятивная боевая часть массой 1 т и специальный боезаряд мощностью до 1 Мт. Длина ракеты – около 11,6 м, размах крыла – 3 м. Стартовая масса – менее 5,8 т.

В рамках общего семейства были созданы несколько вариантов ракеты с отличающимися системами самонаведения. Прежде всего, использовались радиолокационные ГСН активного и пассивного типа. Также имелись модификации с наведением на источник радиосигнала или с управлением инерциальной навигационной системой. По мере развития исходного проекта наращивались скорость и дальность полета, а также менялись варианты боевой части.

Официально ракеты Х-22 разных модификаций до сих пор состоят на вооружении, но их потенциал к настоящему времени резко сократился. Главной проблемой такого оружия считается его низкая стойкость к средствам радиоэлектронной борьбы. Так, головки самонаведения старых ракет работают только на одной частоте, что облегчает их подавление. Впрочем, несколько месяцев назад стало известно, что некоторое количество Х-22 пройдет модернизацию и вернется в строй. Запланированное обновление предусматривает установку новой аппаратуры, отвечающей современным требованиям.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Ракета Х-22 под грузоотсеком бомбардировщика, 1984 г. Фото Wikimedia Commons

Понимая проблемы имеющейся Х-22, советские военные еще в конце восьмидесятых годов заказали разработку ее улучшенной версии. Испытания глубоко модернизированной ракеты начались в 1998 году, а на вооружение она поступила только в 2016-м. Этот вариант оружия для Ту-22М3 известен под названием Х-32.

Новая ракета Х-32 сохранила только планер и некоторые другие устройства базового изделия, тогда как другие были разработаны заново. В этом проекте используется более мощный двигатель, соединенный с топливными баками большей емкости. Были уменьшены габариты и масса боевой части. При этом кардинальной переработке подверглась бортовая электроника. Теперь используется головка самонаведения, включающая инерциальные навигационные приборы и собственный помехозащищенный радиолокатор. Старый автопилот заменили системой автоматического управления.

По известным данным, противокорабельная ракета Х-32 имеет примерно такие же тактико-технические характеристики, что и предыдущая Х-22. Однако применение новой силовой установки и переработанных систем наведения дает значительные преимущества разного рода. В частности, есть основания полагать, что Х-32 не только оказывается защищена от средств РЭБ противника, но и способна атаковать цель, используя профили полета, затрудняющие ее перехват.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Х-22 под самолетом, вид с другого ракурса. Фото Wikimedia Commons

Насколько известно, бомбардировщики Ту-22М3 ни разу не применяли противокорабельные ракеты Х-22 и Х-32 против реальных целей. Такое оружие использовалось только на испытаниях и в ходе учений. По всей видимости, устаревшей Х-22 уже никогда не придется атаковать реальные корабли противника, тогда как современная Х-32 все еще может найти свое место в боевых действиях.

Аэробаллистическая ракета «воздух-поверхность»

В течение некоторого времени бомбардировщики-ракетоносцы Ту-22М3 имели управляемые ракеты для атаки наземных целей с заранее известными координатами. Для решения таких задач предлагалось использовать баллистические ракеты воздушного базирования семейства Х-15. Однако несколько лет назад такие ракеты были сняты с вооружения, в результате чего Ту-22М3 потеряли часть своего боевого потенциала.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Вариант комбинированной боевой нагрузки, включающий ракеты Х-22 и бомбы. Фото Aviation.ru

Аэробаллистические ракеты Х-15 отличались от противокорабельных Х-22 меньшими габаритами, что положительным образом сказалось на боевых возможностях их носителей. Один Ту-22М3 мог нести шесть таких ракет на барабанной пусковой установке МКУ-6-1 внутри фюзеляжа, а также четыре изделия на установке ПУ-1 под крылом. Для управления таким ракетным вооружением использовались соответствующие приборы из состава прицельно-навигационного комплекса.

Ракеты Х-15 имели цилиндрический корпус с оживальным головным обтекателем и хвостовым оперением, включающим три плоскости. Хвостовая часть корпуса отдавалась под двухкамерный твердотопливный двигатель. Передние отсеки вмещали боевую часть и приборы управления, зависевшие от модификации ракеты. Все версии изделия имели длину 4,78 м при диаметре 455 мм и размахе оперения 920 мм. Стартовая масса – чуть менее 1200 кг, из которых 150 кг приходилось на боевую часть. Дальность стрельбы ограничивалась 30 км. Высота баллистической траектории могла достигать 40 км.

Семейство ракет Х-15 состояло из трех изделий с разными возможностями. Базовая Х-15 имела только инерциальную систему управления и несла специальную боевую часть мощностью 300 кт. Ракета Х-15П получила осколочно-фугасную боевую часть и пассивную радиолокационную систему наведения. Последняя должна была обеспечивать коррекцию траектории на нисходящем участке. Ракета «П» предназначалась для уничтожения радиолокационных систем противника. Корабли предлагалось атаковать с применением ракеты Х-15С, оснащенной кумулятивно-фугасной боевой частью. Такое оружие оснащалось активной радиолокационной ГСН, а также отличалось уменьшенной дальностью полета – не более 150 км.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Ту-22М3М с ракетами Х-32. Фото Airwar.ru

Ракеты Х-15 были приняты на вооружение в 1980 году и в течение нескольких десятилетий оставались в строю. Сравнительно недавно от них отказались в связи с моральным и физическим устареванием. Номенклатура совместимых боеприпасов для Ту-22М3 сократилась. Вместе с этим бомбардировщики потеряли часть своих боевых возможностей.

Гиперзвуковой «Кинжал»

В начале марта стало известно о существовании нового отечественного авиационного средства поражения – гиперзвуковой аэробаллистической ракеты «Кинжал». Тогда же были показаны кадры с летных испытаний перспективного оружия. Согласно опубликованным данным, первым носителем новой ракеты должен был стать специально доработанный перехватчик МиГ-31. Через несколько месяцев стало известно, что носителем «Кинжала» в ближайшем будущем станет и Ту-22М3.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Ракета Х-15 в музее. Фото Rbase.new-factoria.ru

В самом начале июля отечественные средства массовой информации, ссылаясь на неназванные источники в оборонной промышленности, рассказали о скором начале новых испытаний ракеты Х-47М2 «Кинжал». Целью этих проверок станет отработка применения нового оружия дальним бомбардировщиком Ту-22М3. Сообщалось, что такой самолет способен нести сразу несколько ракет нового типа. Впрочем, какие-либо иные подробности многообещающего проекта на тот момент не приводились.

Вскоре появились новые данные, раскрывающие тактико-технические характеристики оружия. Неназванный представитель промышленности рассказал российской прессе о боевом радиусе новых комплексов. По его словам, дальность применения ракеты «Кинжал» с истребителем МиГ-31 достигает 2 тыс. км, а с бомбардировщиком Ту-22М3 – 3 тыс. км. При этом было указано, что в указанные числа входят как дальность полета самой ракеты, так и боевой радиус носителя.

Согласно доступным данным, изделие Х-47М2 представляет собой аэробаллистическую ракету, предназначенную для поражения сухопутных и надводных объектов. В некоторых источниках упоминается, что это изделие могло быть создано на базе одной из ракет оперативно-тактического комплекса «Искандер». Важнейшими особенностями «Кинжала» являются профиль полета и развиваемая скорость. За счет разгона после старта ракета должна выходить на баллистическую траекторию. Максимальная скорость полета может составлять 10-12 тыс. км/ч. Такие характеристики делают крайне сложным или даже невозможным своевременное обнаружение и поражение ракеты средствами ПВО.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Барабанная установка с ракетами Х-15. Фото Rbase.new-factoria.ru

По официальным данным, еще в прошлом году ракета «Кинжал» с носителем в виде МиГ-31 поступила на опытное дежурство в частях Южного военного округа. Вариант ракетного комплекса на основе бомбардировщика Ту-22М3 пока не выходил на испытания, но его проверки должны состояться в самое ближайшее время. По их результатам, в распоряжении воздушно-космических сил может появиться уникальный инструмент для нанесения ударов.

Вчера, сегодня и завтра

Строительство бомбардировщиков-ракетоносцев Ту-22М3 стартовало в конце семидесятых годов, и за несколько лет эти машины заняли важнейшее место в структуре советской дальней авиации. С самого начала они имели возможность атаки разнообразных наземных и надводных целей, для чего могли применять ракетное и бомбовое вооружение разных типов. В целом, такое положение вещей сохраняется до сих пор, однако за прошедшие десятилетия произошли заметные и существенные изменения.

Оружие для Ту-22М3. Вчера, сегодня и завтра
Ракета Х-47М2 «Кинжал» на самолете МиГ-31. Фото Kremlin.ru

В первые годы службы бомбардировщики могли уничтожать наземные объекты при помощи ракет Х-15 и бомб различных типов. Для атаки кораблей у них были ракеты Х-22. В дальнейшем Х-22 морально устарели на фоне развития средств РЭБ, а Х-15 вовсе были сняты с вооружения. Применение свободнопадающих бомб, в свою очередь, имело ограниченную результативность. Подобная ситуация сохранялась в течение нескольких лет, но затем начала меняться.

Ту-22М3 в новейшей версии «М3М» сохраняет способность применения свободнопадающих бомб, но новая аппаратура в разы повышает точность таких ударов. Устаревшая ракета Х-22 заменяется современной Х-32 с улучшенной бортовой аппаратурой. Самолет восстановил свой потенциал, причем часть его новых возможностей уже была проверена не только на полигоне, но и в условиях реального конфликта. В обозримом будущем номенклатура вооружений пополнится новейшей аэробаллистической ракетой Х-47М2, которая может считаться современной заменой для снятой с вооружения Х-15. Это оружие снова позволит Ту-22М3 атаковать наземные объекты при помощи управляемых ракет.

Таким образом, в течение нескольких следующих лет модернизированный самолет Ту-22М3М вновь станет универсальным средством для ударов по разным целям на удалении в тысячи километров. К сожалению, новую модернизацию пройдет далеко не весь парк имеющихся Ту-22М3, но и три десятка обновленных машин смогут внести существенный вклад в обороноспособность страны. Малое количество носителей в таком случае будет компенсироваться высокой эффективностью оружия, способного решать широкий круг боевых задач.

По материалам сайтов:
http://airwar.ru/
http://rbase.new-factoria.ru/
http://testpilot.ru/
http://tupolev.ru/
http://mil.ru/
http://kremlin.ru/
http://tass.ru/
http://vz.ru/

Ту-22М3: пора на пенсию?


Сам смысл военной авиации лежал в создании бомбардировщиков. Именно атака объектов и группировок войск с воздуха являлась главной целью. Уже потом конструкторы задумались о создании истребителей для завоевания господства в воздухе. До появления бомбардировщиков это господство было никому не нужно.

Да и сейчас бомбардировщики можно отнести к основной боевой единице ВВС. Правда, теперь они стали сложнее и умнее. Точнее, это уже не «Илья Муромец».

Ту-22М3: пора на пенсию?

Бомбардировщик Илья Муромец

Теперь это истребители-бомбардировщики. Они могут эффективно поражать как наземные цели, так и постоять за себя. Снижение количества классических перехватчиков, или истребителей, началось активно с уходом со сцены СССР. Теперь в небе нет серьезных бойцов, поэтому современные машины стараются делать более универсальными. Например, F/A-18SH, F-16, F-35, F-15SE — все истребители-бомбардировщики. По своей сути, если грубо обобщать, то схожи они с Су-34, Миг-35.

Остался и отдельный класс более классических бомберов. Такие, как B-2, B-52, Ту-95, Ту-22М3, Ту-160 и т.д. Их основной недостаток заключается в том, что они не могут постоять за себя в воздушном бою, но есть и свои плюсы.

Однако из общего ряда все же необходимо выделить именно Ту-22М3. Он является дальним бомбардировщиком, а не стратегическим. Дальняя авиация — вообще, вещь особенная для нашей истории. В то время как Запад с течением времени и развитием технологий ушел к стратегам, мы продолжали совершенствовать дальние бомбардировщики параллельно со стратегическими. Сейчас дальняя авиация есть только у двух стран — это Китай с копией нашего Ту-16 и, естественно, ВКС РФ с Ту-22М3.

Ту-22М3: пора на пенсию?

Китайская копия Ту-16 (Xian H-6)

Так зачем нам нужна дальняя авиация, когда весь запад от нее отказался? Во времена Союза это была безусловно грозная сила. И с появлением Ту-22 она только увеличилась. Первые Ту-22 и современные Ту-22М3 являются совершенно разными машинами (хоть и со схожими индексами). Опустим этапы развития Ту-22 и перейдем сразу к Ту-22М3.

Первый полет Ту-22М3 состоялся в 1977 г. Серийное производство началось в 1978, и продолжалось до 1993 года. По своим задачам это был даже не бомбардировщик, он, скорее, ракетоносец. Главной его задачей была «доставка» ракет Х-22. В стандартной загрузке Ту-22М3 должен был нести две ракеты под крылом с каждой стороны, но также мог взять и еще одну под фюзеляж.

Ту-22М3: пора на пенсию?

Крепление ракет Х-22 под фюзеляжем Ту-22М3

Х-22 были различных модификаций: с активной головкой самонаведения (противокорабельная), с пассивной головкой (противорадарная модификация) и с наведением по ИНС (прародитель современных Калибров и Томагавков). Особенностью этих ракет была огромная для того времени дальность — 400 км, а по некоторым данным, до 600 км! Естественно, для их наведения требовалась серьезная разведка и внешнее ЦУ, с чем в Союзе проблем тоже не было (например Ту-95РЦ)! Еще одним огромным преимуществом Х-22 являлась сверхзвуковая скорость полета. Для ПВО того времени она оставалась весьма крепким орешком.

Первые недостатки Х-22 начали проявляться уже в 80-х. При всей уникальности этой ракеты ее разработка стартовала в 1958г, и создание ПКР с АРЛГСН для того времени являлось задачей весьма нетривиальной. Даже сейчас во многих ракетах (справедливости ради — не ПКР, а, скорее, ЗУР) применение АРЛГСН не всегда имеет место быть ввиду сложности реализации и повышения массы. Поэтому в 80-х уже появились вопросы по поводу помехозащищенности Х-22. Но, это отнюдь не должно было поставить крест на ее применении. В качестве примера можно вспомнить Фоклендскую войну. Аргентина забросала неразорвавшейся «чугуниной» хваленый флот Ее Величества. Будь у них пару эскадрилий Ту-22М3 с Х-22, Фокленды имели бы другого хозяина, а Лондон стал районом Аргентины.

Однако в реальных боевых действиях Ту-22М3 с ракетой Х-22 особо не отметился. Дорогой уникальный ракетоносец в основном выполнял функции простого бомбовоза. Способность нести ФАБ скорее являлась приятным преимуществом, нежели основной задачей. Часто Ту-22М3 применяли в Афганистане, в местах, где фронтовым бомбардировщикам было тяжело дотянуться. Особенно следует отметить, когда Ту-22М3 «ровнял с землей» горы Афгана при выводе советских войск, прикрывая наши караваны. И все это время сложнейшую и интеллектуальную машину применяли в качестве развоза «чугунины».

Следует также упомянуть о применении Ту-22М3 в Чечне, особо интересно, что он сбрасывал осветительные бомбы. Ну и, конечно, апогей — это применение Ту-22М3 в Грузии, что закончилось весьма печально.

Теперь поговорим: нужен ли нам сейчас Ту-22М3? Нужен ли он был в девяностых и сейчас, в двадцать первом веке? Определенно, для продолжения его жизненного цикла необходима модернизация. Она должна была заключаться в появлении новой ракеты Х-32. Но так ли она уникальна и нова? Х-32 — это не что иное, как развитие Х-22 при сохранении всей ее архаичности и недостатках для современного времени. Меньшее из зол — это помехозащищенность. Возможно, на Х-32 планировалось применение достаточно современной АРЛГСН, например, от ракеты Х-35. Но там по-прежнему остается ЖРД. А это, пожалуй, самое глупое решение для современной ракеты. Сложность эксплуатации ЖРД заключается в высокой токсичности компонентов, опасности возгорания при соприкосновении с окислителем, необходимости постоянного и квалифицированного обслуживания. По затратам это не идет ни в какие сравнения не только с твердотопливным двигателем, но и с малогабаритным ТРД. ЖРД на ПКР можно встретить разве, что у Китая (но они и летают на Ту-16), которые они постепенно снимают с дежурства (подробнее о ПКР Китая тут: Часть 1-я, Часть 2-я), и, может, у Северной Кореи. Весь современный мир давно отказался от таких двигателей.

Ту-22М3: пора на пенсию?

Ракета Х-35

Другой проблемой Х-32 является профиль полета. Для достижения заявленных характеристик по дальности ей необходимо идти на огромной высоте в разреженных слоях атмосферы. Даже псевдокомбинированный профиль полета является все равно чрезмерно высоким, так как ракеты атакуют корабль пикированием. А высотный полет является для современных систем ПВО подарком на «блюдечке с голубой каемочкой». К тому же эта почти шеститонная туша, несущаяся на фоне космоса, будет менее опасной, чем катер с РПГ-7 для современного эсминца или фрегата.

Ту-22М3: пора на пенсию?

Профиль полета ракет Х-22/32

В качестве развития Ту-22М3 был осуществлен вариант с размещением на нем аэробаллистических ракет Х-15, которые обладают уже современным твердотопливным двигателем. К тому же их можно разместить во внутренних отсеках Ту-22М3. Казалось бы, достаточно современное решение, но обратимся к мировому опыту. Ее аналогом является AGM-69A SRAM, разрабатывавшаяся в 60-х годах в США. А для ее замены разработали AGM-131 SRAM II в конце 80-х. Однако эта ракета не пошла в серию. Одна из причин — окончание холодной войны. Но есть и еще одна причина — это развитие систем ПВО. Как AGM-131, так и Х-15 обладают баллистической траекторией полета, что является неплохим подарком для современных радаров.

Ту-22М3: пора на пенсию?

Размещение ракет Х-15 в бомбоотсеке Ту-22М3

Ту-22М3: пора на пенсию?

Прототип ракеты AGM-131a SRAM II

Стоит рассмотреть и вариант оснащения Ту-22М3 современными крылатыми ракетами Х-101/102, которые полностью подходят по массогабаритным характеристикам к «Тушке». Однако встает один нюанс — дальность полета Ту-22М3 существенно меньше, чем у стратегического Ту-160. Ракеты, в отличие от «Белого лебедя», будут на внешней подвеске, и поэтому также внесут вклад в снижении радиуса действия. А штанги дозаправки на Ту-22М3 нет. Однако даже его оснащение штангой дозаправки не спасет принципиально ситуацию. Причина в том, что он является двухдвигательным, а это сильно влияет на безопасность полета над океаном. По аналогии, в гражданской авиации есть понятие ETOPS, которое определяет, на какое расстояние максимально может удаляться самолет от ближайшего аэродрома (параметр дается в минутах полета). Только современные самолеты с современными двигателями смогли дотянуть до более-менее значимых значений по ETOPS (помимо прочего, это требует и высокой квалификации обслуживающего персонала). В военной авиации такого понятия нет, но вполне понятно, что старый самолет с не самыми современными двигателями не сможет обеспечить требуемой безопасности. Конечно, выполнение боевой задачи может быть важнее жизни, но теория японских камикадзе очень далека от идеальности! По Х-101/102 нельзя не отметить и более щепетильный момент. При их размещении на Ту-22М3 он автоматически попадает под договор СНВ. И при переходе «Тушек» в разряд носителей ядерных ракет количество реальных боеголовок потребуется уменьшить (следует из договора СНВ).

Ту-22М3: пора на пенсию?

Ракета Х-101/102

Так что же можно сделать для продления жизненного цикла Ту-22М3? Его нужно было адаптировать под современные типы ракет, коих у нас предостаточно. Например, он мог стать носителем П-700. С учетом ее веса, который примерно в два раза меньше, чем у Х-22. Можно предположить возможность размещения на подкрылевой подвеске по две ракеты с каждой стороны, и минимум одну под фюзеляжем. Но П-700 тоже не идеальный вариант. Лучше поставить «Калибр» ЗМ-54 с маловысотным профилем полета и сверхзвуковой боевой частью. По аналогии с 3М-14, у неэкспортного варианта потенциал по дальности может быть как минимум не хуже Х-22 (естественно при внешнем ЦУ).

Ту-22М3: пора на пенсию?

Ракета 3М-54 «Калибр»

Но все это для Ту-22М3 являлось бы пустой тратой бюджетных средств ввиду неэффективности самого самолета в современных условиях. Оправдать такую модернизацию можно было бы, если Ту-22М3 еще выпускался, но для современной России это не только невозможно, но и совершенно не нужно. Модернизация оставшегося парка тоже весьма спорный вопрос. Для начала, по данным из открытых источников, в летном состоянии находятся порядка 40 «Тушек». Все остальные списываются ввиду выхода ресурса. При их производстве еще никто не задумывался о величине ЭПР. Огромная машина прекрасно видна на радарах. Блоки маловысотного полета со всех Ту-22М3 сняты. Комплекс РЭБ Ту-22М3 имел много проблем при доводке, поэтому групповые вылеты должны были прикрывать самолеты РЭБ Ту-16П, которых уже давно нет в строю. Версия полноценного самолета РЭБ на базе Ту-22М3 не была сделана.

Помимо этого, каждый вылет Ту-22М3, должны сопровождать самолеты прикрытия, так как «Тушка» постоять за себя не может. Примером может стать компания в Сирии, где Туполей прикрывали Су-30СМ. В этой связи встает вопрос о единственном преимуществе Ту-22М3 — его дальности полета. Если его в любом случае должны прикрывать самолеты сопровождения, у которых дальность полета меньше. Т.е. либо самолеты сопровождения должен встречать дозаправщик, либо они должны базироваться ближе к цели, чем аэродром вылета «Тушки» (что и было в Сирии). Тогда в чем преимущество дальности?

Помимо этого, нести тяжелые противокорабельные ракеты может теперь не только Ту-22М3. Фронтовая авиация не стоит на месте, и со времен Афгана ушла далеко вперед. К примеру, Су-30СМ прекрасно справляется с доставкой П-700. Теоретически Су-34, ну, или Су-35С, смогут нести две-три ракеты 3М-54. Останется вопрос по дальности. Перегонная дальность «Тушки» составляет порядка 7000 км, дальность Су-34 с одним ПТБ примерно 4500 км. Разница конечно есть, но самое то главное, что Су-34 может сам за себя постоять. Или на его месте может оказаться, к примеру, Су-35С с дальностью в 4000 км с одним ПТБ, который уж наверняка за себя постоит. При этом на Су-35 можно повесить, помимо двух ПКР «Калибр», еще пару РВВ-СД и две РВВ-МД, вдобавок еще и контейнеры РЭБ «Хабина». Посчитать дальность со всеми обвесами невозможно, да и никто не даст таких данных. Но не стоит забывать, что и дальность Ту-22М3 сильно упадет, так как ракеты тоже будут на внешней подвеске, а НК-25 ввиду почтенного возраста имеет не дюжий аппетит!

Куда в итоге пошла модернизация Ту-22М3? Установка комплекса «Гефест» (СВП-24-22) для навигации и формирования режимов прицеливания. Помогла точнее кидать ФАБы в Сирии. И снова дорогой и сложный ракетоносец выступал в роли доставки «чугунных» болванок на головы террористов. Не такую судьбу готовили для него создатели. Летный час машины такого класса стоит бешеных денег, он гораздо дороже в эксплуатации, чем Су-34. Время работы инженерного состава гораздо больше, на час полета, чем у фронтовых бомбардировщиков. Как минимум, экипаж на два человека больше.

Ту-22М3: пора на пенсию?

Мониторы СВП-24-22 в кабине Ту-22М3

Помимо этого, он обладает весьма спорными для современного времени двигателями. НК-25 создан на основе старенького НК-144. Но НК-25 является еще и трехвальным двигателем. На такое усложнение конструкции, пошли ввиду отсутствия, на то время, более оптимальных технологий для повышения мощности. Диагностика трехвальных двигателей является весьма не тривиальной задачей, из-за сложности доступа ко многим узлам, а особенно опорам. При этом из открытых источников, НК-25 имеет весьма скромный ресурс — порядка 1500ч. Для сравнения, Двигатель F-135 при весе на тонну меньше выдает почти сопоставимую тягу на бесфорсажном режиме (увеличить форсаж гораздо проще, чем бесфорсажный режим, поэтому его не берем в расчет), имеет в разы более простую конструкцию турбины и является двухвальным.

Все это напрямую сказывается на стоимости обслуживания «Тушки».

Ту-22М3: пора на пенсию?

Разрез турбины двигателя НК-25

Так куда можно было перенаправить деньги, улетающие на обслуживание парка Ту-22М3? Например, на закупку Су-34, доведения их БРЭО до возможности применения ПКР «Калибр». Такой вариант, при куче плюсов имеет только недостаток в качестве дальности, о котором уже говорили выше. А кто может гораздо «дешевле» сыпать ФАБы, чем ракетоносец Ту-22М3? Ну, например, Ил-112, или МТС (работы по нему приостановлены, но это другая история), по крайней мере, это будет куда дешевле с сопоставимой эффективностью (подробнее о применении транспортников в качестве бомбардировщиков Бомбардировщики Антонова). Достаточно поставить НКПБ-6, ну, или контейнер ЦУ (чем черт не шутит!) При этом они еще и как воздух нужны нашей военно-транспортной авиации.

Ту-22М3: пора на пенсию?

Военно-транспортный самолет Ил-112

Ту-22М3: пора на пенсию?

Прицел НКПБ-6 от военно-транспортного самолета Ан-26

А нужна ли вообще современная дальняя авиация России? Ключевое тут именно «современная», а не Ту-22М3. Конечно, нужна, вот только с совершенно другим самолетом. Пусть не будет для читателей серьезным шоком, но прототипом должен послужить американский экспериментальный YF-23. Именно он, но в масштабе. Конструкция килей позволяет выходить на сверхзвуковой полет, при сохранении малой заметности для радаров. Эдакий компромисс между летающим крылом и сверхзвуком. Между движками нужно увеличить расстояние, для длинного отсека вооружения, в который смогли бы поместить две ракеты «Калибр» или П-700. Дополнительно пару боковых отсеков под РВВ-СД и РВВ-МД, БРЛС АФАР «Белка», встроенный контейнер ЦУ («аля» EOTS JSF). И движки даже почти есть — Р79В-300, форсажную тягу которых планировалось довести до 20 тонн. Но это все мечты, это все в другой раз и в другой стране.

Автор выражает благодарность Сергею Ивановичу (ССИ) и Сергею Линнику (Bongo) за консультации.

Ту-22М3: пора на пенсию?
Ту-22М3: пора на пенсию?,

По материалам:
http://www.airwar.ru/
http://aviation.gb7.ru/
http://rbase.new-factoria.ru/
http://militaryrussia.ru/

символ холодной войны и реальная угроза для НАТО

21 июня 1958 года в небо поднялся первый прототип советского тяжелого дальнего сверхзвукового бомбардировщика Ту-22 (на тот момент просто машины проекта 105). Этот самолет является одним из символов холодной войны, он стал серьезным аргументом в противостоянии с НАТО и настоящей угрозой для войск Североатлантического альянса. Серийное производство бомбардировщика продолжалось в СССР до декабря 1969 года, за это время было собрано 311 самолетов данного типа в различных модификациях. На вооружении ВВС России самолет находился вплоть до 1994 года.
Туполевский бомбардировщик Ту-22 стал ответом на быстро меняющуюся природу воздушной войны в середине 1950-х годов и рассматривался как сверхзвуковая замена бомбардировщику Ту-16, точно так же как американский бомбардировщик B-58 Hastler предназначался для замены дозвукового самолета B-47 Stratojet. На ранней стадии работ по проекту ОКБ-156 Туполева изучало требования не на конкретный самолет, а на целый ряд достаточно больших сверхзвуковых самолетов, которые могли бы выполнять роли тактического ударного самолета, среднего и тяжелого бомбардировщика, перехватчика дальнего радиуса действия. Данные направления начали сходиться в одно в 1954 году. А проект создания нового сверхзвукового самолета получил правительственное одобрение 10 августа 1954 года.

Работы непосредственно над самолетом Ту-22 (проект «105») в конструкторском бюро Туполева начали 15 августа 1955 года, главным конструктором выступал Д. Макаров. Уже к августу 1957 года первый прототип планера был готов. К лету 1958 года на прототип бомбардировщика были смонтированы двигатели, был дан старт статическим испытаниям самолета. 21 июня 1958 года прототип впервые поднялся в небо, в этот день самолетом управлял экипаж летчика-испытателя Юрия Алашеева. С 1957 года в ОКБ параллельно велась работа по второму прототипу – проект «105А». Данный самолет предполагал серьезные изменения в плане аэродинамики (в проектировании использовали «правило площадей»). В дальнейшем именно второй прототип превратился в серийный дальний сверхзвуковой бомбардировщик Ту-22.

Ту-22


На новый самолет в Советском Союзе возлагали очень большие надежды, поэтому еще до первого полета было принято решение о запуске бомбардировщика в серийное производство под обозначением Ту-22, собирать машину планировалось на Казанском авиазаводе. Из-за затянувшихся и очень сложных испытаний, в ходе которых разбивались самолеты и гибли летчики, сложилась довольно своеобразная ситуация. Самолет уже серийно выпускался в Казани и даже поступал в воинские части (с 1962 года), но на вооружение по-прежнему принят не был. Во время продолжавшихся испытаний велась нескончаемая череда доработок новой машины, конструкторы очень много работали над системой управления. В конечном итоге, на летавших машинах и в серийной постройке было осуществлено восемь комплексов доработок, которые включали десятки работ по самым различным системам. Только к концу 1968 года было принято решение о принятии на вооружение самолетов Ту-22Р, Ту-22К, Ту-22П и Ту-22У, при этом доработка всего комплекса АРК К-22 продолжалась.

Первыми прошли весь комплекс испытаний самолеты Ту-22Р, Ту-22У и Ту-22П. Тяжелее всего шел процесс доводки Ту-22 в составе АРК К-22, над которым бились и ОКБ, и заказчик. Полностью решить все проблемы с данным авиационным ракетным комплексом удалось только в начале 1970-х годов. Комплекс был принят на вооружение в феврале 1971 года. Огромная заслуга в доводке до ума всех строившихся в СССР модификаций Ту-22 принадлежала летчикам-испытателям и инженерно-техническому персоналу ГК НИИ ВВС.

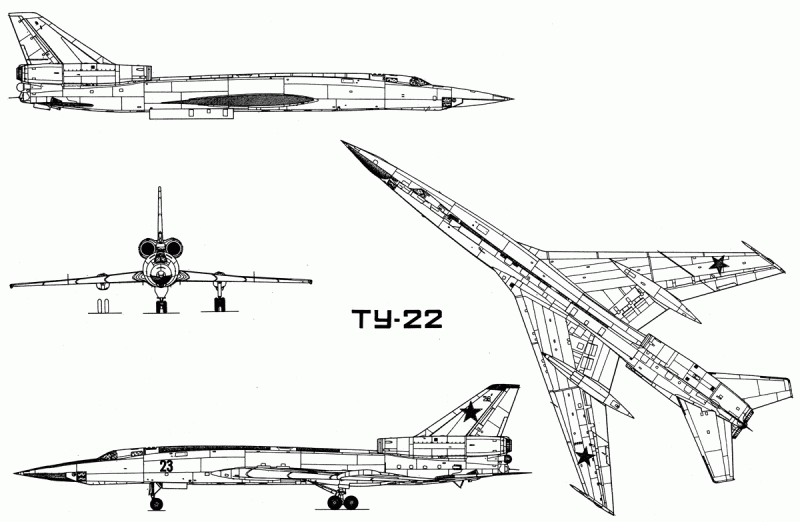

Конструкция и особенности Ту-22

Для того чтобы вписаться в достаточно жесткие ограничения технического задания по габаритам, экипаж самолета было решено сократить до трех человек (пилот, штурман и оператор), которые размещались в общей гермокабине. Фонарь кабины удалось сделать узким, клиновидной формы. Он отличался минимальным лобовым сопротивлением, однако значительно ограничивал пилоту обзор. Решение об экипаже из трех человек стало одним из самых спорных, как показала дальнейшая эксплуатация бомбардировщика. Далеко не все пилоты могли освоить этот сложный, тяжелый и скоростной самолет. В Дальней авиации, да и, пожалуй, во всей мировой авиации, это был едва ли не единственный тяжелый (с посадочным весом в районе 60 тонн и посадочной скоростью 320-330 км/ч) серийный самолет с «одинарным» управлением – без «правака» (второго летчика) и без второго штурмана.


Также на самолете проекта «105А» основные стойки шасси начали убираться в гондолы на крыле, как это было сделано на Ту-16. Такое решение позволило нарастить объем бомбового отсека, что для бомбардировщика было очень важно. Но наряду с этим произошло вынужденное уменьшение площади механизации крыла, что существенно ухудшило взлетно-посадочные характеристики самолета. Все это затягивало процесс испытаний и доработок.

Серийный сверхзвуковой дальний бомбардировщик Ту-22 представлял собой цельнометаллический моноплан классической компоновки с низко расположенным крылом стреловидной формы. Фюзеляж самолета имел практически круглое сечение и был спроектирован с учетом «правила площадей». Силовая установка состояла из двух турбореактивных двигателей, которые были размещены по обе стороны киля. Шасси самолета трехопорное, главные его стойки убирались в специальные гондолы. В центральной части фюзеляжа располагался вместительный бомбовый отсек, который мог вместить до 12 тонн различных бомб, в том числе ФАБ-5000 или ФАБ-9000. С самолета также можно было использовать спецбоеприсы (ядерные бомбы) или ракеты класса «воздух-поверхность» на моделях Ту-22К и Ту-22КД. Наведение средств поражения на цель обеспечивалось оптическим бомбардировочным прицелом или обзорно-прицельной РЛС. Навигационное и радиолокационное оборудование самолета позволяло эксплуатировать его в любых погодных условиях.

Для самообороны на самолете была предусмотрена 23-мм автоматическая авиационная пушка НР-23, обладавшая радиолокационным прицелом, она была дистанционно управляемой и обеспечивала защиту задней полусферы. По причине сложности использования пушки против атакующих самолетов противника постепенно было принято решение о переходе на стрельбу специальными помеховыми снарядами ПИКС и ПРЛ в направлении обнаруженных воздушных целей. Также дополнительную защиту самолету обеспечивали различные устройства РЭП.

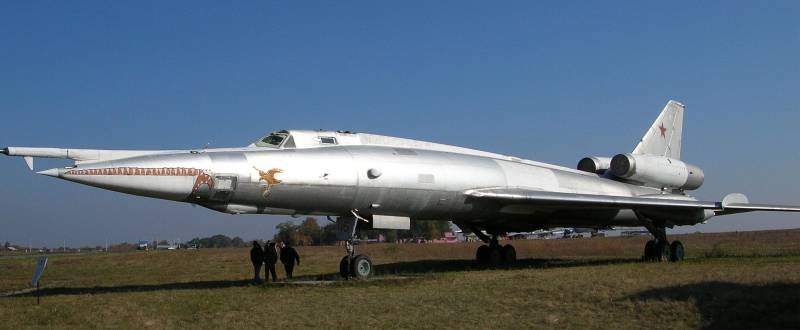

Ту-22ПД на авиабазе Энгельс


Начиная с 1965 года, на самолеты Ту-22 ставились турбореактивные двигатели РД-7М2 конструкции П. А. Колесова. В безфорсажном режиме двигатель развивал тягу 11 000 кгс, а при форсаже выдавал 16 500 кгс. Данных двигателей хватало, чтобы разогнать самолет до сверхзвуковой скорости, максимальная скорость с ними увеличивалась до 1600 км/ч. Топливная система самолета состояла из 32 мягких резиновых непротектированных баков, которые были расположены в кессоне крыла и фюзеляже. В качестве топлива использовался авиационный керосин Т-1 или ТС-1. Максимальная заправка топливом составляла до 44,3 тонн. Системой дозаправки топливом в воздухе типа «шланг-конус» было оборудовано 176 построенных самолетов.

Бомбардировщик Ту-22 стал первым в нашей стране самолетом, который получил систему централизованной заправки топливом под давлением. Централизованная заправка самолета велась через заправочную горловину, расположенную на левой плоскости. В случае необходимости для уменьшения посадочного веса экипаж мог через специальные сливные клапаны под крылом и в хвостовой части фюзеляжа сбросить до 28 тонн топлива всего за 15 минут.

Несмотря на титанические старания конструкторов Ту-22 отличился наличием массы различных недостатков. Первые серии данного бомбардировщика из-за реверса элеронов имели ограничения по максимальной скорости полета – не более 1,4 Маха. После появления элеронов-закрылков, данные ограничения с Ту-22 были сняты. В то же время сложность пилотирования боевой машины, плохой обзор из кабины экипажа и достаточно большая посадочная скорость – до 320 км/ч, предъявляли к навыкам пилотов очень высокие требования, при посадке не раз это становилось причиной катастроф. Также для базирования самолетов нужны были лишь ВПП первого класса с длиной полосы не менее 2700 метров, что в случае полномасштабной войны могло привести к определенным проблемам с базированием. Спорным решением стало и то, что при аварийном покидании самолета кресла членов экипажа катапультировались вниз. Это исключало возможность спасения летчиков на малых высотах полета.

Ту-22У после посадки


И если как дальний бомбардировщик Ту-22 смотрелся достаточно неплохо, как ракетоносец он был гораздо слабее. По той простой причине, что он мог нести всего лишь одну ракету «воздух-поверхность» Х-22 «Буря» и это было явно недостаточно. При стремительном совершенствовании систем ПВО это ставило под сомнение всю концепцию самолета. Именно поэтому применение ракетоносцев Ту-22К/КД, вооруженных ракетами Х-22, по целям типа «авиационная ударная группа» планировалось проводить группами самолетов составом вплоть до полной авиационной дивизии. Атаки могли осуществляться по различным схемам – от фронтального удара с одного направления до разведения самолетов-носителей на три группы с построением их в две волны (по дальности) и использованием в авангарде уже запущенных ракет самолетов постановщиков помех.

Важным было то, что, несмотря на все недостатки, Ту-22 был для страны первым сверхзвуковым реактивным бомбардировщиком в авиации дальнего действия. Опыт его проектирования и последующей эксплуатации пригодился при создании гораздо более совершенного стратегического ракетоносца Ту-22М. При этом по своим тактико-техническим характеристикам Ту-22 обладал рядом преимуществ перед своим американским коллегой – бомбардировщиком B-58, который был спроектирован в то же время для решения почти тех же боевых задач. К тому же Ту-22 смог «пережить» своего заокеанского конкурента.

Боевое применение бомбардировщика Ту-22

В частях Дальней авиации нашей страны самолет эксплуатировался вплоть до 1994 года. Он успел принять участие в Афганской войне. Авиационные полки, вооруженные данными бомбардировщиками, участвовали в бомбовых ударах по скоплениям моджахедов и осуществляли воздушную разведку. При этом экипажи совершали вылеты с аэродромов, расположенных на территории СССР, выполняли поставленную боевую задачу и возвращались назад. Действовали они на больших высотах, вне зоны досягаемости ПЗРК и других зенитных средств противника. Модификация Ту-22ПД (самолет РЭБ) использовалась на последнем этапе войны. К примеру, 4 самолета Ту-22ПД из Озёрного в период с октября 1988 по январь 1989 года сопровождали бомбардировщики Ту-16 и Ту-22М, обеспечивая постановку помех пакистанским истребителям F-16. В январе 1989 года их сменили другие 4 самолета из 203-го полка из Барановичей, выполнив свою задачу, в феврале 1989 года они вернулись домой.


Для своего времени Ту-22 был достаточно хорошо защищен, в первую очередь средствами радиоэлектронного противодействия. 23 марта 1983 года произошел случай, когда советский Ту-22 во время учений сбился с курса и случайно вошел в воздушное пространство Ирана. Самолет совершал полет с включенной системой РЭБ, поэтому вылетевшие на его перехват иранские истребители не смогли навести на него ракеты и чуть не вступили в воздушный бой друг с другом. Затем самолет пересек воздушное пространство Афганистана, где на перехват «нарушителя» вылетали уже советские истребители Су-22 и МиГ-23. Советские перехватчики также попали под действие системы РЭБ, а Ту-22 нарушитель спокойно приземлился затем на аэродроме Мары в Туркменистане. Неуязвимость самолета во многом компенсировала его аварийность и делала Ту-22 очень опасным противником для НАТО и весомым аргументом СССР в годы холодной войны.

Помимо СССР, самолеты Ту-22 эксплуатировали также ВВС Ливии и Ирака. Известно, что Багдад активно использовал данный бомбардировщик на протяжении всей Ирано-Иракской войны. Самолеты применялись для нанесения мощных ракетно-бомбовых ударов по различным целям в Иране, в том числе с использованием авиабомб ФАБ-5000 и ФАБ-9000. Они наносили удары не только по аэродромам, войскам и инфраструктуре Ирана, но и по надводным целям. В ночь с 18 на 19 марта 1988 года четыре иракских Ту-22Б, каждый из которых нес 12 бомб ФАБ-500, добились уничтожения двух иранских супертанкеров Anaj (водоизмещение 316 739 тонн) и Sanandaj (водоизмещение 253 837 тонн), которые стояли у нефтяного терминала острова Харк, при этом была серьезно разрушена и наземная инфраструктура. К концу войны из 12 бомбардировщиков Ту-22 у Ирака оставалось 8 машин, 5 из которых находилось в боеспособном состоянии. За 8 лет конфликта Багдад потерял лишь 4 самолета данного типа.

За время серийного производства бомбардировщика Ту-22 было собрано 311 самолетов в различных модификациях (бомбардировщик – Ту-22А и Ту-22Б, ракетоносец Ту-22К, разведчик – Ту-22Р, постановщик помех Ту-22П, учебно-тренировочный самолет Ту-22У). Более половины из этих самолетов получили штангу системы дозаправки топливом по системе «шланг-конус» от самолетов-заправщиков Ту-16Н или ЗМС-2 и имели обозначение Ту-22КД, Ту-22РД, Ту-22ПД и Ту-22УД соответственно.

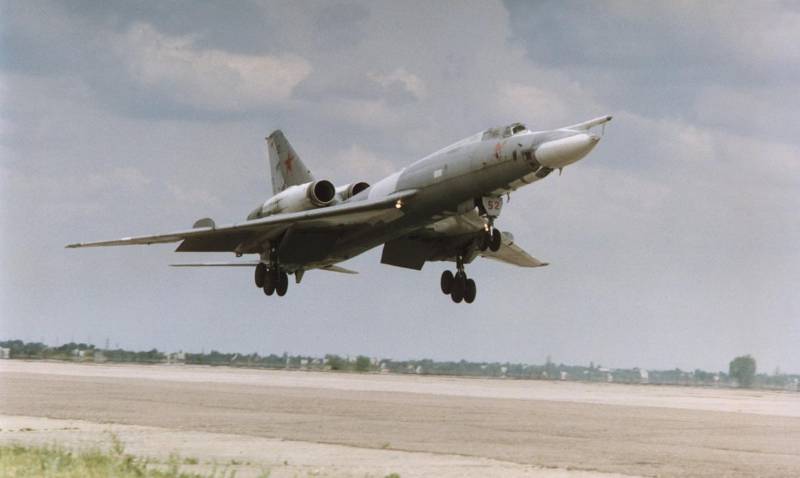

Ту-22КД


Бомбардировщик Ту-22 был очень сложным в обслуживании и эксплуатации самолетом, причем это касалось и технического, и летного аспектов. За 30 лет активной эксплуатации самолета из строя по различным причинам досрочно выбыло (разбились, сгорели на земле, окончательно вышли из строя) более 70 бомбардировщиков из 311 построенных. Потеряно было более 20 процентов парка. Неудивительно, что в ВВС СССР самолет имел разные прозвища – «шило» за оригинальную форму корпуса и «людоед» за высокую аварийность. Были известны случаи, когда экипажи отказывались летать на Ту-22, на тот момент это была самая аварийная машина в составе советских ВВС. Особенно сложен в эксплуатации и полете был ракетоносец Ту-22К. Командиром такого самолета мог стать лишь летчик первого класса. Ту-22 был сложен и в обслуживании. К полету самолет требовалось готовить 3,5 часа, а предварительная подготовка бомбардировщика занимала полноценный рабочий день. Ремонт и обслуживание двигателей данной машины, которые были расположены на достаточно большой высоте над землей, были достаточно неудобны.

В российской Дальней авиации данные самолеты продолжали летать вплоть до августа 1994 года, когда последние Ту-22 двух полков покинули территорию Белоруссии, перелетев на базу разделки в Энгельс, где и была проведена их утилизация. Несмотря на все трудности в эксплуатации и довольно большую аварийность, накопленный при создании Ту-22 опыт позволил советским конструкторам создать новый сверхзвуковой ракетоносец Ту-22М, который, несмотря на сходное название, на деле был уже совершенно другим самолетом. Модернизация данного сверхзвукового ракетоносца Ту-22М3 по-прежнему находится на вооружении российских ВВС.

Летно-технические характеристики Ту-22КД (ракетоносец):
Габаритные размеры: длина – 42,2 м, высота – 9,45 м, размах крыла – 24,6 м, площадь крыла – 162,2 м2.
Масса пустого – 43,6 т.
Нормальная взлетная масса – 69 т.
Максимальная взлетная масса – 92 т.
Силовая установка – 2 ТРДФ ВД-7М2, тягой 2 х 11 000 кгс или 2 х 16 500 кгс (при форсаже).
Максимальная скорость полета – 1640 км/ч.
Практическая дальность полета – 4550 км (дозвуковая скорость), 1750 км (сверхзвуковая скорость).
Практический потолок – 13 500 м.
Длина разбега – 2700 м.
Длина пробега – 1900 м.
Вооружение: автоматическая пушка НР-23, бомбовая нагрузка – до 12 000 кг, возможно использование различных типов свободнопадающих бомб, а также ядерных бомб (1 шт) или управляемой ракеты класса воздух-поверхность Х-22 (1 шт).
Экипаж – 3 человека.

Источники информации:
http://tu22.ru
https://masterok.livejournal.com/120385.html
https://militaryarms.ru/voennaya-texnika/aviaciya/rossijskij-istrebitel-tu-22
Материалы из открытых источников

технические характеристики (ТТХ) сверхзвукового, стратегического самолёта

Ту-22М3 – дальний бомбардировщик, модификация известного в Советском Союзе стратегического бомбардировщика Ту-22. Можно сказать, что авиация стратегического назначения получила качественный скачок в своем развитии по мере ухудшения советско-американских отношений.

По своей сути, обе сверхдержавы постоянно развивали свой ядерный потенциал. Но для доставки смертельного груза на территорию врага требовались соответствующие технические возможности.

Так на свет появился Ту-22, который был призван противостоять лучшим американским аналогам, В-58 и А-5.

Прозванный среди пилотов «шилом» за схожую форму, Ту-22 вобрал в себя все самые современные и опережающие время технологии, позволив СССР долгое время на равных соперничать с США в стратегической авиации.

Но его история не была безоблачной. Первые образцы самолетов были настолько ненадежными, что аварии и катастрофы неотступно следовали за самолетами Ту-22. Доходило до того, что бывали случаи, когда пилоты отказывались взлетать на этих стратегических бомбардировщиках.

История создания

Сразу после окончания Второй Мировой войны было создано ядерное оружие. Со временем встал вопрос и о способах его доставки на территорию врага. Так начиналась знаменитая гонка вооружений холодной войны.

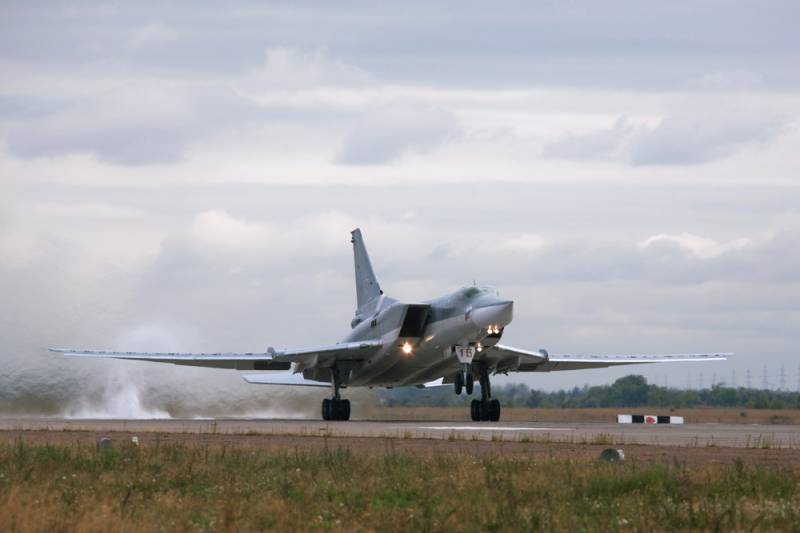

 взлёт самолёта

Две противоборствующие стороны, флагманы того времени в области военных разработок – США и СССР, положили начало стратегической авиации.

Поначалу советская сторона заметно отставала от американских коллег. Само создание самого смертоносного оружия человека – ядерной бомбы, случилось позже, чем в США. Средство доставки оружия, которое использовали в Союзе – был дальний бомбардировщик Ту-4.

Фактически, это была копия американского бомбардировщика В-29.

Но эффективно выполнять стратегические задачи эти самолеты практически не могли. Используемые поршневые двигатели, не могли обеспечить высокую скорость полета, и относительно небольшая дальность беспосадочной работы не гарантировали 100% возможность нанесения ядерного удара по территории противника.

Но технологии развивались, и вскоре позволили совершить большой шаг в становлении стратегической авиации. Уже в 50-х годах 20 века «стратеги» достигли и преодолели скорость звука.

В те времена сверхзвуковой полет на большой высоте гарантировал выполнение всех боевых задач. Средства ПВО ни одной из стран не располагали возможностями уничтожить такие объекты. А, это означало практически 100% вероятность доставки ОМП и проигранную войну.

На удачные модели американских ВВС: В-58 и палубный А-5 «Виджилент» СССР ответил стратегическими бомбардировщиками Мясищева и Туполева: М-50 и Ту-22.

два ту-22

Создание многорежимных сверхзвуковых бомбардировщиков потребовало от конструкторов введения в авиастроение новых технологий, материалов и зачастую революционных решений.

Сконструированные на тот момент самолеты давно ушли в историю, но тем не менее именно на их базе и опыте созданы современные самолеты, занявшие достойные места в «ядерной триаде»

Жизненный отсчет для самолетов Ту-22 начинался в 1954 году. Гениальный конструктор Андрей Николаевич Туполев разработал сразу два проекта качественного улучшения существующих на тот момент бомбардировщиков Ту-16.

В ходе анализа, долгих обсуждений, был выбран вариант Ту-22, который уже в 1958 году впервые поднялся в воздух. Самолет имел классическую компоновку, с достаточно интересным, но тем не менее несколько неудачным на тот момент размещением двигателей.

Они были установлены поверх фюзеляжа, в хвостовой части самолета, прямо под килем. Эта компоновка и создала проблемы в дальнейшем, при эксплуатации на строевых аэродромах.Производством нового самолета занялся Казанский авиационный завод.

ту-22 в облаках

На испытаниях Ту-22 выяснилось, что не все получилось гладко. Бомбардировщик не выдавал прогнозируемые результаты по максимальной скорости и дальности полета. Так, скорость полета составляла до 1450 км/ч, хотя изначально предполагалось достичь 1500-1600 км/ч. Дальность полета тоже была ниже прогнозируемой.

Несмотря на недостатки, Ту-22 продолжают дорабатывать, и в 1962 году начинают поставлять в боевые части дальней авиации, для несения службы.

Принятие Ту-22 на вооружение в экономическом плане пробило достаточно большую брешь в бюджете министерства обороны. Режимы посадки и взлета нового бомбардировщика потребовало реконструкции части аэродромов стратегической авиации, так как для посадки Ту-22 требовалось не менее 3-х километров ВПП.

Но все эти недостатки меркнут по сравнению с главным минусом машины. С самого начала испытательных полетов, выяснилось, что Ту-22 терпит аварию за аварией из-за отказов техники и приборов, а также различных поломок и неисправностей.

Существуют статистические данные, согласно которым до 1975 года было потеряно более 70 машин. Для сравнения, до 1990 года было изготовлено 311 машин. Получается, что около 20% из них имели аварийные приземления.

Доработать машину и избавиться от частых отказов смогли только к 1970 годам двадцатого века. Но и после аварии продолжались, хоть и в меньших количествах.

буксировка ту22

Ту-22 получил плохую славу одного из самых ненадежных самолетов в истории российской авиации. Были известны случаи, когда пилоты попросту отказывались подниматься в воздух на этом самолете.

Но такие отказы были связаны не только с высокой аварийностью, но и с большой сложностью самолета в управлении. Экипаж Ту-22 не подразумевал наличие второго пилота и штурмана, что для таких тяжелых машин было не самым лучшим решением.

И без того трудное управление становилось еще более напряженным из-за того, что на каждого члена экипажа ложились дополнительные обязанности. В действительности, летать на таких самолетах могли только летчики первого класса.

Ту-22 отличался высокой скоростью взлета и посадки.

На тот момент не существовало ни одного эффективного тренажера, на котором можно было отработать эти важные процессы. Поэтому внедрение машин в войска сопровождалось частыми авариями. Гибли люди, выходили из строя полосы аэродромов и техника.

Высокие скорости при посадке несли в себе очень большую нагрузку на шасси. Известно, что были случаи, когда одна из колесных стоек складывалась, и АДД теряла и самолет, и обученный экипаж.

Эргономика кабины также оказалась далека от совершенства. Многие рычаги и тумблеры были расположены так далеко, что до них приходилось тянуться, при этом частота их использования зачастую была очень высокой.

над горами

В итоге члены экипажа достаточно быстро уставали при долгом перелете, внимание притуплялось, что также отрицательно влияло на аварийность машины.

Массу нареканий получили неудачно расположенные двигатели. На высоких скоростях машина часто теряла контроль, становилась неуправляемой. В полете сильно нагревалась и деформировалась обшивка самолета из-за очень больших температур.

Ко всему этому можно добавить очень большие сложности с обслуживанием бомбардировщика. Для полета требовалась длительная подготовка, которая в стандарте занимала 3.5 часа.

А для предварительной подготовки всех систем самолета мог уйти целый рабочий день. Двигатели располагались на очень большой высоте, поэтому любая поломка устранялась дольше, чем на других самолетах.

Но все эти многочисленные ошибки позволили создать принципиально новую машину, Ту-22М. Несмотря на похожее имя, новый самолет сильно отличался от предшественника. Разработчики учли многие неудобства и изменили конструкцию самолета таким образом, чтобы сделать один из лучших образцов стратегической авиации мира.

Конструкция и технические характеристики

Пожалуй, самым главным отличием дальнего сверхзвукового бомбардировщика Ту-22М3 является изменяемая геометрия крыла. Обусловлено такое свойство, прежде всего, тем, что авиация стратегического назначения современного образца должна обладать возможностью выполнять боевые задачи на разной высоте и скоростях (дозвуковых и звуковых).

Известны случаи, когда советские пилоты творили настоящие чудеса, выполняя на такой большой машине настолько низкий по высоте полет, что его не замечали средства радиолокационной защиты вероятного противника.

Так, в 1986 году во время крупных учений советского флота и авиации в Черном море, два бомбардировщика незаметно дважды пересекли границы стран блока НАТО.

Изменять стреловидность крыла Ту-22М3 может прямо во время полета.

При постройке Ту-22М3 применяются сплавы титана и алюминия, которые обеспечивают высокую сопротивляемость большим температурам. Таким образом, получилось избежать огромного количества отказов, которые случались на предшественнике – Ту-22.

На сегодняшний день на службе ВВС России находится 40 самолетов типа Ту-22М3. Планируется, что до 202 года будет обновлено 30 из них до модификации «Ту-22М3М». Новые модели получат самую современную электронику, средства связи и последние образцы вооружения.

вооружение ту22

Фюзеляж самолета представляет собой полумонокок. По аэродинамическойкомпоновке он имеет форму, приближенную к классической. Внутри него расположены пять отсеков. Носовая часть отдана под кабину пилотов.

После располагается радиолокационная станция, которая закрывается колпаком, способным пропускать радиоволны.

Третий отсек – место для стойки шасси и топливных баков. Также, в четвертом отсеке присутствуют дополнительные баки с топливом и бомбоотсек. Пятый отсек поместил в себе двигатели. Воздухозаборники двигателей расположены по бокам фюзеляжа.

Двигатели на новых самолетах заменены на усовершенствованную модель РД-7М2.

Эти двигатели более надежны чем ранее устанавливающиеся на самолет, кроме того имеют значительные резервы для модернизации и достаточную тяговооруженность.

Ту-22М3М опирается на три стойки шасси. Для сокращения тормозного пути при посадке с большим грузом или недостаточной длине взлетно-посадочной полосы аэродрома, предусмотрена парашютная система торможения.

Контейнер установлен снизу двигателей и при посадке выбрасывает два крестообразных парашюта.

Экипаж размещается в гермокабине Ф-2, с системами индивидуального катапультирования в виде кресел КМ-1М. Выброс кресла производится вверх и доступен от 350 метров высоты.

идёт на взлёт

На самолете предусмотрено как индивидуальное, так и принудительное катапультирование. Последнее возможно по решению командира корабля: у него для этих целей специальный тумблер.

Технические характеристики стратегического бомбардировщика Ту-22М3:

Максимальная скорость2300 км/ч
Беспосадочный перелетДо 6800 км
Масса самолета с боевой нагрузкой124 т

Крылатые ракеты Х-22 или аэробаллистические Х-15 – основное вооружение бомбардировщиков. Например, на борту размещается не более 10 ракет Х-15. Шесть из них закрепляются в специализированном барабане внутри фюзеляжа, четыре – размещаются под фюзеляжем и на пилонах центроплана.

Свое прозвище «убийца авианосцев» Ту-22М3 получил за способность нести на борту противокорабельные заряды Х-22М, которые при скорости до 3700 км/ч достигают целей на расстоянии в радиусе 480 км.

В этом случае под фюзеляжем, на месте бомбоотсека, в полуутопленном виде, размещается одна ракета типа Х-20, и на пилонах подвешивается две ракеты Х-22

Модификации бомбардировщика и участие в войнах

Ту-22 – дальний бомбардировщик, который послужил базой для организации работы самолетов-разведчиков и самолетов радиоэлектронной борьбы.

вооружение на самолёте

Самолет прошел боевое крещение, хоть конфликты, в которых он участвовал, и носили характер региональных. Самолет поставлялся на экспорт, и нес службу в странах Африки и Ближнего Востока.

На стороне советских войск Ту-22 был задействован во время Афганского конфликта.

Задачи авиаполков вооруженных Ту-16 и Ту-22 свелись к ковровым бомбардировкам. Это как психологическое воздействие на мятежников, так и уничтожение рассеянных групп боевиков на труднодоступной местности. Так Ту-22 широко применялись во время Панжерских операций ОКСВА.

Именно после этого конфликта руководство поняло, что Ту-22 – узкоспециализированный самолет. Уже тогда поступившие на вооружение США системы БИУС «Иджис» с ЗУР типа «Стандарт»(SM-1/2) позволили надежно защитить авианосные ударные соединения от атаки бомбардировщиков типа Ту-16 и Ту-22, но в тоже время даже «Иджис» не смог бы предотвратить массированный налет Ту-22 вооружённых Х-22.

Сегодня службу в российских частях продолжает Ту-22М3. Но в ближайшем будущем планируется полноценная замена и усовершенствование существующих машин. Речь идет о Ту-22М3М, которые будут укомплектованы по самым современным стандартам.

турбины ту22

Отличительной чертой самолетов станет новейшая система радиолокационной борьбы. Кроме прочего, новые модификации будут оснащаться последними видами крылатых ракет.

Заключение

Ту-22М3 прославился в отечественной и зарубежной прессе под именем «убийца авианосцев». Действительно, можно говорить о том, что в России традиционно был сделан большой упор на развитие стратегической авиации.

И если США имеют большой авианесущий флот, то логично предположить, что в противовес нужно было создавать силы, способные наносить непоправимый вред крупным соединениям кораблей. Такая непростая задача легла на плечи дальнего бомбардировщика Ту-22М3.

Но, если быть честным до конца, то нельзя говорить о способности одного самолета уничтожить целый авианосец. Во-первых, флагманский корабль всегда охраняется усиленными мерами.

Помимо самолетов, он обеспечивается мощной противовоздушной обороной и и истребительной авиацией. Но вот большой по численности отряд самолетов Ту-22М3 способен эффективно противостоять авианосным ударным соединениям противника.

В целом, можно говорить, что Ту-22М3 и его модификации внесли весомый вклад в ядерные тактические силы страны.

Его служба не была с самого начала безупречной, но годами усовершенствований и трудов конструкторы смогли добиться практически идеального сочетания технологичности и высокой скорости полета.

Можно смело говорить, что Ту-22М3 – эффективный бомбардировщик, который способен нанести серьезный удар военным и промышленным точкам противника. Поэтому его роль в силах ядерного сдерживания переоценить сложно.

Видео

Ту-22М3 — гроза авианосцев

В современных реалиях, когда отношения между Россией и США обострились на фоне внешнеполитических противоречий, выросла роль использования оперативно-тактической авиации, способной нести крылатые ракеты, к примеру, модернизированных самолетов Ту-22М3М. Сегодня можно найти бесконечное количество как баек, так и реальных историй про то, как летчики на подобных самолетах с помощью грамотного использования боевых возможностей своих машин преодолевали наземные и морские системы ПВО США, Японии и других стран, которые противостояли на мировой арене сначала СССР, а затем и России.
В 1986 году два самолета из состава 2-й морской ракетоносной авиадивизии Черноморского флота во время проведения совместных учений на территории Болгарии незаметно для натовских самолетов пересекли сразу две границы государств, которые входили в этот военный блок. Тренировка экипажей осуществлялась в рамках совместных учений Варшавского договора.

Самое интересное заключалось в том, что два Ту-22М, оснащенные ракетами для уничтожения авианосных группировок в Средиземноморье, на 13 градусов изменили свой курс и «проверили» две границы с Турцией и Грецией, после чего благополучно возвратились назад в Болгарию. Уже после этого полета пилоты рассказывали о том, что в районе населенного пункта Драма в Греции была попытка перехватить их истребителями F-15. Экипажи даже могли визуально видеть натовские самолеты. Но перехватчики прошли в эшелоне существенно выше советских машин, которые совершали полет ниже уровня гор. Они остались невидимыми для иностранных летчиков, которым и в голову не могло прийти, что тяжелые ракетоносцы пролетели на небольшой высоте между гор. Советскими летчиками была проделана ювелирная работа.

В те годы советская дальняя авиация совершала большое количество полетов, в том числе и над авианосными соединениями противника. Летчики ракетоносцев Ту-22М2, Т-22М3 и Ту-95МР фотографировали в 1985 году американские авианосцы: «Энтерпрайз», «Мидуэй», «Корал-Си». Самолеты снимали авианосцы, выполняя проход над их палубой на высоте в 1000 метров. Как правило, американские истребители «Томкэт» F-14 подвисали под люками аэрофотоаппаратов, но они все равно брали на снимках все: и истребитель, и корабли, и даже волны.

Летчик Ту-22М3 Николай Баранов рассказал на страницах сайта телеканала «Звезда» об одном интересном полете, когда бомбардировщик Ту-22М3 имитировал посадку на палубу авианосца. Пара советских самолетов — на ведомом две ракеты X-22, предназначенные для уничтожения авианосцев и других кораблей, на ведущем две X-28 с пассивными ГСН для поражения корабельных и наземных РЛС — встретила над морем американский палубный истребитель. Эта встреча подсказала пилотам, что невдалеке находится авианосная группа. Командир ведущего Ту-22М3 принял решение проверить на практике тактику вероятного противника, а также снять самолеты на палубе авианосца. Обнаружить в Японском море авианосную группу противника и вскрыть ее систему ПВО, было довольно сложной задачей. Американцы хорошо маскировали подобные группы «в тени» многочисленных островов, поэтому даже с воздуха при помощи РЛС их было довольно трудно обнаружить, к тому же работающие радары позволяют кораблям быстрее обнаружить самолеты и подготовить для них достойную встречу.

Несмотря на это наши пилоты, доказав свой профессионализм, смогли, до последнего момента не обнаружив себя, найти авианосец противника. После чего на их перехват вылетели истребители. Один из них подлетел так близко, что было видно улыбку на лице американского летчика. Он подмигнул командиру и показал брюхо своего самолета с ракетами «воздух-воздух». На это советские ракетоносцы повертели своими спаренными пушечными установками. Казалось бы, на этом «обмен любезностями» и закончится, но американский пилот решил пошутить. Он с улыбкой на лице начал предлагать советским ракетоносцам садиться на борт авианосца. В это время внизу находился многоцелевой «Китти Хок», на палубе которого стояли противолодочные самолеты, истребители, разведчики — велись полеты.

Стоит отметить, что Ту-22М3 — машина не маленькая. Размах крыла самолета составляет порядка 35 метров, по ширине практически палуба авианосца. Да и запас топлива на борту — под 50 тонн. При этом внизу два американских истребителя не могут прорулить к началу взлетной полосы, в спешке один другому просто перекрыл дорогу. Скорее всего, суета возникла после того, как на горизонте появились советские Ту-22М3. Однако сделать качественные снимки организации полетов им мешает F/A-18, сопровождающий наши машины и заходящий снизу под фотоаппарат. Поэтому советские летчики тоже решают «пошутить» и начинают имитировать посадку на палубу.

Как и положено при настоящей посадке, выпускаются шасси и закрылки, самолет снижается. Имитация это или нет, понять трудно, если ты не находишься в кабине сажаемого на палубу громадного ракетоносца. Американцы уже начали представлять, что произойдет, если такая махина приземлиться на палубу. Ту-22М3 просто снес бы все самолеты и людей с палубы, повредил надстройку и командный пункт. А пожар от столкновения при наличии на борту 50 тонн керосина и двух мощных ракет, каждая из которых весит по 5 тонн, пришлось тушить бы не один день. Имитация посадки удалась. Рассматривая потом сделанные снимки, можно было рассмотреть ту панику, которая возникла на борту авианосца. Справедливости ради стоит отметить, что эта история больше похожа на армейскую байку. А в сети можно найти другой ее вариант, в котором фигурируют самолеты Ту-95. Сделанные с борта самолета снимки не рассекречены, как неизвестны и имена пилотов, выполнявших данный заход.

Стоит отметить, что практика облета боевых судов продолжает выполняться. Так, 17 октября 2000 года в облете еще одного американского авианосца типа «Китти Хок» участвовало уже 4 российских самолета: два самолета-разведчика Су-24МР и два прикрывающих их истребителя-перехватчика Су-27 из состава 11-й армии ВВС и ПВО. Данные события произошли в Корейском проливе, о них журналистам рассказал генерал-полковник Анатолий Наговицын — бывший заместитель начальника Генштаба ВС РФ. По его словам, встреча американских палубных самолетов с российскими истребителями была «максимально приближена к боевой».

Нельзя не отметить, что тогда американцы проводили свои военно-морские маневры всего в 300 км от российского берега, что само по себе трудно было расценивать, как дружественный к нашей стране акт. Поэтому действия российской авиации были правомерны и вполне оправданы. Результаты проведенной воздушной разведки были отличными. Российские самолеты-разведчики Су-24МР совершили несколько заходов на авианосец, фотографируя его с воздуха. На снимках была зафиксирована паника на борту корабля: моряки даже спешно рубили шланги, которые соединяли авианосец с танкером снабжения, который закачивал на его борт топливо.

Американские истребители F/A-18 смогли подняться в небо только после второго захода, однако Су-27 быстро увели их в сторону от корабля, совершив отвлекающий маневр, что позволило Су-24МР выполнить еще несколько пролетов над американским кораблем. Как потом говорили, некоторое время спустя на авианосец по электронной почте пришло письмо, в котором было две фотографии палубы корабля, сделанных с борта русских самолетов. Стоит отметить, что самолеты морской авиации США и России достаточно часто выполняют облеты боевых кораблей, которые находятся в нейтральных водах. По этой причине действия четвертки российских самолетов при облете авианосца типа «Китти Хок» не вызвали никакой негативной реакции со стороны американской официальной администрации.

Сегодня в планах боевой подготовки военно-морских летчиков есть раздел, который посвящен отработке различных приемов по преодолению ПВО кораблей противника. Верхом совершенства считается преодоление мощной системы ПВО американской авианосной группы. Удается такое очень редко — стоит отдать должное американцам, которые очень грамотно строят защиту своих авианесущих средств. Но, как говорится, и на старуху бывает проруха.

Ту-22М3

Ту-22М3 (по кодификации НАТО Backfire-C) — дальний сверхзвуковой ракетоносец-бомбардировщик, обладающий изменяемой геометрией крыла. По своей компоновочно-конструктивной схеме Ту-22М3 представляет собой цельнометаллический низкоплан с двумя ТРДДФ, которые расположены в задней части фюзеляжа. Самолет отличает наличие крыла изменяемой в полете стреловидности и стреловидное хвостовое оперение. Ту-22М3 обладает трехопорным шасси с передней опорной стойкой. В конструкции планера самолета широко используются титановые и алюминиевые сплавы, жаропрочные и высокопрочные стали, а также неметаллические конструкционные материалы. На вооружении российских ВВС находится около 40 готовых к выполнению полетов самолетов данного типа. При этом до 2020 года на КАПО планируется провести модернизацию 30 Ту-22М3.

Речь идет о модификации самолета Ту-22М3М, которая отличается обновленной авионикой, средствами связи. При этом на борту самолета имеется комплекс бортового оборудования — цифровая специализированная вычислительная подсистема СВП-24-22 (разработчик и производитель ОАО «Гефест и Т»). Данная система в состоянии обеспечить одиночное наведение самолета на цель с перенацеливанием уже в полете, а также групповую атаку цели ракетоносцами соединения с различных произвольных направлений. Бортовое оборудование на новой элементной базе расширяет номенклатуру используемых самолетом вооружений и позволяет применять современные образцы высокоточного оружия. Помимо всего прочего проводится комплекс работ по продлению ресурса самолетов до 40 лет. Детальная информация о проводимых в рамках модернизации Ту-22М3М работах является закрытой. Самолет Ту-22М3М был принят на вооружение ВВС России 4 июля 2014 года.

Сверхзвуковой ракетоносец-бомбардировщик Ту-22М3 в состоянии совершать полеты на скорости до 2300 км/ч на дальность до 7000 км. Максимальная боевая нагрузка — 24 000 кг, нормальная — 12 000 кг. Основным оружием самолета являются крылатые ракеты X-22 и аэробаллистические ракеты Х-15. Самолет в состоянии нести до 3-х управляемых противокорабельных ракет X-22М, обладающих максимальной скоростью 3700 км/ч и дальностью до 480 км. Тактических ударных аэробаллистических ракет Х-15 самолет может нести до 10 штук. Шесть из них находятся в специальной барабанной ПУ внутри фюзеляжа, а еще четыре на крыльевых узлах подвески (2х2). Назначение данной ракеты — поражение стационарных площадных целей — баз ВВС и ПВО, РЛС, командных пунктов, военно-промышленных объектов. Гиперзвуковая ракета развивает в полете скорость до 5М и в состоянии поражать цели на удалении в 60-300 км.

Предположительно на фото ракета Х-32

В настоящее время в России проходят испытания новой ракеты X-32. Разработка ракеты, которая предназначалась для замены X-22, началась еще в 1980-е годы в МКБ «Радуга». Конструктивно ракета выполнена по нормальной аэродинамической схеме и полностью подобна прототипу X-22. Дальность действия данных ракет была доведена до 1000 км. А скорость полета по информации различных источников составляет от 4000 км/ч до 5400 км/ч. Боеголовка новой противокорабельной ракеты умнее своей предшественницы, она в состоянии сама идентифицировать цель, отбирая наиболее важную. Благодаря высокой скорости полета перехватить эту ракету очень трудно. По информации телеканала «Звезда» ракета в состоянии выдержать очередь из 20-мм зенитно-артиллерийской системы «Вулкан-Фаланкс», попадание одной ракеты AIM-7 «Спэрроу» или 2-3 ракет типа AIM-9 «Сайдвиндер».

Ту-22М3 довольно часто называют в прессе «убийцей авианосцев», но говорить так не совсем корректно. Один самолет данного типа против полноценной АУГ, борьба с которыми его основное предназначение, не воин. Правильнее называть убийцей авианосцев группу подобных машин. Использование ракетоносцев Ту-22М3 по целям типа АУГ предполагает действие большой группы машин составом до полноценного полка по разнообразным схемам — от обычного фронтального удара с одного направления, до разведения самолетов на три группы с выстраиванием их в две волны по дальности и с использованием в авангарде групп уже запущенных ракет самолетов-постановщиков помех. Распределение целей в ордере между крылатыми ракетами производилось операторами самолетов по согласованию с самолетом ведущего. При этом в ударе по авианосной группе использовались самолеты не только с ракетами X-22М, но и X-22МП (противорадиолокационные). При поражении авианосца вероятного противника (вывод из строя надолго или потопление) задача авиационной группы считалась выполненной.

Источники информации:
http://tvzvezda.ru/news/forces/content/201503071024-tvq5.htm
http://www.airwar.ru/enc/bomber/tu22m3.html
http://militaryrussia.ru/blog/topic-258.html
http://ruskline.ru/monitoring_smi/2009/06/02/faktor_x-32_dal_nobojnaya_asimmetriya

Ту-22М3 (Backfire) против авианосцев — Мастерок.жж.рф — LiveJournal

Помните мы пару месяцев назад среди других интересных самолетов мы подробно рассматривали модификацию ТУ — 22. Blinder, а сегодня вот появилась новость по еще одной модификации ТУ — 22. Давайте почитаем:

Самолеты дальней авиации ВВС России Ту-22М3 привлекли к уничтожению морских целей. Как сообщил «Известиям» источник в главкомате ВМФ России, дальние бомбардировщики-ракетоносцы Ту-22М3 успешно поразили учебные цели во время учений на Северном флоте. Теперь их вернут к выполнению одной из основных боевых задач для самолетов данного типа — это уничтожение с воздуха кораблей противника, в первую очередь авианосцев.

— Раньше эти самолеты были в составе морской авиации ВМФ. Но в 2011 году их передали в ВВС. Теперь «сухопутные» летчики стали выполнять морские задачи уже в новом качестве, — пояснил представитель в главкомате ВМФ.

При этом в Главном штабе ВВС «Известиям» пояснили, что под противокорабельные задачи будут заточены все имеющиеся на вооружении Ту-22М3 — около 40 машин.

— Фактически этот самолет и разрабатывался как «убийца авианосцев». Просто после распада СССР эти задачи отошли на второй план и вообще у флота авиация была как падчерица.

Напомним, что Ту-22М был создан в 1969 году, в разгар холодной войны с США, как носитель сверхзвуковой ракеты Х-22 («Ха»-22, а не «Икс»-22), предназначенной для поражения американских авианосцев. Для поиска массивного корабля на водной глади в ракету была встроена система самонаведения по радиоконтрастной цели. Через несколько лет ракету доработали для уничтожения наземных целей.

Однако до 2012 года противокорабельная функция самолетов практически не использовалась — последние стрельбы по морским целям проводились в 1989 году. Поэтому все летчики Ту-22М3, в том числе и те, кто перешел вместе с самолетами из ВМФ в ВВС, учатся «работать» по кораблям противника с нуля.

— До 2012 года у пилотов нашей авиационной группы не было даже теоретических навыков полета над морем. Мы отрабатывали удары только по наземным целям. Сейчас мы уже умеем ориентироваться и искать корабли противника. В апреле этого года отрабатывали пуски ракет Х-22Н по надводным целям, — рассказал «Известий» один из пилотов Ту-22М3.


По словам летчика, с начала 2012 года Ту-22М3 каждый месяц совершают учебное патрулирование над Японским и Баренцевым морями.

— В дальнейшем предполагается, что дальняя авиация будет работать против военно-морских целей противника комплексно и сразу всеми типами своих самолетов. Ту-22М3 будут охотиться за кораблями, а стратегические ракетоносцы Ту-95 и Ту-160 — уничтожать порты и военно-морские базы, — пояснил «Известиям» представитель главного командования ВМФ России.

По его словам, Ту-22М3 может обнаруживать и наносить удар по кораблям противника в радиусе 2 тыс. км от своего аэродрома, а Ту-95МС и Ту-160 с новыми крылатыми ракетами Х-101 смогут уничтожить даже хорошо защищенную военно-морскую базу противника на расстоянии до 10 тыс. км от места пуска. У надводных и подводных сил ВМФ такой возможности нет, если не считать ядерное оружие, которое в локальных конфликтах применяться не будет.

По мнению главного редактора профильного издания «Взлет» Владимира Щербакова, самолеты дальней авиации ВВС в несколько раз увеличат боевые возможности ВМФ России.

— В ВМФ СССР уничтожать корабельные группировки противника в дальней морской зоне должны были подводные лодки и ракетоносная авиация. Сейчас подводный флот значительно сократился и не может решать эти задачи. После передачи морских ракетоносцев из ВМФ в ВВС России бомбардировщики дальней авиации остались единственным элементом, который может решать эту задачу, — пояснил «Известиям» Владимир Щербаков.

По данным британского справочника Military Balance, на вооружении ВВС России сейчас находится 16 самолетов ТУ-160, 32 Ту-95МС (из них около 60 на хранении), а также 115 бомбардировщиков Ту-22М3, из которых способно летать только 40. (ссылка)

Посмотрим на этот самолет подробнее:

В январе 1974 года ВПК при Совете Министров СССР принимает решение по дальнейшей модификации Ту-22М2 под двигатели НК-25. В ходе проработки возможных путей модификации ОКБ, основываясь на своих наработках, предлагает не ограничиваться только заменой двигателей, а провести дополнительные улучшения в конструкции и аэродинамике самолета.

В результате 26 июня 1974 года вышло Постановление Совета Министров СССР П 534-187, определявшее развитие Ту-22М с двигателями НК-25, с улучшенной аэродинамикой планера, со сниженной массой пустого самолета и с улучшенными тактическими и эксплуатационными характеристиками. Новая модификация Ту-22М получила официальное обозначение Ту-22МЗ.

Помимо применения НК-25, по предложению ОКБ провело следующие конструктивные мероприятия значительно изменившие самолет. Заменили воздухозаборники с вертикальным клином на воздухозаборники с горизонтальным клином. Увеличили максимальный угол отклонения поворотной части крыла до 65З, убрали в контур обтекателя гидравлические агрегаты узла поворота. Ввели новую удлиненную носовую часть фюзеляжа с измененной штангой топливозаправки. Заменили спаренную двухпушечную кормовую установку на однопушечную с улучшенной аэродинамической формой.

Облагородили съемные узлы, уплотнили щели, заменили обтекатели и т.д. Провели мероприятия по снижению массы пустого самолета: облегчили основные стойки шасси (перешли на другой тип колес, отказались от раздвижной системы средней пары колес), ввели облегченный стабилизатор и укороченный руль направления, конструкцию средней части крыла сделали неразъемной, перешли на титан в конструкции противопожарных перегородок и хвостовых стекателей, изменили тип теплоизоляции и герметиков, ниппельные стыки труб заменили на паяные, заменили гидронасосы и генераторы на более легкие, отказались от тяжелых и громоздких однофазных электромашинных преобразователей, перешли на более теплостойкие электропровода, облегчили агрегаты СКВ, элементы изготовлявшиеся штамповкой и литьем стали делать с минусовыми допусками. Все мероприятия по уменьшению массы, даже с учетом увеличившейся массы новых двигателей, должны были обеспечить общее снижение массы пустого самолета на 2300-2700 кг.

Важным отличием Ту-22МЗ от предыдущих модификаций стало использование в системе электроснабжения бесконтактных генераторов постоянного тока и интегральных гидромеханических приводов-генераторов переменного тока стабильной частоты, применение которых, помимо снижения массы агрегатов, позволило поднять надежность энергосистемы и качество бортового электропитания. Провели изменения в элементах навигационного комплекса. Рассматривали вопросы по расширению вариантов ударного вооружения и модернизации РЭП. В результате всех проведенных улучшений в конструкции самолета его летно-тактические характеристики наконец должны были достичь значений, соответствующих требованиям постановления 1967 года. Слаженная работа всех подразделений ОКБ и серийного завода позволила в кратчайшие сроки провести глубокую модернизацию самолета и подготовить к летным испытаниям первый опытный Ту-22МЗ, который совершил первый полет 20 июня 1977 года. После выполнения программы летно-доводочных испытаний Ту-22МЗ с 1978 года запускается в серийное производство. До 1983 года Ту-22МЗ строится параллельно с Ту-22М2, а начиная с 1984 года в серии идет только Ту-22МЗ. Всего на Казанском авиационно-производственном объединении (КАПО) построили 268 Ту-22МЗ. Серийное производство было завершено в 1993 г.


Кликабельно

Испытания первых Ту-22МЗ показали, что по своим летно-тактическим характеристикам самолеты новой модификации значительно превосходят Ту-22М2: максимальная скорость увеличилась до 2000-2300 км/ч, тактические радиусы действия — на 14-45 % в зависимости от режима полета. Суммарная боевая эффективность Ту-22МЗ возросла по сравнению с Ту-22М2 в 2,2 раза. Совместные государственные испытания Ту-22МЗ завершились в 1981 году и самолет был рекомендован к принятию на вооружение. С 1981 по 1984 годы самолет проходил дополнительный комплекс испытаний в варианте с расширенными боевыми возможностями. Новые системы вооружения потребовали дополнительного времени на их доводку и испытания, поэтому в окончательном виде Ту-22МЗ официально принимается на вооружение только в марте 1989 года.

Помимо основных вариантов дальнего ракетоносца-бомбардировщика вооруженного бомбами и ракетами Х-22М. ОКБ подготовило и передало в производство несколько модификаций Ту-22М, отличавшихся от базовых составом вооружения и оборудования. Введение в состав прицельного комплекса аппаратуры разведки и целеуказания позволило довооружить Ту-22М противорадиолокационными ракетами. Еще в 70-е годы применительно к Ту-22М2 начались работы по оснащению самолета аэробаллистическими ракетами малой дальности типа Х-15. В 80-е годы эти работы увенчались успехом — Ту-22МЗ получил вариант ракетного вооружения с Х-15 на фюзеляжной многопозиционной катапультной установке и на крыльевых катапультных установках.

В декабре 1985 года начались летные испытания дальнего самолета-разведчика Ту-22М3Р, спроектированного на базе Ту-22М3. Новый разведчик предназначался для замены в строевых частях самолетов Ту-22Р. Самолет-разведчик, предназначенный для для действий на сухопутных и морских ТВД, оснащался современным комплексом разведывательного оборудования, который в сочетании с высокими летными качествами самолета-носителя, обеспечивал значительное увеличение эффективности воздушной разведки. В оборудование входили РЛС бокового обзора, размещенная в гондоле под фюзеляжем, система радиотехнической разведки, тепловизионная разведывательная система, а также средства фоторазведки. В 1989 году самолет-разведчик под обозначением Ту-22МР передали в серийное производство. Построено или переоборудовано в разведывательный вариант из бомбардировщиков Ту-22М3 12 самолетов. Аналогичным образом с 1994 г. модернизируется в самолеты-разведчики и часть бомбардировщиков Ту-22М2.

Для замены самолетов-постановщиков помех Ту-22ПД, в 70-е годы была предпринята попытка создания постановщика на базе Ту-22М. В ходе этих работ переоборудовали в постановщик серийный Ту-22М2. Самолет, получивший обозначение Ту-22МП, проходил испытания, но в серию и на вооружение не передавался из-за недоведенности комплекса РЭП. Как отмечалось выше, на Ту-22МЗ предполагалось устанавливать двигатели НК-32, тем самым улучшить его характеристики. Для испытаний новой силовой установки переоборудовали один из серийных Ту-22МЗ, но до установки новых двигателей дело не дошло, в дальнейшем эта машина использовалась в качестве летающей лаборатории для испытаний новых образцов оборудования и вооружения. В 1992 году ОКБ совместно с ЛИИ и ЦАГИ на базе одного из первых серийных Ту-22МЗ создало летающую лабораторию Ту-22МЛЛ, предназначенную для проведения широкого круга натурных летных аэродинамических исследований.

Помимо перечисленных построенных вариантов Ту-22М в ОКБ прорабатывались несколько проектов модификаций и модернизацией самолета, работы по которым не вышли из начальных стадий проектирования. В 1972 ОКБ для авиации ВМФ подготовило техническое предложение по кардинальной модернизации Ту-22М. Проект получил обозначение «45М». Согласно проекта, «45М» должен был оснащаться двумя двигателями НК-25 и по своей аэродинамической компоновке в какой-то степени напоминал американский разведчик SR-71, ударное вооружение — две ракеты Х-45. Существовали проекты создания на базе различных модификаций Ту-22М дальнего перехватчика Ту-22ДП (ДП-1), способного бороться не только с ударными самолетами на больших удалениях от защищаемых объектов, но и с самолетами ДРЛО, соединениями транспортных самолетов («рейдеры»), а также выполнять ударные функции.

летающий ракетоносец с неограниченными возможностями

Есть такая русская поговорка: «Старый конь борозды не испортит, но и новую не вспашет». Если применить ее к дальнему сверхзвуковому бомбардировщику-ракетоносцу Ту-22М3, то этот «конь», рожденный в конструкторском бюро Туполева еще в 1975 году (его предшественники – Ту-22 и Ту-16), и сейчас способен вспахать новую «борозду».

Возраст ему не помеха — заложенные технические характеристики позволяют этому «дальнику» и по сей день успешно решать боевые задачи. К слову, небезызвестный американский В-52 бороздит воздушное пространство уже 50 лет, и его планируется использовать еще 30 лет. Так что на этом фоне наша «тушка» (Backfire по натовской классификации) более чем боеспособный воздушный боец.

«Нынешняя модификация Ту-22М3 существенно отличается от своих предшественников, – говорит эксперт ВВС России Александр Дробышевский. – Это совершенно другая машина, по сути, новый самолет. И по двигателям, и по вооружению. На сегодняшний день этот бомбардировщик, наряду с действующими «коллегами» Ту-160 и Ту-95, обеспечивает подавляющее преимущество российской стратегической дальней авиации. На смену им придет ПАК ДА (перспективный авиационный комплекс дальней авиации), но сейчас эти действующие дальние бомбардировщики вполне оправдывают свое предназначение. И по совокупной боевой возможности им нет равных в мире».

Что же представляет собой Ту-22М3? Скорость на высоте – 2 300 километров в час. Высота полета – 13 тысяч метров. Дальность полета – до шести тысяч километров, соответственно, зона боевого применения в два раза меньше, чтобы вернуться на аэродром вылета, но и это две с половиной или даже три тысячи километров.

Ту-22М3 – машина большая. Размах крыла самолета составляет порядка 35 метров, по ширине практически половина футбольного поля. Запас только топлива на борту – под 50 тонн. Плюс оборудование и вооружение. По сути, это летающий ракетоносец.

На самолете установлен комплекс пилотажно-навигационного оборудования, включающий инерциальную навигационную систему повышенной точности. Система автоматического управления обеспечивает полет по заданному маршруту с выдерживанием запрограммированного профиля. Ту-22М3 оснащен прицельно-навигационной системой, включающей РЛС большой мощности и оптическим бомбардировочным прицелом с телевизионным каналом, способным применяться в темное и светлое время суток.

Для дистанционного управления оборонительным вооружением в хвостовой части фюзеляжа размещена РЛС и телевизионный прицел, которые включают системы радиолокационной разведки и оповещения об облучении, активные системы постановки радиолокационных помех, устройства выброса отражателей и тепловых ловушек.

Ракетное вооружение самолета Ту-22М3 состоит из управляемых ракет, предназначенных для поражения крупных морских и наземных целей на дальности до 500 километров. Вооружение бомбардировщика дополнено гиперзвуковыми ракетами малой дальности, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаться в фюзеляже, еще четыре ракеты подвешиваются под крылом и фюзеляжем. Бомбовое вооружение располагается в фюзеляже и на четырех узлах внешней подвески. Предусмотрено вооружение самолета высокоточными корректируемыми бомбами.

Дальний многорежимный ракетоносец-бомбардировщик Ту-22М3 предназначен для нанесения ракетных и бомбовых ударов в оперативных зонах сухопутных и морских театров военных действий по неподвижным и подвижным объектам управляемыми ракетами и авиационными бомбами как одиночно, так и в составе группы самолетов, в любое время года и суток, в простых и сложных метеоусловиях, при противодействии современных средств ПВО и применении радиоэлектронных помех.

«Этот самолет был продуктом своего времени и не имел аналогов по своим возможностям, – говорит экс-главком Дальней авиации ВВС Петр Дейнеко. – В конце 80-х годов прошлого века он превосходил по своим возможностям все подобные самолеты этого класса. Бомбовая нагрузка для столь скоростного бомбардировщика была потрясающая – Ту-22М3 мог одним точечным ударом уничтожить крупный объект противника. Он мог сровнять горы с землей».

Первое боевое применение Ту-22М3 произошло в Афганистане, уже на этапе вывода советских войск из этой страны. Тогда бомбометание осуществляла стратегическая 326-я тяжелая бомбардировочная авиадивизия, дислоцированная в городе Тарту в Эстонии. По замыслу, девятитонные бомбы должны были обрушиться на отряды «пандшерского льва» – Ахмад Шаха Масуда.

Подобный удар, способный в прямом смысле слова сложить горные ущелья (эквивалент бомб, сбрасываемых с Ту-22М3, равняется взрыву атомной бомбы), вызвал бы активные действия моджахедов против уходящих советских солдат. Тогдашний командарм 40-й армии, находившейся в Афганистане, генерал-лейтенант Борис Громов дал координаты для бомбометания в горных и незаселенных районах страны. Горы сложились, люди не пострадали. Ахмад Шах Масуд оценил поступок противника и не произвел ни одного выстрела при выводе советских войск.

Сейчас в России осталось порядка 130 самолетов Ту-22М3 из 497 построенных в советские времена. Около 100 законсервированы, остальные после модернизации успешно летают. А вот на Украине, которой после раздела имущества СССР, досталось 60 действующих Ту-22М и Ту-22М3, эти стратегические бомбардировщики банально пустили в утиль.

Много ли выгоды извлекли от металлолома дорогостоящих самолетов власти Киева неизвестно, но стратегической авиации Украина лишилась навсегда. В отличие от того же Казахстана, где эти бомбардировщики пусть в незначительном количестве, но по-прежнему составляют ударную часть дальней авиации.

Россия от своих «старичков» отказываться не собирается. Самолет надежный и проверенный, а при современной «начинке», так и вообще уникальный. По крайней мере, способный надежно заполнить свой сегмент на рынке вооружений дальней авиации. Сейчас мы возвращаем Ту-22М3 в Крым, где в 2016 году должен появиться полк «стратегов» на авиабазе «Гвардейский». Подобное усиление позволит российской боевой авиации контролировать акваторию Черного моря и близлежащие районы.

Понятно, что замена такому бойкому «старичку» все же планируется. Программа ПАК ДА ставит своей задачей создание бомбардировщика большой дальности для перевооружения ВВС России.

«Требования к новому самолету предельно просты, – говорит Александр Дробышевский. – Это незаметность, дальность и точность. Новые характеристики должны превзойти возможности и Ту-22М-3, и Ту-160, и Ту-95МС. В разработках принимают участие практически все авиационные конструкторские бюро, а что касается АНТК им А.Н.Туполева, то там сейчас ведутся работы по дальнейшей модернизации бомбардировщика Ту-22М3. Предусматривается оснащение самолета новыми системами высокоточного оружия, совершенствование, снижение радиолокационной заметности».

Автор: Виктор Сокирко

Фото: Вадим Савицкий/Минобороны России

Ту-22М3 Backfire-C для SF2 — Другое

Ту-22М3 Backfire-C для SF2

Этот мод-пакет содержит Ту-22М3 от HoneyFox / Insky Group, обновленный и преобразованный в стандарты SF2. Включены все эффекты, оружие, звуки, пилоты и сиденья, которые вам понадобятся для установки и использования самолета в этом пакете.

Этот самолет может использоваться в SF2, SF2E, SF2V или SF2I. Чтобы установить и использовать его, вы должны убедиться, что ваша установка SF2 исправлена ​​как минимум до уровня исправлений Dec2009.См. Ниже инструкции по установке.

~~~~~~~~~~~~

Установка

~~~~~~~~~~~~

Для установки просто перетащите папки \ Effects, \ Flight, \ Objects и \ Sounds в папку модов SF2 (НЕ в папку, в которую устанавливается игра). По умолчанию ваша папка модов должна находиться здесь:

Windows XP: \ Documents and Settings \ [имя пользователя] \ Мои документы \ ThirdWire \ [Игра] \

Windows Vista: \ Users \ [имя пользователя] \ Saved Games \ ThirdWire \ [Game] \

Windows 7: \ Пользователи \ [имя пользователя] \ Сохраненные игры \ ThirdWire \ [Игра] \

… где [имя пользователя] — это учетная запись, в которую вы входите в Windows, а [Игра] — это имя конкретной папки игровых модов, в которую вы перемещаете файлы. Если самолет не отображается в меню «Самолет для одиночной миссии», значит, вы неправильно установили все биты.

~~~~~~~~~~~~~~~~~~~

Примечания об этом моде

~~~~~~~~~~~~~~~~~~~

В дополнение к основной работе по преобразованию самолета для использования в SF2, я также сделал ряд других исправлений и дополнений.

1. Стационарное нерабочее хвостовое ружье

2. Исправлена ​​некорректная ссылка на Afterburner.tga

.

3. Добавлены упомянутые звуки B-1B из пакета B-1B Redux

.

4. Добавлена ​​корректная версия Х-22

.

5. Добавлена ​​текстура повреждений

6. Добавлен кокпит B-1B_86 (заменяет кабину C-130J в оригинале)

7. Скорректированы позиции крепления для нескольких боевых модулей

8.Изменены значения Armor.Thickness и StructuralFactor на более разумные

.

9. Добавлен новый эффект грязного выхлопа

.

10. Добавлены новые изображения ангара, погрузки и разгрузки

11. Добавлены бортовые номера к вертикальному оперению

.

12. Прочие мелкие исправления / исправления

~~~~~~~~~~~~~~~~~~~~~~~~~

Авторы и благодарности

~~~~~~~~~~~~~~~~~~~~~~~~~

Этот пакет в основном состоит из работы, выполненной другими и ранее выпущенной в других пакетах.Все, что я сделал, это собрал пакет, обновил биты до стандартов SF2 и внес ряд исправлений, корректировок и дополнений (обсуждалось выше).

jv447 …………………………………… Ту-22М3 модель

HoneyFox / Insky Group ……………………… Ту-22М3 мод для SFP1

Дельс ……………………………………. Б-1Б_86 кабина

Spillone104 ……………………………… Звуки

Если я пренебрегал кредитом, сообщите мне — это будет исправлено как можно скорее.Копия оригинального ReadMe для Ту-22М3 для SFP1 от HoneyFox / Insky Group включена в \ _OriginalDocs (вместе с несколькими другими оригинальными элементами). Все ошибки в этом пакете принадлежат мне лично, поэтому, пожалуйста, сообщайте об ошибках и неточностях на форуме CombatAce.com.

————

Эрик Хоус

эбургер68

26 июля 2011

.

российских дальних бомбардировщиков Ту-22М3 ‘Backfire’ нанесли удар по ИГИЛ с иранского аэродрома Хамадан (ВИДЕО) — RT World News

Российские дальние бомбардировщики Ту-22М3 нанесли первые авиаудары по объектам террористов в Сирии, действуя с иранской авиабазы. Сотрудничество Москвы и Тегерана в Сирии носит «стратегический характер», — подтвердил глава Совета национальной безопасности Ирана.

Бомбардировщики дальнего действия с полной бомбовой загрузкой взлетели с аэродрома Хамадан для атаки на объекты Исламского государства (IS, ранее ISIS / ISIL) и Фронта Ан-Нусра в провинциях Алеппо, Дейр-эз-Зор и Идлиб.

В результате ударов были уничтожены пять крупных складов оружия террористов и учебные базы в этом районе, а также три командных пункта и значительное количество террористов, сообщило Министерство обороны России.

Дальние бомбардировщики прикрывались реактивными истребителями Су-30СМ и Су-35, взлетевшими с российской авиабазы ​​Хмеймим в Сирии.

Россия уведомила возглавляемую США коалицию о своей операции с использованием иранского аэродрома и прохождением через территорию, контролируемую коалицией, вовремя, что было «достаточно» для обеспечения безопасности в воздушном пространстве над Ираком и Сирией, США. Об этом заявил представитель Минобороны во время брифинга по итогам ударов российской авиации.

ПРОЧИТАЙТЕ БОЛЬШЕ: Россия уведомила возглавляемую США коалицию об ударе против ИГИЛ с иранской авиабазы ​​- Пентагон

Количество военных самолетов, размещенных на авиабазе Хамадан, не разглашается.

Сайт «Аль-Масдар» первым опубликовал фотографии как минимум трех бомбардировщиков Ту-22М3 и военно-транспортных самолетов Ил-76 в Иране.

Москва и Тегеран подписали военное соглашение, разрешающее российским самолетам размещаться в аэропорту Хамадан на западе Ирана.

Тегеран согласился поделиться своими военными объектами и мощностями с Москвой, подтвердив свою приверженность стратегическому сотрудничеству в борьбе с терроризмом в Сирии, заявил во вторник секретарь Высшего совета национальной безопасности Ирана Али Шамхани в эксклюзивном интервью Исламской Республики News Agency (IRNA). .

Основным преимуществом для российских ВВС является резкое сокращение времени полета к целям террористов в Сирии.

Российские дальние бомбардировщики нанесли авиаудары по Сирии с базы в Моздоке, Россия, и должны были преодолеть расстояние около 2000 км, чтобы попасть в сирийское воздушное пространство.Теперь это расстояние сокращено примерно до 700 км, поэтому авиаудары, чувствительные ко времени, могут быть нанесены немедленно и с меньшими затратами.

Что касается авиабазы ​​Хмеймим в сирийской провинции Латакия, используемой российскими оперативными группами с сентября 2015 года для нанесения авиаударов по Исламскому государству (ИГИЛ, ранее ИГИЛ / ИГИЛ), то ее взлетно-посадочная полоса не подходит для тяжелых Ту-22М3. Но это может быть изменено, поскольку Дамаск разрешил Москве разместить постоянную военную авиабазу в Хмеймиме, а российские ВВС готовятся к капитальному ремонту и модернизации аэродрома, чтобы на нем можно было разместить все типы военных самолетов. ближайшее будущее.

Военное сотрудничество между Ираном и Россией стремительно развивается.

В январе этого года Москва и Тегеран подписали соглашение о военном сотрудничестве, которое предполагает более широкое сотрудничество в области подготовки личного состава и противодействия терроризму. Министр обороны России Сергей Шойгу и его иранский коллега бригадный генерал Хоссейн Дехган подписали документ во время визита высшего руководства России в иранскую столицу.

Подробнее

No permanent strategic bombers & nukes in Syria but Khmeimim base to be enlarged – Russian senator No permanent strategic bombers & nukes in Syria but Khmeimim base to be enlarged – Russian senator

В понедельник российские СМИ сообщили, что Москва еще раз обратилась к Ирану и Ираку с просьбой разрешить крылатым ракетам пролетать через их воздушное пространство для нанесения ударов по объектам террористов в Сирии.

Также в понедельник Россия начала тактические военно-морские учения в Средиземном и Каспийском морях. Военные корабли, участвующие в учениях, будут вести боевой артиллерийский и ракетный огонь «в условных условиях поля боя». В состав Средиземноморья входят два ракетных корабля быстрой атаки, оба вооружены комплексами крылатых ракет «Калибр-НК», оснащенными восемью ракетами каждый.

Одновременно в юго-западной части Каспийского моря была размещена группа из четырех ударных ракетных кораблей (каждый из которых вооружен 8 крылатыми ракетами «Калибр-НК»), а также для нанесения боевых артиллерийских и ракетных ударов.

7 октября 2015 года четыре боевых корабля ВМФ в Каспийском море выпустили в общей сложности 26 ракет по позициям в Сирии, удерживаемым ИГ, сообщил Шойгу. Ракеты преодолели около 1500 км, несколько раз меняя маршрут и уничтожив 11 целей.

ПОДРОБНЕЕ: Максимальный реализм: российские военно-морские силы учатся в Средиземном море и на Каспии для моделирования условий «полного боя»

20 ноября военные корабли Каспийского флота России запустили 18 крылатых ракет по семи целям в сирийской провинции Ракка, Идлиб и Алеппо.Сообщается, что все цели были успешно поражены

.

Ту-22М3П EscortBackfire — Вымышленный самолет, экспериментальный и БПЛА

Ту-22М3П EscortBackfire

************************************

ИСТОРИЯ

************************************

Эта птица — выдумка. Впервые я увидел такой самолет в очень старой компьютерной игре Harpoon.

В некоторых сценариях бомбардировщики Ту-22М3 сопровождались истребителем Backfire

.

, который был вооружен ракетами большой дальности и радаром типа МиГ-31.

Когда HoneyFox выпустил свой отличный бомбардировщик Ту-22М3, я вспомнил старый Гарпун

.

Story и модифицировал Backfire в Fighter.

Удачи!

*********************************************

Ту-22М3П для WOE, WOV, WOI, SFP1 кредитов

*********************************************

При создании EscortBackfire я использовал множество файлов, сделанных другими моддерами. Спасибо за это

файла!

Самолет:

~~~~~~~~~~

Модель и скин от HoneyFox

Спасибо за разрешение сделать этот мод.

Кабина взята из сказочного B-1B

~~~~~~~~~~~~~~~~~~~~~~~~~~

Кокпит от Dels

И наконец моя маленькая доля

~~~~~~~~~~~~~~~~~

Я отредактировал файл данных для реализации ракет класса «воздух-воздух», добавил ECM, Chaffs и т. Д.,

модифицировал радар и HUD.

Надеюсь, что я не забыл кого-то дать должное.

*********************************************

УСТАНОВКА

*********************************************

распаковать в папку с самолетом

Вот и все! Наслаждайтесь полетом.

**********************************************

Для замечаний, комментариев, ошибок и т. Д. Используйте форум CombatAce или напишите мне в личку.

Надеюсь, вам понравится.

Михаил (Гепард)

Сделано в Германии

декабрь 2010

.

Tupolev Tu-22M BACKFIRE автор: bagera3005 на DeviantArt

Tupolev Tu-22M (по классификации НАТО «Backfire») — это сверхзвуковой дальний стратегический и морской ударный бомбардировщик с поворотным крылом, разработанный Советским Союзом. Значительное количество самолетов остается на вооружении ВВС России.

Разработка

[править] История вопроса

Ту-22 «Блиндер» не оказался особенно успешным, в некоторых отношениях уступая более раннему Ту-16 «Барсук». Его дальность полета и, в частности, взлетные характеристики были определенно слабыми местами.Когда «Блиндер» поступал на вооружение, ОКБ Туполева начало работу над усовершенствованным преемником.

Как и в случае с современными проектами МиГ-23 «Флоггер» и Су-17 «Слесарь» Микояна-Гуревича, преимущества крыльев с изменяемой геометрией казались привлекательными, позволяя сочетать короткие взлетные характеристики, эффективную крейсерскую скорость и хорошую высокая скорость, низкий уровень езды. Результатом стал новый самолет с поворотным крылом Samolët 145, созданный на основе Ту-22, с некоторыми особенностями, заимствованными у неудачного Ту-98 «Backfin».

Первый прототип Ту-22М0 поднялся в воздух 30 августа 1969 года. Примерно в то же время самолет впервые увидел НАТО. Несколько лет на Западе считалось, что его служебное обозначение — Ту-26. Во время переговоров по ОСВ 1980-х годов Советы настаивали, что это Ту-22М. В то время западные власти подозревали, что это вводящее в заблуждение обозначение имело целью предположить, что это просто производное от Ту-22, а не гораздо более совершенное и мощное оружие, которым он был на самом деле.Теперь выясняется, что Ту-22М действительно был правильным обозначением, и связь с более ранним Ту-22 была намерена Туполевым убедить Советское правительство в том, что это был экономичный вариант более раннего самолета. Собственно, передняя опора шасси и крышка бомбоотсека унаследованы от оригинального Ту-22. (Во многом то же самое произошло в США в 1950-х годах с такими самолетами, как Lockheed F-94C Starfire, первоначально F-97, и североамериканский F-86D Sabre, первоначально F-95.)

Только девять из самых ранних Ту Были выпущены опытные самолеты -22М0, а в 1971 и 1972 годах — еще девять опытных самолетов Ту-22М1.В НАТО они были известны как Backfire-A ‘.

[править] Производство

Первой крупной серийной версией, поступившей в производство в 1972 году, был Ту-22М2 («Backfire-B», с более длинными крыльями и сильно переработанным фюзеляжем с ограниченными зонами (экипаж увеличился до четырех человек). сдвоенные двигатели НК-22 с воздухозаборниками типа F-4 Phantom II и новое шасси, несущее шасси в перчатке крыла, а не в больших контейнерах. Чаще всего они были вооружены крылатыми ракетами большой дальности / противокорабельными ракетами, обычно одна или две противокорабельные ракеты АС-4 «Кухня».Некоторые Ту-22М2 позже были переоборудованы с более мощными двигателями НК-23 и переименованы в Ту-22М2Е. На вооружении Ту-22М2 был известен своим экипажам как Двойка («Двойка». Он был более популярен, чем Ту-22, благодаря своим превосходным характеристикам и улучшенной кабине, но его комфорт и надежность по-прежнему оставляли желать лучшего.

Более поздний Ту-22М3 (НАТО «Backfire C», который впервые поднялся в воздух в 1976 г. и поступил на вооружение в 1983 г., имел новые двигатели НК-25 с существенно большей мощностью, воздухозаборники клиновидной формы, аналогичные МиГ-25, крылья большего размера максимальная стреловидность и реконструированная носовая часть, в которой размещена новая РЛС ПН-АД «Ленинец» и система навигации / атаки НК-45, которая обеспечивает значительно улучшенный полет на малых высотах (хотя и не настоящий полет на дремоте земли).Он имел модернизированную хвостовую башню с одиночной пушкой и приспособление для внутренней поворотной пусковой установки для ракеты AS-16 ‘Kickback’, аналогичной американской AGM-69 SRAM. Новый самолет имел гораздо лучшие характеристики, чем М2. Его прозвали «Тройка» («Трио», хотя, видимо, в российской службе его иногда называют «Backfire».
Крупный план дозаправочного зонда Ту-22М1 (Backfire-A).
Крупный план дозаправочного зонда Ту-22M1). -22M1 (Backfire-A)

Одной из областей разногласий вокруг Ту-22М является его способность к дозаправке в воздухе.В конструкции Ту-22М предусмотрена возможность установки в верхней части носа выдвижного зонда дозаправки в полете. Он якобы был удален в результате переговоров об ОСВ, хотя при необходимости его можно легко восстановить, и на самом деле предсерийный Ту-22М1 (Backfire-A) с заправочной станцией можно увидеть сегодня в аэропорту Риги.
Ту-22М (обратите внимание на заправочный зонд) в Риге
Ту-22М (обратите внимание на заправочный зонд) в Риге

Небольшое количество Ту-22М3, возможно, 12, были переоборудованы в Ту-22М3 (R) или Ту -22MR, с радаром бокового обзора Shompol и другим оборудованием ELINT.Специальный вариант радиоэлектронной борьбы, получивший обозначение Ту-22МП, был построен в 1986 году, но на сегодняшний день, по всей видимости, построено только два или три прототипа. У некоторых уцелевших «Backfires» было модернизировано оборудование и авионика до стандарта Ту-22МЭ (который в настоящее время не имеет отдельного отчетного названия НАТО).

Всего было произведено 497 вариантов всех вариантов, включая предсерийные самолеты.

[править] Служба

Во время холодной войны Ту-22М эксплуатировался ВВС (ВВС СССР) в качестве стратегической бомбардировочной авиации, а также АВМФ (Авиация Военно-Морского флота, Советская военно-морская авиация). дальняя морская противокорабельная роль.Соединенные Штаты были очень обеспокоены угрозой, которую представлял этот новый бомбардировщик. К 1982 году было построено менее 200 единиц. Хотя он не смог совершить кругосветное путешествие в соседние Соединенные Штаты без дозаправки в воздухе, он представлял огромную угрозу для ВМС США и средств НАТО во всем мире. Ответные огни, которые были либо заправлены топливом, либо в одностороннем порядке, либо в прямом направлении, могли почти по желанию проникать на территорию Соединенных Штатов на малых высотах. NORAD в значительной степени полагался на раннее обнаружение и перехват высотных бомбардировщиков и располагал сравнительно небольшим количеством средств защиты от такой атаки.

[править] Боевая служба

Ту-22М впервые был использован в боевых действиях в Афганистане с 1987 по 1989 год. Его использование было аналогично развертыванию ВВС США бомбардировщиков B-52 Stratofortress во Вьетнаме, сбрасывая большое количество обычных боеприпасов. Несмотря на значительную мощь этих атак, их стратегическая ценность была незначительной. Российская Федерация использовала «Обратный огонь» в боевых действиях против чеченских войск в 1995 году, нанося удары в районе Грозного.
Бывший Ту-22М3 ВВС Украины
Бывший Ту-22М3 ВВС Украины
Ту-22М3, Монино, 2004 г.
Ту-22М3, Монино, 2004 г.

На момент распада Советского Союза на вооружении СНГ оставалось около 370 человек. .Из-за их сложности и ухудшающейся экономики автопарк столкнулся с серьезными проблемами в обслуживании. Производство закончилось в 1993 году. В настоящее время 162 [1] самолета плюс 93 в резерве.

[править] Экспорт

Советский Союз не экспортировал Ту-22М, но после распада СССР некоторые самолеты остались в собственности бывших советских республик. В Беларуси их 52 (исправность которых неясна). У Украины было еще 29, но после отказа украинского правительства от ядерного оружия эти самолеты были уничтожены, последний раз в 2004 году.

Туполев с 1992 года ищет экспортных заказчиков для Ту-22М, среди возможных заказчиков — Иран, Индия и Китайская Народная Республика, но никаких продаж, по-видимому, не произошло. Четыре были сданы в аренду Индии в 2001 году для морской разведки и нанесения ударов [1].

[править] Операторы

[править] Текущий

Флаг России

* ВВС России: 162 [2]

[править] Бывший

Флаг Беларуси

* (снят)

Флаг Украина Украина

* ВВС Украины

Флаг Советского Союза Советский Союз

* Ту-22М Советского Союза были переданы государствам-правопреемникам.

[править] Технические характеристики (Ту-22М3 ‘Backfire-C’
Орфографическая проекция Туполева Ту-22М.

Общие характеристики

* Экипаж: 4 человека (пилот, второй пилот, бомбардир, оператор оборонительных систем)
* Длина: 42,4 м (139 футов)
* Размах крыла: 112 футов 5 дюймов
* Размах (стреловидность 20 °): 34,28 м (112 футов 6 дюймов)
* Стреловидность (стреловидность 65 °): 23,30 м (76 футов 5 дюймов))
* Высота: 11,05 м (36 футов 3 дюйма)
* Площадь крыла:
* Размах: 183,6 м² (1 976 фут²
* Ширина: 175,8 м² (1892 фут²)
* Масса пустого: 58 000 кг (172 000 фунтов)
* Снаряженная масса: 112 000 кг (247000 фунтов)
* Максимальный взлетный вес: 126000 кг (277 800 фунтов)
* Силовая установка: 2 ТРДД Кузнецова НК-25, 245 кН (50000 фунтов силы) каждый

Рабочие характеристики

* Максимальная скорость: 2 Маха.3 (2327 км / ч,)
* Дальность: 7000 км (4971 миль)
* Боевой радиус: 2410 км (1500 миль)
* Практический потолок 13300 м (40635 футов)
* Скороподъемность: 15 м / с (91 фут) / с)
* Зарядка крыла: 688 кг / м² (147 фунтов / фут²)
* Тяга / масса: 0,40

Вооружение

* Орудия: 1 пушка ГШ-23 в дистанционно управляемой хвостовой турели
* Узлы подвески: крыло и фузаж пилоны и внутренний оружейный отсек грузоподъемностью 21000 кг (46300 фунтов) из
o От 1 × до 3 × ракет «Радуга Х-22» или «Радуга КСР-5» в отсеке вооружения и на пилонах крыла или
o 1 × внутренняя вращающаяся пусковая установка на шесть ядерных ракет малой дальности «Радуга» Х-15 плюс еще два Х-15 или Х-27 на каждом пилоне крыла.
o Различные бомбы свободного падения.69 × ФАБ-250 или 8 × ФАБ-1500 в качестве типового вооружения.,

[править] См. Также

Родственная разработка

* Туполев Ту-22
* Туполев Ту-98
* Туполев Ту-160

Аналогичный самолет

* Б-1 Лансер
* Ф-111

.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
