Зенитно-ракетные комплексы

Зенитный ракетный комплекс С -125

Возникновение авиации и применение ее в военном деле повлекло за собой создание средств противовоздушной обороны. В начале 50 — х гг. прошлого века в СССР и США были разработаны и приняты на вооружение первые зенитные ракетные комплексы С- 25 «Беркут» и «Найк Аякс», имеющие примерно одинаковые характеристики. Дальнейшее развитие средств воздушного нападения потребовало разработки и принятия на вооружение новых, более эффективных средств противовоздушной обороны.

Низковысотный мобильный зенитный ракетный комплекс С — 125 предназначен для поражения воздушных целей на малых и средних высотах. Комплекс всепогодный, способен поражать цели на встречных курсах и вдогон. Характеристики ракеты и боевой части позволяют производить обстрел как наземных, так и надводных радиолокационно наблюдаемых целей.
Испытания комплекса начались в 1961 году, тогда же он был принят на вооружение войск ПВО Советской Армии. В тоже время для Военно — морского флота были разработаны корабельные варианты комплекса М1 «Волна» и М1 «Волна М». Вскоре новый зенитный ракетный комплекс был испытан в реальных боевых условиях – во Вьетнаме и Египте.

Двухступенчатая твердотопливная ракета 5В24 выполнена по нормальной аэродинамической схеме. Ракета имеет твердотопливный стартовый двигатель, время которого до сбрасывания – 2,6 сек. Маршевый двигатель также твердотопливный, запускается после окончания работы стартового и работает 18,7 сек. Если ракета не поразила цель, она самоликвидируется.

Для обнаружения и сопровождения воздушных целей служит станция наведения ракет. Максимальная дальность обнаружения целей составляет 110 км. В составе комплекса используются пусковые установки 5П71 или 5П73. На одной пусковой установке 5П71 размещается 2 зенитные управляемые ракеты, на ПУ 5П73 – 4 зенитные управляемые ракеты. Время заряжания – 1 минута. Для транспортировки и заряжания ракет используется транспортно — заряжающая машина на базе грузового автомобиля повышенной проходимости ЗИЛ — 131 или ЗИЛ — 157. Для предварительного обнаружения целей используются радиолокационные станции П — 15 и П — 18.

Главное боевое испытание комплекс прошел в 1973 году, когда Сирия и Египет использовали большое число комплексов против израильской авиации. Зенитный ракетный комплекс С — 125 использовался Вооруженными силами Ирака, Сирии, Ливии, Анголы. Восемь дивизионов С — 125 использовались для обороны Белграда при отражении налетов авиации НАТО против Югославии. Низковысотный ракетный комплекс С — 125 находится на вооружении армий и флотов стран СНГ, а также многих зарубежных государств, оставаясь и сегодня грозным оружием ПВО.



Зенитный ракетный комплекс С-75М «Десна»



Зенитный ракетный комплекс С — 75 предназначен для поражения воздушных целей на средних и больших высотах, на встречных курсах и вдогон. Перевозимый (буксируемый) комплекс разрабатывался для прикрытия важных административно — политических и промышленных объектов, войсковых частей и соединений. С — 75 одноканален по цели и трехканален по ракете, т. е. одновременно способен сопровождать одну цель и наводить на нее до трех ракет.

За время своего существования ЗРК С — 75 многократно модернизировался. В 1957 году на вооружение был принят упрощенный вариант СА — 75 «Двина», в 1959 году – С — 75М «Десна». Следующей модификацией стал комплекс С — 75М «Волхов». Ракеты всех серийных модификаций двухступенчатые, выполнены по нормальной аэродинамической схеме. Первая ступень (стартовый ускоритель) – твердотопливная, представляет собой пороховой реактивный двигатель, работающий в течение 4,5с.
Вторая ступень имеет жидкостный реактивный двигатель, работающий на соединении керосина и азотной кислоты. Боевая часть – осколочно — фугасная массой 196 кг. Максимальная дальность поражения целей С — 75 «Десна» составляет — 34 км. Максимальная скорость обстреливаемой цели навстречу — 1500 км/ч.

Зенитный ракетный комплекс С — 75 состоит на вооружении зенитно — ракетного дивизиона, включающего станцию наведения ракет, кабину сопряжения с автоматизированной системой управления, шесть пусковых установок, средства энергоснабжения, средства разведки воздушного пространства. Обычно пусковые установки располагаются по кругу на расстоянии 60 — 100 метров вокруг станции наведения ракет. Элементы комплекса могут располагаться на открытой местности, в окопах или стационарных бетонных укрытиях. Боевой расчет комплекса состоит из 4 человек – одного офицера и трех операторов сопровождения по угловым координатам.

В СССР боевое крещение С — 75 состоялось 1 мая 1960 года, когда под Свердловском был сбит высотный американский самолет разведчик U – 2 «Локхид», пилотируемый пилотом ЦРУ Пауэрсом. Результатом этого применения С — 75 было то, что США прекратили свои разведывательные полеты над территорией СССР и лишились тем самым важного источника стратегической развединформации. Под названием «Волга» (экспортное название) комплекс поставлялся во многие страны мира. Поставки осуществлялись в Анголу, Алжир, Венгрию, Вьетнам, Египет, Индию, Ирак, Иран, Китай, Кубу, Ливию и другие страны.

Зенитный  ракетный комплекс  С — 300П





Зенитный  ракетный комплекс  С — 300П принят на вооружение в 1979 году и предназначен для обороны важнейших административных, промышленных и военных объектов от  ударов средств воздушного нападения, в том числе нестратегических баллистических ракет. Он заменил системы ПВО С — 25 «Беркут», размещавшиеся вокруг Москвы, а также комплексы С — 125 и С — 75. Зенитный ракетный комплекс  С — 300П состоял на вооружении зенитных ракетных полков и бригад войск ПВО страны.

В комплексе С — 300П использовались буксируемые пусковые установки с вертикальным стартом 4 —  х  ракет и транспортные машины, предназначенные для перевозки ракет. В комплексе С — 300П первоначально использовалась ракета В — 500К. Ракета имеет твердотопливный двигатель, при запуске она выбрасывалась из транспортно — пускового контейнера с помощью пиропатронов на высоту 25 м, а затем запускался ракетный двигатель. Максимальная дальность поражения аэродинамической цели составляла 47 км.

В состав комплекса С — 300П входят:   радиолокатор подсвета и наведения, осуществляющий наведение до 12 ракет на 6 одновременно сопровождаемых целей,  низковысотный обнаружитель,  до 3 —  х пусковых комплексов, в каждом из которых может быть до 4 — х пусковых установок, а на каждой пусковой установке  — до 4 ракет типа В — 500К или В — 500Р.

В течение 1980 – 1990 гг. зенитная ракетная система С — 300 претерпела ряд глубоких модернизаций, которые существенно повысили ее боевые возможности.



Зенитный ракетный комплекс С-200В




Зенитная ракетная система большой дальности С — 200 предназначена для борьбы с современными и перспективными воздушными целями: самолетами дальнего радиолокационного обнаружения и управления, высотными скоростными самолетами — разведчиками, постановщиками помех и другими пилотируемыми и беспилотными средствами воздушного нападения в условиях интенсивного радиопротиводействия. Система всепогодная и может эксплуатироваться в различных климатических условиях.

За время своего существования ЗРК С — 200 многократно модернизировался: в 1970 г. поступил на вооружение С — 200В («Вега») и в 1975 г. – С — 200Д («Дубна»). В Советском Союзе С — 200 входил в состав зенитно — ракетных бригад или полков смешанного состава, включающих кроме того, дивизионы С — 125. Зенитная управляемая ракета системы С — 200 двухступенчатая. Первая ступень состоит из четырех твердотопливных ускорителей. Маршевая ступень оснащена жидкостным двухкомпонентным ракетным двигателем. Боевая часть осколочно — фугасная. Ракета имеет головку для полуактивного самонаведения.

В состав ЗРК С — 200 входят: пункт управления и целеуказания К — 9М; дизель — электростанции; радиолокатор подсвета цели, который представляет собой высокопотенциальную радиолокационную станцию непрерывного излучения. Она осуществляет сопровождение цели и вырабатывает информацию для пуска ракеты. В составе комплекса имеется шесть пусковых установок, которые располагаются вокруг радиолокатора подсвета цели. На них осуществляется хранение, предстартовая подготовка и старт зенитных ракет. Для раннего обнаружения воздушных целей комплексу придается радиолокационная станция воздушной разведки типа П — 35.

ЗРК С — 200, обслуживаемые советскими расчетами, поставлялись Сирии и применялись в боевых действиях зимой 1982/1983 годов против израильской и американской авиации. Комплекс поставлялся в Индию, Иран, КНДР, Ливию, Северную Корею и другие страны.



10 российских средств ПВО: ЗРК и ЗРС

Отражать летящие ракеты противника, сбивать самолеты и вертолеты, прикрывать сухопутные войска и важные объекты — все это могут средства противовоздушной обороны. Зенитно-ракетные системы и комплексы — самые сложные с инженерной точки зрения военные машины: для них разрабатываются средства воздушной разведки, наведения и слежения; на них ставят лазерное и радиооборудование. Некоторые из них способны увидеть цель за 200 километров, сбить беспилотный самолет, невидимку Stealth или самонаводящуюся ракету.

ЗРС С-300ВМ «Антей-2500»

Единственная в мире мобильная система ПВО, которая может перехватывать баллистические ракеты малой и средней дальности (до 2500 км). Еще «Антей» может сбить современный самолет, в том числе невидимку Staelth. Цель «Антей» мижет поразить одновременно четырьмя или двумя ракетами ЗУР 9М83 (9М83М) (в зависимости от используемой пусковой установки). Помимо российской армии концерн «Алмаз — Антей» поставляет «Антей» в Венесуэлу; подписан также контракт с Египтом. А вот Иран в 2015 году отказался от него в пользу ЗРК С-300.

ЗРС С-300В

Войсковая самоходная зенитная ракетная система С-З00В несет два типа ракет. Первый — 9М82 для того, чтобы сбивать баллистические «Першинги» и авиационные ракеты типа SRAM, а также далеко летящие самолеты. Второй — 9М83, для поражения летательных аппаратов и баллистических ракет типа «Ланс» и Р-17 «Скад».

Трофей противника: тест-драйв танка «Пантера»

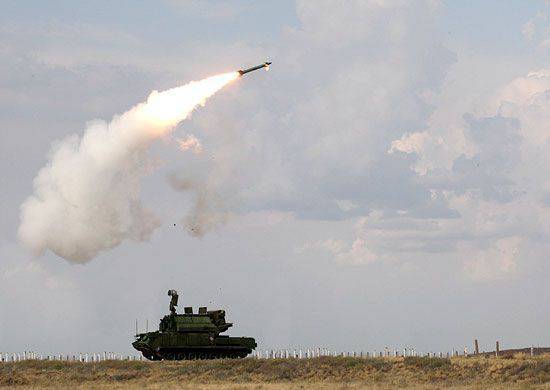

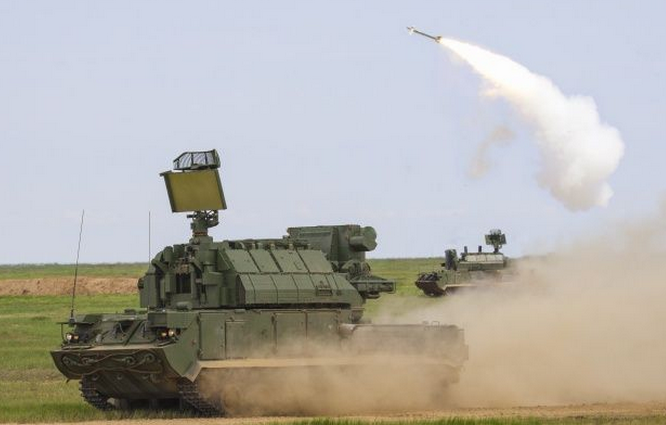

Автономная ЗРС «Тор»

Носящая гордое имя скандинавского божества ЗРК «Тор» может прикрыть не только пехоту и технику, но и здания и промышленные объекты. «Тор» защищает, в том числе, от высокоточного оружия, управляемых авиабомб и беспилотников противника. При этом система сама контролирует обозначенное воздушное пространство и самостоятельно сбивает все воздушные цели, не опознанные системой «свой-чужой». Поэтому она им называется автономной.

Зенитно-ракетный комплекс «Оса» и его модификации «Оса-АК» и «Оса-АКМ»

С 60-х годов XX века «Оса» стоит на вооружении советской, а впоследствии российской армии и армий стран СНГ, а также более 25 стран дальнего зарубежья. Она способна защитить сухопутные войска от самолетов, вертолетов и крылатых ракет противника, действующих на предельно малых, малых и средних высотах (до 5 м на удалении до 10 км).

ЗРК МД-ПС повышенной скрытности функционирования

Скрытность МД-ПС обеспечивается за счет использования оптических средств обнаружения и наведения ракеты по инфракрасному излучению цели в диапазоне волн 8−12 мкм. Система обнаружения имеет круговой обзор и может одновременно найти до 50 целей и выбрать самые опасные. Наведение осуществляется по принципу «выстрелил-забыл» (ракетами с головками самонаведения, которые «видят» цель).

«Тунгуска»

Зенитный пушечный ракетный комплекс «Тунгуска» — это ПВО ближнего радиуса действия. В бою она прикрывает пехоту от вертолетов и штурмовой авиации, действующих на малых высотах, и обстреливает легкобронированную сухопутную и плавучую технику. Огонь она открывает не только с места, но и в движении — только бы не было тумана и снегопада. Кроме ракет ЗУР9М311 «Тунгуска» оснащена зенитными автоматами 2А38, которые могут развернуться к небу до угла в 85 градусов.

«Сосна — РА»

Лёгкий мобильный буксируемый зенитный пушечно-ракетный комплекс «Сосна-РА», как и «Тунгуска», оснащена зенитным автоматом, который поражает цели на высоте до 3 км. Но главное достоинство «Сосны-РА» — гиперзвуковая ракета 9М337 «Сосна-РА», которая стреляет уже по целям на высоту до 3500 метров. Дальность поражения составляет от 1,3 до 8 км. «Сосна-РА» — легкий комплекс; это значит, что его можно поставить на любую платформу, которая выдержит ее вес — грузовики Урал-4320, КамАЗ-4310 и другие.

Новинки

Зенитная ракетная система большой и средней дальности С-400 «Триумф»

Поражение целей на большой дальности в российской армии обеспечивает, в том числе, ЗРС С-400 «Триумф». Она предназначена для уничтожения средств воздушно-космического нападения, и способна перехватить цель на расстоянии более 200 километров и на высоте до 30 км. На вооружении российской армии «Триумф» стоит с 2007 года.

«Панцирь-С1»

ЗРПК «Панцирь-С1» приняли на вооружение в 2012 году. Его автоматические пушки и управляемые ракеты с радиокомандным наведением с инфракрасным и радиолокационным слежением позволяют обезвредить любую цель в воздухе, не суше и на воде. «Панцирь-С1» вооружен 2 зенитными пушками и 12 ракетами класса «земля-воздух».

ЗРК «Сосна»

Мобильный зенитный ракетный комплекс ближнего радиуса действия «Сосна» — это последняя российская новинка; на вооружение комплекс поступит только в конце этого года. Она имеет две части — бронебойного и осколочно-стержневого действия, то есть может бить и по бронетехнике, укреплениям и кораблям, сбивать крылатые ракеты, беспилотники и высокоточное оружие. Наводится «Сосна» лазером: ракета летит по лучу.

Цели «Беркута» и «Десны». Какими были первые советские зенитные ракетные системы

​​​​​​Сегодня в российской армии множество различных систем и комплексов ПВО, но именно с С-25 и С-75 началась история зенитных ракетных войск в нашей стране.

Развертывание вокруг столицы С-25, получившей кодовое название «Беркут», было завершено до 1958 года. Он стал первым отечественным образцом зенитного управляемого ракетного оружия, доведенным до серийного производства и принятым на вооружение. Система неоднократно усовершенствовалась, что позволило ей прослужить до середины 1980-х годов.

Разработанная на ее основе С-75 «Десна» впервые в Советском Союзе была испытана в боевых условиях, став впоследствии самой применяемой в мире системой ПВО. Специалисты отмечают, что она получилась очень удачной и успешно поставлялась на экспорт в более чем 40 стран.

С-25 «окольцевала» столицу

В конце 1940-х годов потенциальный противник уже имел на вооружении стратегические бомбардировщики. Они были носителями ядерного оружия, которое могли перебросить на территорию СССР и тем самым достать Москву. В связи с этим Сталин лично поставил задачу создать в кратчайшие сроки ПВО столицы.

9 августа 1950 года Постановлением Совета Министров СССР Конструкторскому бюро № 1 (КБ-1, ныне — ​​​​​​Научно-производственное объединение «Алмаз» имени академика А.А. Расплетина) была поставлена задача разработать систему зенитного управляемого ракетного оружия (ЗУРО) «Беркут».

ЗРК С-25 Сергей Преображенский/ТАСС

ЗРК С-25

© Сергей Преображенский/ТАСС

Была принята концепция, предложенная А.А. Расплетиным и не имеющая аналогов в мире: многоканальная радиолокационная станция наведения, выполняющая функции обнаружения воздушных целей, их сопровождения, сопровождения зенитных ракет и наведения их на цели. Каждый радиолокатор осуществлял обзор пространства в секторе 60 градусов, сканируя двумя лопатообразными лучами. Он обнаруживал, захватывал и автоматически сопровождал до 20 целей и 20 наводимых на них ракет. Затем выдавал команды управления и передавал их на ракеты. Построение зенитных ракетных комплексов (ЗРК) на основе секторных радиолокаторов определило весь облик будущей системы ПВО Москвы, а Расплетин стал ее главным конструктором в 1953 году.

Система ПВО столицы была построена таким образом, что радиолокаторы кругового обзора были выдвинуты на дальние рубежи для обнаружения подлетающих целей. Затем два кольца секторных многоканальных ЗРК, удаленных от Москвы на 50 км (24 комплекса) и 90 км (32 комплекса). В их состав входили радиолокаторы наведения с зенитными ракетами. Управление системой обеспечивали центральный и четыре секторных командных пункта.

Перед каждым радиолокатором наведения на удалении от 1,2 до 4 км располагалось 60 стартовых столов. Ракеты стартовали вертикально, автоматически захватывались радиолокаторами на сопровождение и далее передаваемыми на ракеты командами наводились на цели.

Зенитная ракета стационарного ЗРК С-25 в музее полигона Капустин Яр Leonidl/CC BY-SA 3.0/Wikimedia Commons

Зенитная ракета стационарного ЗРК С-25 в музее полигона Капустин Яр

© Leonidl/CC BY-SA 3.0/Wikimedia Commons

Испытания С-25 на полигоне Капустин Яр начались в сентябре 1952 года, и уже 2 ноября был проведен первый успешный пуск ракеты. 25 апреля 1953-го в ходе испытаний был сбит самолет-мишень бомбардировщик Ту-4, летящий на высоте 7 тыс. м. Именно эта дата стала днем рождения нового вида оружия ПВО, способного эффективно вести борьбу с самолетами и другими аэродинамическими средствами нападения в любых погодных условиях.

«…На небе разыгралась такая картина, как будто сближались друг с другом два сказочных змея, распуская за собой огромные серебристо-чешуйчатые хвосты. Когда змеи схлестнулись лбами, то более быстрый полетел дальше, а у второго голова отвалилась от хвоста и начала падать, облизываемая языками пламени, разваливаться на дымящиеся и горящие куски», — писал в своей книге «Секретная зона. Исповедь генерального конструктора» один из создателей С-25 генерал-лейтенант Григорий Кисунько.

7 мая 1955 года «Беркут» был принят на вооружение Советской армии. Впервые ракета В-300 системы С-25 была открыто показана на военном параде 7 ноября 1960 года.

ЗРС могла сбивать самолеты и бомбардировщики, летящие со скорость до 1500 км/ч на максимальной высоте до 20 км. По тем временам это был настоящий технический прорыв — комплекс, который мог одновременно решать задачи и отслеживания, и поражения большого количества воздушных целей. При этом конструкторами была реализована возможность координации и взаимодействия между отдельными батареями системы. Изюминкой С-25 было наличие многоканальных РЛС. Вплоть до конца 1960-х годов ни один другой комплекс не мог похвастаться такими возможностями.

Ракеты комплекса С-25 на военном параде в честь 69-й годовщины Октябрьской революции, 1986 год Виталий Созинов, Александр Яковлев/ТАСС

Ракеты комплекса С-25 на военном параде в честь 69-й годовщины Октябрьской революции, 1986 год

© Виталий Созинов, Александр Яковлев/ТАСС

После модернизации 1966 года «Беркут» получил возможность поражать также крылатые ракеты, летящие со скоростью до 4300 км/ч в диапазоне высот от 0,5 до 35 км, при этом максимальная дальность действия комплекса составляла 58 км. Кроме того, появилась возможность опознавания на индикаторах принадлежности самолета.

Были у С-25 и недостатки. Комплекс был полностью не мобилен, а вооруженные им военные части представляли собой большие по площади объекты, которые были уязвимы для ядерных ударов противника. Также была относительно высокая стоимость и сложность эксплуатации. Поэтому в СССР быстро отказались от дальнейшей постройки С-25 в пользу создания более простых, но при этом мобильных ЗРС (такими впоследствии стали С-75 и С-125).

Несмотря на многократные модернизации, к началу 1980-х годов С-25 уже завершала свое существование — технические решения полностью исчерпали возможности дальнейшего совершенствования. К тому же в 1979 году на вооружение была принята другая новая ЗРС — С-300П. С боевого дежурства С-25 сняли в 1984-м.

С-75: первая боевая

В середине 1950-х годов обеспечение ПВО важнейших объектов на территории СССР и создание ПВО в приграничных районах требовали разработки мобильной ЗРС с минимальным временем развертывания (свертывания) на позиции. И первой такой системой стала С-75. Ее средства могли перевозить автомобильным, железнодорожным, авиационным и морским транспортом.

Из-за ограничений, обусловленных применявшейся элементной базой, С-75 являлась одноканальной по цели. Она осуществляла поражение цели, совершающей полет в произвольном направлении, обеспечивая наведение на цель до трех ракет.

ЗРК С-75 ТАСС

С-75 разрабатывалась на основе принципов, заложенных в С-25, в том числе с обеспечением линейного сканирования пространства в ортогональных плоскостях. При проектировании ее были найдены и впервые внедрены многие научно-технические решения, такие как новая конструкция антенн со скрытыми сканерами, алгоритм наведения ракеты на цель по методу половинного спрямления, режим автоматического функционального контроля с проведением обстрела имитируемой цели «электронными ракетами».

Государственные испытания С-75 были успешно завершены в 1957 году, и 12 декабря Постановлением ЦК КПСС и Совета Министров СССР № 1382-638 система была принята на вооружение войск ПВО страны. Кстати, наиболее распространенной, удачной и боевой модификацией С-75 стал не первый его вариант с индексом СА-75 «Двина», а именно С-75 «Десна», принятый на вооружение 22 мая 1959 года.

ЗРК С-75 Олег Пороховников/ТАСС

ЗРК С-75

© Олег Пороховников/ТАСС

ЗРС неоднократно модернизировалась вплоть до 1975 года, а ее модификации выпускались до 1987-го. После модернизации 1975 года С-75 смог поражать воздушные цели с максимальной скоростью до 3700 км/ч на дальности до 65 км и на высоте до 30 км. Всего было изготовлено и передано в эксплуатацию около 1 тыс. комплектов для наших войск и около 800 единиц за рубеж.

С-75 стал самым применяемым комплексом ПВО в мире, однако его первый успех был не в небе СССР. Два комплекса были отправлены в Китай по просьбе Мао Цзэдуна, там советские специалисты обучали китайские расчеты работе на С-75. И 7 октября 1959 года в небе над Пекином ими был уничтожен скоростной разведчик RВ-57D на высоте около 21 тыс. м. Данный эпизод стал первым в истории, когда самолет был уничтожен запущенной с земли зенитной управляемой ракетой.

В советском же небе первый успех этой ЗРС случился в ноябре 1959-го, когда над Волгоградом на высоте 28 тыс. м был сбит американский разведывательный аэростат. И именно ракеты «Десны» 1 мая 1960 года смогли сбить в небе над Уралом высотный самолет-шпион U-2, пилотируемый летчиком США Фрэнсисом Гэри Пауэрсом. Этот эпизод до сих пор считается одним из самых громких международных скандалов времен холодной войны.

Другим политически значимым применением ЗРС стало уничтожение U-2 над Кубой 27 октября 1962 года. Звездным часом «Десны» стала вьетнамская война. Включенные в состав Военно-воздушных сил Вьетнамской народной армии советские дивизионы за все время уничтожили, по разным оценкам, от 1200 до 1900 американских самолетов. После Вьетнама С-75 активно использовали практически во всех локальных конфликтах ХХ века — в Египте, в Индии, во время ирано-иракской войны и на Балканах в 1990-х. Даже известны случаи, когда китайские зенитчики обстреливали ими вьетнамские истребители МиГ-21. Советские С-75 воевали против созданных в Советском Союзе самолетов.

С-75 на военном параде в честь 57-й годовщины Октябрьской революции, 1974 год Черединцева Валентина/ТАСС

С-75 на военном параде в честь 57-й годовщины Октябрьской революции, 1974 год

© Черединцева Валентина/ТАСС

Последний же известный случай боевого применения ЗРС данного типа зафиксирован несколько лет назад. В открытых источниках утверждалось, что в 2016-м якобы при помощи С-75 хуситы сбили над Йеменом современный американский беспилотник MQ-1 Predator.

За создание С-75 главный конструктор комплекса Александр Расплетин и главный инженер КБ-1 Федор Лукин стали лауреатами Ленинской премии. Заместитель главного конструктора Борис Бункин и главный конструктор ракеты Петр Грушин были удостоены звания Героя Социалистического Труда.

После «Триумфов» придет «Прометей»

Созданные затем ЗРС С-125 «Нева», С-200 «Ангара», С-300 в конечном итоге позволили нашей стране успешно решать геополитические задачи. С момента появления первых С-25 и С-75 прошло более 65 лет, но и сегодня именно Россия является одним из ведущих производителей различных систем и комплексов ПВО. На мировом рынке вооружений наряду с авиационной техникой они пользуются стабильно высоким спросом.

Спецпроект на тему

Сегодня настоящим бестселлером можно назвать ЗРС С-400 «Триумф». Ее обладателями уже стали Индия и Китай, а история контракта на поставку Турции наделала много шума — против приобретения российских систем активно выступили США и НАТО.

Представители Минобороны РФ также заявляли о возможном экспорте «Триумфов» в Белоруссию и Казахстан, но официально о фактах таких поставок не говорилось. Сообщалось, что на С-400 существует «реальная очередь»: интерес со стороны стран Юго-Восточной Азии, Ближнего Востока и некоторых государств — членов ОДКБ.

С-400, которая является продолжателем славных традиций советских систем ПВО, сегодня составляет основу защиты российского воздушного пространства. Поставки ее в войска концерном ВКО «Алмаз-Антей» идут ежегодно. В июне сообщалось о подписании еще одного контракта, согласно которому до 2023 года Вооруженные силы РФ получат еще три полка «Триумфов».

‘ ТАСС/Минобороны России’

В ближайшие годы российская армия начнет получать перспективную ЗРС пятого поколения С-500 «Прометей» с повышенным противоракетным потенциалом. Предполагается, что по боевым возможностям она будет значительно превосходить С-400 и ее конкурента — американскую систему PAC-3 (последняя версия зенитного ракетного комплекса Patriot).

С-400 на Международном военно-техническом форуме "Армия-2019" в парке "Патриот" EPA-EFE/MAXIM SHIPENKOV

С-400 на Международном военно-техническом форуме «Армия-2019» в парке «Патриот»

© EPA-EFE/MAXIM SHIPENKOV

Главнокомандующий ВКС РФ Сергей Суровикин заявлял в интервью газете «Красная звезда», что С-500 помимо аэродинамических и баллистических целей будет способна уничтожать гиперзвуковое оружие в околоземном пространстве. И по техническим характеристикам ее можно отнести к первому поколению систем противокосмической обороны.

Основная задача комплекса — уничтожение баллистических ракет средней дальности, а при необходимости и межконтинентальных баллистических ракет на конечном участке траектории их полета. Кроме того, С-500 способна уничтожать гиперзвуковые летательные аппараты, самолеты и беспилотные летательные аппараты

Сергей Бабаков

начальник зенитно-ракетных войск ВКС России, генерал-майор

На сегодняшний день аналогов этой российской разработке в мире не существует.


Роман Азанов

В материале использована информация с официального сайта НПО «Алмаз»

Современные переносные зенитные ракетные комплексы: краткий обзор

В структуре войсковой противовоздушной обороны важное место занимают переносные зенитные ракетные комплексы (ПЗРК). Вооружение этого класса дополняет иные системы ПВО, обеспечивая усиленную защиту от нападения с воздуха. Первые серийные ПЗРК современного облика появились в шестидесятых годах, и до сих пор остаются на вооружении армий мира. Продолжается дальнейшее развитие таких систем. За счет использования новых технологий и идей удается значительно повышать характеристики ПЗРК и, как следствие, защищенность войск от нападения с воздуха. Рассмотрим последние проекты ПЗРК, созданные в ведущих странах мира.

Россия – «Игла-С» и «Верба»

В вооруженных силах России и некоторых других государств широкое распространение получили ПЗРК семейства «Игла». Самой новой системой семейства является комплекс 9К338 «Игла-С», разработанный в КБ Машиностроения (г. Коломна) и принятый на вооружение в начале двухтысячных годов. В этом проекте использовались некоторые идеи, заимствованные из предыдущих проектов семейства, а кроме того применены несколько новых технологий и решений. С помощью такого подхода к конструированию удалось обеспечить возможность поражения различных целей, в том числе крылатых ракет и БПЛА, как вдогон, так и на встречных курсах.

Как и предыдущие отечественные ПЗРК, система «Игла-С» имеет несколько основных агрегатов. Боевые средства включают в себя транспортно-пусковой контейнер с ракетой, источником питания и баллоном хладагента, а также многоразовый пусковой механизм, присоединяемый к контейнеру перед применением. Кроме того, в состав комплекса входят подвижной контрольный пункт, а также контрольно-поверочная и учебная аппаратура.

В составе комплекса «Игла-С» используется управляемая ракета 3М342 с твердотопливным двигателем и инфракрасной головкой самонаведения. Для обнаружения цели используются два фотоприемника, работающие в разных диапазонах. Для упрощения конструкции ракеты система управления имеет только одну пару рулей, которая применяется для управления как по тангажу, так и по рысканью. Во время полета ракета вращается вокруг продольной оси, а маневрирование осуществляется за счет своевременного отклонения рулей на нужный угол.

Ракета 3М342 имеет длину 1,635 м и диаметр корпуса 72 мм. Стартовый вес – 11,7 кг, общая масса комплекса – 19 кг. Изделие оснащается двумя (стартовый и маршевый) твердотопливными двигателями. Ракета развивает скорость до 600 м/с, и способна поражать цели на дальностях до 6 км и высотах в диапазоне 10-3500 м. На встречных курсах ракета может поражать цели, движущиеся со скоростью до 400 м/с, на догонных – до 320 м/с. Ракета оснащается осколочно-фугасной боевой частью весом 2,5 кг с контактным и дистанционным взрывателями. Система управления ракеты использует т.н. схему смещения – ракета наводится не на сопло двигателя, а на корпус цели.

В 2001 году ПЗРК 9К338 «Игла-С» прошел государственные испытания, а в 2002-м был принят на вооружение. Тогда же начались поставки серийного оружия новой модели. По некоторым данным, производство систем «Игла-С» продолжается до сих пор. Некоторое количество таких ПЗРК поставлялось зарубежным государствам: Азербайджану, Венесуэле, Вьетнаму, Ираку и т.д.

Летом 2014 года стало известно о начале поставок серийных ПЗРК новой модели 9К333 «Верба». Как и ряд других подобных систем, «Верба» разрабатывалась коломенскими специалистами. Создание нового комплекса велось, как минимум, с середины прошлого десятилетия. Ориентировочно в 2007 году начались его испытания. В течение нескольких следующих лет продолжалась разработка и доводка новой системы. С 2012 года Завод им. Дегтярева (г. Ковров) выпускал ракеты нового комплекса, а первая серийная партия, предназначенная для поставок в войска, была изготовлена весной прошлого года.

Большая часть сведений о комплексе «Верба» пока не оглашалась. Более того, остается неизвестным даже внешний вид этой системы. По некоторым данным, новый ПЗРК оснащается инфракрасной трехдиапазонной головкой самонаведения и имеет более высокие характеристики в сравнении с предыдущими отечественными системами этого класса. Так, максимальная дальность стрельбы оценивается в 6-6,5 км, максимальная высота поражения цели – до 4-4,5 км. Более точные сведения отсутствуют.

США – FIM-92 Stinger

С начала восьмидесятых годов вооруженные силы США и ряда зарубежных государств используют ПЗРК FIM-92 Stinger. За прошедшие десятилетия этот комплекс прошел несколько модернизаций, направленных на повышение его характеристик. Прежде всего. доработкам подвергались системы наведения и управления, что привело к заметному росту характеристик. Кроме того, предпринимаются определенные меры, направленные на увеличение срока службы.

Комплексы Stinger всех модификаций имеют схожий состав. В составе этих ПЗРК используются зенитная ракета в транспортно-пусковом контейнере, пусковой механизм, оптический прицел для визуального предварительного наведения ракеты, блок с электрической батареей и хладагентом, а также аппаратура опознавания «свой-чужой».

Ракеты ПЗРК FIM-92 всех модификаций строятся по схеме «утка» и оснащаются твердотопливными ракетными двигателями. На ракетах применяются двухдиапазонные инфракрасные головки самонаведения. В последних проектах модернизации предусматривается использование ГСН, работающих как в инфракрасном, так и в ультрафиолетовом диапазоне. Подобная аппаратура обеспечивает более эффективное обнаружение цели и менее подвержена действию помех.

Ракеты всех модификаций имеют длину около 1500 мм и диаметр корпуса 70 мм. Стартовый вес ракеты – около 10 кг. В боевом положении комплекс весит порядка 15-16 кг. Используемый твердотопливный ракетный двигатель обеспечивает скорость полета до 700-750 м/с. Для поражения цели используется осколочно-фугасная боевая часть весом 2,3 кг. Последние модификации комплекса Stinger способны лететь на дальность до 8 км и поражать цели на высотах до 3,5 км.

Комплекс FIM-92 Stinger был принят на вооружение армии США в 1981 году и вскоре вытеснил аналогичные системы своего класса. Кроме того, ПЗРК Stinger поставлялся в большое количество зарубежных стран. Такие системы активно использовались в различных вооруженных конфликтах, начиная с боев за Фолклендские острова. Существуют проекты использования ракет «Стингер» в качестве оружия наземных ЗРК. Кроме того, подобное вооружение может использоваться авиационной техникой нескольких типов.

Современные переносные зенитные ракетные комплексы: краткий обзор

Великобритания – Starstreak

В 1997 году Великобритания приняла на вооружение ПЗРК Starstreak, разрабатывавшийся с середины восьмидесятых годов. В этом комплексе предлагалось использовать ряд оригинальных идей. Любопытной особенностью комплекса является возможность выполнения в трех конфигурациях: переносной, облегченной станковой и самоходной. При этом все варианты оснащаются одинаковой аппаратурой и применяют одну и ту же ракету.

Основным элементом ПЗРК Starstreak является управляемая ракета Starstreak HVM (High Velocity Missile – «Высокоскоростная ракета»). Как и другие изделия своего класса, эта ракета поставляется в транспортно-пусковом контейнере, который стыкуется с другими элементами комплекса. Ракета Starstreak HVM имеет большие отличия от иного зенитного оружия. Вместо традиционной осколочно-фугасной боевой части на ней устанавливается оригинальная, состоящая из трех боевых самостоятельных частей. В головной части ракеты крепятся три стреловидных поражающих элемента, которые оснащаются собственными системами наведения и осколочно-фугасными боевыми частами.

По некоторым причинам авторы проекта из компании Thales Air Defence решили использовать в комплексе Starstreak полуактивное лазерное наведение. Перед пуском и до момента поражения цели оператор комплекса должен удерживать на атакуемом объекте прицельную марку, подсвечивая его лазерным лучом. По некоторым данным, в вариантах самоходного и станкового ЗРК может использоваться автоматическое сопровождение цели.

После обнаружения и взятия цели на сопровождение оператор должен производить пуск, продолжая слежение за целью. При помощи стартового двигателя ракета выходит из контейнера и включает маршевый двигатель. С помощью последнего ракета преодолевает некоторое расстояние до цели. После выработки заряда твердого топлива производится сброс трех стреловидных поражающих элементов. Они, используя собственные системы, находят цель и наводятся на нее. Утверждается, что применение трех стреловидных элементов позволяет повысить вероятность поражения цели. Попав в самолет или вертолет противника, стреловидный боеприпас пробивает его обшивку и повреждает внутренние агрегаты, а затем взрывается, увеличивая ущерб.

Ракета Starstreak HVM имеет длину 1,37 м и максимальный диаметр корпуса 130 мм. Вес транспортно-пускового контейнера с ракетой – около 14 кг. Стреловидные поражающие элементы длиной 45 см и диаметром 2 см оснащены небольшими стабилизаторами и рулями. Общая масса трех миниатюрных боевых частей, устанавливаемых на поражающие элементы, – около 900 г. ЗРК Starstreak может поражать цели на дальностях до 6 км и высотах до 5 км.

Ракеты Starstreak HVM могут использоваться в зенитных комплексах нескольких типов. В первую очередь это переносной вариант, в котором применяется пусковой механизм и некоторое другое оборудование. Кроме того, существует модификация LML, основой которой является легкий станок для трех контейнеров с ракетами и аппаратуры наведения. Для установки на самоходные шасси предлагается боевой модуль Starstreak SP с креплениями для восьми контейнеров и набором специального оборудования.

Основным эксплуатантом ПЗРК Starstreak являются вооруженные силы Великобритании. С начала двухтысячных годов некоторое количество систем этого семейства было поставлено зарубежным государствам: Индонезии, Таиланду и ЮАР.

Современные переносные зенитные ракетные комплексы: краткий обзор

Франция – Mistral

С конца восьмидесятых годов французские военные используют ПЗРК Mistral, разработанный компанией Matra BAE Dynamics (ныне входит в состав концерна MBDA). В середине девяностых появилась обновленная модификация комплекса, имеющая более высокие характеристики в сравнении с базовой версией. Кроме того, на основе этого ПЗРК были разработаны несколько вариантов зенитных систем, отличающихся друг от друга базовыми машинами и т.д.

Несмотря на все усилия разработчиков, ракета комплекса Mistral получилась довольно тяжелой – ее стартовый вес достигает 18,7 кг. Масса ракеты с транспортно-пусковым контейнером – 24 кг. По этой причине авторам проекта пришлось использовать любопытное решение, которое компенсирует большой вес ракеты, однако значительно снижает мобильность комплекса в сравнении с иными системами своего класса. Все агрегаты переносной версии комплекса монтируются на станке особой конструкции. На опоре-треноге крепится вертикальная стойка с небольшим сиденьем для оператора и держателями для транспортно-пускового контейнера ракеты. Кроме того, на стойке крепятся прицельные приспособления. При помощи такого станка оператор может наводить ракету в двух плоскостях.

Ракета комплекса Mistral имеет стандартную для таких изделий компоновку и комплектацию. При этом не обошлось без оригинальных идей. Так, головной обтекатель ракеты имеет форму многогранной пирамиды, что улучшает аэродинамические характеристики в сравнении с традиционными сферическими обтекателями. Инфракрасная ГСН построена на основе приемного устройства мозаичного типа, благодаря чему может находить цели со сниженным уровнем излучения, а также отличать их от помех и отраженного излучения.

ПЗРК Mistral комплектуется одной из самых крупных ракет своего класса. Ее длина достигает 1,86 м, диаметр корпуса – 90 мм, а вес с транспортно-пусковым контейнером – 24 кг. Ракета оснащается стартовым и маршевым твердотопливными двигателями. Маршевая силовая установка разгоняет ракету до 800 м/с. Обеспечивается захват цели типа «самолет» на дальностях до 6 км, что равно максимальной дальности полета ракеты. Максимальная высота поражения – 3 км. При использовании комплекса Mistral для атаки иных целей, например вертолетов, максимальные дальность и высота обнаружения и поражения сокращаются. Поражение цели производится при помощи осколочно-фугасной боевой части весом 3 кг. Боевая часть оснащена контактным и дистанционным лазерным взрывателями.

Несмотря на большие габариты и отсутствие серьезных преимуществ перед иными современными аналогами, комплекс Mistral французского производства заинтересовал не только вооруженные силы Франции, но и военных других государств. Этот ПЗРК в различных модификациях поставлялся в 25 стран мира. В интересах зарубежных армий производились как системы в
базовой комплектации, так и зенитные комплексы, выполненные на базе самоходных шасси.

Современные переносные зенитные ракетные комплексы: краткий обзор

Китай – FN-6

В конце девяностых годов Шанхайская академия космических технологий занялась проектом нового переносного зенитного ракетного комплекса. Новую разработку под названием FN-6 впервые продемонстрировали в 2000 году. К этому времени комплекс изготавливался серийно и поставлялся в части Народно-освободительной армии Китая. Позже были подписаны контракты на поставку таких систем зарубежным государствам.

По общей архитектуре и составу ПЗРК FN-6 является типичным представителем вооружения своего класса. Он включает в себя транспортно-пусковой контейнер с ракетой, пусковой механизм и набор специального оборудования. Как и другие ракеты этого класса, боеприпас комплекса FN-6 оснащается инфракрасной ГСН. Применяется фотоприемник с четырьмя ячейками, принимающими излучение цели. ГСН прикрыта пирамидальным обтекателем. По некоторым данным, головка самонаведения китайской разработки способна находить цель при использовании активных помех.

Ракета длиной 1,49 м диаметром 71 мм весит 10,8 кг. Масса готового к использованию комплекса – 16 кг. Ракета покидает контейнер при помощи стартового двигателя, после чего включается маршевый. Твердотопливный маршевый двигатель разгоняет ракету до скорости порядка 600 м/с. Обеспечивается поражение целей на дальностях до 6 км и высотах 15-3800 м. При стрельбе на встречных курсах ПЗРК FN-6 может поражать цели, движущиеся со скоростью до 800 м, при стрельбе вдогон скорость цели ограничена 500 м/с. В полете ракета может маневрировать с перегрузкой до 18 единиц.

ПЗРК FN-6 создавался по заказу Народно-освободительной армии Китая, которая получила оружие первых серийных партий. В дальнейшем такое вооружение приобрели несколько зарубежных государств: Малайзия, Камбоджа, Судан, Пакистан, Сирия и т.д.

Известно о разработке модернизированных вариантов комплекса FN-6. Так, в 2006 году был впервые представлен комплекс FN-16 с повышенными характеристиками. По некоторым данным, ракета этого ПЗРК оснащается двухдиапазонной головкой самонаведения, что значительно повышает ее устойчивость к помехам. Также были созданы иные модификации комплекса.

По материалам:
http://rbase.new-factoria.ru/
http://pvo.guns.ru/
http://militaryrussia.ru/blog/topic-544.html
Василин Н.Я., Гуринович А.Л. Зенитные ракетные комплексы. – Мн.: ООО «Попурри», 2002

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Развитие и роль ЗРК в системе ПВО. Часть 5-я
В середине 70-х годов на вооружении войсковых подразделений Советской Армии находились достаточно эффективные мобильные комплексы ПВО средней и малой дальности фронтового, армейского, дивизионного и полкового звена. Однако общей чертой этих ЗРК была «одноканальность по цели», другими словами можно было одновременно обстреливать только одну воздушную цель, хотя и несколькими ЗУР. Эта черта армейских комплексов первого поколения существенно ограничивала возможности по борьбе с воздушным противником в случае массированного налёта.

Одной из наиболее приоритетных задач считалось повышение боевых характеристик весьма удачного ЗРК «Куб», который применялся для обеспечения ПВО танковых дивизий. В 1978 году на вооружение был принят ЗРК «Куб-М4», в состав каждой батареи комплекса «Куб-М3» была введена самоходная огневая установка (СОУ) 9А38 с ракетами 9М38.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Самоходная огневая установка 9А38

Благодаря введению в состав комплекса СОУ количество целевых каналов увеличилось вдвое. Самоходная огневая установка может самостоятельно находить, опознавать и открывать огонь по целям. Таким образом СОУ 9А38 заключает в себе функции самоходной пусковой установки (СПУ) и самоходной установки разведки и наведения (СУРН). СОУ 9А38 способна находить цели в заданном секторе и выполнять захват цели, автосопровождение, решать предстартовые задачи и выполнять наведение трёх собственных ЗУР и трёх ЗУР сопряжённой с ней СПУ.

При стрельбе ЗУР 9М38 поражение самолетов, летящих на высотах более 3 км, обеспечивалось на дальности от 3,4 до 20,5 км, а на высоте 3,1 м — от 5 до 15,4 км. Зона поражения по высоте составила от 30 м до 14 км. Вероятность поражения самолета одной ЗУР 9М38 составила 0,7-0,93.

В начале 80-х начались поставки в войска ЗРК «Бук-М1» (Армейский самоходный зенитный ракетный комплекс «Бук»). По сравнению с предшествующими комплексами аналогичного назначения ( ЗРК «Куб-М3» и «Куб-М4» ) комплекс «Бук-М1» имел более высокие боевые и эксплуатационные характеристики и обеспечивал:
— одновременный обстрел дивизионом до шести целей, а при необходимости — выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;
— большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;
— повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;
— большую эффективность поражения цели за счет повышенной мощности боевой части ЗУР.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК «Бук-М1»

Организационно ЗРК «Бук» сводились в зенитные ракетные бригады, в которые входили: КП (пункт боевого управления бригады из состава АСУ «Поляна-Д4»), четыре зенитных ракетных дивизиона со своими КП, станцией обнаружения и целеуказания, взводом связи и тремя зенитными ракетными батареями с двумя самоходными огневыми установками и одной пуско-заряжающей установкой. А также подразделения технического обеспечения и обслуживания. Управление зенитной ракетной бригадой «Бук» должно было осуществляться с КП ПВО армии.

ЗРК «Бук-М1» обеспечивает поражение целей, летящих со скоростью до 800 м/с на высотах от 25 м до 18 км, на дальностях от 3 до 25 км (до 30 км при скорости целей до 300 м/с), с вероятностью поражения одной ЗУР, равной 0,7-0,8.

В 1998 году на вооружение поступил модернизированный «Бук-М2», в нём используются два основных типа ракет — 9М38M1 или 9М317.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

СОУ ЗРК «Бук-М2»

За счет применения новой ракеты 9М317 и модернизации других средств комплекса впервые обеспечена возможность поражения тактических БР и авиационных ракет, надводных кораблей на дальностях до 25 км и наземных целей (самолетов на аэродромах, пусковых установок, крупных командных пунктов). Повышена эффективность поражения самолетов, вертолетов и крылатых ракет. Границы зон поражения увеличены до 45 км по дальности и до 25 км по высоте.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Пуско-заряжающая установка комплекса Бук-М2

К сожалению, модернизированные «Буки», обладающие высокими боевыми характеристиками выпущены в весьма скромных объёмах.

Недавно появились изображения нового варианта ЗРК «БУК-М3». Согласно заявлениям представителей Министерства обороны России его принятие на вооружение намечено в 2015 году. Впрочем, о скором принятии на вооружение «Бук-М3» военные говорили в 2007 и 2012 году.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Самоходная огневая установка (СОУ) ЗРК 9К317М «Бук-М3» на испытаниях на полигоне Капустин Яр

ЗУР «Бук-М3» помещены в герметичные ТПК, боекомплект готовых к применению ракет на СОУ увеличен вдвое. Новый комплекс будет поражать воздушные цели на дальностях 2,5-70 км и высотах 0,015-35 км. Кроме того, зенитный дивизион «Бук-М3» будет иметь 36 целевых каналов.

Комплексы семейства «Бук» разных модификаций, помимо России, состоят на вооружении в Белоруссии, Азербайджане, Венесуэле, Грузии, Сирии, Украине. ЗРК «Бук-М1» до 2008 года прикрывали столицу Финляндии — Хельсинки. Решение о снятии с вооружения в Финляндии «Буков» принято в связи с тем, что системы управления ЗРК и система госопознования уязвимы для российских средств РЭБ.

Боевое применение этих ЗРК было достаточно ограниченным. Первым достоверно сбитым самолётом стал L-39. Абхазский штурмовик, возвращавшийся с боевого вылета 6 января 1993 года, был ошибочно идентифицирован российским расчётом как грузинский. В ходе войны в Южной Осетии в 2008 году комплексами «Бук-М1» украинского дивизиона в Грузии был сбит бомбардировщик Ту-22М3 и возможно штурмовик Су-25.

В 1982 году на вооружение поступил зенитный пушечно-ракетный комплекс (ЗПРК) полкового звена «Тунгуска»( Зенитный пушечно-ракетный комплекс «Тунгуска»). Его разработка и последующее принятие на вооружение было связано с тем, что в ходе боевых действий у зенитно-артиллерийской установки «Шилка» несмотря на успешное применение, были выявлены некоторые недостатки — не большая досягаемость по целям (по дальности не более 2 тыс. м), неудовлетворительная мощность снарядов, а также пропуски целей необстрелянными в связи с невозможностью своевременного обнаружения. Кроме того имеющиеся дивизионные ЗРК «Оса» и полковые «Стрела-1» и «Стрела-10» способные эффективно бороться с боевыми самолётами не могли противодействовать «подскакивающим» и кратковременно зависающим для пуска ПТУР вертолётам.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗПРК «Тунгуска»

С целью повышения вероятности поражения цели, повышения могущества действия снаряда и дальности ведения огня калибр зенитных автоматов было решено увеличить до 30 мм. Кроме артиллерийской части в состав комплекса вошли радиолокационная станция кругового обзора дециметрового диапазона и 8 ЗУР с радиокомандным наведением через оптический канал по трассеру ракеты. В данной зенитной самоходной установке впервые было достигнуто совмещение двух видов вооружения (пушечного и ракетного) с единым для них радиолокационно-приборным комплексом.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Зона поражения артиллерийскими автоматами по дальности — до 4 км, по высоте — до 3 км. С помощью ЗУР возможно поражение цели на дальности — от 2,5 до 8 км, по высоте — до 3,5 км.

Опыт, который был получен в процессе активной эксплуатации ЗПРК «Тунгуска», продемонстрировал необходимость увеличения уровня помехозащищенности при стрельбе ЗУР по целям, которые имеют средства постановки оптических помех. Помимо этого, планировалось ввести в состав комплекса аппаратуру автоматизированного приема и реализации целеуказания, получаемого от вышестоящих КП, для того чтобы увеличить эффективность боевой работы батареи ЗПРК «Тунгуска».

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗПРК «Тунгуска-М1»

Следствием всего этого и стала разработка нового ЗПРК «Тунгуска-М1», который отличается значительно повышенными боевыми характеристиками. Для вооружения данного комплекса была созданная новая зенитная управляемая ракета, оснащенная модернизированной системой управления и импульсным оптическим ответчиком, что позволило значительно увеличить помехозащищенность канала управления ЗУР и повысить вероятность уничтожения воздушных целей, которые действуют под прикрытием оптических помех. Помимо этого, новая ракета получила неконтактный радиолокационный взрыватель, который имеет радиус срабатывания до 5 метров. Это позволило повысить эффективность в борьбе с малоразмерными воздушными целями. Одновременно с этим увеличение времени работы двигателей позволило довести дальность поражения ЗУР с 8 до 10 км.

Проведенная модернизация оптического прицельного оборудования комплекса позволила существенно упростить весь процесс сопровождения цели наводчиком, одновременно с этим увеличив точность сопровождения цели и уменьшив зависимость эффективности боевого использования оптического канала наведения от профессионального уровня подготовки наводчика.

ЗПРК «Тунгуска» имеются на вооружении в России, Белоруссии, Украине, Индии, Сирии, Марокко, Йемена и Мьянмы.

За годы, прошедшие от начала разработки ЗРК «Оса», изменились не только задачи, стоящие перед войсковыми зенитными ракетными комплексами, но и возможности их решения. Кроме решения традиционной задачи по борьбе с пилотируемой авиацией, войсковые зенитные ракетные комплексы должны были обеспечить уничтожение авиационных высокоточных средств поражения и ДПЛА . Для эффективного решения данных задач требовалась автоматизация всего процесса боевой работы, использования более совершенных РЛС. Кроме того военными были сняты требования размещения ЗРК на амфибийном шасси, однако была определена потребность в обеспечении для всех составляющих данных зенитных ракетных комплексов одинаковой скорости и степени проходимости с БМП и танками. Учитывая данные требования и необходимость увеличения боекомплекта зенитных управляемых ракет, осуществлялся переход дивизионного комплекса с колесного шасси на более тяжелое гусеничное.

ЗУР нового комплекса получившего обозначение «Тор» (Дивизионный автономный самоходный зенитный ракетный комплекс «Тор») были размещены в бронированной башне. Старт ракеты — вертикальный. Пороховая катапульта выбрасывает ЗУР на высоту 15 — 20 м, затем происходит склонение ракеты в сторону цели, после чего запускается маршевый двигатель. На ПУ в постоянной готовности находятся восемь ракет.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК «Тор»

Боевая работа ЗРК «Тор» осуществляется по схеме, обычной для зенитных ракетных комплексов с радиокомандной системой наведения ЗУР. Станция обнаружения целей в движении или на месте осуществляет круговой обзор пространства, обнаруживает и опознает цель. На месте или на короткой остановке станция наведения производит захват цели на автосопровождение, определяет момент запуска ЗУР, выдает команду на ее запуск, захватывает ракету на автосопровождение и автоматически по радиокомандам наводит ее на цель.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

При сравнимой с ЗРК «Оса» дальности стрельбы (1-12 км) «Тор» благодаря высокой автоматизации процесса боевой работы имеет существенно меньшее время реакции, имеется возможность одновременного обстрела 4 целей.

Массовые поставки «Торов» в войска начались в 1986 году, до фактического прекращения серийного производства вначале 90-х удалось построить немногим более 250 боевых машин. Организационно зенитные ракетные комплексы «Тор» сводили в зенитные ракетные полки дивизий. В состав полков входили командный пункт полка, четыре зенитных ракетных батарей (состоящих из 4 боевых машины, батарейного командирского пункта), подразделений обслуживания и обеспечения.

Одновременно с принятием на вооружение комплекса «Тор» были начаты работы по его дальнейшей модернизации. В 1991 году комплекс «Тор-М1» был принят на вооружение. Однако эти комплексы производились в основном на экспорт.
Результатом модернизации стал ввод второго целевого канала, в ракете ЗУР использована более эффективная боевая часть, зона поражения низколетящих целей была увеличена. Вероятность поражения одной ракетой цели типа F-15 составляет от 0,26 — 0,75, вероятность поражения крылатых ракет ALCM от 0,45 — 0,9, вертолёты сбиваются с вероятностью 0,5 — 0,98. Зона поражения ракетного комплекса «Тор-М1» при одновременной стрельбе по двум целям оставалась практически такой же, как у ЗРК «Тор» при стрельбе по одной цели. Это обеспечивалось благодаря сокращению времени реакции «Тор-М1» при стрельбе с позиции до 7,4 секунд (с 8,7) и при стрельбе с коротких остановок до 9,7 секунд (с 10,7).

Новый вариант ЗРК «Тор-М2» появившийся в 2009 году является средством борьбы с высокоточным оружием и его носителями, действующими на средних, малых и предельно малых высотах полета в сложной обстановке. Он отличается от прежних модификаций повышенной эффективностью отражения массированных налетов современных средств воздушного нападения в условиях огневого и радиоэлектронного противодействия. Зона поражения по дальности возросла до 15 км, по высоте до 10 км.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Боевые машины ЗРК «Тор-М2К»

В отличие от более ранних моделей комплекс «Тор-М2» может базироваться на различных шасси, существует так же буксируемый вариант.

ЗРК семейства «Тор» состоят на вооружении в России, Азербайджане, Белоруссии, Венесуэле, Иране, Греции, Египте и КНР. «Торы» доставшиеся Украине после распада СССР сняты с вооружения по причине плохого технического состояния и отсутствия запчастей.

Известно о единственном случае применения комплекса по прямому назначению. 17 августа 2010 года иранский «Тор-М1» сбил в районе Бушерской АЭС истребитель иранских ВВС F-4 «Phantom». Самолёт по неизвестным причинам вошёл в 20-километровую запретную зону вокруг АЭС. Пилоту и штурману удалось катапультироваться.

В течение длительного времени КНР, будучи одним из крупнейших игроков на мировом рынке вооружения предлагал иностранным покупателям только ЗРК HQ-2 (Китайский зенитно-ракетный комплекс НQ-2) который являлся клоном советского С-75. Производство китайской версии «семьдесятпятки» продолжалось до конца 80-х.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК НQ-2

Всего в КНР за годы производства ЗРК НQ-2 было выпущено более 600 ПУ и 5000 ЗУР. Около 100 зенитных ракетных дивизионов НQ-2 различных модификаций в течение длительного времени составляли основу ПВО КНР. Около 30 дивизионов было экспортировано в Албанию, Пакистан, Иран и КНДР.

На базе захваченной во Вьетнаме американской ракеты AIM-7 «Спарроу» класса «воздух-воздух», в КНР был создан ЗРК НQ-61.Создание данного комплекса было очень трудным, из за начавшейся в то время «Культурной революции». По сути, комплекс борьбы с воздушными силами HQ-61 стал первым китайским проектом создания техники подобного класса. Во время проектирования и создания системы очень сильно сказывался не недостаток опыта и научного потенциала.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ПУ ЗРК НQ-61

Сам комплекс получился не очень удачным, был построен в ограниченном количестве, и впоследствии стал заменяться HQ-7 (китайский вариант французского Crotale). Но после модернизации системы, был создан обновленный вариант получивший название HQ-61A. На сегодня данный комплекс в небольшом количестве несет службу в составе Народно Освободительной Армии Китая. Основная задача HQ-61A состоит в прикрытии систем ПВО большого радиуса действия.

В конце 80-х начале 90-х в Китае начался процесс интенсивной разработки и принятия на вооружение современных типов ЗРК. Китайские специалисты на первом этапе создания новых комплексов пошли уже по проторенному пути копирования иностранных систем (Зенитные ракетные войска КНР).

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК HQ-7

Китайский мобильный комплекс HQ-7 практически полностью повторяет французский ЗРК «Кроталь», его массовое поступление в войска началось в начале 90-х. В настоящее время HQ-7 находится на вооружении сухопутных частей, ВВС и ВМФ НОАК. Для сухопутных частей разработан самоходный вариант комплекса на автомобильном шасси, для ВВС — буксируемый вариант, который используется для противовоздушной обороны аэродромов и объектов инфраструктуры.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ПУ ЗРК НQ-64

Разработка еще одной ракеты — «клона» для ЗРК НQ-64 (экспортное название LY-60), на сей раз уже на основе итальянской ракеты «Аспид», была начата в конце 1980-х . В то время между Китаем и Италией велись переговоры о начале производства этой ракеты в КНР на лицензионной основе. Однако после событий 1989 года на площади Тяньаньмэнь итальянцы отказались от сотрудничества с Китаем, но полученных ранее материалов оказалось достаточно, чтобы довести до завершения разработку. По своим характеристикам ЗРК НQ-64 очень близок к итальянскому комплексу «Спада», в котором так же используются ЗУР созданные на базе ракеты «воздух-воздух» «Аспид».

В последние годы повышение характеристик китайских средств ПВО в значительной степени связывается с приобретением КНР российских ЗРС С-300П и самоходных ЗРК «Тор» (Система ПВО КНР.). Ознакомившись с полученными из России комплексами, в КНР начались работы по созданию систем собственного производства. На основе технических решений российского С-300П, в конце 90-х годов был создана китайская зенитная ракетная система дальнего действия HQ-9, (экспортное обозначение — FD-2000). HQ-9 является самым совершенным образцом третьего поколения зенитных ракетных систем ПВО КНР и характеризуется высокой боевой эффективностью в сложной помеховой обстановке в т.ч. при массированном применении противником различных средств воздушного нападения.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

Самоходные ПУ ЗРС HQ-9

В настоящее время в производстве находится модернизированный вариант ЗРС, получившей обозначение HQ-9A. Эта система отличается повышенной боевой производительностью и эффективностью, особенно в части противоракетных возможностей, достигнутых благодаря совершенствованию электронного оборудования и программного обеспечения. В российских СМИ вообще и в комментариях на «ВО» в частности принято писать, что китайский «аналог» по всем статьям уступает российскому оригиналу.

Насколько это соответствует действительности сказать сложно, однако в китайской системе HQ-9A применены комплектующие только китайского производства, то же самое относится и к программному обеспечению. Это говорит о том, что в настоящее время в КНР вполне способны самостоятельно производить и проектировать самую современную военную технику. К сожалению принятые на вооружение в последние годы российские образцы вооружения и военной техники, где используется сложная электроника, не могут похвастаться наличием только отечественной элементной базы, причём импортных комплектующих год от года становится всё больше.

Закупки современных образцов вооружения за пределами Китая с некоторых пор приняли «точечный» характер и год от года объём их сокращается. Очевидно, что их цель ничто иное как попытка получить для ознакомления и дальнейшего «творческого развития» передовые технические решения и конструкторские разработки.

Помимо копирования и «модернизации» иностранных образцов в КНР активно ведутся и собственные разработки. Работы по созданию ЗРК среднего радиуса действия, привели к принятию на вооружение ЗРК HQ-12 . Разработка нового комплекса для замены ЗРК HQ-2 началась еще в начале 80-х годов прошлого века.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК HQ-12

Неудачи при испытаниях нового комплекса затормозили принятие его на вооружение. В июле-августе 2007 года, когда в Китае отмечалась 80-летняя годовщина НОАК, новый ЗРК в составе мобильной пусковой установки и РЛС H-200 публично экспонировался в Китайском Военном Музее Революции. Несколько батарей HQ-12 в 2009 году участвовали в военном параде, посвященном 60-летию КНР.

В 2014 году появились сообщения о поставках этого комплекса под экспортным обозначением KS-1A в Мьянму. Китайскими специалистами заявлено, что KS-1A имеет дальность стрельбы: 7-50 км. Высота полета поражаемых целей: 300-27000 м.

Похоже, что более удачным оказался новый китайский ЗРК средней дальности HQ-16. Он представляет собой «конгломерат» технических решений позаимствованных у российских С-300П и «Бук-М2». В отличие от российского «Бука», в китайском ЗРК используется «горячий» — вертикальный старт.

Развитие и роль ЗРК в системе ПВО. Часть 5-я

ЗРК HQ-16

ЗРК HQ-16 оснащен зенитными ракетами массой 328 кг, дальность стрельбы составляет 40 км. Самоходная ПУ оснащена 4-6 ракетами в транспортно-пусковых контейнерах. РЛС комплекса способна обнаруживать воздушные цели на дальности 150 км. Элементы ЗРК размещены на шестиосных автомобилях повышенной проходимости.

Комплекс способен поражать самолеты армейской, тактической и стратегической авиации, вертолеты огневой поддержки, крылатые ракеты и дистанционно пилотируемые летательные аппараты. Обеспечивает эффективное отражение массированных налетов современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления. Он способен выполнить боевую задачу в различных погодных условиях. LY-80 является многоканальным. Его огневые средства могут обстреливать одновременно до шести целей, с наведением на каждую из них до четырех ракет с одной пусковой установки. Зона обстрела целей является круговой по азимуту.

Продолжение следует…

По материалам:
http://rbase.new-factoria.ru
http://geimint.blogspot.ru/
http://www.designation-systems.net/
http://www.ausairpower.net/APA-PLA-Div-ADS.html

История становления отечественных зенитных ракетных войск

8 июля 1960 года в СССР были образованы зенитные ракетные войска (ЗРВ). ЗРВ являются правопреемником зенитной артиллерии. Согласно директиве генерального штаба ВС СССР от 8 июля 1960 года в штат Управления главнокомандующего Войсками ПВО была введена новая должность – командующий зенитными ракетными войсками ПВО. С тех пор и по сей день зенитные ракетные войска составляю основу противовоздушной обороны государства. Основной единицей этих войск является зенитный ракетный комплекс (ЗРК), являющийся совокупностью функционально объединенных технических и боевых средств, которые в состоянии обеспечить задачи по уничтожению средств воздушно-космического нападения вероятного противника. На сегодняшний день на вооружении ЗРВ России находятся комплексы С-300, С-400, «Бук-М1», «Тор-М1», ОСА-АКМ, Тунгуска-М1. Однако до появления данных ЗРК отечественные зенитно-ракетные войска прошли долгий путь развития.
К концу XX века именно зенитное ракетное оружие стало одним из наиболее важных средств вооружений, которое существенно влияет на исход боевых действий. Применение данного вида оружия привело к пересмотру такого понятия как «господство в воздухе». Даже обладая подавляющим превосходством в количестве средств воздушного нападения, противник не может безнаказанно использовать свою авиацию по наземным объектам. Массово ЗРК стали применяться только в заключительной трети прошлого века, хотя первые разработки в этой области во время Второй мировой войны вели еще немцы. После окончания войны плоды инженерной мысли немецких конструкторов попали в руки союзников.

В конце 1940-х годов у потенциальных противников СССР на вооружении находились носители атомного оружия – межконтинентальные стратегические бомбардировщики, которые могли проникнуть на территорию СССР и достать Москву. Принимая во внимание угрозу ядерного нападения со стороны США, И. В. Сталин лично обозначил задачу по разработке в кратчайшие сроки ПВО Москвы. Для решения данной непростой задачи 9 августа 1950 года Конструкторскому бюро №1 (КБ-1) была поставлена задача создания системы зенитного управляемого ракетного оружия «Беркут» или системы-25, в дальнейшем С-25. С этого дня КБ-1 стало расширять свой штат сотрудников, пополняясь лучшими специалистами, выпускниками военных академий и институтов Москвы, Ленинграда и других городов страны.

История становления отечественных зенитных ракетных войск

Ракета комплекса С-25


Принимая во внимание угрозу массированных авианалетов, в комплексе С-25 была реализована многоканальность по цели – возможность каждого ЗРК одновременно обстреливать до 20 самолетов. Зона досягаемости комплекса позволяла поражать воздушные цели на высоте от 3-5 км до практического потолка всех находящихся на тот момент на вооружении самолетов противника. При этом система С-25 была стационарной, а ее развертывание вокруг Москвы потребовало существенных затрат, которые были связаны с осуществлением колоссального объема строительных работ. При этом при разработке ЗРК С-25 «Беркут» впервые были решены такие важные и очень сложные задачи, как создание сложной многокомпонентной системы, также удалось сформировать внутри страны кооперацию проектных институтов и предприятий-изготовителей.

Общее построение московской ПВО было следующим: радиолокаторы кругового обзора, в том числе отодвинутые на дальние рубежи, для обнаружения подлетающих самолетов; 2 кольца секторных многоканальных зентно-ракетных комплексов, удаленных от города на 50 км (24 ЗРК) и на 90 км (32 ЗРК). В состав каждого комплекса входили зенитные ракеты и радиолокаторы наведения. Управление системой ПВО столицы обеспечивали 4 секторных командных пункта и один центральный. За подготовкой ракет к боевому применению, а также их хранением следили специальные технические базы.

Перед каждым из радиолокаторов наведения на удалении в 1,2-4 километра размещалось 60 стартовых столов (для 3-х ракет на каждый канал обстрела целей). Ракеты комплекса С-25 стартовали вертикально вверх, отклоняясь от радиолокаторов в сторону целей, ракеты автоматически захватывались радиолокатором на сопровождение и далее на них передавались команды наведения. Испытания системы ЗРК С-25 на полигоне Капустин Яр начались в сентябре 1952 года, а уже 2 ноября был выполнен успешный пуск ракеты В-300 по неподвижной цели. 25 апреля 1953 года был выполнен пуск по самолету-мишени, летящему на высоте в 7000 метров, самолет был сбит. Именно 25 апреля 1953 года можно считать днем рождения нового вида вооружения ПВО, которое было способно вести эффективную борьбу с самолетами противника днем и ночью, в любых погодных условиях. 7 мая 1955 года менее чем через 5 лет после начала разработки система ПВО Москвы, включающая в свой состав ЗРК С-25, была принята на вооружение.

История становления отечественных зенитных ракетных войск

ЗРК С-75


При этом прогресс не стоял на месте, а военные требовали разработки передвижного комплекса ПВО. Таким комплексом стал знаменитый С-75 (годы создания 1953-1957). Для уменьшения стоимости комплекса и его подвижности разработчикам пришлось отказаться от многоканальности по цели. При этом зенитная ракета В-750 комплекса ПВО С-75 при практически вдвое меньшей массе по своим летно-техническим характеристикам почти не уступала ракете В-300 комплекса С-25. На протяжении многих десятилетий ЗРК С-75 оставался основой отечественной ПВО, комплекс неоднократно модернизировался, поставлялся на экспорт и широко применялся в локальных военных конфликтах своего времени.

ЗРК С-75 первой из отечественных ракетных систем ПВО прошла настоящие боевые испытания. 1 мая 1960 года ракетой В-750 над Свердловском удалось сбить высотный американский самолет-шпион U-2. Помимо этого очень успешно С-75 применялся во время Вьетнамской войны. Здесь в период с 1965 по 1973 годы с помощью данного комплекса было сбито порядка 2,5 тысяч вражеских самолетов. Свою высокую эффективность комплекс доказал и во время многочисленных ближневосточных конфликтов.

В отличие от своего предшественника ЗРК С-75 был первой передвижной системой, которая могла приступить к отражению массированного авиационного налета с марша за несколько часов. По своим тактико-техническим характеристикам С-75 был впереди многих зенитных комплексов своего времени. Даже в наши дни, спустя почти 60 лет с момента начала работ по проекту ЗРК-75, различные его модернизированные варианты состоят на вооружении ряда стран мира.

История становления отечественных зенитных ракетных войск

ЗРК С-125


В 1956-1961 годах в СССР велись работы по созданию комплекса, который был бы в состоянии обеспечить высокоэффективное ракетное прикрытие различных объектов от низколетящих средств воздушного нападения. Результатом этих работ стало создание маловысотного ракетного комплекса ПВО С-125. Впервые ракета данного комплекса была оснащена лишь твердотопливными двигателями на обеих ступенях, что значительно упростило эксплуатацию всего комплекса в целом. Как и комплекс С-75, ЗРК С-125 прожил достаточно долгую жизнь, активно эксплуатируясь и в СССР, и за рубежом, он, как и его предшественник, успел принять участие во многих локальных конфликтах. При этом за счет эксплуатационных преимуществ комплекс обладал большим модернизационным потенциалом по сравнению с С-75. По сей день как в России, так и за границей ведутся работы по усовершенствованию данного комплекса, в том числе и создание его высокомобильных вариантов.

ЗРК С-125 предназначался для борьбы с самолетами противника на высотах от 100 до 5000 метров на дальности до 12 км, летящих со скоростями до 1500 км/ч. Комплекс разрабатывался с учетом обеспечения мобильности всех составляющих – пусковых установок, придаваемых им технических средств обеспечения, средств радиолокационной разведки, связи и управления. Все эти элементы изначально разрабатывались либо на автомобильной базе, либо с применением возможности их транспортировки в виде прицепов при помощи автомобилей-тягачей по дорогам, а также авиационным, железнодорожным и морским транспортом. Со временем показатели ЗРК были существенно увеличены, так минимальная высота поражения воздушных целей была доведена до 20 метров, а максимальная до 20 км.

В середине 50-х годов XX века в СССР обозначилась потребность в разработке ЗРК большого радиуса действия, который позволил бы при развертывании ограниченного числа комплексов обеспечить прикрытие больших территорий страны и построить эшелонированную оборону наиболее важных промышленных и военных объектов. К разработке новой системы С-200 в СССР приступили в 1958 году. Привлечение к ее разработке уже сформировавшейся кооперации опытных создателей ЗРК С-75 и С-125 позволило успешно реализовать проект к 1967 году.

История становления отечественных зенитных ракетных войск

ЗРК С-200


С учетом неизбежного снижения точности радиокомандного наведения ракеты на цель по мере роста дальности до цели, на ракете комплекса С-200А «Ангара» было реализовано полуактивное радиокомандное наведение на цель, которая облучалась наземным радиолокатором. В интересах сохранения режима секретности наиболее совершенное и мощное средство ПВО долгое время развертывалось только на территории нашей страны, первые поставки комплекса С-200 за рубеж начались лишь в 1980-е годы.

Всего в СССР было развернуто порядка 1950 пусковых установок комплекса С-200. За время своего существования данный комплекс довольно часто модернизировался. Так в 1970 году на вооружение поступил комплекс С-200В «Вега», а в 1975 году – С-200Д «Дубна». В ходе работ по модернизации комплекса удалось существенно повысить дальность стрельбы (со 150 до 300 км) и высоту поражения цели (с 20 до 41 км). В России комплексы С-200 входили в состав зенитных ракетных полков или бригад смешанного состава, включавших, кроме того, дивизионы, вооруженные С-125, а также средства непосредственного прикрытия С-60 или ЗУ-23.

Основным оружием комплекса С-200 была двухступенчатая управляемая ракета. Первая ее ступень включала в себя 4 твердотопливных ускорителя. Маршевая ступень оснащалась жидкостным двухкомпонентным ракетным двигателем. Боевая часть ракеты была осколочно-фугасной. При этом существовали также ракеты с ядерной боевой частью, предназначенные для поражения групповых воздушных целей. Ракета оснащалась головкой полуактивного самонаведения на цель. Боевая часть ракеты представляла собой две сплющенных полусферы диаметром около 80 см., которые содержали 80 кг. взрывчатого вещества – в сумме около 37 тыс. стальных шариков диаметром 6 и 8 мм. Подрыв ракеты осуществлялся во время попадания цели в зону срабатывания активного радиовзрывателя (удаление – несколько десятков метров, угол приблизительно 60 градусов к оси полета ракеты). Вероятность поражения цели первой же ракетой оценивалась в 80%, но обычно производился запуск очереди из 2-х, а в условиях РЭБ и из 3-х ракет. Вероятность уничтожения воздушной цели 2-мя ракетами составляла уже более 96%.

История становления отечественных зенитных ракетных войск

Пуск ракеты ЗРК С-200


Наряду с уникальными характеристиками по высоте и дальности поражения, а также расширенными возможностями применения в сложной помеховой обстановке ЗРК С-200 отличался большими размерами, а, следовательно, ограниченной мобильностью. Также эксплуатацию комплекса усложняло использование на маршевой ступени ракет жидкого топлива. Поэтому, выполнив важную задачу по обеспечению прикрытия огромных просторов СССР, с созданием нового ЗРК С-300, обладавшего соизмеримой дальностью поражения, С-200 после 30 лет активной эксплуатации отошел в историю.

Источники информации:
— http://www.soldiering.ru/army/airdefence/russia/history.php
— http://vpk-news.ru/articles/5038
— http://pvo.guns.ru/s125
— http://www.dogswar.ru/artilleriia/raketnoe-oryjie/839-zenitnyi-raketnyi-ko.html
— http://www.raspletin.ru/zenitnaya-raketnaya-sistema-s-25-berkut
— http://ru.wikipedia.org

Развитие и роль ЗРК в системе ПВО. Часть 7-я


Ракетные средства ПВО всегда были и остаются в числе лидеров наиболее передовых интеллектуальных, высокотехнологичных и дорогостоящих видов боевой техники. Поэтому возможность их создания и производства, а также владение на промышленном уровне передовыми технологиями, наличие соответствующих научных и конструкторских школ считаются одними из важнейших показателей уровня развития оборонной промышленности страны.

Созданием ЗРК средней и большой дальности занялись в странах, в которых ранее работы по этой тематике никогда не велись. К числу таких государств относятся Индия, Иран и КНДР.

Проектирование и разработка ЗРК Akash («Небо»), оснащённого ЗУР с полуактивной ГСН, начались в Индии в 1983 году. С 1990 по 1998 годы длилась испытания ЗУР, а в 2006 году после длительной доработки представители Минобороны Индии заявили о готовности данного комплекса к принятию на вооружение. В настоящее время он, по утверждению индийских источников, находится в опытной эксплуатации в сухопутных войсках.

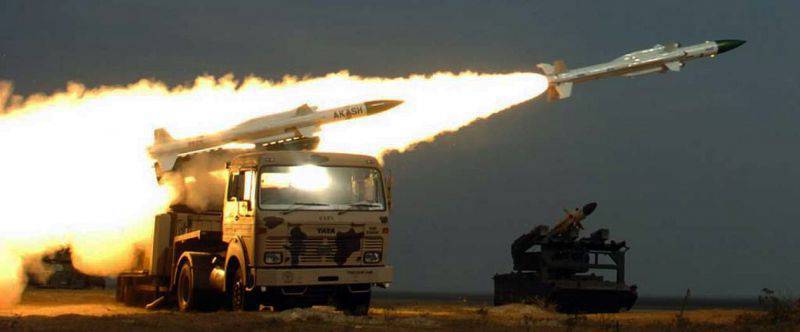

Пуск ЗУР ЗРК «Акаш»

Типовая зенитная ракетная батарея комплекса «Акаш» включает четыре самоходные пусковые установки на гусеничном ( БМП-1 или Т-72) или колесном шасси. Одну трехкоординатную РЛС «Раджендра» с ФАР (на гусеничном шасси), одну командно-штабную машину с антенной на телескопической мачте, несколько транспортно-заряжающих машин на колесном шасси, одну машину-кабелеукладчик; одну машину техобеспечения, двухкоординатную РЛС обнаружения и выдачи данных целеуказания.

Комплекс способен поражать цели на малых и средних высотах на дальности от 3,5 до 25 км. За это время на разработку были затрачены средства, на которые можно было оснастить индийские подразделения ПВО современными иностранными комплексами. Высказывалось мнение, что «Акаш» представляет собой «неоптимальную модернизацию» советского ЗРК «Куб» («Квадрат»), который ранее поставлялся в Индию. Российский ЗРК «Бук-М2» мог бы стать более достойной и эффективной заменой морально устаревшего ЗРК «Куб» («Квадрат»), чем индийский долгострой ЗРК «Акаш».

В 2012 году лидер КНДР товарищ Ким Чен Ын посетил Командование авиации и войск ПВО Корейской Народной Армии. На одной из фотографий он находился рядом с пусковой установки нового северокорейского ЗРК KN-06.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Позднее эти комплексы были показаны на военном параде в Пхеньяне. Транспортно-пусковые контейнеры зенитного ракетного комплекса KN-06 напоминают ТПК, размещенные на российских СПУ ЗРС С-300П.

Развитие и роль ЗРК в системе ПВО. Часть 7-я
Развитие и роль ЗРК в системе ПВО. Часть 7-я

Характеристики нового северокорейского комплекса неизвестны. По заявлению официальных представителей КНДР ЗРК KN-06 якобы не уступает по своим возможностям последним модификациям российских С-300П, что, однако, представляется сомнительным.

Неизвестно, является ли это совпадением, но примерно в тоже время Иран продемонстрировал на военном параде в Тегеране новую и систему ПВО под названием Bavar-373, которую местные источники назвали аналогом российского зенитно-ракетного комплекса С-300П. Подробности о перспективной иранской системе пока неизвестны.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

СПУ ЗРК Bavar-373

Иран объявил о начале разработки собственного зенитного ракетного комплекса, сопоставимого по своим возможностям с С-300П в феврале 2010 года. Это произошло вскоре после того, как Россия отказалась поставлять Тегерану в 2008 году комплексы С-300П. Поводом для отказа стала резолюция ООН, запретившая поставку Ирану вооружений и военной техники. В начале 2011 года Иран объявил о начале серийного производства собственных комплексов «Бавар-373», однако о сроках принятия систем на вооружение до сих пор не сообщалось.

Другим «самостоятельно разработанным» иранским противовоздушным комплексом стал ЗРК средней дальности Raad. Зенитный ракетный комплекс исполнен на шасси с колесной формулой 6Х6. Которое внешне очень напоминает шасси типа МЗКТ-6922 белорусского производства.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

СПУ ЗРК средней дальности Raad

На пусковой установке ЗРК «Раад» размещены три зенитные управляемые ракеты, внешне подобные российским ЗУР серии 9М317Э, поставлявшимся в Иран для модернизации ЗРК «Квадрат», но отличающиеся некоторыми деталями. При этом на самоходной пусковой установке ЗРК Raad, в отличие от «Бук-М2Э», отсутствует РЛС подсвета цели и наведения.

Признанным лидером в создании противовоздушных комплексов средней и большой дальности остаётся Россия. Однако по сравнению с советскими временами темпы проектирования и принятия на вооружение новых систем замедлились многократно.

Наиболее современной российской разработкой в этой области является ЗРС С- 400 «Триумф» (Современные системы ПВО, С-400). Он принят на вооружение 28 апреля 2007 года.

ЗРС С-400 представляет собой эволюционный вариант дальнейшего развития ЗРС семейства С-300П. При этом усовершенствованные принципы построения и применение современной элементной базы позволяют обеспечивать более чем двукратное превосходство над предшественником. Командный пункт зенитно-ракетной системы способен интегрировать ее в структуру управления любой ПВО. Каждый ЗРК системы способен обеспечивать обстрел до 10 воздушных целей с наведением на них до 20 ракет. Система отличается автоматизацией всех процессов боевой работы — обнаружение целей, их трассовое сопровождение, распределение целей между ЗРК, захват целей, выбор типа ракет и подготовка к пуску, оценка результатов стрельбы.

ЗРС С-400 обеспечивает возможность построения эшелонированной обороны наземных объектов от массированного воздушного нападения. Система потенциально обеспечивает поражение целей летящих со скоростями до 4 800 м/с на дальности до 400 км, при высоте целей до 30 км. При этом минимальная дальность стрельбы комплекса составляет 2 км, а минимальная высота поражаемых целей 5-10 м. Время полного развертывания из походного состояния в боевую готовность составляет 5-10 минут.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

ЗРС С-400

Все элементы системы базируются на колесных шасси повышенной проходимости и допускают возможность транспортировки железнодорожным, воздушным или водным транспортом.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

На сегодняшний день российская ЗРС С-400, безусловно является, лучшей среди существующих систем большой дальности, но её реальный потенциал на практике реализован далеко не полностью.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

В настоящее время в составе ЗРС С-400 используются варианты ЗУР созданные ранее для ЗРС С-300ПМ. Перспективных ракет большой дальности 40Н6Е в боекомплекте дивизионов несущих боевое дежурство пока нет.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Схема размещения ЗРС С-400 в европейской части территории РФ

По информации из открытых источников, по состоянию на май 2015 года в войска поставлено 19 огневых дивизионов С-400 в которых имеется 152 СПУ. Часть из них в настоящее время находится в стадии развёртывания.

Всего до 2020 года планируется приобрести 56 дивизионов. Вооруженные силы России, начиная с 2014 года, должны получать по два-три полковых комплекта зенитных ракетных комплексов С-400 в год с ростом темпов поставок.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Спутниковый снимок Google earth: ЗРС С-400 в районе Звенигорода

По информации российских СМИ ЗРС С-400 развёрнуты в следующих районах:
— 2 дивизиона в Электростали;
— 2 дивизиона в Дмитрове;
— 2 дивизиона в Звенигороде;
— 2 дивизиона в Находке;
— 2 дивизиона в Калининградской области;
— 2 дивизиона в Новороссийске;
— 2 дивизиона в Подольске;
— 2 дивизиона на Кольском полуострове;
— 2 дивизиона на Камчатке.

Однако возможно, что эти данные не полные или не вполне достоверные. Так, например, известно, что Калининградскую область и базу БФ в Балтийске от средств воздушного нападения защищает смешанный полк С-300ПС/С-400, так же полк смешанного состава С-300ПМ/С-400 дислоцирован под Новороссийском.

Применение в системе ПВО особо важных объектов находящихся в глубине территории страны ЗРС дальнего действия типа С-300ПМ и С-400 не всегда оправданно, так как такие системы являются дорогостоящими, избыточными по ряду некритических характеристик и в результате по критерию «стоимость-эффективность» существенно проигрывают системам защиты на базе ЗРС средней дальности.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Кроме того, замена на СПУ достаточно тяжелых ТПК ЗРС С-300 всех модификаций и С-400 весьма непростая процедура, требующая определённого времени и хорошей подготовки личного состава.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

На авиасалоне МАКС-2013 была впервые продемонстрирована широкой публике зенитная ракетная система С-350 «Витязь» (Перспективный зенитный ракетный комплекс 50Р6 «Витязь» системы С-350 на авиасалоне МАКС-2013). По данным разработчиков, эта перспективная зенитная ракетная система среднего радиуса действия должна заменить находящиеся сейчас на вооружении ЗРС С-300П ранних серий.

Зенитная ракетная система С-350 предназначена для обороны административных, промышленных и военных объектов от массированных ударов современных и перспективных средств воздушного нападения. Она способна одновременно отражать удары различных СВН вкруговую во всем диапазоне высот. С-350 может работать автономно, а также в составе группировок ПВО при управлении от вышестоящих КП. Боевая работа системы ведется полностью автоматически — боевой расчет обеспечивает только подготовку к работе и контролирует ход боевых действий.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

ЗРС С-350 состоит из нескольких самоходных пусковых установок, многофункциональной РЛС и пункта боевого управления, размещенных на колёсном четырёхосном шасси БАЗ. В боекомплект одной СПУ входит 12 ЗУР с АРГСН, предположительно 9М96/9М96Е и/или 9М100. По другим данным, наряду с указанными ЗУР может быть использована авиационная УР средней дальности типа Р-77. Высказывались предположения, что для «Витязя» может быть создана также и ракета самообороны с дальностью действия до 10 км.

По сравнению с ЗРС С-300ПС которые в настоящее время составляют более 50 % от всех имеющихся ЗРС большой дальности в ПВО и ВВС, С-350 обладает в несколько раз большими возможностями. Это обусловлено большим количеством ракет на одной ПУ «Витязя» (на СПУ С-300П — 4 ЗУР) и целевых каналов, способных одновременно обстреливать воздушные цели. Время приведения средств ЗРС в боевую готовность с марша составляет не более 5 минут.

В 2012 году на вооружение российской армии официально принят зенитный ракетно-пушечный комплекс малого радиуса действия «Панцирь-С1» (Зенитный пушечно-ракетный комплекс ближнего действия «Панцирь-С1» ).
ЗПРК «Пацирь-С1» является развитием проекта ЗПРК «Тунгуска-М». Внешне зенитные комплексы имеют определённое сходство, но предназначены для выполнения разных задач.

«Панцирь-С1» размещается на шасси грузовика, прицепа или стационарно. Управление ведётся двумя или тремя операторами. Поражение целей осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с ИК и радиопеленгацией. Комплекс предназначен для защиты гражданских и военных объектов или для прикрытия ЗРК большого радиуса действия таких как С-300П/С-400.

Комплекс способен поражать цели с минимальной отражающей поверхностью скоростями до 1000 м/с и максимальной дальностью 20000 метров и высотой до 15000 метров, включая вертолеты, беспилотные летательные аппараты, крылатые ракеты и высокоточные авиабомбы. Кроме того ЗПРК «Пацирь-С1» способен вести борьбу с легкобронированными наземными целями, а также живой силой противника.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

ЗПРК «Панцирь-С1»

Доводка «Панциря» и запуск в серийное производство в 2008 году были осуществлены благодаря финансированию от иностранного заказчика. Для ускорения выполнения экспортного заказа в этом российском комплексе использовано значительное количество импортных комплектующих.

По состоянию на 2014 год на вооружении в РФ имелось 36 ЗПРК «Пацирь-С1», до 2020 года их количество должно возрасти до 100.

В настоящее время противовоздушные ракетные системы и комплексы средней и большой дальности состоят на вооружении Войск воздушно-космической обороны (ВВКО), ПВО и ВВС и частей ПВО Сухопутных войск. ЗРС С-400, С-300П и С-300В различных модификаций в вооруженных силах РФ насчитывается более 1500 ПУ.

Войска воздушно-космической обороны имеют в своём составе 12 зенитно-ракетных полков (ЗРП) вооруженных ЗРС: С-400, С-300ПМ и С-300ПС. Основной задачей которых является защита от средств воздушного нападения города Москвы. По большей части эти ЗРП оснащены самыми новыми модификациями ЗРС С-300ПМ и С-400. Полки, относящиеся ВВКО на вооружении которых состоят С-300ПС, несут боевое дежурство на периферии (Валдай и Воронеж).

Российские войска ПВО (те, что находятся в составе ВВС и ПВО) имеют 34 полка с ЗРС С-300ПС, С-300ПМ и С-400. Кроме того, не так давно несколько зенитно-ракетных бригад, преобразованных в полки, были переданы в ВВС и ПВО из состава ПВО сухопутных войск — по две 2-дивизионных бригады С-300В и «Бук» и одна смешанная (два дивизиона С-300В, один дивизион «Бук»). Таким образом, в войсках мы имеем 38 полков, включающих 105 дивизионов.

Эта грозная сила, казалось бы вполне способна обеспечить надёжную защиту нашего неба от средств воздушного нападения. Однако при весьма внушительной численности наших ЗРВ дела в них обстоят не везде блестяще. Значительная часть дивизионов С-300ПС несут боевое дежурство не в полном составе. Это связано с неисправностью техники и просроченными сроками хранения ЗУР.

Передача зенитно-ракетных бригад в ПВО-ВВС из состава ПВО сухопутных войск связана с недостаточной укомплектованностью и предстоящим неизбежным массовым списанием в виду износа техники и вооружения в зенитно-ракетных частях ПВО и ВВС.

Начавшиеся поставки в войска ЗРС С-400 пока не в состоянии восполнить понесённые в 90-е и 2000-е годы потери. Почти 20 лет ЗРВ несущие боевое дежурство по охране нашего неба не получали новых комплексов. Это привело к тому, что многие критически важные объекты и целые районы оказались абсолютно неприкрытыми. На значительной части территории страны остаются незащищёнными атомные и гидроэлектростанции, авиаудары по которым могут привести к катастрофическим последствиям. Уязвимость от средств воздушного нападения пунктов дислокации российских СЯС провоцирует «потенциальных партнёров» на попытку «обезоруживающего удара» высокоточными средствами поражения неядерного снаряжения.

Это хорошо видно на примере Козельской ракетной дивизии которая в настоящее время перевооружается на комплексы РС-24 «Ярс». В прошлом этот район был неплохо прикрыт ЗРК разного типа ( на снимке). В настоящее время все позиции указанных на снимке ЗРК ликвидированы. Помимо МБР Козельской ракетной дивизии, севернее находится аэродром Шайковка, на котором базируются ракетоносцы Ту-22М3.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Спутниковый снимок Google earth: район боевого развёртывания МБР Козельской ракетной дивизии

Если старые ЗРК С-75 и С-200, прикрывающие этот жизненно важный для безопасности страны район, были ликвидированы в начале — середине 90-х, то свёртывание позиций ЗРС С-300П произошла относительно недавно, уже при новом руководстве страны, в « сытые годы подъема и возрождения». Впрочем, тоже самое мы можем наблюдать практически на всей территории страны, кроме Москвы и Питера.

Развитие и роль ЗРК в системе ПВО. Часть 7-я
Спутниковый снимок Google earth: схема замещения ЗРК за Уралом (цветные — действующие, белые — ликвидированные позиции, синие — РЛС освещения воздушной обстановки )

На огромной территории от Урала до Дальнего востока практически отсутствует какое-либо зенитное прикрытие. За Уралом, в Сибири на гигантской территории дислоцировано всего четыре полка, по одному полку С-300ПС — под Новосибирском, в Иркутске, Ачинске и Улан-Удэ. Кроме того имеется по одному полку ЗРК «Бук»: в Бурятии, недалеко от станции Джида и в Забайкальском крае в посёлке Домна.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Спутниковый снимок Google earth: схема размещения ЗРК средней и большой дальности на российском Дальнем востоке

Среди части обывателей широко распространено мнение, поддерживаемое СМИ, что в «закромах родины» имеется огромное количество зенитных комплексов, которыми в «случае чего» можно эффективно защитить просторы нашей необъятной страны. Мягко говоря — это «не совсем так». Конечно, в вооруженных силах числятся несколько «кадрированных» полков С-300ПС, а на базах «хранятся» С-300ПТ и С-125. Однако стоит понимать, что вся эта техника, выпущенная более 30 лет назад, как правило, сильно изношена и не соответствует современным реалиям. Можно только гадать каким коэффициентом технической надёжности обладают ЗУР произведённые в начале 80-х.

Также можно услышать о «спящих», «скрытых» или даже «подземных» огневых дивизионах, спрятанных в глухой сибирской тайге в сотнях километрах от ближайших населённых пунктов. В этих таёжных гарнизонах десятилетиями несут службу героические люди, живущее на «подножном корму», без элементарных бытовых удобств и даже без жён и детей.

Естественно, что подобные заявления «специалистов» не выдерживают никакой критики, поскольку лишены малейшего смысла. Все противоздушные комплексы средней и большой дальности в мирное время привязаны к инфраструктуре: воинским городкам, гарнизонам, мастерскими, базам снабжения и т. д., а самое главное к защищаемым объектам.

Развитие и роль ЗРК в системе ПВО. Часть 7-я

Спутниковый снимок Google earth: позиции С-300ПС в Саратовской области

Зенитные системы, находящиеся на позициях или на «хранении» довольно таки быстро вскрывается современными средствами космической и радиотехнической разведки. Даже российская разведывательная спутниковая группировка, уступающая по своим возможностям технике «вероятных партнёров» позволяет оперативно наблюдать за перемещениями ЗРК. Естественно ситуация с базированием зенитных систем кардинально меняется с наступлением «особого периода». В этом случае ЗРС незамедлительно покидают хорошо известные противнику постоянные места развёртывания и дислокации.

Зенитно-ракетные войска есть и будут одним из краеугольных камней в фундаменте ПВО. От их боеспособности напрямую зависит территориальная целостность и независимость нашей страны. С приходом нового военного руководства можно наблюдать положительные сдвиги в этом вопросе.

В конце 2014 года министр обороны генерал армии Сергей Шойгу озвучил меры, которые должны способствовать исправлению существующего положения. В рамках расширения нашего военного присутствия в Арктике планируется строительство и реконструкция существующих объектов на Новосибирских островах и Земле Франца-Иосифа, планируется реконструкция аэродромов и развёртывание современных РЛС в Тикси, Нарьян-Маре, Алыкеле, Воркуте, Анадыре и Рогачево. Создание сплошного радиолокационного поля над территорией России должно быть завершено к 2018 году. Одновременно с этим планируется развёртывание новых дивизионов ЗРС С-400 на Европейском севере РФ и в Сибири.

По материалам:
http://rbase.new-factoria.ru
http://geimint.blogspot.ru/
http://www.designation-systems.net/
http://www.ausairpower.net/APA-PLA-Div-ADS.html

Список 10 лучших зенитно-ракетных систем в мире

Ракета класса «земля-воздух» (ЗРК) или ракета «земля-воздух» (GTAM) — это ракета, предназначенная для запуска с земли для уничтожения самолетов или другие ракеты.

Вот список 10 лучших зенитно-ракетных систем в мире.

10) Тип 03 Chū-SAM

Зенитная ракета средней дальности типа 03 или SAM-4 или Chu-SAM — японская разработка Зенитно-ракетный комплекс в настоящее время находится на вооружении армии Японии как JGSDF.Шасси автомобиля SAM создано на базе тяжелого автокрана Kato Works Ltd / Mitsubishi Heavy Industries серии NK. Он использует современный радар с активной решеткой с электронным сканированием.

9) 2К11 «Круг»

2К11 «Круг» — российский зенитный ракетный комплекс средней дальности и большой высоты. Обозначение по ГРАУ «2К11». Его отчетное название в НАТО — SA-4 Ganef, от слова идишского происхождения, означающего «вор» или «мошенник».

8) NASAMS 2

Норвежская усовершенствованная ракетная система класса «земля-воздух 2» (сокращенно NASAMS 2) представляет собой распределенную и объединенную в сеть систему ПВО средней дальности на основе модулей, разработанную норвежской Kongsberg Gruppen.NASAMS 2 — это модернизированная версия системы противовоздушной обороны NASAMS, работающая с 2007 года.

7) Barak 8

Barak 8, также известная как LR-SAM или MR-SAM, является индийско-израильской системой наземной обороны. -воздушная ракета (ЗРК). Существуют как морские, так и наземные версии системы.

6) 9К37 Бук

Ракетная система «Бук» представляет собой семейство самоходных зенитно-ракетных комплексов средней дальности, разработанных Советским Союзом и его преемником. , Российская Федерация, и предназначена для борьбы с крылатыми ракетами, умными бомбами, самолетами с неподвижным и винтокрылым крылом и беспилотными летательными аппаратами.

Подробнее: Список 10 крупнейших авианосцев в эксплуатации

5) HQ-9

HQ-9 — это китайское новое поколение активных радиолокационных станций среднего и дальнего действия с активной радиолокационной системой самонаведения класса «земля-воздух». ракета.

4) MIM-104 Patriot

MIM-104 Patriot — это зенитный ракетный комплекс (ЗРК). Он производится оборонным подрядчиком США Raytheon и получил свое название от радарного компонента системы вооружения. AN / MPQ-53, лежащий в основе системы, известен как «Радар слежения с фазированной антенной решеткой для перехвата цели», что является синонимом PATRIOT.

3) FSAF SAMP / T

FSAF SAMP / T — это система ракетного воздуха нового поколения, разработанная консорциумом European Eurosam, образованным компаниями MBDA Italy, MBDA France и Thales. Он использует ракету Aster 30. Батареи состоят из пусковых установок с переменным количеством ракет от 8 до 48.

2) Ракетная система Дэвида

Ракета класса «земля-воздух» (SAM) или ракета класса «земля-воздух» (GTAM). Это один из видов зенитной системы; В современных вооруженных силах ракеты заменили большинство других видов специального зенитного оружия, при этом зенитные орудия выполняют особые функции.

1) Зенитный ракетный комплекс С-400

С-400 Триумф, ранее известный как С-300ПМУ-3, является зенитной системой вооружения. С-400 использует четыре ракеты, чтобы заполнить диапазон своих характеристик: очень большая дальность 40Н6 (400 км), большая дальность 48Н6 (250 км), средняя дальность 9М96Е2 (120 км) и ближняя 9М96Е. (40 км).

.

Российский зенитный ракетно-артиллерийский комплекс (видео)

Пожертвовать

Для просмотра этого видео, пожалуйста, включите JavaScript и рассмотрите возможность обновления до веб-браузера, который поддерживает видео HTML5

Отредактировал Дези Цонева

Панцирь-S1 (SA-22 ‘Greyhound’) — уникальная система вооружения. который способен вести огонь как по воздушным, так и по надводным целям. Эта российская система ведения войны обеспечивает герметичную защиту охраняемого объекта, что соответствует своему названию (русское слово «Панцирь», что означает «броня»).Российский телеканал «Звезда» показал кадры из тактического блока управления.

Блок управления Панцирь-С1 выглядит уютно: мягкие кресла, большие мониторы, кондиционер. Это похоже на офис, если бы не шум от машин по ту сторону стены, бронированная дверь и персонал в военной форме. Операторы «Панциря-С1» могут наблюдать за всем в радиусе 30 км от блока управления. Самолет «Панцирь-С1», расположенный в Туле, следил за самолетами, приземляющимися в Москве.

Панцирь-С1 не просто видит цель, но и может определять ее тип, государственную принадлежность и летные характеристики. Системному оператору предлагается оптимальное оружие для поражения цели. «Панцирь-С1» открывает огонь через четыре секунды после обнаружения цели.

Система вооружения имеет три РЛС. Первый радар — оптический с тепловизором, что позволяет ему работать в ночное время. Второй контролирует ситуацию в радиусе 36 км.Наконец, третий предназначен для отслеживания обнаруженных целей и наведения ракет. Радары работают в миллиметровом и сантиметровом диапазонах. Следовательно, они способны обнаруживать цели с использованием технологий невидимости.

Панцирь-С1 вооружен 12 зенитными ракетами и четырьмя автоматическими пушками. Ракеты летят с гиперзвуковой скоростью и взрываются возле цели, создавая облако разрушающих агентов. Цель (реактивный самолет или ракета) проникает в это облако, увеличивая наносимый ей урон. Эта технология — ноу-хау Конструкторского бюро приборостроения КБП в Туле.

Главный конструктор проекта Валерий Слугин описывает принцип действия: «Ракета встречает облако качающихся ножей, что гарантирует уничтожение даже небольших объектов (например, реактивных снарядов)». Слугин выбрал в качестве примера ракету, поскольку «Панцирь-С1» предназначен для защиты крупных систем ПВО, таких как С-400 «Триумф» (SA-21 Growler). Обе системы размещены на российской военной авиабазе Хмеймим в Сирии: С-400 защищает авиабазу, а Панцирь-С1 защищает С-400.

Панцирь-С1 также оснащен четырьмя автоматическими пушками. Им не хватает дальности стрельбы, но они гораздо более гибкие и точные, чем ракеты. Никакие электронные помехи не могут сбить с толку снаряд пушки. Две спаренные 30-мм автоматические пушки 2А38М могут стрелять 5 000 выстрелов в минуту. Все российские истребители оснащены одинаковым вооружением. Пушки могут стрелять и по надводной цели — например, по танку.

Оптические системы «Панциря-С1» позволяют обнаруживать цели, которые не могут быть обнаружены ни одним радаром, например, группу десантников противника.Каждый отдельный Панцирь-С1 может действовать как самостоятельная боевая единица, искать и уничтожать цели. Система вооружения также может использоваться как автономное огневое подразделение, которое получает данные обнаружения целей из другого источника. Кроме того, «Панцирь-С1» может передавать информацию о цели пяти аналогичным боевым частям. В Панцире-С1 используется цифровая связь, защищенная от помех и помех. Система вооружения может двигаться и стрелять, например, при защите конвоя на марше. Пушки и ракеты не потеряют обнаруженную цель, даже если машина с «Панцирем-С1» будет неровно и вибрировать при движении.

Комплекс вооружения «Панцирь-С1» является модульным и может быть размещен на различных шасси — колесных или гусеничных, кораблях и железнодорожных платформах. Вскоре арктические вооруженные силы России также будут оснащены арктической версией этой системы вооружения как для сухопутных войск, так и для военно-морского флота.

Пожертвовать

.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
