Дримлайнер боинг – схема салона, технические характеристики, стоимость, фото

схема салона, технические характеристики, стоимость, фото

Боинг 787 – самолет широкофюзеляжного вида, разработанный для перевозки пассажиров, Дримлайнер или «Самолет мечты», был создан специалистами «The Boeing Company». Сегодня этот лайнер пользуется огромной популярностью у авиаперевозчиков по всему миру. Причина тому — превосходные технические характеристики и приятный дизайн воздушного судна.

Краткая история

Жизнь проекта начинается в 2004 г. 26 апреля того года в СМИ был освещено новое детище Боинг – проект с кодовым названием 7E7 как усовершенствованный прототип Соник Круизер (Sonic Cruiser). Уже в январе 2005 г. было объявлено официальное наименование 7E7 – на Боинг 787.

Через год можно было увидеть модель готового самолета со специфическим дизайном. Спустя 4 года, после серии судебных разбирательств, связанных с отсрочкой поставки деталей жизнеобеспечения самолета по вине производителей, 15 декабря 2009 г. Боинг 787 Dreamliner поднялся в воздух.

Самолет участвовал в выставках, например, на Farnborough – одном из крупнейших мировых авиасалонов. Познакомиться с интересной конструкцией Дримлайнера могли посетители МАКС-2011.

Первая поставка Дримлера произведена 25.09.2011 г. Пробное пилотирование было реализовано 2.07.2011 г. по маршруту Сиэтл – Ханэда. Тестировался самолет при участии All Nippon Airways (ANA). Официальным сертификатом, подтверждающим способность Dreamliner’а перевозить пассажиров, Боинг 787 был удостоен 26.08.2011 г. Самолет поступил в массовое производство и уже 26.10.2011 г. совершил свой первый рейс.

Боинг 787 – первый в мире самолет с монолитным фюзеляжам главной секции. В обычных сборных самолетах используется более 45 тыс. заклепок: новая модель позволила сэкономить за счет монолитности корпуса.

Общие расходы на разработку Dreamliner превысили 32 млрд. доллара.

Нереализованный проект

Интересно, что история создания Dreamliner берет свое начало в конце 1990-х гг. В это время ведущие инженеры и конструкторы Боинг пришли к выводу, что модель Боинг 767 безнадежно устарела, и что требуется новое конкурентоспособное решение – Соник Круизер (Sonic Cruiser).

К сожалению, из-за трагических событий с Башнями-близнецами 11 сентября 2001 г. дорогостоящий проект был отложен на неопределенный срок. Кроме того, не был запущен в производство Боинг 787-3 – на 295 пассажиров с дальностью полета свыше 6,5 тыс. км. Самолет должен был быть использован для перевозок на малые расстояния. Рассматривался в качестве альтернативы Аэробуса А300 и Боинга 767 в японских внутренних авиалиниях. Но судьба распорядилась иначе, и проект был закрыт 12.2010 г. в пользу модели 787/8.

Конструкция

В конструкции дальнемагистрального лайнера присутствуют композитные материалы малого веса, современные системы для связи, высокоэкономичные двигатели. По заявлению производителя, данная модель на 20% экономнее расходует топливо, по сравнению с предыдущей версией. Детали фюзеляжа Дримлайнера производятся в Вашингтоне.

В составе корпуса присутствует:

• 50% — композитные материалы — корпус;
• 20% — алюминий – в крыльях, двигатель и хвост;
• 15% — сплав титана – в креплениях;
• 10% — сталь – силовые элементы;
• 5% — прочие материалы.

По состоянию на конец 2017 г. было произведено свыше 599 самолетов. Стоимость одного Боинга варьируется от 225 до 306 млн. долларов США.

Средняя скорость пилотирования данной модели самолета составляет 900 км в час. Высота полета варьируется от 12 до 13 км. – стандартный показатель для пассажирских перевозок.

Двигатели используются с низким уровнем шума от:

• General Electric;
• Rolls Royce.

Вместимость багажного отделение выше в 2 раза, чем у предыдущей модели.

Кабина пилотов

Авиакабина «Лайнера мечты» предполагает использование широкоформатных экранов для управления полетами: на них, как у военных лайнеров, действуют head-up display (HUD), фиксирующие любую информацию.

Кабина разительно отличается от всех предыдущих исполнений авторства Rockwell Collins:

• к интерфейсу подключено 5 жидкокристаллических дисплеев;
• 2 дисплея ИЛС;
• стандарт Интернета Ethernet – ARINC/664, защищенная многоступенчатыми протоколами безопасности, исключающими доступ рядовых пользователей.

Такая же кабина для пилотов применяется в МС-21 и Comac C919, на космических моделях Orion.

Пилоты отмечают, что кабина проста в эксплуатации и интуитивна понятна. Энергосистема представляет собой консолидацию 7 мощных генераторов энергии:

• аварийные – 2 шт.;
• в реактивном двигателе – 2 шт.;
• в турбине аварийной – 1 шт.

Батареи литий-ионные – наиболее эффективное решение для самолета, выпускает фирма GS Yuasa — 2 шт. массой 29 кг каждая. Первая обеспечивает Боинг бесперебойной подачей энергии во время нахождения на земле и способна работать в аварийном режиме при отказе генераторов. Вторая применяется для пуска двигателей в случае отключения вспомогательной силовой установки. Используется для поддержания функционирования вспомогательных авиационных систем. Не смотря на массу преимуществ у новой батарейной системы существует недостаток, связанный с более высокой по сравнению с никель-кремниевой системой пожароопасностью.

Салон самолета

Салон самолета Боинг 787 оборудован по последнему слову техники: обширные габариты внутреннего интерьера – 5,5 м., что делает его идеальным вариантом для кастомизации под нужды разных категорий пассажиров: от эконом класса до супер VIP и бизнес клиентов.

Промежуток между расположением кресел составляет:

• 45-60 дюймов или 115-145 см. для 1 класса;
• 90-100 см или 35-40 дюймов для класса «Бизнес»;
• 85 см или 33 дюйма для класса «Эконом».

Наиболее распространена комбинация 3+3+3 для пассажиров класса «Эконом». Для высоких и крупных пассажиров данное расположение кресел не удобна при долгом перелете.

Размер иллюминатора, на котором, к слову, отсутствуют шторки, составляет 25 х 45 см. – это самый высокий показатель всех стандартных лайнеров. Стекло способно автоматически регулировать поглощение света в салоне. Кроме того, для пассажиров разработаны кнопки, позволяющие оперативно изменить прозрачность путем простого нажатия. В туалете шторку оставили.

В салоне самолета Боинга 787 нет лампочек! Вместо них применяется LED-освещение, цвет и яркость которого можно регулировать.

В салоне присутствует новая система регулировки атмосферного давления на уровне 1,8 тыс. м. Для сравнения, у более ранних моделей давление поддерживалось на уровне 2-2,5 тыс. м. Теперь, благодаря инновациям, в салон не попадает вредные выхлопные газы, а уровень влаги в салоне стремится к 15%. Ранее в Боинге он был на отметке 4%.

Еще одной отличительной особенностью Боинга являются увеличенный размер туалетов, который позволяет проехать даже людям в инвалидных колясках. На верхних полках в салоне можно спокойно хранить 4 огромных чемодана, а полетная система Smoother Ride Technology позволяет пассажирам чувствовать себя комфортно даже после попадания в воздушную яму и зону турбулентности.

Сенсоры в кабине самолета позволяют отследить малейшие изменения воздушного давления, а система флаперонов регулируется автоматически за счет новейших компьютерных технологий.

Схема салона

При создании учитывались следующие факторы:

• просторность;
• комфортный свет;
• большие окна;
• широкие полки для багажа;
• наличие дисплеев у каждого пассажира.

Производство

С 2016 г. количество производимых в год лайнеров увеличено до 168. Это 14 Боинг 787 в месяц. По состоянию на май 2018 г. произведено 691 шт.

Находятся производственные мощности в Эверетте, США. Причем, по большей части на заводе происходит сборка готовых деталей. В процессе задействовано 1,2 тыс. человек.

Подрядчики компании базируются в разных областях мира. Так, крылья производят «Japanese Mitsubishi Heavy Industries», двери – французская «Latecoere», хвост – итальянская «Alenia Aermacchi» и корейская «Industries Aerospace», а шасси – объединенная британско-французская корпорация «Мessier-Bugatti-Dowty».

Детали самолета от производителя к заказчику поступают на специально созданном производственном лайнере Боинг 747 LCF DreamLifter, которых у Боинга насчитывается 4.

Ключевую роль в проекте сыграли японские инженеры: 35% всех компонентов лайнера в 2017 г. было изготовлено в Японии. Кроме того, именно японцы принимали активное участие в разработке и развитии Дримлайнера.

Модификации самолета и их стоимости

У Boeing 787 на сегодня существует 3 основные модификации:

• Боинг 787-8 стоимостью $224,6 млн;
• Боинг 787-9 стоимостью $264,6 млн.;
• Боинг 787-10 стоимостью $306,1 млн.

Технические характеристики

Технические характеристики зависят от модели. Сводная информация по моделям представлена в таблице:

Модель	787-8	787-9	787-10
Дата выпуска	2010	2011	2012
Цена (в млн. $)	225	265	306
Тип	базовый	удлиненный	самый длинный
Длина (в метрах)	56	63	69
Высота (в метрах)	17
Вместимость топлива (в тыс. л.)	124,7	139	145,6
Силовая установка	Gen. Electric — GEnx/1B Rolls Royce Trent 1k
Предельная тяга (в тс)	2X-28,6	2X-32,6	2X-34,7
Предельное число пассажиров	210 (2 класса) 250	250 (2 класса) 490	300 (2 класса) 350
Лимит потока	13 тыс. м
Расстояние (в тыс. км.)	13,6	14,1	11,9
Наибольшая масса (в тоннах)	217	245	245
Крейсерская скорость	903 км/ч при высоте 12 тыс. м
Размах крыла (в метрах)	58,8	60

Boeing 787-8

Это наиболее популярная и недорогая модель Боинга 787. Его вместимость составляет 250 человек, а длина полета — 13,5 тыс. км. Стоит такой самолет 225 млн. долларов. Дата создания: 2011 г.

Boeing 787-9

Более длинная версия 787-8. В зависимости от модификации может уместить в себе порядка 300 пассажиров. Расстояние, на которое может перевозить пассажиров данный лайнер, составляет 14 тыс. км. Стоит он 265 млн. долларов, введен в эксплуатацию в 2014 г. Является прямым конкурентом Аэробуса А330, 340/200, Локхида Л-1011 и Douglas MD 11.

Boeing 787-10

Самая длинная модификация «Лайнера мечты». Вмещает в себе до 330 пассажиров. Дальность перевозок составляет свыше 11,9 тыс. км. Первые поставки планировалось осуществить в 2018 г. Это основной конкурент Аэробуса А350-1000 при полетах на ближние расстояния и улучшенный вариант Боинга серий 777 (200 и 200ER).

Преимущества Боинга 787 Дримлайнер

Главные особенности, которые позволяют выгодно дифференцировать Боинг 787 Дримлайнер среди всех аналогичных самолетов:

• огромная вместимость;
• экономный расход топлива;
• высокая грузоподъемность;
• снижение шума рабочего двигателя на целых 20%;
• низкий вес самолета за счет более легких материалов;
• удобство в управлении для пилотов;
• возможность оперативного отслеживания на лобовом стекле всех параметров воздушного судна.

Вышеуказанные факторы позволяют сэкономить перевозчикам огромные суммы денежных средств. Что касается пассажиров, то новейшее оборудование, просторный салон, широкие места для багажа, приятное освещение и стильный дизайн гарантируют комфортный перелет в любую точку планеты.

Рекомендуем посмотреть интересное видео о Boeing 787 Dreamliner. История и описание лайнера мечты.

Компании эксплуатанты

Число авиакомпаний, использующих данную модель самолета, переваливает за 38.

Среди наиболее популярных эксплуатантов Боинг 787:

• American Airlines;
• Air: Canada, Eiropa, India и Austral;
• Aeromexico;
• British Airways;
• China Sothern Airlines;
• United Airlines;
• Norwegian Air Shuttle и многие другие.

Boeing 787 Dreamliner – самолет 21 века, который позволяет вывести пассажирские перевозки на новый уровень развития. Высокий уровень комфорта и безопасности, которые предлагают разработчики концепта Боинг 787 своим клиентам, позволяет данной модели быть на ряду с Аэробусом наиболее востребованным и экономичным самолетом своего времени.

Удачные решения и возможность выбора 1 из 3 высококлассных лайнеров серии Боинг 787, позволяет признать, что данный самолет имеет колоссальный конструкторский потенциал. Именно поэтому существует спрос на Дримлайнер во всем мире. За подобными моделями – будущее авиаперевозок.

pilotgid.ru

Boeing 787 Dreamliner: фото, схема салона

В прошлом году американская корпорация Boeing отметила свое столетие. На ее многочисленных заводах производят самолеты, военную и космическую технику. Специалисты концерна непрерывно ведут научно-технические исследования в аэрокосмической сфере. Одной из таких разработок является широкофюзеляжный реактивный пассажирский авиалайнер Боинг 787 Дримлайнер, оснащенный двумя двигателями, способен летать на расстояние в 15000 км. Первых пассажиров он принял на борт в 2011 году.

Салоны самолета

Максимальное количество мест – 330, минимальное – 210. Все зависит от модификации, каждая из которых обозначается последней цифрой (787-3, 787-8, 787-9, 787-10). Воздушное судно может быть оборудовано одним и двумя салонами. Их ширина составляет 5,5 метров. Это на 400 миллиметров шире, чем у предшественника – лайнера Boeing 767. Такая модернизация позволила немного расширить проходы, установить более удобные большие кресла и увеличить размеры туалетов. Предусмотрена специальная перегородка, развернув которую, образуется широкий проход для въезда в туалет на инвалидной коляске.

Рекордом среди самолетов корпорации Боинг является увеличенная высота иллюминаторов, которая составляет 46 см. Они оснащены стеклами с изменяющимися свойствами и регулируемым электрохромным затемнением. Верхние полки для ручной клади и багажа стали еще вместительнее. Теперь каждая из них вмещает в себя по четыре чемодана. Задние стороны кресел снабжены мониторами. Развлекательные программы пассажиры смотрят при помощи беспроводной связи. Кроме того, есть возможность использования широкополосного интернета.

Салон для бизнесменов

В передней части самолета размещены места бизнес-класса. Об этом свидетельствует схема салона Boeing 787 Dreamliner. Всего 6 рядов, в каждом из которых 6 мест и 2 прохода, кресла сдвоенные. Таким образом, салон для бизнесменов вмещает в себя 36 пассажиров. Это лучшие места в воздушном судне. Они оборудованы более удобными креслами, раскладывающимися до положения раскладушки, то есть, на 180 градусов. Чтобы пассажирам было более удобно, места здесь установили в форме «елочки». Каждое кресло снабжено системой мультимедийных развлечений. Всем желающим выдают пижамы и теплые носки.

Еще одной особенностью является отсутствие штор на иллюминаторах. Прохождение световых потоков преграждает изменение прозрачности специального стекла, регулируемого кнопками. Меню представлено большим разнообразием блюд и напитков. Несмотря на самые лучшие и удобные места в салоне для бизнесменов, все равно среди них есть менее привлекательные. Они расположены в третьем ряду возле туалетов. Неудобство заключается в том, что здесь могут скапливаться пассажиры, дожидаясь своей очереди.

Кресла шестого ряда тоже находятся в неудобном месте. Они расположены возле самой перегородки, отделяющей салон для бизнесменов от мест экономкласса. Считается, что пассажиры экономкласса ведут себя более шумно, чем создают определенное беспокойство бизнесменам. В связи с этим, людям, предпочитающим полноценный отдых, лучше не покупать билеты в третий и шестой ряд.

В салоне экономкласса всего два прохода. Спинки мягких кресел на 180 градусов не откидываются, но образовывают достаточно большой угол для комфортного удобного отдыха. Правда, здесь расстояние между сиденьями немного меньше, чем в бизнес-классе, однако достаточное для удобного расположения ног людям любого роста. Наиболее удачными рядами считаются 15 и 27. Это удобство объясняется отсутствием передних кресел. Комфорт для ног создает неудобство просмотра фильмов, поскольку мониторы встроены в подлокотники. Чаще всего, места в этих рядах бронируют пассажиры с детьми.

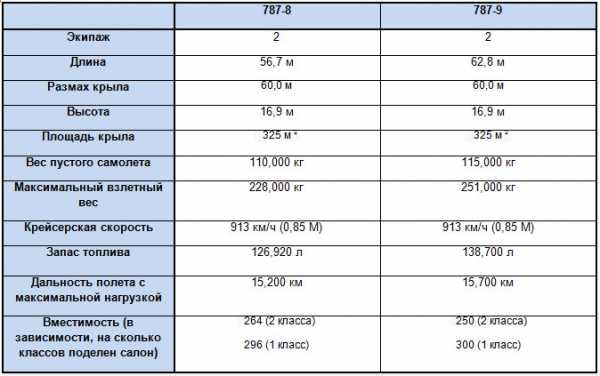

Технические характеристики лайнера

Воздушное судно Boeing 787 Dreamliner относится к категории широкофюзеляжных лайнеров, предназначенных для перевозки пассажиров. Аэродинамические характеристики самолета позволяют ему развивать скорость до 956 км/ч и преодолевать расстояния без посадок для дозаправки до 15000 километров. Для взлета ему достаточно полосы, длиной 3 километра. Два топливных бака вмещают в себя 126 тонн авиационного керосина.

Особенности данной модели

Одна из многочисленных особенностей воздушного судна в материалах. Здесь используется больше половины композитных материалов. В частности, фюзеляж, крылья, подкрылки и закрылки созданы на основе углеродных компонентов. Именно они обеспечивают самолету повышенную износостойкость, прочность и долговечность.

Материалы изготовления:

• Композитные материалы – 50%.
• Алюминий – 20%.
• Сталь – 10%.
• Титан – 5%.

Из композитных материалов изготовлены даже лопатки турбины и форсунки, через которые впрыскивается топливо в камеры сгорания. Благодаря этому, выход в режим рабочей тяги двигателей начинается при температуре ниже, чем это было у предшественников. С другой стороны, это снижает выброс вредных веществ в атмосферу.

Преимущества Боинга 787 Дримлайнер

В лайнере данной модели американской самолетостроительной компании отмечают следующие достоинства:

• Значительная экономия топлива. Самолет этой модификации потребляет авиационного керосина значительно меньше, чем его предшественники.
• Стреловидные крылья отличаются переменным изгибом законцовок, что увеличивают подъемную силу.
• Багажное отделение в новой модификации стало просторнее на 45%.
• Благодаря двигателям нового поколения, уровень шума снижен более чем наполовину.
• Модель Boeing 787 Dreamliner значительно легче своих предшественников. Такое стало возможно благодаря композитным материалам, используемым в производстве самолета.
• Увеличенная длина фюзеляжа, позволяет воздушному судну принимать на борт значительно больше пассажиров.
• Модернизированная кабина пилотов. Теперь здесь перед каждым летчиком установлены по два экрана, проекционные индикаторы, датчики измерения турбулентности и прочие дополнения.

Всю необходимую информацию пилоты получают через инновационную систему бортовой электроники. В частности, данные выводятся на жидкокристаллические мониторы. Это параметры захода самолета на посадку, карты местности и прочее. Определенный электронный блок систематизирует всю информацию о состоянии лайнера и отправляет ее наземным службам. Это позволяет не тратить время на диагностику приземлившегося самолета, а сразу приступать к замене, вышедших из строя узлов и деталей.

История обновления Боинга 787

К концу 90-х годов стало понятно, что прежняя модель Boeing 767 морально и технологически устарела. Ее неспособность противостоять новым разработкам, привела к усовершенствованию модели. Разработчикам было дано задание увеличить скорость полета обновленной модели до сверхзвуковой. Однако расход топлива при этом, должен быть минимальным.

Свой новый проект американская корпорация представила весной 2004 года. А еще через 9 месяцев, самолету было присвоено название, которое сегодня известно всем – Boeing 787 Dreamliner.

Самый первый испытательный полет усовершенствованного авиалайнера планировалось осуществить в 2007 году, однако, все сорвалось. К этому времени модернизацию самолета закончить не удалось, поскольку подвели поставщики комплектующих. Они не справились с задачей поставки многих узлов и деталей. Это привело к тому, что первое испытание лайнера смогли провести только зимой 2009 года. Усовершенствованную модель представляли на многих авиасалонах. В 2010 году воздушное судно продемонстрировали британским экспертам и публике в Фарнборо, а также на московском авиасалоне.

Первый международный полет обновленная модель совершила в июле 2011 года, маршрутом: Сиэтл –  Ханэда. В Японию его доставили для проведения испытаний. Сам перелет уже являлся проверкой всех узлов и электронных систем. Однако, не менее важным основанием для испытаний стало определение готовности модели к коммерческим перелетам. В тестировании принимали участие сотрудники японского авиаперевозчика All Nippon Airways. Лайнер тестировали целую неделю. Он совершал перелеты между Токио, Окаяма, Осака и Хиросима.

В августе 2001 года самолетостроительная корпорация Boeing получила разрешение на эксплуатацию усовершенствованного самолета. Сертификат был выдан сотрудниками американского Федерального управления авиации.

Первое модернизированное воздушное судно было доставлено заказчику осенью 2011 года. Это была японская авиакомпания. Первый коммерческий рейс, обновленный лайнер совершил осенью 2011 года. Всего до июля 2014 года заказчики получили 1057 моделей Боинг 787 Dreamliner, а самолетостроительная корпорация приступила к производству 27-ми самолетов по новому заказу. Разрешение на удлинение самолета американская авиастроительная компания получила в июне 2014 года.

Все изменения внешнего вида салона можно посмотреть на фото Боинга 787 Дримлайнер. Данная модель является монопланом или низкопланом, поскольку его крылья смонтированы в нижней части фюзеляжа и напоминают одно целое. У такой модели отмечаются улучшенные аэродинамические характеристики, однокилевое оперение и стреловидные крылья. Двигатели турбовентиляторные.

В изготовлении половины элементов фюзеляжа задействованы композитные материалы. В основном — это углерод. Его прочность не уступает алюминию, однако, значительно снизился вес. Двигатели могут быть от компании Rolls-Royce и General Electric. Системы подключения обоих моторов одинаковые, что позволяет быстро осуществлять их замену.

Преимущества низкого расположения крыльев

Низкое положение крыльев, дает лайнеру следующие преимущества:

• Безопасная аварийная посадка. Если шасси не выходят, самолет сажают на «брюхо». В данной модификации, основной удар примут на себя крылья.
• Посадка на воду. В этом случае топливные баки, расположенные в крыльях, выполнят функции понтонов, удерживающих самолет на плаву.
• Укороченные стойки шасси. Благодаря такой конструкции, стойки стали более легкими и прочными.
• Удобство ремонта и технического обслуживания моторов. Удобство заключается в низком расположении крыльев, оборудованных турбовинтовыми двигателями.

Кабина

Недостатки самолета с низким расположением крыльев

В таком варианте отмечаются следующие недостатки:

• Повышенное сопротивление во внутренней кромке крыла, а также в стыке фюзеляжа.
• Возможное касание крылом взлетно-посадочной полосы при посадке.
• Низкое расположение двигателей. Это повышает вероятность попадания в турбины посторонних предметов.

• Ухудшенный обзор из иллюминаторов.
• Снижается поперечная устойчивость самолета.

Нереализованный проект

Модель Boeing 787-3 вмещает в себя 296 пассажиров и предназначена летать на расстояния 6500 км. Самолет был рассчитан для авиарейсов малой протяженности. Лайнер предназначался для внутренних рейсов Японии. Впоследствии японские авиакомпании отказались от проекта.

Сегодня эксплуатируют следующие модификации самолетов американской авиастроительной корпорации: «787-8»; «787-9», «787-10». Первый вариант базовый, вторая и третья модель – это удлиненные варианты, вмещающие в себя от 290—330 человек. Сборка началась в прошлом году.

Боинг 787 Дримлайнер — совершенно новая модель, пришедшая на смену Боингу 767. Авиалайнер впервые создан не из алюминия. В его производстве было использовано более половины композитных материалов. Усовершенствуя модель, в ней задействовали большое количество инновационных технологий.

Обновленный лайнер уже заказали и эксплуатируют авиаперевозчики многих стран. Данный заказ составляет свыше 850 самолетов. Несмотря на то что усовершенствование внутреннего дизайна самолета и его внешнего вида занимает полгода, однако, главные решения принимаются достаточно быстро — всего за две недели. Все решения специалисты принимают и утверждают за полтора года до поставки любой модели.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

технические характеристики, схема салона, вместимость, история, фото и видео самолета.

Компания Boeing Commercial Airplanes является одним из мировых лидеров в производстве авиатехники для пассажирских и грузовых перевозок, работает в условиях жесткой конкуренции с Airbus. Плодами здоровой конкуренции является выпуск новых моделей авиалайнеров, таких как Boing 787 Dreamliner. Это широкофюзеляжное воздушное судно с двумя реактивными двигателями предназначено для перевозки до 330 пассажиров. Применяется для полетов на дальние расстояния. Композитные материалы, впервые использованные в производстве пассажирского лайнера, позволили значительно улучшить его эксплуатационные характеристики.

Модификации Боинга 787

Всего у Дримлайнера существует несколько модификаций.

Модификация	Год начала выпуска	Дальность полета, км	Количество пассажиров, чел.
Боинг 787-3 (проект)	2010	6500	296
Боинг 787-8	2011	13 620	242
Боинг 787-9	2014	14 140	290
Боинг 787-10	2016	11 910	330

Boeing 787-3 должен был изготавливаться по заказу Японии для внутренних рейсов, но затем японцы отказались от заключения контракта в пользу модификации 787-8. Последняя версия Boeing 787-10 поставлялась авиакомпаниям в 2018 году.

У Boeing 787-9 фюзеляж удлинен на 6,5 м, а у Boeing 787-10 на 11,5 м по сравнению с базовой версией.

Интересно! Boeing Business Jet на основе Дримлайнера выпускается в основном по частным заказам. Он производится без наружной окраски и внутренней отделки салона. Дизайн и оборудование интерьера заказываются дополнительно у специализированных компаний.

План пассажирского салона

От модификации Boiеng зависит, сколько посадочных мест находится внутри салона. Схема салона у базовой версии 787-8 включает:

• 36 мест бизнес-класса;
• 206 кресел эконом-класса.

Расположение мест по рядам:

• в бизнес-классе — 2-2-2;
• в эконом-классе — 3-3-3.

Разные авиакомпании могут изменять компоновку салона по желанию. Например, делать для бизнес-класса схему по рядам 1-2-1, в эконом-классе 2-4-2 или использовать одноклассовый салон.

Бизнес-класс

В привилегированном отсеке устанавливаются комфортабельные кресла с возможностью раскладываться до положения кровати, Каждое место представляет собой полукабину, а располагаются они в форме елочки.

Неудобными могут считаться места 1,3 и 6 ряда, так как находятся рядом с подсобными помещениями и туалетом, а 6-й ряд — с эконом-классом. Шум туалетного слива снижен, но частое движение пассажиров и персонала, включение света, звук при открытии-закрытии дверей могут помешать полноценному отдыху.

Эконом-класс

Откидывающиеся удобные кресла со стандартным расстоянием между ними обеспечивают приемлемый уровень комфорта.

Лучшими местами эконом-класса многие считают кресла 7-го ряда и 26-го, где больше пространства перед сидениями. Но некоторым не нравится, что столики для еды располагаются в подлокотниках. Ряды могут не совпадать в разных версиях интерьера салона. Для пассажиров 25-го и 37-го ряда может показаться неприемлемым шум кухни и туалета. 38-й ряд закрыт еще и перегородками с ограничением обзора. Однако совсем неудобных мест в самолете нет, каждый выбирает по своим предпочтениям.

Общие характеристики внутреннего интерьера

При создании внутреннего пространства Дримлайнера было применены новейшие разработки, отразившиеся на повышении уровня комфорта пассажиров:

1. Полки для багажа у нового боинга увеличены по ширине на треть относительно предыдущих поколений воздушных судов. Они устроены так, что занимают минимум места над головой.
2. Потолок сделан в виде арки, что визуально увеличивает пространство и позволяет себя чувствовать более комфортно.
3. Светодиодное освещение изменяет цветовые оттенки на разных полетных стадиях. Голубой свет придает потолку ощущение прозрачности, эффект неба вверху.
4. У иллюминаторов значительно увеличили размеры. Классические шторки убрали, вместо них установлена электронная система затемнения, меняющая прозрачность стекла. Даже при ярком солнечном свете стиль подсветки салона сохраняется. Затемнение выполняется централизованно и индивидуально, кнопкой у иллюминатора. Полностью прозрачность стекла не исчезает. В туалете шторка на иллюминаторе присутствует.
5. Система микроклимата поддерживает влажность воздуха.
6. На каждом месте имеется индивидуальный дисплей для просмотра информации о полете, просмотра фильмов, видеоигр. На борту работает WiFi. Индивидуальная розетка поможет вовремя подзарядить мобильное устройство.
7. Туалеты стали более просторными. Если развернуть общую перегородку между двумя туалетными кабинами, там помещается инвалидная коляска.

Интересно! Предлагаемое питание на борту Дримлайнера отличается разнообразием и высокими вкусовыми качествами блюд.

Эксплуатационные характеристики и преимущества лайнера

Boing 787-8

Главные технические характеристики Boing 787 Dreamliner (базовая версия 787-8)

Размеры
Длина, м	56,7
Размах крыльев, м	60,2
Высота, м	17.0
Площадь крыла, кв.м	325
Ширина салона, м	5,5
Ширина фюзеляжа, м	5,8
Высота фюзеляжа, м	8

Вес
Взлетный вес (max), кг	227 900
Посадочный вес (max), кг	172 400
Вес пустого, кг	119 950
Вес без топлива (max), кг	161 000
Емкость топливных баков, л	126 200
Грузовместимость. куб. м	138,2 (28 контейнеров LD3)

Летные данные
Дальность полета при максимальной загрузке, км	13 620
Крейсерская скорость (max), км	902
Максимальная скорость, км/ч	956
Высота полета (max), км	13100
Длина разбега, м модернизированный	3 100 2 600
Расход топлива, кг/час	4 800
Двигатели	2 х Rolls-Royce Trent 1000 или 2 х General Electric GEnx-1B

Boing 787-9

Для модели Boing 787-9 все размеры идентичны, кроме длины. Она составляет 63 м.

Вес
Взлетный вес (max), кг	254 000
Посадочный вес (max), кг	193 000
Вес пустого, кг	126 000
Емкость топливных баков, л	126 200
Грузовместимость. куб. м	174,5 (36 контейнеров LD3)

Летные данные
Дальность полета при максимальной загрузке, км	14 140
Крейсерская скорость (max), км	902
Максимальная скорость, км/ч	956
Высота полета (max), км	13100
Длина разбега, м	2 900
Расход топлива, кг/час	5 400
Двигатели	2 х Rolls-Royce Trent 1000 или 2 х General Electric GEnx-1B

Boing 787-10

Длина воздушного судна — 68,27 м. Остальные габариты аналогичны модели 787-8

Вес
Взлетный вес (max), кг	254 000
Посадочный вес (max), кг	202 000
Вес пустого, кг	Нет данных
Емкость топливных баков, л	193 200
Грузовместимость. куб. м	192,6 (40 контейнеров LD3)

Летные данные
Дальность полета при максимальной загрузке, км	11 910
Крейсерская скорость (max), км	902
Максимальная скорость, км/ч	956
Высота полета (max), км	13100
Длина разбега, м	Нет данных
Расход топлива, кг/час	5 700
Двигатели	2 х Rolls-Royce Trent 1000 или 2 х General Electric GEnx-1B

Преимущества Боинга 787

Новый боинг обладает неоспоримыми достоинствами, что отличает его от всех ранее выпускаемых самолетов:

1. Законцовки стреловидных крыльев изгибаются переменно, так обеспечивается увеличение подъемной силы.
2. С помощью удлиненного фюзеляжа возросла пассажировместимость.
3. Специально разработанные новые двигатели значительно снизили шумовой фон (на 20%). Это отмечают все авиапассажиры, уже совершившие полет на Дримлайнере.
4. Отделение для багажа стало наполовину просторнее из-за плоского дна фюзеляжа.
5. Меньшее потребление топлива.
6. Снизился вес воздушного судна за счет использования композитных материалов.
7. В кабине пилотов изображение с рабочих мониторов проецируется на лобовое стекло для удобства считывания параметров, установлены датчики, измеряющие турбулентность и другое дополнительное оборудование.

Интересно! Проходит последние тестирования устройство инфракрасного сканирования, с использованием которого облака не будут помехой пилотам для хорошего обозрения.

На борту Дримлайнера установлена новейшая электронная система. Информация о рабочих параметрах воздушного судна и прочие данные отображаются на дисплее. В процессе полета происходит сбор данных о работе конструктивных узлов и агрегатов и автоматически передается наземным операторам. По приземления лайнера нет необходимости проводить диагностику, можно немедленно начинать техобслуживание.

Конструктивные особенности Boing 787

Двигатели

Двигатель Дримлайнера изготавливается двумя различными компаниями. В случае необходимости можно заменить один на другой, так как подключение выполняется по одной и той же схеме. Снизить производимый шум помогает впервые изобретенная конструкция гондол для двигателей. Это достигается установкой шевронов-зубцов в задней области гондолы, благодаря которой реактивная струя смешивается с воздухом плавно.

Композитные материалы

Широкое применение углеродных композитных материалов привело к снижению веса лайнера и, как следствие, уменьшенному расходу горючего. Половина композитов использована в изготовлении салона, вся рабочая часть двигателя состоит из них, за исключением главной кромки из металла.

Интересно! Давление внутри салона из композитов, обладающих большей упругостью находится в соответствии с высотой 1,8 км (у самолета с алюминиевым фюзеляжем — 2,4 км).

Крылья

Стреловидные крылья имеют большую длину относительно прочих лайнеров такого класса, что обеспечивает повышенную эластичность. Электрооборудование против обледенения, механизмы закрылков сконструированы общим блоком. Это уменьшает возможность отказов в работе и упрощает техобслуживание.

Салон

Работу системы микроклимата организована инновационным способом. Забор воздуха происходит не от двигателей с последующим охлаждением и подачей в салон, а нагнетается компрессорами из внешнего окружающего пространства. Внутри обеспечивается естественная влажность.

Система энергоснабжения

Потребление электроэнергии на борту существенно возросло. Электроснабжение лайнера обеспечивают 7 генераторов и 2 батареи литий-ионных аккумуляторов. Одна батарея используется при нахождении самолета на земле, когда генераторы остановлены. Дополнительная функция — аварийное электроснабжение в полете в случае отказа всех генераторов. Другая питает вспомогательные системы и служит для пуска двигателей.

История создания Боинга 787

На исходе 90-х годов популярный Боинг 767 стал все больше не соответствовать современным требованиям. Инновационные разработки концерна Airbus позволили самолетам европейского авиастроительного концерна опередить конкурентов. Нужен был новый дальнемагистральный лайнер, который бы потреблял меньше горючего, чем все существующие и предшествующие самолеты и обладал высокой скоростью. Экономию топлива предполагалось достичь уменьшением продолжительности полета.

Назвав новый лайнер Boeing Sonic Cruiser авиастроители приступили к разработке проекта. После терактов 2001 г. в Соединенных Штатах и последующего роста нефтяных цен выяснилось, что экономия горючего выходит на первый план. Техническая сложность Sonic Cruiser и дороговизна проекта заставили его остановить.

В апреле 2004 г. официально было объявлено о начале нового проекта 7E7. Наработки авиационных инженеров предыдущей версии сохранились, лучшие из них переместились в 7E7. Через год проект поменял наименование на Boing 787 Dreamliner.

Первое испытание Дримлайнера в полете было назначено на 2007 г., но поставщики некоторых узлов не выполнили свои обязательства. В результате летные испытания воздушного судна состоялись зимой 2009 г.

Первый перелет для тестирования в реальных условиях эксплуатации лайнер совершил между Сиэтлом и Токио летом 2011 г. Затем продолжились японские недельные испытания. Через 2 месяца Дримлайнер прошел сертификацию, а в октябре 2011 г. впервые взял на борт пассажиров в Японии.

Интересно! В январе 2013 г. полеты Boing 787 были приостановлены совместным решением Европейского агентства по безопасности и Федеральным управлением гражданской авиации США. Официальная причина — доказать безопасность литий-ионных аккумуляторов. Уже в апреле коммерческая эксплуатация самолета возобновилась.

Место производства

Основной и самый первый завод авиаконцерна Боинг располагается в Сиэтле. Но компания обладает предприятиями и в других городах. Boing 787 Dreamliner решено производить в Эверетте (Вашингтон) и на новом предприятии в г. Северном Чарльстоне (Южная Каролина). Комплектующие поставляют партнеры из многих стран мира.

Интересно! Перед началом производства новых самолетов в Северном Чарльстоне в 2011 г. в Сиэтле прокатилась волна профсоюзных забастовок против этого решения. Профсоюзы считали, что производство переносится в наказание за предыдущие забастовки, из-за которых были не выполнены сроки поставок. Впоследствии конфликт уладили обещанием разместить в Сиэтле сборку нового Boeing 737MAX.

Компании-эксплуатанты

По состоянию на осень 2017 г. Дримлайнер разных модификаций эксплуатируют 43 авиационных компании и еще 19 ожидают поставки, в том числе Аэрофлот. Согласно последним новостям российская авиакомпания отказывается от приобретения, а контракт передается Ростеху, который будет искать покупателя.

Компания	Количество, шт.
AeroMéxico (Мексика)	6
Air Austral (Австралия)	2
Air Canada (Канада)	30
Air China (Китай)	11
Air Europa (Испания)	8
Air France-KLM (Франция-Голландия)	2
Air India (Индия)	27
Air New Zealand (Новая Зеландия)	10
ALC	5
All Nippon Airways (Япония)	62
American Airlines (США)	32
Avianca (Колумбия)	12
Azerbaijan Airlines (Азербайджан)	2
British Airway (Великобритания)	25
Business Jet / VIP	7
China Southern Airlines (Китай)	10
CIT Leasing Corporation	7
Ethiopian Airlines (Эфиопия)	16
Etihad Airways (ОАЭ)	18
Hainan Airlines (Китай)	20
ILFC (США)	51
Japan Airlines (Япония)	35
Kenya Airways (Кения)	9
Korean Air (Южная Корея)	5
LATAM Airlines (Чили)	18
LOT (Польша)	8
MG Aviation Limited	4
Norwegian Air Shuttle (Норвегия)	6
Oman Air (Оман)	2
PrivatAir (Швейцария)	1
Qantas (Австралия)	12
Qatar Airways (Катар)	30
Royal Air Maroc (Марокко)	5
Royal Brunei Airlines (Бруней)	4
Royal Jordanian (Иордания)	3
Saudi Arabian Airlines (Саудовская Аравия)	8
Scoot (Сингапур)	15
TUI (Таиланд)	15
United Airlines (США)	31
Uzbekistan Airways (Узбекистан)	2
Vietnam Airlines (Вьетнам)	8
Virgin Atlantic (Великобритания)	14
XiamenAir (Китай)	10
Анонимные заказчики	5

Стоимость различных моделей

На разработку нового Боинга были потрачены значительные средства. Несмотря на солидную цену, авиакомпании с удовольствием покупают Дримлайнер.

Модификация	Стоимость, млн долларов
Boing 787-8	224,6
Boing 787-9	264,6
Boing 787-10	306,1

Перспективы развития

Программа Yellowstonе концерна Боинг по замене устаревших гражданских воздушных судов в части дальнемагистрального самолета считается оконченной. Сейчас ведутся проектные работы по сверхдальним моделям.

Но Дримлайнер продолжает совершенствоваться. В 2016 г. начаты испытания нового двигателя для Boing 787, версии TRENT 1000 TEN, обладающего повышенной тягой. Продолжают дорабатываться датчики и системы. Основные силы сосредоточены на тестировании новой модификациии 787-10, начало поставок которой было запланировано на 2018 г.

Выпуск Boing 787 Dreamliner открыл новые горизонты для гражданского авиастроения с применением инновационных технологий и материалов. Технические новинки, использующиеся в Боинге 787, на долгие годы вперед станут базовыми для разработки новых моделей. Коммерческий успех проекта подтверждает правильность выборанного направления.

Уважаемые посетители сайта Aviawiki! Ваших вопросов стало так много, что, к сожалению, у наших специалистов не всегда есть время ответить на все. Напомним, что мы отвечаем на вопросы абсолютно бесплатно и в порядке очереди. Однако у вас есть возможность гарантированно получить оперативный ответ за символическую сумму.

aviawiki.com

Boeing 787 — пассажирский самолет. История, фото, характеристики

Boeing 787 Dreamliner – дальнемагистральный широкофюзеляжный самолет нового поколения, построенный на замену модели 767. Примечательно то, что впервые в истории самолетостроения, конструкция лайнера на 50% состоит из легких композитных материалов.

История

В конце 1990-х, продажи дальнемагистральных лайнеров 767 и 747-400 стали падать, и компания Boeing приступила к рассмотрению программы замены этих самолетов. Проект, соответственно, предполагал разработку двух новых моделей: 747X – удлиненная и более топливоэффективная версия 747-400, а также футуристичный концепт Sonic Cruiser, который мог бы развивать скорость до 0,98 М, при этом расходуя топлива не больше, чем 767 (за счет укороченного времени полета). В итоге, оба проекта были восприняты авиакомпаниями прохладно.

11 сентября 2001 года, печальные террористические события в США, ознаменовали собой начало авиационного кризиса и повышения цен на нефть. Спрос на авиаперевозки значительно упал, а авиакомпании нуждались в новых топливоэффективных самолетах. Проект Sonic Cruiser не вписывался в новые реалии, и 20 февраля 2002 года, Boeing официально объявил о его отмене.

В январе 2003 года, Boeing представил проект двухдвигательного самолета 7E7, основанный на технологиях Sonic Cruiser. Также, компания объявила, что этот лайнер станет первым в рамках нового семейства Yellowstone.

Yellowstone

Yellowstone – проект Boeing по замене всего модельного ряда гражданских самолётов на высокотехнологичные модели. Новые технологии подразумевают: использование композитных материалов в конструкции планера, более широкое использование электрических систем вместо гидравлических, и более экономичных турбореактивных двигателей.

Программа Yellowstone разделена на три типа:

• Boeing Y1 – проект по замене самолетов, вместимостью от 100 до 200 пассажиров. Призван заменить модель 737
• Boeing Y2 – проект по замене дальнемагистральных самолетов 767. На сегодняшний день завершен и реализован под названием Boeing 787
• Boeing Y3 – проект по замене сверхдальних самолетов 777 и 747 с пассажировместимостью от 300 до 600 человек

Dreamliner

В июле 2003 года, Боинг провел конкурс на лучшее название для 787. Около 500,000 человек выбрали Dreamliner.

26 апреля 2004 года, авиакомпания All Nippon Airways стала стартовым заказчиком Dreamliner, заказав 50 самолетов, с поставкой в конце 2008 года.

Boeing 787 – инновационный продукт, поскольку впервые в истории конструкция самолета создавалась из легких композитных материалов, а не из алюминия. Такое решение позволяет значительно снизить вес самолета, а значит сделать его экономически выгодным. Компания пообещала, что новый лайнер будет потреблять на 20% меньше топлива, чем Boeing 767. Также, по сравнению с ним, 787 будет на 40% эффективнее, благодаря современным двигателям и продвинутым аэродинамическим решениям вкупе с современными системами.

К концу 2004 года, заказы на Boeing 787 достигли 237 самолетов.

Производство

16 декабря 2003 года, Boeing объявил, что 787 будут собирать на заводе в городе Эверетт (Everett), штат Вашингтон. Для справки, это тот самый завод, который специально был построен в конце 1960-х для производства Boeing 747. Сегодня здание завода имеет рекордный объем – 13,3 млн. кубометров.

Вместо того, чтобы собирать самолет традиционно на заводе с нуля, Boeing отдал часть работы субподрядчикам. По мнению компании, это должно было ускорить производство. Планировалось, что окончательную сборку будут производить от 800 до 1200 человек и займет она 3-4 дня.

Что производят субподрядчики для Boeing 787:

• Mitsubishi Heavy Industries (Япония) – крыло
• Alenia Aeronautica (Италия) – горизонтальный стабилизатор
• Alenia (Италия) – киль
• Global Aeronautica (Италия) – фюзеляж
• Latécoère (Франция) – пассажирские двери
• Labinal (Франция) – проводка
• Saab AB (Швеция) – грузовые двери, люки
• HCL Enterprise (Индия) – разработка программного обеспечения
• TAL Manufacturing Solutions Limited (Индия) – балки
• Korean Air (Южная Корея) – элементы крыла, закрылки, стойки шасси, лонжероны
• Korea Aerospace Industries (Южная Корея) – горизонтальный стабилизатор
• Messier-Dowty (Великобритания) – шасси
• Hamilton Sundstrand (США) – системы распределения электроэнергии, системы управления и системы для кондиционирования воздуха

Для ускорения доставки деталей на завод окончательной сборки, использовался специальный грузовой лайнер 747 Dreamlifter, созданный на основе Boeing 747-400.

Вообще, большое участие в создании 787 приняла Япония. Совместно с японскими компаниями было разработано и произведено около 35% агрегатов самолета. В частности, впервые за всю историю компания Boeing позволила производить крыло сторонней компании. К слову, японское правительство поддержало проект на сумму около $ 2 млн. долларов.

26 апреля 2006 года, японская компания Toray Industries и Boeing заключили договор на сумму $ 6 млрд. долларов, на производство углеродного волокна (основной композитный материал использующийся в конструкции лайнера).

В мае 2007 года, на заводе в городе Эверетт началась сборка первого Dreamliner.

Вспоминая о подрядчиках, хочется сказать, что не для всех сотрудничество с Boeing было выгодным, например компания Finmeccanica (Alenia) потерпела убытки в размере € 750 млн. евро.

Проблемы

Проблемы с 787 начались в декабре 2006 года, после сборки первых шести экземпляров лайнера. Выяснилось, что все самолеты тяжелее на 2.300 кг, иными словами не соответствуют заявленным характеристикам. В ноябре, 2007 года, генеральный директор компании International Lease Finance Corporation (ILFC), Стивен Удвар-Хейзи (Steven F. Udvar-Házy) заявил, что вес пустого 787-9 превышает заявленный на 6,400 кг. Однако, он заверил, что Boeing активно занимается решением этой проблемы.

Первый полет Boeing 787 был запланирован на конец августа 2007 года, но к этому времени многие системы ещё не были готовы. Ранее, Boeing рассчитывал, что сотрудничество с субподрядчиками ускорит процесс производства, однако все вышло с точностью наоборот. Поставки необходимых для лайнера деталей задерживались, да и производство самих деталей существенно отставало от графика, вынуждая Boeing делать самолет “на скорую руку”.

Хронология отмен первого полета Boeing 787

• 5 сентября 2007 года, Boeing официально объявил о трехмесячной задержке, аргументируя это нехваткой крепежных элементов и недоработанным программным обеспечением.
• 10 октября 2007 года, компания объявила шестимесячную задержку, связанную с проблемами производства, доставки и отсутствием документации к деталям лайнера. Через неделю после этого заявления, был заменен руководитель программы 787 – Майк Бэр (Mike Bair).
• 16 января 2008 года, Boeing объявил об очередной трехмесячной задержке первого полета 787. Причины те же: проблемы с субподрядчиками.
• 9 апреля 2008 года, Boeing вновь объявил о задержке первого полета 787, перенеся его на конец года.
• 4 ноября 2008 года, компания заявила, что первый полет вновь отменяется из-за ошибок при сборке и забастовок рабочих завода Boeing.
• 11 декабря 2008 года, Boeing заявил, что первый полет будет отложен до второго квартала 2009 года.

Тем временем, авиакомпании United Airlines и Air India заявили о своем намерении добиваться компенсации от Boeing за задержки.

Предполетная подготовка

В августе 2007 года, пока Boeing решал проблемы с поставщиками деталей, двигатели Rolls-Royce Trent 1000 были сертифицированы.

В марте 2008 года, сертификат получили двигатели General Electric GEnx-1B.

В то же время, критики выразили обеспокоенность тем, что при аварийной посадке и возможном пожаре, композитные материалы токсичнее, чем традиционные металлы из которых делают фюзеляж. В Boeing провели тесты, которые не выявили такого факта.

27 сентября 2008 года, Boeing 787 успешно прошел испытание на прочность композитных материалов. На фюзеляж самолета было оказано давление в 14,9 футов на квадратный дюйм (102,7 кПа), что на 150% больше, чем полет на максимальной крейсерской высоте.

В мае 2009 года, выяснилось, что из-за превышенного веса самолета, сократилась его максимальная дальность полета с 15,700 км до 12,800 км. Boeing активно искал решение этой проблемы, и вновь, первый полет 787 откладывался на неопределенный срок.

15 июня 2009 года, во время участия на Show Paris Air, представители Boeing заявили, что первый полет 787 состоится в течении двух недель. Однако, 23 июня 2009 года полет опять был отменен по техническим причинам.

Boeing признался, что потерпел убытки в размере $ 2,5 млрд.долларов, более того первые три дримлайнера не соответствуют заявленным характеристикам, продать их не получится, поэтому они останутся в компании для проведения дальнейших испытаний.

И, наконец, 12 декабря 2009 года, Boeing 787 прошел испытания на рулежных дорожках и оказался готов к первому полету.

Первый полет и летные испытания

15 декабря 2009 года, состоялся первый полет Boeing 787, который продолжался около 3 часов. Далее, компания объявила о 9-месячном графике летных испытаний.

В летных тестах приняли участие 6 самолетов: 4 – с двигателями Rolls Royce Trent 1000 и 2 – с двигателями GE GEnx-1B64.

28 марта 2007 года, успешно завершился тест на нагрузку крыла. В течении 3 секунд крыло готового самолета подвергалось нагрузке на 150% превышающей стандартную нагрузку в полете.

23 апреля 2010 года, Boeing перегнал новейший Boeing 787 (рег.номер: ZA003) в спецангар Eglin Air Force Base (штат Флорида) для подготовки к температурным испытаниям (от -43 до +46 С).

В июне 2010 года, в ходе испытаний были обнаружены проблемы с горизонтальным стабилизатором, которые в скором времени были решены. В то же время, самолет прошел испытания на удар молнии, которые показали, что это абсолютно безопасное явление для 787.

5 ноября 2010 года, Boeing объявил о задержке поставок 787 в авиакомпании. В качестве причины указывались технические проблемы выявленные в ходе испытаний. Необходимо было время для доработки самолета.

13 августа 2011 года, Boeing 787 был сертифицирован Федеральным управлением гражданской авиации США (FAA).

Выход на линию

После сертификации, Boeing начал подготовку к увеличению объемов производства 787 от 2 до 10 самолетов в месяц. Тем временем, 25 сентября 2011 года авиакомпания All Nippon Airways (ANA) получила первый 787 Dreamliner.

26 октября 2011 года, Boeing 787 Dreamliner совершил свой первый коммерческий рейс из Токио (Япония) в Гонконг (Китай). Билеты на этот рейс продавались с интернет-аукциона, а максимальная цена достигла $34,000 за место.

Согласно данным ANA, расход топлива лайнера по сравнению с Boeing 767 оказался ниже более чем на 20%. Опросы пассажиров показали, что 90% впечатлены самолетом и хотели бы полететь на нём снова.

Конструкция самолета

Около 50 % элементов фюзеляжа Boeing 787 изготовлены из композитных материалов на основе углеродного волокна (в Boeing 777 всего лишь 9 %). В результате лайнер легче и прочнее, чем любой другой самолет подобного типа с алюминиевым фюзеляжем.

Процентное распределение выглядит так:

• 50% – углеволокно,
• 20% – алюминий,
• 15% – титан,
• 10% – сталь
• 5% – другие материалы

Для Boeing 787 существует два типа малошумных и сверхэкономичных двигателей – Rolls Royce Trent 1000 и General Electric GEnx-1B, которые помещаются в гондолы с шумозащитными зубчатыми краями (шевроны).

В двигателе GEnx и корпус, и лопатки турбины целиком изготовлены из композитных материалов, как и форсунки, впрыскивающие топливно-воздушную смесь в камеру сгорания двигателя. В результате двигатель выходит на режим рабочей тяги при более низких температурах, благодаря чему углеводородные выбросы в атмосферу сокращаются.

Стреловидное крыло Boeing 787 с переменным изгибом законцовок, на 2 % увеличивает подъёмную силу, по сравнению с Boeing 767. Крыло Dreamliner длиннее, чем у других самолетов подобного класса. Механизмы закрылков, антиобледенительное электрооборудование и прочие системы смонтированы единым блоком, что облегчает их обслуживание и снижает вероятность отказов.

Багажное отделение, благодаря плоскому днищу фюзеляжа, позволяет разместить на 45 % больше багажа, чем умещалось в Boeing 767.

Кабина пилотов

Управление самолетом осуществляется при помощи электродистанционной системы (Fly-By-Wire). В целом, архитектура кабины схожа с Boeing 777.

Кабина Boeing 787 оборудована многофункциональными дисплеями. В систему управления входит так называемый «электронный план полета» — два экрана (по одному для каждого пилота), на которые выводятся схемы руления, захода на посадку и карты местности.

Также, по умолчанию кабина оборудована прозрачными индикаторами перед лобовым стеклом (Huds), которые позволяют одновременно видеть данные приборов и то, что творится “за окном”.

Пользуясь широкополосным каналом радиосвязи в режиме реального времени, автоматическая система диагностики отсылает данные наземной ремонтной службе. Эта система способна самостоятельно предсказывать возникновение в самолетных механизмах определенных проблем, что обещает снизить вероятность задержек и уменьшить время, затрачиваемое на диагностику и ремонт.

Пассажирский салон

Пассажирский салон Boeing 787-8 способен вместить 296 пассажиров (в одноклассной конфигурации), 240 пассажиров (в двухклассной конфигурации), 234 пассажира (в трехклассной конфигурации.

Ширина салона – 5,5 метров, и шире на 38 сантиметров, чем у Airbus A330 и A340. Иллюминаторы в Boeing 787 больше, чем в любом другом пассажирском самолете (27x 47 см). Вместо привычных пластиковых шторок иллюминаторы оснащены электрохромным затемнением в смарт-стекле.

Одной из удивительных особенностей Boeing 787 является освещение салона. Каждый, кто когда-либо совершал перелет через несколько временных зон, знает, каково это — спать в полете и быть разбуженным щелчком выключателя, после которого салон заполняет флуоресцентный белый свет. Светодиоды в салоне дримлайнера позволяют экипажу настраивать интенсивность освещения в соответствии с различными фазами полета.

Увеличился размер туалетов. Теперь, развернув перегородку между ними, можно организовать доступ для людей в инвалидных колясках. Верхние багажные полки стали существенно более вместительными, и на каждую из них можно расположить по четыре чемодана с колесиками, что значительно больше, чем у Boeing 767.

Более упругий композитный корпус Дримлайнера позволяет поддерживать в салоне давление на уровне, соответствующем высоте 1800 м, тогда как в салоне обычного алюминиевого пассажирского самолета давление соответствует высоте 2400 м.

Boeing 787 оснащен инновационной системой гладкого полета (Smoother Ride Technology), обеспечивающей комфорт для пассажиров во время турбулентности. Боинг заявляет, что эта технология гладкого полета позволит уменьшить число укачиваемых пассажиров в восемь раз. По всей площади самолета расположены специальные сенсоры, улавливающие изменения в давлении воздуха, а это является одним из признаков турбулентности. На основании показаний от сенсоров компьютерная система регулирует положение флаперонов, чтобы подавить вертикальное колебание самолета.

Система наддува салона организована по-новому. В отличие от других пассажирских самолетов, где воздух для подачи в салон отбирается от двигателей с температурой более 600 градусов, проходит через охладители и поступает в салон, в Dreamliner воздух подается в салон электрическими компрессорами непосредственно из внешней среды. При этом снимается проблема недостаточной влажности воздуха. Более влажный воздух в салоне Dreamliner обеспечивает наибольший комфорт для пассажиров.

Модификации

787-8

Boeing 787-8 – базовая модификация. Длина 57 метров, размах крыла 60 метров, максимальная дальность полета до 15,200 км. Самолет рассчитан для замены 767-200ER и 767-300ER.

787-9

Boeing 787-9 – модификация с удлиненным фюзеляжем и вместимостью от 250 до 290 пассажиров в трехклассовой конфигурации салона. Дальность полета от 14,800 до 15,750 км. Boeing рассчитывает заменить этой моделью 767-400ER. Поставки в авиакомпании должны начаться в 2014 году.

Фотографии Boeing 787

Самолеты авиакомпаний

Технические характеристики:



B707    B717    B727    B737    B747    B757    B767     B777    B787    Самолёты









aviado.ru

схема и нюансы выбора мест

Желающим путешествовать с комфортом стоит выбрать перелет на Boeing 787-900: супер салон модели произведет впечатление. Разработка лайнера началась, когда компания заметила, что главный конкурент, Airbus, отвоевывает позиции. В результате был выпущен Boeing 787 Dreamliner: в конструкции разработчики воплотили достижения современного авиастроения. Зная, как выбрать места, превратить перелет в удовольствие будет несложно.

История создания Boeing 787-900

В конце 90-х руководство Boeing Commercial Airplanes отметило, что новая разработка от Airbus делает их продукцию неконкурентоспособной. В 2001 г. началось создание модели Sonic Cruiser: лайнер должен был летать на скорости, приближенной к сверхзвуковой. Но события 11 сентября и рост цен на нефть заставили пересмотреть приоритеты. В новых условиях от самолетов требовались экономичный расход топлива и безопасность, а не скорость. По этим причинам разработки были использованы для создания лайнера, соответствующего изменившимся реалиям гражданской авиации.

Презентация модели Boeing 787 900

Ищите дешевые билеты на самолет, не выходя из дома:

Проект, изначально названный 7E7, был представлен в 2004 г., а первый лайнер отправился в пробный полет в 2011 г. Но в 2013 г. эксплуатация модели Dreamliner приостановилась, поскольку лайнеры совершали вынужденные посадки. В одном случае загорелись литий-ионные аккумуляторы: экипаж из 8 человек и 129 пассажиров не пострадали, но ситуация стала основанием для дополнительных разбирательств. В том же году причины неполадок были выяснены, и эксплуатация возобновилась.

Особенности модели и отличия от предшественников

Лайнер представляет собой пассажирский самолет реактивного типа, с широким фюзеляжем и 2 двигателями. В его конструкции увеличена доля использования композитных материалов: компания утверждает, что на них приходится 50 % общего веса. При этом доля алюминия составляет 20 %, титана — 15 %, стали — 10 %.

Как изменили салон Boeing 787-900

Вместительность зависит от расположения кресел, но для одноклассовой конфигурации она составляет 250—330 пассажиров. На практике в Boeing 787-900 используется схема салона, подразумевающая показатель в 234 человека, расположившихся в 3 классах обслуживания.

Ширина салона достигает 550 см, что на 38 см больше, чем в самолете конкурентов — Airbus A330. В результате проходы стали просторнее, а кресла — удобнее. При размещении мест по схеме 3-3-3 ширина сиденья в «эконом» составляет 44,4 см. Если же в ряду 8 кресел, расположенных по принципу 2-4-2, то показатель достигает 48 см.

Как выглядит эконом-класс в Boeing 787-900

Отличия от других моделей Boeing видны и в дизайне туалетов. Между кабинками установлена передвижная перегородка, которую по необходимости убирают. В результате параметры помещения увеличиваются, благодаря чему люди с особыми физическими потребностями без проблем пользуются уборной.

Иллюминаторы понравятся тем, кто любит наблюдать за видами: размеры проемов достигают 27х47 см, что больше, чем у других лайнеров гражданской авиации. Подобный результат удалось получить благодаря использованию композитных материалов. Вместо пластиковых штор используется «умное стекло»: оно изменяет свойства в зависимости от внешних условий. В результате пассажиры выбирают из 5 уровней освещения.

Чем отличается кабина пилотов

Используемая система Fly-by-wire не отличается от варианта на модели 777. Многие элементы управления не претерпели изменений, что позволяет пилотам справляться с разными типами лайнеров без переподготовки.

К преимуществам Dreamliner относят наличие проекционных индикаторов: устройств, отображающих информацию на лобовом стекле. Также в расположении экипажа электронные планы полета, которые можно увидеть на 2 экранах (по одному для пилота). Компьютер выводит информацию, необходимую для управления судном. Самолет снабжен и установками для диагностики в режиме реального времени: датчики снимают показания приборов и передают на землю. Мера позволяет сократить сроки, нужные для обслуживания лайнеров.

Особенности конструкции

Для повышенного комфорта пассажиров предусмотрена система датчиков, установленных в носовой части судна. Благодаря их работе удается уменьшить проявления турбулентности.

Внимания заслуживает и система климат-контроля. Если у предшественников воздух забирался в области двигателей, проходил через фильтры, охлаждался и попадал в салон, то на Dreamliner он поступает из внешней среды, подвергаясь соответствующей обработке. В результате решается проблема недостаточной влажности.

Благодаря особенностям двигателей шум в салоне снижен на 40 % по сравнению с предыдущими моделями.

Boeing 787-900 Dreamliner: видео

Технические характеристики

Фото Boeing 787-900 Dreamliner

Особенности выбора мест: лучшие и худшие варианты

Самолет Boeing 787 Dreamliner отличается комфортом, но, чтобы получить наибольшее удовольствие от перелета, выбирайте места заранее. Обычно в салоне располагаются 3 класса обслуживания: «бизнес», «премиум-эконом» и «эконом», причем в каждом отсеке есть лучшие и худшие варианты размещения.

В бизнес-классе

При использовании схемы Boeing 787-900, приведенной на рисунке, к бизнес-классу относятся ряды 1—8:

• кресла можно разложить на 180˚ и отдохнуть, как на кровати;
• пространства для ног хватает даже рослым людям;
• сиденья располагаются по схеме 2-2-2, что позволяет вставать в туалет или разминать ноги, никого не побеспокоив.

Вместимость бизнес-отсека при расположении кресел по этой схеме составляет 48 пассажиров.

Несмотря на преимущества, у некоторых мест в секторе есть и недостатки. 1-й, 5-й и 6-й ряды располагаются возле уборных, поэтому мимо них снуют пассажиры. К нежелательным вариантам относят также 4A и 4L: рядом нет иллюминаторов.

В премиум-эконом

Если вас не устраивают ни цены в «бизнес», ни условия в «эконом», выбирайте промежуточный вариант. Оказавшись в «премиум-эконом», вмещающем 88 пассажиров, вы оцените следующие преимущества:

• наличие дополнительного пространства для ног;
• габариты сиденья, составляющие 88,9 см в длину и 43,9 см в ширину;
• возможность установить спинку в одной из 4 позиций.

Что касается выбора мест, то пассажиры стараются зарезервировать 16-й ряд. Он расположен возле перегородки, отделяющей «премиум-эконом» от «бизнес», что обеспечивает наличие пространства для ног. Не обошлось без минусов: в этом ряду часто сидят пассажиры, путешествующие с детьми.

Худшие места в Boeing 787-900 расположены в 24-м ряду, поскольку он находится возле туалета.

В эконом-классе

Если вы приобрели билеты на рейс в эконом-классе, то окажетесь в секторе с вместимостью 116 человек. Длина сиденья здесь составляет 81,3 см, а ширина — 43,9 см; спинку можно откинуть и зафиксировать в одном из 3 положений.

К лучшим местам относят 27-й ряд, кроме A и L, возле которых нет иллюминаторов. Зато вы получите дополнительное пространство для ног, что важно рослым пассажирам. К недостаткам относят и близость уборных.

Каких мест желательно избегать? К ним относят весь 40-й и 41-й ряды, расположенные возле туалетов. Пространства на полках для багажа также может не хватать. Не стоит садиться и на 38A либо 38L: они находятся у стены салона, но иллюминатора поблизости нет.

Нюансы выбора мест на «British Airways»

Расположение мест на рейсах British Airways отличается от классической схемы:

• Первый класс представлен 2 рядами в носовой части. Места отличаются комфортом: в вашем распоряжении просторные купе, мониторы большого диаметра и повышенное внимание персонала. Отсек рассчитан на 8 пассажиров.
• Мировой бизнес-класс, вмещающий 42 человека, делится на 2 части: на 14 и 28 мест. Кресла располагаются по схеме 2-3-2, причем все места радуют удобством. Исключением могут стать 7-й и 10-й ряды, поскольку они находятся рядом с туалетами и кухней.
•  Улучшенный эконом-вариант представлен 39 креслами, расположенными по схеме 2-3-2 (в 21-м ряду — 2-0-2). Не самыми удобными считаются места с литерой E: вы не встанете в туалет, не побеспокоив соседа. Также не стоит садиться на 20D, 20E, 20F и на все кресла в 21-м ряду, ведь они расположены рядом с уборной.
• В эконом-секторе выбирайте места в 30-м ряду, поскольку получите дополнительное пространство для ног. Правда, ручную кладь не поставить на пол, ведь загромождать проходы возле аварийных выходов не разрешается. К неудачным местам относят 43-й и 44-й ряды, находящиеся поблизости туалетов. Не слишком удобно и на 41A и 41 K, поскольку рядом нет иллюминатора.

Схема салона меняется в зависимости от перевозчика, поэтому прочитать описания может быть недостаточно. По необходимости свяжитесь с представителями компании и задайте вопросы относительно расположения мест, чтобы избавить себя от неприятных сюрпризов.

Особенности схемы салона Boeing 787-900 в компании «KLM»

При перелетах на лайнере компании «KLM» обращайте внимание на следующее:

• Отсек «Мировой бизнес-класс» располагается в носовой части, занимая 8 рядов. Пространства для ног хватит, поскольку шаг между креслами, стоящими «елочкой», составляет 107 см. Хотя комфорт обеспечивается всем пассажирам, места 1A, 1K, 2D и 2G находятся близко к кухне и туалетам, что может причинить беспокойство. Плохими вариантами считаются также 5A и 5K, поскольку рядом нет иллюминаторов. В остальном удобства не вызывают нареканий: сиденья можно разложить на 180 ˚ и полноценно отдохнуть.
• «Эконом-класс повышенного комфорта» рассчитан на 48 пассажиров. Если наличие пространства для ног — решающий фактор, покупайте билеты на места в 10-м ряду. К недостаткам относят близость кухни и уборных.
• «Эконом», рассчитанный на 216 человек, делится на 2 части. Наибольшее пространство для ног получат пассажиры 30-го ряда, хотя близость туалета омрачит путешествие. Нежелательно располагаться на 30A и 30K: рядом с ними нет иллюминаторов. Также учтите, что из-за отсутствия переднего ряда выдвижные столики крепятся на подлокотниках. В результате их не удается опустить до конца, а ширина кресла уменьшается. К неудачным местам относят весь 43-й (кроме 43E) и 44-й ряд: сказывается близость санузла и расположение в хвосте, в результате чего турбулентность ощущается сильнее.

Учитывайте детали, и вам не придется иметь дело с неприятными сюрпризами!

First Class на Boeing 787-900 Dreamliner: опыт пассажира

Опытом делится Джош Кахил, путешествовавший с «British Airways» из Лондона в Пекин. Он приобрел билет на место 1A, расположенное в отсеке «премиум». Что же Джош рассказал о перелете?

«Путешествие началось в 5-м терминале аэропорта в Лондоне. На регистрации очереди не было, а служба безопасности провела досмотр за 10 мин. Потом я отправился в лаунж-зону, где отдохнул и перекусил перед перелетом. Питание оказалось посредственным, зато шампанское мне понравилось.

Когда мы поднялись на борт, я подумал, что меня по ошибке отправили в сектор «бизнес». Если сравнить условия с предложениями от Emirates или Lufthansa, то ни обслуживание, ни дизайн салона, ни комфорт не выдержат конкуренции.

Увиденное на борту меня не поразило: удобные кресла, наличие USB-портов и розеток — норма, а не исключение. Огорчило отсутствие Wi-Fi, но компания планирует ввести его на лайнерах только в следующем году. Вдобавок фильм, который показывали пассажирам, меня не заинтересовал, поэтому в полете было скучновато.

Завтрак с ужином оставили смешанное впечатление: с одной стороны, еда понравилась, как и вино. С другой, мне не принесли горячее полотенце.

Что заслуживает похвал? Спальные принадлежности порадовали удобством, особенно пижама. Но кресло показалось узковатым: я уже говорил, что его дизайн требует улучшений. Зато обслуживание не вызвало нареканий, ведь стюардессы были внимательны и приветливы.

В целом я доволен перелетом, хотя осталось впечатление, будто я летел в «бизнес». Неискушенным путешественникам вариант понравится, но, если вы на практике знаете, что такое шикарное обслуживание, то этим вас не впечатлить».

Отзывы пассажиров о Boeing 787-900 Dreamliner

04/07/2018, перелет с KML, место 10C

Ужасное место! Кресло находится у прохода, поэтому его постоянно задевают пассажиры и члены экипажа. Я вытянул ноги, но стюардессы, выходящие из кухонной зоны, о них спотыкались. Не рекомендую: если вам нужно дополнительное пространство, садитесь у иллюминатора.

05/02/2018, перелет с KML, место 6K

Стандартный вариант для сектора «бизнес»: пространства хватает, а кресла удобные. Правда, разложить сиденье на 180˚ не удалось ни мне, ни стюардессе. USB-порт тоже плохо работал.

24/04/2018, перелет с United Airlines, место 3L

Если уж компания продает билеты в премиум-класс, его нужно сделать удобным! Хотя бы не хуже, чем на борту 777-300! Я заплатил 9 000 $, а в результате был вынужден тревожить соседа, когда приходилось выйти в туалет. А перелет был долгим, поэтому вставал я неоднократно. Если мне приходится пробираться к проходу, то это определенно не премиум-класс.

18/04/2018, перелет с United Airlines, место 16J

Отличное место, я без проблем вытянула ноги. По возможности буду резервировать билеты на 16J и в следующий раз.

Заключение

Чтобы путешествовать с удобствами, выбирайте Boeing 787-900 Dreamliner: отзывы пассажиров в целом хвалебны. Хотя билеты в премиум-класс купят немногие, бюджетные варианты также порадуют комфортом

Ищите дешевые билеты на самолет, не выходя из дома:

fly-inform.ru

Обзор пассажирского самолета Boeing 787 Dreamliner

12.11.2018

Boeing 787 Dreamliner («Дримлайнер» – лайнер мечты) является реактивным пассажирским самолётом, созданным одноимённой компанией. Коммерческая эксплуатация лайнера началась в 2011 году.

Схема салона самолёта и расположение лучших мест

Пассажирский салон Boeing 787 способен размещать в себе от 210 до 330 человек (при двухклассовой компоновке, в зависимости от модификации).

При двухклассовой компоновке Boeing 787 места бизнес-класса размещаются в передней части пассажирского салона. Как показано на схеме салона, бизнес-класс занимает места с номерами рядов от 1 до 6. Обычно данный класс имеет два достаточно широких прохода, а кресла размещаются по схеме «2-2-2». Таким образом, салон бизнес-класса может вместить до 36 пассажиров.

Места бизнес-класса являются лучшими в Boeing 787. Они оборудованы мягкими и удобными креслами, способными раскладываться почти на 180 градусов, превращаясь тем самым в уютные кровати. Вообще места здесь имеют вид полукабинок, размещённых «ёлочкой» для большего удобства пассажиров. Каждое кресло в бизнес-классе имеет монитор и обширную систему мультимедийных развлечений, которая способна неплохо скрасить многочасовой полёт. Также пассажирам бизнес-класса выдаются удобные, мягкие и тёплые носки, а во время ночных полётов — и комплекты пижамы. Ещё одной интересной особенностью данного класса является то, что здесь отсутствуют шторки на иллюминаторах. Затемнение осуществляется с помощью кнопок, изменяющих прозрачность поляризованного стекла, из которого сделаны иллюминаторы. Меню для пассажиров бизнес-класса имеет широкий выбор как блюд, так и напитков. Тем не менее, стоит учесть, что некоторые блюда могут быть далеко не для всех. Так, например, в азиатских авиакомпаниях часто предлагают острые блюда.

И хоть места бизнес-класса — лучшие на самолёте, при бронировании билетов необходимо знать их специфику. Наименее удобными для длительных перелётов являются места бизнес-класса, находящиеся в ряду 3 (согласно схеме). Их неудобство объясняется прежде всего их неудачным расположением возле туалетных помещений. Это означает, что здесь постоянно будут проходить пассажиры, а иногда могут собираться и очереди. И хоть туалеты в бизнес-классе оборудованы малошумным сливом, но звук открывающихся-закрывающихся дверей и постоянно горящий здесь свет могут существенно повлиять на качество отдыха, особенно ночью. По этой же причине достаточно неудобными для бизнес-класса являются места, расположенные в первом ряду и обозначенные литерами A, B, K и L и находящиеся прямо напротив туалетных и подсобных помещений.

Ещё одним не очень удачным вариантом при бронировании билетов являются места, расположенные в шестом ряду. Данные места располагаются вплотную у перегородки, отделяющей салон бизнес-класса от эконом-класса. Это означает, что звуки из более шумного эконом-класса будут доноситься до пассажиров данных мест, а, значит, со спокойным отдыхом могут быть серьёзные проблемы. Поэтому людям, желающим спокойно отдохнуть и расслабиться во время полёта, рекомендуются места 2 и 5 рядов.

За местами бизнес-класса располагается салон эконом-класса. Эконом-класс имеет два прохода, а сидения располагаются согласно схеме «3-3-3». Места его представлены мягкими креслами со спинками, способными откидываться на угол, достаточный для комфортного отдыха и сна. Расстояние между сиденьями в эконом-классе, конечно, не столь большое, как в бизнес-классе, но, тем не менее, соответствует международным стандартам и позволяет спокойно вытянуть ноги даже людям с высоким ростом. Также места данного класса оборудованы комплексом аудио-/видеоразвлечений, а также удобными мониторами, располагающимися, как правило, в спинках кресел напротив. Меню в эконом-классе Boeing 787 Dreamliner достаточно обширное и вкусное.

Наиболее удачными в эконом-классе являются места, расположенные в рядах с номерами 16 и 27. Их удобство обеспечивается отсутствием впереди друх кресел, а поэтому места для ног имеется более чем достаточно. Более выигрышными в плане еды являются места 16 ряда — ведь именно с них начинается разнос пищи, и, следовательно, здесь выбор блюд и напитков будет самым широким. Особенностью мест 16 и 27 рядов является также то, что для них экраны, как и раскладные столики для приёма пищи, встроены в подлокотники, что может стать причиной неудобств. Ещё одной важной деталью является то, что здесь обычно располагаются места для пассажиров с детьми, а, следовательно, эти места не рекомендуются людям, желающим отдохнуть в полёте или не переносящим суеты.

Менее удачными мечтами для эконом-класса лайнера Boeing 787 являются места, расположенные в ряду 25. То, что они находятся прямо возле туалетных комнат, делает их не очень удобными для отдыха и спокойного сна, так как здесь зачастую будут накапливаться очереди из пассажиров. При не слишком широких проходах салона это будет создавать определённые неудобства для пассажиров мест, обозначенных литерами C, D, F и J, расположенных в данном ряду. По этой же самой причине такими же неудобными будут и места 37 ряда салона эконом-класса. Самыми же неудачными являются места, располагающиеся в последнем, или 38, ряду самолёта, причём не только ввиду своей близости к туалетных и подсобным помещениям. Обзор для данных мест серьёзно ограничен перегородками, что может стать причиной серьёзным проблем для людей, не переносящих качку. Поэтому при бронировании мест следует учитывать эти особенности.

История создания Boeing 787

В конце 1990-х годов стало очевидным, что самолёт Boeing 767, имевший большую популярность с начала 80-х, начал устаревать. Этот факт всё больше начал выдвигать на первые позиции компанию Airbus. Ввиду этого компания Boeing приняла решение на создание нового самолёта, который должен был быть более экономичным, чем все его предшественники и конкуренты, причём ставка делалась на высокую скорость (которая должна была быть близкой к звуковой). Именно за счёт меньших по времени перелётов и планировалось достижение экономии при эксплуатации лайнера. Новая модель получила название Boeing Sonic Cruiser.

Однако повышение цен на нефть и неоднозначное отношение потенциальных заказчиков к анонсированной модели заставили компанию Boeing закрыть проект. Вместо него начались разработки нового лайнера, который должен был заменить устаревший Boeing 767 и стать более экономичным в эксплуатации, что должно было привлечь новых заказчиков. Весной 2004 года компания объявила о новом проекте, имевшем условное обозначение 7E7, в котором, к слову, был использован ряд решений из проекта Boeing Sonic Cruiser.

В январе 2005 проект был анонсирован под названием Boeing 787 Dreamliner («Лайнер мечты»). Также отмечалось, что самолёт будет на 20% экономичнее в использовании по сравнению с предыдущими лайнерами компании, а также составит серьёзную конкуренцию для самолётов компании Airbus.

После завершения строительства первого опытного образца самолёта, в декабре 2009 года Боинг 787 осуществил свой первый полёт. Испытания самолёта проходили успешно, и уже летом 2011 года Boeing 787-8 (базовая модель) отправился в свой первый пробный полёт через Тихий океан: из Сиэтла в Токио, который, к слову сказать, завершился благополучно. Испытания самолёта в Японии проводились в условиях тесного сотрудничества с японской авиакомпанией All Nippon Airways.

В конце августа 2011 года Boeing 787 был сертифицирован, а спустя два месяца началась его коммерческая эксплуатация.

Однако первые два года использования самолёта характеризуются относительно большим количеством происшествий, ввиду чего в 2013 году полёты лайнера были временно приостановлены. После проведения необходимых проверок эксплуатация Boeing 787 продолжилась в апреле того же года.

Модификации Boeing 787-800, 900, 1000

На сегодняшний день лайнер Boeing 787 имеет 3 действующие модификации.

• Boeing 787-8 – является базовой модификацией самолёта. Изначально данная модель позиционировалась как замена устаревшему Boeing 767, а также какболее экономичный конкурент самолётам компании Airbus. Способен перевозить от 210 (при двухклассовой компоновке) до 250 пассажиров (при одноклассовой компоновке пассажирского салона). Коммерческая эксплуатация началась в 2011 году.
• Boeing 787-9 – модификация Боинга, обладающая большей пассажировместимостью (от 250 до 290 человек, в зависимости от компоновки салона) и увеличенной грузовместимостью. Данные характеристики были достигнуты за счёт увеличения длины фюзеляжа самолёта на 6 с половиной метров. Также была увеличена (на 500 километров) дальность полёта. Коммерческая эксплуатация лайнера началась в 2014 году.
• Boeing 787-10 – модификация лайнера с ещё большей пассажировместимостью (330 человек при двухклассовой компоновке пассажирского салона), удлинённая ещё на 5 метров (по сравнению с Boeing 787-9). Предполагается, что данная модель будет заменой лайнеру Boeing 777. Первые поставки самолёта ожидаются в 2018-2019 годах.

Также следует упомянуть о модификации Boeing 787-3, которая изначально планировалась как базовая. Данный самолёт должен был эксплуатироваться на внутренних рейсах в Японии, однако, в связи с тем, что все заказы на него были изменены на Boeing 787-8, проект был закрыт.

Краткий обзор и характеристики лайнера

Boeing 787 Dreamliner является широкофюзеляжным реактивным пассажирским лайнером. Аэродинамически самолёт представляет собой низкоплан с нормальной схемой с однокилевым оперением. Особенностью данного лайнера является то, что при его производстве широко используются композитные материалы. Так, фюзеляж самолёта, крыло и закрылки состоят из композита на углеродной основе на 50%, что обеспечивает большую прочность корпуса и его лёгкость.

Система бортовой электроники обеспечивает пилотов всей необходимой информацией. Так, данные выводятся на специальные дисплеи, указывающие все нужные для полёта данные: карты местности, схемы захода на посадку и т.д. Также авионика отправляет данные о состоянии самолёта и его узлов наземным службам, позволяя тем самым осуществлять диагностику ещё до непосредственного ремонта Boeing 787 и отслеживать его состояние в реальном времени.

Также при проектировании лайнера был использован ряд оригинальных конструкторских решений, направленных на снижение уровня шума в салоне Боинга. Одним из них стала особая конструкция гондол, в которых располагаются двигатели. Задняя часть гондолы имеет зубчатое сечение, что позволяет серьёзно снизить шумность двигателей путём смешивания реактивной струи с воздухом.

Система климат-контроля в лайнере также использует новую концепцию. Теперь воздух для салона берётся непосредственно извне и подвергается предварительной обработке.

Лётно-технические характеристики Boeing 787 и его основных модификаций:

	Boeing 787-8	Boeing 787-9	Boeing 787-10
Экипаж	Два пилота
Пассажировместимость	210 (2 класса)	250 (2 класса)	330 (2 класса)
	250 (1 класс)	290 (1 класс)
Длина, м	56,7	63	68,3
Размах крыла, м	60,2
Площадь крыла, м2	325
Угол стреловидности крыла, °	32,2
Высота, м	17
Размеры фюзеляжа, м	Ширина: 5,8
	Высота: 8
Ширина салона, м	5,5
Грузовместимость	138,2 м3	174,5 м3	192,6 м3
	28 контейнеров типа LD3	36 контейнеров типа LD3	40 контейнеров типа LD3
Максимальная взлётная масса, кг	227 930	254 000
Максимальная посадочная масса, кг	172 000	193 000	202 000
Максимальная масса без топлива, кг	161 000	181 000	193 000
Масса пустого, кг	118 000 кг	126 000 кг	Н/Д
Крейсерская скорость	0.85 М (902 км/ч)
Максимальная скорость	0.90 М (956 км/ч)
Дальность полёта, км	13 620	14 140	11 910
Длина разбега, м	3 100	2 900	Н/Д
	С модернизацией:
	2 600
Запас топлива, л	126 000		Н/Д
Потолок, м	13 100
Двигатели	2 x General Electric GEnx-1B либо 2 x Rolls-Royce Trent 1000
Тяга двигателей	280 кН	320 кН	340 кН

Заключение

Boeing 787 Dreamliner является новейшим самолётом, разработанным компанией Boeing. Ряд удачных модификаций данного пассажирского лайнера указывает на то, что он обладает большим конструкторским потенциалом, а растущее количество заказов на самолёт позволяет сделать вывод, что эту машину ждёт перспективное будущее на мировом рынке авиаперевозок.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

Boeing 787. Фото. Видео. Схема салона. Характеристики. Отзывы.



Boeing 787 Dreamliner, известный также как Boeing 7E7, широкофюзеляжный реактивный пассажирский воздушный лайнер, разработанный американской компанией «Boeing Commercial Airplanes», для использования на средних и дальних авианаправлениях. В зависимости от модификации, 787-ой способен перевозить от 210 до 380 пассажиров на расстояние до 15 тысяч километров. Dreamliner разработан для дальнейшей замены Boeing 767, а также, чтобы составить конкуренцию европейскому широкофюзеляжному самолёту Airbus A330. Благодаря обширному применению композитных материалов и установки экономичных двигателей,  данный авиалайнер расходует на 15-20% меньше топлива, чем Boeing 767.

Стоимость самолета

787-8 — 212 млн.$



Boeing 787 производится в сотрудничестве с многочисленными поставщиками из всего мира. Окончательная сборка самолёта проходит на заводе Boeing в городе Эверетт, штат Вашингтон, а также на новом заводе компании, в штате Южная Каролина в Северном Чарльстоне.

Boeing 787 фото

К концу 90-х годов компания «Boeing» приступила к рассмотрению программы по замене  самолётов Boeing 767. Первоначально, в 2001 году, выдвигался проект по созданию пассажирского авиалайнера способного совершать полёты со скоростью близкой к звуковой, благодаря чему было бы снижено время полёта. Данный проект получил обозначение Boeing Sonic Cruiser.

Из чего состоит 787?

Композиты — 50%
Алюминий — 20%
Титан — 15%
Сталь — 10%
Другое — 5%

Несколько крупных авиаперевозчиков в США, включая авиакомпанию «Continental Airlines», поддержали идею создания скоростного воздушного лайнера. Но после известных событий 11 сентября 2001 года, и последовавшим за ними ростом цен на нефть и топливо, авиакомпании стали больше проявлять заинтересованность в плане топливной эффективности авиалайнера, чем его скоростными показателями. По этой причине, 20 декабря 2002 года, проект Boeing Sonic Cruiser, официально был отменён.

Об изменении курса с создания скоростного пассажирского авиалайнера на экономичный, компания «Boeing» объявила 29 января 2003 года. Проект получил обозначение Boeing 7E7.  В июле 2003 года проект 7E7 также получил название Dreamliner. Позже 28 января 2005 года компанией было объявлено, что новый авиалайнер будет, производится под обозначением Boeing 787 Dreamliner. 26 апреля 2004 года, японская авиакомпания «All Nippon Airways» стала первым заказчиком Dreamliner, объявив заказ на 50 самолетов с первыми поставками, намеченными на 2008 год.



План продаж: 3,300 единиц за следующие 20 лет (2011-2030)



Базовая модель самолёта получила обозначение Boeing 787-8. Данная модификация рассчитана на замену самолёта Boeing 767-300ER и в зависимости от конфигурации пассажирского салона способна перевозить от 234 до 296 пассажиров на расстояние от 14100 до 15200 километров. Длина  Boeing 787-8 составляет 56,7 метров при размахе крыльев 60,1 метров. Под  крылом стреловидной формы в гондолах расположены два турбореактивных двигателя GEnx-1B производства «General Electric» или Trent-1000 производства «Rolls-Royce». Данные двигатели имеют тягу 280 кН каждый.

На самолёте было применено большое количество композитных материалов на основе углеродного волокна. Композитные материалы на Boeing 787 применены на несущих поверхностях, фюзеляже, хвостовом оперении и дверях. Применение композитов позволило сохранить прочность самолёта при сниженном весе всей конструкции, а это в свою очередь положительно отразилось на топливной эффективности.



Boeing 787 схема салона



На  Boeing 787, установлен современный комплекс авионики ARINC 661. Для вывода полетной информации используются широкие многофункциональные дисплеи. Также в кабине пилотов, подобно военным самолетам, на лобовом стекле установлены  head-up display (HUD), для отображения важной полетной информации. Также рассматривается в будущем встраивать в эту систему технологию теплового зондирования FLIR (Forward looking infrared). Эта система, благодаря ИК-камерам и ИК-датчикам позволяет «видеть» сквозь облака.

Первоначально полет самолёта планировался на сентябрь 2007 года, но по разным причинам первый полёт постоянно откладывался, и был совершён 15 декабря 2009 года. Все испытания были завершены в середине 2011 года. В этом же году в конце августа были получены  американский и европейский сертификаты о готовности к полётам. Коммерческая эксплуатация  Dreamliner’а началась 26 октября 2011 года.

Помимо базовой модели планируется производить  еще три варианта самолета.

Это укороченная версия  Boeing 787-3, имеющая длину 56,7 метра и рассчитанная на полёты до 6 тысяч километров.

Удлиненный до 62,8 метров,  Boeing 787-9, с дальностью полёта 15,7 километров. Его поставки планируются на 2014 год. Данная версия позволяет в зависимости от комплектации кресел разместить в своем салоне от 250 до 290 пассажиров в тех классах.

В 2013 году компания «Boeing» объявила о работе по созданию самого длинного авиалайнера семейства  Boeing 787. Эта версия, имеющая длину 68,3 метра при размахе крыльев в 60,1 метр, получила обозначение  Boeing 787-10.

На сентябрь 2013 года построено 86 единиц самолетов семейства  Boeing 787  Dreamliner.





Технические характеристики самолета  Boeing 787-8



• Первый полет Boeing 787: 15 декабря 2009
• Годы производства Boeing 787: c 2009 года
• Длина: 56,7 м.
• Высота: 16,9 м.
• Размах крыла: 60,1 м.
• Вес пустого: 110000 кг.
• Площадь крыла: 325 кв.м.
• Крейсерская скорость: 913 км./ч.
• Максимальная скорость: 945 км./ч.
• Потолок: 13100 м.
• Дальность полета: от 14100 до 15200 км.
• Двигатели:  2 ТРДД Rolls Royce Trent-1000 или General Electric GEnx-1B  (280 кН)
• Экипаж: 2 человека
• Количество пассажирских мест, в трех классах: 234 мест



Технические характеристики самолета  Boeing 787-9



• Длина: 62,8 м.
• Высота: 16,9 м.
• Размах крыла: 60,1 м.
• Вес пустого: 115000 кг.
• Площадь крыла: 325 кв.м.
• Крейсерская скорость: 913 км./ч.
• Максимальная скорость: 954 км./ч.
• Потолок: 13100 м.
• Дальность полета: 15700 км.
• Двигатели:   2 ТРДД Rolls Royce Trent-1000 или General Electric GEnx-1B  (320 кН)
• Экипаж: 2 человека
• Количество пассажирских мест, в трех классах: 280 мест





Технические характеристики самолета  Boeing 787-10



• Длина: 68,3 м.
• Высота: 16,9 м.
• Размах крыла: 60,1 м.
• Площадь крыла: 325 кв.м.
• Крейсерская скорость: 913 км./ч.
• Максимальная скорость: 954 км./ч.
• Потолок: 13100 м.
• Дальность полета: 13000 км.
• Двигатели:   2 ТРДД Rolls Royce Trent-1000 или General Electric GEnx-1B  (340 кН)
• Экипаж: 2 человека
• Количество пассажирских мест в трех классах: 323 мест





Технические характеристики самолета  Boeing 787-3

• Длина: 56,7 м.
• Высота: 16,9 м.
• Размах крыла: 57,7 м.
• Крейсерская скорость: 920 км./ч.
• Максимальная скорость: 954 км./ч.
• Потолок: 13100 м.
• Дальность полета: 5800 км.
• Двигатели:   2 ТРДД Rolls Royce Trent-1000 или General Electric GEnx-1B (240 кН)
• Экипаж: 2 человека
• Количество пассажирских мест, в двух классах: 317 мест



Boeing 787. Галерея.



Boeing 787 видео







avia.pro
