Газотурбинный двигатель танка – танковые газотурбинные двигатели » Военное обозрение

0

танковые газотурбинные двигатели » Военное обозрение

В пятидесятых годах прошлого века широкое распространение получили газотурбинные двигатели (ГТД) различных классов. Турбореактивные моторы разгоняли авиацию до сверхзвуковых скоростей, а по воде и железным дорогам двигались локомотивы и корабли с первыми моделями газотурбинных двигателей. Предпринимались попытки оснастить такими моторами и грузовики, однако эти эксперименты оказались неудачными. Подобные силовые установки, при всех своих плюсах – экономичности на номинальном режиме работы, компактности и возможности применять различные типы топлива – не были лишены недостатков. Прежде всего, это слишком большой расход топлива при разгоне или торможении, что в итоге и определило нишу, в которой ГТД нашли свое применение. Одним из итогов различных экспериментов с такой силовой установкой стал советский танк Т-80. Но достижение всемирной известности было далеко не простым делом. От начала работ по созданию танкового ГТД до начала его серийного производства прошло почти два десятка лет.

Первые проекты


Идея сделать танк с газотурбинной силовой установкой появилась еще тогда, когда никто и не думал о проекте Т-80. Еще в 1948 году конструкторское бюро турбинного производства Ленинградского Кировского завода начало работу над проектом танкового ГТД мощностью в 700 лошадиных сил. К сожалению, проект был закрыт за бесперспективностью. Дело в том, что 700-сильный двигатель, по расчетам, потреблял чрезвычайно много топлива. Расход признали слишком большим для практического использования. Чуть позже неоднократно предпринимались попытки сконструировать другие двигатели подобного класса, но они тоже не дали никакого результата.

Во второй половине пятидесятых годов ленинградские конструкторы создали еще один двигатель, который дошел до стадии сборки прототипа. Получившийся ГТД-1 не оснащался теплообменником и выдавал мощность до тысячи лошадиных сил при расходе топлива в 350-355 г/л.с. ч. Вскоре на основе этого двигателя сделали две модификации: ГТД1-Гв6 со стационарным теплообменником и ГТД1-Гв7 с вращающимся. К сожалению, несмотря на некоторый прогресс, все три модели ГТД имели расход топлива выше расчетного. Улучшить этот параметр не представлялось возможным, поэтому проекты закрыли.

В целом, все ранние проекты ГТД для сухопутной, в том числе и гусеничной, техники не отличались особыми успехами. Все они не смогли добраться до серийного производства. В то же время, в ходе разработки и испытаний новых моторов удалось найти немало новых оригинальных технических решений, а также собрать нужную информацию. К этому времени сформировались две основные тенденции: попытки приспособить авиационный двигатель для использования на танке и сделать специальный ГТД.

В начале шестидесятых годов произошло несколько событий, которые позитивно сказались на всем направлении. Сначала Научно-исследовательский институт двигателей (НИИД) предложил несколько вариантов моторно-трансмиссионного отделения для танка Т-55. Предлагались два варианта газотурбинного двигателя, отличавшиеся друг от друга мощностью и потреблением топлива. В апреле 1961 года вышло соответствующее распоряжение руководства страны, согласно которому НИИД должен был продолжить работы по начатым проектам, а на Челябинском тракторном заводе создавалось специальное конструкторское бюро, занятое исключительно тематикой ГТД.

Челябинские двигатели

Новое бюро получило индекс ОКБ-6 и объединило усилия с Институтом двигателей. Результатом проектирования стал проект ГТД-700. При мощности до 700 л.с. этот двигатель потреблял 280 г/л.с.ч, что приближалось к требуемым значениям. Столь высокие для своего времени характеристики были обусловлены рядом оригинальных решений. Прежде всего необходимо отметить конструкцию теплообменника, каналы которого были оптимизированы в плане сечения и скорости течения газов. Кроме того, на работе двигателя благотворно сказался новый одноступенчатый воздухоочиститель циклонного типа, задерживавший до 97% пыли. В 1965 году начались испытания двух первых образцов ГТД-700. Работа двигателей на стенде показала все преимущества примененных решений, а также позволила вовремя определить и исправить имеющиеся проблемы. Вскоре собрали еще три двигателя ГТД-700, один из которых позже был установлен на опытный танк «Объект 775Т». В марте 1968 года прошел первый запуск газотурбинного двигателя на танке и через несколько дней начались ходовые испытания. До апреля следующего года экспериментальный танк прошел около 900 километров при наработке двигателя порядка 100 часов.

Несмотря на имеющиеся успехи, в 1969 году испытания двигателя ГТД-700 завершились. В это время прекратились работы над ракетным танком «Объект 775» и, как следствие, его газотурбинной модификацией. Однако развитие двигателя не остановилось. По результатам испытаний сотрудники НИИД провели несколько исследований и пришли к позитивным выводам. Как оказалось, конструкция ГТД-700 позволяла довести мощность до уровня порядка 1000 л.с., а расход топлива снизить до 210-220 г/л.с.ч. Перспективная модификация двигателя получила обозначение ГТД-700М. Ее расчетные характеристики выглядели многообещающе, что привело к дальнейшим разработкам. ВНИИТрансмаш (переименованный ВНИИ-100) и конструкторское бюро ЛКЗ предприняли попытку установить ГТД-700М на танки «Объект 432» и «Объект 287». Однако никаких практических результатов добиться не удалось. Моторно-трансмиссионное отделение первого танка оказалось недостаточно большим для размещения всех агрегатов силовой установки, а второй проект вскоре был закрыт за бесперспективностью. На этом история двигателя ГТД-700 закончилась.


ГТД-3 для «Объекта 432»

Одновременно с НИИД и челябинскими конструкторами над своими проектами ГТД работали в омском ОКБ-29 (сейчас Омское моторостроительное конструкторское бюро) и ленинградском ОКБ-117 (завод им. В.Я. Климова). Стоит отметить, основным направлением работы этих предприятий была адаптация авиационных двигателей к танковым «нуждам». Этим фактом обусловлен целый ряд особенностей получившихся двигателей. Одним из первых переработке подвергся вертолетный турбовальный двигатель ГТД-3, разработанный в Омске. После адаптации для использования на танке он получил новый индекс ГТД-3Т и немного потерял в мощности, с 750 до 700 л.с. Расход топлива в танковом варианте составлял 330-350 г/л.с.ч. Такое потребление горючего было слишком велико для практического использования двигателя, но ГТД-3Т все же был установлен на ходовой макет, базой для которого послужил танк Т-54. Позже подобный эксперимент провели с танком Т-55 (проект ВНИИ-100) и с «Объектом 166ТМ» (проект Уралвагонзавода). Примечательно, что после испытаний своего опытного образца тагильские конструкторы пришли к выводу о нецелесообразности продолжения работ по газотурбинной тематике и вернулись к созданию танков с дизельными двигателями.

В 1965 году ОКБ-29 и ВНИИ-100 получили задание доработать двигатель ГТД-3Т для использования на танке «Объект 432», который вскоре был принят на вооружение под обозначением Т-64. В ходе такой доработки двигатель получил новое обозначение ГТД-3ТЛ и ряд изменений в конструкции. Изменились конструкция компрессора и корпуса турбины, появилась система перепуска газов после компрессора, созданы два новых редуктора (один в составе моторного агрегата, другой располагался на корпусе танка), а также переделана выхлопная труба. Имея сравнительно небольшие габариты, двигатель ГТД-3ТЛ хорошо вписался в моторно-трансмиссионное отделение «Объекта 432», а в свободных объемах уместились дополнительные баки на 200 литров топлива. Стоит отметить, в МТО танка пришлось ставить не только новый двигатель, но и новую трансмиссию, приспособленную для работы с газотурбинным двигателем. Крутящий момент двигателя передавался на главный редуктор и распределялся на две бортовые планетарные коробки передач. В конструкции новой трансмиссии широко использовались детали исходной системы «Объекта 432». Ввиду специфических требований двигателя к подаче воздуха пришлось заново спроектировать оборудование для подводного вождения, имеющее в своем составе воздухопитающие и выхлопные трубы большего диаметра.

В ходе проектирования двигателя ГТД-3ТЛ, с целью проверки некоторых идей, на танке Т-55 установили мотор ГТД-3Т. Танк с газотурбинным двигателем сравнили с аналогичной бронемашиной, оборудованной стандартным дизелем В-55. В результате этих испытаний подтвердились все предварительные расчеты. Так, средняя скорость опытного танка оказалась немного выше скорости серийного, но за это преимущество пришлось платить в 2,5-2,7 раза более высоким расходом топлива. При этом к моменту сравнительных испытаний не были достигнуты требуемые характеристики. Вместо необходимых 700 л.с. ГТД-3ТЛ выдавал лишь 600-610 и сжигал порядка 340 г/л.с.ч вместо требовавшихся 300. Повышенный расход топлива привел к серьезному уменьшению запаса хода. Наконец, ресурс в 200 часов не дотягивал даже до половины от заданных 500. Выявленные недостатки были учтены и вскоре появился полноценный проект ГТД-3ТЛ. К концу 1965 года ОКБ-29 и ВНИИ-100 совместными усилиями завершили разработку нового двигателя. За основу для него был взят не танковый ГТД-3Т, а авиационный ГТД-3Ф. Новый двигатель развивал мощность до 800 л.с. и потреблял не более 300 г/л.с.ч. В 1965-66 годах изготовили два новых двигателя и проверили их на танке «Объект 003», представлявшем собой доработанный «Объект 432».

Одновременно с испытаниями танка «Объект 003» шла разработка «Объекта 004» и силовой установки для него. Предполагалось использовать двигатель ГТД-3ТП, имевший большую мощность в сравнении с ГТД-3ТЛ. Кроме того, мотор с индексом «ТП» должен был размещаться не поперек корпуса танка, а вдоль, что повлекло за собой перекомпоновку некоторых агрегатов. Основные пути развития остались прежними, но их нюансы подверглись определенным коррективам, связанным с выявленными проблемами газотурбинных двигателей. Пришлось серьезно доработать систему забора и фильтрации воздуха, а также отвода выхлопных газов. Еще один серьезный вопрос касался эффективного охлаждения двигателя. Создание новой трансмиссии, повышение характеристик и доведение моторесурса до требуемых 500 часов также остались актуальными. При проектировании двигателя и трансмиссии для танка «Объект 004» старались скомпоновать все агрегаты таким образом, чтобы они могли уместиться в МТО с минимальными его доработками.

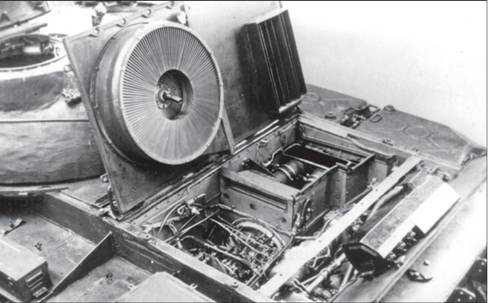

Наибольшим изменениям подверглась крыша моторно-трансмиссионного отделения и кормовой лист бронекорпуса. Крышу сделали из сравнительно тонкого и легкого листа с окнами, на которых разместили жалюзи воздухозаборного устройства. В корме появились отверстия для выброса газов двигателя и воздуха из системы охлаждения. Для повышения живучести эти отверстия прикрыли бронированным колпаком. Двигатели и некоторые агрегаты трансмиссии укрепили на заново разработанной раме, которая монтировалась на бронекорпусе без доработок последнего. Сам двигатель установили продольно, с небольшим сдвигом от оси танка влево. Рядом с ним разместились топливный и масляный насосы, 24 прямоточных циклона системы воздухоочистки, компрессор, стартер-генератор и т.п.

Двигатель ГТД-3ТП мог выдавать мощность до 950 л.с. при расходе топлива в 260-270 г/л.с.ч. Характерной чертой этого двигателя стала его схема. В отличие от предыдущих моторов семейства ГТД-3 он был сделан по двухвальной системе. С двигателем была сопряжена четырехскоростная трансмиссия, разработанная с учетом характерных для газотурбинного двигателя нагрузок. Согласно расчетам, трансмиссия могла работать в течение всего срока службы двигателя – до 500 часов. Бортовые коробки передач имели тот же размер, что и на исходном «Объекте 432» и помещались на исходных местах. Приводы управления агрегатами двигателя и трансмиссии в большинстве своем располагались на старых местах.

Насколько известно, «Объект 004» так и остался на чертежах. В ходе его разработки удалось решить несколько важных вопросов, а также определить планы на будущее. Несмотря на уменьшение заметности танка с ГТД в инфракрасном спектре, улучшившееся качество очистки воздуха, создание специальной трансмиссии и т.п., расход топлива оставался на недопустимом уровне.

ГТД из Ленинграда

Еще одним проектом, начавшимся в 1961 году, были ленинградские исследования перспектив турбовального двигателя ГТД-350. Ленинградские Кировский завод и Завод им. Климова совместными усилиями начали изучать поставленный перед ними вопрос. В качестве стенда самых для первых исследований применялся серийный трактор К-700. На него установили двигатель ГТД-350, для работы с которым пришлось немного доработать трансмиссию. Вскоре начался еще один эксперимент. На этот раз «платформой» для газотурбинного двигателя стал бронетранспортер БТР-50П. Подробности этих испытаний не стали достоянием общественности, но известно, что по их результатам двигатель ГТД-350 признали пригодным для использования на сухопутной технике.

На его базе создали два варианта двигателя ГТД-350Т, с теплообменником и без. Без теплообменника газотурбинный двигатель двухвальной системы со свободной турбиной развивал мощность до 400 л.с. и имел расход топлива на уровне 350 г/л.с.ч. Вариант с теплообменником был ощутимо экономичнее – не более 300 г/л.с.ч., хотя и проигрывал в максимальной мощности порядка 5-10 л.с. На основе двух вариантов двигателя ГТД-350Т были сделаны силовые агрегаты для танка. При этом, ввиду сравнительно малой мощности, рассматривались варианты с применением как одного двигателя, так и двух. В результате сравнений наиболее перспективным был признан агрегат с двумя двигателями ГТД-350Т, располагавшимися вдоль корпуса танка. В 1963 году началась сборка опытного образца такой силовой установки. Его установили на шасси экспериментального ракетного танка «Объект 287». Получившуюся машину назвали «Объектом 288».

В 1966-67 годах этот танк прошел заводские испытания, где подтвердил и скорректировал расчетные характеристики. Однако главным результатом поездок по полигону стало понимание того, что перспективы спаренной системы двигателей сомнительны. Силовая установка с двумя двигателями и оригинальным редуктором получилась сложнее в производстве и эксплуатации, а также дороже, чем один ГТД эквивалентной мощности с обычной трансмиссией. Предпринимались некоторые попытки развить двухдвигательную схему, но в итоге конструкторы ЛКЗ и Завода им. Климова остановили работы в этом направлении.

Стоит отметить, проекты ГТД-350Т и «Объект 288» были закрыты только в 1968 году. До этого времени, по настоянию заказчика в лице Минобороны, состоялись сравнительные испытания сразу нескольких танков. В них участвовали дизельные Т-64 и «Объект 287», а также газотурбинные «Объект 288» и «Объект 003». Испытания были суровыми и проходили на разных местностях и в разных погодных условиях. В результате выяснилось, что при имеющихся преимуществах в части габаритов или максимальной мощности существующие газотурбинные двигатели менее пригодны для практического применения, чем освоенные в производстве дизели.

Незадолго до прекращения работ по тематике спаренных двигателей конструкторы ЛКЗ и Завода им. Климова сделали два эскизных проекта, подразумевавших установку на танк «Объект 432» спаренной установки с перспективными двигателями ГТД-Т мощностью по 450 л.с. Рассматривались различные варианты размещения двигателей, но в итоге оба проекта не получили продолжения. Спаренные силовые установки оказались неудобными для практического применения и более не использовались.

Двигатель для Т-64А

Принятый на вооружение в шестидесятых годах танк Т-64А при всех своих преимуществах не был лишен недостатков. Высокая степень новизны и несколько оригинальных идей стали причиной технических и эксплуатационных проблем. Немало нареканий вызвал двигатель 5ТДФ. В частности, и из-за них было решено всерьез заняться перспективным ГТД для этого танка. В 1967 году появилось соответствующее постановление руководства страны. К этому времени уже имелся определенный опыт в сфере оснащения танка «Объект 432» газотурбинной силовой установкой, поэтому конструкторам не пришлось начинать с нуля. Весной 1968-го года на ленинградском Заводе им. Климова развернулись проектные работы по двигателю ГТД-1000Т.

Главным вопросом, стоявшим перед конструкторами, было снижение расхода топлива. Остальные нюансы проекта уже были отработаны и не нуждались в столь большом внимании. Улучшать экономичность предложили несколькими путями: повысить температуру газов, улучшить охлаждение элементов конструкции, модернизировать теплообменник, а также повысить КПД всех механизмов. Кроме того, при создании ГТД-1000Т применили оригинальный подход: координацией действий нескольких предприятий, занятых в проекте, должна была заниматься сводная группа из 20 их сотрудников, представлявших каждую организацию.

Благодаря такому подходу достаточно быстро удалось определиться с конкретным обликом перспективного двигателя. Таким образом, в планы входило создание трехвального ГТД с двухкаскадным турбокомпрессором, кольцевой камерой сгорания и охлаждаемым сопловым аппаратом. Силовая турбина – одноступенчатая с регулируемым сопловым аппаратом перед ней. В конструкцию двигателя ГТД-1000Т сразу ввели встроенный понижающий редуктор, который мог преобразовывать вращение силовой турбины со скоростью порядка 25-26 тыс. оборотов в минуту в 3-3,2 тыс. Выходной вал редуктора разместили таким образом, что он мог передавать крутящий момент на бортовые коробки передач «Объекта 432» без лишних деталей трансмиссии.

По предложению сотрудников ВНИИТрансмаш, для очистки поступающего воздуха применили блок прямоточных циклонов. Выведение выделенной из воздуха пыли было обязанностью дополнительных центробежных вентиляторов, которые, кроме того, обдували масляные радиаторы. Использование такой простой и эффективной системы очистки воздуха привело к отказу от теплообменника. В случае его использования для достижения требуемых характеристик требовалось очищать воздух почти на все 100%, что было, как минимум, очень сложно. Двигатель ГТД-1000Т без теплообменника мог работать даже если в воздухе оставалось до 3% пыли.


Отдельно стоит отметить компоновку двигателя. На корпусе собственно газотурбинного агрегата установили циклоны, радиаторы, насосы, маслобак, компрессор, генератор и прочие части силовой установки. Получившийся моноблок имел габариты, пригодные для установки в моторно-трансмиссионное отделение танка Т-64А. Кроме того, в сравнении с оригинальной силовой установкой, двигатель ГТД-1000Т оставлял внутри бронированного корпуса объем, достаточный для размещения баков на 200 литров топлива.

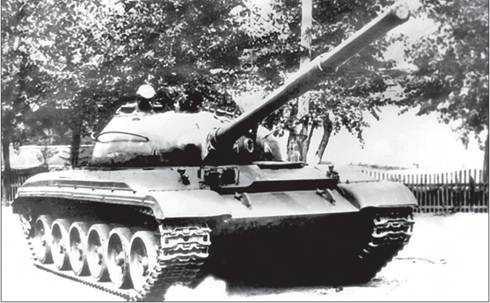

Весной 1969 года началась сборка опытных экземпляров Т-64А с газотурбинной силовой установкой. Интересно, что в создании прототипов участвовали сразу несколько предприятий: Ленинградский Кировский и Ижорский заводы, Завод им. Климова, а также Харьковский завод транспортного машиностроения. Чуть позже руководство оборонной промышленности решило построить опытную партию из 20 танков Т-64А с газотурбинной силовой установкой и распределить их по различным испытаниям. 7-8 танков предназначались для заводских, 2-3 для полигонных, а оставшиеся машины должны были пройти войсковые испытания в разных условиях.


За несколько месяцев испытаний в условиях полигонов и испытательных баз было собрано нужное количество информации. Двигатели ГТД-1000Т показали все свои преимущества, а также доказали пригодность для использования на практике. Однако выяснилась другая проблема. При мощности в 1000 л.с. двигатель не слишком удачно взаимодействовал с имеющейся ходовой частью. Ее ресурс заметно снижался. Более того, к моменту окончания испытаний почти все двадцать опытных танков нуждались в ремонте ходовой или трансмиссии.

На финишной прямой

Самым очевидным решением проблемы выглядела доработка ходовой части танка Т-64А для использования вместе с ГТД-1000Т. Однако такой процесс мог занять слишком много времени и с инициативой выступили конструкторы ЛКЗ. По их мнению, нужно было не модернизировать имеющуюся технику, а создавать новую, изначально рассчитанную под большие нагрузки. Так появился проект «Объект 219».

Как известно, за несколько лет разработки этот проект успел претерпеть массу изменений. Корректировались почти все элементы конструкции. Точно так же доработкам подвергся и двигатель ГТД-1000Т и сопряженные с ним системы. Пожалуй, самым главным вопросом в это время было повышение степени очистки воздуха. В результате массы исследований выбрали воздухоочиститель с 28 циклонами, оснащенными вентиляторами с особой формой лопасти. Для уменьшения износа некоторые детали циклонов покрыли полиуретаном. Изменение воздухоочистительной системы сократило поступление пыли в двигатель примерно на один процент.

Еще во время испытаний в Средней Азии проявилась другая проблема газотурбинного двигателя. В тамошних грунтах и песках было повышенное содержание кремнезема. Такая пыль, попав в двигатель, спекалась на его агрегатах в виде стекловидной корки. Она мешала нормальному течению газов в тракте двигателя, а также увеличивала его износ. Эту проблему пытались решить при помощи специальных химических покрытий, впрыска в двигатель особого раствора, создания вокруг деталей воздушной прослойки и даже применения неких материалов, постепенно разрушавшихся и уносивших с собой пригоревшую пыль. Однако ни один из предложенных методов не помог. В 1973 году эту проблему решили. Группа специалистов Завода им. Климова предложила установить на наиболее подверженную загрязнению часть двигателя – сопловой аппарат – специальный пневмовибратор. При необходимости или через определенный промежуток времени в этот агрегат подавался воздух от компрессора и сопловой аппарат начинал вибрировать с частотой в 400 Гц. Налипшие частички пыли буквально стряхивались и выдувались выхлопными газами. Чуть позже вибратор заменили восемью пневмоударниками более простой конструкции.

В результате всех доработок наконец удалось довести ресурс двигателя ГТД-1000Т до требуемых 500 часов. Расход топлива танков «Объект 219» был примерно в 1,5-1,8 раза больше, чем у бронемашин с дизельными двигателями. Соответствующим образом сократился и запас хода. Тем не менее, по совокупности технических и боевых характеристик танк «Объект 219сп2» признали пригодным для принятия на вооружение. В 1976 году вышло постановление Совмина, в котором танк получил обозначение Т-80. В дальнейшем эта бронемашина претерпела ряд изменений, на ее базе было создано несколько модификаций, в том числе и с новыми двигателями. Но это уже совсем другая история.


По материалам сайтов:
журнал ««Техника и вооружение: вчера, сегодня, завтра…»»
http://armor.kiev.ua/
http://army-guide.com/
http://t80leningrad.narod.ru/

topwar.ru

вид топлива и технические характеристики

Так уж сложилось, что почти все ОБТ (основные боевые танки) мира имеют дизельный двигатель. Есть только два исключения: Т-80У и «Абрамс». Какими соображениями руководствовались советские специалисты, создавая знаменитую «восьмидесятку», и каковы перспективы этой машины в настоящее время?

Как все начиналось?

Впервые отечественный Т-80У увидел свет в 1976 году, а в 1980 году свой «Абрамс» сделали американцы. До сей поры только Россия и США имеют на вооружении танки с газотурбинной силовой установкой. Украину в расчет не принимают, потому как там на вооружении стоят исключительно Т-80УД, дизельный вариант знаменитых «восьмидесяток».

А начиналось все в 1932 году, когда в СССР было организовано конструкторское бюро, принадлежавшее Кировскому заводу. Именно в его недрах зародилась идея о создании принципиально нового танка, оснащенного газотурбинной силовой установкой. Именно от этого решения зависело, какой вид топлива для танка Т-80У будет использоваться в дальнейшем: обычный дизель или керосин.

Знаменитый конструктор Ж. Я. Котин, работавший над компоновкой грозных ИСов, в свое время задумался о создании еще более мощных и лучше вооруженных машин. Отчего же он обратил свое внимание на газотурбинный двигатель? Дело в том, что он замыслил создать танк массой в пределах 55-60 тонн, для нормальной подвижности которой требовался мотор мощностью не менее 1000 л. с. В те годы о таких дизелях приходилось только мечтать. Оттого-то и появилась мысль о привнесении авиационных и кораблестроительных технологий (то есть ГДТ) в танкостроение.

Уже в 1955 году началась работа, были созданы два перспективных образца. Но тут выяснилось, что инженеры кировского завода, до того создававшие только двигатели для судов, не в полной мере поняли технологическое задание. Работа была свернута, а потом и вовсе прекращена, так как Н. С. Хрущев полностью «запорол» все разработки тяжелых танков. Так что в то время появиться танку Т-80У, двигатель которого по-своему уникален, было не суждено.

Впрочем, огульно обвинять Никиту Сергеевича в этом случае не стоит: параллельно ему были продемонстрированы и перспективные дизельные моторы, на фоне которых откровенно сырой ГТД смотрелся весьма малообещающе. Да что там говорить, если «прописаться» на серийных танках этот двигатель сумел лишь к 80-м годам прошлого столетия, да и сегодня к таким силовым установкам у многих военных отношение не самое радужное. Нужно отметить, что тому есть вполне объективные причины.

Продолжение работ

Все изменилось после создания первого в мире ОБТ, коим стал Т-64. Вскоре конструкторы поняли, что на его базе можно сделать еще более совершенный танк… Но сложность заключалась в жестких требованиях, выдвинутых руководством страны: он должен быть максимально унифицирован с существующими машинами, не превышать их габаритов, но при этом иметь возможность использоваться в качестве средства для «рывка к Ла-Маншу».

И тут все снова вспомнили о ГДТ, так как родная силовая установка Т-64 уже тогда требованиям времени решительно не соответствовала. Именно тогда Устинов принял решение о создании Т-80У. Основное топливо и двигатель нового танка должны были способствовать его максимально высоким скоростным характеристикам.

Возникшие сложности

Огромная проблема заключалась в том, что новую силовую установку с очистителями воздуха требовалось как-то вместить в стандартное МТО Т-64А. Более того, комиссия требовала блочной системы: проще говоря, нужно было двигатель сделать так, чтобы при капитальном ремонте можно было извлечь его целиком и заменить новым. Не тратя, разумеется, много времени на это. И если с относительно компактным ГТД все было сравнительно просто, то система воздухоочистки доставила инженерам массу головной боли.

А ведь эта система крайне важна даже для дизельного танка, не говоря уж о его газотурбинном аналоге на Т-80У. Какое топливо бы ни использовалось, лопатки турбинной установки моментально облепятся шлаком и развалятся, если поступающий в камеру сгорания воздух не будет в должной мере очищен от загрязняющих его примесей.

Следует помнить, что все конструкторы двигателей стремятся к тому, чтобы воздух, попадающий в цилиндры или рабочую камеру турбины, был очищен от пыли на 100 %. И понять их нетрудно, так как пыль буквально пожирает внутренности мотора. По сути, она действует как мелкий наждак.

Опытные образцы

В 1963 году небезызвестным Морозовым был создан опытный экземпляр Т-64Т, на который был установлен газотурбинный движок, обладающий весьма скромной мощностью в 700 л. с. Уже в 1964 году конструкторы из Тагила, работавшие под руководством Л. Н. Карцева, создали куда более перспективный мотор, который мог выдать уже 800 «лошадей».

Но конструкторы, как в Харькове, так и в Нижнем Тагиле, столкнулись с целым комплексом сложнейших технических проблем, из-за которых первые отечественные танки с ГТД смогли появиться только в 80-х годах. В конечном итоге действительно неплохой движок получил только Т-80У. Вид топлива, используемый для его боепитания, также выгодно отличал этот мотор от ранних прототипов, так как танк мог использовать все виды обычного дизельного горючего.

Мы не случайно расписывали пылевые аспекты выше, так как именно проблема качественной очистки воздуха стала наиболее сложной. У инженеров был большой опыт в разработке турбин для вертолетов… но движки геликоптеров работали в постоянном режиме, а вопрос пылевой загрязненности воздуха на высоте их работы вообще не стоял. В общем-то, работы были продолжены (как ни странно) только лишь с подачи Хрущева, бредившего ракетными танками.

Наиболее «жизнеспособным» был проект «Дракон». Для него был жизненно необходим двигатель повышенной мощности.

Опытные объекты

В общем-то, ничего удивительно в этом не было, так как для таких машин важна была повышенная подвижность, компактность и пониженный силуэт. В 1966 году конструкторы решили пойти другим путем и представили на суд публики опытный проект, сердцем которого стали сразу два ГТД-350, выдающие, как нетрудно понять, 700 л. с. Силовую установку создали в НПО им. В. Я. Климова, где к тому времени было достаточно опытных специалистов, занимавшихся разработкой турбин для летательных аппаратов и кораблей. Именно они по большому счету и создали Т-80У, двигатель которого для своего времени был действительно уникальной разработкой.

Но вскоре выяснилось, что даже один ГТД – штука сложная и довольно капризная, а уж их спарка и вовсе не имеет абсолютно никаких преимуществ перед обычной моноблочной схемой. А потому к 1968 году было издано официальное постановление правительства и Министерства обороны СССР о возобновлении работ над одиночным вариантом. К середине 70-х годов был готов танк, который впоследствии стал известен всему миру под обозначением Т-80У.

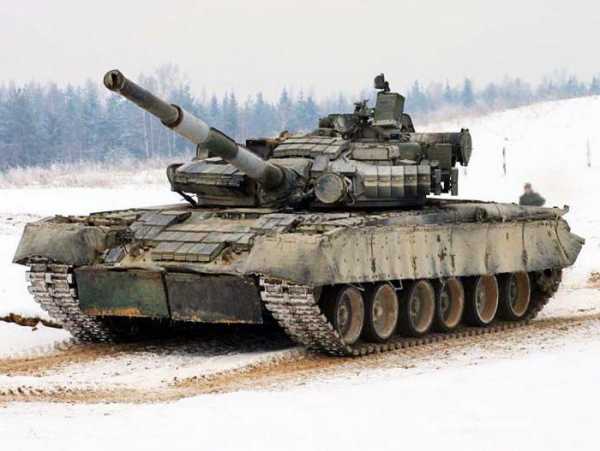

Основные характеристики

Компоновка (как и в случае с Т-64 и Т-72) классическая, с задним расположением МТО, экипаж – три человека. В отличие от предыдущих моделей, здесь мехводу дали сразу три триплекса, которые значительно улучшали обзор. Даже столь невероятная для отечественных танков роскошь, как подогрев рабочего места, здесь был предусмотрен.

Благо что тепла от раскаленной турбины было в достатке. Так что Т-80У с газотурбинным двигателем вполне оправданно является любимцем танкистов, так как условия работы экипажа в нем куда комфортнее, если сравнивать эту машину с Т-64/72.

Корпус изготавливается методом сварки, башня литая, угол наклона листов составляет 68 градусов. Как и в Т-64, здесь была использована комбинированная броня, составленная из броневой стали и керамики. Благодаря рациональным углам наклона и толщине танк Т-80У обеспечивает повышенные шансы выживания экипажа в самых сложных боевых условиях.

Имеется также развитая система защиты экипажа от оружия массового поражения, в том числе и ядерного. Компоновка боевого отсека практически полностью аналогична таковой на Т-64Б.

Характеристики машинного отсека

Конструкторам все же пришлось расположить ГТД в МТО продольно, что автоматически вылилось в некоторое увеличение габаритов машины по сравнению с Т-64. ГТД был выполнен в виде моноблока массой 1050 кг. Его особенностью было наличие особого редуктора, позволяющего снимать максимум возможного с мотора, а также сразу две коробки передач.

Для питания использовались сразу четыре бака в МТО, общий объем которых составляет 1140 л. Следует заметить, что Т-80У с газотурбинным двигателем, топливо для которого запасается в таких объемах, – довольно «прожорливый» танк, который потребляет в 1,5-2 раза больше горючего, чем Т-72. А потому и размеры баков соответствующие.

ГТД-1000Т создан с использованием трехвальной схемы, имеет одну турбину и два независимых компрессорных агрегата. Гордость инженеров – регулируемый сопловый агрегат, который позволяет плавно управлять оборотами турбины и значительно повышает ее эксплуатационный ресурс Т-80У. Какое топливо при этом рекомендуется использовать для продления долговечности силового агрегата? Сами разработчики говорят, что наиболее оптимален для этой цели качественный авиационный керосин.

Так как силовой связи между компрессорами и турбиной попросту нет, танк может уверенно двигаться по грунтам даже с очень плохой несущей способностью, причем двигатель при этом не заглохнет даже при резкой остановке машины. А чем «питается» Т-80У? Топливо для его мотора может быть разным…

Турбинная установка

Основным достоинством отечественного газотурбинного двигателя является его топливная всеядность. Может работать на авиационном топливе, любом типе солярки, низкооктановом бензине, предназначенном для автомобилей. Но! Т-80У, топливо для которого должно лишь обладать сносной текучестью, все же очень чувствителен к «нелицензионному» горючему. Заправка не рекомендованными видами топлива возможна только в условиях боевой обстановки, так как влечет за собой существенное снижение ресурса двигателя и лопаток турбины.

Запуск мотора осуществляется за счет раскрутки компрессоров, за что отвечают два автономных электромотора. Акустическая заметность танка Т-80У значительно ниже его дизельных собратьев как за счет характеристик самой турбины, так и за счет особым образом расположенной системы выхлопа. Кроме того, машина уникальна тем, что при торможении используются как гидравлические тормоза, так и сам движок, за счет чего тяжелый танк останавливается практически мгновенно.

Как это осуществляется? Дело в том, что при одиночном нажатии на педаль тормоза лопатки турбины начинают вращаться в противоположном направлении. Процесс этот дает огромную нагрузку на материал лопаток и всей турбины, а потому он контролируется электроникой. Из-за этого при необходимости резкого торможения следует сразу же утапливать педаль газа полностью. При этом в работу сразу включаются гидравлические тормоза.

Что касается других качеств танка, то он обладает сравнительно малыми топливными «аппетитами». Добиться этого конструкторам удалось далеко не сразу. Чтобы сократить объемы потребляемого горючего, инженерам пришлось создать автоматическую систему управления оборотами турбины (САУР). В нее входят температурные датчики и регуляторы, а также выключатели, физически связанные с системой подачи топлива.

Благодаря САУР износ лопаток удалось сократить минимум на 10 %, а при грамотной работе педалью тормоза и переключении передач механик-водитель может снизить расход топлива на 5-7 %. Кстати, а какой для этого танка основной вид топлива? Т-80У в идеальных условиях должен заправляться авиационным керосином, но подойдет и качественная солярка.

Системы очистки воздуха

Был использован циклонный очиститель воздуха, обеспечивающий 97 % удаление из всасываемого воздуха пыли и других инородных примесей. К слову сказать, у «Абрамса» (за счет нормальной двухступенчатой очистки) этот показатель близок к 100 %. Именно по этой причине топливо для танка Т-80У – тема больная, так как расходуется его значительно больше, если сравнивать танк с его американским конкурентом.

Оставшиеся 3 % пыли оседают на лопатках турбины в виде запекшегося шлака. Чтобы его удалить, конструкторы предусмотрели автоматическую программу вибрационной очистки. Следует заметить, что к воздухозаборникам можно подключать специальное оборудование для подводного вождения. Оно позволяет преодолевать реки глубиной до пяти метров.

Трансмиссия танка стандартная – механическая, планетарного типа. Включает две коробки, два редуктора, по два гидравлических привода. Имеется четыре скорости вперед и одна назад. Опорные катки обрезиненные. Гусеницы также имеют внутреннюю резиновую дорожку. Из-за этого танк Т-80У имеет весьма недешевую ходовую часть.

Натяжение осуществляется за счет механизмов червячного типа. Подвеска комбинированная, в ее состав входят как торсионы, так и гидравлические амортизаторы на трех катках.

Характеристики вооружения

Основное орудие – пушка модели 2А46М-1, калибр которой равен 125 мм. Точно такие же пушки ставились на танки Т-64/72, а также на небезызвестное самоходное противотанковое орудие «Спрут».

Вооружение (как на Т-64) было полностью стабилизировано в двух плоскостях. Опытные танкисты говорят, что дальность прямого выстрела по визуально наблюдаемой цели может достигать 2100 м. Боекомплект стандартный: осколочно-фугасные, подкалиберные и кумулятивные снаряды. А автомате заряжания одномоментно может находиться до 28 выстрелов, еще несколько могут быть расположены в боевом отделении.

Вспомогательным вооружением являлся 12,7-миллиметровый пулемет «Утес», но украинцы уже давно ставят любое схожее вооружение, ориентируясь на требования заказчика. Огромным недостатком пулеметной установки является тот факт, что стрелять из нее может только командир танка, причем для этого ему в любом случае приходится покидать заброневое пространство машины. Так как начальная баллистика пули 12,7 мм очень схожа с таковой у снаряда, важнейшим предназначением пулемета является также пристрелка орудия без затрат основных боеприпасов.

Боеукладка

Механизированная боеукладка была размещена конструкторами по всему периметру обитаемого объема танка. Так как немалую часть всего МТО танка Т-80 занимают баки с топливом, конструкторы ради сохранения объема были вынуждены разместить горизонтально только сами снаряды, тогда как метательные заряды стоят в барабане вертикально. Это очень заметное отличие «восьмидесяток» от танков Т-64/72, в которых снаряды с вышибными зарядами располагаются горизонтально, на уровне катков.

Принцип работы основного орудия и заряжающего устройства

При поступлении соответствующей команды барабан начинает вращаться, попутно подводя выбранный тип снаряда к плоскости заряжания. После этого механизм стопорится, снаряд и вышибной заряд досылаются в орудие при помощи закрепленного в одной точке досылателя. После выстрела гильза автоматически захватывается специальным механизмом и помещается в освободившуюся ячейку барабана.

«Карусель» заряжания обеспечивает темп стрельбы не ниже шести-восьми выстрелов в минуту. Если автомат заряжания выходит из строя, зарядить орудие можно вручную, но сами танкисты считают такое развитие событий нереалистичным (слишком сложно, муторно и долго). На танке используется прицел модели ТПД-2-49, независимо от орудия стабилизированный в вертикальной плоскости, позволяющий определять расстояние и наводится на цель при дальностях 1000-4000 м.

Некоторые модификации

В 1978 году танк Т-80У с газотурбинным двигателем был несколько модернизирован. Основным нововведением стало появление ракетного комплекса 9К112-1 «Кобра», стрельба из которого производилась ракетами 9М112. Ракета могла поразить бронированную цель на расстоянии до 4 километров, причем вероятность этого была от 0,8 до 1 в зависимости от характеристик местности и скорости движения цели.

Так как ракета полностью повторяет габариты стандартного 125-миллиметрового снаряда, она может располагаться в любом лотке заряжающего механизма. Этот боеприпас «заточен» исключительно против бронетехники, боеголовка только кумулятивная. Как и обычный выстрел, конструктивно ракета состоит из двух частей, совмещение которых происходит при стандартной работе механизма заряжания. Наводится она в полуавтоматическом режиме: наводчик первые секунды должен прочно удерживать рамку захвата на атакуемой цели.

Наведение или оптическое, или по направленному радиосигналу. Чтобы максимизировать вероятность поражения цели, наводчик может выбрать один из трех полетных режимов ракеты, ориентируясь на боевую обстановку и окружающую местность. Как показала практика, это полезно при атаке бронетехники, защищенной активными системами противодействия.

fb.ru

Что для танка лучше – газовая турбина или дизель?



ОТЕЧЕСТВЕННОМУ ТАНКУ ДАЛИ «ЧЕРНУЮ МЕТКУ»



С большим интересом прочли статью Михаила Растопшина «Бронеиллюзион» (газета «Завтра», №38 (722) сентябрь 2007 г.). Много фактов, цифр, а итог – все плохо и очень плохо. Конечно, хотелось бы рассказать «налогоплательщикам» (так называет автор всех нас) не в «общих формулировках» обо всех новинках танкового вооружения, защиты и подвижности, но, видимо, это не делается на страницах газеты. Также, впрочем, не обсуждаются и «результаты НИОКР по разработке унифицированных бортовых информационно-управляющих систем» по которым печалится автор, т.к. они «до настоящего времени отсутствуют». Разоблачения по Растопшину пестрят сильными выражениями: «деградация», «предательская ошибка», «избавление от иллюзионистов» и т.д. На вопрос «Что делать?» автор сформулировал ответ: «Сегодня танкостроение требует… избавления от иллюзионистов, которые маскируют с помощью модернизации продолжающуюся деградацию отечественной бронетехники».

Но, полагаем, в статье нет главного: требуя «форсированного развития и избавления от иллюзионистов» кандидат технических наук М. Растопшин мог бы и предложить что-то.

Мы не будем вступать с ним здесь в техническую полемику, хотя есть что сказать. Мы поделимся впечатлениями о празднике с дня танкистов и некоторыми проблемами танкостроения.



ВПЕЧАТЛЕНИЯ ПОСЛЕ ДНЯ ТАНКИСТА



Известно, что танку давно приклеили ярлык – «рожденный ползать летать не может». Это не правда – может и не только летать, но и танцевать.

Россия, как и США, – единственные страны, обладающие уникальной технологией серийного производства газотурбинного двигателя для танков. Танки Т-80 успешно эксплуатируются в ряде военных округов, но, особенно, в Ленинградском военном округе. Объяснение этому простое – танк создан и производился на Кировском заводе Санкт-Петербурга. Здесь, в свое время, в период освоения машин, дневали и ночевали конструктора прославленного коллектива конструкторского бюро завода во главе с Генеральным конструктором Николаем Поповым.

В одной из частей Ленинградского военного округа стало доброй традицией демонстрировать свое воинское мастерство.





На празднике не только бомонд танкостроителей Санкт-Петербурга. Много молодежи, будущих воинов. Здесь командование ЛенВО, шефы, ветераны. Здесь интересно и поучительно – это настоящий танковый салон.

Апогеем праздника стал показ техники. Воины-танкисты показывают, чего они добились. Результаты впечатляющие – одни названия фигур высшего пилотажа чего стоят: выстрел «в полете», «танковый вальс», «цыганочка». Грандиозное зрелище, когда 46-тонные монстры легко и грациозно под музыку старинного вальса или зажигательной цыганочки выписывают под аплодисменты зрителей пируэты. Грациозно останавливаясь и покачивая стволами пушек в такты вальса, они стремительно набирают скорость и закладывают крутые виражи.

Невольно сравниваешь эти па с мастерством летчиков на показах в авиационных салонах, вспоминаются недавние кадры телевидения с МАКСа-2007. Но то в воздухе, в трехмерном пространстве, а это на плоскости – на земле. И все же много общего – в необычности движения тяжелых боевых машин и легкости движений. Есть и еще одно родство с авиацией – оно, в газотурбинном двигателе. На Т-80 установлен 1250-сильный ГТД. Благодаря ему танк имеет самую высокую удельную мощность среди отечественных и зарубежных машин. Это дает возможность иметь прекрасную динамику, а технические характеристики двигателя, обеспечивают высокую плавность хода и такой, недостижимый для дизеля параметр, как незаглохаемость. Да и другие системы на высочайшем мировом уровне – ведь наука танкостроения также в Санкт-Петербурге: это ученые «ВНИИТрансмаш» – разработчики первого в мире лунохода. Определяет успех и высочайшее мастерство экипажей, особенно механиков водителей: старших прапорщиков – Сидоренко Р. и Гущина А.





Алексей Гущин на вопрос: «Кто бы выиграл соревнования – танк «Абрамс» или Т-80?», — сказал: «Я знаю, что «Абрамс» уже повоевал и двигатель у него помощнее, но встречаться с ним надо не в бою, а на таких показах и соревнованиях. Думаю, что мы выиграем, уж очень тяжелый американец». Аплодисменты зрителей, подарки шефов стали наградой мастерству воинов-танкистов.

Хочется верить, что танковый салон может стать традицией Санкт-Петербургских танкостроителей, хорошие примеры заразительны. Так, в самом деле, что же делать? Первое – осваивать технику, совершенствовать воинское мастерство «до блеска».

От редакции «Отваги»: Кстати, на недавно проходившем в Алабино «танковом биатлоне» танкисты 4-й гвардейской Кантемировской дивизии на своих газотурбинных красавцах Т-80У стали настоящими героями мероприятия, продемонстрировав умение виртуозно водить свои «восьмидесятки». И все это называлось кратко – «танковый балет». См. подробнее >>>



МОДЕРНИЗАЦИОННЫЙ РЫВОК



Второе – что делать? Это путь по которому идет весь бронетанковый мир. Сделаем попытку проанализировать один аспект известной танковой триады – проблемы подвижности.

Танк, как система вооружения, непрерывно развивается, приобретая новые качества и свойства, его боевые возможности неуклонно повышаются. За все годы развития отечественного танкостроения калибр пушки возрос почти в 3,5 раза, масса танка в 6,5 раз, а мощность двигателя в 37 раз. Об этом убедительно свидетельствуют и показатели роста мощности двигателей танков других стран.

Танк рассматривается, прежде всего, как наступательное средство, поэтому принципы его применения жестко связаны с проблемами обеспечения движения и увеличения подвижности. При этом подвижность связывают с возможностью уклониться от поражения за счёт улучшения разгонных и тормозных характеристик.

Газотурбинная силовая установка (ГТСУ) стала одним из основных факторов, обеспечивающих боевое и эксплуатационно-техническое превосходство танков (Т-80Т-80У) над лучшими отечественными и зарубежными танками. Помимо многолетней войсковой эксплуатации в России, ГДР, Польше это подтверждено сравнительными испытаниями в Швеции и Индии (1993–1994 гг.), выставках вооружения и военной техники в ОАЭ (1993–1995 гг.), и в Греции (1998 г.).





В то же время неадекватная оценка опыта эксплуатации прежде всего акцентируется на одной из его характеристик – расходе топлива. Возможно, не всем известно, что в последних модификациях этой машины, осуществлен целый комплекс научно-технических решений, снизивших эксплуатационный расход топлива более чем в 1,3 раза. Расчёты показывают, что при доведении температуры газов на входе в турбину до 1316–1370°С (что возможно при применении керамических материалов) реально получить расход топлива до 86 г/квт.ч (117 г/л.с.ч.), а тепловой КПД – 53%. Это меняет представление об экономичности газовой турбины.

Достигнутые показатели являются далеко не пределом для ГТД. Имеются наработки решений (и теоретических, и практических), которые позволяют достичь значений эксплуатационных расходов топлива на уровне танков с дизельными двигателями равной мощности.



КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА



Нет сомнения, что конкуренция между дизелем и ГТД продолжится. Несмотря на работы по дальнейшему совершенствованию дизеля, ему присущ ряд особенностей конструкции, которые затрудняют существенно улучшить достигнутый уровень:

 Это, прежде всего, необходимость преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Это, как следствие, большое трение скольжения на значительных поверхностях поршень-гильза. Это нестационарный процесс горения топлива в цилиндре во время рабочего хода. Заметим, при этом, что для 4-тактного двигателя только один из четырех тактов является по сути «рабочим», а остальные – вспомогательными.

При основном своём положительном качестве (удельному расходу топлива) танковый дизель недолго останется в танкостроении бесконкурентным, что связано не только с перечисленными недостатками. Дизели мощностью свыше 1000 л.с., в ограниченных объемах МТО, вызывают массу проблем для обеспечения его работы без перегрева.

 На систему жидкостного охлаждения четырехтактного дизеля расходуется от 15 до 20% его мощности. Кроме того, в дизеле необходимо 2–3% мощности затратить на охлаждение масла.





Известно, что теплоотдача двухтактного двигателя (6ТД2) мощностью 1200 л.с. составляет 420 тыс. ккал/час, а ГТД (изд. «29») мощностью 1250 л.с. – 48 тыс. ккал/час (почти в 9 раз меньше). Это ведет к увеличенным размерам системы охлаждения.

Для ГТД характерен показатель, выгодно отличающий его от дизеля – мощность, «снимаемая» с единицы объема двигателя. Этот параметр у ГТД в 1,6 раза лучше. В этой связи объемы моторно-трансмиссионного отделения у танка с ГТД меньше.




п/п
Марка машиныПараметры
Объем МТО, куб.мМощность двигателя, л.с.Габаритная мощность МТО,
NМТО, л.с./куб.м
1.Танк Т-80У2,81250446
2.Танк М1А2 «Абрамс»6,81500220
3.Танк «Леопард-2»7,31500205



Значительное превосходство по габаритной мощности танка Т-80 над американским танком «Абрамс» объясняется его увеличенными габаритами силовой установки, из-за большого объема воздухоочистителя.

Показатель габаритной мощности свидетельствует не только об оптимальной компоновке МТО, но говорит о совершенстве систем и узлов силовой установки. Габаритная мощность МТО танка Т-80Упревосходит габаритную мощность танка «Леопард-2» в 2,2 раза.

Увеличенные объемы МТО зарубежных танков вынуждают удлинять базу танка, увеличивать силуэт, добавляя несколько тонн совокупного «лишнего» веса, наращивать тем самым с одной стороны затраты мощности двигателя на добавленную массу машины, а с другой стороны ухудшая показатели подвижности. В этой связи сравним основные габаритные показатели танков с ГТД России и США по площади лобовой (Sл) и боковой (Sб) проекции: Т-80 – 7,1 и 12,2 кв.м, и М1А1 – 7,68 и 15,5 кв.м соответственно.

Для осуществления рабочего процесса необходимо определенное количество воздуха. Так как в газотурбинном двигателе часть воздуха расходуется на охлаждение камеры сгорания, а коэффициент избытка воздуха в рабочем процессе также увеличен, то потребности воздуха у ГТД больше, чем для дизеля. И, несмотря на то, что для процесса горения воздуха в дизеле потребляется меньше, его общее количество (с учётом охлаждения двигателя и трансмиссии) существенно увеличено. Сравним по этому параметру двигатели танков М1 «Абрамс» и «Леопард-2».



ПараметрДизельГТД

– Расход воздуха на горение, кг/сек

1,83,4

– Расход воздуха на охлаждение, кг/сек
    1) двигатель
    2) трансмиссия

7
4,76
2,56
2,98

– Общий расход, кг/сек

13,567,98



Каков же вывод? За увеличенной (практически вдвое) потребностью в воздухе, а также увеличенной в несколько раз суммарной теплоотдачей следуют важные следствия: необходимость в увеличении (почти втрое) площадей радиаторов (теплообменников), в увеличении площадей всасывающих жалюзи, (т.е. увеличении ослабленных зон).



ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА



По данным иностранных источников стоимость изготовления газотурбинного двигателя (одинаковой мощности с дизелем) примерно в три раза больше. Несколько большей разницей оценивались эти показатели в отечественном двигателестроении, (однако сравнения были недостаточно корректны, так как танковых дизелей одинаковой с ГТД мощностью у нас не производилось). Не следует забывать, что стоимостные показатели следует рассматривать с учётом эксплуатационных затрат на техническое обслуживание, ремонт и срок службы сравниваемых двигателей и их систем.

Приведем результаты стоимостного анализа учебной и боевой эксплуатации, базирующегося на данных, соответствующих полному сроку эксплуатации боевых машин с ГТД и дизельным двигателем (одинаковой мощности), проведенных MJCV (США).



Общая стоимость эксплуатацииГТДДизель
На один час эксплуатации (в долларах)44,4453,3
На одну л.с. (в долларах)300,22360,6



Эксплуатация в войсках показывает, что ресурс танкового ГТД почти в 2-3 раза выше, чем у дизельных двигателей, вследствие уравновешенности и меньшего количества деталей.

Аналогичны оценки ресурса ГТД по данным иностранных источников: по оценке MJCV (США) срок службы ГТД GT-601 в боевых условиях равен 3000 ч, в мирное время до 10000 ч.

Очень важны и такие эксплуатационные показатели:

 время подготовки танка к работе, особенно пуск ГТД при низких температурах окружающего воздуха, в несколько раз меньше, чем дизельного двигателя;

 проведенные за рубежом исследования установили, что уровень шумности у ГТД вдвое ниже дизеля.

Если учесть, что трудоёмкость технического обслуживания системы воздухоочистки и охлаждения в танке Т-80 (и его модификациях) практически отсутствует, то преимущества ГТД очевидны.



ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА



Приведем данные по уровню токсичности отработавших газов для транспортных ГТД и дизельных двигателей, полученные при эксплуатации в штате Калифорния (США).



ДвигательСодержание в отработавших газах, г/квт ч
HC+NOXCO
дизель без наддува228,2
дизель с турбонаддувом10,36,8
дизель с разделённой камерой сгорания8–1113,5–4,0
ГТД (2 S/350K фирмы «Бритиш Лейланд»)3,83,5
Примечание: предельная норма штата Калифорния по HC+NOX=6,8 г/кВт.ч.



Газотурбинному двигателю танка Т-80 нет альтернативы при работе в зоне с радиоактивной зараженностью. Радиоактивные частицы, выбрасываемые вместе с выхлопными газами, не контактируют (как это происходит в дизеле), с маслом и, следовательно, не попадают в масляную систему, где может возникнуть радиационный источник.

Существенно и то, что одноступенчатый воздухоочиститель танка Т-80, являясь инерционным аппаратом, не задерживает в себе радиоактивные частицы, в отличие от двухступенчатых, барьерных (в большинстве дизелей и в двигателе AGT-1500) и выбрасывает их с отсепарированой пылью наружу.

Эти выводы полностью подтвердились при эксплуатации машины с ГТД в районе аварии Чернобыльской АЭС в 1986 г. (См. подробнее >>>)



ВМЕСТО ПОСЛЕСЛОВИЯ



Танк с газотурбинным двигателем, опередив свое время, ворвался в XXI век с огромным, неисчерпаемым потенциалом. С точки зрения политики активной обороны, провозглашенной специалистами, потенциальных источников будущей войны, климатических и географических особенностей отечественных регионов, ГТД является сегодня идеальной энергетической установкой для танков настоящего и будущего. Подчеркнем, что начиная с 1972 г. (по 1986 г. включительно) регулярно проводились контрольно-войсковые испытания (КВИ) всех типов имеющихся танков. В сложнейших условиях ускоренной войсковой эксплуатации, усложняя с каждым годом требования, расширяя географию танки проходили тысячи километров по бездорожью, решая усложненные стрельбовые задачи и выявляя слабые (или как говорили раньше «узкие») места в конструкции и технологии.

По итогам КВИ каждое КБ разрабатывало комплекс всевозможных мероприятий направленных и на устранение выявленных дефектов и совершенствование конструкции. Иными словами была организована широкомасштабная системная работа, своеобразные соревнования на конкурсной основе. К заслугам ГБТУ надо отнести, что наиболее передовые конструктивные идеи «переходили» от одной марки машины к другой.

КВИ стали мощным стимулом совершенствования и повышения качества всех типов танков. Каждые КВИ, как соревнование лучших, предполагало интригу, выявляло новые неожиданные «сюрпризы», которые сообща устранялись и были под контролем специалистов ГАБТУ.

Никто не хотел «ударить лицом в грязь», каждый рождал технические шедевры. Конкуренция создавала атмосферу постоянного совершенствования, а зарубежные танкостроители вынуждены были постоянно нас «догонять».

Сегодня зарубежные танкостроители наряду с разработкой танков следующего поколения активно занимаются модернизацией существующих образцов. По этому же пути идем и мы, благо возможности для модернизации наших машин огромны.

Не следует постоянно оглядываться на США, американцы хорошо понимают, что им не нужна боевая машина массой 60-70 тонн. И не случайно совершенствуется новый ГТД LV-100 – идет интенсивный поиск снижения веса машины.

При всей схожести двух марок (Т-90 и Т-80У) у них есть свои преимущества и, конечно, свои недостатки, и победит тот, чья машина по боевой эффективности будет более конкурентоспособной.

Более того, идет совершенствование и организационных структур. По примеру авиационных и военно-морских организаций на базе «Уралвагонзавода» создан научно-производственный холдинг, что не только объединит усилия разработчиков БТВ.

Несмотря на трудности, в первую очередь финансовые, у танкостроителей России, идет постоянная работа, как по танку будущего, так и по модернизации существующего парка. Потенциал отечественного танкостроения неисчерпаем, а стереотип о системном кризисе отечественного танкостроения является несостоятельным.




Поделиться в социальных сетях:


otvaga2004.ru

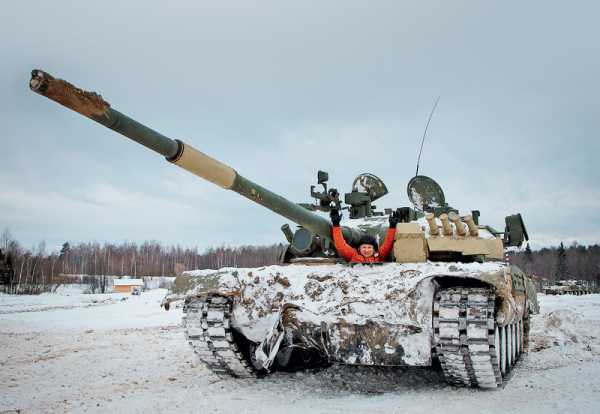

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Редко какой танк или другой вид российского оружия вызывает столько споров и противоречивых мнений, как Т-80. Обсуждение этой боевой машины, ведущей свою родословную из 1960-х, стало вдруг актуальным в связи с озвученными планами модернизации стоящих на вооружении Российской армии танков Т-80БВ. «ПМ» провела тест-драйв Т-80У и обсудила с экспертом технические особенности этого семейства танков.

Т-80 — первый в мире серийно производимый танк с газотурбинным двигателем (ГТД). Работы по оснащению танков силовыми установками этого типа начались еще в конце 1950-х годов. Тогда на опытные образцы боевых машин ставились вертолетные двигатели. Быстро выяснилось, что они неспособны нормально работать в наземных условиях — вибрация и облака пыли быстро выводили ГТД из строя. Пришлось разрабатывать двигатель с самого нуля. Но откуда вообще возникла идея устанавливать газотурбинный двигатель на танк? «Во-первых, таким образом хотели решить проблему повышения боеготовности машины в условиях нашего сурового климата, — говорит Сергей Суворов, военный эксперт, кандидат военных наук, в прошлом — офицер-танкист. — Для того чтобы танк с дизельным двигателем мог начать движение при температурах от 0 до -20°С, необходимо для начала разогреть двигатель с помощью специального устройства — подогревателя — в течение 20−30 минут, затем запустить силовой агрегат и еще прогревать его около 10 минут на холостом ходу, пока температура охлаждающей жидкости в системе охлаждения не поднимется примерно до 40 °C. Таким образом, зимой требуется в общей сложности 30−40 минут для выхода танка по тревоге из парка, что в боевых условиях немало. Газотурбинный танк может трогаться с места уже через 45 секунд после нажатия на кнопку пуска двигателя независимо от температуры окружающего воздуха.

Второе преимущество ГТД — так называемый коэффициент приспособляемости двигателя. Чем выше его значение, тем проще может быть конструкция коробки передач. Коробка передач Т-80 схожа с той, что установлена на Т-64, но в ней убран один планетарный ряд — в результате вместо семи передач их всего четыре. А упрощение всегда означает повышение надежности и удешевление конструкции, снижение утомляемости механика-водителя. Впрочем, сам по себе газотурбинный двигатель заметно дороже дизельного».

Не задохнуться в пыли

Еще одним толчком для советских конструкторов стала информация о том, что темой газотурбинных танков стали интересоваться в США. В условиях холодной войны и гонки вооружений советское руководство не могло пропустить такую информацию мимо ушей. Нашей оборонке пришлось срочно приступить к работе, и в результате Т-80 появился на свет раньше своего газотурбинного собрата-конкурента — танка M1A1 Abrams — на несколько лет.

Одной из главных задач, которую предстояло решить конструкторам, была защита газотурбинного двигателя от пыли. Та система очистки воздуха, которую в результате удалось сделать, уникальна, и аналогов в мире ей нет. Газотурбинный Abrams тоже имеет систему очистки, однако в ходе американской операции в Ираке «Буря в пустыне» выяснилось, что в условиях песчаной бури американский танк мог двигаться или стоять на месте с работающим двигателем не более 15 минут. Затем приходилось останавливаться и вытряхивать песок из бумажных фильтров. В Т-80 с пылью боролись прямоточные циклоны — вихревые газоочистители. Кроме того, пневмовибратор стряхивал песок с наиболее подверженного загрязнению соплового аппарата. После остановки двигателя пыль также стряхивалась с лопаток турбины, и на них не происходило запекания песка в виде стекловидной массы.

Комфорт и чистота

«Когда Т-80 движется на тебя, на расстоянии до 30 м машины совсем не слышно, — рассказывает Сергей Суворов. — Первое, что доносится до слуха, — это лязг зубьев ведущих колес. Танк не дымит, выпуская практически чистый горячий воздух. Я служил на Т-80 и думаю, что в плане комфорта среди отечественных танков ему не было равных до появления Т-90АМ. Сказки о комфорте в танках западного производства так и остались сказками. Уровень эргономики во всех «абрамсах», «леопардах», «меркавах» и прочих «челленджерах» примерно на уровне Т-55 или Т-62. В «восьмидесятках» при -35°С механик-водитель раздевался да нательного белья, я сидел в башне на командирском месте в хромовых сапогах. Никаких рукавиц — тонкие кожаные перчатки. На других машинах в холод без нескольких слоев одежды, меховых варежек, шерстяной маски на лицо и валенок в башне не поездишь».

Т-80У — наиболее совершенная на сегодня машина из всего семейства Т-80. В этой модификации, появившейся в 1985 году, был применен новый комплекс вооружения. Несколько лет спустя тот же комплекс поставили на танк Т-72Б, после этого и ряда доработок танк получил наименование Т-90. Он располагает более мощным двигателем ГТД-1250 (1250 л.с. против 1100 л.с. у предшествующих модификаций).

В прошлом году появились сообщения о планах модернизации имеющегося в стране парка танков Т-80БВ, включающего несколько тысяч машин, и хотя официально параметры программы не объявлены, можно предположить, что итогом станет боевая машина, не уступающая по боевым свойствам Т-80У (а по некоторым показателям превосходящая его). Вероятно, будет произведена замена двигателя на ГТД-1250, танк оборудуют системой управления огнем 1А45 «Иртыш» с лазерным прицелом-дальномером, цифровым баллистическим вычислителем, комбинированным ночным прицелом и комплексом управляемого ракетного вооружения, способного стрелять ракетами типа «Инвар-М». Также машина получит современную динамическую защиту.

На пути к гибриду

Одна из главных претензий, предъявляемых танку Т-80, — прожорливость его газотурбинного двигателя. С этим трудно поспорить — ГТД действительно потребляет больше топлива, чем дизель. «Основной вид горючего для этого танка — дизельное топливо, — говорит Сергей Суворов, — но Т-80 может ездить и на керосине, и на смесях бензина. Как-то во время службы на Урале я столкнулся с ситуацией, когда мои танки ездили практически на воде. Баки нам заправили какой-то белой, похожей на молоко жидкостью, в которой воды было, наверно, не меньше 50%. Я тогда задавал себе вопрос — сколько бы на этой адской смеси проехал Abrams? А Т-80 ездили как ни в чем не бывало. При этом температура воздуха в тот день была ниже -10°С. Но проверку батальон сдал. Правда, потом от влаги начались проблемы в работе топливной системы двигателя».

Как считает Сергей Суворов, относительно низкая экономичность Т-80 связана не только и не столько с применением ГТД, сколько с конструкцией именно танковых газотурбинных двигателей. В отличие от дизеля, мотор Т-80 имеет более низкую приемистость. Чтобы набрать максимальные обороты, а следовательно, и мощность, дизелю надо полсекунды, а ГТД-1000/1250 — секунды три-четыре. Если на пути танка яма, механик-водитель должен бросить педаль газа, то есть сократить подачу топлива. Двигатель резко сбрасывает обороты, и танк фактически останавливается. Потом механик снова нажимает педаль подачи топлива, но требуется еще несколько секунд, пока турбина раскрутится снова. Чтобы не стоять в ямах, танкистов обучали раскручивать турбину до максимальных оборотов, а затем в яме замедляться с помощью системы торможения. Танк при этом не глохнет — так как нет жесткой связи между турбиной двигателя и трансмиссией, между ними связь только газодинамическая, однако топливо продолжает литься рекой. «В танковом газотурбинном двигателе была изначально применена не совсем правильная идеология подачи топлива, — объясняет Сергей Суворов. — Например, в ряде авиационных газотурбинных двигателей после запуска автоматически поддерживается заданное значение постоянных оборотов, а регулирование мощности на валу осуществляется за счет изменения подачи топлива, без изменения частоты вращения турбины. Если бы в танковом двигателе существовала такая же система, тогда и расход топлива был бы почти таким же, как на дизеле». Впрочем, конструкторская мысль не стоит на месте. Уже разработан перспективный газотурбинный танковый двигатель ГТД-1500, который по экономичности не уступает дизелям.

Пока страшно не станет

Я стою на танковом полигоне в подмосковной Кубинке перед своей мечтой — танком Т-80У. Для неспециалиста он совсем неотличим от других массовых советских танков типа Т-72, но с ними его роднит только тип боеприпасов.

Т-80 устроен совсем иначе, чем обычные дизельные танки, но управляется гораздо проще, инструктирует меня командир танка сержант Степанов. В нем всего две педали, и он никогда не глохнет. Правая педаль газа отвечает за подачу топлива, а левая — за работу регулируемого соплового аппарата, РСА. Правой педалью газа ты раскручиваешь основную турбину, а левой меняешь положение лопаток силовой турбины. Сержант Степанов рекомендует мне держать правую педаль на максимуме, а работать только левой. Отпустил — несешься вперед, нужно подтормозить — слегка нажал, лопатки поменяли угол, скорость замедлилась. Нажал сильнее — они приняли отрицательный угол, и Т-80 тормозит турбиной. Нажал еще сильнее — и только тогда в дело вступают гидравлические тормоза. «Выжал РСА, включил передачу и движешься, — я внимаю каждому слову Степанова, — мощный двигатель Т-80 никогда не заглохнет, если не кончится горючее. Не связанную валом с компрессором силовую турбину раскручивает поток горячего газа из газогенератора. Даже если турбина застопорится, ничто не помешает газогенератору продолжать работу. Если на подъеме мощности не хватает, танк просто останавливается, но турбина не глохнет. Переключаешься на пониженную и вперед. А на Т-72 идет нагрузка на дизель. Так как у него прямое сцепление с двигателем, при подъеме в гору надо нажать сцепление, включить передачу, и в этот момент можно скатиться назад».

46-тонная машина стоит как вкопанная, и не верится, что эту массу железа что-то может сдвинуть с места. Выполняю все рекомендации Степанова, и Т-80 резво начинает движение по полигону. Левый рычаг на себя, газ не сбрасываем, и танк легко, почти на месте делает полицейский разворот! И это 46-тонная машина! Летим к небольшой полигонной горке. Переключаемся на передачу ниже, и танк без надрыва взлетает на самый верх, турбина монотонно свистит за спиной. Уже через десять минут езды я чувствую себя заправским механиком-водителем и жалею, что в армии попал не в танковые войска.

«Я управлял и Т-72, и Т-90, но для меня самый лучший танк — Т-80, — говорит сержант Степанов. — Т-80 ускоряется очень быстро, быстро набирает скорость и движется намного быстрее, чем Т-72. Если Т-72 пойдет по ровной дороге 70 км/ч, то Т-80 можно разогнать, пока страшно не станет». И это тот случай, когда я готов подписаться под каждым словом.

Статья «Газотурбинный уникум Т-80» опубликована в журнале «Популярная механика» (№4, Апрель 2017).

www.popmech.ru

Газотурбинные танки. Главный конструктор В.Н. Венедиктов Жизнь, отданная танкам

Газотурбинные танки

Танк «Объект 167Т»

С 1960 года в УКБТМ под руководством начальника бюро (впоследствии — отдела) нового проектирования И.А. Набутовского и вернувшегося из КНР В.Н. Венедиктова проводились работы по созданию «Объектов 167Т» и «166ТМ» с газотурбинными двигателями ГТД-3Т.

Базой для этих танков послужили шасси опытного танка — «Объекта 167» (см. главу «Объект 167») и модернизированного серийного танка Т-62 («Объекта 166М»), которые «Уралвагонзавод» активно продвигал в серийное производство.

К созданию двигателя для танка было привлечено ОКБ-29 Министерства авиационной промышленности СССР главного конструктора В.А. Глушенкова (современное наименование — ОАО «Омское моторостроительное конструкторское бюро»).

В то время научно-исследовательские институты (головной отраслевой институт — ВНИИ-100, «Научно-исследовательский институт двигателей» — НИИД, Бронетанковая академия, «НИИ БТ Полигон» в Кубинке) не имели никакого научнотехнического задела по применению ГТД в танках. Работы по танковым ГТД разворачивались в НИИ одновременно с разработкой «Объекта 167Т» в Нижнем Тагиле. В начале октября 1964 года была предпринята попытка Бронетанковой академии подключиться к решению наваливающихся на нас многочисленных проблем. В КБ прибыли вновь назначенный начальник академии генерал-полковник В.И. Жданов с группой военных ученых.

В ходе подробных обсуждений с ним стоящих перед нами задач академии был предложен перечень первоочередных работ и исследований по газотурбинной тематике, участие в которых помогло бы ускорить создание газотурбинного танка и обосновать его военное применение. Все наши предложения были приняты к исполнению, что доставило мне большое удовлетворение, т. к. из-за отсутствия моих руководителей (Набутовского и Венедиктова) в этих обсуждениях принимал участие от КБ только я один.

Руководители работ по созданию газотурбинных танков «Уралвагонзавода» В.Н.Венедиктов и И.А.Набутовский

Танк «Объект 167Т». Вид сзади сверху

Второй газотурбинный танк «Уралвагонзавода» «Объект 166ТМ»

Через несколько дней после этой встречи В.И. Жданов, будучи Народным Героем Югославии, был включен в состав военной делегации, возглавляемой Маршалом Советского Союза С.С. Бирюзовым, направляемой на празднование 20-летия разгрома немецко-фашистских войск в Югославии.

19 октября 1964 года при подлете к Белграду самолет потерпел катастрофу. Все члены делегации погибли.

Больше вопрос о сотрудничестве академии с нами не поднимался.

Работы по теме «Средний танк с газотурбинным двигателем» были заданы решением Совета Министров СССР № 173РС от 24.01.1961 г. и были завершены в 1967 году. Выполнение ее потребовало создания оригинальных узлов силовой установки и трансмиссии, а также специальных испытательных стендов. Во время запуска танкового ГТД и первого выезда в пробег 11 апреля 1963 г. «Объекта 167Т» в опытном цехе и КБ были остановлены все работы, так всех удивил этот необычный танк и звук работающего двигателя. «Объект 167Т» явился первым в мире боевым средним танком с газотурбинным двигателем. В том заводском пробеге по грязной, разбитой танковой трассе на дистанции 20 км одиночный «Объект 167Т» имел среднюю скорость на 50 % выше соревнующегося с ним серийного танка Т-62. А вот запас хода по топливу у «167Т» был на 22 % ниже, чем у Т-62, несмотря на то, что в нем дополнительно размещалось в двух баках 620 литров топлива.

14 сентября 1964 года на территории подмосковного «22 НИИ БТ Полигона» состоялся показ военной техники высшему руководству страны, для чего туда прибыли директор «Уралвагонзавода» И.В. Окунев, главный конструктор Л.Н. Карцев с группой конструкторов и испытателей. Но сопровождавшая Н.С. Хрущева служба безопасности отделила от руководства страны создателей танка, всех проводили в подсобное помещение и попросили повернуться к окнам спиной.

«Объект 166ТМ»

Министерство обороны решило выставить на соревнование «Объект 167Т» с газотурбинным двигателем и новейший в то время танк Т-64А с дизельным двигателем 5ТДФ («Объект 432», разработанный в КБ «Завода имени Малышева» под руководством главного конструктора А.А. Морозова). Мощности обоих двигателей были одинаковыми и составляли 700 л.с.

Во время этого демонстрационного пробега «Объект 167Т» под восторженное оживление на трибунах обогнал украинский танк Т-64.

«Два часа продолжались расспросы военных об устройстве и характеристиках двигателя ГТД-3Т и танка «167Т» с этим двигателем», — вспоминал ведущий инженер ОКБ-29 И.С. Макейкин.

Директор «Уралвагонзавода» И.В. Окунев за эту победу вручил водителю-испытателю Д.С. Володченко ордер на трехкомнатную квартиру.

Сам факт показа опытного танка высшим государственным и партийным деятелям свидетельствовал о том, что руководство «Уралвагонзавода» и КБ представили на центральный военный полигон в подмосковную Кубинку не макет, не подвижный стенд-шасси, а опытный образец танка, изготовленный в соответствии с директивными документами Правительства и Управления Начальника танковых войск (УНТВ). Танк был принят военным представительством УНТВ.

Подробно об этой интересной работе рассказано в книге автора очерка [5] и воспоминаниях главного конструктора Карцева [19].

На основе тщательного анализа семилетней работы и результатов испытаний «Объектов 167Т» и «166ТМ», изготовленных по ТТЗ заказчика, и прогнозирования развития танкового двигателестроения, наше КБ совместно с Управлением начальника танковых войск Министерства обороны пришло к выводу о неперспективности газотурбинных танков. В выработке этого мужественного решения принимали активное участие Л.Н. Карцев и непосредственные руководители работ В.Н. Венедиктов и И.А. Набутовский, затратившие много сил и бессонных ночей для создания необычного танка с новым типом силовой установки.

По существу, более 40 лет назад тагильские конструкторы увидели, что газотурбинный двигатель, сделавший прорыв в авиации в резком улучшении боевых характеристик самолетов и пришедший на замену поршневым двигателям, в танкостроении потерпел фиаско.

Главные недостатки ГТД в сравнении с дизелем — плохая топливная экономичность, низкая надежность, особенно при эксплуатации танков в регионах с большой запыленностью воздуха, негативное влияние на мощность и топливную экономичность ГТД повышенных температур окружающего воздуха и пониженного барометрического давления, высокая стоимость двигателя и пр. Даже сам факт превосходства в скорости «Объекта 167Т» в сравнении с танком Т-64, продемонстрированного перед правительственными трибунами, объясняется тем, что на старте газотурбинный танк стоял с уже работающим двигателем. При боевой готовности № 1 пуск газотурбинного двигателя требует более длительного времени, чем пуск разогретого дизеля. Поршневой двигатель пускается несколько секунд, а пуск ГТД занимает несколько десятков секунд. В сравнительных разгонных испытаниях танков от начала команды «пуск двигателя» дизельный танк далеко оставит позади себя газотурбинный танк.

В эти годы были опубликованы исследования к. т. н. А.А. Благонравова (будущего главного конструктора БМП-3) о влиянии мощности двигателя на подвижность танков при движении их в колоннах (основной вид эксплуатации танков в войсках). Эти материалы окончательно убедили нас в том, что при войсковой эксплуатации преимущество в средней маршевой скорости газотурбинных танков в сравнении с дизельными танками даже меньшей мощности двигателей будет совсем незначительным [20].

Директор «Уральского вагоностроительного завода им. Ф.Э. Дзержинского» И.В. Окунев

Главный конструктор ОКБ-29 Министерства авиационной промышленности СССР В.А. Глушенков

Несмотря на то, что в последующие годы по указанию секретаря ЦК КПСС Д.Ф. Устинова, отвечающего за оснащение Советской Армии современной военной техникой, были развернуты с невиданным размахом работы по внедрению ГТД в танк, завершившиеся принятием на вооружение танка Т-80, справедливость сделанных выводов руководством тагильского КБ о неперспективности газотурбинных танков подтверждена самой жизнью.

Все серийные танки, изготовленные на «Уралвагонзаводе», оснащаются дизельными двигателями. Это помогло сохранить на УВЗ танковое производство в период массовой гибели многих заводов ВПК после распада СССР и, тем самым, спасти от краха бронетанковую отрасль страны. Два других танковых завода России в Санкт-Петербурге и Омске, занятые в советское время изготовлением газотурбинных танков Т-80 (Т-80У), не имея заказов Министерства обороны России и от иностранных заказчиков, прекратили производство этих танков, а омский завод был объявлен банкротом.

Сравнительный анализ технических характеристик газотурбинных и дизельных танков по результатам их войсковой эксплуатации приведен в книге [18].

Для меня работа над созданием «Объекта 167Т» явилась чрезвычайно интересной и ожидаемой. Я — выпускник «Казанского авиационного института», моторостроительного факультета, вырос на этой работе до руководителя группы — заместителя начальника бюро нового проектирования, был активным участником ее выполнения.

Водитель-испытатель газотурбинных танков «Уралвагонзавода» Д.С. Володченко

Модель-копия танка «Объект 167Т» в масштабе 1/35, выполненная итальянским моделистом Марко Фоли в 2008 году

Общий вид моторно-трансмиссионного отделения «Объекта 167Т»

Газотурбинный двигатель ГТД-3Т

Возле первого в мире боевого среднего газотурбинного танка «Объект 167Т» в музее бронетехники УВЗ. Участники создания танка: 2-й слева — Н.И. Троицкий (НИИД, г. Москва), 4-й слева — Э.Б. Вавилонский (УКБТМ), 6-й слева — Г.А. Хейфиц (УКБТМ), 8-й слева — Л.С. Долгов (УКБТМ)

В 1963 году в составе экипажа участвовал в первом выезде «Объекта 167Т» на полигон в заводской пробег перед восторженными взорами многих работников КБ и опытного цеха.

Видел, с каким воодушевлением работали над созданием опытных объектов Валерий Николаевич и Иосиф Абрамович, постигая новое для них дело, преодолевая трудности в проектировании систем ГТД при отсутствии необходимых исходных данных, методик расчета и даже помощи НИИ. Гордился тем, что Венедиктов и Набутовский интенсивно «выжимали» из меня знания теории лопаточных машин, тепловых расчетов газотурбинного двигателя, ставили передо мной жесткие сроки для подготовки ответов на многочисленные возникавшие вопросы.

Удивляло и радовало, что мои крупные руководители, не стеснялись учиться обретению знаний в новой для них области техники. Эти качества характера я наблюдал впоследствии у Валерия Николаевича на протяжении всей его работы в КБ.

У Валерия Николаевича и Иосифа Абрамовича я получил важный урок — уметь предвидеть результаты своих работ, объективно и ответственно оценивать их, не боясь остановить развитие работ из-за отсутствия перспективы, даже если эту работу поддерживает руководство страны, и рукоплещут зрители.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Что для танка лучше – газовая турбина или дизель » Военное обозрение

ОТЕЧЕСТВЕННОМУ ТАНКУ ДАЛИ «ЧЕРНУЮ МЕТКУ»


С большим интересом прочли статью Михаила Растопшина «Бронеиллюзион» (газета «Завтра», №38 (722) сентябрь 2007 г.). Много фактов, цифр, а итог – все плохо и очень плохо. Конечно, хотелось бы рассказать «налогоплательщикам» (так называет автор всех нас) не в «общих формулировках» обо всех новинках танкового вооружения, защиты и подвижности, но, видимо, это не делается на страницах газеты. Также, впрочем, не обсуждаются и «результаты НИОКР по разработке унифицированных бортовых информационно-управляющих систем» по которым печалится автор, т.к. они «до настоящего времени отсутствуют». Разоблачения по Растопшину пестрят сильными выражениями: «деградация», «предательская ошибка», «избавление от иллюзионистов» и т.д. На вопрос «Что делать?» автор сформулировал ответ: «Сегодня танкостроение требует… избавления от иллюзионистов, которые маскируют с помощью модернизации продолжающуюся деградацию отечественной бронетехники».

Но, полагаем, в статье нет главного: требуя «форсированного развития и избавления от иллюзионистов» кандидат технических наук М. Растопшин мог бы и предложить что-то.

Мы не будем вступать с ним здесь в техническую полемику, хотя есть что сказать. Мы поделимся впечатлениями о празднике с дня танкистов и некоторыми проблемами танкостроения.

ВПЕЧАТЛЕНИЯ ПОСЛЕ ДНЯ ТАНКИСТА

Известно, что танку давно приклеили ярлык – «рожденный ползать летать не может». Это не правда – может и не только летать, но и танцевать.
Россия, как и США, – единственные страны, обладающие уникальной технологией серийного производства газотурбинного двигателя для танков. Танки Т-80 успешно эксплуатируются в ряде военных округов, но, особенно, в Ленинградском военном округе. Объяснение этому простое – танк создан и производился на Кировском заводе Санкт-Петербурга. Здесь, в свое время, в период освоения машин, дневали и ночевали конструктора прославленного коллектива конструкторского бюро завода во главе с Генеральным конструктором Николаем Поповым.

В одной из частей Ленинградского военного округа стало доброй традицией демонстрировать свое воинское мастерство.

Танки Т-80БВ танцуют «Цыганочку»

На празднике не только бомонд танкостроителей Санкт-Петербурга. Много молодежи, будущих воинов. Здесь командование ЛенВО, шефы, ветераны. Здесь интересно и поучительно – это настоящий танковый салон.

Апогеем праздника стал показ техники. Воины-танкисты показывают, чего они добились. Результаты впечатляющие – одни названия фигур высшего пилотажа чего стоят: выстрел «в полете», «танковый вальс», «цыганочка». Грандиозное зрелище, когда 46-тонные монстры легко и грациозно под музыку старинного вальса или зажигательной цыганочки выписывают под аплодисменты зрителей пируэты. Грациозно останавливаясь и покачивая стволами пушек в такты вальса, они стремительно набирают скорость и закладывают крутые виражи.

Невольно сравниваешь эти па с мастерством летчиков на показах в авиационных салонах, вспоминаются недавние кадры телевидения с МАКСа-2007. Но то в воздухе, в трехмерном пространстве, а это на плоскости – на земле. И все же много общего – в необычности движения тяжелых боевых машин и легкости движений. Есть и еще одно родство с авиацией – оно, в газотурбинном двигателе. На Т-80 установлен 1250-сильный ГТД. Благодаря ему танк имеет самую высокую удельную мощность среди отечественных и зарубежных машин. Это дает возможность иметь прекрасную динамику, а технические характеристики двигателя, обеспечивают высокую плавность хода и такой, недостижимый для дизеля параметр, как незаглохаемость. Да и другие системы на высочайшем мировом уровне – ведь наука танкостроения также в Санкт-Петербурге: это ученые «ВНИИТрансмаш» – разработчики первого в мире лунохода. Определяет успех и высочайшее мастерство экипажей, особенно механиков водителей: старших прапорщиков – Сидоренко Р. и Гущина А.

Выстрел в прыжке


Алексей Гущин на вопрос: «Кто бы выиграл соревнования – танк «Абрамс» или Т-80?», — сказал: «Я знаю, что «Абрамс» уже повоевал и двигатель у него помощнее, но встречаться с ним надо не в бою, а на таких показах и соревнованиях. Думаю, что мы выиграем, уж очень тяжелый американец». Аплодисменты зрителей, подарки шефов стали наградой мастерству воинов-танкистов.

Хочется верить, что танковый салон может стать традицией Санкт-Петербургских танкостроителей, хорошие примеры заразительны. Так, в самом деле, что же делать? Первое – осваивать технику, совершенствовать воинское мастерство «до блеска».

От редакции «Отваги»: Кстати, на недавно проходившем в Алабино «танковом биатлоне» танкисты 4-й гвардейской Кантемировской дивизии на своих газотурбинных красавцах Т-80У стали настоящими героями мероприятия, продемонстрировав умение виртуозно водить свои «восьмидесятки». И все это называлось кратко – «танковый балет».

МОДЕРНИЗАЦИОННЫЙ РЫВОК

Второе – что делать? Это путь по которому идет весь бронетанковый мир. Сделаем попытку проанализировать один аспект известной танковой триады – проблемы подвижности.

Танк, как система вооружения, непрерывно развивается, приобретая новые качества и свойства, его боевые возможности неуклонно повышаются. За все годы развития отечественного танкостроения калибр пушки возрос почти в 3,5 раза, масса танка в 6,5 раз, а мощность двигателя в 37 раз. Об этом убедительно свидетельствуют и показатели роста мощности двигателей танков других стран.

Танк рассматривается, прежде всего, как наступательное средство, поэтому принципы его применения жестко связаны с проблемами обеспечения движения и увеличения подвижности. При этом подвижность связывают с возможностью уклониться от поражения за счёт улучшения разгонных и тормозных характеристик.

Газотурбинная силовая установка (ГТСУ) стала одним из основных факторов, обеспечивающих боевое и эксплуатационно-техническое превосходство танков (Т-80, Т-80У) над лучшими отечественными и зарубежными танками. Помимо многолетней войсковой эксплуатации в России, ГДР, Польше это подтверждено сравнительными испытаниями в Швеции и Индии (1993–1994 гг.), выставках вооружения и военной техники в ОАЭ (1993–1995 гг.), и в Греции (1998 г.).


В то же время неадекватная оценка опыта эксплуатации прежде всего акцентируется на одной из его характеристик – расходе топлива. Возможно, не всем известно, что в последних модификациях этой машины, осуществлен целый комплекс научно-технических решений, снизивших эксплуатационный расход топлива более чем в 1,3 раза. Расчёты показывают, что при доведении температуры газов на входе в турбину до 1316–1370°С (что возможно при применении керамических материалов) реально получить расход топлива до 86 г/квт.ч (117 г/л.с.ч.), а тепловой КПД – 53%. Это меняет представление об экономичности газовой турбины.

Достигнутые показатели являются далеко не пределом для ГТД. Имеются наработки решений (и теоретических, и практических), которые позволяют достичь значений эксплуатационных расходов топлива на уровне танков с дизельными двигателями равной мощности.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

Нет сомнения, что конкуренция между дизелем и ГТД продолжится. Несмотря на работы по дальнейшему совершенствованию дизеля, ему присущ ряд особенностей конструкции, которые затрудняют существенно улучшить достигнутый уровень:

• Это, прежде всего, необходимость преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Это, как следствие, большое трение скольжения на значительных поверхностях поршень-гильза. Это нестационарный процесс горения топлива в цилиндре во время рабочего хода. Заметим, при этом, что для 4-тактного двигателя только один из четырех тактов является по сути «рабочим», а остальные – вспомогательными.

При основном своём положительном качестве (удельному расходу топлива) танковый дизель недолго останется в танкостроении бесконкурентным, что связано не только с перечисленными недостатками. Дизели мощностью свыше 1000 л.с., в ограниченных объемах МТО, вызывают массу проблем для обеспечения его работы без перегрева.

• На систему жидкостного охлаждения четырехтактного дизеля расходуется от 15 до 20% его мощности. Кроме того, в дизеле необходимо 2–3% мощности затратить на охлаждение масла.


Известно, что теплоотдача двухтактного двигателя (6ТД2) мощностью 1200 л.с. составляет 420 тыс. ккал/час, а ГТД (изд. «29») мощностью 1250 л.с. – 48 тыс. ккал/час (почти в 9 раз меньше). Это ведет к увеличенным размерам системы охлаждения.

Для ГТД характерен показатель, выгодно отличающий его от дизеля – мощность, «снимаемая» с единицы объема двигателя. Этот параметр у ГТД в 1,6 раза лучше. В этой связи объемы моторно-трансмиссионного отделения у танка с ГТД меньше.


Значительное превосходство по габаритной мощности танка Т-80 над американским танком «Абрамс» объясняется его увеличенными габаритами силовой установки, из-за большого объема воздухоочистителя.

Показатель габаритной мощности свидетельствует не только об оптимальной компоновке МТО, но говорит о совершенстве систем и узлов силовой установки. Габаритная мощность МТО танка Т-80Упревосходит габаритную мощность танка «Леопард-2» в 2,2 раза.

Увеличенные объемы МТО зарубежных танков вынуждают удлинять базу танка, увеличивать силуэт, добавляя несколько тонн совокупного «лишнего» веса, наращивать тем самым с одной стороны затраты мощности двигателя на добавленную массу машины, а с другой стороны ухудшая показатели подвижности. В этой связи сравним основные габаритные показатели танков с ГТД России и США по площади лобовой (Sл) и боковой (Sб) проекции: Т-80 – 7,1 и 12,2 кв.м, и М1А1 – 7,68 и 15,5 кв.м соответственно.

Для осуществления рабочего процесса необходимо определенное количество воздуха. Так как в газотурбинном двигателе часть воздуха расходуется на охлаждение камеры сгорания, а коэффициент избытка воздуха в рабочем процессе также увеличен, то потребности воздуха у ГТД больше, чем для дизеля. И, несмотря на то, что для процесса горения воздуха в дизеле потребляется меньше, его общее количество (с учётом охлаждения двигателя и трансмиссии) существенно увеличено. Сравним по этому параметру двигатели танков М1 «Абрамс» и «Леопард-2».


Каков же вывод? За увеличенной (практически вдвое) потребностью в воздухе, а также увеличенной в несколько раз суммарной теплоотдачей следуют важные следствия: необходимость в увеличении (почти втрое) площадей радиаторов (теплообменников), в увеличении площадей всасывающих жалюзи, (т.е. увеличении ослабленных зон).

ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА

По данным иностранных источников стоимость изготовления газотурбинного двигателя (одинаковой мощности с дизелем) примерно в три раза больше. Несколько большей разницей оценивались эти показатели в отечественном двигателестроении, (однако сравнения были недостаточно корректны, так как танковых дизелей одинаковой с ГТД мощностью у нас не производилось). Не следует забывать, что стоимостные показатели следует рассматривать с учётом эксплуатационных затрат на техническое обслуживание, ремонт и срок службы сравниваемых двигателей и их систем.

Приведем результаты стоимостного анализа учебной и боевой эксплуатации, базирующегося на данных, соответствующих полному сроку эксплуатации боевых машин с ГТД и дизельным двигателем (одинаковой мощности), проведенных MJCV (США).


Эксплуатация в войсках показывает, что ресурс танкового ГТД почти в 2-3 раза выше, чем у дизельных двигателей, вследствие уравновешенности и меньшего количества деталей.

Аналогичны оценки ресурса ГТД по данным иностранных источников: по оценке MJCV (США) срок службы ГТД GT-601 в боевых условиях равен 3000 ч, в мирное время до 10000 ч.
Очень важны и такие эксплуатационные показатели:
• время подготовки танка к работе, особенно пуск ГТД при низких температурах окружающего воздуха, в несколько раз меньше, чем дизельного двигателя;
• проведенные за рубежом исследования установили, что уровень шумности у ГТД вдвое ниже дизеля.
Если учесть, что трудоёмкость технического обслуживания системы воздухоочистки и охлаждения в танке Т-80 (и его модификациях) практически отсутствует, то преимущества ГТД очевидны.

ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА

Приведем данные по уровню токсичности отработавших газов для транспортных ГТД и дизельных двигателей, полученные при эксплуатации в штате Калифорния (США).


Газотурбинному двигателю танка Т-80 нет альтернативы при работе в зоне с радиоактивной зараженностью. Радиоактивные частицы, выбрасываемые вместе с выхлопными газами, не контактируют (как это происходит в дизеле), с маслом и, следовательно, не попадают в масляную систему, где может возникнуть радиационный источник.

Существенно и то, что одноступенчатый воздухоочиститель танка Т-80, являясь инерционным аппаратом, не задерживает в себе радиоактивные частицы, в отличие от двухступенчатых, барьерных (в большинстве дизелей и в двигателе AGT-1500) и выбрасывает их с отсепарированой пылью наружу.
Эти выводы полностью подтвердились при эксплуатации машины с ГТД в районе аварии Чернобыльской АЭС в 1986 г.

ВМЕСТО ПОСЛЕСЛОВИЯ

Танк с газотурбинным двигателем, опередив свое время, ворвался в XXI век с огромным, неисчерпаемым потенциалом. С точки зрения политики активной обороны, провозглашенной специалистами, потенциальных источников будущей войны, климатических и географических особенностей отечественных регионов, ГТД является сегодня идеальной энергетической установкой для танков настоящего и будущего. Подчеркнем, что начиная с 1972 г. (по 1986 г. включительно) регулярно проводились контрольно-войсковые испытания (КВИ) всех типов имеющихся танков. В сложнейших условиях ускоренной войсковой эксплуатации, усложняя с каждым годом требования, расширяя географию танки проходили тысячи километров по бездорожью, решая усложненные стрельбовые задачи и выявляя слабые (или как говорили раньше «узкие») места в конструкции и технологии.

По итогам КВИ каждое КБ разрабатывало комплекс всевозможных мероприятий направленных и на устранение выявленных дефектов и совершенствование конструкции. Иными словами была организована широкомасштабная системная работа, своеобразные соревнования на конкурсной основе. К заслугам ГБТУ надо отнести, что наиболее передовые конструктивные идеи «переходили» от одной марки машины к другой.

КВИ стали мощным стимулом совершенствования и повышения качества всех типов танков. Каждые КВИ, как соревнование лучших, предполагало интригу, выявляло новые неожиданные «сюрпризы», которые сообща устранялись и были под контролем специалистов ГАБТУ.

Никто не хотел «ударить лицом в грязь», каждый рождал технические шедевры. Конкуренция создавала атмосферу постоянного совершенствования, а зарубежные танкостроители вынуждены были постоянно нас «догонять».

Сегодня зарубежные танкостроители наряду с разработкой танков следующего поколения активно занимаются модернизацией существующих образцов. По этому же пути идем и мы, благо возможности для модернизации наших машин огромны.

Не следует постоянно оглядываться на США, американцы хорошо понимают, что им не нужна боевая машина массой 60-70 тонн. И не случайно совершенствуется новый ГТД LV-100 – идет интенсивный поиск снижения веса машины.

При всей схожести двух марок (Т-90 и Т-80У) у них есть свои преимущества и, конечно, свои недостатки, и победит тот, чья машина по боевой эффективности будет более конкурентоспособной.

Более того, идет совершенствование и организационных структур. По примеру авиационных и военно-морских организаций на базе «Уралвагонзавода» создан научно-производственный холдинг, что не только объединит усилия разработчиков БТВ.

Несмотря на трудности, в первую очередь финансовые, у танкостроителей России, идет постоянная работа, как по танку будущего, так и по модернизации существующего парка. Потенциал отечественного танкостроения неисчерпаем, а стереотип о системном кризисе отечественного танкостроения является несостоятельным.

topwar.ru

Газотурбинный танк Т-80У: тест-драйв «Популярной механики»

Редко какой танк или другой вид российского оружия вызывает столько споров и противоречивых мнений, как Т-80. Обсуждение этой боевой машины, ведущей свою родословную из 1960-х, стало вдруг актуальным в связи с озвученными планами модернизации стоящих на вооружении Российской армии танков Т-80БВ. «ПМ» провела тест-драйв Т-80У и обсудила с экспертом технические особенности этого семейства танков.

Т-80 — первый в мире серийно производимый танк с газотурбинным двигателем (ГТД). Работы по оснащению танков силовыми установками этого типа начались еще в конце 1950-х годов. Тогда на опытные образцы боевых машин ставились вертолетные двигатели. Быстро выяснилось, что они неспособны нормально работать в наземных условиях — вибрация и облака пыли быстро выводили ГТД из строя. Пришлось разрабатывать двигатель с самого нуля. Но откуда вообще возникла идея устанавливать газотурбинный двигатель на танк? «Во-первых, таким образом хотели решить проблему повышения боеготовности машины в условиях нашего сурового климата, — говорит Сергей Суворов, военный эксперт, кандидат военных наук, в прошлом — офицер-танкист. — Для того чтобы танк с дизельным двигателем мог начать движение при температурах от 0 до -20°С, необходимо для начала разогреть двигатель с помощью специального устройства — подогревателя — в течение 20−30 минут, затем запустить силовой агрегат и еще прогревать его около 10 минут на холостом ходу, пока температура охлаждающей жидкости в системе охлаждения не поднимется примерно до 40 °C. Таким образом, зимой требуется в общей сложности 30−40 минут для выхода танка по тревоге из парка, что в боевых условиях немало. Газотурбинный танк может трогаться с места уже через 45 секунд после нажатия на кнопку пуска двигателя независимо от температуры окружающего воздуха.


Второе преимущество ГТД — так называемый коэффициент приспособляемости двигателя. Чем выше его значение, тем проще может быть конструкция коробки передач. Коробка передач Т-80 схожа с той, что установлена на Т-64, но в ней убран один планетарный ряд — в результате вместо семи передач их всего четыре. А упрощение всегда означает повышение надежности и удешевление конструкции, снижение утомляемости механика-водителя. Впрочем, сам по себе газотурбинный двигатель заметно дороже дизельного».

Не задохнуться в пыли

Еще одним толчком для советских конструкторов стала информация о том, что темой газотурбинных танков стали интересоваться в США. В условиях холодной войны и гонки вооружений советское руководство не могло пропустить такую информацию мимо ушей. Нашей оборонке пришлось срочно приступить к работе, и в результате Т-80 появился на свет раньше своего газотурбинного собрата-конкурента — танка M1A1 Abrams — на несколько лет.

Одной из главных задач, которую предстояло решить конструкторам, была защита газотурбинного двигателя от пыли. Та система очистки воздуха, которую в результате удалось сделать, уникальна, и аналогов в мире ей нет. Газотурбинный Abrams тоже имеет систему очистки, однако в ходе американской операции в Ираке «Буря в пустыне» выяснилось, что в условиях песчаной бури американский танк мог двигаться или стоять на месте с работающим двигателем не более 15 минут. Затем приходилось останавливаться и вытряхивать песок из бумажных фильтров. В Т-80 с пылью боролись прямоточные циклоны — вихревые газоочистители. Кроме того, пневмовибратор стряхивал песок с наиболее подверженного загрязнению соплового аппарата. После остановки двигателя пыль также стряхивалась с лопаток турбины, и на них не происходило запекания песка в виде стекловидной массы.

Комфорт и чистота

«Когда Т-80 движется на тебя, на расстоянии до 30 м машины совсем не слышно, — рассказывает Сергей Суворов. — Первое, что доносится до слуха, — это лязг зубьев ведущих колес. Танк не дымит, выпуская практически чистый горячий воздух. Я служил на Т-80 и думаю, что в плане комфорта среди отечественных танков ему не было равных до появления Т-90АМ. Сказки о комфорте в танках западного производства так и остались сказками. Уровень эргономики во всех «абрамсах», «леопардах», «меркавах» и прочих «челленджерах» примерно на уровне Т-55 или Т-62. В «восьмидесятках» при -35°С механик-водитель раздевался да нательного белья, я сидел в башне на командирском месте в хромовых сапогах. Никаких рукавиц — тонкие кожаные перчатки. На других машинах в холод без нескольких слоев одежды, меховых варежек, шерстяной маски на лицо и валенок в башне не поездишь».

Т-80У — наиболее совершенная на сегодня машина из всего семейства Т-80. В этой модификации, появившейся в 1985 году, был применен новый комплекс вооружения. Несколько лет спустя тот же комплекс поставили на танк Т-72Б, после этого и ряда доработок танк получил наименование Т-90. Он располагает более мощным двигателем ГТД-1250 (1250 л.с. против 1100 л.с. у предшествующих модификаций).

В прошлом году появились сообщения о планах модернизации имеющегося в стране парка танков Т-80БВ, включающего несколько тысяч машин, и хотя официально параметры программы не объявлены, можно предположить, что итогом станет боевая машина, не уступающая по боевым свойствам Т-80У (а по некоторым показателям превосходящая его). Вероятно, будет произведена замена двигателя на ГТД-1250, танк оборудуют системой управления огнем 1А45 «Иртыш» с лазерным прицелом-дальномером, цифровым баллистическим вычислителем, комбинированным ночным прицелом и комплексом управляемого ракетного вооружения, способного стрелять ракетами типа «Инвар-М». Также машина получит современную динамическую защиту.

На пути к гибриду

Одна из главных претензий, предъявляемых танку Т-80, — прожорливость его газотурбинного двигателя. С этим трудно поспорить — ГТД действительно потребляет больше топлива, чем дизель. «Основной вид горючего для этого танка — дизельное топливо, — говорит Сергей Суворов, — но Т-80 может ездить и на керосине, и на смесях бензина. Как-то во время службы на Урале я столкнулся с ситуацией, когда мои танки ездили практически на воде. Баки нам заправили какой-то белой, похожей на молоко жидкостью, в которой воды было, наверно, не меньше 50%. Я тогда задавал себе вопрос — сколько бы на этой адской смеси проехал Abrams? А Т-80 ездили как ни в чем не бывало. При этом температура воздуха в тот день была ниже -10°С. Но проверку батальон сдал. Правда, потом от влаги начались проблемы в работе топливной системы двигателя».

Как считает Сергей Суворов, относительно низкая экономичность Т-80 связана не только и не столько с применением ГТД, сколько с конструкцией именно танковых газотурбинных двигателей. В отличие от дизеля, мотор Т-80 имеет более низкую приемистость. Чтобы набрать максимальные обороты, а следовательно, и мощность, дизелю надо полсекунды, а ГТД-1000/1250 — секунды три-четыре. Если на пути танка яма, механик-водитель должен бросить педаль газа, то есть сократить подачу топлива. Двигатель резко сбрасывает обороты, и танк фактически останавливается. Потом механик снова нажимает педаль подачи топлива, но требуется еще несколько секунд, пока турбина раскрутится снова. Чтобы не стоять в ямах, танкистов обучали раскручивать турбину до максимальных оборотов, а затем в яме замедляться с помощью системы торможения. Танк при этом не глохнет — так как нет жесткой связи между турбиной двигателя и трансмиссией, между ними связь только газодинамическая, однако топливо продолжает литься рекой. «В танковом газотурбинном двигателе была изначально применена не совсем правильная идеология подачи топлива, — объясняет Сергей Суворов. — Например, в ряде авиационных газотурбинных двигателей после запуска автоматически поддерживается заданное значение постоянных оборотов, а регулирование мощности на валу осуществляется за счет изменения подачи топлива, без изменения частоты вращения турбины. Если бы в танковом двигателе существовала такая же система, тогда и расход топлива был бы почти таким же, как на дизеле». Впрочем, конструкторская мысль не стоит на месте. Уже разработан перспективный газотурбинный танковый двигатель ГТД-1500, который по экономичности не уступает дизелям.

Пока страшно не станет


Я стою на танковом полигоне в подмосковной Кубинке перед своей мечтой — танком Т-80У. Для неспециалиста он совсем неотличим от других массовых советских танков типа Т-72, но с ними его роднит только тип боеприпасов.

Т-80 устроен совсем иначе, чем обычные дизельные танки, но управляется гораздо проще, инструктирует меня командир танка сержант Степанов. В нем всего две педали, и он никогда не глохнет. Правая педаль газа отвечает за подачу топлива, а левая — за работу регулируемого соплового аппарата, РСА. Правой педалью газа ты раскручиваешь основную турбину, а левой меняешь положение лопаток силовой турбины. Сержант Степанов рекомендует мне держать правую педаль на максимуме, а работать только левой. Отпустил — несешься вперед, нужно подтормозить — слегка нажал, лопатки поменяли угол, скорость замедлилась. Нажал сильнее — они приняли отрицательный угол, и Т-80 тормозит турбиной. Нажал еще сильнее — и только тогда в дело вступают гидравлические тормоза. «Выжал РСА, включил передачу и движешься, — я внимаю каждому слову Степанова, — мощный двигатель Т-80 никогда не заглохнет, если не кончится горючее. Не связанную валом с компрессором силовую турбину раскручивает поток горячего газа из газогенератора. Даже если турбина застопорится, ничто не помешает газогенератору продолжать работу. Если на подъеме мощности не хватает, танк просто останавливается, но турбина не глохнет. Переключаешься на пониженную и вперед. А на Т-72 идет нагрузка на дизель. Так как у него прямое сцепление с двигателем, при подъеме в гору надо нажать сцепление, включить передачу, и в этот момент можно скатиться назад».

46-тонная машина стоит как вкопанная, и не верится, что эту массу железа что-то может сдвинуть с места. Выполняю все рекомендации Степанова, и Т-80 резво начинает движение по полигону. Левый рычаг на себя, газ не сбрасываем, и танк легко, почти на месте делает полицейский разворот! И это 46-тонная машина! Летим к небольшой полигонной горке. Переключаемся на передачу ниже, и танк без надрыва взлетает на самый верх, турбина монотонно свистит за спиной. Уже через десять минут езды я чувствую себя заправским механиком-водителем и жалею, что в армии попал не в танковые войска.

«Я управлял и Т-72, и Т-90, но для меня самый лучший танк — Т-80, — говорит сержант Степанов. — Т-80 ускоряется очень быстро, быстро набирает скорость и движется намного быстрее, чем Т-72. Если Т-72 пойдет по ровной дороге 70 км/ч, то Т-80 можно разогнать, пока страшно не станет». И это тот случай, когда я готов подписаться под каждым словом.

www.globalwarnews.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
