Центральный музей Военно-воздушных сил | Самолет А-20 G «Бостон» |

A-20G «Бостон»- средний бомбардировщик, тяжелый штурмовик, торпедоносец, ночной истребитель.

Разработчик: «Дуглас». Главный конструктор — Джон Нортроп, Эдвард Хейнеманн.

Первый полет совершил 17 августа 1939 года.

Серийный выпуск – с октября 1939 по сентябрь 1944 года.

В 1943 году через Аляску и Иран начала прибывать новая модификация A-20G (у нас обычно обозначавшаяся А-20Ж, отсюда одно из его прозвищ «Жучок»). Если в 1943 году в Советский Союз поступило 1360 самолетов А-20 разных модификаций, в 1944 году — 743, в 1945 году через советскую военную приемку прошел всего один «Бостон».

Период эксплуатации: ноябрь 1939 года (Франция) по 1953 год (СССР).

Количество выпущенных самолетов – 7478 штук.

Цельнометаллический высокоплан. Самолёт имел трех стоечное шасси с носовым колесом, что было необычно для того времени и имел взаимозаменяемые носовые секции фюзеляжа для вариантов штурмовика или бомбардировщика. Два двигателя «Райт R-2600-23», стоявшие на A-20G, развивали мощность 1600 л. с. каждый. Экипаж 2-3 человека. Летчик, штурман и задний стрелок в зависимости от выполняемых задач. Максимальная скорость — 520 км/ч. Крейсерская скорость – 390 км/ч. Практический потолок – 7200 м.

Самолёт получил мощное пулемётно-пушечное вооружение, установленное в носу — четыре 20-мм пушки М-1 (боекомплект 60 выстрелов на ствол) и два 12.7-мм пулемёта «Браунинг M2» (500 выстрелов на ствол) на первых 250 машинах, заменённые на батарею из шести пулемётов на последующих, экипаж был сокращён до двух человек (пилот и задний стрелок). В качестве оборонительного вооружения самолёт получил закрытую турель фирмы «Мартин» с двумя 12.7-мм пулемётами «Браунинг M2» (боекомплект 400 выстрелов на ствол). В месте установки турели фюзеляж был расширен на 15 см. Ещё один пулемёт «Браунинг M2» устанавливался в полу кабины стрелка. Такое вооружение из девяти пулемётов «Браунинг M2» стало стандартом для всех последующих A-20.

Бомбовая нагрузка – 1200 кг.

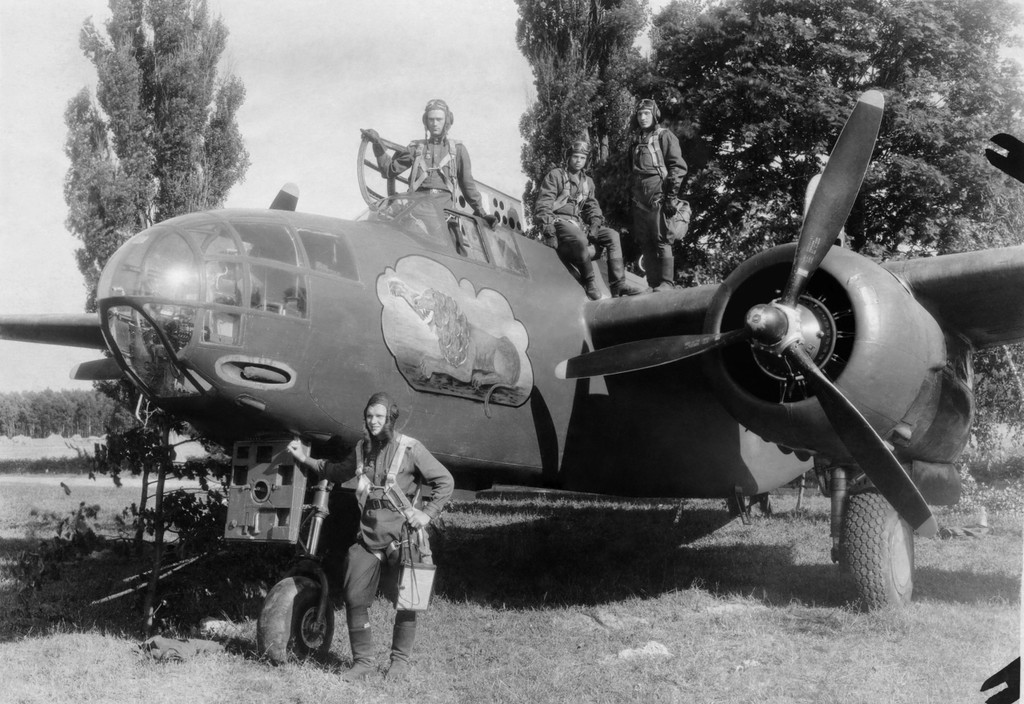

Советский экипаж самолета А-20 G «Бостон»

Применялся на южных участках Советско-Германского фронта, Сталинградская битва, в крупных операциях: Белорусской, Ясско-Кишиневской, Восточно-Прусской. Воевали в небе Польши, Румынии, Чехословакии и Германии. «Бостоны» заслужили отличную репутацию у наших летчиков, особенно по скорости, высоте и маневренности. Ему легко давались глубокие виражи. Он свободно летал на одном моторе. «Бостон» был прост и легок в управлении, что важно для молодых летчиков.

Самолеты А-20 над Берлином. Май 1945 года.

Известные летчики, воевавшие на этом самолете – В.С. Ефремов, Д.М. Чудненко, И.Ф. Орленко, Г.А. Осипов.

Ефремов Василий Сергеевич командир 3-й эскадрильи. Совершил 340 боевых вылетов. Экипаж самолета уничтожил 32 самолёта противника на аэродромах и 4 в 19 воздушных боях. Награды: Дважды Герой Советского Союза (1 мая 1943 и 24 августа 1943 года), два ордена Ленина, орден Красного Знамени, два ордена Отечественной войны 1 степени, два ордена Красной Звезды, медали. Вышел в запас в звании полковника в 1960 году. Написал книгу «Эскадрильи летят за горизонт» (1984 год). Почетный гражданин Волгограда (7 мая 1980 года). В Волгограде установлен бронзовый бюст. Похоронен на Мамаевом кургане.

Чудненко Дмитрий Макарович в 1940 году окончил Харьковское военное авиационное училище штурманов, 22 июня 1941 года совершил первый боевой вылет в составе 33-го бомбардировочного авиаполка. В составе 19-го гвардейского бомбардировочного авиаполка 270-й авиационной дивизии 8-й воздушной армии участвовал в Сталинградской битве. Участник разгрома Квантунской армии. Всего за войну совершил 292 боевых вылета.

Осипов Георгий Алексеевич в годы Великой Отечественной войны прошел боевой путь от командира эскадрильи до инспектора по технике пилотирования 6-го смешанного авиационного корпуса. Совершил 124 боевых вылета, в основном в качестве ведущего эскадрильи и полка. Из его воспоминаний: «Оглядываюсь и вижу, как все девять самолетов второй эскадрильи летят в четком строю и горят. Так, горящие, они дошли до цели, сбросили бомбы по фашистским танкам — и только после этого боевой порядок нарушился, бомбардировщики стали отворачивать влево и вправо, а экипажи прыгать с парашютами…» «Очередь хлестнула по моему самолету. Разбита приборная доска. Брызги стекол от боковой форточки кабины осыпали лицо. Запахло спиртом. Жданов доложил, что огнем истребителя разворотило левый бок фюзеляжа, пробита гидросистема, затем выстрелил еще несколько очередей и сообщил, что патроны кончились…»

В музей ВВС А-20G доставили из Новосибирска самолетом Ан-22 в сентябре 1994 года.

Douglas A-20 Havoc, DB-7. Фото. Характеристики.



США

Тип: двухдвигательный легкий бомбардировщик

Экипаж: три человека

Один из самых широко использовавшихся во Второй мировой войне легких/средних бомбардировщиков — самолет А-20 «Хэвок» (Havoc — разрушение), построенный по требованиям ВВС США 1938 года к штурмовику. Вначале известный под названием модель 7А прототип самолета был вскоре после начала летных испытаний значительно переделан для использования в Европе. Первый заказ на 100 бомбардировщиков пришел из Франции, а не от ВВС США.

Самолет получил новое обозначение DB-7. Производство бомбардировщика началось в конце 1939 года и около 60 самолетов попало во Францию до начала «Блицкрига» — 10 мая 1940 года. Небольшое количество недопоставленных самолетов DB-7 было передано в Королевские ВВС, которые дали самолету имя «Бостон I» и использовали его в качестве учебно-тренировочного самолета и ночного истребителя. Летно-технические характеристики «двойника» компании «Дуглас» были так высоки, что самолет «Бостон» стал основой Королевских ВВС — по ленд-лизу было поставлено свыше 1000 самолетов. ВВС США ввели самолеты DB-7 (под обозначением А-20) в действие в мае 1939 года, и к моменту окончания производства в сентябре.

В Советском Союзе заинтересовались новой машиной еще до того, как был готов хотя бы один серийный самолет. В сентябре 1939 г. «Амторг» (американская корпорация с советским капиталом, выполнявшая функции торгового представительства в США) обратился к фирме с предложением продать нашей стране партию самолетов DB-7. Обосновывая целесообразность закупки американского бомбардировщика, начальник ВВС РККА командарм 2-го ранга А.Д. Локтионов 4 октября писал наркому обороны К.Е. Ворошилову: «.этот самолет похож на наш самолет СБ, но имеет более мощное стрелковое вооружение (шесть пулеметов) и большую скорость полета (480 — 507 км/час). Самолет ДВ-7 [так в оригинале] обладает особенно интересной для нас конструктивной особенностью — трехколесным шасси». Фирма «Дуглас» согласилась продать свои машины, но поставила условия — заказ партии не меньше десяти экземпляров и отсутствие вооружения и военного оборудования. В таком виде самолеты представляли интерес в основном для наших конструкторов и технологов. Военные же требовали добиваться продажи десяти

DB-7 с вооружением. 29 сентября 1939 г. советский представитель Лукашев сообщил из Нью-Йорка, что фирма согласилась их продать, а также предоставить лицензию и оказать техническую помощь в организации производства DB-7 в Советском Союзе.

Параллельно с «Райт» вели переговоры о лицензии на двигатель R-2600 и в октябре уже согласовали текст договора. Принятие американского бомбардировщика на вооружение ВВС РККА представлялось вполне реальным.

Переговоры шли вплоть до войны с Финляндией. Сразу после ее начала президент Рузвельт объявил «моральное эмбарго» на поставки в СССР. Компании США одна за другой стали разрывать уже заключенные договора с нашей страной. Перестали поставлять станки, инструмент, приборы. О помощи в освоении чисто военной продукции не стоило даже и заикаться. Прекратились и контакты с фирмой «Дуглас».

Американцы об этом не жалели — уже шла большая война, а с ней пришли и огромные заказы. А вот у нас о DB-7 не забыли и при первой же возможности вспомнили.

1944 года было построено не менее 7385 самолетов «Хэвок»/«Бостон». Этот тип самолета участвовал в боевых действиях по всему земному шару. Хорошее качество сборки завоевало особое внимание со стороны советских ВВС, которые использовали 3125 самолетов А-20. Несмотря на то что самолет строился в огромных количествах, лишь несколько А-20 дожили до 1990-х годов, и только один из них (в США) находится в летном состоянии.

Основные данные

Размеры:

  • Длина: 14,63 м
  • Размах крыла: 18,69 м
  • Высота: 5,36 м



Вес:

  • Пустого: 7250 кг
  • Максимальный взлетный: 12 338 кг



Летно-технические характеристики:

  • Максимальная скорость: 510 км/ч
  • Дальность полета: 1650 км с 2744 л. топлива и 907 кг бомб
  • Силовая установка: два двигателя R-2600-23 «Циклон» 14 компании «Райт»
  • Мощность: 3200 л. с. (2386 кВт)



Дата первого полета:

  • 26 октября 1938 года (самолет «Дуглас»7 В)



Сохранившиеся годными к полетам модификации:



Франция и DB-7

Бомбардировщики для Франции собирали и облетывали в Эль-Сегундо. Там же их сдавали французским представителям. Первый самолет приняли 31 октября 1939 г., уже после начала Второй мировой войны. Потом машины опять разбирали, запаковывали в ящики и морем отправляли в Касабланку в Марокко, которое тогда являлось французской колонией.

На германо-французской границе шла «странная война». Англия и Франция после нападения немцев на Польшу объявили войну Германии, но особой активности не проявляли. Авиация вела разведку, а на земле царило затишье. Французская армия укрылась за укреплениями «линии Мажино» и не пыталась помочь полякам, которые стремительно откатывались на восток. 28 сентября Польша капитулировала. А «странная война» продолжалась. Обе воюющие стороны копили силы.

Франция поспешно проводила модернизацию своих ВВС. Составной частью этого являлось освоение техники, закупленной в Америке. В Касабланке бомбардировщики опять собирали. Из-за нехватки квалифицированной рабочей силы темпы сборки значительно отставали от плановых. Ящики даже не успевали вывозить из порта.

Американскими самолетами, получившими во французских ВВС обозначение DB-7B3 (последние буква и цифра означали «трехместный бомбардировщик»), намеревались перевооружить пять эскадрилий. Переподготовка личного состава проходила на аэродромах в Марокко и Алжире, где всегда было тепло и сухо. К маю 1940 г. французы приняли в США около 130 самолетов, из них примерно 70 успели прибыть в Северную Африку. Этими бомбардировщиками удалось укомплектовать три эскадрильи — GB 1/19, GB 11/19 и GB 11/61, но не все экипажи освоили технику в достаточной мере. Еще две эскадрильи 32-й группы, GB 1/32 и GB 11/32, только приступили к переучиванию. Всего в этих частях насчитывалось 64 машины.

10  мая Германия неожиданно напала на нейтральные Бельгию и Нидерланды. Быстро сломив сопротивление небольших армий этих стран, соединения вермахта оказались в тылу «линии Мажино». Немецкая авиация бомбовыми ударами прокладывала путь механизированным колоннам, рвущимся вглубь Франции. Тут было уже не до завершения программы переучивания летчиков. Всем трем в какой-то степени готовым эскадрильям приказали срочно вернуться во Францию.

Первыми на фронт прибыли эскадрильи GB 1/19 и GB II/19, насчитывавшие вместе

23  боеспособных самолета. Днем 31 мая дюжина DB-7B3 совершила первый боевой вылет против колонны немецких войск в районе между Сен-Квентином и Перонной. Их встретил интенсивный огонь зенитной артиллерии и истребители противника. Французы потеряли три (по другим данным — четыре) машины, но и сами заявили о сбитии огнем стрелков немецкого истребителя Мессершмитт Bf 109.

До 14 июня выполнили примерно 70 само- лето-вылетов маленькими группами (до десяти самолетов) и без прикрытия. Эта тактика обошлась довольно дорого — при ЭТОМ потеряли от пяти до восьми машин. Целями при бомбометании являлись колонны войск, обозы, мосты и скопления техники. Большинство потерянных бомбардировщиков стали жертвами немецких зенитчиков. Примерно половина из них погибла из-за пожаров — вспыхивали простреленные бензобаки. Французы потребовали установки на самолетах протестированных топливных баков. Американцы это сделали, но такие машины во Францию уже не попали.

Поражение французской армии уже было явным, немцы вступили в Париж. Британский экспедиционный корпус откатился к Дюнкерку и, бросая технику, поспешно грузился на суда. Наиболее боеспособные части ВВС получили приказ перелететь в североафриканские колонии. К 25 июня, когда подписали соглашение о перемирии, ни одного исправного DB-7B3 во Франции не осталось.

По условиям соглашения немцы оккупировали две трети территории страны, оставив правительству маршала Петэна, разместившемуся в курортном городке Виши, ограниченную власть над оставшейся частью Франции. Частично сохранились и французские вооруженные силы.

После капитуляции поставки из США прекратились. Но потери возместили за счет техники, уже прибывшей в Марокко, но еще не распределенной по частям. Всего насчитали 95 машин, имевшихся в наличии. В результате удалось полностью укомплектовать четыре эскадрильи. GB 1/32 базировалась в Касабланке (Марокко), GB II/32 — в Агадире (тоже Марокко), a GB 1/19 и GB II/61 — в Блиде (Алжир).

На самолеты нанесли специальные отличительные знаки, чтобы немцы не считали их вражескими. Первоначально это была белая окантовка опознавательных знаков на фюзеляже и белая полоса вдоль него, на которую как бы была наложена кокарда. Передний конец белой полосы иногда выглядел, как стрела. Затем к этому добавилась яркая желтая окраска хвостового оперения и, наконец, хвост и капоты моторов стали покрывать желтыми и красными продольными полосами.

Английский премьер У. Черчилль боялся, что французский флот присоединится к немецкому и станет серьезной угрозой. Поэтому он распорядился атаковать французские корабли у побережья Алжира.

24 сентября 1940 г. британские палубные самолеты нанесли удар по ним. В ответ французское правительство организовало серию ночных налетов на Гибралтар. В них приняла участие эскадрилья GB 1/32. Результаты оказались ничтожны: никаких серьезных повреждений базе французские летчики не нанесли, но и сами вернулись без больших потерь. Один DB-7 был сбит английским «Харрикейном».

Французские бомбардировщики находились в Северной Африке вплоть до момента высадки войск союзников в ноябре 1942 г.

Те самолеты, которые не успели отправить из США до момента поражения Франции, «по наследству» перешли к англичанам.



ИЗ БОМБАРДИРОВЩИКОВ — В ИСТРЕБИТЕЛИ

Вслед за Францией новым американским бомбардировщиком заинтересовалась Великобритания. Переговоры о закупках начались в январе 1940 г. Для англичан подготовили модификацию DB-7B, сходную с DB-73 последнего французского заказа. Она тоже имела новое остекление удлиненного носа и увеличенное вертикальное оперение. Внутри, однако, произошло немало изменений: переделали топливную систему и гидросистему, улучшили броне-защиту, запротектировали бензобаки, которые теперь вмещали почти вдвое больше топлива (его запас увеличился с 776 л до 1491 л). Все это более чем на две тонны увеличило взлетный вес, но возросшая мощь моторов не только компенсировала это, но и позволила поднять максимальную скорость и потолок. На этих машинах, естественно пулеметы, оборудование и приборы были английского образца, калибра 7,69 мм. В носовой части фюзеляжа монтировались пулеметы «Браунинг», которые питались разъемной лентой из патронных ящиков, а в кабине стрелка-радиста стоял один (позже стали ставить два) пулемет «Виккерс К» с диском сверху. Необходимость их периодической замены, конечно, снижала практическую скорострельность. Английские пулеметы были более громоздкими, боезапас по заданию — больше. Внутри фюзеляжа все это уже не умещалось и вторую пару пулеметов вынесли в характерные выступы по бортам. По требованию заказчиков изменили остекление штурманской кабины.

Удовлетворившись внесенными изменениями, члены британской закупочной комиссии в феврале 1940 г. подписали контракт на 150 машин. Документ предусматривал возможное увеличение заказа до 300 самолетов, что и сделали два месяца спустя, в апреле. Поскольку в Англии всем боевым самолетам дают имена, то дали его и DB-7B — «Бостон», что должно было указывать на американское происхождение.

Но раньше, чем начали отгружать DB-7B, в Великобританию стали прибывать бомбардировщики, ранее заказанные французами, но не успевшие достичь Франции до ее поражения. Некоторые суда в открытом море получили радиограммы с распоряжением идти на выгрузку в английские порты. Всего было переадресовано примерно 200 DB-7, 99 DB-7A (один разбился при облете на заводе, но взамен «Дуглас» позже отгрузила дополнительный DB-7B) и 480 DB-73. К ним добавились

16  DB-7, заказанных Бельгией. Они соответствовали раннему французскому варианту с моторами R-1830-SC3-G, но должны были комплектоваться пулеметами «FN-Браунинг» местного производства. Некоторые авторы пишут, что эти самолеты просто выделялись бельгийцам из первого французского заказа. Все эти разномастные машины решили именовать тоже «Бостон».

Именно бельгийские самолеты достигли Великобритании первыми в июле 1940 г. Их выгрузили в Ливерпуле и начали собирать на близлежащем аэродроме Спик. Это было не просто, поскольку вся приложенная документация была написана по-французски. Собрать все-таки собрали. Затем командование Королевских ВВС стало решать, чего с ними делать. Пришли к выводу, что как бомбардировщики они непригодны: мощность моторов мала, боевая живучесть из-за отсутствия протектирования баков и броне-защиты — недостаточна. Бельгийскому варианту присвоили обозначение «Бостон» I и решили использовать эти самолеты как учебно-тренировочные и вспомогательные.

Проблемы начались уже при облете первых собранных бомбардировщиков. Позднее английский летчик Г. Тейлор подробно описал, как долго он разбирался с надписями в кабине на французском языке и непривычными шкалами приборов в метрической системе. Но он позабыл обо всех мучениях, когда отпустил тормоза и порулил на взлет.

Машина отличалась прекрасной управляемостью, пилот прекрасно видел из кабины все вокруг. Оказалось, что необычное трехколесное шасси значительно упрощает взлет и посадку.

Но перед эксплуатацией бельгийские самолеты пришлось подвергнуть доработкам. Сменили приборы, чтобы считать в привычных милях, футах и галлонах. Переделали сектора газа. Дело в том, что в Бельгии был принят французский стандарт: для увеличения оборотов моторов ручку двигали назад, в то время как в Великобритании, США, да и у нас газ, прибавляли движением вперед. Поставили английские радиостанции и кислородные приборы. Насчет вооружения ясности нет. Кто-то пишет, что поставили английские пулеметы, кто-то утверждает, что эти машины летали вообще без вооружения.

На этих самолетах английские летчики привыкали к трехколесному шасси и отсутствию автоматического регулирования наддува; на новых машинах британского производства последнее считалось уже обязательным. Непривычны были и американские электро-инерционные стартеры. Приходилось ждать, пока раскрутится маховик, а уже потом запускать двигатель. В Англии моторы военных самолетов заводили электрическими стартерами прямого типа (от больших аэродромных батарей-тележек) или пороховыми стартерами Коффмана.

Прибывшие немного позже DB-7 французского заказа с моторами R-1830-S3C4-G, названные «Бостон» II, использовать как бомбардировщики тоже не захотели. Сочли, что бомбовая нагрузка и дальность полета маловаты, чтобы с баз в Южной Англии бомбить Германию. Однако этим самолетам нашли другое применение. Их решили переделать в тяжелые ночные истребители.

Имевшиеся тогда у англичан бортовые РЛС были довольно тяжелыми и громоздкими. Кроме того, они были непросты в эксплуатации, для работы с ними обязательно требовался второй член экипажа. Поэтому все одноместные истребители отметались и ставили это оборудование в основном на двухмоторные машины с экипажем из двух или более человек. Однако самолет должен был быть достаточно быстроходным и маневренным, чтобы перехватить вражеский бомбардировщик и вести с ним бой. «Бостон» этим условиям удовлетворял.

Для отличия от бомбардировщиков ночные истребители получили собственное обозначение — «Хэвок» (альтернативно предлагались «Мунфайтер» и «Рейнджер»). Первый его вариант именовался «Хэвок» I. Нос фюзеляжа с кабиной штурмана отрезали и заменяли неостекленным отсеком с восемью 7,69- мм пулеметами «Браунинг» и радиолокатором. Антенны РЛС AI Mk.IV (на некоторых

машинах смонтировали более совершенные AI Mk.V) стояли на кончике носа (стреловидная передающая), на бортах под кабиной и на крыльях (Т-образные приемные). Оборонительного вооружения такие «Хэвоки» не имели. Членов экипажа было двое — пилот и оператор РЛС. Бомб эти самолеты не несли.

Существовал и другой вариант «Хэвока» I, так называемый «интрадер». Это было официальным названием — «Хэвок» I (Интрадер). Сначала, правда, он именовался «Хэвок» IV_ Если назначение первой модификации было чисто оборонительным, то «ин- традеры» выполняли наступательные функции — по ночам терроризировали аэродромы немцев у Ла-Манша, атакуя вражеские самолеты и в небе, и на земле. В этом случае переделки базового самолета были минимальны. Остекление носа сохранялось, также, как и место штурмана и бомбовое вооружение (под максимальную нагрузку 1100 кг). Четыре пулемета «Браунинг» монтировались в носу и один (по некоторым источникам — два) «Виккерс К» в кабине стрелка-радиста. На выхлопные патрубки моторов надевали пламегасители. По своей тактике «интрадеры» были сходны с действовавшими у нас в Авиации дальнего действия ночными охотниками-блокировщиками. Задача ставилась та же: парализовать аэродромы противника.

Зимой 1940-41 годов мастерские в городке Бартонвуд приступили к переделке поступавших из США DB-7 в «Хэвоки» разных вариантов. Через несколько месяцев через маестерские прошла уже примерно сотня машин. Всего в «Хэвок» I первых двух типов (ночной истребитель и блокировщик) переделали 181 бомбардировщик, в том числе несколько «Бостонов» I. «Турбинлайтов» сделали гораздо меньше — 31 машину. Еше меньше появилось «Пандор» — всего два десятка.

Первые «Хэвоки» 1 в комплектации ночного истребителя (у них в скобках так и писали «найт файтер» — «ночной истребитель») получила 7 апреля 1941 г. 85-я эскадрилья. За ней эти машины получили также 25-я и 600-я эскадрильи. К этому времени массированные налеты немецкой авиации на города Англии уже прекратились. Про какие-то существенные успехи «Хэвоков» ничего не известно. Часть этих самолетов далее переделали в «Турбинлайты».

«Интрадеры» действовали более активно. С начала 1941 г. на них летала 23-я эскадрилья, а затем еще 605-я. Их основными целями являлись аэродромы по ту сторону Ла-Манша. Работали «охотники» в одиночку. Обычно такой самолет пристраивался к группе вражеских бомбардировщиков, возвращающихся с задания. Они вели его к своему аэродрому. После включения посадочных огней начиналось представление со стрельбой и взрывами. Бывало и так, что «интрадер» изображал отставший от группы самолет, выпускал над вражеским аэродромом наобум сигнальные ракеты и включал навигационные огни. Если уловка удавалась, ему указывали взлетную полосу и даже иногда подсвечивали ее прожектором. Далее — как и в предыдущей ситуации.

Самым эффективным был заход на бомбометание в момент посадки вражеских самолетов. При этом не только удавалось уничтожить сколько-то самолетов на земле, но и вызвать панику у зенитчиков, которые начинали палить по всем машинам, находящимся в воздухе, в том числе и своим. Бывали даже случаи, когда после нескольких таких рейдов подряд немцы открывали огонь по собственным самолетам, подозревая в них английских блокировщиков.

Первый отряд «Турбинлайтов», именовавшийся Частью подсветки воздушных целей, а затем 1422-м отрядом, сформировали в Хестоне в мае 1941 г. Он занимался выработкой тактики боевого применения «летающих прожекторов». «Турбинлайт» летал вместе с одним или двумя «Харрикейнами».

К декабрю того же года появились еще девять (по другим данным — десять) подобных отрядов. Фактически это были звенья — по три машины в каждом. Но реальность боевой практики разошлась с теоретическими выкладками. Истребители зачастую не могли найти в ночном небе сам «Турбинлайт», им не помогала даже помощь офицеров наведения с земли, ибо на «Харрикейне» не имелось никаких навигационных средств посерьезнее, чем обычный магнитный компас. А искать «Турбинлайт» приходилось постоянно, поскольку он принадлежал другой части и стартовал с другого аэродрома. Даже белые полосы вдоль задней кромки крыльев, ярко выделяющиеся на черном фоне, не помогали.

«Бостоны» над морем. Бомбардировщик-торпедоносец Douglus A-20 Boston в составе ВВС РККА

Данный материал выкладывается на сайт в продолжение темы, поднятой в статье «Реалии ленд-лиза. О применении англо-американской авиационной техники в СССР в годы второй Мировой войны«.

Американский бомбардировщик Дуглас А-20 (он же «Бостон», «Хэвок») является одной из самых известных машин среди поставлявшихся по ленд-лизу в годы Великой Отечественной войны. Эти самолеты успешно применялись советскими летчиками как бомбардировщики, разведчики и тяжелые истребители. Особенно велика была роль в морской авиации, в первую очередь,— в минно-торпедных полках.

Интересно, что будущий «Бостон» начал проектироваться в 1936 г. как чисто сухопутный штурмовик-бомбардировщик («модель 7А»). Его создатель Дж. Нортроп и не предполагал, что эту машину когда-либо будут использовать против кораблей. С 1939-го самолет пошел в серийное производство под маркой DB-7 в различных вариантах для ВВС армии США (как А-20), английской и французской военной авиации. Но все эти варианты также были чисто сухопутными.

Первыми обратили внимание на потенциальные возможности DB-7 в области ведения боевых операций на море голландские специалисты. В октябре 1941-го, уже после захвата немцами самих Нидерландов, правительство Голландской Ост-Индии (ныне Индонезии) заказало в США партию самолетов DB-7C. По выданному заказчиком заданию этот вариант должен был быть аналогичен строившемуся для Великобритании DB-7B, но получал возможность нести торпеду весом 907 кг. Она размещалась в нижней части бомбоотсека в полуутопленном положении при снятых створках люка. DB-7C имел и морской спасательный комплект с надувной лодкой. Самолеты начали поступать в Ост-Индию уже после начала боевых действий на Тихом океане. 20 DB-7C в контейнерах прибыли на о. Ява вскоре после вторжения туда японцев. Полностью собрать успели всего один самолет, который принял участие в боях за остров, а остальные, целые или поврежденные, достались захватчикам как трофеи. Проверить торпедную подвеску DB-7C в реальном деле так и не удалось.

Опыт, приобретенный на DB-7C, использовали на модификации А-20С. Этот вариант, известный также как «Бостон» III, получил торпедную подвеску по типу DB-7C, ставшую впоследствии стандартной для всех модификаций.

А-20 применялись американской армейской авиацией против боевых кораблей и особенно транспортных судов (в основном на Тихом океане), но действовали при этом только пулеметным огнем, бомбами и ракетами. Флот США использовал ограниченное количество А-20 лишь для вспомогательных целей — как буксировщики мишеней. Береговое командование английских ВВС «Бостонов» вообще не имело.

А-20С составили основную часть первых партий бомбардировщиков, переданных союзниками СССР. Вместе с ними прибыло и некоторое количество DB-7B и DB-7C. Приемку «Бостонов» в Ираке советская миссия начала в феврале 1942-го. Уже в конце весны эти самолеты появились на фронте. Осенью того же года они вместе с другой модификацией, А-20В, пошли и по трассе с Аляски на Красноярск. Советская морская авиация впервые попробовала эксплуатировать «Бостоны» в начале 1943 г.

С января на «Бостонах» III начал действовать 37-й гвардейский минно-торпедный полк на Черном море. Он осуществлял из Геленджика налеты на Крым. Однако в роли бомбардировщика на море «Бостон» III, равно как и А-20В, в исходном виде использовать было трудно. Мешали два уже упоминавшихся обстоятельства: сравнительно небольшой радиус действия (дальность была 1380 км — меньше, чем у нашего Пе-2) и невозможность подвески крупных бомб, необходимых для поражения боевых кораблей. Поэтому «Бостоны» сперва использовались на флоте в основном в качестве разведчиков. Например, на Балтике 1-й гвардейский минно-торпедный полк в феврале 1943-го получил шесть А-20В, опробовал их… и сдал разведывательному полку. На Черном море «Бостонами» укомплектовали 1-ю эскадрилью 30-го отдельного разведывательного полка (а с лета 1943-го и 2-ю).

При переоборудовании в разведчик в бомбоотсеке монтировался дополнительный бензобак. Фотоаппаратура (камеры типов АФА-1, АФА-Б, НАФА-13 и НАФА-19) ставилась в кабине стрелка-радиста и частично — в бомбоотсеке.

Первые «Бостоны», попавшие в авиацию ВМФ, позволили провести всестороннюю оценку возможностей этой весьма перспективной машины. На них же отработали основые переделки, повышавшие эффективность их боевого применения.

Наши летчики единодушно признали, что «Бостон» вполне отвечает требованиям современной войны. Бомбардировщик имел неплохую тяговооруженность, что обеспечивало высокую скорость, хорошую маневренность и вполне приличный потолок. Ему легко давались глубокие виражи с максимальным креном, он свободно летел на одном моторе. В советской инструкции по технике пилотирования «Бостона» указывалось: «Полет… с одним работающим мотором особой сложности не представляет». Учитывая слабую подготовку летчиков, ускоренно выпущенных из училищ в годы войны, очень важны были пилотажные качества самолета. Здесь «Бостон» был превосходен — прост и легок в управлении, послушен и устойчив на виражах. По сложности пилотирования его оценивали на уровне нашего СБ. Взлет-посадка на американском бомбардировщике с трехколесным шасси были куда проще, чем на отечественном Пе-2.

Немаловажным для суровых условий советско-германского фронта являлись и эксплуатационные возможности «Бостона». Моторы «Райт» работали надежно, хорошо запускались, хотя в Заполярье замечали, что они весьма чувствительны к переохлаждению. Там на «Бостонах» ставили устройства для регулирования обдува цилиндров — лобовые управляемые жалюзи, похожие на те, что монтировались на Ил-4. Иногда замерзали механизмы управления шагом винта, что вынуждало утеплять втулки винтов съемными колпаками. При весьма интенсивной эксплуатации в СССР моторы не вырабатывали предписанный ресурс меджду переборками. Приходилось срывать поставленные американцами пломбы (фирма гарантировала 500 часов) и менять поршневые кольца, поршни, цилиндры и подшипники. В карбюраторы «Стромберг» иногда из-за течи в соединениях фильтра попадал воздух — это приводило к остановке мотора в полете.

Американцы по сравнению с советскими конструкторами уделяли больше внимания комфорту экипажа. Кабина А-20 была просторна. И летчик, и штурман имели хороший обзор; они располагались в удобных креслах с бронезащитой. Наших пилотов поражало обилие приборов на сравнительно небольшой машине, в том числе гироскопических. Самолет имел полный набор современного навигационного и радиооборудования. У нас экипаж «Бостона» увеличили, добавив к стрелку-радисту отдельного нижнего стрелка.

В целом «Бостон» вполне соответствовал требованиям войны на советско-германском фронте. Основым недостатком этой машины было слабое оборонительное вооружение.

Вторым существенным недостатком у нас сочли небольшую бомбовую нагрузку (у всех ранних модификаций 780 — 940 кг), которая лимитировалась, однако не столько возможностями винтомоторной установки, сколько количеством бомбодержателей и размерами бомбоотсека. На А-20 не предусматривалась подвеска крупных бомб. Это вполне понятно: «пятисотки» никак не вписывались в концепцию самолета-штурмовика.

А-20С так же, как и «Бостоны» III, у нас сначала в воинских частях, а затем и в заводских масштабах переделывали, усиливая вооружение. Вместо шкворневой установки с двумя пулеметами калибра 7,62 или 7,69 мм монтировали отечественные башенные турели под крупнокалиберный пулемет УБТ, а иногда даже пушку ШВАК.

Такая переделка увеличивала вес самолета и лобовое сопротивление, за что приходилось расплачиваться потерей скорости (6 — 10 км/ч), а также уменьшением нормальной бомбовой нагрузки до 600 кг. Наиболее часто ставили турель УТК-1 с одним УБТ и прицелом К-8Т или ПМП с боезапасом 200 патронов. Снизу монтировали люковую установку от Пе-2 с прицелом ОП-2Л и запасом 220 патронов. Такой вариант выпускал московский авиазавод №81, специализировавшийся в годы войны на ремонте и доработке иностранных самолетов. Всего подобным образом переделали около 830 бомбардировщиков (включая А-20С ранних серий, о которых будет рассказано дальше). Иногда параллельно на машинах типов «Бостон» III и А-20С меняли и носовые пулеметы на советские УБК. Стоявшие на некоторых самолетах пулеметы в мотогондолах обычно снимались.

Американские бомбодержатели переделывали, чтобы подвешивать наши бомбы без переходников, а затем вообще ставили советские держатели Дер-19 и КД-2-439 и кассеты КБМ-Су-2, что позволило увеличить бомбовую нагрузку.

Наибольшее количество предложений о переделках касалось DB-7C, который официально по всем документам проходил как торпедоносец. На нем впервые внедрили наружную подвеску двух торпед с помощью так называемых торпедных мостов (эту работу осуществил уже упоминавшийся завод N 81) и дополнительные бензобаки емкостью 1036 л в бомбоотсеке (их предложили на Балтике). Эти две характерные черты потом появились на всех «Бостонах» минно-торпедной авиации.

Этим, конечно, не исчерпывалось все многообразие инженерной выдумки, приложенной на флотах к модернизации американских бомбардировщиков. Так, на севере DB-7C переделали в штурмовик, очень сходный с «ганшипом» — «канонеркой» на базе А-20А, применявшейся американцами на Новой Гвинее. Много было различных учебных вариантов с двойным управлением.

Резкое расширение применения «Бостонов» на море произошло после поступления в СССР модификации A-20G. Это был чисто штурмовой вариант без места штурмана в носу, замененного батареей из четырех 20-мм пушек (на G-1) или шести 12,7-мм пулеметов (на всех последующих G и Н). Львиная доля самолетов модификаций G, Н ушла в Советский Союз, начиная с практически всех A-20G-1. Эти машины переправлялись как через Аляску, так и через Иран. A-20G-1 получил, например, 1-й гвардейский минно-торпедный полк.

Место штурмовика в нашей авиации прочно занял Ил-2, а А-20G оказался вытеснен в другие области применения. Для выполнения не предусмотренных конструкторами функций машину приходилось тем или иным способом дорабатывать.

Особое место занимал «Бостон» в роли торпедоносца, минного заградителя и топмачтовика. За годы войны он стал, пожалуй, основным самолетом нашей минно-торпедной авиации, серьезно потеснив Ил-4.

«Бостоны» состояли на вооружении минно-торпедной авиации всех флотов. На Севере на них летал 9-й гвардейский минно-торпедный полк, на Балтике — 2-й гвардейский и 51-й, на Черном море — 13-й гвардейский. А 36-й минно-торпедный полк сперва перебросили с Черного моря на Северный флот, а затем в августе 1945 г. — в состав ВВС Тихоокеанского флота.

При переделке A-20G в торпедоносец так же, как и в разведчик, в бомбоотсеке устанавливался дополнительный бензобак, что позволяло примерно уравнять дальность «Бостона» и Ил-4. В носовой части иногда делали штурманскую кабину. Второй распространенный вариант имел место штурмана за задней стрелковой точкой. Для штурмана прорезались боковые окна, а сверху над ними находился небольшой прозрачный купол. Надо сказать, что такое размещение места штурмана было не очень удобно из-за сильно ограниченного обзора. При этом стандартная носовая часть A-20G сохранялась. В атаке такие Машины обычно пускали первыми для подавления зенитного огня кораблей. Иногда штурман располагался сразу же за пилотской кабиной в лежачем положении.

Для того, чтобы самолет мог нести торпеды, на бортах слева и справа в нижней части фюзеляжа под крылом ставились так называемые торпедные мосты. Они представляли собой двухтавровую балку (часто сваренную или склепанную из двух швеллеров) с деревянными обтекателями на концах, прикрепленную к фюзеляжу системой подкосов. Теоретически таким способом можно было брать две торпеды (и на близкие расстояния с крепкого грунта так иногда летали), но обычно вешали одну с правого борта.

Торпедные мосты делали как прямо в частях, так и в различных мастерских. Американские подкрыльные бомбодержатели в этом случае снимались. Пробную переделку A-20G-1 в торпедоносец выполнили весной 1943 г. в Москве на заводе №81 на одной из машин, полученных 1-м гвардейским минно-торпедным полком (самолет А. В. Преснякова, впоследствии Героя Советского Союза).
На торпедоносных A-20G советские морские летчики одержали много побед. «Бостоны» обычно действовали в качестве так называемого «низкого торпедоносца» — они сбрасывали торпеды на дистанции 600 — 800 м от цели с высоты 25 — 30 м — с бреющего полета. Скорость самолета при этом равнялась примерно 300 км/ч.

Такая тактика была весьма эффективна. Например, на рассвете 1S октября 1944 г. авиация Северного флота нанесла массированный удар по одному из немецких конвоев: 26 судов прикрывали семь вражеских истребителей. Первыми атаковали 12 Ил-2, затем через час еще 12 штурмовиков. За ними последовала третья волна — 10 A-20G в сопровождении 15 истребителей. Несколько судов были потоплены. Дело завершила четвертая волна. Десятку A-20G вел командир 9-го гвардейского полка подполковник Б. П. Сыромятников. Его самолет был подбит немцами, но на горящей машине Сыромятников поразил транспорт, который вскоре взорвался. Советский торпедоносец упал в море: весь экипаж посмертно удостоили звания Героев Советского Союза. Подобным образом 22 декабря 1944 г. самолет В. П. Носова из 51-го полка подожгли при заходе на немецкий корабль: герои пошли на таран…

На торпедных мостах можно было подвешивать также авиационные мины и бомбы крупных калибров. Таким способом А-20G в июле 1944 г. поставили с воздуха в устье Даугавы и в Таллинском заливе 135 мин, в основном магнитных, типа AM Г. A-20G брал две такие мины весом по 500 кг. Такие же минные постановки проводились, например, под Кенигсбергом. На наружной подвеске можно было нести по одной бомбе ФАБ-500 с каждого борта или даже ФАБ-1000, но последний вариант применялся довольно редко. Целями для бомб «Бостонов» морской авиации обычно были корабли и портовые сооружения. Так, в августе 1944 г. A-20G из состава 2-й гвардейской минно-торпедной дивизии участвовали в налете на Констанцу. Ударная группа состояла из 60 Пе-2 и 20 A-20G. В итоге были потоплены миноносец, танкер, две подводные лодки, пять торпедных катеров; повреждены эсминец, вспомогательный крейсер, еще три подводные лодки, транспорт и плавающий док, взорван склад горюче-смазочных материалов, уничтожены ремонтные мастерские. В июне того же года подобный комбинированный удар летчики-североморцы нанесли по порту Киркенес. Там совместно действовали Ил-2, A-20G и истребители-бомбардировщики Пе-3 и «Киттихаук». Приходилось бомбить также минные заграждения и противолодочные сети.

На торпедоносцах 1-го гвардейского полка устанавливались первые советские бортовые локаторы, предназначенные для обнаружения морских надводных целей, типа «Гнейс-2М». По предложению старшего инженера ВВС Балтийского флота по радиолокации А. А. Бубнова на пяти машинах смонтировали РЛС, полученные со складов флота. Сначала их опробовали на Ладоге: берег обнаруживался за 90 км, а баржа с буксиром — за 20. Первый боевой вылет совершил 15 октября 1944 г. командир полка Герой Советского Союза И. И. Борзов. В условиях плохой видимости радиолокатор позволил найти в Рижском заливе группу из трех немецких кораблей. Прицеливаясь по экрану локатора, экипаж выпустил торпеду и потопил транспорт водоизмещением 15 000 т, груженный боевой техникой. Впоследствии таким образом потопили еще несколько судов.

В море «Бостоны» охотились не только за надводными кораблями, но и за подводными лодками. К примеру, 22 марта 1945-го два A-20G потопили немецкую субмарину. На счету Героя Советского Союза Е. И. Францева были даже две подводные лодки — одну он уничтожил 21 января 1944-го, а другую — 4 апреля того же года. Способы были различны: А. В. Преснякову удалось потопить лодку в надводном положении торпедой, а И. Сачко — бомбой с топмачтового захода.

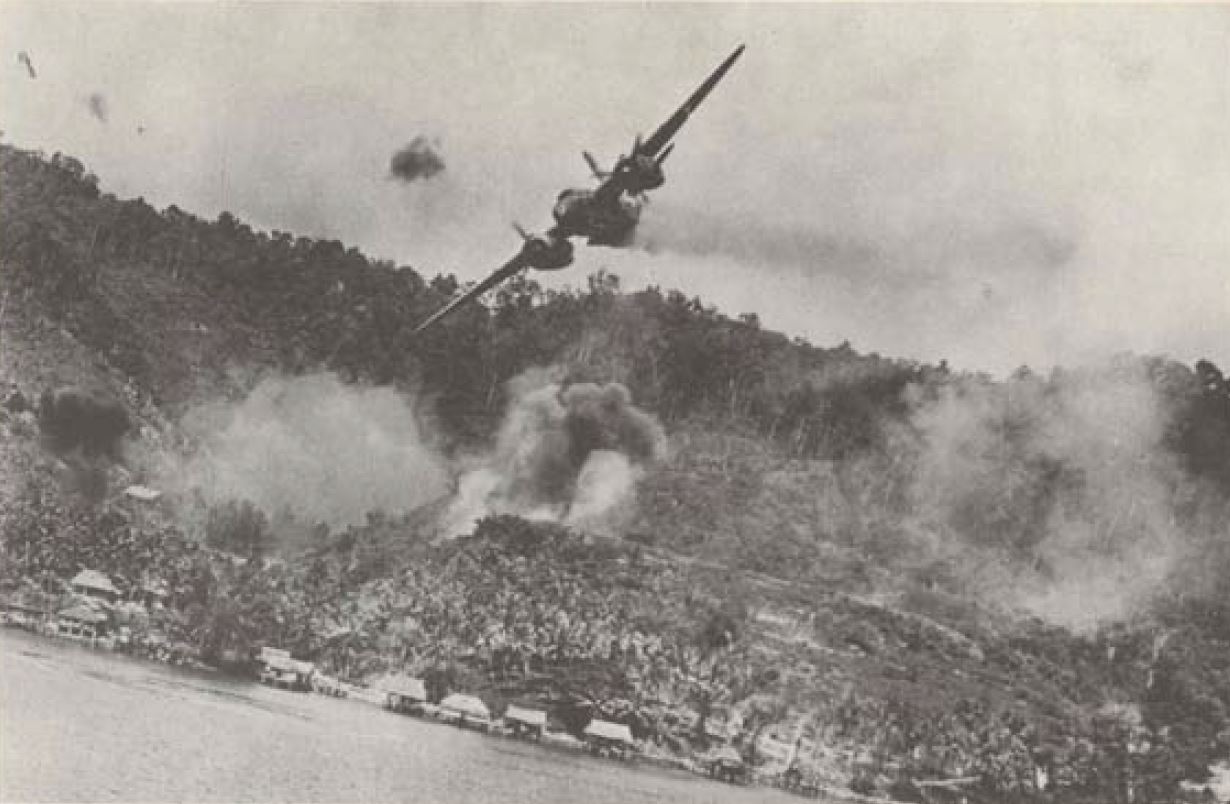

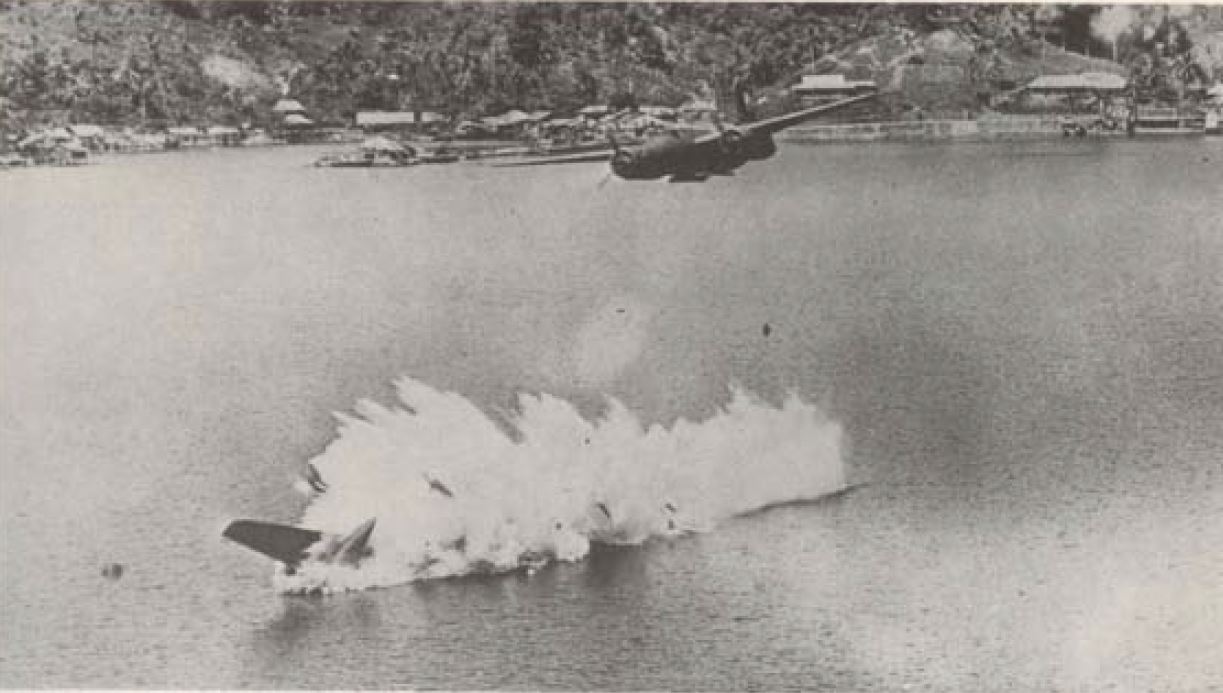

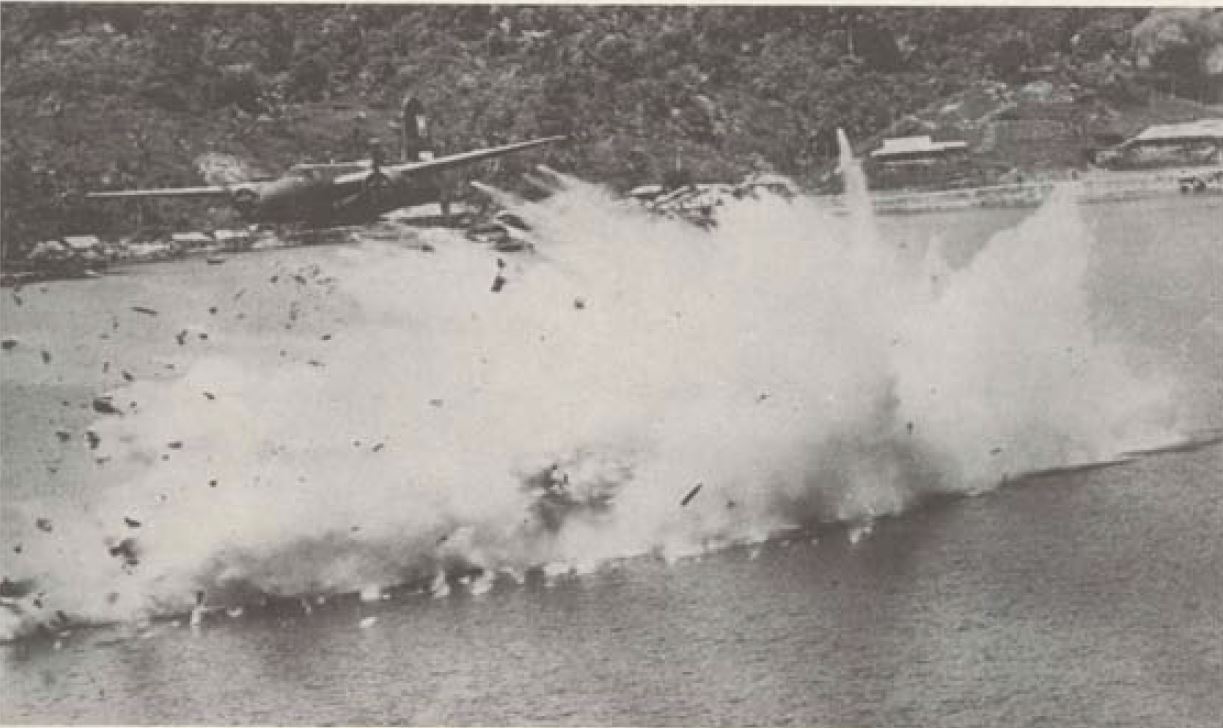

Последний способ (сброс бомб у поверхности воды с последующим рикошетированием в борт) применялся A-20G, пожалуй, чаще, чем торпедометание. С дистанции 5 — 7 км самолет начинал разгон, затем открывал пушечно-пулеметный огонь, чтобы ослабить противодействие зенитчиков. Сброс производился всего в 200 — 250 м от цели. Такой прием использовали и американские летчики на Тихом океане, но там обычно наносили удар бомбами сравнительно небольших калибров — до 227 кг.

Наверное, наиболее известный пример удачных действий советских топмачтовиков — потопление немецкого крейсера ПВО «Ниобе». 8 июля 1944 г. он стоял в финском порту Котка. В налете участвовали полк пикировщиков и две пары топмачтовиков A-20G из 1-го гвардейского минно-торпедного полка. Каждый из «Бостонов» нес по две бомбы ФАБ-1000. Первыми атаковали пикировщики: в крейсер попали две бомбы. Затем зашла первая пара A-20G «тысячекилограммовки» врезались в «Ниобе», и он затонул. Вторая пара развернулась на стоявший рядом транспорт и поразила его. Кроме «Ниобе» на счету топмачтовиков Балтики — линейные крейсера «Шлезиен» и «Принц Ойген», вспомогательный крейсер «Орион», много эсминцев и транспортов.

Часто топмачтовики действовали вместе с торпедоносцами. Так, в феврале 1945 г. 14 A-20G из 8-й минно-торпедной дивизии севернее косы Хель атаковали немецкий конвой. Бомбами и торпедами они утопили четыре транспорта и тральщик. Такое взаимодействие осуществлялось не только в больших группах, но и при «свободной охоте» парами. Например, 17 февраля 1945 г. пара топмачтовик — торпедоносец, которую вел капитан А. Е. Скрябин, пустила на дно Данциге кой бухты транспорт в 8000 т и сторожевик. Известен даже случай топмачтового удара по цели на суше. В июне 1944 г. перед наступлением советских войск потребовалось разрушить находившуюся в тылу у немцев плотину на р. Свирь. Совместными усилиями топмачтовиков A-20G, Ил-4 с морскими минами и штурмовиков, подавлявших зенитные средства, она была взорвана.

Последние бомбы во второй мировой войне, по-видимому, сбросили пять A-20G 36-го минно-торпедного полка, 18 августа 1945 г., разрушившие железнодорожный мост в Корее.
У нас «Бостоны» продержались на вооружении дольше, чем в США и Великобритании. Всего за 1942 — 1945 гг. авиация ВМФ получила 656 иностранных торпедоносцев, которые к концу войны составили 68 процентов минно-торпедной авиации. Если отбросить 19 английских «Хэмпденов», то все остальное — «Бостоны» разных модификаций. Уже после завершения кампании на Дальнем Востоке части морской авиации продолжали заменять Ил-4 на А-20. Так, осенью 1945 г. перевооружили 2-ю мтад на Камчатке. В первые послевоенные годы A-20G бесспорно являлись основным типом торпедоносца на всех флотах.

На Балтике A-20G встречались еще в 1950 гг. 9-й гвардейский полк на Севере, уже летая на реактивных Ту-14, до 1954 г. сохранял законсервированный комплект «Бостонов».

Один «Бостон», извлеченный со дна моря, имеется в музее ВВС Северного флота: к сожалению, он не отреставрирован.

Для советских летчиков «Бостон» остался в памяти как один из лучших самолетов, поставлявшихся нам в годы войны союзниками.

источник: Владимир КОТЕЛЬНИКОВ ««БОСТОНЫ» НАД МОРЕМ» Крылья Родины 1993-05

более подробно о самолете Douglus A-20 Boston можно прочитать тут

Техническое описание самолета «Дуглас» DB-7 «Бостон III», а также A-20G-20/G-45. А-20 Boston/Havoc

Техническое описание самолета «Дуглас» DB-7 «Бостон III», а также A-20G-20/G-45

Самолет «Дуглас DB-7B» представлял собой цельнометаллический трех- или четырехместный двухмоторный легкий бомбардировщик-штурмовик. Самолет был выполнен по схеме среднеплана, имел закрытые кабины экипажа и убирающееся трехстоечечное шасси с носовой стойкой.

Фюзеляж с работающей обшивкой, усиленной шпангоутами и стрингерами. Сечение переменное, имеющее форму овала. Места экипажа прикрывала броня общей массой 183 кг. Внутри фюзеляж разделялся на пять частей, разделенных четырьмя переборками. В носовой части находилось место бомбардира, в отсек вел люк, расположенный в днище сегмента. Носовая часть была хорошо остеклена, с места бомбардира открывался отличный вид вперед и вбок. Место бомбардира оборудовалось радиокомпасом «Пионер» и бомбардировочным прицелом «Уимперис». Затем следовала кабина пилота, накрытая сверху фонарем из плексигласа. Верхняя часть фонаря представляла собой крышку люка, открывающуюся вправо. Место пилота оборудовалось полным комплектом органов управления (включая ручку управления со штурвалом) и контрольных приборов. Кресло пилота было приспособлено для парашюта-сиденья. Пилот не имел прямого контакта с остальными членами экипажа (впрочем, как и те между собой), поэтому вся связь обеспечивалась интеркомом RC-36 и механической почтой с тягами.

Третий сегмент фюзеляжа вмещал в себя бомбовый отсек с четырьмя замками. Створки бомбового люка двухстворчатые, открывались гидравлически. Места стрелка-радиста и нижнего стрелка находились в четвертом сегменте. Сверху кабину стрелка закрывал двухстворчатый фонарь. Задняя створка сдвигалась под переднюю, открывая пулеметы. Нижний стрелок мог вести огонь из пулемета через двухстворчатый люк в днище фюзеляжа. Обзор вбок открывали два прямоугольных иллюминатора в бортах фюзеляжа. В днище имелся люк, через который оба стрелка занимали свои места. За задней кромкой левого крыла имелось несколько ступенек, облегчавшими пилоту доступ в кабину. По верхней стороне крыла у фюзеляжа имелась дорожка, по которой пилот проходил к кабине. Нижняя ступенька убиралась во время полета. Последний, пятый сегмент фюзеляжа составляло хвостовое оперение.

I. Наружный термометр. 2. Спидометр. 3. Прицел. 4. Альтиметр. 5. Указатель радиокомпаса (только на экспортных машинах). 6. Приборная доска. 7. Кнопка. 8. Предохранитель пулеметов. 9. Сдвоенный указатель форсажа. 10. Сдвоенный тахометр. 11. Указатель курса. 12. Манометр. 13. Сдвоенный манометр системы смазки. 14. Сдвоенный манометр топливной системы. 15. Указатель запаса топлива с переключателем. 16. Сдвоенный термометр воздуха в заборчике карбюраторов. 17. Сдвоеш1ый термометр мама. 18. Сдвоенный термометр головок цилиндров. 19. Указатель положения закрытое и шасси. 20. Указатель посадочных огней. 21. Кнопка регулятора шага винтов. 22. Кнопка бомбосброса. 23. Верхняя панель электропереключателей. 24. Переключатель фотопулемета и пулеметов. 25. Выключатель зажигания. 26. Коробка управления буксируемой антенны (только экспортные экземпляры). 27. Фиксатор форточки кабины. 28. Краны топливных баков. 29. Манометр кислородной системы. 30. Регулятор обогащения топливовоздушной смеси. 31. Рукоятки дросселя с фиксаторами. 32. Указатель гирокомпаса 33. Регулятор шага винтов. 34. Левая панель переключателей. 35. Коробка предохранителей. 36. Лампочка подсветки. 37. Маховик регулятора дросселя. 38. Ручка открытия створок бомбового люка 39. Выдвижная лампочка подсветки. 40. Настройка регулятора шага винта. 41. Рычаги переключателей режимов турбонаддувов. 42. Включатель подогрева воздухозаборников турбонаддувов. 43. Кран топливной системы. 44. Панель переключателей радиостанции (только на экспортных экземплярах). 45. Коробка переключателей навигационных огней. 46. Подсветка приборной доски. 47. Телеграфный ключ «Бендикс» (только на экспортных экземплярах). 48 Переключатель фильтра 49. Кнопка самоликвидатора устройства определения свой- чужой. 50. Переключатели устройства определения свой-чужой. 51. Рычаг фиксатора форточки. 52. Коробка интеркома. 53. Коробка радиокомпаса (только на экспортных экземплярах). 54. Разъем для шлемофона пилота 55. Регуляторы триммеров. 56. Рычаг аварийного сброса топлива 57. Аварийный регулятор аэродинамических тормозов. 58 Предохранитель осколочных бомб. 59. Форсаж. 60. Писсуар. 61. Панель переключателей системы обогрева кабины. 62. Выключатель радиостанции. 63. Панель УВЧ-радиостанции. 64. Переключатель правого бомбового замка 65. Панель переключателей радиостанции (только на экспортных экземплярах). 66. Сброс подвесного оборудования (только на экспортных экземплярах). 67. УФ-лампочка. 68 Компас Р9.

А-2 °C

На самолетах A-20G-20 носовая часть не имела остекления. Вместо бомбардира в носовом сегменте помещалась батарея крупнокалиберных пулеметов вместе с боекомплектом. Соответственно, экипаж сократился до трех человек. Место верхнего стрелка полностью перепроектировали, установив вместо двухстворчатого фонаря вращающуюся турель типа «Мартин». Фюзеляж в районе турели расширили на 15 см.

Крыло трапециевидной формы, с работающей обшивкой. Конструкция крыла состояла из главного лонжерона, двух вспомогательных лонжеронов в центроплане и одного в районе мотогондолы, а также нервюр. У основания крыло имело профиль NACA 23018, а в районе законцовок — NACA 23010. Крыло оснащалось закрылками и элеронами с триммерами. Конструкция элеронов металлическая, но обшивка из импрегнированной ткани.

Хвостовое оперение классическое, трапециевидной формы с округлыми законцовками. Состояло из киля с рулем направления и горизонтального стабилизатора с рулем высоты. Стабилизаторы имели свободнонесущую конструкцию, а рули оснащались триммерами. Горизонтальный стабилизатор имел возвышение 10?. Руль высоты обшит импрегнированной тканью.

Шасси трехстоечное с носовой стойкой. Стойки оснащены гидропневматическими амортизаторами и одиночными колесами. Переднее колесо могло вращаться на 360 гр вокруг стойки, что облегчало рулежку. Кроме того, передняя стойка оснащалась гасителем боковых колебаний. Колеса главного шасси оснащались гидравлическими тормозами. Кроме рабочих тормозов имелся стояночный тормоз. Все три колеса в полете убирались, складываясь в заднем направлении. Передняя стойка уходила в нишу под фюзеляжем, а главные стойки — в нишу под мотогондолами. Основная система выпуска шасси гидравлическая, аварийная — пневматическая. Положение шасси показывал указатель на приборной доске (красная лампочка — шасси убрано, зеленая лампочка — шасси выпущено). Дополнительно имелся звуковой сигнал, который включался в том случае, если дроссель был открыт менее чем на четверть, а шасси еще не выпущены или не заблокированы.

Двигательная установка состояла из двух 14-цилиндровых двигателей воздушного охлаждения типа «двойная звезда» «Райт-Циклон R-2600-A5B». Взлетная мощность 1600 л.с./1176 кВт при 2400 об./ мин. Двигатели оснащались двухступенчатым наддувом и вращали трехлопастные металлические винты изменяемого шага «Гамильтон Стандард Гидроматик» диаметром 3,43 м. Дополнительно двигатели оснащались электроинерционным стартером «Эклипс». Имелась возможность запускать двигатели вручную. Двигатели оснащались карбюраторами «Бендикс-Стромберг RT-13-E-2». Циркуляция охлаждающего воздуха обеспечивали неподвижные отражателями и две секции открываемых клапанов. Верхняя секция служила для охлаждения двигателя на земле, нижняя — в полете. Зимой лобовое отверстие в мотогондолах закрывали жалюзи, предотвращающие быстрое охлаждение двигателя.

Самолет A-20G оснащался двигателями R-2600-23 стартовой мощностью 1624 Л.С./1194 кВт, максимальной мощностью 1700 л.с./1250 кВт, рабочей мощностью 1370 л.с./1007 кВт на высоте 1525 м, 1421 л.с./1045 кВт на высоте 3050 м и 1293 л.с./ 951 кВт на высоте 3505 м.

Топливная система состояла из четырех протестированных бензобаков, расположенных в центроплане, общей емкостью 1464 л. Два внутренних бака вмещали по 500 л, два внешних по 232 л. Каждый двигатель соединялся со своей парой баков, хотя имелась возможность перераспределять топливо в случае какой-либо аварии. Авиационный бензин 2В-78 или 2В-74 октановым числом 90 находился в баках под давлением 0,09-0,1 МПа на высотах до 7850 м. В случае отказа электрического насоса можно было использовать аварийный ручной бензонасос. Внутри бомбового отсека предусматривалась возможность подвески трех дополнительных бензобаков общей вместимостью 1230 л. Эти баки обслуживали насосы левого двигателя. Для полетов на предельные дистанции под бомбовым отсеком подвешивался еще один бензобак, имевший обтекаемую форму и вмещавший 1420 л. Этот двигатель подключался к насосам правого двигателя. Расход топлива при работе двигателей на обогащенной смеси составлял 1204 л/ч, на обедненной смеси — 341–478 л/ч.

Система смазки индивидуальная для каждого двигателя. Она состояла из двух маслобаков объемом 71 л, расположенных в центроплане, маслорадиаторов, установленных на внутренних (относительно фюзеляжа) стенках мотогондол, а также устройства разведения масла бензином для пуска двигателей в холод. Летом использовалось масло типа MS или МК, а зимой MZS или DTD-109. Система смазки работала под давлением 0,5–0,6 МПа, минимально допустимое давление 0,27 МПа.

Гидравлическая система состояла из бака, двух насосов, аккумулятора давления, клапанов, трубопроводов, аварийного ручного насоса и разделителей давления. Гидравлическая система приводила в действие механизм уборки и выпуска шасси, закрылки, тормоза, механизм открытия и закрытия створок бомболюка, механизм управления жалюзи системы охлаждения двигателя, а также заслонками маслорадиатора.

Пневматическая система дублировала работу гидравлической системы в случае отказа последней. Система включала в себя баллон со сжатым воздухом, перепускных клапанов, воздуховодов и главного крана, находящегося в кабине пилота.

А-2 °C

Электрическое оборудование.

Одножильная бортовая сеть напряжением 24 В. В состав электрической системы входила экранированная проводка, генератор мощностью 1500 Вт, установленный на правом двигателе, и два аккумулятора емкостью 68 Ач. Электрические стартеры использовались для пуска двигателей. Электрическое питание имела распределительный клапан системы смазки, механизм изменения шага винта, спуск пулеметов, прожектора, датчик уровня топлива и система пожаротушения. НА самолетах A-20G-20/G-45 электрический привод имела турель. На самолетах этих серий стояло два генератора по 3000 Вт каждый.

Кислородная аппаратура состояла из восьми баллонов емкостью по 6 л и автоматического редуктора, регулирующего состав подаваемой смеси в зависимости от высоты полета. При полете на высоте 7500 м запас кислорода хватал на 3–3,5 ч.

Радиооборудование включало в себя приемопередатчик SCR-274. Радиостанция обеспечивала связь на расстоянии до 500–600 км при работе ключом на высоте 1000–1500 м. С уменьшением высоты полета дальность значительно сокращалась.

Дополнительное оборудование включало в себя фотоаппарат с фокусным расстоянием объектива 127 или 200–300 мм, система антиобледенения лопастей винта, система обогрева кабин экипажа, писсуары, огнетушители, ракетницы, спасательную надувную лодку, сбрасыватель сигнальных бомб, топорик и держатели термосов.

Пулеметное вооружение. Вооружение DB-7 состояло из четырех неподвижных пулеметов «Кольт-Браунинг» калибра 7,62 мм, установленных по бортам фюзеляжа (боекомплект 500 выстрелов на ствол), а также двух спаренных пулеметов в кабине стрелка и пулемета «Виккерс К» калибра 7,7 мм, выведенного через днище фюзеляжа. Эти пулеметы также имели боекомплект 500 выстрелов на ствол.

Самолеты A-20G-20/G-45 несли в носовом сегменте шесть пулеметов «Браунинг М-2» калибра 12,7 мм (350 выстрелов на ствол), два 12.7-мм пулемета в турели и одного пулемета в днище фюзеляжа. Боекомплект трех последних пулеметов составлял 400 выстрела на ствол.

Бомбовое вооружение помещалось в бомбовом отсеке. Там находилось четыре замка, к которым можно было подвесить следующие комбинации бомб: 2×227 кг, 4×114 кг, 2×114 кг + 2×227 кг, 4×227 кг. Под крыльями могли стоять еще четыре наружных замка, к которым подвешивались бомбы массой 114 или 227 кг.

«Бостон III». 12-я южноафриканская эскадрилья, Северная Африка. 1942 год.

«Бостон III», 107-я эскадрилья RAF, декабрь 1943 года.

А-20А. 22-я австралийская эскадрилья. Самолет совершил 186 боевых вылетов — это рекорд.

А-20В, 47-я бомбардировочная группа. 12-я воздушая армия, Юк-ле-Бен, Алжир, февраль 1943 года.

А-20В, 111-я эскадрилья наблюдения, 68-я группа наблюдения. Тунис. начало 1943 года.

Р-70 из отряда А. 6-я ночная истребительная эскадрилья, Три-Майл-Эйретрин, Порт-Морсби, Новая Гвинея, май 1943 год.

A-20G (“BIG NIG»), 3-я бомбардировочная группа, 89-я эскадрилья, 1944 год.

A-20G. район Тулы, Советский Союз, 1944 год. Многие советские А-20 оснащались турелями советского производства.

Кабина А-20 Boston IV

A-20J-15-DО, 646-я эскадрилья, 410 бомбардировочнгая группа, Госфилд, Англия, 6 июня 1944 года.

А-20В, 5-й ГМТАП, Черноморский флот, 1944 год. Камуфляж: Olive Drab/ Neutral Gmy/Зеленый.

А-20G-35 (43-10067), 51-й МТАП, Балтийский Флот, экипаж: пилот майор Орленко, штурман капитан Прекин, стрелок старший лейтенант Быков, 1945 год. Камуфляж: Olive Drab/Neutral Gray/темно-зеленый.

A-20G, 1-й ГМТАП, Балтийский флот, серийный номер закрашен, 1944год. Камуфляж: Olive Drub/Neutral Gray.

А-20G из 675-й эскадрильи 417-й бомбардировочной авиагруппы под управлением лейтенанта Джона Приора наносит удар по японским позициям на острове Халмахера, Новая Гвинея.

Вишистский DB-7 из GB 11/19, Алжир, Северная Африка. 1942 год.

А-20G «Хавок» из 87-й бомбардировочной эскадрильи 46-й бомбардировочной группы. Моррис-Филд, Северная Каролина. 1944 год.

Поделитесь на страничке

Следующая глава >

«Бостоны» в CCCР

A-20 Бостон над Берлином

Средний бомбардировщик Дуглас ДВ-7А (А-20А). Американский самолет расценивался у нас именно как ближний бомбардировщик, а не как штурмовик. То, что в США считалось средним бомбардировщиком, по нашим меркам стояло уже ближе к нашим дальним бомбардировщикам, а по весу, составу экипажа и оборонительному вооружению выходило и из этой категории.

«Бостоны» заслужили отличную репутацию у наших летчиков. Эти машины обладали хорошими по тому времени летными качествами. Они могли конкурировать с немецкой техникой в скорости и маневренности». Когда Б-3 появились на советско-германском фронте, они обгоняли наши новые Пе-2. Американский бомбардировщик отличался хорошей маневренностью и большим практическим потолком. Ему легко давались глубокие виражи, он свободно летал на одном моторе. Учитывая слабую подготовку летчиков, ускоренно выпущенных из училищ в годы войны, очень важны становились пилотажные качества самолета. Здесь «Бостон» был превосходен — прост и легок в управлении, послушен и устойчив на виражах. Взлет и посадка на нем выполнялись куда проще, чем на отечественном Пе-2.

Моторы работали надежно, хорошо запускались, однако при весьма интенсивной эксплуатации не вырабатывали предписанный ресурс. Приходилось срывать поставленные американцами пломбы и менять поршни, цилиндры, поршневые кольца и подшипники. Но при этом следует учесть, что номинальный ресурс «райтов» превышал ресурс всех отечественных авиамоторов вдвое, а то и втрое.

Кабины А-20 были просторны, и летчик, и штурман имели хороший обзор, они располагались в удобных креслах с бронезащитой. Кабина отапливалась, что после наших промерзлых СБ и Пе-2 казалось немыслимой роскошью.

Но первый боевой опыт показал и слабые места американского самолета, прежде всего оборонительного вооружения. «Бостоны» были уязвимы от атак сзади, еще раньше, неся тяжелые потери от немецких истребителей. У нас довольно быстро поняли, что огневая мощь «Бостона» недостаточна и решили принять меры по ее увеличению. Началась срочная разработка проектов перевооружения «Бостона». Первые такие переделки выполнялись прямо, на фронте. Вместо «Браунингов» ставили отечественные крупнокалиберные пулеметы УБ. Верхнюю установку со спаренными пулеметами, имевшую недостаточное поле обстрела, меняли на турель МВ-3 с пулеметом ШКАС или на УТК-1 с УБТ. Постановлением ГКО от 24 сентября была утверждена схема перевооружения, предложенная ОКБ завода № 43: два неподвижных УБК по бортам штурманской кабины, сверху УТК-1 с УБТ и еще один УБТ в люке на установке от Пе-2. Переделке подлежали все Б-3 (т.е. DB-7B, DB-7C и А-20С). Первые 30 самолетов требовалось перевооружить уже в сентябре 1942 г. И действительно, в сентябре «Бостоны» с советскими пулеметами уже начали действовать на фронте. Параллельно усиливали бронезащиту самолета, проводили доработки для зимней эксплуатации.

На А-20В сверху стоял крупнокалиберный пулемет, но в прежней шкворневой установке. Ненамного изменилось в лучшую сторону и бомбовое вооружение. Сочли, что такой вариант также не устраивает и его тоже стали переделывать. В декабре 1942 г. на испытания представили самую простую переделку этой модификации — штатные американские бомбодержатели (их у А-20В стояло шесть внутри и четыре снаружи) просто доработали под наши бомбы. А в июне 1943 г. в НИПАВ опробовали уже более глубокую переработку: во внутренних бомбоотсеках смонтировали наши кассетные бомбодержатели Дер-21, рассчитанные в сумме на 16 бомб ФАБ-100, а снаружи установили Дер-19П для бомб калибром до 250 кг. Дер-21 позволяли вставить в бомбоотсеки кассеты мелких бомб КМБ — Пе-2 под бомбы АО-2,5, АО-10, АО-25, ЗАБ-2,5 и ампулы АЖ-2 (обычно заливавшиеся самовоспламеняющейся жидкостью). Снаружи предусмотрели подвеску химических выливных приборов ВАП-250. Смонтировали бомбосбрасыватель ЭСБР-6, прицелы ОПБ-1Р и НКПБ-7. В итоге максимальная бомбовая нагрузка (при взлете с бетона) возросла до 2000 кг. Замене бомбового вооружения подверглись в общей сложности более 600 самолетов, в том числе несколько сот А-20В. Изменения в оборонительном вооружении машин этого типа сводились в основном к установке верхней турели УТК-1. Но в турели монтировался не советский пулемет УБТ, а американский «Кольт-Браунинг», снятый со штатной шкворневой установки. 31 октября 1942 г.заместитель командующего ВВС Ворожейкин обратился к НКАП с просьбой срочно доработать по этой схеме 54 А-20В.

В 1943 г. через Аляску и Иран начала прибывать новая модификация — A-20G (у нас обычно обозначавшаяся А-20Ж, отсюда одно из его прозвищ — «Жучок»). Это был следующий массовый серийный вариант «Бостона». До нее американские конструкторы создали несколько модификаций не поставленных в серийное производство. A-20D остался нереализованным проектом облегченного варианта А-20В с моторами R-2600-7 с турбонаддувом. Семнадцать А-20Е явились переделкой А-20А с непротектированными бензобаками для учебных целей. Опытный XA-20F представлял собой дальнейшее развитие ХА-20В и имел в носу 37-мм пушку. Следующей массовой (и в итоге самой массовой — 2850 экземпляров) модификацией «Хэвока» стал А-20С.Это был чисто штурмовой вариант. Носовую часть теперь заняли целой батареей пушек и пулеметов. На первой серии, A-20G-1, в носу располагались четыре 20-мм пушки М2 с боекомплектом по 60 снарядов на каждую и два 12,7-мм пулемета. Одновременно усилили бронезащиту, усовершенствовали оборудование самолета и резко подняли бомбовую нагрузку (с перегрузкой до 1800 кг), удлинив при этом задний бомбоотсек. Машина стала тяжелее (вес пустого самолета возрос более чем на тонну), несколько потеряв в скорости и маневренности и изрядно — в потолке, но ее боевая эффективность возросла. Почти все самолеты типа G-1 отправили в СССР. От пушек в носу вскоре отказались. Начиная с серии G-5 стали ставить шесть крупнокалиберных пулеметов. На G-20 расширили заднюю часть фюзеляжа и смонтировали там электрифицированную турель Мартин 250GE с двумя 12,7-мм пулеметами (эту турель сперва опробовали на одном из серийных А-20С). В нижней точке теперь тоже стоял такой же пулемет. Самолеты A-20G внешне отличались также индивидуальными выхлопными патрубками на моторах вместо общего коллектора, и кольцевой антенной радиополукомпаса MN-26Y сверху. A-20G-20 проходил испытания в НИИ ВВС в октябре 1943 г. От серии к серии «Бостон» оснащали все более эффективным вооружением, поднимали бомбовую нагрузку, улучшали бронезащиту, однако самолет становился все тяжелее, теряя в летных данных. По скорости он уже уступал последним сериям Пе-2, но все равно оставался грозным фронтовым бомбардировщиком.

A-20 Бостон над Берлином

‘Бостон’ из 221-й бад на одном из аэродромов северо-восточнее Курска. Соединение полковника С.Ф. Бузылева активно включилось в сражение с первого дня.

Первые A-20G появились на советско-германском фронте летом 1943 г. A-20G стал в нашей авиации поистине многоцелевым самолетом, выполнявшим самые разные функции — дневного и ночного бомбардировщика, разведчика, торпедоносца и минного заградителя, тяжелого истребителя и даже транспортного самолета. Мало применялся он лишь в качестве штурмовика — по своему основному назначению! Как уже говорилось, A-20G был очень уязвим для зенитчиков на малых высотах из-за значительных размеров и слабого броневого прикрытия. Лишь при достижении внезапности можно было рассчитывать на сравнительную безопасность «Бостона» при штурмовке в условиях хорошо отлаженной ПВО немцев. Тем не менее, штурмовые удары по автоколоннам, поездам, судам нашими летчиками осуществлялись. Экипажи 449-го полка в такой ситуации обычно атаковали с высоты 300-700 м, пикируя под утлом 20-25 градусов. После очереди в 20-30 снарядов следовал быстрый уход на бреющем полете. Место штурмовика в нашей авиации прочно занял Ил-2, a A-20G оказался вытесненным в другие области применения. Для выполнения не предусмотренных конструкторами функций (или предусмотренных в недостаточной степени) машину приходилось тем или иным способом дорабатывать. Например, для использования в качестве бомбардировщика A-20G был неудобен отсутствием места штурмана.

Бомбардировщик

Бомбардировщик ‘Бостон’ 8-го гв. бап 221-й бад на аэродроме Задонск. Слева направо: мл. лейтенант А.Н. Шалютин (стоит у носа), лейтенант А.М, Сучков (командир экипажа), сержант И.И. Михайлов и сержант И.А. Попугаев.

Если в 1943 г. в Советский Союз поступило 1360 самолетов А-20 разных модификаций, в 1944 г. — 743, в 1945 г. через советскую военную приемку прошел всего один «Бостон». Вместе с A-20G и A-20J в завершающей фазе войны приняли участие и их «младшие братья» — А-20Н и А-20К, не отличимые от них внешне, но оснащенные более мощными моторами R-2600-29, форсированными до 1850 л.с., что несколько увеличило скорость. По сравнению с A-20G все остальные модификации строились в небольшом количестве: A-20J — 450 экземпляров, А-20Н — 412, А-20К — 413. А-20Н и А-20К стали последними представителями этого самейства. В 1944 г. на конвейерах фирмы «Дуглас» их сменили новые машины того же назначения — А-26. Львная доля самолетов модификаций Н и К ушла в Советский Союз. Один из А-20К-11 испытывался в НИИ ВВС в октябре 1944 г. Правда, к моменту окончания войны с Германией на фронт попало лишь около десятка таких бомбардировщиков. Остальные поступили позже, в процессе подготовки к кампании против Японии. И в 1945 г. продолжалось перевооружение «Бостонами» новых полков.

На 1 мая 1945 г. советские ВВС располагали 935 «Бостонами». Более двух третей из них являлись машинами модификации G. Новых A-20J и А-20К насчитывалось лишь 65. Но следует указать, что значительная часть «Бостонов» перешла в морскую авиацию, о чем будет рассказано далее.

Интересно сравнить эволюцию «Бостона» с подобными многоцелевыми машинами, находившимися на вооружении наших союзников и противников в годы войны. Ровесник А-20, английский «Бленхейм», был намного легче, нес меньшую бомбовую нагрузку и значительно уступал ему в скорости. Два американских легких бомбардировщика, экспортировавшихся в Англию — «Мэриленд» (Мартин 167) и «Балтимор» (Мартин 187), по своим летным данным ненамного превосходили «Бленхейм», проигрывая «Бостону» в максимальной скорости 50-100 км/ч. Лишь «Москито», созданный значительно позже, обладал существенным перевесом практически по всем статьям. Немецкие средние бомбардировщики Юнкере Ju 88A и Do 217E были существенно тяжелее (в том числе и за счет значительно большей бомбовой нагрузки и дальности) и, естественно, уступали в скорости и потолке. Самолеты того же назначения, состоявшие на вооружении в Италии и Японии, вообще никоим образом не могли сравниваться с «Бостоном».

У нас основным фронтовым бомбардировщиком практически всю войну был Пе-2. Эволюция Пе-2 и А-20 имеет ряд сходных черт, но имеет и существенные различия. Когда они впервые встретились на советско-германском фронте весной 1942 г., их летные качества были примерно эквивалентны: «Бостон», хотя и был тяжелее, выигрывал по скорости 10-15 км/ч, но чуть-чуть проигрывал Пе-2 по практическому потолку. Впоследствии обе машины совершенствовались, росла мощь двигателей, усиливалось вооружение и усложнялось оборудование. Вот здесь подход советских и американских конструкторов оказался совершенно различным. Хотя и те и другие делали упор на повышение характеристик в первую очередь для малых и средних высот, у американцев весь прирост тяги ушел на частичную компенсацию резко увеличившейся бомбовой нагрузки и более мощного (и тяжелого) вооружения, при этом летные данные машины упали, на Пе-2 же вес бомб остался неизменным, и после 1943 г. начался прирост и скорости, и потолка. Вообще, по своим размерно-весовым характеристикам А-20 был ближе не к Пе-2, а к появившемуся позже Ту-2, обладавшему моторами примерно той же мощности. В ходе войны «Бостон» стал многоцелевой машиной, продемонстрировав существенно более широкие возможности, чем Пе-2.

Изображенный на рисунке А-20В с экранированной турелью советской конструкции УТК-1.

Всего по ленд-лизу нам было поставлено 3125 самолетов A-20 «Хэвок».

Подробно

Источники

  • «Бостоны» в СССР /Владимир Котельников/

Гибель бомбардировщика A-20G №43-9432/V на Новой Гвинее 22 июля 1944 года. : picturehistory — LiveJournal

Эффектность и ужас войны одновременно были запечатлены 22 июля 1944 года во время налета американской авиации на остров Kokas (Папуа-Новая Гивнея).
Такие моменты трагически красивы — в одно мгновение гибнет и разлетается вдребезги совершенное на тот момент творение человеческого ума и рук — гордая стальная птица, только что уверенно разрезавшая воздух на огромной скорости. И при этом сознание совершенно не воспринимает, что среди десятка с лишним тонн металла, пластика, резины, дерева, составляющих самолет, в эти секунды оборвались жизни экипажа этой машины — трех человек (хотя ниже указаны фамилии только двух погибших летчиков)

Перевод Яндекс об обстоятельствах происшествия (с несколькими правками):
Двенадцать А-20G из 387-й бомбардировочной эскадрильи, 312-я Бомбардировочной Группы атаковали японское баржное депо и станцию гидросамолетов в Кокасе.
43-9432 (хвостовой код «V») был частью последнего полета над целью. Эту группу возглавлял капитан Джек в. Клейн (он снимал фотографии?), а затем 2-й лейтенант Мелвин H. Капсон (другой самолет виден) и 1-й лейтенант Джеймс л. Кнарр. Приближаясь с внутренней стороны, они сбросили 115 кг бомб, которые можно увидеть взрывающимися на заднем плане. Самолет Кнарра был поражен зенитным огнем и врезался в бухту, взрываясь при этом в море. Он и его наводчик, сержант Чарльз г. Рейхли, были убиты.

Второй перевод, также Яндекса:
Один из самых примечательных эпизодов войны был сделан в Кокасе, Новая Гвинея, 22 июля 1944 года, когда A-208 из 312-й Бомбовой группы были направлены, чтобы поразить японские объекты. Оторвавшись от цели A-20G 43-9432 / в 387-й БС принял прямое попадание в живот, перевернулся и погрузился в море.

Данный эпизод произошел во время Новогвинейской кампании (1942-1945), одной из основных кампаний на Тихоокеанском театре военных действий во время Второй мировой войны.

Японские войска высадились в Папуа 7 марта 1942 у Лаэ и Саламауа и 21-22 июля 1942 в районе Буны—Гоны. Началась серия сражений, известная как Битва за Кокоду. Японцы почти вышли к Порт-Морсби, однако проблемы под Гуадалканалом заставили командование начать отступление. Японские войска на Новой Гвинее были подчинены созданной 9 ноября 1942 года 18-й армии генерал-лейтенанта Адати. К 23 января 1943 7-я австралийская дивизия, 32-я и часть 41-й дивизии США очистили от них район Буны—Гоны, потеряв 8 500 чел. при 12-тысячных японских потерях. В сражениях в Новой Гвинее позже участвовали 5-я, 7-я и 9-я австралийские дивизии и 6-я армия США при поддержке 5-го и 7-го флотов США с весны 1943 до конца сентября 1944. В ходе Новогвинейской кампании японцы потеряли свыше 200 000 человек погибшими, большую часть которых составили умершие от голода и болезней.
Потери американцев и австралийцев в ходе кампании оцениваются по 7.000 тех и других убитыми и умершими от болезней.
(Википедия)


Пара слов о типе самолета, запечатленного на этих снимках (по Википедии):

Ду́глас А-20 Хэ́вок/ДБ-7 Бо́стон (англ. Douglas A-20 Havoc/DB-7 Boston) — семейство самолётов, включавшее штурмовик, лёгкий бомбардировщик и ночной истребитель, во время Второй мировой войны состоял на вооружении ВВС США, Великобритании, Советского Союза и других стран. В ВВС стран Содружества известен под именем «Бостон», версия ночного истребителя называлась «Хэвок». В ВВС США принят на вооружение под обозначении А-20 Хэвок.

А-20G стал самой массовой модификацией — начиная с февраля 1943 г. было выпущено 2850 самолётов, из которых бо́льшая часть была поставлена в СССР.

Самолёт получил мощное пулемётно-пушечное вооружение, установленное в носу — четыре 20-мм пушки М-1 (боекомплект 60 выстрелов на ствол) и два .50 in (12.7-мм) пулемёта «Браунинг M2» (500 выстрелов на ствол) на первых 250 машинах, заменённые на батарею из шести пулемётов на последующих, экипаж был сокращён до двух человек (пилот и задний стрелок). В качестве оборонительного вооружения самолёт получил закрытую турель фирмы «Мартин» с двумя 0.50 in (12.7-мм) пулемётами «Браунинг M2» (боекомплект 400 выстрелов на ствол). В месте установки турели фюзеляж был расширен на 15 см. Ещё один .50 in пулемёт «Браунинг M2» устанавливался в полу кабины стрелка. Такое вооружение из девяти пулемётов «Браунинг M2» стало стандартом для всех последующих A-20.

Двигатели «Райт R-2600-23», стоявшие на A-20G, развивали мощность 1600 л. с..

А вот он у нас:

— Машина командира 51-го МТАП, бортовой №51. Последний экипаж командира полка Орленко, слева-направо: штурман полка Пряхин Ф. Т., командир полка Орленко И.Ф., начальник связи полка Быков В. В.; Кольберг, 1945 г.

Полковник Иван Феофанович Орленко — командир 51-го минно-торпедного авиационного Таллиннского Краснознаменного орденов Ушакова II степени и Нахимова I степени полка 8-й минно-торпедной авиационной Гатчинской Краснознаменной дивизии Краснознаменного Балтийского флота. Член ВКП(б). Украинец.

Родился 6 октября 1907 года и вырос в Донбассе, г. Дебальцево Донецкой области в семье рабочего.

Биография И.Ф, Орленко
http://www.nashapobeda.lv/2065.html


Источник: Котельников В.Р. «Бостоны» в Советском Союзе.

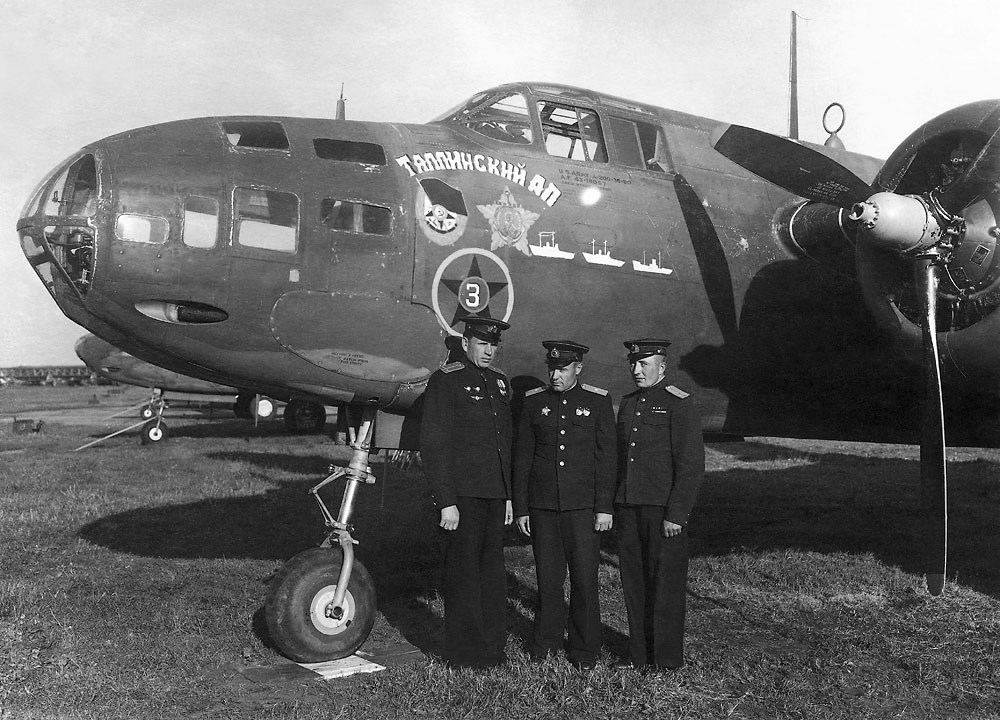

В центре – начальник политотдела ВВС КБФ Сербин И. И., за ним – командир полка Орленко И.Ф.

На заднем плане – машина командира звена Еникеева Г. Г., 2-я эскадрилья.

A-20G-35-DO, тактический номер 14, заводской 43-10052. Кабина штурмана в хвостовой части.

Старший механик самолета – Никитин А. Е.

Яндекс-перевод:

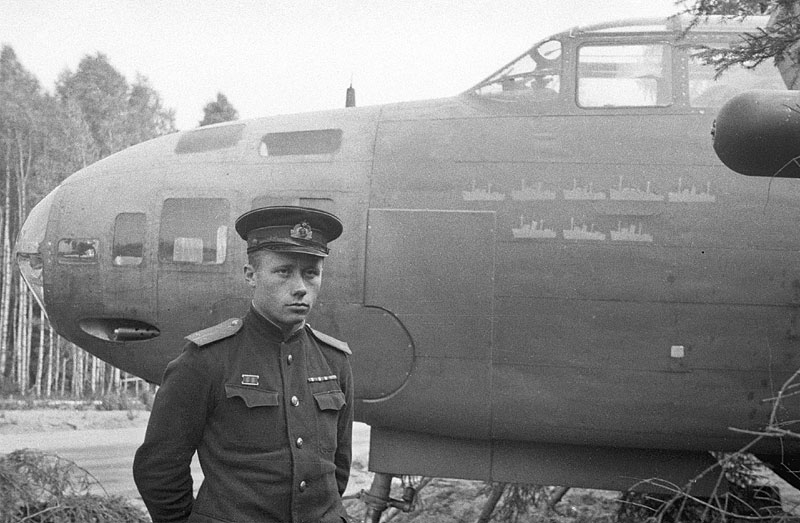

Командир крыла 1-го гвардейского минно-торпедного авиационного полка 8-й минно-Торпедной авиационной дивизии Балтийского флота гвардии лейтенант МФ. Шишков на фоне своего торпедоносца А-20 » Бостон.»К сентябрю 1944 года экипаж М. Шишкова совершил 75 боевых вылетов и затонул 6 морских транспортов и нефтяной танкер противника.

Через месяц после фотографирования 5 ноября 1944 года, за образцовое выполнение задач командования и проявленные мужество и героизм в боях Шишкова, Михаилу Федоровичу будет присвоено звание Героя Советского Союза.

Местоположение: Паневежис, Литовская ССР

Дата: 19 сентября 1944 г.

А вот этот снимок вызвал большие сомнения в аутентичности:

Но к нему был найден такой комментарий:
Бомбардировщик A-20B Boston 3-й эскадрильи 8-го гвардейского бомбардировочного авиационного полка 221-й бомбардировочной авиационной дивизии и его экипаж: штурман — гвардии младший лейтенант Алексей Николаевич Шалютин; летчик — гвардии лейтенант Александр Михайлович Сучков; стрелок-радист — гвардии сержант Иван Иосифович Михайлов; стрелок — гвардии сержант Илья Арсентьевич Попугаев. Орловско-Курская дуга. Аэродром Задонск, лето 1943 года. Из наградных листов на экипаж бомбардировщика от 16 декабря 1943 г.: «15 декабря 1943 года этот экипаж выполнял боевую разведку с задачей установить количество артиллерии и танков противника в районе Гармовичи, Коротковичи и колхоз им. 11 кастрычников. В 9.30 в районе Коротковичи был встречен и атакован шестью истребителями противника типа Bf.109. В неравном воздушном бою самолет получил восемь сквозных пробоин снарядами и более 200 осколочно-пулевых. Один снаряд привезен в кабине штурмана на свой аэродром. Истребители произвели шесть атак, вывели из строя руль высоты, пробит полностью правый бак, правая покрышка колеса-шасси и пробит левый винт. Машина была неуправляемая и с высоты 4000 м шла в беспорядке-пике до 800 м. Но благодаря исключительно проявленного мужества и отваги Сучков на высоте 800 м машину вывел из пике. Приборная доска работать отказала. Самолет был неуправляемым, и Сучков зная, что его стрелок тяжело ранен, упорно вел самолет на свой аэродром. Не желая покидать самолет и воздушного стрелка, 160 км, не считаясь с трудностями, вел машину без указателя скорости. Не работал руль высоты. Благополучно привел самолет на свой аэродром и произвел посадку. Этим самым спас жизнь экипажу и машину. Штурман Шалютин, не считаясь с трудностями, всеми способами давал летчику маршрут на свой аэродром. Задание было выполнено, сведения о противнике и погоду по маршруту предоставлены в штаб полностью. В воздушном бою стрелки Михайлов и Попугаев сбили один самолет противника. При этом Попугаев получил тяжелое осколочное ранение руки, а Михайлов — осколочное ранение ноги, но продолжали вести бой». (с) wio.ru

При этом общим местом прочитанных мною воспоминаний наших летчиков было отрицательное отношение командования к художественной росписи самолетов сверх общепринятых неуставных обозначений побед и различных патриотичных или личных надписей — такое не практиковалось либо ввиду запрета, либо потому что просто не думали картины рисовать — на фронте не до того было.

А-20 Boston/Havoc / Библиотека / Арсенал-Инфо.рф

А-20 или «Бостон» по-американски

В 1938 году самолет «Модель 7В» победил в конкурсе на многоцелевой ударный армейский бомбардировщик. Среди поверженных конкурентов оказались «Стирмен Х-100» (ХА-21), «Белл Модель 9», «Мартин 167F» (ХА-22, позднее выпускавшийся серийно под названием «Мэриленд») и «Норт Америкен NA-40» («В-25 Митчелл»). Но эта победа мало дала фирме «Дуглас», поскольку никаких предложений о серийном производстве самолета не последовало. К счастью, бомбардировщиком заинтересовались иностранцы, о чем было рассказано только что.

Тем временем командование военно-воздушного корпуса США пристально следило за судьбой самолета. Хотя предпочтения военных склонялись в пользу конструкции, предложенной фирмой «Норт Америкен», как оказалось, NA-40 тоже нуждается в доработке. Правительство, не заказывая перспективные машины, не ограничивало их экспорт. В результате фирмы получили возможность продолжить совершенствование самолетов на деньги иностранных заказчиков.

Анализ военной ситуации в Европе показал, что концепция ударного бомбардировщика/штурмовика верна. В то же время выяснилось, что NA-40 (успевший к тому времени стать NA-62) слишком тяжел для своего класса. Это был скорее средний бомбардировщик, в итоге он пошел в серию как В-25 «Митчелл». Впрочем, штурмовое прошлое самолета ощущалось, и В-25 применялись в роли штурмовиков.

Тем временем Хейнеманн уже разрабатывал для Франции DB-7, который заметно отличался от «Модели 7В». Радикально переработать конструкцию самолета заставила катастрофа прототипа 7В, в результате которой чуть не погиб французский офицер. Поскольку французов авария не отпугнула, «Дуглас» мог теперь не беспокоиться о будущем своего самолета.

Тем временем военные решили, что DB-7 вполне отвечает предъявляемым к нему требованиям, при условии, что на самолете будут стоять двигатели «Райт R-2600-7» мощностью 1700 л.с./1250 кВт или «Райт R-2600-3» мощностью 1600 л.с./ 1176 кВт. Под более мощный двигатель для самолета разработали новые удлиненные мотогондолы. «Европейский» самолет считался слишком легким, имеющим недостаточную грузоподъемность, дальность полета и слабое вооружение, состоявшее из пулеметов винтовочного калибра. Скорость самолета также была низковата. Лишь после устранения всех этих недостатков самолет можно было признать годным к применению на Тихом океане. В первую очередь следовало увеличить дальность полета.

К счастью, Хейнеманн уже разрабатывал более тяжелый вариант «Модели 7В» для французов. Теперь появилась возможность убить сразу двух зайцев, удовлетворив и иностранных и американских заказчиков.

В июне 1939 года «Дуглас» получил заказ на две серии самолетов, незначительно отличавшихся друг от друга: А-20 и А-20А. Строительство прототипа не предусматривалось, считалось, что самолет уже достаточно обкатан в рамках «французского проекта». Первая серия А-20 насчитывала 63 самолета. Машины оснастили двигателями «Райт R-2600-7» с турбонаддувом по 1700 л.с./1250 кВт каждый. Следующие 123 самолета А-20А оснащались двигателями «Райт R-2600-3» или -11 мощностью 1600 л.с./1176 кВт. Эти двигатели наддува не имели. В июне 1940 года последовал заказ на еще 20 А-20, которыми предполагали заполнить вакуум, образовавшийся после провала проекта «Нортроп А-17». Самолету А-20 присвоили название «Хавок», позаимствовав его у британцев.

Американские А-20 и А-20А были почти на 1700 кг тяжелее «европейских» собратьев, но возросшую массу компенсировали более мощными двигателями. Самолеты также имели удлиненную носовую часть фюзеляжа, которая остеклялась несколько иначе. Но двигатели «Райт R-2600-7» оказались не слишком надежными. Постоянно выходили из строя турбонаддувы, но и без явных поломок двигатель недобирал мощность. Проблему представляло и охлаждение двигателя. Изготовить надежный турбо-наддув для двигателя оказалось не так то просто.

В результате двигатели R-2600-7 стояли лишь на четырех А-20: первом серийном, прототипе разведчика XF-3 и двух предсерийных YF-3. Остальные А-20 получили двигатели R-2600-3 или -11 без наддува. Вскоре в серию пошли самолеты А-20А, поэтому выпущенные А-20 оказались лишними. Позднее их всех переделали в ночные истребители Р-70 и разведчики F-3.

Этот А-2 °C оснастили усиленным бронированием. Самолет предполагаюсь использовать для испытания эффективности зенитных снарядов.

Этот А-2 °C оснастили усиленным бронированием. Самолет предполагаюсь использовать для испытания эффективности зенитных снарядов.

Кабина самолета была защищена особенно хорошо. О данном проекте почти ничего не известно.

Кабина самолета была защищена особенно хорошо. О данном проекте почти ничего не известно.

Совершенно по-другому складывалась судьба у самолетов А-20А, оснащенных двигателями «Райт R-2600-3». Первый самолет покинул сборочный цех и был облетан 6 марта 1940 года. Затем несколько месяцев ушло на доводку, после чего 30 ноября 1940 года самолет продемонстрировали военным. Характерной чертой самолета был новый капот мотогондолы с дополнительными вентиляционными отверстиями, позаимствованный у DB-7A. Вооружение состояло из четырех неподвижных пулеметов «Кольт-Браунинг» калибра 7,62 мм, установленных парами по бортам фюзеляжа, двух таких же пулеметов, установленных в задней части мотогондол и стрелявших назад, а также двух подвижных пулеметов в верхней установке, обслуживаемой стрелком. Еще один пулемет устанавливался в полу кабины стрелка, с его помощью можно было защищать нижний задний сегмент. На практике пулеметы в мотогондолах стояли на единичных машинах. Среди бомб разного типа самолет мог брать на борт и так называемые «парафраги» — небольшие осколочные бомбы на парашютах, взрывающиеся над землей. «Парафраги» были очень эффективны против живой силы и небронированной техники.

Последние 17 машин А-20А оснастили двигателями R-2600-11. Внешне эти самолеты отличались капотом без дополнительных вентиляционных отверстий. Большинство самолетов А-20А собрали на заводе в Санта-Монике. Эти самолеты по документам проходят как А-20А-DO. Некоторое число машин собрали в Эль-Сегундо (A-20A-DL) и Лонг-Бич (А-20A-DE).

Первые А-20А появились в боевых частях летом 1941 года, заменив устаревшие А-17. До конца года удалось укомплектовать несколько эскадрилий, в том числе 58-ю эскадрилью, базировавшуюся на аэродроме Хикем-Филд на Гавайях. Два А-20А из этой части были уничтожены 7 декабря 1941 года во время атаки японцев на Перл-Харбор.

В августе 1942 года в 89-й эскадрильи 3-й бомбардировочной группы, дислоцированной в Порт-Морсби на Новой Гвинее, находилось 39 самолетов А-20А. Майор Ганн, не слишком довольный боевыми качествами машин, решил усовершенствовать их силами имевшейся в его распоряжении полевой мастерской. Механики убрали из носа кресло бомбардира, установив на его место батарею из четырех 12,7-мм пулеметов «Браунинг» и боекомплект к ним. Плексигласовое остекление носа осталось на месте, его только закрасили краской в тон остального камуфляжа. В бомбовом отсеке поместили дополнительный бензобак объемом 1703 л. В таком варианте самолет назвали «Ганшип». Переделка оказалась достаточно удачной. Позднее по этой схеме переделывались новые А-20В и С, а также австралийские А-20А.

Когда в боевые части начали поступать первые А-20А, «Дуглас» уже располагал прототипом ХА-20В. Вопреки своему названию, самолет не имел никакого отношения к самолетам А-20В. ХА-20В представлял собой стандартный А-20А с тремя дистанционно управляемыми турелями фирмы «Дженерал Электрик». В каждой турели стоял сдвоенный пулемет «Кольт-Браунинг» калибра 7,62 мм. Одна из турелей стояла в носу фюзеляжа, а две другие — над и под хвостовой частью фюзеляжа. Прототип испытали в июле 1941 года, но в серию он не пошел. Это был не единственный экспериментальный самолет. Позднее появился XA-20F, представлявший собой прототип A-20F. Самолет переделали из А-20А, возможно, это был тот же ХА-20В. Машину оснастили двумя турелями «Дженерал Электрик», на этот раз со спаренными 12,7-мм пулеметами «Браунинг». На носу турель отсутствовала, а позднее там установили 37-мм пушку. Вооружение оказалось очень хорошим, но оно настолько перегрузило машину, что о ее боевом применении не могло быть и речи. Затем 37-мм пушку с успехом установили на бомбардировщике «В-25 Митчелл».

Этот А-20 А вооружили парой дистанционно управляемых турелей, а в носу фюзеляжа смонтировали 37-мм пушку. В такой конфигурации самолет получил обозначение А- 20F. Хотя серийно данный самолет не выпускался, опыт работ над ним использовался в последующих самолетах фирмы «Дуглас».

Этот А-20 А вооружили парой дистанционно управляемых турелей, а в носу фюзеляжа смонтировали 37-мм пушку. В такой конфигурации самолет получил обозначение А- 20F. Хотя серийно данный самолет не выпускался, опыт работ над ним использовался в последующих самолетах фирмы «Дуглас».

Данный самолет, также имевший дополнительное вооружение, обозначался как ХА-20В. В действительности он не имел никакого отношения к бомбардировщикам А-20В.

Данный самолет, также имевший дополнительное вооружение, обозначался как ХА-20В. В действительности он не имел никакого отношения к бомбардировщикам А-20В.

Но вернемся в 1940 год. «Дуглас» получил заказ на 999 самолетов А-20В. Внешне А-20В отличались от А-20А по остеклению носовой части фюзеляжа, напоминавшего остекление на DB-7 и DB-7A. Кроме того, заказали еще 480 машин в разведывательном варианте, имевшем увеличенный запас топлива (О-53), но этот заказ аннулировали после того, как стало ясно, что стандартные А-20А легко переделываются в разведчики силами полевой мастерской. Двигатели остались прежние — R-2600-11. Вооружение самолета усилили. Четыре передние пулемета калибра 7,62 мм заменили двумя М-2 калибра 12,7 мм. Стрелок также получил в распоряжение два крупнокалиберных пулемета. Полностью переконструировали бомбовую камеру. Прежде бомбы в нее грузили вертикально, теперь появилась возможность и горизонтальной укладки. В задней части бомбового отсека можно было установить дополнительный бензобак объемом 751 л. Самолеты А-20В выпускались на заводе в Лонг-Бич (A-20B-DL). Среди 999 выпущенных машин 334 поступили на вооружение американской авиации, а 665 передали Великобритании и Советскому Союзу. Позднее, и те самолеты, что достались британцам, были переправлены в СССР. А-20В применялся в качестве бомбардировщика, штурмовика, разведчика и учебно-тренировочного самолета. Оснащенные фотокамерами самолеты осенью 1942 года совершали разведывательные полеты над Францией, позднее их передали в учебные части, где использовали для буксировки воздушных целей.

Восемь А-20В из числа оставшихся в США также приспособили для буксировки воздушных целей и передали на флот, где им присвоили обозначение BD-2. Эти самолеты получили морское радиооборудование и спасательные средства, обязательные для самолетов морской авиации.

Следующей модификацией стал А-2 °C — аналог «Бостона III». Вообще, «Дуглас» пытался унифицировать оба самолета, но на практике английская и американская версии отличались друг от друга.

Самолет A-20G был лучшим представителем семейства А-20. Он выпускайся самой массовой серией, на его базе создавались различные варианты. В ходе выпуска конструкция самолета также менялась. Первые A-20G несли в носовом сегменте четыре 20- мм пушки. позднее их заменили 12,7-мм пулеметами. Большинство пушечных машин по ленд-лизу передачи Советскому Союзу.

Самолет A-20G был лучшим представителем семейства А-20. Он выпускайся самой массовой серией, на его базе создавались различные варианты. В ходе выпуска конструкция самолета также менялась. Первые A-20G несли в носовом сегменте четыре 20- мм пушки. позднее их заменили 12,7-мм пулеметами. Большинство пушечных машин по ленд-лизу передачи Советскому Союзу.

A-20G ранние

A-20G ранние

A-20G поздние

A-20G поздние

На поздних A-20G вместо прежней полуоткрытой пулеметной установки появилась вращающаяся турель «Мартин» с парой 12,7-мм пулеметов. Пулемет, защищающий днище самолета, остазся на прежнем месте. В иллюминаторе видна пулеметная лента нижнего пулемета.

На поздних A-20G вместо прежней полуоткрытой пулеметной установки появилась вращающаяся турель «Мартин» с парой 12,7-мм пулеметов. Пулемет, защищающий днище самолета, остазся на прежнем месте. В иллюминаторе видна пулеметная лента нижнего пулемета.

А-2 °C отличались от А-20В остеклением носовой части, представлявшее собой шаг назад к А-20А. Другими словами, граница остекления снова стала диагональной вместо ступенчатой. На самолете стояли двигатели «Райт R-2600-23»

без турбонаддува, по мощности приближающиеся к применявшимся прежде R-2600-11. Двигатели отличались тем, что вместо кольцеобразного коллектора имели индивидуальные выхлопные патрубки для каждого цилиндра. Самолет оснастили протектированными бензобаками, дополнительное бронирование защищало важные узлы. Вооружение снова свели к семи 7,62-мм пулеметов (четыре по бокам фюзеляжа, два в задней установке, один в днище). Бортовые пулеметы прикрыли обтекаемыми блистерами. От пулеметов в гондолах отказались. Толку от них не было никакого, кроме того, они съедали несколько килограммов полезной массы. А масса у А-2 °C подросла по сравнению с А-20В из-за дополнительного бронирования. Но живучесть самолета увеличилась, увеличились и боевые возможности машины.

А-2 °C выпускался для поставок в рамках ленд-лиза в Великобританию, Австралию и СССР. Но А-2 °C не был единственным самолетом, выпускаемым «Дугласом». Завод в Санта-Монике был полностью загружен сборкой транспортных самолетов C-47/DC-3 «Дакота» — самого популярного самолета, выпускавшегося фирмой. Поэтому «Дуглас» решил передать лицензию на выпуск части заказа фирме «Боинг». В результате «Дуглас» выпустил только 808 самолетов А-2 °C-DO, тогда как остальные 140 А-2 °C-ВО выпустил завод «Боинг» в Сиэтле. Лицензированные машины отличались от оригинальных электрооборудованием и расположением воздухозаборников на капоте двигателя, допускавших установку тропических воздушных фильтров.

Турель обеспечиваю стрелку круговой обзор и значительный сектор обстрела, хотя мертвые зоны все же имелись. Фюзеляж в районе турели слегка расширили.

Турель обеспечиваю стрелку круговой обзор и значительный сектор обстрела, хотя мертвые зоны все же имелись. Фюзеляж в районе турели слегка расширили.

Турель могла вращаться на 360 гр. прикрывая почти всю верхнюю полусферу.

Турель могла вращаться на 360 гр. прикрывая почти всю верхнюю полусферу.

Часть самолетов А-2 °C из последних производственных серий предназначались для подготовки экипажей бомбардировщиков. У этих самолетов в задней части бомбового отсека установили дополнительный бензобак объемом 2033 л. В результате дальность самолета резко увеличилась, но при этом серьезно пострадали летные качества машины. Поэтому на практике такие баки если и использовали, то только при перегоне самолетов на дальние расстояния за пределами зоны боевых действий.

Еще 56 самолетов А-2 °C переделали в торпедоносцы. Держатели торпеды крепились к створкам бомболюка. ВМФ США торпедоносцем не заинтересовались, поэтому все машины этой серии отправили в Советский Союз.

Раз речь зашла о специализированных модификациях, следует упомянуть о А-2 °C с серийным номером 119205. Самолет использовали для испытания эффективности осколочных снарядов… зенитной артиллерии. У самолета сняли всю обшивку фюзеляжа от кабины пилота до кабины стрелка, заменив ее тонким бронелистом. Броней также покрыли мотогондолы и крылья. Фонарь кабины пилота выполнили из бронестекла. Крышка фонаря открывалась на правую сторону. Борта кабины защитили толстой броней. К сожалению нет никакой информации о том, в чем заключались испытания самолета и какова была его судьба. Поскольку переделки машины по сравнению с серийным вариантом были очень велики, можно заключить, что испытания касались не самого самолета, а эффективности боеприпасов.

Самолеты А-2 °C армейской авиации США в большинстве своем применялись на Тихом океане. Там А-2 °C совершали бомбовые вылеты совместно с «Митчеллами», «Вентурами», В-17, В-24 и даже австралийскими «Бофайтерами 21». В полевых условиях А-2 °C переделывались в штурмовой вариант «Ганшип», по образцу А-20А и В. А-2 °C применялись американцами и в Европе, но это были английские «Бостоны III» и IIIA.

А-2 °C был последним из семейства А-20, который претерпел заметные изменения по сравнению с предшественниками. Существовали и модификации D, Е и F, но в серию они не пошли. А-20D представлял собой вариант А-20В, оснащенный двигателями R-2600-7 с турбонаддувом и топливными баками повышенной вместимости. В то же время, баки не имели протектированных стенок. Это и погубило машину. Выяснилось, что необходимости в подобном бомбардировщике нет, поэтому проект остановился на стадии прототипа. Чуть больше удачи выпало на долю А-20Е. 17 машин этого типа было заказано на заводе в Санта-Монике. Причем самолеты не строились с нуля, а переделывались из А-20А. Самолеты имели упрощенную и максимально облегченную конструкцию. На А-20Е также отсутствовали протестированные бензобаки. В таком виде самолет не годился для боевого применения, поэтому их использовали в качестве курьерских машин вдалеке от зоны боевых действий. Возможно, самолеты изначально готовились на эту роль.

Кабина пилота на A-20G лишь незначительно отличаюсь от кабин более ранних машин. Кнопка на штурвале — спуск носовых пулеметов. Слева ручка газа, регулятор состава топливовоздушной смеси и регулятор шага винтов.

Кабина пилота на A-20G лишь незначительно отличаюсь от кабин более ранних машин. Кнопка на штурвале — спуск носовых пулеметов. Слева ручка газа, регулятор состава топливовоздушной смеси и регулятор шага винтов.

Самолет A-20G мог нести дополнительный топливный бак, который крепился под бомбовый отсек. Такой бак использовался при перегоне самолетов на дальние дистанции. При этом использовать бомбовый отсек по назначению было невозможно.

Самолет A-20G мог нести дополнительный топливный бак, который крепился под бомбовый отсек. Такой бак использовался при перегоне самолетов на дальние дистанции. При этом использовать бомбовый отсек по назначению было невозможно.

О A-20F разговор шел уже во время подписания контракта на А-20А. Самолет оснастили тремя турелями «Дженерал Электрик». Первое время самолет рассматривался как этап в программе создания бомбардировщика В-29 «Суперфортресс». Был построен всего один прототип — XA-20F.

До этого времени самолеты А-20 в модификациях А, В и С выпускались, главным образом, для европейских союзников. Иначе сложилась судьба у A-20G. Во-первых, это была первая по настоящему массовая модификация самолета. Во-вторых, самолет выпускался прежде всего для американской авиации. Всего собрали 2850 машин A-20G в нескольких сериях от G-1 до G-45.

Самолеты A-20G-1-DO отличались от своих предшественников глухим носом и экипажем из двух человек. В носовой части фюзеляжа вместо места бомбардира стояли пушки или пулеметы. Двигатели остались прежними — R-2600-23. Вооружение изменилось и состояло из четырех 20-мм пушек М-1, установленных в носу (боекомплект 60 выстрелов на ствол), двух 12,7-мм пулеметов «Браунинг» (500 выстрелов на ствол) по бортам фюзеляжа, двух 12,7-мм пулеметов в хвостовой установке и один 7,62- или 12,7-мм пулемет в днище хвостовой части фюзеляжа. Под крыльями предусматривалась возможность подвесить четыре бака по 644 л каждый.

Конструкция сохранилась без изменений в сериях G-5, G-10 и G-15. Всего построили 250 самолетов. Усиление вооружения и конструкции самолета привели к его перегрузке, тогда как мощность двигателей осталась прежней. В результате летные качества самолета резко ухудшились. Поэтому военные были не в восторге от этих машин. От производителя потребовали улучшить характеристики машин. Кроме того, военные предложили заменить ненадежные пушки М-1 на проверенные пулеметы калибра 12,7 мм с боекомплектом 400 выстрелов на ствол. Первые, вооруженные пулеметами вместо пушек А-20 появились в рамках серии G-20. Большинство пушечных G-20 (250 штук) отправили по ленд-лизу в СССР.

A-20G отличался от прежних модификаций закрытой вращающейся турелью «Мартин». Турель, оснащенная электрическим приводом, несла два 12,7-мм пулемета «Браунинг». Турель обеспечивала круговой сектор обстрела и практически не имела мертвых зон.

A-20J представлял собой тот же A-20G, но с остекленным носом. Данный самолет предназначался на роль машины, ведущей группу A-20G. Их также использовали в качестве штурманских машин, поскольку они оснащались дополнительным комплектом навигационных приспособлений.

A-20J представлял собой тот же A-20G, но с остекленным носом. Данный самолет предназначался на роль машины, ведущей группу A-20G. Их также использовали в качестве штурманских машин, поскольку они оснащались дополнительным комплектом навигационных приспособлений.

A-20G (поздние)

A-20G (поздние)

A-20J

A-20J

А-20А-С(ранние)

А-20А-С(ранние)

А-20А-С(поздние)

А-20А-С(поздние)

Хотя у A-20J был застекленный нос, они сохранили пару 12,7-мм пулеметов, поэтому при необходимости их можно было использовать в качестве штурмовиков. Иногда эти пулеметы снимали, чтобы облегчить машину. Этот A-20J летал в составе 410-й бомбардировочной группы 9-й воздушной армии.

Хотя у A-20J был застекленный нос, они сохранили пару 12,7-мм пулеметов, поэтому при необходимости их можно было использовать в качестве штурмовиков. Иногда эти пулеметы снимали, чтобы облегчить машину. Этот A-20J летал в составе 410-й бомбардировочной группы 9-й воздушной армии.

Турель потребовала изменить конструкцию фюзеляжа. В районе турели фюзеляж сделали шире на 15 см. Пулемет, защищавший нижнюю полусферу, оставили на месте. В результате самолет стал нести девять 12,7-мм пулеметов с боекомплектом 400 выстрелов на ствол (6 в носу, 2 в турели, 1 в днище). Такое вооружение было обычным для американской бомбардировочной авиации. Крупнокалиберный «Браунинг» был практически единственным типом пулемета, стоявшим на американских самолетах.

Турель «Мартин» и вооружение из 9 «Браунингов» стало стандартным вооружением последовавших серий A-20G (-25, -30, 35, -40 и -45). Характерной чертой самолетов этих серий стал и дополнительный бензобак, устанавливаемый в бомбовый отсек. Бак имел обтекаемую форму и плотно садился на крышку бомбового отсека. Большой запас топлива позволял уверенно перегонять самолеты из Аляски в Сибирь. Поскольку люк закрывался баком, самолет мог брать только четыре 227-кг бомбы на внешнюю подвеску. Была возможна и обратная конфигурация: баки подвешивались под крыльями, а бомбы помещались в бомбовый отсек. Самолет оснащался бомбовым прицелом, который позволял в какой-то мере компенсировать отсутствие в экипаже бомбардира.

Мысль о том, как бы усилить огневую мощь самолета, беспокоила не только конструкторов, но и летчиков. В некоторых частях под крыльями самолетов подвешивались трехметровые трубчатые направляющие для ракет М8 калибра 4,5-дюйма (11,43 см). A-20G мог нести до двенадцати таких ракет, сгруппированных в четыре батареи по три. Направляющие подвешивались на рамочном станке, который обеспечивал небольшой угол наведения.

Работы над ракетами М8 начались в 1941 году, а первые пробные пуски состоялись год спустя. Зимой 1943/44 г.г. ракеты впервые применили против японцев в Бирме и немцев в Италии. М8 служили для борьбы с наземными объектами. Боевая головка ракеты М8А3 содержали 1,82 кг взрывчатки, а ракеты М8Т22 -1,93 кг. Ракета оснащалась твердотопливным двигателем, работавшим в течение 0,3 сек. Масса ракеты составляла 17,5 кг, начальная скорость 935 км/ч, дальность полета 0,5 км.

А-20, вооруженные ракетами М8, использовали для борьбы с танками, но скоро выяснилось, что овчинка не стоит выделки. Проблемы с использованием ракет не окупали получавшихся результатов. Поэтому вскоре от их использования на «Хавоках» отказались.

Самолеты А-20Н/К представляли собой те же A-20G/J, но с форсированными двигателями. Внешних отличий самолеты не имели. Этот самолет долго хранился после Второй Мировой войны, но позднее его все равно отправили на слом. Позднее удалось найти один самолет, попавший в частные руки и потому сохранившийся.

Самолеты А-20Н/К представляли собой те же A-20G/J, но с форсированными двигателями. Внешних отличий самолеты не имели. Этот самолет долго хранился после Второй Мировой войны, но позднее его все равно отправили на слом. Позднее удалось найти один самолет, попавший в частные руки и потому сохранившийся.

Необычный эксперимент проводился с одним А-20Н. Самолет оснастили гусеничными тележками, что должно было позволить машине взлетать и садиться, несмотря на грязь и снег.

Необычный эксперимент проводился с одним А-20Н. Самолет оснастили гусеничными тележками, что должно было позволить машине взлетать и садиться, несмотря на грязь и снег.

Гусеничная тележка вместо колеса также должна была позволить самолету садиться на аэродромах с поврежденной ВПП. Американцы часто захватывали аэродромы в плохом состоянии. Однако специальные аэродромные бригады быстро приводили взлетные полосы в порядок, поэтому необходимость в гусеничном шасси отпала.

Гусеничная тележка вместо колеса также должна была позволить самолету садиться на аэродромах с поврежденной ВПП. Американцы часто захватывали аэродромы в плохом состоянии. Однако специальные аэродромные бригады быстро приводили взлетные полосы в порядок, поэтому необходимость в гусеничном шасси отпала.

Двигатели «Райт R-2600-23», стоявшие на А-20, развивали мощность 1600 л.с./1176 кВт. Так как масса самолета заметно подросла, мощности двигателей уже не хватало. Поэтому вскоре появился A-20H-DO, оснащенный двигателями R-2600-29 мощностью 1700 л.с./1250 кВт. Всего завод в Санта-Монике построил 412 бомбардировщиков А-20Н. Кроме двигателей самолет А-20Н ничем не отличался от A-20G.

Один А-20Н в порядке эксперимента оснастили гусеничным шасси. По мысли конструкторов гусеничное шасси позволило бы самолету действовать с полуразрушенных аэродромов. Такие аэродромы часто доставались американцам на Тихом океане после отступления японцев. Взлетно-посадочные полосы таких аэродромов часто были уничтожены в результате американских бомбардировок или самими японцами. Гусеницы также позволили бы самолетам взлетать с заснеженных и обледенелых ВПП, в пустынях и на других малоподходящих территориях.

Для испытаний выбрали А-20Н с серийным номером 4466. С самолета сняли турель и все вооружение, а стойки шасси усилили системой подпорок. На стойках закрепили гусеничные тележки. Передняя стойка шасси и колесо остались без изменений. Стойки шасси с гусеничными тележками не убирались. Хотя самолет прошел полный цикл испытаний, на практике гусеничное шасси не использовалось. Выяснилось, что строительные бригады могут в самые сжатые сроки восстановить любой аэродром. Единственный прототип гусеничного самолета получил обозначение ТА-20Н, позднее его снова переделали в стандартный А-20Н.

Следующей модификацией самолета «Хавок» стал A-20J. Как и его предшественники, это был скорее штурмовик, чем бомбардировщик. При этом самолет нес мощное пушечное вооружение, но также сохранил возможность брать бомбы. В составе экипажа A-20J снова появился бомбардир, который занимал место в остекленном носу самолета. Батарею пулеметов из носовой части убрали, сохранив лишь два ствола по бортам. Место бомбардира было полностью оснащено прицельными приспособлениями. Самолеты A-20J предназначались на роль ведущих, которые направляли на цель формации A-20G. Поскольку базой для A-20J послужил A-20G, то на самолете стояли двигатели R-2600-23. Выпустили всего 450 таких самолетов, первые из которых появились в боевых частях в конце 1943 года.

Последней серийной модификацией самолета стал А-20К, который представлял собой A-20J, но с более мощными двигателями как у А-20Н. Было выпущено 413 самолетов А-20К. Последний А-20К собрали 20 сентября 1944 года. Это был и последний А-20 вообще.

Ночной истребитель «Хавок I». Нижняя сторона самолета выкрашена в черный цвет, верхний камуфляж стандартный.

Ночной истребитель «Хавок I». Нижняя сторона самолета выкрашена в черный цвет, верхний камуфляж стандартный.

«Тербинлайт» в необычном серо-зеленом камуфляже. Этот самолет использовался для подготовки экипажей в 307-й (польской) эскадрилье Королевских ВВС. В носовом сегменте самолета установлен мощный прожектор, который предполагалось использовать для подсветки целей ночью.

«Тербинлайт» в необычном серо-зеленом камуфляже. Этот самолет использовался для подготовки экипажей в 307-й (польской) эскадрилье Королевских ВВС. В носовом сегменте самолета установлен мощный прожектор, который предполагалось использовать для подсветки целей ночью.

Douglas A-20 Boston, модели высоких самолетов 72044 (1998)

Offline

Модели высоких самолетов | № 72044 | 1:72

Facts

Содержимое коробки

Включает: пластиковый литник, белый металл, вакуумная формовка, декаль (водная горка)

Маркировка

Douglas A-20 Havoc
Douglas A-20A Havoc
ВВС США (1941- 1947)
  • 89 BS, 3 BG 40-166 Little Hellion
Douglas Boston Mk.III
Королевские ВВС Австралии (с 1921 г. по настоящее время)
  • 22 Sqn. A28-8 / DU-J
  • 22 кв. A28-5 / DU-F

Срок изготовления

Марка

Модели высоких самолетов

1997

& nbsp

1998

& nbsp

1999

2000

000

000

000

000

000

000

& nbsp

2012

Новый инструмент

Новые детали

Новый инструмент

Новые детали

Новые детали

Новые наклейки

Новые наклейки

Новые наклейки

Новая коробка

Новая коробка

Новая коробка

Инструкции

Скачать | 1311 КБ (.pdf)

Marketplace

Ни в одном из наших партнерских магазинов или товарищей это сейчас не продается.

Встроенные обзоры

Мы не знаем о каких-либо обзорах в упаковке этого Douglas A-20 Boston (# 72044) от High Planes Models.

Тайник

Войдите, чтобы управлять своим тайником

Список желаний (0 товарищей)
Никто

Тайник (2 товарища)

Запущен (0 товарищей)
Никто 9000 9000 9000 9000 Завершено (0x) Никто

Сопутствующие товары

Комплекты деталей и переоборудования

Прозрачные плафоны

Бомбардировщики USAAF Вторая мировая война A-20C Boston, A-20 H / K Havoc, B-29 Superfortress, A -26 Invader, B-26 Marauder
Falcon 1:72
10

198x | Новый инструмент

Многопрофильный (5) +++++++++++

Наклейки

WW II — 2TAF 2nd Tactical Air Force 1944-1945
Model Alliance 1:72
MA-72204 Многопрофильный (8) ++++

Boston Mk.III / IV в службе RAF и SAAF над Африкой и Италией
Наклейки DK 1:72
72064 +++

Книги

+++

Все книги »(всего 14)

Обходы

A-20 Havoc
Грег Ноулз

Изображения: 23

by Грег Ноулз на ARC Air

++ Douglas A-20G Havoc ‘HELL N’ PELICAN II ‘

Изображения: 35

by Phil Mead на Aussie Modeller International

+

Проекты

Лента новостей

Лента новостей не содержит никаких элементов.

Подробнее о Douglas A-20 Havoc

Страница Douglas A-20 Havoc содержит все сопутствующие товары, статьи, книги, обходные пути и проекты моделирования в пластмассовом масштабе, посвященные этому самолету.

Эта тема находится в категории: Самолеты »Пропеллер» Douglas A-20 Havoc

.

Douglas A-20A / DB-7B Бостон, модели высоких самолетов 072044 (2012)

Не в сети

RAAF и USAAC Straffer, SWPA

Модели высоких самолетов | № 072044 | 1:72

Факты

Содержимое коробки

Включает: пластиковый литник, фототравление, белый металл, декаль (водная горка)

Маркировка

Douglas A-20 Havoc
Douglas A-20 Boston
Королевские ВВС Австралии (1921 г.) -сейчас)
  • 22 кв.A28-5 DU-F | Сентябрь 1942 г. | Темно-зеленый, Темная Земля, Небо
  • 22 Sqn. A28-5 DU-F | Сентябрь 1942 г. | Темно-зеленый, Темная Земля, Небо
  • 22 Sqn. A28-8 DU-J | Остров Гуденаф, сентябрь 1943 года | Темно-зеленый, Темная Земля, Небо
  • 22 Sqn. A28-8 DU-J | Остров Гуденаф, сентябрь 1943 года | Темно-зеленый, темная земля, небо
Douglas A-20A Boston
ВВС США (1941-1947)
  • 89 BS, 3 BG 40-166 | Порт-Морсби, август 1942 года | Olive Drab, нейтральный серый

Срок изготовления продукта

Бренд

High Planes Models

1997

& nbsp

1998

& nbsp

1999

2000

000

2000

& nbsp

2012

Новый инструмент

Новые детали

Новый инструмент

Новые детали

Новые детали

Новые наклейки

Новые наклейки

Новые наклейки

Новая коробка

Новая коробка

Новая коробка

13

Marketplace В настоящее время это продается в наших магазинах-партнерах или у друзей.

Встроенные обзоры

Мы не знаем о каких-либо обзорах в упаковке этого Douglas A-20A / DB-7B Boston (# 072044) от High Planes Models.

Тайник

Войдите в систему, чтобы управлять своим тайником

Начато (0 товарищей)
Никто

Завершено (0x)
Никто

02 Сопутствующие товары и детали преобразования

наборы

Навесы Clear-Vax

Бомбардировщики USAAF Вторая мировая война A-20C Boston, A-20 H / K Havoc, B-29 Superfortress, A-26 Invader, B-26 Marauder
Falcon 1:72
10

198x | Новый инструмент

Многопрофильный (5) +++++++++++

Декали

WW II — 2TAF 2nd Tactical Air Force 1944-1945
Model Alliance 1:72
MA-72204 Многопрофильный (8) ++

Книги

+++

Все книги »(всего 14)

Обходы

A-20 Havoc
Грег Ноулз

Изображения: 23

by Greg Knowles on ARC Air

++ Douglas A-20G Havoc ‘HELL N’ PELICAN II ‘

Изображения: 35

от Phil Mead на Aussie Modeller International

+

Лента новостей

Лента новостей не содержит никаких элементов.

Подробнее о Douglas A-20 Havoc

Страница Douglas A-20 Havoc содержит все сопутствующие продукты, статьи, книги, обходные пути и проекты моделирования в пластмассовом масштабе, посвященные этому самолету.

Эта тема находится в категории: Самолеты »Пропеллер» Douglas A-20 Havoc

.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
