Экспериментальный бомбардировщик К-12 «Жар-птица»
| Экспериментальный бомбардировщик К-12 «Жар-птица» |
(К-12, “Жар-птица”) — экспериментальный бесхвостый самолет-бомбардировщик с двумя двигателями М-22, приближавшийся по схеме к “летающему крылу”, над которым К. А. Калинин настойчиво работал, отыскивая пути к сверхскоростному высотному ракетному самолету — летающему крылу. Экипаж — три человека, вооружение — передняя и задняя экранированные турели и бомбовый отсек в фюзеляже на 500 кг бомб. Крыло самолета К-12 — профиля P-II, трапециевидные в плане, без стреловидности, со значительным сужением к концам, на которых было установлено вертикальное оперение в виде “шайб”.
18 августа 1937 года в небе над Тушино пролетел необычный самолет, привлекший пристальное внимание всех гостей парада и вызвавший возгласы восхищения у зрителей. Самолет не имел хвоста и был похож на мифическую «Жар-птицу». Это был К-12 талантливого конструктора Константина Алексеевича Калинина.
4 июля 1932 года создание этого самолета было поручено коллективу Харьковского Авиационного завода опытного и серийного самолетостроения (ХАЗОСС), под руководством директора и главного конструктора К.А.Калинина. В апреле 1933 года экспертам НИИ ВВС были предоставлены эскизные проекты будущего самолета, причем в трех вариантах. Один — традиционной схемы, второй — двухбалочный рамный самолет, и третий — схемы летающее крыло. Последний вариант казался наиболее интересным. Калинин убедил начальника НИИ ВВС В.К.Лаврова остановиться именно на последней схеме. По его мнению такой самолет имел бы большую маневренность и большую защищенность благодаря уменьшению мертвых зон обстрела, работа началась с продувки макетов в аэродинамической трубе ХАИ и с учетом полученных данных в сентябре 1933 года был предоставлен второй эскизный проект.
Бомбардировщик К-12 «Калинин» («Жар-птица») в стандартном окрасе вид спереди
Краткая биография Калинина Константина Алексеевича
Калинин Константин Алексеевич (1889-1938) — советский авиаконструктор. Окончил Одесское военное училище (1912), Гатчинскую военную авиационную школу (1916), Киевский политехнический институт (1925). В годы Первой мировой войны командир авиаотряда. Участвовал в Гражданской войне как лётчик Красной Армии. Строить самолёты начал в 1923 на заводе в Киеве. В 1926 возглавил КБ в Харькове. Под его руководством создано свыше 20 типов самолётов, в том числе пассажирские самолёты К-4 и К-5, санитарный К-3, и К-12 «Жар-птица», а также ряд опытных самолётов. Характерной особенностью самолётов К. являлась эллиптическая форма крыла и горизонтального оперения в плане. Калинин Константин Алексеевич — один из организаторов и первых преподавателей Харьковского авиационного института.
Краткая биография Калинина Константина Алексеевича
Бомбардировщик К-12 «Калинин» («Жар-птица») в стандартном окрасе вид сверху
Проектом предусматривалась так же гражданская модификация самолета на 11 пассажиров с багажом. Чтобы окончательно проверить теоретические расчеты был построен пилотируемый фанерный планер — копия в масштабе 1:2. Летчик П.О.Борисов совершил на нем больше ста успешных полетов. Такая методика в наши дни получила широкое применение. В 1935 году КБ Калинина перевели на новое место — в Воронеж. Вследствие этого постройка опытного самолета задержалась почти на год. В июле 1936 года К-12 выкатили на летное поле. Пилотировал первый полет летчик испытатель Борисов.
Бомбардировщик К-12 «Калинин» («Жар-птица») в стандартном окрасе вид сбоку
Было проведено 46 испытательных полетов, и в начале октября 1936 года его перегнали на подмосковный аэродром НИИ ВВС, где начались уже государственные испытания.
Управление самолетом, ввиду его необычной схемы, оказалось непривычным для многих пилотов, что в конечном итоге сыграло плхую роль в судьбе самолета. В конце 1937 года Калинину, для дальнейшей доводки самолета был предоставлен один из авиационных заводов. В течение двух месяцев на машину установили более мощные двигатели М — 25 с винтами изменяемого в полете шага, убирающееся шасси с электроприводом и несколько измененное вооружение. В таком виде самолет К-12 был уже рекомендован для серийного производства.
Бомбардировщик К-12 «Калинин» («Жар-птица») в одноименном-эффектном окрасе вид сверху
После коротких, но напряженных испытаний весной 1938 года бомбардировщик К-12 одобрила государственная комиссия и был подписан акт о развертывании серийного производства самолета. 1 апреля 1938 года Калинина арестовали по ложному обвинению. Вскоре после ареста, не выдержав лишений, он умер в воронежской тюрьме.
Бомбардировщик К-12 «Калинин» («Жар-птица») в одноименном-эффектном окрасе вид сбоку
К-12 еще некоторое время строился малой серией из десятка самолетов, но вскоре приказом наркома оборонной промышленности все работы были прекращены, самолеты разобрали и отправили на склад, где и были уничтожены во время бомбардировок в период Второй мировой войны.
|
Модель |
К-12 «Калинин» |
|
Экипаж, человек |
3 |
|
Длина, метров |
10,3 |
|
Размах крыла, метров |
20,9 |
|
Высота, метров |
нет данных |
|
Площадь крыла,м |
72,7 |
|
Масса пустого, кг |
3210 |
|
Нормальная взлётная масса, кг |
4200 |
|
Силовая установка |
2хПДМ-22 |
|
Мощность, л. |
2х480 |
|
Крейсерская скорость, км/ч |
189 |
|
Максимальная скорость км/ч |
228 |
|
Практическая дальность, км |
110 |
|
Практический потолок, м |
7170 |
|
Вооружение, пулеметы, мм |
2х7,62 |
|
Бомбовая нагрузка, кг |
500 |
с.Источники:
- Бумажный Генерал — (Бумажное моделирование).
- Моделист-Конструктор. В.Савин. «Жар-птица» Константина Калинина.
- Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
- Симаков Б.Л. Самолеты страны Советов. 1917-1970.
| Вперед > |
|---|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

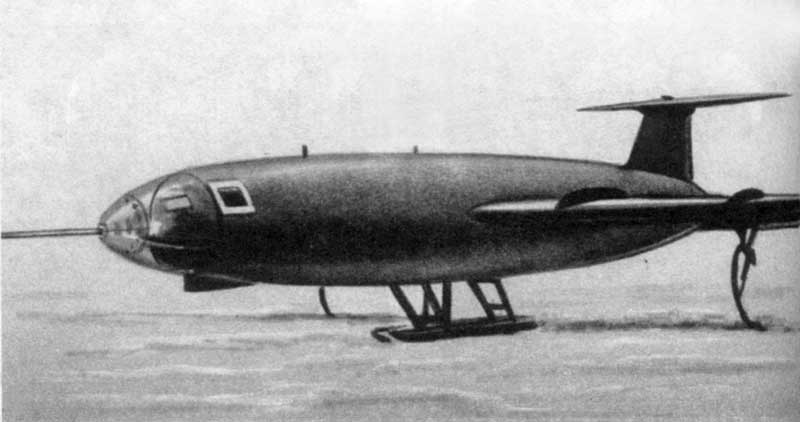

К-12Бомбардировщик ОКБ Калинина К-12 (ВС- 2) — экспериментальный, бесхвостый войсковой самолет – ближний бомбардировщик, разведчик и корректировщик артстрельбы. Самолет был начат проектированием в 1934 году, первый полет осенью 1936 г., летал П.М. Стефановский. Испытания показали невысокую эффективность вертикального оперения на малых скоростях, недостаточную устойчивость и управляемость. Самолет в день авиации 18 августа 1937 г., оформленный в ярко красный сказочный образ «Жар-птицы», был показан на Тушинском параде. Впечатление о машине у специалистов-испытателей было таким: «При создании этого самолета-«бесхвостки» удачно разрешен ряд проблем. Но недостаточная устойчивость пути, неустойчивость самолета при брошенных рулях и отсутствие масляно-пневматической амортизации шасси делают полеты на ВС-12К в недоведенном виде опасными.
При синхронной работе моторов машина устойчиво и надежно сохраняет все режимы и легко управляется в полете.
Габариты всего самолета слишком завышены. Общий вывод: самолет ВС-2 даже при условии установки современных моторов и убирающегося шасси не будет лучше серийного самолета СБ. Решение: все работы по самолету ВС-2 немедленно прекратить как неперспективные, а высвободившиеся ресурсы направить на выпуск самолетов, необходимых ВВС РККА и имеющих перспективу.
Осенью 1936 г.
В 1933 г. КБ ХАЗОСС получает задание на проектирование еще одной боевой машины — бомбардировщика К-13. Для нового самолета была выбрана схема моноплана со средне-расположенным свободнонесущим крылом. Цельнометаллическое, трапециевидное в плане, крыло имело два лонжерона. Вертикальное оперение двухкилевое. Горизонтальное отсутствует. По сути, К-13 — дальнейшее развитие идей, заложенных в К-12. Самолет имел два двигателя жидкостного охлаждения, заключенных в капоты типа NACA, В эти же капоты после взлета убирались шасси. Питание двигателей производилось из четырех баков, расположенных в крыле. Винты металлические с шагом, изменяемым в полете. Для уменьшения посадочной скорости самолет снабдили закрылками типа «Шренка» с электроуправлением. Согласно расчетам, максимальная скорость К-13 должна была составить 407 км/ч на высоте 4000 м. Посадочная скорость — 90 км/ч, это позволяло использовать ВПП сравнительно небольшой длины, что весьма важно во фронтовой обстановке. Параллельно с боевым вариантом разрабатывался и пассажирский — К-14. Экипаж из двух человек. Число посадочных мест — 12. На короткие рейсы предусматривалась установка дополнительных кресел, Согласно расчетам машина должна была развивать до 429 км/ч, при этом посадочная скорость составляла всего 84,5 км/ч. В декабре 1934 г. проект был представлен в Центральное жюри всесоюзного конкурса на скоростной пассажирский самолет. Опытный экземпляр К-13 был построен в 1936 г. в Воронеже. При первых же испытаниях показал, что значительно уступает по своим летным качествам самолету ДБ-3 (отчасти из-за менее пригодных двигателей), а так же он оказался перетяжеленным.
Источники
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приближавшийся по схеме к «летающему крылу», самолет представлял интерес для создания в перспективе скоростного высотного ракетного самолета.
Особенно велик фюзеляж, который к тому же имеет плохую аэродинамику. Это сводит на «нет» все преимущества схемы «бесхвостка» в получении больших скоростей.
Производственное оформление — удовлетворительное».
, в связи с началом войны в Испании и обострением международной обстановки, принято решение прекратить на заводе № 18 все опытные работы и срочно запустить в серию новый дальний бомбардировщик Ильюшина ДБ-3. Однако Калинин, пользуясь своим положением главного конструктора, пытался продолжить работы по своим забракованным самолетам и построить малую серию ВС-2.
Из-за этого план выпуска ДБ-3 был сорван, а находившиеся в подчинении Калинина инженерные службы завода № 18 оказались дезорганизованы.
На основании собранных доказательств и с учетом тяжести вины К.А. Калинин был арестован, приговорен и расстрелян в Воронеже 22 октября 1938 г.
Советские ВВС нуждались в ударном самолете большой дальности, способном нести до 1 т бомбовой нагрузки на расстояние до 5000 км на высоте 4000 м со скоростью 350 км/ч. Выполнение проекта было поручено конструкторской бригаде под руководством П, В. Дыбского. В этот же период над аналогичными заданиями работали ОКБ А. Н. Туполева — АНТ-37 (ДБ-2) и С. В. Ильюшина-ЦКБ-26 (ДБ-3).
Предполагалось, что экипаж самолета будет состоять из трех человек — пилота, штурмана-стрелка и заднего стрелка. Оборонительное вооружение: три пулемета ШКАС — два в передней части бомбардировщика и один в кормовой стрелковой башне.
Интерес к машине быстро угас.
