65 лет назад впервые взлетел дальний бомбардировщик М-4

65 лет назад в небо поднялся дальний бомбардировщик М-4, сложивший основу советского ядерного щита. Как знаменитому «Бизону» удалось опередить время и почему до наших дней дожил не он, а туполевские «Медведи», «Газете.Ru» рассказал один из ведущих конструкторов, бывший начальник сектора аэродинамики ЭМЗ имени В. М. Мясищева Станислав Смирнов.

— Станислав Гавриилович, как и когда принималось решение о создании дальнего бомбардировщика М-4?

— В 1946 году завод №482, директором и главным конструктором которого был Владимир Мясищев, передали ильюшинцам. Целиком, с коллективом. Конструкторских бюро стало много, но за что Мясищева изгнали из авиационной промышленности, до сих пор не знаю.

Недругов и завистников, стремившихся получить этот завод, у него всегда хватало.

Мясищева направили преподавателем в МАИ. Мужик был красивый, иногда заносчивый, и преподавательский состав к нему относился неприязненно. Да и лекции он читал не так, как другие, потому студенты с других факультетов ходили к нему. «Самолет — это не один только планер. Создавать нужно все вместе», — как-то сказал он. А в МАИ тогда считали по-другому.

Со своими студентами и несколькими сотрудниками, которые позднее стали преподавателями МАИ, он придумал «Изделие 25» — дальний бомбардировщик с турбореактивными двигателями (ТРД) и стреловидным крылом. В ЦАГИ, в том числе великий Георгий Бюшгенс, поддержали его, проведя эксперименты. А застрельщиком всего оказался Андрей Туполев.

Как он сам вспоминал, его вызвал Сталин, который спросил: «Почему вы, товарищ Туполев, не хотите сделать так нужный стране самолет (межконтинентальный реактивный бомбардировщик)?». «Мы внимательно просчитали и считаем, что такой самолет с турбореактивными двигателями при существующих расходах топлива не достигнет территории предполагаемого противника», — ответил Туполев.

Сталин походил и сказал, что есть другой конструктор, который берется это сделать, и надо ему дать возможности «не хуже, чем у вас». Туполев сразу догадался, кто был этот другой. Благодаря этому разговору Мясищев получил карт-бланш на создание коллектива. 24 марта 1951 года вышло постановление ЦК ВКП(б) и Совмина о создании нового самолета и назначении Мясищева главным конструктором на завод №23 в Филях. Но одновременно Сталин поручил Туполеву создать и турбовинтовой самолет — Ту-95. Я полагаю, что Сталин понимал необходимость этого самолета, и хотя он не был в техническом отношении подготовлен, дал сразу два задания.

Ведь в тот момент, когда на нас все вокруг наезжали, у нас и атомной бомбы-то толком не было, он и решил вмешаться.

— Какие у Мясищева вообще были отношения с Туполевым, учитывая, что тот тоже был довольно сложным человеком?

— Туполев всегда был против Мясищева, это логично — он соперник по большим самолетам… Нормальная конкурентная борьба. Туполев все время писал в ЦК бумаги, оспаривая те характристики самолетов, которые выдвигал Мясищев. Всегда. Мясищев в своих письмах в ЦК только оправдывался.

— Какие требования предъявлялись к этому самолету?

— Дальность 12 тыс. км — долететь до США, дозвуковая предельная скорость. Через 22 месяца самолет должен был совершить первый полет. Самолет получился, конечно, сырой. 20 января 1953 года состоялся первый полет.

Его поднимал экипаж Федора Опадчего, который работал с Мясищевым еще в Омске, куда их перевезли в качестве зеков.

О первом полете было известно, и в ЛИИ приехали все конструктора со своими замами, но к Мясищеву не подъехали — стояли кучкой отдельно. Когда самолет успешно приземлился, они развернулись, к Мясищеву не подошли — уехали с аэродрома.

— В чем самолет оказался новаторским?

— Это был первый самолет с ТРД, который намного опередил свое время. Двигатели были размещены в крыле, что уменьшило сопротивление — правда, это было сделано не впервые. Стреловидное крыло, большое участие в изготовлении которых принял будущий академик Струминский. Было применено велосипедное шасси, ранее тоже применявшееся, но для такого большого самолета это было необычным — оно позволило самолету взлетать при любом боковом ветре, а ведь он садился в тундре на замерзшие площадки — например в Мурмансе и на Чукотке, откуда достать Америку проще.

Чистое крыло позволило довести аэродинамическое качество самолета до 18 единиц. Первые самолеты из Филей привозили в Жуковский по Москве-реке.

У самолета было мощное электрическое управление. Размах крыла 50 метров. На концах крыльев стойки с колесами в обтекателях, которые тоже повысили аэродинамическое качество. Самолет в том числе мог садиться на грунтовые аэродромы, поэтому размах крыла и схема шасси не были критическим.

— Удалось ли достичь требуемых характеристик?

— С точки зрения техников самолет был сырой, в полете он вел себя блестяще. Самолет не доставал Америку без дозаправки в воздухе, дальности в 12 тыс. не получалось. Опыты с дозаправкой первыми начали туполевцы, а потом мясищевцы. Но туполевцы заправлялись с крыла на крыло, что вызывало очень неустойчивый режим полета конуса на шланге, а у Мясищева конус выпускался из фюзеляжа.

Это работало лучше, и в конце концов дозаправка позволила достигать территории США. Но, что греха таить,

мы могли в этих полетах достать Америку, но обратно бы ни туполевские самолеты, ни мы не возвращались.

Планировалось, что самолет, отбомбившись ядерными бомбами, должен добраться до побережья и экипаж покинуть самолет на парашютах, и тут наши подводники их собирают.

1 мая 1954 года самолет в сопровождении истребителей пролетел над Красной площадью. Американские журналисты, находившиеся там, писали, что это было удивительно. Они увидели снизу зловещий люк и,

потрясенные видом этих самолетов, назвали статью – «США – второразрядная держава?».

Американцы оценили бомбовую грузоподъемность самолета от 5 до 10 тонн, что примерно соответствовало действительности. А через год на Кремлем пролетело уже 18 этих самолетов, причем, как тонко подметили американцы, некоторые не имели опознавательных знаков, значит — они только вышли из цехов и к войсковым частям еще не были приписаны.

В начале потерь самолетов не было, позднее в войсковых частях стали терять самолеты, и достаточно часто — из-за разгильдяйства. Один самолет потеряли, отправив его в полет и не сняв струбцины с рулей высоты. М-4 пошел в серию, планировалось делать по 25 штук в год, но всего было создано порядка 30 штук. У самолета была масса недостатков, поэтому последующие серии выпускались по два-три самолета и резко отличались от предыдущих.

— И так появился самолет 3М?

— Да, это была глубокая модернизация самолета, он взлетел в 1956 году. На этом самолете большинство недостатков было устранено. Если на М-4 было V-образное хвостовое оперение, то на 3-М оно было прямым, что повысило его эффективность. И, конечно, были поставлены новые двигатели — тяга возросла с 9 тонн до 11.

Катастроф было много, я работал в аварийных комиссиях, и мы всегда старались обвинить технику, а сейчас сразу винят человеческий фактор. М-4 превратили позднее в танкеры, а из 3М сделали ракетоносцы, всего их было сделано чуть больше ста самолетов. Основные дивизии были в Украинке, Энгельсе и Шауляе.

Самолеты 3М сбрасывали ядерные бомбы на Новой Земле в 1961 году, летали и «за угол».

— Ту-95 или бомбардировщики Мясищева играли более важную роль в обеспечении советского ядерного щита?

— Во-первых, М-4 опередили туполевский Ту-95. Ту-95 не повезло с двигателем, поэтому когда М-4 уже пошел в серию, Ту-95 еще проходил испытания, поэтому первые полки Дальней авиации состояли из М-4.

На самолетах 3М уже была достигнута дальность в 12 тыс. км. Хотя на полет обратно этого все равно не хватало. Но к этому времени дозаправка по принципу Мясищева была освоена уже и туполевцами.

Политика против авиации

— Американцы втиснули самолеты Мясищева в ОСВ-2 (Договор о сокращении наступательных вооружений 1979 г), а туполевские оставили. И это не просто так — ведь у 3М были лучшие характеристики, они имели большую дальность. Тут сыграло роль недомыслие нашего руководства.

— То есть по этой причине Ту-95 остались служить и летают до сих пор, а 3М отправились на свалку истории?

— Да. Американцы – умные люди. Они впихнули лучший самолет в ОСВ-2, а наши дипломаты все это прохлопали. Сначала нас заставили зашить бомболюки — на Ту-95 этого не делали. Как и на Ту-95, которые позднее прошли модернизацию, на 3М можно было поставить новые двигатели, поскольку Мясищев сделал очень изящные гондолы двигателей и потому они легко заменялись в полевых условиях.

— Самолет 3М — один из немногих, у которых дело так и не дошло до боевого применения?

— Да. Но летал он над всеми континентами, тогда все это было просто, летал и над Индийским океаном, обо всем этом мне рассказывали летчики в Энгельсе. А вот в Карибском кризисе он участия не принимал.

— На основе 3М пытались сделать пассажирский вариант и самолет с ядерной силовой установкой?

—Да, был проект бомбардировщика М-60 с ядерным двигателем, эти работы велись, и американцев это сильно встревожило. Но в 1960 году проект закрыли – сделать ядерный самолет очень сложно. Такой самолет, М-19, мы пытались сделать, когда я уже работал у Мясищева в 1974 году.

Он должен был стартовать горизонтально, выходить в космос, после чего совершать горизонтальную посадку.

— Однако поработать на космос мясищевским бомбардировщикам все-таки довелось… Как вообще пришла в голову идея возить «Буран» на спине военного самолета?

— Эта идея пришла в голову только Мясищеву. Он всю жизнь любил и не расставался со своими самолетами. Нас заставили работать, мы поработали и сказали: «полетит». А в противном случае нужно было завод строить на Байконуре, чтобы не возить «Буран» и «Энергию» из Москвы и Куйбышева.

Чтобы обеспечить путевую устойчивость, на концах горизонтального оперения сделали две шайбы. Пришлось удлинить всю хвостовую часть,

Диаметр фюзеляжа меньше диаметра груза в три раза! Никто не верил, что это возможно. Но это была колоссальная экономия.

И когда мы на этот самолет позднее поставили отсеки ракеты «Энергия», академик Бюшгенс сказал: «Вот делали же самолеты! Мы его портим, а его аэродинамическое качество остается». С «Бураном» на спине у самолета от 18 единиц качества оставалось еще 12, и этого хватало.

Я был начальником сектора аэродинамики на ЭМЗ, и у меня жарким летом 1978 года был доклад в ЦАГИ по ВМ-Т вместе с Мясищевым, и это было его последнее посещение института. В ЦАГИ тогда говорили: «Владимир Михайлович, ведь любая неудача в космосе будет свалена на вас. Вы везете ракету голой!».

А мы эту ракету (водородный бак) наддували и делали шарнирные опоры, чтобы деформации фюзеляжа не передавались на блоки ракеты.

Всего было произведено порядка 180 полетов с грузами на спине. Было сделано три таких самолета.

— И сейчас сохранились два самолета?

— Да. Один в Жуковском и еще один — в Музее Дальней авиации в Рязани (Дягилево). Он принадлежит нам, мы его туда на ремонт отправили, а потом начались 90-е годы, и вернуть его не удалось. Но директор там молодец — содержит его. Вроде готов продать его, но его никто не покупает, да и как его вывезти оттуда, непонятно.

— Вы наблюдали закат эпохи бомбардировщиков 3М. Как это происходило?

— По ОСВ-2 бомболюки на них были уже зашиты, и они перестали быть бомбардировщиками и могли быть только танкерами. В 1983 году, когда я делал фильм о Мясищеве, приехал в Энгельс, эти самолеты там называли «наш кормилец», ведь тогда еще не было Ту-160.

Последние самолеты там приземлились с минимальным запасом топлива, их отвезли на дальнюю площадку, и там они стояли, как ветераны в траве. Начальство дало добро местным колхозникам, и те заправляли с этих самолетов свои тракторы. А последний самолет поднялся в воздух в 1994 году, и вел его летчик В. Гур – он перегнал самолет из Дягилево в Энгельс…

Своенравный «Бизон». Почему на бомбардировщике М-4 было сложно летать

https://ria.ru/20180120/1512877321.html

Своенравный «Бизон». Почему на бомбардировщике М-4 было сложно летать

Своенравный «Бизон». Почему на бомбардировщике М-4 было сложно летать — РИА Новости, 03.03.2020

Своенравный «Бизон». Почему на бомбардировщике М-4 было сложно летать

Взлететь с домашнего аэродрома, на большой скорости пересечь океан, сбросить пятитонную бомбу на цель и вернуться обратно — с началом холодной войны и ядерного… РИА Новости, 20.01.2018

2018-01-20T08:00

2020-03-03T09:06

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/sharing/article/1512877321. jpg?15128404811583215604

ссср

россия

РИА Новости

4.7

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2018

РИА Новости

4.7

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

4.7

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

4.7

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

4. 7

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

безопасность, ссср, андрей туполев, министерство обороны ссср, ту-95мс, россия

Безопасность, СССР, Андрей Туполев, Министерство обороны СССР, Ту-95МС, Россия

МОСКВА, 20 янв — РИА Новости, Андрей Коц. Взлететь с домашнего аэродрома, на большой скорости пересечь океан, сбросить пятитонную бомбу на цель и вернуться обратно — с началом холодной войны и ядерного противостояния СССР и США обе сверхдержавы приложили большие усилия для создания авиационного средства доставки оружия массового поражения на территорию противника. Эту гонку с небольшим отрывом выиграл Советский Союз. Ровно 65 лет назад, 20 января 1953 года, свой первый полет совершил реактивный стратегический бомбардировщик М-4 — 80-тонная махина, прозванная аналитиками НАТО «Бизоном». Спустя два года его направили в строевые части. М-4 стал первым в мире серийным межконтинентальным носителем ядерной бомбы, на несколько месяцев опередив своего главного конкурента — американский B-52. О непростой судьбе этого самолета — в материале РИА Новости.

Велосипедная схема

23 декабря 2017, 08:00

Крылатые снайперы. Почему от дальней авиации не убежать и не спрятатьсяПочему от дальней авиации не убежать и не спрятаться

Советский Союз вступил в ядерную гонку, проигрывая США не только по количеству бомб, но и по составу дальней авиации. К 1951-му у американцев уже были бомбардировщики B-47 Stratojet, способные с аэродромов Западной Европы наносить удары по важнейшим советским объектам. Перед СССР стояла сложная задача: создать самолет с дальностью полета без дозаправки 10-12 тысяч километров и с боевой нагрузкой не менее пяти тонн — именно столько весила первая советская атомная бомба РДС-1 мощностью 22 килотонны. Кроме того, машина должна быть быстрой, способной уходить от истребителей ПВО. Потолок скорости задали по тем временам довольно высокий — 900-950 километров в час. Еще одно важное требование — комфортный для экипажа и машины крейсерский полет на высотах 12-13 тысяч метров.

Руководство страны обратилось к Андрею Туполеву, однако тот отказался. Он считал, что на данном этапе технического прогресса такую машину создать невозможно. По его мнению, прожорливые турбореактивные двигатели сокращали боевой радиус действия бомбардировщика, а турбовинтовые не давали нужной скорости и высоты. В итоге Туполеву поручили разработку турбовинтового бомбардировщика, который со временем трансформировался в Ту-95 и до сих пор служит России. А его реактивным собратом в 1951-м занялся конструктор Владимир Мясищев.

CC BY-SA 3.0 / Kaboldy / Схема самолёта М-4, разработанного в ОКБ Мясищева

CC BY-SA 3.0 / Kaboldy /

Через два года самолет был готов: восьмиместный свободнонесущий цельнометаллический среднеплан с четырьмя двигателями и убираемым шасси велосипедного типа. Впервые в воздух его поднял знаменитый летчик-испытатель, ветеран Великой Отечественной войны Федор Опадчий, «обкатавший» к тому моменту более десятка бомбардировщиков. О новой машине ас отозвался однозначно: на таком «звере» летать ему еще не доводилось.

Прототип быстро развивал скорость и набирал высоту, однако был сложен в управлении.

5 января 2018, 17:39

Модернизированный Ту-160М2 поднимется в воздух в конце январяКБ Туполева действительно обещает поднять самолет раньше, чем было заявлено ранее, сообщил Рогозин.

Своими летными качествами М-4 во многом обязан уникальным технологиям, причем некоторые из них ранее в авиастроении не применялись. В частности, Мясищев первым внедрил в конструкцию бомбардировщика алюминиевые сплавы B-65 м B-95 — очень прочные и не утяжеляющие машину. Другая существенная инновация — велосипедная схема шасси из двух главных четырехколесных тележек и двухколесных свободно-ориентирующихся крыльевых опор. Весила такая конструкция меньше, чем классическая трехопорная, однако требовала от пилота несравненно большего мастерства на взлете и посадке.

Самолет в целом соответствовал заданным характеристикам. Он развивал максимальную скорость около 950 километров в час, без дозаправки преодолевал до 10 тысяч километров и поднимался на 11 тысяч метров. Максимальная боевая нагрузка — 24 тонны. Помимо ядерного вооружения, самолет мог нести обычные бомбы, морские мины, торпеды, управляемые бомбы УАБ-2000Ф. Кроме того, М-4 был оснащен мощным оборонительным вооружением: девять 23-миллиметровых пушек НР-23 или шесть 23-миллиметровых пушек АМ-23 в трех двуствольных башенных установках с дистанционным управлением.

Эпоха ракетоносцев

Всего авиапром изготовил два опытных и 32 серийных стратегических бомбардировщика М-4. К сожалению, войсковая эксплуатация самолета сопровождалась многочисленными авариями и летными происшествиями. Сказывалась технологическая сложность: серийные самолеты были весьма своенравными. Особые трудности возникли с системой управления, которая периодически отказывала. Взлет и посадка были сложными и часто сопровождались поломками. Слишком тугой штурвал требовал от пилотов серьезных физических усилий.

6 января 2018, 08:00

Бомбит не по-детски. Самые тяжелые боеприпасы, применявшиеся в войнах

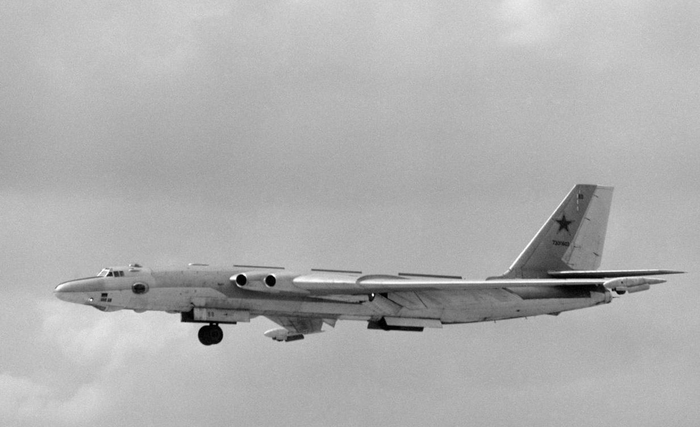

Модернизированный М-4, получивший обозначение ЗМ и впервые поднявшийся в воздух 27 марта 1956 года, конструкторы избавили от многих недостатков. Планер и системы бомбардировщика полностью перепроектировали. Самолету дали новое крыло большего размаха, без излома по задней кромке. В носовой части разместили негерметичный отсек РЛС, закрытый радиопрозрачным обтекателем. Переделали переднюю кабину, расположив рабочее место штурмана-бомбардира под летчиками со смещением влево и установив снизу фонарь. Экипажа сократился на одного человека — до семи. Улучшили шасси, систему управления, повысили мощность двигателей.

В целом экипажи высоко оценивали ЗМ и его модификации. Те, кому удавалось укротить необычную машину, называли ее очень летучей и приятной в пилотировании. Однако за самолетом уже закрепилась репутация аварийного. Из 116 М-4, ЗМ и их вариантов, находившихся в эксплуатации, в авариях и катастрофах погибли 27 машин. Еще не менее трех разбились до поступления в части. Таким образом, потери составили четверть всего парка. Еще один существенный недостаток этих бомбардировщиков — отсутствие ракетного вооружения.

© РИА Новости / Пресс-служба Минобороны РФ / Перейти в медиабанкДозаправка в воздухе стратегического бомбардировщика-ракетоносца Ту-95МС во время выполнения боевой задачи по нанесению ударов крылатыми ракетами Х-101 по объектам террористов в Сирии

Эпоха «эмок» как оружия ядерного сдерживания подошла к концу в 1980-х, с переходом советской авиации на модернизированные ракетоносцы Ту-95МС и Ту-160. Тем не менее бомбардировщики Мясищева служили Родине долгих 40 лет, вплоть до 1994 года — сначала стратегическими бомбардировщиками, потом воздушными топливозаправщиками. Эти машины со сложной судьбой значительно опережали свое время, примененные на них технологии используются до сих пор, в том числе при проектировании перспективных самолетов.
