Самолет руслан технические характеристики: характеристики, экипаж, конструкция, фото и видео самолета

характеристики и описание тяжёлого дальнего транспортного самолёта

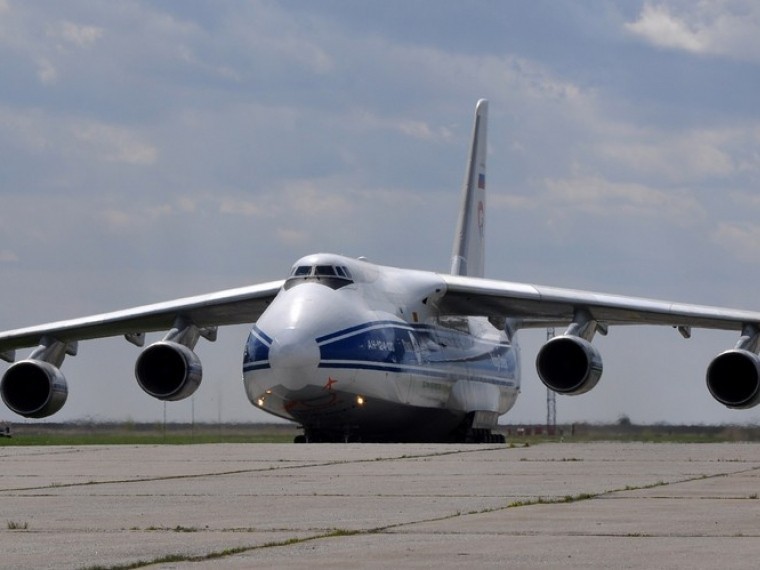

Один из гигантов, созданных в Советское время, это, конечно, АН-124 или “Руслан”, как его еще называют. Если вы внимательно ознакомитесь с техническими характеристиками самолета Ан-124 “Руслан”, то будете весьма впечатлены его возможностями. Да и как не восхищаться этим чудом техники, которое совершило в общей сложности 21 мировой рекорд.

Грузоподъемность самолета “Руслан” и размеры самолета “Руслан” Ан-124 на фото просто поражают воображение. Остается только поражаться техническому гению тех, кто проектировал его. На сегодняшний день это самый большой, грузовой самолет в мировой авиации.

История разработки транспортного самолета «Руслан»

К началу 1960 годов конструкторское бюро имени Антонова успело выпустить несколько удачных моделей самолетов, предназначенных для пассажирских и транспортных перевозок. Одним из лучших стал военно-транспортный Ан-22 «Антей», который мог нести на борту до 60 тонн нагрузки. Подобные показатели долгое время оставались рекордными, но американские технологии не позволяли советским конструкторам переключаться на проекты иного класса.

В США компанией Lockheed велась активная разработка новой машины C-5 Galaxy, которая была гораздо крупнее и грузоподъемнее отечественного Ан-22. Чтобы не отставать от главного конкурента, советской авиации требовался самолет, двукратно превосходящий «Антей» по допустимой массе груза.

Осознание того, что создание такого проекта вполне реально и необходимо, пришло к советскому правительству уже в середине 1960 годов. Сразу после этого было выпущено несколько постановлений и приказов, обязывающих начать разработку нового самолета в ОКБ Антонова под руководством Белолипецкого.

Изначально конструкторы представили два варианта: Ан-126 и Ан-124. Первый имел грузоподъемность до 140 тонн, второй – до 120 т. При этом на них планировалось установить двигатели в количестве 6 и 4 единиц соответственно.

В 1972 году вышел официальный приказ начать прорабатывать проект Ан-124, ему присвоили кодовое название «Изделие 200». Через год конструкторское бюро представило первый макет будущего самолета. Но при его дальнейшей разработке возникли серьезные трудности, из-за чего пришлось отказаться от его реализации и начать прорабатывать проект буквально с нуля. Новая машина получила индекс «Изделие 400», официальное постановление о ее создании вышло в начале 1977 года.

Параллельно была разработана специальная комплексно-целевая программа, суть которой заключается в улучшении самолета. Конструкторы, задействовав ЭВМ, рассмотрели все доступные варианты повышения прочности с долговечностью, развития аэродинамических свойств, дополнения функциональных возможностей и усиления силовой установки. Всего было проанализировано 540 вариаций компоновки машины, а также продуто 185 моделей в аэродинамических трубах. При выполнении программы были привлечены десятки советских предприятий, а для последующего строительства – более 100.

В самолете применили множество продвинутых решений и новых технологий. Он стал первым в истории советской авиации, получившим сверхкритическое крыло. Также решили установить электронную дистанционную систему управления, бортовую систему автоматизированного контроля и улучшенное навигационное оборудование.

Особое внимание уделяли проработке грузовой кабины. Ее выполнили с применением новой разработки «приседания» – самолет опускается, а носовая часть фюзеляжа поднимается, обеспечивая сквозной проезд через грузовой отсек и повышая скорость погрузочно-разгрузочных работ.

При проектировании Ан-124 построили 44 испытательных стенда и 3500 тестовых компонентов машины. Такое решение позволило добиться нужных характеристик и исключить недоработки. Наиболее примечательным стал стенд управления с механизацией крыла, что помогло смоделировать десятки ситуаций во время полета и откалибровать самолет должным образом.

На все стендовые испытания было затрачено 135 тысяч часов реального времени, но это дало возможность отказаться от 100 тестовых полетов в будущем. Дополнительно для испытаний были задействовали четыре летающие лаборатории. Также потребовалось создать планер машины, чтобы провести его первичные тесты. Общее время дополнительных испытаний составило более 60 тысяч часов.

В 1973 году на заводе в Киеве началось строительство корпуса для первого опытного образца Ан-124. К 1979 году была подготовлена техническая документация, позволившая начать производство всей оснастки. Созданием двигателя занималась . Изначально предполагалось монтировать Д-18 на базе американских TF-39, но они имели недостаточный ресурс. Представители компании также рассматривали вариант разработки двигателей на основе английских RB.211-22, для чего им требовалась партия из нескольких образцов. Однако в продаже малого количества моделей было отказано. Тогда конструкторы решили разработать Д-18Т на базе советского Д-36.

Первая выкатка Ан-124 была произведена в октябре 1982 года. На тот момент это был самый большой грузовой самолет в мире. Оставался он таким еще несколько лет. Первые отработки были выполнены на земле. А 24 декабря самолет поднялся в небо и летал примерно один час в сопровождении L-39. Несмотря на успешный полет, экипаж столкнулся с трудностями при посадке – самолет сильно трясло после контакта с землей, что привело к незначительным повреждениям.

К сентябрю 1983 года на Ан-124 выполнили 141 вылет с нахождением в небе в течение 251 часа. С ноября стартовали государственные испытания, при которых самолет совершил 157 полетов длительностью 304 ч. Тесты показали наличие проблем с устойчивостью двигателей на взлете, но ее не устранили.

С 1984 года главой проекта назначали Балабуева. Тогда же стартовали испытания второго опытного образца для изучения уровня безопасности при всевозможных отказах. К концу 1985 года на нем выполнили 163 полета общей длительностью 289 часов. Самолет также был продемонстрирован на парижской авиационной выставке, после которой на нем совершили несколько вылетов для установления мировых рекордов. В течение последующих лет Ан-124 испытывали по возможностям десантирования военных и транспортировки грузов и уровню обледенения. Прыжки с парашютом через задний люк признали опасными.

В декабре 1986 года испытания были завершены. Главным конструктором с того момента назначили Толмачева. Фактическая эксплуатация серийных моделей началась уже в 1987 году, хотя на вооружение они были приняты лишь в 1991. С 1990 года стартовали испытания самолета Ан-124-100, предназначенного для гражданских перевозок. Сертификаты летной годности он получил 30 декабря 1992, после чего стал официально эксплуатироваться.

Начало серийного производства

Новый военно-транспортный самолет тем не менее обретал серьезные перспективы серийного производства. Весной 1999 года минобороны Украины подписало контракт на постройку первых пяти серийных Ан-70. 4 декабря 1999 года Правительство России утвердило план закупки 164 самолетов для отечественных ВВС. Российские участники проекта готовили производственные мощности к началу серийного производства. 12 октября 2000 года в правительстве Украины было подписано постановление об организации серийного производства самолета Ан-70 и заявлена общая потребность ВВС Украины в новом самолете — 65 машин. Выпуск первого серийного ВТС запланировали на 2002 год. Программу рассчитали на 18 лет, а в случае получения экспортных заказов ее планировали продлить.

Планы рухнули через три месяца. На этапе испытания самолета в условиях низких температур произошло очередное трагичное для проекта событие. 27 января 2001 года почти сразу после взлета в Омске из-за остановки двух из четырех двигателей экипаж Ан-70 был вынужден осуще­ствить экстренную посадку вне аэродрома с убранным шасси. Фюзеляж самолета получил значи­тельные повреждения, жертв среди экипажа и находящихся на борту специалистов, к счастью, не было. В ходе расследования установили, что причиной аварии стали отказ третьего двигателя самолета и последующее отключение автоматикой первого двигателя. Имидж проекта был основа­тельно подпорчен.

Специалисты понимали, что главная проблема кроется в области финансирования работ по устране­нию выявленных в проекте недостатков и проведении дополнительных исследований, в том числе газодинамической неустойчивости двигателя. По оценке экспертов, только на доводку двигателя Д-27 требовалось 30 млн. долларов. Кроме того, выяснилось, что невозможно восстановить поврежденную при посадке машину и требуются дополнительные расходы на постройку нового незапланированного экземпляра Ан-70.

Технические характеристики Ан-124

При создании транспортного самолета Ан-124 «Руслан» конструкторы были сосредоточены на максимальной грузоподъемности. Поэтому габариты машины оказались крайне большими. Длина Ан-124 составляет 69,1 м, высота – 21,08 м. Крыло имеет размах 73,3 м при общей его площади 628 м². Пустой самолет весит 178,4 т, а грузоподъемность базовой модели «Руслана» достигает 120 т. Предельная взлетная масса ограничена 392 т. Вес топлива может занимать до 212,35 т. Назначенный ресурс работоспособности – 50000 часов, 10000 вылетов или 45 лет.

Технические характеристики самолета «Руслан» позволяют использовать его с максимальной эффективностью. На нем установлено 4 двигателя Д-18Т, каждый из которых имеет тягу 23430 кгс, и 2 вспомогательных силовых установки ТА-12. Ан-124 способен разгоняться до 865 км/ч, его крейсерская скорость равна 800 км/ч.

Практическая дальность при полной нагрузке ограничена 4800 км, при перевозке 80 т она возрастает до 7500 км. Пустой он способен преодолеть более 20000 км, что доказал в 1987 году, установив рекорд при беспосадочном полете вдоль границ СССР длиной 20151 км. При любой нагрузке самолет может подниматься на высоту до 11600 м. Официальный мировой рекорд, установленный «Русланом» – подъем 171,219 т на 10750 м.

Воздушный старт

Мало кто знает, что с помощью самолета Ан-124 планировали запускать космические аппараты. Этот проект активно обсуждался еще с середины 90-х годов. А с 1998 года над ним работали специалисты АНТК им. Антонова.

Идея «Воздушного старта» довольно проста. На высоте в несколько километров с самолета осуществляется так называемый минометный старт ракеты-носителя, которая затем доставляет полезный груз на орбиту. Для этих проекта даже разрабатывалась специальная модификация «Руслана» — Ан-124-100ВС.

Запуск космических аппаратов с помощью «Воздушного старта» позволяет значительно сократить расходы и обойтись без дорогого космодрома.

Однако все подобные проекты (а их было несколько) так и не продвинулись далее бумажных эскизов. Причина проста и банальна: нет финансирования.

Особенности конструкции

Ан-124 создан по схеме широкофюзеляжного однокилевого высокоплана. Он получил стреловидное крыло со сверхкритическим профилем и увеличенной площадью, изготовленное из алюминиевых деталей.

Вы видели полет самолета АН-124?

ДаНет

Кабина Ан-124 Руслан

Самолет разделен на две палубы: верхнюю и нижнюю. Такое решение позволило расширить полезную площадь грузового отсека и повысить допустимую нагрузку, не ущемляя в пространстве экипаж. В некоторых модификациях компоновка может меняться.

На верхней палубе находятся кабины экипажа, сменного состава и сопровождения. Первая рассчитана на 8 человек, включая командира, помощника, штурмана, по два бортинженера и оператора погрузки и бортрадиста. Вторая вмещает 7 человек дополнительного экипажа для смены действующего, кроме командира. В сопровождающей кабине может находиться до 21 человека, обеспечивающих обслуживание самолета и груза во время полета.

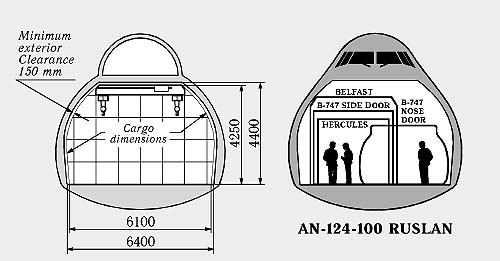

Нижняя палуба полностью занята грузовым отсеком. Общий его объем составляет 1050 м³. Ширина равна 6,4 м, длина – 36,5 м. Потолки имеют высоту не менее 4,4 м. Отсек полностью герметичен и оборудуется двумя грузовыми люками. Первый расположен сзади и представляет собой классическую рампу. Второй находится спереди и открывается путем поворота носовой части вверх. Это позволяет одновременно разгружать и загружать грузовую кабину. Для быстрой работы на борту присутствует специальное оборудование для подъема тяжелых контейнеров или машин. В отсеке может находиться не только груз, но и до 880 солдат с полным снаряжением.

Силовая установка

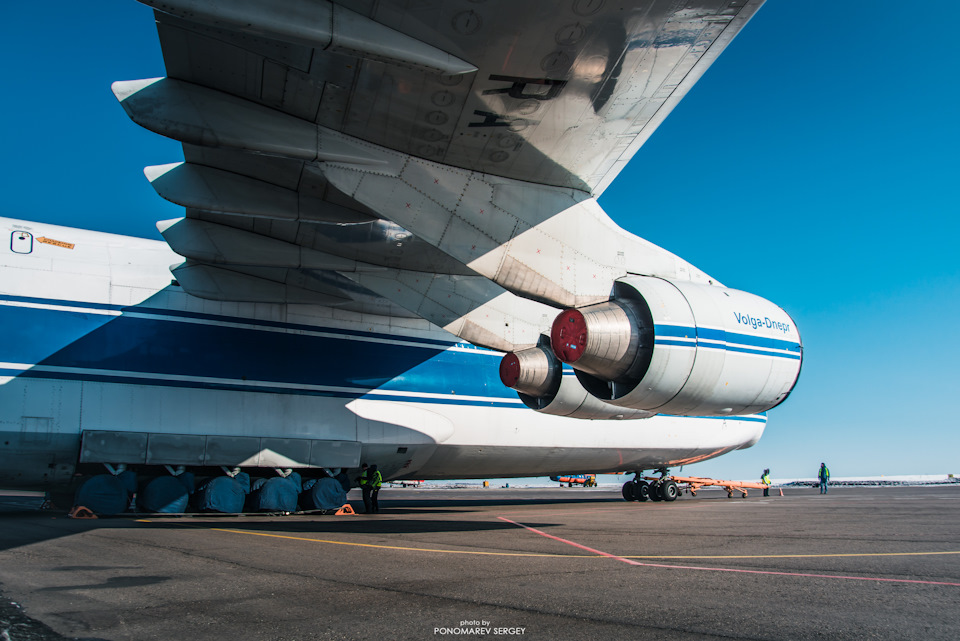

На Ан-124 установлено четыре трехвальных турбореактивных двигателя Д-18Т. Они располагаются под крылом и относятся к модульному типу, что дает возможность отказаться от заводского ремонта. При этом двигатели отличаются низким уровнем шума и высокой эффективностью потребления топлива, что сделало самолет популярным в гражданском применении. Во время пробега при посадке они помогают тормозить с помощью реверсивного устройства.

В качестве вспомогательной силовой установки на борту установлено две ТА-12. Они размещены внутри гондол шасси. Главная задача ВСУ заключается в обеспечении электроэнергией самолета при стоянке и запуске основных двигателей при взлете.

Топливная система

В топливную систему входят 13 кессонных баков, монтированных внутри крыла. Они разделены на 4 группы по 3 штуки. В каждой есть бак первой, второй и третьей очереди. При этом отдельная группа предназначена только для одного двигателя. Дополнительно установлена емкость нулевой очереди, использующаяся для всех установок.

Заправка осуществляется с помощью четырех разъемов, установленных по две штуки внутри обтекателей шасси. Также на каждом баке есть горловины. На борт встроена система контроля качества топливной жидкости. Допустимо применение отечественного ТС-1, РТ с некоторыми составами и иностранного JET-A1.

Гидравлический комплекс

На Ан-124 имеется четыре гидравлических системы, представляющие собой единый комплекс. Давление обеспечивается с помощью восьми насосов модели НП-107, которые по два подключены к своему двигателю. Работают они с жидкостью АМГ-10, рабочее давление равно 210 кгс/см³.

Каждая гидросистема имеет резервные источники давления в виде гидротрансформаторов НС53, установок ТНУ86А и станций НС-55А5. Управление концевыми закрылками при работе в аварийном режиме осуществляется с помощью пятой системы с НС53.

Система управления полетом

«Руслан» получил электродистанционную систему управления полетом, которая ранее применялась только на истребительной авиации. Это позволило снизить вес самолета и исключить сваливание со срывами в штопор. Управление осуществляется с помощью штурвалов и рулей направления и высоты, которые регулируют положение всех элементов механизации крыла.

На борту также присутствует автоматизированная система контроля. Она самостоятельно отслеживает состояние самолета и параметры работы отдельных компонентов. При обнаружении неполадок или отклонений она оповещает экипаж. Дополнительно она может корректировать действия пилотов, если они не следуют инструкции.

Шасси

Ан-124 получил уникальное шасси, состоящее из 24 колес. Все они установлены попарно на 12 стойках, разделенных на три группы. Первая – в носовой части и состоит из двух парных стоек. Вторая и третья под фюзеляжем по бокам ближе к хвостовой части. Они включают по пять стоек с парными колесами.

Наличие такого шасси позволяет самолету совершать посадки даже на грунтовых аэродромах. А возможность регуляции клиренса упрощает действия при погрузочно-разгрузочных работах. Опоры оборудованы системой проседания и поворота.

Связное оборудование

На борту установлен специальный комплекс ТИП-1Б2. В него входит несколько приборов для связи с наземными службами и переговоров между экипажем. Среди них: М-1Б, Р-865ГЕ, Р-887В, П-514-2-1, П-507-3БС.

Самолет также оборудуется станцией Орлан-85СТ для передачи сообщений через гражданские частоты и радиобуем КОСПАС АРБ-ПК. В случае авиакатастрофы на неизвестной местности может быть применена станция Р-855А1. Дополнительно на борту используются радиостанции Ядро-11-Л1 и Р-861.

Пилотажно-навигационный прицельный комплекс

Основной составляющей пилотажного навигационного оборудования на «Руслане» стала ПНПК «Купол-124». Он позволяет вести самолет в автоматическом режиме, а также корректировать курс, крен и тангаж при ручном управлении. Дополнительно с его помощью можно стабилизировать или автоматизировать множество параметров полета. При отказе какой-либо основной системы ПНПК оповещает пилотов.

При обслуживании Ан-124 перед взлетом применяется объективный контроль, отображающий состояние всего оборудования. При этом система позволяет резервировать работу всей электроники на случай сбоев.

Радиолокационное и радиотехническое оборудование

На борту установлено две радиолокационные системы в комплексе РЛК А-822, входящем в состав все того же ПНПК. Также имеются радиокомпас модели А-318, допплеровский измеритель ДИСС Ш013В, улучшенный радиовысотомер А-034 и навигационная система АНС-3.

Для отображения самолета на радарах гражданских или военных служб на нем есть специальные ответчики. Также присутствует оборудование для осуществления посадки и взлета на аэродромах с дальними или ближними приводными станциями.

Оснащение

Силовая установка самолета представлена четырьмя двигателями марки Д-18Т. Это трехвальные моторы с высоким показателем двухконтурности. Тяга одного из них в режиме взлета достигает 23,43 тонна-силы.

На каждом двигателе монтированы два насоса модификации НП-107. Они представляют собой самолетные гидросистемы. Также на двигателях установлены привод-генераторы ГП23. Их мощность составляет 60 кВА.

Система подготовки воздушных масс, маркируемая как СПВ, понижает температуру и давление воздуха, поступающего от компрессоров. Она подает его в системы противообледенения и кондиционирования.

Автономность эксплуатации авиасудна обеспечивают следующие конструкционные элементы:

• десантно-транспортное оборудование;
• бортовая система, обеспечивающая автоматизированный контроль техсостояния рабочих систем;
• две дополнительные силовые установки с электрогенераторами и турбонасосами.

Наличие специализированного оборудования позволяет эксплуатировать самолет для выполнения различных задач. Благодаря такому оснащению, а также размерам фюзеляжа самолет может транспортировать 880 военных в полной амуниции и 440 десантников.

Важно. В 1989 году конструкторы ввели ограничение на парашютное десантирование военных. Они обусловлены аэродинамическими факторами.

Достоинства и недостатки самолета

Самолет разрабатывался с упором на максимальную грузоподъемность и превосходство над своими конкурентами. При его создании была проделана колоссальная работа, чтобы серийный Ан-124 стал настолько эффективным, насколько это возможно. Поэтому он имеет весомые преимущества, которые недостижимы для большинства других самолетов.

Достоинства Ан-124:

• огромная грузоподъемность;
• удобное устройство грузовой кабины;
• хорошие технические характеристики;
• простота управления;
• система проседания шасси;
• высокая надежность оборудования.

Несмотря на важные преимущества, у самолета есть два условных минуса. Первый заключается в финансовых затратах на его эксплуатацию, которые заметно выше, чем у транспортной модификации Boeing 747. Второй недостаток – устаревшее пилотажно-навигационное оборудование. Он был устранен с выходом Ан-124 модели 100М, которая получила новейшую электронную начинку.

Существующие модификации Ан-124

Изначально Ан-124 создавался для перевозки военных грузов, так как именно они чаще всего требуют большой грузоподъемности и вместимости. Тем не менее вскоре были проработаны модификации самолета, отличавшиеся возможностями и некоторыми деталями.

Варианты:

• «Изделие 400» – первое название на этапе проектирования, было изменено с выпуском опытного образца;
• Ан-124 – базовая модель самолета, предназначенная для выполнения грузоперевозок военного характера;
• Ан-124-100 – специальная модификация, выпущенная для транспортировки только гражданских грузов;
• Ан-124-100М – улучшенная модель для гражданских перевозок, получившая новое бортовое электронное оборудование;
• Ан-124-100-150 – модификация с повышенной грузоподъемностью до 150 т и увеличенным радиусом действия до 5400 км при нагрузке в виде 120 тонн;
• Ан-124-100М-150 – вторая версия предыдущей модификации, получившая модернизированные бортовые системы и сокращенный до 4 человек экипаж

Также прорабатывалась модернизация Ан-124-102, которая должна была получить новую систему управления, улучшенные характеристики и сокращенный до 3 человек экипаж. Однако она не была завершена и не пошла в серийное производство.

Самолет Ан-124 «Руслан» 🔥 конструкция, технические параметры, эксплуатация

Ан-124 «Руслан» представляет собой военно-транспортный самолет. Он считался самым крупногабаритным самолетом в мире, до появления в 1988 году самолета Ан-225 «Мрия», также он был первым в грузоподъемности.

Самолет Ан-124 «Руслан» имеет уникальную конструкцию грузового отсека, надежность и высокую вместимость. Именно поэтому воздушная машина остается востребованной и на сегодняшний день.

Содержание

1. История создания
2. Особенности конструкции Ан-124
3. Технические характеристики Ан-124
4. Модификации
5. Достоинства и недостатки Ан-124
6. Интересные факты
7. Перспективы Ан-124

История создания

Созданный в 1965 году первый в мире широкофюзеляжный армейский транспортный самолет Ан-22 «Антей» открыл новую страницу в соперничестве СССР и США за первенство в разработке самолетов высокой грузоподъемности.

Американским ответом стал транспортный Lockheed C-5 Galaxy, заметно превосходивший по всем характеристикам Ан-22. В 1966 году увидело свет постановление ЦК КПСС и Совета Министров СССР о начале разработки перспективных самолетов с грузоподъемностью не менее 100-120 т.

Для разработки новой машины первоначально предполагалось использовать фюзеляж «Антея», оснащенный стреловидным крылом и турбореактивными двигателями. Однако предполагаемые характеристики не устроили заказчика, и в середине 1968 года были готовы два новых проекта, один из которых имел обозначение Ан-124.

После детальной проработки технического задания, было решено полностью переработать концепцию и проект машины. Разработка чертежей самолета «проект 400» началась в 1976 году.

При разработке машины Ан-124 впервые использовался принцип комплексно-целевой программы, который предусматривал совместное улучшение всех компонентов, отвечающих за эффективность летательного аппарата.

Программа способствовала не только ускорению разработки самолета, но и дальнейшему развитию советской авиационной промышленности.

В результате комплексных работ удалось снизить расход топлива на 15%, а навигационную точность увеличить в 4 раза. Трудоемкость обслуживания Ан-124 сократилась в сравнении с «Антеем» в несколько раз.

Постройка первых экземпляров машины для статических тестов велась на авиационном заводе КиАПО в Киеве. Специально для сборки крупногабаритных самолетов Ан-124 «Руслан» были построены цеха с длиной пролета до 100 м. Турбовентиляторные двигатели по темпам развития отставали от самолета.

Стендовые прогоны начались за несколько месяцев до запланированного первого взлета Ан-124. Первая опытная машина была готова в конце октября 1982 года. Из-за неготовности силовой установки самолет испытывался в режиме рулежки и коротких пробежек.

Первый полет Ан-124 состоялся в конце декабря под управлением опытных испытателей В. И. Терского и А.В. Галуненко.

Машина продержалась в воздухе около часа, но во время посадки были повреждены элементы шасси из-за возникшего явления «шимми». Дальнейшие полеты выявили склонность двигателей к помпажу. Дефект преследовал Ан-124 на протяжении нескольких лет. В конце 1984 года был готов второй тестовый экземпляр самолета.

Официальное представление «Руслана» состоялось весной 1985 года на ежегодном авиационном салоне, проходившем во Франции (Ле Бурже), а в конце 1986 года самолет прошел государственные испытания, в 87-м поступил в войска.

В 1992 году Ан-124 получил официальный сертификат, разрешавший эксплуатацию в качестве гражданского летательного аппарата. Производство «Русланов» велось в Киеве (построено 17 пригодных к эксплуатации машин Ан-124) и в Ульяновске (собрано 33 самолета).

За годы эксплуатации в авариях было потеряно четыре машины, в том числе разбился второй тестовый экземпляр Ан-124. Самолет упал в ходе испытательных полетов, направленных на получение сертификата гражданского авиалайнера.

Крупнейшей катастрофой с участием Ан-124 стало падение машины с бортовым номером RA-82005 на жилые кварталы в Иркутске. Причиной катастрофы, унесшей жизни 72 человек, стала перегрузка и помпаж двигателей из-за грубых нарушений норм технического обслуживания.

Особенности конструкции Ан-124

Транспортный самолет Ан-124 выполнен по классической аэродинамической схеме, это высокоплан с четырьмя двигателями. Машина оснащена многоколесным убирающимся шасси и однокилевым хвостовым оперением. В конструкции самолета широко использованы композитные материалы. Экипаж состоит из восьми человек.

Фюзеляж Ан-124 разделен на две палубы. В передней части верхней палубы находится кабина пилотов, а также помещение для сменного экипажа. В ее задней части располагается помещение для людей, которые сопровождают груз или технику. Нижнюю палубу занимает грузовая кабина, ее общий объем составляет 1,05 м3.

Грузовая кабина является герметичной, она позволяет осуществлять перевозку грузов общей массой до 120 тонн. Она оснащена различными видами погрузочного оборудования: двумя мощными кранами, лебедками и роликовой системой. Пол кабины, выполненный из титана, допускает погрузку колесной и гусеничной техники.

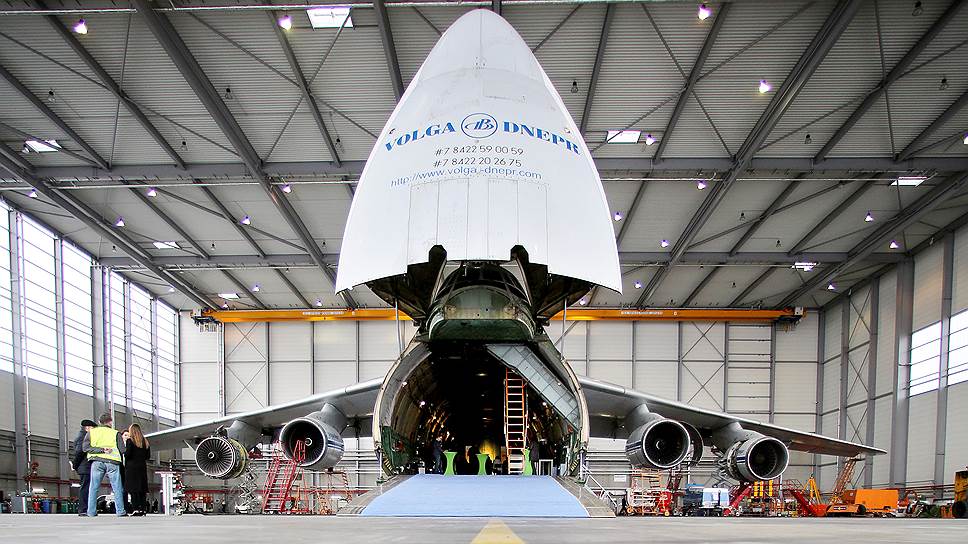

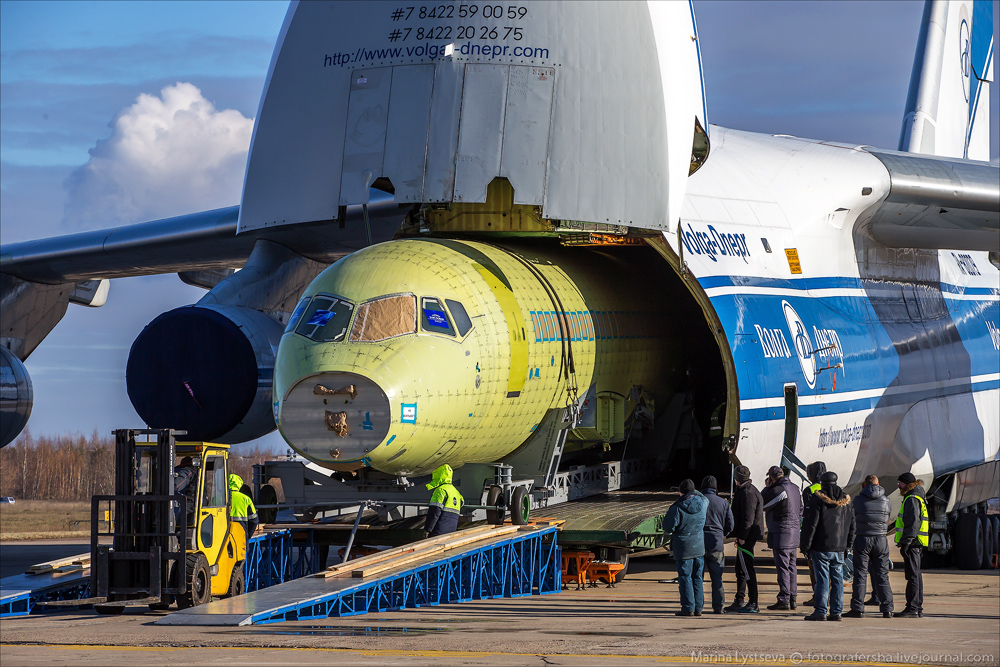

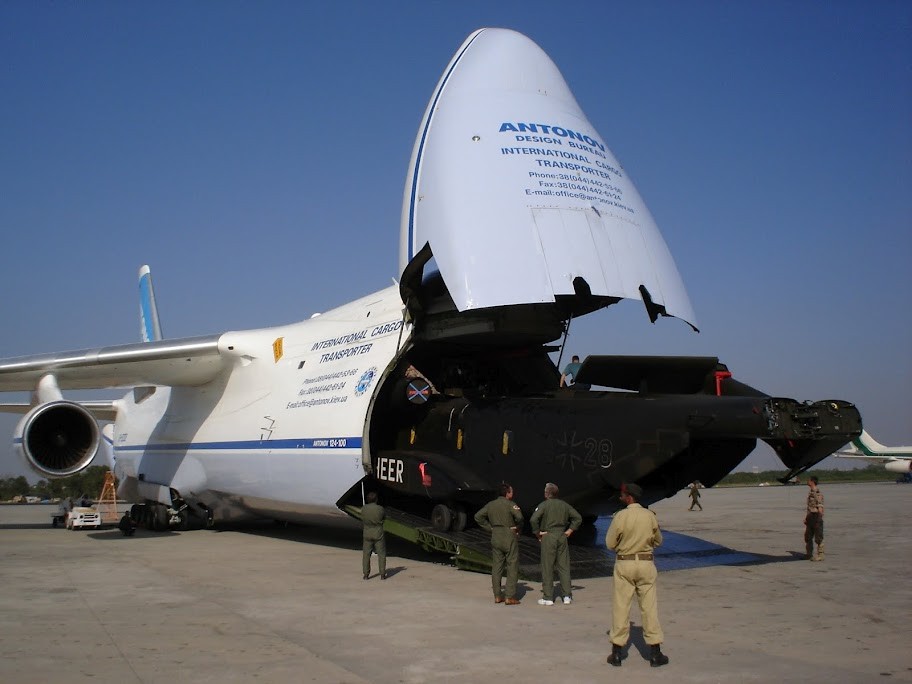

Ан-124 имеет два грузовых люка: задний и передний (откидывающаяся носовая часть). Это позволяет оперативно проводить загрузку и выгрузку грузов, в том числе и нестандартных.

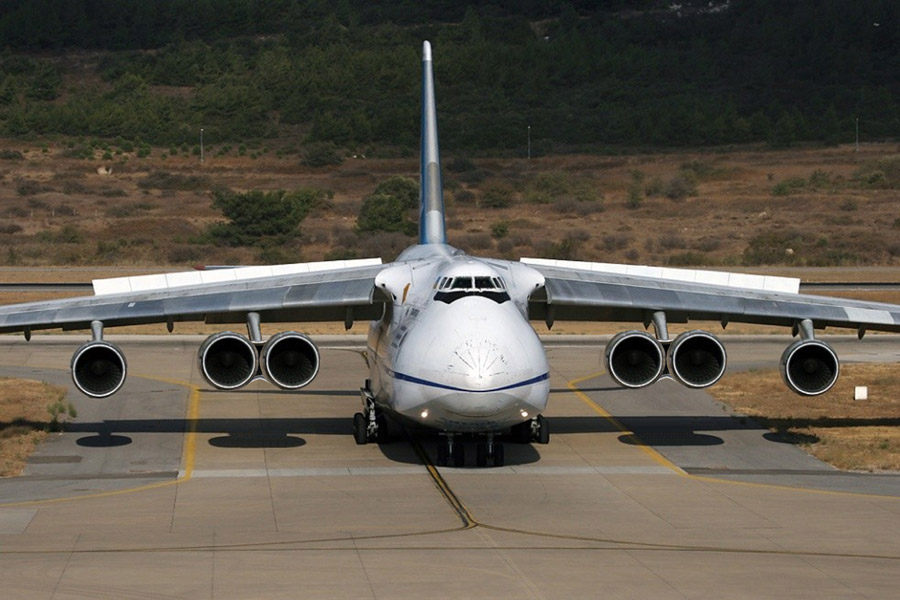

Силовая установка самолета состоит из четырех двигателей Д-18Т, каждый из которых имеет мощность 23400 кгс. Кроме того, эти ТВД имеют сравнительно небольшой вес, невысокий уровень шума и низкий расход топлива. Ан-124 имеет дальность полета практически в два раза выше, чем Ан-22 или Ил-76, при этом «Руслан» расходует почти в три раза меньше топлива на один тонно-километр.

Кроме основной, Ан-124 имеет еще и дополнительную силовую установку, которая состоит из двух газотурбинных двигателей ТА-12.

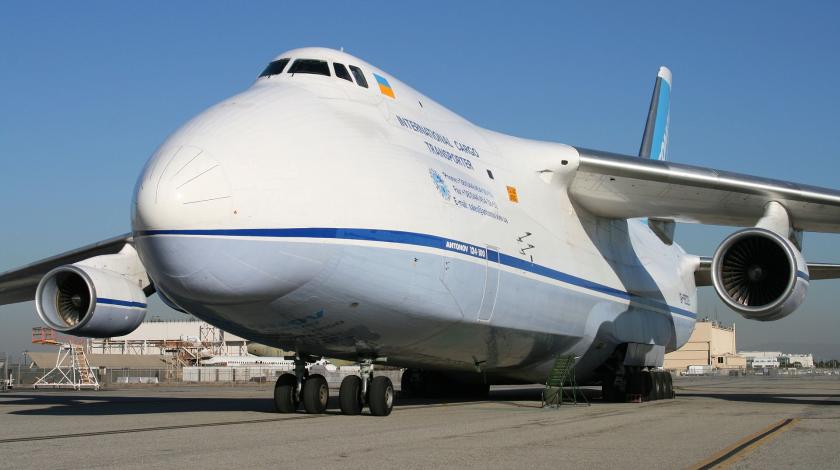

Отдельно следует отметить уникальное многоколесное шасси самолета. В ее состав входит 24 колеса. Основные опоры шасси Ан-124 состоят из пяти независимых двухколесных стоек, а передняя опора – из двух двухколесных стоек. Поворачивая передние стойки, самолет способен развернуться на взлетно-посадочной полосе шириной в 50 метров, используя асимметрию тяги двигателей. Для демонстрации своих максимальных возможностей «Руслану» нужна бетонированная ВПП длиной более 3000 м. Однако, несмотря на свои гигантские размеры, взлет и посадка Ан-124 может осуществляться и с грунтовых ВПП.

Шасси самолета имеет систему приседания, благодаря чему можно менять угол наклона фюзеляжа, что значительно облегчается процесс выгрузки и погрузки.

Управление самолетом осуществляется с помощью системы автоматического ЭДСУ, четырехканального гидравлического комплекса и автоматизированной системы штурвального управления. В управлении Ан-124 задействовано более тридцати компьютеров.
В состав комплекса навигационно-пилотажного оборудования самолета входит навигационная РЛС, инерциальная система, пилотажно-навигационный комплекс ПНПК-124, система радиосвязи ТИП-15, навигационная аппаратура «Омега» и «Лоран».

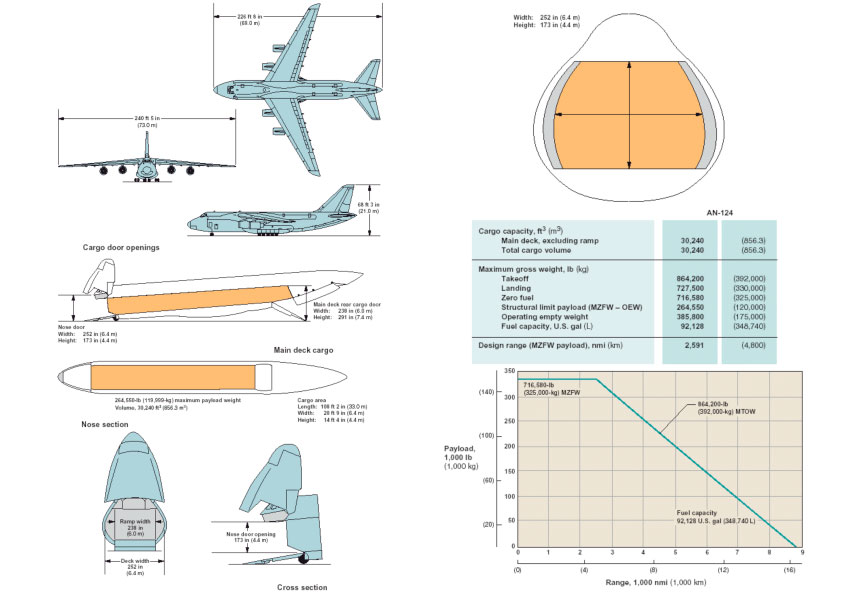

Технические характеристики Ан-124

Модификация	Ан-124
Размах крыла, м	73.30
Длина самолета,м	69.10
Высота самолета,м	20.78
Площадь крыла,м2	628.50
Масса, кг
пустого самолета	173000
нормальная взлетная	392000
максимальная взлетная	405000
Внутреннее топливо, кг	213714
Тип двигателя	4 ТРДД Прогресс (В.А.Лотарев) Д-18Т
Тяга, кН	229.47
Максимальная скорость, км/ч	865
Крейсерская скорость, км/ч	750-800
Перегоночная дальность, км	16500
Практическая дальность, км	4500
Практический потолок, м	9500
Экипаж, чел	6-7
Полезная нагрузка:	88 человек или 120 000 — 150 000 кг груза

Модификации

Название модели	Краткие характеристики, отличия
«Изделие 400»	Рабочий шифр самолета при проектировании и изготовлении
Ан-124	Базовая модель военно-транспортного самолета.
Ан-124-100	Коммерческий транспортный самолет, демонтирована часть военного оборудования, измененный ПНК «Купол-124», заменены связные радиостанции, приборное оборудование с градуировкой в футах и узлах.
Ан-124-100М	Модификация самолета Ан-124-100 с модернизированным бортовым РЭО и уменьшенным составом экипажа (с 6 до 4 человек).
Ан-124-100М-150	Модификация самолета Ан-124-100 с модернизированным бортовым РЭО и уменьшенным составом экипажа (с 6 до 4 человек). Повышенной нагрузкой до 150 тонн и увеличенной дальностью полета, в том числе с грузом 120 т до 5400 км.
Ан-124-100-150	Модификация самолета Ан-124-100 с повышенной нагрузкой до 150 тонн и увеличенной дальностью полета, в том числе с грузом 120 т до 5400 км

Основным преимуществом «Руслана» была и остается его уникальная грузоподъемность в сочетании со способностью перевозить крупногабаритные предметы.

Есть и другие достоинства:

1. Простота пилотирования. Для такой огромной машины это очень ценная характеристика. Летчики особо отмечают «мягкость» приземления на массивные шасси;
2. Хорошо продуманная внутренняя компоновка, наличие удобных для погрузки и выгрузки люков;
3. Наличие системы «подгибания» шасси;
4. Высокий уровень надежности всех бортовых систем.

Во многих случаях обеспечить скоростную доставку грузов способен только «Руслан» . Не случайно этот самолет был привлечен для выполнения заданий Организации Объединенных Наций.

Недостатков у Ан-124 два. Первый из них – высокая стоимость перевозок, по сравнению с транспортными версиями Boeing 747. Из-за этого «Русланы» применяют лишь в тех случаях, когда требуется погрузка с использованием рампы: на это «Боинги» просто неспособны. Второй недостаток – явно устаревшее оборудование пилотской кабины, не отвечающее требованиям сегодняшнего дня.

Интересные факты

Для названия летательного аппарата предлагалось несколько имен, в том числе и «Тарас Бульба». Название «Руслан» было предложено О.К. Антоновым в числе прочих, позаимствованных из греческой мифологии.

В 1985-1987 годах на машинах Ан-124 был установлен ряд мировых авиационных рекордов.

В ходе беспосадочного перелета с общей протяженностью 20151 км, проходившего вдоль границ Советского Союза, взлетный вес машины достиг 455 000 кг.

При создании самолета Ан-124 предполагалось размещать на борту десант, состоящий из 440 парашютистов или 880 солдат пехотных подразделений, укомплектованных полным боевым снаряжением. В ходе испытаний использовалось десантирование манекенов.

Тестовые высадки выявили ряд ограничений на высадку людей через хвостовой люк в фюзеляже. Одну из машин оснастили дополнительными дверями в бортах фюзеляжа, предназначенными для десантирования. Такая доработка была осуществлена на одном Ан-124 «Руслан», остальные самолеты дверей не имели.

Перспективы Ан-124

Выпуск самолетов Ан-124 закончился на заводе в Ульяновске в 2004 году. В Киеве сборка закончилась еще раньше. Всего заводы отгрузили заказчикам 56 машин. Часть машин, состоящих на вооружении российской армии, прошли модернизацию с заменой элементов конструкции планера и радионавигационного оборудования. Доработанные самолеты соответствуют спецификации Ан-124-100М.

Проблемой дальнейшей модернизации явились обострившиеся взаимоотношения между Россией и Украиной.

КБ Антонова, располагающееся в Украине, периодически публикует материалы о планируемом запрете полетов «Русланов» за пределы России при отказе от сервисного обслуживания.

В составе российских вооруженных сил находится 24 самолета Ан-124. Еще 12 машин эксплуатируются в транспортной авиакомпании «Волга-Днепр». В Украине имеются 7 машин. По отдельным данным в Киеве и Триполи находятся по одному самолету из состава гражданского авиафлота Ливии.

По одной машине применяется в авиации Арабских Эмиратов и Азербайджана. Машина используется ООН по принципу аренды. В случае необходимости организация может привлекать для проведения грузоперевозок или спасательных операций до шести самолетов Ан-124 «Руслан».

Ан-124 «Руслан». Транспортный самолет Ан-124 «Руслан»: последние отзывы, фото, характеристики

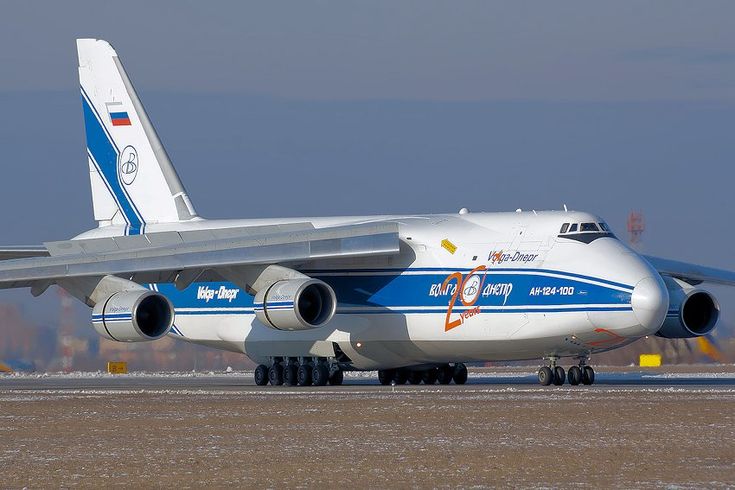

Расположенный ниже на фото, Ан-124 «Руслан» является крупнейшим воздушно-транспортным авиалайнером на планете по состоянию на сегодняшний день. Судно разработано конструкторским бюро имени Антонова. Основным его предназначением стала транспортировка на дальние дистанции тяжёлых и крупногабаритных грузов для нужд народного хозяйства, а также воздушно-десантной и мотострелковой техники с экипажами. Кроме этого, машина способна выполнять задачи, связанные с парашютным десантированием боевой техники и грузов.

Первые полеты и рекорды

Свой самый первый полёт модель Ан-124 осуществила в Киеве 21 декабря 1982 года. В состав экипажа, возглавляемого В. И. Терским, вошли: лётчик-испытатель А. В. Галуненко, штурман А. П. Поддубный, бортинженеры В. М. Воротников и А. М. Шулещенко, а также бортрадист М. А. Тупчиенко. В роли ведущих инженеров по испытаниям выступили В. С. Михайлов и М. Г. Харченко. После успешного тестирования машины стартовало её серийное производство.

В 1985 году авиалайнер установил 21 мировой рекорд. В их перечень вошло достижение по такому параметру, как грузоподъёмность (вес 171 219 кг был поднят на высоту, составившую 2 тысячи метров). В том же году судно было продемонстрировано мировой общественности. Это произошло во время проведения авиавыставки в Париже. Ещё через два года самолет появился на вооружении Советской Армии. Отзывы пилотов и испытателей характеризовали его как надёжный авиалайнер, который отличается точными системами управления и навигации. Кроме этого, эксперты отмечали высокую грузоподъёмность и быструю погрузку с выгрузкой.

Общее строение

Модель построена по схеме высокоплана, оборудованного стреловидным крылом, как и многие другие тяжелые транспортные самолеты. Такое решение позволяет значительно улучшить аэродинамические характеристики, следовательно, и дальность полёта. Для авиалайнера характерно однокилевое хвостовое оперение. В целом, в конструкции и обивке машины широко применены композиционные материалы, что позволило уменьшить ее вес почти на две тонны. Пол сделан из прочного титанового сплава. Шасси у самолета является многостоечным и прячется во время полёта. Оно снабжено 24 колёсами, благодаря чему лайнер можно эксплуатировать даже при условии наличия взлётно-посадочных полос с грунтовым покрытием. Кроме этого, судно может похвастаться возможностью изменения угла наклона корпуса и клиренса, что позволяет существенно облегчить работы по его загрузке и выгрузке.

Технические характеристики

Одно из основных преимуществ модели над конкурентами, которым может похвастаться самолет «Руслан», – технические характеристики его силовой установки. В её состав входят четыре двухконтурных двигателя «Д-18Т», разработанных В. А. Лотаревым. Суммарная мощность моторов составляет 23 400 кгс. Вместе с этим они отличаются малой массой и низким топливным потреблением, а также сравнительно небольшим уровнем вырабатываемого шума. При условии максимальной нагрузки (120 тонн) самолет способен преодолеть расстояние, которое равняется 5600 км. Грузоподъёмность судна превышает аналогичные показатели моделей Ил-76 и Ан-22 почти в три раза. В это же время расход топлива на каждый тонно-километр груза у него меньше в 2,5 раза. Такие характеристики Ан-124 позволяют ему существенно превосходить своего основного конкурента – американский «С-5В Гэлэкси».

Лётные и другие характеристики

Максимально возможная скорость модели составляет 865 км/ч, в то время как крейсерская – 800 км/ч. Дальность полёта при наличии резервного запаса топлива при загрузке до 120 тонн составляет 4800 километров, а при условии наличия груза массой до 40 тонн – 12 000 километров. Наибольшая высота полёта равняется 12 000 м. При нормальной взлётной массе на разбег авиалайнеру требуется дистанция длиной в 2520 метров. В состав экипажа, в зависимости от модификации судна, входят от четырёх до шести человек. Максимальный вес топлива составляет 230 тонн.

Фюзеляж

У авиалайнера Ан-124 «Руслан» фюзеляж состоит из двух палуб. Это сделано с целью облегчения ремонта и обслуживания. Каждая из них разбита на отдельные, герметичные отсеки, имеющие специализированное предназначение. Основной и сменный экипажи располагаются на верхней передней палубе, а люди, которые сопровождают грузы и технику, – в верхнем заднем отделении (оно рассчитано на 80 человек). Следует отметить, что за счёт системы наддува внутри обеспечен перепад давления, не превышающий отметку в 25 кПа. Благодаря этому пассажиры могут находиться на высоте до 8000 метров без кислородного оборудования.

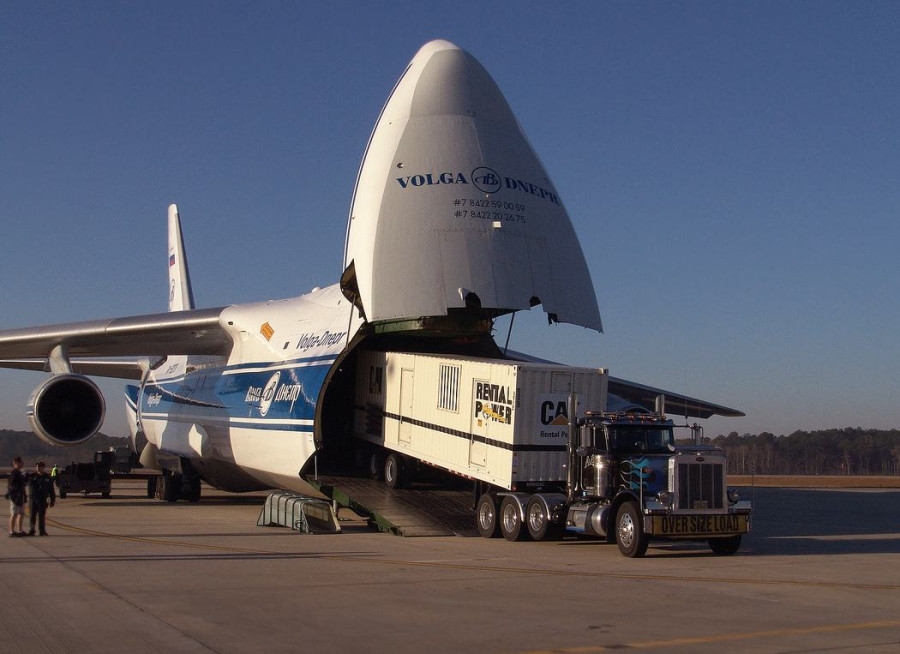

Погрузка и выгрузка

Процессы погрузки и выгрузки в этой модели осуществляются довольно оперативно. Кроме заднего люка, судно имеет откидывающуюся носовую часть, что позволяет быстро работать с нестандартными, длинномерными и крупногабаритными грузами. Длина без рампы, ширина и высота грузового отделения составляют соответственно 26,5, 6,4 и 4,4 метра. Таким образом, его общий объем равняется более чем 1000 метрам кубическим. Благодаря тому что пол выполнен из титанового сплава высокой прочности, становится возможной погрузка всех видов самоходной и несамоходной техники на гусеничном ходу. Грузоподъёмность каждого из бортовых кранов, которыми оборудована машина, составляет 10 тонн. Кроме этого, конструкторы установили в ней электрические передвижные напольные лебёдки.

Шасси

Ан-124 – самолет, шасси которого оборудовано комплексом устройств, обеспечивающих возможность приседания. Это позволяет существенно уменьшить наклон рамп. Каждая из основных опор шасси имеет в своём составе пять двухколёсных стоек, которые являются независимыми друг от друга. Что касается передней опоры, то она состоит из двух стоек (также по два колеса в каждой). Благодаря наличию системы управления поворотным механизмом лайнер способен развернуться на взлётно-посадочной полосе, ширина которой составляет 50 метров. Вместе с этим для обеспечения полного применения способностей судна его необходимо эксплуатировать на полосах, имеющих бетонное покрытие и длину как минимум три километра. Как бы там ни было, выше уже было отмечено, что взлёт и посадку лайнер при определённых условиях может осуществлять на грунтовую поверхность.

Прочее оборудование

В бортовое оснащение самолета Ан-124 «Руслан» входят: система автоматизированного штурвального управления, четырёхканальный гидравлический комплекс, а также навигационная радиолокационная система. В общей сложности в системе его управления насчитываются 34 компьютера. Нельзя не отметить и высокий уровень жизнеобеспечения экипажа и электроснабжения машины. Среди вспомогательных устройств здесь используются: автоматический комплекс связи ТИП-15, навигационная прицельная система ПНПК-124, а также радионавигационная аппаратура «Омега» и «Лоран».

Основные модификации

Одной из первых модификаций «Руслана» стал авиалайнер Ан-124-100. Его построили в 1992 году с целью обеспечения коммерческой транспортировки грузов. Чуть позже на свет появился и был сертифицирован гражданский вариант этой модели.

Модель Ан-124А считается очередным этапом развития самолета. Она отличалась улучшенными взлётно-посадочными характеристиками, что позволяло использовать лайнер даже на второклассных полосах.

18 марта 1999 года российская компания «Авиастар» совместно с британским предприятием «Эйр Фойл» обратилась к конструкторскому бюро имени Антонова с предложением о предоставлении в лизинг Великобритании ещё одной версии авиалайнера – Ан-124-200/210. В частности, предлагалось установить на судно двигатели, произведённые фирмой «Роллс-Ройс». Еще одной модификацией должен был стать Ан-124-200 с силовыми установками от американской корпорации «Дженерал Электрик». В обоих случаях практическая дальность полёта должна вырасти почти на 10 процентов. Кроме этого, новые моторы позволяют существенно сократить взлётную дистанцию. Как первый, так и второй вариант «Руслана» предлагается оснастить жидкокристаллическими мониторами и современным цифровым оборудованием, что позволит сократить численность экипажа до трёх человек. Результатом такого решения станет снижение общего веса оборудования и повышение его надёжности. Такие характеристики Ан-124 позволяют превосходить его серьёзного конкурента (С-17 от компании «Боинг») по всем ключевым параметрам. Что касается сроков строительства, то при поступлении заказа на одну из этих модификаций он может быть выполнен примерно через 2,5 года с момента заключения контракта.

Эксплуатация

В самом начале 1986 года началось активное использование авиалайнеров Ан-124 «Руслан» компанией «Аэрофлот». Преимущественно он эксплуатировался на сибирских авиалиниях, где удовлетворял потребность государства в перевозках крупногабаритных грузов для нефтяных и газовых разработок. Кроме этого, судно активно использовалось для военных нужд. К примеру, им перевозился зенитно-ракетный комплекс «Патриот» во время боевых действий на территории Афганистана. В сентябре 1990 года «Руслану» удалось транспортировать за один рейс 451 беженца по маршруту Амман–Дакка. Тогда лайнер дополнительно был оснащён баком с питьевой водой на 570 литров и туалетными блоками с функцией химической регенерации. Для возможности размещения пассажиров в горизонтальном положении кабину покрыли губчатой резиной.

Крупнейшая катастрофа

За всё время эксплуатации с самолетами этой марки произошло несколько трагических аварий. Крупнейшая из них случилась 6 декабря 1997 года в 14.40, когда авиалайнер военно-воздушных сил России Ан-124 «Руслан» потерпел крушение неподалёку от строительного посёлка Иркутск-2. Результатом авиакатастрофы стала гибель семнадцати членов экипажа и шести работников иркутского авиационного завода. Кроме них, смерть настигла 72 жителей городка. Дело в том, что примерно через 25 секунд после взлёта лайнер рухнул на четырёхэтажный жилой дом, полностью его разрушив. При расследовании трагедии были расшифрованы «чёрные ящики». Следствие установило, что причиной аварии стала остановка двигателей, произошедшая в результате сбоя в работе бортового компьютера.

Антонов Ан-124 Руслан или Кондор от Чартерной службы

Перейти к содержимому

Грузовой самолет

ОБ ЭТОМ САМОЛЕТЕ

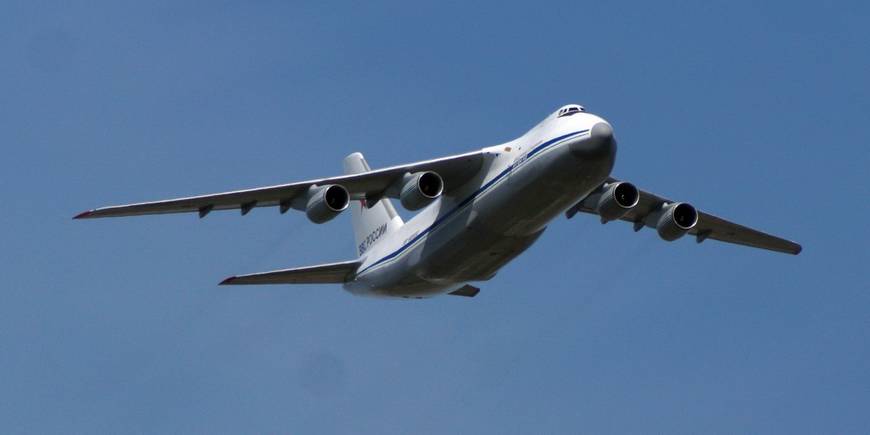

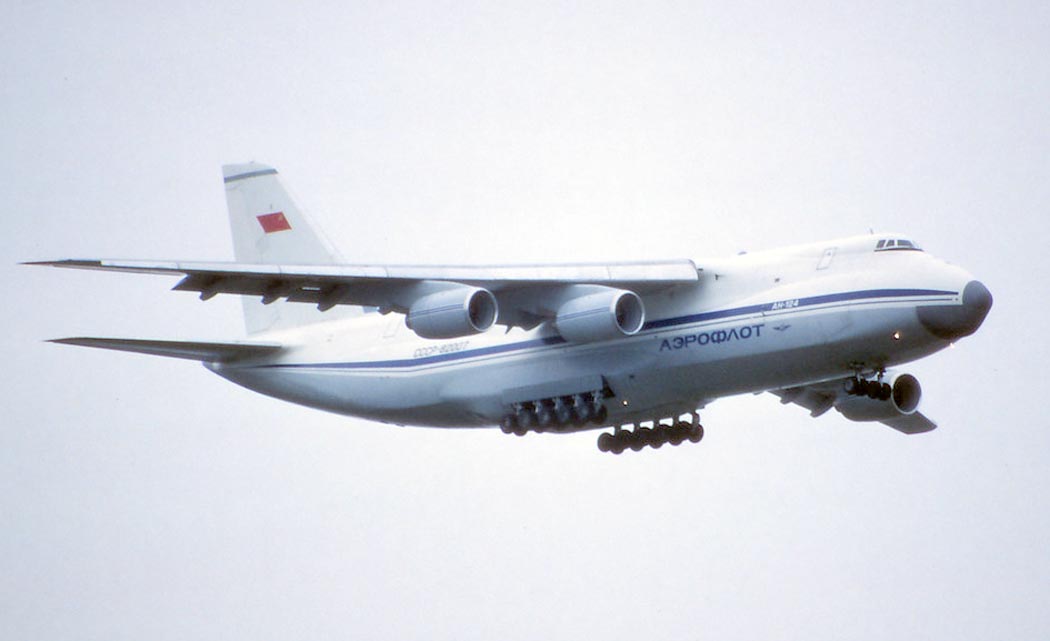

Ан-124 (полное название Антонов Ан-124 Руслан) — один из самых больших самолетов в мире , специально разработанные для перевозки тяжелых или громоздких грузов. Он оснащен большой грузоподъемностью, заездными погрузочными аппарелями и разнообразным встроенным погрузочно-разгрузочным оборудованием. Самолет был изготовлен между 1982 и 2014, а всего построено 55. В настоящее время в эксплуатации находится 26 гражданских моделей.

Грузовой транспортный бегемот, имеющий отчетное наименование НАТО «Кондор», был спроектирован в 1980-х годах в Украинской ССР, входящей в состав Советского Союза (СССР). В то время это был самый тяжелый в мире грузовой самолет полной массой, и Ан-124 удерживал эту позицию на протяжении десятилетий, пока в 2010 году не появился Боинг 747-8F. Ан-124 остается крупнейшим военно-транспортным самолетом в мире.

Ан-124 предназначен для дальней доставки и десантирования тяжелых или крупногабаритных грузов, включая машины, оборудование и войска. Этот реактивный самолет был ключевым игроком в авиации времен холодной войны; стратегический переворот для Советов, который привлек международное внимание и установил ряд мировых рекордов.

ПРОШЛОЕ И НАСТОЯЩЕЕ

В 1970-е годы Военно-транспортная авиация ВВС СССР испытывала нехватку самолетов, способных нести тяжелые и крупногабаритные грузы. Его самые большие самолеты насчитывали около 50 турбовинтовых самолетов Ан-22, которые активно использовались в тактических целях.

Ан-124 производства Авиастар-СП (Россия) и Киевского авиационного завода АВИАНТ (Украина). В дополнение к этому более 100 заводов были заключены контракты на производство деталей для самолетов.

Проектирование началось в 1971 году, а строительство началось два года спустя. Первый полет Ан-124 состоялся в декабре 1982 г., в эксплуатацию он поступил в январе 1986 г. Впервые самолет был представлен на Парижском авиасалоне в 1985 г., а в 1992 г. получил гражданскую сертификацию.

ПРОИЗВОДИТЕЛЬ

Государственная компания «Антонов» (ранее Авиационный научно-технический комплекс «Антонов» и Конструкторское бюро «Антонов») изначально была советской (а позже украинской) компанией по производству и обслуживанию самолетов, основанной в 1946 году и ликвидированной в 2016 году.

Антонов производил пассажирские , грузовые и специальные самолеты. Оно было создано в Новосибирске в 1946 году как сверхсекретное советское бюро. В 1952 году Антонов переехал в Киев, Украина, где и оставался до конца своей истории. Антонов был ключевым игроком в соревновании Советского Союза за аэрокосмические технологии во время гонки вооружений холодной войны.

Антонов использовал префикс модели Ан- и построил в общей сложности около 22 000 самолетов. Тысячи ее самолетов все еще эксплуатируются, особенно в странах бывшего Советского Союза и в развивающихся странах.

ПОКУПКА АН-124

Несмотря на то, что количество выпущенных самолетов было относительно небольшим, Ан-124 все же появляются в продаже. Самолет дешевле сопоставимых американских моделей. В настоящее время предполагаемая стоимость Ан-124 составляет от 50 до 90 миллионов долларов США.

ИНТЕРЕСНЫЕ ФАКТЫ

• В 2005 г. самолет Ан-124 доставил Аксумский обелиск, 160-тонную гранитную стелу (обелиск), из Италии в Эфиопию. Эта стела, вероятно, была возведена в IV веке н.э. в Аксумском королевстве. древняя цивилизация, расположенная на территории современной Эфиопии. После итальянской оккупации Эфиопии во время Второй мировой войны он был доставлен в Рим в качестве военных трофеев в 1937 году. Аксумский обелиск, возвращавшийся домой в Эфиопию на Ан-124, был увековечен на эфиопской почтовой марке.
•

• В первые годы своего существования Ан-124 заработал множество очков для Советского Союза в холодной войне, установив ряд из 30 мировых рекордов. К ним относятся самый тяжелый коммерческий груз, когда-либо перевозимый по воздуху, самый большой самолет и самая большая полезная нагрузка, поднятая на наибольшую высоту. По словам Антонова, Ан-124 перевозил беженцев и пострадавших от стихийных бедствий, елки, скаковых лошадей, военные танки, круизные яхты, концертные инструменты, самолеты-разведчики и золотые слитки.

Если вы хотите зафрахтовать Ан-124 Руслан, посетите нашу страницу грузовых чартеров.

Плата самолетов

Изображения самолетов

Чартер. 120000 кг / 264554 фунтов

Размер удержания (LXWXH)

3648x640x440 см / 1436 «x251» x173 «

Размер двери (WXH)

640×440 см / 251″ X173 «

Depification

.

МАКСИМАЛЬНАЯ ДАЛЬНОСТЬ

4650 км / 2889 миль

ПОДЕЛИТЬСЯ

Кнопки общего доступа «Добавить это»

SELECT UP TO MORE —

YOUR SELECTED AIRCRAFT ARE READY TO COMPARE

COMPARE NOW

• ACCOUNT MANAGER DEDICATI
• NESSUN OBBLIGO
• 25 ANNI DI ESPERIENZA
• DISPONIBILITÀ 24/7

AN-124 CONDOR

AN -124 КОНДОР

	Тайский เลือกภาษาไทย

16 двиг.

AN-124 Condor
AN-124 Ruslan, проектированный ANTONOV ASTC (NATO CODOR). Самолет обозначен для доставки на большие расстояния и авиадесантирования тяжеловесных и крупногабаритных грузов. Фюзеляж самолета имеет двухъярусную компоновку. На верхней палубе находится кабина экипажа, отделение для вспомогательного экипажа и десантная каюта на 88 мест. Нижняя палуба представляет собой грузовой отсек. Бортовая система погрузочно-разгрузочного оборудования позволяет осуществлять погрузку и выгрузку груза без помощи наземных средств. У Ан-124 есть транспорт возможности выше, чем у C-5A и C-5B. Носовая часть фюзеляжа откидывается вверх, чтобы открыть передний грузовой люк, в задней части фюзеляжа также имеется грузовой люк. Система управления полетом, включая глобальную систему позиционирования, наземную радар наблюдения, метеорологический радар переднего обзора.        Новая версия: Ан-124 разрабатывался в первую очередь как военно-стратегический грузовой корабль. Ан-124-100 сертифицирован в России в 1992 году для коммерческого использования. Ан-124-100 оснащен ЗМКБ «Прогресс» (ранее «Лотарев») Двигатели Д-18Т (Запорожское конструкторское бюро машиностроения «Прогресс им. Ивченко»). Ан-124-100М оснащен западной авионикой. Ан-124-100М с двигателями ЗМКБ Прогресс Д-18Т серии3 которые соответствуют международным нормам по шуму и выбросам закиси азота. Ан-124-210 будет оснащаться Rolls-Royce RB211-52H-T.       Антонов Ан-124 «Руслан» был разработан в середине 1970-х годов. Крылья высокие, стреловидные. Первый опытный образец поднялся в воздух 26 декабря 1982 г. Ан-124 совершил его публичный дебют состоялся на Парижском авиасалоне в 1985 году. Грузы перемещались с помощью двух электрических передвижных кранов общей грузоподъемностью 44 100 фунтов. Задняя часть верхней палубы герметична и может вместить 88 военнослужащих. Он имеет 24-колесную систему шасси (с двумя носовыми и десятью тележками основных колес, по пять с каждой стороны, каждая тележка с двумя колесами), разделяющими нагрузки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ан-124 КОНДОР
Ан=124 , Ан-124-100	Д-18Т
	Ан-124-100М	Серия D-183
	Ан-124-210	Роллс-Ройс RB211-52H-T
Тяга двигателя	Лотарев Д-18Т	229 кН
	ЗМДБ Серия Д-183	229 кН
	РБ211-52Х-Т	264 кН
Длина		69,1 м (226 футов 8 дюймов)
Высота		20,80 м (68 футов 2 дюйма)
Размах крыла		73,3 м (240 футов 5 дюймов)
Макс. Взлетная масса		405 000 кг (892 872 фунта)
Взлетная дистанция		3000 м. (9850 футов)
Посадочная дистанция		800 м (2625 футов)
Скорость		865 км/ч (537 миль/ч)
Диапазон	Грузоподъемность 120 тонн	5030 км
Потолок		12 000 м.
Грузовой груз		от 120 до 150 тонн
Емкость топливного бака		213 714 кг.
Экипаж	Ан-124	6 (2 пилота, 2 бортинженера, штурман,радист)
	Ан-124-100 , Ан-124-100М	4
	Ан-124-210	3
Пассажиры	верхняя палуба	88 военнослужащих
кабина Ан-124 КОНДОР
Погрузка ; Ан-124 КОНДОР
Шасси ; Ан-124 КОНДОР
Шасси ; Ан-124 КОНДОР
1 морская миля (морская миля) = 1,15155 мили, 1 узел (узл) = 1,15155 мили/час. 1 mach = 761 mph.(SL,ISA)
© 2003 Thai Technics.Com All Rights Reserved
Contact Webmaster

Military and Commercial Технологии: Самолет Ан-124 «Руслан»: раскрыты детали модернизации

17 июня 2021

Фото: Айнур Казымова

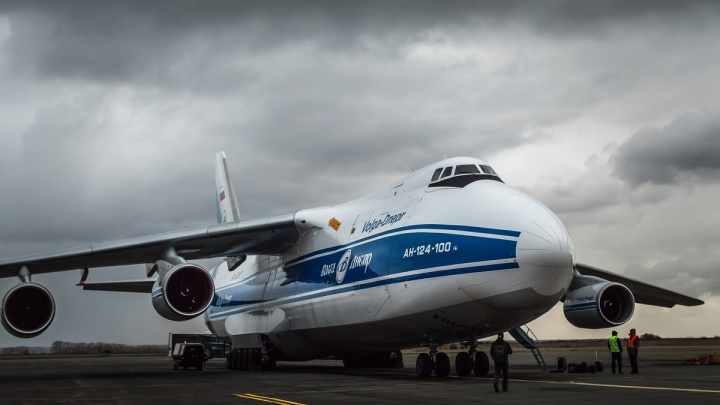

Сверхтяжелый отечественный транспортный самолет Ан-124 «Руслан» планируют снова модернизировать. По данным агентства «Интерфакс», только на разработку нового проекта технической модернизации самолета потребуется более миллиарда рублей. Глубоко модернизированная версия легендарного военно-транспортного самолета получит оборудование российского производства. Проект модернизации коснется как замены авионики, так и общесамолетных систем.

Ан-124 «Руслан», созданный в СССР специалистами ОКБ Антонова, до сих пор является уникальным самолетом и самым грузоподъемным самолетом среди всех серийных образцов такой техники. Первый полет сверхтяжелого транспортного самолета состоялся 24 декабря 1982 года. Самолет серийно производился с 1985 по 2004 год. За это время было выпущено 55 «Русланов». 36 из них были собраны в Ульяновске на базе крупного авиационного предприятия «Авиастар-СП». Именно в Ульяновске с 2004 года проводится модернизация и ремонт российских «Русланов».

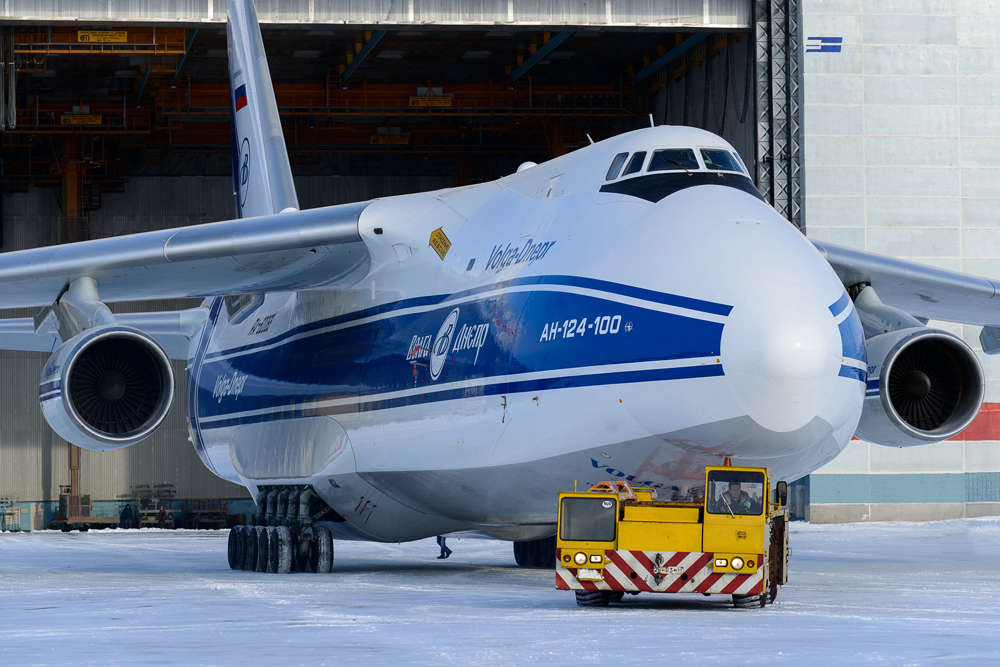

Специально для вооруженных сил на предприятии в Ульяновске создана модификация самолета Ан-124-100 для ВТА. Именно эти машины, состоящие на вооружении российской военно-транспортной авиации, в ближайшее время планируется модернизировать. Согласно ежегодному бюллетеню The Military Balance 2019, военно-транспортная авиация России состоит на вооружении 9 самолетов Ан-124-100 «Руслан». Также эксплуатантами самолетов «Руслан» в России являются 224-й летный отряд (дочернее предприятие Минобороны, специализирующееся на нерегулярных коммерческих грузоперевозках), в парке компании не менее 8 самолетов «Руслан», а также «Волга-Днепр». грузовая авиакомпания, в парке которой 12 самолетов Ан-124-100 «Руслан», способных перевозить крупногабаритные грузы массой до 120 тонн.

Фото: Павел Аджигильдяев

Что заменят в самолетах Ан-124 «Руслан»

После модернизации летно-технические характеристики обновленного тяжелого транспортного самолета Ан-124 «Руслан» останутся прежними. Это означает, что высота и максимальная скорость полета, а также набор геометрических характеристик никак не изменятся. Основные задачи модернизации самолета: переход на оборудование и комплектующие российского производства, значительное продление летной годности самолета, а также повышение безопасности полетов и защиты от возможных атак с земли.

Планируется, что в ходе модернизации срок службы самолета Ан-124-100М будет увеличен до 50-60 лет. При этом будет создана специальная программа поддержания летной годности самолетов, прослуживших более 45 лет. Первоначально срок службы самолетов Ан-124 составлял 24 тысячи летных часов или 25 лет эксплуатации. И если к первому показателю самолеты не приближаются, то за четверть века уже обменяны почти все Русланы, строительство подавляющего большинства из которых завершено до 1995. После 1995 года в Ульяновске было построено всего три самолета Ан-124.

В рамках модернизации военно-транспортный самолет Ан-124-100М получит современное БРЭО (БРЭО). Будут обновлены бортовой комплекс связи, прицельно-навигационный пилотажный комплекс, а также бортовая информационная система. Затронет модернизация боевой авиационной и бортовой транспортной техники, светотехнического, кислородного и бытового оборудования, всей системы электроснабжения. Также будут заменены рабочие места экипажа транспортного самолета. В конечном итоге модернизированным вариантом «Руслана» планируется полностью заменить все устаревшее, не выпускаемое промышленностью и импортное оборудование.

Фото: ОАК

Отличительной чертой модернизируемого в 2020-х годах самолета Ан-124 станет наличие на борту специального комплекса защиты, основное назначение которого — защита транспортного самолета от поражения с земли ПЗРК с радиолокационными и оптико-электронными головками самонаведения зенитных ракет. В техническом задании указано, что бортовой комплекс самообороны, установленный на борту «Руслана», должен автоматически защищать самолет от поражения при одной атаке с вероятностью не менее 90 процентов следующих широко распространенных во всем мире переносных зенитно-ракетных комплексов: «Стингер», «Игла», «Мистраль».

Также в техническом задании, некоторые особенности которого были обнародованы и опубликованы в российских СМИ, сказано, что модернизированный самолет Ан-124-100М должен стать менее заметным для радаров противника. В частности, планируется провести работы по снижению радиолокационной, лазерной, акустической, оптической и радиозаметности военно-транспортных самолетов.

Полностью «российский» Ан-124 сохранит украинские двигатели

После модернизации военные «Русланы» наконец-то станут российскими самолетами во всех смыслах этого слова. Наконец, планируется претворить в жизнь то, что говорилось на протяжении 2010-х годов, особенно после 2014 года – самолет Ан-124 получит исключительно российское оборудование и агрегаты. Правда, одно «но» все же остается. Модернизированная версия транспортного самолета сохранит украинские двигатели Д-18Т.

Фото: Игорь Бубин

Двигатель Д-18Т

Всего в ходе глубокой модернизации самолета, которая, по словам Дениса Мантурова, позволит считать самолет российским, планируется полностью заменить 29 украинских- изготовлены агрегаты и три системы производства стран НАТО и ЕС. В техническом задании специально прописан вопрос импортозамещения при разработке опытно-конструкторской документации на модернизируемый самолет.

Тем более, что с двигателем все более-менее понятно. Разработанный еще в 1980-х годах в Запорожском конструкторском бюро машиностроения «Прогресс» турбореактивный двухконтурный двигатель Д-18Т был специально создан для сверхтяжелых самолетов Ан-124 «Руслан» и Ан-225 «Мрия». В России этот двигатель на данный момент просто не имеет аналогов, как сообщил генеральный директор Центрального института авиационного моторостроения им. П.И. Баранова Михаил Гордин.

В связи с этим многочисленные заявления российских официальных лиц, которые на протяжении длительного времени обсуждали возможность возобновления серийного производства самолетов Ан-124 «Руслан» в России, в нынешней политической ситуации кажутся обычным популизмом. На новые самолеты устанавливать было бы нечего, так как имеющийся парк двигателей Д-18Т советского производства серьезно ограничен.

Фото: wikimedia

В связи с отсутствием новых двигателей и прекращением сотрудничества с украинской компанией «Мотор Сич» Россия смогла наладить ремонт и техническое обслуживание ТРД Д-18Т со взлетной тягой 23 430 кгс. О том, что в России удалось наладить полноценный ремонт этих двигателей, стало известно в июле 2019 года. В беседе с «Интерфаксом» вице-премьер Юрий Борисов, курирующий оборонно-промышленный комплекс страны, сообщил, что первые отремонтированные Двигатели Д-18Т уже были получены. В дальнейшем планируется начать ремонт 12 таких двигателей в год, что позволит модернизировать или продлить летную эксплуатацию трех самолетов. По словам Борисова, такой темп ремонта достаточен для повышения работоспособности всего парка самолетов.

В далеком будущем в России будет создан собственный авиадвигатель большой тяги. Этот проект известен под обозначением ПД-35. Этот новый российский двухконтурный ТРД предназначен для установки на перспективные военно-транспортные самолеты, а также широкофюзеляжные гражданские авиалайнеры, в том числе на российско-китайский пассажирский самолет CR929. По своим возможностям ПД-35 должен был значительно превосходить советский двигатель Д-18Т. Новый двигатель, который Михаил Гордин относит к моделям шестого поколения, будет иметь тягу около 35 000 кгс. Правда, в настоящее время проект все еще находится на стадии научно-исследовательской работы. Первый образец-демонстратор планируется представить только в 2023 г., а полное завершение разработки двигателя намечено на 2025 г.

Миллиард проект

Проектные работы по модернизации самого тяжелого в мире серийного транспортного самолета обойдутся российскому бюджету в сумму, превышающую миллиард рублей. По информации, содержащейся в системе СПАРК-маркетинг, в течение 2019 года фирме Ильюшина удалось заключить 15 контрактов на основную часть ОКР по созданию модернизированной версии самолета Ан-124-100М для нужд российских военных. транспортная авиация… Ожидается, что созданный в рамках этих работ конструкторский и научно-технический задел будет использован в дальнейшем и при создании в России перспективного авиационного комплекса военно-транспортной авиации (ПАК ВТА).

Общая стоимость конструкторской документации на создание модернизированного варианта военно-транспортного самолета и его агрегатов превышает один миллиард рублей, при этом львиная доля выделенных средств пойдет на ЭМЗ, Мясищевский экспериментальный машиностроительный завод (ЭМЗ ). Именно с этой компанией Ильюшин подписал контракт примерно на 830 миллионов рублей. Контракт предусматривает создание технического проекта самолета Ан-124-100М, предполагаемый срок завершения — конец текущего года.

Также имеются предварительные данные о стоимости переоборудования существующего военно-транспортного самолета Ан-124-100 в модификацию Ан-124-100М.
