Ту-14 Фото. Видео. Характеристики. Скорость. Размеры
После прекращения работ по самолету «73» ОКБ А.Н. Туполева в конце 1948 г. приступило к работам над модификацией этого бомбардировщика, но уже с двумя двигателями ВК-1. В КБ В.Я. Климова на базе двигателя «Нин-I» удалось создать более мощный двигатель ВК-1 с тягой 27 000 кгс. В ОКБ А.Н. Туполева проект получил обозначение самолет «81». 23 декабря 1948 г. вышло постановление правительства о постройке самолета «81» с ВК-1.
В августе 1949 г. вышло очередное постановление правительства СССР, где, в частности, говорилось о прекращении производства бомбардировщика Ил-28 и о подготовке в серию Ту-14 с двигателями ВК-1. А.Н. Туполев все же добился своего. Постановление обязывало немедленно начать передачу чертежей на серийный завод. Первые пять серийных бомбардировщиков Ту-14 должны были сдать уже к сентябрю 1950 г. Тем временем в ОКБ С.В. Ильюшина не смирились с этим постановлением, их бомбардировщик Ил-28 с двигателем РД-45Ф прошел испытания и показал хорошие результаты.
Чтобы ускорить работы, предполагалось модифицировать ранее разработанную машину «73», сняв с нее третий двигатель. В марте 1949 г. эскизный проект был готов и 4 мая передан для заключения ВВС. Проект военные рассмотрели и отклонили из-за нерационального размещения оборонительного вооружения и увеличившегося до пяти человек экипажа.
20 августа 1949 г. вышло новое постановление № 3568-1477 с измененными требованиями: экипаж три человека, оборонительное вооружение 4 пушки. Самолет получает новое обозначение Ту-14 2 ВК-1. Для ускорения работ использовали планер «73», увеличив диаметр носовой и центральной части фюзеляжа, корму удлинили на 0,4 м. Установили типовое бомбовое вооружение и увеличили бомбоотсек. После полученных от ВВС ТТТ , в ОКБ начали выпуск рабочих чертежей и приступили к строительству самолета. В октябре 1949 г. он был построен. Заводские испытания самолет проходил с 13 октября 1949 г.
Серийный выпуск самолета Ту-14Т («81Т») был начат на иркутском заводе. Летом 1950 г. две первые серийные машины Ту-14 были перегнаны в Москву в распоряжение КБ, где они были переделаны в торпедоносец — самолет Ту-14Т и в разведчик — самолет «89». После государственных контрольных испытаний самолет получил удовлетворительную оценку ВВС и опять был рекомендован авиации флота. Отмечалось, что по дальности, объему оборудования, вооружению Ту-14 соответствует требованиям военных. В то же время самолет Ту-14 уступал Ил-28 по максимальной скорости на 57 км/ч, практическому потолку на 1300 м, а также скороподъемности и по взлетно-посадочным характеристикам.
Пока в ГК НИИ ВВС решалась дальнейшая судьба Ту-14, А.
Н. Туполев сумел доказать командованию ВМФ, что самолет Ту-14 в варианте торпедоносца — именно то, что необходимо флоту. По сравнению с Ил-28 грузоотсек Ту-14 значительно больше и лучше приспособлен для подвески мин и торпед. Большая дальность полета и расширенный состав оборудования делают Ту-14 более подходящим для действий на море. Переделка в основном касалась минно-торпедного вооружения. На иркутском заводе было построено 147 торпедоносцев Ту-14. Эксплуатация самолетов Ту-14 оказалась недолгой, к 1957 г. все они были списаны. Построенный разведчик «89» совершил первый полет 23 марта 1951 г. (А.Д. Перелет). В серии «89» не передавался, так как уже строился серийно Ил-28Р.
Модификации Ту-14
Ту-14 «73» — первый опытный самолёт с тремя ТРД производства фирмы «Роллс-Ройс»;
Ту-14 «73Р» («74») — разведывательная модификация самолёта проекта «73»;
Ту-14 «78» — модификация проекта «73», оснащённая тремя ТРД отечественного производства;
Ту-14Т («81») — бомбардировщик-торпедоносец (основная пошедшая в серию модификация), оснащался двумя двигателями ВК-1;
Ту-14Р («89») — разведывательный самолёт.
Аварийная посадка бомбардировщика Ту-14

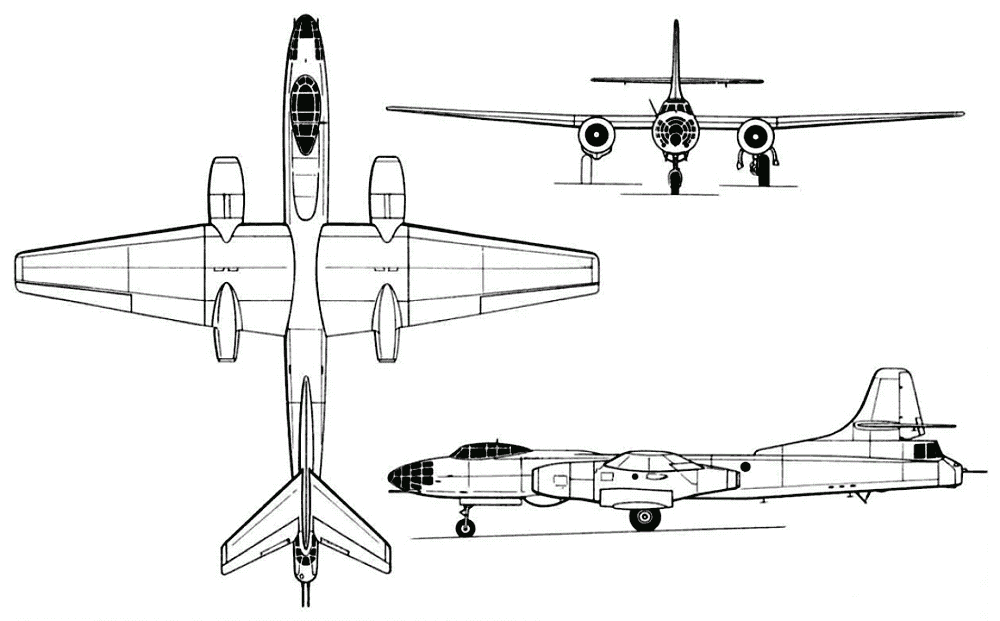

Тактико-технические характеристики Ту-14Т
— Первый полёт: 1947
— Начало эксплуатации: 1951
— Производитель: Завод № 39
Экипаж Ту-14
— 3 человек
Размеры Ту-14
— Длина: 21,95 м
— Размах крыла: 21,67 м
— Высота: 5,69 м
— Площадь крыла: 67,36 м²
Вес Ту-14
— Пустой: 14930 кг
— Снаряжённый: 20930 кг
— Максимальная взлётная масса: 25930 кг
Двигатель Ту-14
— 2 ТРД ВК-1
— Тяга (мощность): 2×2700
Скорость Ту-14
— Максимальная скорость, км/ч: на высоте 845, у земли 800
— Боевой радиус: 1200 км
Дальность полёта Ту-14
— 2930 км
Практический потолок Ту-14
— 11300 м
Вооружение Ту-14
— 4 пушки НР-23 — две в носу фюзеляжа под передней кабиной и две пушки в кормовой установке КДУ-81.
— Бомбовая нагрузка — до 3000 кг.
Фото Ту-14
МиГ-35 и МиГ-35Д Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-57 (ПАК ФА Т-50) Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-160 Белый лебедь Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-25 Грач Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-35С Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-47 Беркут Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
У-2 (По-2) Размеры. Двигатель. Вес. История. Дальность полета
Су-34 Размеры. Двигатель. Вес. История. Дальность полета.
Практический потолок
Су-37 Терминатор Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Мессершмитт Bf 109 (Ме-109) Размеры. Двигатель. Вес. История. Дальность полета
Ту-22М3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-124 Руслан Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-95МС Медведь Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Истребитель F-16 Размеры. Двигатель. Вес. История. Дальность полета
Бомбардировщик Б-52 Размеры. Двигатель. Вес. История. Дальность полета
Як-141 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Су-24М Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-25 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-142 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-16 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-27 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
И-16 Ишак Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-26 Двигатель. Вес. История. Дальность полета. Практический потолок
F-15 Игл Размеры. Двигатель. Вес. История. Дальность полета
МиГ-15 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-12 Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-31 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Экраноплан Лунь проекта 903 Каспийский монстр
Ил-76 Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-22 Антей Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-23 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-21 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-18Т Двигатель. Вес. История. Дальность полета. Практический потолок
Фокке-Вульф Fw 190 Размеры.
Двигатель. Вес. История. Дальность полета
МиГ-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
C-130 Геркулес Размеры. Двигатель. Вес. История. Дальность полета
Локхид U-2 Размеры. Двигатель. Вес. История. Дальность полета
Самолет-гигант К-7 Размеры. Двигатель. Вес. История. Дальность полета
Як-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
B-1 Лансер Размеры. Двигатель. Вес. История. Дальность полета
F-22A Раптор Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-225 Мрия Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
F-4 Фантом 2 Размеры. Двигатель. Вес.
История. Дальность полета
Як-130 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ли-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
F-35 Lightning II Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Пе-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-72 Чебурашка Размеры. Двигатель. Вес. История. Дальность полета
Ла-5 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-19 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-4 (ДБ-3Ф) Размеры. Двигатель. Вес. История. Дальность полета
Су-15 Размеры. Двигатель.
Вес. История. Дальность полета. Практический потолок
Ла-7 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
B-17 Летающая Крепость Размеры. Двигатель. Вес. История. Дальность полета
Нортроп B-2 Спирит Размеры. Двигатель. Вес. История. Дальность полета
Бе-12 Чайка Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-33 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
F/A-18 Хорнет Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Еврофайтер Тайфун Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-28 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Пе-8 (ТБ-7, АНТ-42) Размеры. Двигатель. Вес. История. Дальность полета
Су-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Самолет Т-4 Сотка Размеры. Двигатель. Вес. История. Дальность полета
С-22 Илья Муромец Размеры. Двигатель. Вес. История. Дальность полета
Су-30 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ер-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ан-32 Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-128 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-1 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Бе-200 Двигатель. Вес. История. Дальность полета. Практический потолок
Як-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-28 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ла-11 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Гидросамолет М-5
Самолет АНТ-25 Размеры. Двигатель. Вес. История. Дальность полета
МиГ-27 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Локхид F-117 Найт Хок Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-7 Размеры. Двигатель. Вес. История.
Дальность полета. Практический потолок
Ла-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Самолет-амфибия ВВА-14 Размеры. Двигатель. Вес. История. Дальность полета
Мираж 2000 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
F-14 Томкэт Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
И-180 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Сааб JAS 39 Грипен Размеры. Двигатель. Вес. История. Дальность полета
Ан-70 Двигатель. Вес. История. Дальность полета. Практический потолок
ВМ-Т Атлант Размеры.
Двигатель. Вес. История. Дальность полета
ЛаГГ-3 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Брошенные самолеты
Ту-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-38 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
И-153 Чайка Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
М-55 Геофизика Размеры. Двигатель. Вес. История. Дальность полета
Бомбардировщик 3М Размеры. Двигатель. Вес. История. Дальность полета
Конвертоплан V-22 Osprey Размеры. Двигатель. Вес. История. Практический потолок
Самолет Су-12 Размеры. Двигатель. Вес. История. Дальность полета
Ан-30 Двигатель.
Вес. История. Дальность полета. Практический потолок
Самолет ТБ-3 (АНТ-6) Размеры. Двигатель. Вес. История. Дальность полета
А-40 Альбатрос Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
A-10 Тандерболт 2 Размеры. Двигатель. Вес. История. Дальность полета
Самолет Р-5 Размеры. Двигатель. Вес. История. Дальность полета
Ан-8 Двигатель. Вес. История. Дальность полета. Практический потолок
Дассо Рафаль Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-102 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Су-9 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Локхид SR-71 Блэкберд Размеры. Двигатель. Вес. История. Дальность полета
СБ-2 (АНТ-40) Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-38 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-214Р Размеры. Двигатель. Вес. История. Дальность полета
И-15 бис Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ил-10 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-25 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Бе-6 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
М-17 Стратосфера Размеры.
Двигатель. Вес. История. Дальность полета
Ар-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-11 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
МиГ-9 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Ту-14 Двигатель. Вес. История. Дальность полета. Практический потолок
ОКА-38 Аист Двигатель. Вес. История. Дальность полета. Практический потолок
Самолет УТ-2 Размеры. Двигатель. Вес. История. Дальность полета
С-21 Русский витязь Размеры. Двигатель. Вес. История. Дальность полета
Мессершмитт Ме 163 Комета Размеры. Двигатель. Вес. История. Дальность полета
Су-11 Размеры. Двигатель. Вес. История.
Дальность полета. Практический потолок
МиГ-29К — палубный истребитель
МиГ-АТ Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Де Хэвилленд Москито Размеры. Двигатель. Вес. История. Дальность полета
Як-7 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Як-6 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Самолет МБР-2 Размеры. Двигатель. Вес. История. Дальность полета
Як-30 Двигатель. Вес. История. Дальность полета. Практический потолок
Як-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Истребитель И-4 Размеры. Двигатель. Вес. История. Дальность полета
Ла-15 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
ТБ-1 (АНТ-4) Размеры. Двигатель. Вес. История. Дальность полета
Самолет Р-10 (ХАИ-5) Размеры. Двигатель. Вес. История. Дальность полета
Як-15 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Самолет Ш-2 Размеры. Двигатель. Вес. История. Дальность полета
Як-23 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Р-6 (АНТ-7) Размеры. Двигатель. Вес. История. Дальность полета
Ту-126 Двигатель. Вес. История. Дальность полета. Практический потолок
Бе-10 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Штурмовик ССС (Р-5ССС)
Як-27 Размеры.
Двигатель. Вес. История. Дальность полета. Практический потолок
Ще-2 Двигатель. Вес. История. Дальность полета. Практический потолок
Че-2 (МДР-6) Размеры. Двигатель. Вес. История. Дальность полета
Самолет УТ-1 Размеры. Двигатель. Вес. История. Дальность полета
Самолет Р-1 Размеры. Двигатель. Вес. История. Дальность полета
ДБ-2 (АНТ-37) Размеры. Двигатель. Вес. История. Дальность полета
Самолет И-5 Размеры. Двигатель. Вес. История. Дальность полета
Гидросамолет М-9
И-14 (АНТ-31) — истребитель Сухого
БИ-1 — ракетный истребитель
Истребитель ДИ-6 Размеры. Двигатель. Вес. История. Дальность полета
У-1 — учебно-тренировочный самолет
Самолет Бе-2 (КОР-1) Размеры.
Двигатель. Вес. История. Дальность полета
И-7 — советский истребитель-полутораплан
Як-17 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
С-7 — самолет-разведчик Сикорского
ТШ-2 — самолет-штурмовик
М-1 — первый гидросамолет Григоровича
ИП-1 (ДГ-52) — пушечный истребитель
Лебедь-12 — самолет-разведчик
Самолет триплан Безобразова
С-16 — самолет-разведчик Сикорского
Анаде (Анатра-Д) — самолет-разведчик
Самолет Л-1 «Птенец»
Истребитель И-1 Размеры. Двигатель. Вес. История. Дальность полета
Истребитель И-3 Размеры.
Двигатель. Вес. История. Дальность полета
М-11 — морской истребитель Григоровича
Бе-4 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Дельфин — самолет Дыбовского
И-Z (И-ЗЕТ) — пушечный истребитель Григоровича
АНТ-3 (Р-3) Пролетарий Размеры. Двигатель. Вес. История. Дальность полета
Самолет «Гаккель-9»
Бе-8 Двигатель. Вес. История. Дальность полета. Практический потолок
П-2 — переходной самолет
УТБ-2 Размеры. Двигатель. Вес. История. Дальность полета. Практический потолок
Истребитель И-2 Размеры. Двигатель. Вес. История. Дальность полета
Биплан «Докучаев-2» — опытный самолет
С-20 — истребитель Сикорского
МДР-4 (АНТ-27) морской разведчик бомбардировщик
Би-Кок — самолет-разведчик Пороховщикова
Четырехплан Савельева — опытный самолет-разведчик
Истребитель «МБ бис» (Моска-Б)
С-12 — учебно-тренировочный самолет Сикорского
М-24 — самолет-амфибия
Моноплан Кованько
Самолет «Стеглау-2»
С-10 — самолет-разведчик Сикорского
МУ-1 — учебно-тренировочный самолет
Моноплан Терещенко и Зембинского — опытный самолет
Самолет «Касяненко-3»
Моноплан Хиони — опытный самолет
С-8 Малютка — учебно-тренировочный самолет Сикорского
П-IV — учебно-тренировочный самолет Пороховщикова
С-9 Круглый — опытный самолет Сикорского
2У-БЗ — учебно-тренировочный самолет
С-11 «Полукруглый» — самолет-разведчик
Касяненко-4 — опытный самолет
Добавить комментарий
Туполев Ту-14.
Фото и видео, история и характеристики самолета Ту-14.
Ту-14, который по кодификации НАТО получил название «Боцман», − советский реактивный торпедоносец-бомбардировщик.
История Ту-14
Работы над проектированием самолета Ту-14 (изначальное название – «проект 73») начались в январе 1947 года в ОКБ им. Туполева. Он стал первым в мире самолетом, имеющим в расположении два основных ТРД «Нин-1»и один вспомогательный «Дервент-V». Комплектовался импортными двигателями, которые производила английская компания «Роллс-Ройс». Несколько позже их заменили советскими аналогами – моторами РД-45 и РД-500. Первая модификация, которая вошла в серийный выпуск, была укомплектована именно отечественными двигателями.
На государственных испытаниях самолет не показал достаточно высокого уровня, и в ОКБ им. Туполева начали дорабатывать и модернизировать проект. Было принято решение о снятии с конструкции третьего вспомогательного двигателя и оборудовании на его месте еще одной гермокабины.
Также в ходе модернизации двигатели заменили новыми ВК-1 конструкции ОКБ В. Климова. Новую машину успели протестировать до 1951 года, госиспытания прошли успешно, и самолет поставили на боевую службу в ряды ВВС СССР.
Интересным был тот факт, что создание Ту-14 проводилось в жесточайшей конкуренции с ОКБ им. Ильюшина. Последний по собственной инициативе спроектировал бомбардировщик Ил-28, который по некоторым характеристикам превосходил туполевскую машину. В итоге оба самолета были поставлены на вооружение. Однако от «сухопутной» авиации поступали заказы преимущественно на Ил-28. Ту-14 летал только под флагом ВМФ как базовый торпедоносец и разведчик. За всю историю производства на заводе № 39 было изготовлено 89 серийных Ту-14. Эксплуатация их велась вплоть до 1957 г., далее они были переведены в резерв.
Фюзеляж самолета Ту-14 выполнен по типу полумонокока, разделялся на 6 отсеков, два были гермокабинами, питание воздухом которых происходило от компрессоров двигателей. В средней части фюзеляжа, которая была негерметичной, находились 8 резиновых топливных баков, 6 из них были протектированы.
Бомбоотсек занимал положение между 14 и 30 номерами шпаунготов. Он оснащался гидроприводом с боковыми створками. Перед бомбоотсеком сделали специальный вырез, куда поместили антенну бортовой РЛС и оградили ее полистироловым обтекателем.
Второй гермоотсек в нижней части имел люк. В этом отсеке было размещено радио- и электрооборудование. Из-под люка выходил тормозной щиток. На правом борту самолета поместили контейнер с лодкой ЛАС-3М, нижнюю часть отдали под люк и контейнер тормозного парашюта.
Доступ в кабину радиста осуществлялся через нижний люк, катапультирование производилось тоже через него. На случай аварийного приземления в левом борту кабины стрелка предусмотрен аварийный люк. Хвостовую часть фюзеляжа защищали пушки НР-23.
Крыло двухлонжеронное, трапециевидное, имело кессонную конструкцию. В его состав входили центроплан и две отъемные части. В крыле размещались 14 мягких топливных баков. Также в его состав входили взлетно-посадочные щитки, которые выпускались и убирались под воздействием гидравлической системы.
На правом элероне был установлен триммер.
После уборки третьего двигателя основание киля переделали в форкиль, и это решение привело специалистов в легкий шок, ведь с функциональной точки зрения оно было бессмысленным и бесполезным. Кроме того, такой ход даже усложнил взлет аппарата при сильном боковом ветре, а в полете придавал излишнюю путевую устойчивость.
Рулевое управление Ту-14 имело в составе весовую и аэродинамическую компенсацию и триммеры. Носки стабилизатора и киля были оборудованы противообледенительными электрическими системами, особенностью которых было постоянное обогревание киля и поочередное – консолей стабилизатора. Поскольку на прогрев хвостового оперения уходило около половины всей бортовой электроэнергии, то включать ее было рекомендовано только во время работы обоих авиагенераторов.
В состав шасси входило переднее колесо и убираемая предохранительная хвостовая опора. Основные и передняя стойки убирались назад в ходе полета.
Сокращение пробега во время посадки обеспечивал тормозной ленточный парашют.
Уменьшение взлетного пробега удалось достичь за счет четырех пороховых стартовых ускорителей ПСР-1500-15. Их прикрепили под центропланом и приводили в действие поочередно. Пуск ускорительных установок – задача летчика, а сброс – штурмана. В аварийной ситуации сброс ускорителей мог ложиться также на плечи летчика.
Самолет имел жесткое одинарное управление. В оригинальном стиле был выполнен переход тяг из герметичных отсеков в негерметичные. Триммеры управлялись электромеханическим дистанционным способом. Управление рулей и элеронов включало в себя автопилотное оборудование АП-5.
Горючее размещалось в 24 резиновых протектированных баках, суммарная емкость которых составляла 10 300 л. Состав топливной системы радикально отличался от предшественников. Дело в том, что Ту-14 имел тонкое крыло, в которое невозможно было установить баки обычной конструкции. Система перекачки топлива была усовершенствована, чтобы обеспечить нужную центровку. Выработка топлива переключалась в автоматическом режиме на различные группы баков.
До этого данным процессом руководил экипаж самолета.
Главной особенностью гидросистемы стало последовательное соединение рабочих пультов (осуществляющих управление установками шасси, тормозным и посадочными щитками, бомболюком) с источником давления. Данная установка была рискованным шагом, и неприятности не заставили себя ждать. Если вовремя не срабатывал возврат пульта управления тормозных щитков, могли выйти из строя сальники помп, и гидросмесь выбрасывалась наружу. Чтобы устранить неисправность, задействовали аварийные гидроаккумуляторы.
Если преждевременно перевести пульт управления шасси в нейтральное положение, могли открыться замки и передние стойки сложиться во время пробега. На приборной доске в кабине экипажа были индикаторы в виде зеленых лампочек, которые сигнализировали о выпущенном состоянии шасси.
Ту-14 характеристики:
| Модификация | Ту-14Т |
| Размах крыльев, м | 21. 67 |
| Длина, м | 21.95 |
| Высота, м | 5.69 |
| Площадь крыла, м2 | 67.36 |
| Масса, кг | |
| пустого самолета | 14930 |
| нормальная взлетная | 20930 |
| максимальная взлетная | 25930 |
| топлива | 4365 |
| Тип двигателя | 2 ТРД ВК-1 |
| Тяга, кгс | 2 x 2700 |
| Максимальная скорость, км/ч | |
| на высоте | 845 |
| у земли | 800 |
| Практическая дальность, км | 2930 |
| Боевой радиус действия, км | 1200 |
| Практический потолок, м | 11300 |
| Экипаж, чел | 3 |
| Вооружение: | 4 х НР-23 — две пушки неподвижно в носу фюзеляжа под передней кабиной (2 х 85 снарядов) и сдвоенные пушки в кормовой установке КДУ-81 (2 х 350 снарядов), |
Бомбовая нагрузка — 1000-3000 кг. |
Туполев Ту-14 видео
Самолеты
Бомбардировщик-торпедоносец Ту-14Т. — Российская авиация
Бомбардировщик-торпедоносец Ту-14Т.
Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1947 г.
Работа над созданием Ту-14 (первоначально, проект «73») была начата в ОКБ Туполева в январе 1947 года. К концу декабря того же года опытный образец уже выполнил первый полёт. На этом самолёте впервые в мире было установлено три турбореактивных двигателя — два основных (Nene-1) и один вспомогательный (Dervent-V).
Двигатели были произведены в Великобритании фирмой «Роллс-Ройс». Чуть позже, советская промышленность освоила на основе упомянутых английских двигателей выпуск аналогичных силовых установок — РД-45 и РД-500.
Таким, образом, следующая опытная модификация Ту-14 (самолёт «78») комплектовалась уже отечественными двигателями.
Результаты государственных испытаний этих модификаций самолёта оказались не очень успешными и ОКБ Туполева приступило к дальнейшей модернизации проекта. В ходе работ над Ту-14 было принято решение о снятии третьего вспомогательного двигателя (на его месте была оборудована ещё одна гермокабина) и замене основных двигателей новыми — ВК-1, разработанными в КБ В.Я.Климова. К началу 1951 года завершились государственные испытания новой машины, которые были, в целом, успешными и самолёт был принят на вооружение.
Интересно, что разработка Ту-14 шла в условиях жёсткой конкуренции с ОКБ Ильюшина, спроектировавшим в то время в инициативном порядке самолёт Ил-28, превосходивший Ту-14 по некоторым своим характеристикам. Итогом этого, изобиловавшего интригами, противостояния стало принятие на вооружение обоих самолётов. Впрочем, «сухопутная» авиация от него отказалась в пользу Ил-28 и машина летала только у «моряков», самолет «81», в качестве базового торпедоносца и разведчика. Построено всего 89 серийных самолётов на заводе № 39 под обозначением Ту-14Т.
Эксплуатировались самолёты Ту-14Т вплоть до 1957 года, когда было принято решение о переводе их в резерв. Однако двигатель ВК-1 оказался востребованным ещё не одно десятилетие, но уже для наземного использования. С помощью ВК-1 аэродромные службы обдували полосу, применяли для удаления льда с ВПП и рулёжных дорожек. В настоящие время этот авиадвигатель ещё можно встретить в некоторых аэропортах России.
Самолёт Ту-14Т имеет фюзеляж типа полумонокок, с двумя гермокабинами для экипажа и оборудования. Крылья — трапециевидные, кессонной конструкции, оснащённое четёрёхсекционными взлётно-посадочными щитками. Шасси трёхточечное с убирающимся назад по полёту колёсами и дополнительной хвостовой предохранительной опорой.
Для уменьшения расстояния посадочного пробега самолёт оборудован ленточным тормозным парашютом.
Двигатель ВК-1 является дальнейшей модернизацией разработанного на основе английских силовых установок двигателя РД-45Ф. ВК-1 — первый советский крупносерийный турбореактивный двигатель, выпускаемый заводом «Салют».
По конструкции ВК-1 представляет собой одновальный турбореактивный двигатель с одноступенчатым центробежным двухсторонним компрессором, девятью индивидуальными трубчатыми камерами сгорания и одноступенчатой турбиной.
Самолёт Ту-14Т имеет развитую и чрезвычайно энергоёмкую противообледенительную систему, аппаратуру для посадки по приборам, систему опознавания, сравнительно мощный для своего времени комплекс пилотажно-навигационного оборудования.
Для аварийного покидания самолёта предусмотрены катапультируемые кресла. Причём лётчик катапультировался вверх, а штурман и стрелок-радист — вниз.
Модификации:
Ту-14 «73» — первый опытный самолёт с тремя ТРД производства фирмы «Роллс-Ройс»;
Ту-14 «73Р» («74») — разведывательная модификация самолёта проекта «73»;
Ту-14 «78» — модификация проекта «73», оснащённая тремя ТРД отечественного производства;
Ту-14Т («81») — бомбардировщик-торпедоносец (основная пошедшая в серию модификация), оснащался двумя двигателями ВК-1;
Ту-14Р («89») — разведывательный самолёт.
ЛТХ:
Модификация: Ту-14Т
Размах крыльев, м: 21,67
Длина, м: 21,95
Высота, м: 5,69
Площадь крыла, м2: 67,36
Масса, кг
-пустого самолета: 14930
-нормальная взлетная: 20930
-максимальная взлетная: 25930
-топлива: 4365
Тип двигателя: 2 х ТРД ВК-1
-тяга, кгс: 2 x 2700
Максимальная скорость, км/ч
-на высоте: 845
-у земли: 800
Практическая дальность, км: 2930
Боевой радиус действия, км: 1200
Практический потолок, м: 11300
Экипаж, чел: 3
Бомбовая нагрузка, кг: 1000-3000
Вооружение: 4 х НР-23 — две пушки неподвижно в носу фюзеляжа под передней кабиной (2 х 85 снарядов) и сдвоенные пушки в кормовой установке КДУ-81 (2 х 350 снарядов).
Опытный самолет «81».
Доработанный самолет «81».
Доработанный самолет «81».

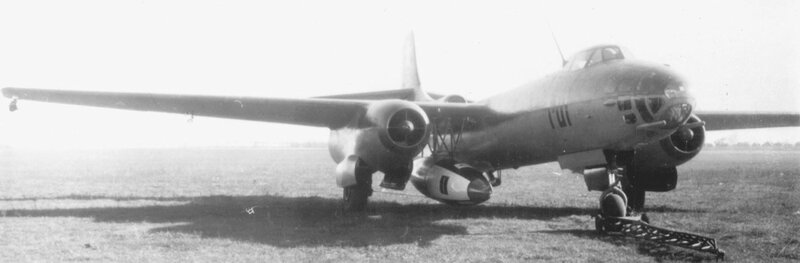

Бомбардировщик-торпедоносец Ту-14Т.
Бомбардировщик-торпедоносец Ту-14Т.
Бомбардировщик-торпедоносец Ту-14Т.
Бомбардировщик-торпедоносец Ту-14Т.
Авария серийного Ту-14 . Аэродром завода № 39. Иркутск 7 апреля 1951 г.
Взлет Ту-14Т с помощью стартовых ускорителей.

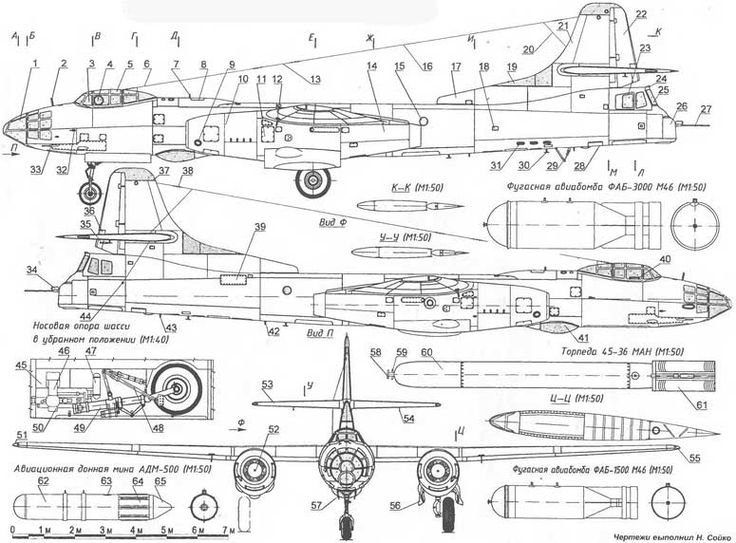

Ту-14Т. Рисунок.

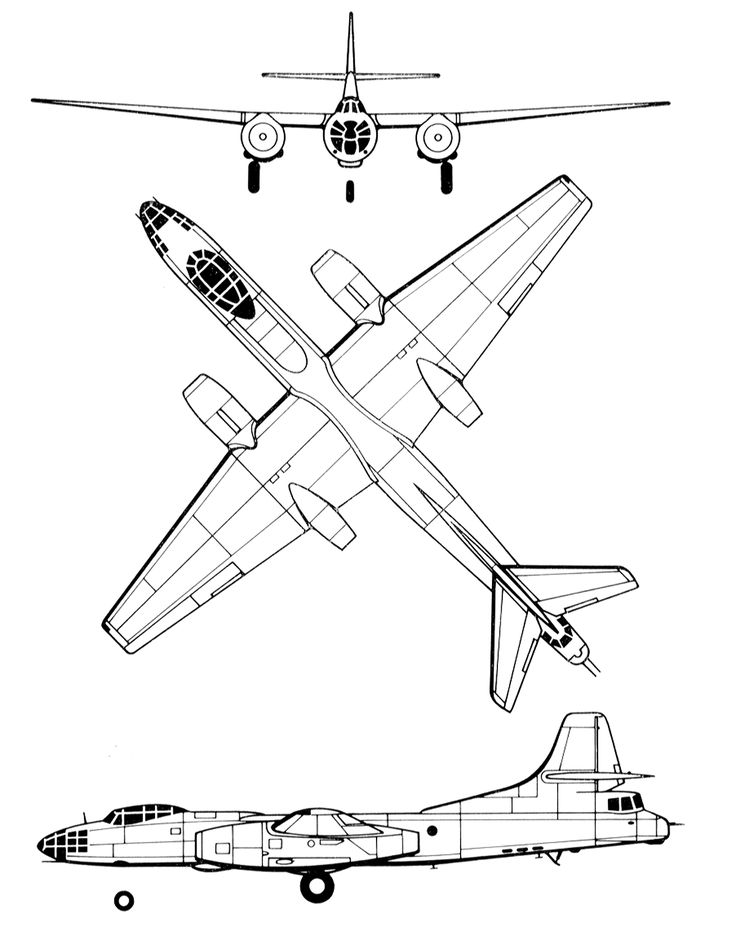

Ту-14Т. Рисунок.
Ту-14Т. Схема 1.
Ту-14Т. Схема 2.
Список источников:
Крылья Родины. Анатолий Артемьев. Короткий век торпедоносца.
М-Хобби. Владимир Ригмант. Последний торпедоносец.
Роман Астахов. Русская Сила. Торпедоносец Ту-14Т.
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира.
Владимир Ригмант. Под знаками «АНТ» и «ТУ».
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Работы по Ту-72, -73, -74, -78 и -79 проекты были на всех этапах развития советской реактивной бомбардировщики. Сергей Егер снова был ведущим программы, но Ту-81 вернулся к двухдвигательному Ту-72 скорее чем остаться с трехмоторными конструкциями Ту-73, -74, -78 и -79. Это произошло благодаря Климову. улучшенный Nene/RD-45, VK-1, который предлагал увеличение мощности с 2270 кг в статике тяга Rolls-Royce Nene и РД-45 к 2740 кг, что в сочетании с нижним пустым вес, позволил отказаться от третьего двигателя. Работы по проектированию и строительству начались в июле 1944 г. Туполев и Егер стремились сохранить самолет как как можно легче, поэтому несложный результат был достигнуто. Все еще показывает некоторое значительное сходство до Ту-72 Ту-81 был среднепланом двухреактивный бомбардировщик еще без стреловидности крыла. Это было завершено на заводе N 156 в 1948 и его первый полет был произведен 13 октября 1949 г. Государственные испытания прошли завершено к осени 1950 г. Результаты испытаний показали, что Ту-14Т обладает характеристиками 860 км/ч, дальность полета 3000 км, практический потолок 11 200 м. В Иркутске построено 87 самолетов. между 1950 и 1952 годами, и первые экземпляры поступили служба в 1951. Они были вооружены двумя стационарными Пушки НК-23 и два пулемета, установленные на хвостовая турель. Он служил в патрульной роли, с возможностью бомбить морские цели.
| 3КОМПАНИЯ ПРОФИЛЬ 29 | 14 | soldat. pro — военные специалисты. объединяет лучших!После прекращения работ по самолету «73» ОКБ АН. Туполев конец 1948 г. начать работу над модификацией бомбардировщика, но уже с двухмоторным ВК-1. КБ ВЯ. Климова на базе двигателя «Нин-И» удалось создать более мощный двигатель ВК-1 с тягой 27 000 кгс. В ОКБ АН им. Туполева проект самолета получил обозначение «81». 23 декабря 1948 г. выдано правительством постановление о постройке самолета «81» с ВК-1. 19 августа49 г. вышло очередное постановление правительства СССР, где, в частности, говорилось о прекращении производства бомбардировщика Ил-28 и подготовке серии Ту-14 с двигателями ВК-1. А. Н. Туполев все-таки добился своего. Постановление обязывало немедленно начать передачу чертежей на завод-изготовитель. Первые пять серийных Ту-14 должны были сдать к сентябрю 1950 г. Тем временем в ОКБ С.В. Ильюшин не смирился с этим решением, их бомбардировщик Ил-28 с двигателем РД-45Ф прошел испытания и показал хорошие результаты. Для ускорения работ предполагалось доработать ранее спроектированную машину «73», убрав с нее третий двигатель. В марте 1949 г. Эскизный проект был готов и 4 мая отдан на заключение ВВС. Военные проекты рассматривались и отклонялись из-за неэффективного размещения оборонительного вооружения и увеличения экипажа до пяти человек. 20 августа 1949 г. издан новый указ № 3568-1477 с измененными требованиями: экипаж три человека, оборонительное вооружение 4 пушки. Самолет получил новое обозначение Ту-14 2 ВК-1. Для ускорения использовали планер «73», увеличив диаметр носовой части и центральной части фюзеляжа, корму удлинили на 0,4 м. Установлено бомбовое вооружение модели и увеличен бомболюк. Получив от ВВС ТТТ, ОКБ приступило к изготовлению рабочих чертежей и приступило к постройке самолета. 19 октября49 г. он был построен. Заводские испытания самолета проходили 13 октября 1949 г. К 21 января 1950 г. Серийное производство Ту-14Т («81Т») Начато на Иркутском заводе. Летом 1950 г. Первые два серийных самолета Ту-14 были переброшены в Москву по заказу КБ, где их переоборудовали в торпедоносец — Ту-14Т и разведчик — самолет «89».». После государственных контрольных испытаний самолет получил удовлетворительную оценку и вновь был рекомендован ВВС ВВС флота. Там было отмечено, что дальность полета, объем оснащения, вооружение Ту-14 соответствует требованиям военных. В то же время самолет уступает Ил-28, Ту-14 по максимальной скорости на 57 км/ч, практическому потолку на 1300 м, а также скороподъемности и взлетно-посадочным характеристикам. Пока решает судьбу Ту-14 , ГК НИИ ВВС, А. Модификация Ту-14Ту-14 «73» — первый прототип самолета с тремя ТРД производства компании «Роллс-Ройс»; Ту-14 «73Р» («74») — разведывательный вариант самолета «73» проекта; Ту-14 «78» — модификация проекта «73», оснащенная тремя ТРД отечественного производства; Ту-14Т («81») — бомбардировщик-торпедоносец (основной пошедший в серию модификаций), оснащен двумя двигателями ВК-1; Ту-14Р («89») — самолет-разведчик. Аварийная посадка Ту-14 Тактико-технические характеристики Ту-14Т – Первый полет: 1947 г. – 3 человека Размеры ТУ-14 – Длина: 21,95 м 9 Масса Ту-14 – Пустой: 14930 кг – полная, км/ч: на высоте 845, у земли 800 Диапазон полета TU-14 -2930 км Практический потолок TU-14 -11300 M Рублят TU-14-11300 M 8.-11300 M 8-11300 M 8-11300 M 8-11300 M 8-11300 M Пушки КВ-23 — две в носовой части фюзеляжа под передней кабиной и две пушки в кормовой установке САМ-81. – Бомбовая нагрузка – до 3000 кг. Фото Ту-14Источник Туполев Ту-14 чертежи (рисунки) самолета | Скачать чертежи, чертежи, блоки Autocad, 3D модели
Узнайте, как скачать этот материал Подпишитесь, чтобы получать информацию о новых материалах: t.me/alldrawings vk.com/alldrawings ОписаниеВ архиве чертежи (картинки) с габаритными размерами Содержание проекта
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 m
09.2011 15:02
«Крепости и Освободители, которые были в лучшем состоянии, были возвращены ВВС США».
Попавшие в их руки сверхкрепости, приземлившиеся в Сибири после боевых повреждений в рейдах на Японию. B-29 должен был пойти в производство на советских государственных заводах как «Туполев Ту-4», которому в НАТО будет присвоено кодовое название «Бык».
Я знаком с интернированием во Владивостоке трех B-29, которые совершили аварийную посадку после бомбардировки Японии в конце Второй мировой войны (таким образом, реконструирование одного из них, чтобы позже превратить его в Туполев Ту-4 » Бык»), но мне интересно: попадала ли когда-нибудь в руки Советов «17»? Я действительно хотел бы знать!
Затем самолет с двигателями ВК-1 был запущен в производство на трех заводах.
я провел их летчик-испытатель Ф.Ф. Опадчий. После государственных испытаний было отмечено, что летно-технические характеристики самолета в целом удовлетворяют военных. После доработок артиллерийской установки и повторных испытаний самолет был рекомендован к серийному производству в вариантах бомбардировщика и торпедоносца.
Н. Туполев смог доказать командованию ВМФ, что Ту-14 в торпедном варианте — именно то, что нужно флоту.По сравнению с Ил-28, Ту-14 грузоотсеке значительно больше и лучше подходит для подвеска мин и торпед.Большая дальность и расширенное оснащение сделали Ту-14 более пригодным для действий в море.Переделка коснулась в основном минно-торпедного вооружения.На Иркутском заводе было построено 147 торпедоносцев Ту-14.Эксплуатация Ту-14 14 был недолгим, до 1957 г. все они были списаны. Построенный разведчик «89» совершил первый полет 23 марта 1951 г. (Полет нашей эры). В серию «89» не прошел, так как уже построен стандартный Ил-28Р.
rar [ 1 МБ ]
tif [ 170 КБ ]
tif [ 167 КБ ]
tif [ 130 КБ ]
tif [ 142 КБ ]
tif [ 96 КБ ]
tif [ 107 КБ ]
tif [ 123 КБ ]
