Закрылки самолета: ✈ Что такое закрылки и для чего они нужны

Закрылки — FLYGUY.RU — учимся летать!

Согласно определению, закрылком называется отклоняющаяся вниз или выдвигающаяся и одновременно отклоняющаяся задняя часть крыла. Поскольку добавить к этому нечего, сразу переходим к обсуждению использования закрылков в полете.

У курсантов, летающих в России, регулярно возникает вопрос: «Когда и на какой угол выпускать закрылки?». Рекомендации инструкторов на эту тему часто противоречат друг другу, как и «стандартные процедуры» больших авиакомпаний. Попытки найти истину в РЛЭ небольшого самолета обычно успеха не имеют, особенно если это самолет зарубежного производства.

Попробую внести некоторую ясность.

В западной летной школе существует единый подход к тому, как и когда выпускаются закрылки. Он выглядит следующим образом: закрылки выпускаются только в полетах с короткой полосы или мягкого грунта, а также при выполнении вынужденной посадки или посадки «из предосторожности». Нормальные взлет и посадка выполняются БЕЗ ЗАКРЫЛКОВ.

Такова устоявшаяся практика и на этом построен летный экзамен.

Хочу особо подчеркнуть, что на Западе для малой авиации нормальным взлетом и посадкой (Exercise 16 и 18) считается работа с такой полосы, которыми в России располагают лишь крупные аэроузлы и военные аэродромы. Скажем, обучаясь в аэроклубе в Канаде, я выполнял полеты с полос длиной 7900 и 6200 футов международного аэропорта города Реджайны. Уверен, что ВПП многих российских аэроклубов и АУЦ в настоящее время далеки от этих характеристик. Поэтому большинство полетов в России можно классифицировать как полеты с коротких полос или с мягкого грунта, где выпуск закрылков полностью оправдан и прекрасно коррелирует со стандартными требованиями западной школы.

Для больших авиалайнеров (в силу их значительной массы и скорости) все взлеты и посадки являются «короткими», и они всегда пользуются механизацией. Но поскольку в больших авиакомпаниях принято самостоятельно разрабатывать собственные технологии работы экипажей, стандартные процедуры и т.

п., нам не следует безоговорочно принимать их как руководство к действию.

Универсальный же подход состоит в том, что условием для выпуска закрылков является длина полосы или состояние ее покрытия. И если мы летаем с короткой или грунтовой ВПП, то закрылки надо обязательно выпускать. Остается вопрос «когда это делать?».

Я описал процедуры для короткой полосы и мягкого грунта в отдельных статьях. Здесь же мне хотелось коснуться общих моментов, касающихся выпуска закрылков.

Закрылки служат для временного увеличения подъемной силы крыла, что позволяет безопасно выполнять полет на более низких скоростях, имея достаточный запас до критического угла атаки и скорости сваливания. Побочным эффектом выпуска закрылков является увеличение аэродинамического сопротивления и ухудшение качества самолета. Казалось бы, это уничтожает все преимущества! Но нет, при заходе на посадку ухудшение качества дает дополнительную выгоду: самолет заметно тормозится и снижается по более крутой глиссаде.

Грубо говоря, чем хуже качество самолета, тем больше он похож на летящий кирпич. Это совсем не выгодно на круизных режимах, но весьма полезно при посадке на короткую полосу. Самолет с низким качеством снижается более отвесно и способен перелететь высокие препятствия, быстро подойти к земле и плюхнуться в начале полосы. Самолет с высоким качеством при прочих равных условиях сел бы сильно дальше.

Существует эмпирическое «правило 20 градусов», гласящее, что при выпуске закрылков до 20 градусов росту подъемной силы сопутствует умеренное увеличение аэродинамического сопротивления. Затем, при отклонении закрылков на больший угол, увеличение сопротивления быстро опережает получаемый прирост подъемной силы. Это правило полезно запомнить, чтобы всегда принимать осмысленные решения при выборе угла выпуска закрылков. В соответствии с ним, закрылки выпускаются до 20 градусов для гарантии безопасности полета на уменьшенных скоростях, а выпущенные на больший угол (30 или 40 градусов) они уже практически не уменьшают скорость сваливания, но являются эффективными воздушными тормозами и обеспечивают крутую глиссаду при стабильной скорости.

Бытует мнение, что выпуск закрылков создает кабрирующий момент самолету. На этом стоит остановиться подробнее. Вообще-то, сам по себе выпуск закрылков создает пикирующий момент. Это вызвано тем, что выпущенные закрылки удлиняют САХ (или mean aerodynamic chord) крыла за счет сдвига его задней кромки «вниз и назад». В результате центр давления крыла также смещается назад относительно центра тяжести самолета, что создает пикирующий момент.

НО! Одновременно с этим, выпуск закрылков существенно увеличивает скос потока с крыла вниз. На  верхнепланах (или бипланах, как в случае с Ан-2), этот поток оказывает существенное влияние на стабилизатор хвостового оперения. Когда стабилизатор, имеющий отрицательный угол атаки, начинает обдуваться еще более интенсивно и под еще большим (отрицательным) углом, это вызывает сильный кабрирующий момент.

Результирующий момент (разность двух этих моментов) оказывается действительно КАБРИРУЮЩИМ. Вот выдержка из «Практической аэродинамики самолета Ан-2» М. Н. Шифрина:

Однако, если вы летаете на низкоплане, особенно таком как Як-18Т со щитком ПОД фюзеляжем и высоко расположенным стабилизатором, данный эффект не будет действовать в полном объеме. Субъективно вам может казаться, что щиток также дает сильное кабрирование, требующее коррекции штурвалом «от себя», но на самом деле, самолет просто «вспухает» за счет резкого увеличения подъемной силы при быстром выпуске щитка с 0 градусов до 50 (!) в один прием. Уже через несколько секунд после этого он спокойно летит с довольно низко опущенным носом, что ставит под сомнение создание «сильного кабрирующего момента».

Еще меньше кабрирующий момент ожидается на самолетах-низкопланах с «T-tail», таких, например, как Diamond Katana DA-20.  На них стабилизатор и руль высоты находятся существенно выше зоны влияния скоса потока.

Таким образом, если для высокопланов и некоторых бипланов можно с уверенностью утверждать, что выпуск закрылков всегда вызывает кабрирующий момент, то для низкопланов и, особенно, низкопланов с «T-tail» это будет не совсем верно.  На таких самолетах выпуск закрылков вполне может приводить к пикирующему моменту.

ВАЖНО: остерегайтесь выпуска закрылков в разворотах, делайте это строго в горизонтальном полете. Опасность состоит в том, что если один из них выходит из строя или примерзает, то второй, действуя как элерон, создает дополнительную подъемную силу только на одном крыле. Возникший из-за этого крен может сложиться с креном в развороте

, и тогда ситуация очень быстро станет критической. Вы можете так и не понять, что произошло, перевернувшись вверх колесами в непосредственной близости от земли. В горизонтальном полете крен, возникший от несимметричного выпуска закрылков, легче заметить, и если это произошло, то нужно как можно быстрее перевести их селектор на уборку. В случае, если один из них заклинил в промежуточном положении, нужно установить в это же положение и второй и больше не пользоваться закрылками до окончания полета.

Конечно, поскольку Як-18Т оборудован только одним щитком, его несимметричный выпуск технически не возможен. Но я бы рекомендовал придерживаться единого стереотипа поведения независимо от типа самолета. Тем более, что на этом самолете щиток имеет лишь два положения «убран» и «выпущен», и при выпуске он отклоняется сразу на большой угол. Это требует энергичных контрдействий штурвалом для предотвращения набора высоты. При этом ориентироваться приходится по положению капота-горизонта или по проекции ВПП в лобовом стекле, что делать в развороте значительно труднее, чем в горизонтальном полете.

Также ВАЖНО, что выпуск и уборку закрылков, по возможности, следует производить в несколько приемов. Если выпуск в один прием не является чем-то особенно опасным, а лишь приводит к нежелательному набору высоты (что особенно заметно на Яках), то быстрая уборка ведет к существенной просадке самолета. Если это произойдет у самой земли (например, при уходе на второй круг), последствия могут быть катастрофическими.

Конечно, закрылки, выпущенные на заходе на 30 или 40 градусов, при уходе на второй круг надо оперативно убрать до 20, чтобы снизить аэродинамическое сопротивление.

Как упоминалось выше, в этом случае потеря подъемной силы будет несущественна. Но делать это все-таки нужно без паники. Дав взлетный режим, следует удостовериться, что самолет начал набирать скорость в горизонтальном полете. Только когда скорость достигнет хотя бы Vx, можно убирать закрылки одним движением до 20 градусов и приступать к набору высоты. В процессе набора высоты закрылки доубирают в два этапа: сначала до 10 градусов, а затем полностью.

При выполнении конвейеров на Як-18Т с короткой полосы у курсанта может сформироваться моторный рефлекс на уборку щитка после посадки (так было у меня). Это связано с необходимостью всегда быстро убирать щиток на пробегах и отрабатывается до автоматизма многократными повторениями. Однако в том случае, когда по каким-либо причинам инструктор дает курсанту команду на уход на второй круг с малой высоты, этот рефлекс может сослужить дурную службу. Данный тип самолета при уборке щитка просаживается на десятки метров (до 50!), что чревато столкновением с землей.

Мой инструктор дважды ловил мою руку на кране уборки в таких ситуациях. Постарайтесь избежать моих ошибок и делайте небольшую паузу перед тем как дергать краны и селекторы закрылков в воздухе. Не спешите, выдохните и подумайте еще раз, все ли вы правильно делаете. Если вы уже установили взлетный режим, то самолет будет лететь и даже устойчиво набирать высоту с выпущенным щитком, так что времени на раздумья у вас достаточно. В данном конкретном случае надо сначала убрать шасси и лишь затем, набрав минимум 50 метров, убрать щиток.

Механизация крыла самолета: конструкция и назначение

Крыло самолета является одной из основных составляющих его частей. Именно благодаря ему самолет летает и совершает различные маневры в воздухе. Оно служит также для размещения в нем топливных баков и шасси. К крылу подвешиваются авиамоторы и боевое вооружение авиалайнеров. Однако основная задача этой части самолета – создание подъемной силы на всех этапах полета.

Механизация крыла Боинг-727

Виды крыльев самолета

Используемые в современной авиации виды крыльев самолета, бывают прямоугольными, трапециевидными, стреловидными и треугольными. Реже встречаются конструкции с переменной и обратной стреловидностью.

Прямоугольные крылья позволяют создавать наибольшую подъемную силу. Они более устойчивы и хорошо управляются. Их целесообразно использовать на скоростях меньше звука. Они обеспечивают лучшие параметры самолета при взлете и посадке, а также при выполнении маневров. Однако такие конструкции создают большое сопротивление при больших скоростях полета и они более тяжелые.

Трапециевидные крылья менее тяжелые, чем прямоугольные, но они более жесткие. Чем больше суживается такое крыло, тем оно легче и тем жестче оно должно быть. Трапециевидные крылья тоже с успехом используются на дозвуковых самолетах.

Стреловидные крылья применяются для полета на больших дозвуковых и сверхзвуковых скоростях. По сравнению с прямым крылом, у стреловидного меньше несущие способности при одинаковых скоростях полета. Это снижает устойчивость и управляемость самолетов. Чтобы компенсировать этот недостаток, на поверхностях стреловидных крыльев вдоль набегающего потока иногда устанавливают дополнительно небольшие вертикальные плоскости и делают пилообразые уступы на передних кромках. Любой летательный аппарат со стреловидным крылом становится более устойчивым и управляемым, по мере увеличения его скорости.

В то же время, повышенная поперечная устойчивость снижает маневренные возможности самолета при больших скоростях.

Треугольные крылья. При равных с другими крыльями (например, стреловидными) площади крыла и нагрузках, их конструкция легче и более жесткая. Меньший вес объясняется меньшим значением изгибающих и осевых сил при большем поперечном сечении крыла. Повышенная жесткость такого крыла обусловлена большими, по сравнению с другими крыльями, моментами инерции, что тоже объясняется большим поперечным сечением крыла.

Такие крылья имеют меньшее лобовое сопротивление при переходе к сверхзвуковой скорости. Поэтому они применяются преимущественно на сверхзвуковых самолетах.

Большее поперечное сечение треугольного крыла позволяет размещать в крыле вместительные внутренние объемы. Однако конструкция треугольного крыла, по своим аэродинамическим характеристикам, создает меньшую подъемную силу, а также ограничивает использование средств механизации крыла, что чрезвычайно важно на малых скоростях полета.

Механизация крыла самолета

Крыло самолета — сложная инженерная конструкция, состоящая из множества деталей. Для создания силы, способной поднять самолет в воздух, крылу придается аэродинамическая форма.

В разрезе классическое крыло напоминает вытянутую каплю с плоской нижней частью. Благодаря такой форме, набегающий во время полета аэроплана воздушный поток, сжимается в нижней поверхности крыла, а в верхней образуется разреженное пространство. Сформировавшиеся при этом силы начинают толкать крыло в сторону разреженного пространства, то есть вверх. Таким образом, создается подъемная сила.

Но эти условия полета формируются только при достаточной скорости. Поэтому все самолеты (кроме самолетов с вертикальным взлетом) сначала разгоняются. Им нужно набрать определенную скорость, чтобы оторваться от взлетной полосы и начать набор высоты. Это так называемая скорость отрыва. Она для каждого самолета своя, и даже для одного и того же самолета, но с разной взлетной массой, она тоже будет отличаться. И только после набора этой скорости, крыло начинает поддерживать самолет и не дает ему упасть.

На этапе разгона и набора высоты, для создания большей силы подъема, крыло должно иметь, как можно большую площадь.

Также большая площадь необходима для снижения и посадки аэроплана. Однако в прямолинейном полете, желательно чтобы площадь крыла была как можно меньше с целью создания наименьшего сопротивления. Все эти противоречивые требования «уживаются» в конструкции крыла при помощи специальных механических устройств.

Механизация крыла самолета подразделяется на механические устройства, расположенные на задней и передней кромках крыла.

Основное предназначение этих устройств – управление подъемной силой и сопротивлением самолета, преимущественно когда самолет взлетает или садится. Средства механизации крыла должны отвечать довольно жестким требованиям, и, в первую очередь, к ним относятся слаженность действия механизмов и безотказность их работы. Механизация крыла самолета конструкция и назначение отдельных его составляющих частей представлены ниже.

Механизация крыла на примере Боинг-737

Механизмы задней кромки крыла

При взлете и посадке самолета, для увеличения площади крыла и изменения его аэродинамических характеристик, применяются щитки и закрылки.

Они представляют собой выдвижные или поворотные плоскости. Обыкновенные щитки просто отклоняются вниз при помощи поворотного механизма. Выдвижные щитки, вначале выдвигаются назад за плоскость крыла, а затем наклоняются вниз. Закрылки подразделяются на обыкновенные и щелевые.

Обыкновенные закрылки тоже просто отклоняются вниз. Обыкновенные щитки и закрылки при отклонениях не имеют зазора между крылом. Щелевые закрылки в рабочем положении образуют зазор между своим корпусом и крылом. За счет этого зазора, области низкого и высокого давления в верхней и нижней поверхности крыла сообщаются между собой. Это способствует равномерному обтеканию крыла воздухом, предотвращает срывы потока и падение подъемной силы.

Выпущенные закрылки (Фаулера) самолета ТУ-154

Щелевые закрылки, так же как и крыло подвергаются скоростному напору воздуха и поэтому имеют аэродинамический профиль.

Они подразделяются на однощелевые и многощелевые. Однощелевые закрылки представляют собой простую однопрофильную конструкцию и просто отклоняются вниз, или выдвигаются назад из крыла, а затем отклоняются вниз.

Многощелевые закрылки имеют сложную многоступенчатую многопрофильную (до 3-х профилей) конструкцию с механизмом выдвижения из крыла. Каждый профиль многоступенчатой конструкции отклоняется на свой угол. При опускании закрылков и щитков изменяется аэродинамика крыла, а при их выдвижении увеличивается его площадь. Все эти действия способствуют увеличению подъемной силы крыла.

Простой (поворотный) закрылок

Механизмы передней кромки крыла

В качестве механизмов передней кромки крыла используются предкрылки и отклоняемые носки крыла.

Предкрылки наиболее сложные по конструкции устройства. Они представляют собой выдвижные механизмы аэродинамического профиля, установленные в передней части крыла. Их назначение улучшать летные возможности самолета на малых скоростях. При взлете их применение увеличивает угол набора высоты, что увеличивает крутизну взлета самолета и его быстрый выход на заданную высоту полета.

Обычный щелевой предкрылок в выпущенном состоянии

После выдвижения предкрылков вперед и вниз, образуется зазор, который, как и в случае с закрылками, открывает проход для набегающего потока воздуха с нижней кромки крыла к верхней его поверхности, что предотвращает срыв потока и повышает устойчивость полета самолета. Конструкция механизмов предкрылков обладает большой массой.

К основным недостаткам предкрылков следует отнести то, что в полете их деформация отличается от деформации основного крыла, что ухудшает аэродинамическое качество крыла в целом.

К разновидностям предкрылков относятся Щитки Крюгера, выполненные в виде отклоняющихся вперед и вниз плоскостей. Их применяют вместе с предкрылками на стреловидных крыльях. Они могут использоваться только до определенного угла подъема самолета. При его превышении происходит потеря управляемости.

Отклоняемые носки крыла. Применяются на самолетах с тонким крылом, где невозможно разместить механизмы предкрылков. Назначение их такое же, как и предыдущих механизмов – понизить вероятность потери управления при малых скоростях полета самолета и увеличить подъемную силу крыла.

К средствам механизации относятся также устройства, уменьшающие подъемную силу (тормозные щитки) и интерцепторы. Конструктивно они представляют собой профилированные плоскости. Располагаются в верхней части крыла перед закрылками. Если самолету нужно снизить скорость, они поднимаются вверх, и создают дополнительное сопротивление.

В убранном положении они спрятаны в крыло. Тормозные щитки отклоняются вверх синхронно, а интерцепторы используются в качестве органов управления креном самолета, поэтому они отклоняются только с той стороны крыла, в сторону которой направлен крен. Для повышения управляемости интерцепторы располагаются как можно дальше от оси самолета.

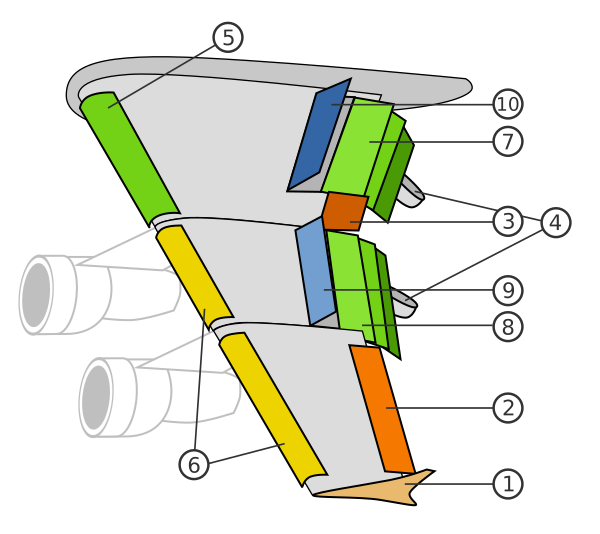

Механизация Боинг-747. Трехщелевые закрылки Фаулера, предкрылки Крюгера (ближе к фюзеляжу), обычные предкрылки (дальше).

Резюме

Крыло самолета постоянно совершенствуется. Создаются новые материалы, более легкие, теплостойкие, с новыми прочностными характеристиками. Они в состоянии будут выдержать нагрузки недоступные «старым» материалам. Конструкторы при разработке этих тяжелых конструкций получили на вооружение компьютерную технику. Все это позволяет создавать совершенно новые модели авиационных крыльев, с новыми, недостижимыми ранее характеристиками. Оснащенные такими крыльями летательные аппараты будут способны летать еще выше и еще быстрее, станут намного маневренней современных машин. Так, развитие крыла будет способствовать развитию авиации в целом.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

описание, принцип работы и устройство

Те люди, которые летали на самолетах и обращали внимание на крыло железной птицы, в то время как она садится или взлетает, наверняка замечали, что эта часть начинает меняться, появляются новые элементы, а само крыло становится шире. Этот процесс и называют механизацией крыла.

Общая информация

Люди всегда хотели быстрее ездить, быстрее летать и т. д. И, в общем-то, с самолетом это вполне получилось. В воздухе, когда аппарат уже летит, он развивает огромную скорость. Однако тут следует уточнить, что высокий показатель скорости приемлем лишь во время непосредственного полета. Во время взлета или посадки все совсем наоборот. Для того чтобы успешно поднять конструкцию в небо или же, наоборот, посадить ее, большая скорость не нужна. Причин этому несколько, но основная кроется в том, что для разгона понадобится огромная взлетная полоса.

Вторая основная причина — это предел прочности шасси самолета, который будет пройден, если взлетать таким образом. То есть в итоге получается так, что для скоростных полетов нужен один тип крыла, а для посадки и взлета — совсем другой. Что же делать в такой ситуации? Как создать у одного и того же самолета две принципиально разных по своей конструкции пары крыльев? Ответ — никак. Именно такое противоречие и подтолкнуло людей к новому изобретению, которое назвали механизацией крыла.

Угол атаки

Чтобы доступно объяснить, что такое механизация, необходимо изучить еще один небольшой аспект, который называется углом атаки. Эта характеристика имеет самую непосредственную связь со скоростью, которую самолет способен развить. Здесь важно понимать, что в полете практически любое крыло находится под углом по отношению к набегающему на него потоку. Вот этот показатель и зовется углом атаки.

Допустим, чтобы лететь с малой скоростью и при этом сохранить подъемную силу, чтобы не упасть, придется увеличить этот угол, то есть задрать нос самолета вверх, как это делается на взлете. Однако тут важно уточнить, что есть критическая отметка, после пересечения которой поток не сможет удерживаться на поверхности конструкции и сорвется с нее. Такое в пилотировании называют отрывом пограничного слоя.

Этим слоем называют поток воздуха, который непосредственно соприкасается с крылом самолета и создает при этом аэродинамические силы. С учетом всего этого формируется требование — наличие большой подъемной мощности на малой скорости и поддержание требуемого угла атаки, чтобы лететь на высокой скорости. Именно эти два качества и совмещает в себе механизация крыла самолета.

Улучшение характеристик

Для того чтобы улучшить взлетно-посадочные характеристики, а также обеспечить безопасность экипажа и пассажиров, необходимо по максимуму уменьшить скорость взлета и посадки. Именно наличие этих двух факторов привело к тому, что проектировщики профиля крыла стали прибегать к созданию большого числа различных устройств, которые располагаются непосредственно на крыле самолета. Набор этих специальных управляемых устройств и стали называть механизацией крыла в авиастроении.

Предназначение механизации

Применяя такие крылья, удалось достичь сильного увеличения значения подъемной силы аппарата. Значительное увеличение этого показателя привело к тому, что сильно уменьшился пробег самолета при посадке по полосе, а также уменьшилась скорость, с которой он приземляется или взлетает. Назначение механизации крыла также в том, что она улучшила устойчивость и повысила управляемость такой большой авиамашины, как самолет. Это особенно стало заметно, когда летательный аппарат набирает высокий угол атаки. К тому же стоит сказать, что существенное снижение скорости посадки и взлета не только увеличило безопасность выполнения этих операций, но и позволило сократить затраты на строительство взлетных полос, так как появилась возможность их сокращения по длине.

Суть механизации

Итак, если говорить в общем, то механизация крыла привела к тому, что были значительно улучшены взлетно-посадочные параметры самолета. Такой результат был достигнут за счет сильного увеличения максимального коэффициента подъемной силы.

Суть этого процесса заключена в том, что добавляются специальные устройства, которые усиливают кривизну профиля крыла аппарата. В некоторых случаях получается и так, что увеличивается не только кривизна, но и непосредственная площадь этого элемента самолета. Из-за изменения этих показателей полностью меняется и картина обтекаемости. Эти факторы и являются определяющими в увеличении коэффициента подъемной силы.

Важно отметить, что конструкция механизации крыла выполняется таким образом, чтобы в полете все эти детали были управляемыми. Нюанс кроется в том, что на малом углу атаки, то есть при полете уже в воздухе на большой скорости, они фактически не используются. Весь их потенциал раскрывается именно при посадке или взлете. В настоящее время различают несколько видов механизации.

Щиток

Щиток — это одна из самых распространенных и самых простых деталей механизированного крыла, которая довольно эффективно справляется с задачей повышения коэффициента подъемной силы. В схеме механизации крыла этот элемент представляет собой отклоняющуюся поверхность. При убранном положении этот элемент почти вплотную примыкает к нижней и задней части крыла самолета. При отклонении этой детали максимальная подъемная сила аппарата увеличивается, потому что меняется эффективный угол атаки, а также вогнутость или кривизна профиля.

Для того чтобы увеличить эффективность этого элемента, его конструктивно исполняют так, чтобы он при своем отклонении смещался назад и одновременно с этим к задней кромке. Именно такой способ даст наибольшую эффективность отсоса пограничного слоя с верхней поверхности крыла. Кроме этого, увеличивается эффективная протяженность зоны повышенного давления под крылом самолета.

Конструкция и назначение механизации крыла самолета с предкрылками

Здесь важно отметить сразу, что фиксированный предкрылок монтируется только на те модели самолета, которые не являются скоростными. Это объясняется тем, что такой тип конструкции значительно увеличивает лобовое сопротивление, а это резко снижает возможность летательного аппарата развить высокую скорость.

Однако суть данного элемента в том, что он обладает такой частью, как отклоняемый носок. Его используют на тех типах крыльев, которые характеризуются тонким профилем, а также острой передней кромкой. Основное предназначение этого носка в том, чтобы не дать сорваться потоку при большом угле атаки. Так как угол может постоянно изменяться в течение полета, то и носок создается полностью управляемым и регулируемым, чтобы в любой ситуации можно было подобрать такое положение, которое удержит поток на поверхности крыла. При этом также может увеличиваться аэродинамическое качество.

Закрылки

Схема механизации крыла с закрылками — одна из самых старых, так как эти элементы были одними из первых, которые стали использоваться. Расположение этого элемента всегда одно и то же, находятся они на задней части крыла. Движение, которое они выполняют, также всегда одинаковое, они всегда опускаются строго вниз. Также они могут немного выдвигаться назад. Наличие этого простого элемента на практике оказалось очень эффективным. Он помогает самолету не только при взлете или посадке, но и при выполнении любых других маневров при пилотировании.

Тип этого элемента может несколько изменяться в зависимости от вида самолета, на котором он используется. Механизация крыла ТУ-154, который считается одним из самых распространенных типов самолета, также имеет это простое устройство. Некоторые самолеты характеризуются тем, что их закрылки поделены на несколько самостоятельных частей, а у некоторых это один сплошной закрылок.

Элероны и интерцепторы

Кроме тех элементов, что уже были описаны, есть еще те, которые можно отнести к второстепенным. Система механизации крыла включает в себя такие второстепенные детали, как элероны. Работа этих деталей осуществляется дифференциально. Чаще всего используется конструкция такая, что на одном крыле элероны направлены вверх, а на втором они направлены вниз. Кроме них есть еще и такие элементы, как флапероны. По своим характеристикам они схожи с закрылками, отклоняться эти детали могут не только в разные стороны, но и в одну и ту же.

Дополнительными элементами являются также интерцепторы. Эта деталь является плоской и располагается на поверхности крыла. Отклонение, или скорее подъем, интерцептора осуществляется прямо в поток. Из-за этого происходит увеличение торможения потока, в силу этого увеличивается давление на верхней поверхности. Это приводит к тому, что уменьшается подъемная сила именно данного крыла. Эти элементы крыла иногда еще называют органами для управления подъемной силой самолета.

Стоит сказать о том, что это довольно краткая характеристика всех элементов конструкции механизации крыла самолета. В действительности там используется намного больше разнообразных мелких деталей, элементов, которые позволяют пилотам полностью контролировать процесс посадки, взлета, самого полета и т. д.

Механизация крыла — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Механиза́ция крыла́ — совокупность устройств на крыле летательного аппарата, предназначенных для регулирования его несущих свойств. Механизация включает в себя закрылки, предкрылки, интерцепторы, спойлеры, флапероны, активные системы управления пограничным слоем и так далее.

Закрылки

Закрылки — отклоняемые поверхности, симметрично расположенные на задней кромке крыла. Закрылки в убранном состоянии являются продолжением поверхности крыла, тогда как в выпущенном состоянии могут отходить от него с образованием щелей. Используются для улучшения несущей способности крыла во время взлёта, набора высоты, снижения и посадки, а также при полёте на малых скоростях. Существует большое число типов конструкции закрылков:

Принцип работы закрылков заключается в том, что при их выпуске увеличивается кривизна (Сy) профиля и (в случае выдвижных закрылков^[1], которые также называют закрылками Фаулера^[2]) площадь поверхности крыла (S), следовательно, увеличивается и несущая способность крыла. Возросшая несущая способность крыла позволяет летательным аппаратам лететь без сваливания при меньшей скорости. Таким образом, выпуск закрылков является эффективным способом снизить взлётную и посадочную скорости. Второе следствие выпуска закрылков — это увеличение аэродинамического сопротивления. Если при посадке возросшее лобовое сопротивление способствует торможению самолета, то при взлёте дополнительное лобовое сопротивление отнимает часть тяги двигателей. Поэтому на взлёте закрылки выпускаются всегда на меньший угол, нежели при посадке, или не выпускаются вообще на ряде лёгких самолётов. Третье следствие выпуска закрылков — продольная перебалансировка самолёта из-за возникновения дополнительного продольного момента. Это усложняет управление самолётом (на многих современных самолётах пикирующий момент при выпуске закрылков компенсируется перестановкой стабилизатора на некоторый отрицательный угол). Закрылки, образующие при выпуске профилированные щели, называют щелевыми. Закрылки могут состоять из нескольких секций, образуя несколько щелей (как правило, от одной до трёх).

К примеру, на Ту-154М применяются двухщелевые закрылки, а на Ту-154Б — трёхщелевые. Наличие щели позволяет потоку перетекать из области повышенного давления (нижняя поверхность крыла) в область пониженного давления (верхняя поверхность крыла). Щели спрофилированы так, чтобы вытекающая из них струя была направлена по касательной к верхней поверхности, а сечение щели должно плавно сужаться для увеличения скорости потока. Пройдя через щель, струя с высокой энергией взаимодействует с «вялым» пограничным слоем и препятствует образованию завихрений и отрыву потока. Это мероприятие и позволяет «отодвинуть» срыв потока на верхней поверхности крыла на бо́льшие углы атаки и бо́льшие значения подъёмной силы.

Флапероны

Флапероны (зависающие элероны) — элероны, которые могут выполнять также функцию закрылков при их синфазном отклонении вниз. Широко применяются в сверхлёгких самолётах^[3] и радиоуправляемых авиамоделях при полётах на малых скоростях, а также на взлёте и посадке. Иногда применяются на более тяжелых самолётах (например, Су-27). Основное достоинство флаперонов — это простота реализации на базе уже имеющихся элеронов и сервоприводов. Недостаток в том, что выпущенные флапероны малоэффективны как элероны.

Предкрылки

Предкрылки — отклоняемые поверхности, установленные на передней кромке крыла. При отклонении образуют щель, аналогичную таковой у щелевых закрылков. Предкрылки, не образующие щели, называются отклоняемыми носками. Как правило, предкрылки автоматически отклоняются одновременно с закрылками, но могут и управляться независимо.

В целом, эффект предкрылков заключается в увеличении допустимого угла атаки, то есть срыв потока с верхней поверхности крыла происходит при бо́льшем угле атаки.

Помимо простых, существуют так называемые адаптивные предкрылки. Адаптивные предкрылки автоматически отклоняются для обеспечения оптимальных аэродинамических характеристик крыла в течение всего полёта. Также обеспечивается управляемость по крену при больших углах атаки с помощью асинхронного управления адаптивными предкрылками.

На «ветеране» мировой авиации — самолёте Ан-2 («кукурузник») используются автоматические предкрылки, установленные на верхнем крыле бипланной коробки и отклоняющиеся самостоятельно, без каких-либо приводов или тяг при углах атаки, близких к критическим, создавая при этом дополнительную подъёмную силу и предотвращая срыв потока с крыла. Самолёт при этом не входит в штопор, а, в самом худшем случае, делает «клевок» и самостоятельно выходит из него. Именно автоматическим предкрылкам планер самолёта Ан-2 обязан своей лётной (с 1948 года) долговечностью.

Интерцепторы

Интерцепторы (спойлеры) — отклоняемые или выпускаемые в поток поверхности на верхней (нижней, см. МиГ-19) поверхности крыла, которые увеличивают аэродинамическое сопротивление и уменьшают подъёмную силу. Поэтому интерцепторы также называют органами непосредственного управления подъёмной силой.

В зависимости от предназначения и площади поверхности консоли, расположения её на крыле и так далее, интерцепторы делят на элерон-интерцепторы и спойлеры:

• Элерон-интерцепторы — представляют собой дополнение к элеронам и используются в основном для управления по крену. Они отклоняются несимметрично. Например, на Ту-154 при отклонении левого элерона вверх на угол до 20°, элерон-интерцептор на этой же консоли автоматически отклоняется вверх на угол до 45°. В результате подъёмная сила на левой консоли крыла уменьшается, и самолёт кренится влево.
  У некоторых самолетов элерон-интерцепторы могут являться главным (либо резервным) органом управления по крену^[4].

• Спойлеры (многофункциональные интерцепторы) (от англ.  to spoil — портить, мешать; spoiler — помеха) — гасители подъёмной силы. Симметричное задействование интерцепторов на обеих консолях крыла приводит к резкому уменьшению подъёмной силы и торможению самолёта. После выпуска самолёт балансируется на большем угле атаки, начинает тормозиться за счёт возросшего сопротивления и плавно снижаться. Возможно изменение вертикальной скорости без изменения угла тангажа. То есть при одновременном выпуске интерцепторы используются в качестве воздушных тормозов.

Интерцепторы также активно используются для гашения подъёмной силы после приземления или при прерванном взлёте и для увеличения сопротивления. Необходимо отметить, что они не столько гасят скорость непосредственно, сколько снижают подъёмную силу крыла, что приводит к увеличению нагрузки на колёса и улучшению сцепления колёс с поверхностью. Благодаря этому, после выпуска внутренних интерцепторов можно переходить к торможению с помощью колёс.
