самый большой вертолёт в мире, технические характеристики (ТТХ), грузоподъёмность, кабина пилота, размеры

Ми-26 появился в результате эволюционного развития тяжелых вертолётов. Он создан для того, чтобы удовлетворять потребности военных в быстрой доставке войск и оборудования. Это одна из немногих военных машин, что получила свое развитие даже после распада СССР и стала востребована у коммерческих перевозчиков.

Машина спасла не одну сотню жизней и предотвратила распространение радиационной опасности в стране. Аппарат вышел удачным, и прекращать его выпуск не планируется. За свои размеры и характерную форму в войсках его прозвали «коровой».

История

В конце 50-ых, для нужд Советской Армии производились две машины: Ми-6 и, основанный на его базе, летающий кран Ми-10. Вертолёты оказались полезны не только в военном деле, но и в народном хозяйстве. Новые технические решения, как газотурбинная силовая установка, рама для внешнего закрепления грузов впервые опробованы именно на Ми-6.

МИ-6

Однако с середины 60-ых машины перестали удовлетворять возросшим требованиям войск. Министерство авиационной промышленности сформировало требования к вертолету нового поколения:

  • максимальный вес груза – 20 тонн;
  • статический потолок – 1500 метров;
  • преодолеваемое расстояние – 500 километров.

Работы по проектировке начали конструкторы ОКБ Московского вертолётного завода им. Миля и ОКБ Камова. Инженеры МВЗ придерживались классической одновинтовой конструкции, в то время как «Камовцы» решили построить винтокрыл. Подъемную силу такому аппарату, помимо ротора, обеспечивают крылья. На крыле винтокрыла Ка-22 установлены горизонтальные винты, эта схема усложняет управления, но даёт прирост скорости и грузоподъемности.

В 1972 году обе фирмы представили аванпроекты, и военные остановили свой выбор на привычной для них компоновке первого варианта.

Управление на Ка-22 оказалось чрезвычайно сложным, что стало причиной нескольких аварий.

Новый «грузовик» должен был быть в два раза мощнее, придерживаясь тех же габаритов. Для этого работникам бюро пришлось разработать совершенно новые узлы и агрегаты, отказавшись от серийных. Первый лётный образец поднялся в воздух в 1977 году. Вертолёт получил одобрение государственной комиссии и был рекомендован к серийному производству.

Первое изделие завод выпустил в 1984, а уже в 1985 его приняли главные заказчики. Производство Ми-26 продолжается до сих пор, и всего выпущено более 300 машин. Машина состоит на вооружении 16 стран и участвовала в нескольких локальных конфликтах.

Конструкция

Вертолёт построен по одновинтовой схеме с рулевым винтом и оснащён трёхопорным шасси. Несущий винт состоит из 8 лопастей и приводится в движение двумя газотурбинными двигателями. Основная часть корпуса построена с применением алюминия и стекловолокна.

Фюзеляж

Фюзеляж конструкции выполнен типа «монокок». Это схема с несущей обшивкой, запас прочности резервируется системой состоящей из шпангоутов. Спереди расположена кабина, в которой размещается четыре человека: двое пилотов, штурман и бортинженер.

Кабина оборудована климат-контролем и компрессором избыточного давления воздуха, который предотвращает попадание пыли в салон.

Объем грузового отсека Ми-26, при схожих габаритах с предшественником, в два раза больше. Грузовая кабина занимает центральную часть корпуса и имеет размеры в длину 12 м, в ширину 3.2 м в высоту 3 м. Габариты были выбраны исходя из существовавшей на тот момент техники: автокраны, пожарные автоцистерны, буровые установки и пр.

В отдалённых местах экипажу нужно будет справляться с погрузочно-разгрузочными работами собственными силами. С этой целью, в отсеке предусмотрено два тельфера на 2500 кг каждый и электролебедка на 500 кг. На полу вмонтированы рольганги – ролики, позволяющие катать грузы по отсеку, а не тащить его.

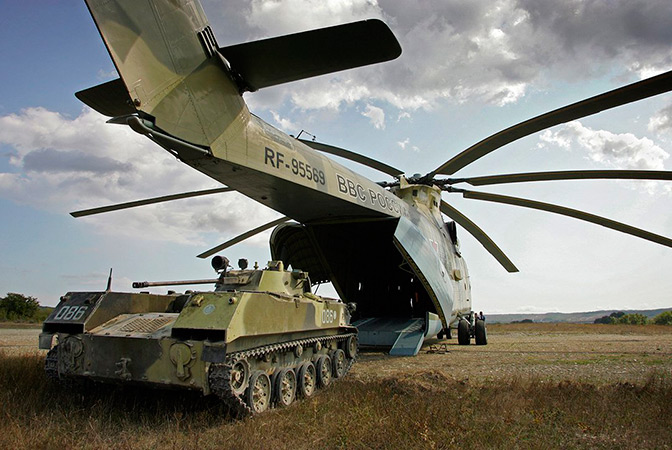

Ми- 26 грузовой отсек

Погрузка производится с хвостовой части через грузовой люк. Створки и трап люка снабжены гидравлическим приводом, а опора хвостовой балки складывается, облегчая заезд на борт. Для быстрой высадки десанта в борту предусмотрены двери-трапы.

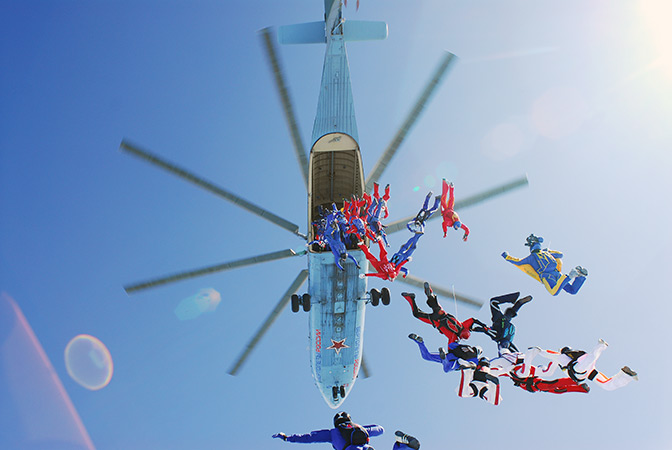

Вертолёт способен доставить 70 десантников в полном боевом снаряжении или 60 лежачих раненых.

Носилки укладываются в 4 яруса и закрепляются с помощью замков и лямок. На полу, под люком, расположена рама для крепления троса внешней подвески.

Хвостовая балка

Нижняя часть хвоста, плоская и расположена высоко. Приводной вал и коммуникации проложены внутри балки. На её конце установлены элементы оперения и опора заднего ротора. На конце опоры расположен противовес, стабилизирующий вращательные колебания. Для облегчения погрузки выгрузки-груза, посадочная опора хвостовой балки выполнена складной, и при необходимости её убирают с пути груза.

Шасси

Вертолёт опирается на три неубирающихся стойки, со сдвоенными колесами в каждой. Задние колёса имеют гидропривод и позволяют наклонить корпус.

Несущий винт

Основной винт состоит из восьми лопастей и имеет диаметр 32 метра. Это на три метра меньше ротора Ми-6, но на 30% эффективнее. Ядром лопасти является цельный стальной лонжерон, к которому крепится оперение в виде блоков из стекловолокна.

МИ-26 зимой

Производство цельных 16 метровых лонжеронов уникальная техническая задача. В мире есть всего одно предприятие способное изготавливать такое изделие – Челябинский трубопрокатный завод.

Лопасти крепятся шарнирно к втулке, которая изготовлена из титана и алюминия. Главный недостаток винта — это его малая инерция, усложняющая авторотацию. Авторотация – способность ротора вращаться от набегающего потока воздуха. Такой режим позволяет пилотам безопасно посадить машину при отказе двигателей.

Рулевой винт

Огромный крутящий момент основного винта компенсировали хвостовым винтом с диаметром 7.6 метров.

Его диаметр самый большой в мире и превышает размеры циферблата кремлёвских курантов.

Ротор состоит из пяти лопастей и приводится в движение двигателями, посредством редуктора и вала.

Силовая установка

Ми-26 оснащён двумя газотурбинными турбовальными двигателями Д-136 мощностью 11.000 лошадиных сил каждый и дополнительной силовой установкой ТА-88.

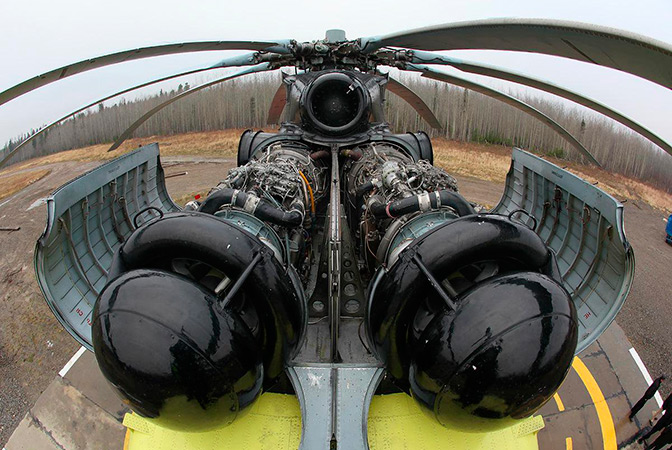

МИ-26 двигатели

Двигатели расположены в мотогондолах, в передней верхней части, и отделены друг от друга противопожарной перегородкой из титанового листа.

Характеристики Д-136

Максимальная мощность:11000 л.с
Часовой расход топлива:3100 кг/час
Кратность компрессии воздуха:18,4
Пиковое потребление воздуха:36 кг/с
Длина:371 см
Ширина:138 см
Высота:112 см
Сухая масса:1077 кг
Назначенный ресурс:2000 часов

По причине политического кризиса, в перспективе планируется заменить украинские Д-136 компании «Мотор-сич» на российский аналог.

Вспомогательная установка ТА-88 запускает основные моторы, а также питает бортовые приборы и гидравлику во время стоянки.

Силовая установка обладает системой синхронизации мощностей и автоматической поддержки оборотов вала. При выходе из строя одного из моторов, другой переводится в максимальный режим, позволяя успешно продолжить полёт.

МИ-26 мчс Беларуси

На новой машине была значительно снижена трудоёмкость технического обслуживания. Система трапов, капотов, выдвижных лестниц обеспечила лёгкий доступ к мотору и трансмиссии.

Трансмиссия

Самый сложный и ненадёжный агрегат в вертолёте – главный редуктор. Его корпус передаёт мощность в 20.000 лошадиных сил, что сравнимо с мощностью трёх локомотивов 2ТЭ116. На локомотивах подобные мощности передаются электрически, то есть через электрогенератор. Инженеры МВЗ не могли позаимствовать такое решение, ведь масса всех электрических аппаратов составила бы 11 тонн.

Необходимо было передавать крутящий момент непосредственно, а для этого нужен редуктор.

Заказ на изготовление редуктора такой прочности не принял ни один моторостроительный завод Союза. Его разработали на ОКБ Миля собственными силами.

При изготовлении применили новую многопоточную схему, что позволило сохранить вес в пределах нормы. Редуктор ВР-26 имеет собственные приводы вентиляции и масляной смазки.

РедукторМи-26Ми-6
Собственная масса3640 кг3370 кг
Передаваемая мощность22.000 л.с12.000 л.с

Кроме ВР-26, в состав трансмиссии входит: редуктор хвостового винта, промежуточный редуктор, муфты свободного хода.

Оборудование

Вертолёт способен работать в разных климатических зонах и погодных условиях. Для этого в нём установлено следующее навигационное оборудование:

  1. «Гребень-2» – Курсовая система. Основана на гироскопе. Указывает величину отклонения от курса.
  2. ПКМ-77М – пилотажный командный прибор. Устройство определяет пространственное положение летательного аппарата.
  3. Веер-М – Система ближней навигации. Работает за счет наземных радиоточек.
  4. «Ромашка» – приёмник радиосигналов.
  5. А-036 – Измеритель высоты
  6. АГР-83-15 – Авиагоризонт.
  7. Ак-19 и АРК-УД – Радиокомпасы
  8. ДИСС-32 – Доплеровский измеритель скорости

После глубокой модернизации модели до Ми-26Т2, в состав оборудования был включен приёмник системы GLONASS.

Ми-26 кабина

Связь с Землей обеспечивают УКВ, КВ радиостанции, а для переговоров между членами экипажа предусмотрено переговорное устройство СПУ-8.

На экран пилотов выводилась картинка с видеокамер, закрепленных на внешней подвеске. Автопилот ВУАП-1 имел систему предотвращения качки груза. Компьютер вводил поправки в управление, учитывая данные с датчиков ускорения и ветра.

Сравнительная таблица характеристик вертолётов одного класса.

МодельSuper stallion CH-53CH-47 ChinookМи-26
Экипаж536
Вместимость человек555585
Грузоподъемность кг145001228420000
Силовая
Установка
GE-416
3 x 3,2700 КВт
Lycoming T55
2 x 3529 КВт
Д-136
2 x 8500 КВт
Дальность км1000770475
Крейсерская скорость км/ч278296265
Длина (высота) м30.2 (8.46)30.1 (5.7)40 (8.1)
Потолок м564061004600
Диаметр ротора м2418.332

Модификации

МодификацияКомментарии и описания
Ми-26Базовая модель.
Ми-26МУлучшены показатели. Установлена новая авионика.
Ми-26MSСанитарная модель с набором носилок и оборудованным местом оказания помощи
Ми-26НЕФ-МПротиволодочный вариант с акустическим буем. Не производился.
Ми-26ПКоммерческая версия на 63 пассажира.
Ми-26ПККран для строительно-монтажных работ
Ми-26ППОборудование радиоэлектронной борьбы
Ми-26TЛетающий кран
Ми-26Т2Цифровые ЭВМ с дисплеями. Экипаж сокращен до 3 человек. Первый образец выпущен в 2015 году
Ми-26TCМодель для экспорта в КНР
Ми-26ТМ«Летающий кран».
Ми-26ТПВариант с оборудованием для пожаротушения
Ми-26ТЗЛетающий танкер (заправщик)
Ми-27Воздушный командный пункт наземных войск. На вооружении не состоял.

Модификация Ми-26Т2 отличается улучшенной авионикой и навигацией. Установлен новый комплекс НПК90-2, позволяющий автоматизировать курсирование, предпосадочное маневрирование и заход на посадку в условиях плохой видимости.

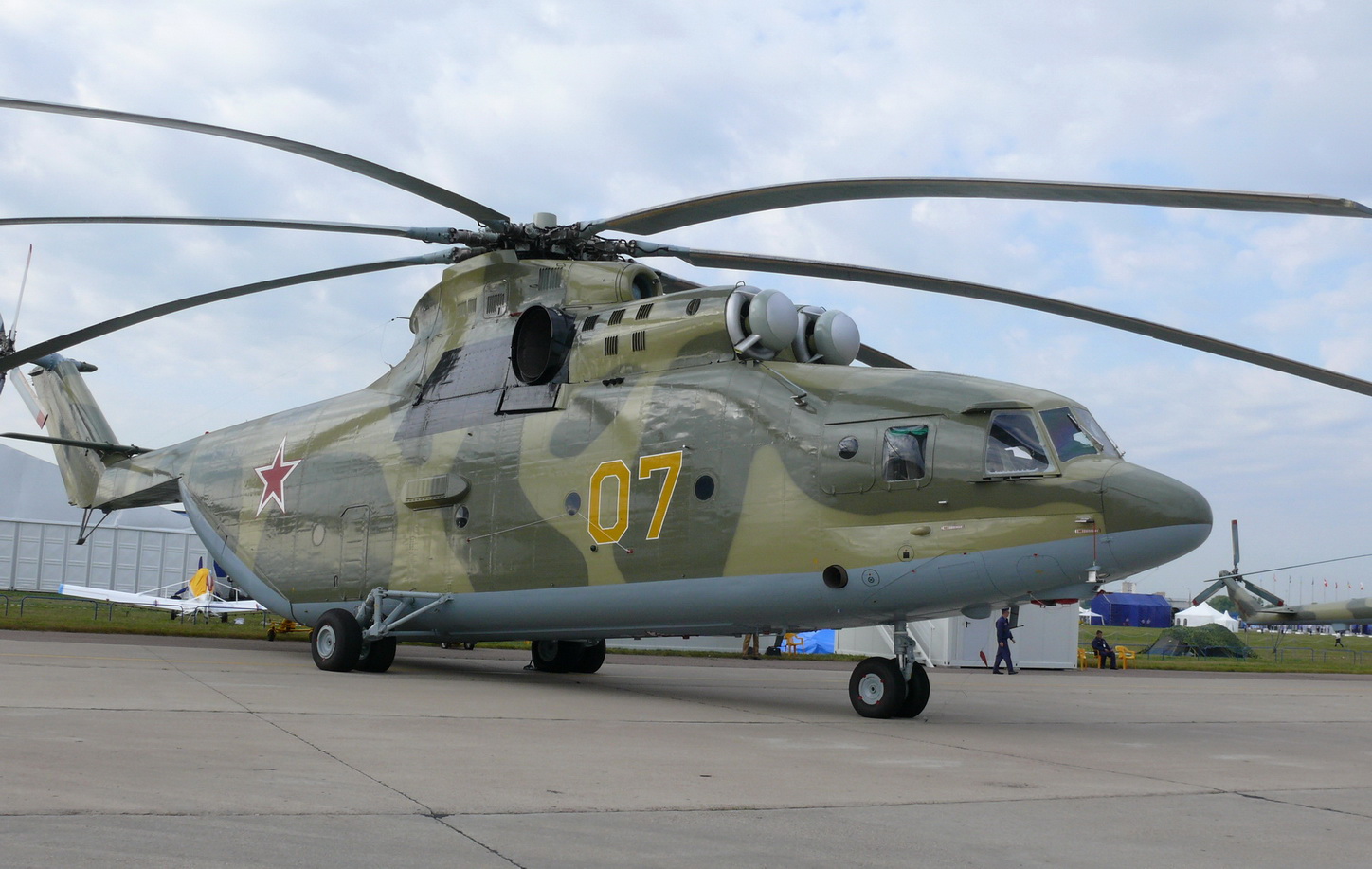

Вертолёт МИ-26

Большинство аналоговых приборов заменены на цифровые, а также установлены многофункциональные дисплеи. Первый образец был показан публике в 2015 году, а в серийное производство модификации планируют запустить в 2018 году.

След в авиации

Грузовик Ми-26 оставит след в истории не только как уникальный с технической точки зрения вертолёт. Первая партия приступила к службе уже в 1984 году в Таджикистане. Машины принимали широкое участие в снабжении наших войск в Афганистане. В 1988 году с помощью него удалось вывезти поврежденный Ми-8 в безопасное место.

Тяжеловоз поистине показал свои сильные стороны при ликвидации аварии на Чернобыльской АЭС.

Ми-26 группами забрасывали обломки реактора бором для охлаждения остатков топлива. Чтобы уменьшить пагубное излучение на экипаж, на борту установили тяжелые свинцовые пластины весом в 5 тонн, чего не мог осилить Ми-8. В срочном порядке завод-изготовитель выпустил вариант машины, способный распылять клейкие химикаты.

Ми-26 в афгане

Эти элементы связали радиоактивную пыль и не дали ей разлететься по воздуху. Взяв всю опасную работу на себя, машина, возможно, сохранила здоровье не одной тысяче ликвидаторов и предотвратила наихудшие сценарии.

Принял вертолёт и участие в чеченских конфликтах, летал в Африке и Азии. Высокая нагрузка, низкая требовательность к квалификации обслуживающего персонала и надежность машины завоевали её доверие по всему миру.

Однако с этим аппаратом связаны и трагедии. В августе 2002 года Ми-26 был потерян в результате поражения зенитной ракетой. Лётчик приземлился прямиком на мины, и саперы потратили немало времени на расчистку пути спасателям. Трагедия унесла жизни 127 человек и является крупнейшей в истории военной авиации.

Тяжелый вертолет востребован до сих пор, однако сменился главный заказчик, отныне вместо ракет и танков Ми-26 перевозит коммерческие грузы.

Все чаще его можно увидеть на вахтовых посёлках Крайнего Севера, где он является единственной грузовой артерией и единственным строительным краном. Активный пользователь машины – МЧС. Ежегодно «коровы» спасают леса от огненной опасности, обливая их тоннами воды. Тяжеловоз будет популярен еще долгое-долгое время, замены ему пока не предвидется.

Видео

Вертолет Ми-26: история и ТТХ

29.04.2019

Вторая половина прошлого столетия стала настоящим «звездным часом» для вертолетов. Особенно активно использовали эти машины в военных целях. Впервые вертолеты массово были применены во время Корейской войны и показали свою высочайшую эффективность. Поначалу они использовались для разведки, корректировки артиллерийского огня, транспортировке раненых. Благодаря их экстренной эвакуации с поля боя, в американской армии резко уменьшилось количество погибших.

Ми-26Ми-26

Первые вертолеты были несовершенны: они имели невысокую скорость, низкую грузоподъемность, слабую защиту от вражеского огня. Но их прогресс оказался был стремительным. Уже очень скоро эти машины хорошо освоили ударные и транспортные функции, почти ежегодно появлялись все более совершенные машины.

СССР включился в эту гонку не сразу. Но когда советские военные оценили достоинства нового класса летательных аппаратов, были созданы сразу несколько конструкторских бюро, которые занялись разработкой винтокрылых машин. При этом советские конструкторы стремились сделать их быстрее, мощнее и больше зарубежных аналогов. И нередко у них это получалось. Советские вертолеты считались одними из лучших в мире, их поставляли в десятки стран мира, некоторые машины действительно являются уникальными. Ярким примером этому, несомненно, является Ми-26 – самый большой транспортный вертолет в мире.

Ми-26Ми-26

История Ми-26

Ми-26 начали разрабатывать в ОКБ Миля в начале 70-х годов прошлого века. Новый грузовой вертолет должен был доставлять тяжелые грузы в малонаселенные районы Советского Союза. Он создавался в качестве замены модели, созданной в этом же КБ – грузовому Ми-6. Первоначально вертолет Ми-26 не планировали использовать в военных целях. Новая машина была нужна для доставки грузов массой 10-15 тонн на расстояние в 500-800 километров.

Конструкторы ставили перед собой цель максимально использовать в новой машине проверенные узлы и агрегаты, которые использовались на Ми-8, Ми-12 и Ми-6 и уже выпускавшиеся серийно. Рассматривалось несколько схем будущей машины: одновинтовая, двухвинтовая, продольная и поперечная. Исследования, проведенные совместно со специалистами ЦАГИ и ЦИАМ, показали преимущества классической одновинтовой схемы. Согласно техническому заданию, разработанного для новой машины, Ми-26 должен был перевозить грузы весом до 20 тонн на дистанцию не менее 400 километров. Двигатели для нового тяжелого вертолета разрабатывали на запорожском заводе «Прогресс».

Ми-26Ми-26

Создатели Ми-26 большое внимание уделили конструкции несущего винта. Новая машина была оснащена винтом с металлопластиковыми лопастями диаметром 28 метров. Такое решение значительно улучшило технические характеристики вертолета, увеличило его тягу и уменьшило общий вес. Особенно удачным получился фюзеляж новой машины: при сохранении требуемой массы фюзеляжа, удалось повысить жесткость конструкции и увеличить полезный объем грузовой кабины в несколько раз.

При создании нового тяжелого вертолета был учтен опыт эксплуатации предыдущих моделей. Перед воздухозаборниками были установлены пылезащитные устройства, которые значительно увеличили ресурс двигателя. Был продуман удобный доступ к все узлам и агрегатам, что сделало ремонт и обслуживание Ми-26 максимально удобным. Грузовую кабину оснастили погрузочной техникой (электролебедка, тельфер). Машина может перевозить грузы на внешней подвеске (до 20 тонн).

Изначально в машину была заложена возможность перевозки личного состава. В грузовую кабину могли вместиться 82 десантников с вооружением или 60 раненых на носилках. За несколько часов вертолет Ми-26 мог быть переоборудован в санитарную машину.

Постройка прототипа началась в 1972 году, первый полет машина осуществила в 1977 году. В 1980 году Ми-26 успешно прошел государственные испытания, получив высокую оценку Государственной комиссии и пилотов, которые их проводили. Новую машину было рекомендовано запустить в серию и взять на вооружение.

В 1983 году начались войсковые испытания новой машины, а в 1985-м она стала поступать в войска.

Ми-26Ми-26

Широкой общественности эта машина была показана в 1981 году, на международной выставке в Ле Бурже. Она произвела настоящий фурор.

Вертолет активно использовали в афганской войне. Именно Ми-26 впервые произвел эвакуацию поврежденного вертолета Ми-8. Вертолеты Ми-26 действовали в Афганистане с авиабаз на территории соседнего Таджикистана и выполняли задания для советской группировки: перевозку грузов и личного состава, эвакуацию раненых. Уже после начала вторжения многонациональной коалиции в Афганистан Ми-26 провел эвакуацию на внешней подвеске двух поврежденных вертолетов СН-47 «Чинук» (ВВС США) и вертолета AS-532 «Кугуар» (ВВС Голландии).

Ми-26 активно использовали во время ликвидации последствий катастрофы на Чернобыльской АЭС с 1986 года. Эта машина участвовала в конфликте в Нагорном Карабахе, в первой и во второй чеченской кампаниях, в нескольких конфликтах на территории африканского континента.

Несколько машин было сбито. С Ми-26 связана самая крупная авиакатастрофа вертолета в истории мировой авиации. В 2002 году неподалеку от Ханкалы Ми-26 был сбит чеченскими сепаратистами с помощью ПЗРК «Игла». В этой страшной трагедии погибло 127 человек.

Ми-26Ми-26

Вертолет прекрасно подходит для решения задач как военного, так и мирного характера. Он может быть использован для спасательных операций, перевозки негабаритных грузов на внешней подвеске. Используют этот вертолет и для тушения лесных пожаров.

Сегодня эти машины стоят на вооружении нескольких десятков стран. Больше всего Ми-26 в российских ВВС. Эти вертолеты активно использует и МЧС России. Машина имеет несколько десятков модификаций, ее производство продолжается на вертолетном заводе в Ростове. До 2011 года было выпущено 316 единиц, 40 машин были отправлены в другие страны.

Ми-26 на сегодняшний день является самым большим транспортным вертолетом в мире, выпускаемым серийно. Он установил несколько мировых рекордов грузоподъемности, высоты и дальности полета. Машина имеет прекрасные технические характеристики, ее любят пилоты и обслуживающий персонал. Благодаря своим уникальным характеристикам эти вертолеты пользуются большой популярностью как в России, так и за ее пределами.

Ми-26Ми-26

Устройство

Вертолет Ми-26 построен по классической схеме. У него один рулевой и один несущий винт. Несущий винт имеет восемь лопастей, рулевой винт – пять. Лопасти винта имеют стальной лонжерон, пластиковый каркас и специальный наполнитель. Для улучшения аэродинамических свойств лопасти обладают изменяющимся профилем. В конструкции втулки использован титан.

Силовая установка состоит из двух газотурбинных двигателей Д-136 (каждый с мощностью 11 400 л. с), не имеющих аналогов в мире.

Шасси трехстоечное, неубирающееся.

Фюзеляж — цельнометаллический полумокок. В его носовой части находится антенна РЛС и кабина экипажа. За ней расположена пассажирская кабина. Грузовой отсек занимает большую часть фюзеляжа. Его габариты весьма внушительны: длина составляет 12 метров, ширина — 8,25 метра. В нем есть погрузочное оборудование.

В конструкции вертолета активно использован специальный алюминиевый сплав, который примерно на 25% легче обычного алюминия. Топливные баки встроены в конструкцию машины, объем баков составляет 11600 литров, что позволяет Ми-26 преодолевать до 800 километров.

Ми-26Ми-26

Фюзеляж имеет прекрасные аэродинамические характеристики, на вертолете установлены многочисленные обтекатели.

Комплекс радиоэлектронного и навигационного оборудования позволяет машине выполнять свои задачи днем или ночью, в разных метеоусловиях. Модернизированный вертолет Ми-26Т2 получил новейший комплекс БРЭО-26 и более удобную кабину с жидкокристаллическими экранами, а также новый навигационный комплекс, который может ориентироваться и прокладывать курс с помощью навигационной системы ГЛОНАСС.

Экипаж Ми-26 состоит из шести человек.

В настоящее время готова модификация Ми-26Т2, ею смогут управлять два человека.

Технические характеристики

ПараметрХарактеристика
Диаметр несущего винта32 м
Число лопастей несущего винта8
Площадь, ометаемая несущим винтом804,25 м²
Диаметр рулевого винта7,61 м
Длина40,025 м
Длина фюзеляжа33,727 м
Высота по несущему винту8,145 м
База шасси8,950 м
Колея шасси5,000 м
Масса пустого28 200 кг
Масса нормальная взлётная49 500 кг
Масса максимальная взлётная56 000 кг
Грузоподъёмность в грузовой кабине20 т
Грузоподъёмность на внешней подвеске20 т
Длина грузовой кабины12,0 м
Ширина грузовой кабины3,2 м
Высота грузовой кабины3,1 м
Размеры грузового люка2,9 х 3,2 м
Объём грузовой кабины110 м3
Экипаж Ми-266
Экипаж Ми-26Т22 человека (3 человека при внешней подвеске груза)
Вместимость пассажиров (солдат)85
Вместимость пассажиров (десантников)70
Вместимость пассажиров (носилок для раненых)60 + три медработника
Объём топливных баков12 000 л
Объём подвесных топливных баков (ПТБ)14 800 л в четырёх ПТБ или 4780 л в двух ПТБ
Силовая установка2 × турбовальных «Мотор Сич» Д-136
Мощность двигателей2 × 11 400 л. с.
Расход авиатоплива3100 кг/час
Максимальная скорость295 км/ч
Крейсерская скорость265 км/ч
Дальность полета при максимальной заправке800 км
Дальность полета при максимальной загрузке475 км
Дальность полёта при перегоне2350 км (с четырьмя ПТБ)
Практический потолок4600 м
Статический потолок1800 м
Динамический потолок6500 м

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Вертолет Ми-26. Летно-технические характеристики — РИА Новости, 20.12.2011

14 декабря 1977 года поднялся в воздух первый летный прототип Ми-26. Совместные Государственные испытания двух Ми-26 проходили в НИИ ВВС с мая 1979 года по август 1980 года. В результате были получены рекомендации для запуска Ми-26 в серийное производство и принятия его на вооружение Советской Армии.

Вертолет Ми-26 построен по одновинтовой схеме с рулевым винтом и трехстоечным неубирающимся в полете колесным шасси.

Фюзеляж полумонококковой конструкции выполнен из алюминиево-литиевых сплавов с широким применением титановых сплавов и композиционных материалов. В носовой части размещена кабина экипажа, состоящего из первого летчика на переднем левом сиденье и второго летчика на правом сиденье. За первым летчиком располагается бортинженер, а за вторым — штурман-радиооператор, между летчиками на откидном сиденье может располагаться оператор грузовых работ, за кабиной экипажа размещена отдельная кабина для четырех пассажиров.

В центральной части фюзеляжа расположена грузовая кабина. Она оснащена механизированными средствами погрузки и выгрузки. Кабина снабжена грузовым люком с опускающейся грузовой рампой с открывающимися наружу створками.

Несущий винт восьмилопастный, с шарнирным креплением лопастей и гидравлическими демпферами. Силовая установка вертолета состоит из двух турбовальных двигателей Д-136, которые установлены рядом сверху фюзеляжа в отдельных гондолах, разделенных титановой противопожарной перегородкой.

Серийное производство Ми-26 было организовано на Ростовском вертолетном заводе (ОАО «Роствертол»).

Принят на вооружении ВВС в 1985 году, до 1997 года было выпущено 276 машин.

Летно-технические характеристики:

Экипаж – 5 человек

Тип двигателя — Д-136

Мощность двигателя — 2 х 11400 л.с.

Диаметр несущего винта — 32

Масса пустого вертолета — 28150

Взлетная масса:

— нормальная – 49500 кг
— максимальная – 56000 кг

Масса груза:

— нормальная – 15000 кг
— максимальная – 20000 кг
— на внешней подвеске – 20000 кг

Скорость полета:

— максимальная – 295 км/ч
— крейсерская – 255 км/ч

Статический потолок:

— без учетом влияния земли — 1800 м
— с учетом влияния земли — 2900 м

Динамический потолок — 4600 м

Практическая дальность полета – 490 км

Перегоночная дальность полета – 1800 км

Вертолет Ми-26 послужил основой для создания следующих модификаций:

Ми-26А — модификация с объединенной системой управления и навигации для автоматического захода на посадку и снижения в заданном месте;

Ми-26К — проектируемый тяжелый вертолет-кран с максимальной коммерческой нагрузкой, увеличенной до 25 тонн;

Ми-26Л — летающая лаборатория;

Ми-26М — усовершенствованный вариант вертолета с новым несущим винтом с улучшенной аэродинамикой лопастей и усовершенствованным оборудованием;

Ми-26НЕФ-М — противолодочный;

Ми-26П — пассажирский вертолет с салоном на 70 мест, по пять в ряду с одним проходом, с багажом и бытовыми отсеками;

Ми-26ПП — постановщик активных помех. Разработан в 1988 году, изготовлен в одном экземпляре;

Ми-26С — вертолет для дезактивационных работ. Отличался наличием резервуара для дезактивирующей жидкости, системой опрыскивания под фюзеляжем. Разработан в 1986 году, применялся при ликвидации последствий аварии на Чернобыльской АЭС;

Ми-26Т — гражданский транспортный вертолет, подобен военно-транспортному вертолету. Противопожарный вариант снабжен баком емкостью 7500 литров для пожарогасящей жидкости, которая направляется на очаг пожара через одну или две насадки;

Ми-26ТМ — вариант с подвесной кабиной для пилотирования при операциях с подвесным грузом;

Ми-26ТЗ — вертолет-топливозаправщик с дополнительными баками для топлива (емкостью 14040 литров) и смазочных материалов (емкость — 1040 литров), снабжен оборудованием для одновременной заправки топливом четырех самолетов или 10 автомашин;

Ми-26ТП — пожарный вертолет;

Ми-26ТС — сертифицированный по номерам летной годности СНГ (на основе FAE.29) вариант вертолета Ми-26;

Ми-27 — летающий командный пункт.

Тяжелый транспортный вертолет Ми-26 является самым грузоподъемным в мире. В России эти машины используют для эвакуации пострадавших, перевозки гуманитарных грузов и техники, при тушении лесных пожаров.

Материал подготовлен на основе информации РИА Новости и открытых источников

Вертолет Ми‑24: летно-технические характеристики. Справка

Неофициальные названия «Стакан», «Крокодил».

Многоцелевой вертолет типа Ми‑24 (Ми‑35) предназначен для решения широкого круга задач при подготовке и ведении боевых действий. Вертолет способен уничтожать бронированные и небронированные, малоразмерные и площадные наземные и надводные, малоскоростные и низколетящие воздушные цели противника, а также его живую силу на переднем крае и в тактической глубине, сопровождать войска при совершении марша и действиях в глубине обороны противника. Достаточно вместительная грузовая кабина позволяет использовать вертолет в транспортно‑десантном, транспортном и санитарном вариантах. В первом случае внутри Ми‑24 могут находиться 8 десантников с личным оружием, во втором – 2 лежачих и 2 сидячих раненых в сопровождении медработника, а при использовании его в транспортном варианте – боеприпасы и другие грузы внутри (до 1500 кг) грузовой кабины и на внешней (до 2400 кг) подвеске. Кроме того, вертолеты типа Ми‑24 могут использоваться для ведения разведки и наблюдения, минирования местности, корректировки огня и выполнения других задач.

Конструктивно вертолеты типа Ми‑24 выполнены по классической одновинтовой схеме с пятилопастным несущим и трехлопастным хвостовым рулевым винтами.

Крыло используется для подвески вооружения.

Силовая установка состоит из двух турбовальных газотурбинных двигателей ТВЗ‑117 Петербургского НПО им. В. Я. Климова взлетной мощностью 1620 кВт/ 2200 л.с. Пилотажно‑навигационное оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеоусловиях.

В целях повышения живучести вертолеты оснащены станцией обнаружения облучения РЛС, устройствами выброса ложных тепловых инфракрасных ловушек (ИК‑ловушек) и создания помех в ИК‑диапазоне, экранно‑выхлопными устройствами, имеют многократное резервирование жизненно важных систем и бронирование кабины экипажа с дегазационной системой и герметизацией.

Для выполнения боевых задач и поражения различных наземных и надводных малоразмерных и площадных, низколетящих и малоскоростных воздушных целей вертолеты типа Ми‑24 различных модификаций могут оснащаться системами управляемого и неуправляемого стрелково‑пушечного, ракетного и бомбардировочного вооружения, варианты которого определяются решаемыми задачами.

Общая масса боевой нагрузки может достигать 2400‑2860 кг, в зависимости от модификации вертолета.

Летно‑технические характеристики вертолета Ми‑24

Экипаж ‑ 2 человека.

Взлетная масса:

максимальная – 11500 кг,
нормальная – 11100 кг.

Масса боевой нагрузки:

максимальная – 1480 кг,
максимальная на внешней подвеске – 2500 кг,
нормальная – 900 кг.

Масса пустого вертолета ‑ 8500 кг.

Скорость полета:

максимальная – 324 км/ч,
крейсерская – 280 км/ч.

Потолок:

статический – 2200 м,
динамический – 4500.

Дальность полета с нормальной взлетной массой – 480 км

Перегоночная дальность ‑ 1050 км.

Размеры грузовой кабины:

длина – 2,5 м,
ширина – 1,45 м,
высота – 1,2 м.

Материал подготовлен на основе информации открытых источников

26 — вертолет. Фото. Характеристики. История создания.



То, что самолёты бывают большими и просто огромными, знает практически каждый, однако, мало кто знает, что более 35 лет назад совершил свой первый полёт вертолёт Ми-26самый большой вертолёт на текущий момент во всём мире.





Вертолёт Ми-26 был спроектирован ещё в середине 70-х годов прошлого века, и свой первый полёт винтокрылая машина совершила в 1977 году. Основной целью создания самого большого вертолёта в мире стала задача, поставленная перед авиаконструкторами по разработке большой транспортной машины, которая подойдёт и для гражданских целей, и для военного применения. Первые же полевые испытания вертолёт Ми-26 прошёл в 1988 году, когда произошла уникальная военная операция, связанная с транспортировкой на внешней подвеске другого, подбитого в Афганистане вертолёта Ми-8. Стоит отметить, что за  самым большим вертолётом в мире установлен официальный рекорд Гиннеса, связанный с тем, что в сентябре 1996 года, Ми-26 поднял на своём борту 224 парашютиста на высоту 6.5 километров.

На сегодняшний день вертолёт рассчитан на выполнение самых различных задач, но в первую очередь связанных с военным применением. Боевая винтокрылая машина может транспортировать на своём борту огромное количество пассажиров, сравнимое разве что с самолётом. Тем не менее, самый большой вертолёт в мире имеет небольшую дальность полёта – при максимально наполненных баках, но без груза, он может пролететь всего лишь около 800 километров, после чего, Ми-26 требуется дозаправка.





Для того, чтобы лучше понять то, насколько большим в действительности является самый большой вертолёт в мире, представьте себе, что длина вертолёта составляет 40 метров, диаметр его несущего главного винта имеет размеры равные 32 метрам, а ширина грузовой кабины составляет 3.2 метра. Действительно, вертолёт Ми-26 представляет собой самый большой вертолёт в мире, и при его рассмотрении кажется, что конструкторы просто прикрепили к фюзеляжу самолёта подъёмный винт, тем самым получив гигантскую воздушную машину.





Основные типы применения вертолёта Ми-26:

  1. Военная авиация – перевозка и десантирование боевых подразделений, а также военной техники, в том числе и бронированной.
  2. Гражданская авиация – перевозка пассажиров и грузов на небольших расстояниях.



На сегодняшний день выпуск вертолётов Ми-26 продолжается, так как потребность в действительно больших вертолётах растёт с каждым днём.



Самым большим в мире вертолетом, который не только летает, но и может перевозить достаточно тяжелые грузы, является Ми-26. Данная машина может работать в достаточно жестких арктических условиях и при этом подымать груз, который не по плечу ни одному другому вертолету. Поток воздуха от лопастей этой машины настолько мощный, что он способен ломать ветви на деревьях и валить людей с ног.



История создания вертолета



Данная модель вертолета была полностью готова к концу 1960 года. Каждый год десятки таких гигантов поступали на службу в армию, а также он приходил в гражданские организации, где работал на благо родины. На базе такой воздушной машины был создан еще более тяжелый вертолет В-12. Сам Ми-26 был разработан на базе не менее известного вертолета Ми-6.

Развитее страны предъявляло большие требования к воздушным аппаратам. По этой причине конструкторам пришла идея усовершенствовать существующий Ми-6 и создать более новый Ми-26. Новая машина должна поднимать еще большие грузы, до 20 тонн, и перевозить их на расстояние в 500 километров. Также как для военных операций, так и для гражданского использования новый аппарат должен подниматься на высоту одного километра и больше. Тяжелый вертолет был машиной нового поколения, его рабочее название у конструкторов было «изделие 90». Проект изделия 90, или же Ми-26, был одобрен в конце 1971 года. К постройке первой модели приступили в 72 году, а уже по истечении трех лет вертолет приняла Госкомиссия. Тяжелый вертолет Ми-26 только в декабре 77 года выполнил свой первый полет, и он длился всего три минуты. Первые рабочие модели комплектовались для военного использования, а лишь по истечении еще нескольких лет данной машиной начали снабжать и гражданские организации.



Особенности грузового вертолета Ми-26



Гражданская модель вертолета была запущена в производство только в 85 году. От военной машины гражданская версия отличалась в основном только навигационным оборудованием. Отличалась также система подвески, с помощью которой можно было обеспечить лучшую транспортировку морских контейнеров. Специально разработанная платформа позволила увеличить скорость транспортировки грузов до 200 км/час. Для использования машины в горных условиях к нему был разработан захват, с помощью которого можно было транспортировать дрова.

ми-26 двигатель

Данный вертолет имеет ряд достоинств и рекордов, которые он установил еще до поступления в массовое производство. Еще в 1982 году он смог взять груз массой в 25 тонн и подняться с ним на высоту в 4 тысячи метров, причем полностью вся масса вертолета в тот момент составила чуть больше чем 56,7 тонны. На этой машине Ириной Копец было установлено девять мировых рекордов, когда за штурвалом была женщина. В августе 88-го рекордом было и то, что экипаж Ми-26 смог пролететь по замкнутому кругу протяженностью в 2 тысячи километров на средней скорости в 279 км/ч. При этом полете пилотам пришлось пройти через сильный метеофронт.



Ми-26 способен перевозить любую боевую технику, масса которой не превышает 20 тонн. Всю военную технику можно погрузить своим ходом через задний люк вертолета, который раскрывается двумя створками. Что касается живой силы, то в такой грузовой вертолет можно спокойно разместить 82 солдата или же 68 парашютистов во всей экипировке. В случае военных действий такой вертолет можно быстро оборудовать под перевозку раненых, которых можно разместить на носилках, в этом случае может поместиться 60 солдат и три сопровождающих врача. При длительных перелетах возможна установка дополнительных топливных баков непосредственно в грузовом отсеке.



Описание Ми-26



Наибольший вклад в разработку и выпуск вертолета нового поколения сделали непосредственно конструкторы Г.П. Смирнов и его коллега А.Г. Самусенко, главным конструктором был назначен О.П. Бахов. Заказчиком были поставленные очень высокие требования для новой машины, которые не были воплощены еще ни в одной модели вертолета. Чтобы решить проблему большой грузоподъёмности, конструкторам пришлось прибегнуть к использованию нового двигателя мощностью в 20 тысяч лошадиных сил.



При конструировании машины большое внимание уделялось выбору несущего винта и его качественным параметрам. После многих опытов были изготовлены специальные металлопластиковые лопасти, которые придавали значительное увеличение КПД. Несущий винт был спроектирован и собран с 8 лопастями и имел 28 метров в диаметре. Использование новых материалов позволило снизить вес на 40%, он получился даже легче, чем пятилопастной у Ми-6. Втулку НВ такого большого размера решили изготовить из сплава титана, который позволил снизить ее общий вес, и при этом крепость не снизилась. По сравнению с Ми-6 хвостовой пропеллер у Ми-26 был очень революционным конструкторским ходом, поскольку его изготовили из стеклопластика, а Ми-6 имел деревянный пропеллер.

Большой проблемой для конструкторов оставалась задача соединения двух двигателей в одно целое с помощью редуктора, для этого использовали специально разработанный редуктор марки ВР-26. Главной особенностью редуктора было то, что спроектировали и изготовили его не двигателисты, а, как и было это раньше, в фирме Миля. Новшества в изготовленном редукторе позволили передавать на главный винт вдвое больше мощности, чем это было в Ми-6.



Как ни крути, а вес для всех воздушных агрегатов является основной проблемой. Конструкторы и тут смогли применить новые материалы, которые позволили снизить вес машины до веса Ми-6, но при этом грузовой отсек и кабина были увеличены почти в два раза. Следует заметить, что увеличение габаритов и снижение веса агрегата не снизили прочность и жесткость фюзеляжа вертолета.



Опытные конструкторы учитывали недостатки и уязвимые места всех предыдущих моделей вертолетов. Основные изменения коснулись также воздухозаборников. Перед ними было установлено пылезащитное устройство, которое позволяет очищать воздух на 70%. Эта инновация позволила взлет с пыльных площадок, при этом мощность двигателя практически не снижалась. В Ми-26 было хорошо продумано обслуживание машины. Для того чтобы обходиться без аэродромных услуг, на вертолете была установлена новая система очистки ВСУ. Также продумали комфортную работу механиков, поскольку им всегда нужно было прибегать к использованию стремянки, а теперь все капоты изготовлены в виде рабочих площадок.

Для более удобной погрузки и разгрузки вертолет оборудован двумя лебедками, которые имеют грузоподъемность в 5 тонн. Также появилась возможность поднятия и опускания погрузочного трапа с помощью гидравлики, а управлять этим устройством можно из кабины пилота, с погрузочного отсека и даже снаружи самой машины. Что касается погрузки, то тут можно отметить, что конструкторы проделали действительно очень большую работу, поскольку существует множество функций для более удобной погрузки как с автомобилей, так и с земли.



Оснащение вертолета производилось по последним достижениям науки и техники. На Ми-26 был установлен метеорадар, который позволяет производить полеты при любых погодных условиях и в любое время дня и ночи. Данный прибор очень точен и позволяет рассчитать область полета площадью в 1900 км, а время на подготовку этого прибора нужно всего лишь 10 минут. В этом вертолете был установлен трехканальный автопилот, новейшая система регистрации полетных данных и запись сообщений, которая позволяет оповещать экипаж об опасностях и неполадках.



Грузовой вертолет Ми-26 можно по праву считать звездой авиасалонов во всем мире, а также обладателем множества мировых наград и рекордов. Однако в последние годы, а именно после распада СССР, затраты на вооружение и выпуск данной легендарной машины значительно уменьшились. Но история этого агрегата далеко еще не закончена. В последнее время такой тип вертолетов широко используется в коммерческих целях на территориях многих государств. Первые модели данного вертолета могли летать без ремонта на протяжении шестисот часов, а на сегодняшний день гражданские модели могут налетать до 1200 часов без ремонта. Общее время эксплуатации Ми-26 составляет 20 лет или 8 тысяч часов.

ми-26 изобретатель

На сегодняшний день производство вертолетов Ми-26 продолжается, но небольшими партиями и по специальным заказам.



Ми-26 модификации

  • В-29 — прототип

  • Ми-26 — военный транспортный вариант

  • Ми-26А — улучшенный вариант

  • Ми-26М — спроектирован для повышенной производительности и оснащён новым навигационным оборудованием и новым винтом.

  • Ми-26MS — медицинский вариант

  • Ми-26НЕФ-М — противолодочный вариант; на внешней подвеске нёс гидроакустическую станцию обнаружения субмарин, имеется боковая съёмная кабина пилота-оператора, в настоящее время находится в лётном музее в полуразобранном состоянии.16 ноября 2013 г был замечен в районе г.Новочеркасска во время транспортировки на внешней подвеске Ми-26Т предположительно в г.Ростов-на-Дону на ОАО Роствертол.

  • Ми-26П — гражданский вариант на 63 пассажира

  • Ми-26ПК — «летающий кран»

  • Ми-26T — гражданский транспортный вариант

  • Ми-26Т2 — обновленная базовая модель круглосуточного применения с сокращенным количеством членов экипажа и новым БРЭО. Серийное производство модернизированного вертолёта планируется начать в 2012 году.[4]

  • Ми-26TC — грузовой вариант

  • Ми-26ТМ — «летающий кран»

  • Ми-26ТП — пожарный вариант

  • Ми-26ПП — постановщик помех

  • Ми-26TS — экспортный вариант Ми-26T

  • Ми-26ТЗ — топливозаправщик

  • Ми-27 — воздушный пункт управления



Конструкция фюзеляжа также отличалась рядом новшеств, которые позволили превзойти Ми-6 по характеристикам грузовой кабины почти в два раза.



Ми-26 характеристики

Ми-26 характеристики



Нормальная взлетная масса вертолета составляет 49600 кг. Максимальная скорость 295 км/ч. Дальность полета 800 км. Практический потолок 4600 м.



Вертолёты

Avia.pro

Тяжелый транспортник Ми-26 — Мастерок.жж.рф — LiveJournal

Проектирование тяжелого винтокрылого летательного аппарата на фирме М.Л. Миля началось с поиска наиболее оптимальных схемы и компоновки. Как и при создании В-12, рассматривались три схемы: одновинтовая и две двухвинтовые — поперечная и продольная. Вначале было решено использовать для новых машин основные агрегаты от Ми-6 и В-12: лопасти — для одновинтового вертолета; лопасти, главные редукторы и бустеры системы управления — для двухвинтовых вертолетов; и от Ми-8: лопасти — для вертолета поперечной схемы с несущими винтами диаметром 23 м. Изучались варианты: одновинтового вертолета с несущим винтом диаметром 35 м; двухвинтового поперечной схемы с винтами диаметром 23 и 35 м; двухвинтового продольной схемы с несущими винтами диаметром 35 м. Однако все они имели одни и те же недостатки — несоответствие параметров техническому заданию, низкую весовую отдачу и большую взлетную массу и, следовательно, низкие летно-технические характеристики.

Аналитики фирмы пришли к выводу, что для решения проблемы недостаточно ограничиться выбором оптимальных параметров — нужны нетрадиционные методы проектирования. При этом необходимо было отказаться как от использования серийных агрегатов, так и от применения общепринятых конструкторских решений.

Проекту тяжелого вертолета присвоили новое обозначение Ми-26 или «изделие 90». Получив положительное заключение от НИИ МАП, коллектив »МВЗ им. М.Л. Миля» в августе 1971 г. приступил к разработке аванпроекта, который был закончен через три месяца. К этому времени военный заказчик внес изменения в технические требования к вертолету — увеличил массу максимальной коммерческой нагрузки с 15 до 18 т. Проект был переработан. Вертолет Ми-26, как и его предшественник Ми-6, предназначался для перевозки различных видов военной техники, доставки боеприпасов, продовольствия, снаряжения и других материальных средств, внутрифронтовых перебросок подразделений войск с боевой техникой и вооружением, эвакуации больных и раненых и, в отдельных случаях, для высадки тактических десантов.

Ми-26 представлял собой первый отечественный вертолет нового третьего поколения. Такие винтокрылые аппараты разрабатывались в конце 60-х — начале 70-х гг. многими иностранными фирмами и отличались от своих предшественников улучшенными технико-экономическими показателями, в первую очередь транспортной эффективностью. Но параметры Ми-26 значительно превосходили как отечественные, так и зарубежные показатели вертолетов с грузовой кабиной. Весовая отдача равнялась 50% (вместо 34% у Ми-6), топливная эффективность — 0,62 кг/(т*км). Практически при тех же геометрических размерах, что и у Ми-6, новый аппарат имел вдвое большую полезную нагрузку и значительно лучшие летно-технические характеристики. Увеличение грузоподъемности вдвое почти не отразилось на взлетной массе вертолета.

Научно-технический совет МАП одобрил аванпроект Ми-26 в декабре 1971 г. Проектирование воздушного гиганта предполагало проведение большого объема научно-исследовательских, конструкторских и технологических работ, а также разработку нового оборудования. В короткие сроки предусматривалось создать и построить агрегаты и системы с малыми относительными массами и высокими ресурсами, стендовую базу, провести испытания узлов и агрегатов, изучить свойства конструкций из новых материалов, исследовать новые профили лопастей, аэродинамические характеристики вертолета, устойчивость облегченных лопастей и т.д. В связи с этим »МВЗ им. М.Л. Миля» привлек к тесному сотрудничеству ЦАГИ, ЛИИ, ВИАМ, НИАТ, ЦИАМ и другие организации.

В 1972 г. »МВЗ им. М.Л. Миля» получил положительные заключения институтов авиационной промышленности и заказчика. Из двух представленных командованию ВВС предложений: Ми-26 и винтокрыла разработки Ухтомского вертолетного завода — военные выбрали милевскую машину. Важным этапом проектирования вертолета стало грамотное составление технического задания. Заказчик первоначально требовал установки на вертолет привода колес, тяжелого вооружения, герметизации грузовой кабины, обеспечения работы двигателей на автотракторных топливах и тому подобных усовершенствований, влекущих за собой значительное утяжеление конструкции. Инженеры нашли разумный компромисс — второстепенные требования были отклонены, а основные — выполнены. В результате была сделана новая компоновка кабины, что позволяло увеличить экипаж с четырех до пяти человек; высота грузовой кабины, в отличие от первоначального проекта, стала одинаковой по всей длине. Доработкам подверглась конструкция и некоторых других частей вертолета.

В 1974 г. облик тяжелого вертолета Ми-26 практически полностью сформировался. Он имел классическую для милевских транспортных вертолетов компоновку: почти все системы силовой установки находились над грузовой кабиной; вынесенные вперед относительно главного редуктора двигатели и расположенная в носовой части кабина экипажа уравновешивали хвостовую часть. При проектировании вертолета впервые расчет обводов фюзеляжа производился методом задания поверхностей кривыми второго порядка, благодаря  чему  цельнометаллический полумонококовый фюзеляж Ми-26 получил свои характерные удобообтекаемые «дельфинообразные» формы. В его конструкции изначально предусматривалось применять панельную сборку и клеесварные соединения каркаса.

В носовой части фюзеляжа Ми-26, герметичной и оборудованной системой кондиционирования воздуха, находилась просторная и удобная кабина экипажа с местами командира (левого летчика), правого летчика, штурмана и борттехника, а также кабина для четырех человек, сопровождающих груз, и пятого члена экипажа — бортмеханика. По бортам кабин были предусмотрены люки-блистеры для аварийного покидания вертолета, а также бронеплиты. Под полом кабин располагались отсеки навигационного и радиосвязного оборудования, системы жизнеобеспечения и вспомогательная силовая установка — газотурбинный агрегат ТА-8А, обеспечивающий автономный запуск двигателей, электроснабжение погрузочно-разгрузочных механизмов и других систем. Под радиопрозрачным обтекателем в носовой части размещался навигационный радиолокатор.

Центральную часть фюзеляжа занимала вместительная грузовая кабина с задним отсеком, переходящим в хвостовую балку. Длина кабины — 12,1 м (с трапом — 15м), ширина — 3,2 м, а высота изменялась от 2,95 до 3,17 м. Как подтвердили макетные испытания, габариты кабины позволяли перевозить все виды перспективной военной техники массой до 20 т, предназначенной для оснащения мотострелковой дивизии, такие как боевая машина пехоты, самоходная гаубица, бронированная разведывательная машина и т.п. Загрузка техники осуществлялась своим ходом через грузовой люк в хвостовой части фюзеляжа, оснащенный двумя раскрывающимися боковыми створками и опускающимся трапом с подтрапниками. Управление трапом и створками было гидравлическим. Для механизации погрузочно-разгрузочных работ грузовая кабина оборудовалась двумя электролебедками ЛГ-1500 и тельферным устройством, обеспечивающим загрузку, выгрузку и транспортировку вдоль кабины грузов до 5 т, а также затягивание колесной несамоходной техники. Загрузка пассажиров или легких грузов могла производиться, кроме того, через три двери-трапа по бортам фюзеляжа. В десантном варианте Ми-26 перевозил 82 солдата или 68 парашютистов. Специальное оборудование позволяло в течение нескольких часов превращать вертолет в санитарный для транспортировки 60 раненых на носилках и трех сопровождающих медработников. Крупногабаритные грузы массой до 20 т можно было перевозить на внешней подвеске. Ее агрегаты были расположены в конструкции силового пола, благодаря чему не требовался демонтаж системы при перевозке грузов внутри фюзеляжа. Сзади грузового люка фюзеляж плавно переходил в хвостовую балку с профилированной концевой балкой-килем и стабилизатором.

Под грузовым полом фюзеляжа были размещены восемь основных топливных баков общей емкостью 12000 л. В перегоночном варианте в грузовой кабине Ми-26 могли устанавливаться еще четыре дополнительных бака общей емкостью 14800 л. Сверху, над грузовой кабиной, располагались отсеки двигателей, главного редуктора и двух расходных топливных баков. На входах в воздухозаборники двигателей были установлены грибовидные пылезащитные устройства. Расходные топливные баки и двигатели защищались броней.

Для обеспечения намеченных малых значений массы агрегатов и деталей Ми-26, работающих при высоких нагрузках, и необходимого уровня прочности и надежности ОКБ спроектировало, а опытное производство »МВЗ им. М.Л. Миля» построило свыше 70 испытательных стендов, в том числе и таких уникальных, как стенд повторно-статических  испытаний  фюзеляжа и шасси методом «сбрасывания»   натурного  изделия,  замкнутый стенд для испытаний главного редуктора, натурный стенд для испытаний силовых и несущих систем вертолета, стенд  предварительных  статических испытаний и доводки отсеков фюзеляжа,  стенд  статических  испытаний задней части фюзеляжа. При испытаниях фюзеляжа требуемая прочность достигалась путем последовательного выявления слабых мест и их усиления. В результате Ми-26 превзошел предшественника по объему грузовой кабины и массе полезной нагрузки почти в два раза, а масса фюзеляжа осталась без  изменения.  Были  также созданы стенды для испытаний редукторов и валов хвостовой трансмиссии и отдельных частей главного редуктора, проведены динамические испытания лопастей, комбинированные испытания сочленений втулок и комлевых частей лопастей несущего и рулевого  винтов и т.д. Результаты стендовых испытаний незамедлительно учитывались при конструировании агрегатов и систем.

Первостепенной задачей при проектировании Ми-26, как и всех других винтокрылых машин, явилось создание современного несущего винта, обладающего малой массой и высокими аэродинамическими и прочностными характеристиками. При  разработке лопастей Ми-26 инженеры ОКБ опирались на богатый опыт проектирования и эксплуатации лопастей со стальным лонжероном и лонжероном из алюминиевого сплава. Небольшой опыт использования стеклопластика в лопастях таких размеров обусловил решение конструкторов не применять его в качестве основного материала для такого большого винта. Стальной лонжерон обеспечивал гораздо больший  запас  усталостной  прочности. Кроме того,  к этому времени  была разработана уникальная  технология производства стальных лонжеронов с проушинами крепления к втулке, выполненными за одно целое с трубой. Лопасть несущего винта тяжелого вертолета  была  спроектирована  на основе стального лонжерона и стеклопластиковой  формообразующей конструкции. Между внутренним слоем стеклопластика и наружной стеклопластиковой обшивкой находились стеклопластиковые силовые пояса и легкий пенопласт. Сзади к наружной обшивке приклеивался хвостовой отсек со стеклопластиковой обшивкой и сотовым заполнителем из бумаги «номекс». Каждая лопасть была снабжена пневматической системой обнаружения сквозных микротрещин в лонжероне на  стадии их образования. Проведенные совместно с ЦАГИ исследования по оптимизации аэродинамической компоновки лопастей позволили значительно увеличить КПД винта. Экспериментальный комплект из пяти динамически подобных лопастей Ми-26 прошел в 1975 г. предварительные  испытания  на летающей лаборатории Ми-6.

Впервые в истории вертолетостроения высоко нагруженный несущий винт Ми-26 создавался восьмилопастным. Для того чтобы собрать такой винт, рукава втулки пришлось сделать съемными. Крепление лопастей к втулке было традиционным, посредством трех шарниров, однако в конструкцию осевого шарнира инженеры »МВЗ им. М.Л.Миля» ввели торсион,   воспринимающий  центробежные нагрузки. Ряд шарнирных узлов выполнялся с применением металло-фторопластовых подшипников. Вертикальные шарниры были оснащены пружинно-гидравлическими демпферами. Для снижения массы втулки несущего винта в ее конструкции вместо стали был использован титан. Все это позволило создать восьмилопастной несущий винт с тягой на 30% большей и массой на 2 т меньшей, чем у пятилопастного винта Ми-6. Проведенные в 1977 г. предварительные испытания несущего винта Ми-26 на летающей лаборатории Ми-6 подтвердили правильность выбора параметров, показали высокие аэродинамические характеристики, отсутствие различного рода неустойчивости, низкий уровень вибраций, умеренные напряжения в лонжеронах лопастей и уровень нагрузок в агрегатах несущей системы, не превышающий расчетный.

На вертолете Ми-26 установили рулевой винт с направлением вращения, при котором нижняя лопасть шла навстречу потоку. Цельностеклопластиковые лопасти пятилопастного полужесткого рулевого винта крепились к втулке посредством горизонтального и осевого шарниров с торсионом. Лонжероны его лопастей сначала изготовляли методом ручной укладки ткани, а затем новым методом машинной спиральной намотки. Несмотря на увеличение тяги рулевого винта в два раза, его масса осталась такой же, как у винта Ми-6. Лопасти несущего и рулевого винтов оснащались электротепловой противообледенительной системой. Опытный рулевой винт прошел предварительные испытания на летающей лаборатории Ми-6. Помимо лопастей, стеклопластик использовался в качестве конструкционного материала при изготовлении лонжерона стабилизатора и некоторых несиловых элементов конструкции фюзеляжа.

Одной из сложнейших задач стало создание главного редуктора, который должен был передавать мощность выше 20 тыс.л.с. Для всех милевских вертолетов, за исключением Ми-1, главные редукторы проектировали конструкторы-двигателисты, а ОКБ М.Л.Миля выполняло только эскизную компоновку. При работе над Ми-26 двигательные ОКБ не смогли создать главный редуктор, рассчитанный на заданную руководителями проекта массу Ми-26. Уникальный главный редуктор был разработан на МВЗ собственными силами. Рассматривались две кинематические схемы: традиционная планетарная и принципиально новая многопоточная, ранее в отечественном вертолетостроении не применявшаяся. Исследования показали, что вторая схема позволит получить значительный выигрыш в массе. В результате трехступенчатый главный редуктор ВР-26, превосходящий используемый на Ми-6 редуктор Р-7 по передаваемой мощности почти в два раза, а по выходному крутящему моменту — более чем в полтора раза, получился тяжелее предшественника всего на 8,5%. Передаточное отношение главного редуктора составляло 62,5:1.

Шасси Ми-26 — трехопорное, включающее переднюю и две основные опоры, с двухкамерными амортизационными стойками. Под концевой балкой была установлена убирающаяся хвостовая опора. Для удобства погрузочно-разгрузочных работ основные опоры шасси были оборудованы системой изменения клиренса.

При разработке Ми-26 особое внимание уделялось обеспечению автономности базирования, повышению надежности и простоты эксплуатации. Наличие специальных трапов-капотов, лазов и люков позволяло осуществлять наземное обслуживание вертолета и его агрегатов без применения специальных аэродромных средств.

Проектирование большинства агрегатов и систем конструкторы ОКБ закончили в 1975 г. К этому же времени государственная комиссия приняла окончательный макет вертолета и, в соответствии с постановлением правительства, сборочный цех МВЗ приступил к строительству натурных образцов Ми-26. Новым ответственным ведущим конструктором был назначен В.В.Шутов. Собранный в следующем году первый экземпляр вертолета поступил на повторно-статические и вибрационные испытания. В октябре 1977 г. досрочно закончилась сборка первого летного образца, и в последний день того же месяца тягач выкатил первый Ми-26 из цеха на отработочную площадку. Полтора месяца продолжалась доводка загруженного балластом вертолета и его систем на земле. Установленные на лопастях специальные загрузочные щитки-мулинетки позволяли проверять работу двигателей на всех режимах без привязи вертолета. 14 декабря 1977 г. летчик-испытатель Г.Р.Карапетян впервые оторвал вертолет от земли и осуществил трехминутное опробование систем и агрегатов в воздухе. В феврале следующего года Ми-26 перелетел с заводской площадки на летно-исследовательскую станцию МВЗ, где вскоре был продемонстрирован командованию ВВС СССР.

Вместе с пилотом фирмы Г.Р.Карапетяном в доводке нового вертолета активное участие принимали заводские летчики-испытатели Г.В.Алферов и Ю.Ф.Чапаев. Обязанности ведущего инженера по летным испытаниям исполнял В.А.Изаксон-Елизаров. В середине 1979 г. программа заводских испытаний была успешно выполнена. Принимавшие в них участие представители заказчика дали предварительное положительное заключение о соответствии полученных летно-технических характеристик заданным параметрам. Ростовское вертолетостроительное производственное объединение (РВПО) приступило к освоению серийного производства Ми-26, а первый опытный экземпляр после дефектации и замены некоторых деталей в конце октября того же года был предъявлен заказчику на этап «А» совместных государственных испытаний.

Государственные испытания Ми-26 прошел в рекордно короткие сроки. Это объяснялось большой предварительной научно-исследовательской и экспериментальной работой, проведенной на заводе. На этапе «А» испытатели столкнулись только с одной проблемой — поперечными низкочастотными колебаниями вертолета на некоторых режимах полета.

Недостаток был устранен после изменения задней части обтекателей капотов. Кроме того, конструкторы установили на опытной машине новый комплект лопастей с улучшенной аэродинамической компоновкой. В мае 1979 г. на государственные испытания поступил собранный на опытном производстве МВЗ второй летный экземпляр, на котором проверялась работа системы внешней подвески, десантно-транспортного, такелажно-швартовочного и санитарного оборудования, а также проводилась «примерка» размещения в грузовой кабине различных единиц боевой техники. В апреле 1980 г. второй Ми-26 поступил в НИИ ВВС для проведения заключительного второго этапа «Б» государственных совместных испытаний, а первый аппарат использовался для отработки посадок на режиме авторотации. Режим безмоторного спуска и посадки вызывал некоторые опасения у испытателей из-за относительно малого веса несущего винта и высокой нагрузки на него, однако вертолет продемонстрировал гарантированную возможность посадки с неработающими двигателями.

В ходе этапа «Б» не было каких-либо неприятных сюрпризов, если не считать однажды лопнувшей покрышки. За время госиспытаний оба вертолета совершили полторы сотни полетов и «набрали» свыше 104 летных часов.

Государственные испытания закончились к 26 августа 1980 г. В подписанном заказчиком в октябре того же года заключительном акте утверждалось: «Опытный средний (по военной классификации того времени Ми-26 считался «средним». — Прим. авт.) военно-транспортный вертолет Ми-26 государственные совместные по этапу «Б» испытания выдержал… Летно-технические, боевые и эксплуатационные характеристики в основном соответствуют характеристикам, заданным Постановлением. Статический потолок и максимальная масса нагрузки превосходят заданные ТТТ… Опытный военно-транспортный вертолет Ми-26 и его комплектующие изделия, получившие положительную оценку по результатам испытаний, рекомендовать для запуска в серийное производство и принятия на вооружение Советской Армии». Предпринятая одновременно с советскими вертолетостроителями попытка американских специалистов фирмы «Боинг-Вертол» создать по программе HLH винтокрылый гигант, аналогичный по параметрам Ми-26, закончилась неудачей.

Таким образом, опыт разработки и испытаний вертолета Ми-26 показал, что, во-первых, развитие теории и практики вертолетостроения позволяет раздвинуть пределы, ограничивающие максимальную массу вертолета; во-вторых, чем больше объем работ, выполненных на ранних этапах проектирования, тем успешнее завершающая стадия создания вертолета; и, в-третьих, отработка агрегатов, отдельных элементов и систем на стендах и летающих лабораториях до начала полетов нового вертолета позволяет существенно сократить время на его доводку и летные испытания, а также повысить безопасность. Необходимо отметить, что это был пример самого успешного и плодотворного сотрудничества »МВЗ им. М.Л.Миля» с НИИ и руководством ВВС.

В середине 80-х гг. опытный Ми-26 дооборудовали, в соответствии с результатами боевого применения вертолетов в Афганистане, эжекторными выхлопными устройствами, а также системой пассивной защиты от зенитных ракетных комплексов. Первый серийный Ми-26, построенны

на что способен самый тяжелый вертолет в мире Ми-26

Ми-26 является самым тяжелым серийным вертолетом в мире: он способен поднимать на внешней подвеске или внутри кабины груз весом до 20 тонн, при этом максимальная взлетная масса самой машины достигает 56 тонн. Телеканал «Звезда» рассказывает о легендарной винтокрылой машине, которую никто так и не смог превзойти.

Двадцать тонн в воздухе

Есть такая легенда, что в начале испытательной программы первый Ми-26 не мог нормально приземлиться из-за эффекта воздушной подушки. Он висел над полосой, несмотря на то что рычаг «шаг — газ» находился в минимально возможном положении. Конечно, опытный летчик-испытатель решил эту проблему и посадил машину, но потом, чтобы избежать этого эффекта, вертолет специально загружали. В него загоняли 11-тонную «аэродромную батарейку» — машину аэродромного питания АПА-5Д.

Ми-26 действительно настолько силен. В дальнейшем была откорректирована мощность двигателей, и вертолет смог нормально приземляться и показывать невероятные летные рекорды. Шутка ли, на висении поднять в воздух 20 тонн. В Ми-26 заложено несколько оригинальных технических решений. Может, это и прозвучит штампованно и банально, но они не имеют мировых аналогов, и подтверждением тому является самый грузоподъемный вертолет планеты. Причем повторить это за 20 лет никто не смог.

Картинка

Ми-26 представляет собой первый отечественный вертолет нового, третьего поколения. Такие разработки, в том числе и иностранные, отличались от своих предшественников улучшенными технико-экономическими показателями, в первую очередь транспортной эффективностью. Но параметры Ми-26 значительно превосходили как отечественные, так и зарубежные показатели вертолетов с грузовой кабиной. Весовая отдача равнялась 50% (вместо 34% у Ми-6). Практически при тех же геометрических размерах, что и у Ми-6, новый аппарат имел вдвое большую полезную нагрузку и значительно лучшие летно-технические характеристики. При этом увеличение грузоподъемности вдвое почти не отразилось на взлетной массе вертолета.

 «За этот вертолет надо сказать огромное спасибо Тищенко Марату Николаевичу. Он и его команда должны были показать, что Милевское КБ может качественно работать и без главного конструктора. Михаила Леонтьевича Миля не стало, но его дело было продолжено — конструкторы сделали невероятный рывок», — рассказал доцент кафедры аэродинамики и динамики полета Сызранского ВВАУЛ (ныне Сызранский филиал ВУНЦ ВС ВВА им. Жуковского и Гагарина) полковник запаса Вячеслав Полуяхтов.

Картинка

Справка: Тищенко Марат Николаевич. Принимал участие в испытаниях вертолета Ми-6 и  разработал программу расчета на ЭВМ аэродинамических характеристик несущего винта. С 1963 года — начальник отдела перспективного проектирования. В 1968 году получил степень кандидата технических наук и был назначен заместителем главного конструктора по вертолету-супертяжеловесу В-12. В 1970 году, после смерти Михаила Миля, был назначен главным конструктором и ответственным руководителем завода. С этого года началось создание вертолета Ми-26. В 1981 году стал генеральным конструктором ОКБ им. М. Л. Миля.

Суперлопасти

«Лопасти несущего винта Ми-26 особые и, кроме геометрической, имеют аэродинамическую «крутку», причем не совсем в привычном понимании этого термина», — говорит Вячеслав Полуяхтов.

Картинка

Например, на серии Ми-8 применяется профиль NACA 230, и только он. Его толщина меняется от комля лопасти (место крепления к втулке) до законцовки, но тип профиля постоянный. У Ми-26 в отличие от всех других вертолетов используются различные типы профилей. Ведь коньком Марата Николаевича как раз являлись несущие системы вертолетов.

«В комлевой части лопасти применяется профиль, который лучше работает на малых скоростях, в средней — соответственно, на средних, а на законцовках лопастей уже используются трансзвуковые профили. Это невероятно сложная конструкция, но такой подход серьезно повысил эффективность несущего винта и дал вертолету более полутора тонн дополнительной грузоподъемности», — подчеркнул доцент ВВАУЛ.

Инновационная лопасть несущего винта тяжелого вертолета была спроектирована на основе стального лонжерона и стеклопластиковой формообразующей конструкции. Между внутренним слоем стеклопластика и наружной стеклопластиковой обшивкой находились стеклопластиковые силовые пояса и легкий пенопласт. Сзади к наружной обшивке приклеивался хвостовой отсек со стеклопластиковой обшивкой и сотовым заполнителем.

Каждая лопасть была снабжена пневматической системой обнаружения сквозных микротрещин в лонжероне на стадии их образования. Отработка технологии производства лопастей для Ми-26 позволила создать новые композитные лопасти для других наших вертолетов.

Картинка

Впервые в истории вертолетостроения высоконагруженный несущий винт Ми-26 создавался восьмилопастным. Для того чтобы создать такой винт, рукава втулки пришлось сделать съемными. Крепление лопастей к втулке было традиционным, посредством трех шарниров, однако команда Марата Тищенко ввела в конструкцию осевого шарнира торсион, воспринимающий центробежные нагрузки. Ряд шарнирных узлов выполнялся с применением металлофторопластовых подшипников. Вертикальные шарниры были оснащены пружинно-гидравлическими демпферами. Для снижения массы втулки несущего винта в ее конструкции вместо стали был использован титан. Все это позволило создать восьмилопастной несущий винт с тягой на 30% большей и массой на две тонны меньшей, чем у пятилопастного винта Ми-6.

На вертолете Ми-26 установили пятилопастной рулевой винт с направлением вращения, при котором нижняя лопасть шла навстречу потоку, что повысило запас по путевому управлению. Цельностеклопластиковые лопасти рулевого винта крепились к втулке посредством горизонтального и осевого шарниров с использованием торсиона. Несмотря на увеличение тяги рулевого винта в два раза, его масса осталась такой же, как у винта Ми-6.

Картинка

Помимо лопастей, стеклопластик использовался в качестве конструкционного материала при изготовлении лонжерона стабилизатора и некоторых несиловых элементов конструкции фюзеляжа.

Двадцать тысяч «лошадей»

Разработанный в конце 70-х годов прошлого века на ЗМКБ «Прогресс» турбовальный двигатель Д-136 под стать вертолету. Он выдавал невероятную мощность — десять тысяч лошадиных сил на взлетном режиме. Современные Д-136 «раскачали» до 11 400 лошадиных сил. Два двигателя — 22 400 лошадиных сил.

Производство двигателя было запущено в 1982 году на ЗПО «Моторостроитель», сейчас это расположенное на Украине запорожское предприятие «МоторСич». Нельзя сказать, что это большая проблема для содержания текущего парка вертолетов Ми-26, но, учитывая текущую политическую ситуацию в соседней стране, у нас озаботились созданием собственного двигателя на базе газогенератора двигателя ПД-14.

Картинка

Сейчас разработка вертолетного двигателя ПД-12В находится на стадии опытно-конструкторских работ (ОКР). В прошлом году был завершен этап эскизного проектирования этого двигателя. На сегодня уже определены конструктивный облик силовой установки и основные параметры, а также проведена интеграция с вертолетом. Изготовление и испытание первого опытного образца ПД-12В запланированы на 2020 год, а общее завершение ОКР — на 2025 год.

По сравнению с украинским Д-136 российский мотор обеспечит расширение условий базирования вертолета за счет лучших высотных характеристик и возможности форсирования мощности до 14 тысяч лошадиных сил.

Учитывая небольшое количество находящихся в эксплуатации Ми-26Т, экономически нецелесообразно разрабатывать для него новый двигатель, но здесь палочкой-выручалочкой должен стать российско-китайский проект тяжелого транспортного вертолета — AdvancedHeavyLift (AHL). С его помощью вполне можно окупить затраты на НИОКР по новому двигателю.

Картинка

Невероятная и сложнейшая задача — создать главный редуктор такой мощности. Обычно главные редукторы для вертолетов проектировали двигателисты, а ОКБ выполняло только эскизную компоновку. Но при работе над Ми-26 Запорожское МКБ «Прогресс» не справилось с задачей, и уникальный главный редуктор был разработан на МВЗ им. М. Л. Миля собственными силами.

Рассматривались две кинематические схемы: традиционная планетарная и принципиально новая многопоточная, ранее в отечественном вертолетостроении не применявшаяся. Исследования показали, что новая схема даст значительный выигрыш в массе. В результате трехступенчатый главный редуктор ВР-26, превосходящий используемый на Ми-6 редуктор Р-7 по передаваемой мощности почти в два раза, а по выходному крутящему моменту — более чем в полтора раза, получился тяжелее предшественника всего на 8,5%.

А у кого есть «гребень»?

Первые модели Ми-26 имели проблемы с поперечной и путевой устойчивостью вертолета в полете. Это было связано с тем, что вертолет сам по себе очень высокий и его несущий винт располагается существенно выше центра масс. В результате и возникали сложности в управлении столь тяжелой и мощной машиной.

Картинка

Как принято в нашей научной и инженерной школе, решение было простым и эффективным. Суперкомпьютеры и искусственный интеллект при этом не привлекались. Проблему путевой устойчивости решили благодаря широкому килю, а более сложная — «устойчивость по крену» — была решена с помощью «аэродинамического гребня».

«»Аэродинамический гребень» — это наплыв, расположенный за втулкой несущего винта. Он расположен выше центра масс вертолета, на уровне втулки, и при горизонтальном полете за счет обтекания воздухом оказывает стабилизирующее воздействие по крену», — сказал Полуяхтов.

Он подчеркнул, что по аэродинамической конфигурации машина доведена до совершенства.

«Конечно, может быть, в будущем появятся более современные профили, и тогда поменяют лопасти и выиграют еще пару тонн грузоподъемности, может, установят двигатели ПД-12В, добившись еще большей мощности и топливной эффективности. Потенциал развития есть, хотя то, что есть, — уже совершенство. 38 лет никто не может сделать подобный вертолет, а это о многом говорит», — отметил авиационный специалист.

Американский «жеребец»

Единственной машиной, которую с очень большой натяжкой можно назвать конкурентом российского вертолета, является «Королевский жеребец» C-53 King Stalion Sikorsky Arircraft. Это совсем новый вертолет, который совершил свой первый полет в конце 2015 года. Введение в эксплуатацию планируется в конце этого года — первый экземпляр был поставлен в Корпус морской пехоты США этой весной.

Картинка

Вертолет имеет семилопастной несущий и четырехлопастной рулевой винты, «стеклянную» кабину и три турбовальных двигателя General Electric GE38-1B мощностью по 7500 лошадиных сил каждый. По сравнению с Ми-26Т «американец» имеет чуть более высокую, на 25 километров в час, скорость полета, но проигрывает по максимальной дальности полета и уж совсем отстает по ключевому показателю для тяжелых вертолетов — грузоподъемности. 20 тысяч килограммов против 15 900 килограммов.

Ну и, конечно, самое потрясающее в американском вертолете — это цена. «Жеребец» имеет истинно королевскую цену. По этому параметру он даже обогнал распиаренный истребитель пятого поколения F-35 LightingII. Стоимость американского вертолета без учета проведенных НИОКР в рамках установочной партии (LRIP) составляет 122 миллиона долларов. К слову, Ми-26Т2 обходится внешнему покупателю почти в пять раз дешевле — в 25 милионов долларов.

Модернизация

Совсем недавно модернизированный тяжелый вертолет Ми-26Т2В впервые поднялся в ростовское небо и взял курс на Москву, где принял участие в форуме «Армия-2018». Не могу сказать, что Ми-26Т2В произвел фурор — изменения смогли увидеть только профессионалы, но…

Машина настолько совершенна, что фактически изменилось только БРЭО вертолета. Новая, современная электроника позволила сократить число членов экипажа с шести до двух человек. Еще один, третий член экипажа добавляется, если ведутся работы с грузом на внешней подвеске, например при высотном монтаже конструкций.

Картинка

Директор авиационного кластера Ростеха Анатолий Сердюков сказал, что модернизация значительно расширяет потенциал применения самого грузоподъемного вертолета в мире — Ми-26Т. В государственной программе вооружения на 2018-2027 годы предусматривается оснащение войск тяжелыми вертолетами именно в этой модификации. При этом он уверен, что Ми-26Т2В будет востребован не только в России, но и за ее пределами.

«Нам удалось значительно снизить нагрузку на экипаж, во многом автоматизировав полет и посадку такой большой и сложной машины, — процитировали его в пресс-службе. — Кроме того, значительно повышена живучесть вертолета за счет установки современного бортового комплекса обороны».

Машина оборудована современным интегрированным комплексом бортового радиоэлектронного оборудования НПК90-2, который обеспечивает пилотирование вертолета днем и ночью с выполнением автоматического полета по маршруту, выходом в заранее заданную точку и заходом на посадку, а также предпосадочное маневрирование и возврат на основной или запасной аэродром.

Картинка

Бортовой комплекс обороны вертолета обеспечит его защиту от поражения ракетными комплексами ПВО и ракетами класса «воздух — воздух» путем обнаружения факта угроз и активного противодействия им.

Начало серийного производства модернизированной версии самого тяжелого в мире вертолета Ми-26Т2В запланировано на 2019 год. В первую очередь модернизированный вертолет придет на смену Ми-26Т, которые сейчас использует Минобороны РФ.

Новый вертолет Ми-26Т2В должен обеспечивать полеты в условиях любого региона, в том числе со сложными физико-географическими и неблагоприятными климатическими условиями, в любое время суток, по оборудованным и необорудованным трассам, а также по маршрутам вне трасс и над безориентирной местностью, в условиях огневого и информационного противодействия противника.

Картинка

Наличие такого вертолета, как Ми-26Т2В, в наших ВС позволит увеличить мобильность подразделений, особенно при отсутствии подготовленных аэродромов. Полезным он будет и для других ведомств, например для МЧС, ну и, конечно, новая машина однозначно найдет себя в гражданской жизни, ведь такой вертолет в мире пока один.

Ми-26 Грузовой вертолет — Air Charter Service

НА ЭТОМ САЙТЕ ИСПОЛЬЗУЮТСЯ КУКИ

Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом. Узнать больше.

хорошо перейти к содержанию

2812CargoMil Helicopters 20000 кг 4000255 км / ч / 158 миль / ч Средний вертолет 20000 кг / 44092 фунтов

ОБ ЭТОМ САМОЛЕТЕ

Ми-26 российского производства — самый большой вертолет в мире.Он предназначен для перевозки негабаритных грузов в отдаленные места, недоступные для других самолетов. Эта модель оснащена задними загрузочными дверцами и имеет грузоподъемность до 20 тонн.

Если вы хотите арендовать этот самолет, посетите нашу страницу чартера вертолета.

КОМПОНОВКА САМОЛЕТА

ИЗОБРАЖЕНИЯ САМОЛЕТА

КРАТКИЙ ОБЗОР

КРЕЙСЕРСКАЯ СКОРОСТЬ

255 КМ / Ч / 158 МИЛЬ / Ч

ДИАПАЗОН

Средний вертолет

ДОПОЛНИТЕЛЬНАЯ НАГРУЗКА

20000 КГ / 44092 фунтов

РАЗМЕР УПРАВЛЕНИЯ (Д x Ш x В)

x32 9000 x 3000 x122 «

РАЗМЕР ДВЕРИ (ШxВ)

290×320 CM / 114″ x125 «

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЙ ОБЪЕМ НАГРУЗКИ

110 м³ / 3884’³

МАКСИМАЛЬНЫЙ ДИАПАЗОН

455 Miles / 28000 км / 28000 км

800 км / 497 миль

ТРЕБОВАНИЯ НА ВПП

4600 M / 15091’10 «

.ФЛОТ

/ Вертолеты GM

ФЛОТ

Мы эксплуатируем вертолеты Ми-8Т, Cabri G2, Bell 206B3 и Airbus h225.

Ми-8Т, YL-HME

Ми-8Т, YL-HMI

Ми-8Т, YL-HMN

Ми-8Т, YL-HMT

Cabri G2, YL-HEJ

Cabri G2, YL-HEE

Airbus h225, YL-HMF

Bell 206B3, YL-HMC

Вертолет Ми-8Т с транспортом Турбовальные двигатели-117А (Г) предназначены для перевозки личного состава и различных грузов в грузовом отсеке, а также для перевозки крупногабаритных грузов, закрепленных на внешней подвеске.

Вертолет Ми-8Т способен успешно эксплуатировать и выполнять возложенные на него обязанности днем ​​и ночью, в нормальных и сложных метеоусловиях.

Экипаж вертолета состоит из трех человек: капитана, второго пилота и бортинженера.

Погрузка крупногабаритных грузов осуществляется через грузовую дверь с использованием аппарелей. Мелкие грузы можно загружать через раздвижную дверцу, расположенную со стороны левого борта вертолета.

Вертолет Ми-8Т основные данные

ОБЪЕМ


ПАССАЖИРСКИЕ ПЕРЕВОЗКИ

22 пассажира

Комфортная версия


23-27 пассажиров

Стандартная версия


28 пассажиров

Пассажирская версия


СЛУЧАЙНОСТЬ ЭВАКУАЦИЯ

1-4 пациента на носилках + 8-15 пациентов сидя

+ 2 врача или спасатель




ЭЛЕКТРОСТАНЦИЯ

два ТВ2-117АГ газ газотурбинный двигатель



ВЗЛЕТ МОЩНОСТЬ

2 x 1500 л.с. / 1104 кВт


ВЕС


МАКСИМУМ ВЗЛЕТНАЯ МАССА

12 000 кг / 26 455 фунтов


ПУСТО ВЕС, СТАНДАРТНАЯ КОНФИГУРАЦИЯ

7 100 кг / 15 640 фунтов


ПОЛЕЗНО НАГРУЗКА, СТАНДАРТНАЯ КОНФИГУРАЦИЯ

4 000 кг / 8 820 фунтов


ПОЛЕЗНО ГРУЗО-СТРОЧНАЯ НАГРУЗКА

3 000 кг / 6615 фунтов


ХАРАКТЕРИСТИКИ


МАКСИМУМ СКОРОСТЬ

250 км / ч / 135 узлов


КРУИЗ СКОРОСТЬ

215 км / ч / 116 узлов


Экономичный СКОРОСТЬ

120 км / ч / 65 узлов


статический потолок

700 м / 2333 футов


парящий потолок с эффект земли

4 500 м / 15 000 футов


Практический потолок

6 000 м / 20 000 футов


рабочий диапазон


с 2600 л топлива

600 км / 325 НМ


с 5200 л топлива

1200 км / 650 НМ


выносливость


с 2600 л топлива

3 ч. + 30 мин.резерв


с 5200 л топлива

6 ч 26 мин. + 30 мин. Резерв


на экономической скорости (5200 л)

8 часов 00 минут мин.+ 30 мин. Резерв


ограничения


МАКСИМАЛЬНАЯ температура

+ 40 ° С


минимум температура

— 50 ° С


.

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
